奔驰V222 NTG5.2天线系统：蓝牙、WLAN、Kleer、收音与GPS诊断

NTG5.2主机同时处理蓝牙、无线热点、后排娱乐、收音、电视、导航、电话和紧急呼叫等功能，但这些无线业务并不共用一根天线。V222示例中，车内有蓝牙、WLAN和Kleer短距离天线，车身后部有收音天线与放大器，车顶天线则集成电话和GPS单元。按功能识别对应天线链路，是避免误换COMAND主机的第一步。

一、先把短距离和车外接收天线分开

蓝牙、WLAN和Kleer主要在车厢内完成短距离通信，天线直接连接COMAND。AM/FM依靠后窗天线和放大器接收广播；电视信号进入电视调谐器；电话、紧急呼叫和GPS主要使用车顶天线，并由智能互联控制单元及GPS分配路径处理。某一功能异常，不代表所有天线或主机同时损坏。

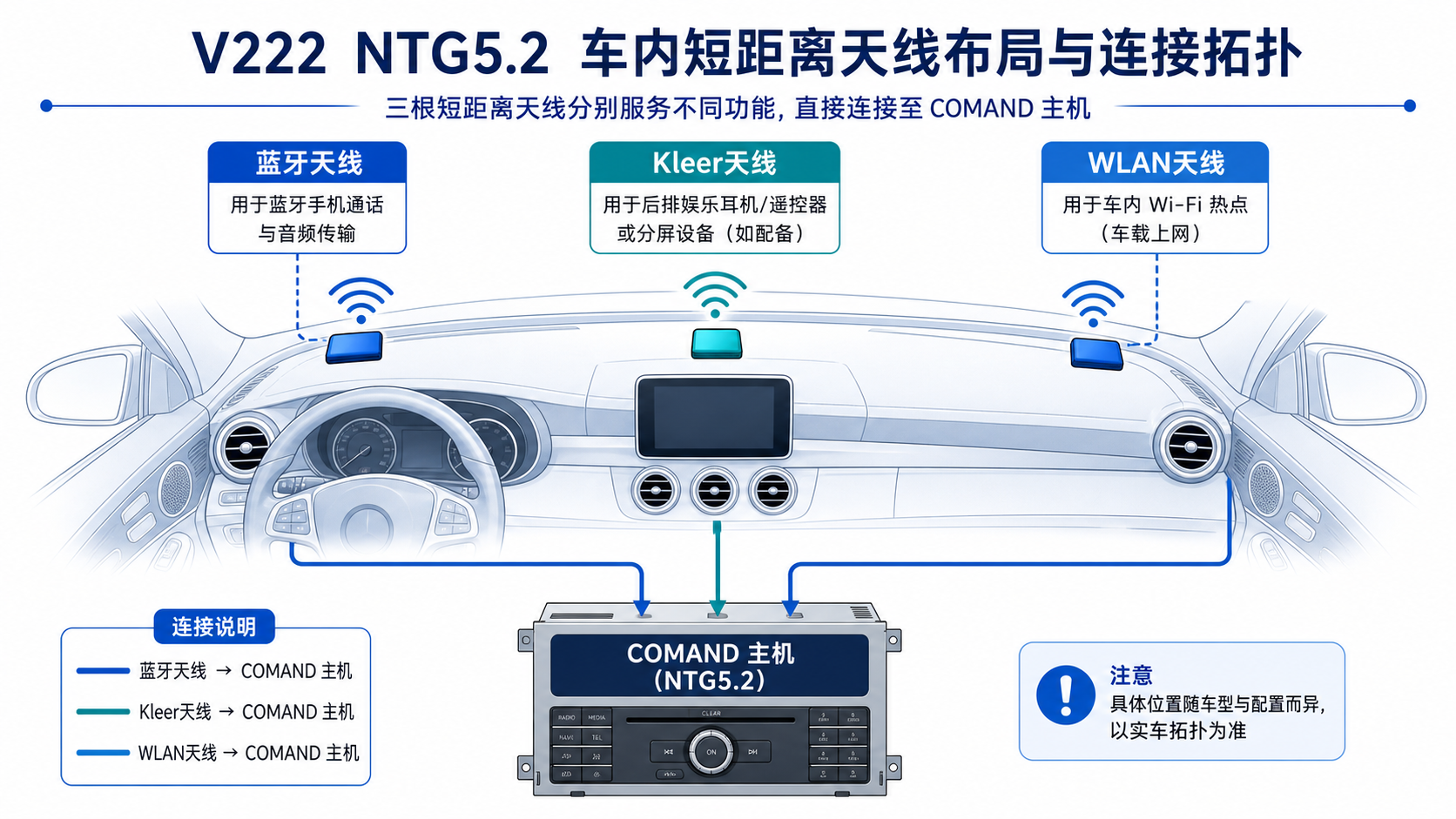

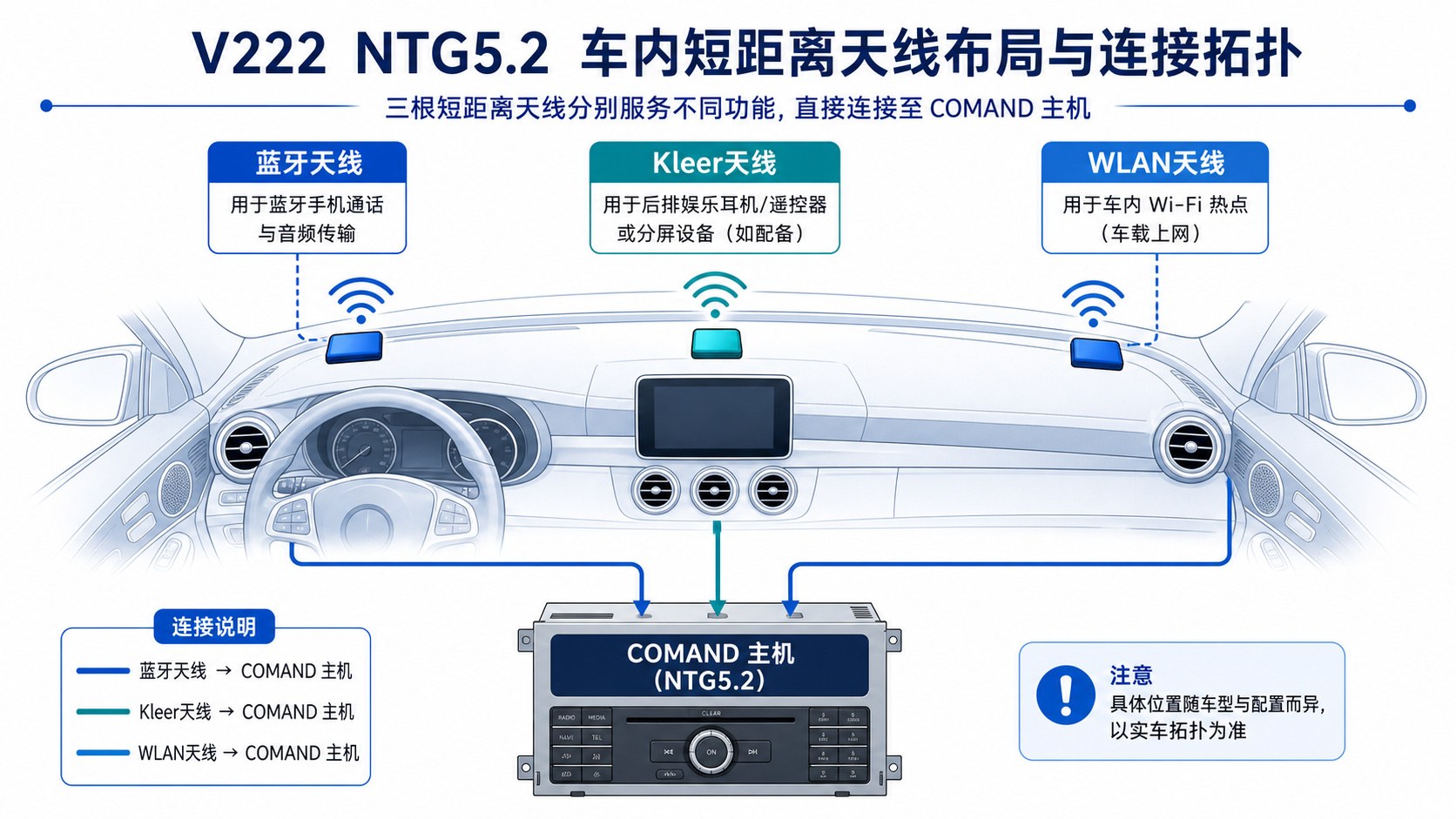

二、三根车内短距离天线各司其职

• 蓝牙天线：用于手机免提电话、联系人通信及蓝牙音频。
• WLAN天线：用于车辆无线热点或相应无线网络连接。
• Kleer天线：在配备后排娱乐遥控器、无线耳机或分屏设备时提供短距离通信。
• 三者均直接连接COMAND，但接口和频段用途不同，不能互换。

三、为什么蓝牙正常不代表热点也正常

蓝牙与WLAN虽然都属于短距离无线通信，但使用不同天线和功能链路。蓝牙电话稳定而热点信号弱，优先检查WLAN功能配置、主机设置、WLAN天线、同轴线和接口；热点正常但蓝牙距离很短，则重点转向蓝牙天线及手机对比测试。

四、Kleer天线只在相应配置中有意义

Kleer用于后排娱乐无线耳机、遥控器或分屏相关设备。若车辆没有这些配置，不能根据是否存在同名菜单或仪表台部件直接判断故障。诊断前先核对数据卡和实际装备，再检查天线固定、同轴线、接口及后排娱乐模块状态。

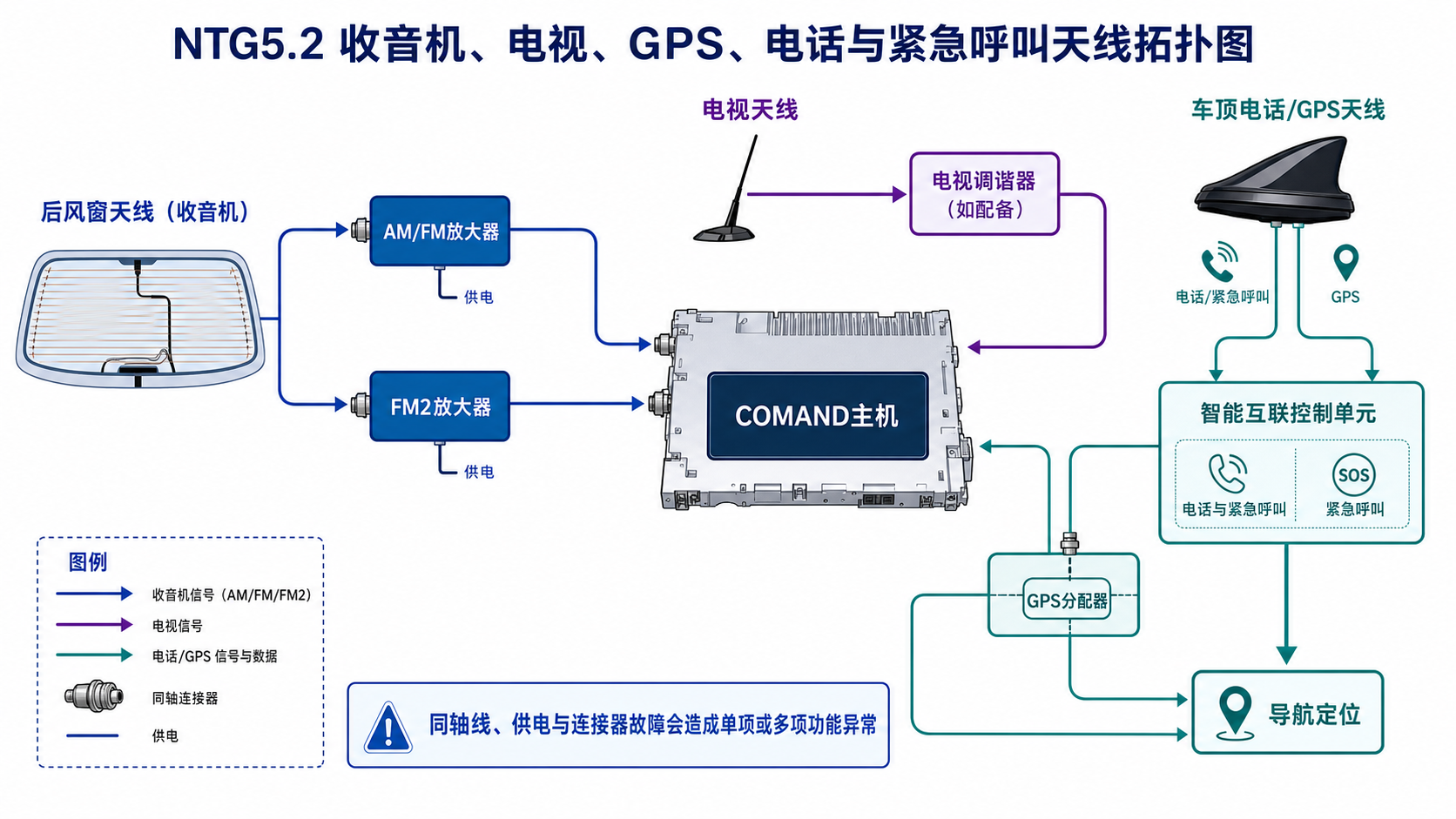

五、收音系统由后窗天线和放大器组成

V222示例使用后窗天线接收广播，并通过AM/FM和FM2天线放大器送往COMAND。放大器需要正常供电和搭铁；后窗导电栅、连接片、同轴线或主机输入端任一处异常，都可能造成信号弱、杂音、只有部分波段或随车身振动间歇变化。

如果AM、FM和FM2表现不同，应分别比较波段，而不是只说“收音不好”。后窗贴膜、玻璃维修、除霜栅损伤和非原厂电子设备产生的干扰，也应纳入现场检查。

六、电视天线不直接进COMAND

配备数字电视时，电视天线首先连接电视调谐器，再由调谐器把内容送入信息娱乐系统。电视不可用但其他COMAND功能正常时，应确认车辆是否装备电视、所在地区是否仍有兼容信号，再检查调谐器供电、网络、天线和同轴连接。

七、车顶天线同时服务电话和GPS

车顶天线总成集成电话和GPS天线，用于移动通信、紧急呼叫和导航定位。电话、紧急呼叫和GPS路径进入智能互联控制单元；导航所需GPS信号还通过分配器提供给COMAND。共用车顶天线或分配链路故障，可能同时影响多个功能。

八、利用两个控制单元对比GPS状态

当导航漂移、定位跳点或紧急呼叫位置不准时，可比较COMAND与智能互联控制单元中的卫星接收和位置状态。如果两边同时异常，重点检查车顶天线、供电、同轴线和公共路径；若只有一侧异常，则检查GPS分配器、分支同轴线、对应接口或控制单元输入。

九、同轴线检查不能只看外皮

• 确认插头完全锁止，没有插错颜色或位置。
• 检查同轴线是否被座舱部件挤压、急弯、拉伸或夹伤。
• 观察中心针、屏蔽层和连接器壳体是否变形、进水或腐蚀。
• 核对天线放大器供电和搭铁，不要只测信号线通断。
• 间歇故障应结合摇线和路试现象，避免拆装后暂时恢复导致误判。

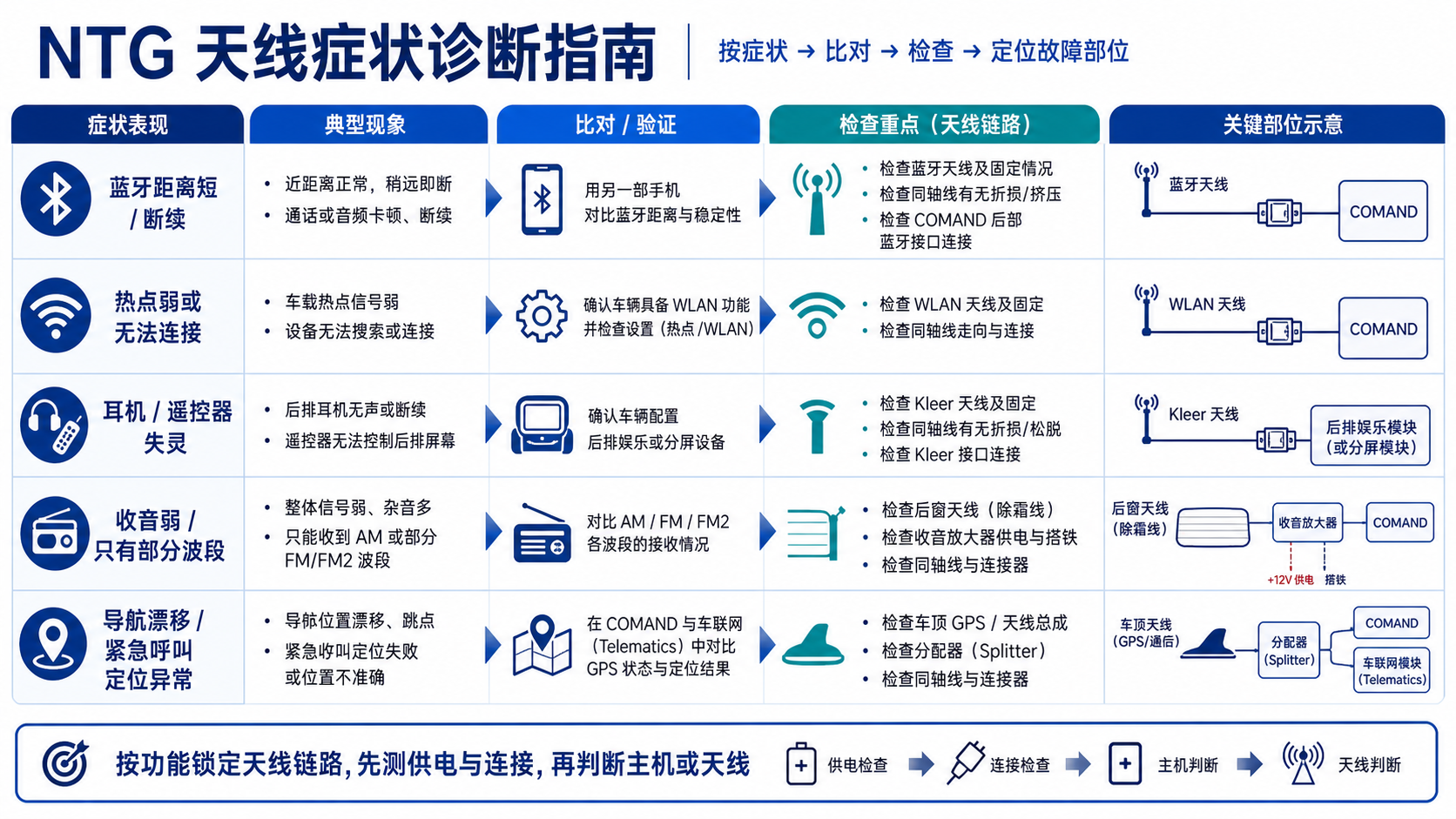

十、按症状锁定对应链路

• 蓝牙距离短：换另一部手机对比，检查蓝牙天线、同轴线和COMAND接口。
• 热点弱或无法连接：确认WLAN配置与设置，再检查WLAN天线链路。
• 耳机或遥控器失灵：确认后排娱乐配置，检查Kleer天线和对应模块。
• 收音弱或部分波段缺失：比较AM/FM/FM2，检查后窗天线、放大器供电及同轴线。
• 导航漂移或紧急呼叫定位异常：对比COMAND与智能互联系统GPS状态，检查车顶天线、分配器和分支。

十一、常见误判

最常见的错误是看到多个无线功能都由COMAND显示，就直接更换主机。实际上，主机只是其中一个接收或处理节点。配置未启用、天线放大器无电、同轴接口松动、车顶天线进水、GPS分配器或智能互联控制单元异常，都可能产生类似现象。

诊断思路小结

NTG天线诊断应从“哪个无线功能失效”开始，再沿该功能的天线、放大器或分配器、同轴线和控制单元逐层测量。不同功能互相对比可以快速判断故障在公共路径还是独立分支，从而避免把天线、线路或配置问题误判成COMAND主机损坏。
