奔驰W246多功能摄像机标定：目标板定位、车辆高度与XENTRY引导

多功能摄像机更换、挡风玻璃作业或安装位置变化后，可能需要重新标定驾驶辅助系统的观察方向。

目标板距离、中心线、车辆高度和场地水平度都会直接影响结果，不能依靠目测摆放。

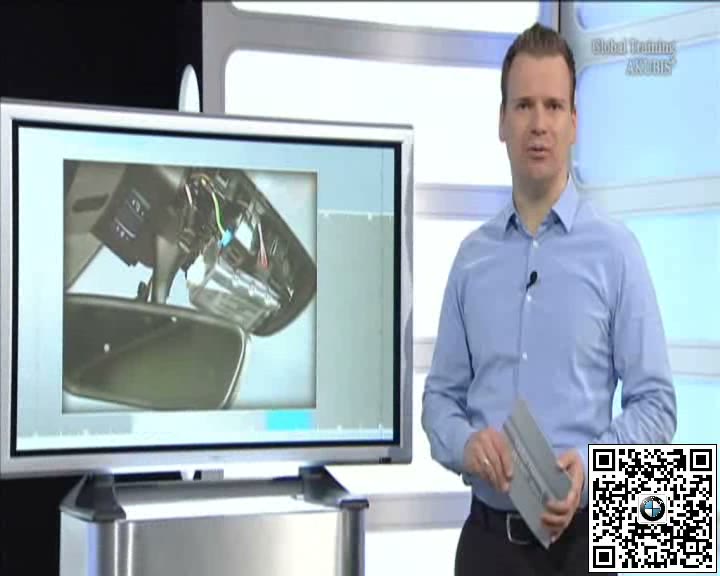

一、检查摄像机、玻璃和车辆状态

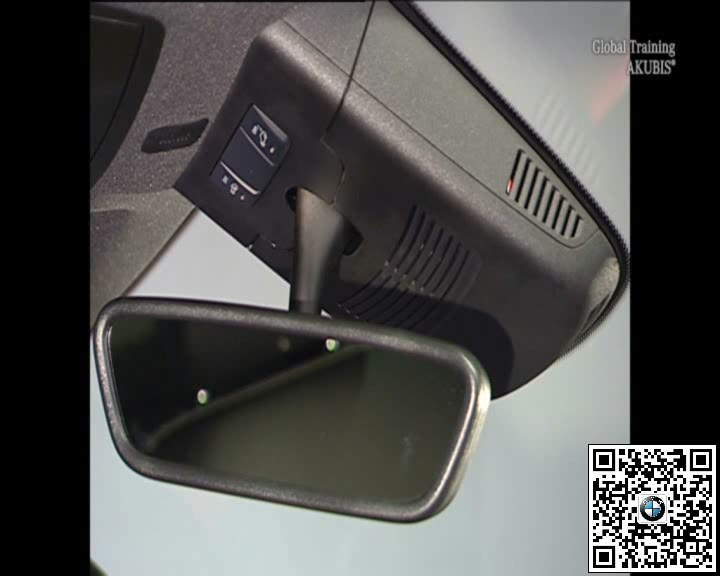

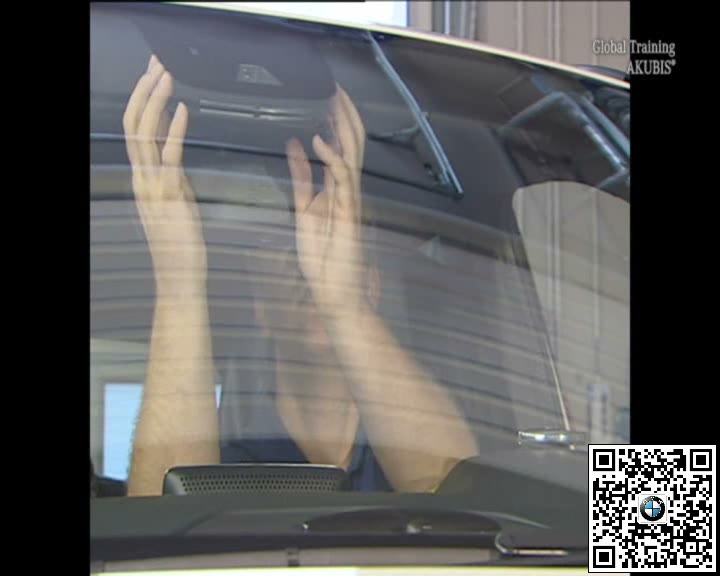

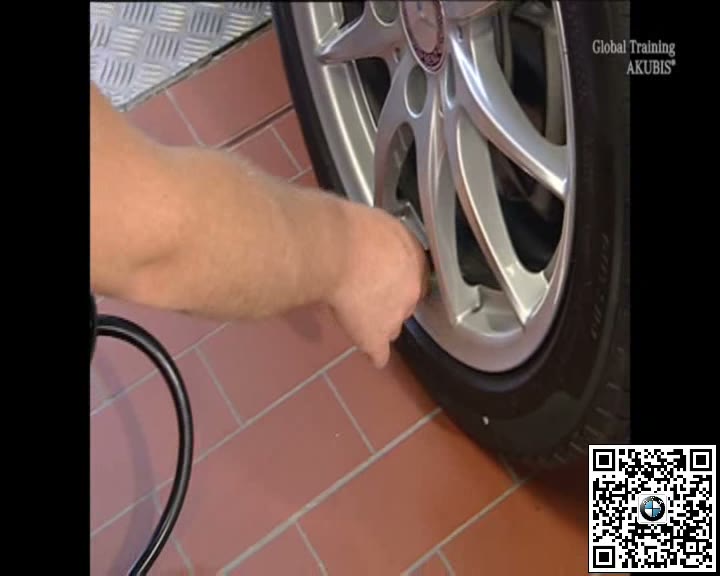

确认摄像机支架牢固、挡风玻璃观察区清洁且无光学异常，调整轮胎压力，卸除不必要载荷并让悬挂处于规定状态。

二、建立车辆中心线并布置目标板

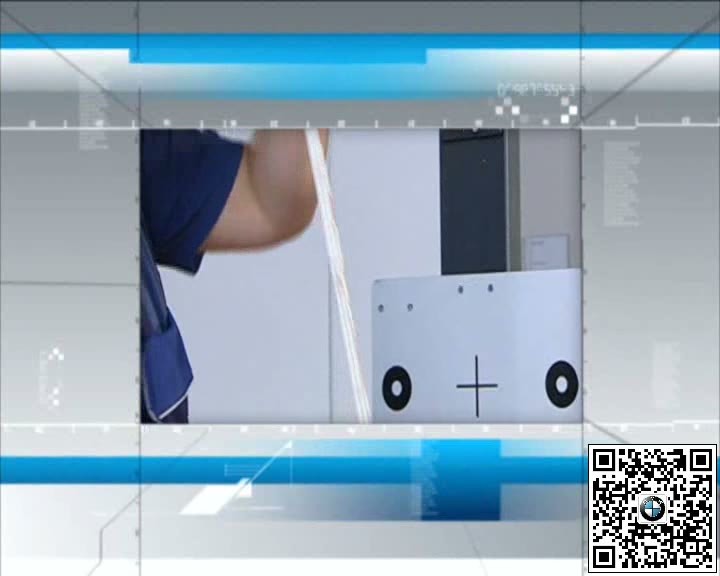

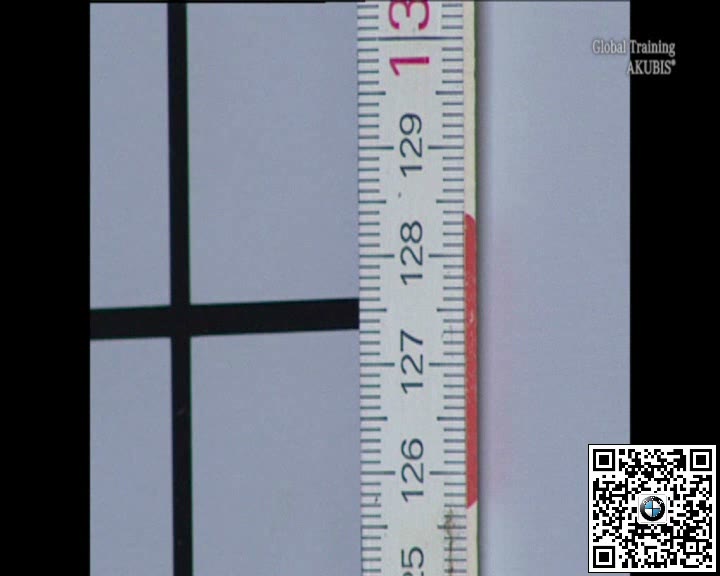

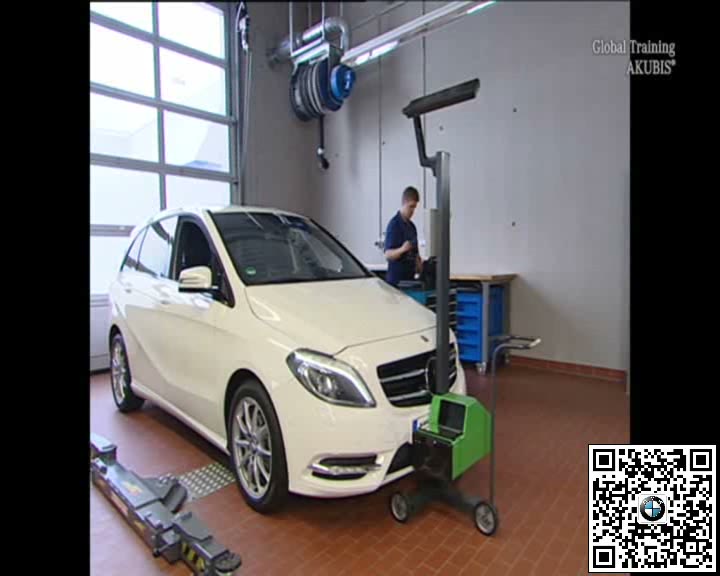

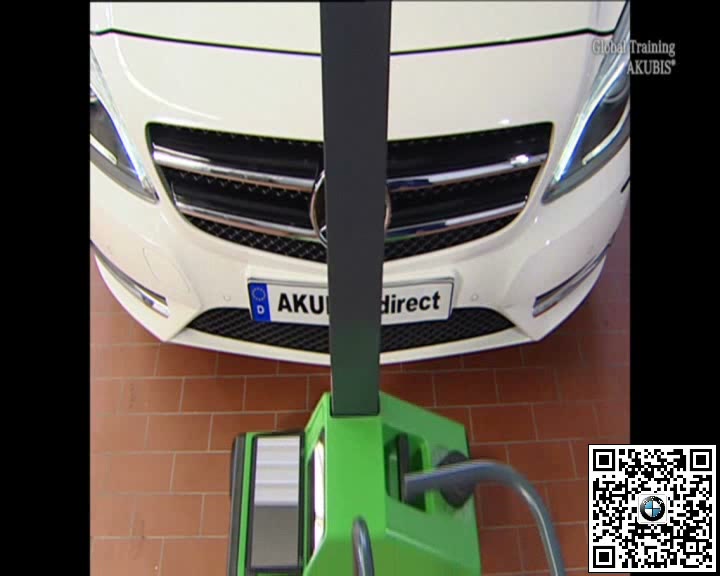

在平整场地测量车辆几何中心和规定距离，使用测量工具将目标板按高度、横向位置和垂直度精确布置。

三、通过XENTRY执行引导式标定

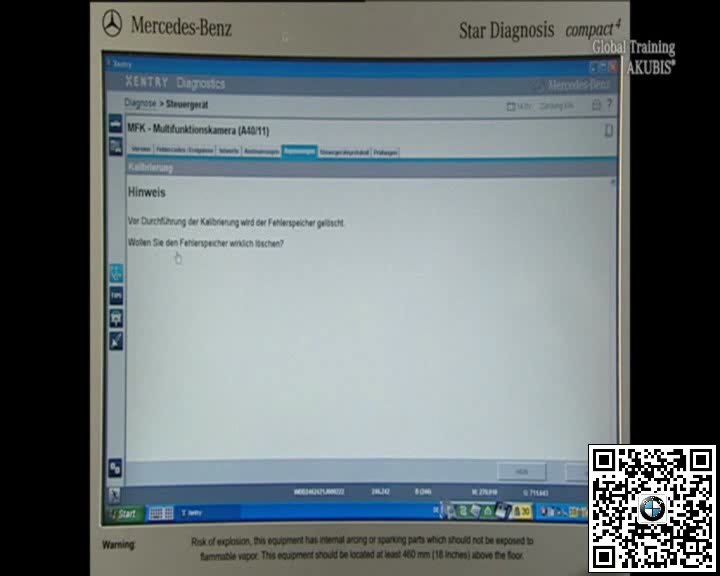

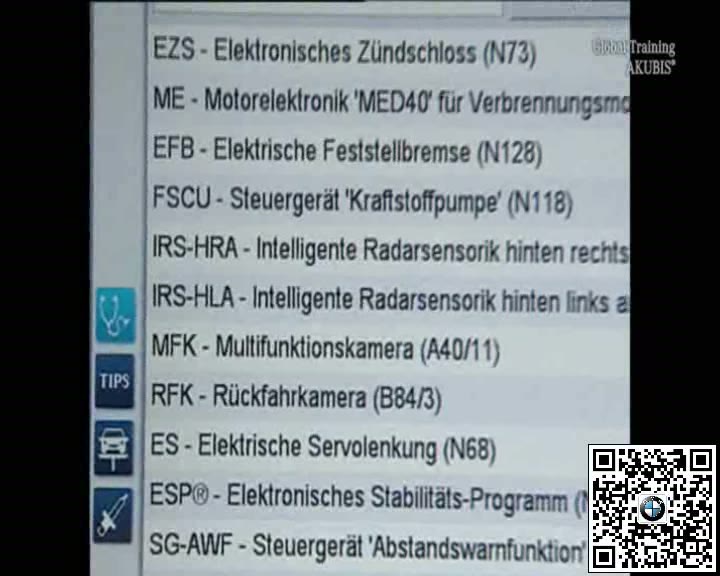

连接稳定电源和诊断仪，选择对应摄像机控制单元，输入要求的测量值并按引导启动标定，保持车辆与目标板不移动。

四、确认结果并验证驾驶辅助功能

保存成功状态，读取并清除相关故障，检查摄像机实际值，并按维修要求进行静态或道路功能验证。

五、完工检查要点

• 玻璃和摄像机安装正常。
• 车辆姿态及轮胎压力正确。
• 目标板距离高度和中心准确。
• 标定及功能验证成功。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
