奔驰A209敞篷车顶微动开关更换：软顶进入、开关布线与位置复查

A209敞篷车顶控制依靠多个微动开关确认锁止和机构位置。开关信号不合理可能使车顶动作中断、报警或无法完成开闭。

更换前应先通过诊断仪实际值确定具体开关和故障阶段。车顶机构必须在规定维修位置可靠支承。

一、确定故障开关与车顶位置

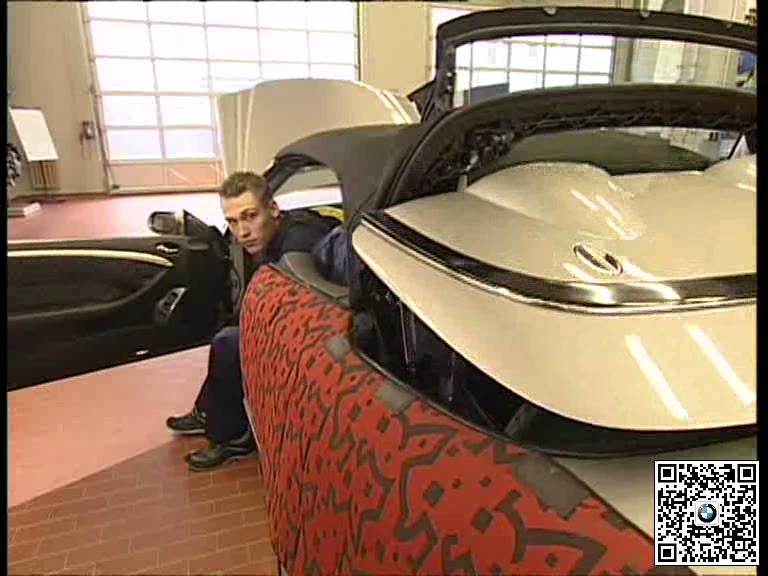

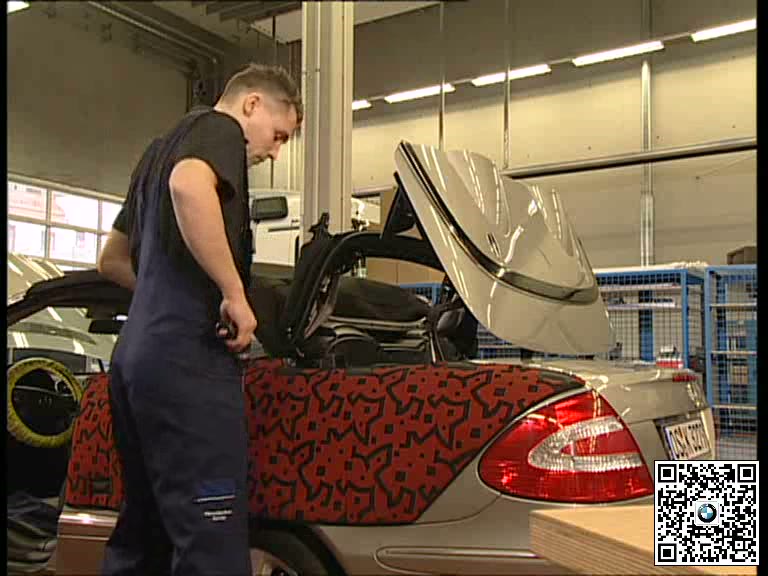

读取车顶控制单元故障码和开关实际值，操作车顶确认信号在哪个阶段未变化。把车顶置于能够安全进入目标开关的规定位置。

二、释放软顶覆盖与固定件

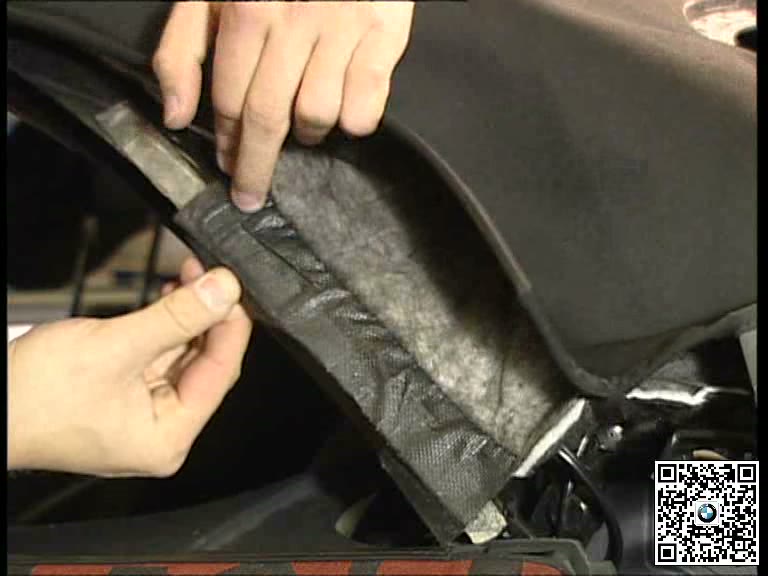

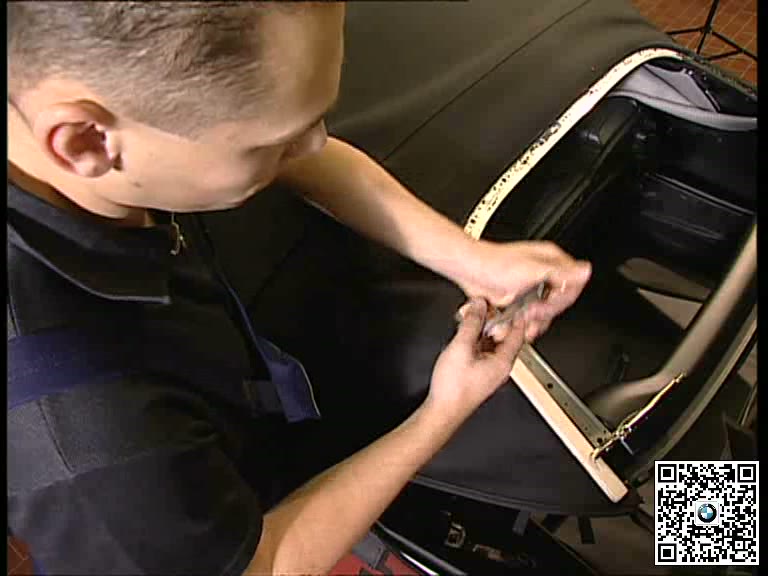

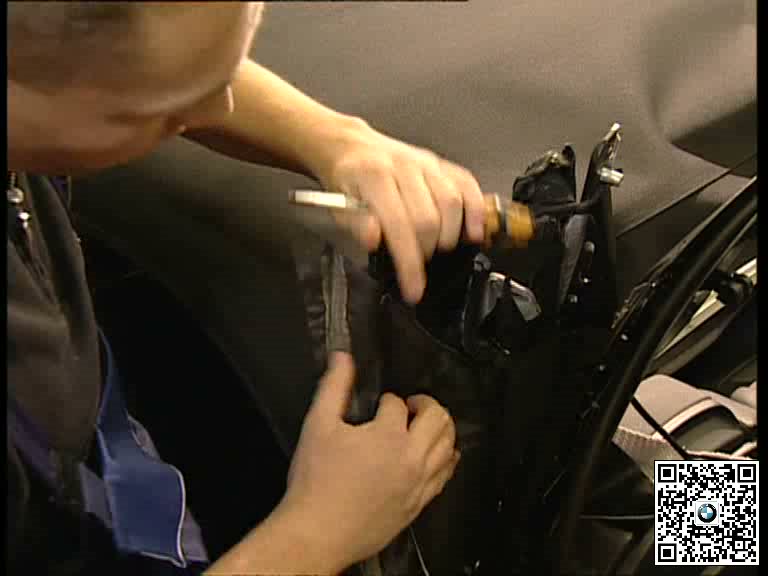

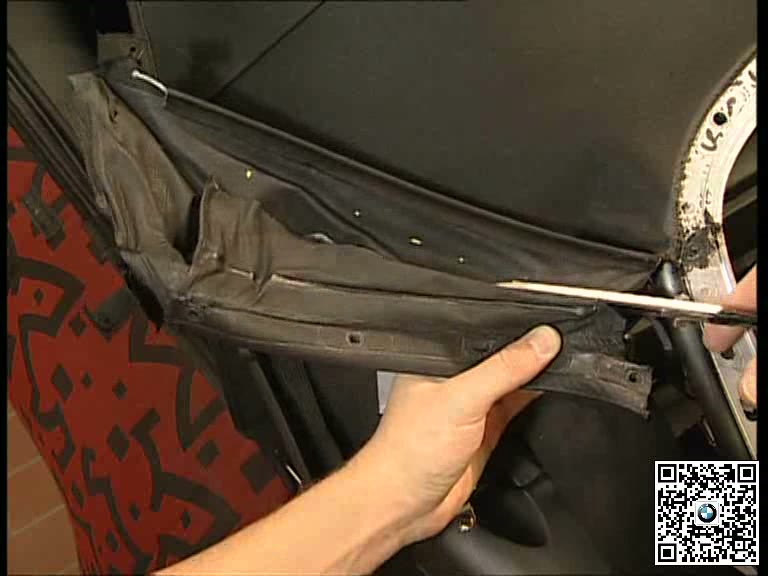

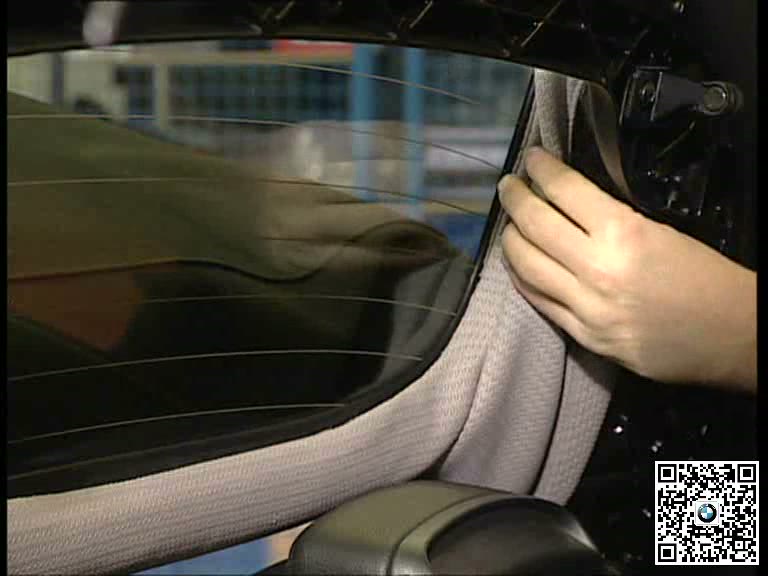

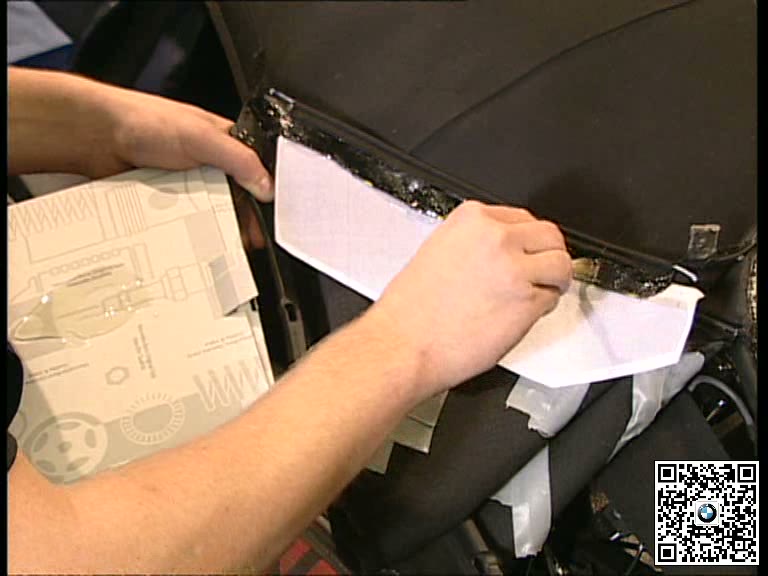

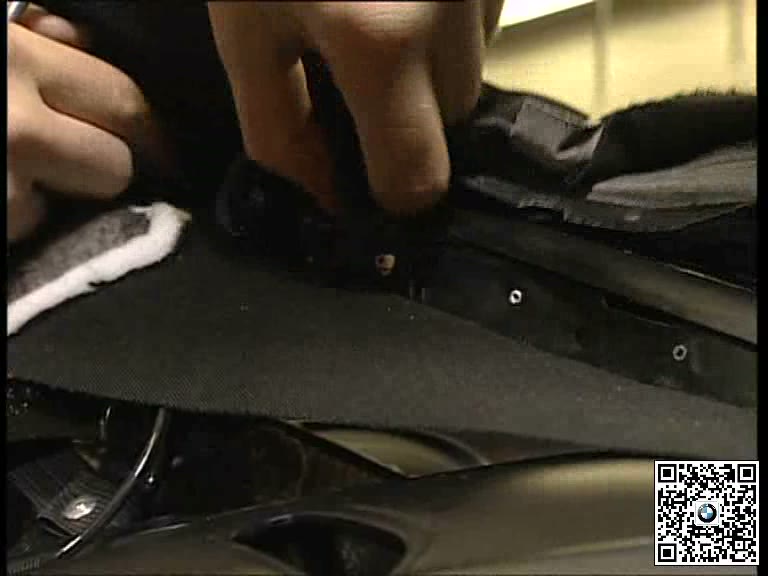

保护车身和软顶材料，拆下进入开关所需的密封、覆盖件和局部固定。记录织物压条、胶合位置和紧固件顺序。

三、更换微动开关并恢复线束

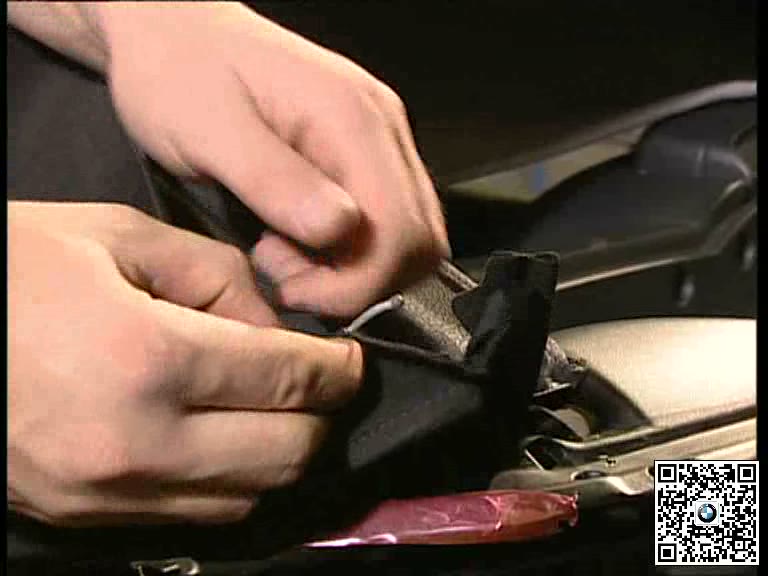

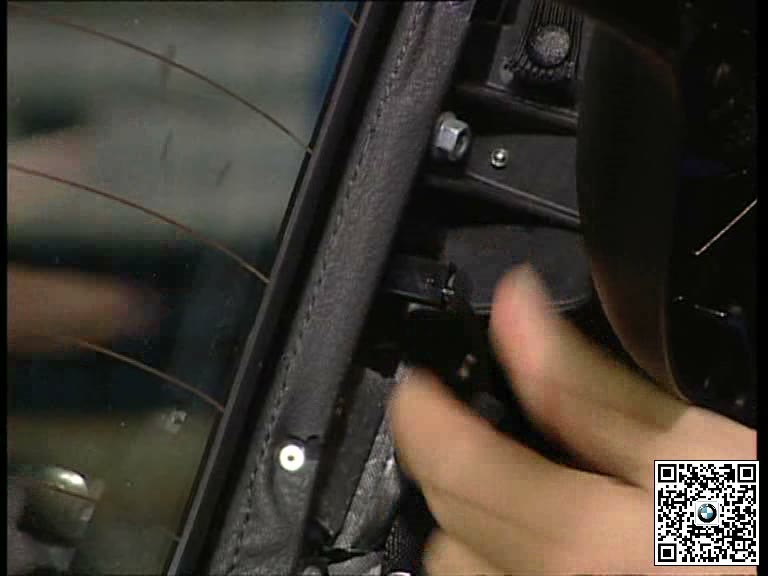

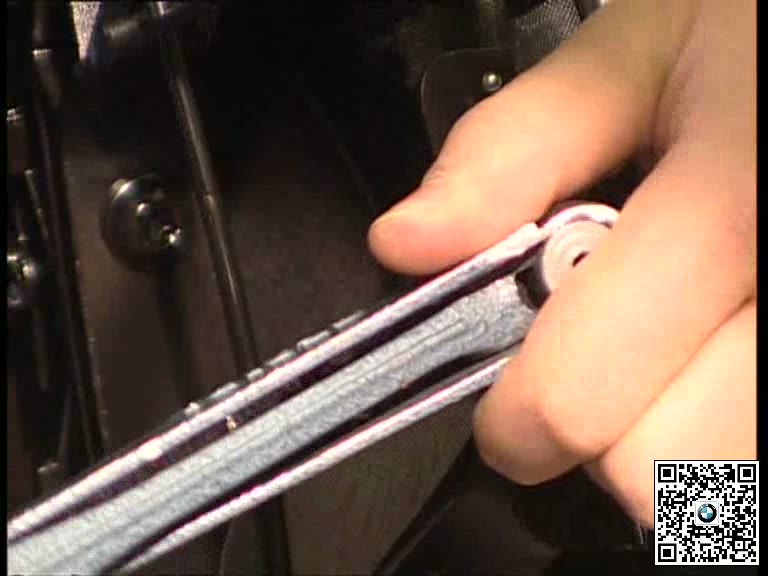

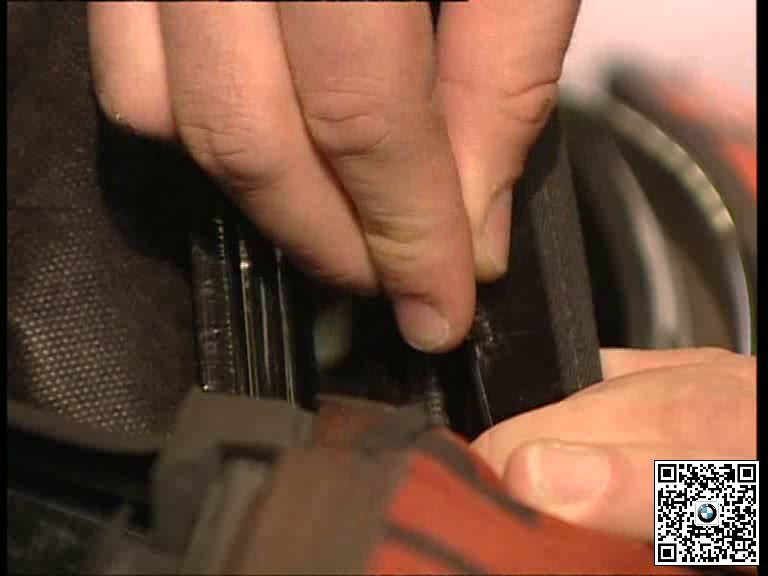

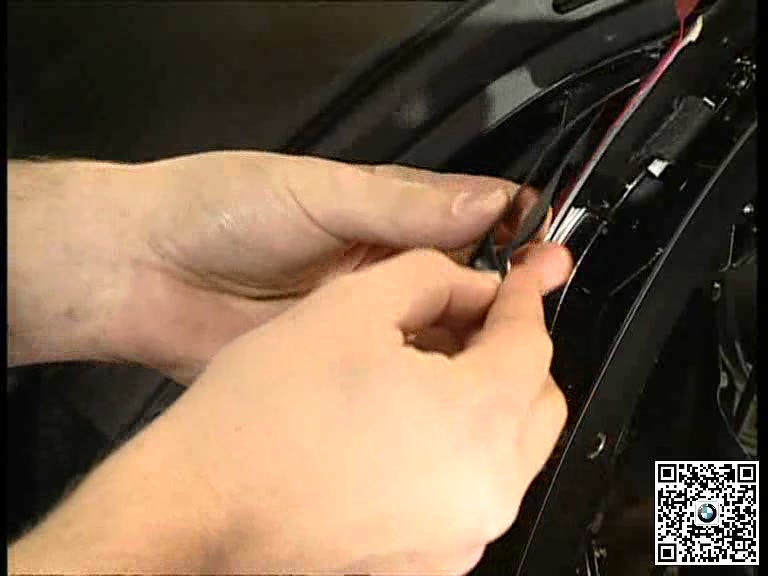

释放旧开关和插头，按原走向布置新开关线束，确保不被连杆或软顶骨架夹压。开关安装位置应使机构动作时可靠触发。

四、恢复软顶并检查实际值

恢复覆盖和密封位置后，缓慢执行车顶开闭，观察诊断仪开关实际值与机构动作是否同步。确认无干涉后完成多个完整循环。

五、完工检查要点

• 故障开关通过实际值和动作阶段确认。
• 车顶处于安全维修位置并可靠支承。
• 新开关位置、线束走向和触发间隙正确。
• 完整开闭循环正常，所有开关实际值合理。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
