奔驰W221倒车摄像头加装：行李厢布线、保险丝连接与SCN编码

W221加装倒车摄像头同时涉及车尾摄像头安装、视频与电源线束布置、控制模块连接和车辆配置编码。线束路径与原车固定方式会影响长期可靠性。

加装前应确认车辆多媒体系统、摄像头套件和控制单元版本兼容，并保存原始编码。

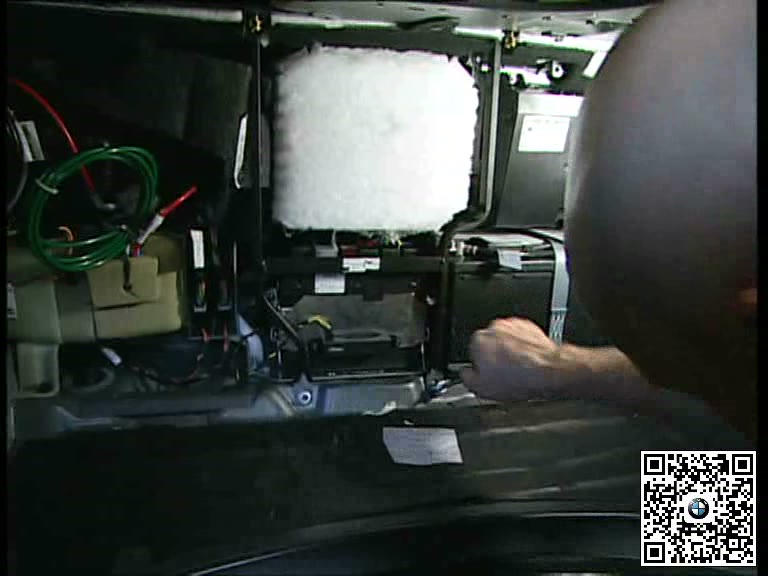

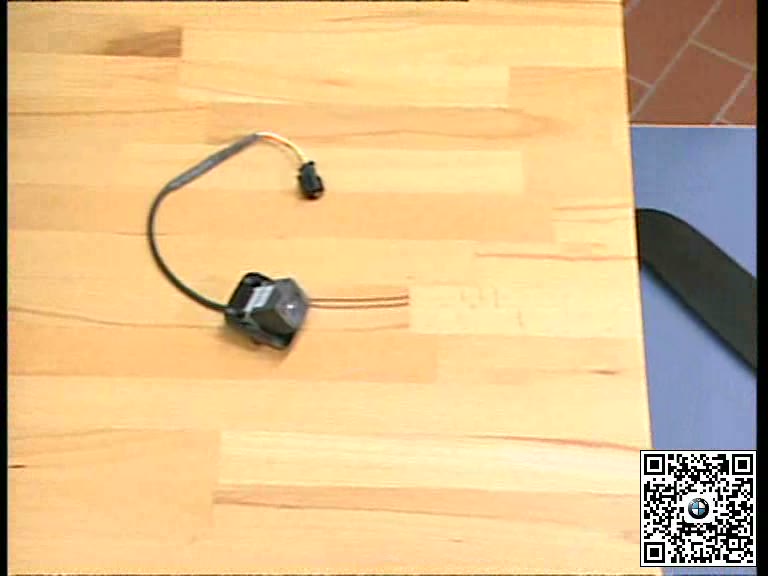

一、拆卸行李厢饰件并安装摄像头

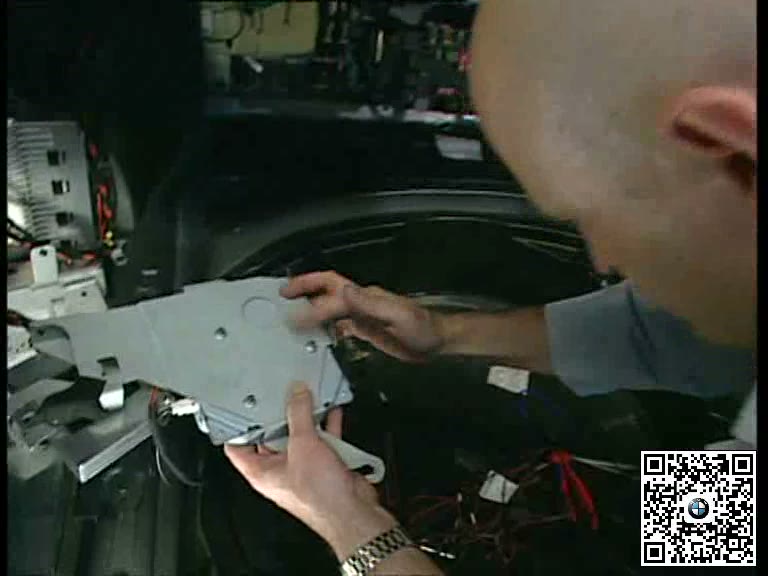

拆下行李厢盖和侧部必要饰件，确定摄像头及模块安装位置。按原车孔位和密封要求固定部件，避免破坏排水和防腐层。

二、布置线束并连接电源

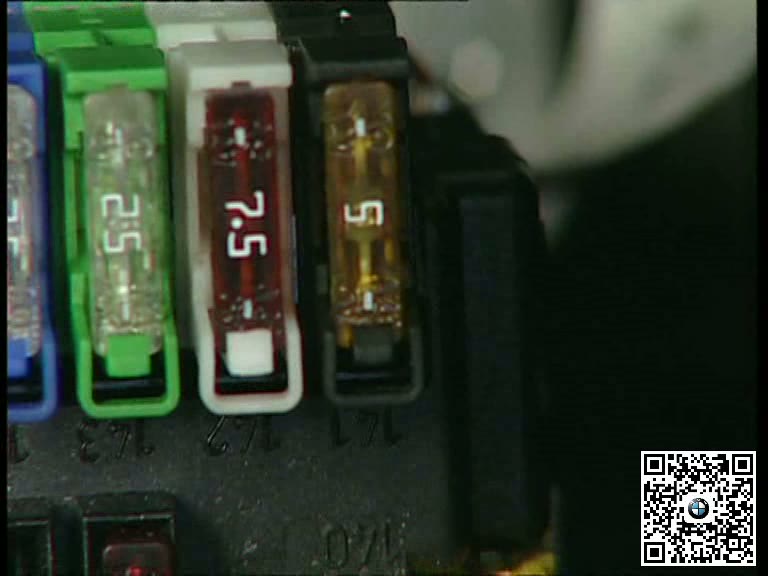

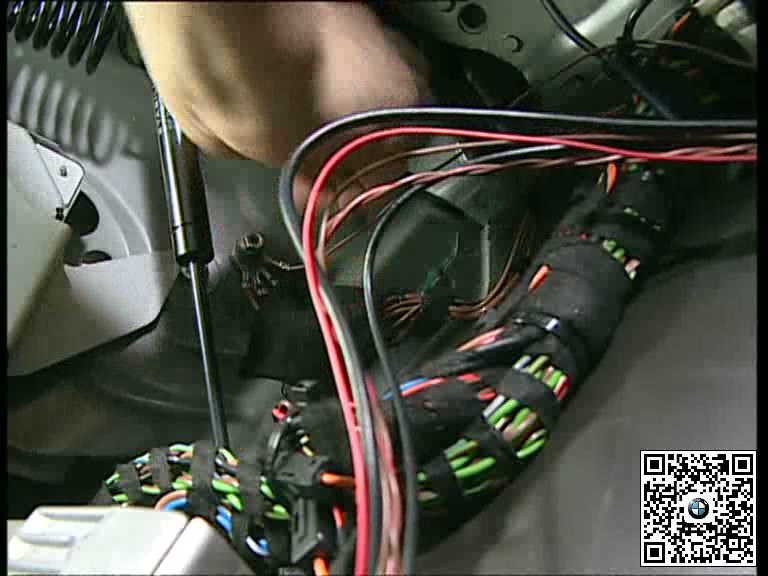

沿原车线束通道布置视频、电源和控制线，使用原车固定点避开铰链及锐边。按电路图接入规定保险丝和接地点。

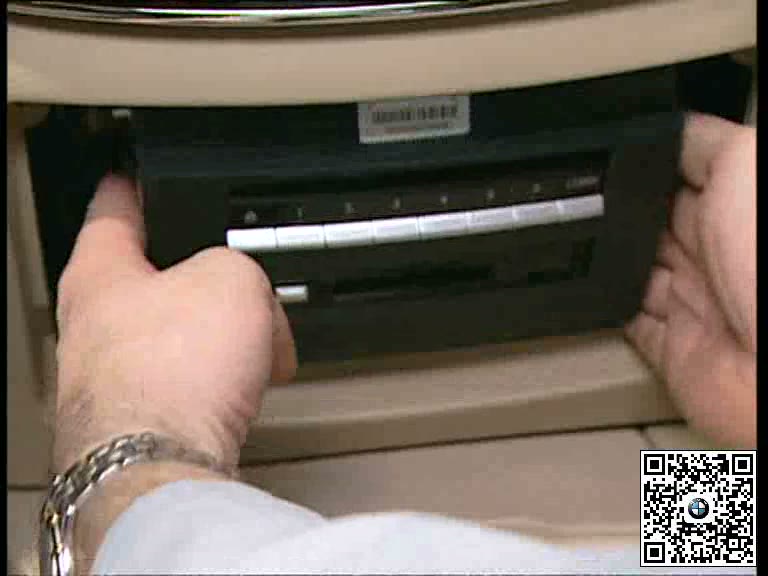

三、连接前部系统和控制模块

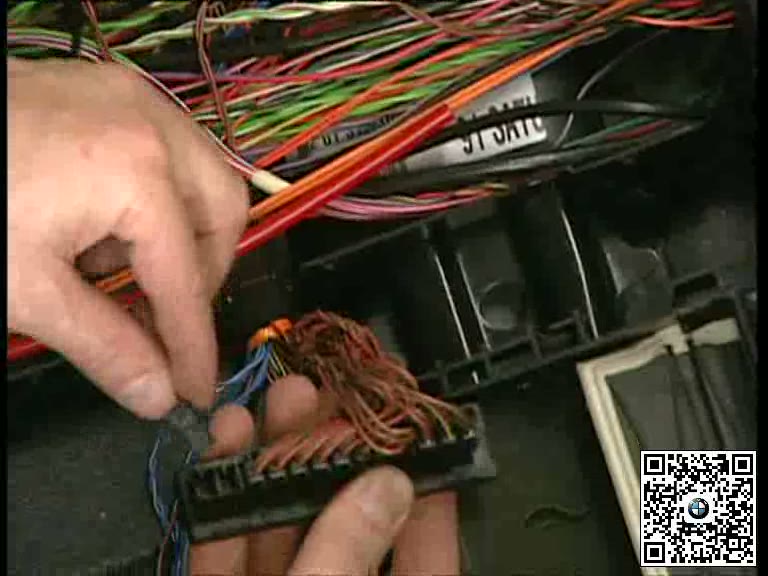

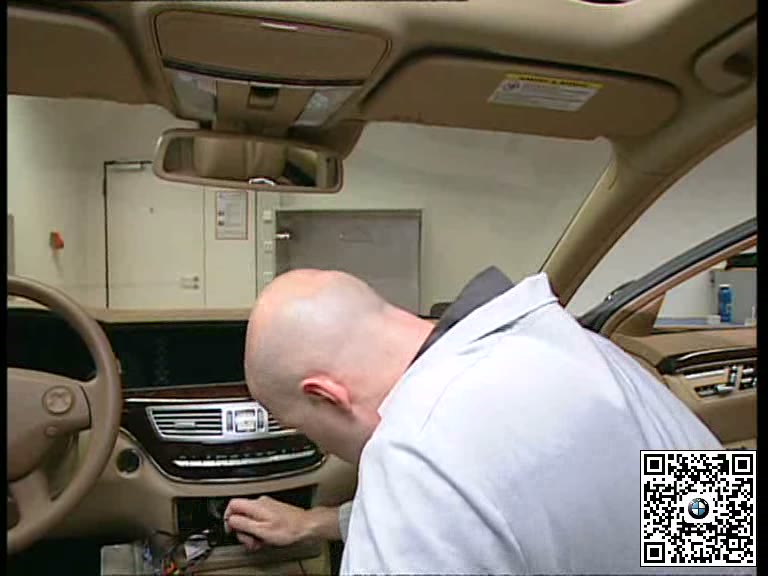

把线束引至相应控制单元或多媒体接口，确认插针位置、锁止和线色。连接前断电，不能带电插拔或用试灯刺穿数据线。

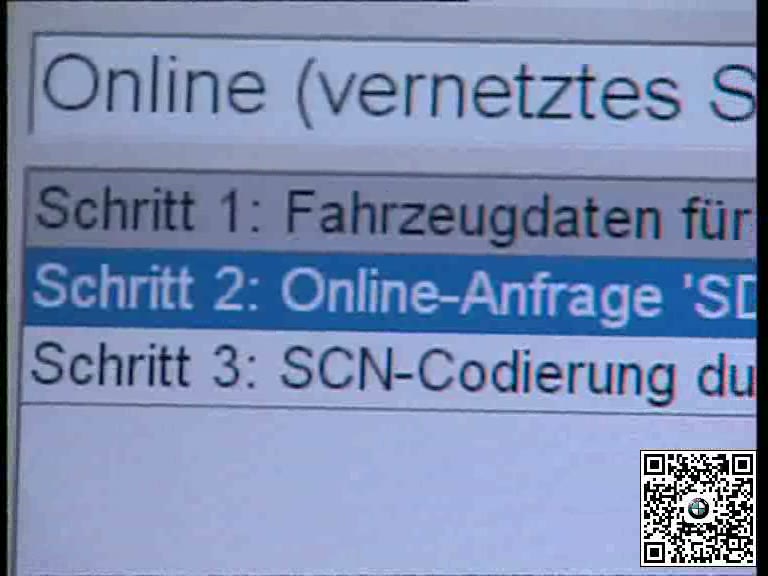

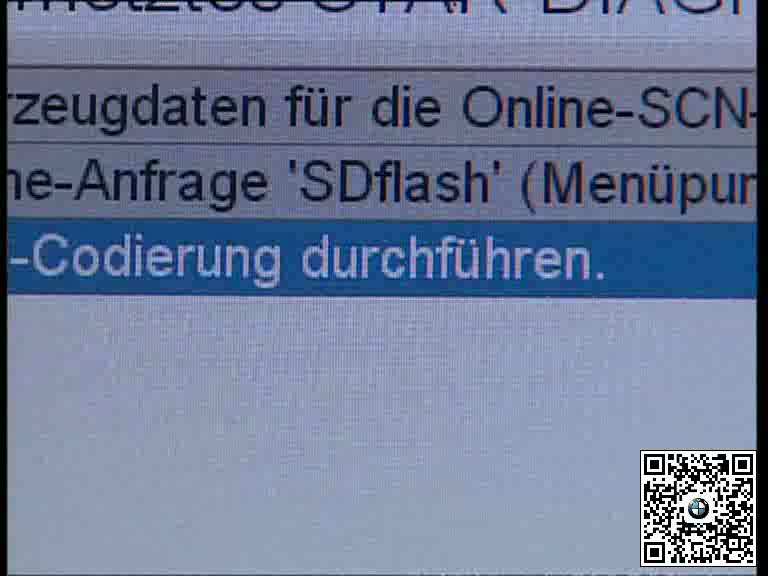

四、执行SCN编码和功能检查

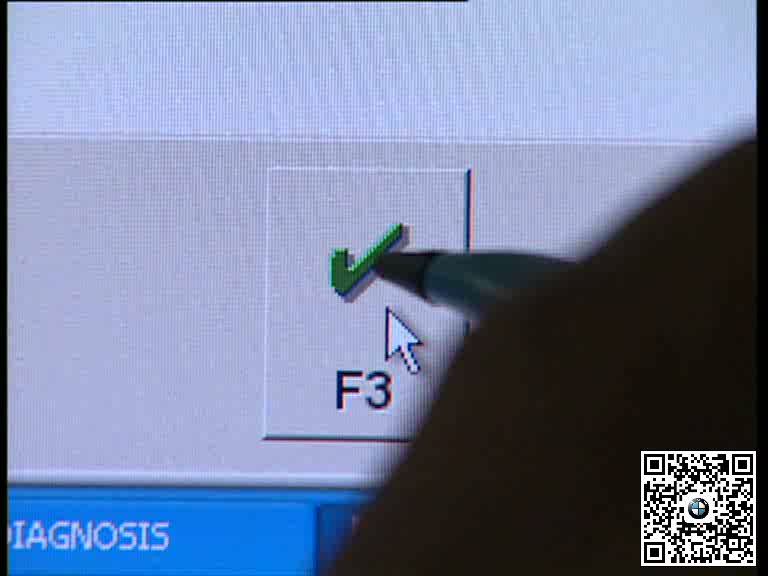

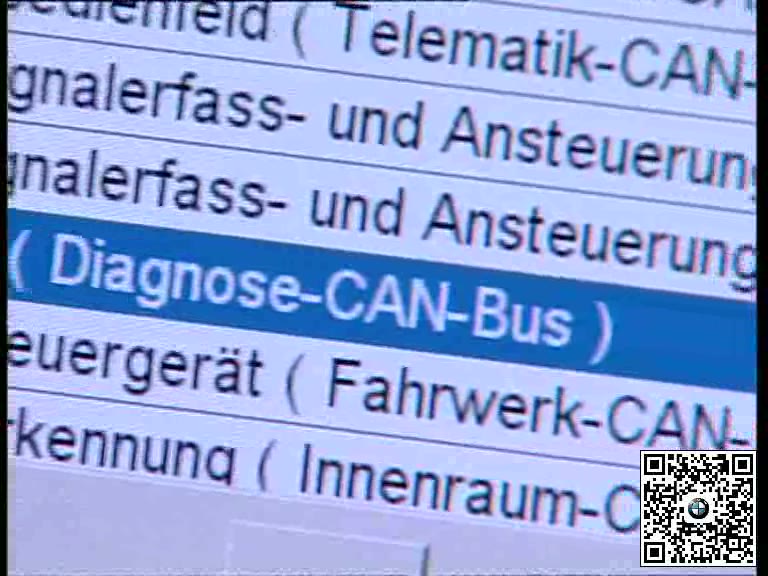

连接诊断仪更新车辆配置并执行所需SCN编码，清除故障后挂入倒挡检查图像、切换延迟和显示方向。恢复全部饰件前再次检查线束。

五、完工检查要点

• 摄像头套件与车辆多媒体配置兼容。
• 线束沿原车路径固定，穿孔处密封可靠。
• 电源、保险丝、接地和插针位置符合电路图。
• SCN编码完成，倒车图像和相关功能正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
