奔驰89003_08_服务信息_ 在高压电车辆上工作_版本 2.3

一、适用车型与故障信息

• 客户服务部/BMBS高压电组件维修技术信息 技术支持部 高压电组 年 月 日 1.3 | | 2017 7 5 1
• 3. 车外评估高压蓄电池1 高压电组件维修技术信息 客户服务部 技术支持 高压电组 年 月 日 | | - | 2018 9 1

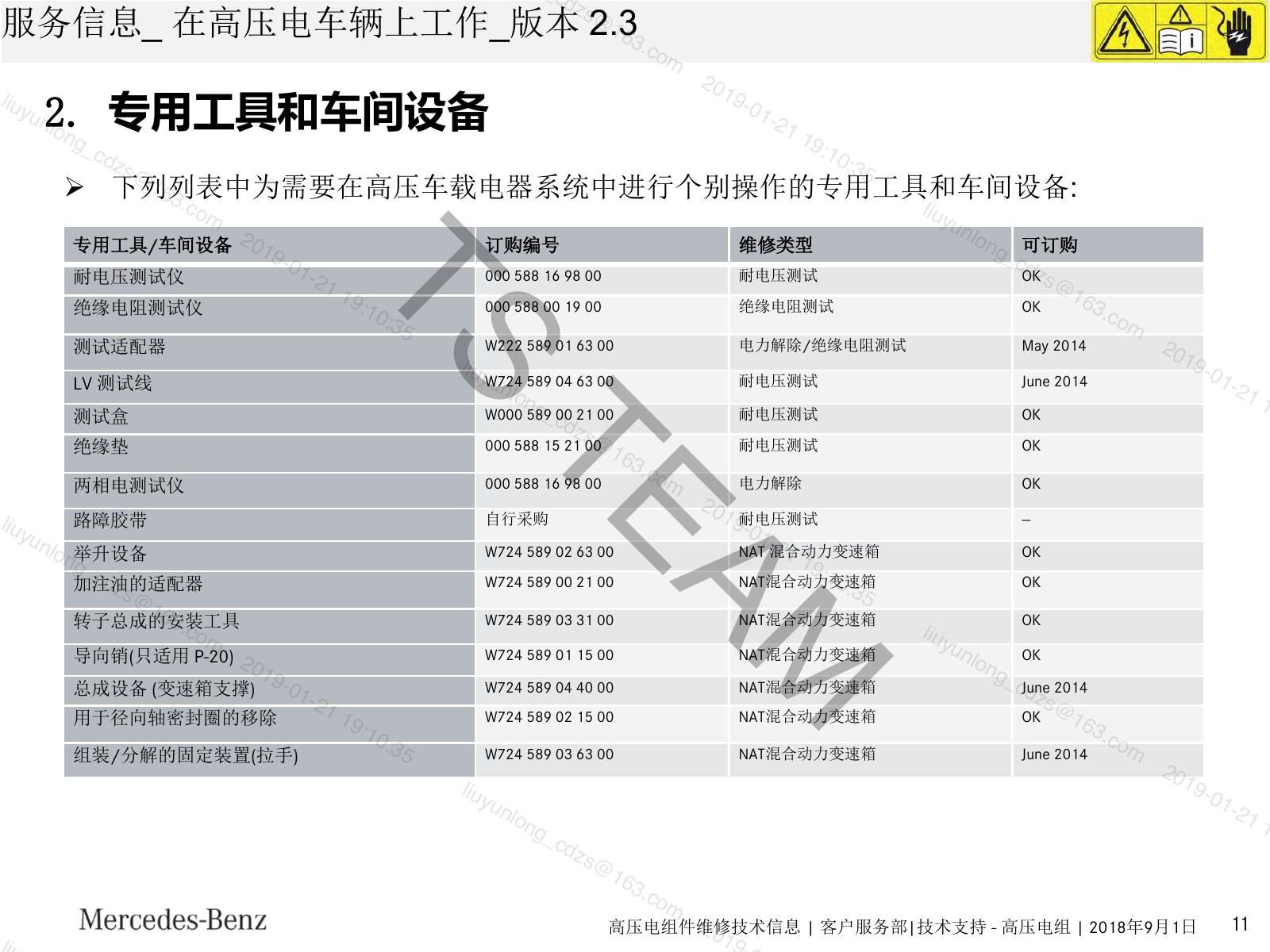

• 这个专用工具适用于当前和未来的车型系列上NAG2混合动力变速器的维修。
•  这个新的高压电培训课程会提高学员解决当前和未来带有高压电子系统设备的系列车型的知识。
• 不包括下列车型系列 169.090(A class EV), 245.286(B-220 F-cell). 在接受过适用于最新特定车型的维修指导和产品培训后，成功通过培训课程 T1192F 有资质的技术人员可对相关受训车型带有高压电车载电器系统的车型进行手动解除电力和绝缘电阻测试。
• 2 高压电组件维修技术信息 客户服务部 技术支持 高压电组 年 月 日 | | - | 2018 9 1
• 3 高压电组件维修技术信息 客户服务部 技术支持 高压电组 年 月 日 | | - | 2018 9 1
• 4 高压电组件维修技术信息 客户服务部 技术支持 高压电组 年 月 日 | | - | 2018 9 1

二、检查与诊断要点

• 1.1.2 绝缘电阻测试

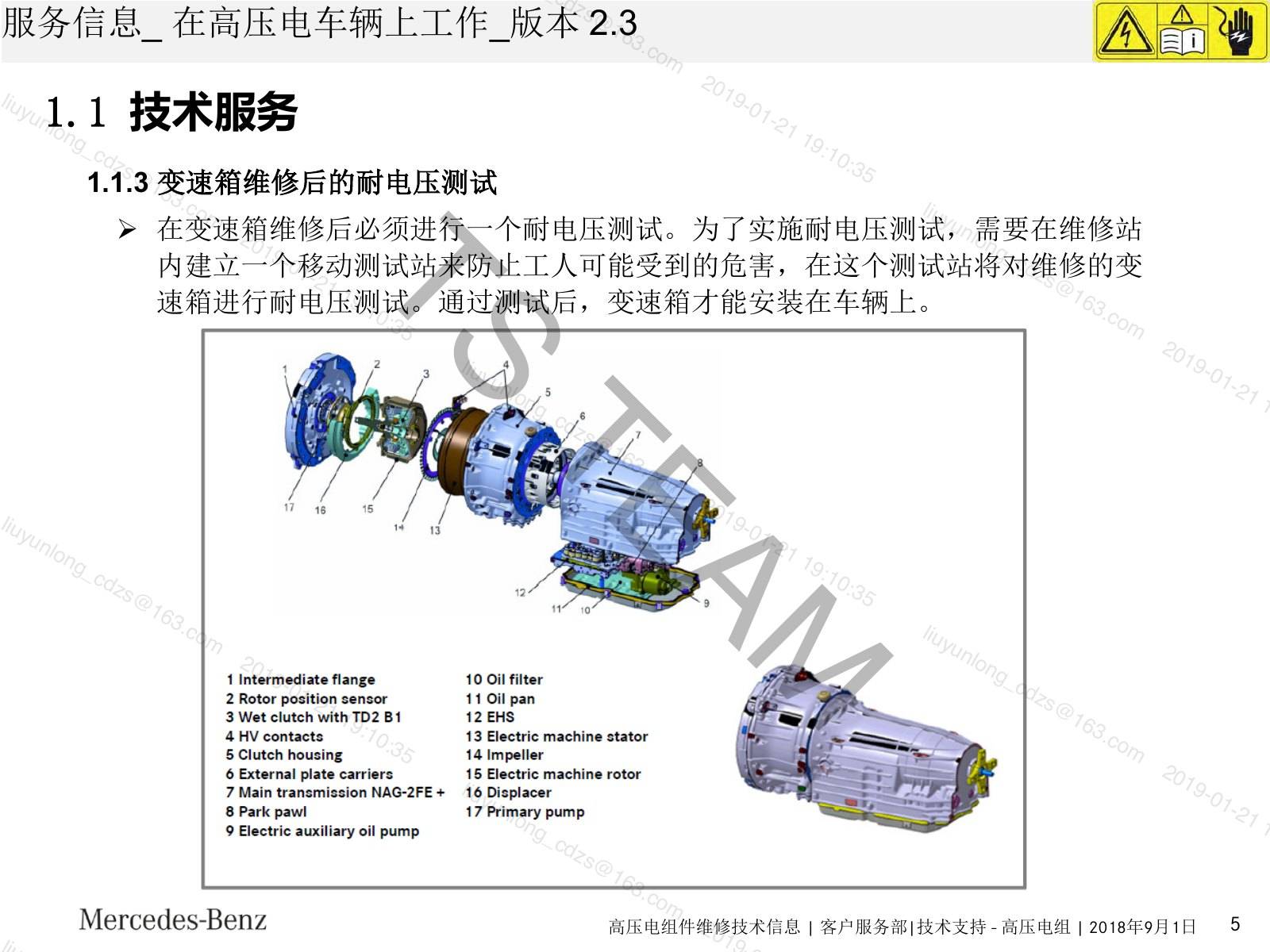

• 1.1.3 变速箱维修后的耐电压测试
• 1.1.4 建立移动式测试站和车间设备的采购

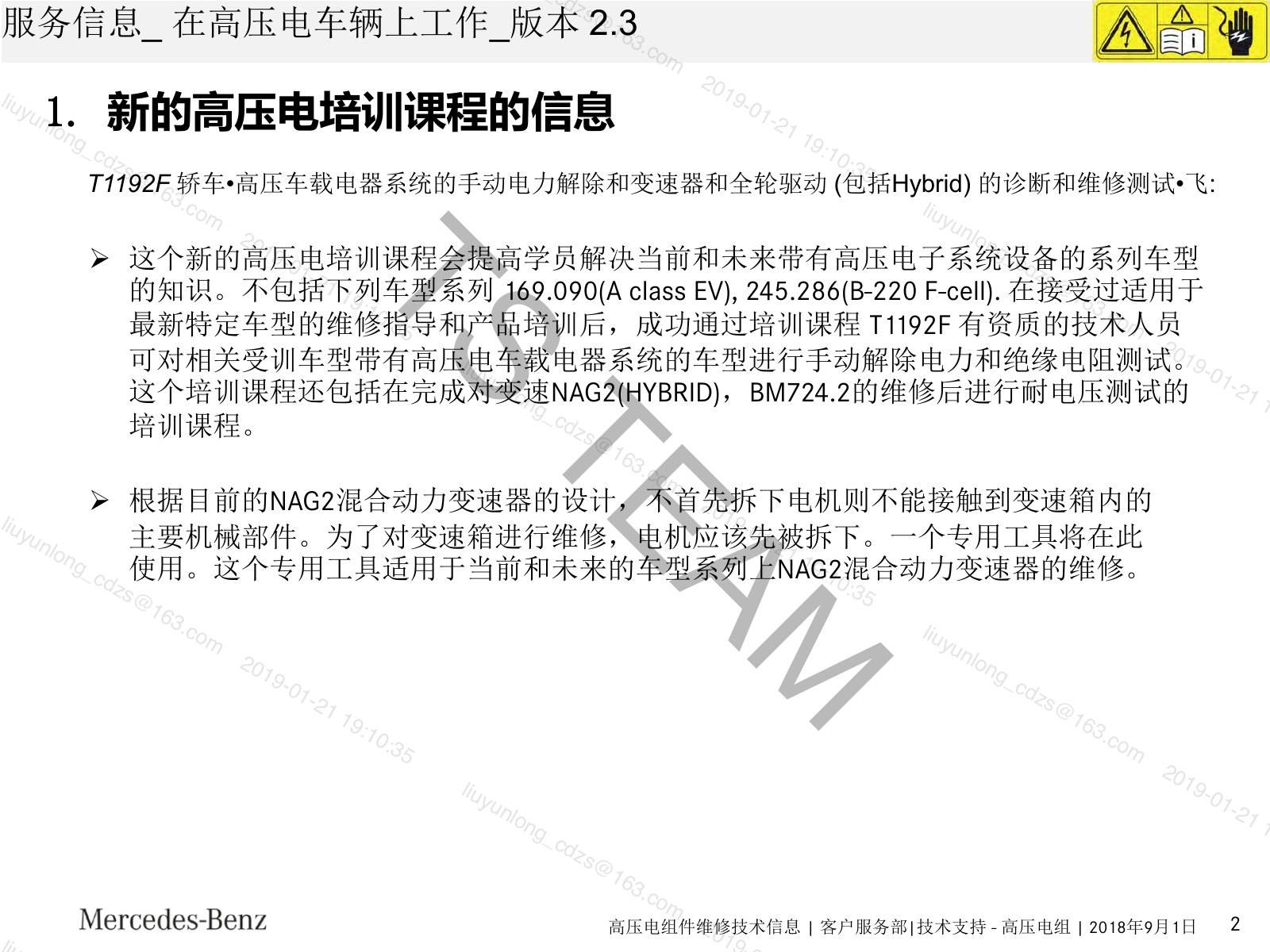

• 1. 新的高压电培训课程的信息T1192F 轿车•高压车载电器系统的手动电力解除和变速器和全轮驱动 (包括Hybrid) 的诊断和维修测试•飞:服务信息_ 在高压电车辆上工作_版本 2.3
• 这个培训课程还包括在完成对变速NAG2(HYBRID)，BM724.2的维修后进行耐电压测试的培训课程。

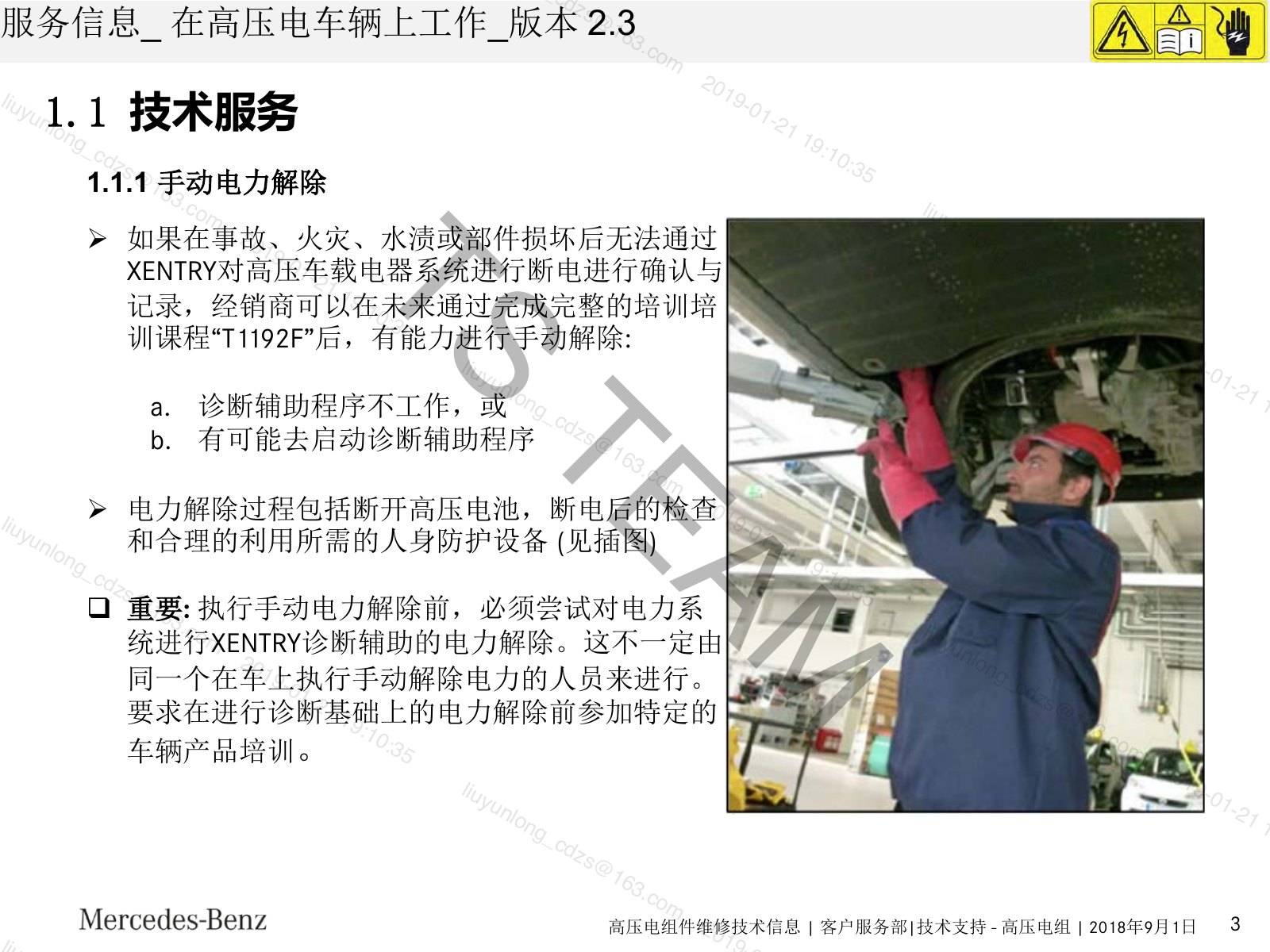

•  如果在事故、火灾、水渍或部件损坏后无法通过XENTRY对高压车载电器系统进行断电进行确认与记录，经销商可以在未来通过完成完整的培训培训课程“T1192F”后，有能力进行手动解除:
• a. 诊断辅助程序不工作，或
• b. 有可能去启动诊断辅助程序
•  电力解除过程包括断开高压电池，断电后的检查和合理的利用所需的人身防护设备 (见插图) 重要: 执行手动电力解除前，必须尝试对电力系统进行XENTRY诊断辅助的电力解除。
• 要求在进行诊断基础上的电力解除前参加特定的车辆产品培训。

三、维修处理与操作要求

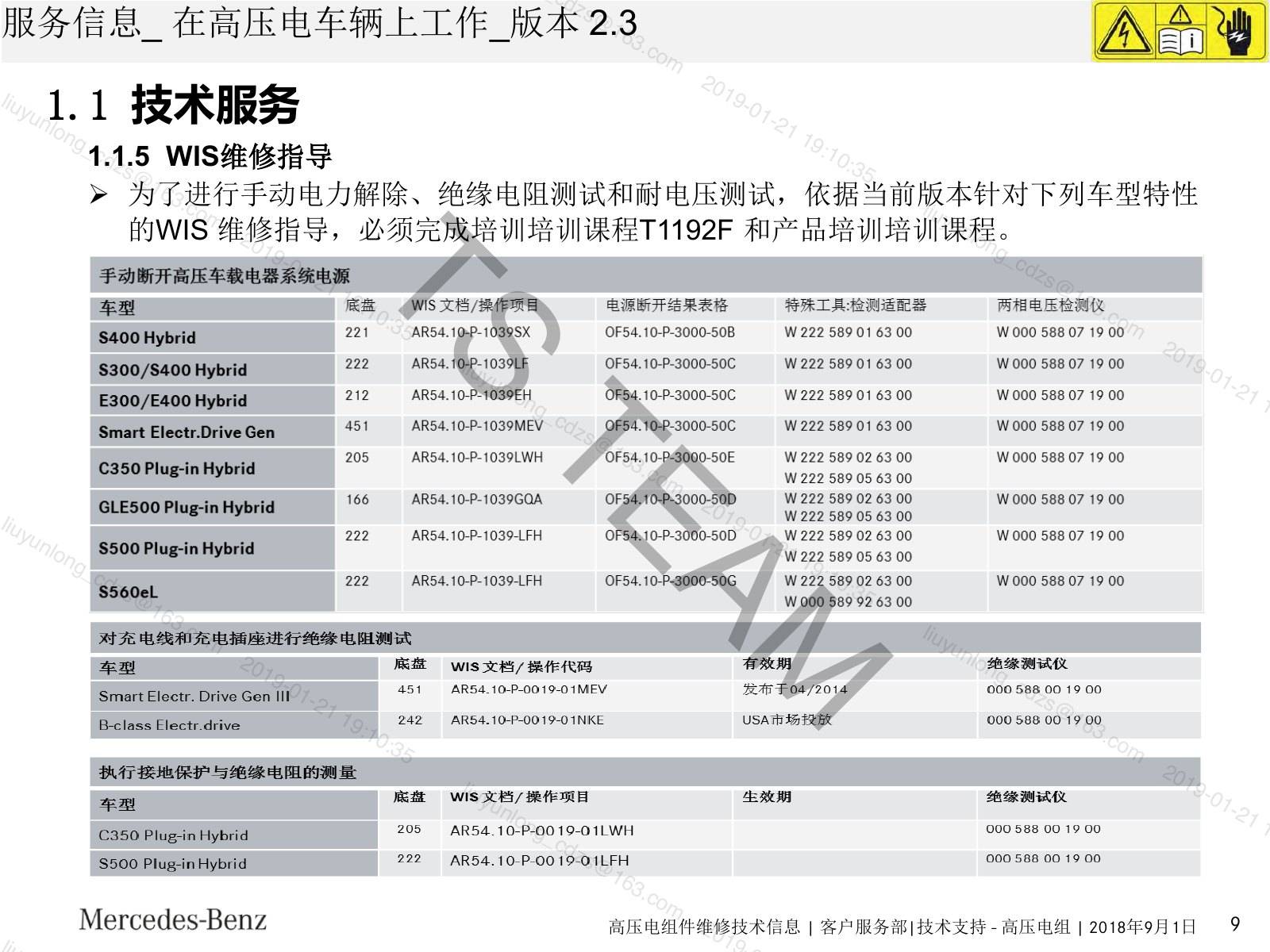

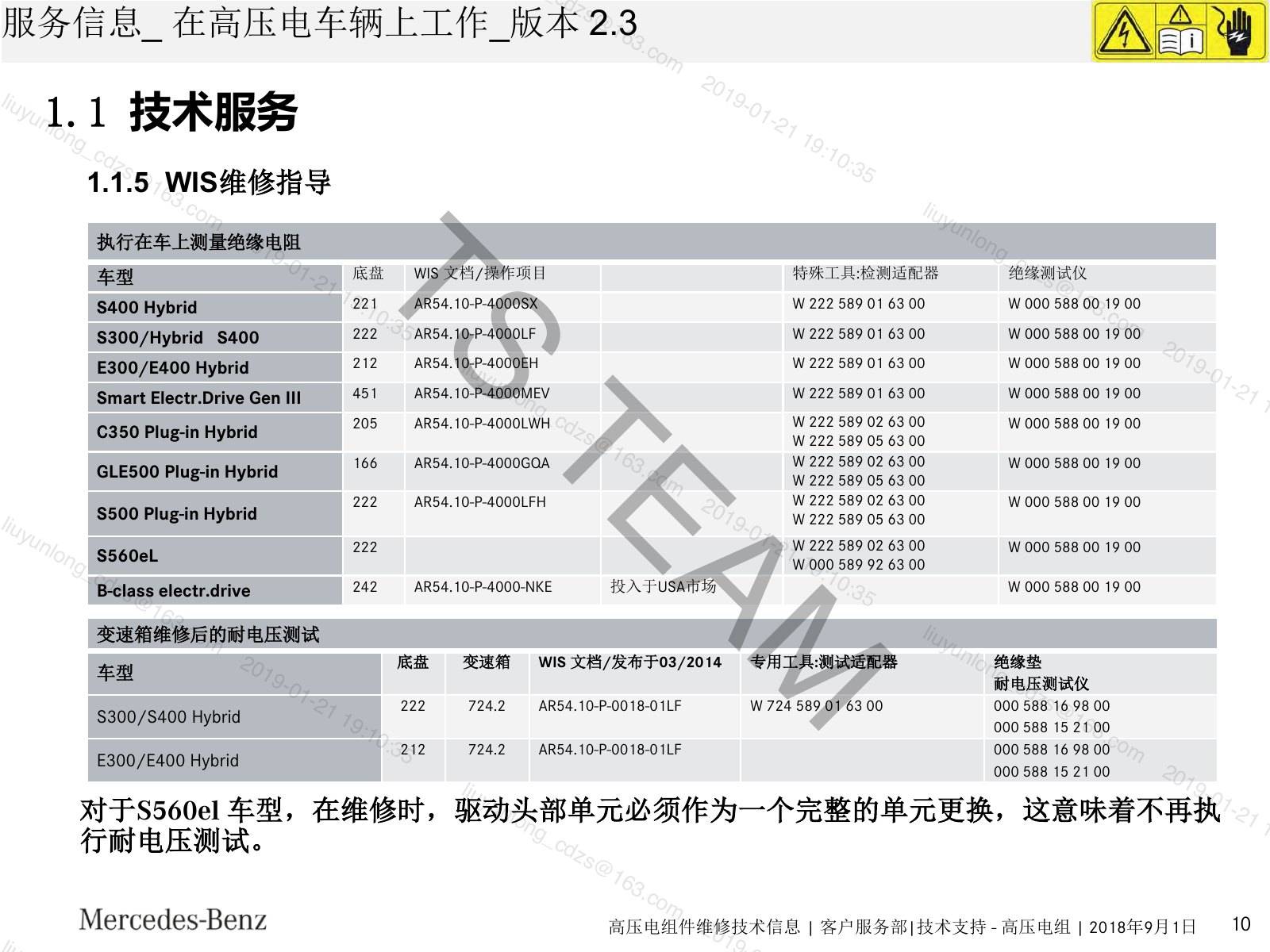

• 1.1.5 WIS维修指导
•  根据目前的NAG2混合动力变速器的设计，不首先拆下电机则不能接触到变速箱内的主要机械部件。
• 为了对变速箱进行维修，电机应该先被拆下。
• 在顺利完成培训培训课程“T1192”后，学员将有能力通过绝缘电阻测试仪安全的确定并更换对应的部件。
•  在变速箱维修后必须进行一个耐电压测试。

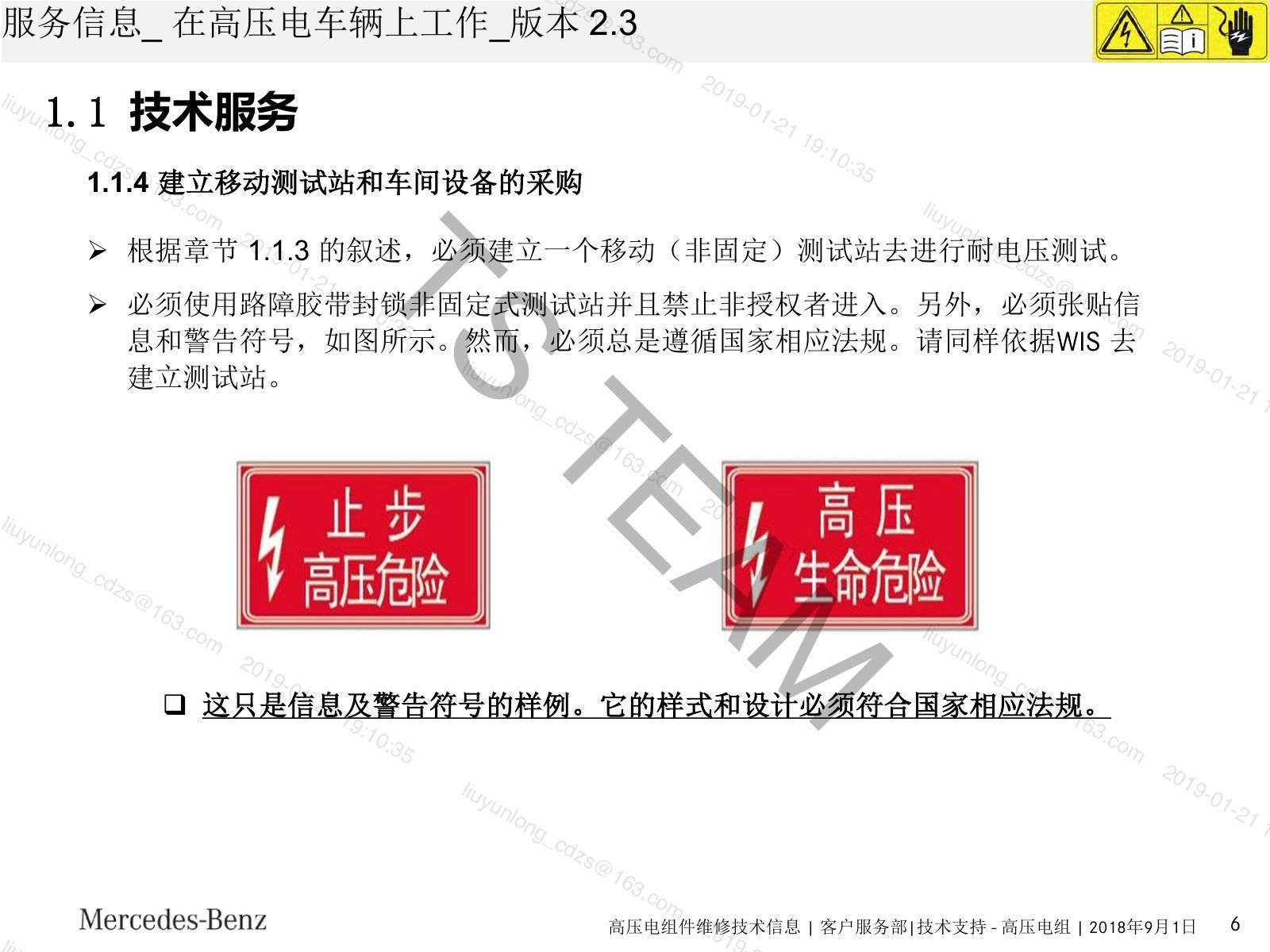

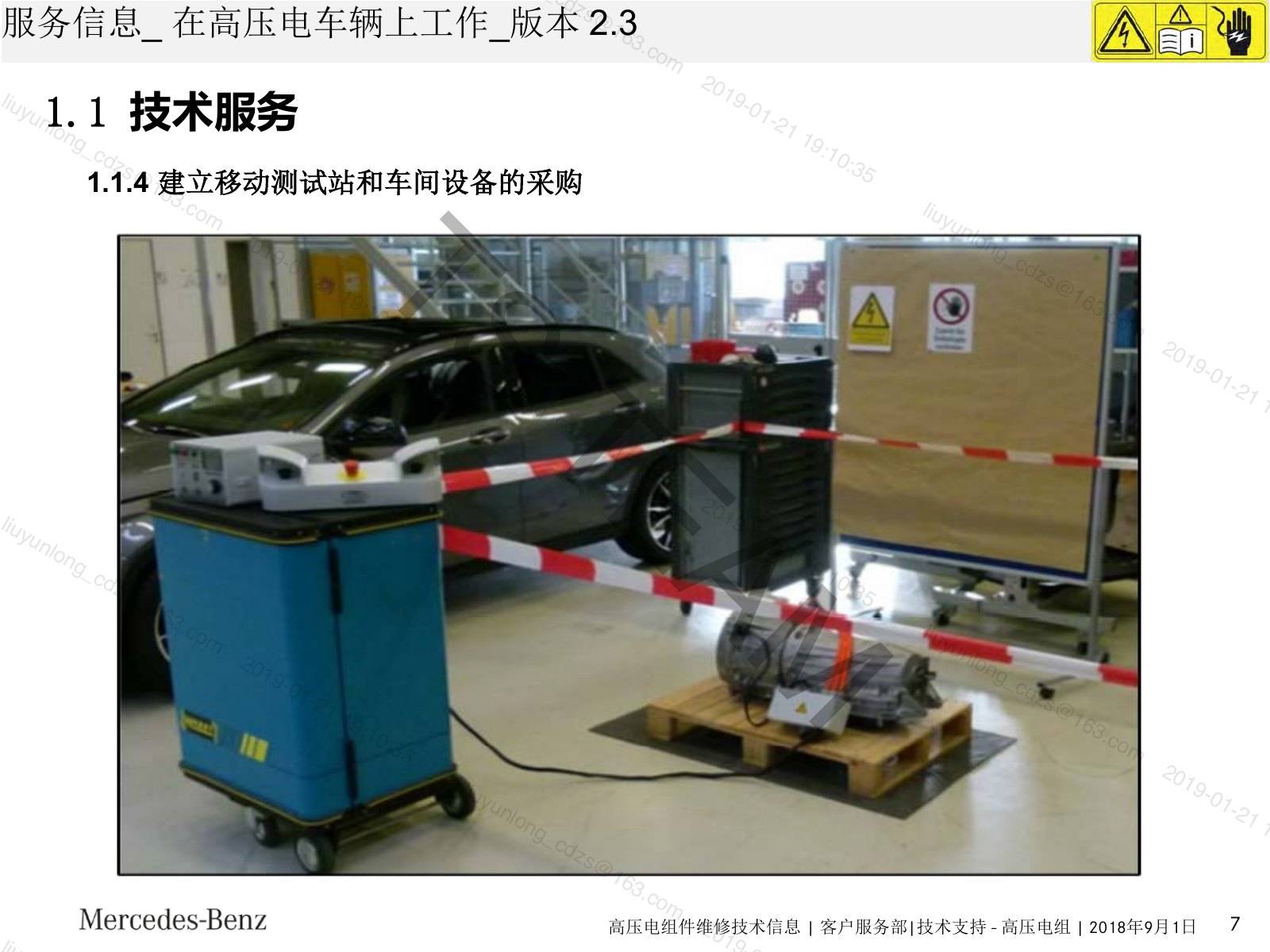

• 为了实施耐电压测试，需要在维修站内建立一个移动测试站来防止工人可能受到的危害，在这个测试站将对维修的变速箱进行耐电压测试。
• 通过测试后，变速箱才能安装在车辆上。
• 5 高压电组件维修技术信息 客户服务部 技术支持 高压电组 年 月 日 | | - | 2018 9 1
• 6 高压电组件维修技术信息 客户服务部 技术支持 高压电组 年 月 日 | | - | 2018 9 1

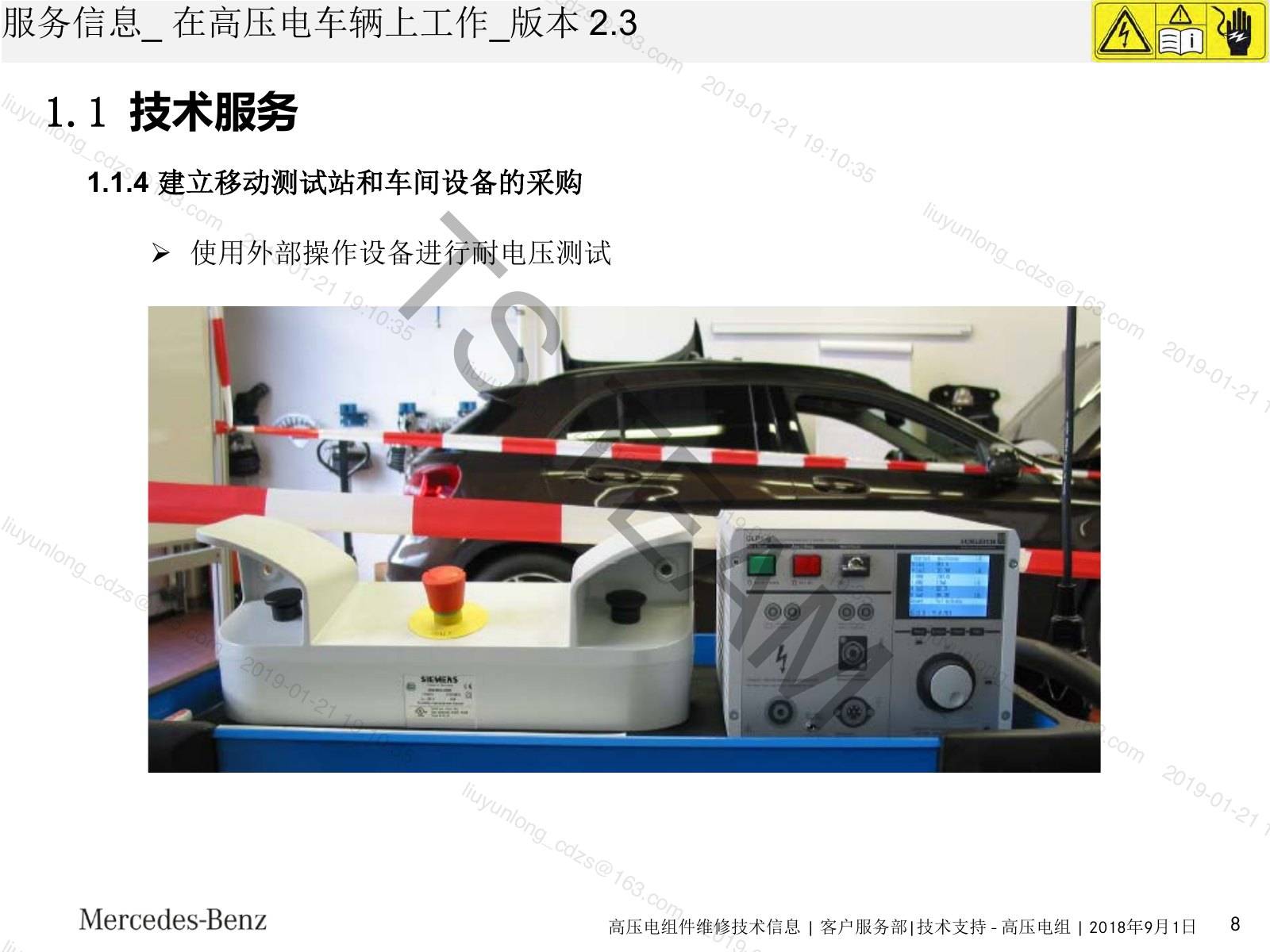

• 1.1.4 建立移动测试站和车间设备的采购7 高压电组件维修技术信息 客户服务部 技术支持 高压电组 年 月 日 | | - | 2018 9 1

四、记录与注意事项

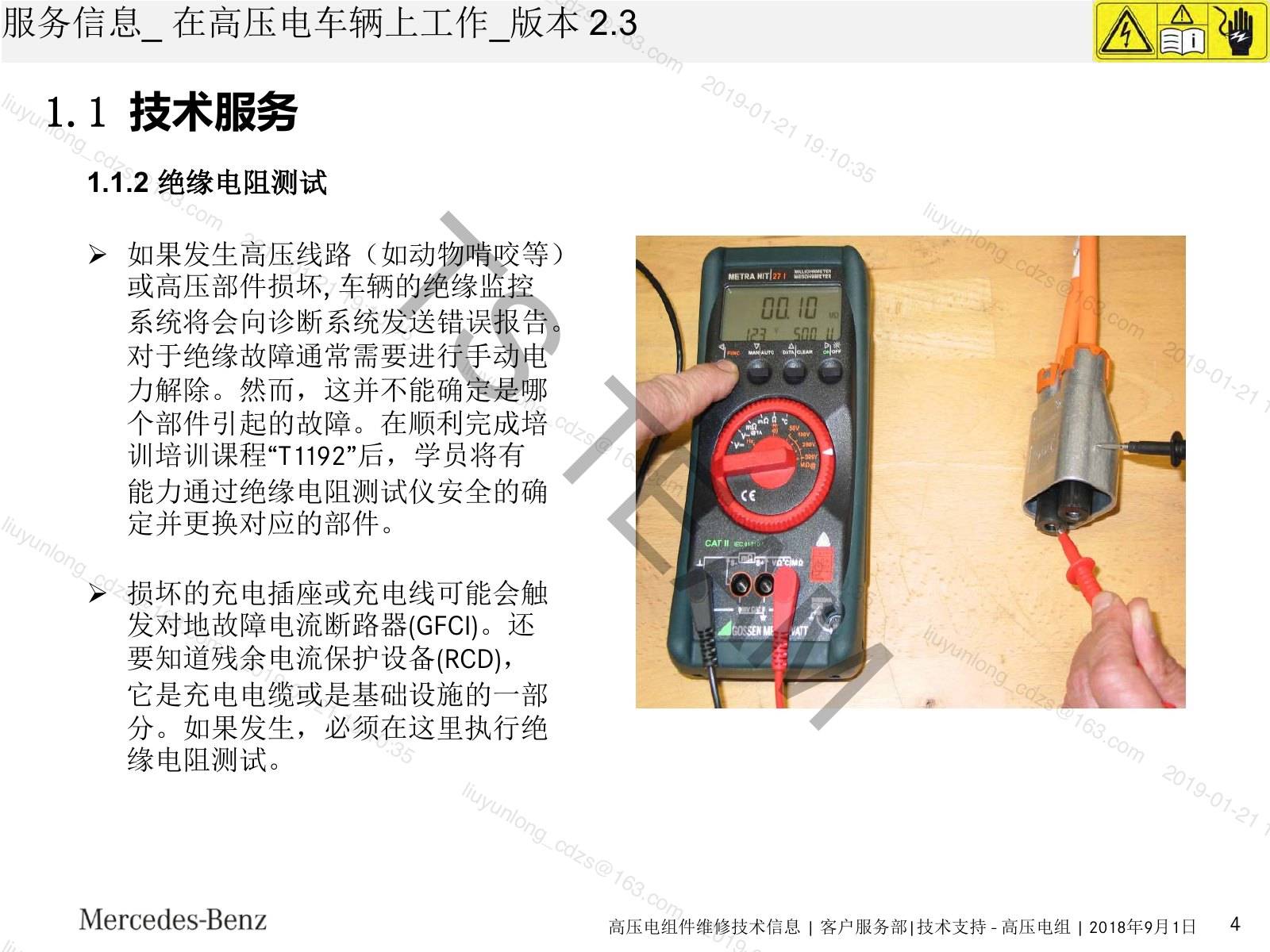

•  如果发生高压线路（如动物啃咬等）或高压部件损坏, 车辆的绝缘监控系统将会向诊断系统发送错误报告。

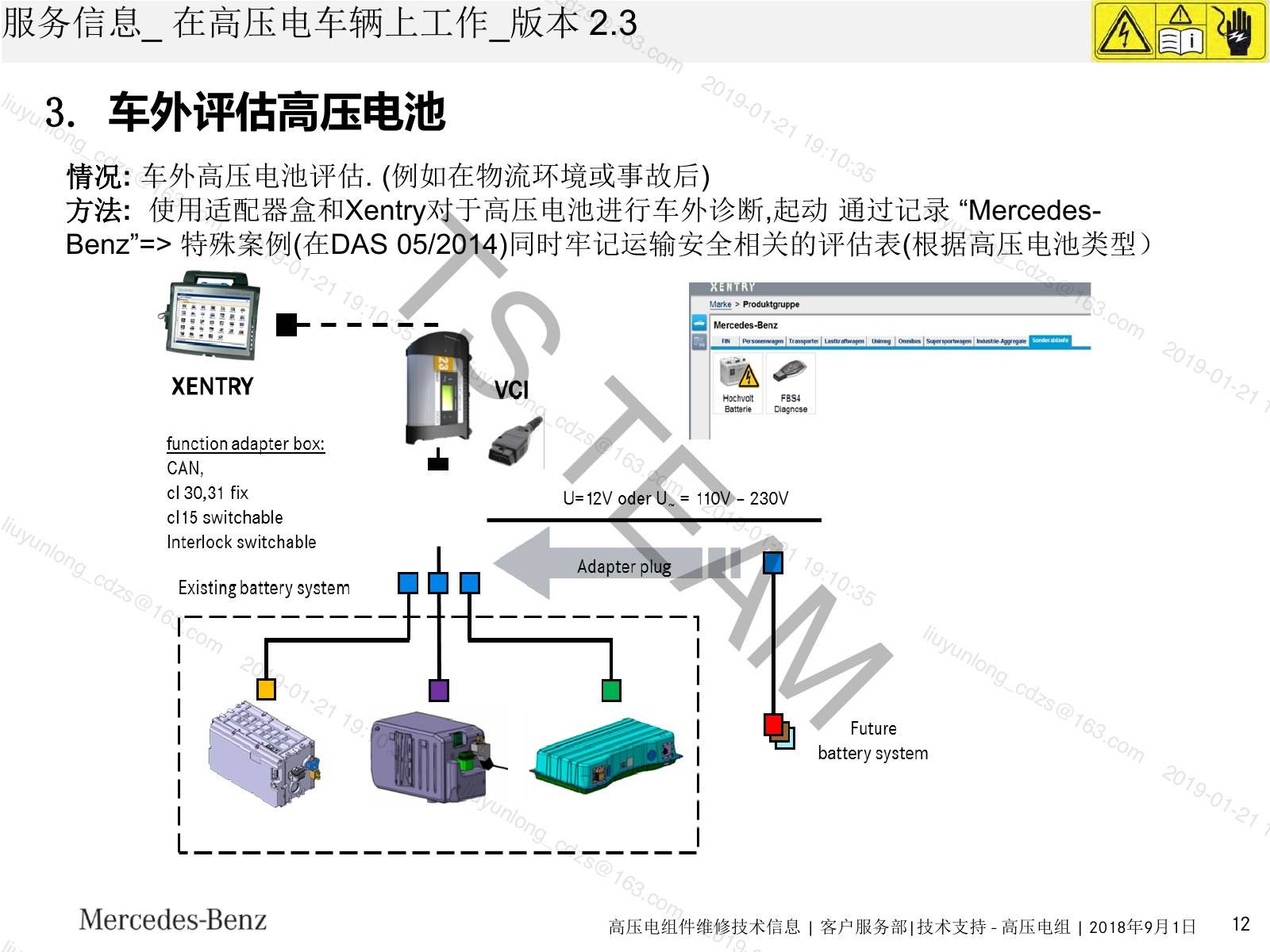

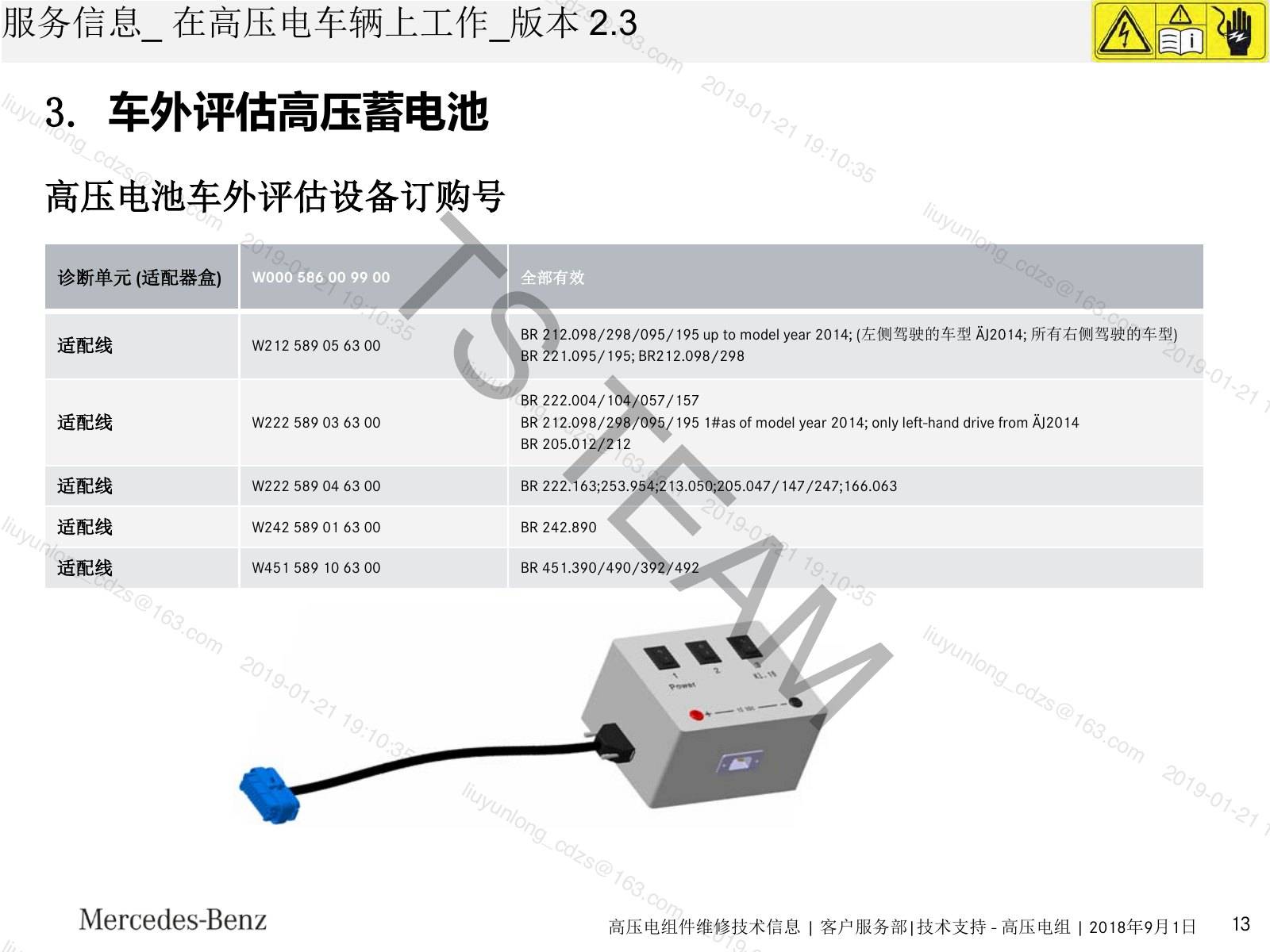

• 3. 车外评估高压电池情况: 车外高压电池评估. (例如在物流环境或事故后)方法: 使用适配器盒和Xentry对于高压电池进行车外诊断,起动 通过记录 “Mercedes-Benz”=> 特殊案例(在DAS 05/2014)同时牢记运输安全相关的评估表(根据高压电池类型）12 高压电组件维修技术信息 客户服务部 技术支持 高压电组 年 月 日 | | - | 2018 9 1

五、原始技术页面

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原资料页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
