整理长安 CS95车身电脑(12针+20针+32针+32针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

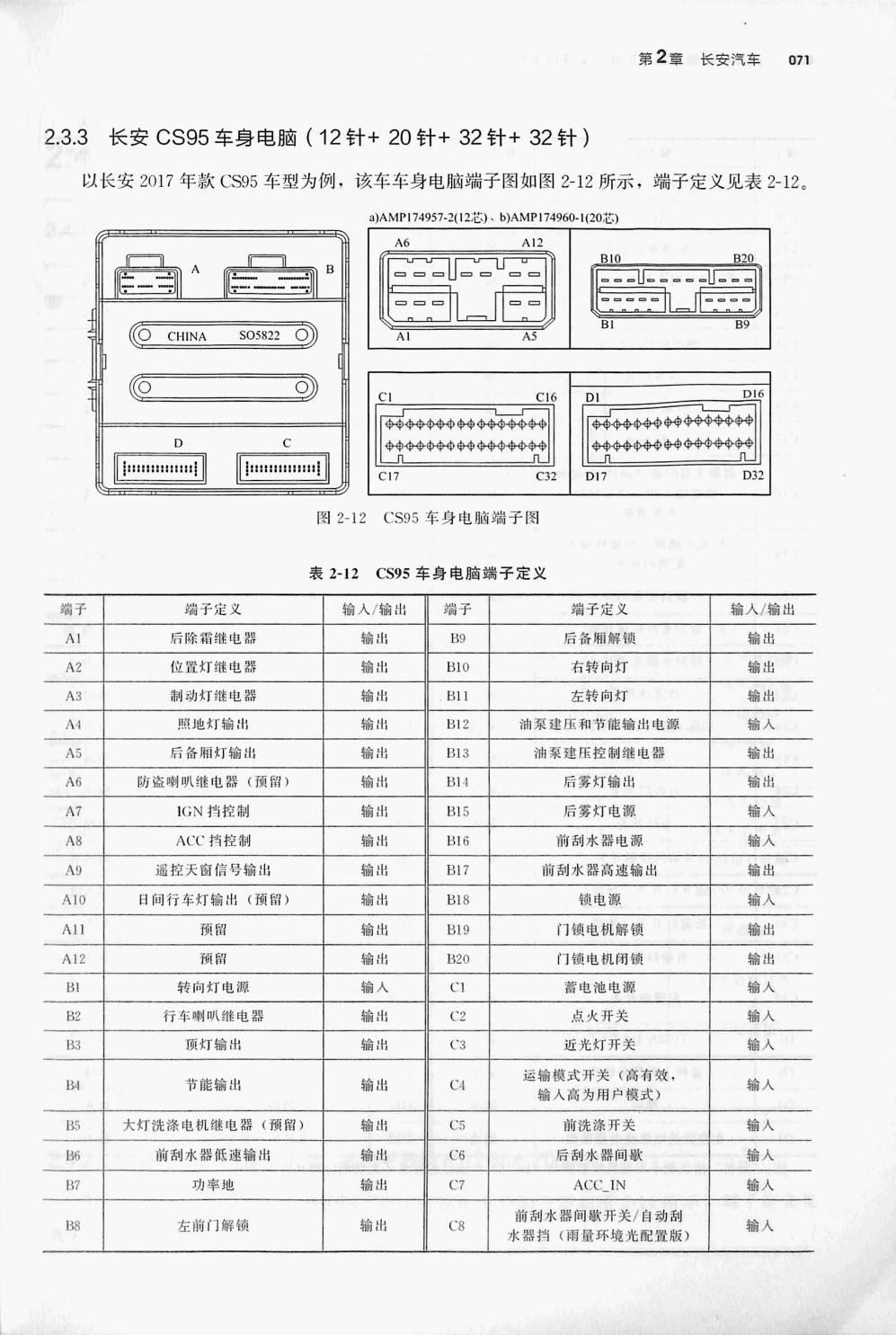

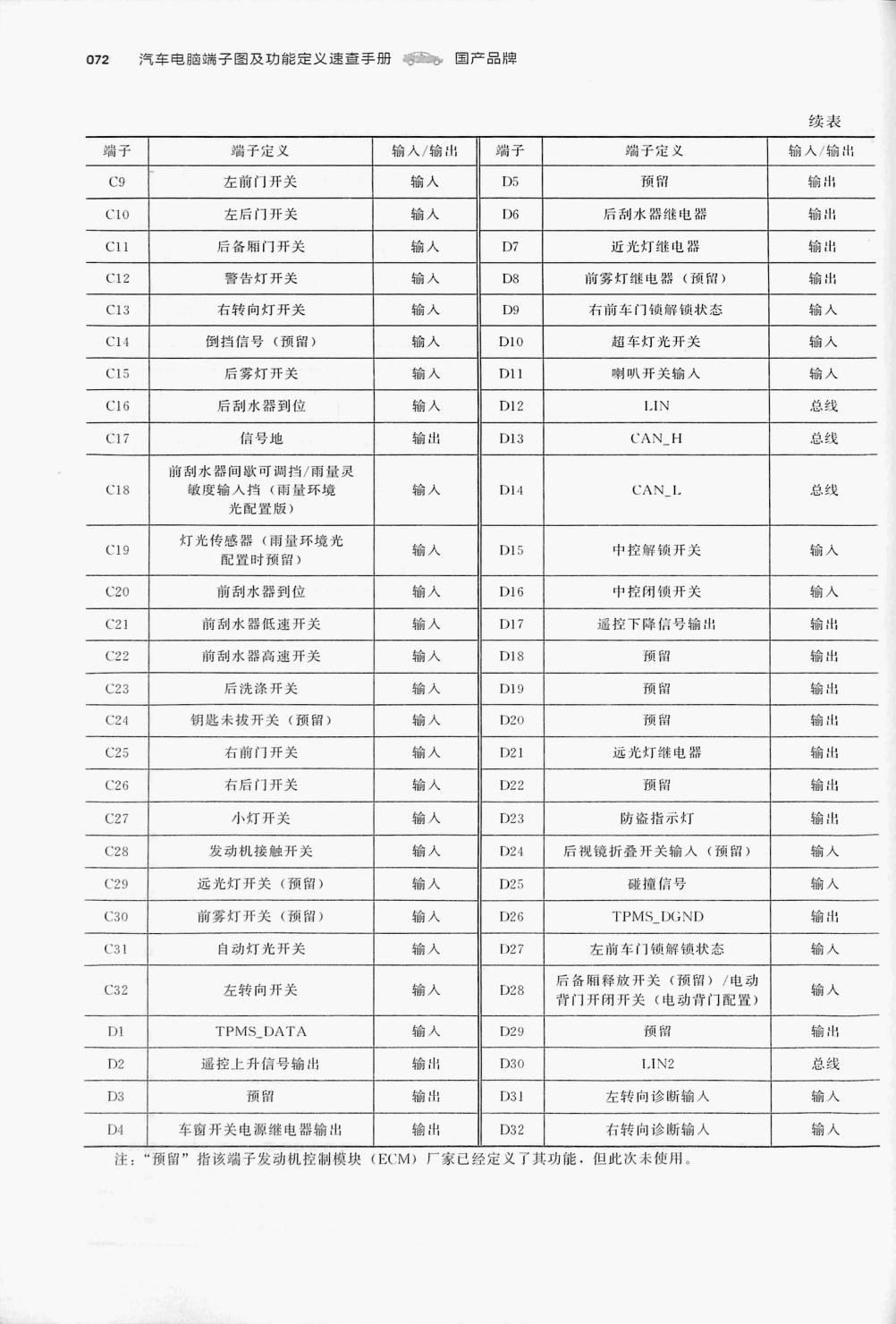

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表2-12
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 端子 | 𧍒子定义 | 输入/输出 | 淄子 | 端子定义 | 输入/输出 |
| A1 | 后除霜继电器 | 输出 | B9 | 后备厢解锁 | 输出 |
| A2 | 位置灯继电器 | 输出 | B10 | 右转向灯 | 输出 |
| A3 | 制动灯继电器 | 输出 | B11 | 左转向灯 | 输出 |
| A4 | 照地灯输出 | 输出 | B12 | 油泵建压和节能输出电源 | 输入 |
| A5 | 后备厢灯输出 | 输出 | B13 | 油泵建压控制维电器 | 输出 |
| A6 | 防盗喇叭维电器(预留) | 输出 | B14 | 后雾灯输出 | 输出 |
| AT | IGN 挡控制 | 输出 | B15 | 后雾灯电源 | 输入 |
| AB | ACC 挡控制 | 输出 | B16 | 前刮水器电源 | 输入 |
| A9 | 遥控天窗信号输出 | 输出 | BI7 | 前刮水器高速输出 | 输出 |
| A10 | 日间行车灯输出(预留) | 输出 | B18 | 锁电源 | 输入 |
| A11 | 预留 | 输出 | B19 | 门锁电机解锁 | 输出 |
| A12 | 預留 | 输出 | B20 | 门锁电机闭锁 | 输出 |
| BI | 转向灯电源 | 输入 | C1 | 蓄电池电源 | 输入 |
| B2 | 行车喇叭继电器 | 输出 | C2 | 点火开关 | 输入 |
| B3 | 顶灯输出 | 输出 | C3 | 近光灯开关 | 输入 |
| 运输模式开关(高有效， | |||||
| B4 | 节能输出 | 输出 | C4 | 输入 | |
| 输入高为用户模式) | |||||
| B5 | 大灯洗涤电机继电器(预留) | 输出 | C5 | 前洗涤开关 | 输入 |
| B5 | 前刮水器低速输出 | 输出 | C6 | 后刮水器间歇 | 输入 |
| B7 | 功率地 | 输出 | CT | ACC_IN | 输入 |
| B8 | 左前门解锁 | 输出 | C8 | 前刮水器间开关/自动刮 | 输入 |
| 水器挡(雨量环境光配置版) |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
