摘要整理长安CS35多媒体电脑(8针+8针+20针+10针)相关端子资料。

整理长安CS35多媒体电脑(8针+8针+20针+10针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图与表图

下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。

长安CS35多媒体电脑(8针+8针+20针+10针)端子

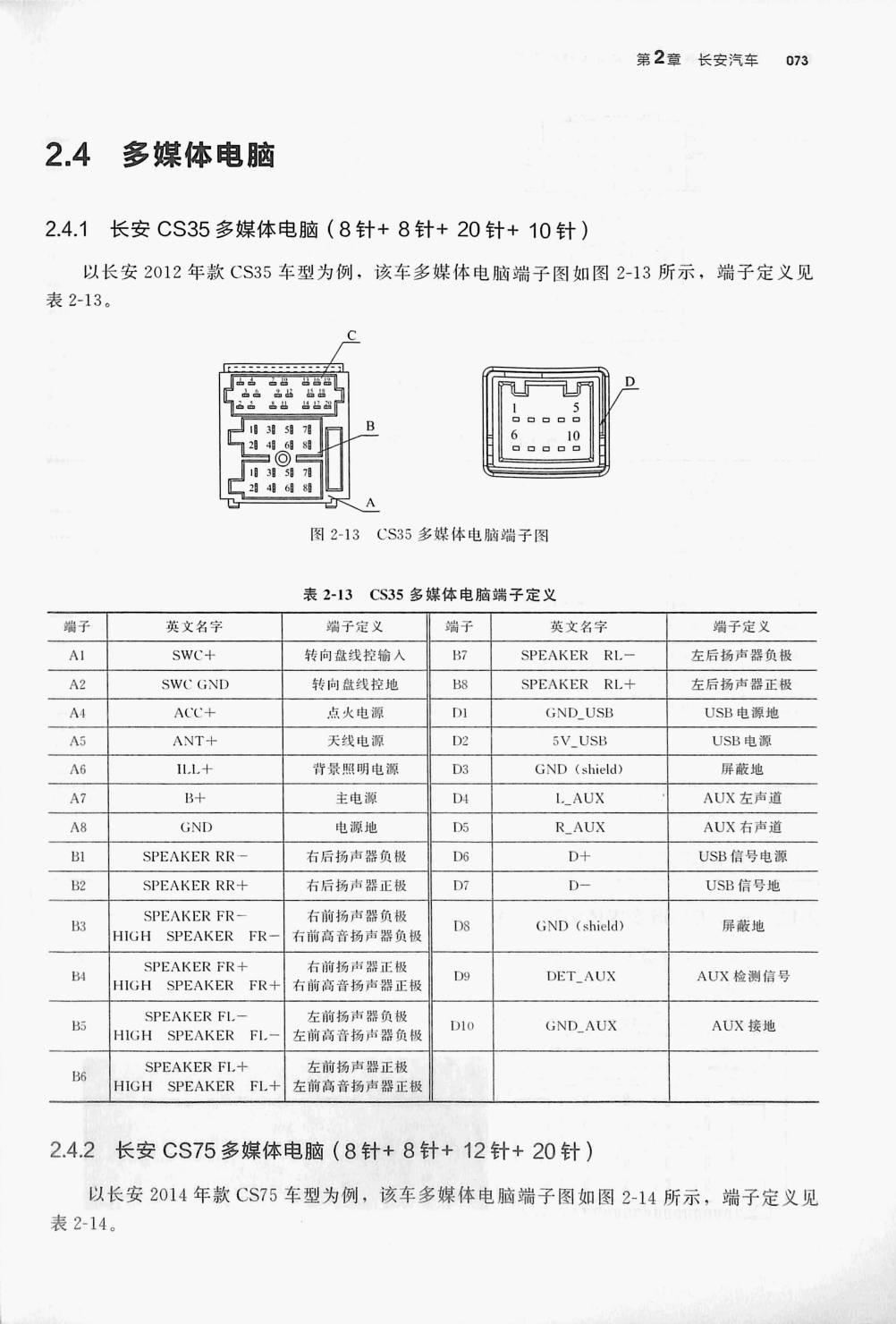

长安CS35多媒体电脑(8针+8针+20针+10针) 原始资料第73页

端子定义整理表

以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

表2-13。

端子 端子定义 / 线色 / 测试条件 / 正常值
00aa
6 10
口口

表2-13 CS35 多媒体电脑端子定义

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4 信息5 信息6
端子 英文名宇 端子定义 端子 英文名字 端子定义
A1 SWC+ 转向盘线控输入 B7 SPEAKER RL- 左后扬声器负极
A2 SWC GND 转向盘线控地 B8 SPEAKER RL+ 左后扬声器正极
A4 ACC十 点火电源 DI GND_USB USB 电源地
A5 ANT+ 天线电源 D2 5V_USB USB电源
A6 ILL+ 背景照明电源 D3 GND (shield) 屏蔽地
A？ B+ 主电源 D4 L_AUX AUX 左声道
A8 GND 电源地 D5 R_AUX AUX 右声道
BI SPEAKER RR- 右后扬声器负极 D6 D+ USB 信号电源
B2 SPEAKER RR+ 右后扬声器正极 D7 D- USB 信号地
SPEAKER FR- 右前扬声器负极
B3 DS GND (shield) 屏蔽地
HIGH SPEAKER FR- 右前高音扬声器负极
B4 SPEAKER FR+ 有前扬声器正极 D9 DET_AUX AUX 检测信号
HIGH SPEAKER FR+ 冇前高音扬声器正极
SPEAKER FL.— 左前扬声器负极
B5 HIGH SPEAKER FL= 左前高音扬声器负极 D10 GND_AUX AUX接地
SPEAKER FL+ 左前扬声器正极
B6 HIGH SPEAKER FL+ 左前高音扬声器正极

说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
