上海大众辉昂基本装备电路图

2024年10月22日 20:20:00肖师傅

肖师傅

管理员, Keymaster

4751
文章

1
粉丝

电路速查评论2阅读模式

摘要上海大众辉昂基本装备电路图资料。

上海大众辉昂基本装备电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

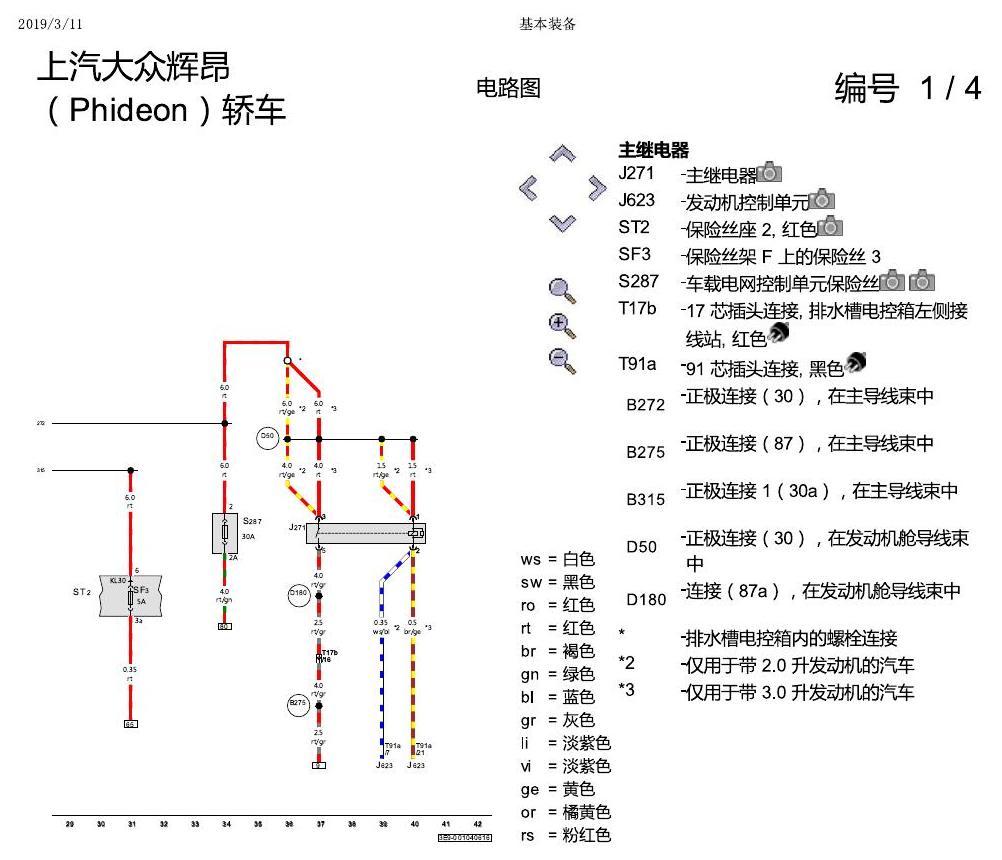

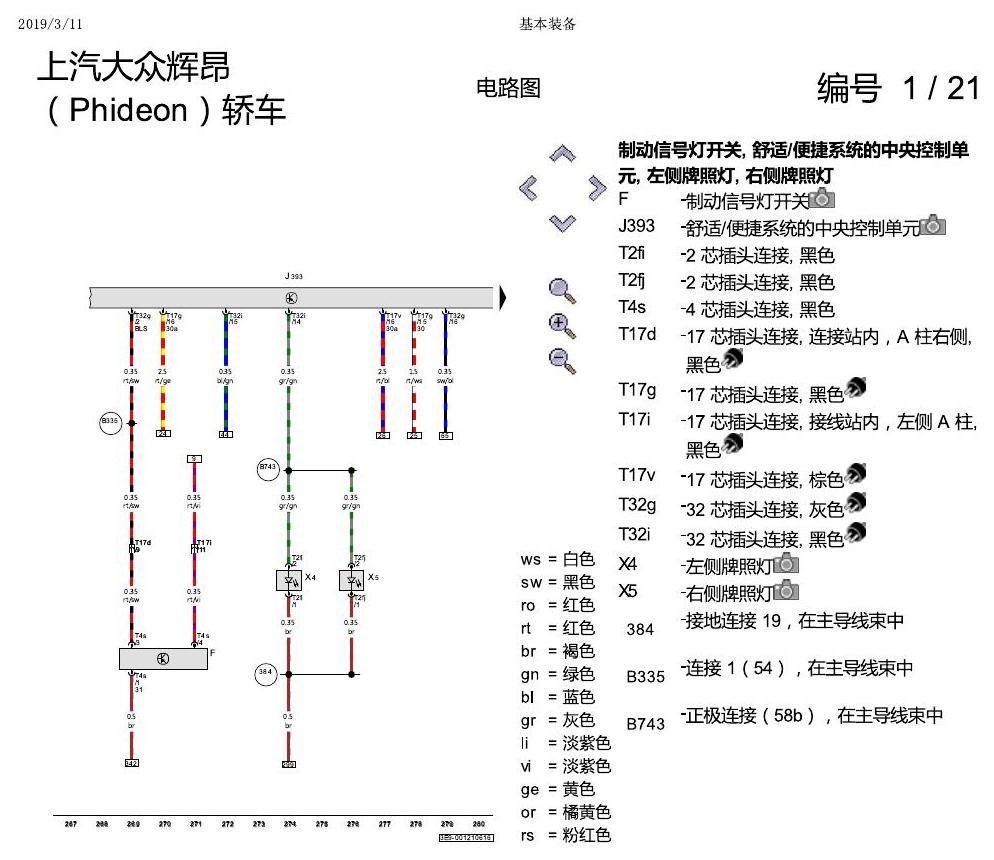

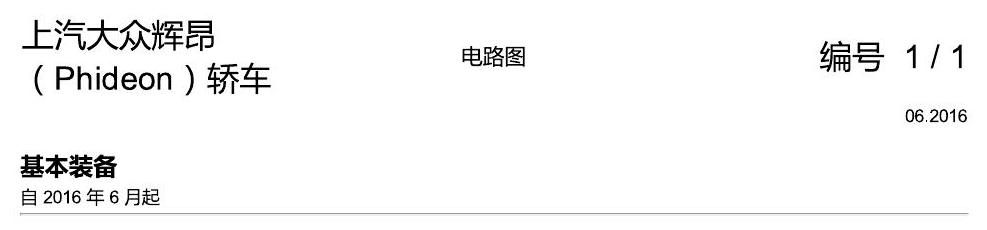

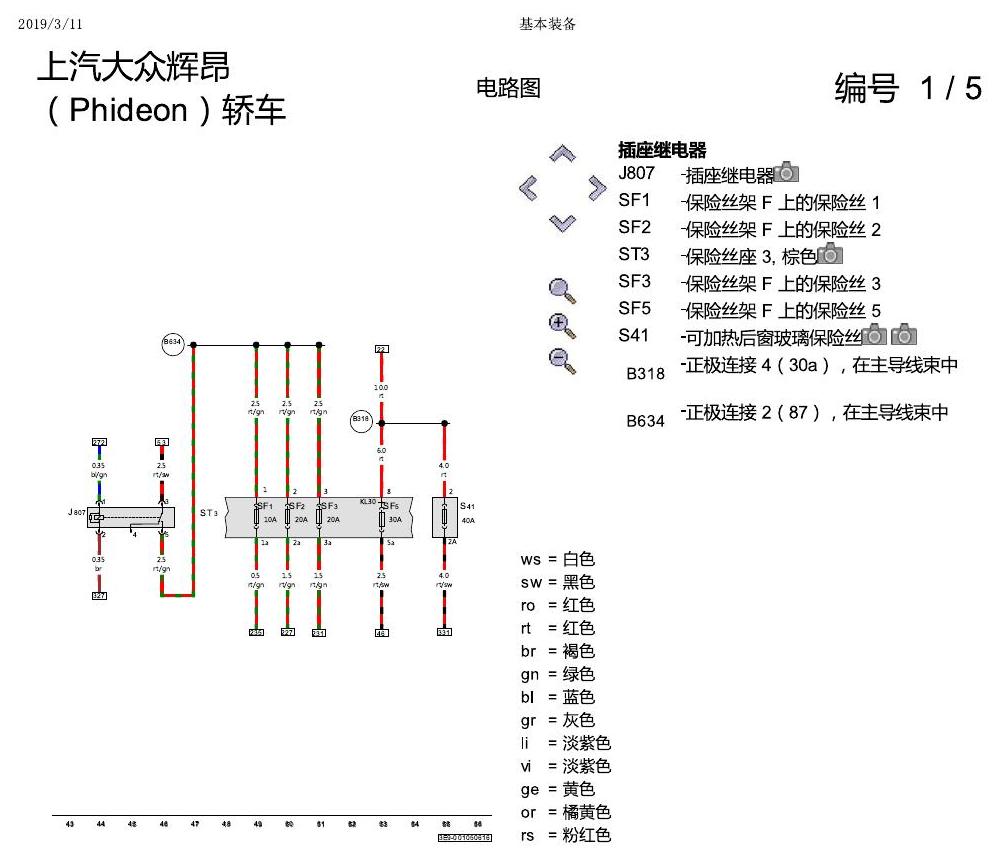

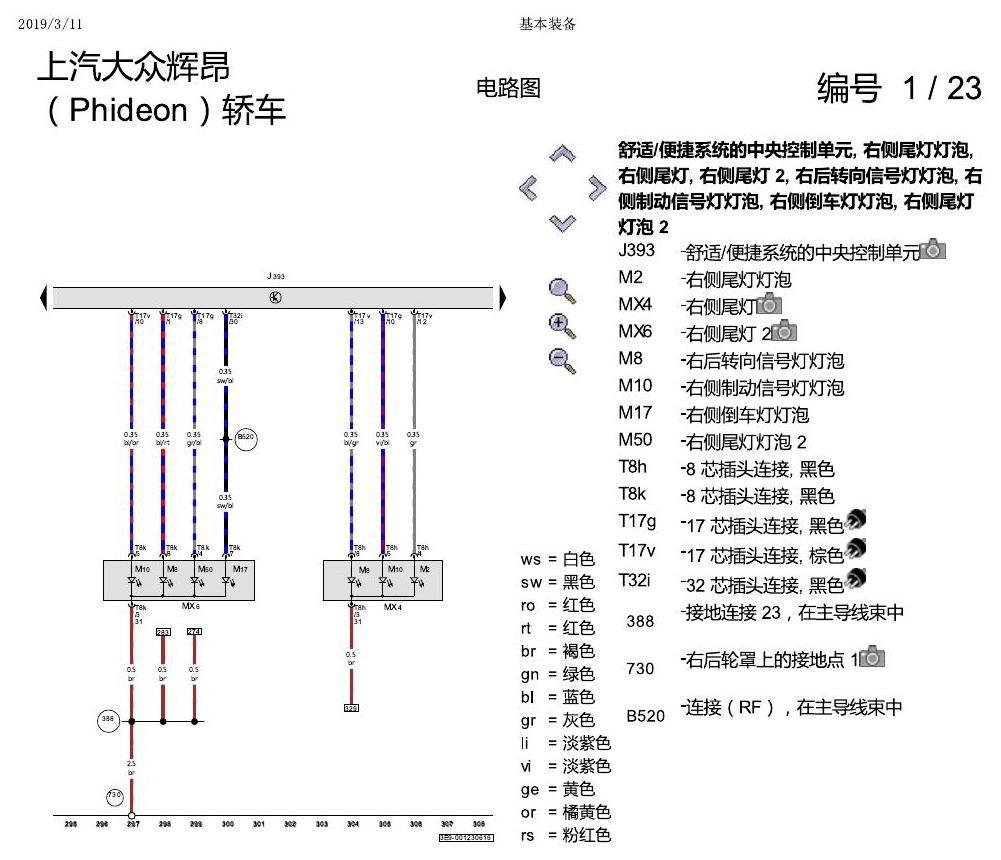

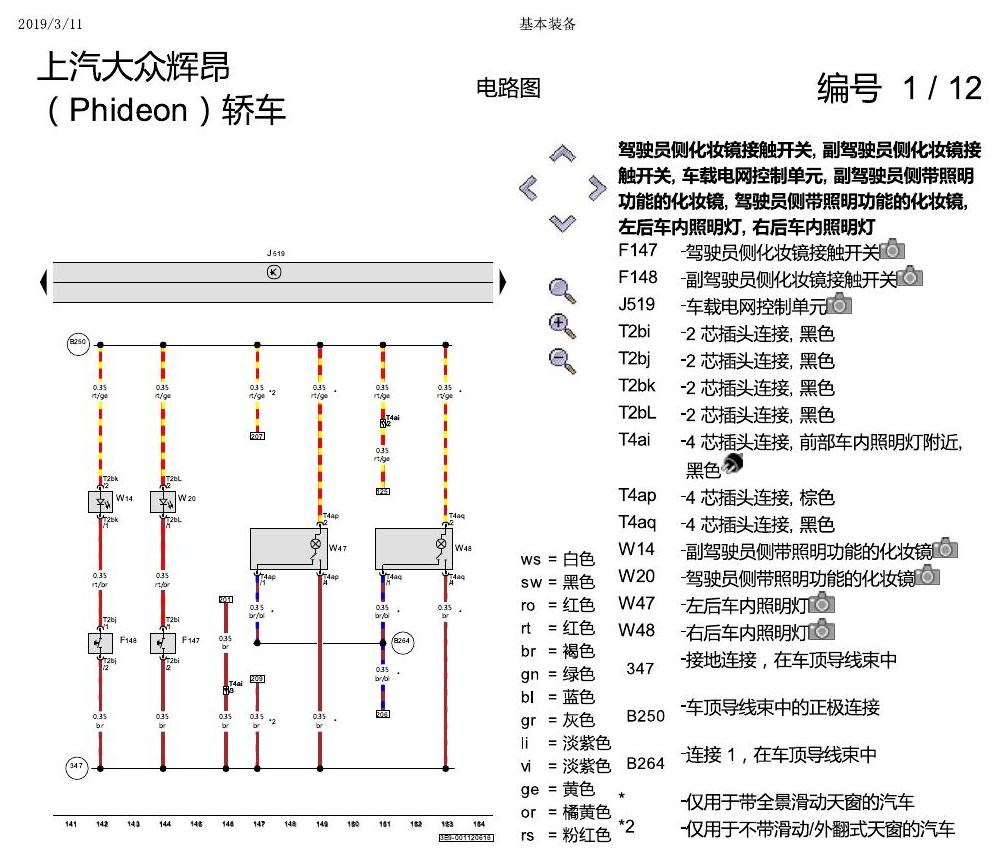

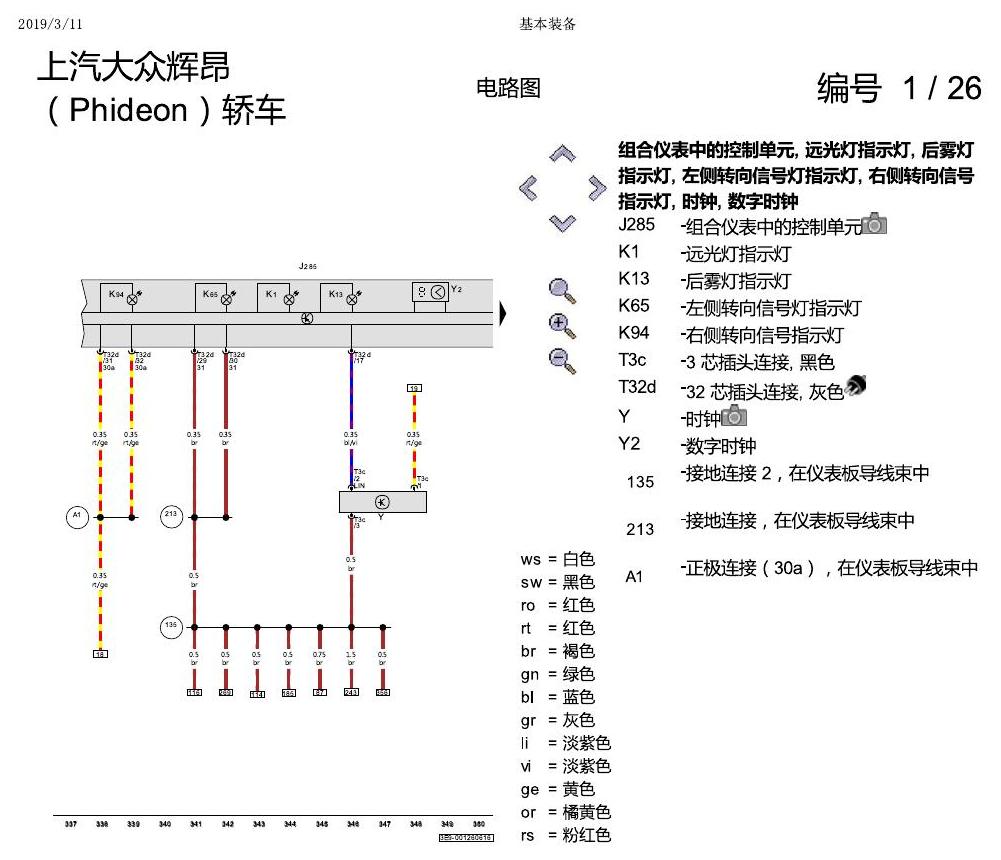

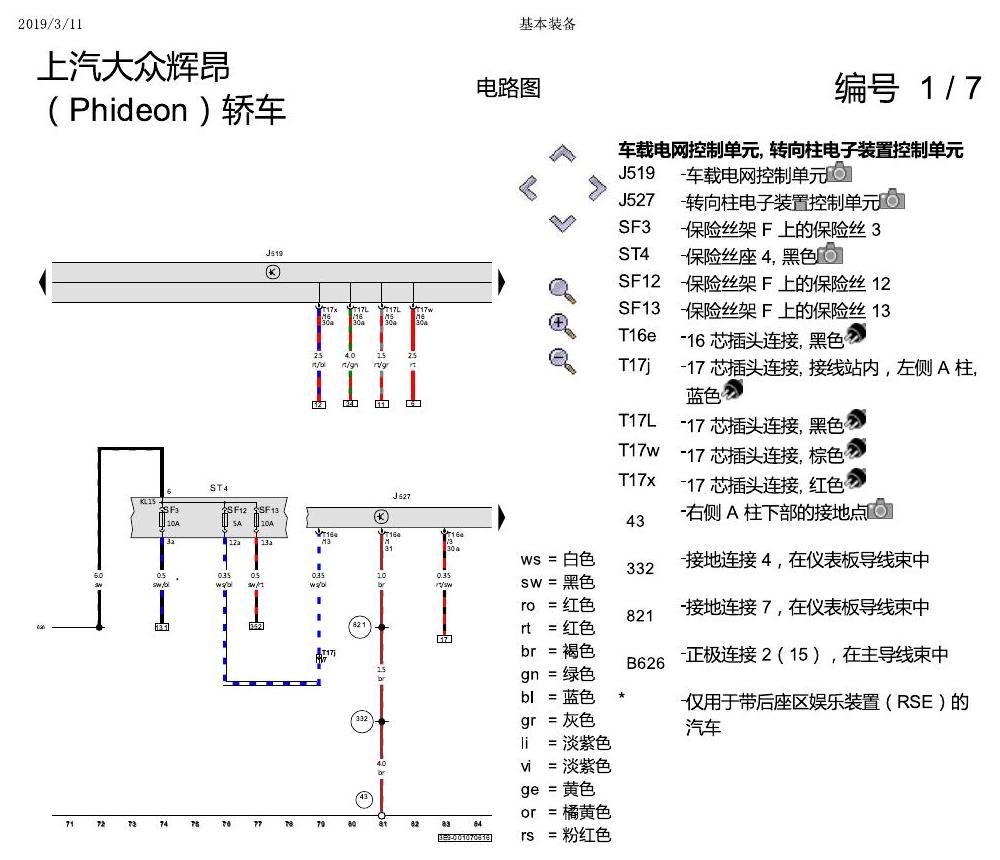

下方为原始资料图，共 29 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

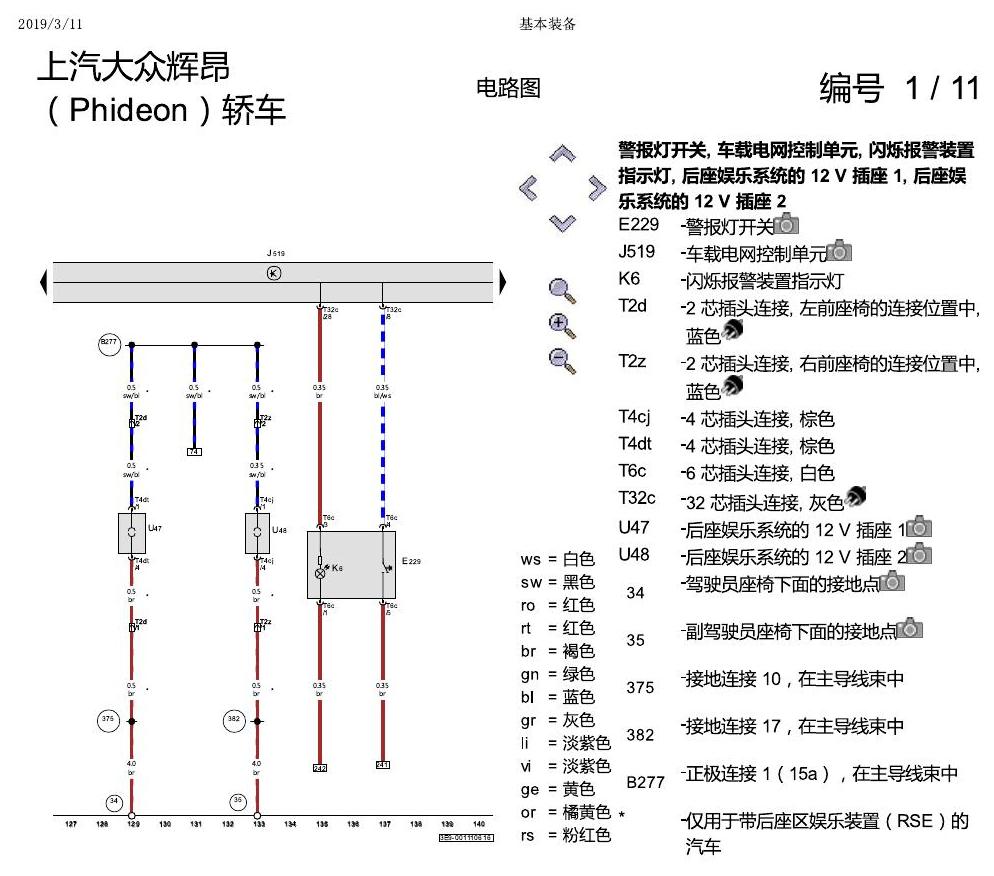

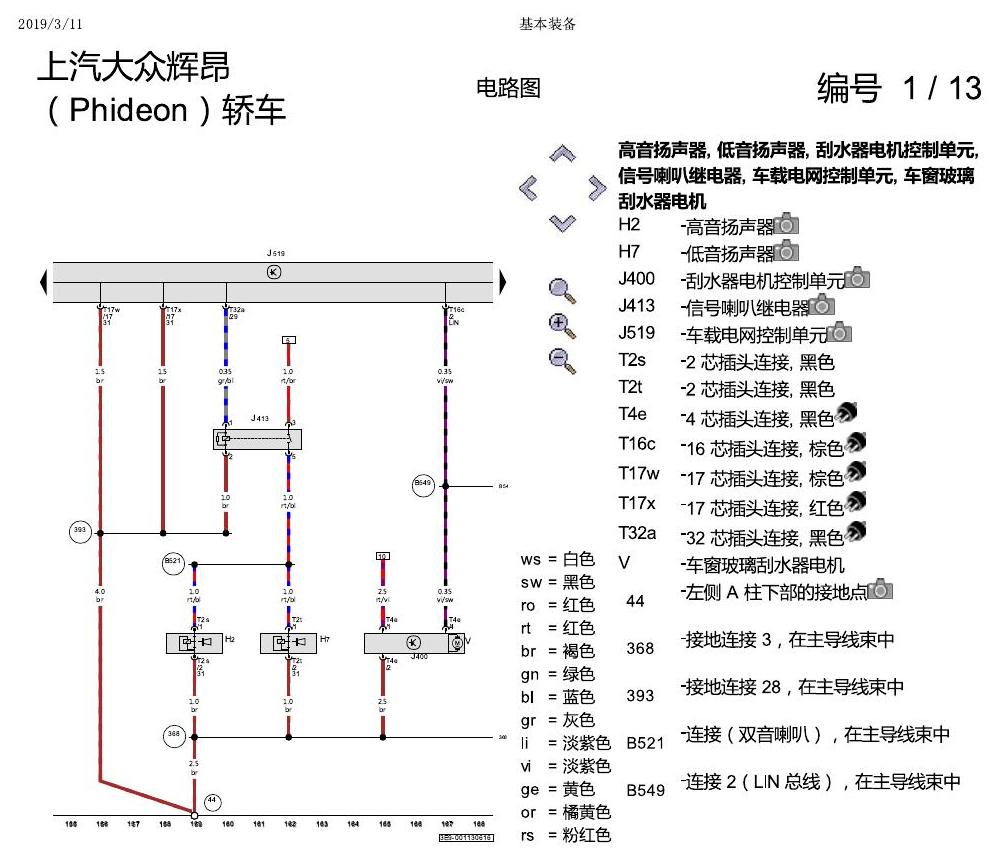

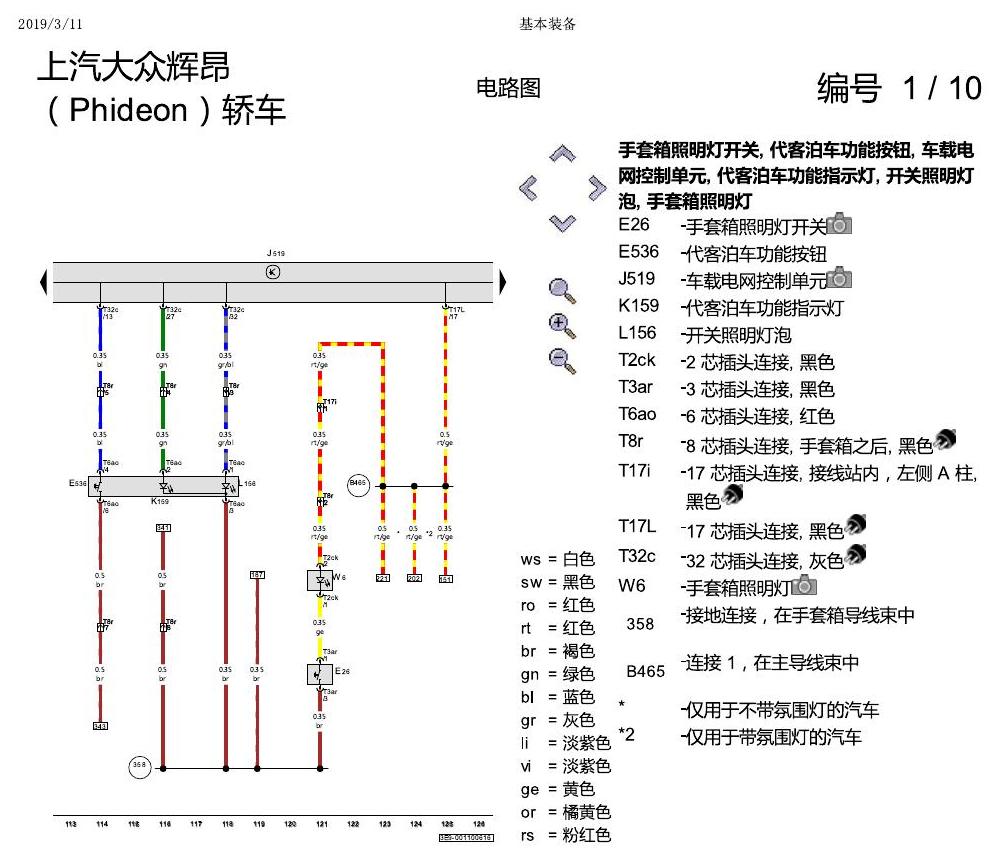

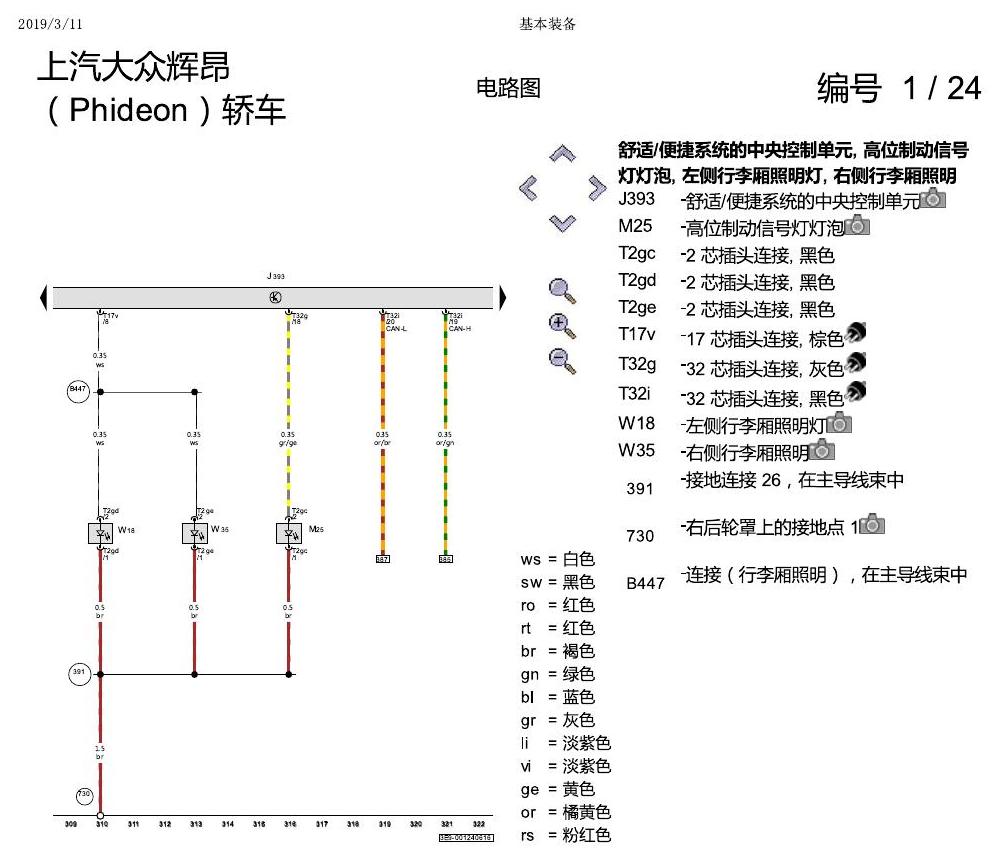

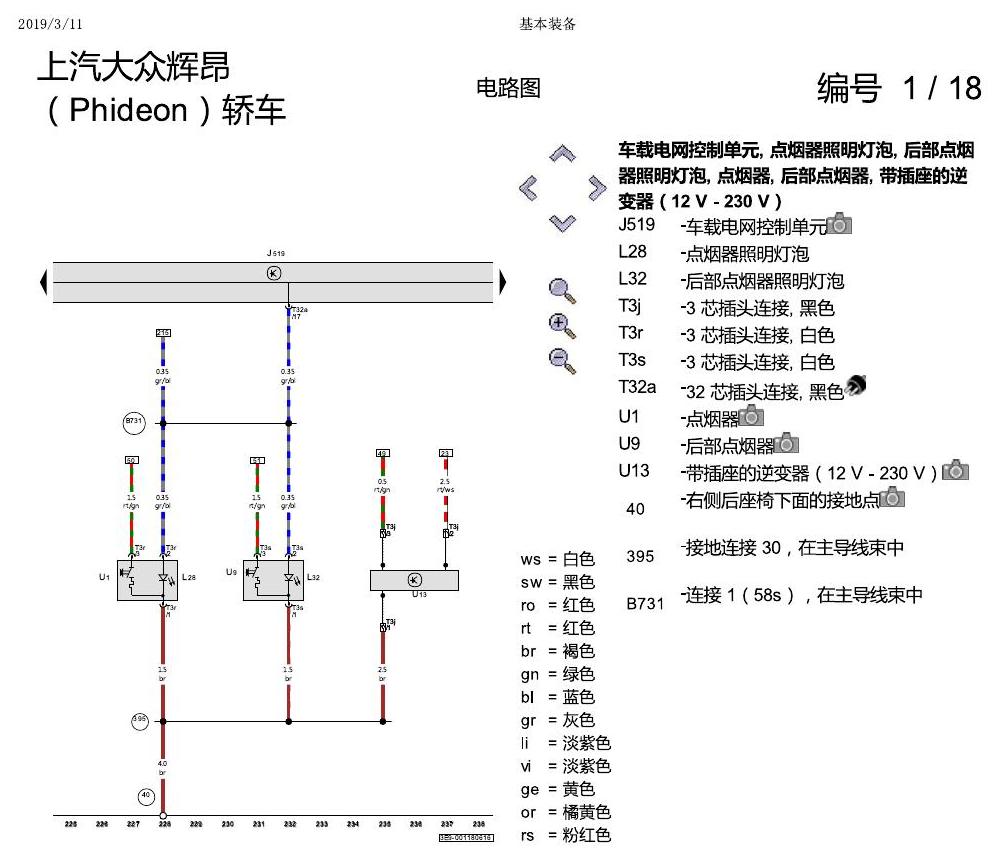

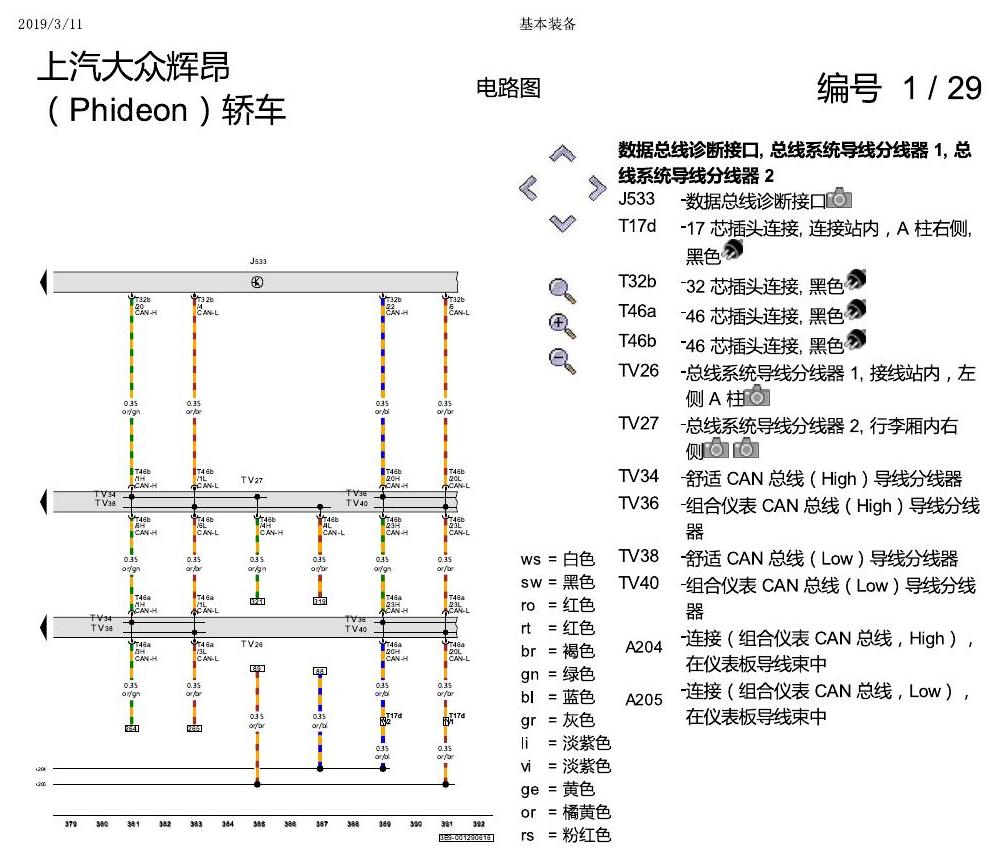

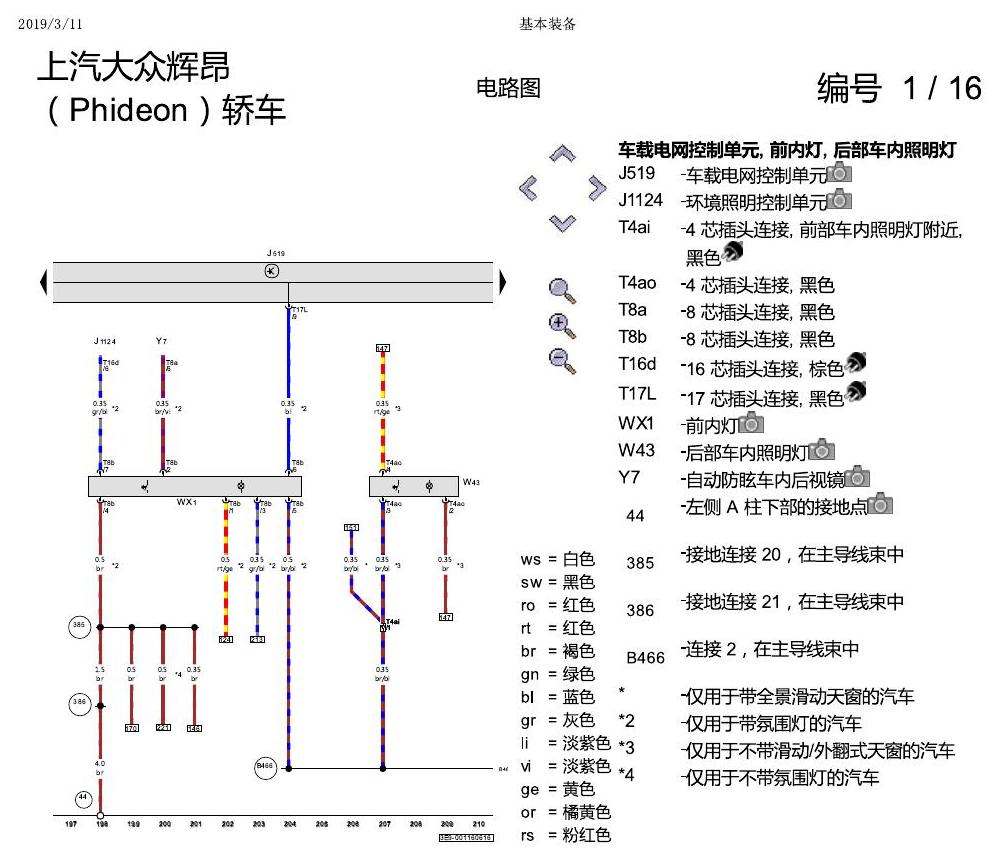

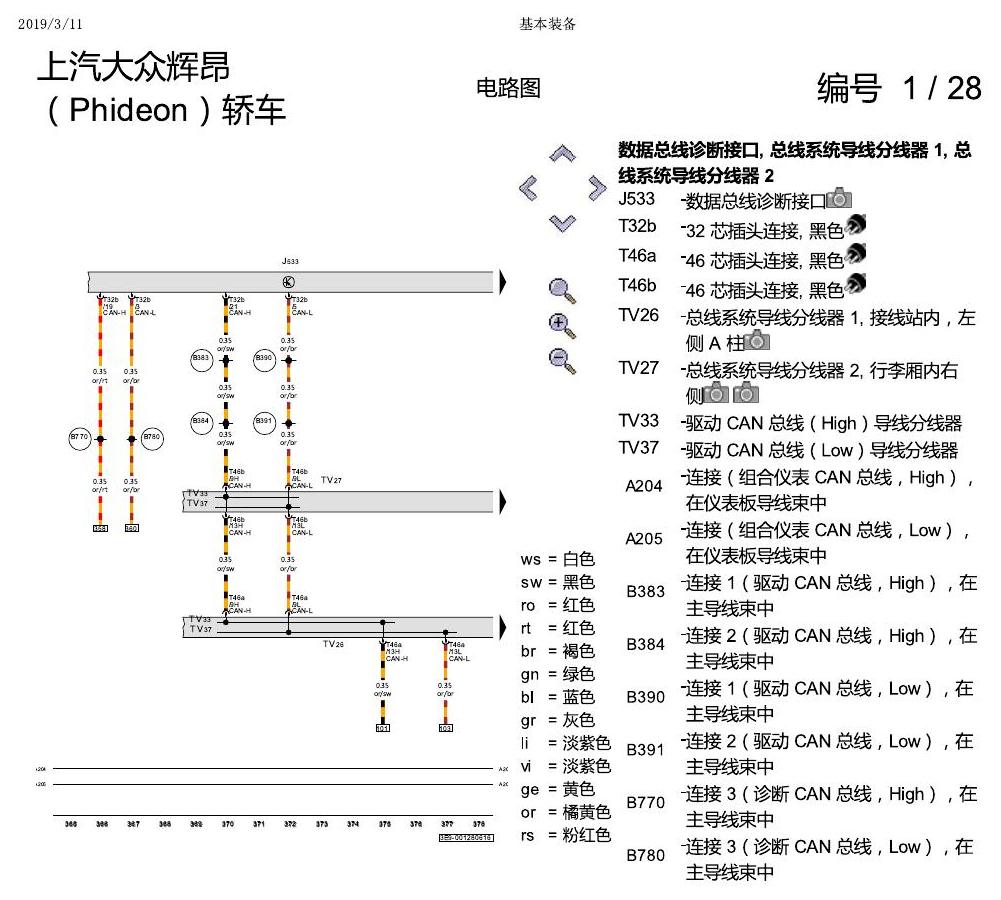

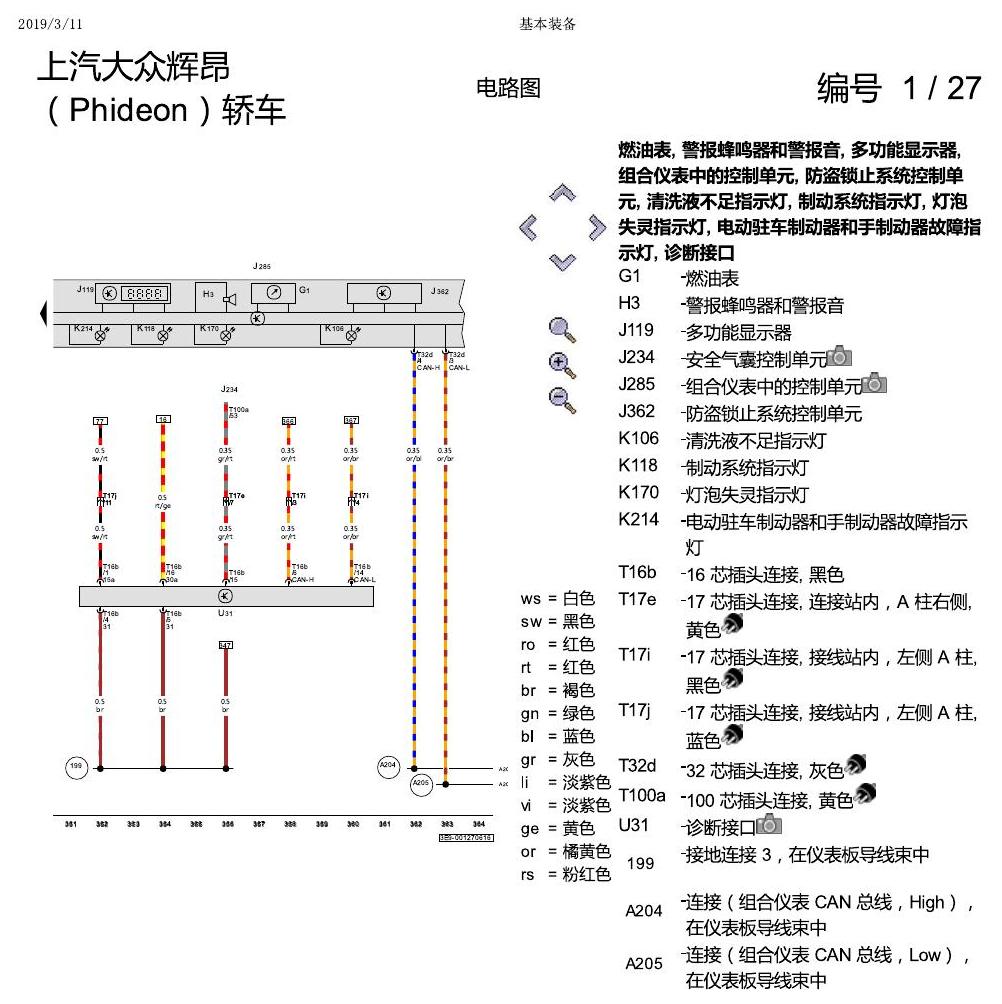

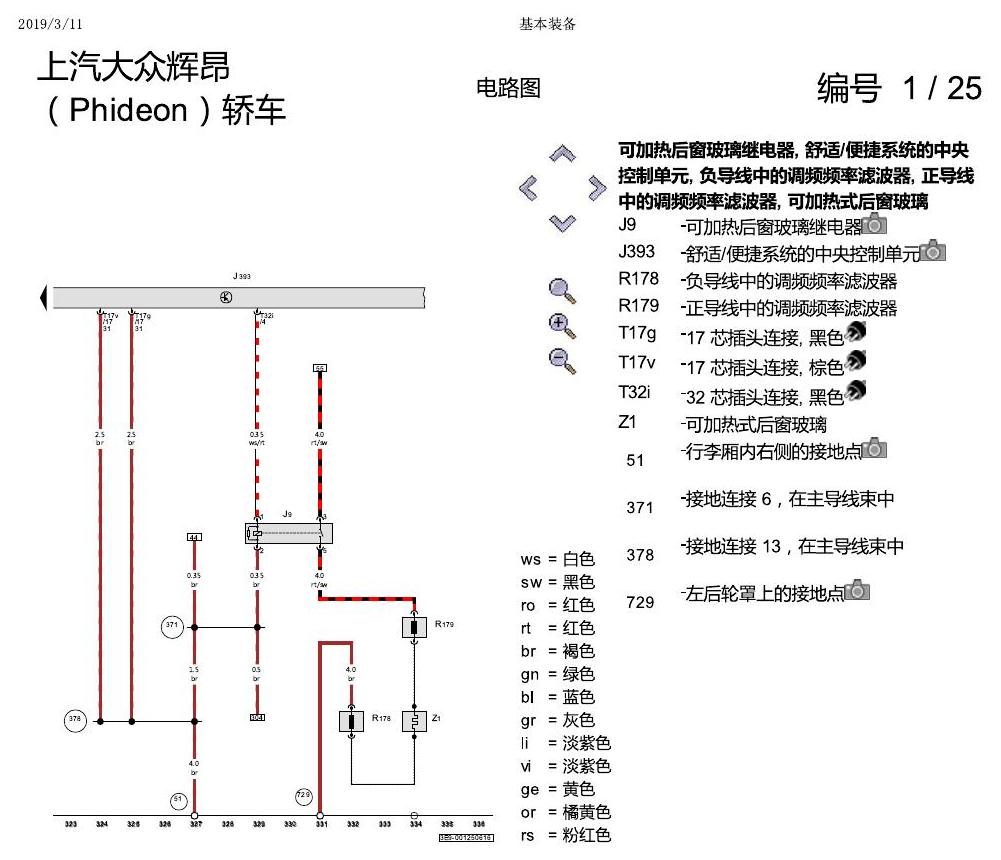

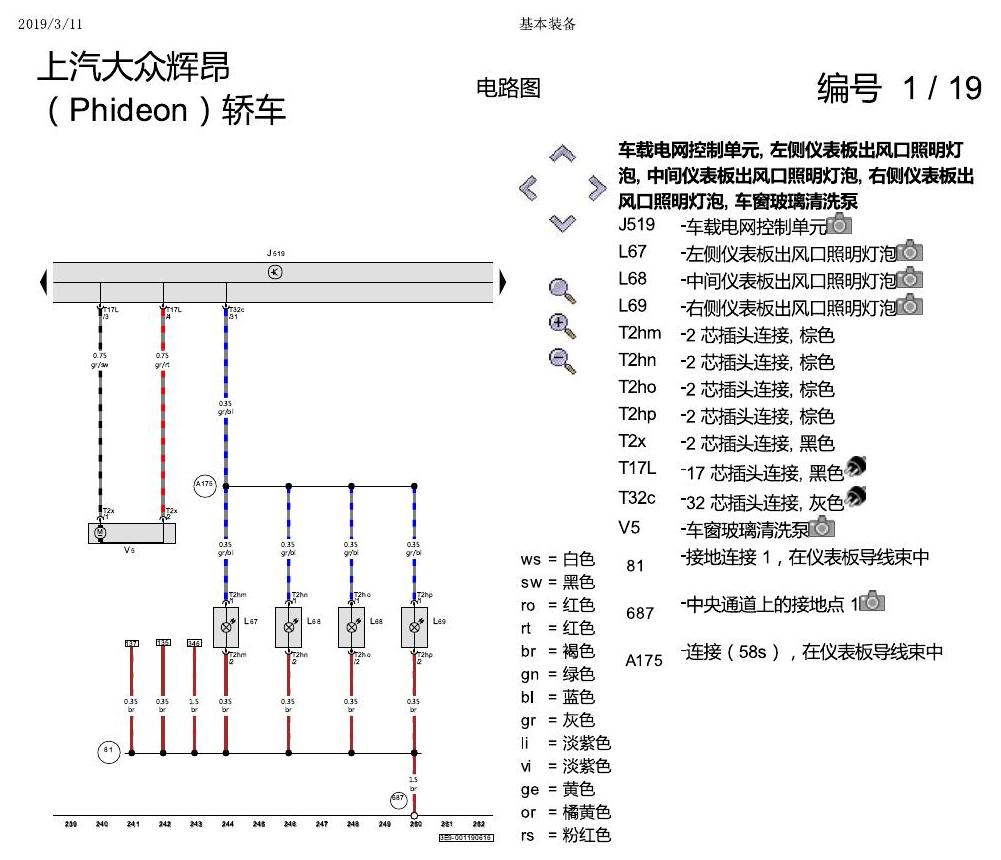

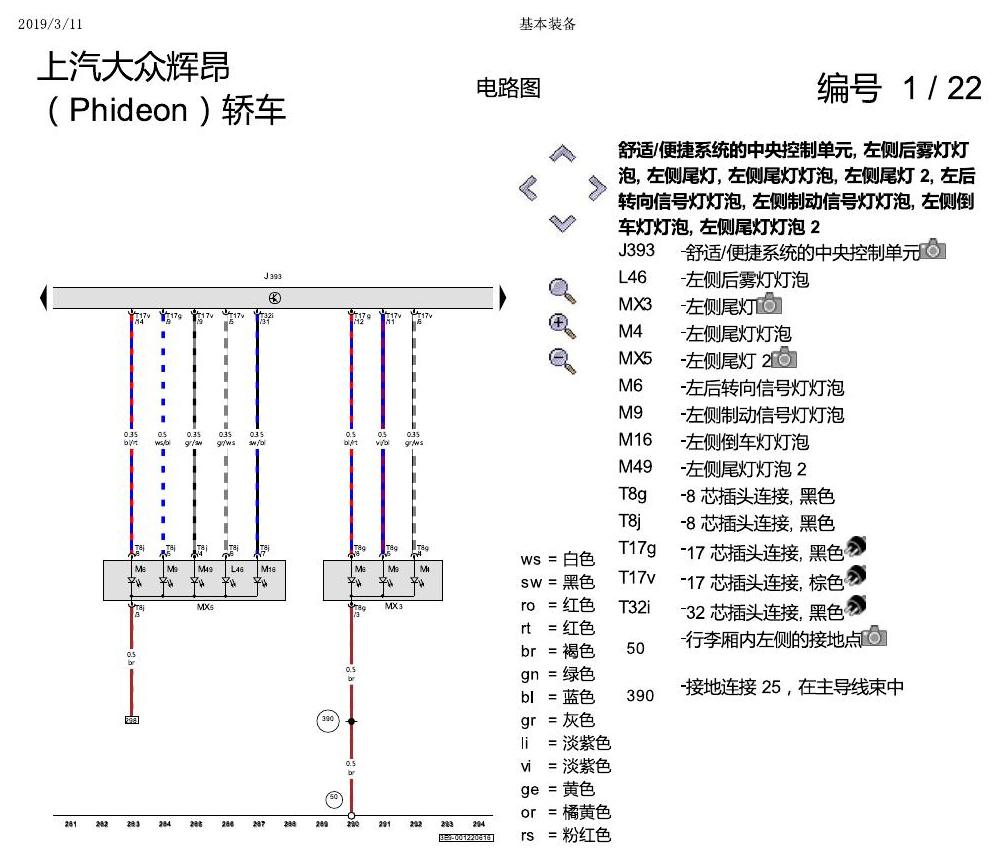

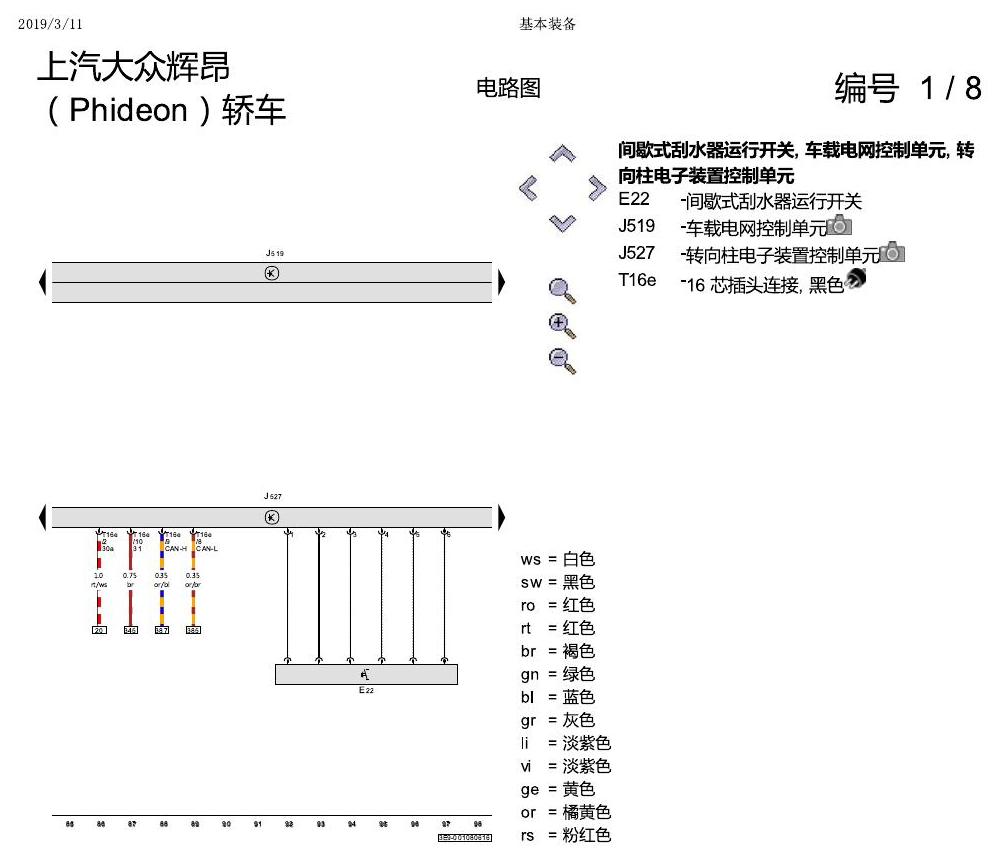

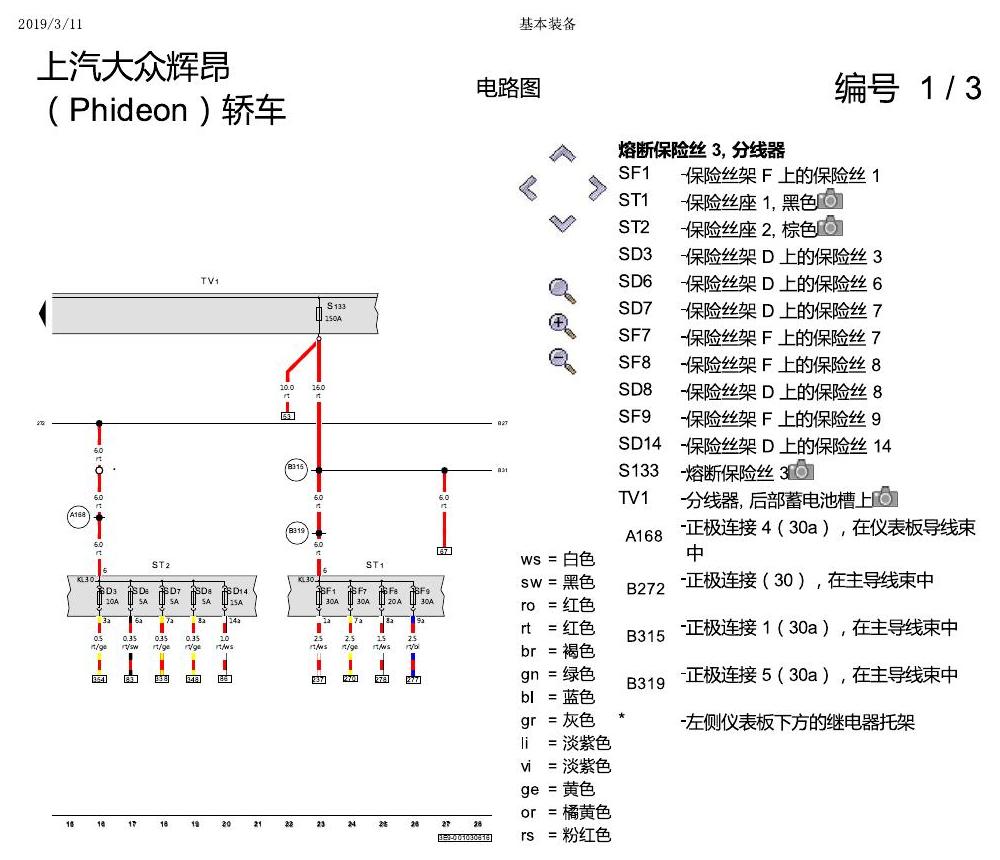

上海大众辉昂基本装备电路图 — 上海大众辉昂基本装备电路图原始资料第1页

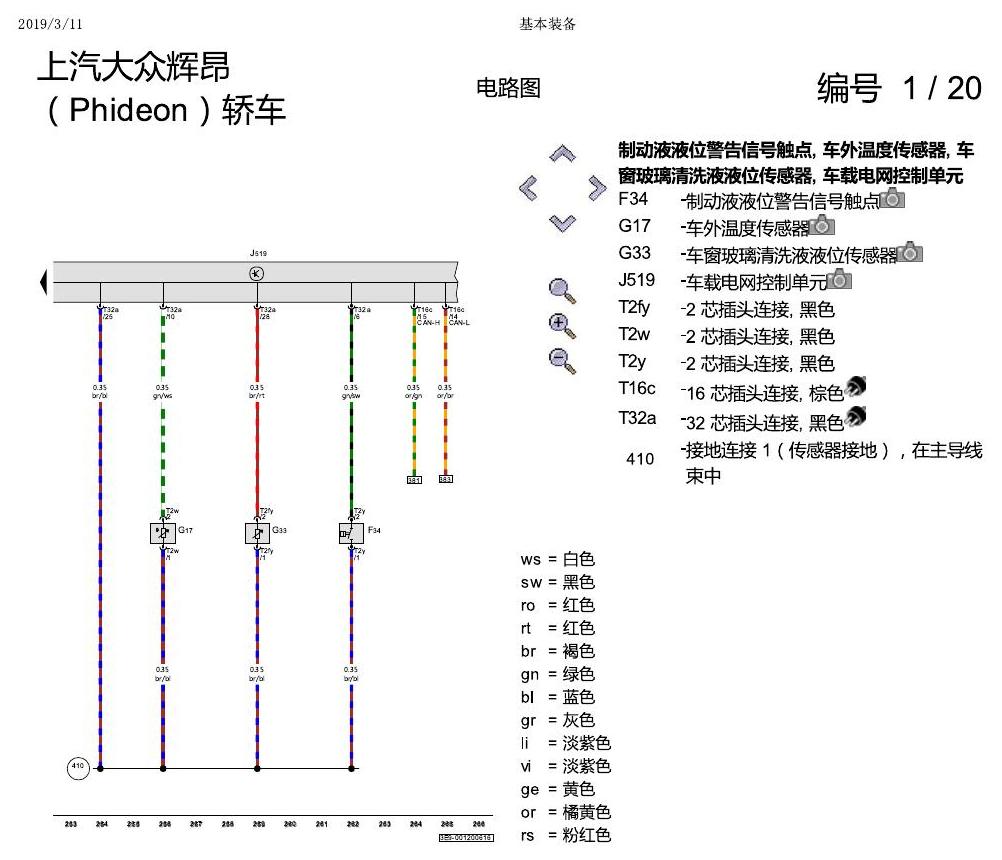

上海大众辉昂基本装备电路图 — 上海大众辉昂基本装备电路图原始资料第2页

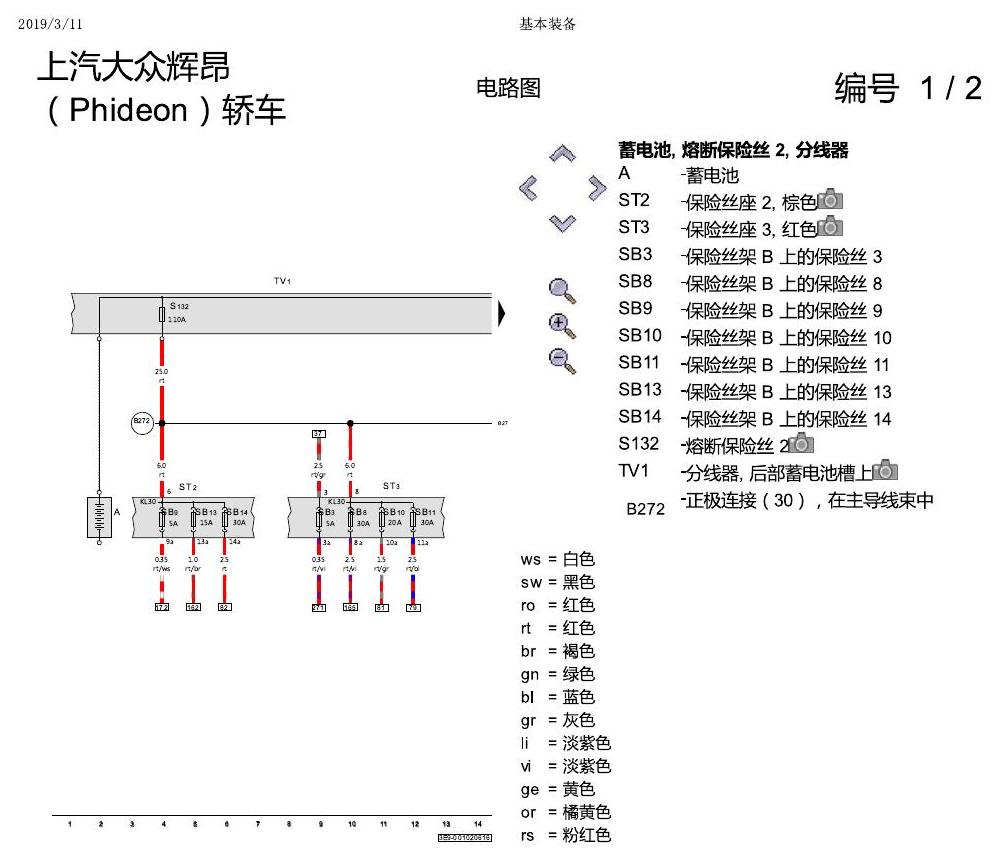

上海大众辉昂基本装备电路图 — 上海大众辉昂基本装备电路图原始资料第3页

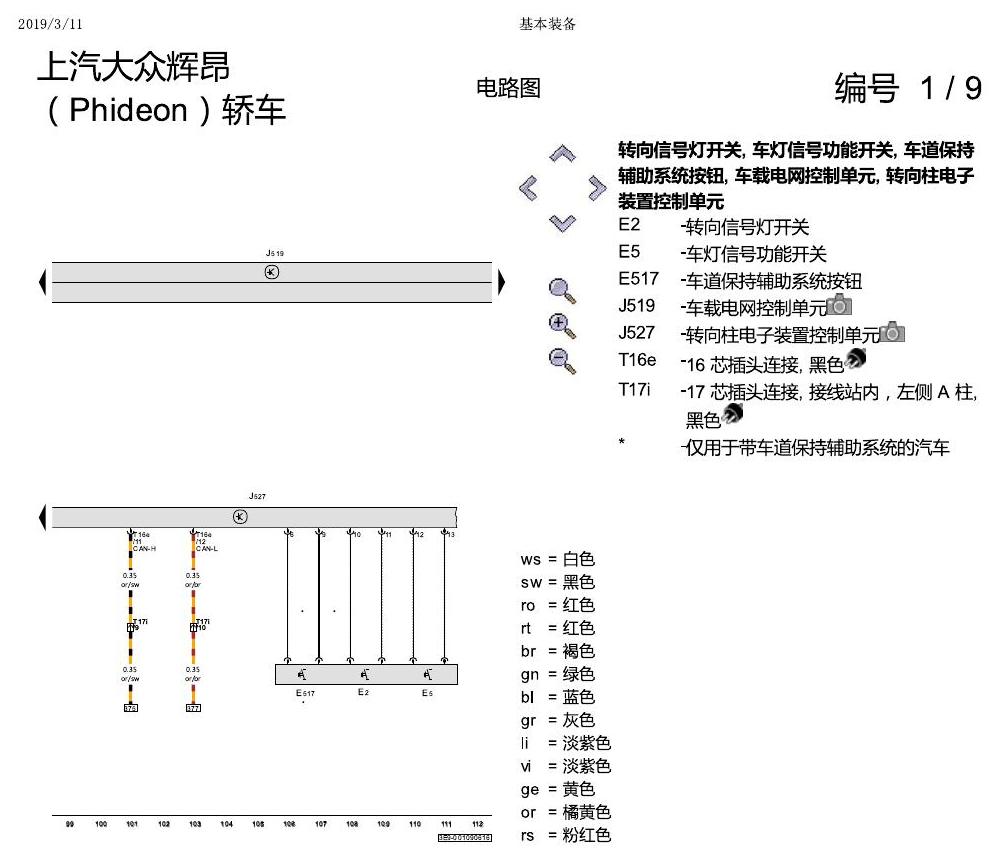

上海大众辉昂基本装备电路图 — 上海大众辉昂基本装备电路图原始资料第4页

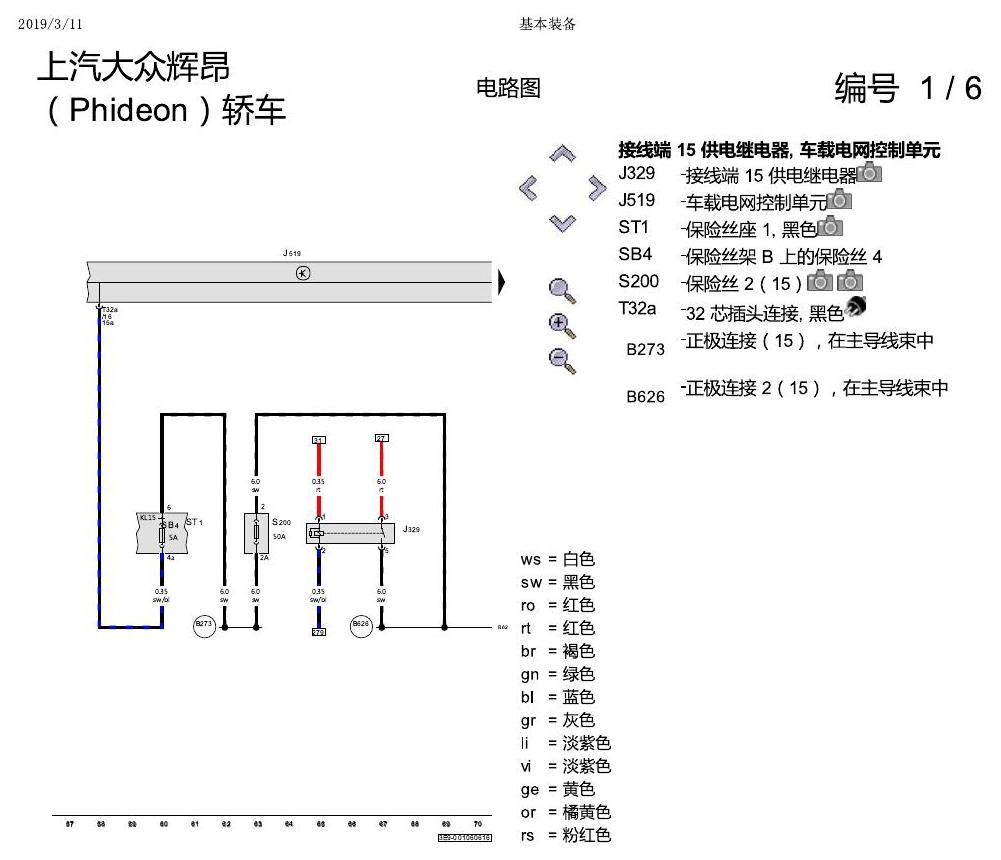

上海大众辉昂基本装备电路图 — 上海大众辉昂基本装备电路图原始资料第5页

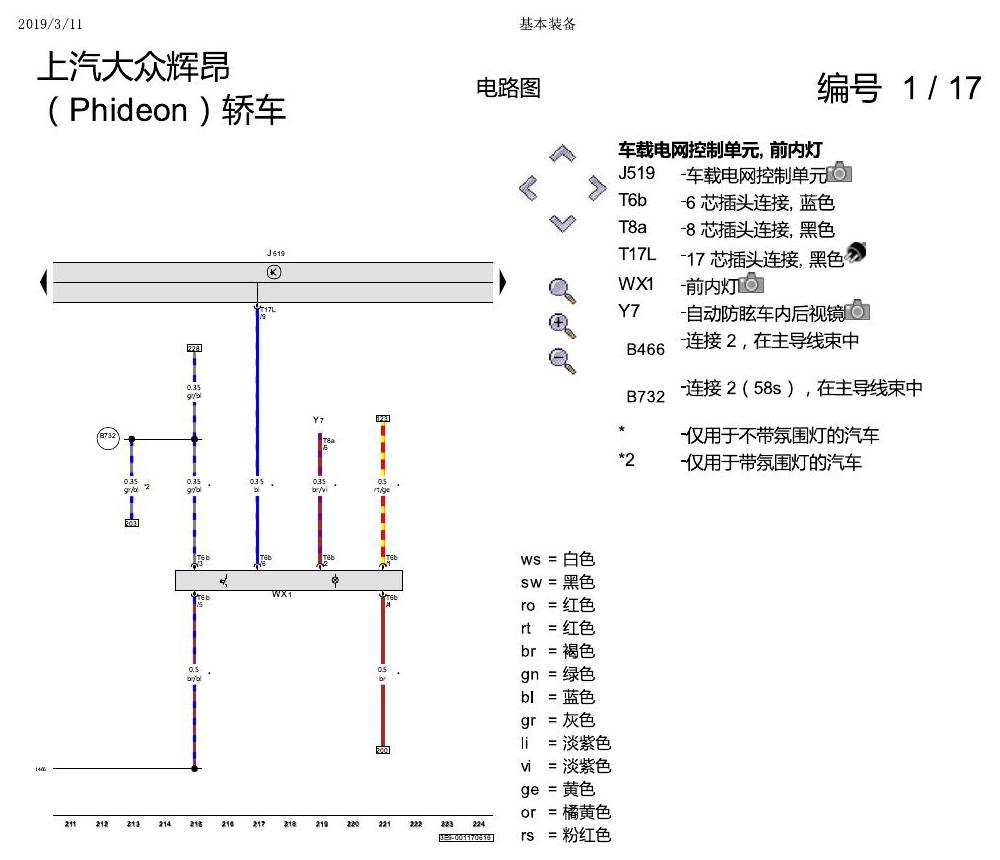

上海大众辉昂基本装备电路图 — 上海大众辉昂基本装备电路图原始资料第6页

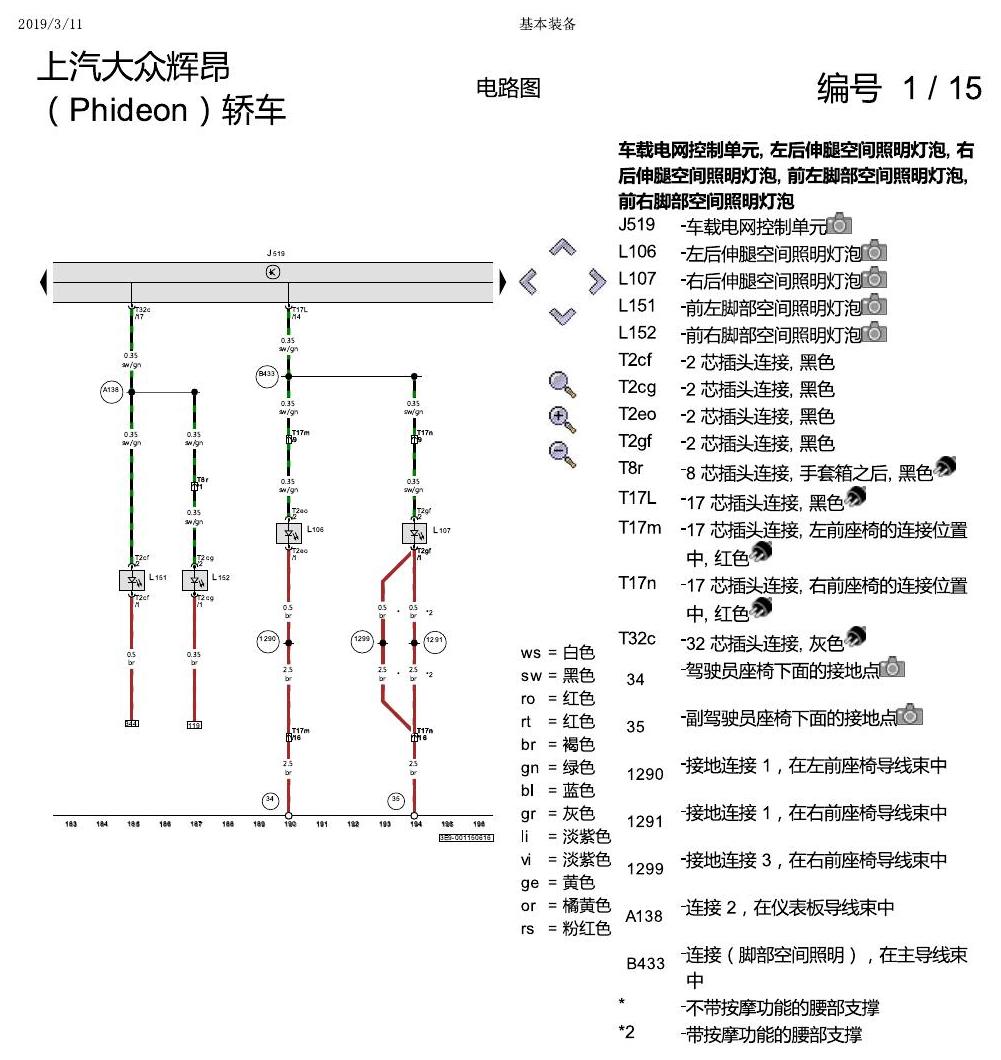

上海大众辉昂基本装备电路图 — 上海大众辉昂基本装备电路图原始资料第7页

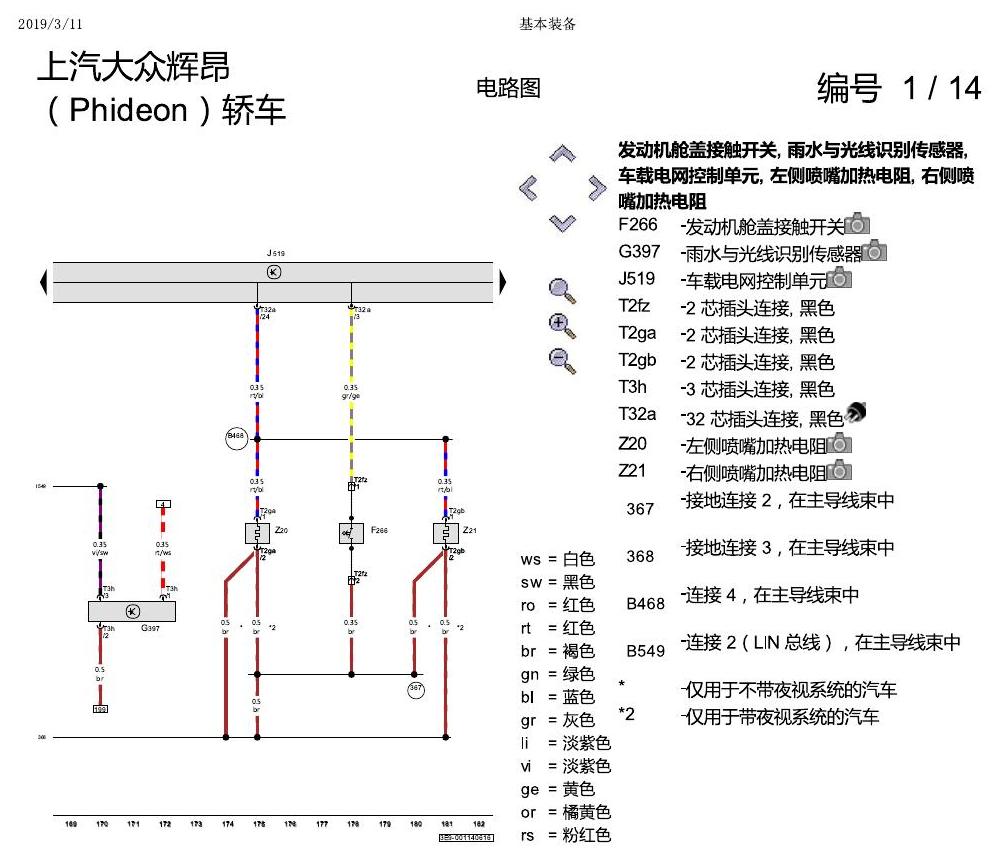

上海大众辉昂基本装备电路图 — 上海大众辉昂基本装备电路图原始资料第8页

上海大众辉昂基本装备电路图 — 上海大众辉昂基本装备电路图原始资料第9页

上海大众辉昂基本装备电路图 — 上海大众辉昂基本装备电路图原始资料第10页

上海大众辉昂基本装备电路图 — 上海大众辉昂基本装备电路图原始资料第11页

上海大众辉昂基本装备电路图 — 上海大众辉昂基本装备电路图原始资料第12页

上海大众辉昂基本装备电路图 — 上海大众辉昂基本装备电路图原始资料第13页

上海大众辉昂基本装备电路图 — 上海大众辉昂基本装备电路图原始资料第14页

上海大众辉昂基本装备电路图 — 上海大众辉昂基本装备电路图原始资料第15页

上海大众辉昂基本装备电路图 — 上海大众辉昂基本装备电路图原始资料第16页

上海大众辉昂基本装备电路图 — 上海大众辉昂基本装备电路图原始资料第17页

上海大众辉昂基本装备电路图 — 上海大众辉昂基本装备电路图原始资料第18页

上海大众辉昂基本装备电路图 — 上海大众辉昂基本装备电路图原始资料第19页

上海大众辉昂基本装备电路图 — 上海大众辉昂基本装备电路图原始资料第20页

上海大众辉昂基本装备电路图 — 上海大众辉昂基本装备电路图原始资料第21页

上海大众辉昂基本装备电路图 — 上海大众辉昂基本装备电路图原始资料第22页

上海大众辉昂基本装备电路图 — 上海大众辉昂基本装备电路图原始资料第23页

上海大众辉昂基本装备电路图 — 上海大众辉昂基本装备电路图原始资料第24页

上海大众辉昂基本装备电路图 — 上海大众辉昂基本装备电路图原始资料第25页

上海大众辉昂基本装备电路图 — 上海大众辉昂基本装备电路图原始资料第26页

上海大众辉昂基本装备电路图 — 上海大众辉昂基本装备电路图原始资料第27页

上海大众辉昂基本装备电路图 — 上海大众辉昂基本装备电路图原始资料第28页

上海大众辉昂基本装备电路图 — 上海大众辉昂基本装备电路图原始资料第29页

核对说明

同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。

资料说明：本页内容由维修资料整理转换，主要用于维修技师检修、线路核对和学习参考。不同年款、配置和市场版本可能存在差异，实际维修请以车辆实物、诊断结果和原厂最新资料为准。如相关权利方认为内容不宜展示，可联系我们处理。
