2024+ 特斯拉 Model 3 左侧B柱外饰板更换：两颗4 N·m螺栓与摄像头钥匙恢复

2024 年及更新款 Model 3 的左侧 B 柱外饰板集成摄像头、卡片钥匙读卡器和蓝牙端点。更换饰板时，机械拆装只是前半段；连接恢复、软件更新、摄像头校准及钥匙功能检查同样属于交车前的关键步骤。下文适用于左舵车型的左侧饰板，作业前先按车辆配置核对原厂页面。

适用范围与原厂参数

• 车型：Model 3 2024+，左舵车型，左侧 B 柱外饰板。
• 外饰板固定螺栓 2 颗：安装扭矩 4 N·m，原厂列为可重复使用，推荐 8 mm 套筒。
• 饰板密封条固定卡子 2 个；饰板背面在拆离车身前还有摄像头和天线两个电气连接器。
• 原厂校正代码 1220010032，FRT 0.18。软件例程会随车辆软件版本变化，执行时以车辆和 Toolbox 中实际可用的例程为准。

这块外饰板不是一片单独的塑料盖板。原厂要求更换驾驶侧饰板时同时更换左侧 DAS 摄像头、外部 NFC 卡片钥匙读卡器和左侧蓝牙端点。零件与车辆配置不符时，应先核对备件，不能把旧部件随意移植或省略后续功能检查。

先找准位置和固定点

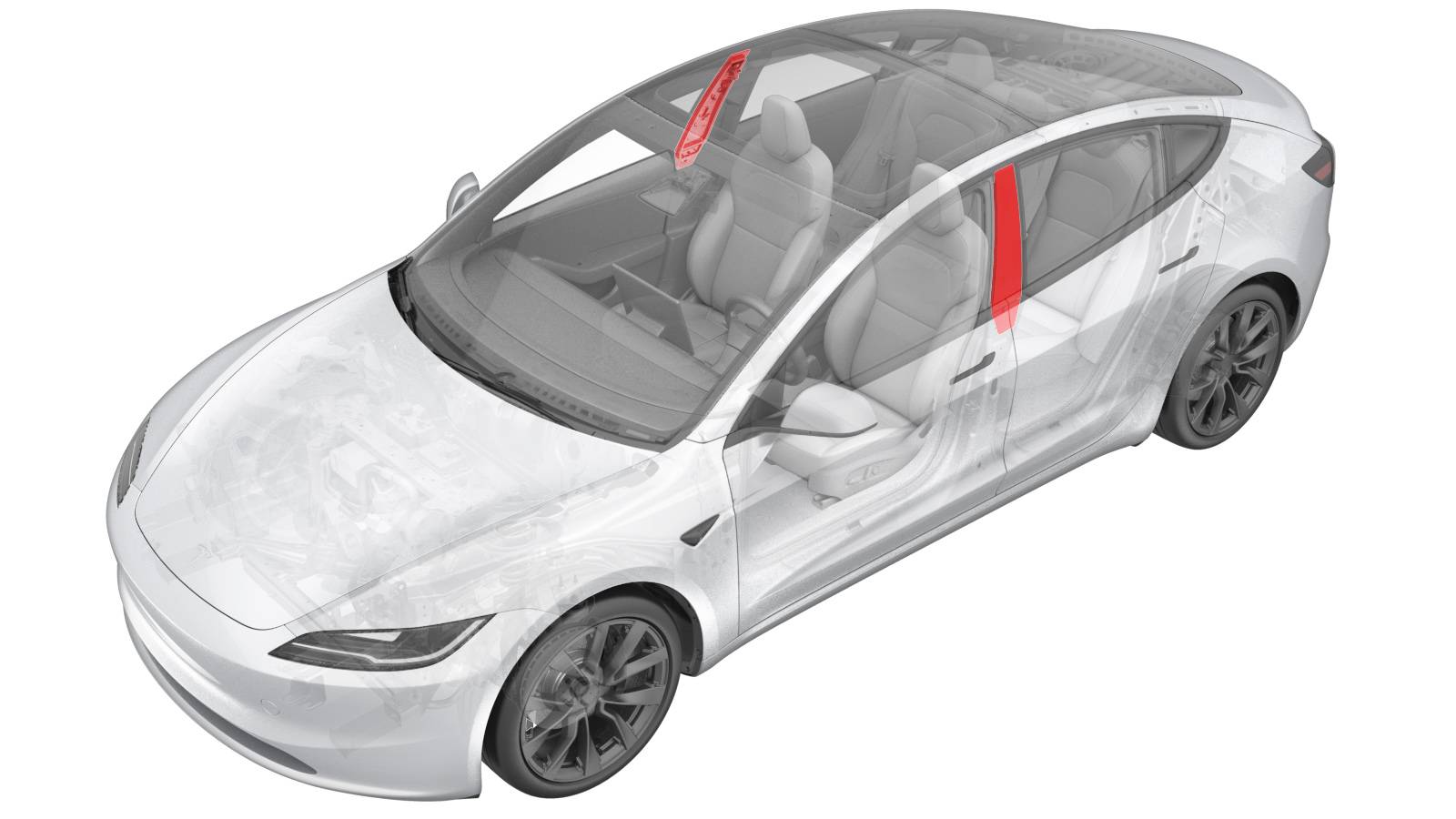

原厂整车图以红色标出 B 柱区域；本文处理驾驶侧左边，定位图用于确认车辆侧别。

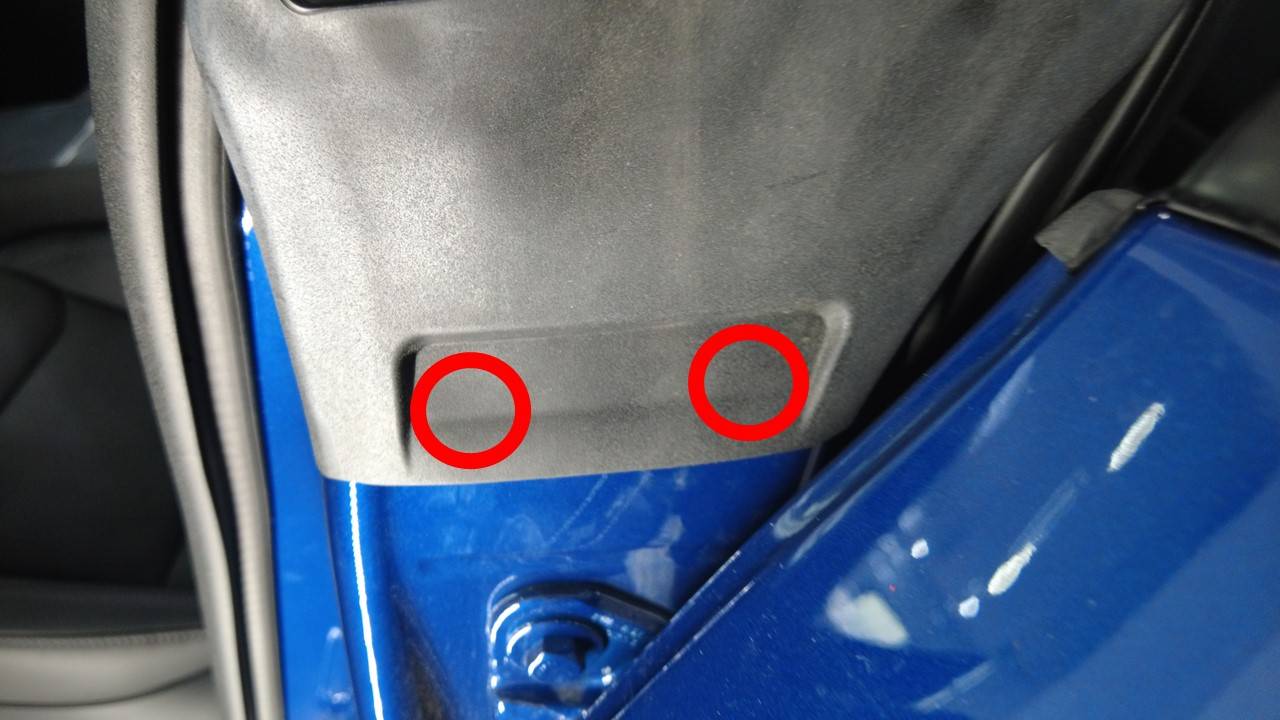

开工时打开左侧前后车门，并降下左侧车窗。先松开饰板密封条的两个卡子，再接触饰板固定螺栓。密封条覆盖位置与螺栓固定位置要分开辨认。

拆离饰板，避免牵拉连接器

拆下固定外饰板的两颗螺栓，此时不要直接把饰板向外扯开。原厂随后要求先松开饰板下部，再向下滑动使其脱离车身；饰板还连着摄像头和天线两个连接器，拉离过远会损伤线束或插头。

托住饰板后，辨清摄像头连接器和天线连接器，分别断开，再将饰板移出。原厂特别提醒不要损坏摄像头连接器；不要以牵拉线束的方式让插头脱离。

复装和功能恢复

先连接摄像头和天线连接器，再将饰板对正、卡接到车身。安装两颗螺栓并按 4 N·m 紧固，最后把密封条的两个卡子固定回原位，取下饰板保护膜。装配过程中注意连接器锁止和线束走向，避免饰板夹住线束。

原厂接着要求连接 Toolbox 3，重新安装车辆软件，清除 B 柱摄像头校准数据，并运行摄像头更新例程。其新例程 PROC_DAS_X_UPDATE-CAMERA 标注从软件版本 2026.8.6 起可用；进入车辆时必须核对实际软件版本及服务界面。中文和英文页面对旧版软件的备用命令都写有 PING-HTTP_DAS_R_B-PILLAR-CAMERA-SCRIPT，但本页对象是左侧饰板。该侧别不一致时，不应照抄这个命令执行；应先向 Tesla 服务资料或 Toolbox 确认左侧适用例程。

交车前按原厂要求确认 B 柱卡片钥匙功能。提醒车主：摄像头可能需要最多约 160 km 的手动驾驶完成自校准，自校准完成前辅助驾驶功能可能不可用；蓝牙端点更换后，原手机钥匙需要删除并重新配对。不要把 NFC 卡片与手机叠放在无线充电器上。

完工检查建议

沿饰板上下边缘检查是否均匀贴合，确认密封条两处卡子与两颗螺栓已固定；检查连接器无夹线，左侧车窗及车门可正常关闭。再核对服务模式中的摄像头例程结果、卡片钥匙识别和手机钥匙重新配对。若摄像头校准、钥匙或蓝牙功能异常，先回查对应连接器和车辆软件记录，勿仅凭外观判断作业完成。

原厂资料及关联程序

适用车型／配置：2024 年及更新款 Model 3，左舵车型。

本文维修位置：车辆左侧 B 柱外饰板，含摄像头与钥匙相关部件。

中文原厂程序：外饰板 - B 柱 - 左侧 - 左驾驶 ((拆卸和更换))

英文原厂程序：Applique - B-Pillar - LH (Remove and Replace)

主 GUID（原厂资料编号）：GUID-F35B13E4-12EC-4C49-BAC2-DA18A30E9399

实际核对日期：2026 年 9 月 30 日。

• Toolbox（连接和断开）：核对电脑与车辆连接、断开方式，供软件例程操作前使用。
• 软件重新安装 - 触摸屏：查看主维修页要求的车辆软件重装流程。

上述两项是原厂页面直接指向的独立操作资料，承担软件连接和重装步骤。机械拆装可按本页核对；摄像头例程出现侧别或版本不符时，先确认适用命令再继续。操作图片均取自 Tesla 原厂维修手册。
