2024+ 特斯拉 Model 3 右侧仪表板气流风管更换：2 个卡子与手套箱 USB 保留

适用范围：2024年及以后款 Model 3 右侧仪表板气流风管。本文按原厂主程序列出访问范围、风管接口与固定卡子；前置部件分别执行文末关联程序。

前置拆装与USB线例外

主程序依次要求拆下副驾位脚部盖板、仪表板右端盖、手套箱、右侧脚部风管，以及右侧气流风管热敏电阻。手套箱前置程序包含低压断电等要求，北美车辆还涉及副驾膝部气囊，不能省略适用步骤。

“无需拆下USB线”不等于所有插头都不动：风管主程序注明无需拆下手套箱USB线；独立手套箱更换程序则分别写有“断开USB连接器”和“拆下固定USB线的螺栓”。本次风管作业应按主程序保留无需拆下的线缆，同时执行适用的电连接器与低压断电要求，不能把例外扩大成无需断开所有电气连接。放置手套箱时妥善支撑，避免让线缆承重。

先确认原厂资料中的左右矛盾

中英文主程序的标题及风管取出、装回步骤均指向右侧／RH，但释放和紧固两个卡子的句子均写成左侧／LH airwave duct。这是两版原文内部的矛盾，并非中文单独译错。本文保留该差异，图片按该右侧主程序原样展示；实际施工前须对照当前原厂资料与实车接口确认，不能仅凭这处文字去拆另一侧。

拆卸风管

1. 完成热敏电阻拆卸。按关联程序断开其插头、释放两个锁片，将热敏电阻取出。

2. 释放风管固定卡子。核实右侧风管与支架对应关系后，松开原厂图红圈所示的两个固定点。

3. 从HVAC模块接口脱开风管。按原厂图示的取出动作操作，注意接口和周围线束。

安装与恢复

将右侧风管装回HVAC模块，确认接口到位，再接合风管与支架的两个卡子。

随后依次恢复热敏电阻、右侧脚部风管、手套箱、仪表板右端盖和副驾位脚部盖板。热敏电阻的两个锁片均须完全接合，并恢复连接器；手套箱、低压电源及其他前置部件按关联程序完成复位。

完工检查建议

分开检查风管固定卡子、HVAC接口及热敏电阻锁片，避免把两组“两个固定点”混为一谈。确认线缆无拉紧或夹压，复核手套箱功能及空调送风，无明显漏风声、干涉或新增异响。主程序未给出气流风管本体紧固扭矩，不能套用手套箱螺钉的数值。

原厂资料及关联程序

适用车型：2024年及以后款 Model 3；前置脚部盖板和膝部气囊要求需按销售地区配置确认。

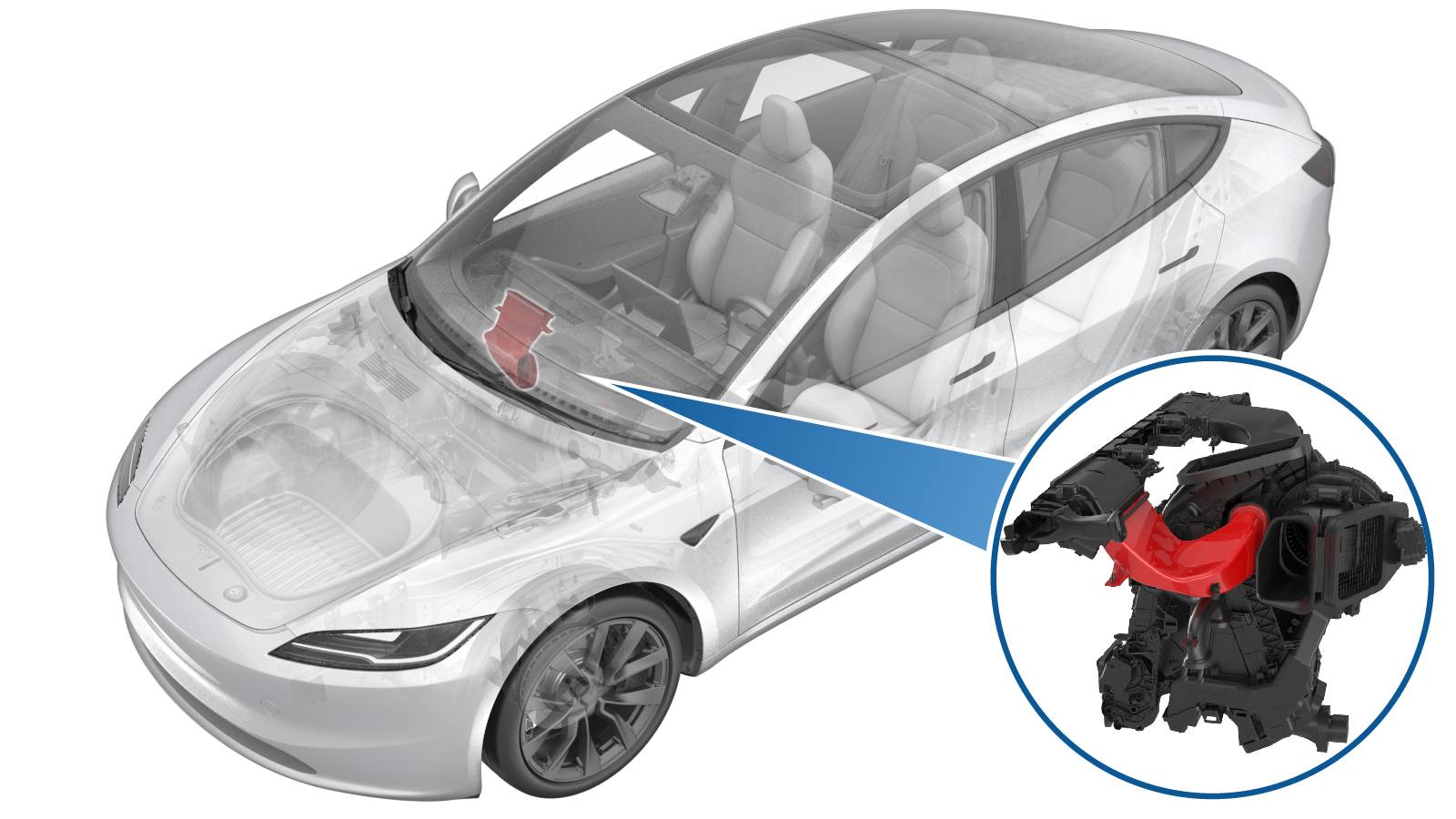

本文维修位置：右侧仪表板内，HVAC模块至气流出口之间的风管；不等同于右侧脚部风管或左侧风管。

中文原厂程序：《气流风管 - 仪表板 - 右侧（拆卸和更换）》

英文原厂程序：Duct - Air Wave - RH (Remove and Replace)

原厂资料编号（GUID）：
GUID-4AAF7E9B-78EF-4381-9946-539A758F94A0
此编号用于查找、核对同一份原厂程序。

资料核对日期：2026年9月28日。

主程序直接引用的五项关联操作：

• 副驾位脚部盖板：《脚部空间盖板总成 - 副驾位 ((拆卸和更换))》（Cover - Footwell - Front Passenger (Remove and Replace)）。说明地面照明灯连接器及盖板固定方式。亚太、欧洲/中东/非洲版采用卡子；北美版为两个磁铁，不能统一按卡子硬撬。
• 仪表板端盖：《端盖 - 仪表板 - 左侧 ((拆卸和更换))》（End Cap - Instrument Panel - LH (Remove and Replace)）。说明密封条局部释放、端盖卡子与复位。主程序操作对象为右端盖，却链接标题带左侧的通用引用页；应核对右侧实车固定关系，不能把维修位置改成左侧。
• 手套箱：《手套箱总成 - 含 USB ((拆卸和更换))》（Glove Box (Remove and Replace)）。包含低压断电、北美副驾膝部气囊前置、电气连接器、卡子及固定螺钉要求。风管主程序另注USB线无需拆下，因此应结合主程序例外执行，不能把独立手套箱换新程序全部机械照搬。
• 右侧脚部风管：《风管 - 脚部空间 - 右侧 ((拆卸和更换))》（Duct - Footwell - RH (Remove and Replace)）。说明右侧脚部风管与HVAC模块的脱开和复位，也注明无需拆下手套箱USB线；它不是本文的仪表板气流风管。
• 右侧气流风管热敏电阻：《HVAC 热敏电阻导管 - 上 - 右侧 - 仪表板 ((拆卸和更换))》（Thermistor Duct - HVAC (Remove and Replace)）。说明先断开连接器，再释放热敏电阻两个锁片；安装时两个锁片完全接合后连接插头。这两个锁片不是风管与支架的两个固定卡子。

原厂资料冲突说明：两种语言都存在“右侧主程序、卡子句写左侧”的情况；右端盖步骤也都链接标题为左端盖的页面。USB线无需拆下的注释与独立手套箱更换程序的范围不同，必须区分线缆拆下与电连接器断开，不能概括成所有连接始终不动。

正文操作图片来源：Tesla原厂维修资料；封面采用原厂图片排版。按VIN、左右侧及当前资料确认部件；原文方向存在矛盾时先核实对应接口，不能靠标题替代实车确认。
