奔驰雷达传感器与摄像头标定：DTR、前视及后视系统

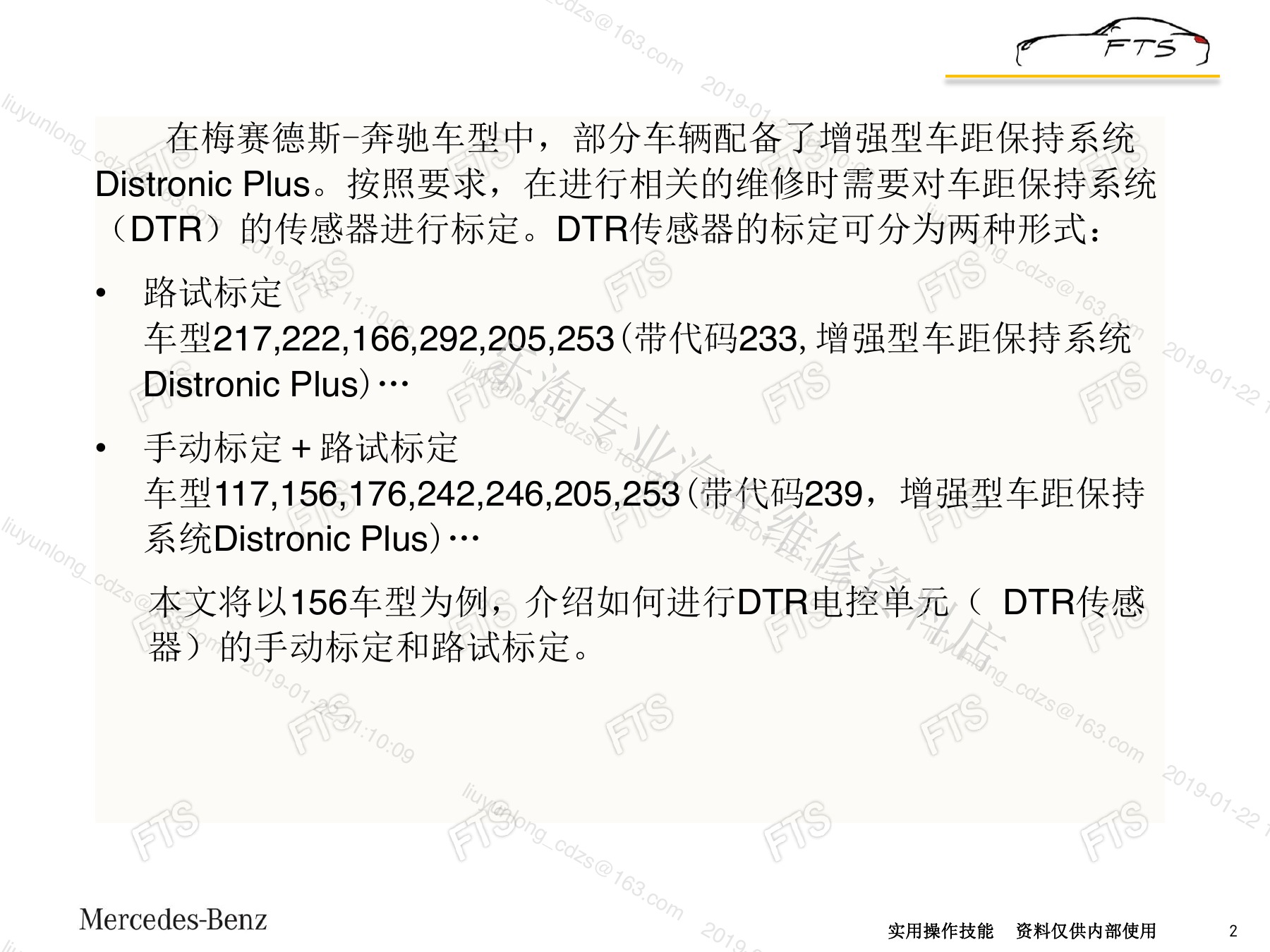

原资料以156车型为例，分别说明DTR/DISTRONIC雷达传感器的车间手动标定和道路试车标定。两种方式都必须先完成车辆检查、故障记忆处理和传感器安装状态确认，再按诊断仪提示执行。

一、适用范围、车辆准备与标定入口

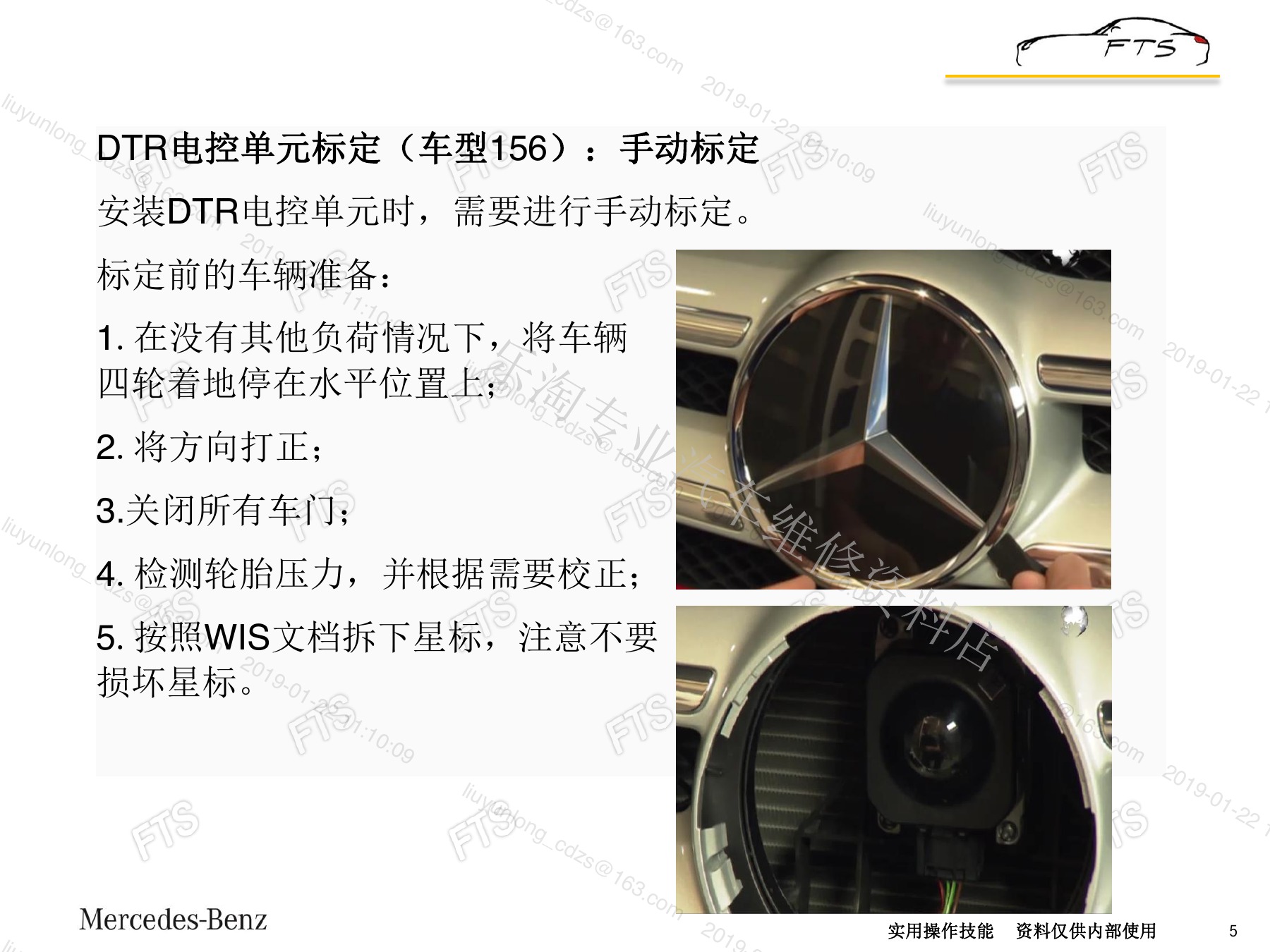

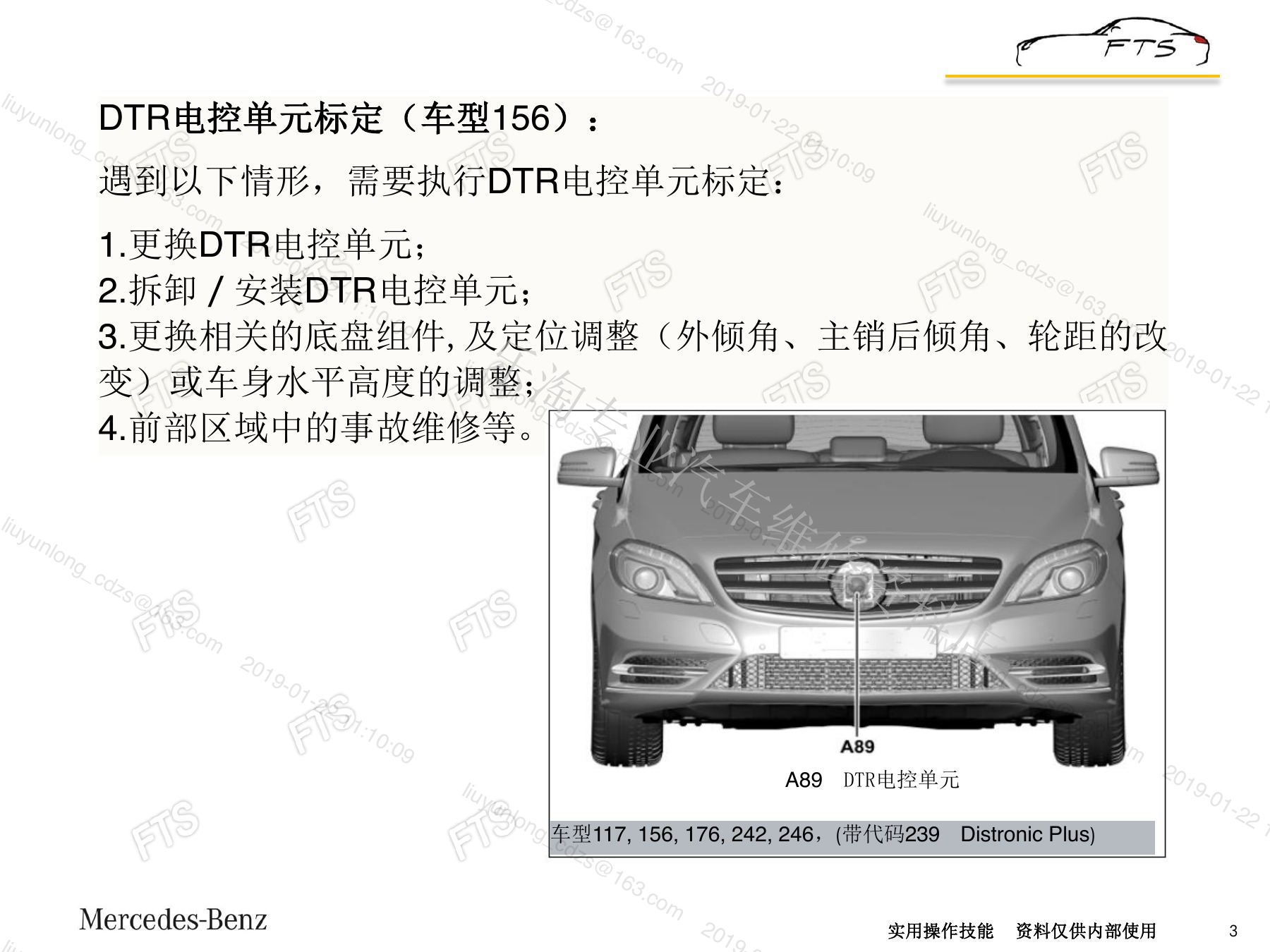

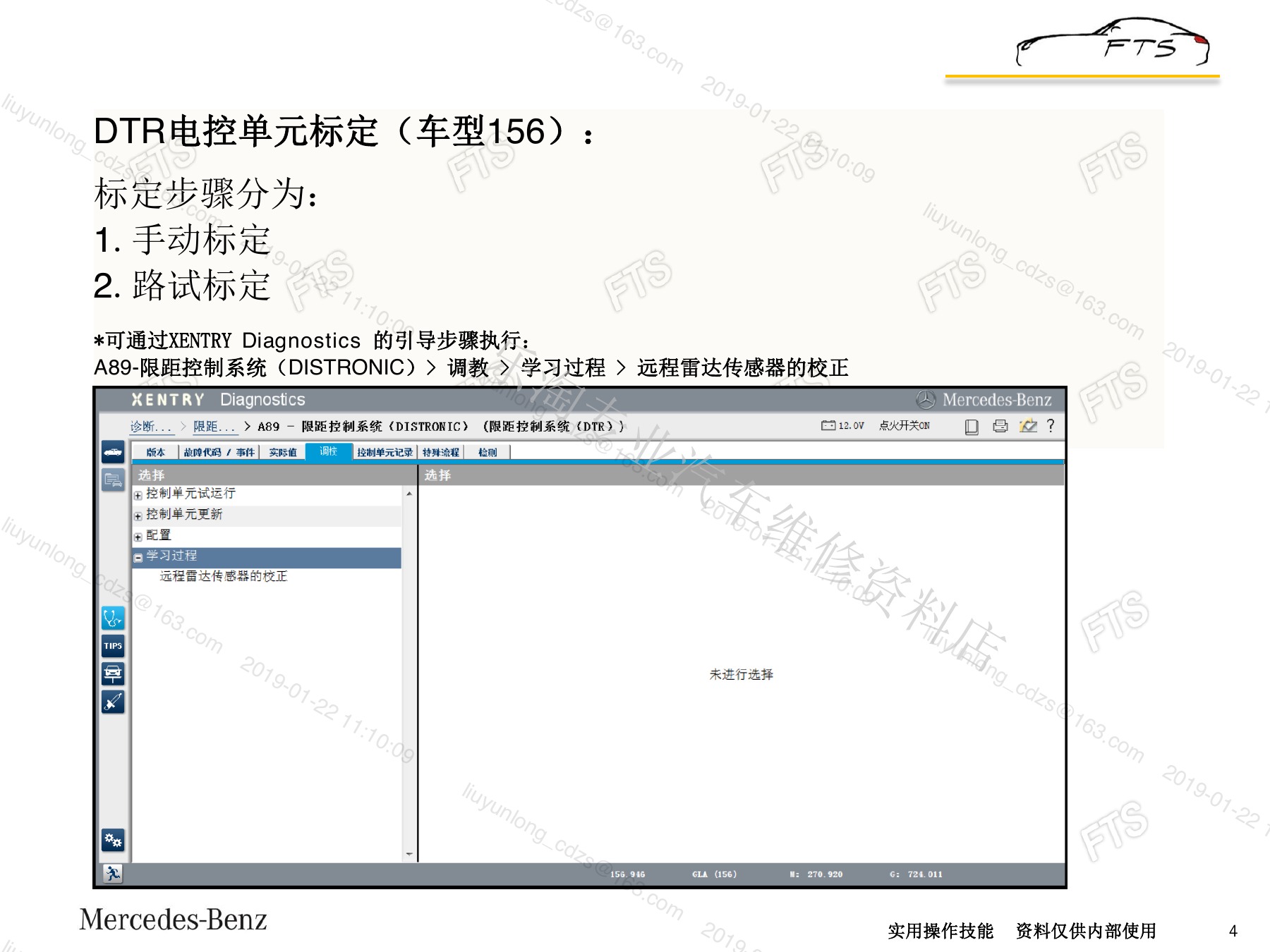

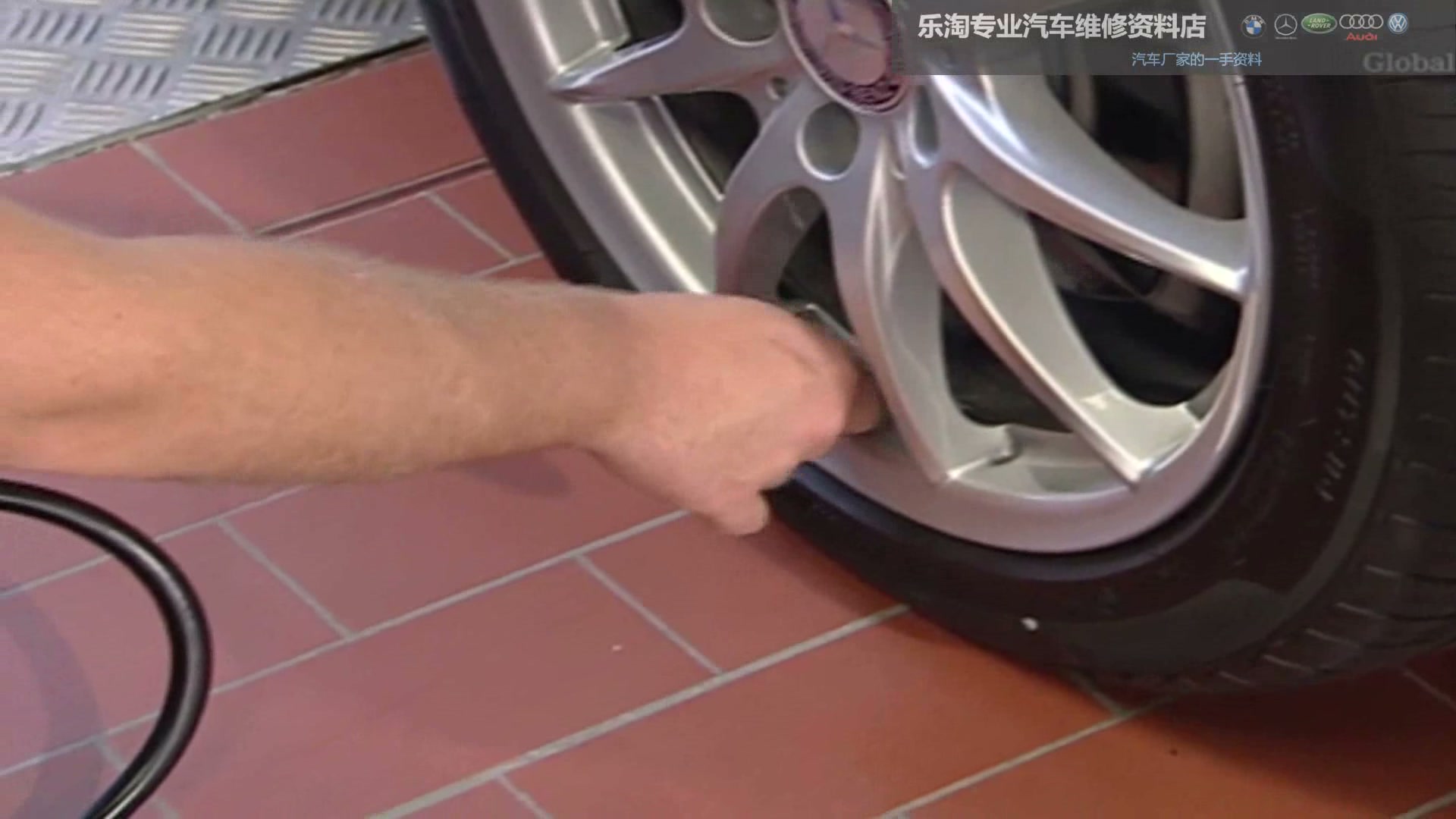

通过VIN和装备代码确认DTR系统与雷达传感器型号。检查轮胎气压、车身高度、悬架、雷达支架和保险杠区域，清除影响标定的故障，再从Xentry进入对应控制单元的调试/标定功能。

二、车间手动标定的工具与基准布置

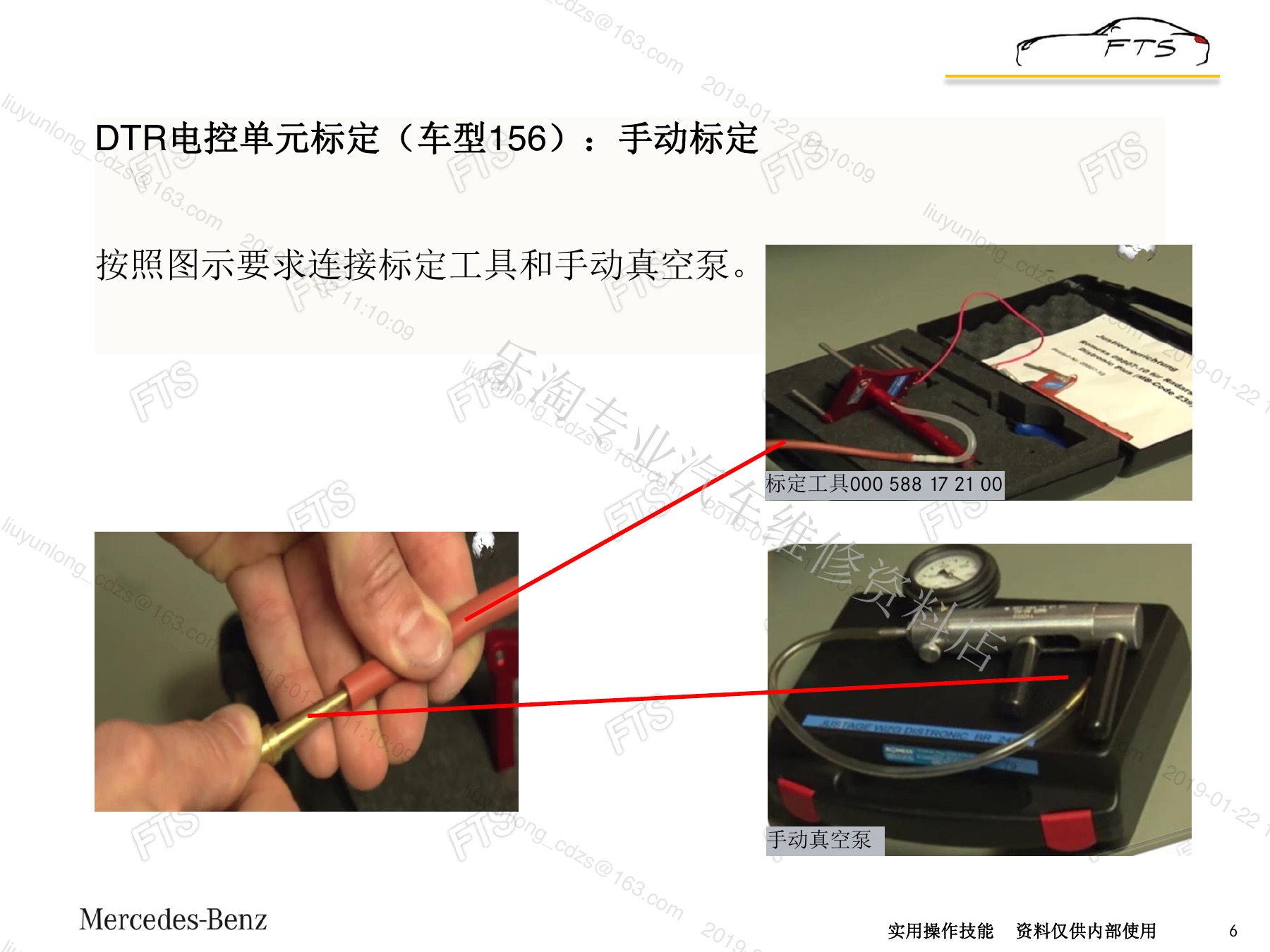

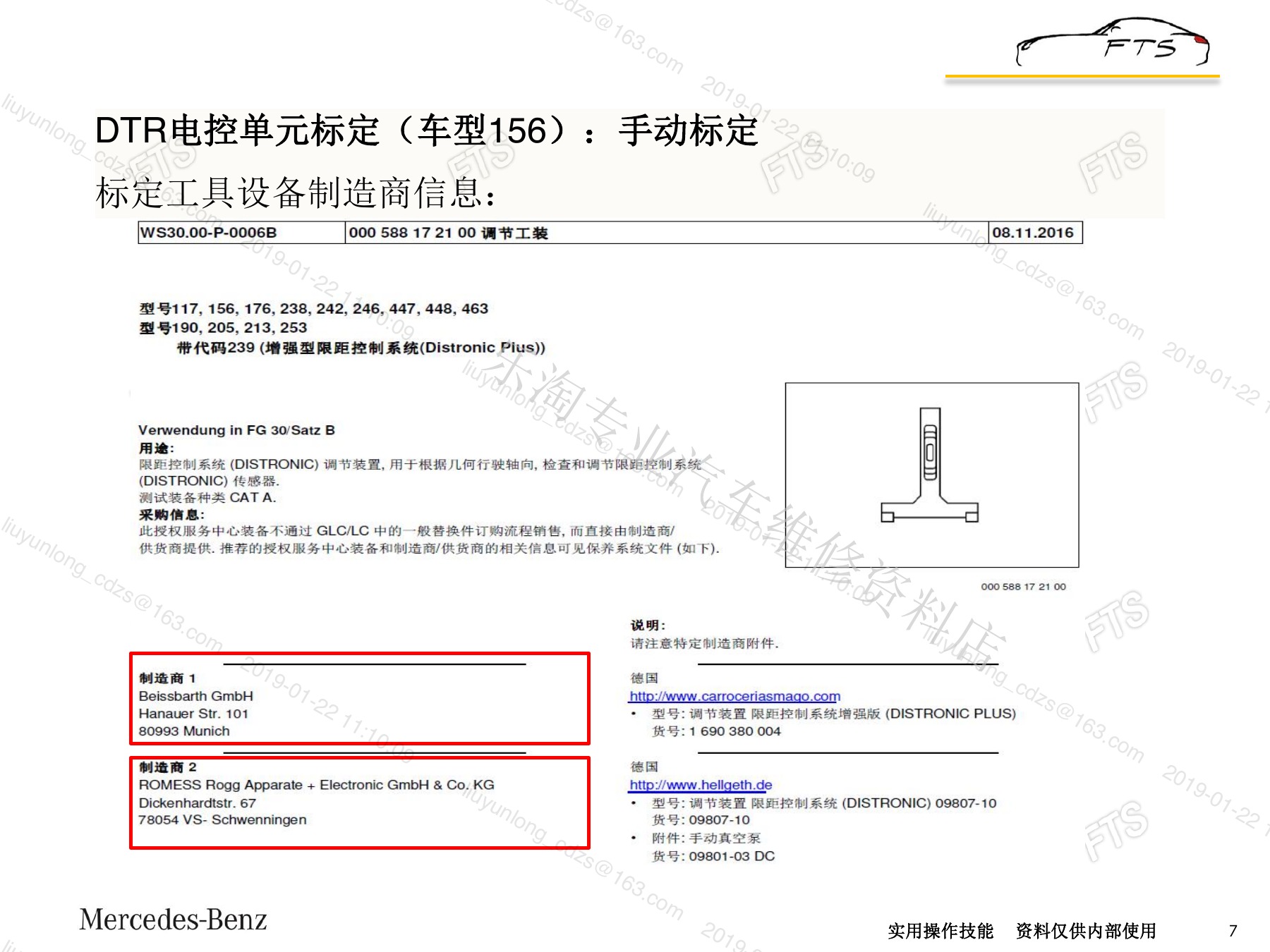

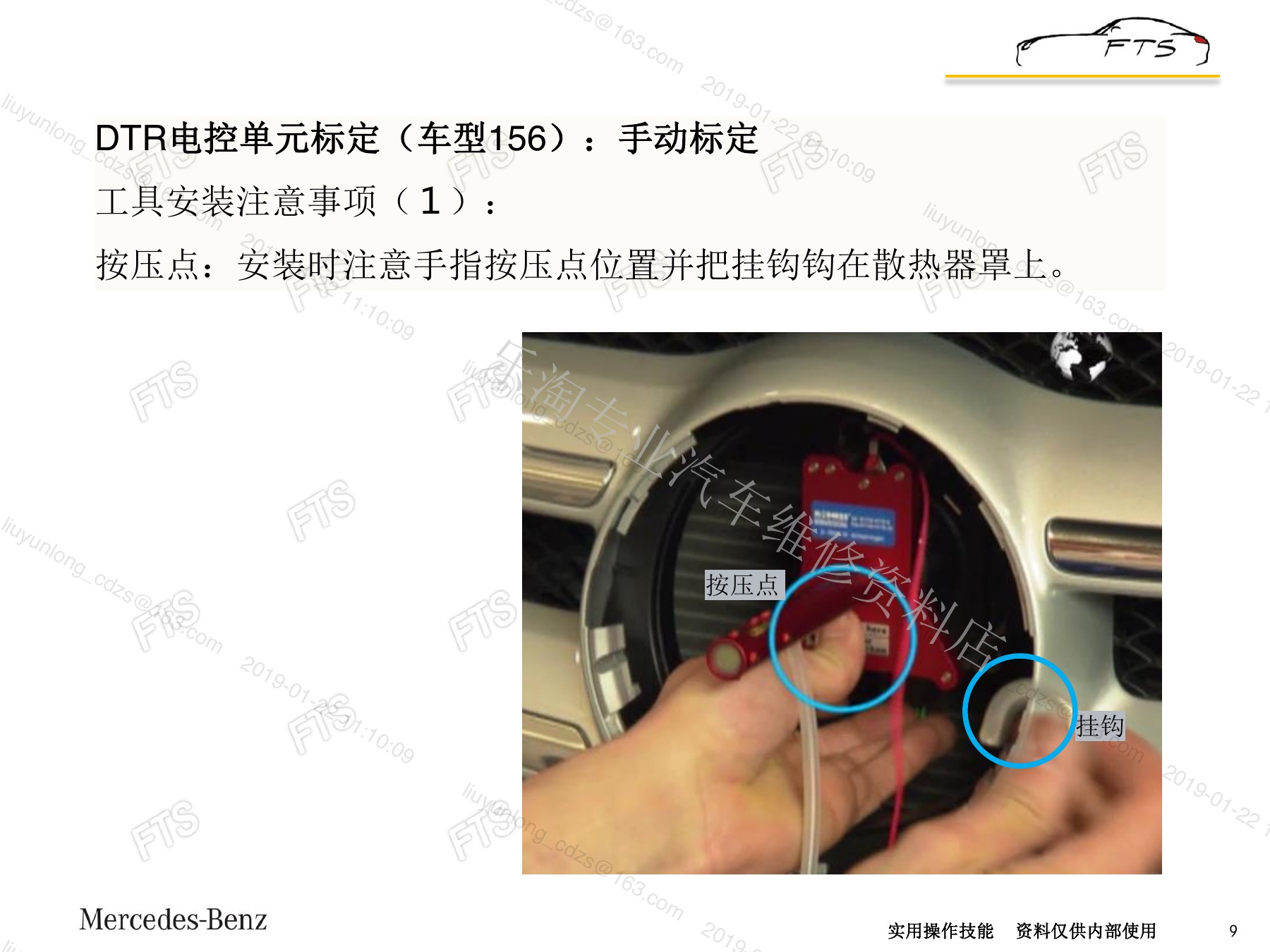

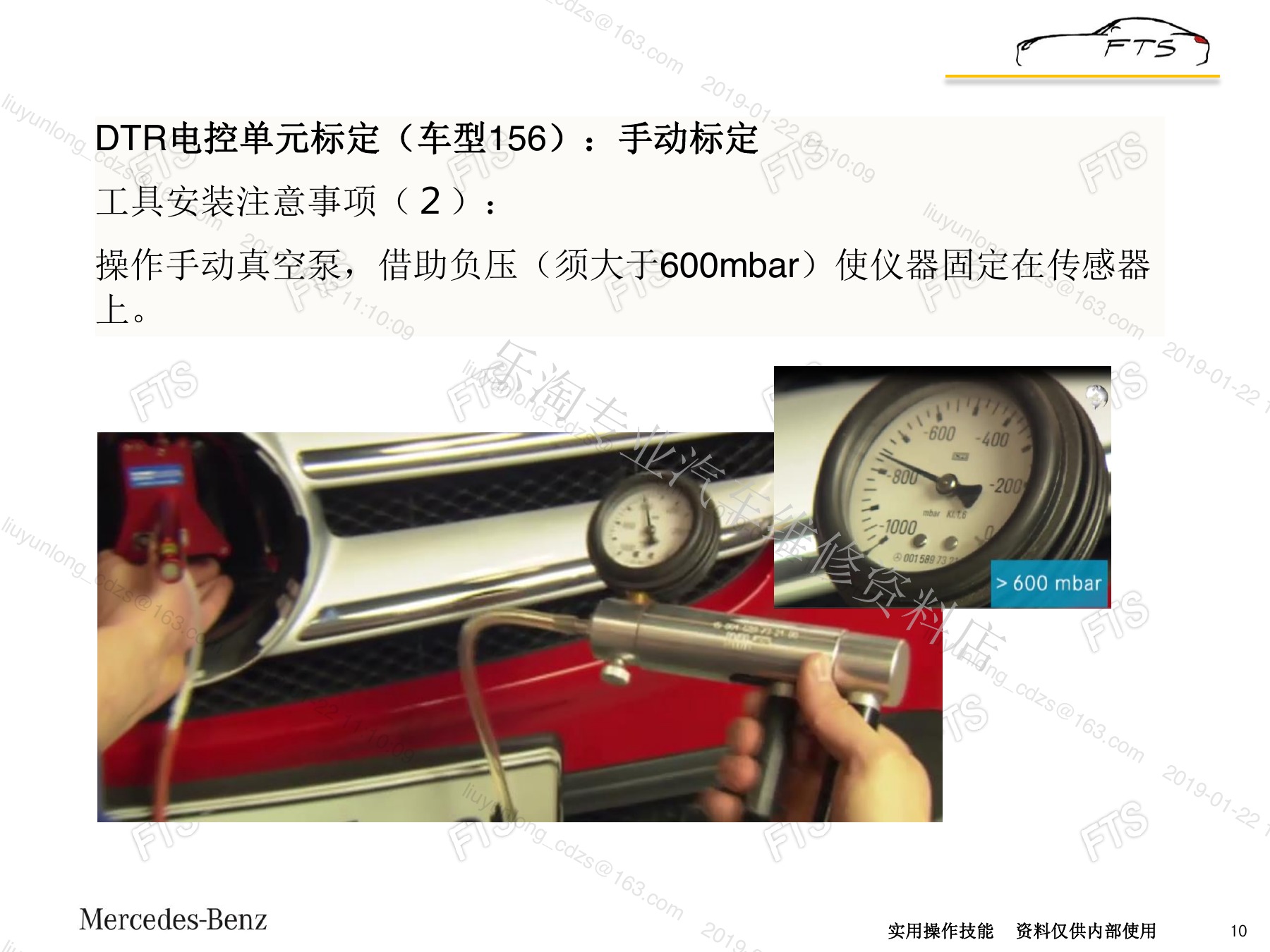

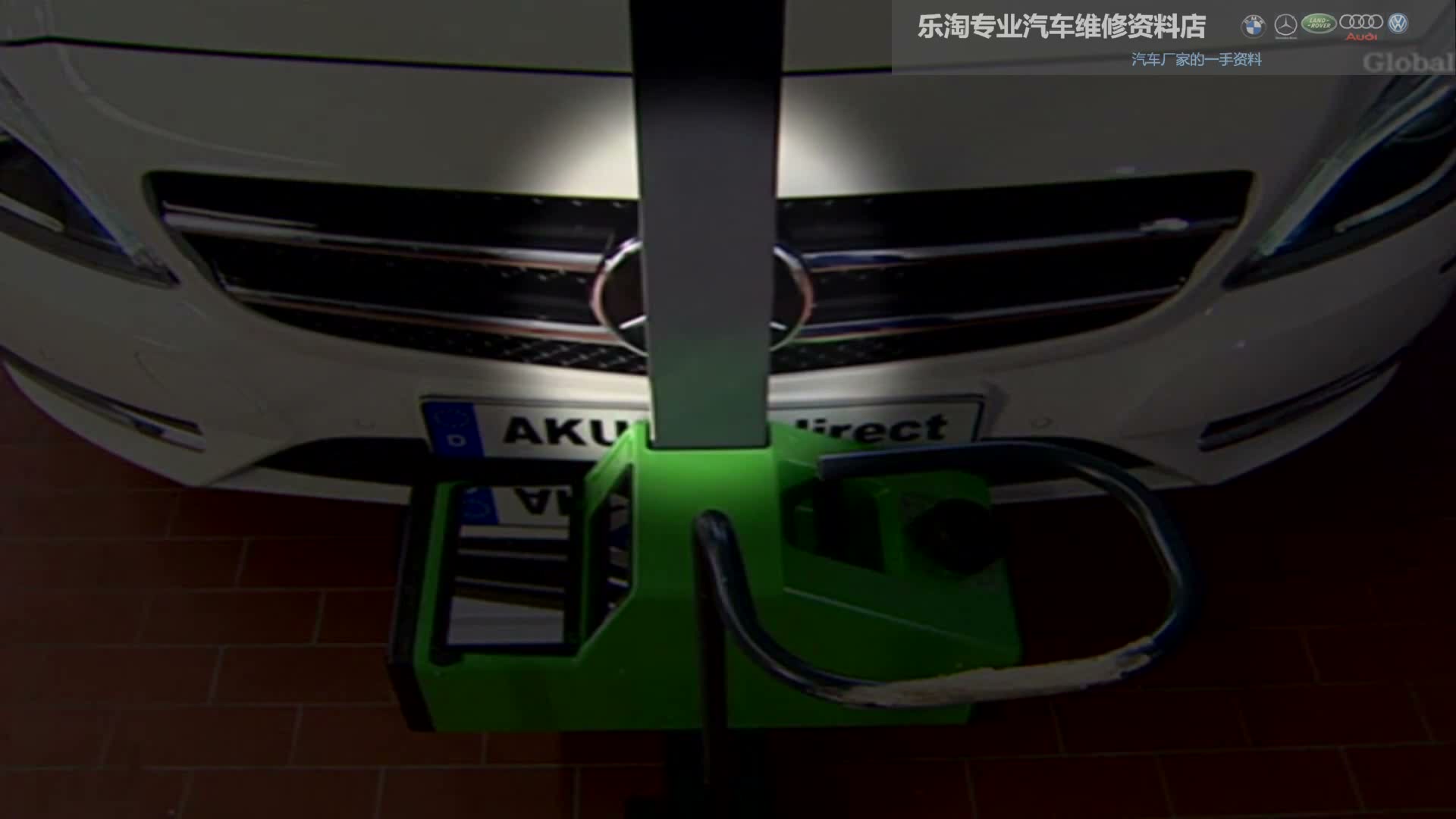

资料展示标定板、水平仪、量具和车辆中心线的建立。地面应平整，工具按指定距离和高度布置；测量基准应来自车辆规定点，不能用保险杠外观或车身缝隙代替。

三、雷达传感器水平和垂直方向调整

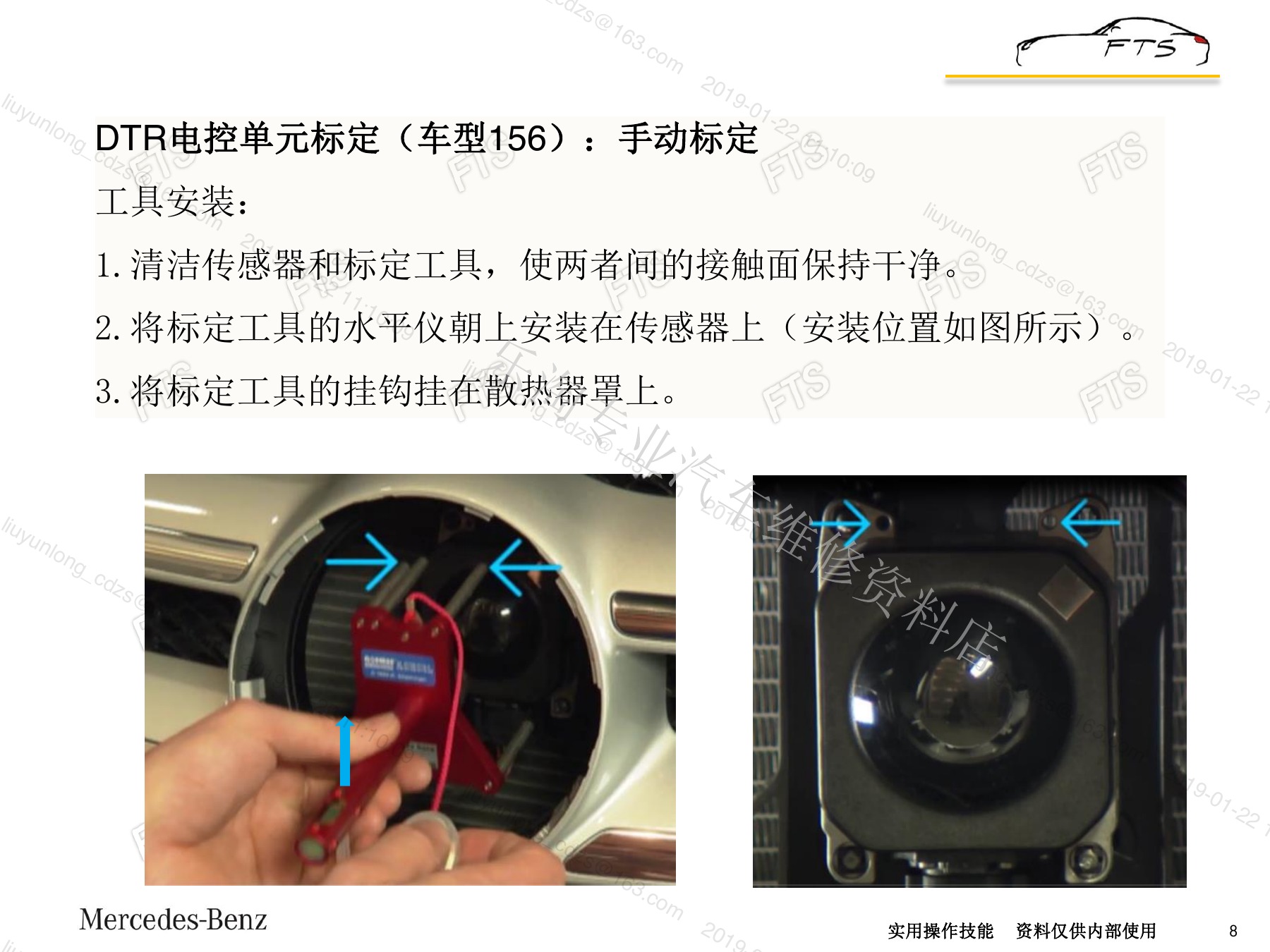

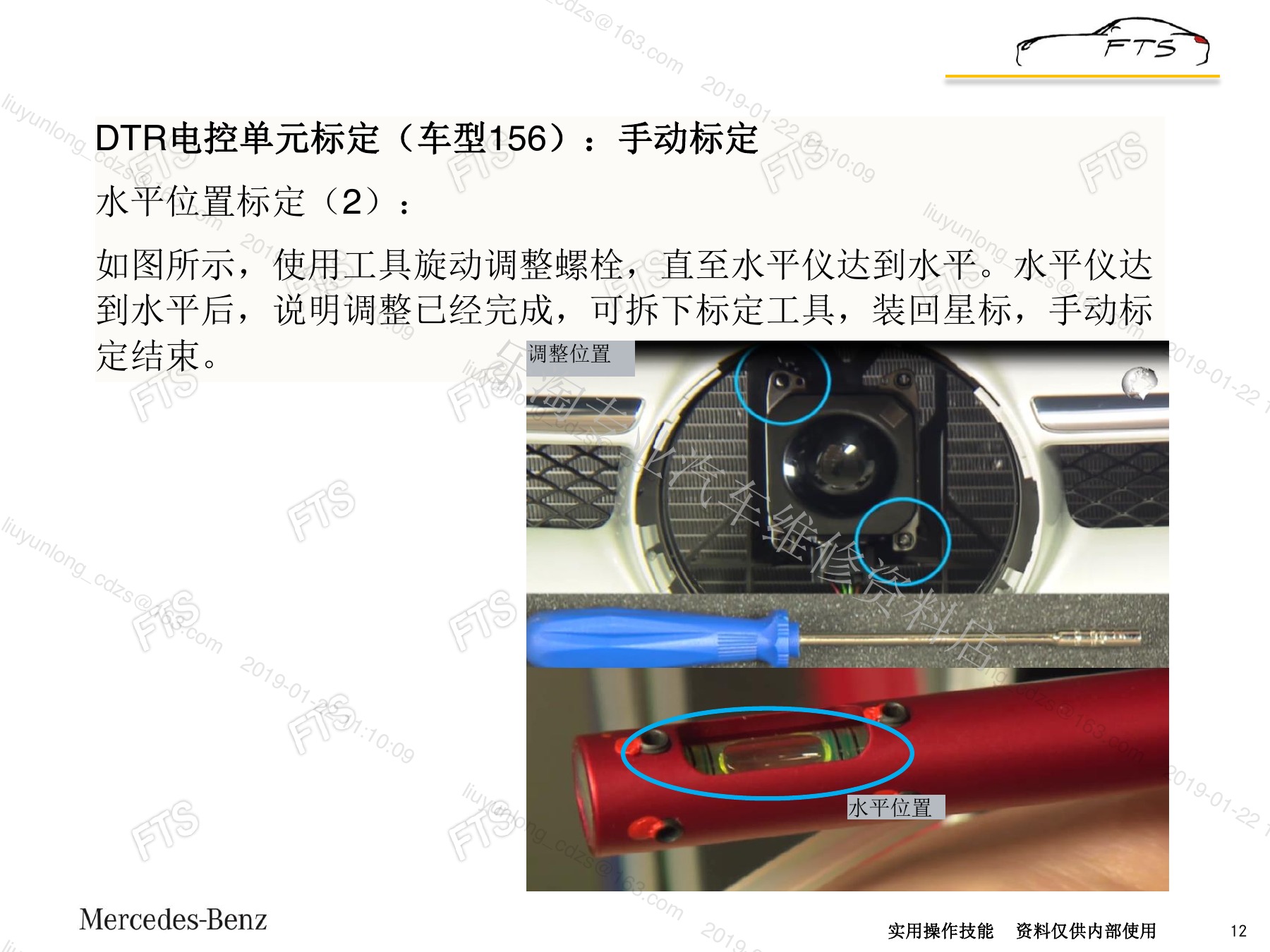

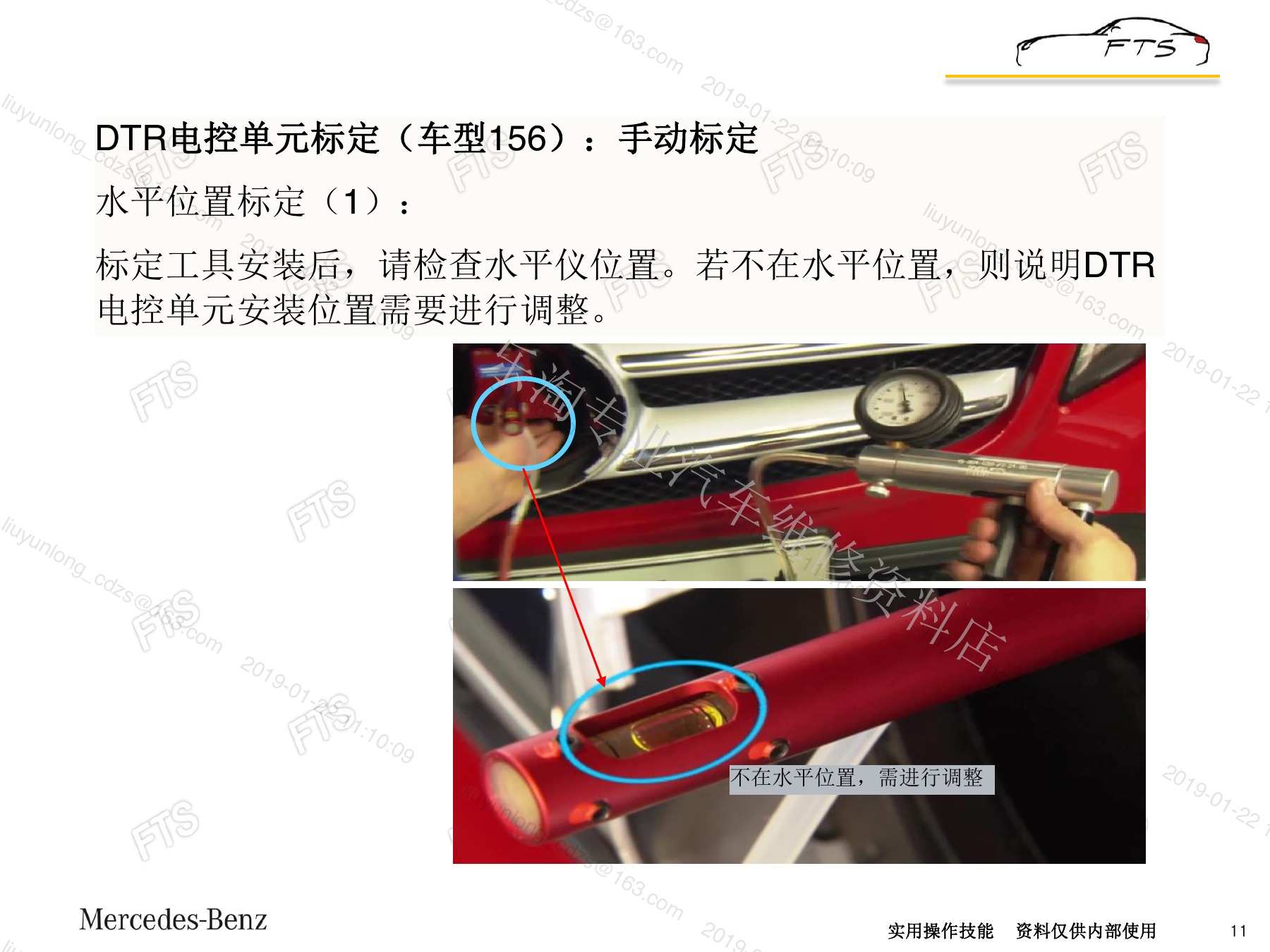

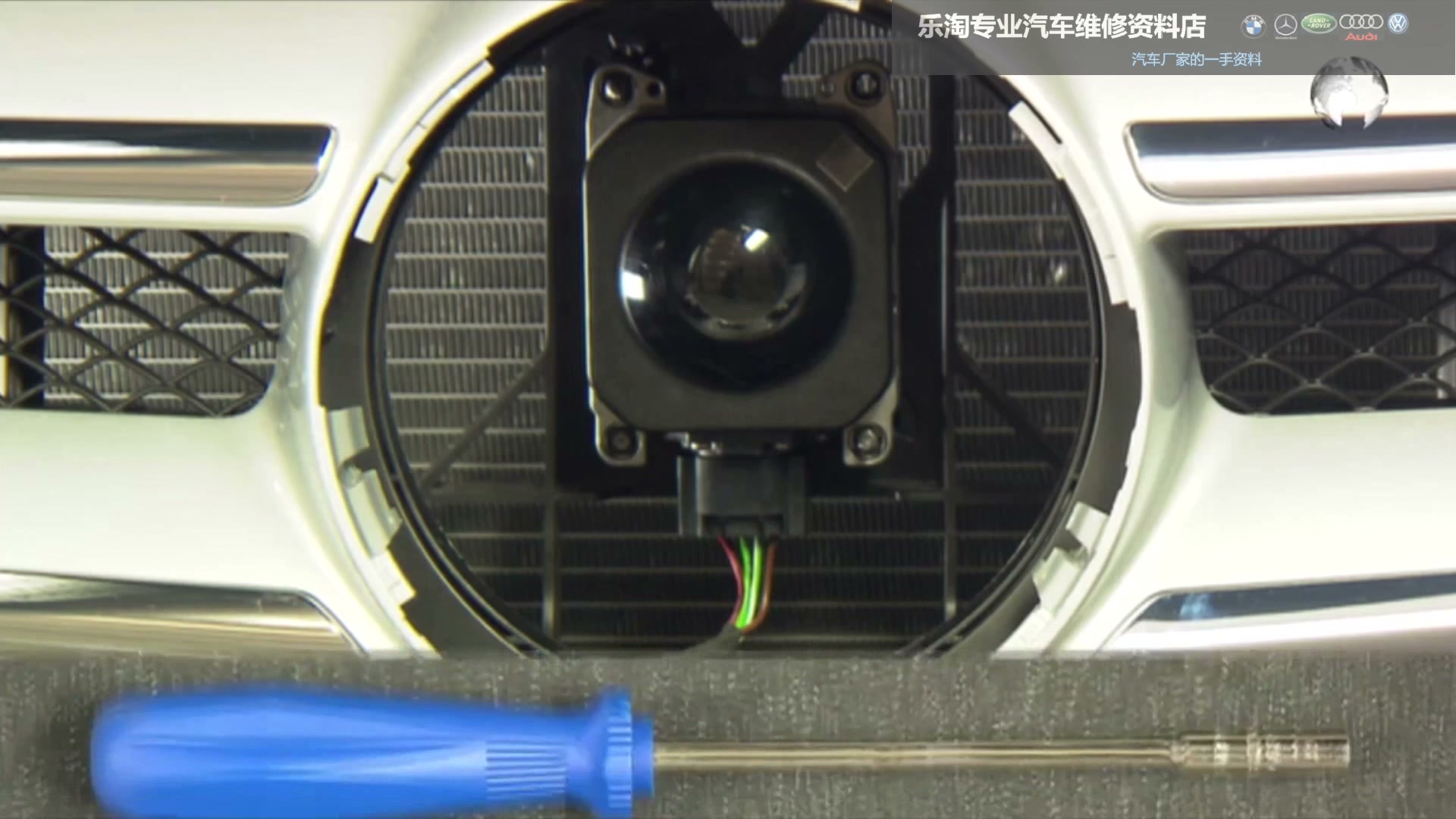

使用水平仪和规定量具检查传感器角度，通过调节螺钉逐步修正水平及垂直位置。每次调整后重新读取诊断结果，避免过度旋转或改变支架安装位置。

四、道路标定的条件、执行与中断因素

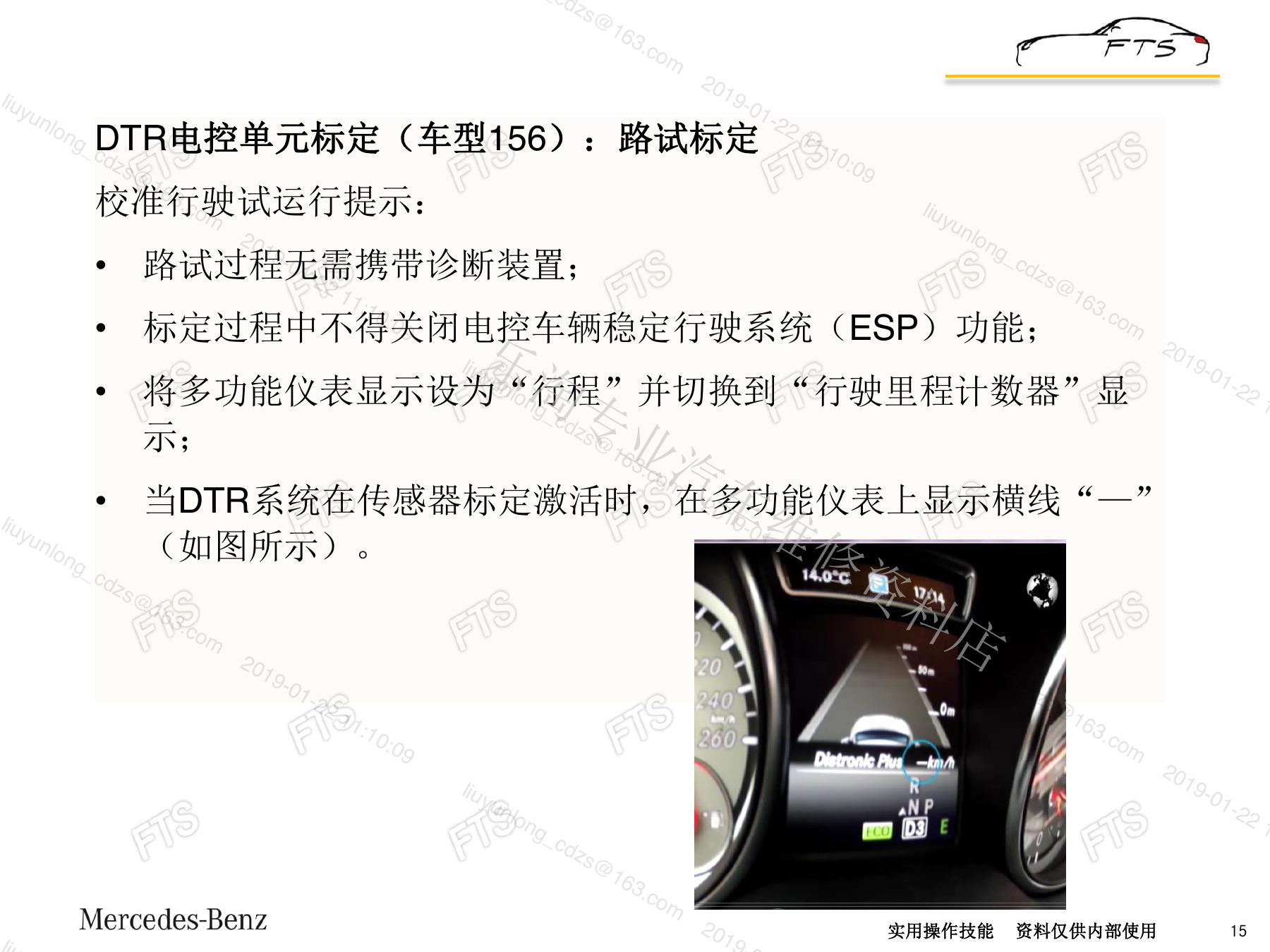

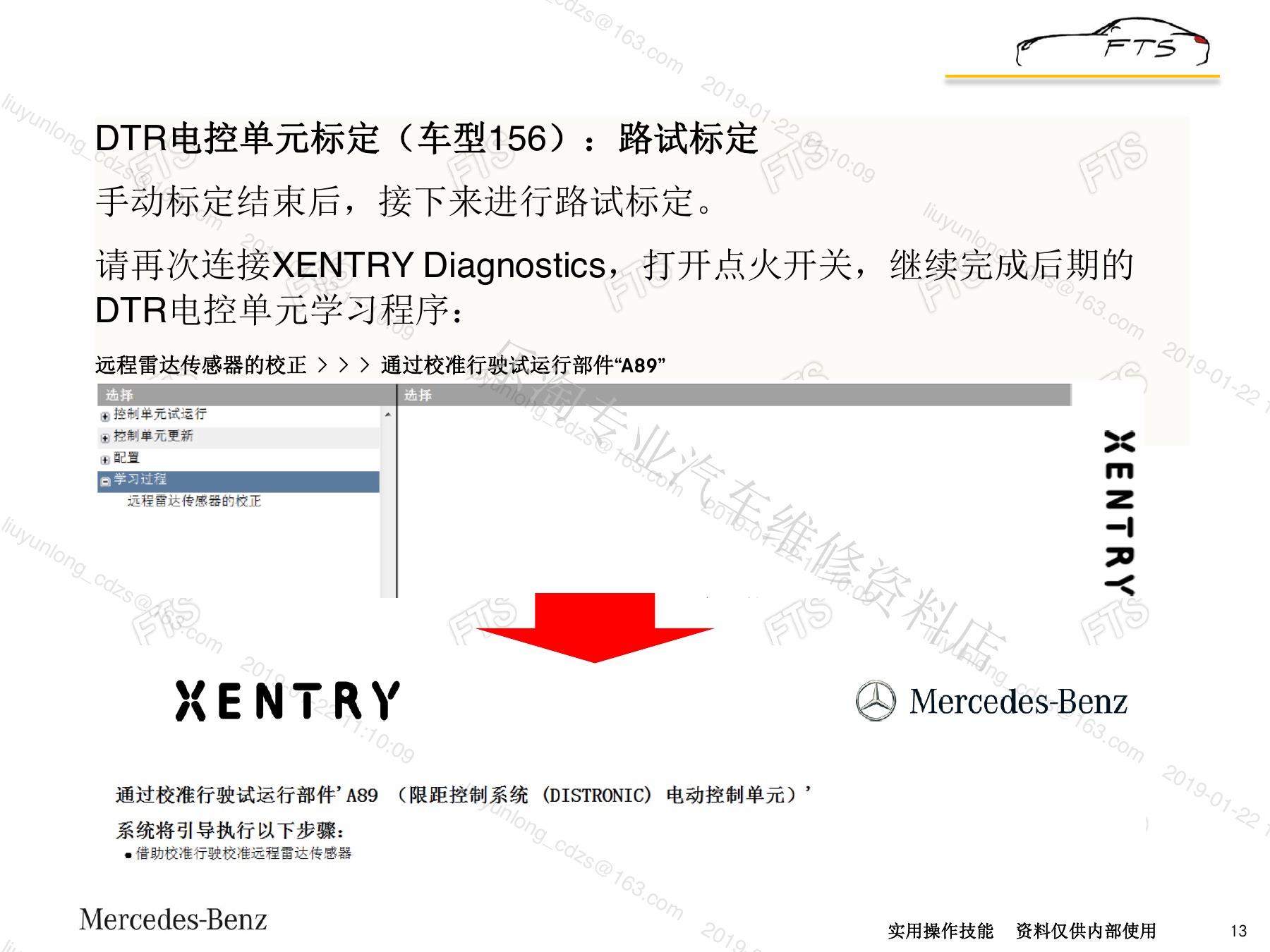

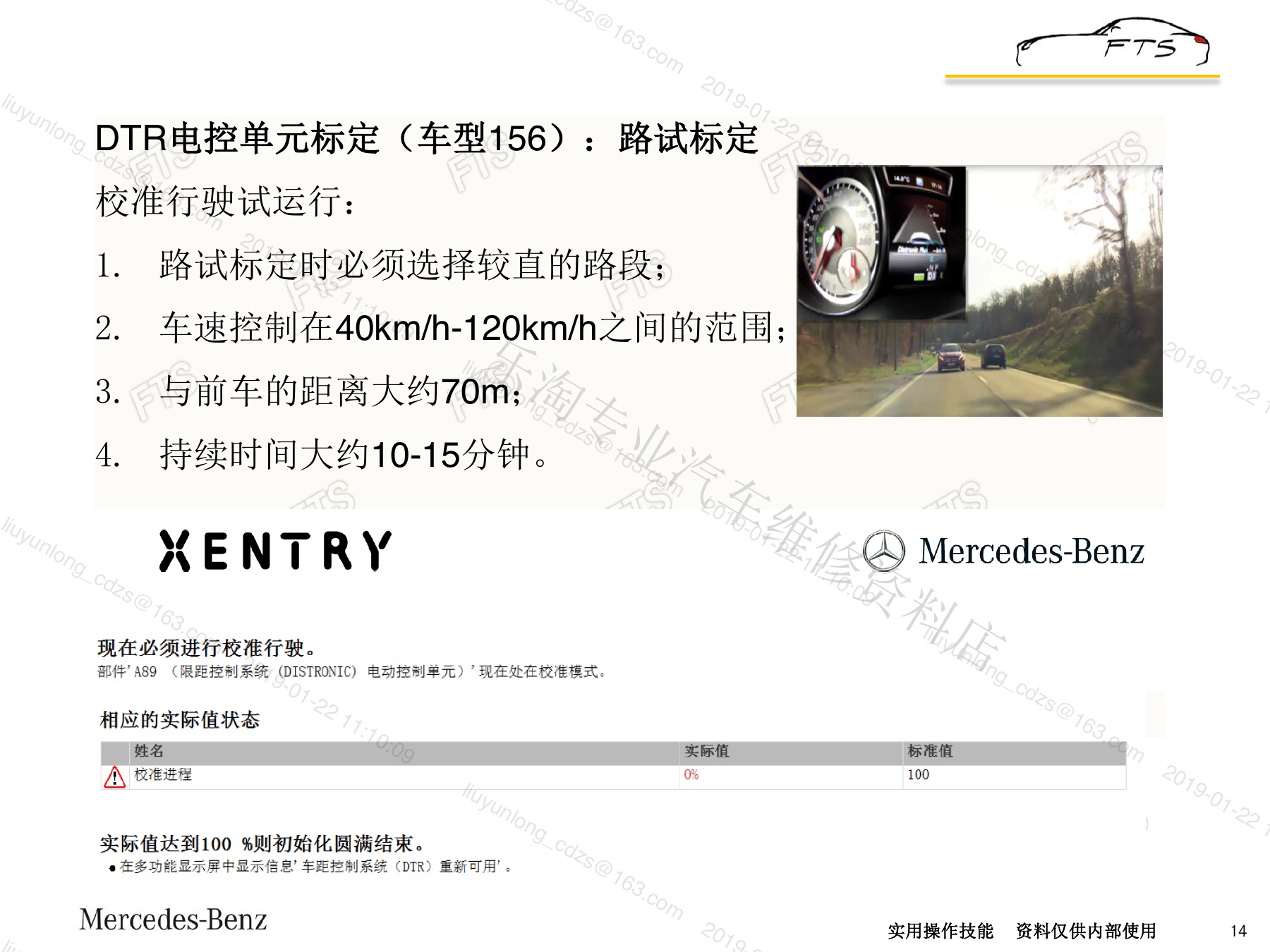

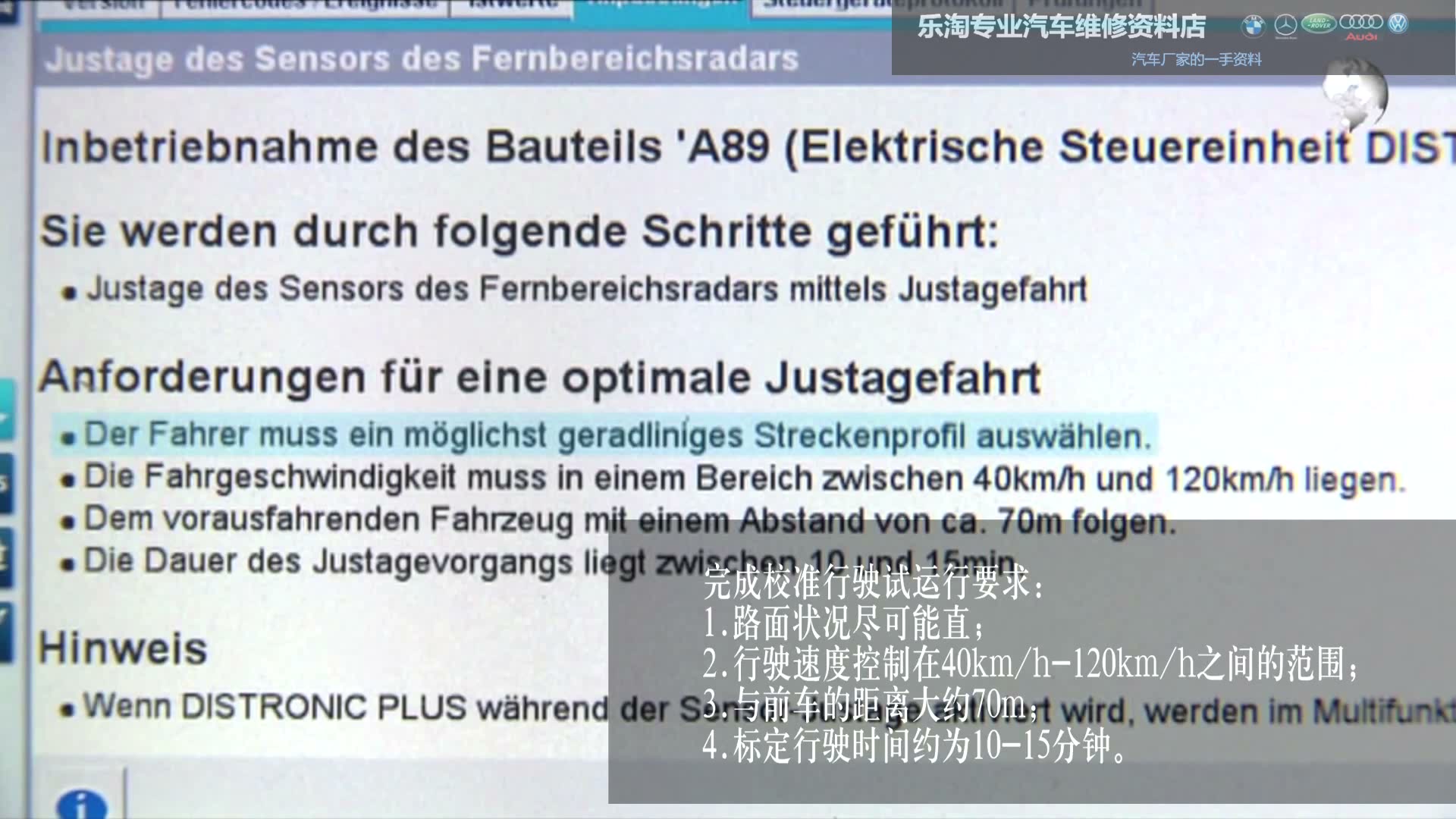

道路标定按Xentry提示选择路段并满足车速、道路标线、交通和天气条件。保持稳定行驶，避免频繁制动、急转向及目标车辆遮挡；若条件不满足或ESP等相关系统有故障，标定可能中止。

五、结果确认与维修后验证

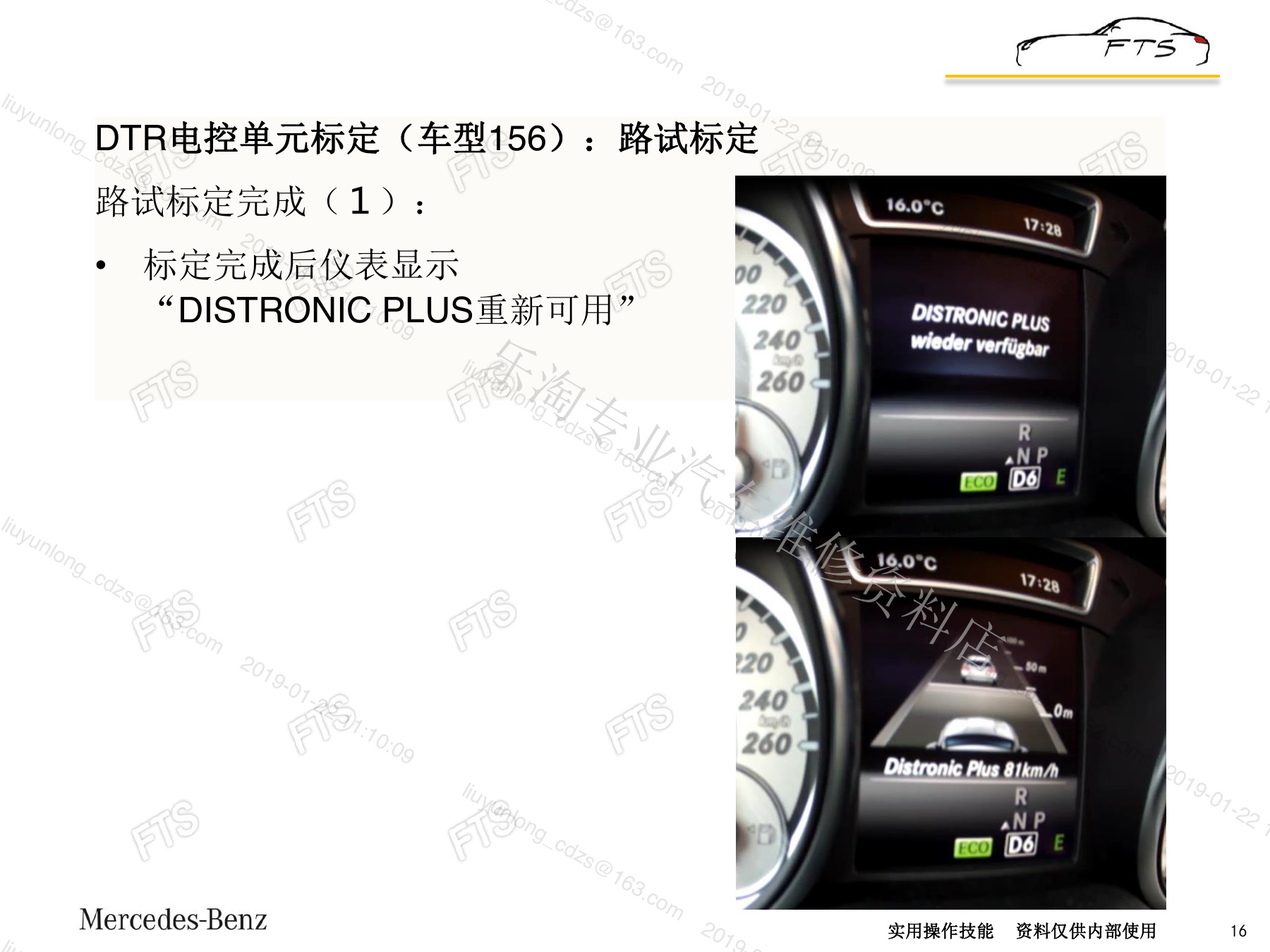

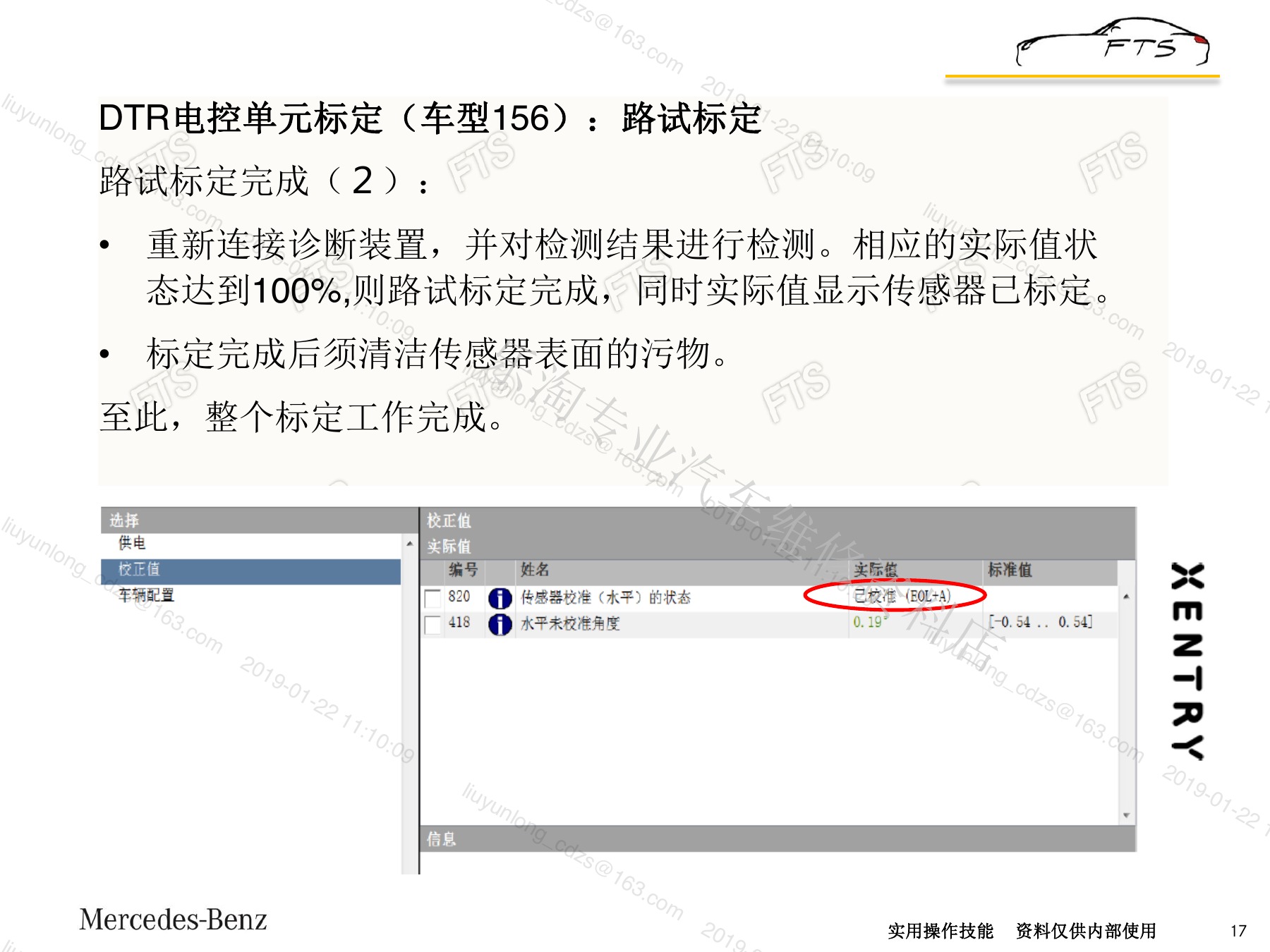

完成后确认诊断仪显示标定成功，重新执行快速测试并检查DTR警告信息。路试验证跟车、距离调节和报警功能，保存标定结果及维修前后数据。

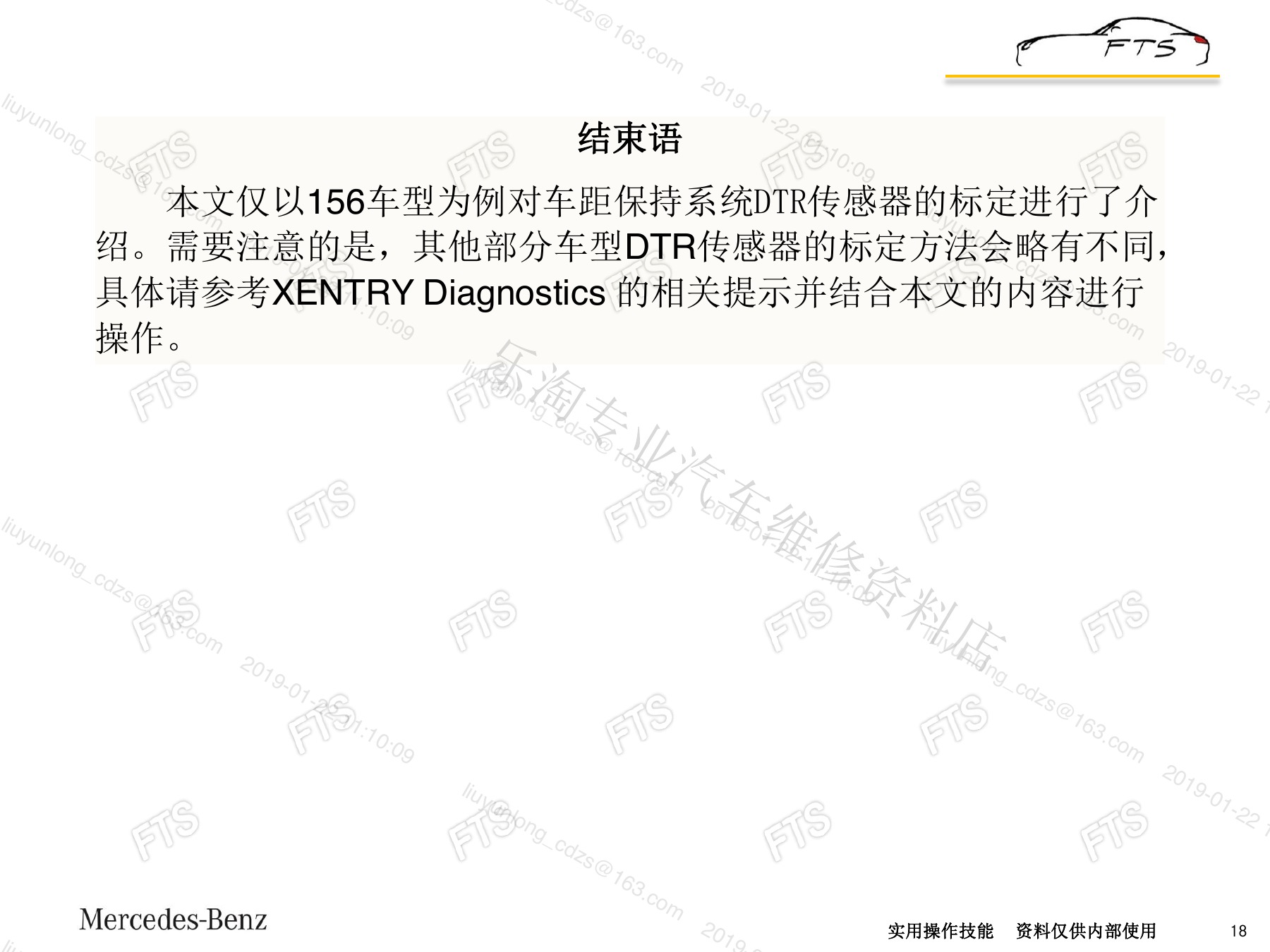

六、根据部件和故障选择静态或道路标定

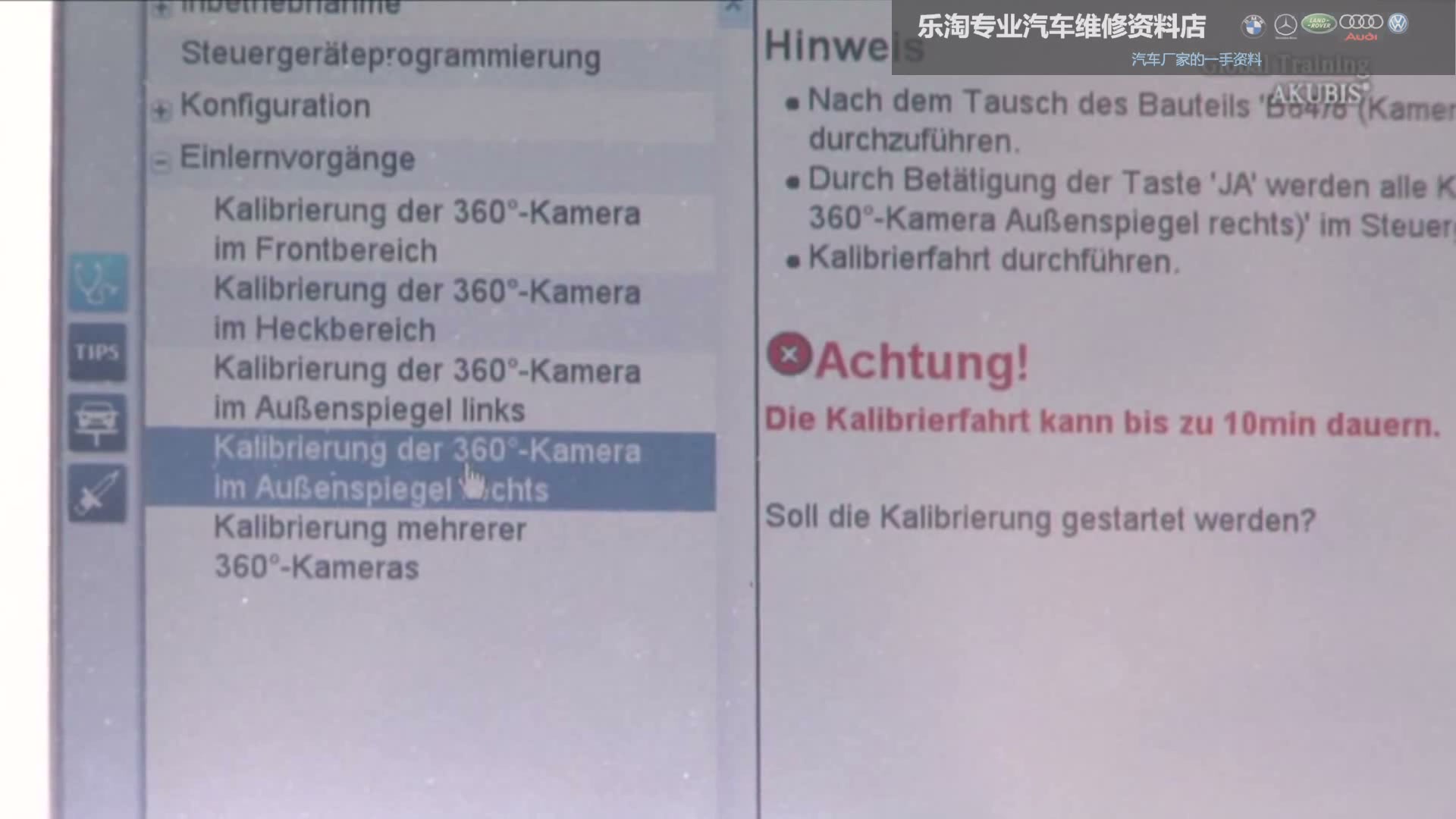

原视频区分雷达、前视/多功能摄像头及环视摄像头等部件的标定入口和条件。更换、拆装、事故维修、车身高度或定位数据变化后，应先读取诊断提示，按部件及车型选择静态标定、道路标定或组合流程。

七、雷达传感器安装检查与道路标定

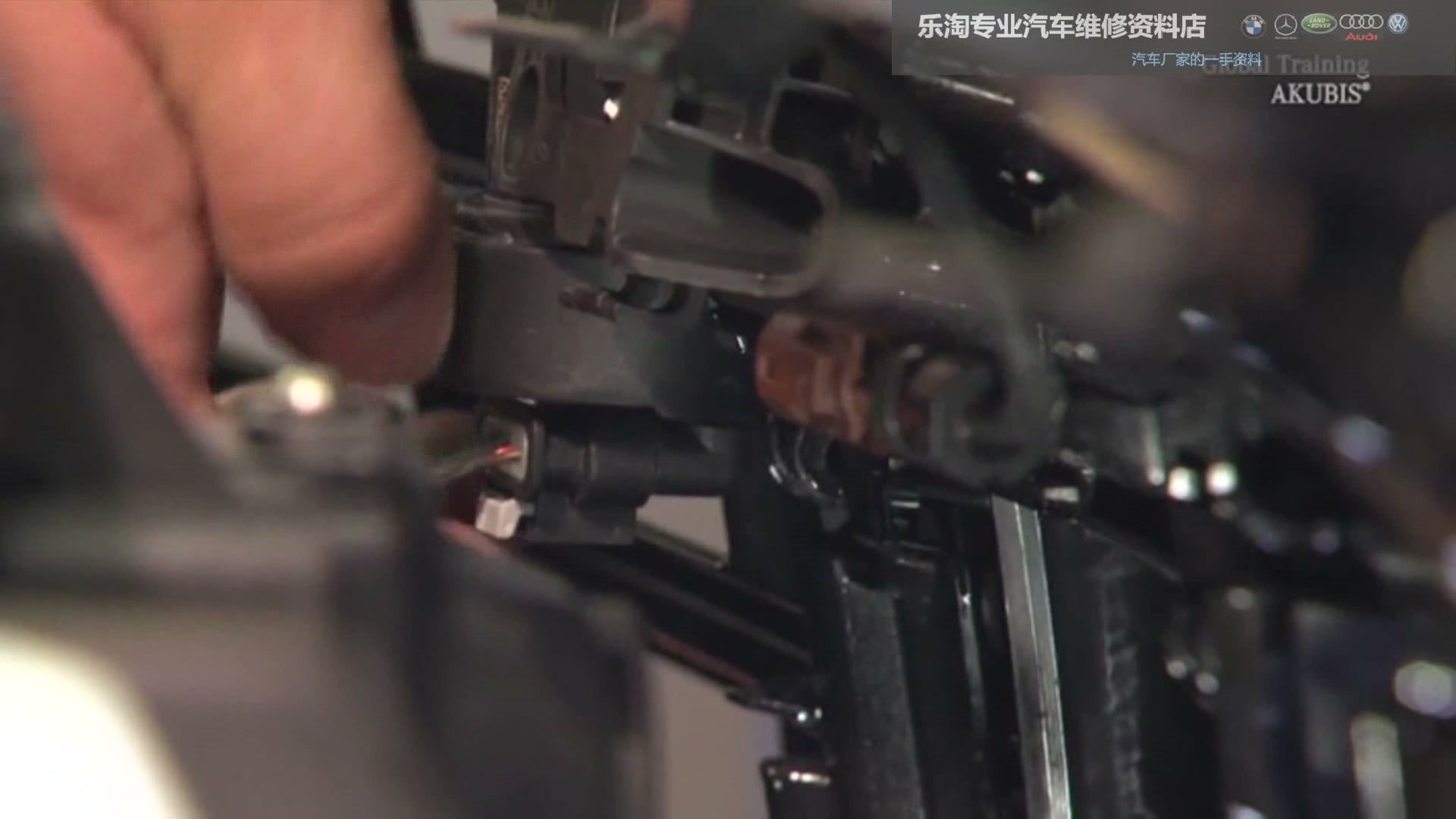

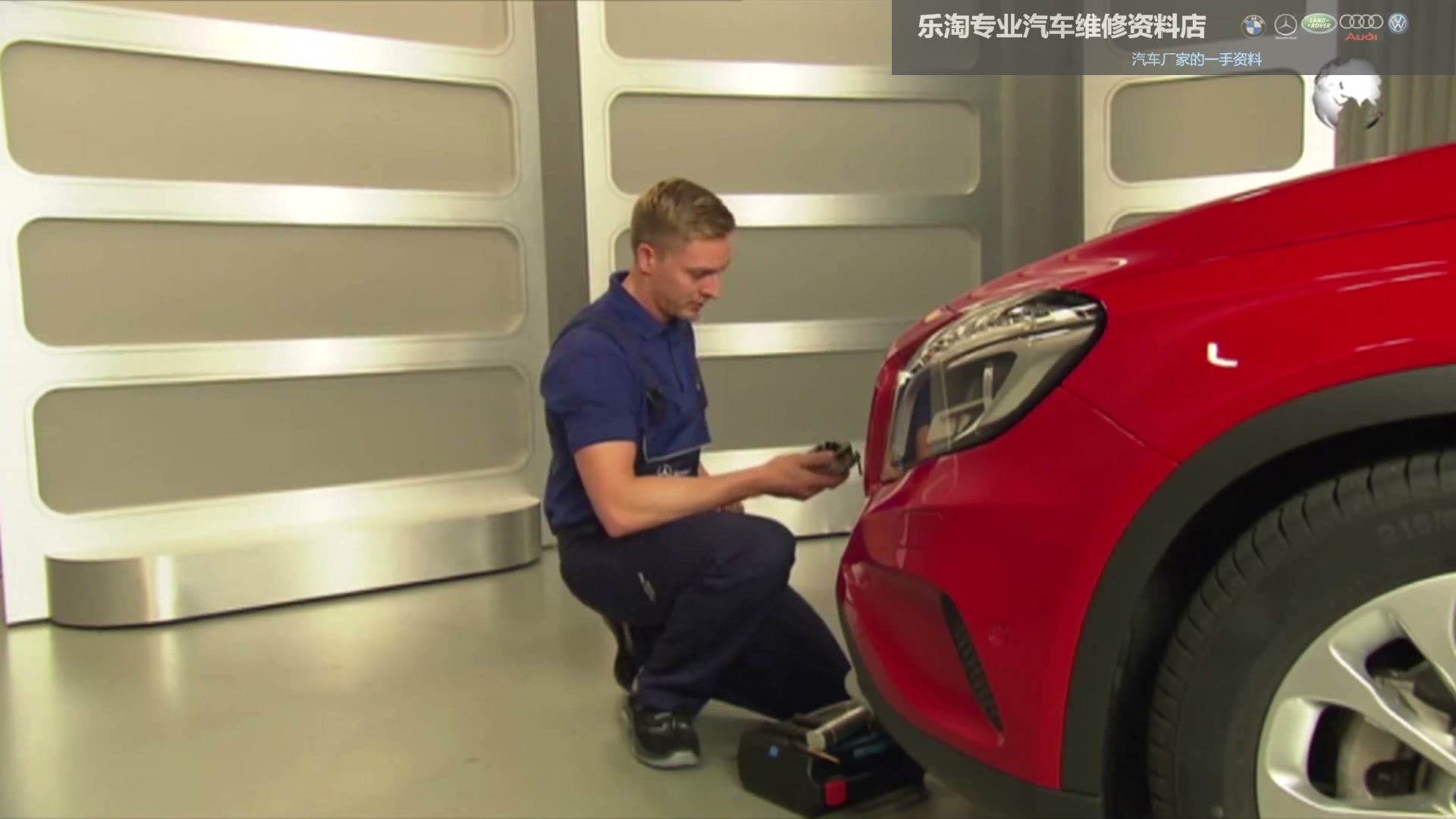

先检查雷达支架、保险杠、传感器表面和安装位置，再按诊断引导确认道路条件。道路标定需满足安全、车速、路线及交通条件，由专人监控诊断状态；不能用一次短途行驶替代诊断系统确认。

八、摄像头诊断入口与静态目标布置

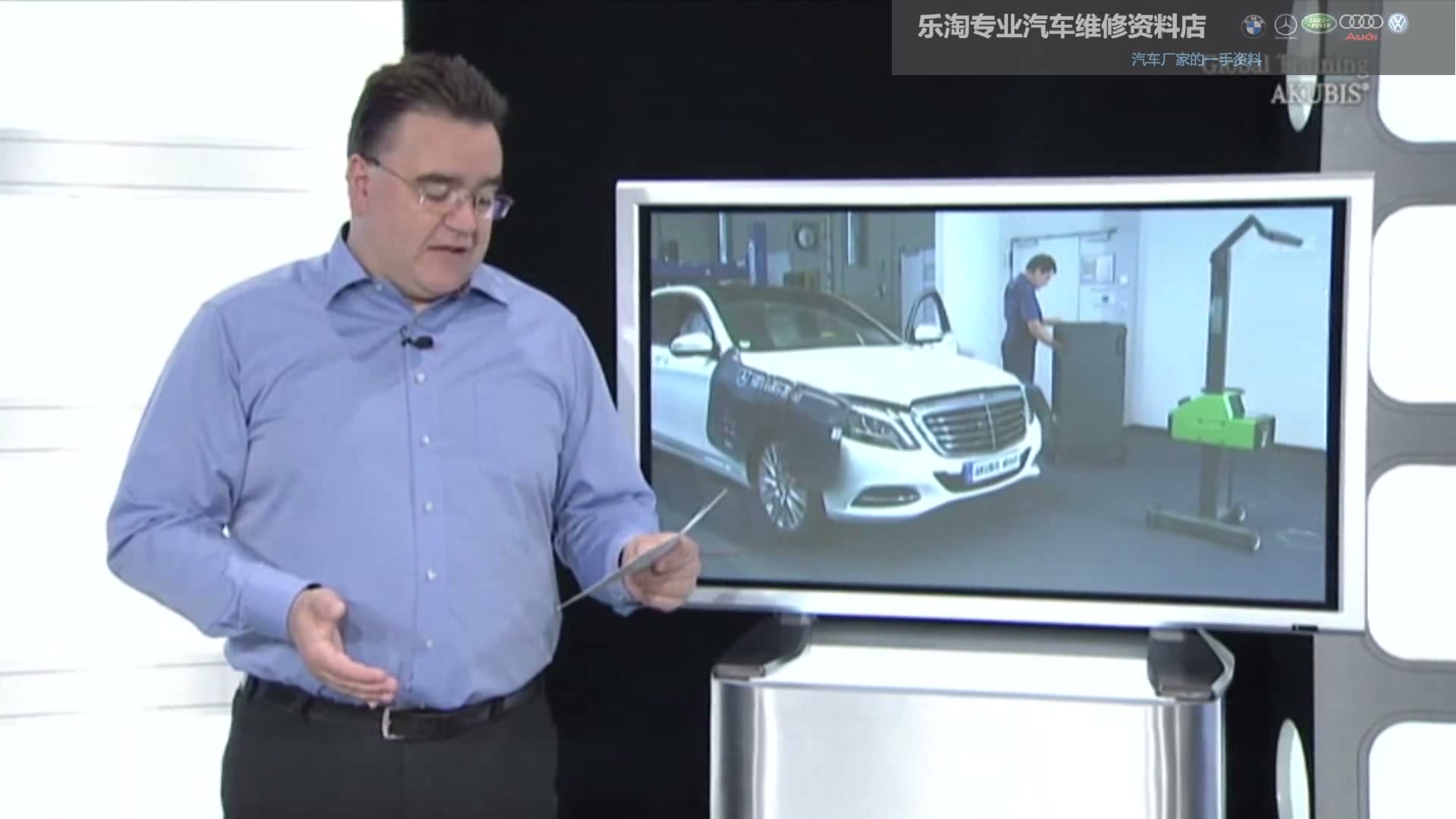

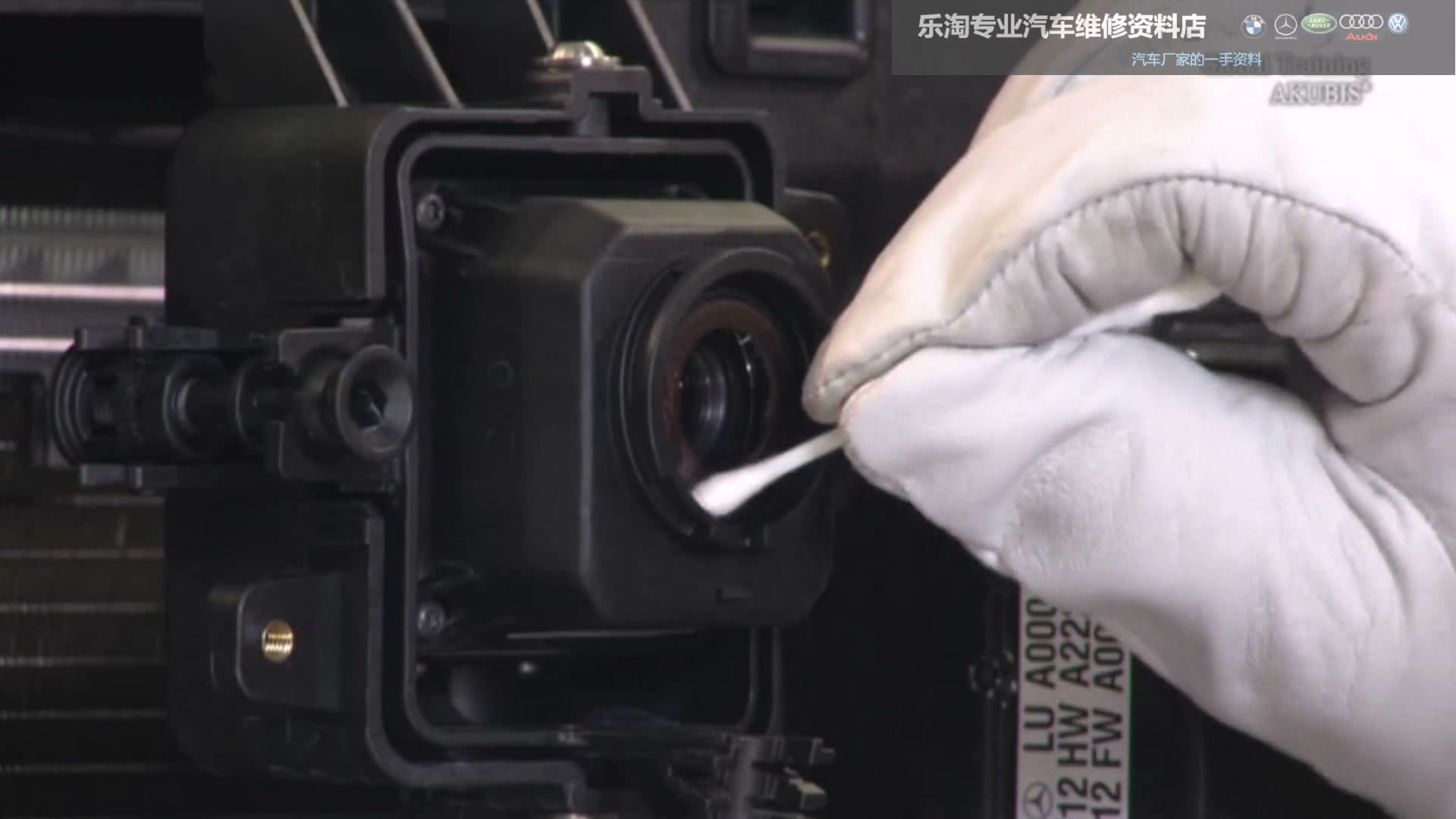

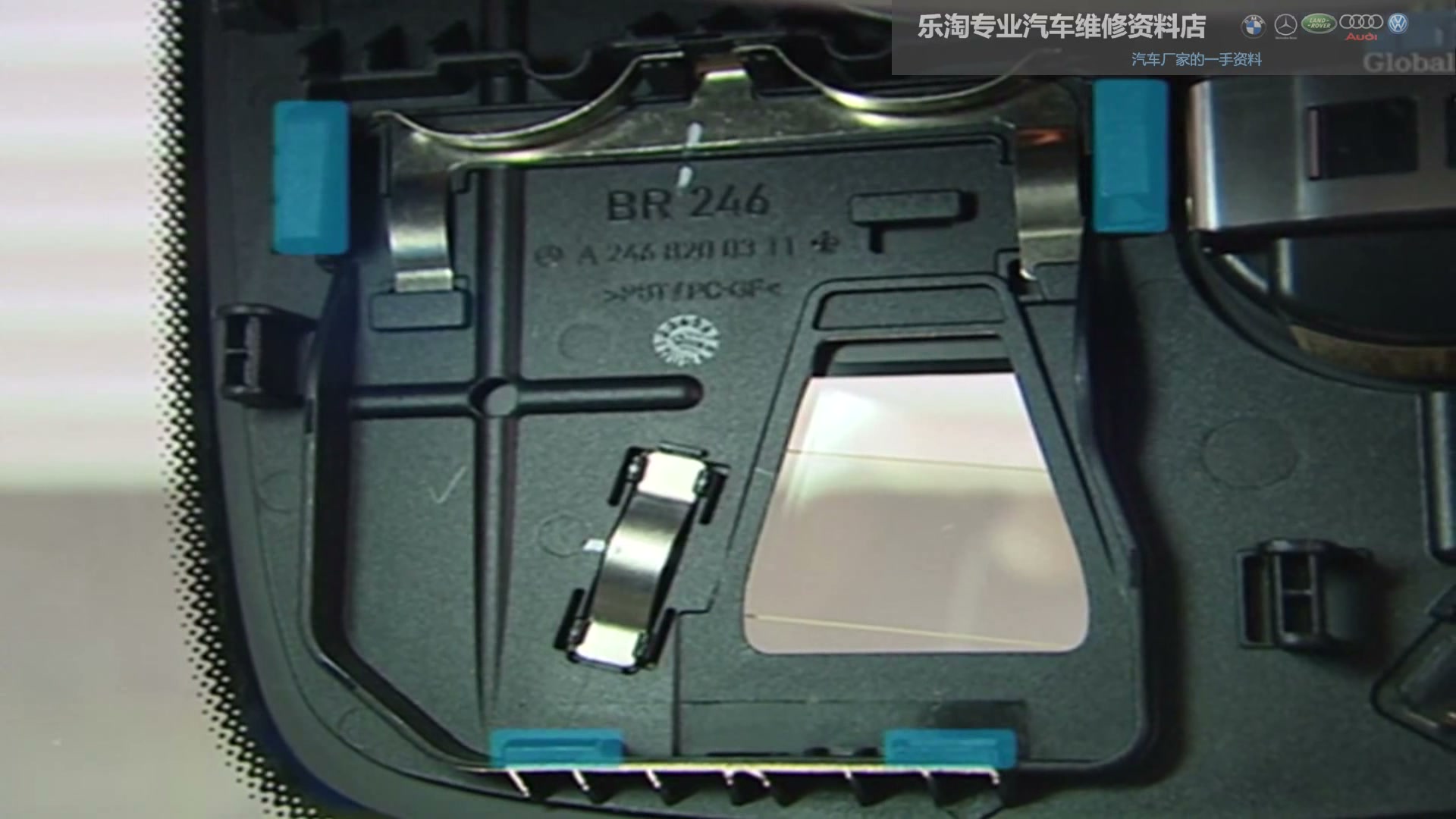

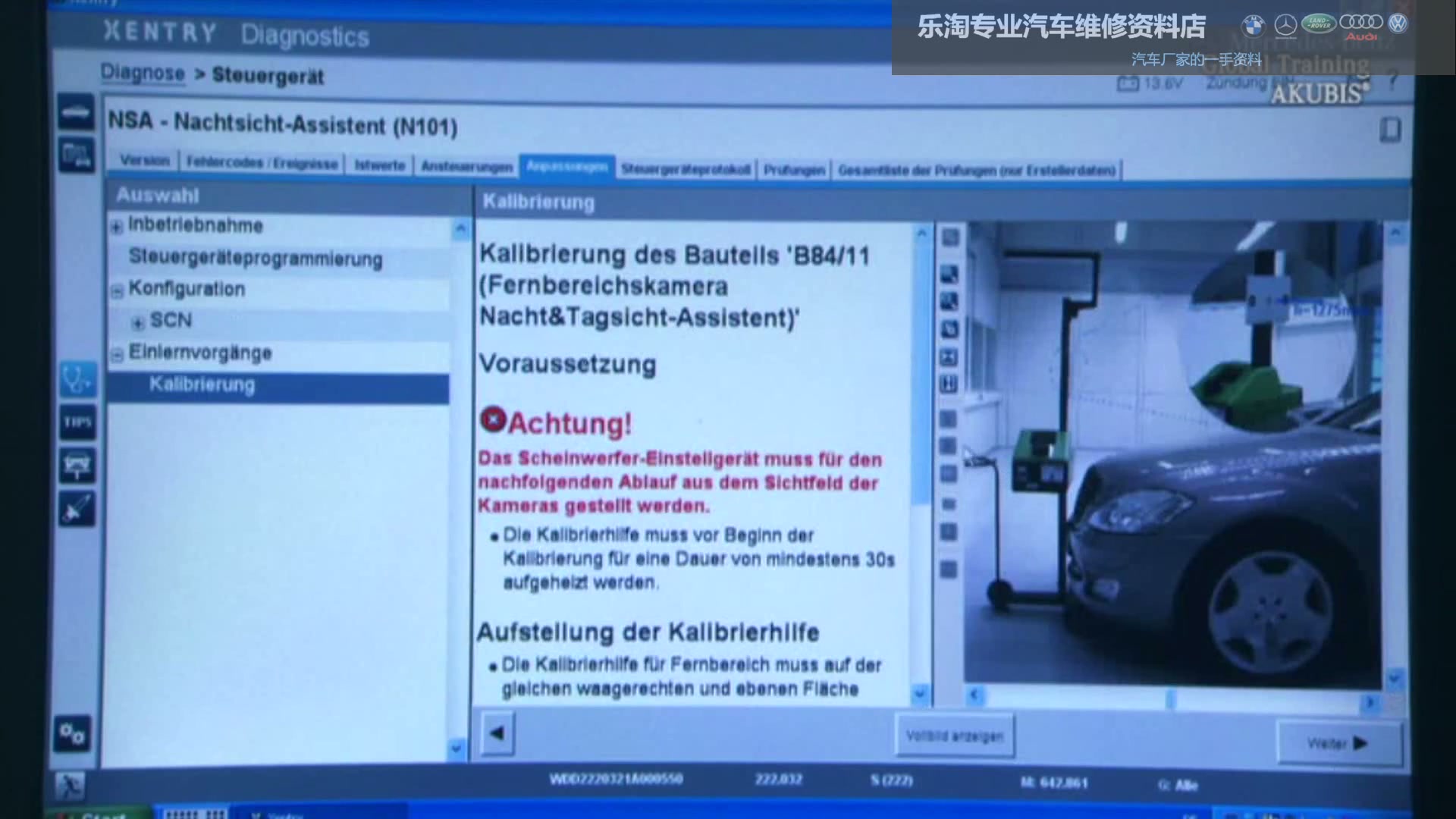

前视或环视摄像头标定前，确认轮胎、车高、转向和车轮定位基础状态，检查镜头与玻璃区域。按WIS规定的距离、高度、中心线和水平条件布置目标板，诊断系统中的旧界面与示例尺寸只作为原资料记录。

九、完成标定并验证驾驶辅助功能

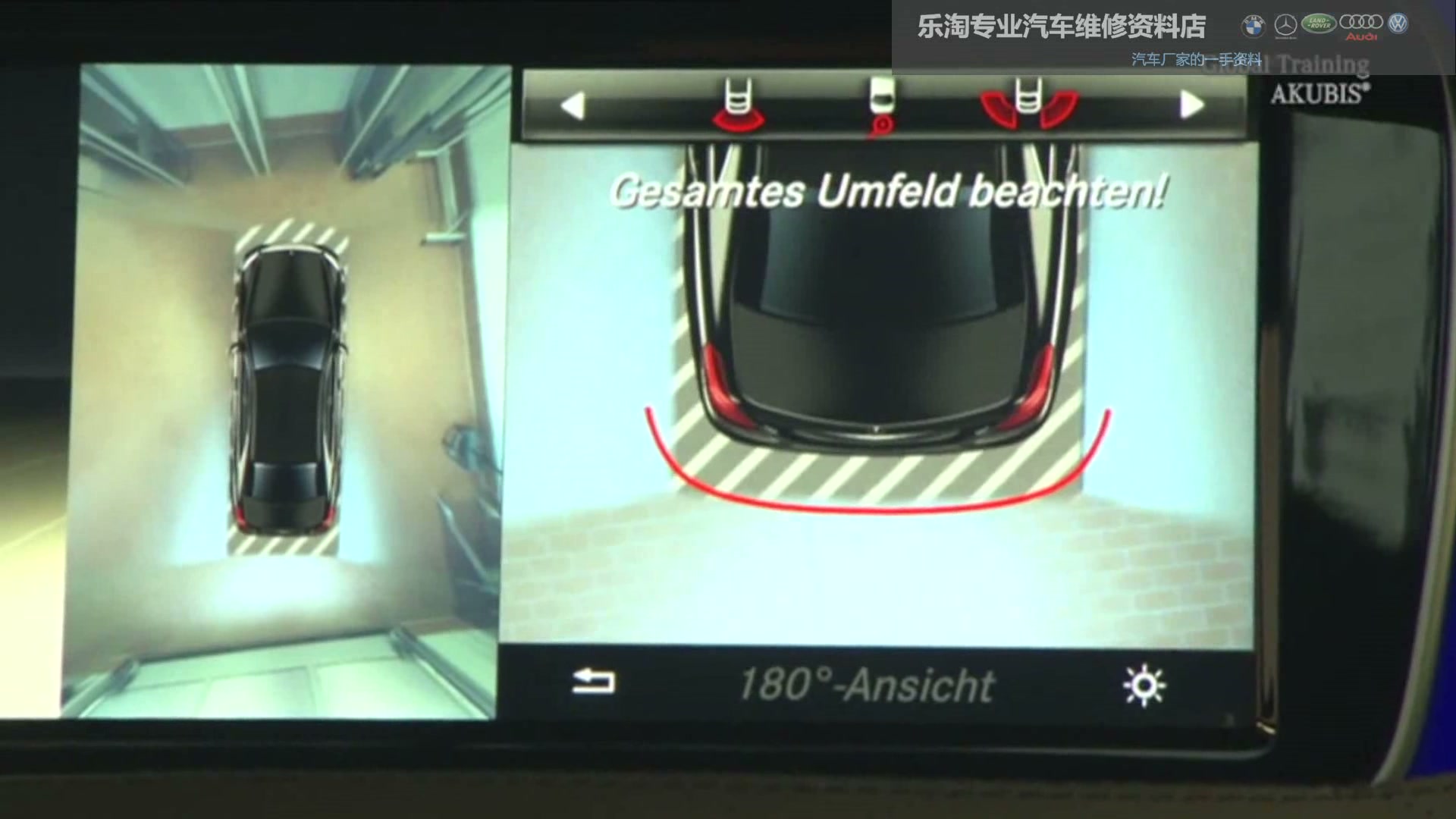

原视频展示摄像头部件、车轮基础检查和车辆中心定位。标定完成后读取结果与故障存储，复核传感器固定、车辆定位数据及相关驾驶辅助显示；必要时按厂家要求完成道路功能验证并保存标定报告。

十、确认摄像头安装与车辆基础条件

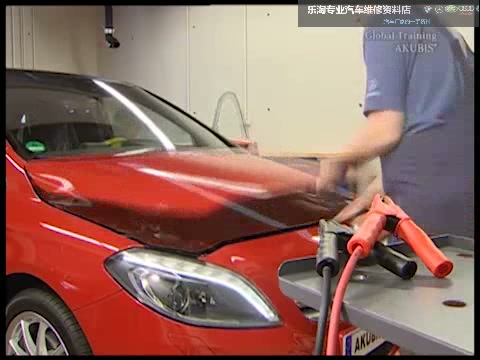

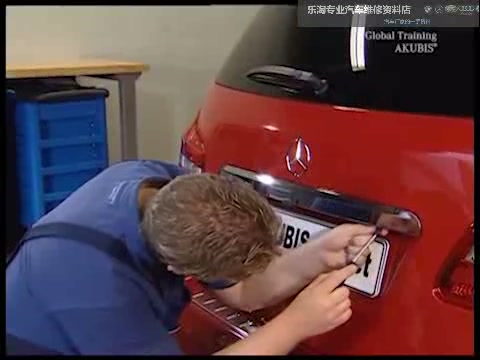

调节前检查后视摄像头、尾门/行李厢盖和相关饰件安装无变形或松动，核对轮胎压力、车辆载荷、车身高度和水平地面。摄像头或车身基准异常时应先修复，不能用标定掩盖机械偏差。

十一、按车型数据布置标定目标和测量基准

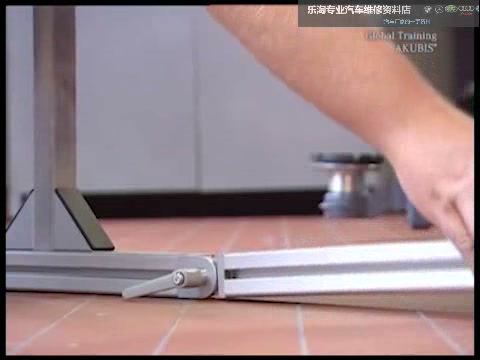

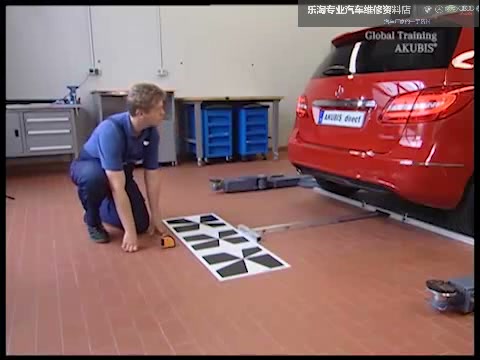

使用WIS规定的标定目标、测量工具和车辆中心/后轴基准，按对应车型尺寸布置。视频中的目标距离和旧设备界面仅是演示，实际数值由VIN和诊断引导确定；布置后防止车辆或目标移动。

十二、执行诊断调节并验证后视图像

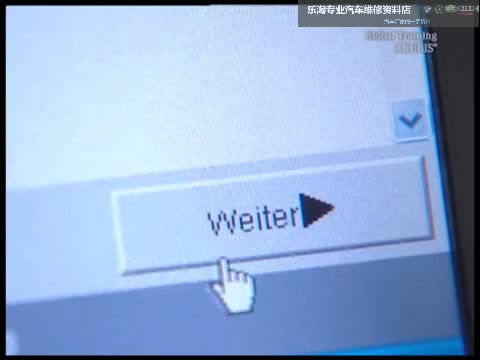

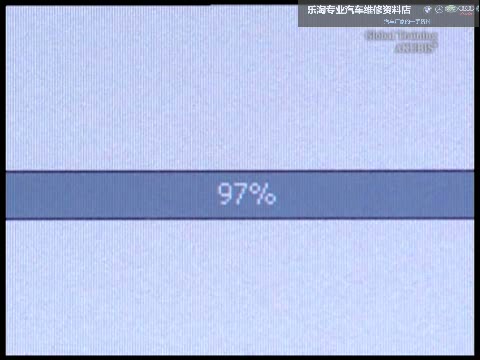

在XENTRY引导下执行摄像头调节或校准，确认过程正常完成且无相关故障码。检查显示图像、辅助线和画面方向，并在安全场地验证倒车显示；结果异常时重新检查基础条件和安装位置。

十三、雷达与摄像头标定完整操作视频

完整视频展示雷达、前视摄像头及相关驾驶辅助传感器的诊断入口、车辆基础检查、标定方式选择、目标布置和完成后的结果验证。实际标定条件、距离和工具应以对应车型当前WIS及诊断仪引导为准。

如果当前浏览器无法播放视频，可使用支持HEVC的新版浏览器或系统播放器查看。
