摘要依据奔驰BlueTEC资料整理柴油后处理、DPF、SCR/AdBlue警告、EGR冷却器积碳及SCR压力案例。

BlueTEC通过氧化催化器、DPF和SCR/AdBlue分阶段降低柴油机排放。原资料同时说明仪表警告、AdBlue液位与品质、EGR冷却器积碳及SCR压力案例，诊断必须把报码、实际值、促动和机械检查结合。

一、柴油燃烧特点与BlueTEC系统目的

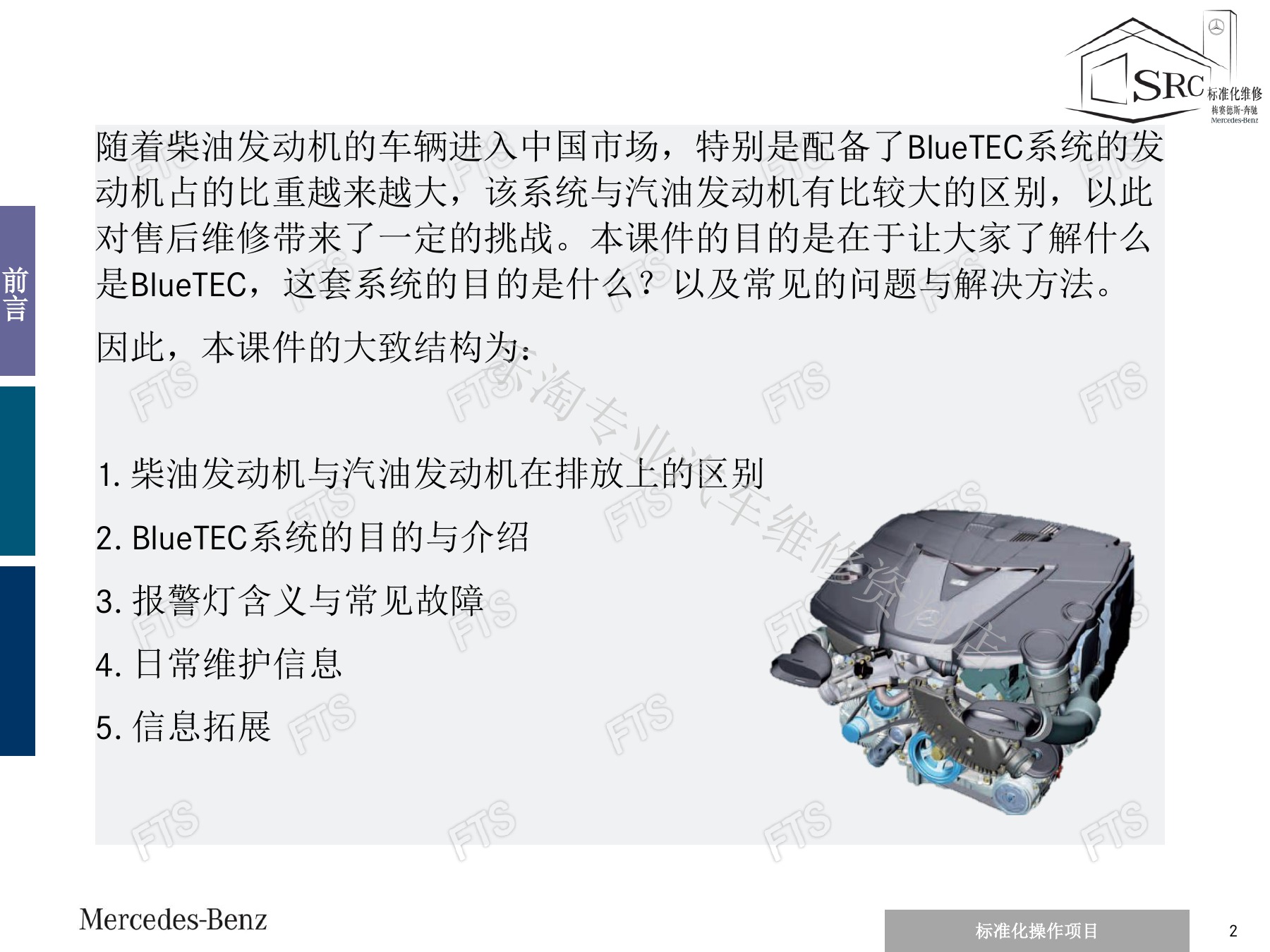

一、柴油燃烧特点与BlueTEC系统目的（page-02）

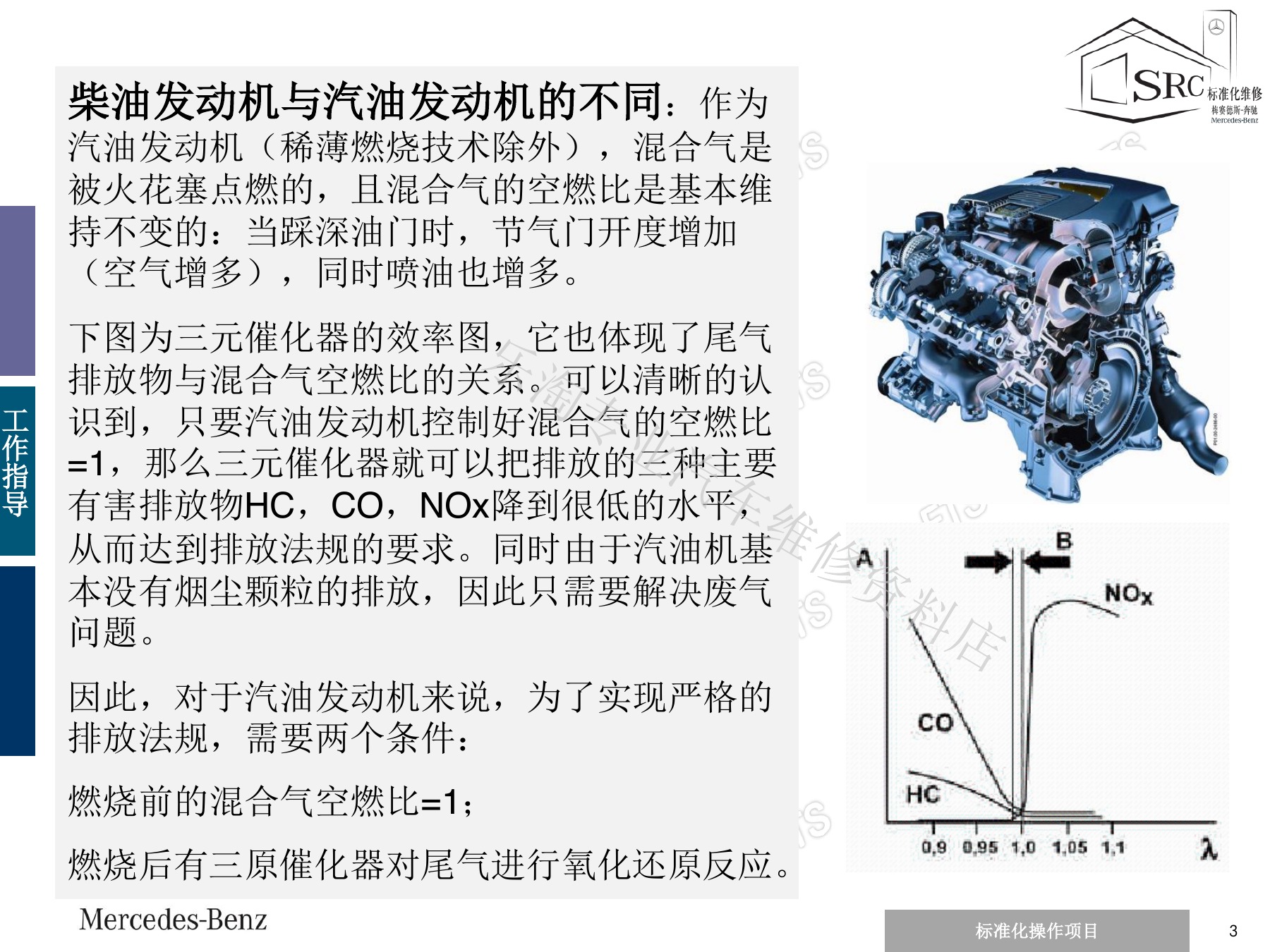

一、柴油燃烧特点与BlueTEC系统目的（page-03）

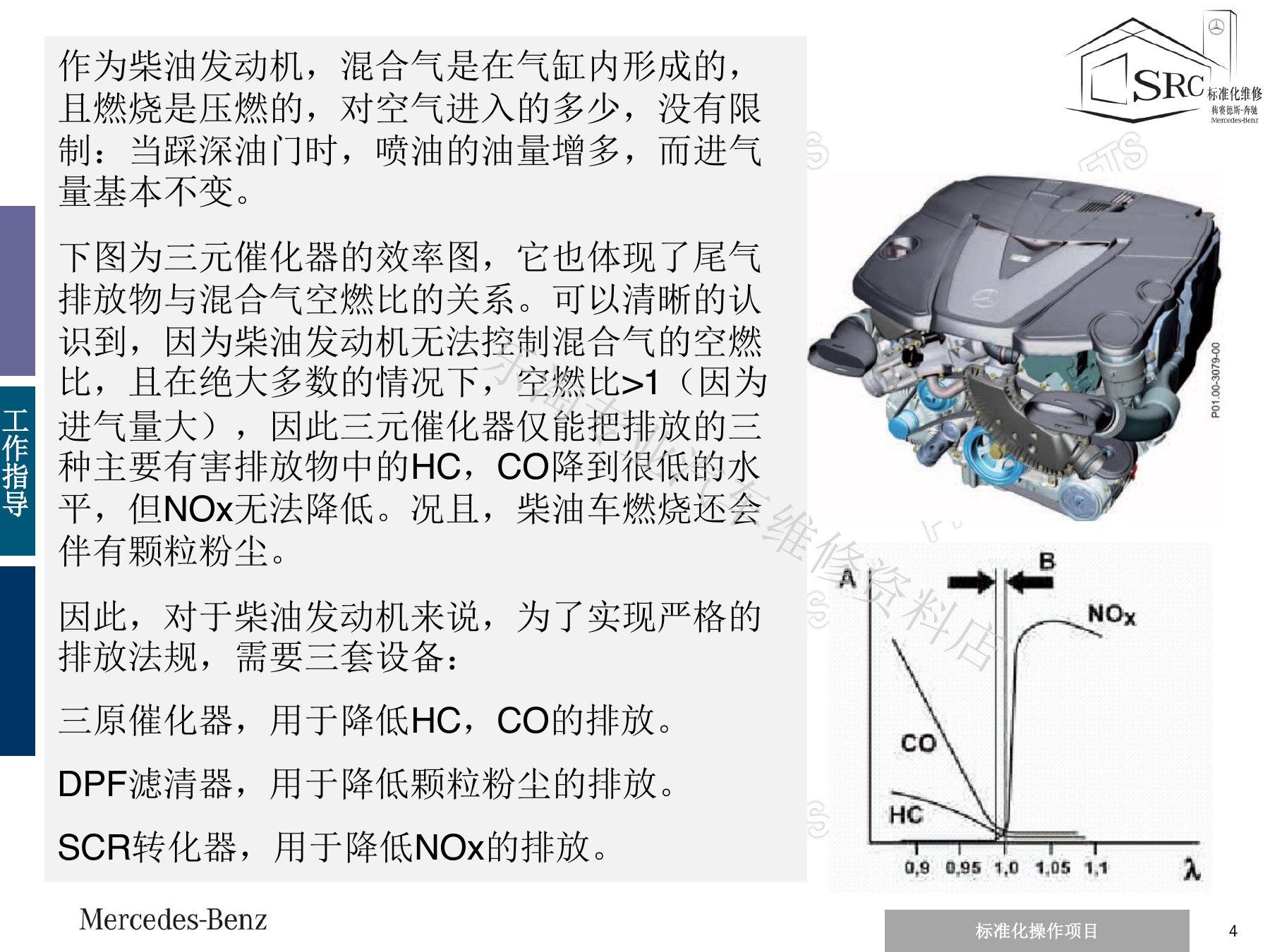

一、柴油燃烧特点与BlueTEC系统目的（page-04）

柴油机在缸内形成混合气并压燃，负荷主要通过喷油量调节。其过量空气和排放特性与汽油机不同，因此后处理结构、故障影响和维修安全也不同。

二、氧化催化器、DPF、SCR与AdBlue部件

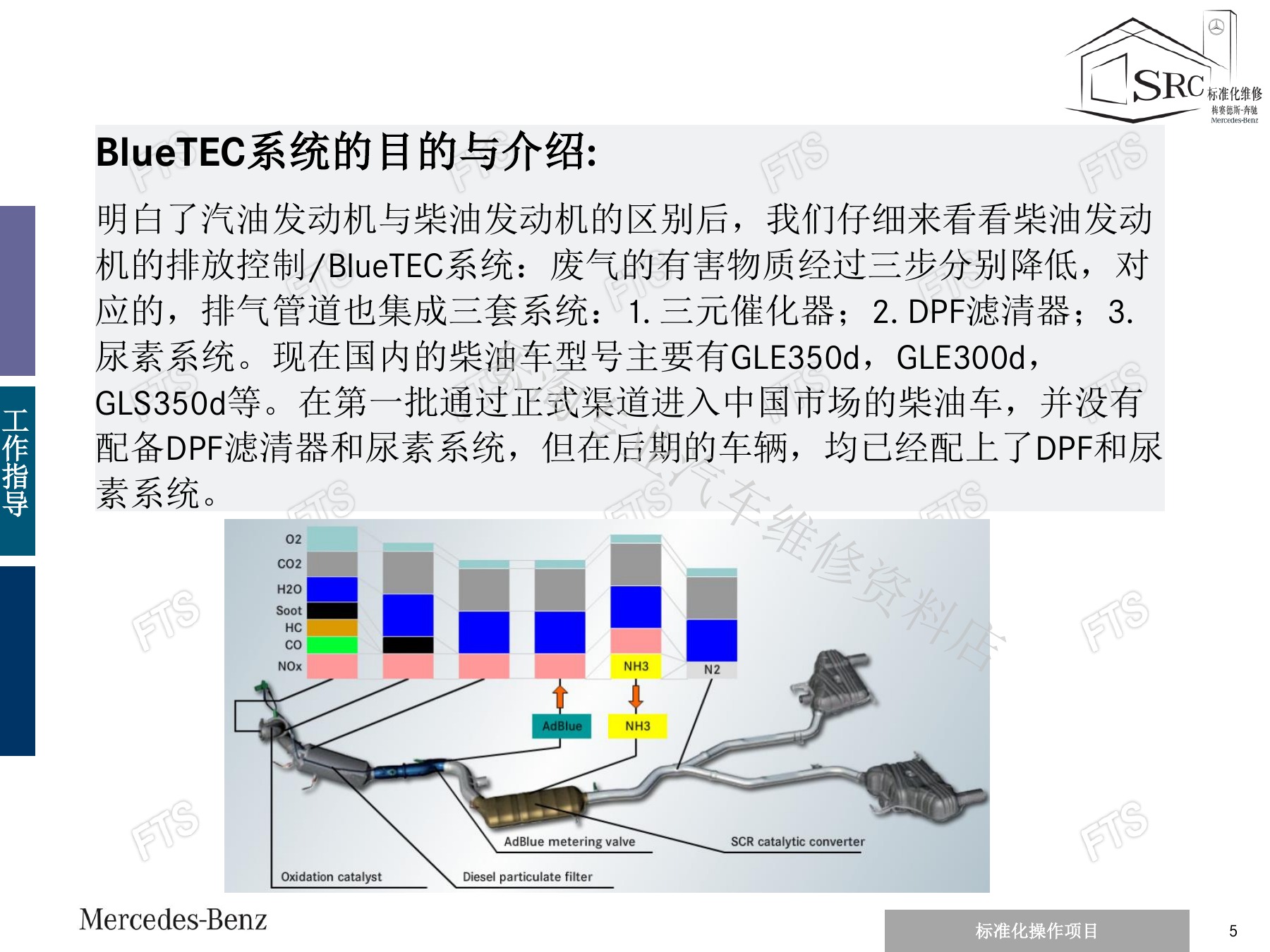

二、氧化催化器、DPF、SCR与AdBlue部件（page-05）

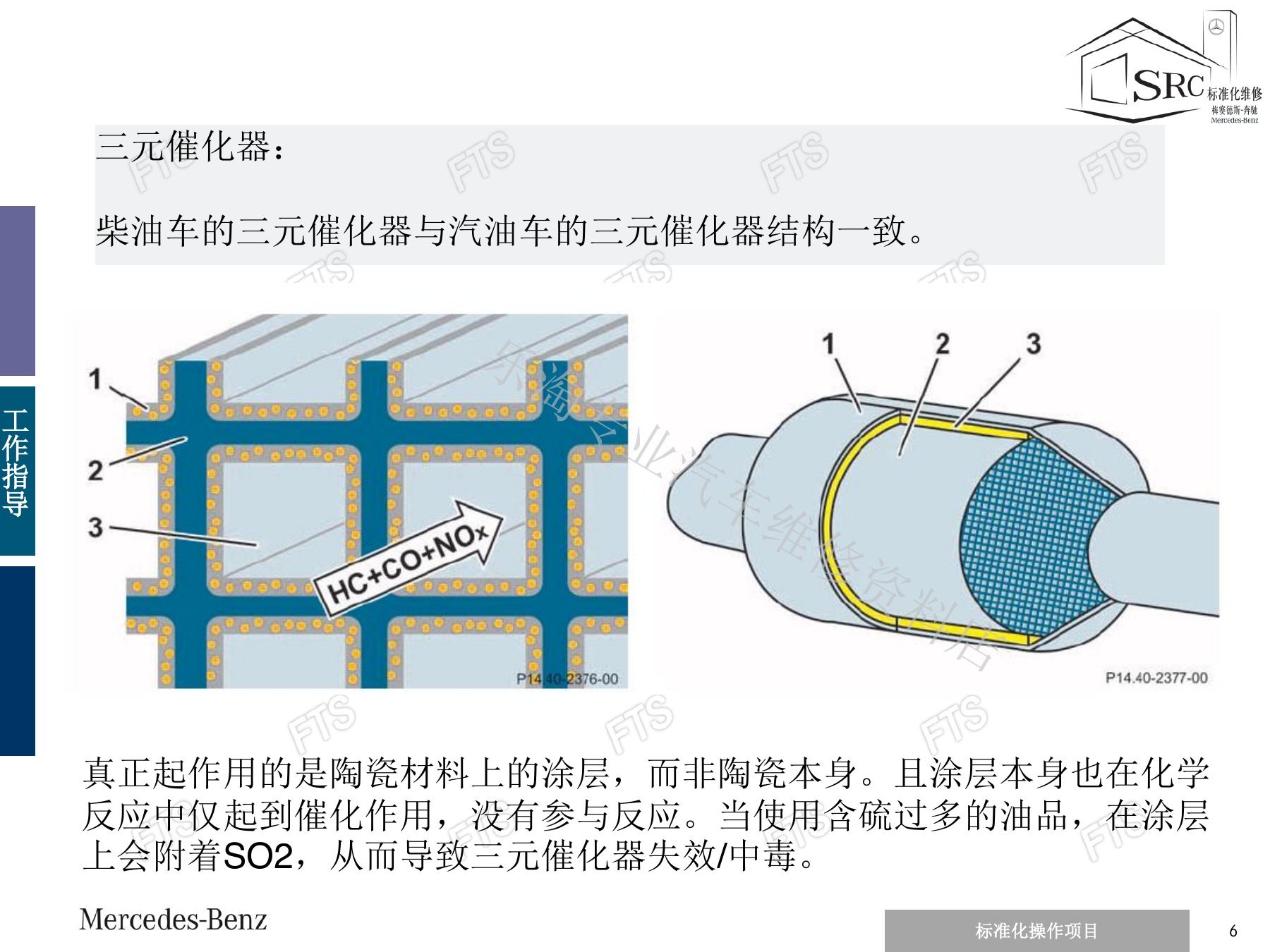

二、氧化催化器、DPF、SCR与AdBlue部件（page-06）

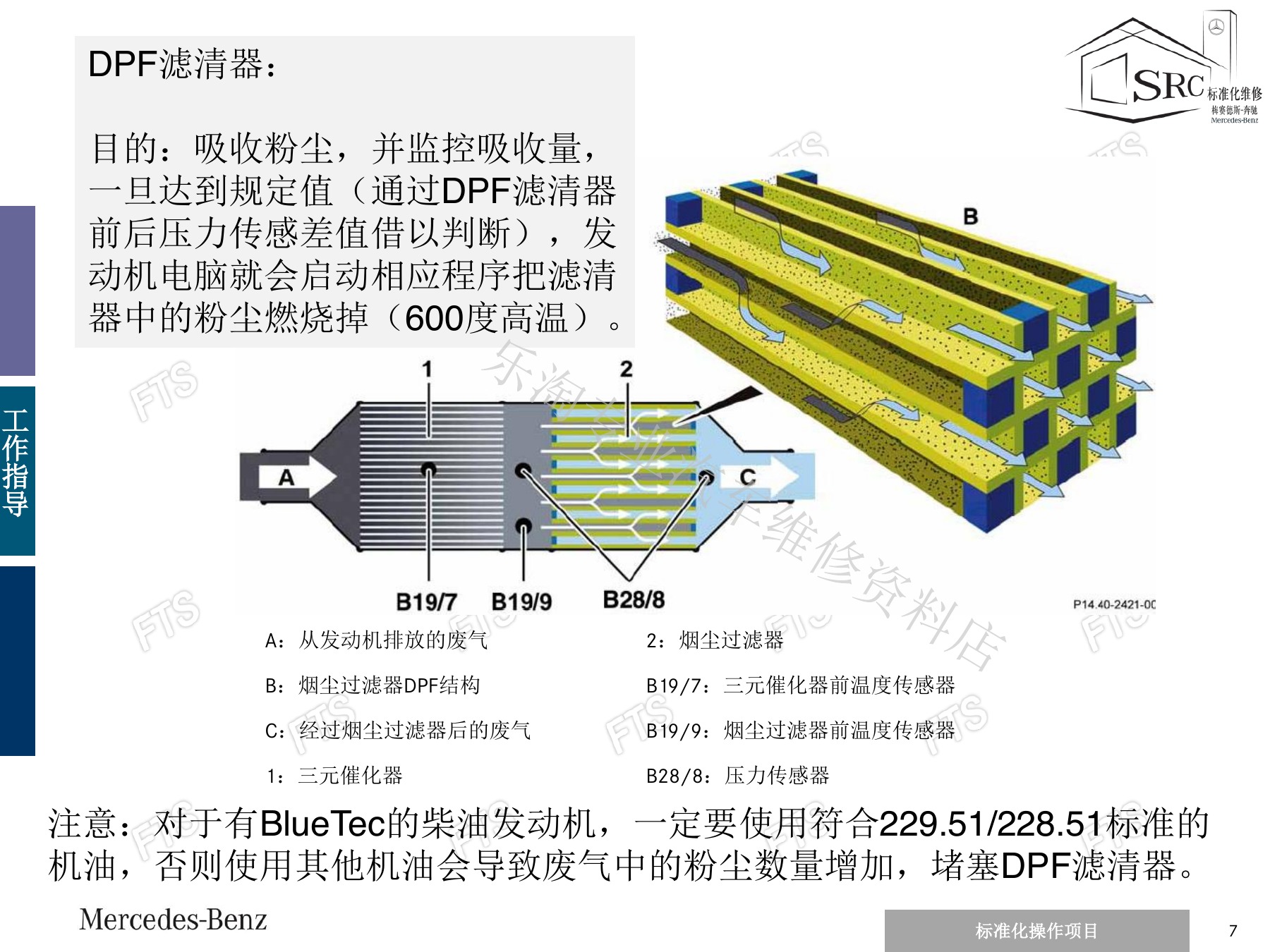

二、氧化催化器、DPF、SCR与AdBlue部件（page-07）

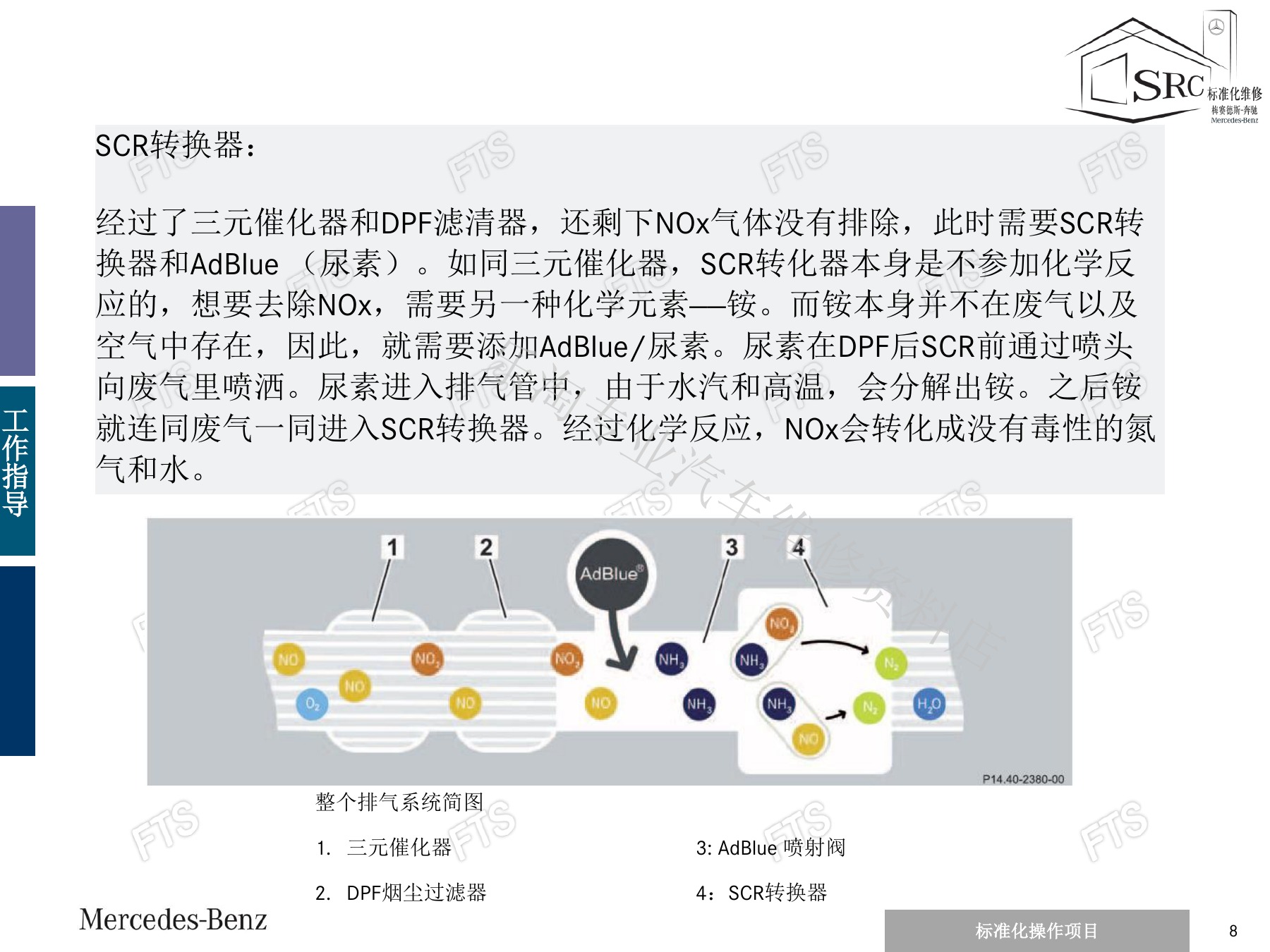

二、氧化催化器、DPF、SCR与AdBlue部件（page-08）

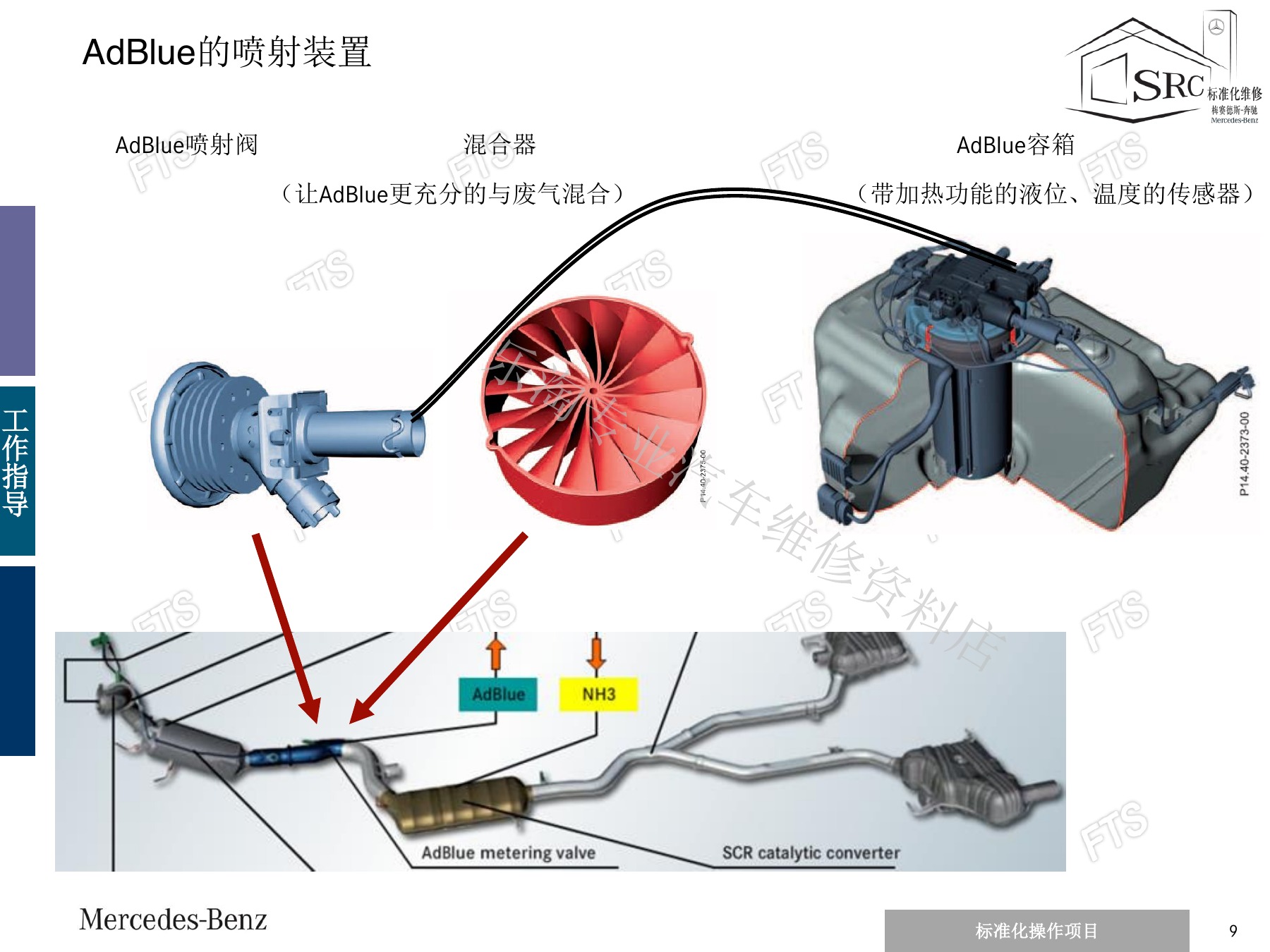

二、氧化催化器、DPF、SCR与AdBlue部件（page-09）

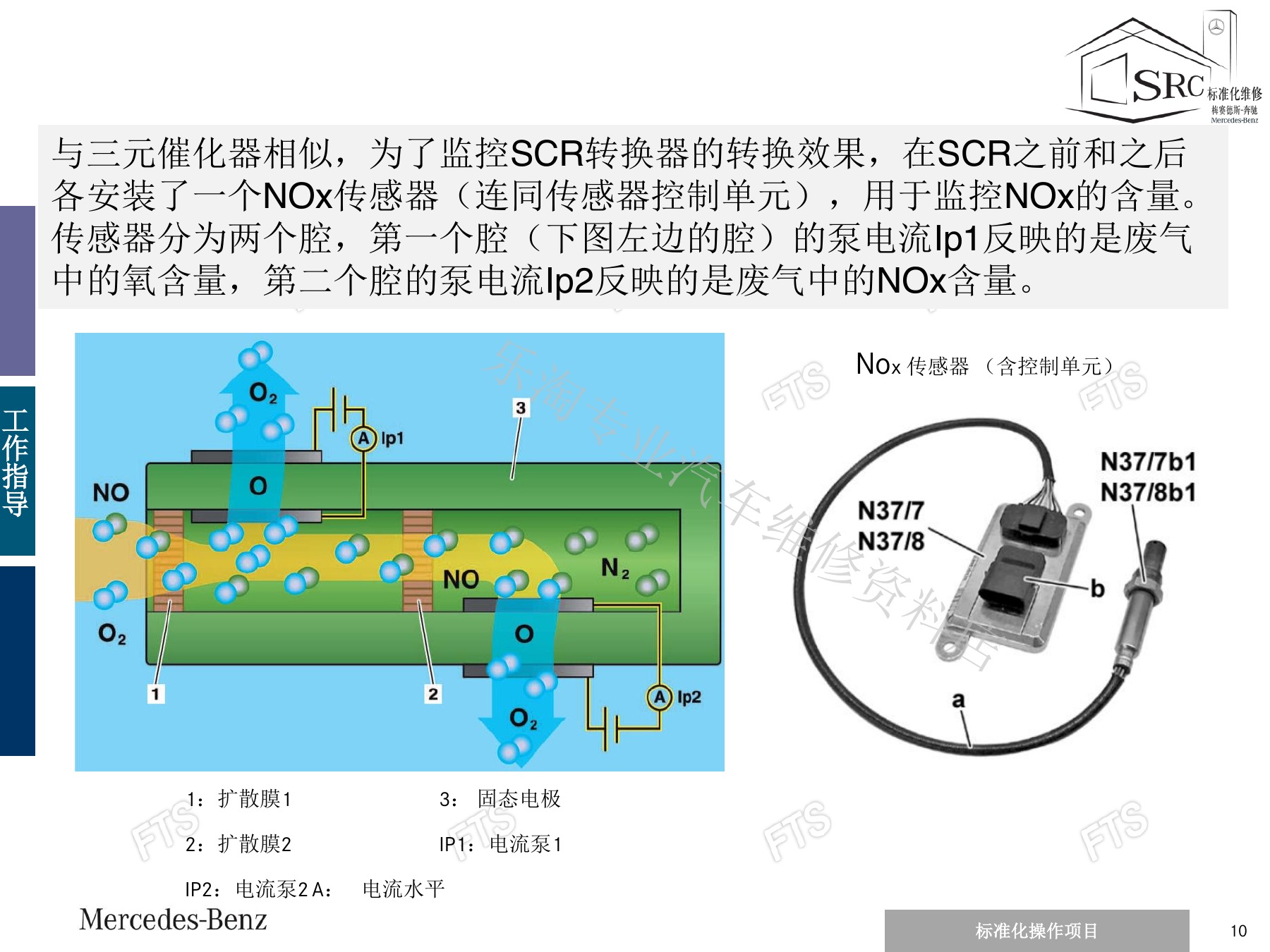

二、氧化催化器、DPF、SCR与AdBlue部件（page-10）

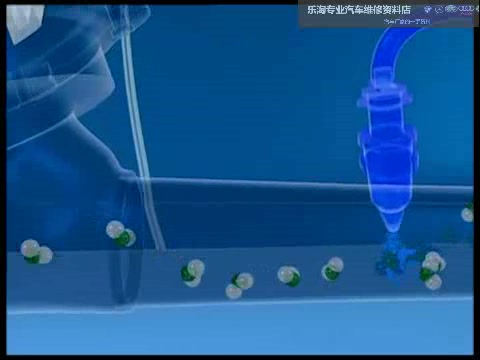

废气依次经过氧化催化、颗粒捕集和选择性催化还原。DPF负载通过模型及差压等信息监控；SCR使用AdBlue生成所需还原剂，并由前后NOx传感器监控转换效果。

三、AdBlue液位、品质与启动限制警告

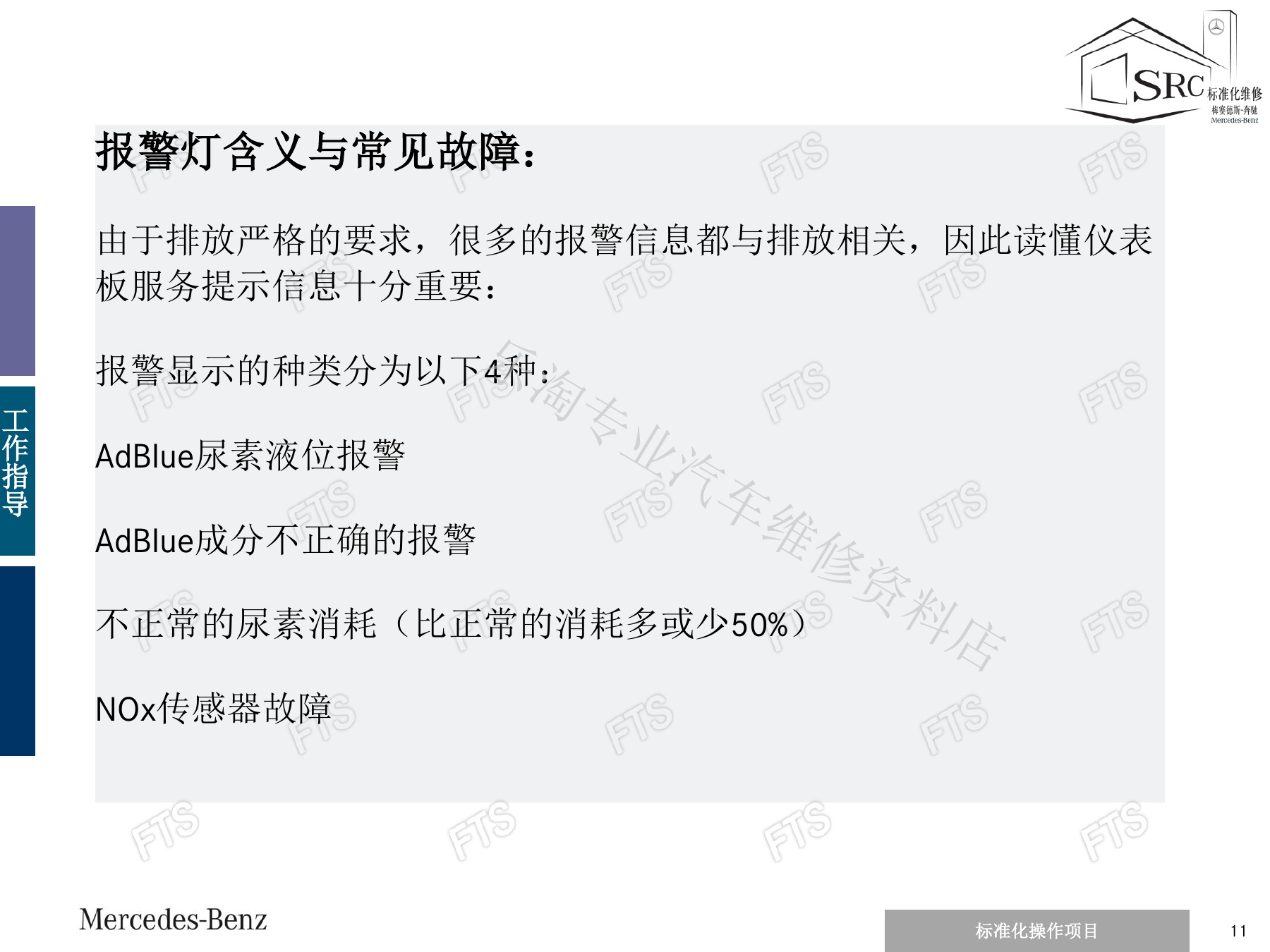

三、AdBlue液位、品质与启动限制警告（page-11）

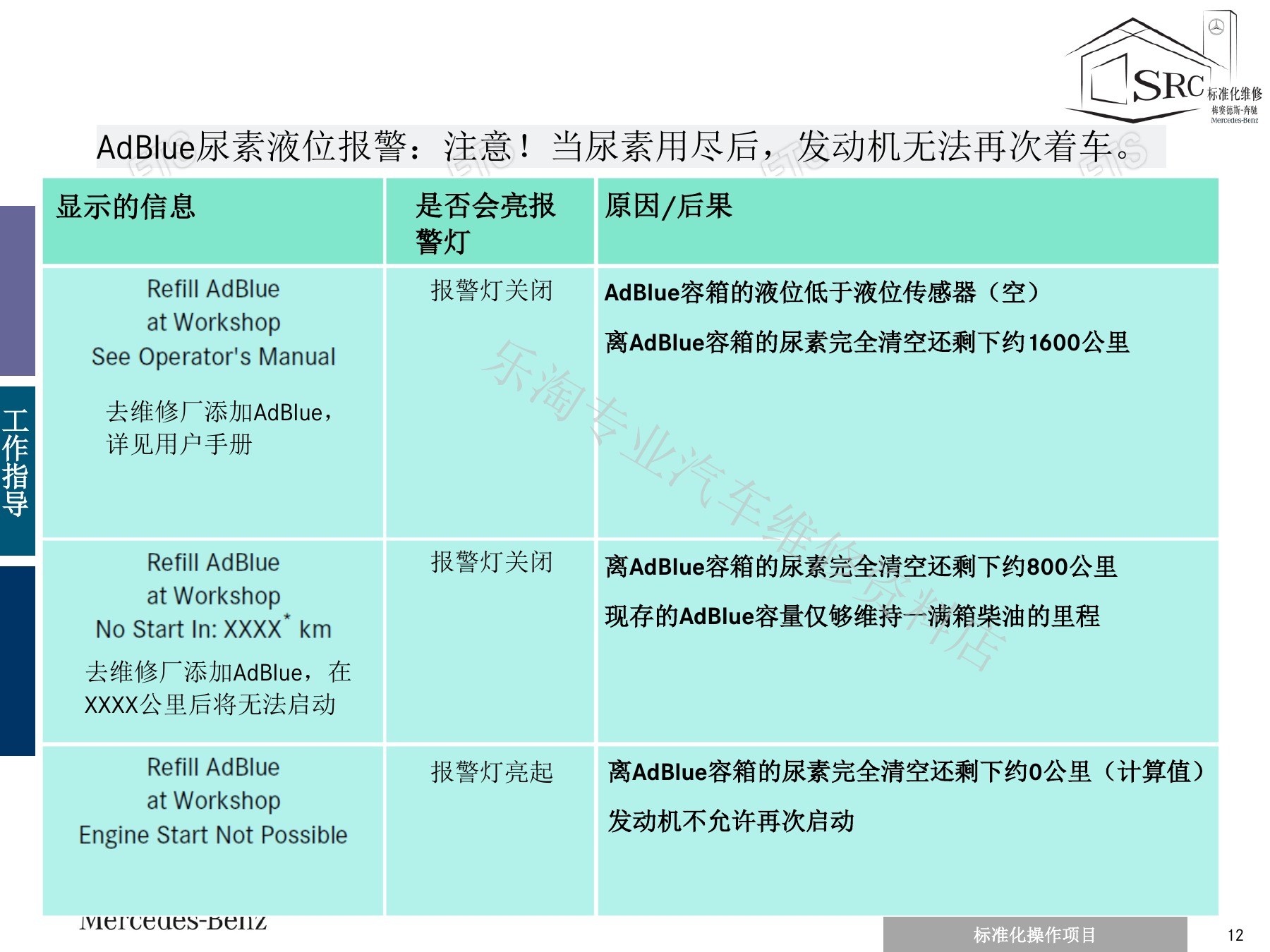

三、AdBlue液位、品质与启动限制警告（page-12）

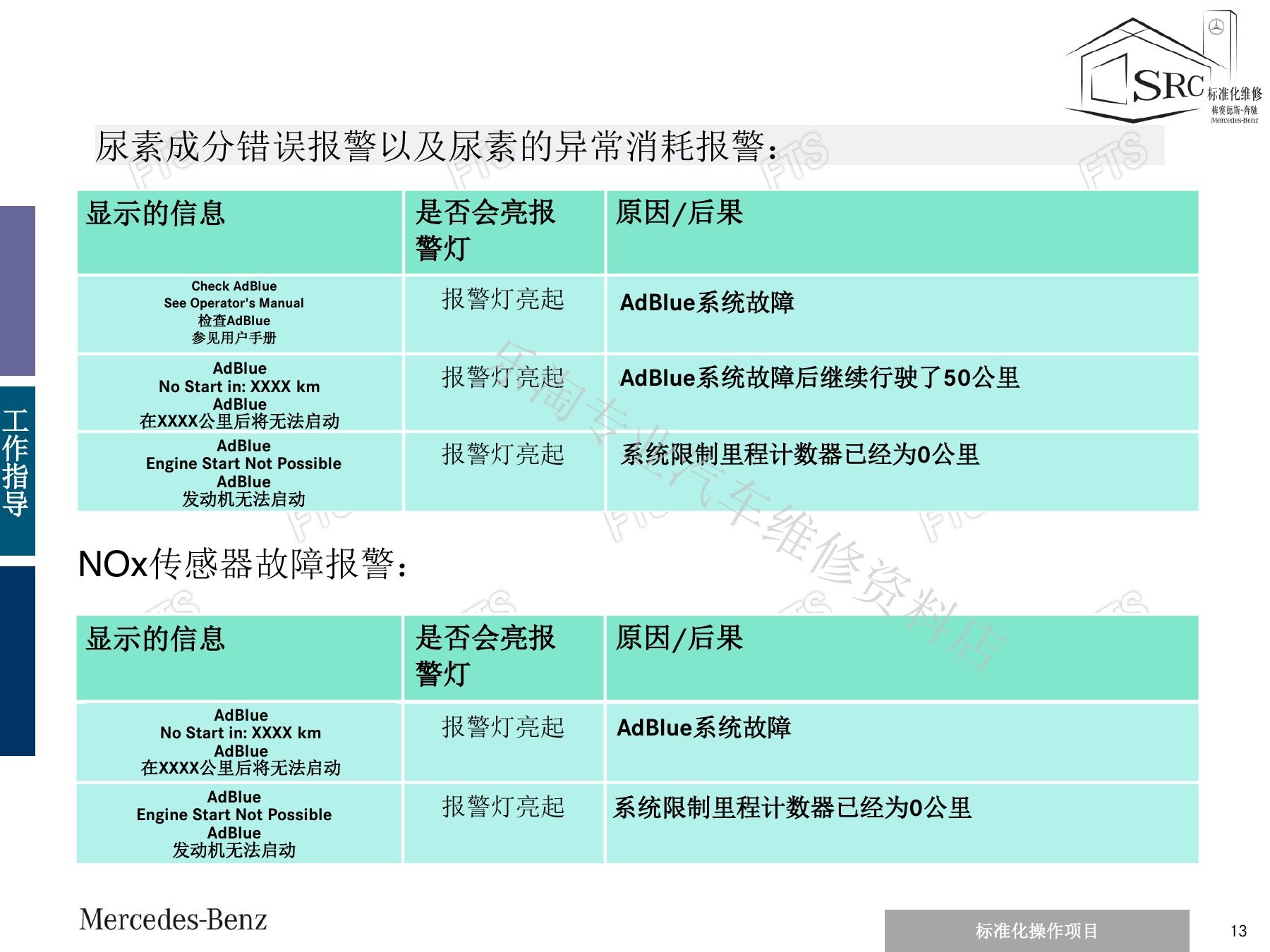

三、AdBlue液位、品质与启动限制警告（page-13）

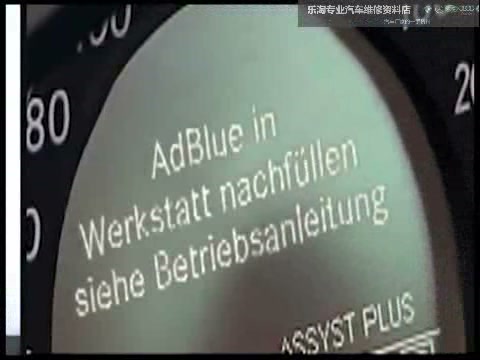

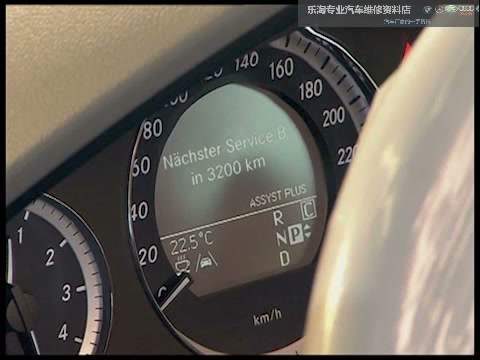

识别仪表的液位低、补充要求、品质不正确和剩余启动里程等提示。尿素耗尽或系统确认排放故障后可能进入启动限制，不能只清码交车。

四、EGR流量不足与冷却器积碳案例

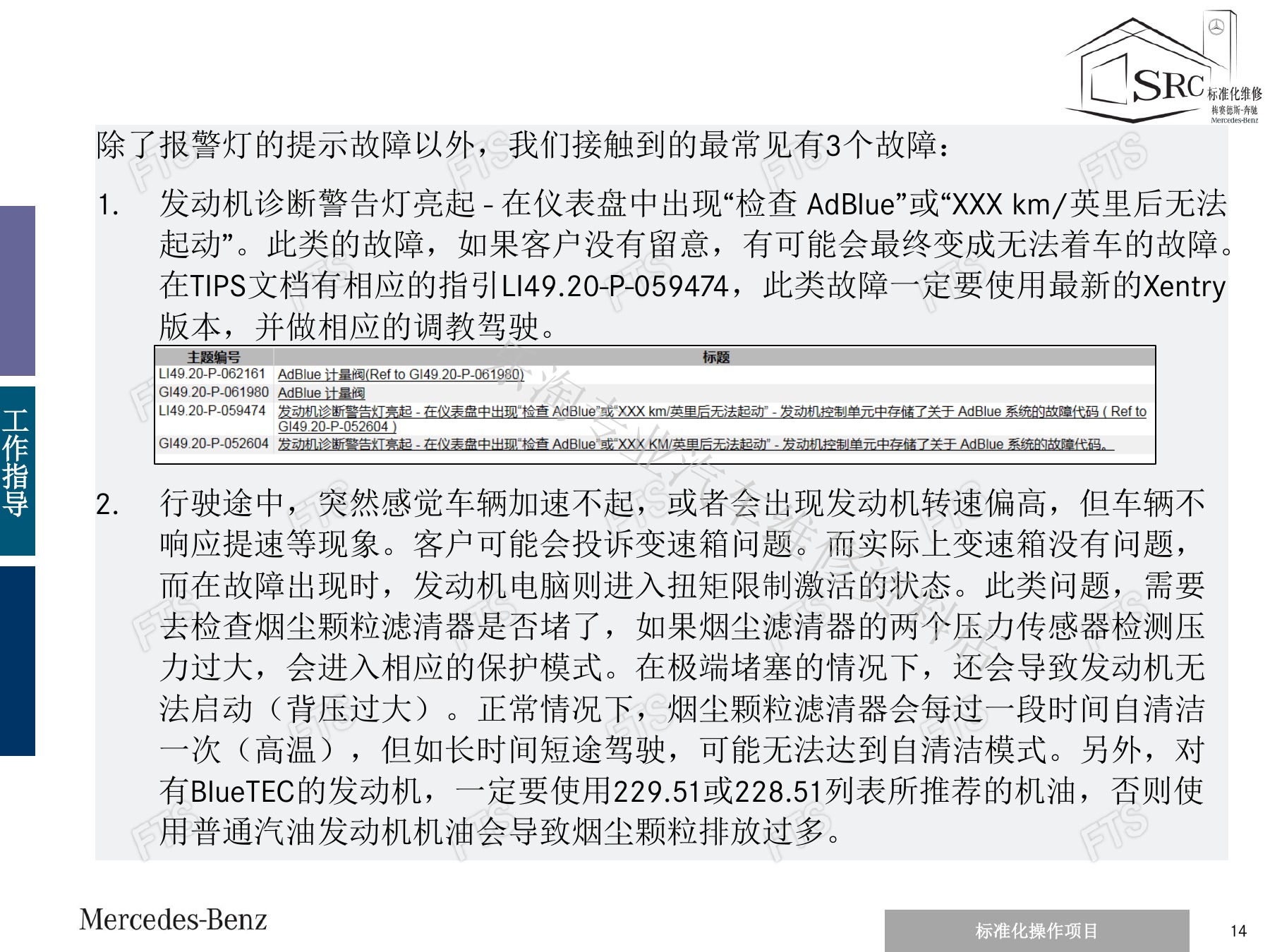

四、EGR流量不足与冷却器积碳案例（page-14）

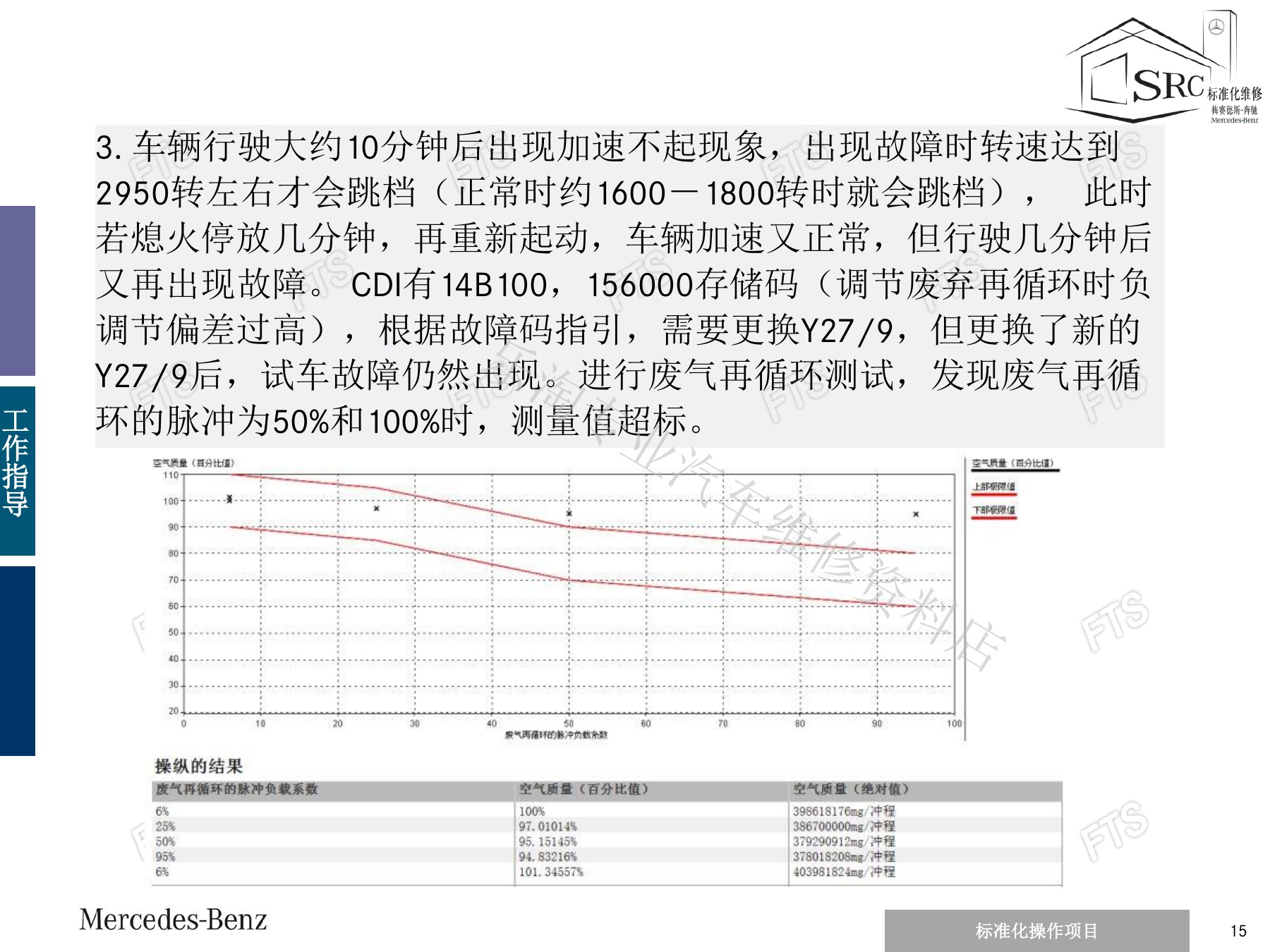

四、EGR流量不足与冷却器积碳案例（page-15）

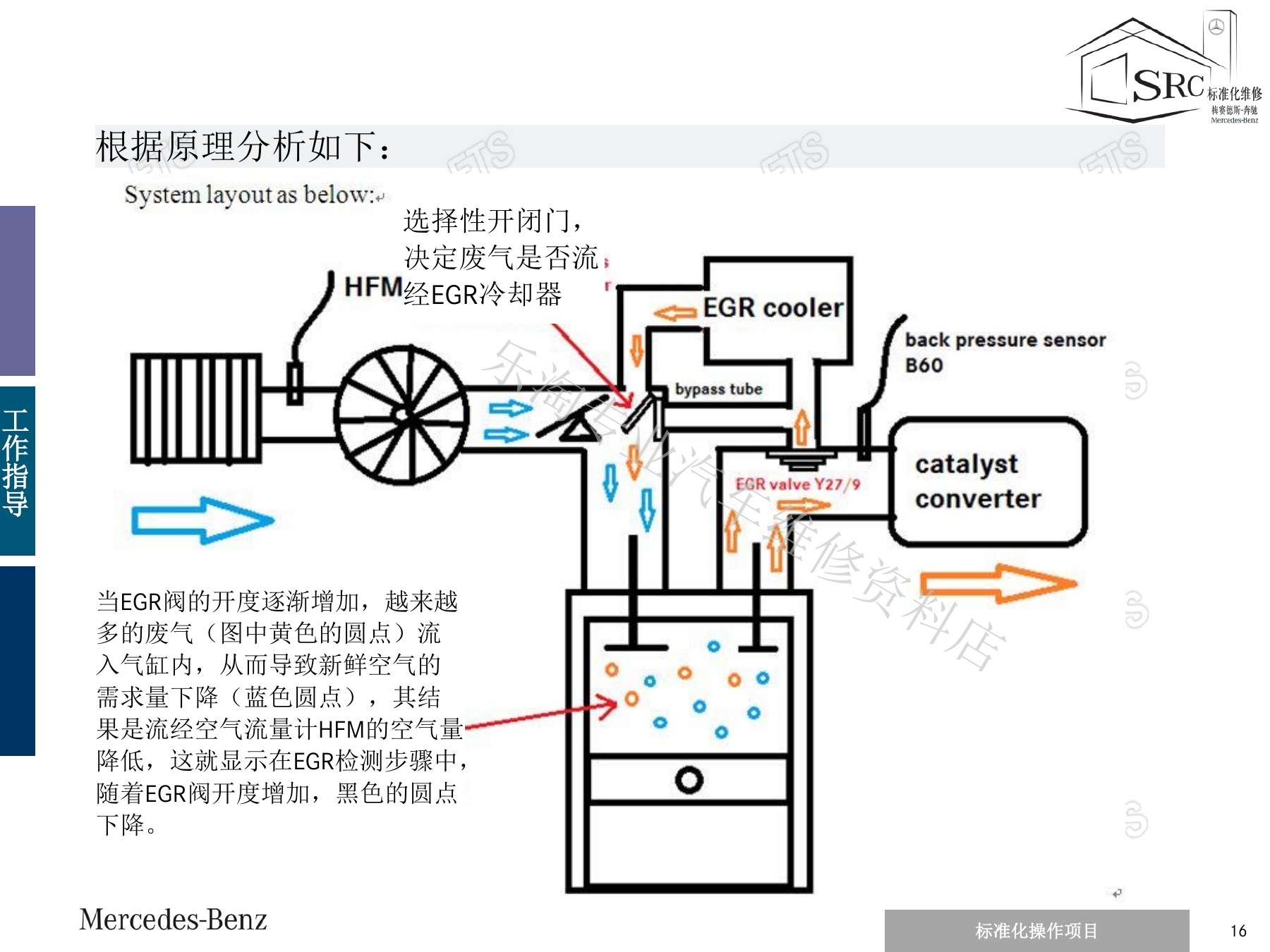

四、EGR流量不足与冷却器积碳案例（page-16）

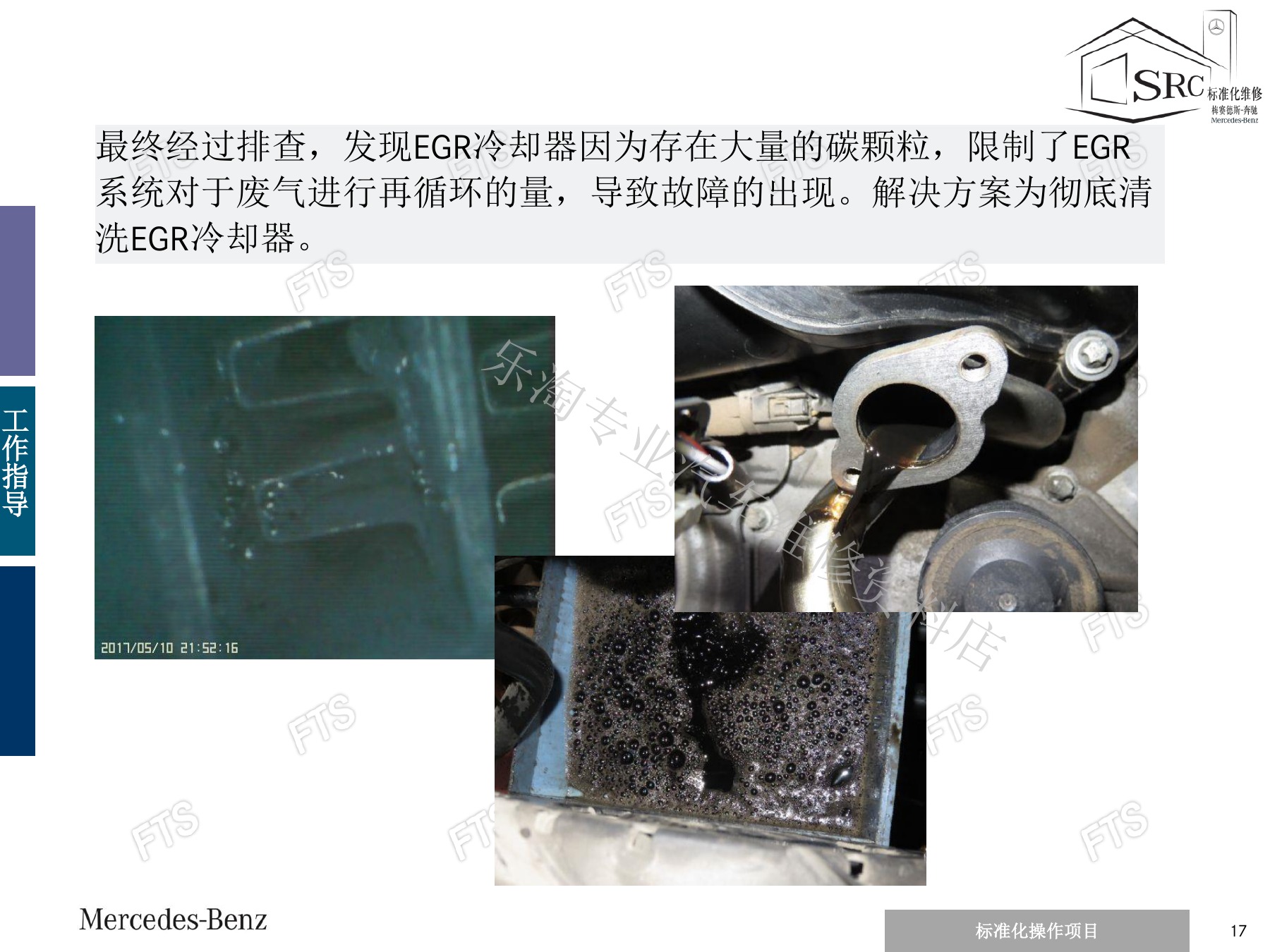

四、EGR流量不足与冷却器积碳案例（page-17）

资料案例出现热车后动力受限和EGR调节偏差。通过原理与实际值检查，最终发现EGR冷却器大量积碳限制废气流量；清洁或维修前仍需确认阀门、旁通、传感器和进气系统。

五、SCR压力过低、密封圈损坏与维修边界

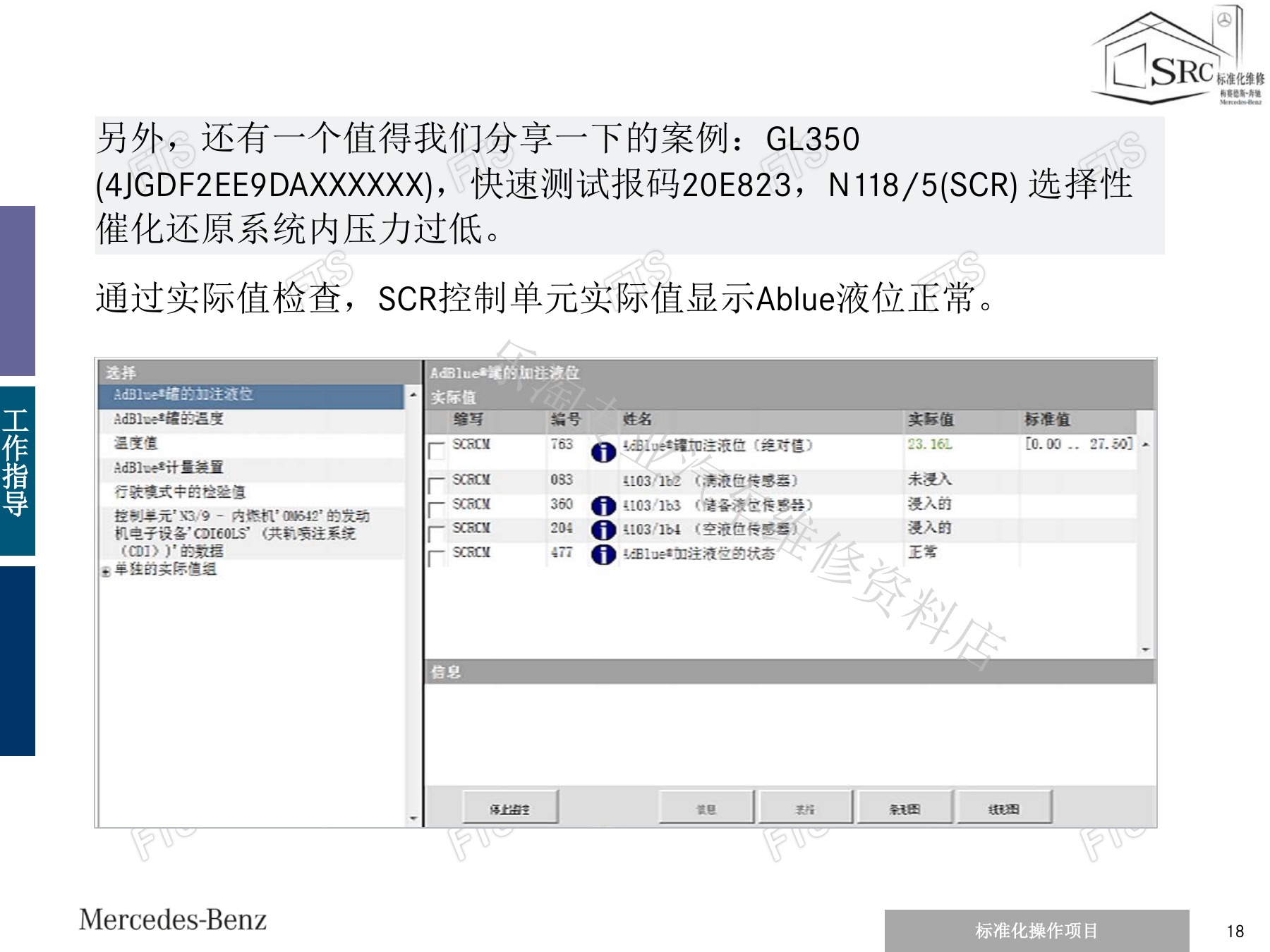

五、SCR压力过低、密封圈损坏与维修边界（page-18）

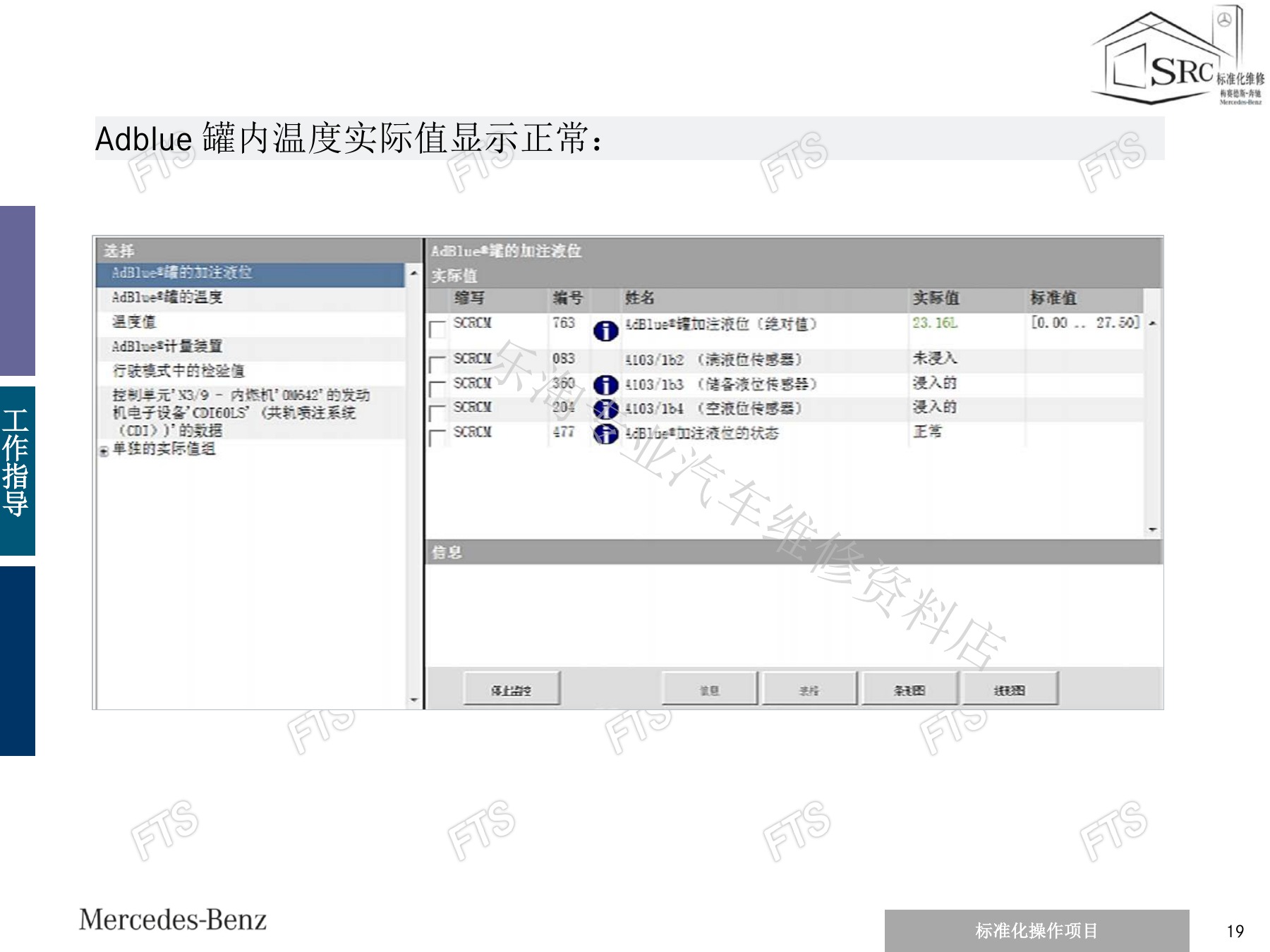

五、SCR压力过低、密封圈损坏与维修边界（page-19）

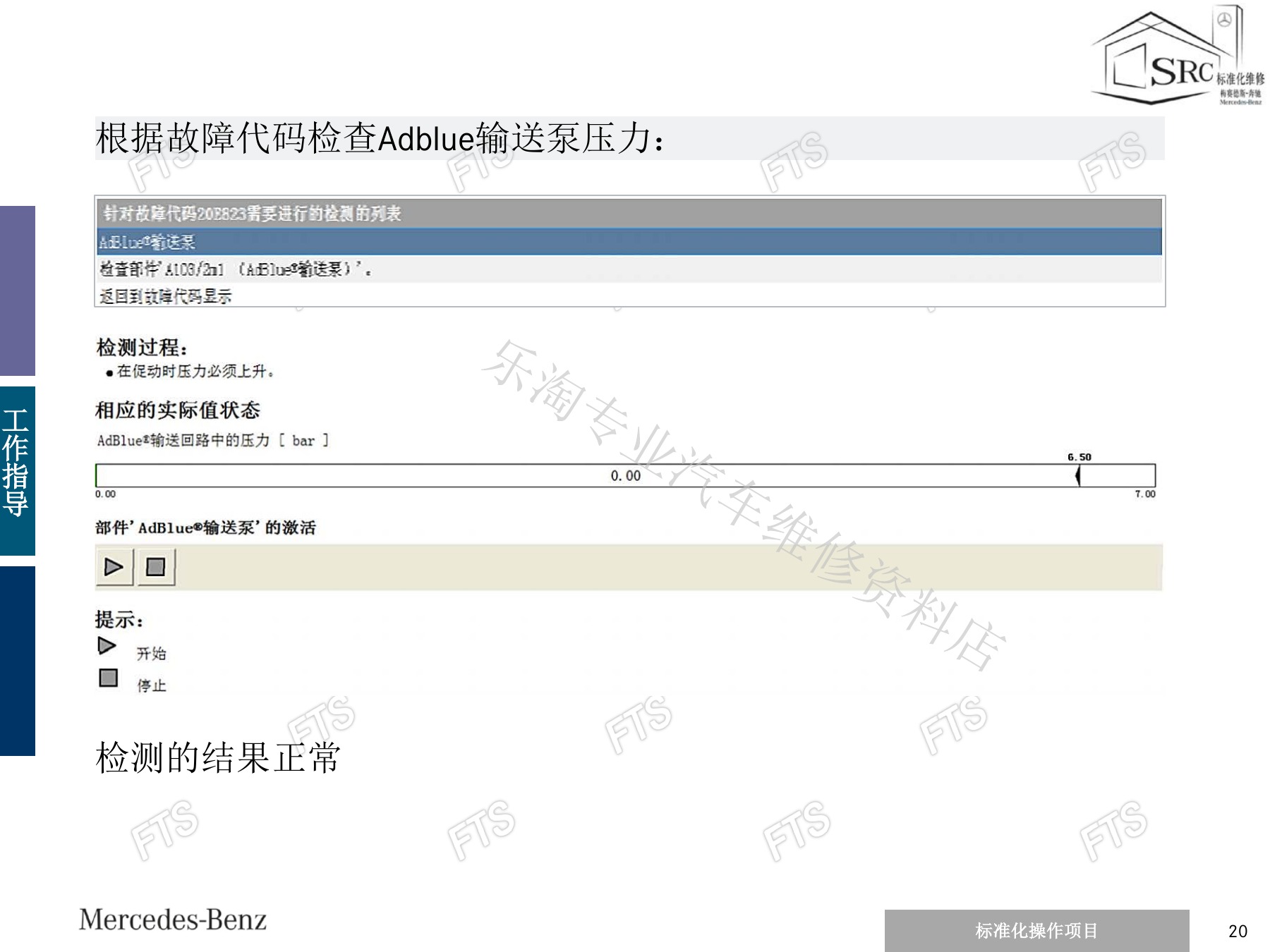

五、SCR压力过低、密封圈损坏与维修边界（page-20）

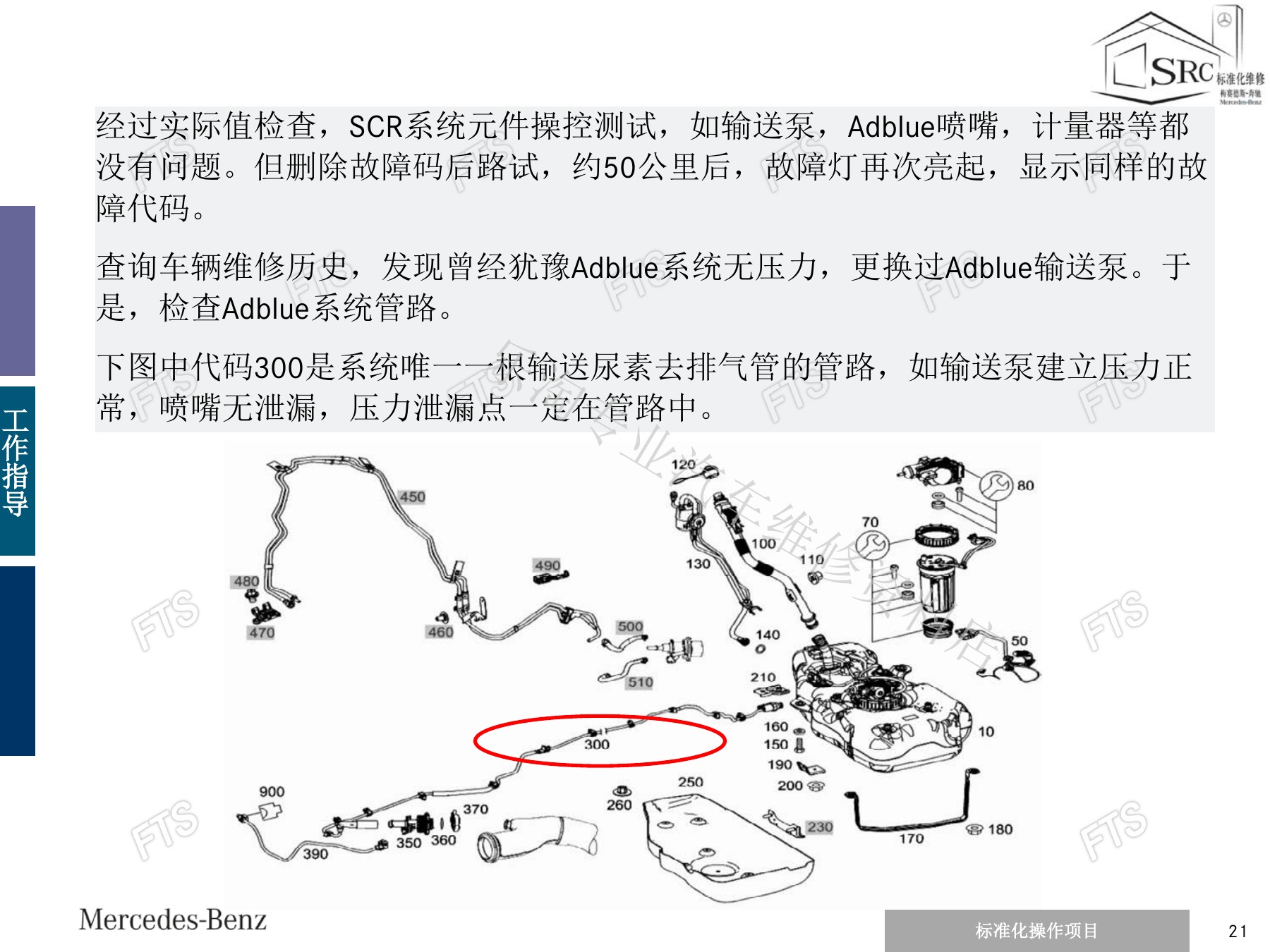

五、SCR压力过低、密封圈损坏与维修边界（page-21）

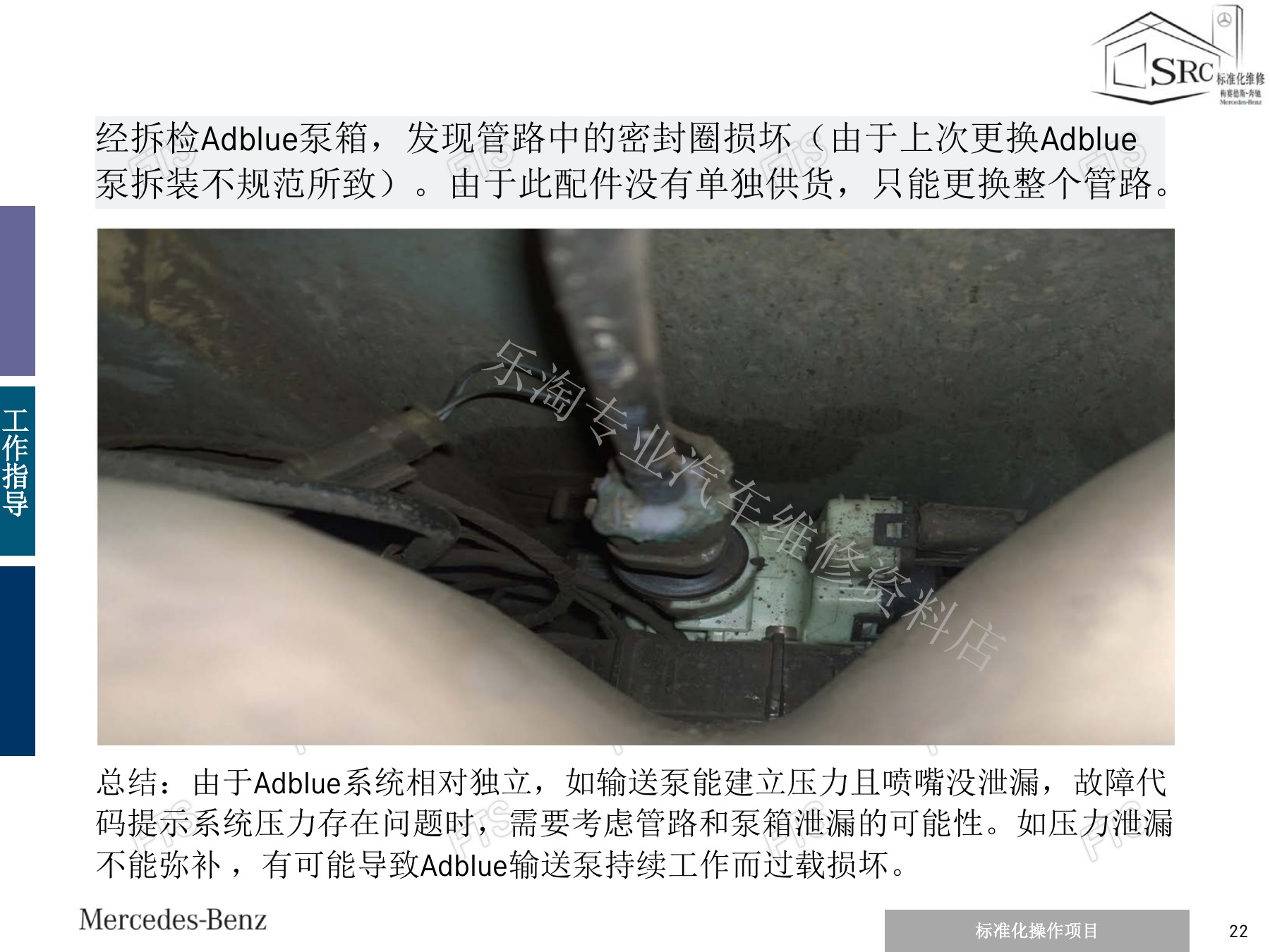

五、SCR压力过低、密封圈损坏与维修边界（page-22）
五、SCR压力过低、密封圈损坏与维修边界（page-23）

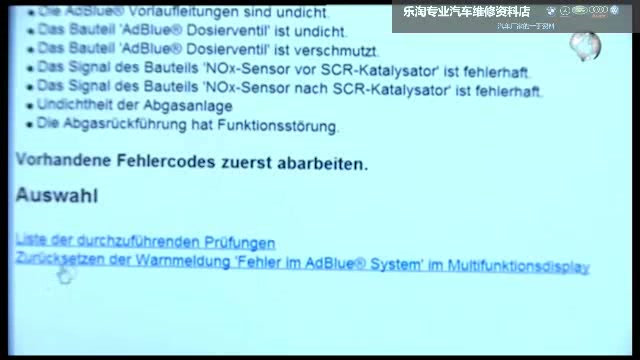

另一个案例报码SCR压力过低，液位、温度、泵和喷嘴测试基本正常，最终发现此前拆装造成管路密封圈损坏。说明促动正常不代表整个液路密封正常，还要保压、目视并核对维修历史。

六、AdBlue维护、存放和完工验证

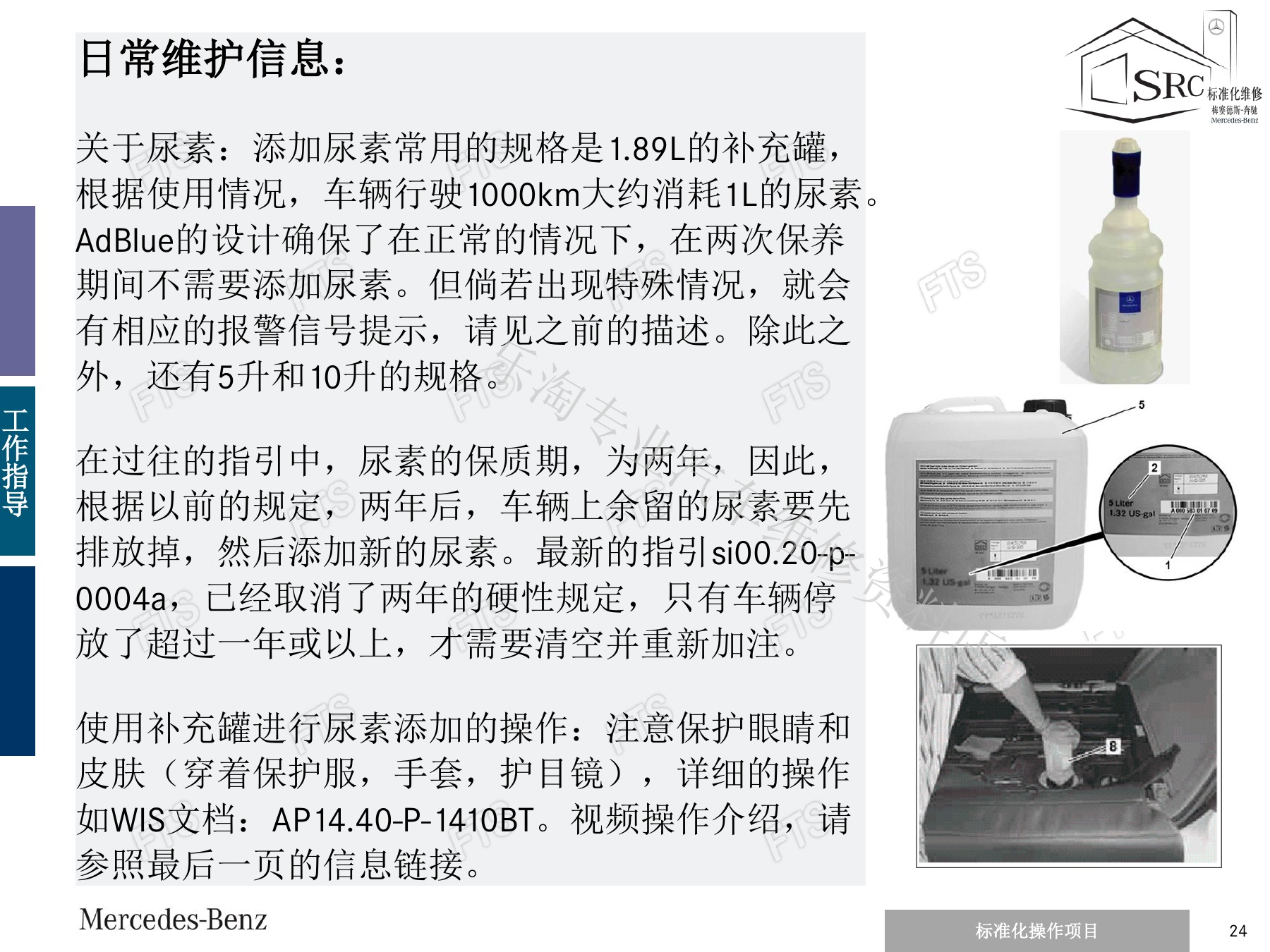

六、AdBlue维护、存放和完工验证（page-24）

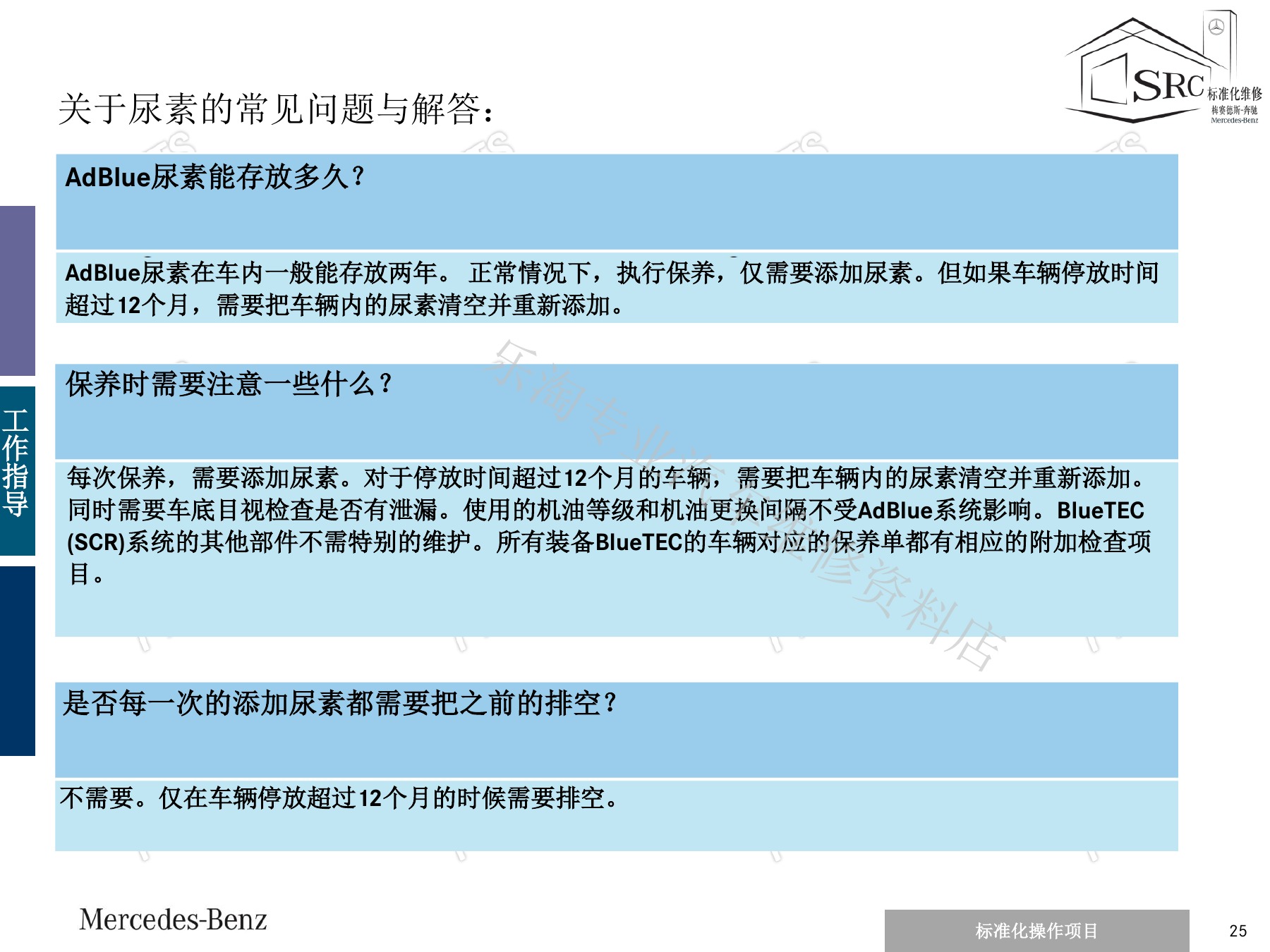

六、AdBlue维护、存放和完工验证（page-25）

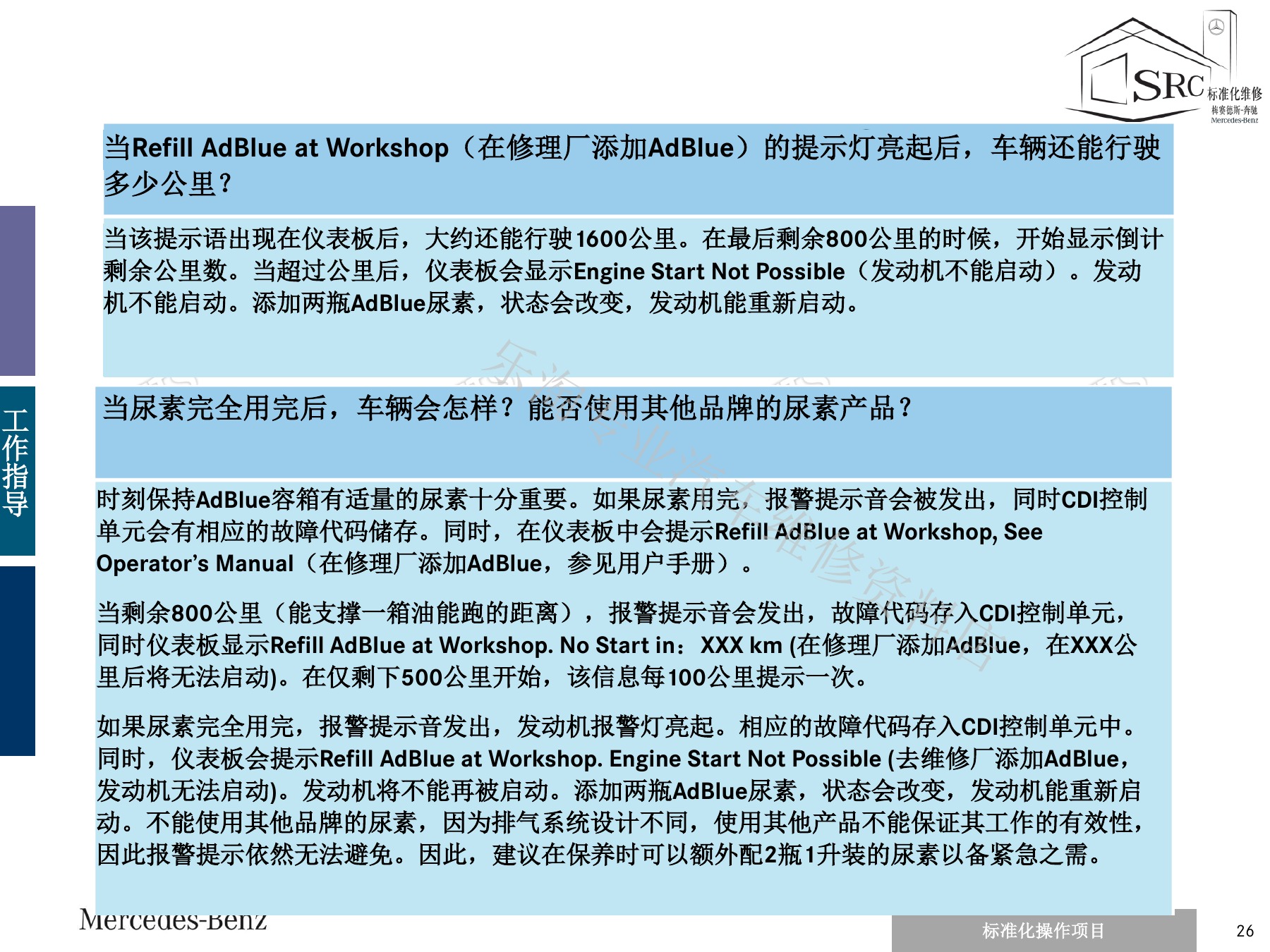

六、AdBlue维护、存放和完工验证（page-26）

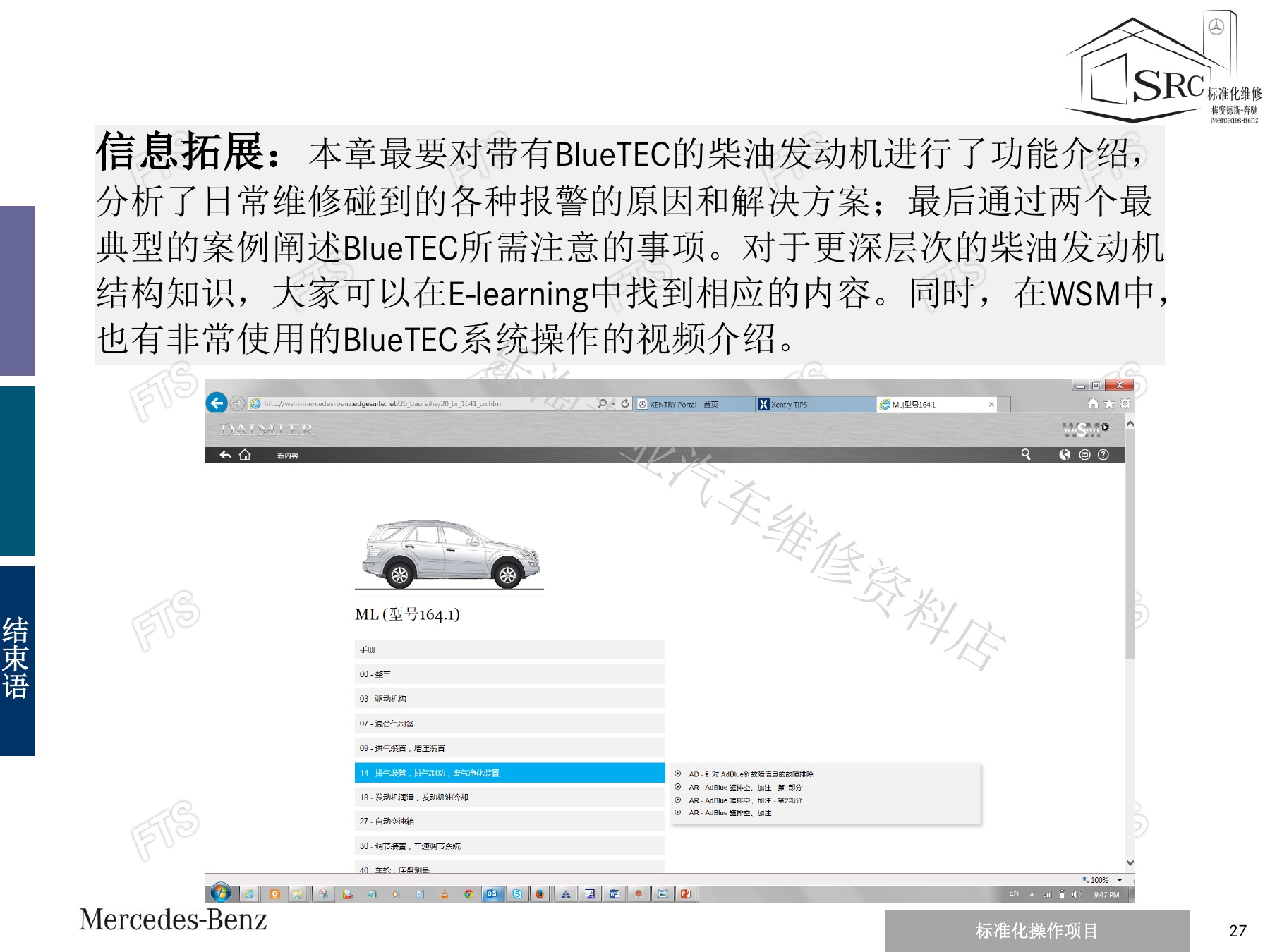

六、AdBlue维护、存放和完工验证（page-27）

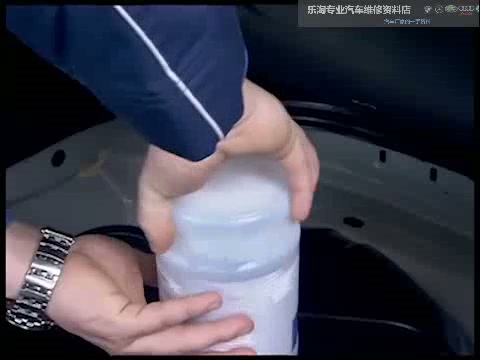

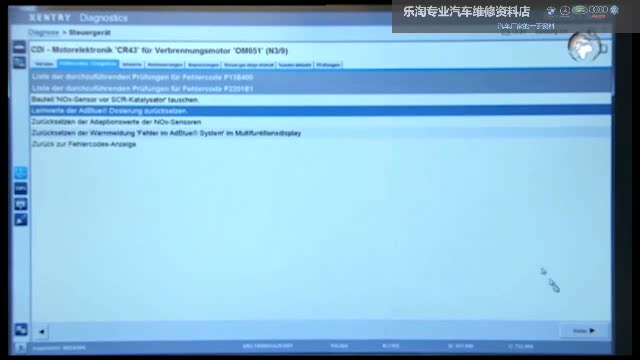

使用符合要求的AdBlue和加注设备，避免污染并遵守存放期限。完成维修后清除故障、执行引导功能和必要路试，复查压力、NOx转换、DPF/EGR相关实际值及启动限制状态。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
