2024+ 特斯拉 Model 3 冷却管路结构识读：轮拱访问区域与介质名称

冷却液排空与重新加注需要完整有效程序，不能把不同介质和管路名称混用。本页改为局部结构及名词识读，不提供加压、排液或阀门操作。

一、内衬固定与管路接头分开识别

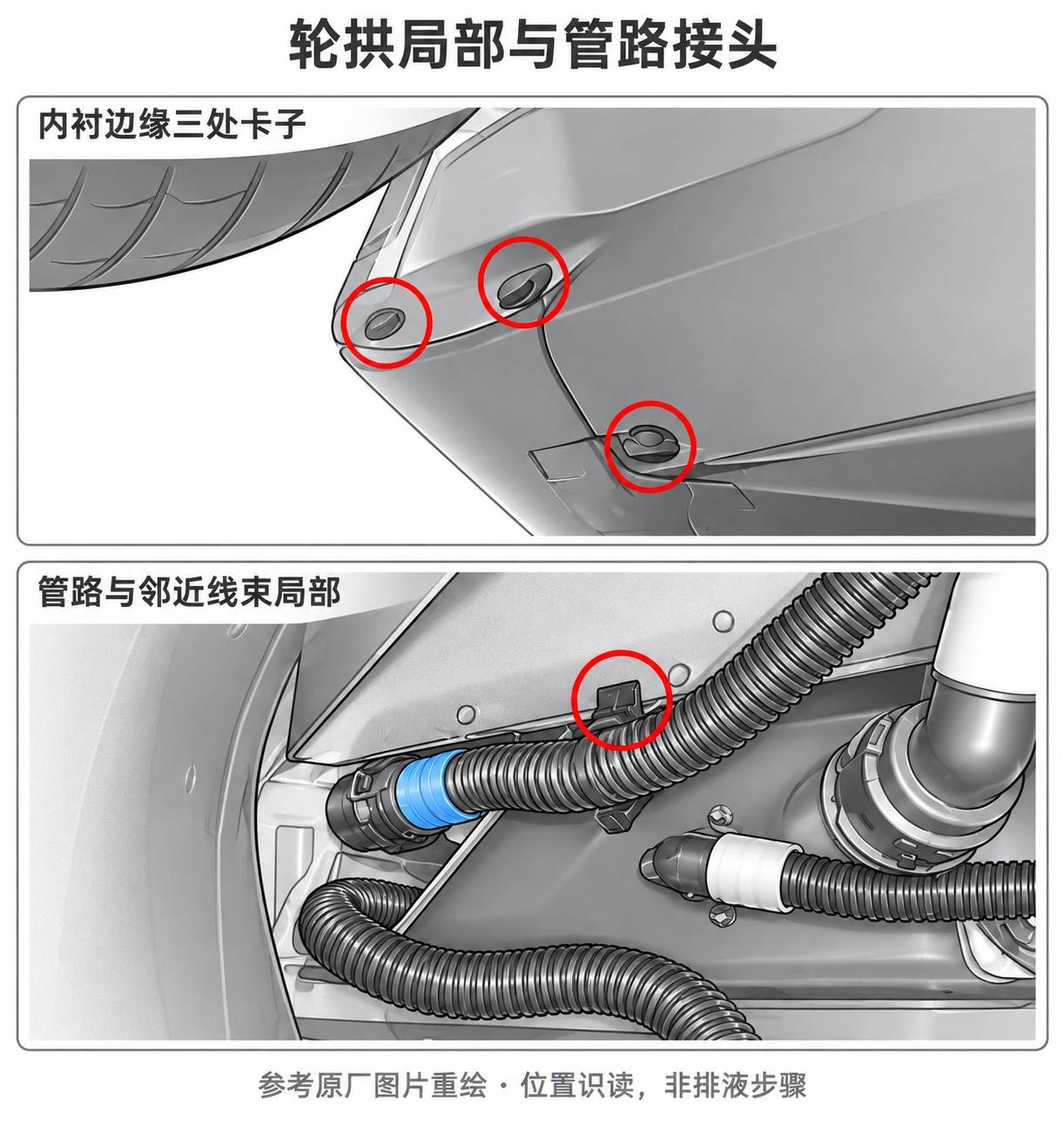

上图显示内衬边缘三处卡子，下图显示管路接头与旁边的波纹保护和小卡子。内衬卡子、线束定位件和管路连接件属于不同对象，不代表同一个完整固定清单。

原厂局部图片对照

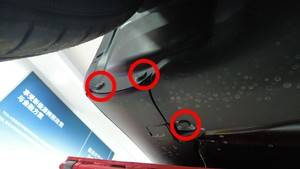

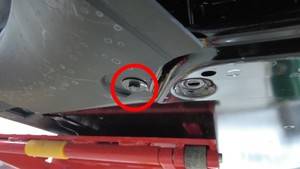

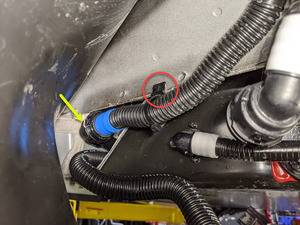

下列为所引 Tesla 程序中的原厂局部照片，与上方中文教学示意分开呈现。照片分辨率有限，仅作位置识读。

二、冷却液与制冷剂不是同一种介质

温度系统中同时存在冷却液回路和制冷剂回路。设备菜单里的相近名称不能互换，相关工具也不能仅按接头外观判断适用。本文不从局部图补画隐藏管路、泵或流向。

三、供给、回流与供气描述不能任意替换

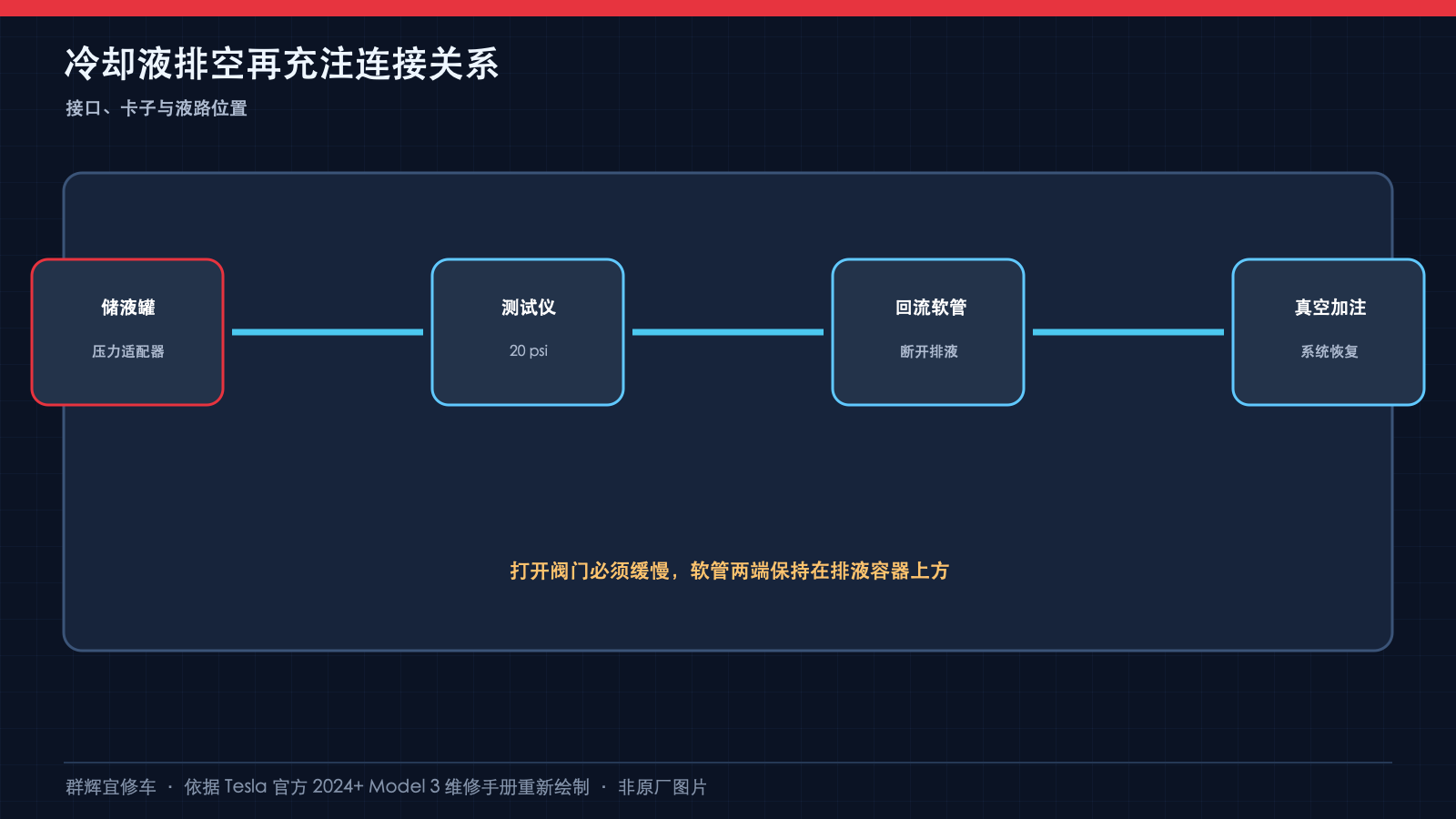

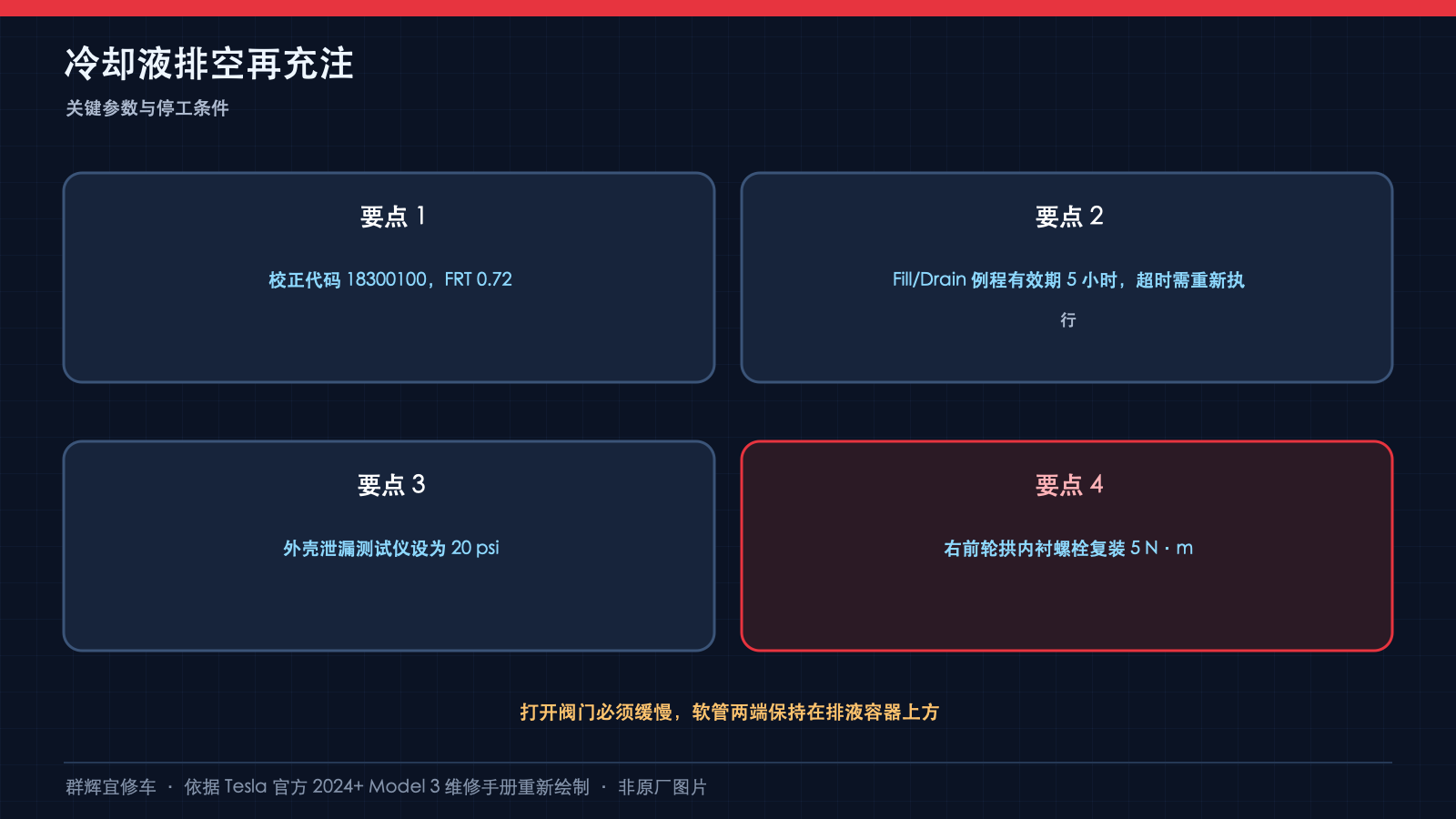

所引排液段前后出现动力总成回流、供给和供气软管等不同表述。本页不自行认定这些词指向同一根管，也不选择一个接头作为执行位置。旧加压值、阀钮方向及排液流程全部撤下。

四、液位和系统状态不能只看图片

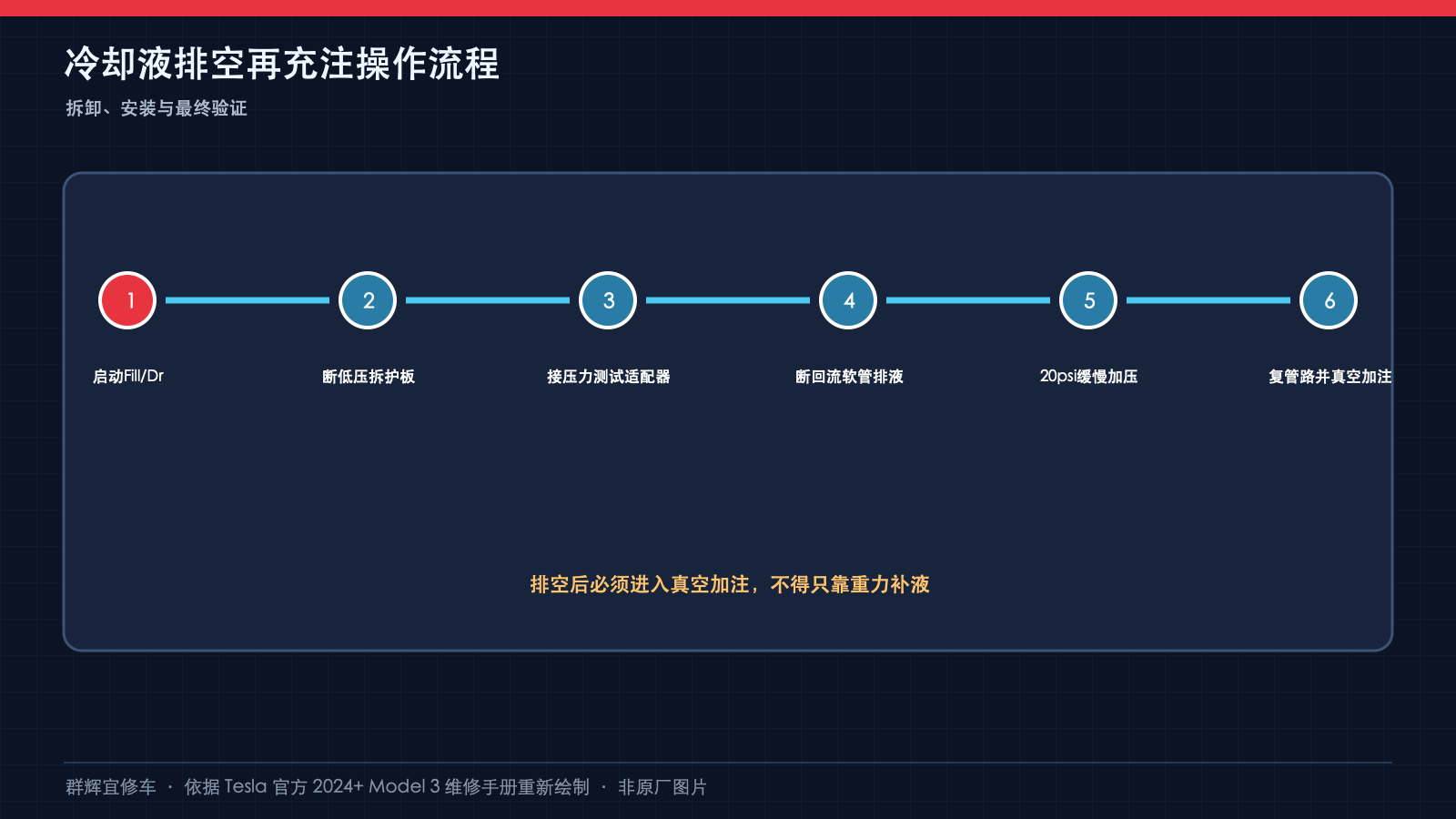

表面看不到液体、储液罐液位变化或工具已经移走，都不能单独证明回路完成排空、排气或检测。本页不提供真空加注、低压恢复或软件例程指令；实际维修应另行核对适用有效程序。

原厂资料及关联程序

本文对照 Tesla 官方《2024+ Model 3 维修手册》的中文《冷却系统 - 排空和再充注 (Test/Adjust)》和英文《Cooling System - Drain and Refill (Test/Adjust)》，原厂条目编号 GUID-DDC278B3-79E0-4BDC-BA44-43E3C15C0D2A。核对到的页面日期为 2026-08-09；原厂资料可能更新，使用时应重新打开核对。

适用边界：本文只帮助识别右前轮拱内衬固定与邻近管路、线束，不是排空、加压或再充注作业指导。所引程序的断开与复接段写“动力总成回流软管”，排液注意与停止条件却分别使用“供给软管”“供气软管”等表述；中英文对照未消除这一差异。本文不把这些名称自行认定为同一根软管，也不根据局部照片指定排液位置。

原厂主程序明确列出的关联入口包括：低压电源 - 锂离子（断开和连接）、流线型护板 - 前底板（拆卸和更换）及冷却系统 - 真空再充注 (Test/Adjust)。这些是独立程序，实际作业须按原厂最新页面及车辆配置分别核对，不能把本页结构识读内容拼接成完整排液流程。

配图说明：上方中文图为参考原厂局部照片重绘的教学示意；本节三张小图为原厂程序中的原始局部照片。它们都不能用于推定未显示的管路走向、连接关系或作业完成状态。

实际维修前须按车辆 VIN、地区、生产配置及最新有效原厂程序核对适用性，并由具备相应资质、工具与安全条件的人员处理。对上述软管名称冲突未确认前，不应依据本文执行排液或加压操作。
