2024+ 特斯拉 Model 3 仪表板扬声器格栅更换：9个卡子、2个导片与氛围灯寻址

适用车型：2024+ 特斯拉 Model 3。

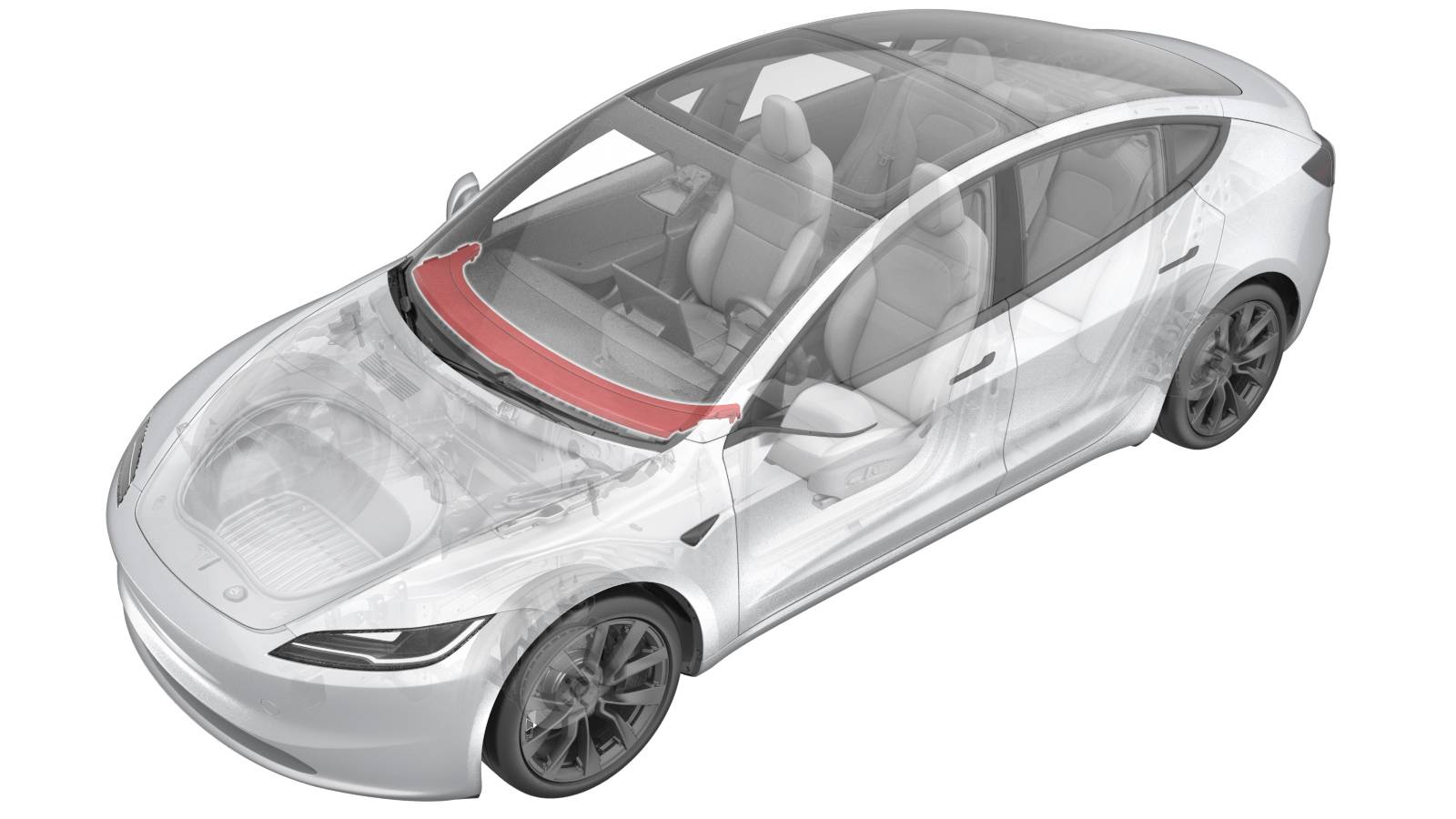

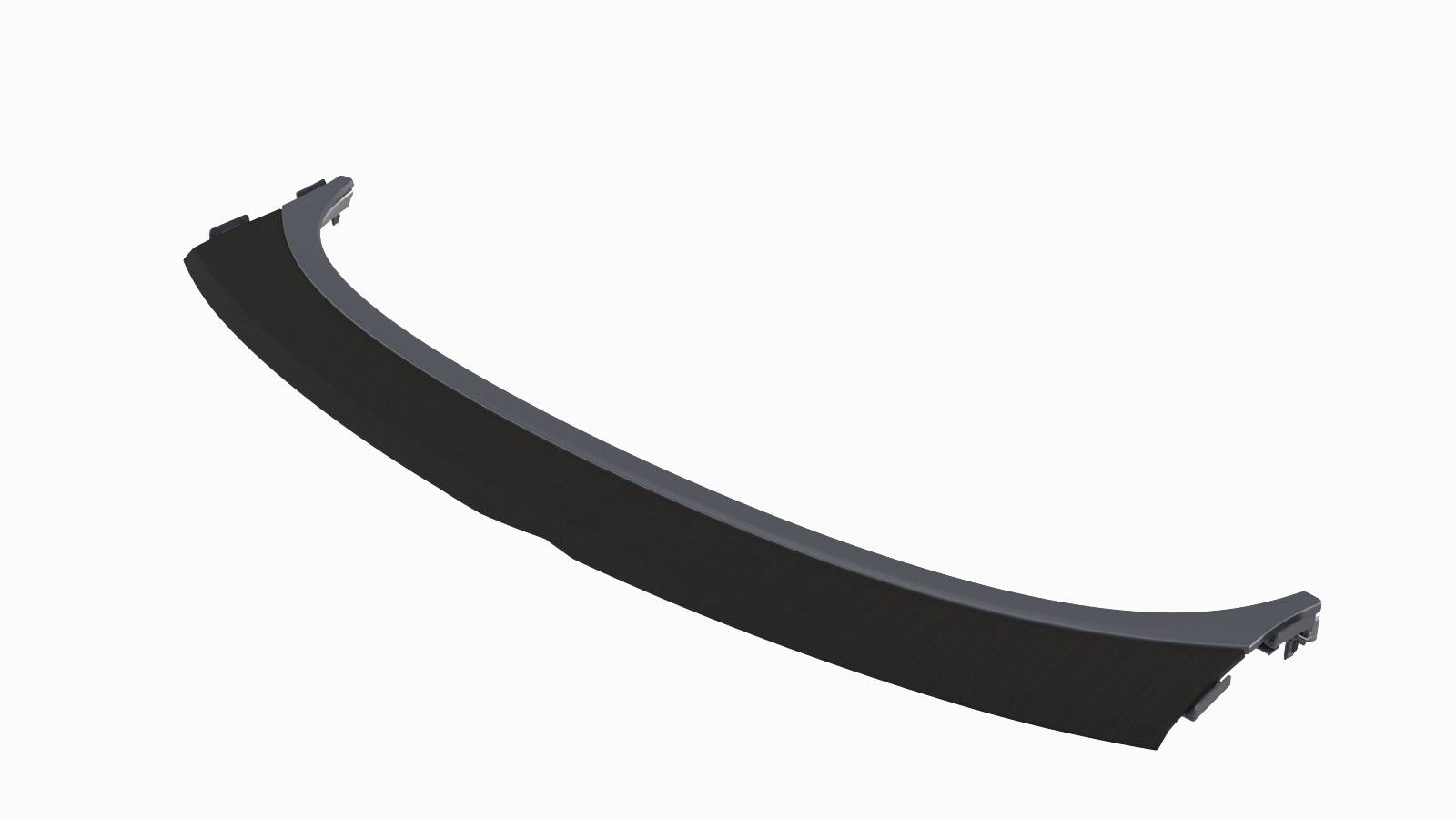

仪表板扬声器格栅位于挡风玻璃下沿，与仪表板上饰板一同释放。该部件有9个卡子、2个导片和2个氛围灯连接器；完成机械复装后，原厂还要求进行RGB灯寻址和车辆软件重新安装。不能把它当作只需撬起一条饰板的纯外观件。

一、先确认维修边界

群辉补充：格栅翘起、卡子损坏、异响或氛围灯异常时，先记录外观与功能表现，检查挡风玻璃下沿是否有缝隙、饰板是否被异物顶起。若故障是扬声器无声或氛围灯不亮，仍需按相应电路诊断；更换格栅不能替代扬声器或车辆网络故障定位。

二、前置拆卸与受力原则

原厂要求先拆左右仪表板端盖、左右上部A柱饰板。作业前打开左前门并降下左前车窗；随后按对应的端盖及A柱饰板程序释放前置件。车辆两侧结构均需按原厂关联程序处理，不能只拆左侧就强行扭出整条格栅。

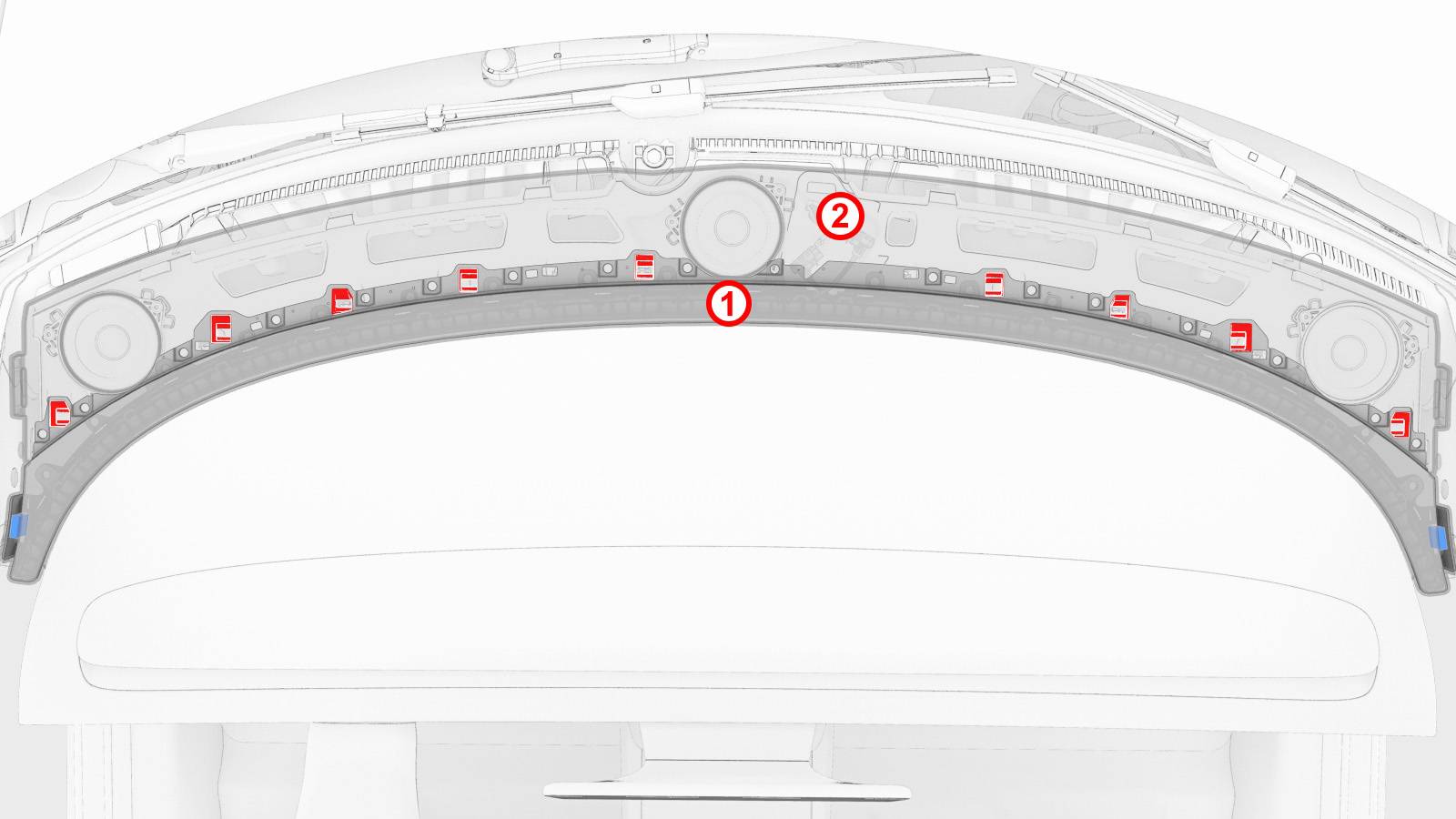

用手向上提起仪表板上饰板，释放把格栅固定到车身的9个卡子和2个导片。原厂明确禁止提起扬声器格栅本体来释放固定：上饰板和格栅会作为一个总成松开。格栅离开仪表板后不要拉得过远，两个电气连接器仍接在车上。

三、释放线束并断开连接器

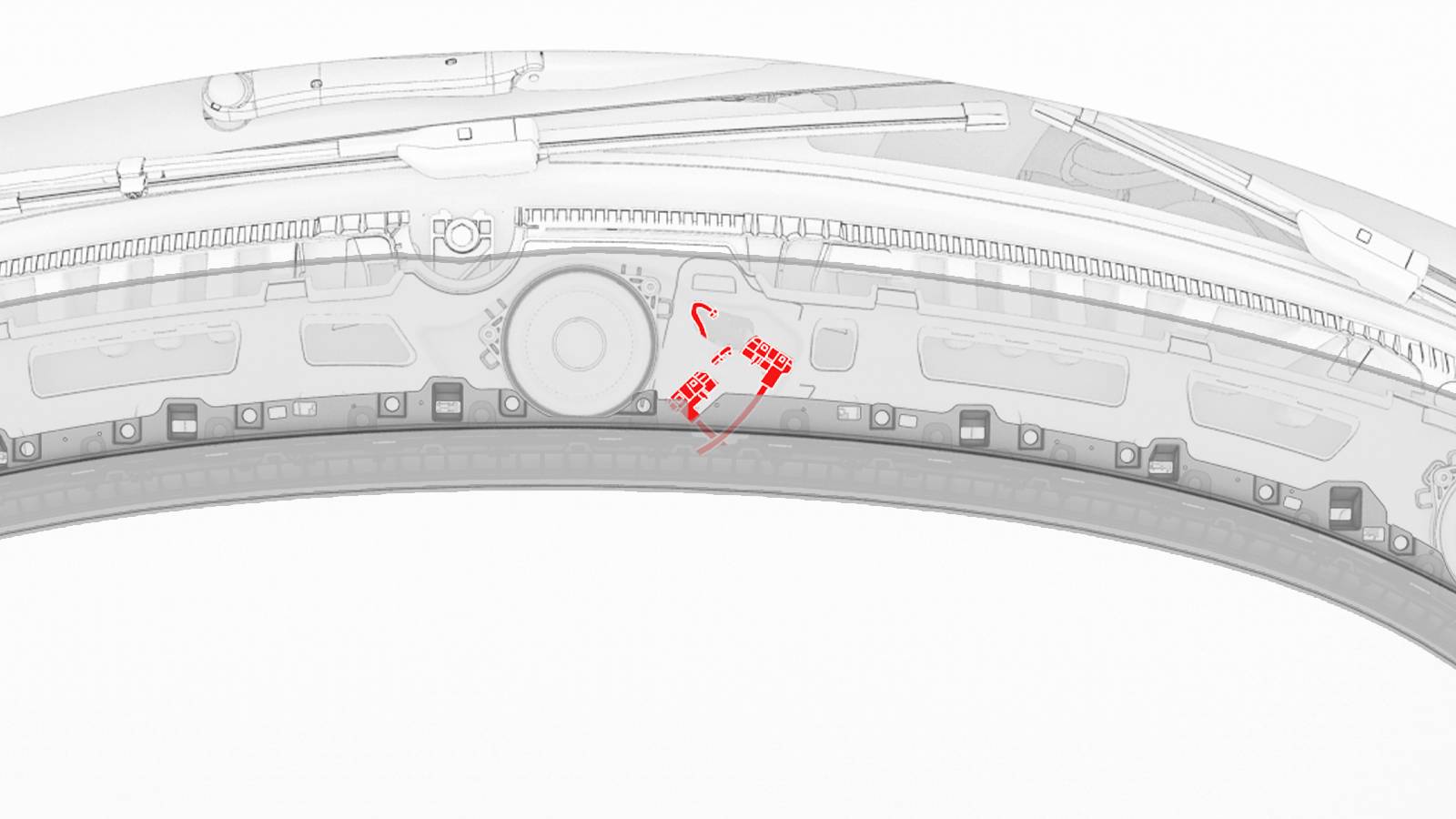

总成受控松开后，先把2束格栅氛围灯线束从前围板的凹槽中释放。这一步会提供后续断开插头所需的余量；不得用拉拽连接器或线束代替释放凹槽固定。确认线束已脱离凹槽后，再断开2个格栅氛围灯连接器并取下格栅。

群辉补充：检查格栅上的卡子、导片和线束绝缘层，损坏的格栅卡子必须更换。把拆下的总成放在清洁软垫上，避免网孔、饰面和连接器受压；不要让线束悬吊格栅重量。

四、复装固定与外观检查

先连接2个氛围灯连接器，再把2束线束重新压入前围板凹槽。逐一恢复9个卡子与2个导片，使扬声器格栅和仪表板上饰板共同固定。原厂验收点是挡风玻璃底部不得留有缝隙；若一段无法齐平，停止加压，重新检查导片、线束和卡子是否错位。

随后装回左右上部A柱饰板和左右仪表板端盖，并按关联程序完成密封条、卡子与齐平检查。升起左前车窗、关闭左前门前，确认车内无遗留工具和松垂线束。

五、RGB灯寻址、软件与交车验收

机械安装后，解锁车辆网关，在维护模式中运行 PROC_VC_X_RGB-LIGHTS-ADDRESSING：低压路径为“Interior Lighting → Address RGB Lights”，中压路径亦为“Interior Lighting → Address RGB Lights”。原厂注明此例程要求车辆软件为2024.44或更新版本；不满足版本条件时，不应声称寻址已完成。

接着按原厂流程重新安装车辆软件并退出维护模式。群辉补充：验收时检查格栅全长齐平、挡风玻璃下沿无缝隙、左右A柱及端盖安装完整，氛围灯显示正常且没有新的异响。软件或寻址过程出现报错，应保存故障信息并按Tesla诊断流程处理，不能通过反复按压格栅掩盖电气问题。

原厂操作视频

原厂资料及关联程序

本题核对 Tesla 2024+ Model 3 原厂《扬声器格栅 - 仪表板 ((拆卸和更换))》：中文主程序及英文主程序；主 GUID：GUID-B758635D-DF4B-45B6-832A-556D1934E1C9。核对日期：2026-09-23；施工前须重新确认适用 VIN、配置与原厂当前版本。

与本题正文所述访问或恢复范围相关、且由主程序直接引用的入口：

• 端盖 - 仪表板 - 左侧 ((拆卸和更换))：原厂主程序直接引用的独立入口；按本文涉及的访问、恢复或验收范围核对，不能仅凭本页局部配图执行。
• 饰板 - 上 - A 柱 - 左侧 ((拆卸和更换))：原厂主程序直接引用的独立入口；按本文涉及的访问、恢复或验收范围核对，不能仅凭本页局部配图执行。
• 软件重新安装 - 触摸屏：原厂主程序直接引用的独立入口；按本文涉及的访问、恢复或验收范围核对，不能仅凭本页局部配图执行。

本题适用边界：格栅访问涉及仪表板端盖和 A 柱饰板；氛围灯相关软件恢复独立于格栅卡接。9 个卡子与 2 个导片只属于本格栅，不能作为相邻饰板规格。 关联入口各自有独立条件；本页图片与摘要不能替代原厂完整程序和实际功能验收。
