2024+ 特斯拉 Model 3 充电口排水弯头更换：方向对应、完全就位与饰板防折痕

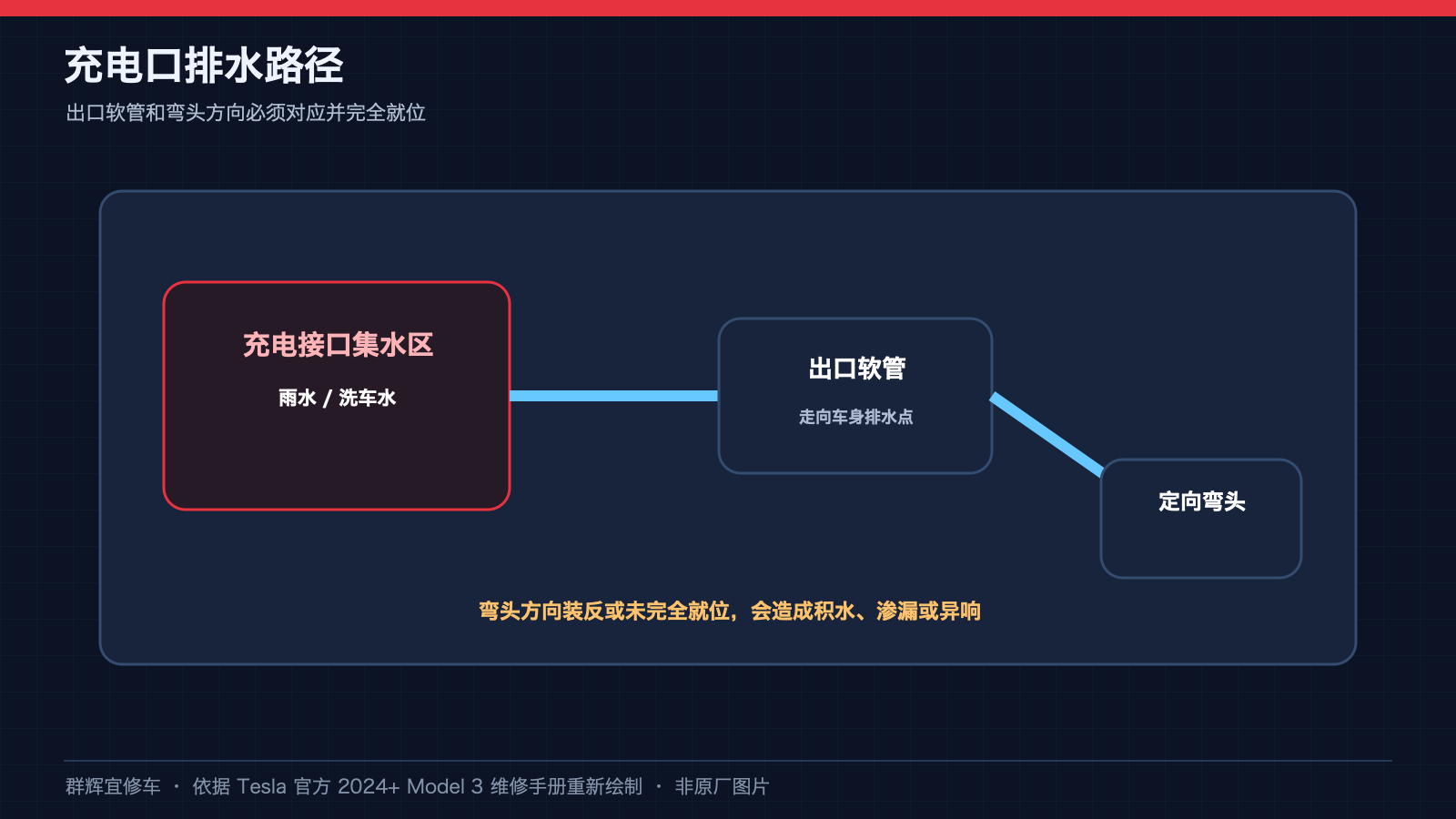

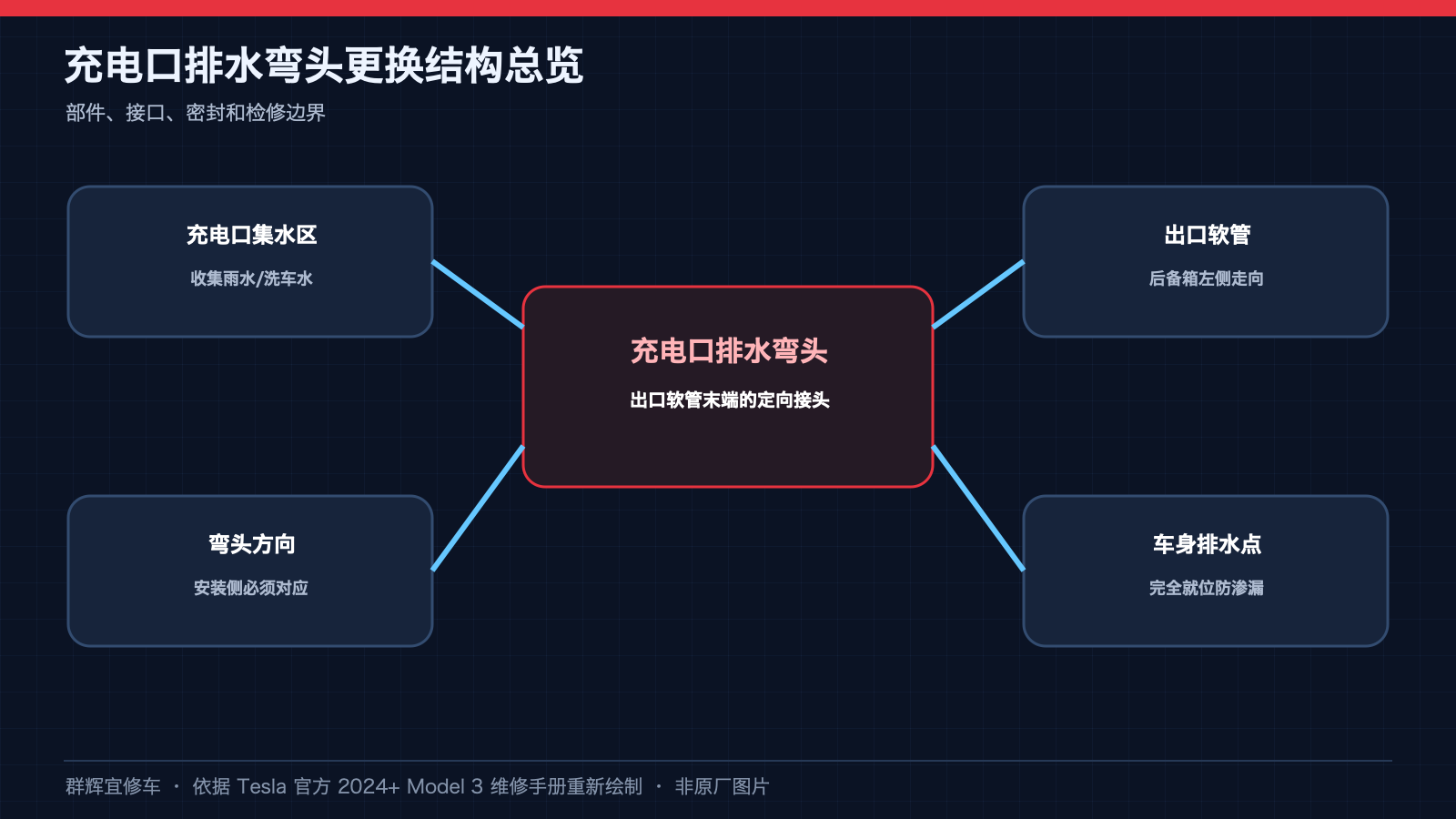

本页说明 2024+ Model 3 充电口排水管路弯头的拆装。关键不是拧紧螺栓，而是分清软管端和车身端：拆卸先使弯头脱离车身，再从出口软管拆下；复装先接软管，再装入车身并完全就位。

一、范围与准备

核对实车配置和当前原厂程序，按人员保护及人体工程学要求穿戴适用 PPE。本项排水弯头程序没有要求拆充电口、断开 First Responder Loop 或执行高压验电；不能把其他高压作业的步骤套入本项目。若另行拆动高压部件，须转用该部件的完整安全程序。

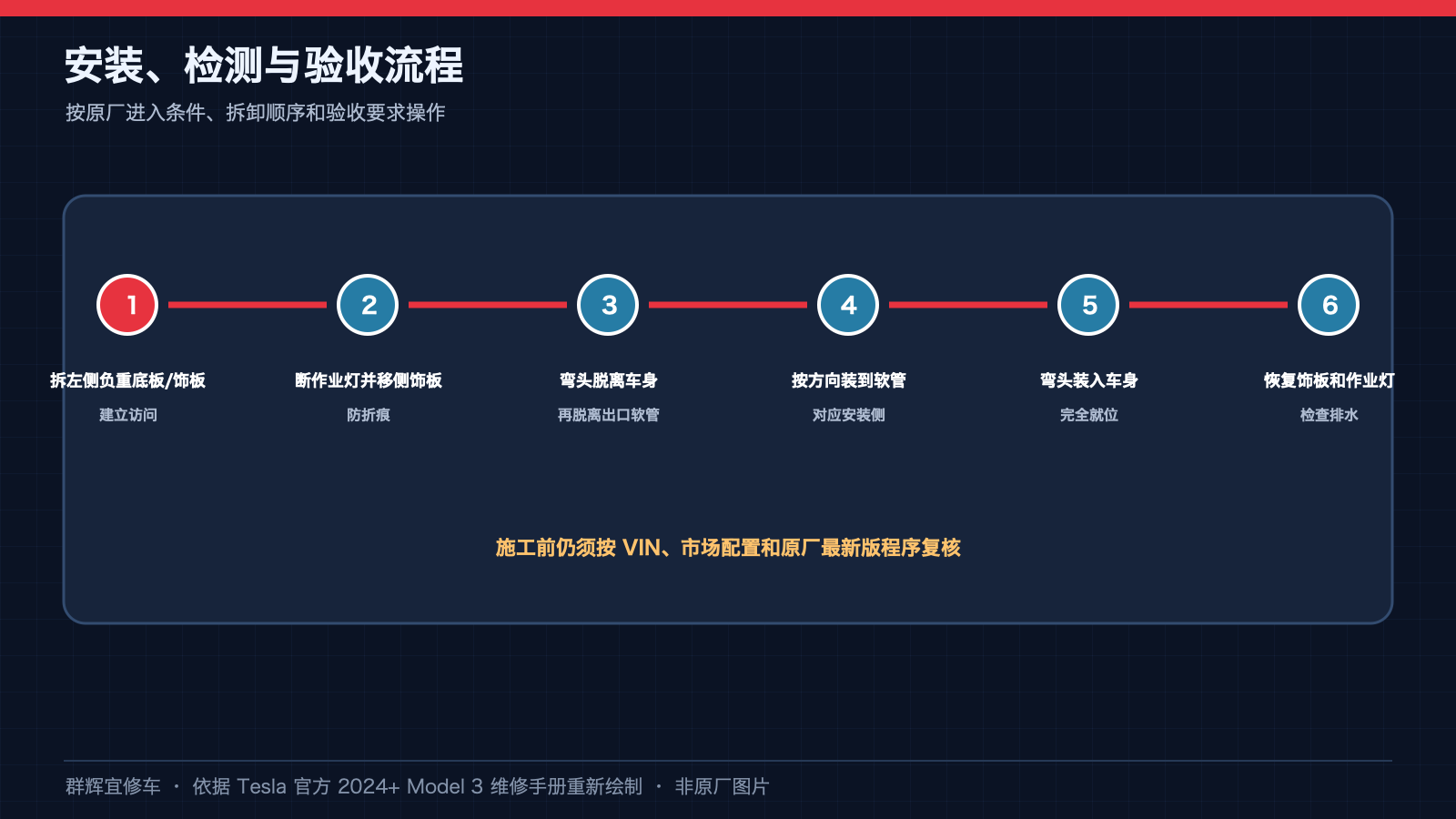

二、建立后备箱左侧访问通道

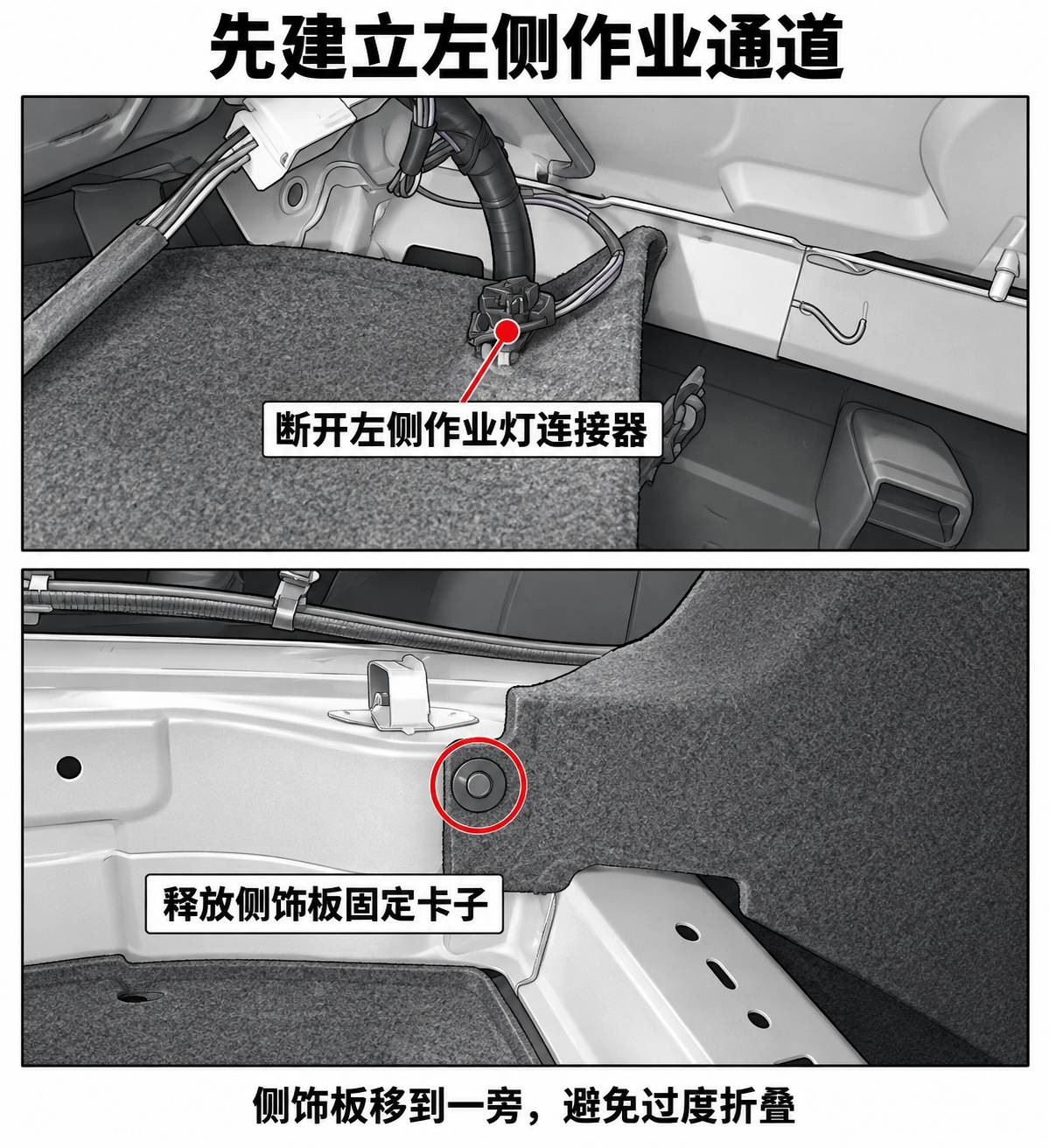

1. 依次拆下后备箱负重底板、后备箱饰板、门槛饰板及左侧负重底板支架；各饰板按其关联程序操作。
2. 断开左侧作业灯连接器，使用撬具释放左侧饰板固定卡子。
3. 将左侧饰板移到一旁，露出作业区域。避免过度折叠，以免留下折痕；不要让连接线束承受饰板重量。

三、先脱离车身，再拆软管

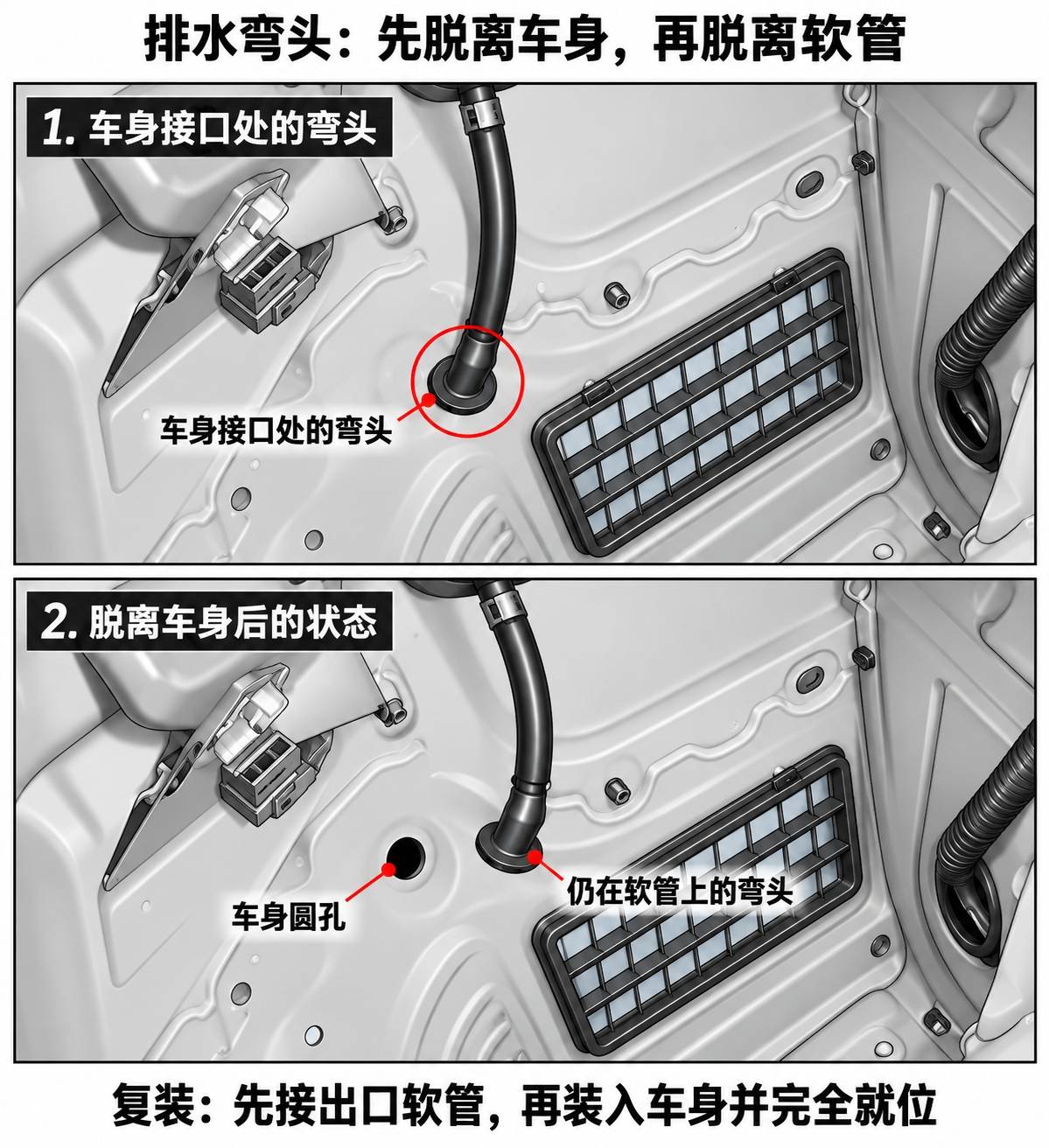

确认出口软管下端的弯头及其车身接口位置。先将弯头从车身上拆下，此时弯头仍连在出口软管上；随后将弯头从充电口出口软管拆下。下图区分这两个状态，红色引线仅作部件认位，不代表施力方向。

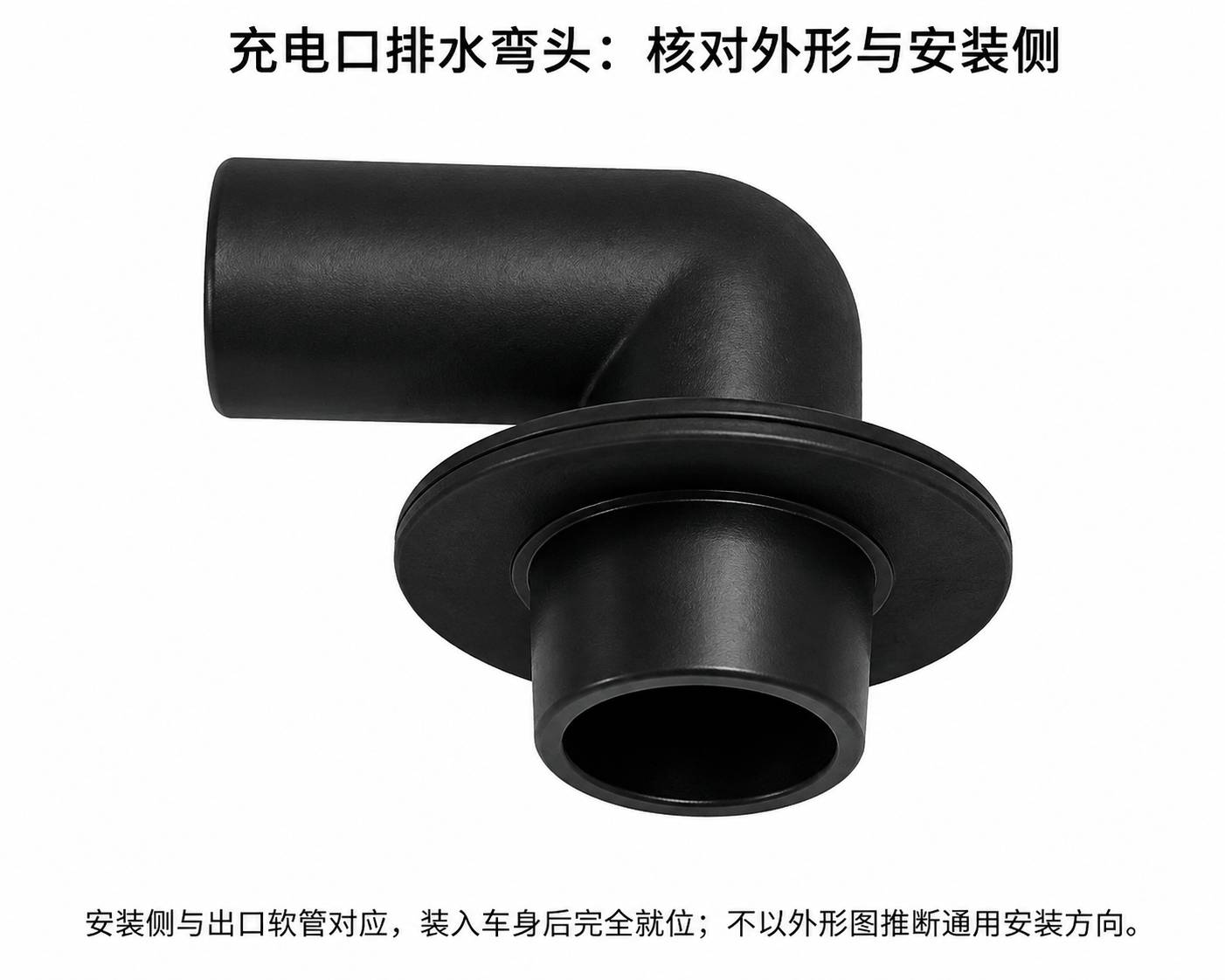

拆下的弯头外形见下图。不得只凭这幅零件图推断所有车辆的安装朝向；应与实车软管及对应原厂图核对。

四、复装方向与完全就位

1. 先将弯头安装到充电口出口软管，确保弯头安装侧与软管对应。
2. 再将弯头安装到车身，确认接口完全就位。原厂未给出插入深度、安装力或紧固扭矩，不自行添加数值。
3. 将左侧饰板移回原位，连接左侧作业灯插头，再安装侧饰板固定卡子。
4. 依次装回后备箱饰板、左侧负重底板支架、门槛饰板及负重底板。

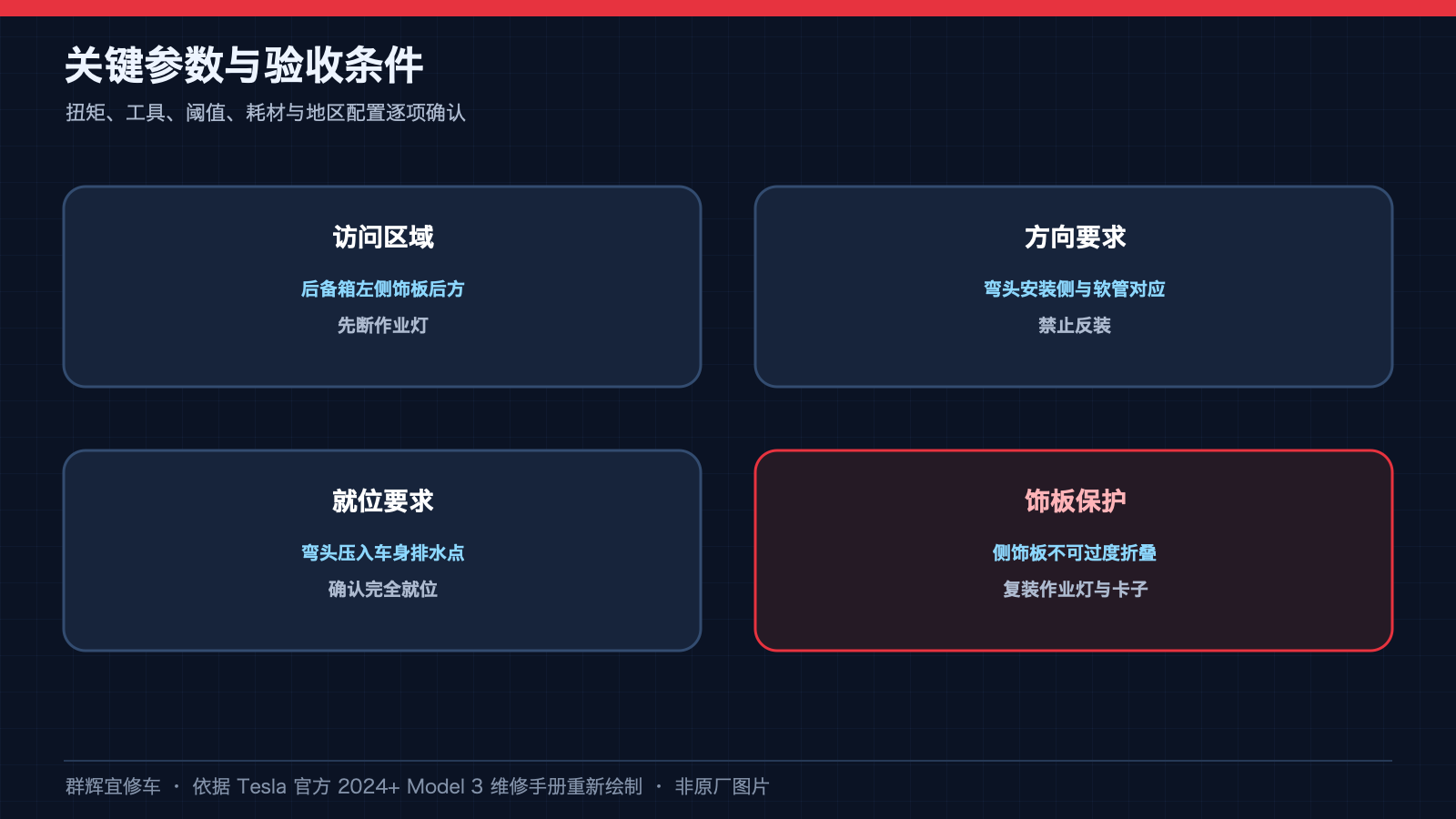

五、完工复核

核对弯头已正确连接软管、车身接口完全就位，线束和软管未被饰板夹压，侧饰板没有折痕，作业灯连接已恢复。原厂本页没有规定加水量、冲水压力或计时排水测试；不把自行编造的试验参数写成原厂验收标准。

资料来源与配图说明

依据 Tesla 2024+ Model 3 排空管路总成拆卸和更换整理。配图参考原厂对应照片重绘，分别说明访问通道、弯头与车身接口状态、拆下零件外形；不是 Tesla 原始图片，不能代替实车与当前原厂程序核对。
