2024+ 特斯拉 Model 3 前行人警示扬声器连接器更换：9个卡子与端子锁止验收

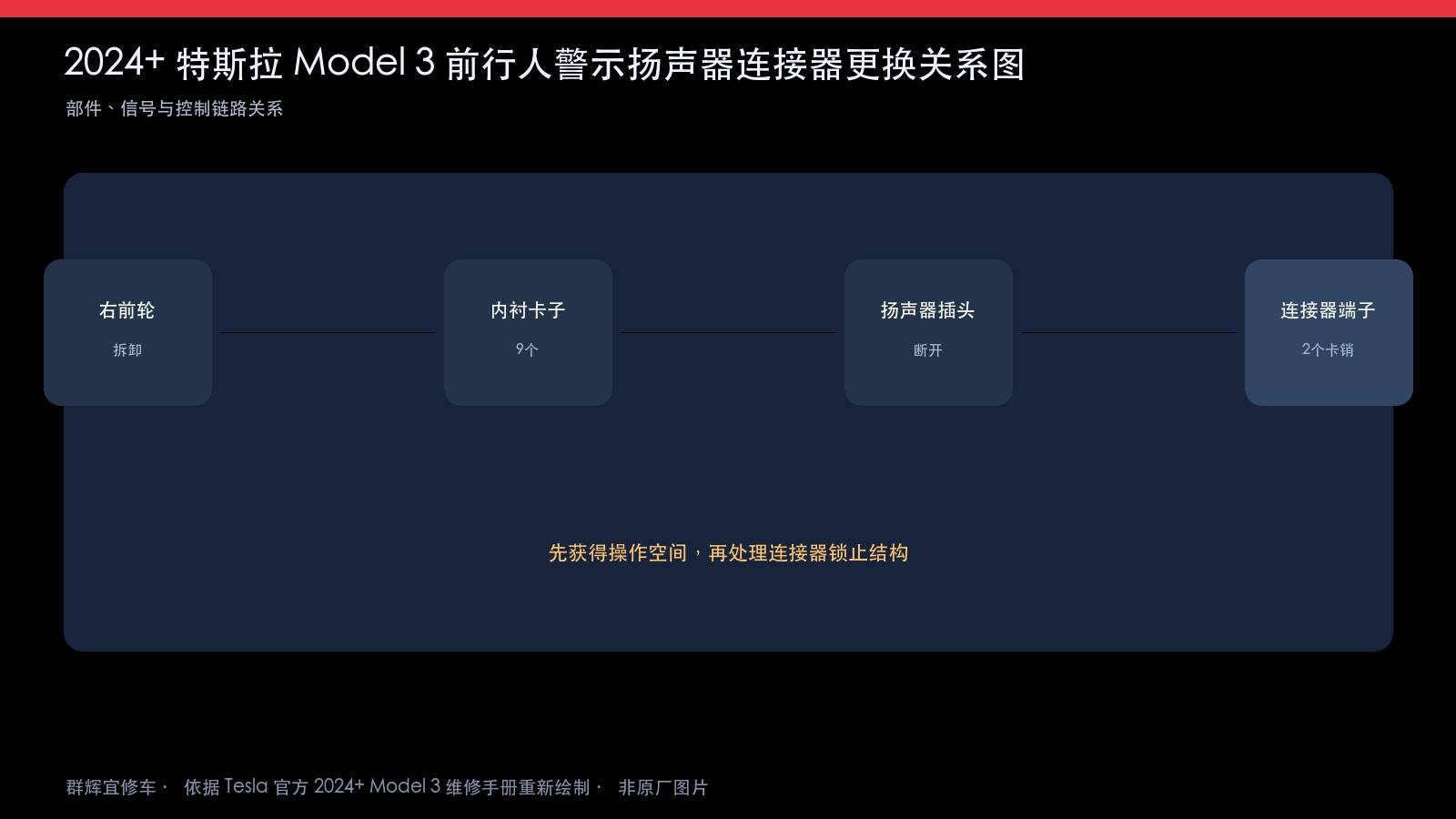

本程序从右前轮拱访问行人警示扬声器连接器。同GUID英文标题标注CN，应先核对车辆地区与扬声器版本。维修顺序为断开插头、释放线束固定卡子、取下锁盖并退出两个端子，再复装确认端子锁止。

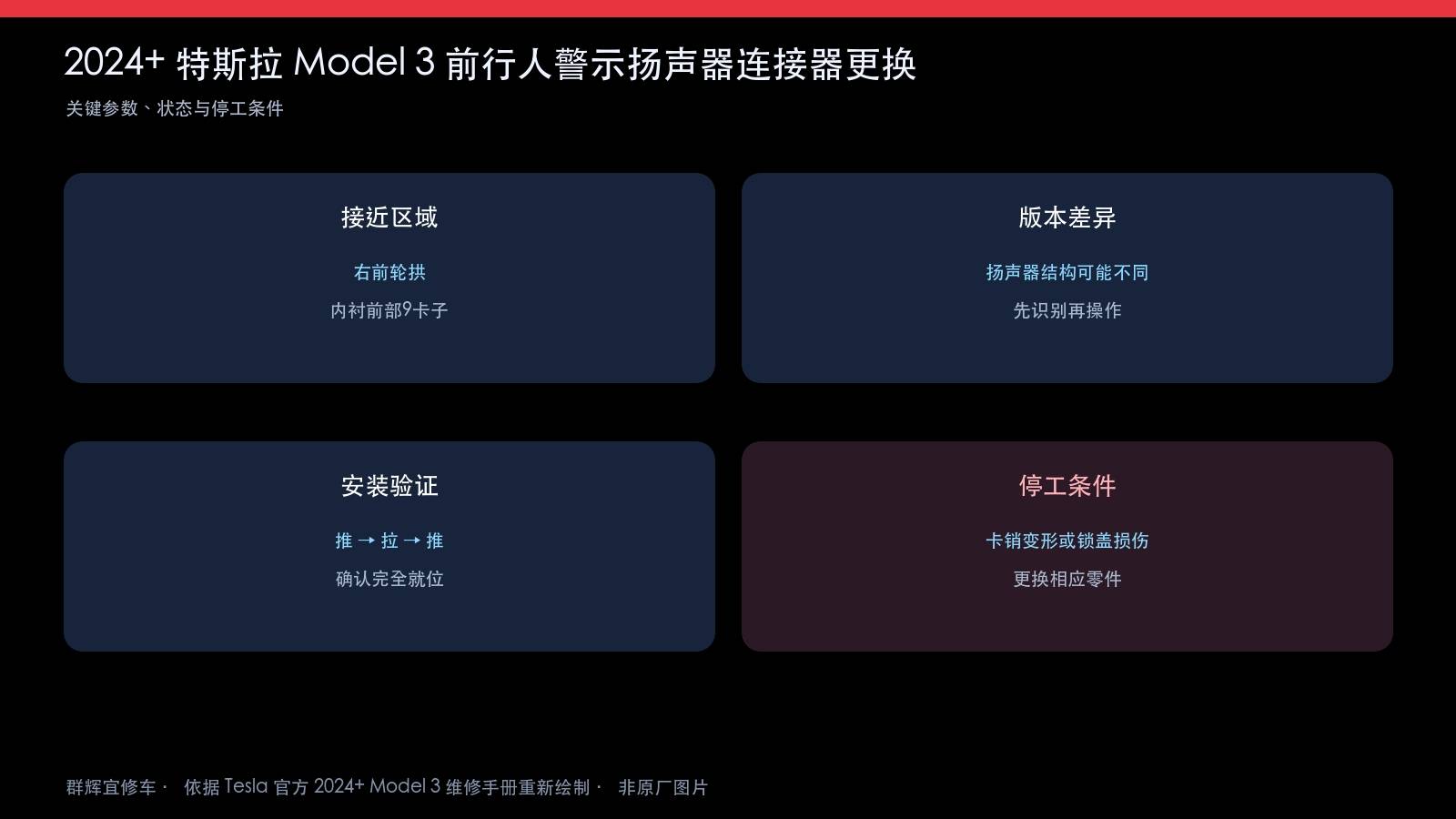

一、适用范围与原厂关键参数

• 校正代码17100752，FRT 0.30，包含关联工作；除非明确要求，不叠加工时代码
• 按车轮总成关联程序拆右前车轮，不是拆轮毂轴承
• 右前轮拱内衬前部卡子 9 个
• 连接器内端子2个（英文pins），不能与内衬卡子混淆
• 安装端子及锁盖后必须确认锁止；同GUID英文写拉—推—拉，中文写推拉推，施工前核对最新对应版本

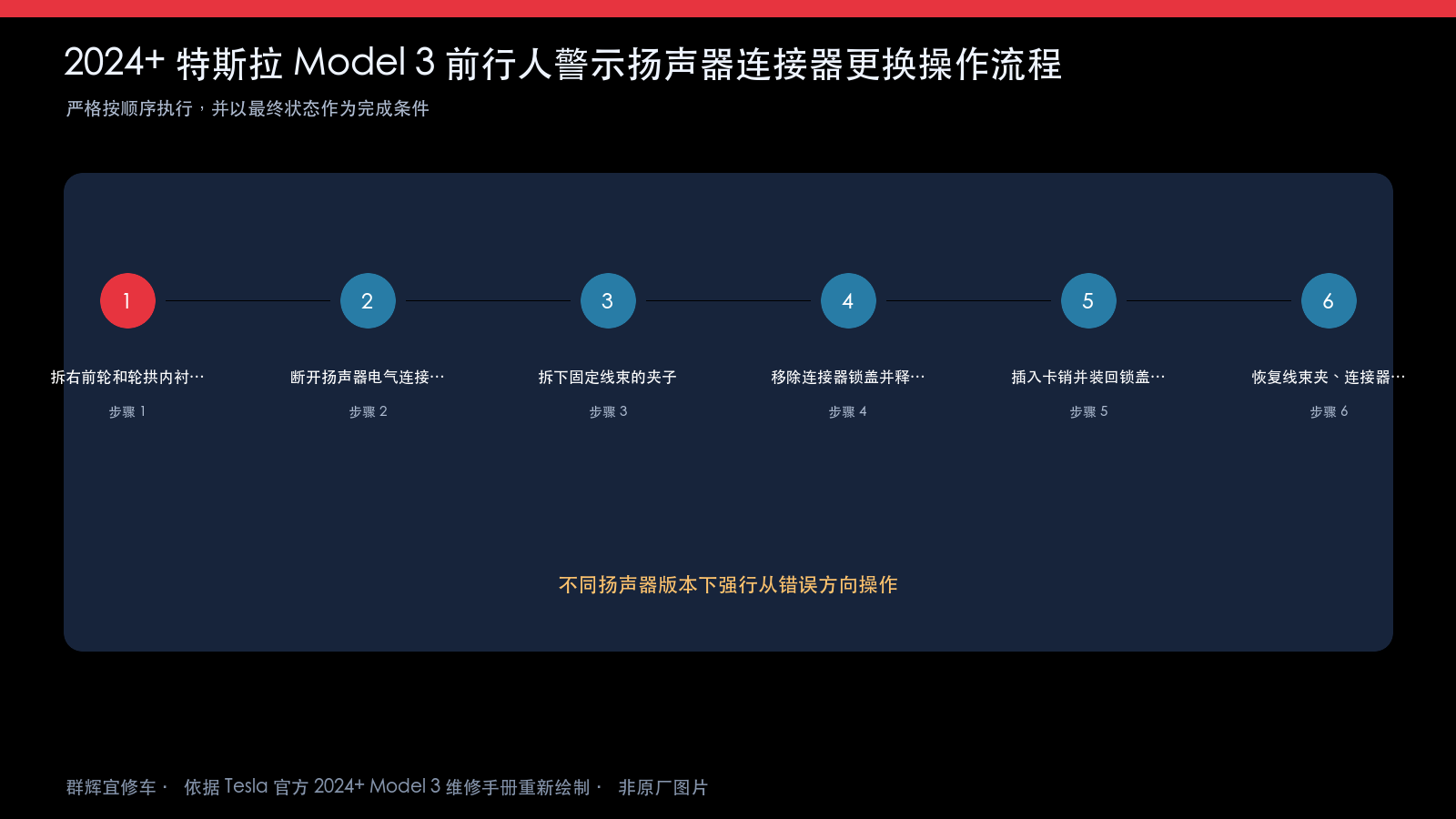

二、操作顺序

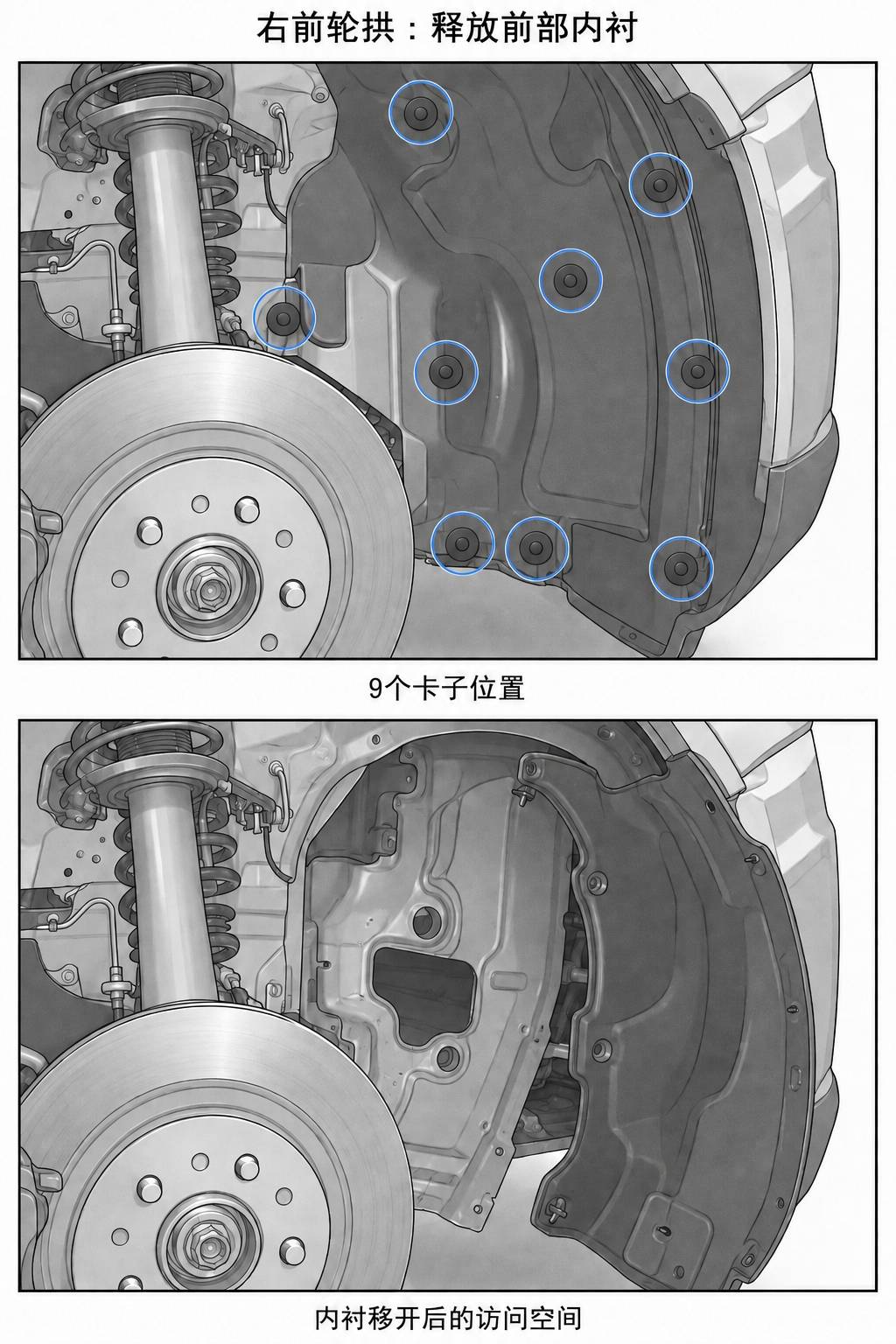

• 1. 按车轮总成关联程序拆右前车轮；拆下内衬前部9个卡子，将内衬移到一旁获得访问空间。

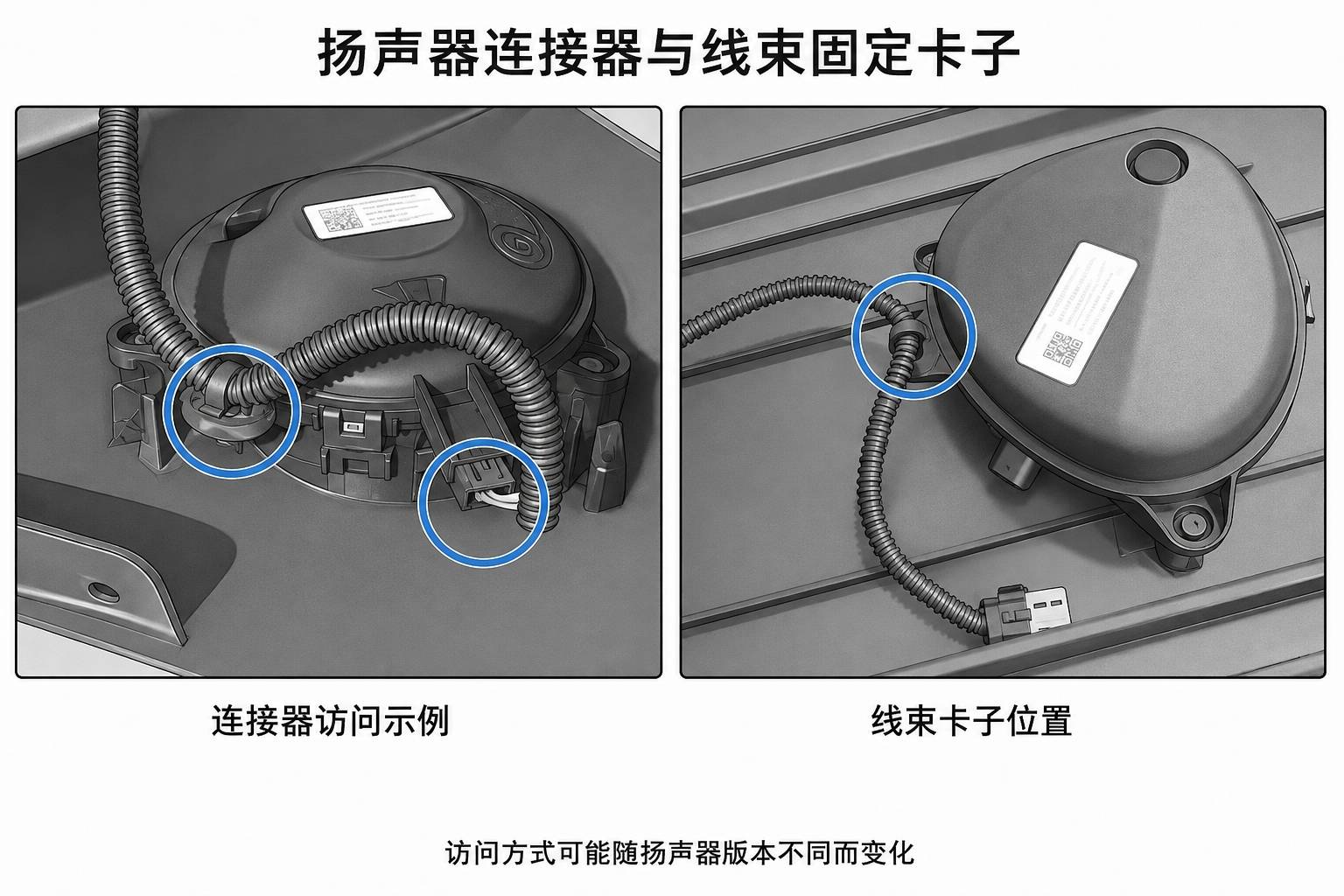

• 2. 断开行人警示扬声器电气插头；访问路径随所装超级喇叭音频扬声器版本变化，不能强行套用图片角度。
• 3. 拆下固定线束的夹子。

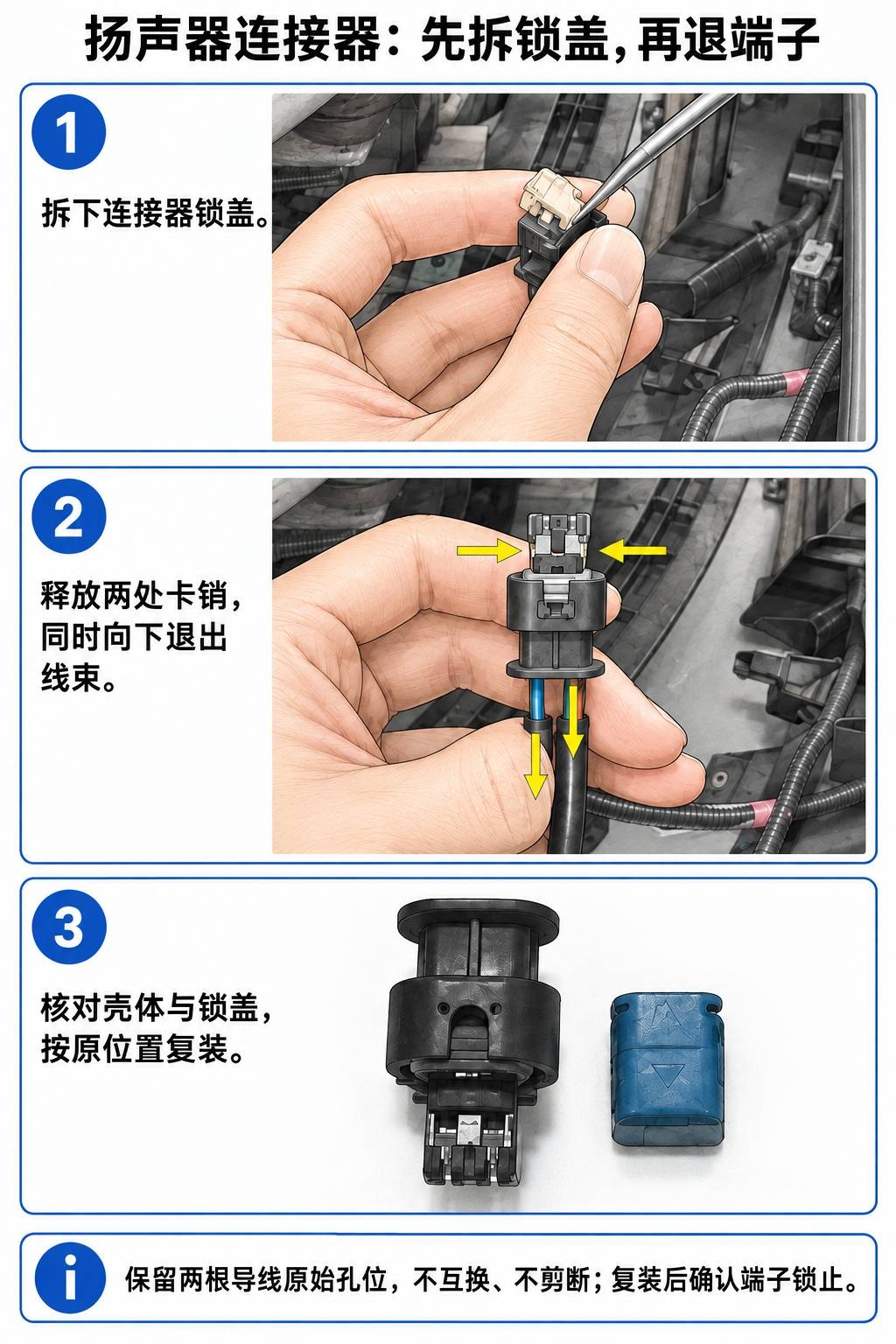

• 4. 取下连接器锁盖，按下两个端子的锁止部位，同时向下退出线束端子，将连接器壳体移除；不是未解锁就强拉导线。
• 5. 将两个端子插入连接器，装回锁盖并确认完全就位。同GUID英文要求pull-push-pull（拉—推—拉），中文顺序不同，本文明确保留此差异，不把两者视为相同原文。
• 6. 复装线束固定卡子，再连接扬声器插头；复装内衬前部9个卡子，按车轮总成程序复装右前车轮。车轮紧固参数须查对应关联程序，本连接器程序未给出独立扭矩。

三、易错点与完工验收

• 先核对扬声器版本和访问方向，不强行套用其他配置的角度。
• 先释放锁止部位再退端子，不能以强拉电线代替解锁。
• 确认两个端子及锁盖完全就位后，再复装轮拱内衬和车轮。

安全提示：按VIN、地区及零件版本核对，使用规定PPE和车轮拆装设备；本程序不提供针脚编号、线色定义、极性或独立端子扭矩，不能凭重绘图推定。

资料来源与适用说明

全文、中英文及11个不同原厂图像资源复核日期为2026-09-12。本文依据 Tesla 官方 2024+ Model 3 维修手册对应程序重新整理：查看原始资料。原厂页面可能随版本更新；施工前须按 VIN、地区、固件与零件版本重新核对。

配图为原厂照片参考重绘，非原厂原图；结构以对应车辆为准。术语和检查顺序可对照同GUID英文程序。
