2021+ 特斯拉 Model S 危险警告开关更换：五颗1.2 Nm、旋入定位与软件重装

2021+ 特斯拉 Model S 中控台危险警告开关更换，要先取出手机托盘总成，再处理开关的五颗螺钉和三个卡子。螺钉复装为1.2 Nm；模块需要按定位基准旋入，装好后从托盘正面检查齐平。原厂资料还要求复装后重新安装软件，不能把按钮卡回去就视为全部完成。

分清托盘总成与危险警告模块

本文对应“开关 - 危险警告 - 中控台（拆卸和更换）”，适用2021+ Model S中控台手机托盘内的危险警告按钮模块。校正代码17407002，所列工时0.12小时，包含关联工作；2026年6月9日修订增加软件重装步骤。不要将这一紧固要求套用到其他车型的双闪按钮。

托盘从底部释放，先处理接口再移到工作台

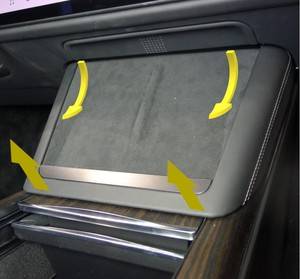

打开右前门并降下右前车窗。按手机托盘资料释放四个卡子：从托盘底部向上拉，再向外摆出，使其脱离中控台下方。托住总成，避免线束承受重量。

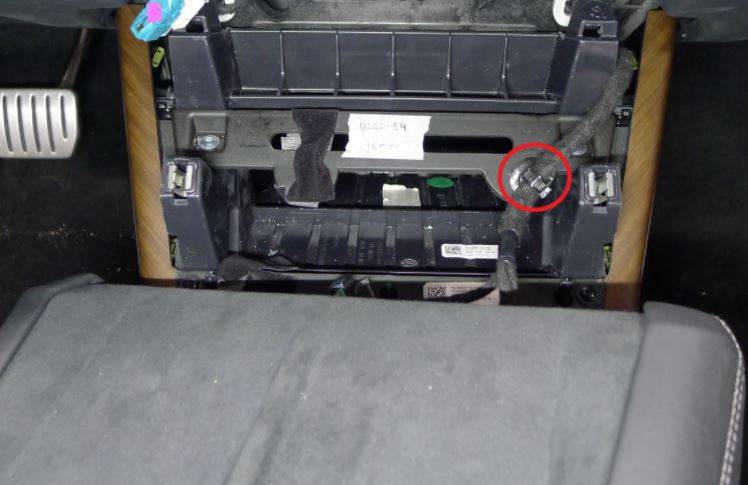

释放线束固定卡子，再解锁并断开三个电气连接器。接口先解锁，再沿插接方向直线拔出，不能抓住线缆拉扯。下图分别显示线束卡接位置及三个连接器的布置；卡子与接口是不同的固定关系。

危险警告开关维修资料明确说明，访问时无需把手机托盘总成上的其他部件逐件拆掉。因此取出总成后，只处理本次更换的危险警告模块，无须为此拆下无线充电器。

五颗螺钉解除后，三个卡子释放并旋出

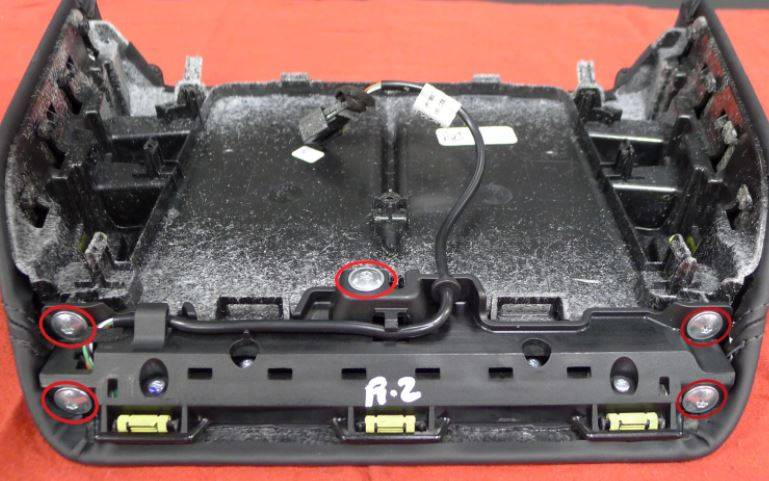

将托盘放在适当保护面上，辨认危险警告开关的五颗固定螺钉。使用适配的T20套筒拆下；下图红圈用于辨认固定点，复装扭矩统一为1.2 Nm。不要把附近其他模块的螺钉算进这五颗内。

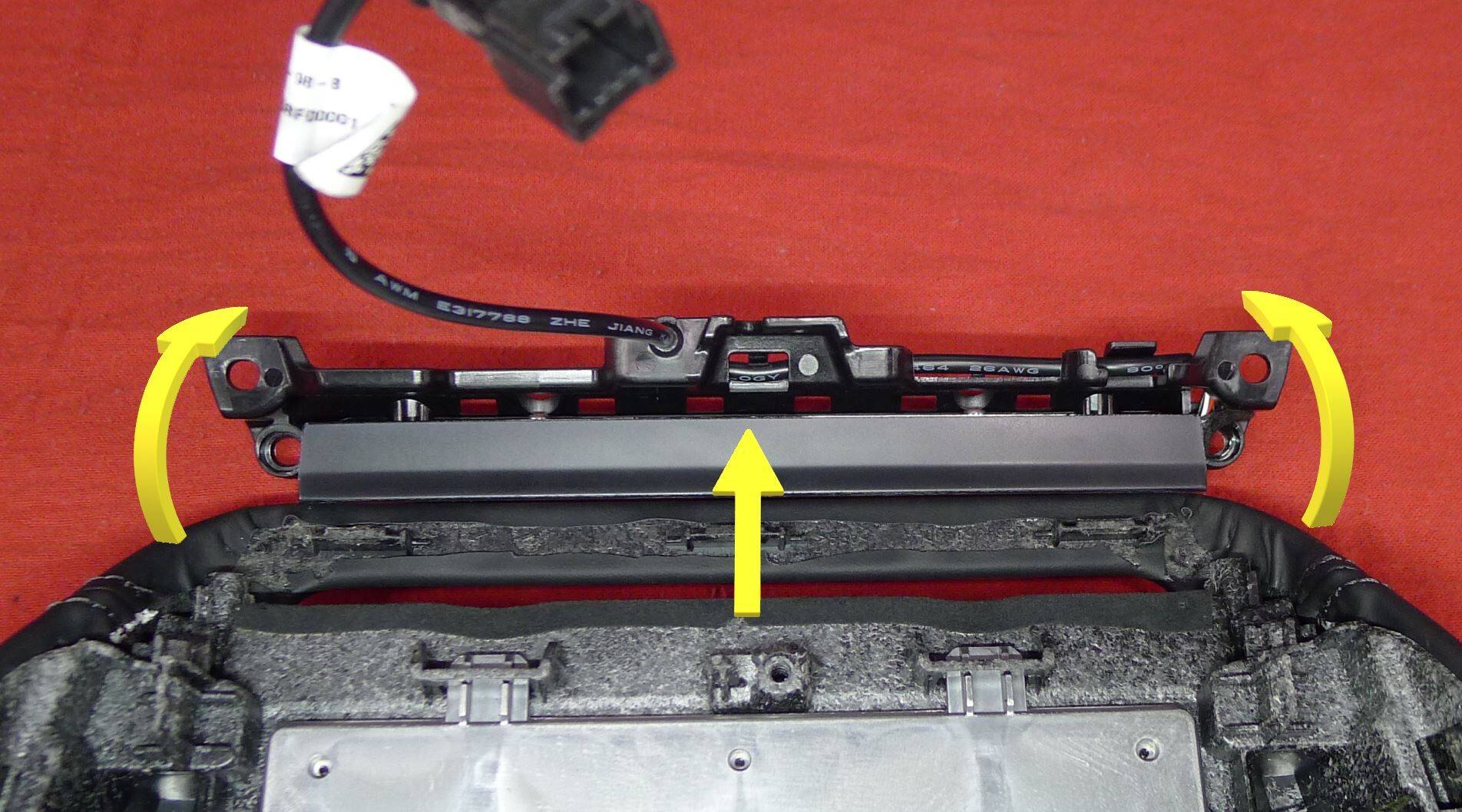

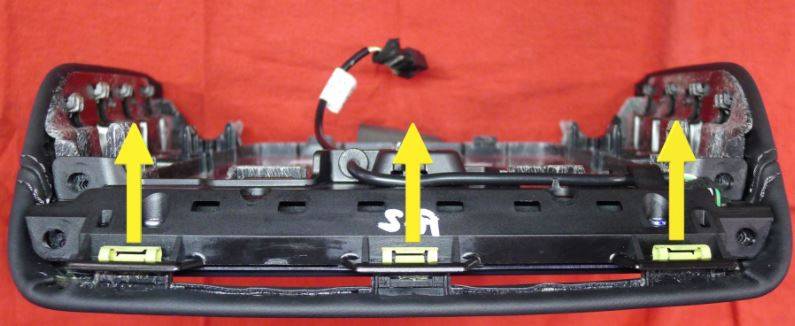

解除固定开关的三个卡子，再将开关从托盘中旋转出来。先解卡再旋出，不能在卡子仍受扣时直接拉起整条模块；施力位置按实物卡接结构核对，避免折断托盘卡接座。

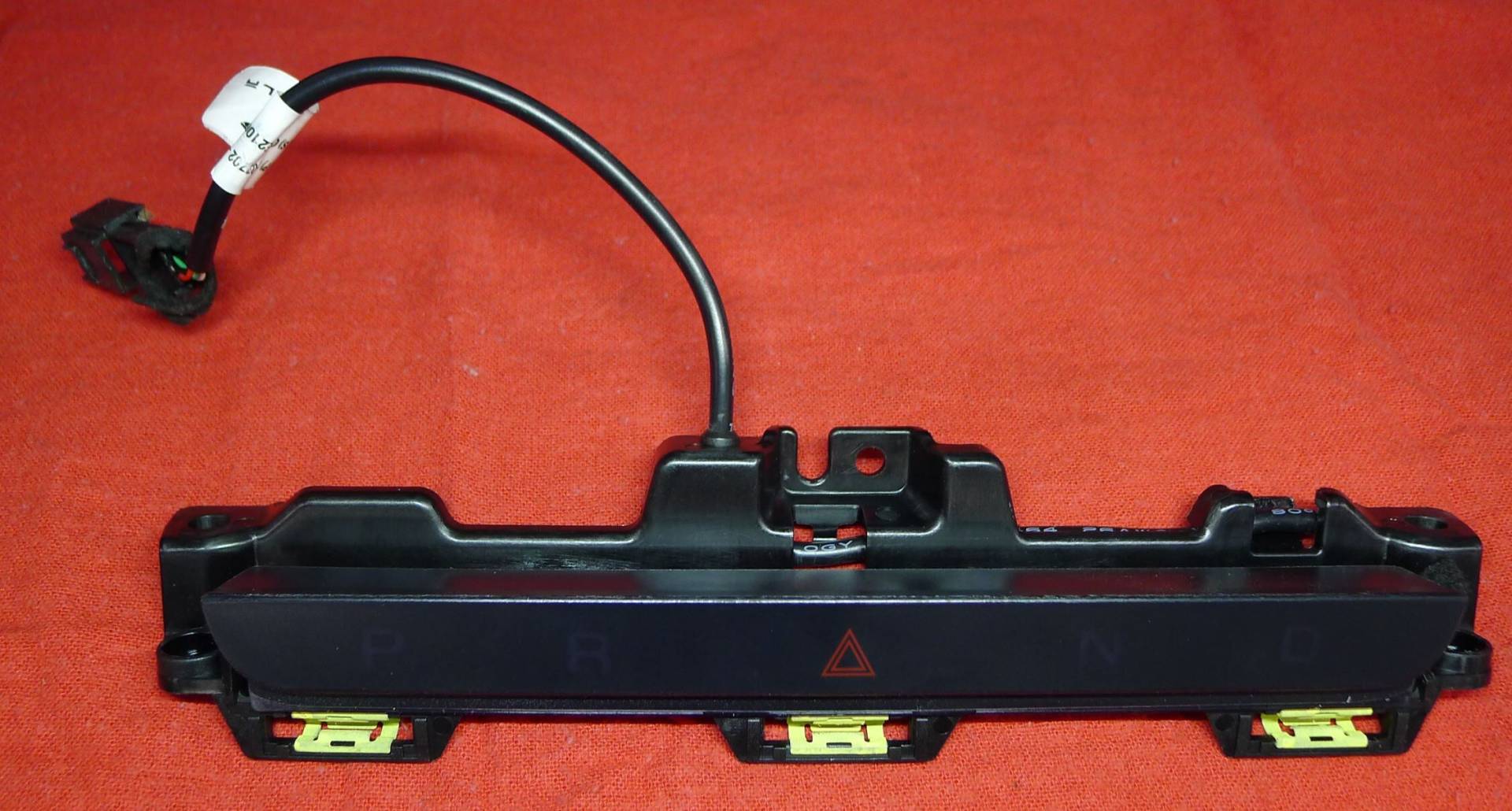

取出后核对更换件形状、定位面与托盘接口配合，检查安装区域是否有断裂卡接、异物或线束干涉。下图用于辨认脱离托盘的模块，不据此推断另一个未列出的电气连接器拆卸动作。

对齐定位基准旋入，正面必须齐平

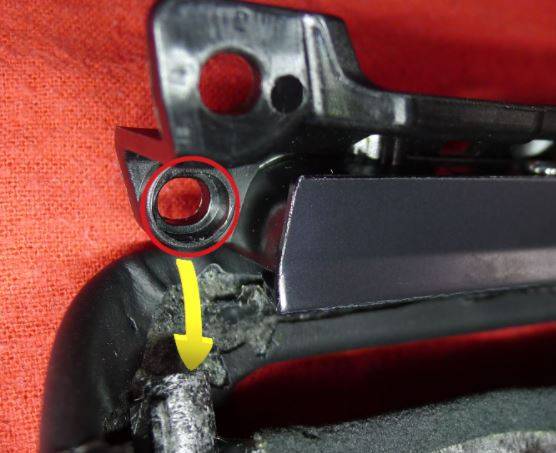

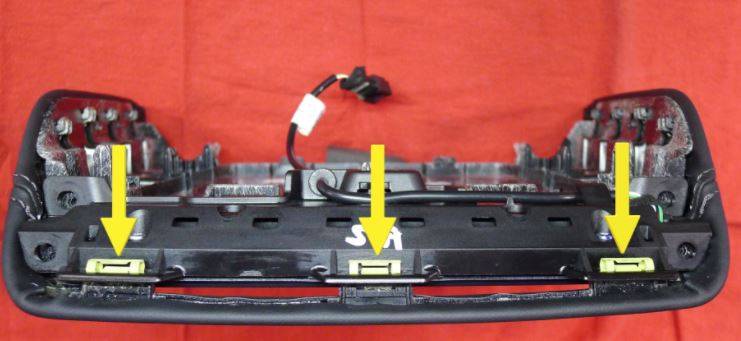

按定位基准将危险警告按钮旋入手机托盘，再接合三个卡子。先确认模块在正确的定位关系内，再接合卡子，不能靠螺钉把歪斜的模块强行拉平。

装回五颗T20螺钉并紧至1.2 Nm。从手机托盘正面检查危险警告按钮模块与托盘是否齐平。若局部翘起或按键受到挤压，应回查定位基准、三个卡子及安装面，不增加扭矩压服。

按手机托盘资料恢复线束固定卡子，再连接三个电气接口。将托盘定位基准向前滑入中控台下方，再向下压合四个卡接点。确认线束没有夹在定位面，接口及卡子均已恢复。随后按危险警告开关资料升起右前车窗、关闭右前门。

重装软件前准备供电，完成后检查发行说明

危险警告开关恢复后还须执行“固件重新安装 - 触摸屏”。这项操作重装车辆当前已安装的软件包，要求软件版本为2023.12或更高，并连接低压维护设备，不要断开低压电池。软件或供电条件不满足时，先停止并核对适用资料。

按低压维护设备资料访问后部前备箱挡板及指定接点。维护设备先保持关机且未接插座，红色正极夹接跨接接线柱，黑色负极夹接支柱塔梁指定孔位；保护支柱塔梁、布置好电缆后，才接插座并开机。只在所需作业期间使用，不能让维护设备与低压电池长时间同时连接。

进入维护模式，在Software Reinstall入口阅读提示后执行重装，完成后检查触摸屏是否显示发行说明。出现报错须按故障处理，不能只因按钮已按下就判定完成。

断开维护设备前，确保车窗至少1分钟没有移动；这一等待应从最后一次车窗动作计算。按资料先关机、拔掉插座，再拆黑色负极夹和红色正极夹，恢复接线柱盖板。低压SOC高于73%时核对高压BMS为Support；SOC为73%或以下时，在Garage的Vitals > Vehicle > 12V Battery Current确认电流为正。随后完成设备移出、挡板恢复和退出维护模式。

完工检查建议

• 五颗1.2 Nm固定与三个卡子分别落实；模块正面齐平，按钮动作无挤压、卡滞。
• 手机托盘线束卡子、三个电气接口、定位基准和四处卡接恢复，线束未被夹住。
• 确认软件重装完成、发行说明及异常提示已检查；维护设备按顺序退出，车窗等待及电池状态检查完成。
• 在安全静止条件下检查危险警告按钮及相关警示灯响应。若无响应、异常常亮或按钮不能复位，分别回查装配、接口、软件结果和车辆诊断，不能只以正面齐平判定功能正常。

原厂资料及关联程序

车型与位置：2021+ Model S，中控台手机托盘内危险警告开关。实际核对日期：2026年10月31日。

• 中文原厂程序：开关 - 危险警告 - 中控台（拆卸和更换）。
• 英文原厂程序：Switch - Hazard - Center Console (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-E9A8B274-47EF-4237-BDDC-545C150B8A61。

以下资料用于核对必要前置及复装范围：

• 手机托盘 - 中控台（拆卸和更换）：四卡子访问、线束卡子、三个电气接口及总成定位恢复；英文资料。
• 固件重新安装 - 触摸屏：危险警告开关复装后的软件重装、版本与完成检查；英文资料。
• 低压维护设备（连接和断开）：软件重装供电、接夹顺序、车窗等待及低压状态核对；英文资料。
• 维护模式（启用和禁用）：软件重装所需的模式进入及退出；英文资料。
• 前备箱挡板 - 后部（拆卸和更换）：维护设备指定接点的访问与挡板恢复；英文资料。

危险警告开关资料规定模块固定、旋入定位、正面齐平和最终软件重装；手机托盘资料负责总成访问与线束恢复，供电及维护模式须结合相应资料执行。配图来自Tesla原厂维修手册，托盘访问与线束图来自手机托盘资料。若实车卡接、接口或软件条件不符，先核对适用配置；模块不齐平时回查定位和卡接，不靠额外紧固力处理。
