2021+ 特斯拉 Model S 前置摄像头风扇更换：三颗0.12 Nm、背胶与一分钟风干

2021+ 特斯拉 Model S 前置摄像头风扇更换，关键不只是三颗螺钉。风扇还以背胶贴在支架上，拆卸需从左侧边缘轻撬释放；清除残胶后风干1分钟，再装带新背胶的风扇。三颗T6螺钉复装为0.12 Nm，不能误读成1.2 Nm或12 Nm。

风扇接口与摄像头同轴接口分开处理

本文对应“风扇 - 摄像头 - 前置（拆卸和更换）”，适用2021+ Model S前挡风玻璃上方摄像头区域。校正代码17232102，所列工时0.24小时，包含关联工作。维修前按车辆配置、零件及诊断确认对象；风扇、乘员摄像头和整套前置摄像头总成是不同部件。

先取下盖和后视镜，再访问上盖

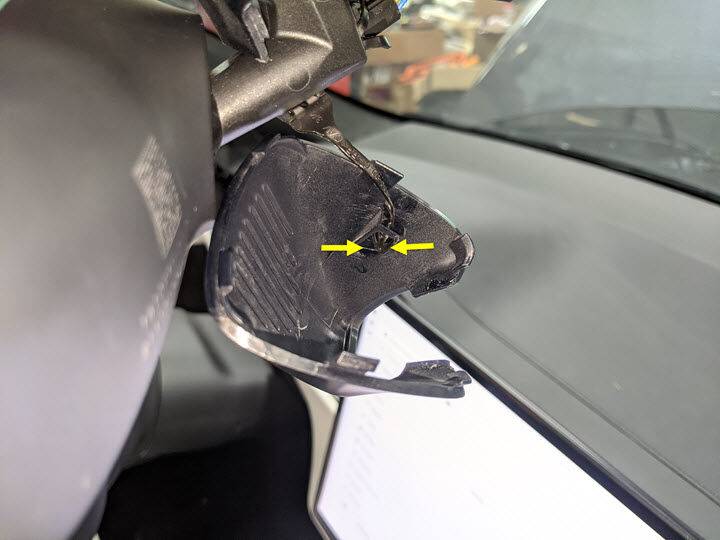

按摄像头上盖资料打开左前门、降下左前车窗。后视镜拆卸前先取摄像头下盖：向内按压盖子两侧，再向下拉底部边缘，释放四个锁片；随后按压固定带处的两个锁片，将下盖与固定带分离。不要在固定带仍相连时直接带走盖板。

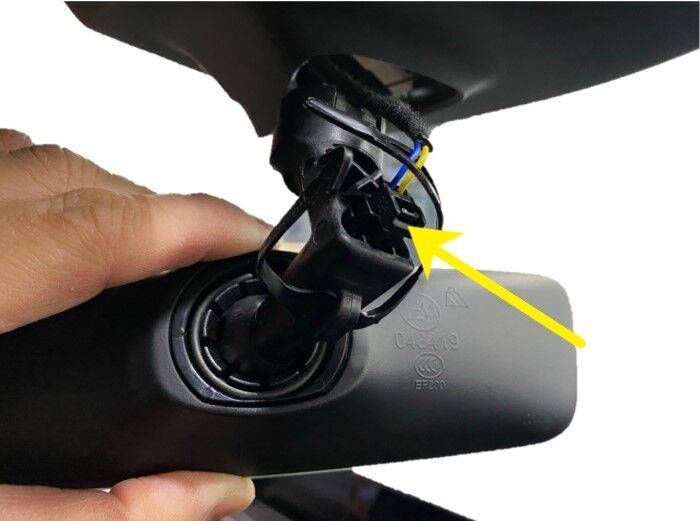

断开后视镜电气接口，旋转后视镜使其从安装基座松开，再取下。拆卸文字没有规定一个通用于所有观察方向的旋转方向，应按实际基座核对，不能借拧镜壳去撬玻璃安装位置。

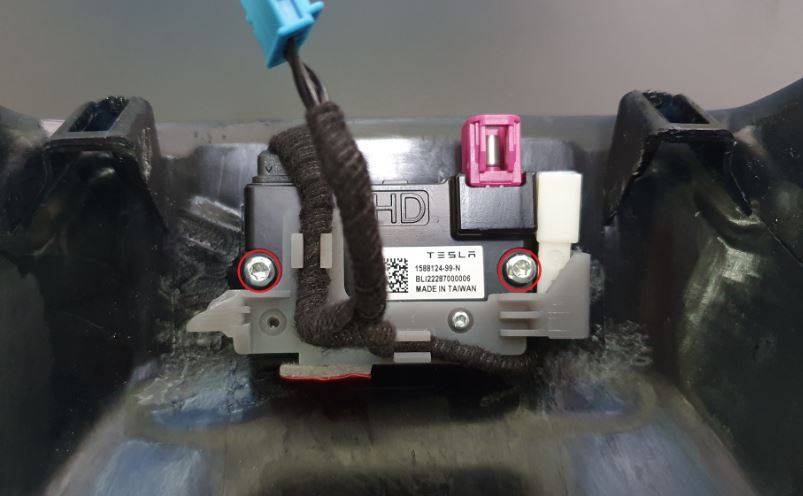

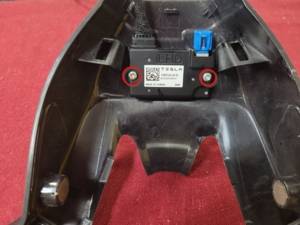

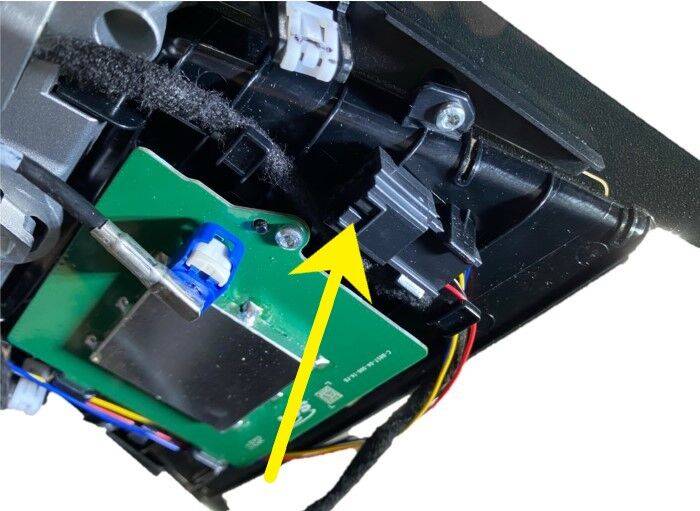

按上盖资料小心向下拉，释放四卡子，断开三个电气接口后取下上盖。资料分别给出HW3和HW4结构，先对应实车。其独立更换流程还包括拆下固定乘员摄像头的两颗T10螺栓，并将摄像头从上盖取出；恢复扭矩是1 Nm，使用T10批头及回旋头棘轮或扭矩扳手。需要执行该项时，两处固定不能与风扇螺钉混用。

先断开接口，三颗螺钉后释放背胶

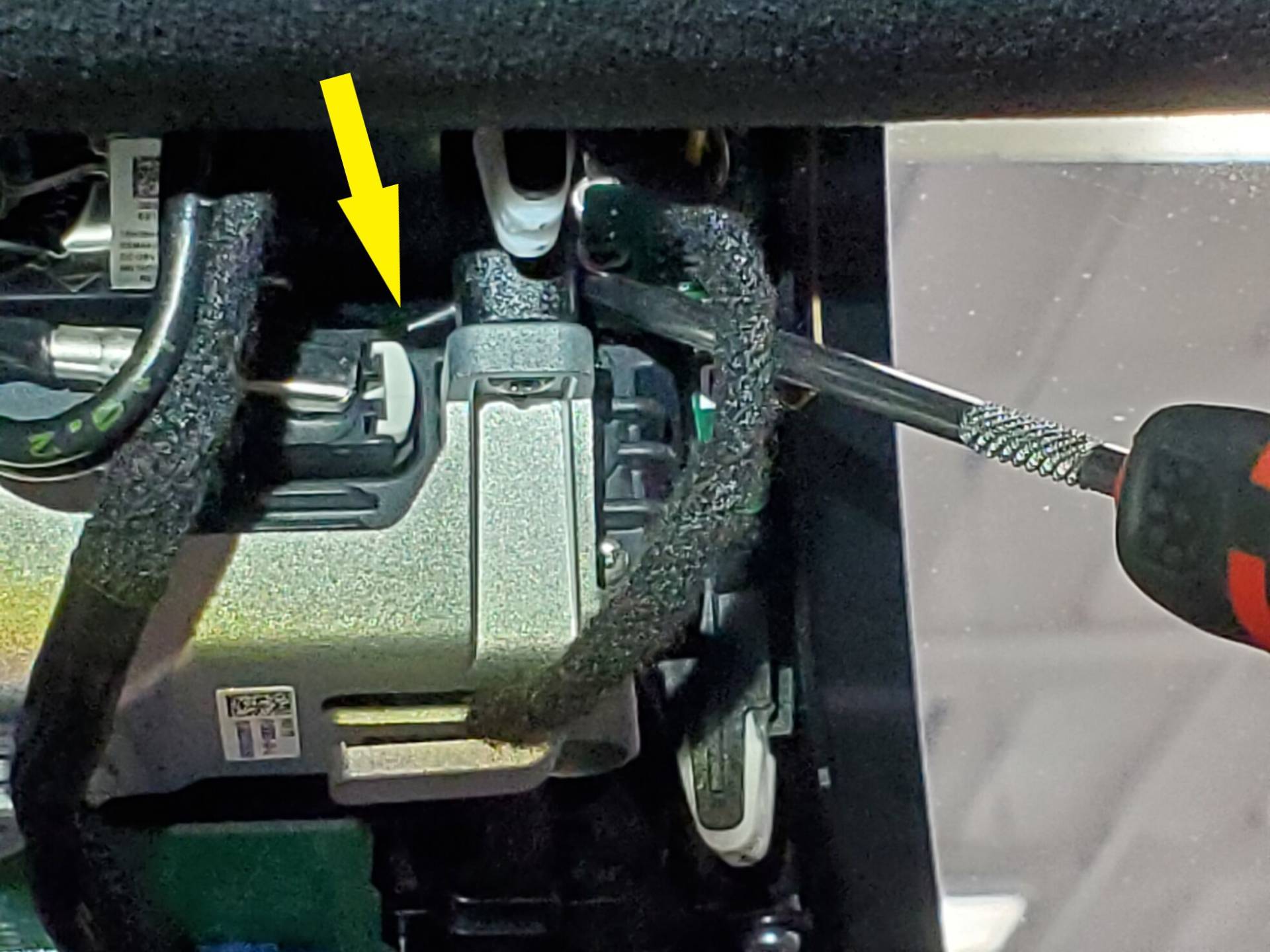

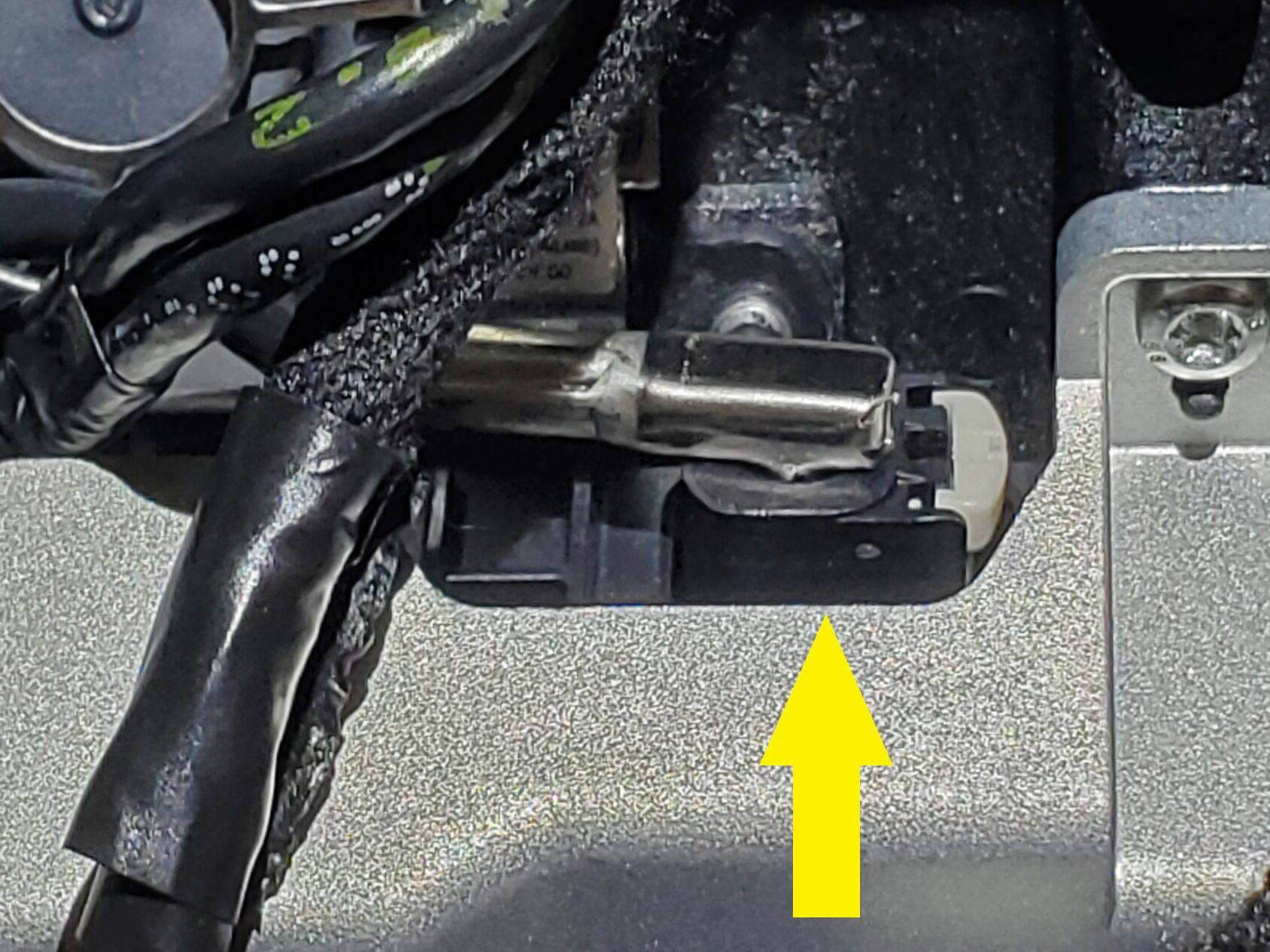

先断开前置摄像头风扇电气连接器，再断开单摄像头同轴连接器。下图分别用于辨认风扇接口和同轴接口位置，两个接口的结构和用途不同，按实际锁止结构释放，不从线缆或同轴线身强拉。

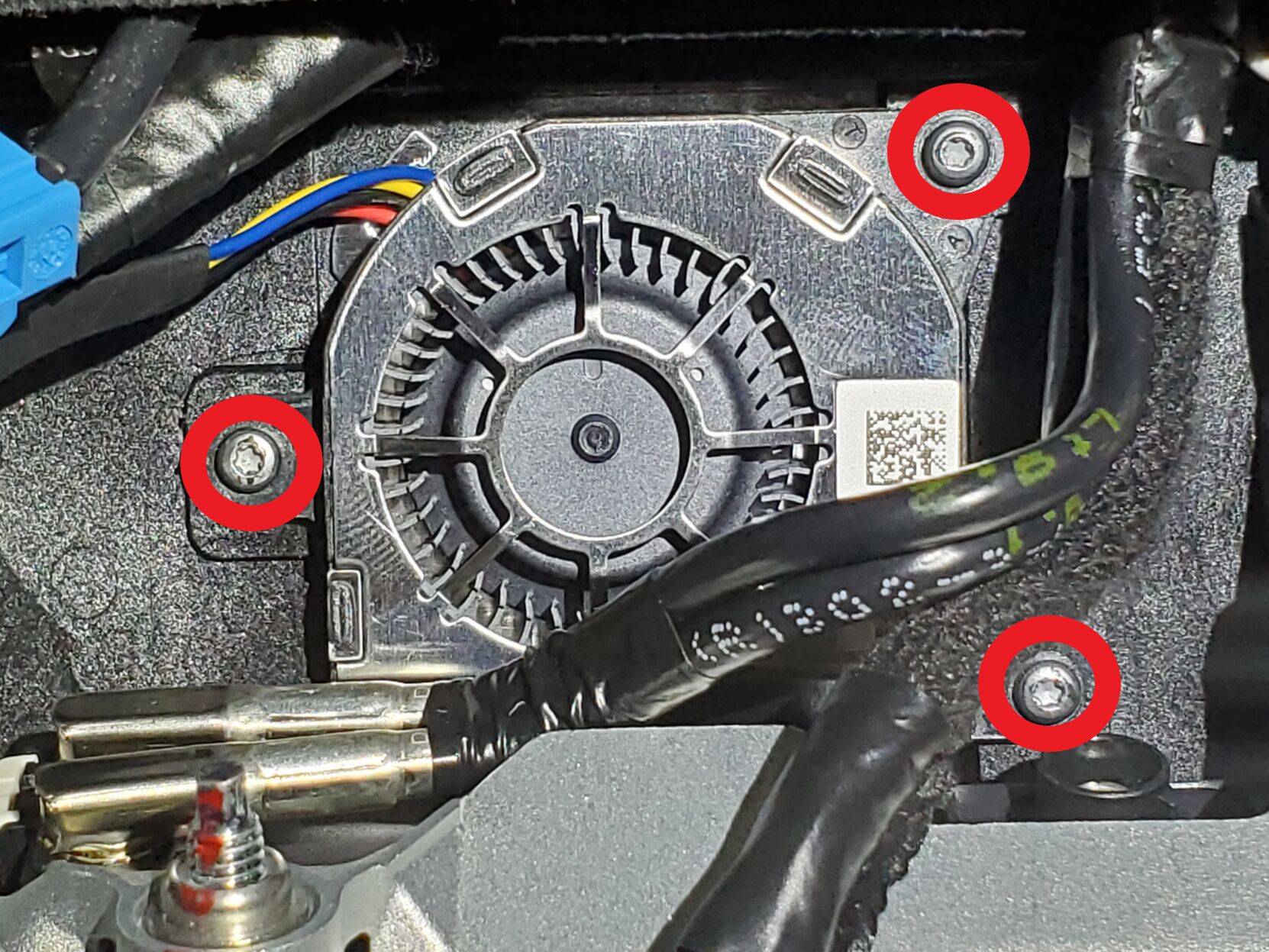

拆下固定风扇的三颗螺钉，原厂推荐T6套筒；复装扭矩0.12 Nm。下图三个红圈为风扇固定点。需使用能可靠覆盖该低扭矩范围的工具，不能用手感代替明确的紧固值。

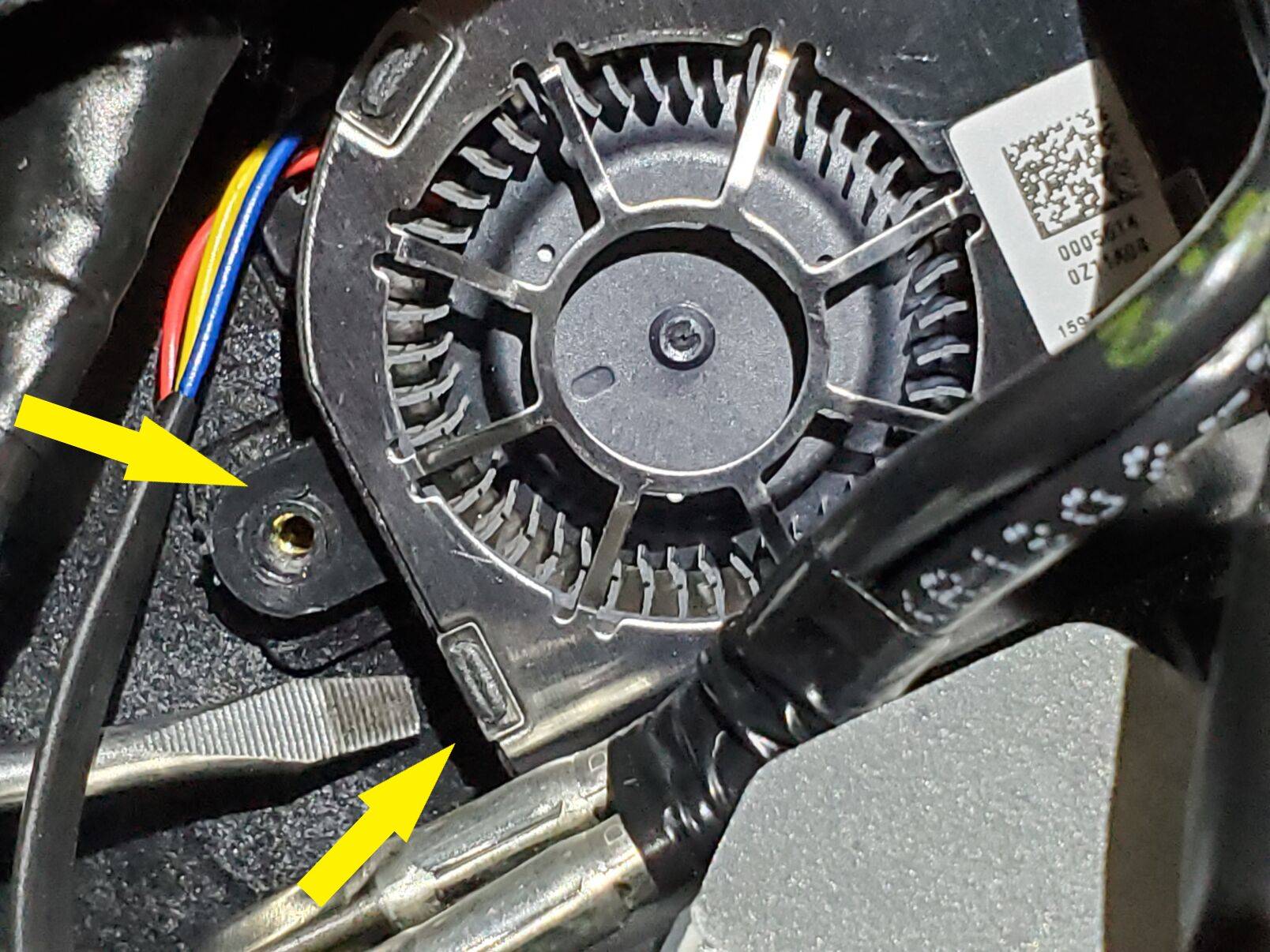

三颗螺钉解除后，沿风扇左侧边缘轻轻撬动，释放风扇与支架之间的背胶，再取下风扇。不要把背胶阻力误认为尚有未拆螺钉，也不要将撬力传到摄像头、接口或线束上。

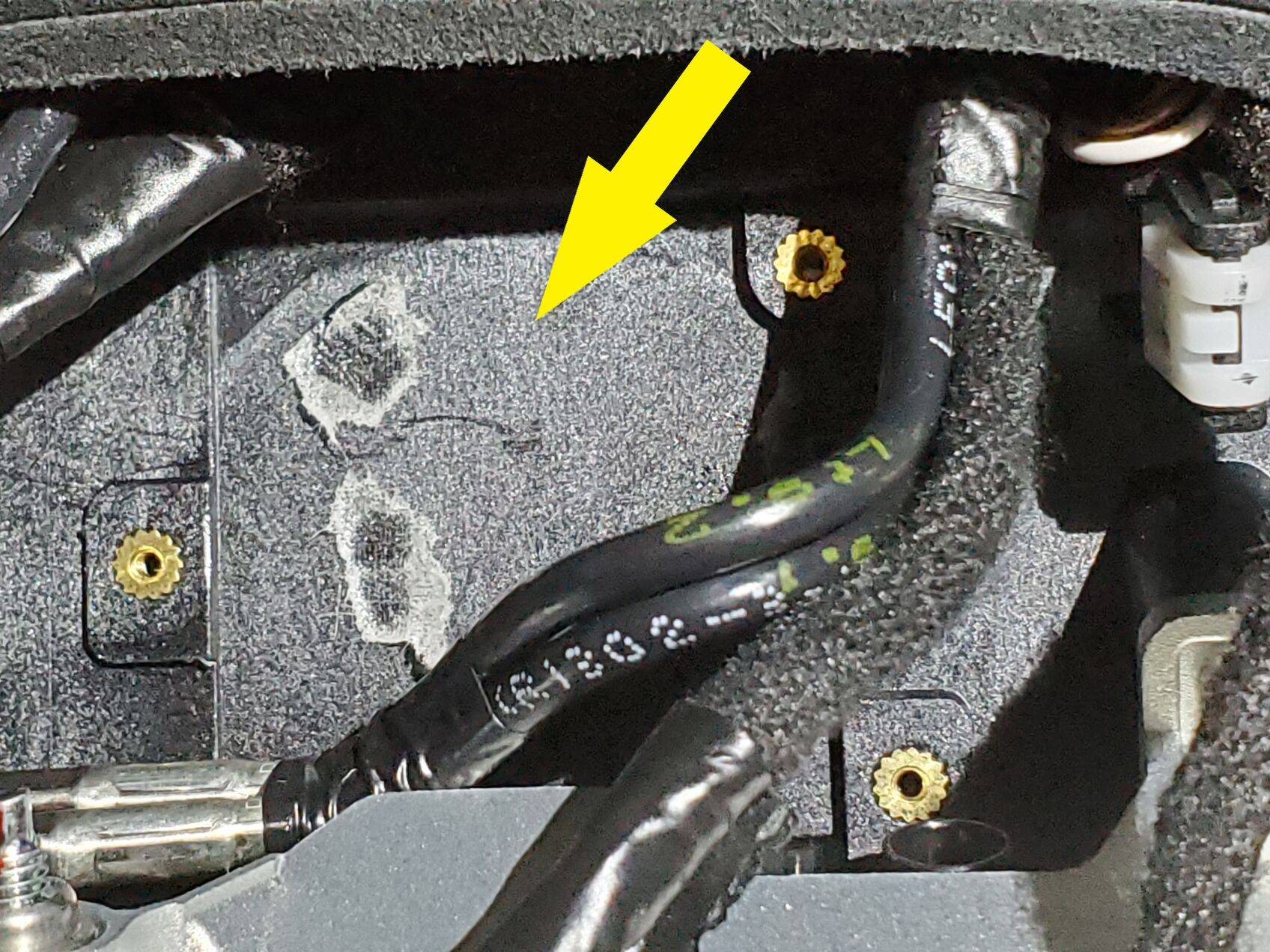

使用异丙醇（IPA）湿巾彻底清除风扇区域残胶，按原厂要求等待风干1分钟。确认安装区域无残胶干涉，不能在表面尚湿时立即贴上新风扇。

新背胶定位，三颗0.12 Nm与接口恢复

揭下新风扇背胶的保护层，将风扇放到车辆对应位置，再安装三颗螺钉并紧至0.12 Nm。背胶定位和螺钉固定分别落实，不能靠额外紧固力补偿歪斜、残胶或零件不适配。

先连接单摄像头同轴接口，并确认完全就位。该处接合测试的中英文表述存在具体差异：中文写“推拉推”，英文写“pull, push, pull”（拉、推、拉）。应先核对适用连接器的验证要求；无法确认时停在接口检查阶段，不自行选一个次序后标记合格，更不能拉拽同轴线身测试。

同轴接合及验证要求确认后，连接风扇电气接口。按上盖资料恢复乘员摄像头及其两颗1 Nm固定（如已拆），连接三个电气接口并接合四卡子。后视镜线束要正确布线，自由位于外侧，不能夹在上盖与遮光板总成之间。

将后视镜装到安装基座，原厂安装文字要求逆时针旋转至固定；连接电气接口，将多余线束沿镜臂收妥。下盖的固定带先通过锚固位置恢复两个锁片，再接合靠后视镜的四个锁片，向上推盖板固定。完成上盖资料要求的左前车窗升起、车门关闭，逐处核对卡接及线束。

完工检查建议

• 新风扇背胶贴合、三处0.12 Nm固定到位，无残胶、工具或线束干涉风扇区域。
• 风扇接口和摄像头同轴接口分别确认；同轴接口验证要求有据可查且已完成，不能用外观接近代替锁止确认。
• 上盖四卡子、三个接口和乘员摄像头固定按实际拆卸范围恢复；后视镜线束未被夹住，下盖及固定带可靠。
• 在适用诊断条件下检查摄像头相关提示、风扇异常噪声及维修对象的故障表现。异常时回查风扇供电接口、同轴接合、线束布置及诊断结果；不得把静止时听不到风扇当作故障已排除。

原厂资料及关联程序

车型与位置：2021+ Model S，前挡风玻璃上方摄像头风扇；上盖结构按实车HW3/HW4核对。实际核对日期：2026年10月31日。

• 中文原厂程序：风扇 - 摄像头 - 前置（拆卸和更换）。
• 英文原厂程序：Fan - Camera - Forward Facing (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-DCB1CB81-EB12-4903-96D6-E0E47B62440B。

以下资料用于核对必要前置及复装范围：

• 镜 - 后视（拆卸和更换）：风扇访问前的后视镜拆卸、基座安装和线束恢复；英文资料。
• 上盖 - 后视镜（拆卸和更换）：HW3/HW4上盖卡接、接口、乘员摄像头1 Nm与线束防夹；英文资料。
• 摄像头盖 - 下部（拆卸和更换）：后视镜访问所需下盖四锁片及固定带两锁片；英文资料。

风扇维修资料规定接口顺序、三处低扭矩固定、背胶释放及风干等待；后视镜、上盖和下盖资料另负责访问及恢复。配图来自Tesla原厂维修手册，盖板与后视镜访问图来自对应关联资料。若实车风扇或接口结构不符，先核对配置；同轴接合测试次序存在上述中英文差异，未确认适用要求前不得判定接口验收通过。
