奔驰X164 Media Interface iPhone套件加装：线束、接口与主机测试

Media Interface加装需区分主机代际、接口模块和移动设备连接规格，外观相同的线束不一定可以互换。

拆装中要保护高光饰板，并避免线束进入扶手、储物格或座椅的活动范围。

一、核对车辆配置和iPhone套件

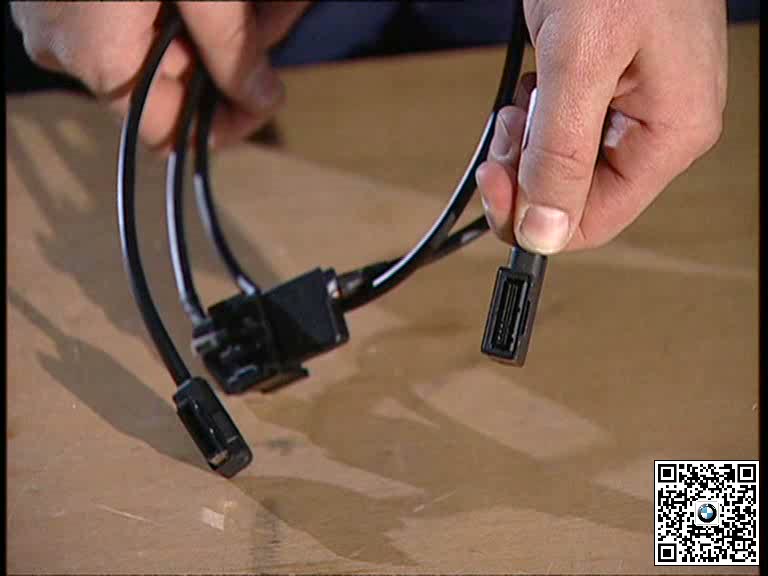

确认Media Interface装备、主机软件和连接套件零件号，关闭点火并保护中央扶手及相邻饰板。

二、拆开扶手与中控区域建立通道

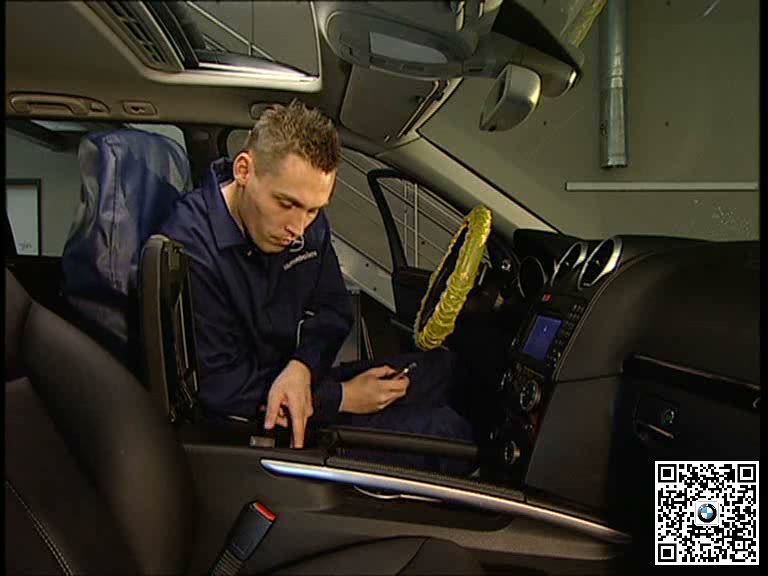

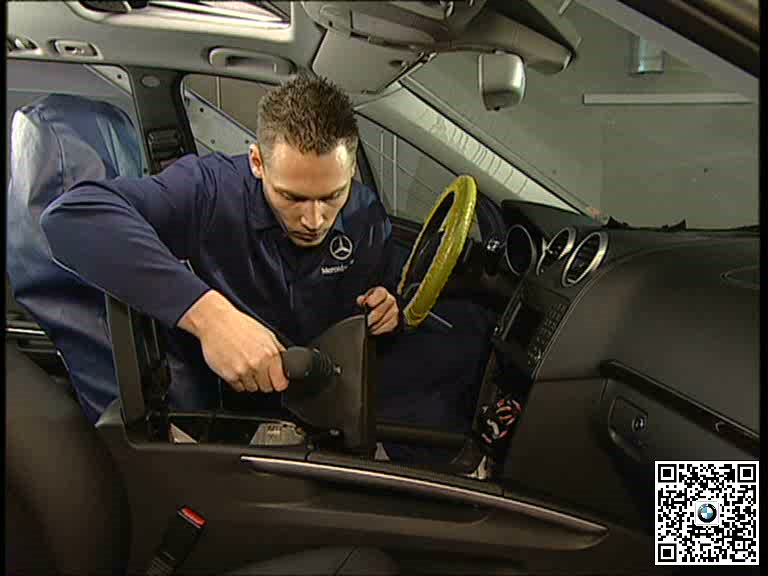

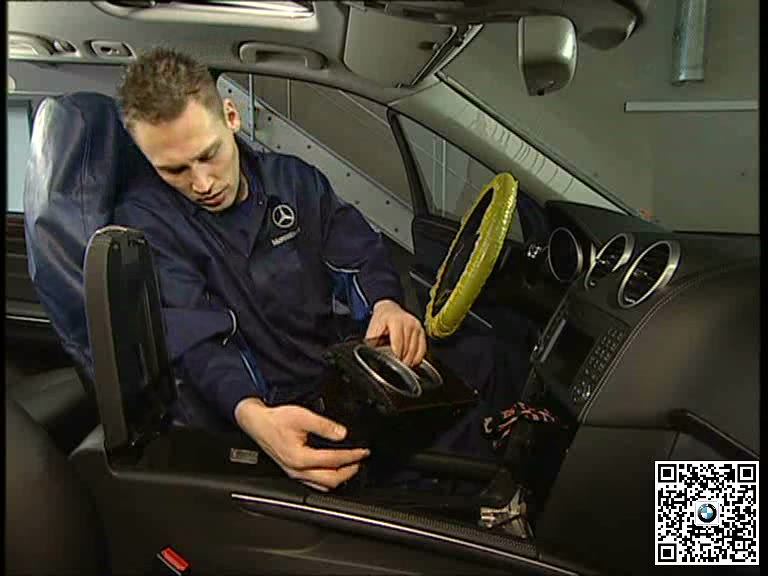

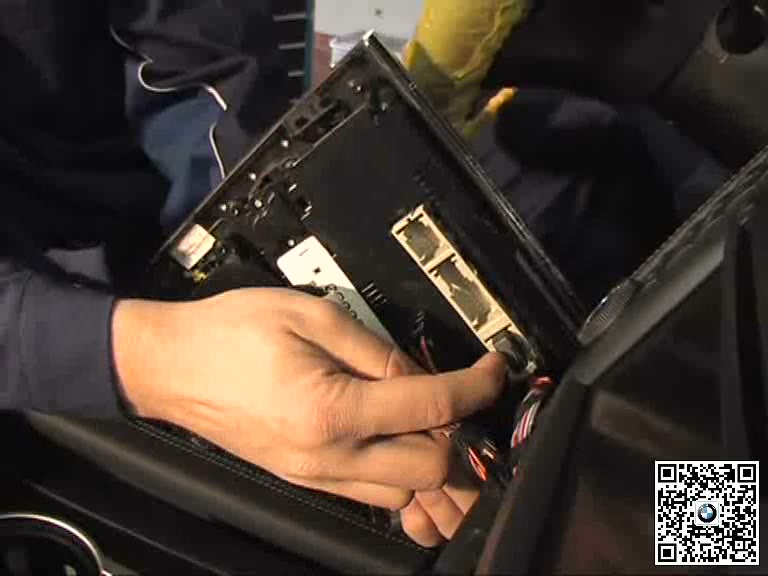

按搭接顺序释放装饰板、储物格和接口安装位置，记录原插头、线束固定及接口朝向。

三、连接适配线束并完成防磨固定

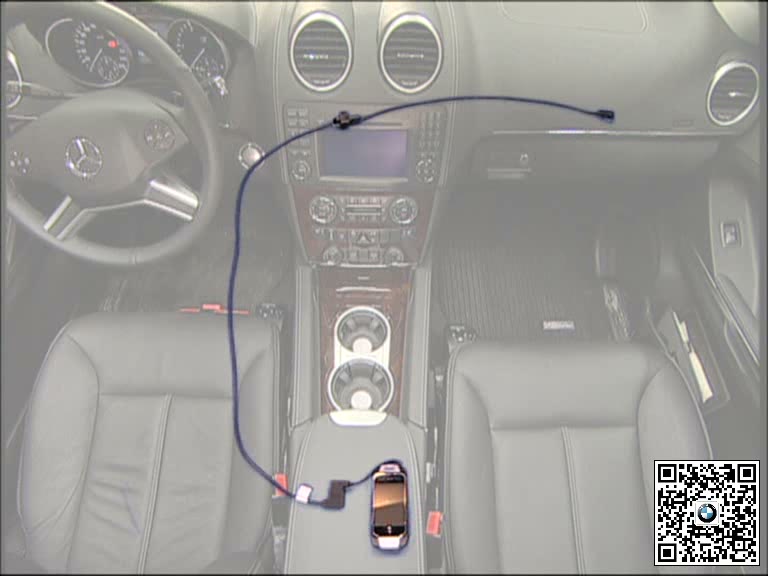

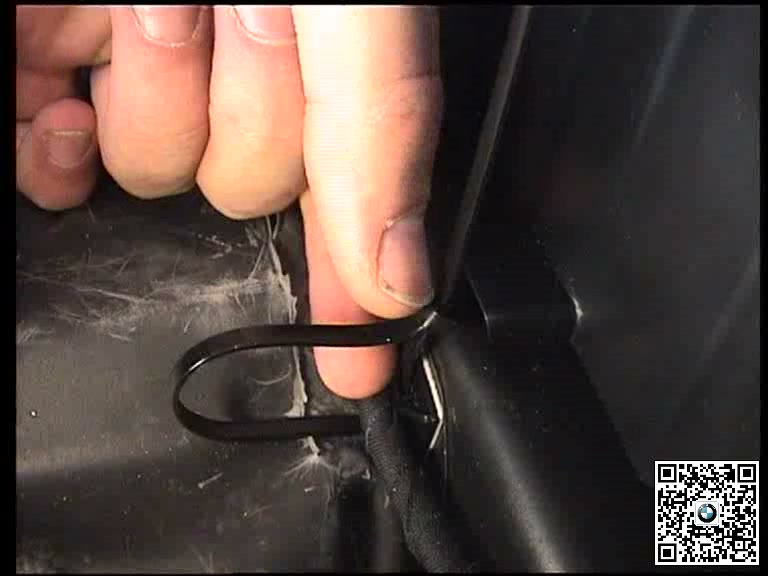

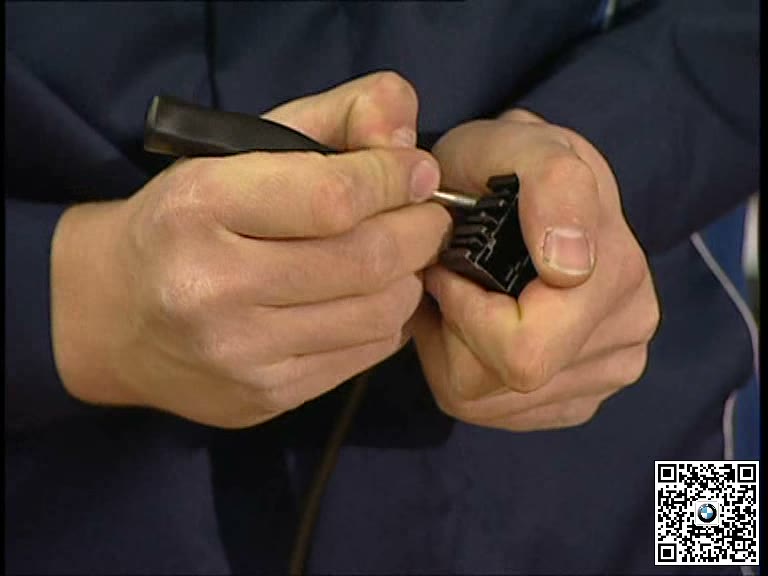

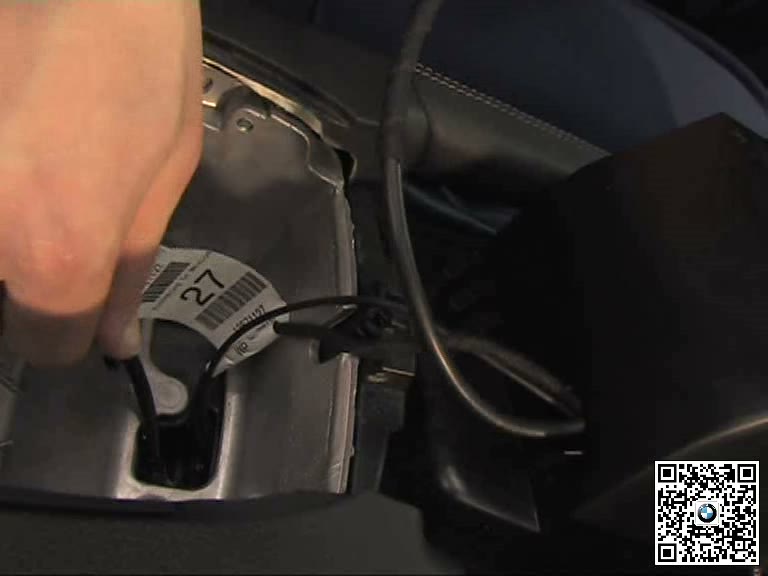

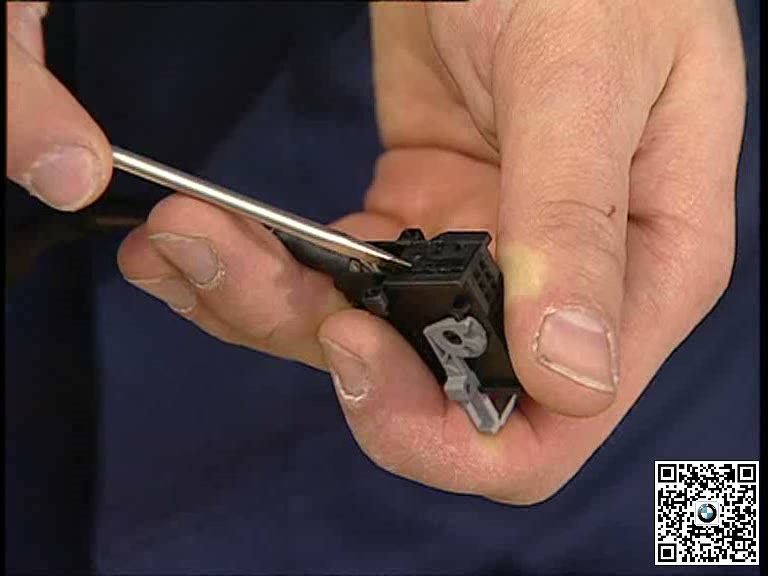

正确锁止Media Interface及iPhone适配连接，沿规定路径布线，给穿孔和转角增加保护并固定余量。

四、装复并测试识别、声音和控制

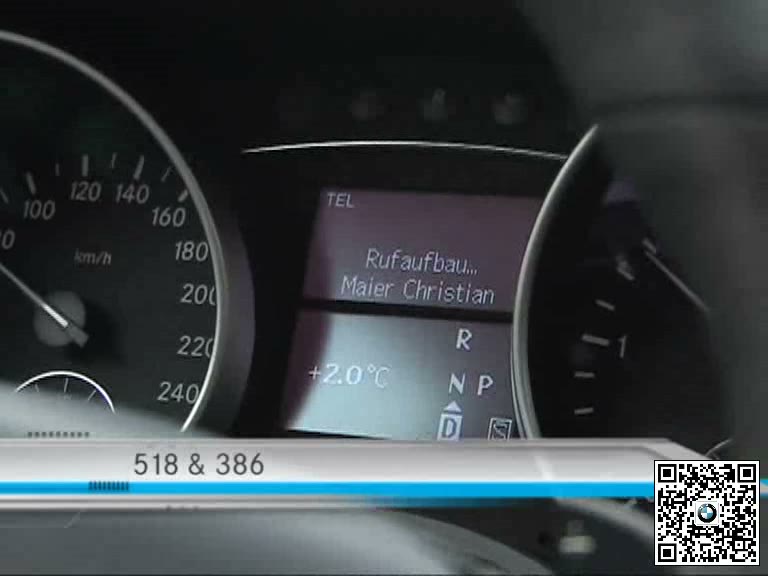

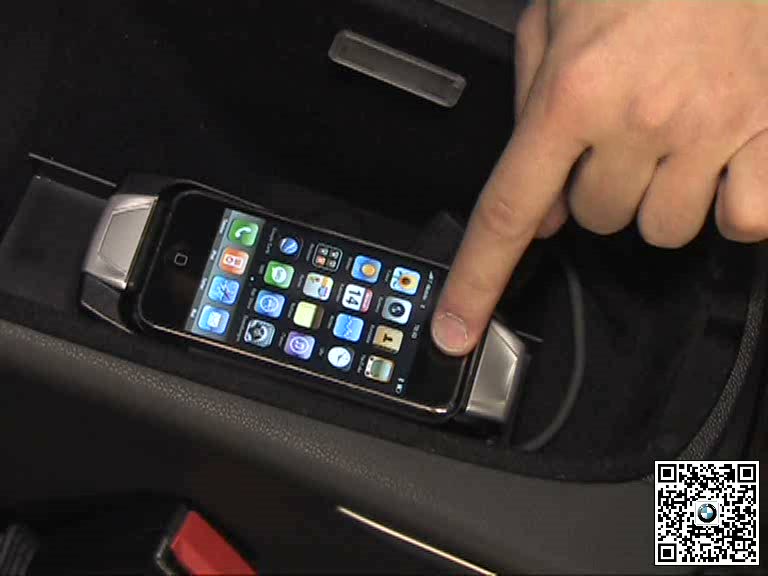

恢复内饰后连接适用设备，检查充电、曲目显示、音频输出、中央控制器和方向盘按键功能。

五、完工检查要点

• 主机及接口套件版本匹配。
• 饰板和储物格无损伤。
• 线束固定且不受活动件挤压。
• 设备识别、声音和控制功能正常。
