2021+ 特斯拉 Model S 前USB集线器更换：三颗1.5 Nm、底部对位与线束间隙

2021+ 特斯拉 Model S 中控台前USB集线器更换，集线器本体由三颗T20螺钉固定，安装扭矩1.5 Nm；访问用的中控台维修面板则是四个卡子和三个电气连接器。复装还要先恢复面板底部对位锁片，并把X1131、X881放在主线束右侧，给USB集线器留出间隙。

先收回盖、杯架和滑动托盘

本文对应“USB集线器 - 中控台 - 前部（拆卸和更换）”，适用2021+ Model S前中控台USB集线器，校正代码21260402，所列工时0.12小时。中英文页面日期均为2026年8月9日。它与维修面板上的其他电气部件、后排USB接口不是同一个更换对象。

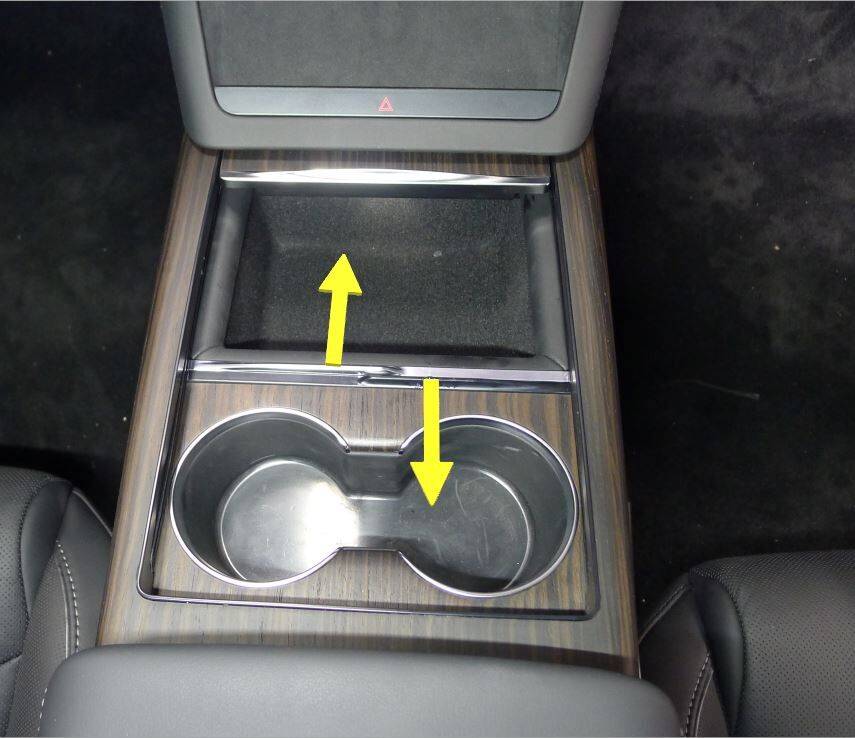

打开右前门，降下右前窗，将副驾座椅后移。把中控台盖、杯架和滑动托盘完全收回到锁止位置，先获得维修面板访问空间。下图显示盖、杯架及托盘的操作区域，不能只移动其中一件就用工具硬挤面板。

面板四卡子释放后，仍有三个连接器

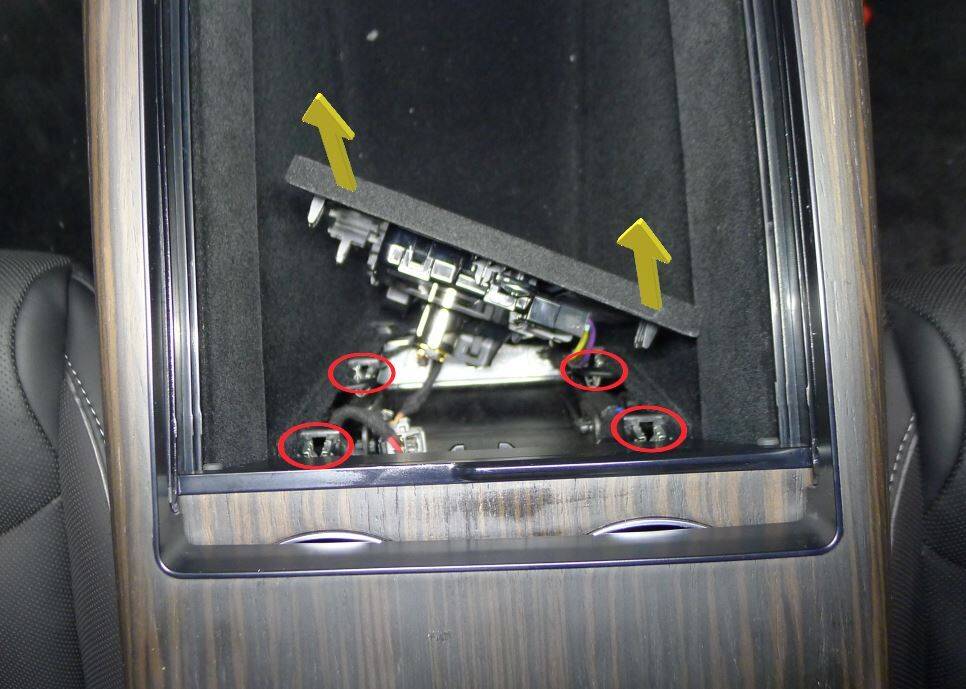

使用90度塑料饰板工具释放中控台维修面板的四个固定卡子，再将面板向上拉，以访问线束。下图箭头显示面板上提关系；托住面板，不能在卡子松开后直接将总成拉离中控台。

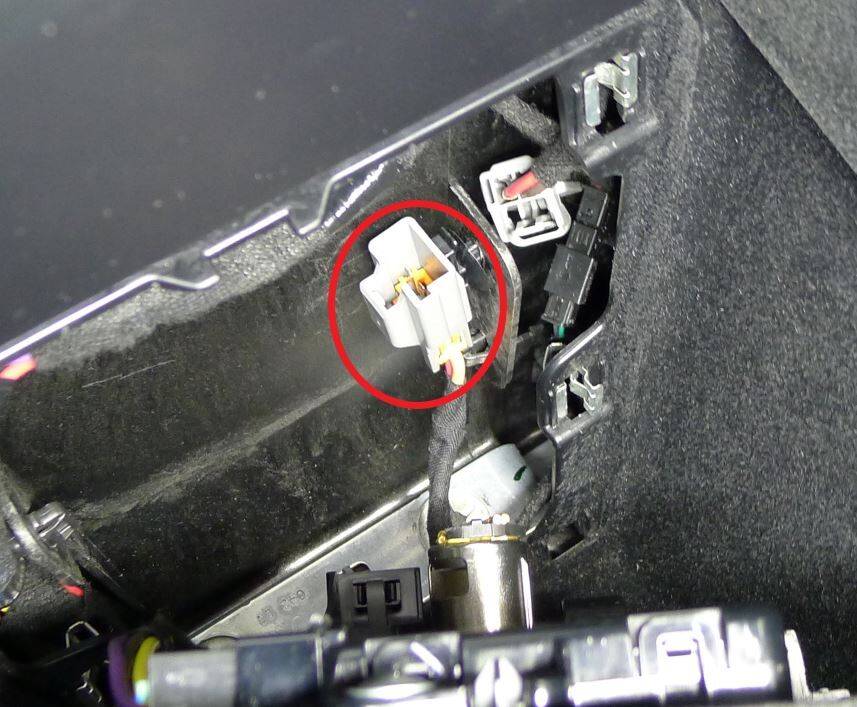

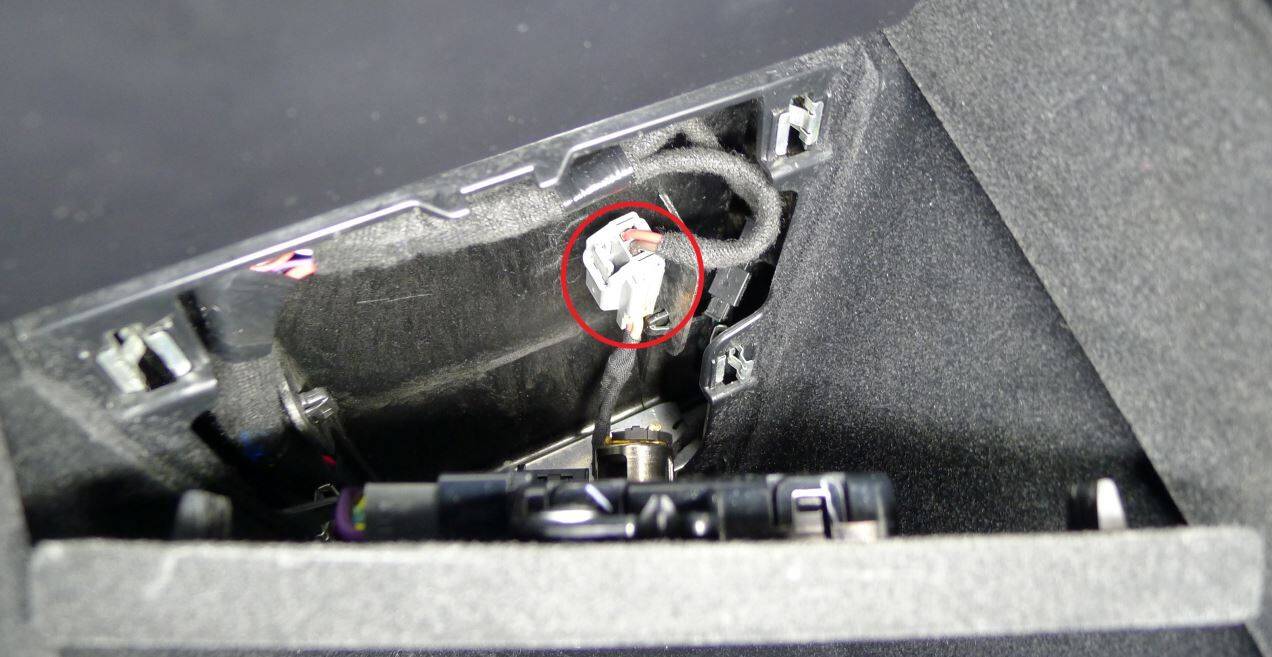

断开维修面板三个电气连接器，再将总成从中控台取下。下方两图显示其中的接口访问位置，按实车完整核对三个连接器，而不是只处理照片最显眼的一处。解除实际锁止后在连接器本体处操作，避免拉扯导线或让面板重量挂在线束上。

USB本体三颗螺钉，T20、1.5 Nm

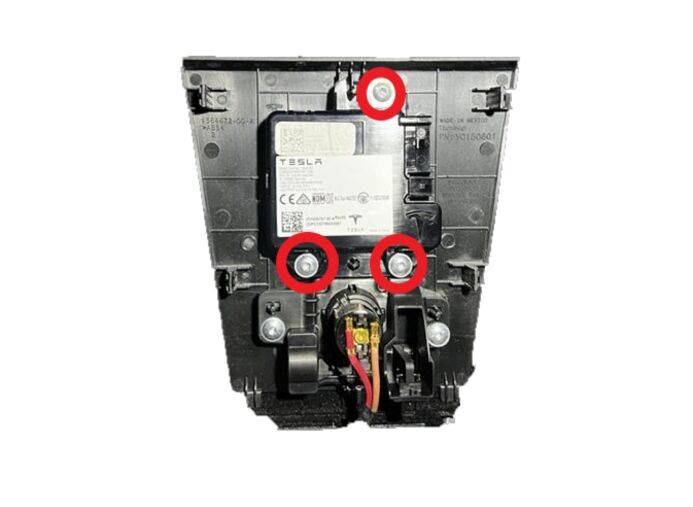

将取下的维修面板稳妥放置，拆下固定前USB集线器的三颗螺钉，再取出集线器。下图红圈对应USB本体这一组三处紧固，安装扭矩1.5 Nm，使用T20套筒；不要把面板四卡子或旁边电源部件的固定件计入这组三颗。

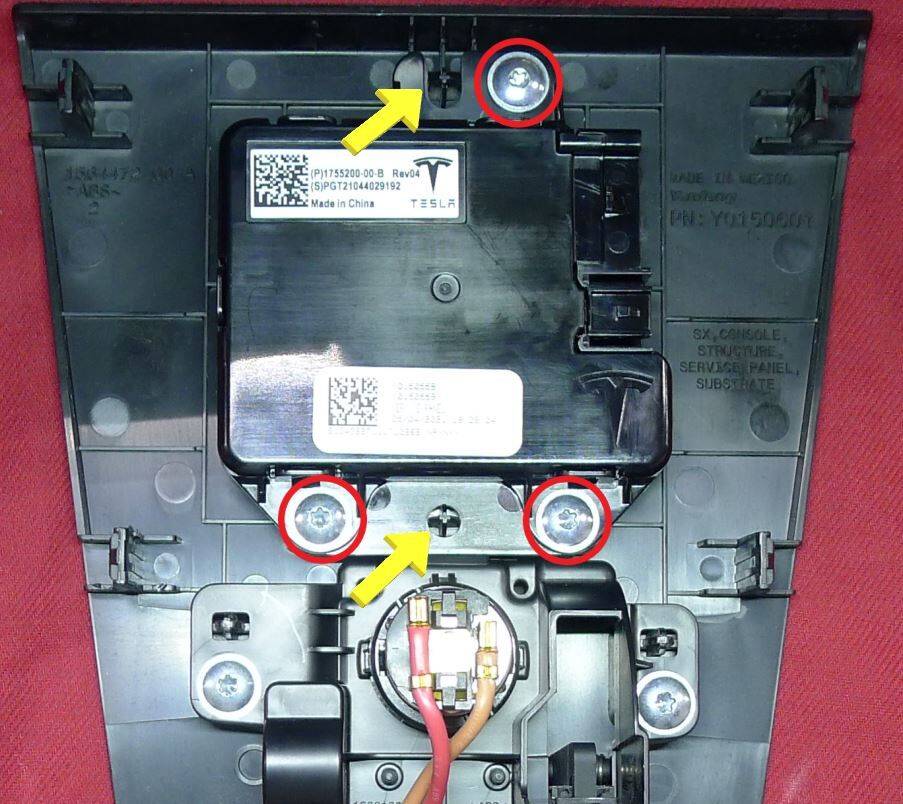

核对适用USB集线器与安装面、接口及对位结构。复装先将集线器定位到维修面板总成，利用对位锁片确保位置正确，再安装三颗T20螺钉并紧至1.5 Nm。下图黄色箭头用于辨认对位结构，红圈用于辨认紧固点，二者承担的作用不同。

集线器尚未进入正确位置、安装面有异物或固定孔损伤时，先查清原因，不能用三颗螺钉把偏位的集线器强行拉到面板上。

X1131、X881在主线束右侧，底部先对位

将维修面板总成放回中控台，连接三个电气连接器。原厂要求连接器X1131和X881位于主线束右侧，以保证USB集线器间隙。应按实车标识与线束走向确认这两个接口，不能只凭插头颜色猜编号。

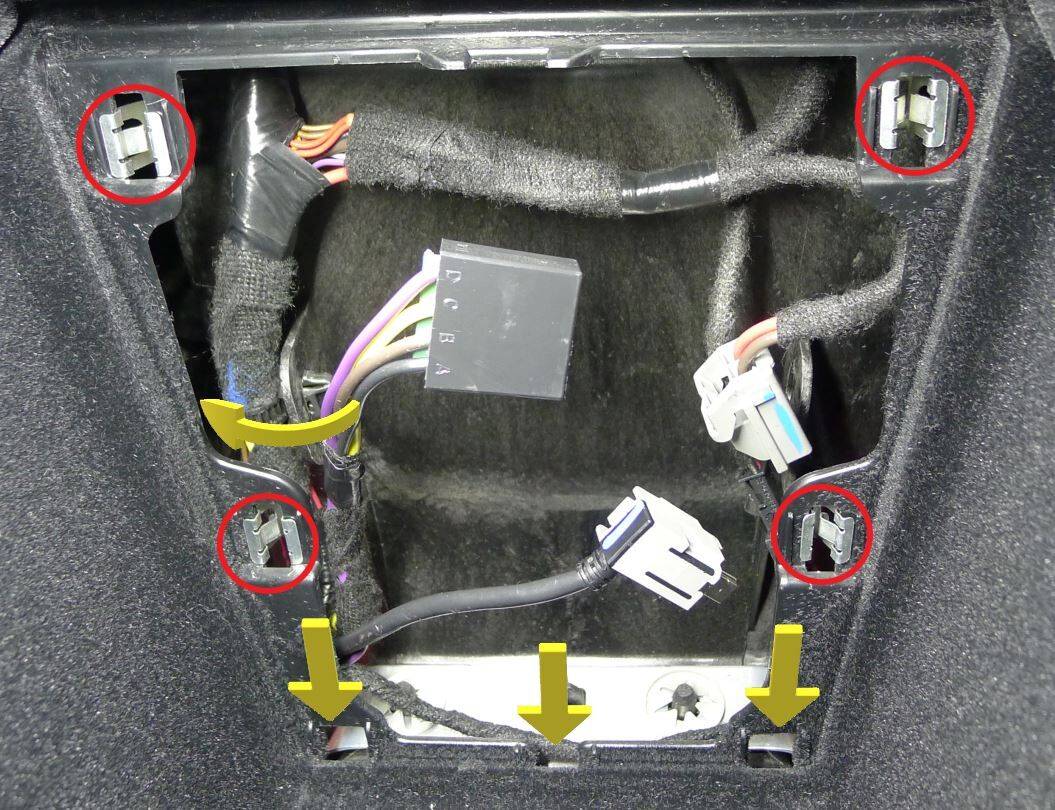

下图显示面板开口、线束及底部定位区域。先完成连接与布线，把维修面板总成底部对位锁片固定到中控台，再恢复四个固定卡子。接口位置正确、底部对位和四卡子接合都完成后，才能确认总成复装，不能先压合面板再把线束塞进剩余空隙。

关闭中控台盖、杯架和滑动托盘，将右前座椅移回原位，升起右前窗并关闭右前门。检查滑动部件活动时，不应由USB集线器或线束承受挤压。

完工检查建议

• 前USB集线器对位锁片正确定位，三颗T20螺钉按1.5 Nm紧固，面板及固定孔无损伤。
• 三个电气连接器接合，X1131、X881位于主线束右侧，USB集线器周围保有间隙，线束无夹持或拉扯。
• 维修面板底部对位与四卡子分别恢复，中控台盖、杯架和滑动托盘动作顺畅。
• 按实车USB端口配置及适用设备检查相关功能；若端口仍异常，回查零件适配、供电、接口和线束，不能把一次设备连接成功当作全部功能验收。

原厂资料及关联程序

车型与位置：2021+ Model S，前中控台维修面板上的USB集线器。实际核对日期：2026年10月31日。

• 中文原厂程序：USB集线器 - 中控台 - 前部（拆卸和更换）。
• 英文原厂程序：USB Hub - Center Console - Front (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-674667BF-6780-4058-95E6-4AD0908D8A92。

这项USB集线器更换未直接引用其他独立拆装资料，维修面板访问、三颗螺钉及接口间隙要求均列在上述原厂资料中。

配图来自Tesla原厂维修手册。X1131、X881位置及USB集线器对位结构应按实车核对；面板不能自然就位或滑动部件受阻时，先检查接口布置、线束夹持和底部对位，不以强压面板处理。
