2024+ 特斯拉 Model 3 行李箱盖拆装：9 个线束夹、8/24 N·m 与间隙调整

行李箱盖内部集成尾灯、锁扣、外部释放开关、后摄像头和牌照灯等多条线束。拆装前断开低压电源，辨认搭铁螺栓类型，并由两人承托门盖，防止线束或铰链受力。

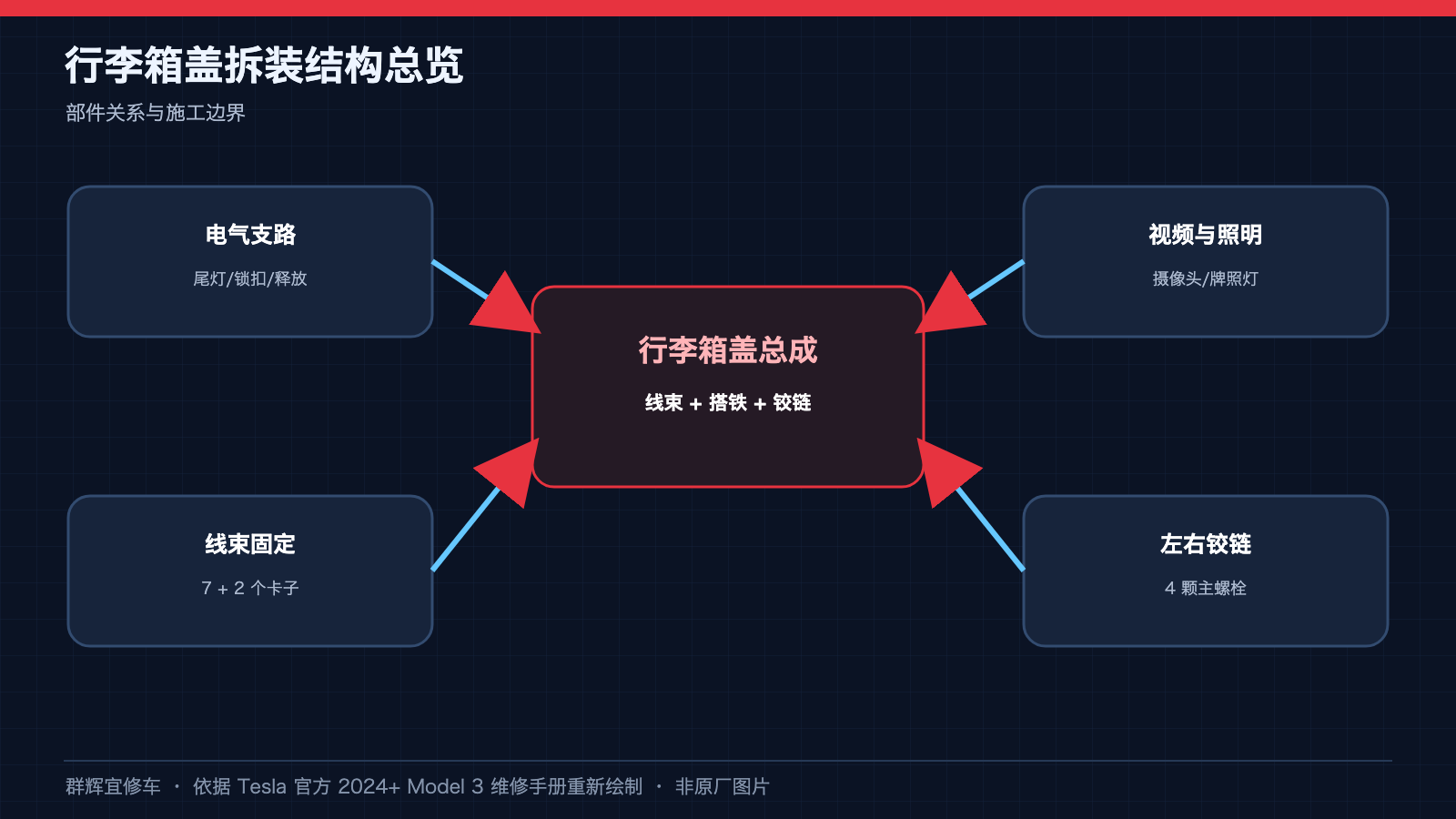

一、结构与关键施工点

• 电气支路：尾灯/锁扣/释放。
• 视频与照明：摄像头/牌照灯。
• 线束固定：7 + 2 个卡子。
• 左右铰链：4 颗主螺栓。

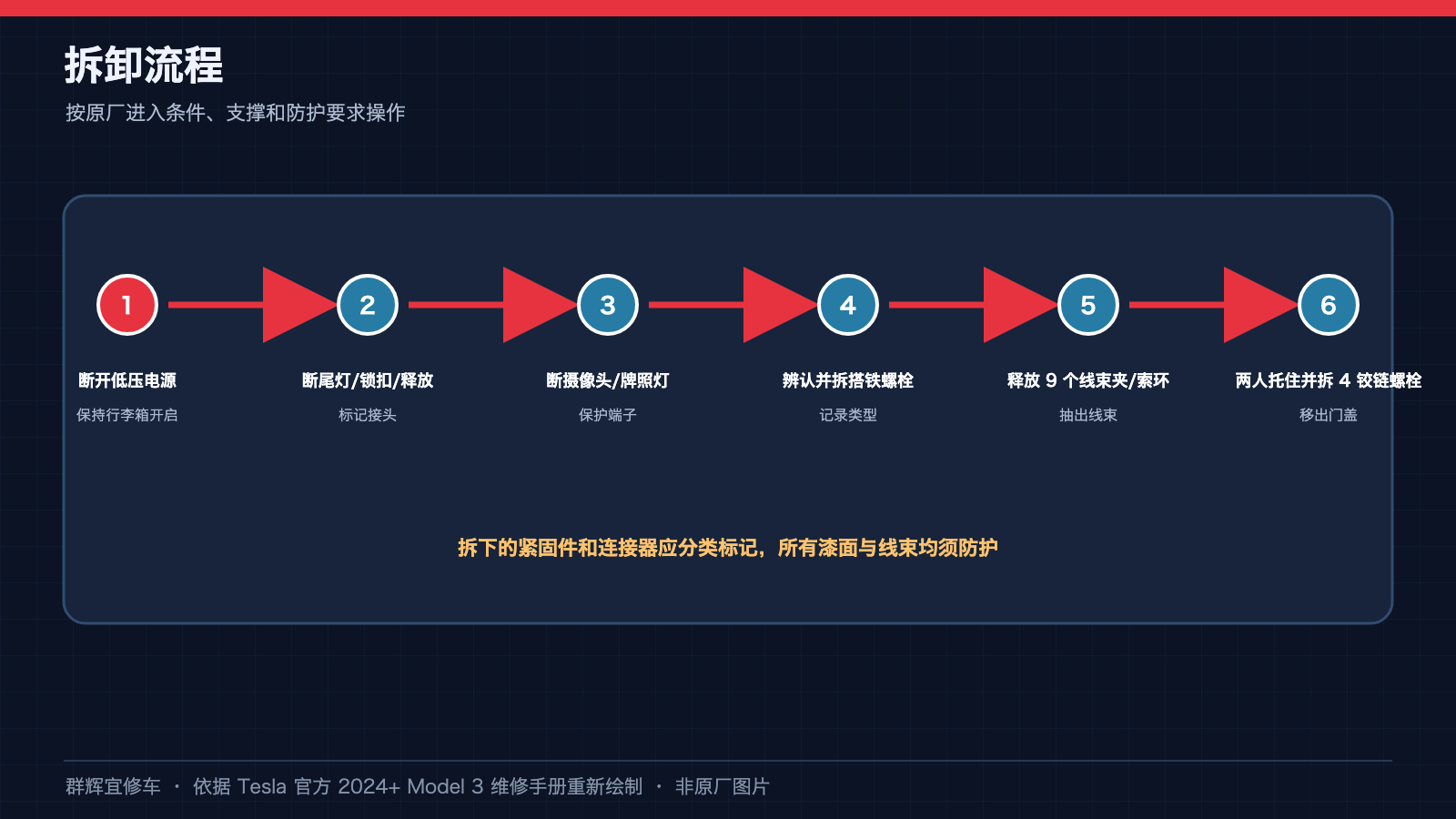

二、拆卸流程

• 先用外部开关打开行李箱，打开左前门并降下左前窗，拆前备箱后部挡板；按低压电源程序断电，再拆行李箱盖饰板。

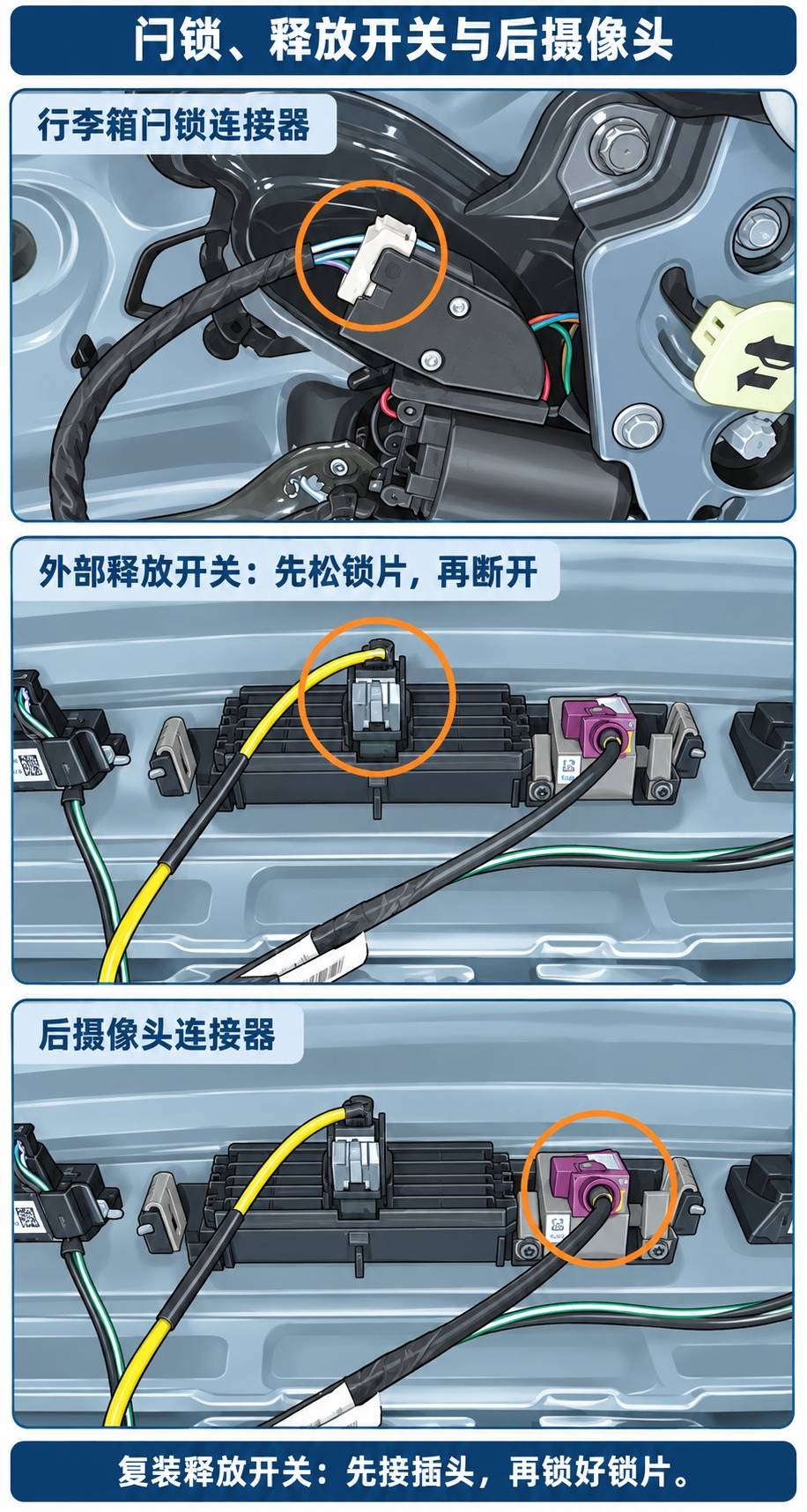

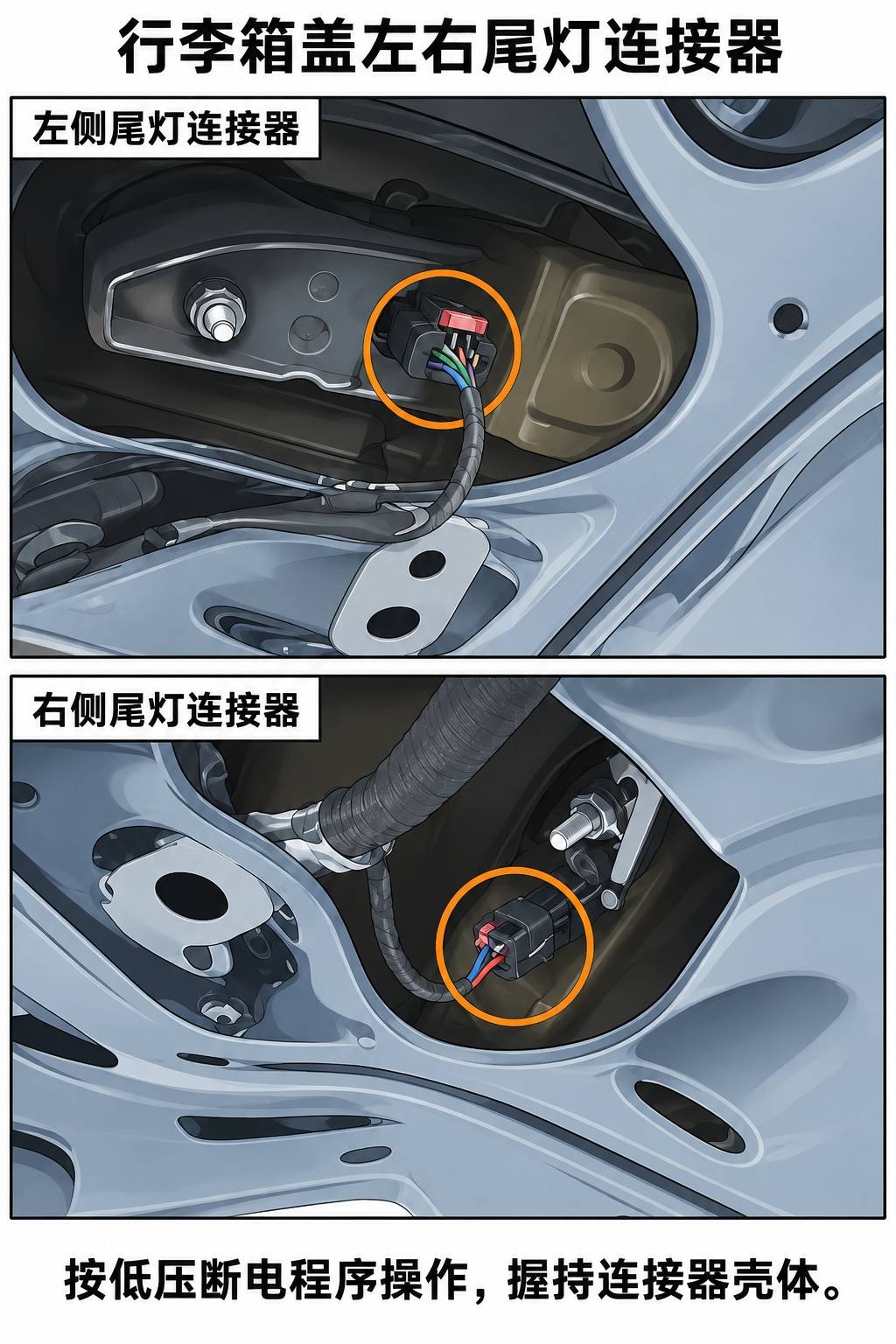

• 依次断开左右尾灯、行李箱闩锁连接器；先松开锁片，再断开外部释放开关连接器。

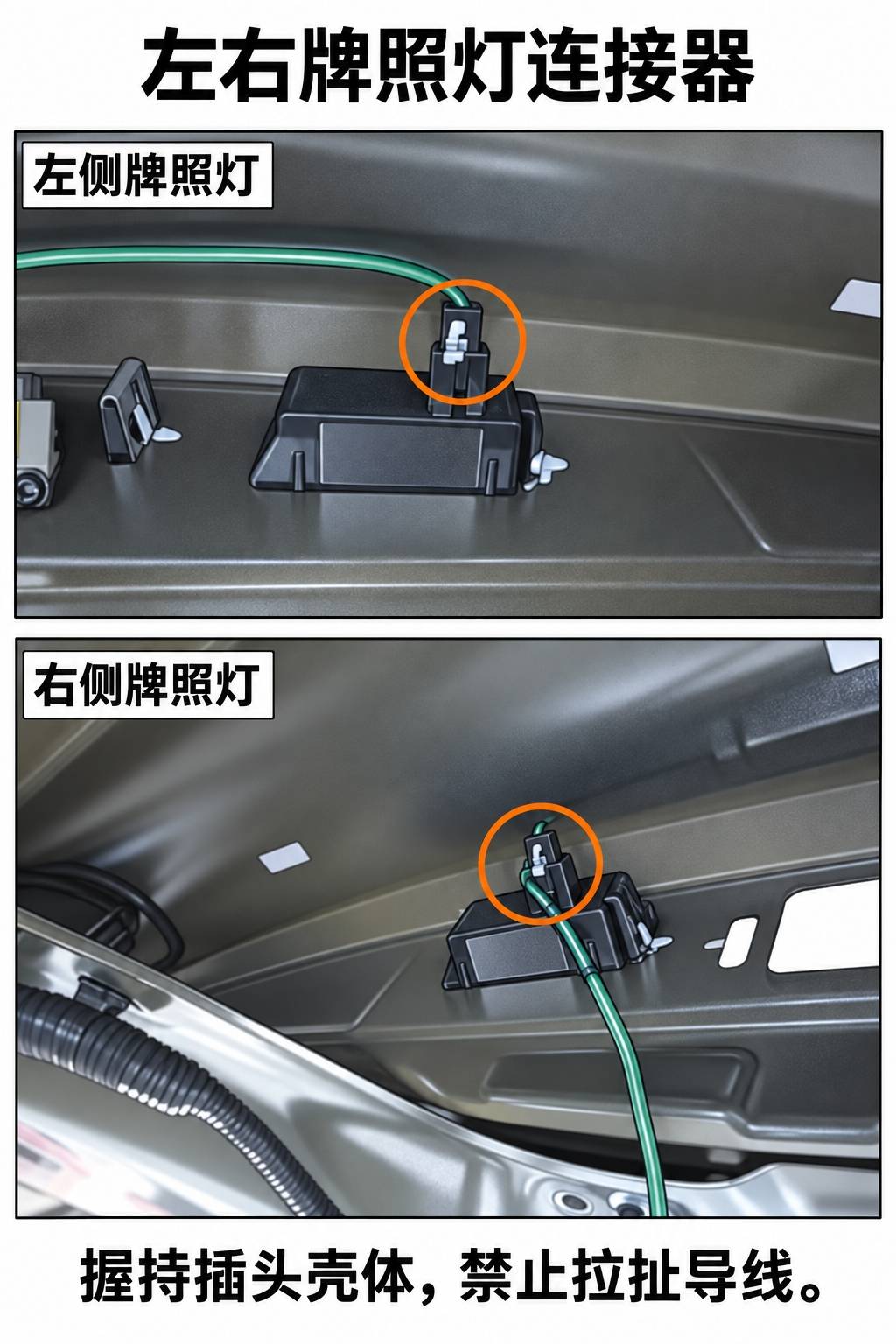

• 断开后视摄像头及左右牌照灯连接器，握持连接器壳体，不拉扯电线。

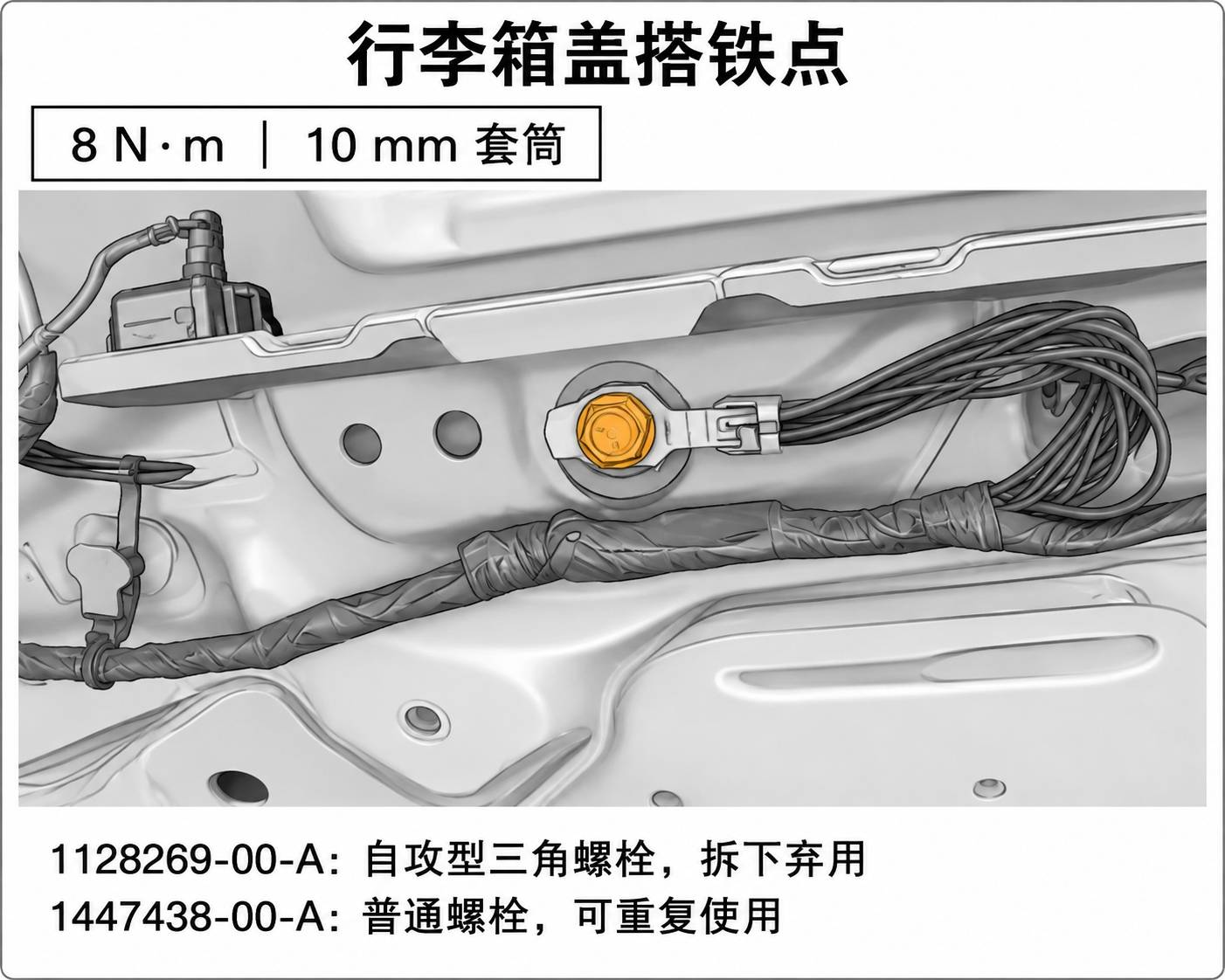

• 使用 10 mm 套筒拆搭铁螺栓：1128269-00-A 自攻型三角螺栓拆下弃用；1447438-00-A 普通螺栓允许重复使用。

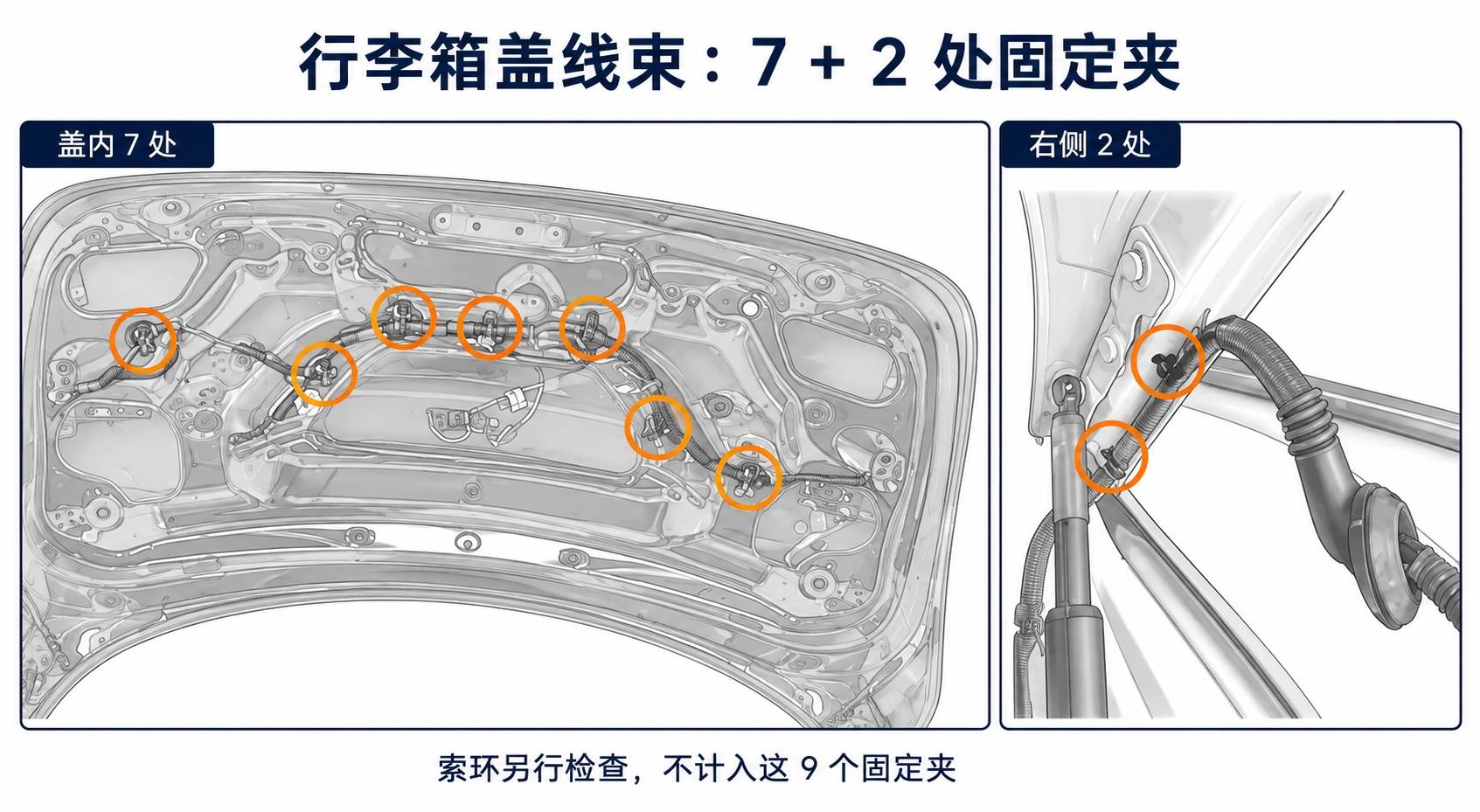

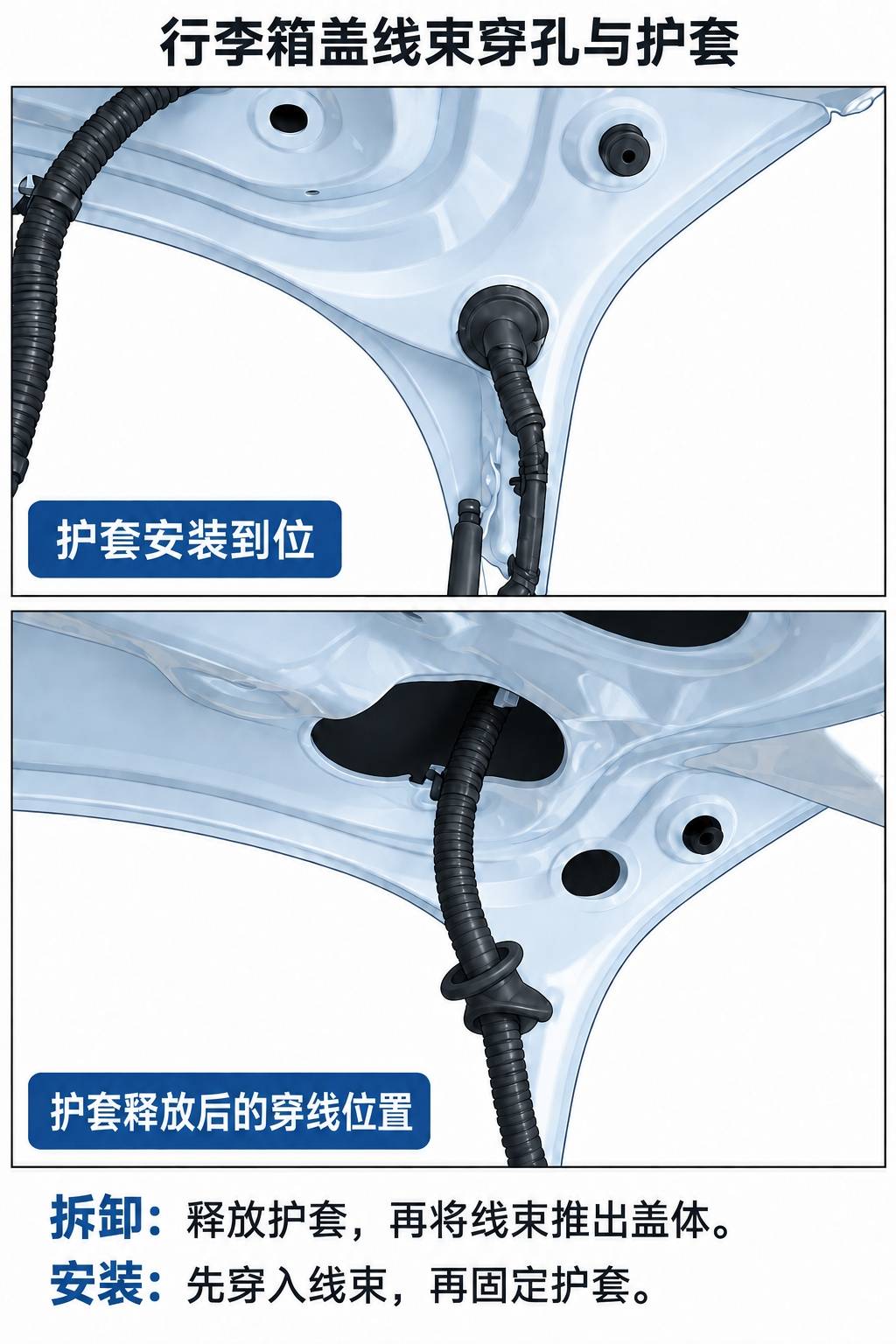

• 先松开盖内 7 个线束夹，释放索环，将线束推过检修孔、从盖内穿出；再松开沿门盖右侧的 2 个线束夹。

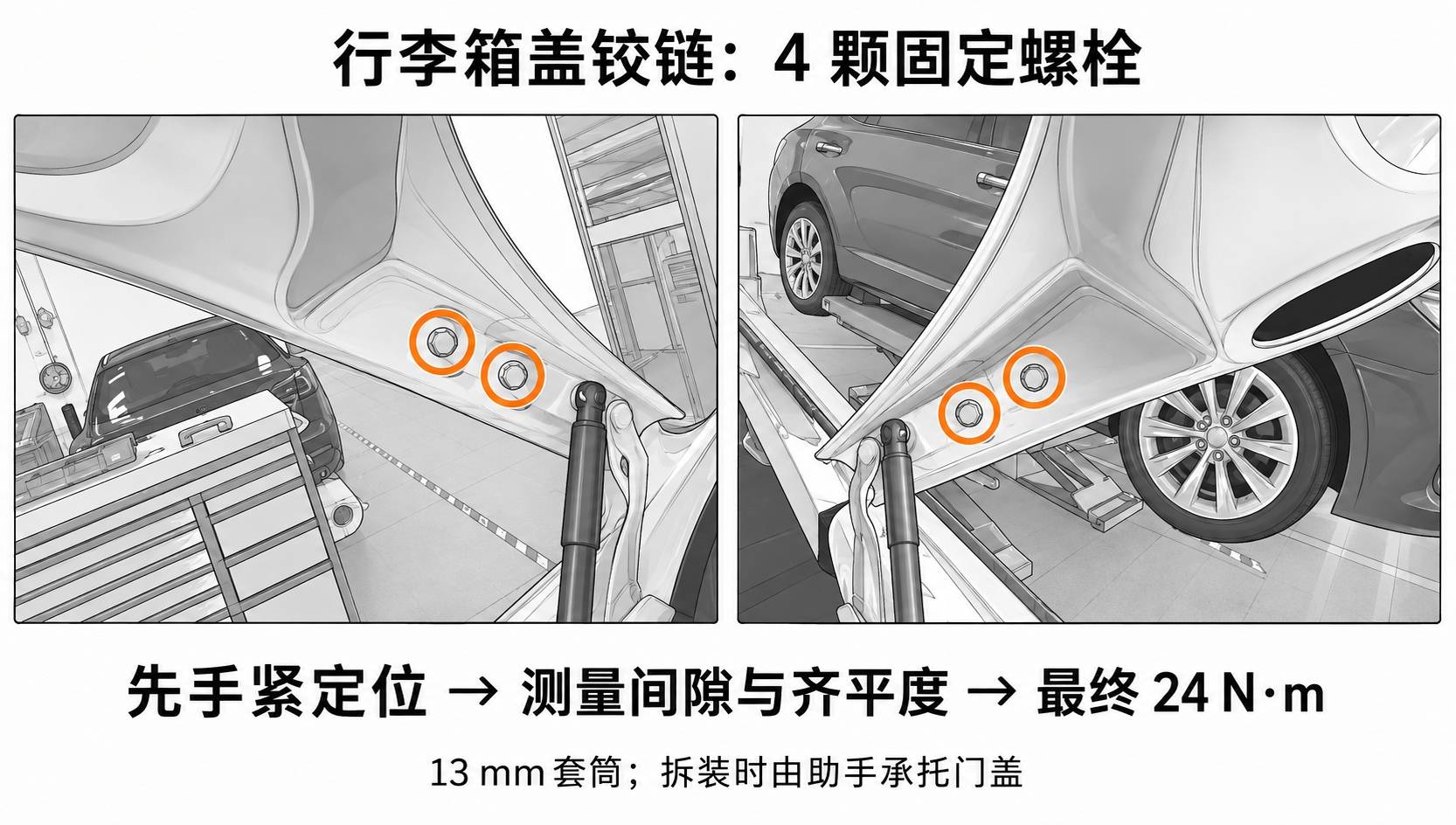

• 由助手可靠承托门盖，使用 13 mm 套筒拆下两侧共 4 颗铰链螺栓；协作移走门盖，放在有缓冲垫的平面上。

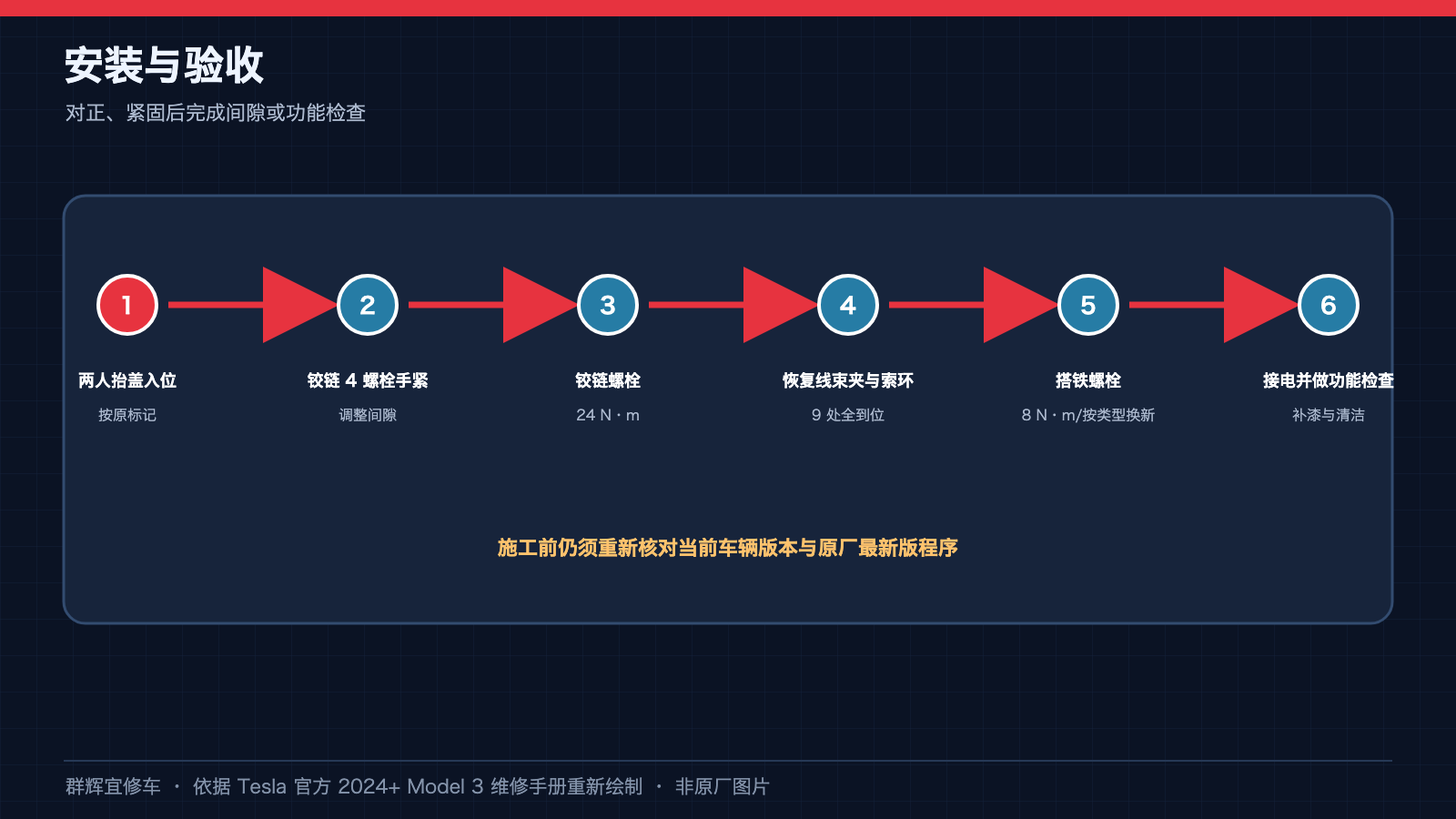

三、安装与验收

• 在助手协助下将门盖放到铰链上并对齐，使螺栓垫圈回到原位置，先手动拧紧 4 颗螺栓。
• 先恢复右侧 2 个线束夹，将线束穿过门盖检修孔，固定好索环，再恢复盖内 7 个线束夹。
• 依次连接左右牌照灯、后视摄像头、外部释放开关并锁好锁片、闩锁及左右尾灯；不得拉扯导线。

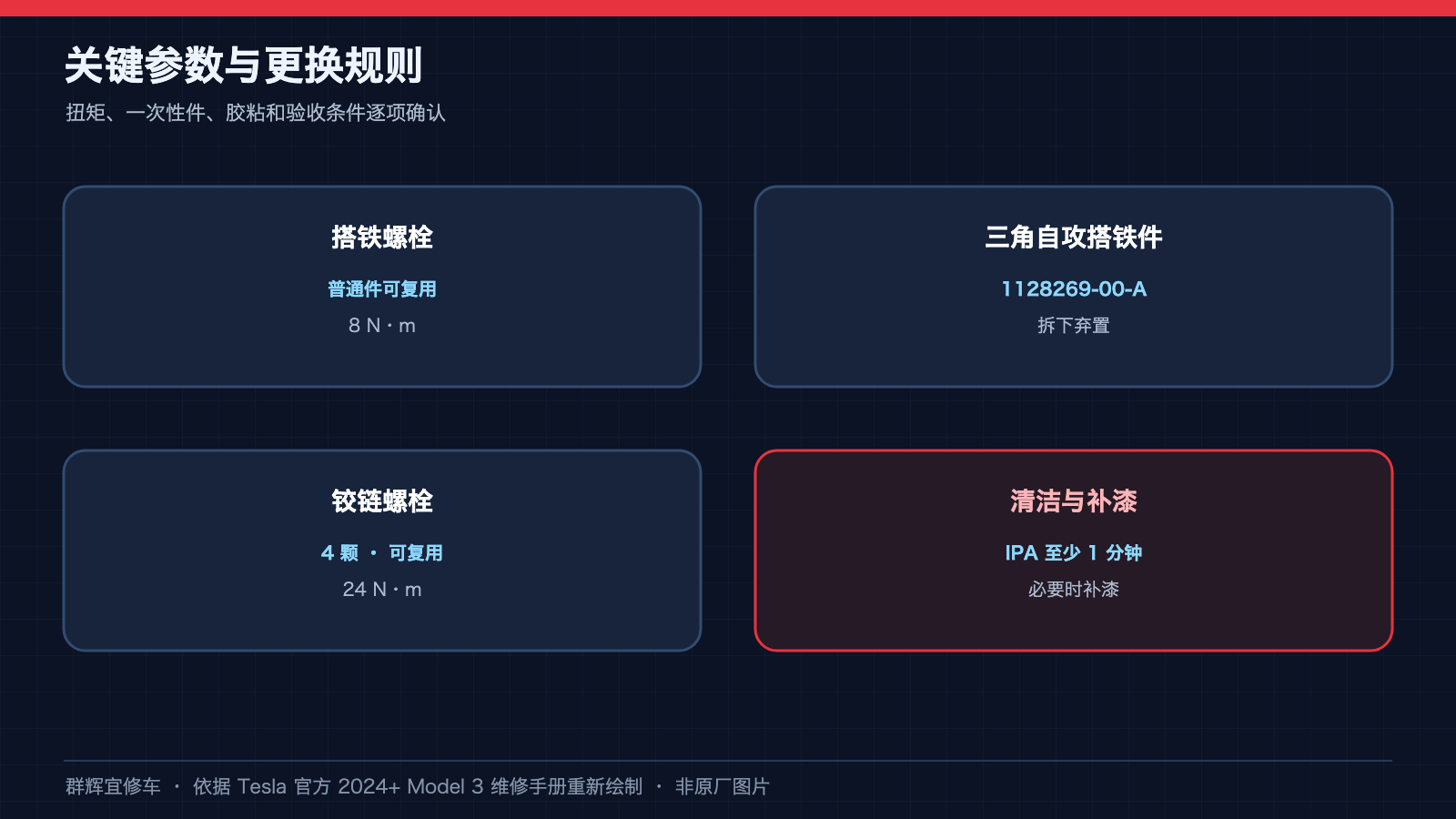

• 按上述类型规则选用搭铁螺栓，最终紧固至 8 N·m。随后按关联程序恢复低压电源及前备箱后部挡板。
• 在助手协助下按原厂面板定位规格测量间隙和齐平度，符合要求后才将 4 颗铰链螺栓最终紧固至 24 N·m；这些铰链螺栓原厂允许重复使用。
• 安装门盖饰板；用 IPA 湿巾清洁铰链螺栓、垫圈及周边，等待风干 1 分钟，摇匀修补漆后按原厂要求补漆。使用内部开关关闭行李箱，升起左前窗并关闭左前门。交车前检查本次断开支路与启闭功能。

安全提示：门盖总成重量大且易突然转动，必须由助手支撑并保护漆面；涉及低压断电和线束时，应严格执行当前车辆的电气安全程序。

资料来源与适用说明

本文依据 Tesla 官方 2024+ Model 3 维修手册对应程序重新整理：查看原始资料。原厂资料会持续更新，施工前须重新核对车辆生产日期、市场、配置、零件版本及最新版程序。

配图说明：本文配图为依据所列资料整理的教学示意或参考图重绘，并非特斯拉原始图片；结构、方向、尺寸及适用配置以对应原厂资料和实车为准。
