奔驰后座区视听设备：后座区显示屏黑屏：GI82.60-P-044621

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

在带后座区视听设备系统（代码 864）的车辆上，后座区显示屏可能偶尔或长期黑屏。

二、原通告列出的可能原因

后座区显示屏的线束上的插头连接折断。

提示：

部损坏，并且从外面看不见。

三、检查与补救步骤

到后座区显示屏的导线。为此去除显示屏的盖罩（见附录图 1），移动导线（蓝色插头）

/ 更换线束。

附件

文件 描述

Bild1.jpg 去除后座区显示屏的盖罩

Bild2.jpg 后座区显示屏的蓝色插头

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

A2045405333 左侧后座区显示屏的电气导线 1 X

A2045405433 右侧后座区显示屏的电气导线 1 X

操作号与损坏代码

容 时间 损坏代码 提示

51133 74

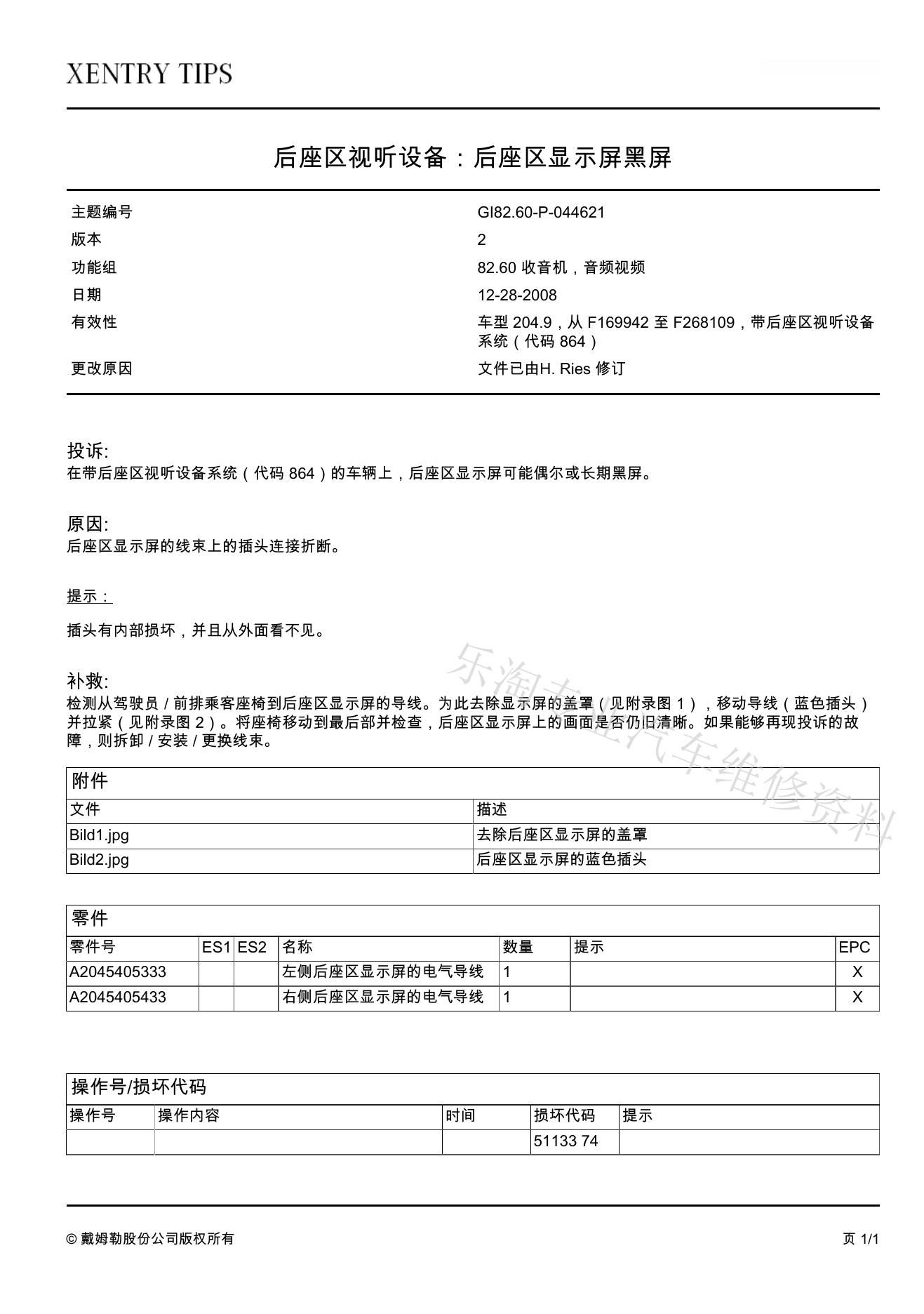

5、原始TIPS通告页面

以下完整保留1页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
