奔驰油底壳区域漏油：GI01.45-P-044161

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

油底壳区域漏油，见图 1“油底壳上漏油”。

附件

文件 描述

Bild 1_ Olundichtigkeit an der Olwanne.jpg 油底壳区域漏油。

二、原通告列出的可能原因

油底壳的铸造层为中空。

提示：

注意涉及到的车辆识别号范围！

三、检查与补救步骤

更换并密封油底壳下部件。

工作步骤：

1. 更换油底壳下部件。

洁油底壳上的密封面。

。

提示：

备状态的密封条（错误）--> 袋子上的孔位于合乎图纸的密封条之外。

见图 2（B）：密封条的修整方案 --> 手动将密封条置于袋子之外

附件

文件 描述

Bild2_Anweisung Nacharbeit .jpg 各密封面密封说明。

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

A 003 989 98 20 密封剂 X

洁喷雾 Loctite

7063（150ml）

150ml

操作号与损坏代码

容 时间 损坏代码 提示

01101 04

WIS参考

油底壳下部件 发动机 642，在车型 204.

08 /28 /98 上

补救

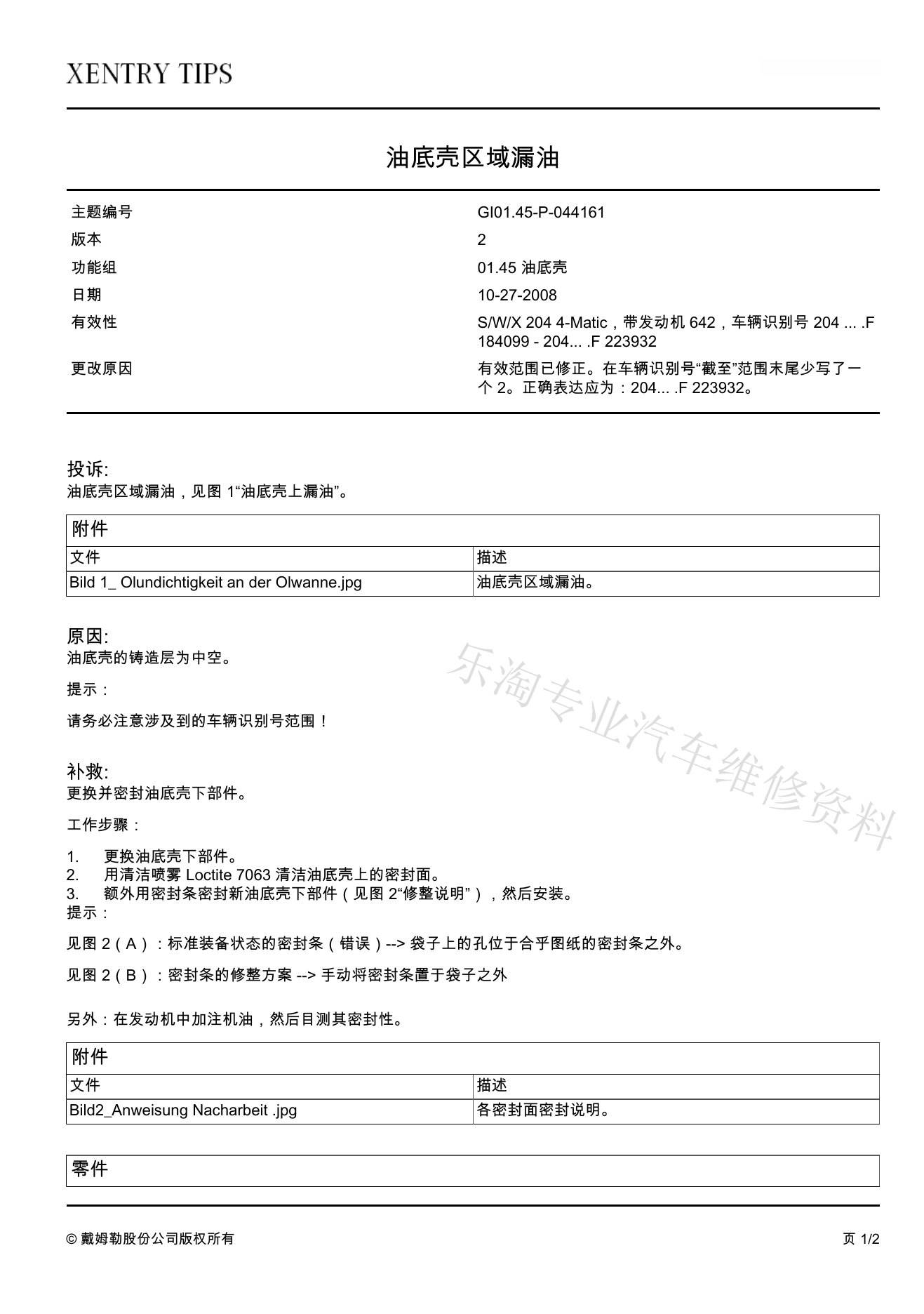

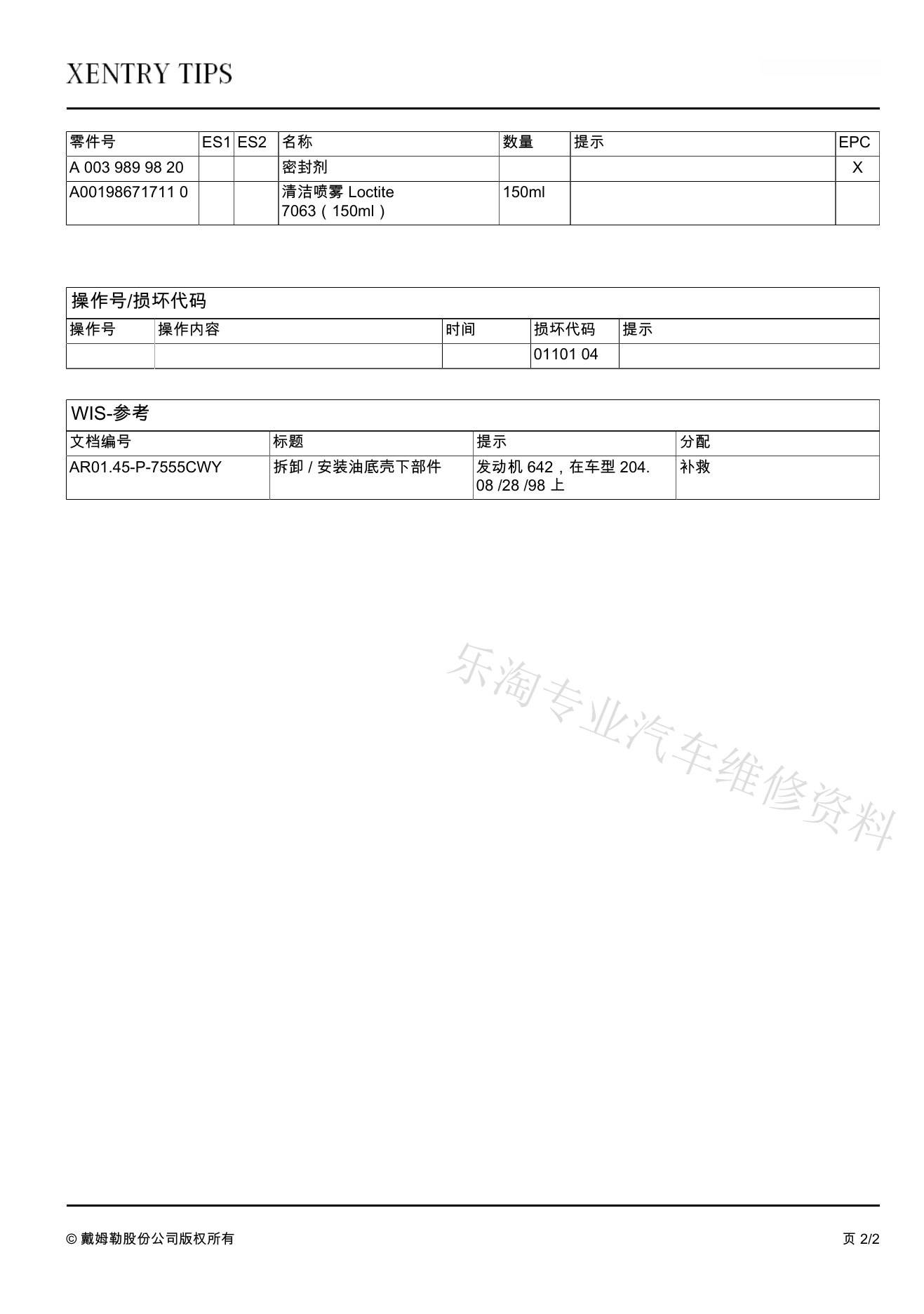

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
