摘要保留奔驰恒温控制技术指南原第127至288页，按车型整理W164 M级、X164 GL级、W169 A级、W245 B级和R171 SLK级的投诉、功能、工作原理、系统图及部件位置...

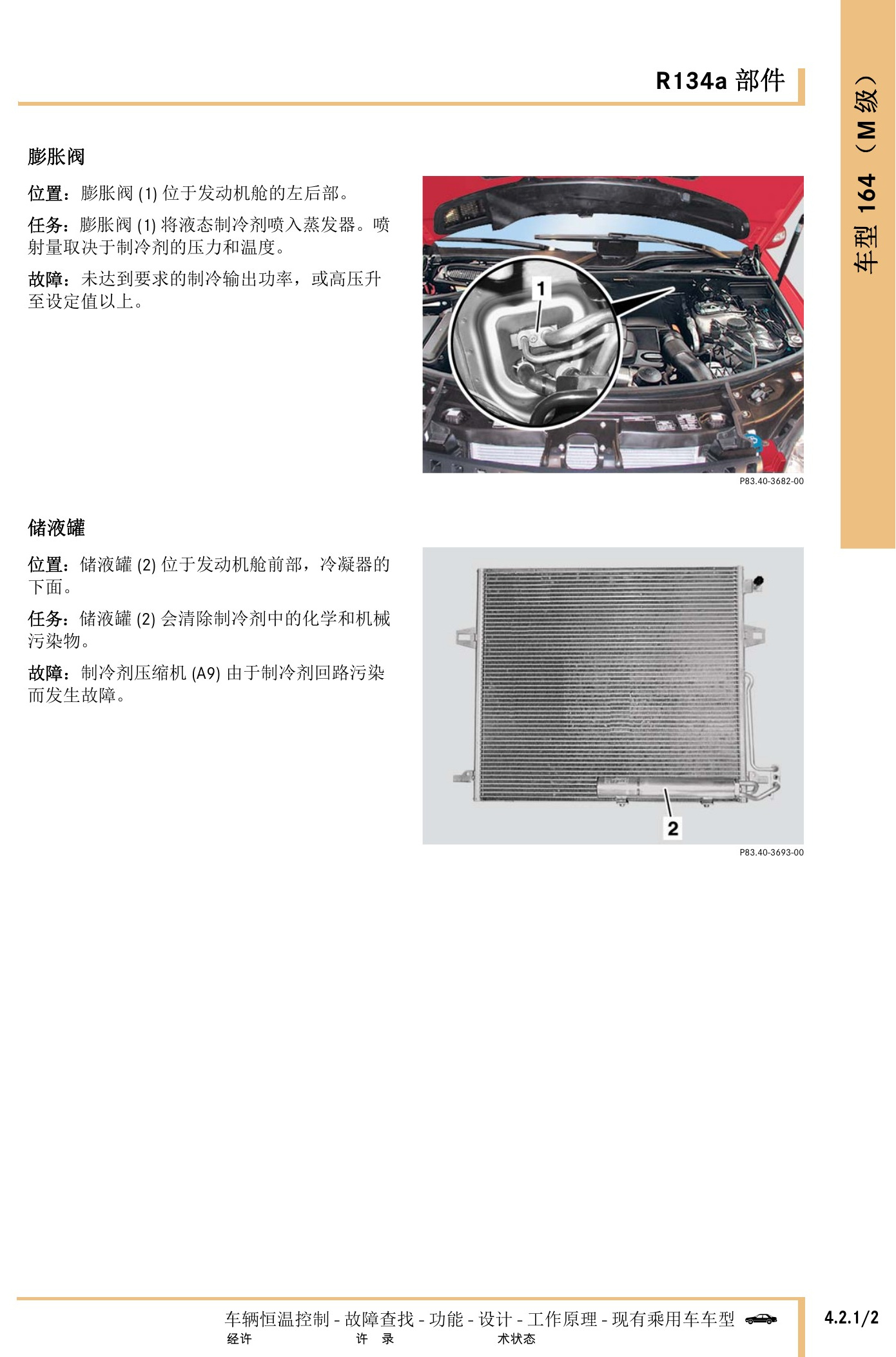

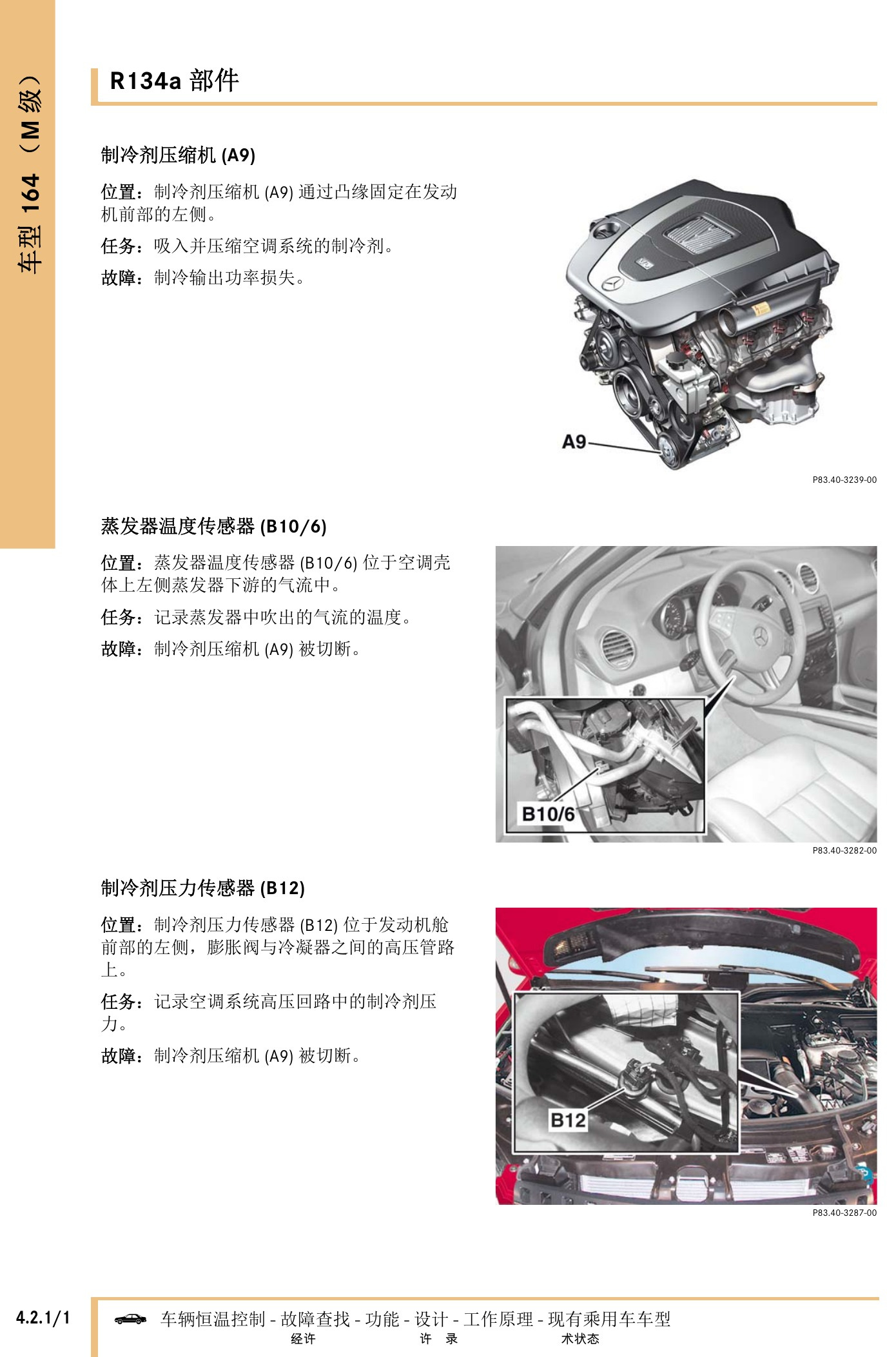

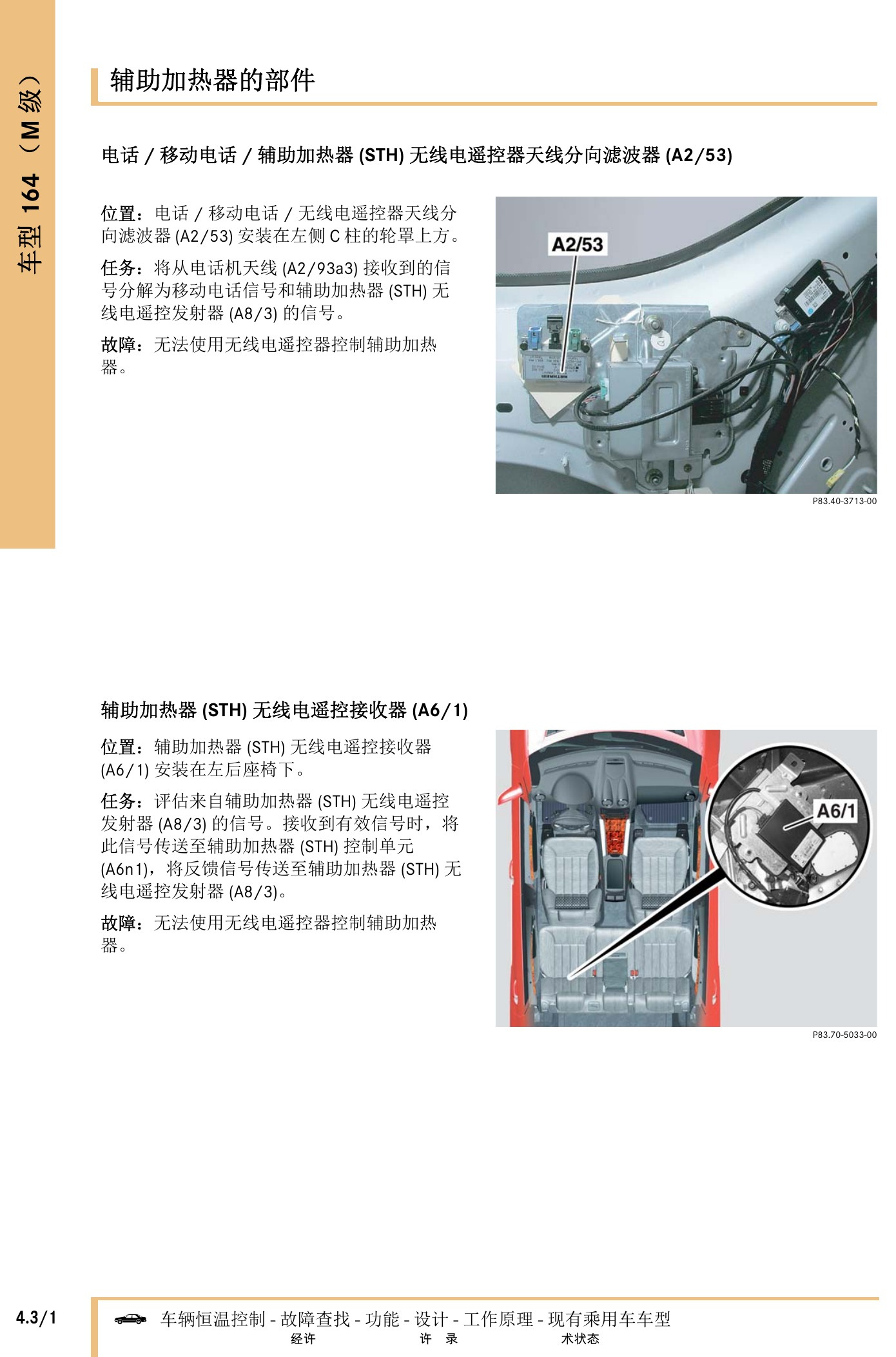

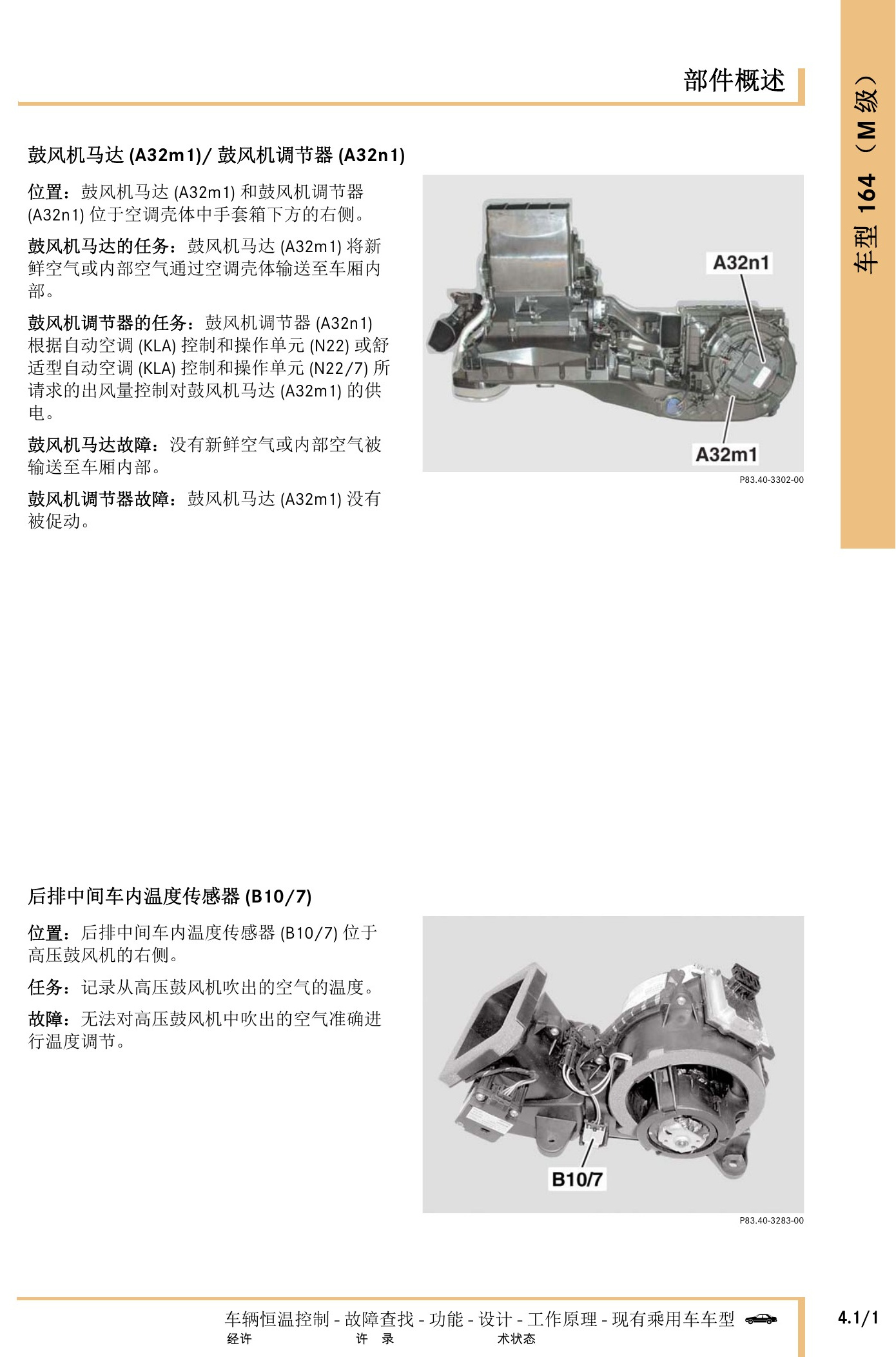

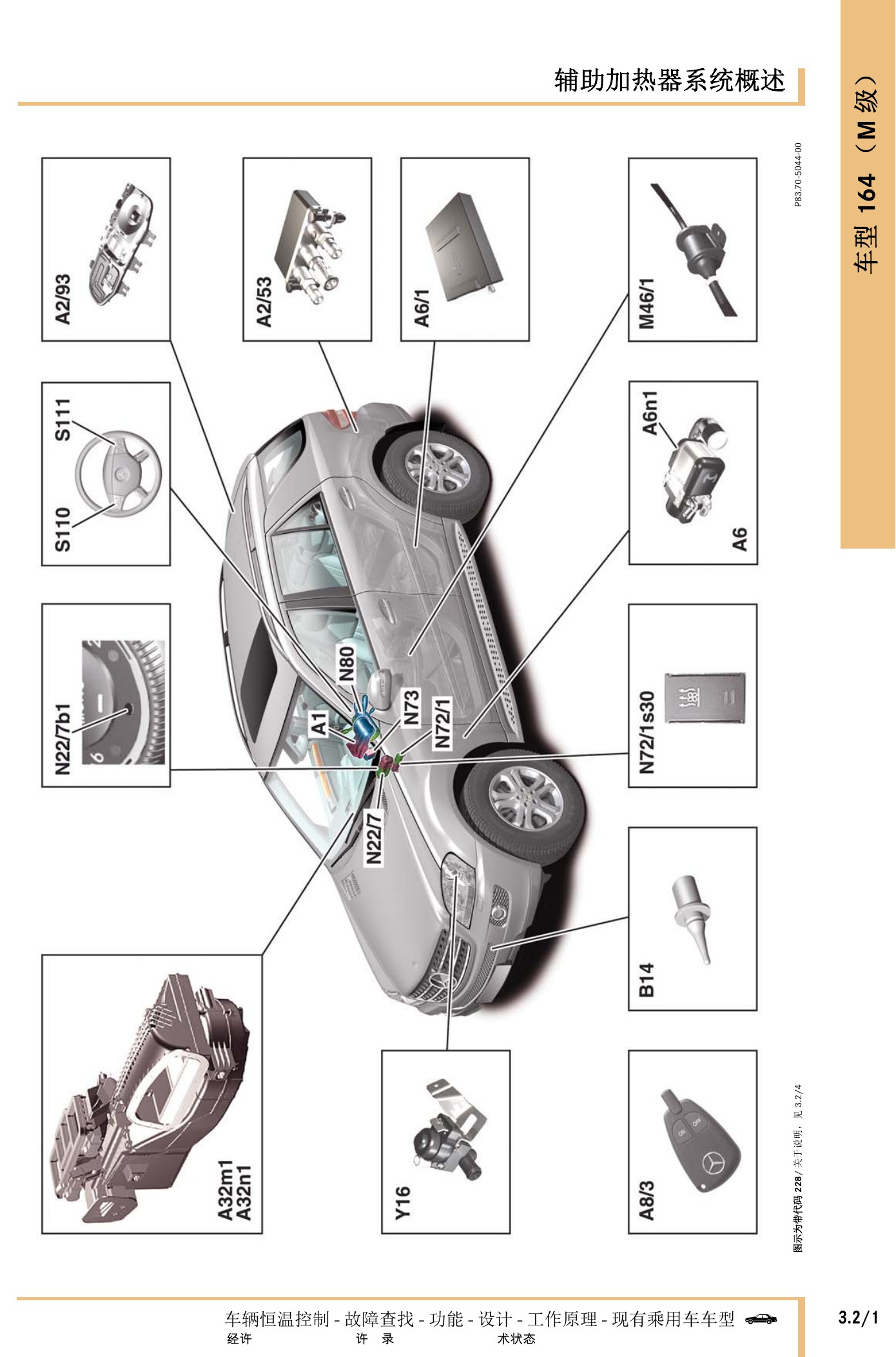

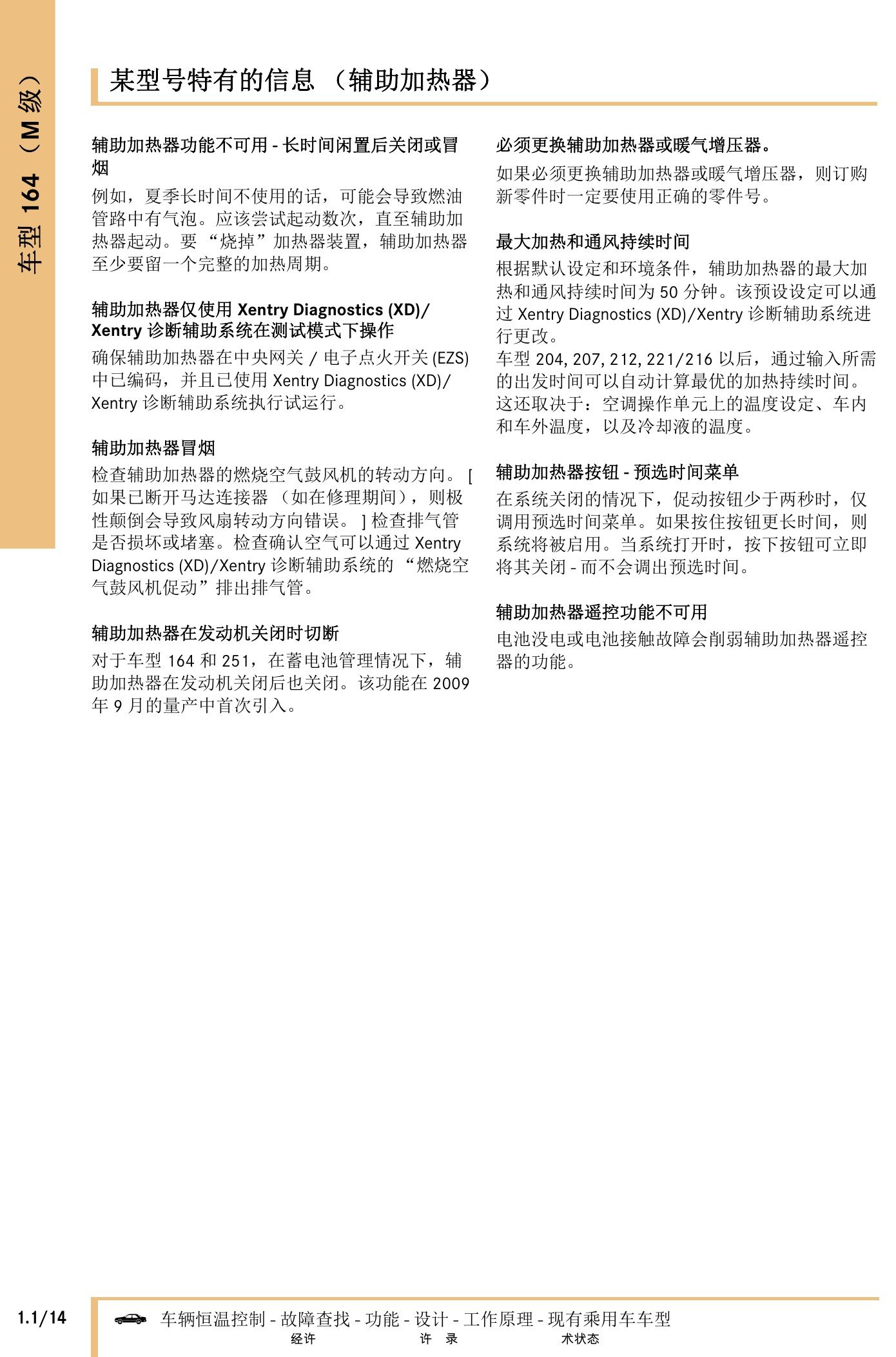

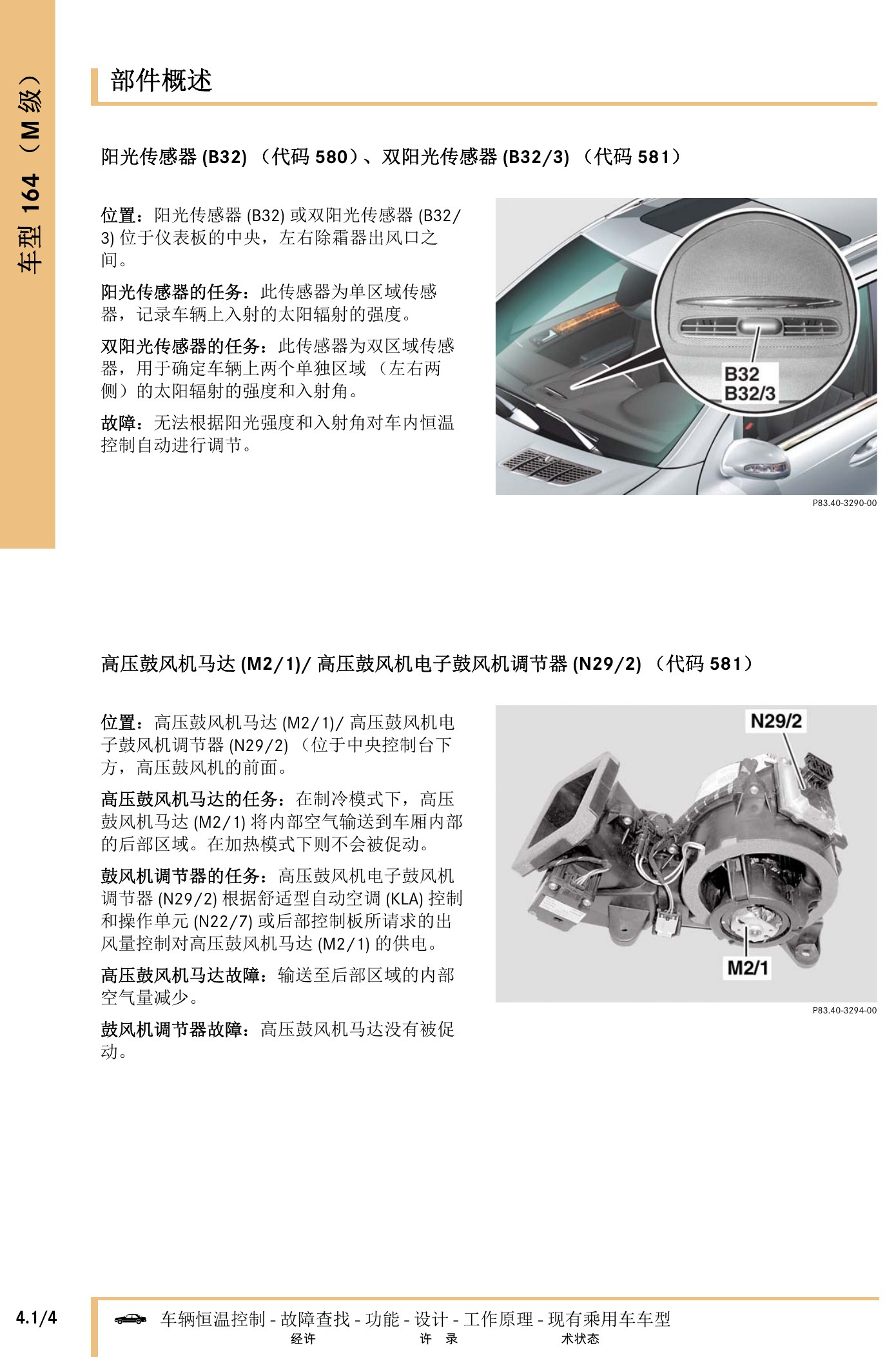

一、W164 M级恒温控制资料

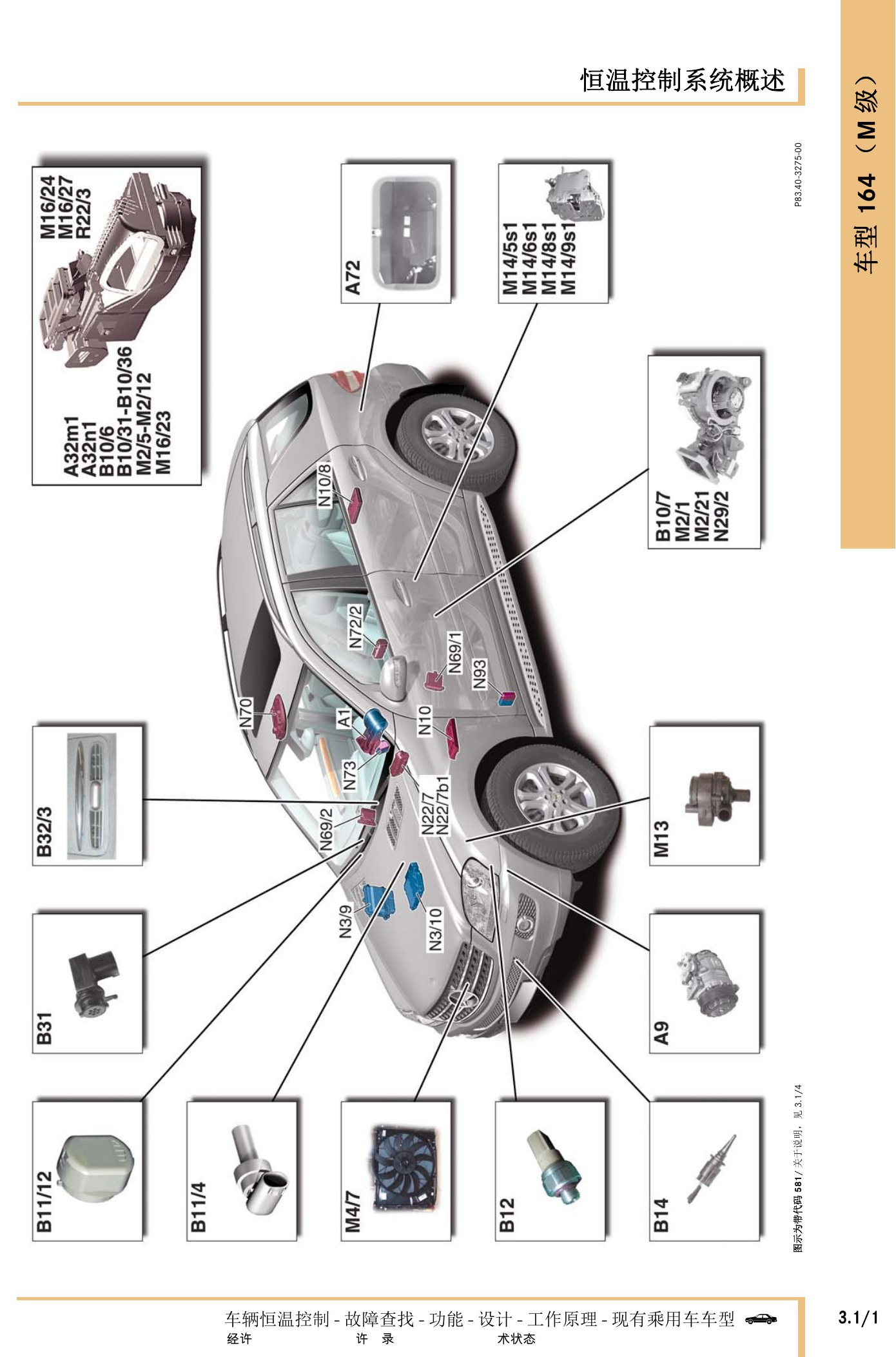

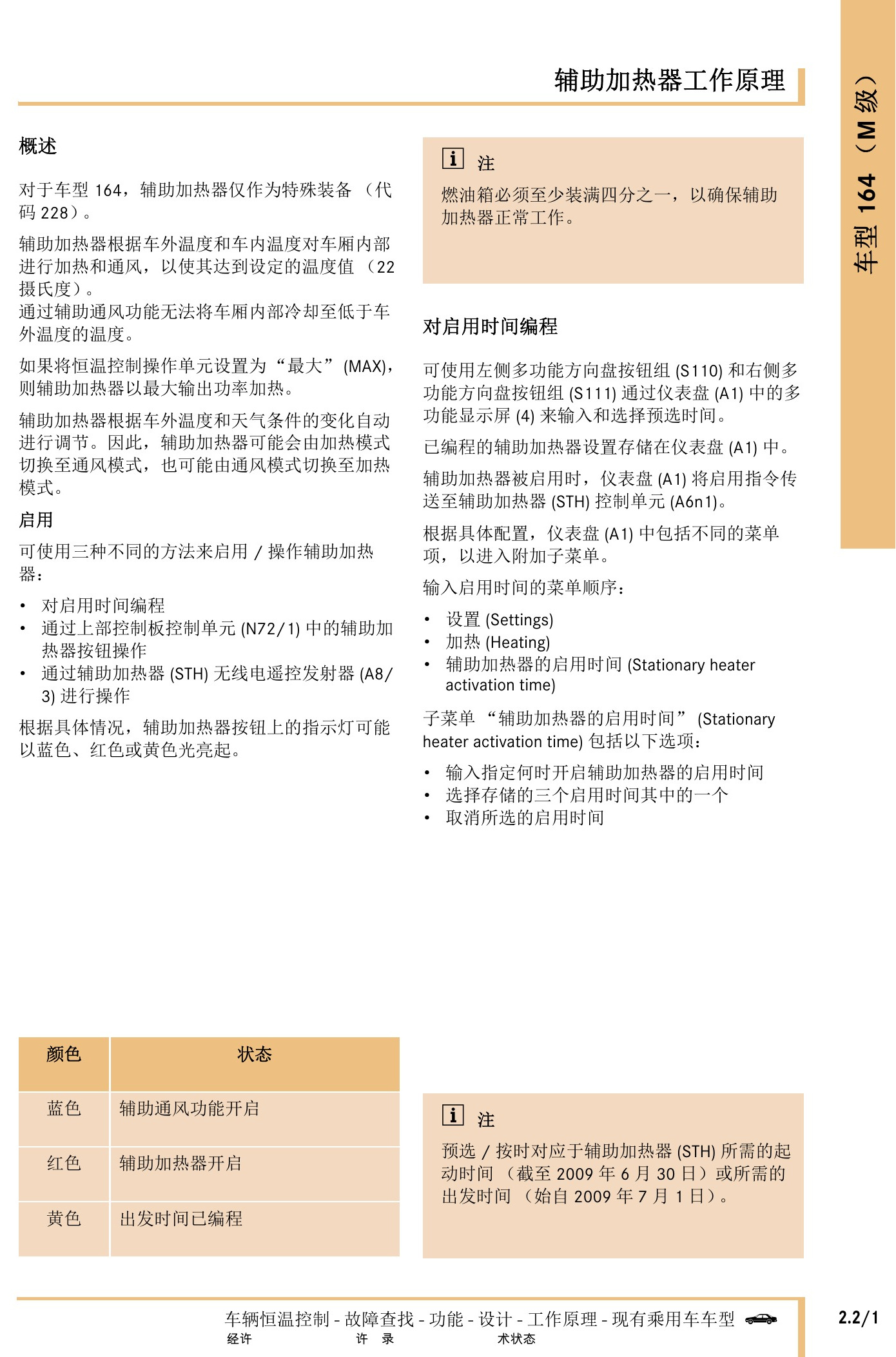

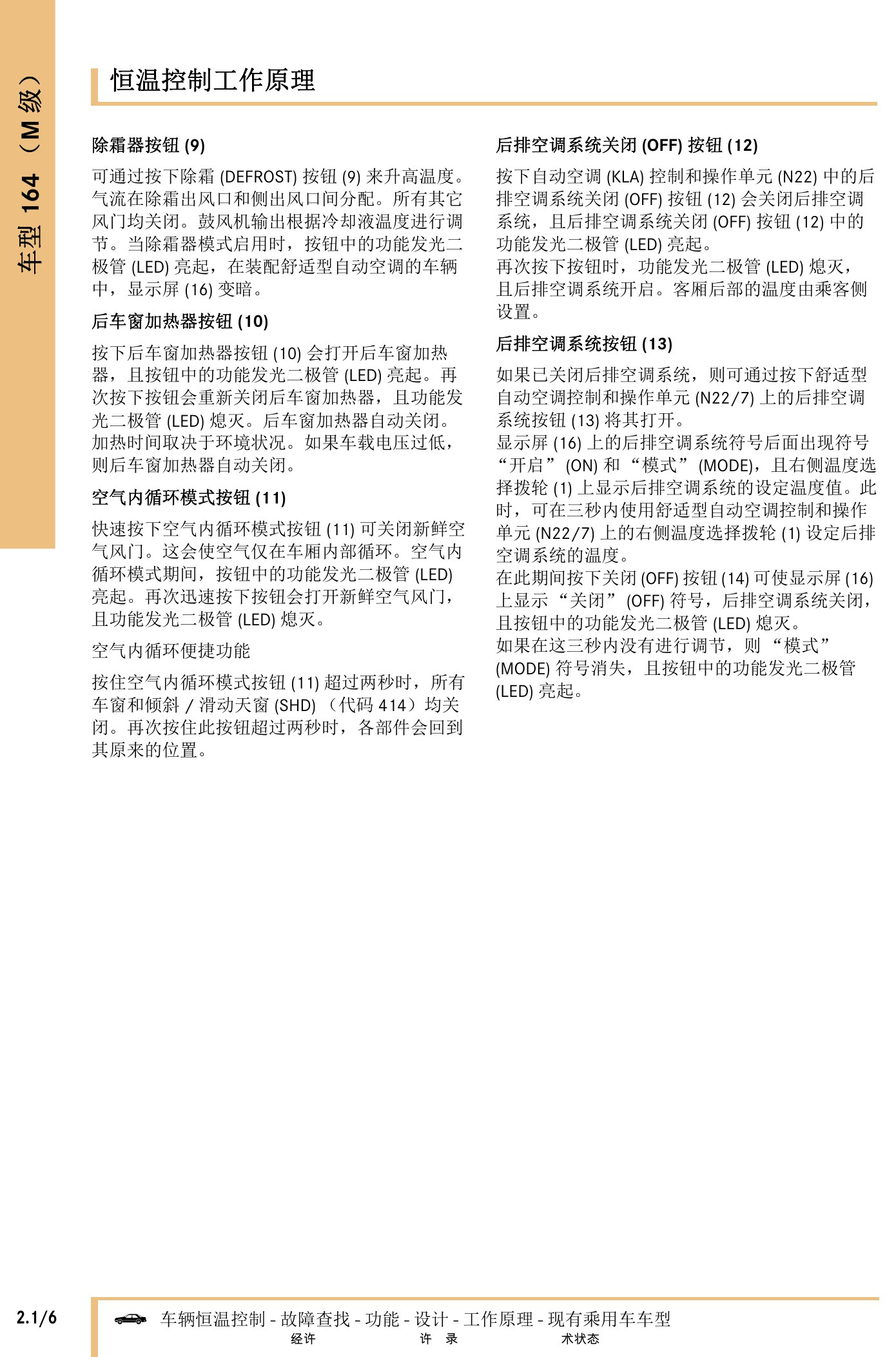

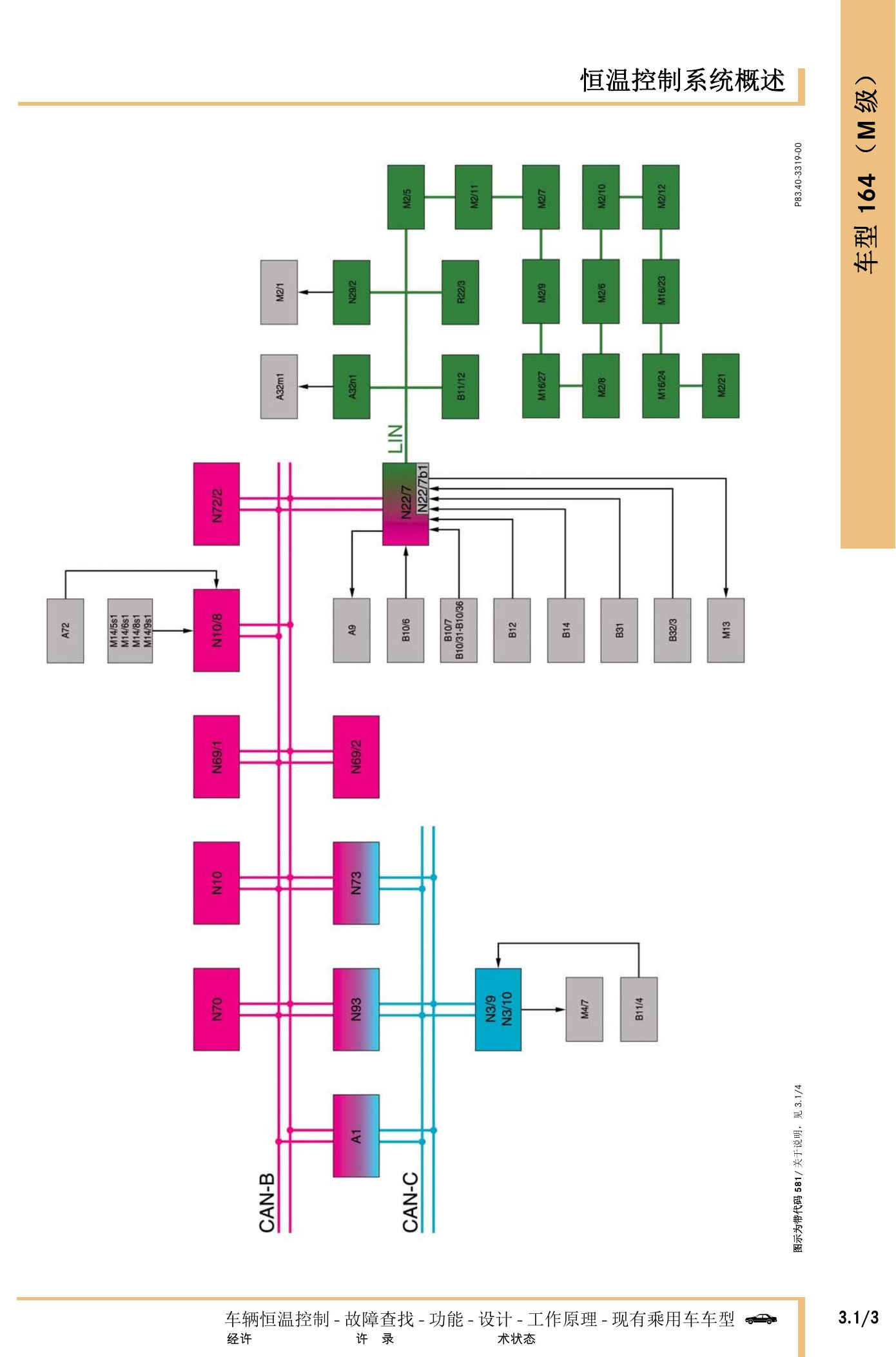

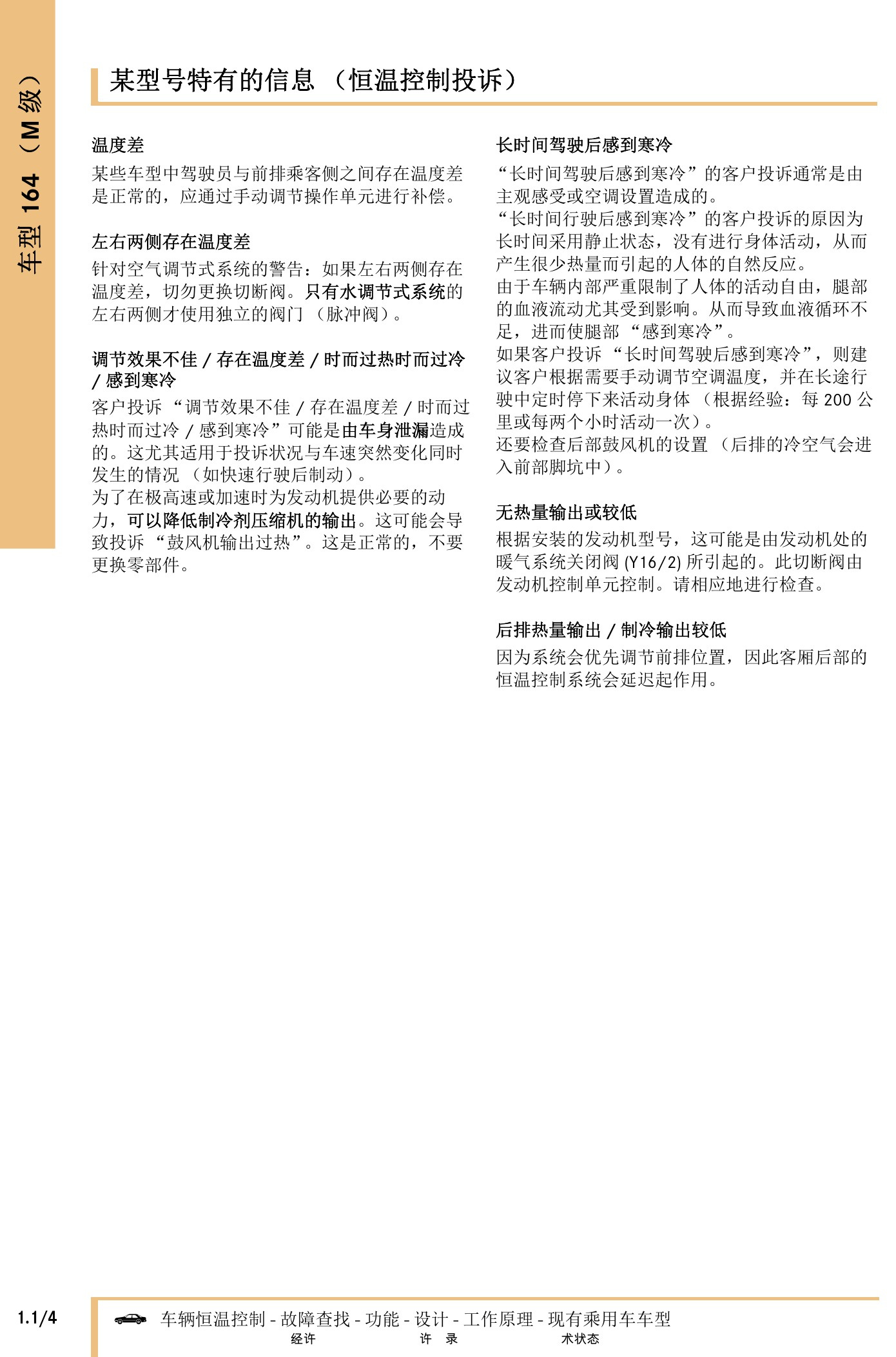

包括车型特有投诉、恒温控制和辅助加热器功能、工作原理、系统概述、部件位置及R134a回路资料。

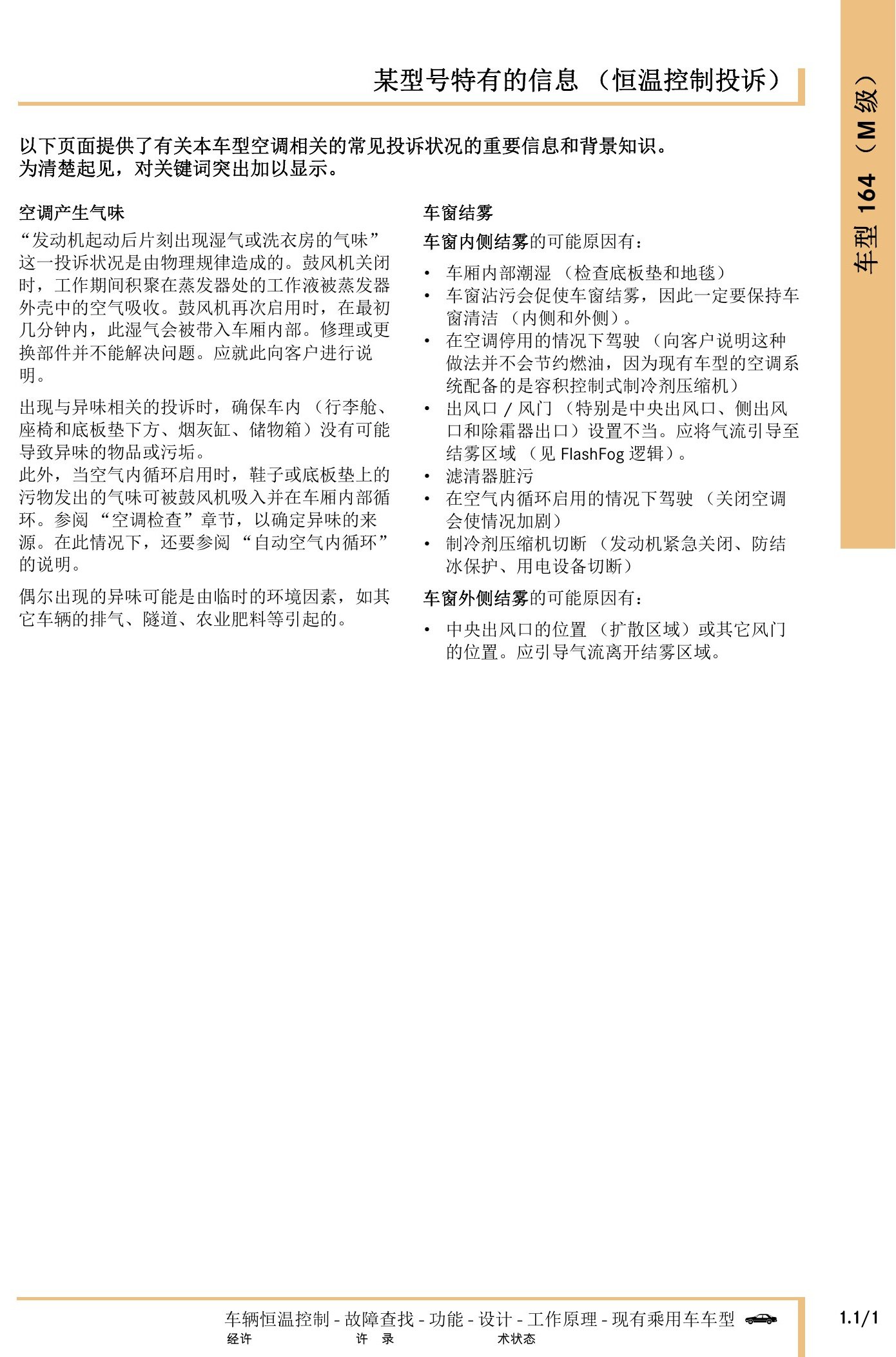

奔驰车辆恒温控制技术指南原第127页。

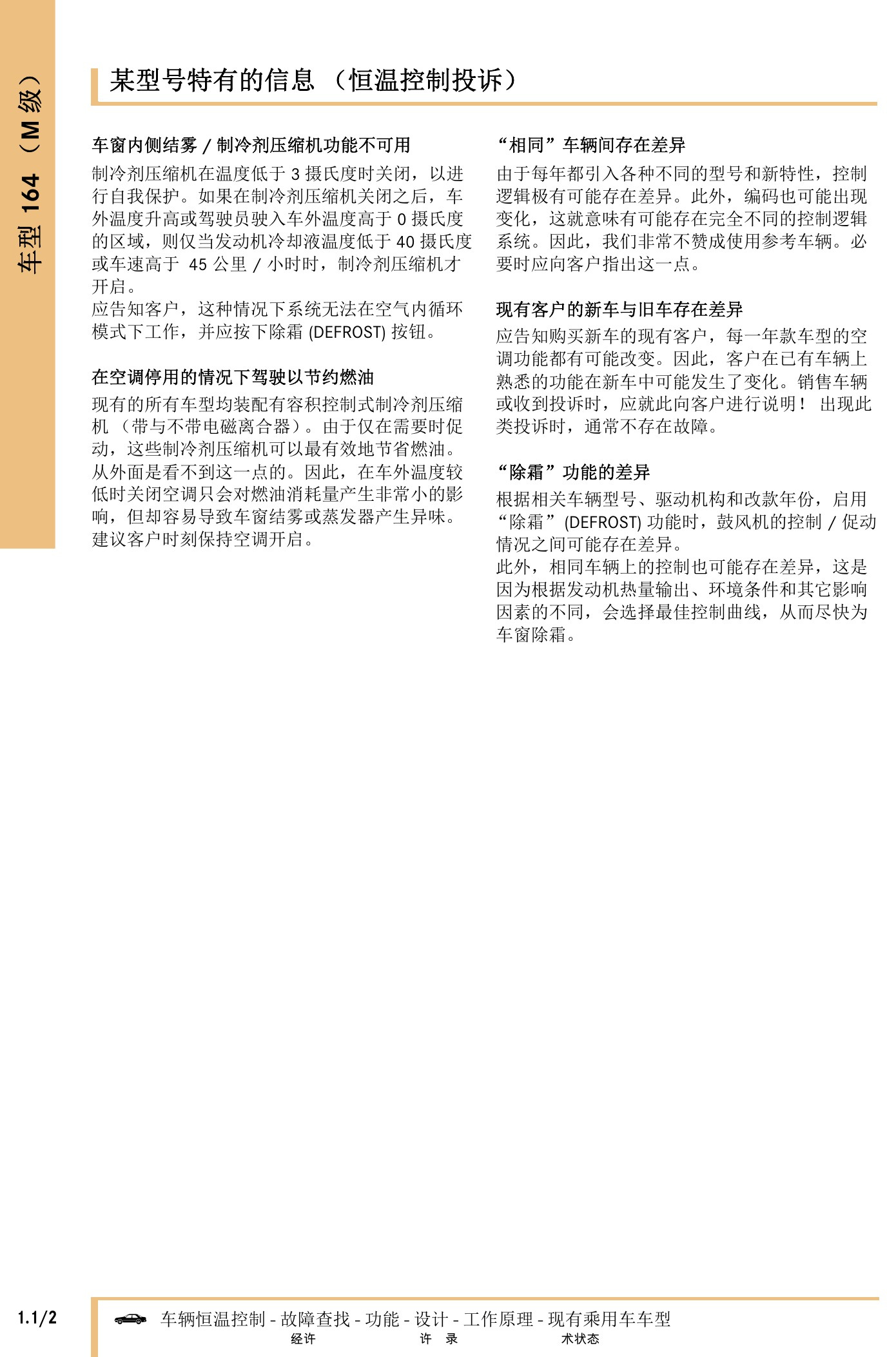

奔驰车辆恒温控制技术指南原第128页。

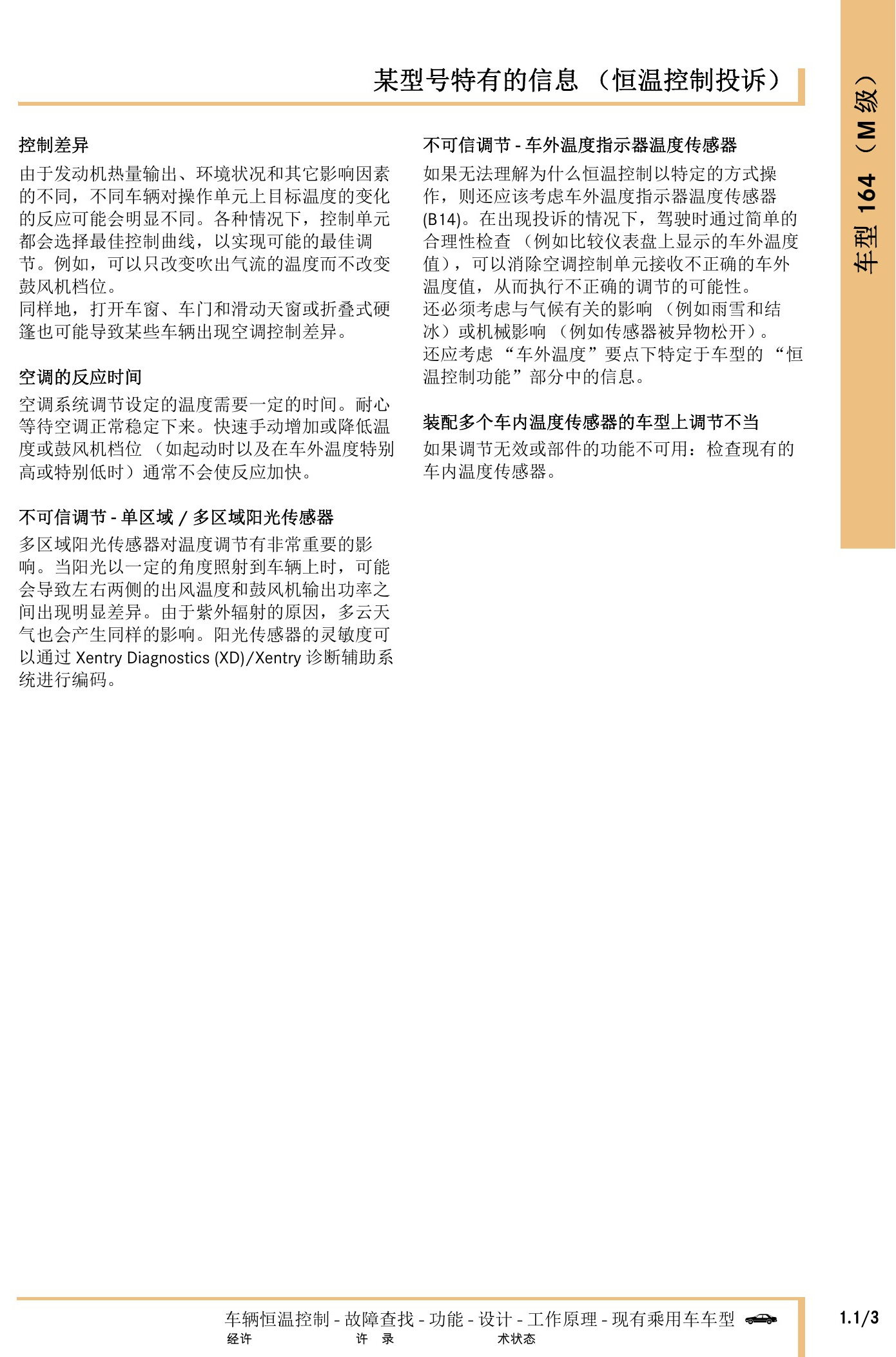

奔驰车辆恒温控制技术指南原第129页。
奔驰车辆恒温控制技术指南原第130页。
奔驰车辆恒温控制技术指南原第131页。

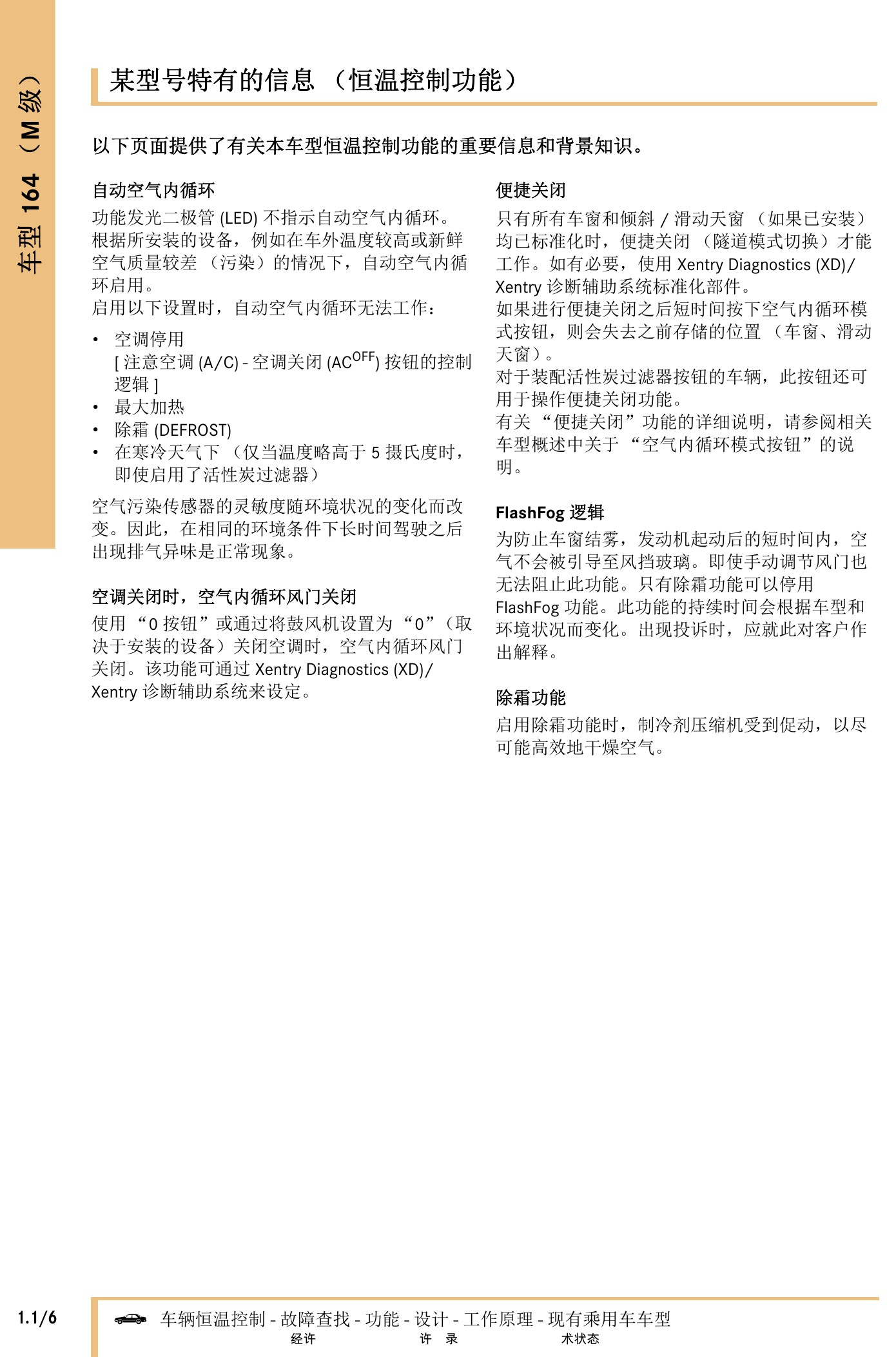

奔驰车辆恒温控制技术指南原第132页。

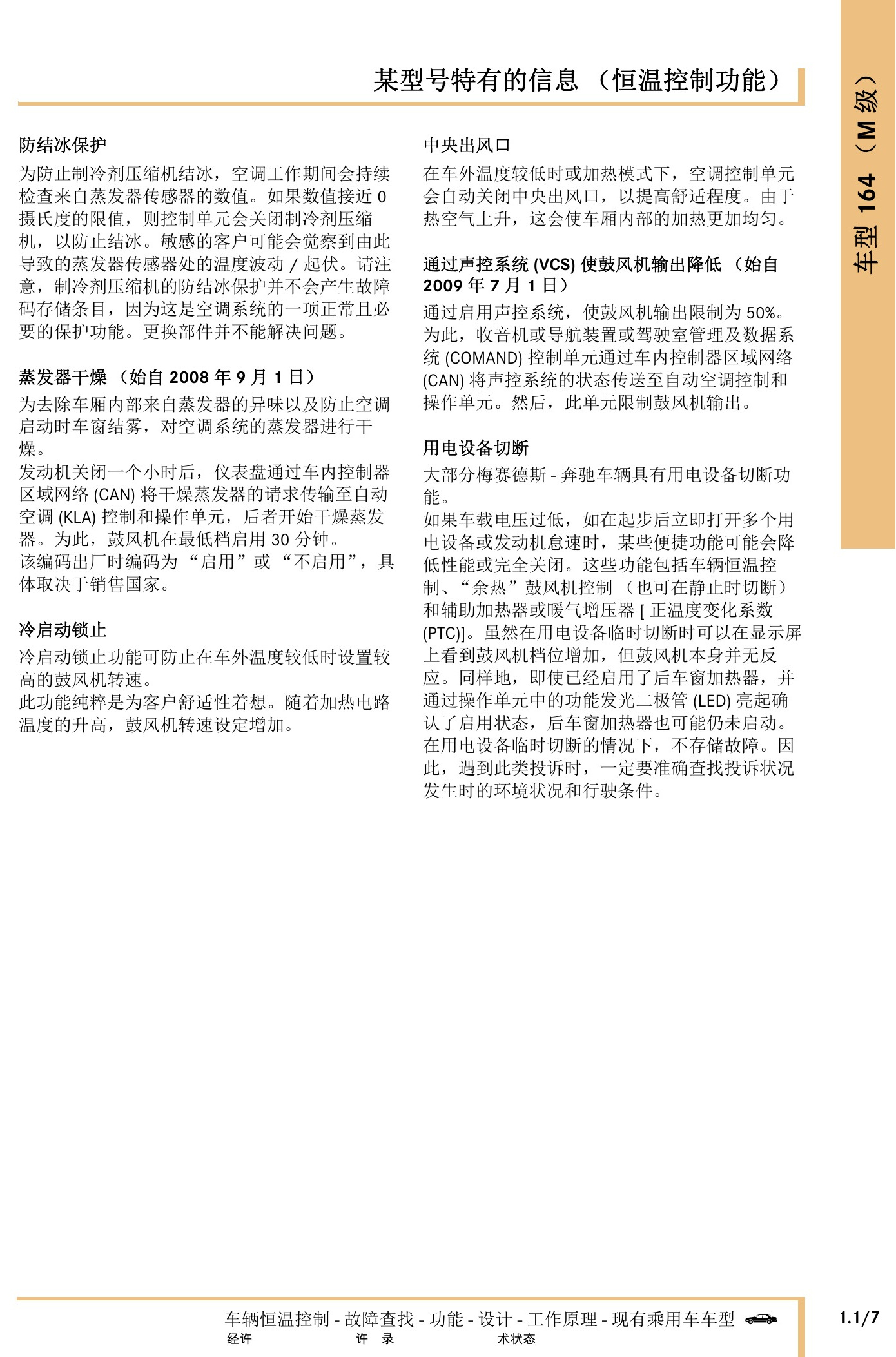

奔驰车辆恒温控制技术指南原第133页。

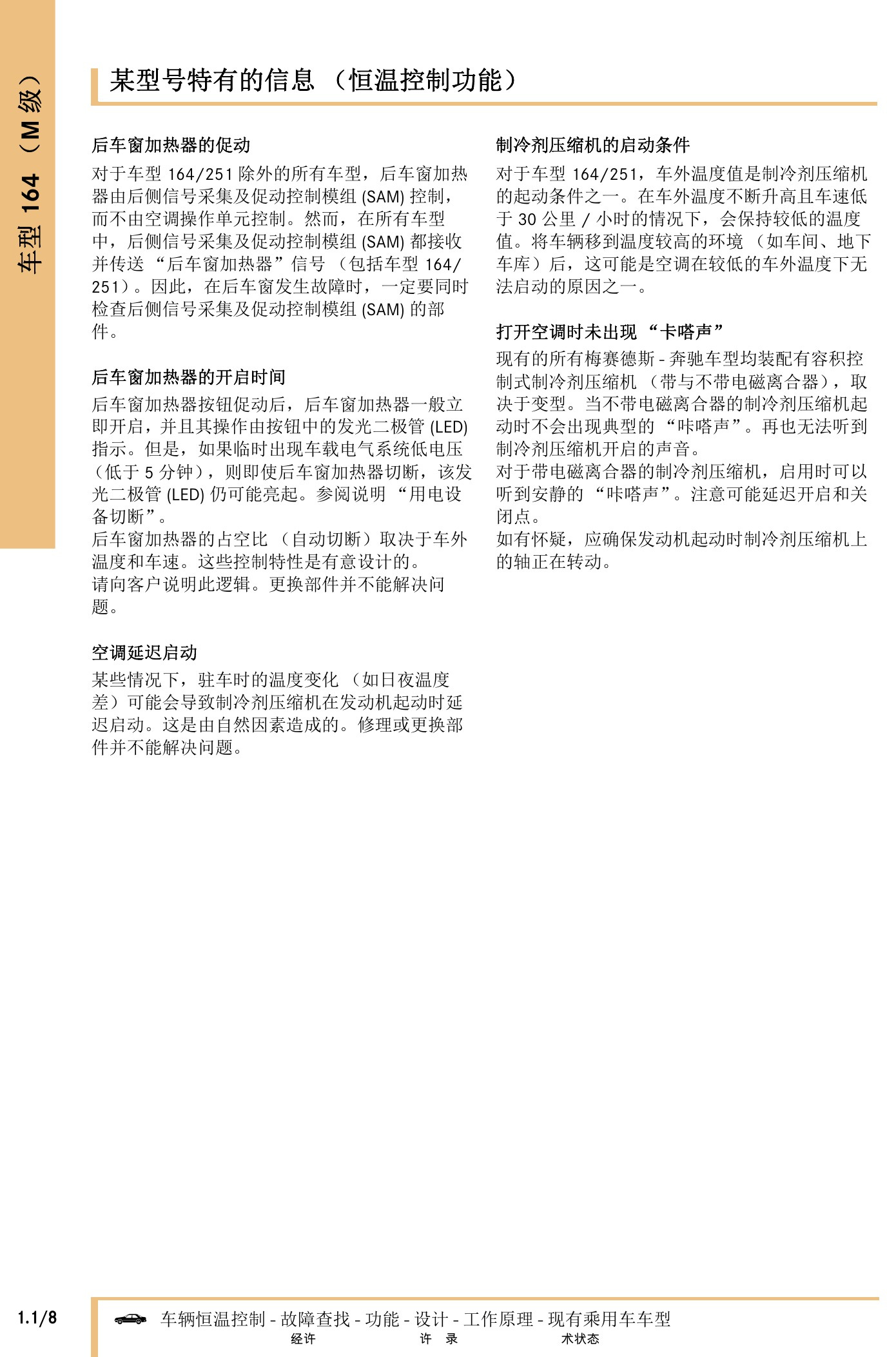

奔驰车辆恒温控制技术指南原第134页。

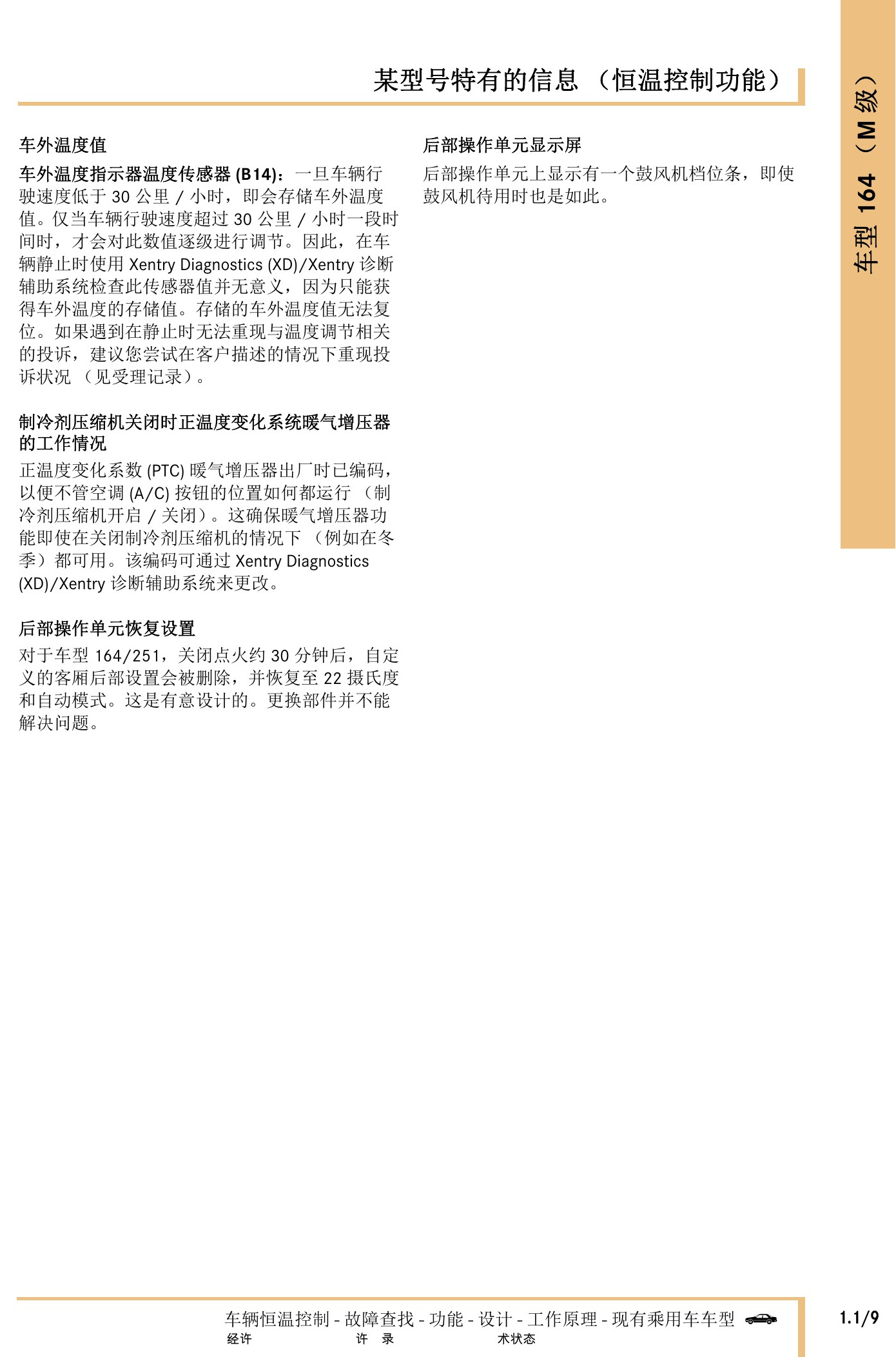

奔驰车辆恒温控制技术指南原第135页。

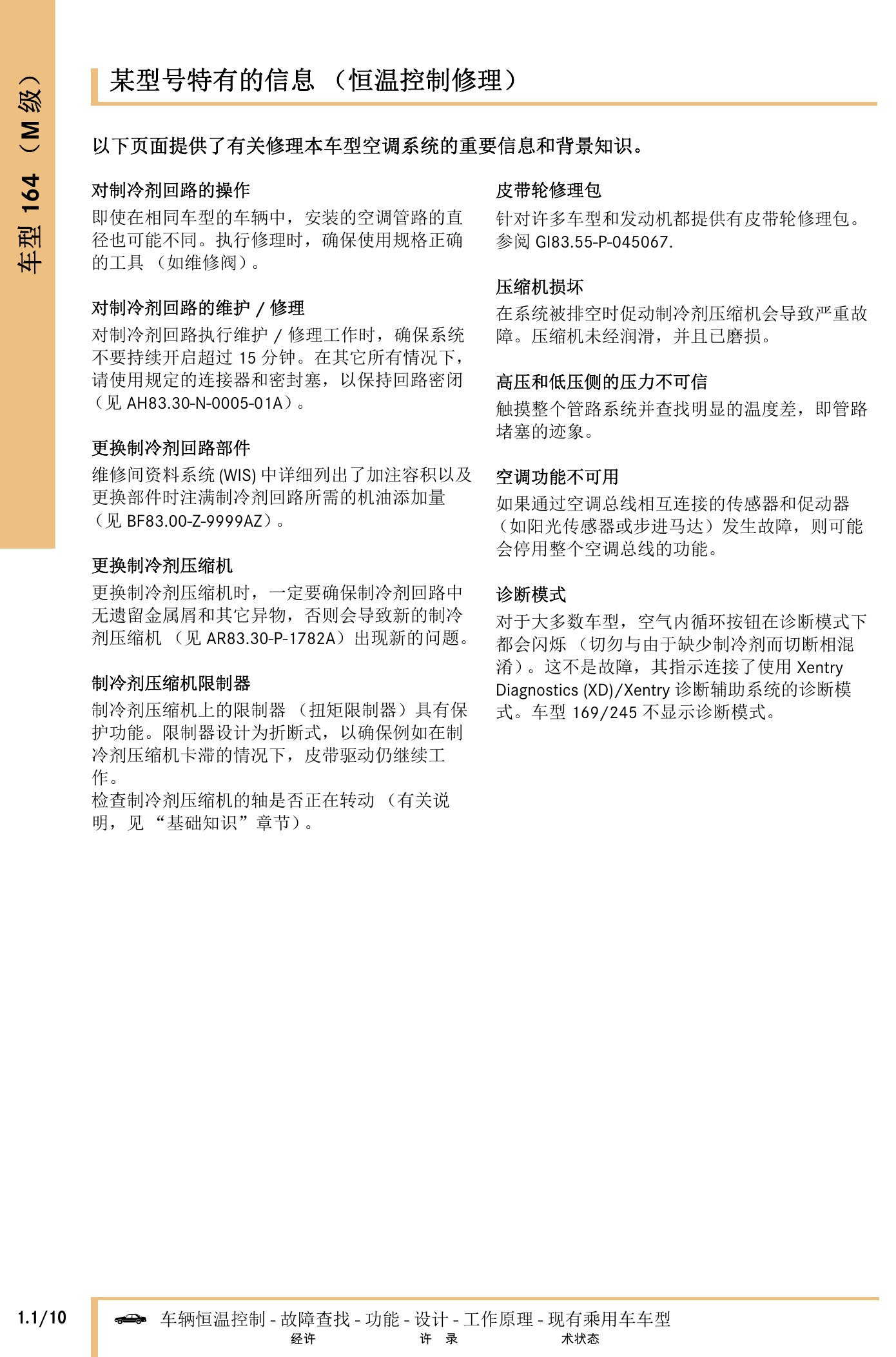

奔驰车辆恒温控制技术指南原第136页。

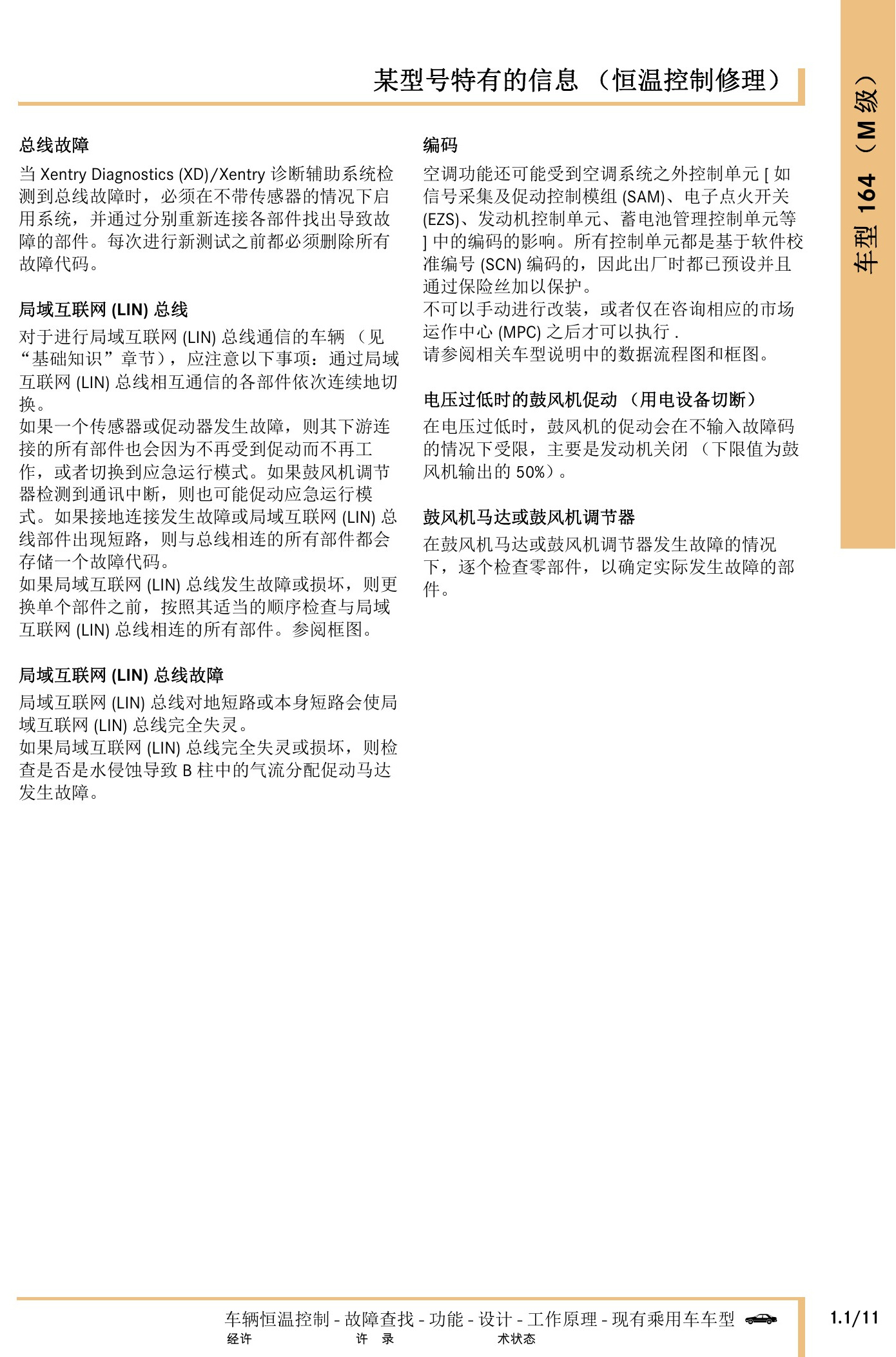

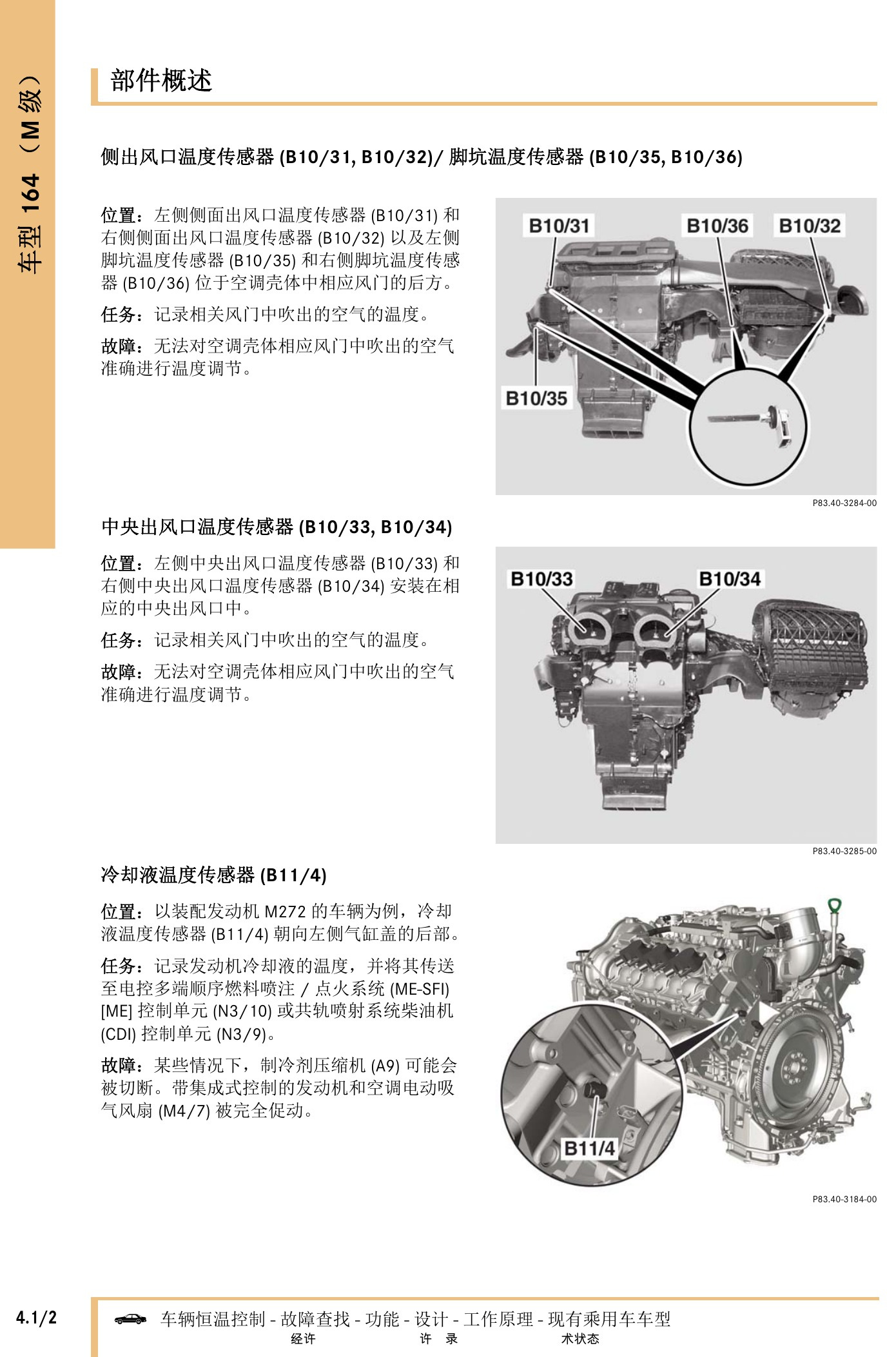

奔驰车辆恒温控制技术指南原第137页。

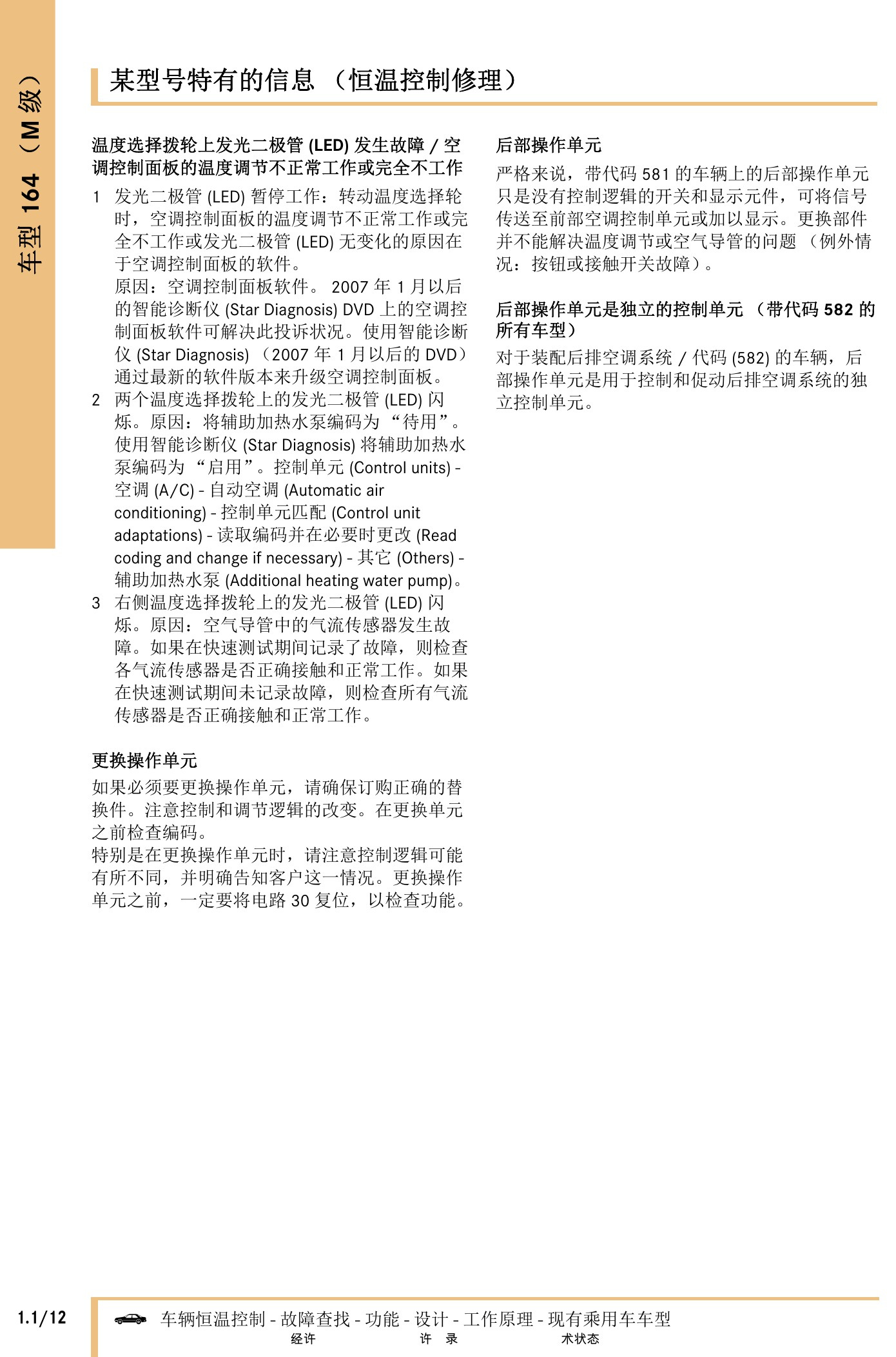

奔驰车辆恒温控制技术指南原第138页。

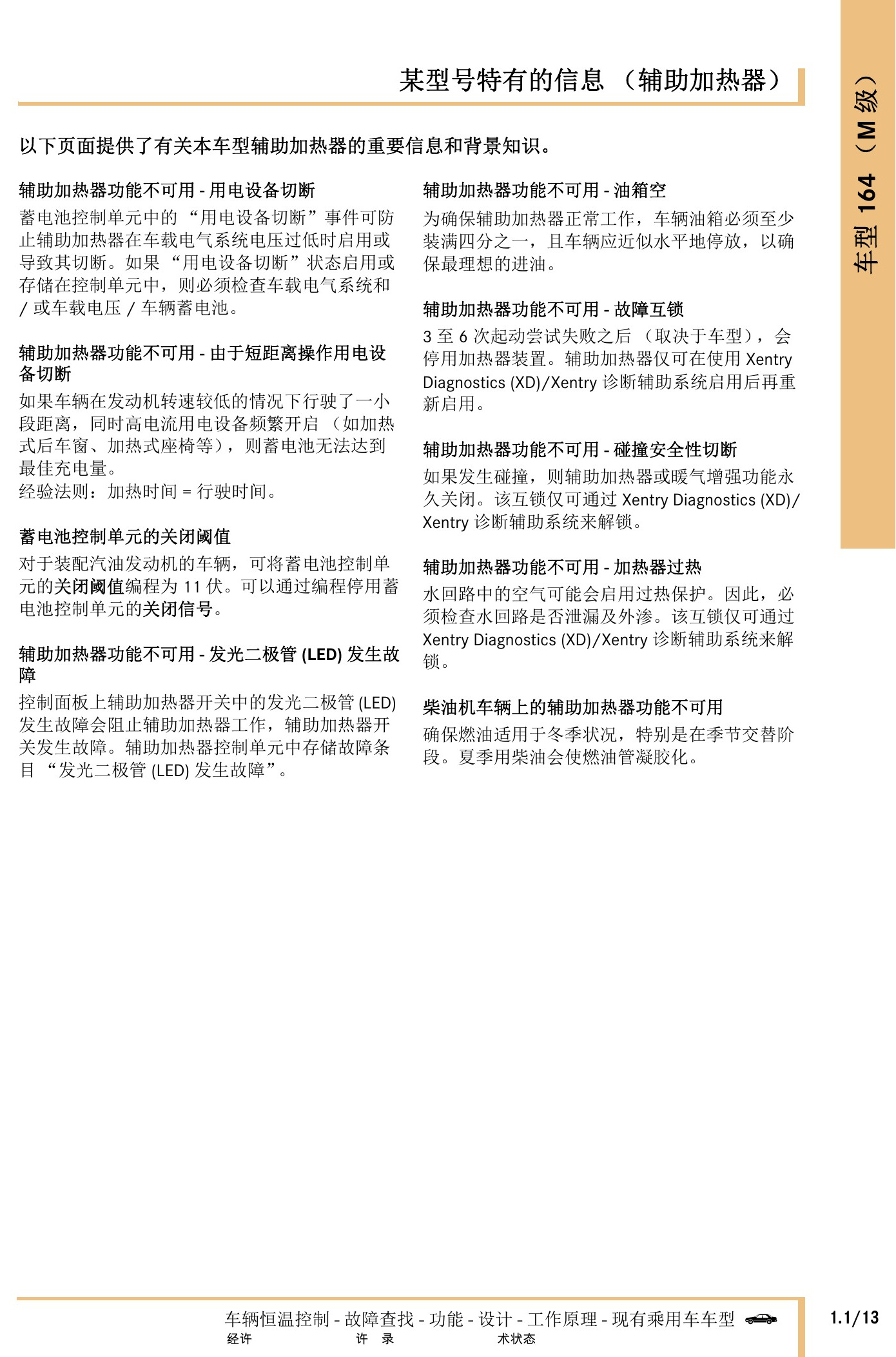

奔驰车辆恒温控制技术指南原第139页。
奔驰车辆恒温控制技术指南原第140页。

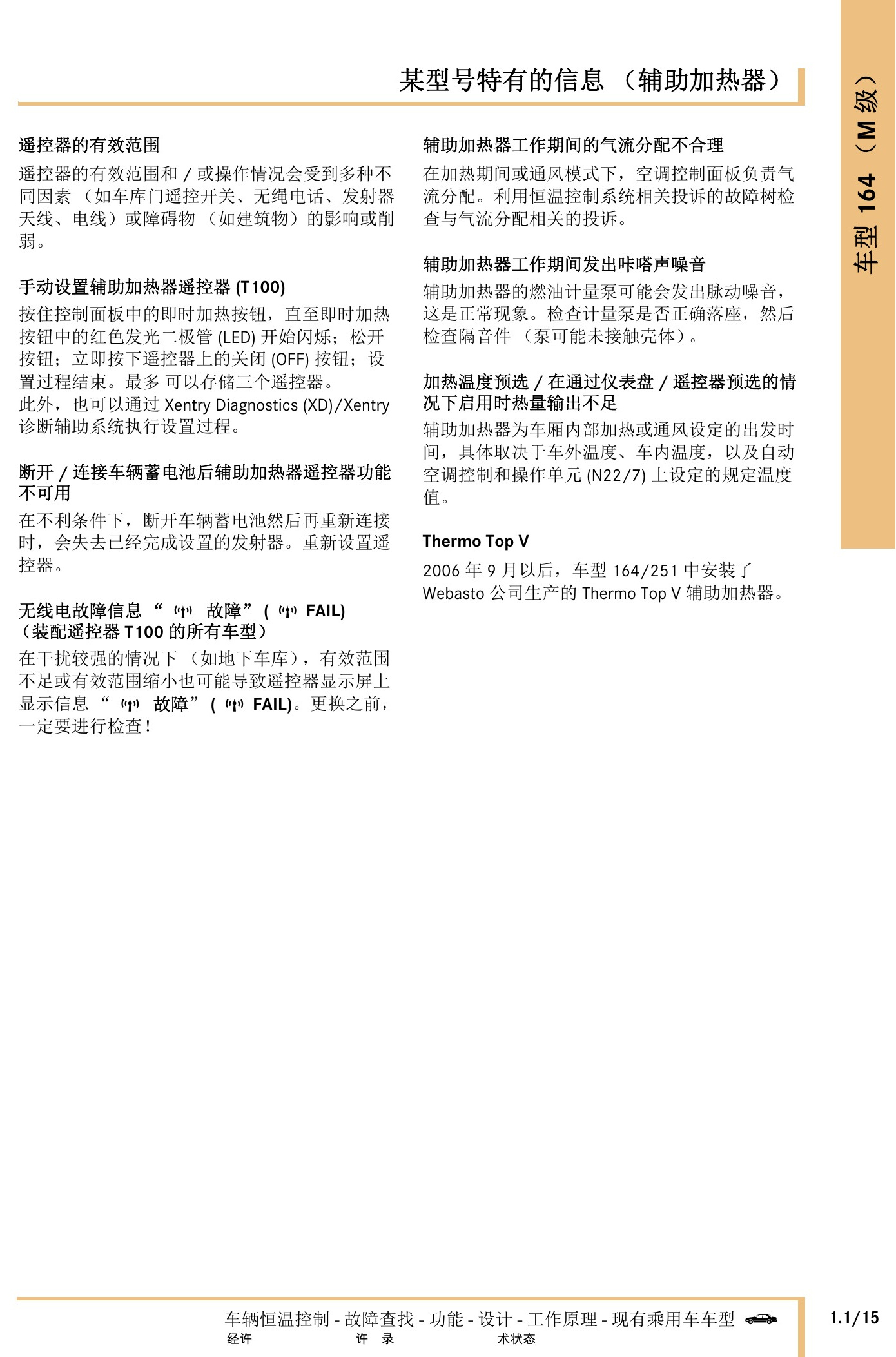

奔驰车辆恒温控制技术指南原第141页。

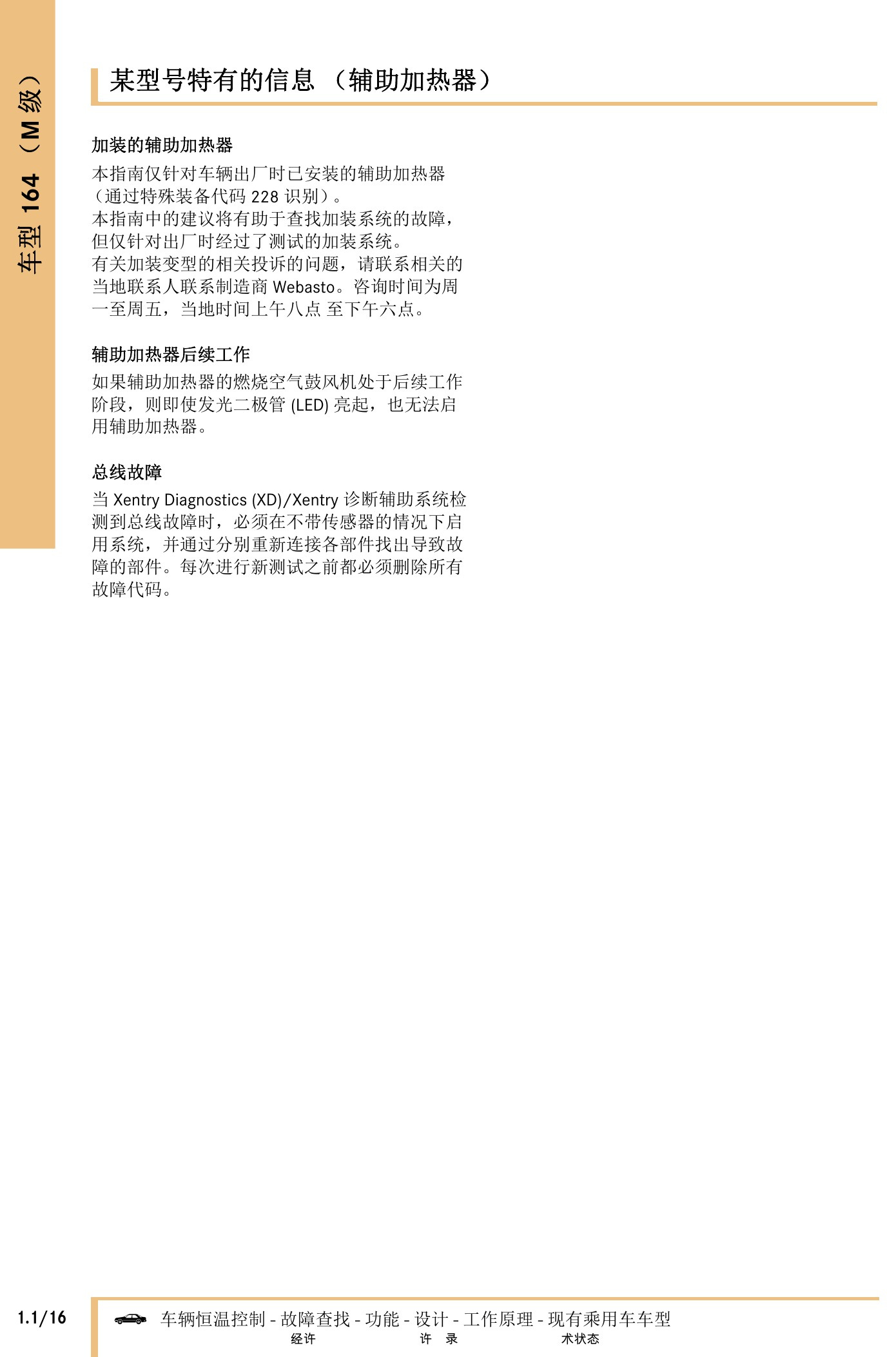

奔驰车辆恒温控制技术指南原第142页。

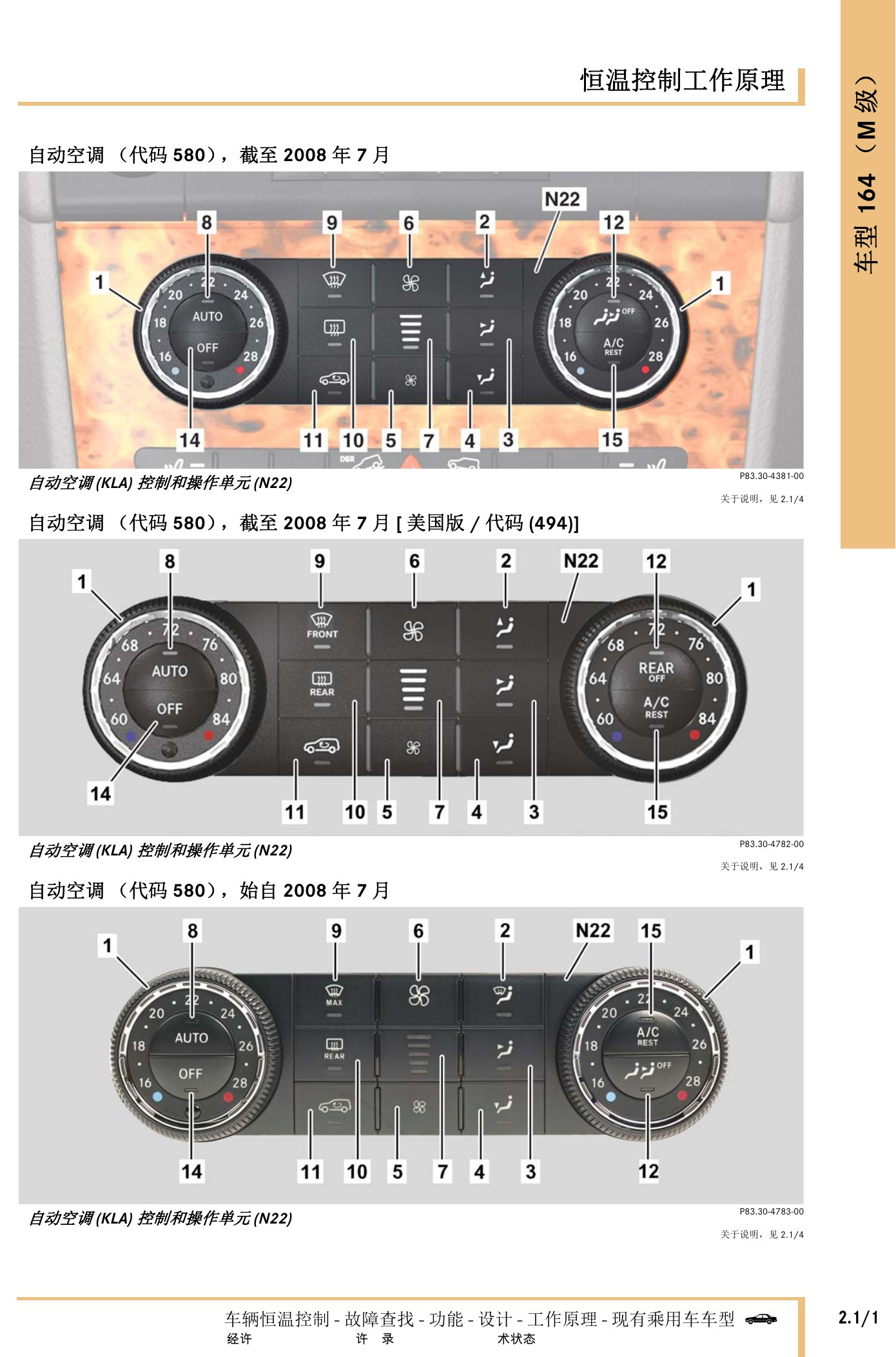

奔驰车辆恒温控制技术指南原第143页。

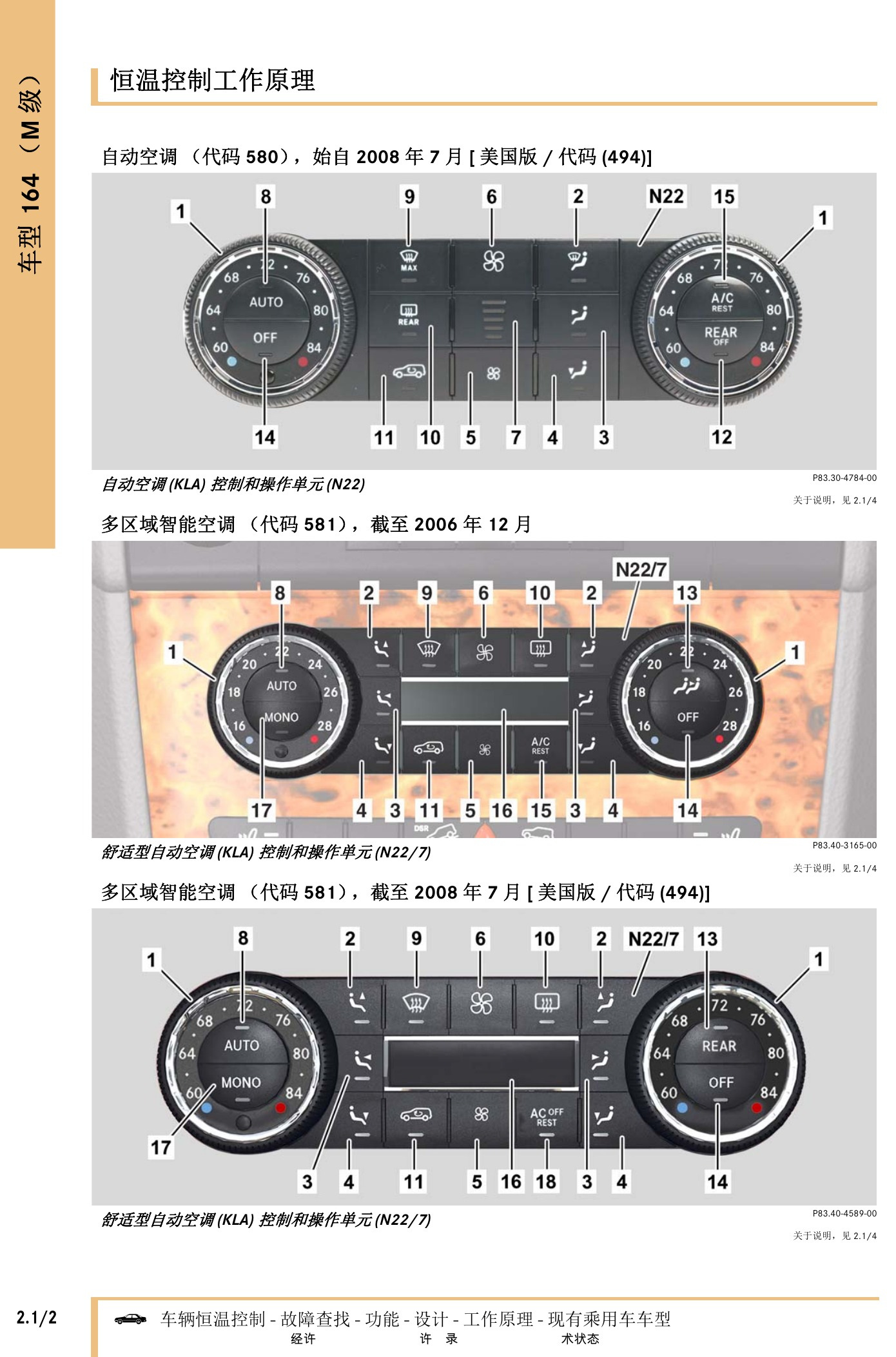

奔驰车辆恒温控制技术指南原第144页。

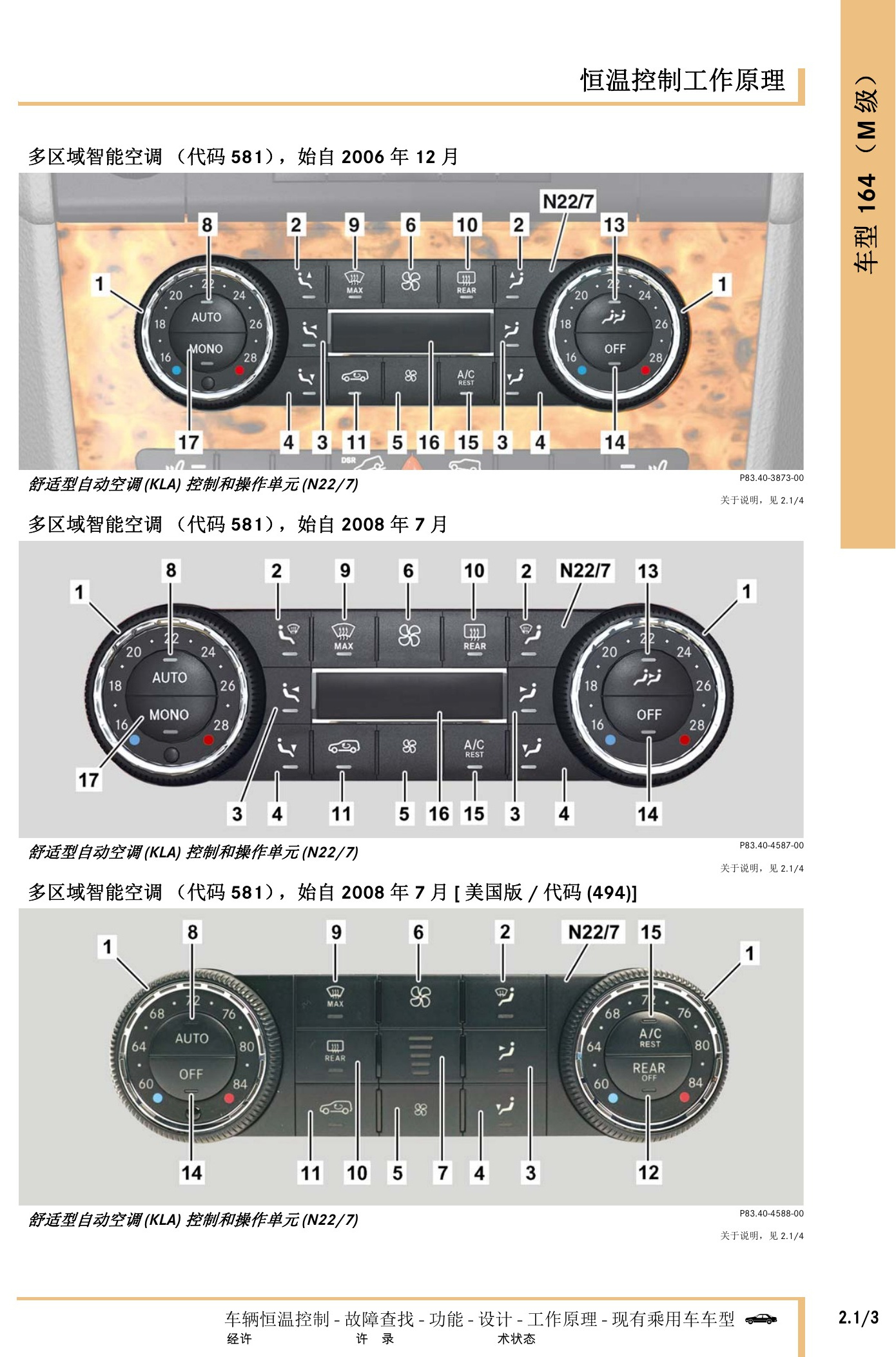

奔驰车辆恒温控制技术指南原第145页。
奔驰车辆恒温控制技术指南原第146页。
奔驰车辆恒温控制技术指南原第147页。
奔驰车辆恒温控制技术指南原第148页。

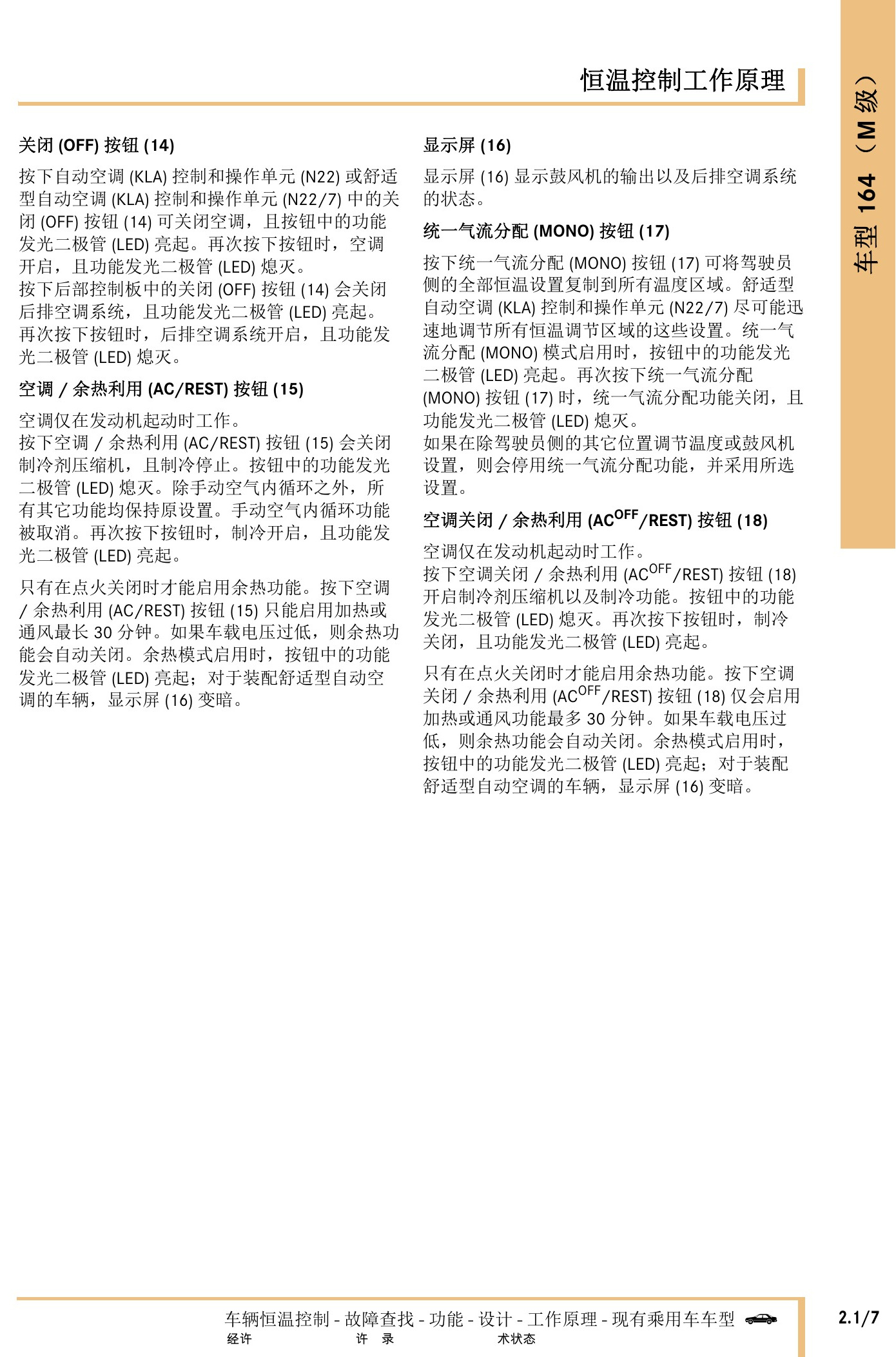

奔驰车辆恒温控制技术指南原第149页。
奔驰车辆恒温控制技术指南原第150页。
奔驰车辆恒温控制技术指南原第151页。

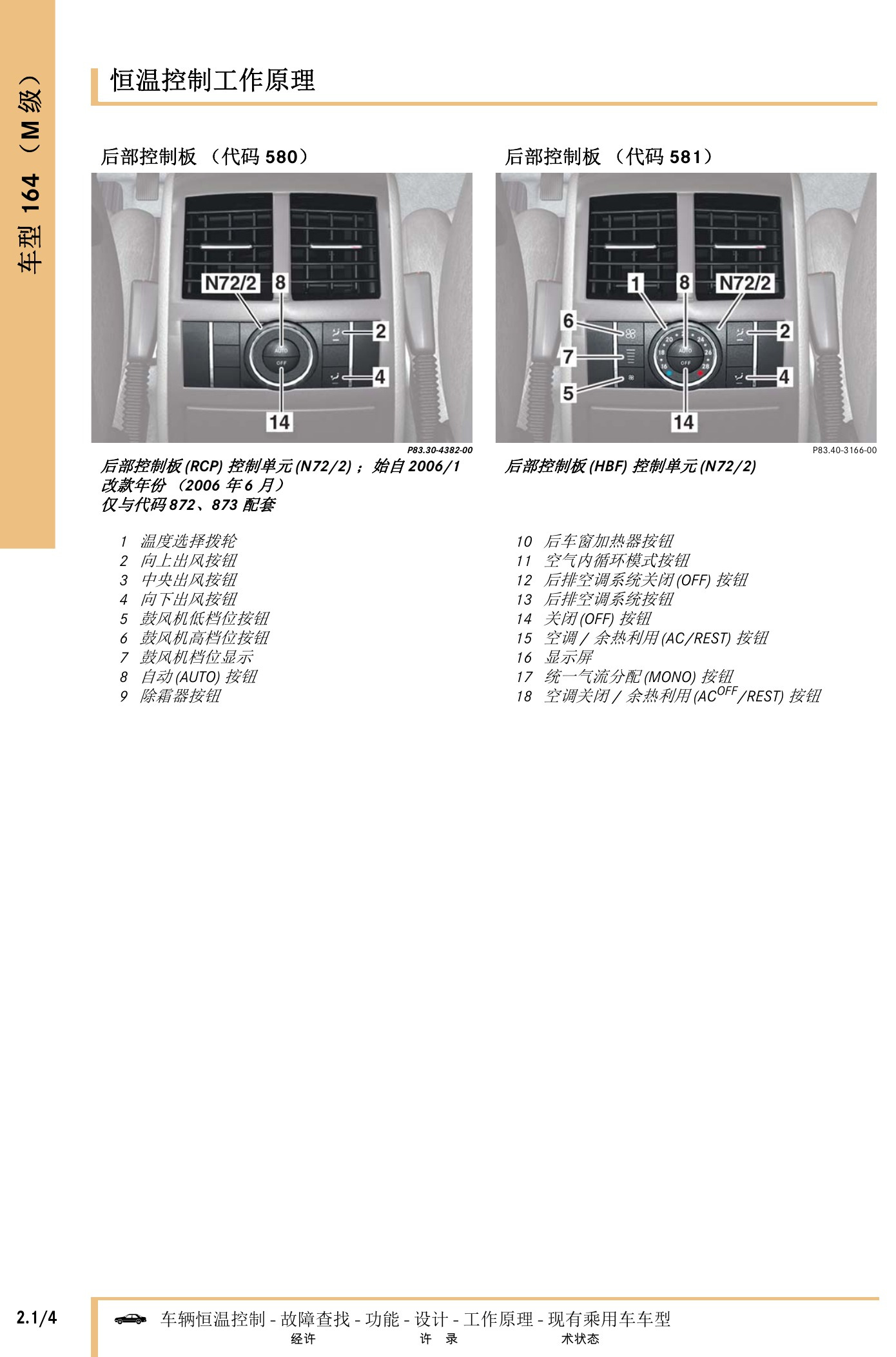

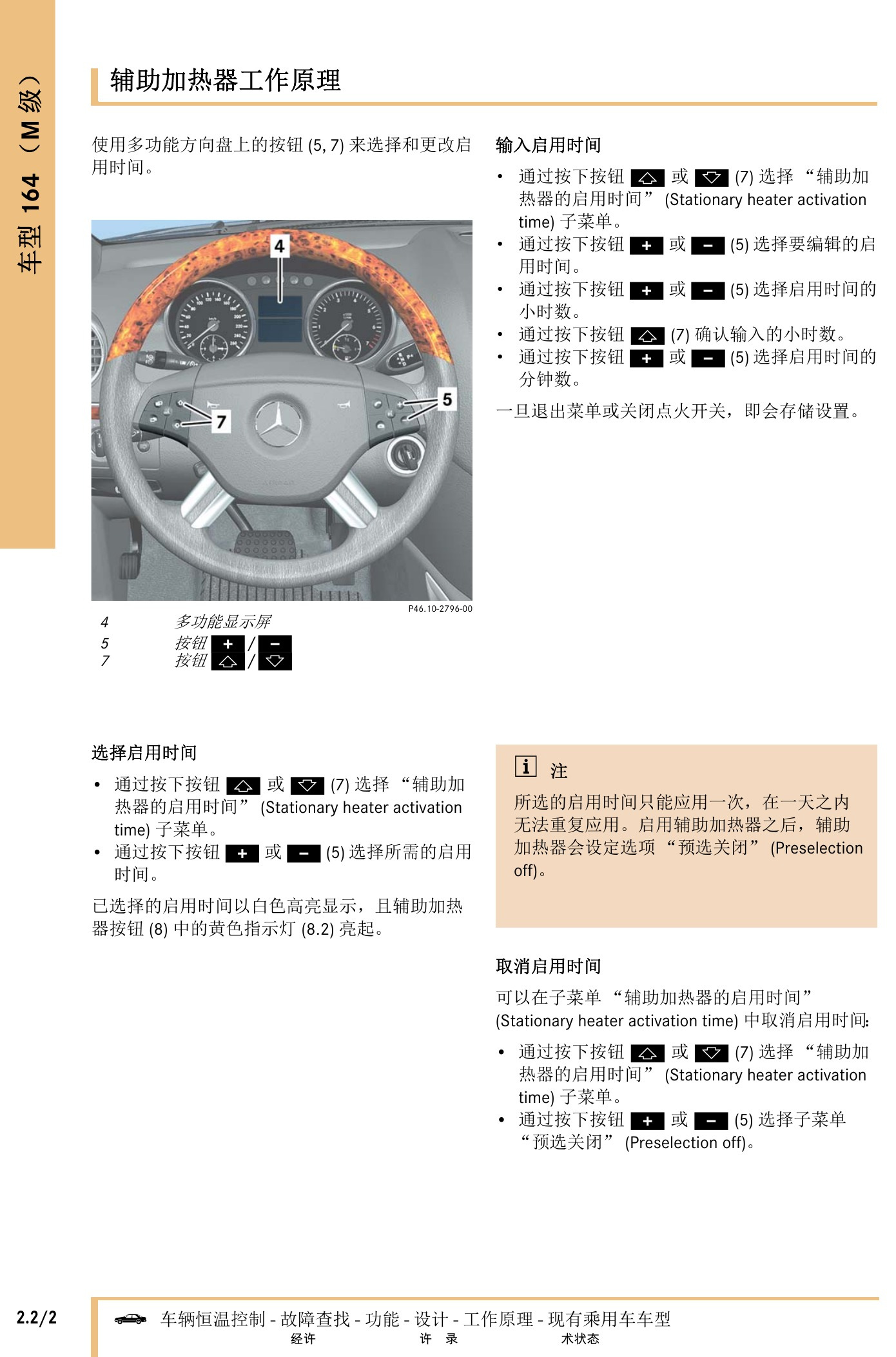

奔驰车辆恒温控制技术指南原第152页。

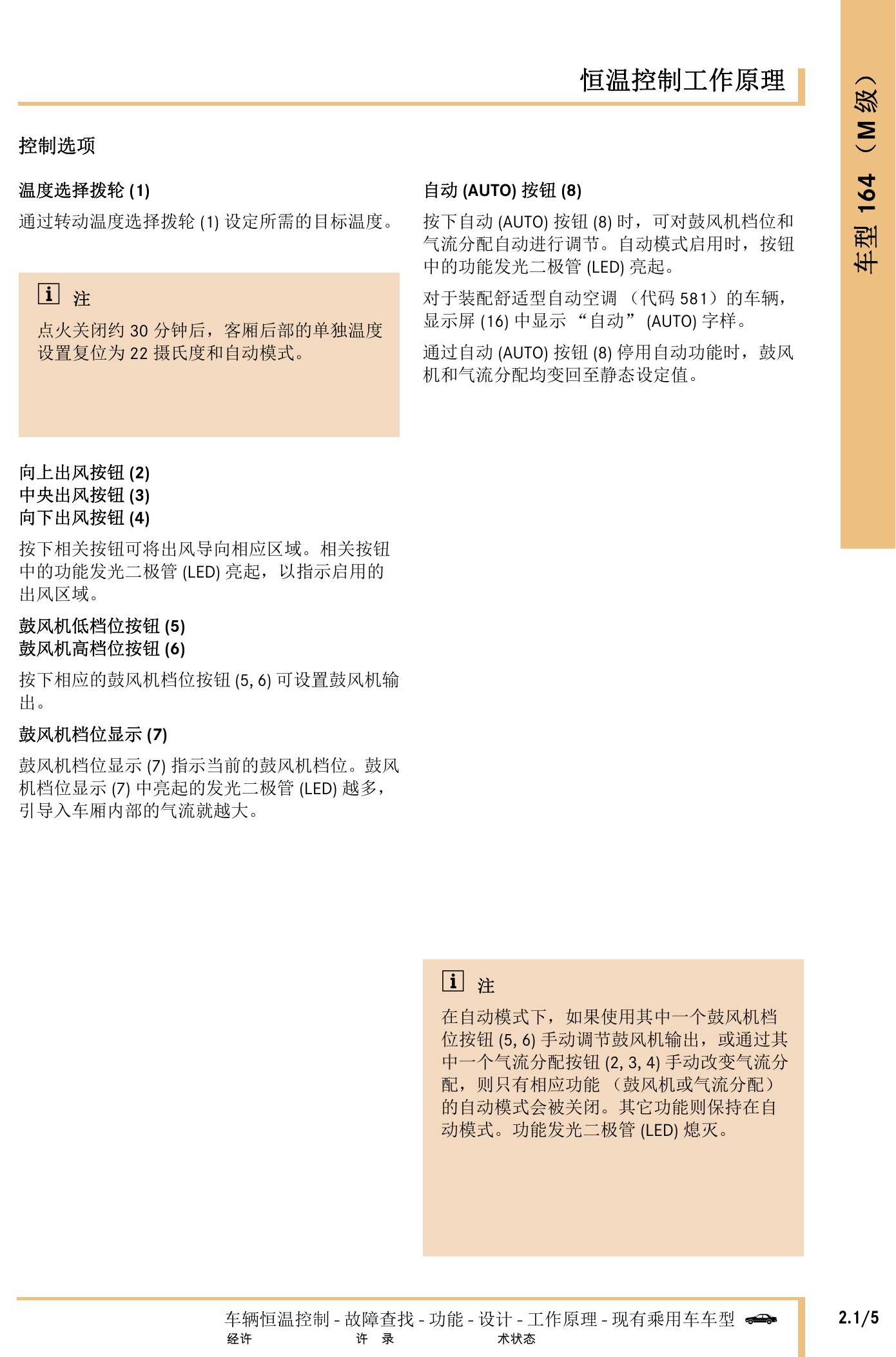

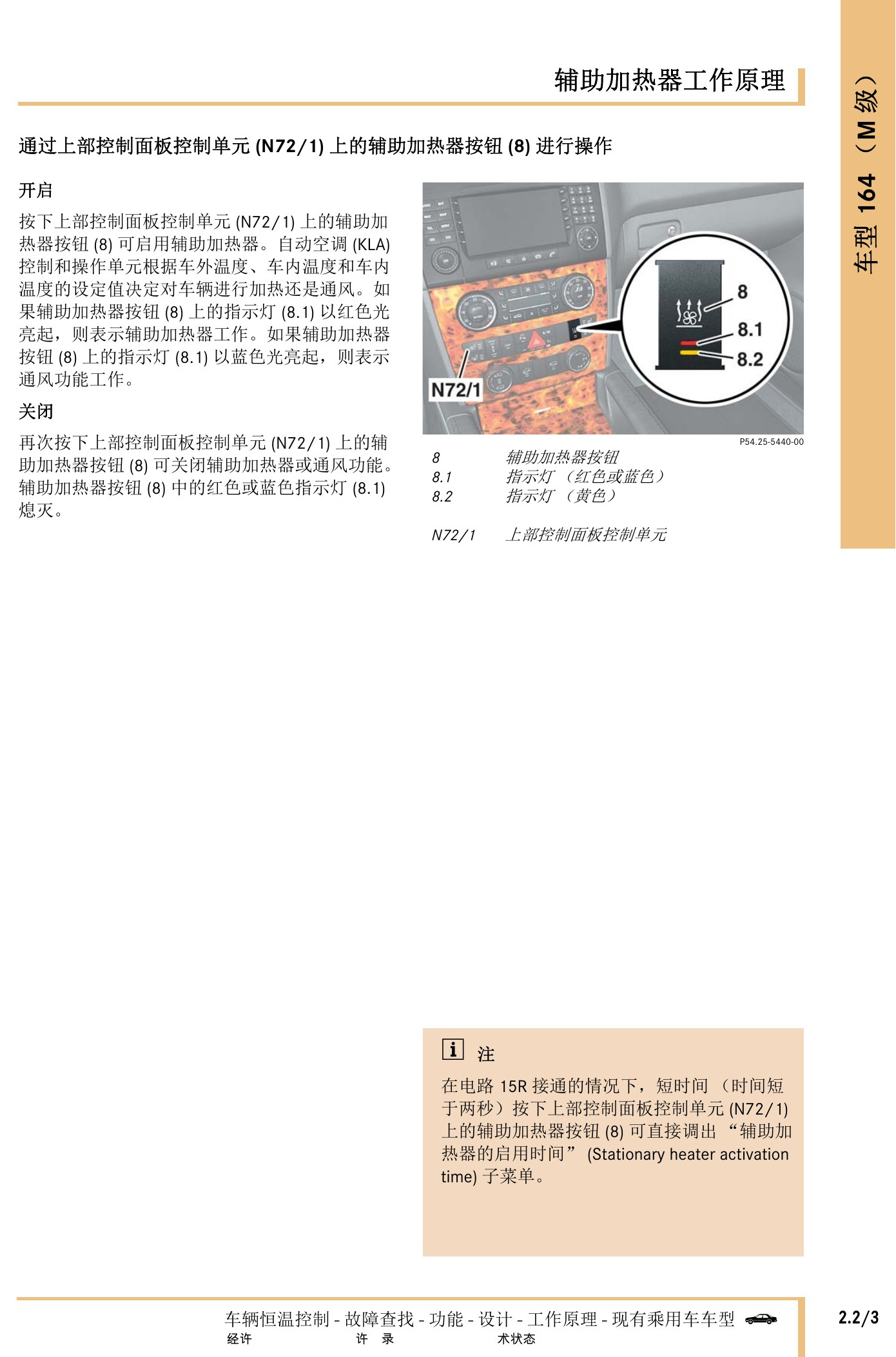

奔驰车辆恒温控制技术指南原第153页。

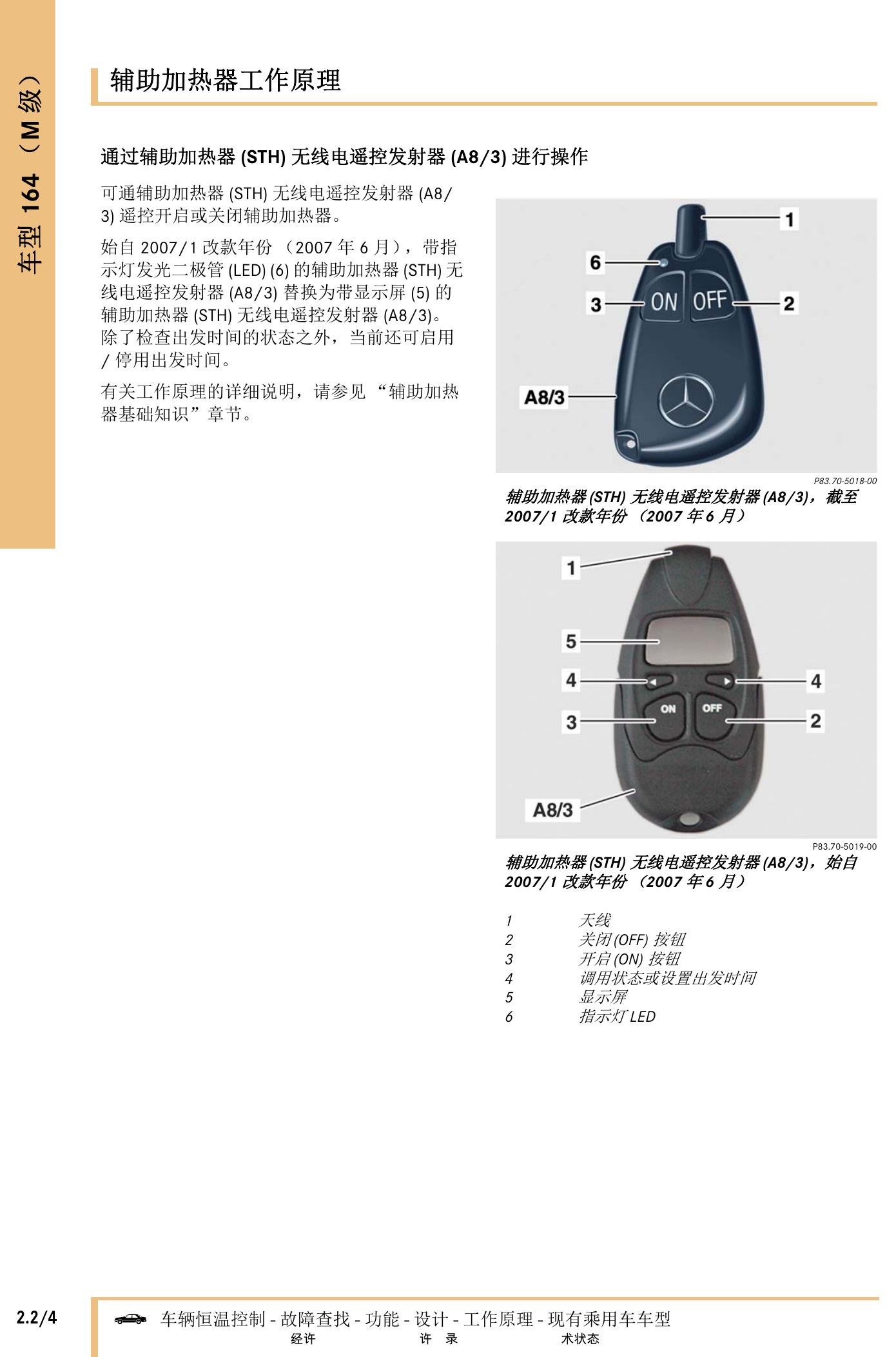

奔驰车辆恒温控制技术指南原第154页。
奔驰车辆恒温控制技术指南原第155页。

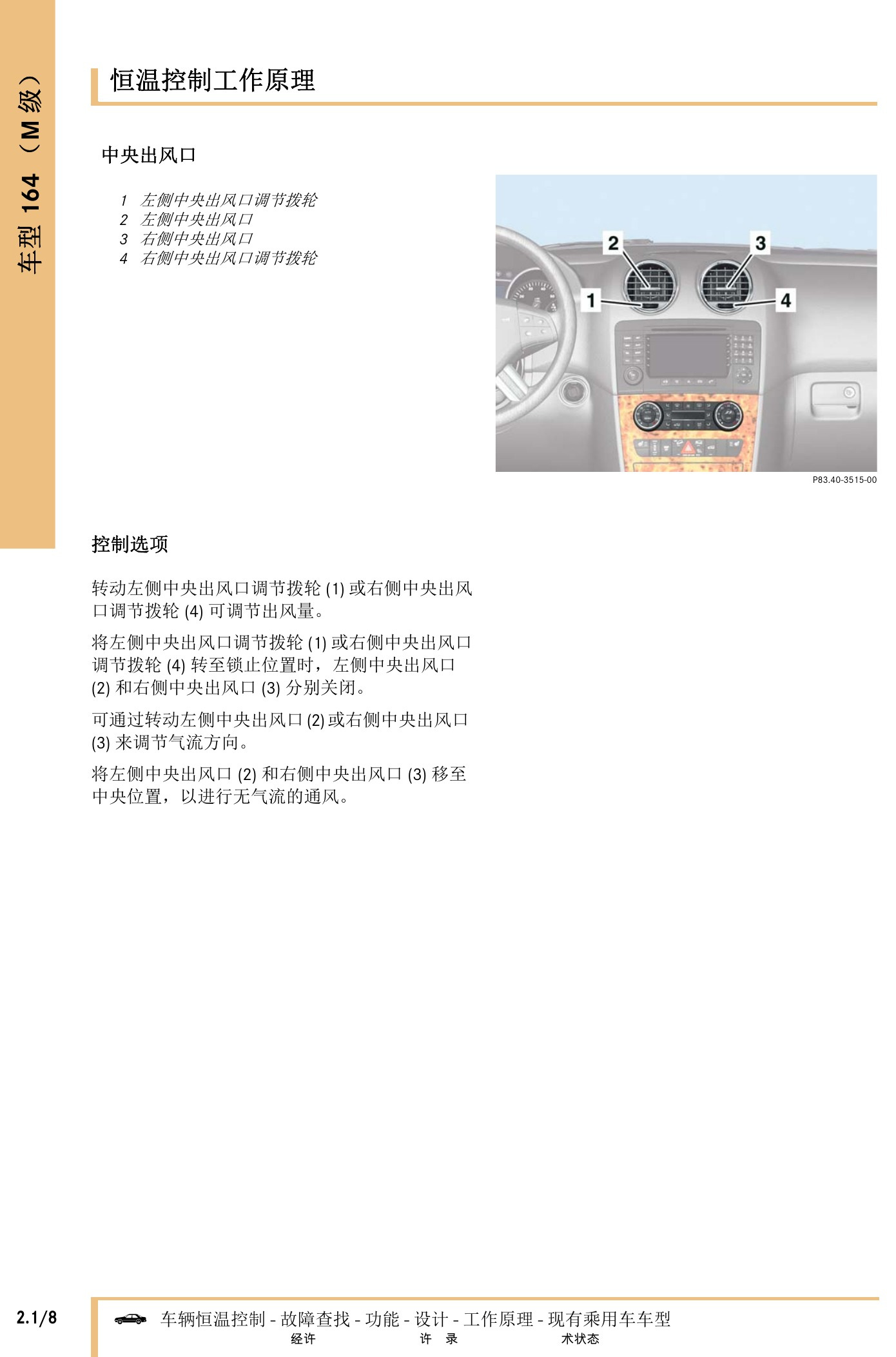

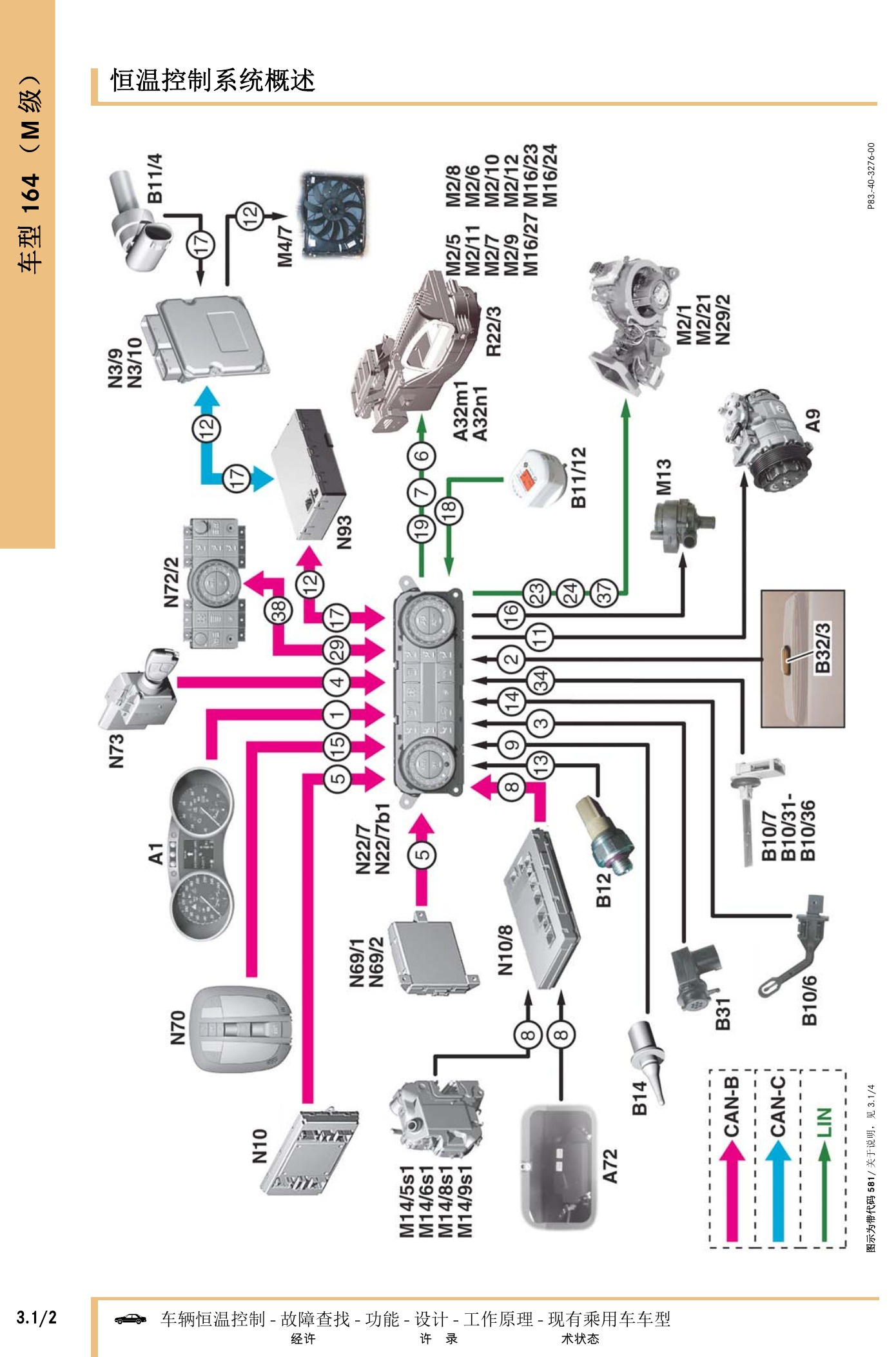

奔驰车辆恒温控制技术指南原第156页。
奔驰车辆恒温控制技术指南原第157页。
奔驰车辆恒温控制技术指南原第158页。
奔驰车辆恒温控制技术指南原第159页。
奔驰车辆恒温控制技术指南原第160页。
奔驰车辆恒温控制技术指南原第161页。
奔驰车辆恒温控制技术指南原第162页。
奔驰车辆恒温控制技术指南原第163页。
奔驰车辆恒温控制技术指南原第164页。

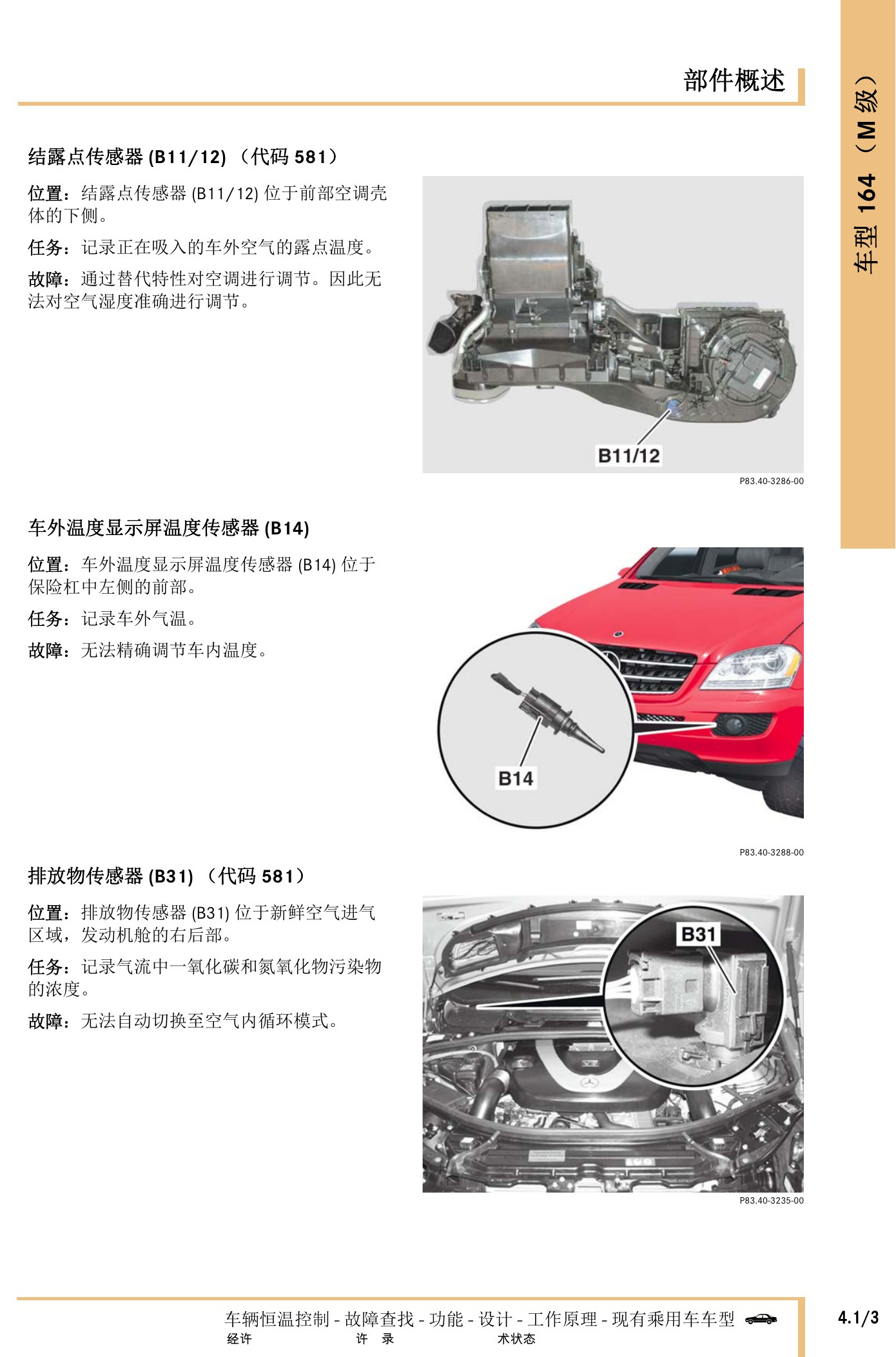

奔驰车辆恒温控制技术指南原第165页。
奔驰车辆恒温控制技术指南原第166页。

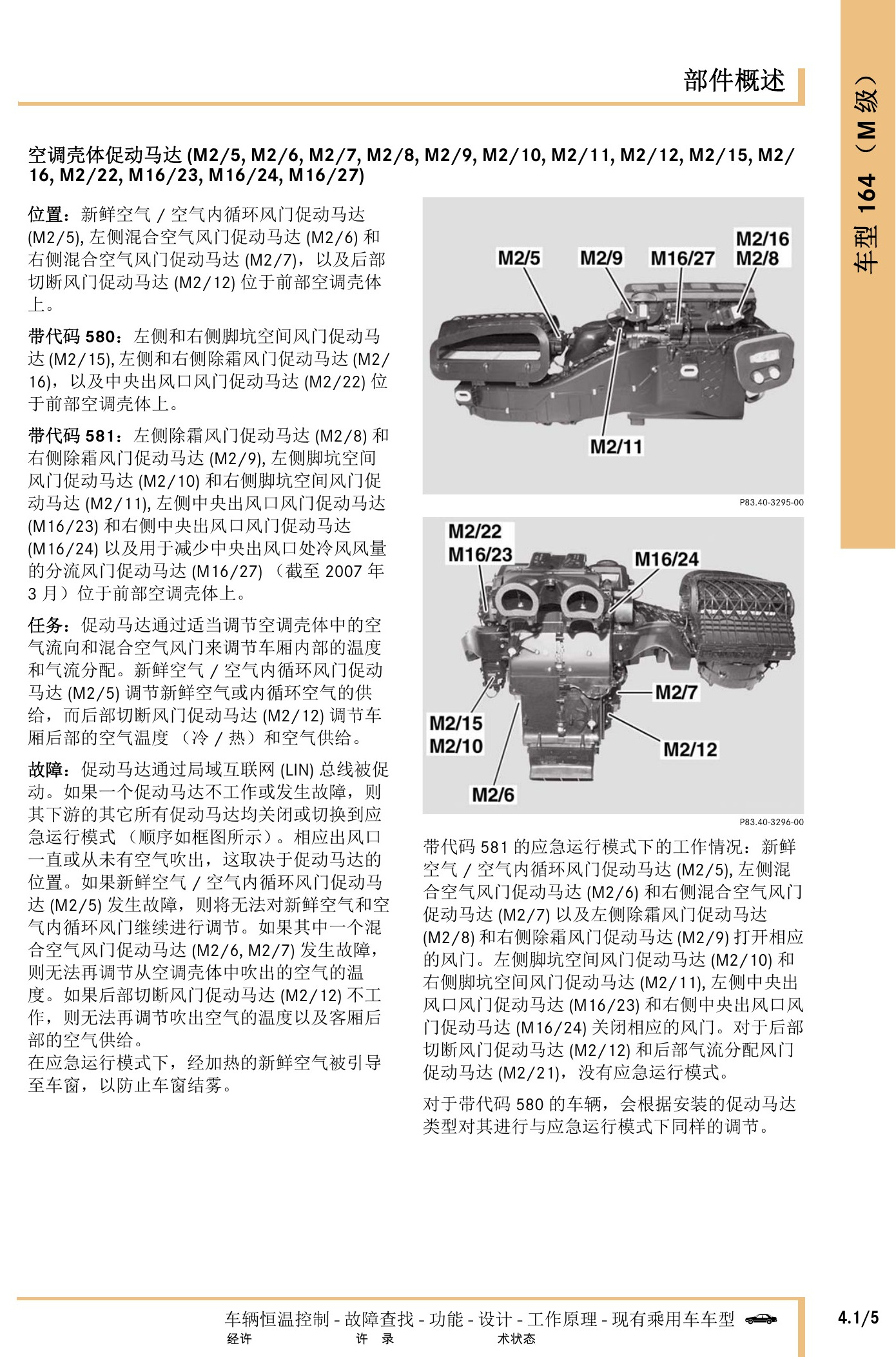

奔驰车辆恒温控制技术指南原第167页。

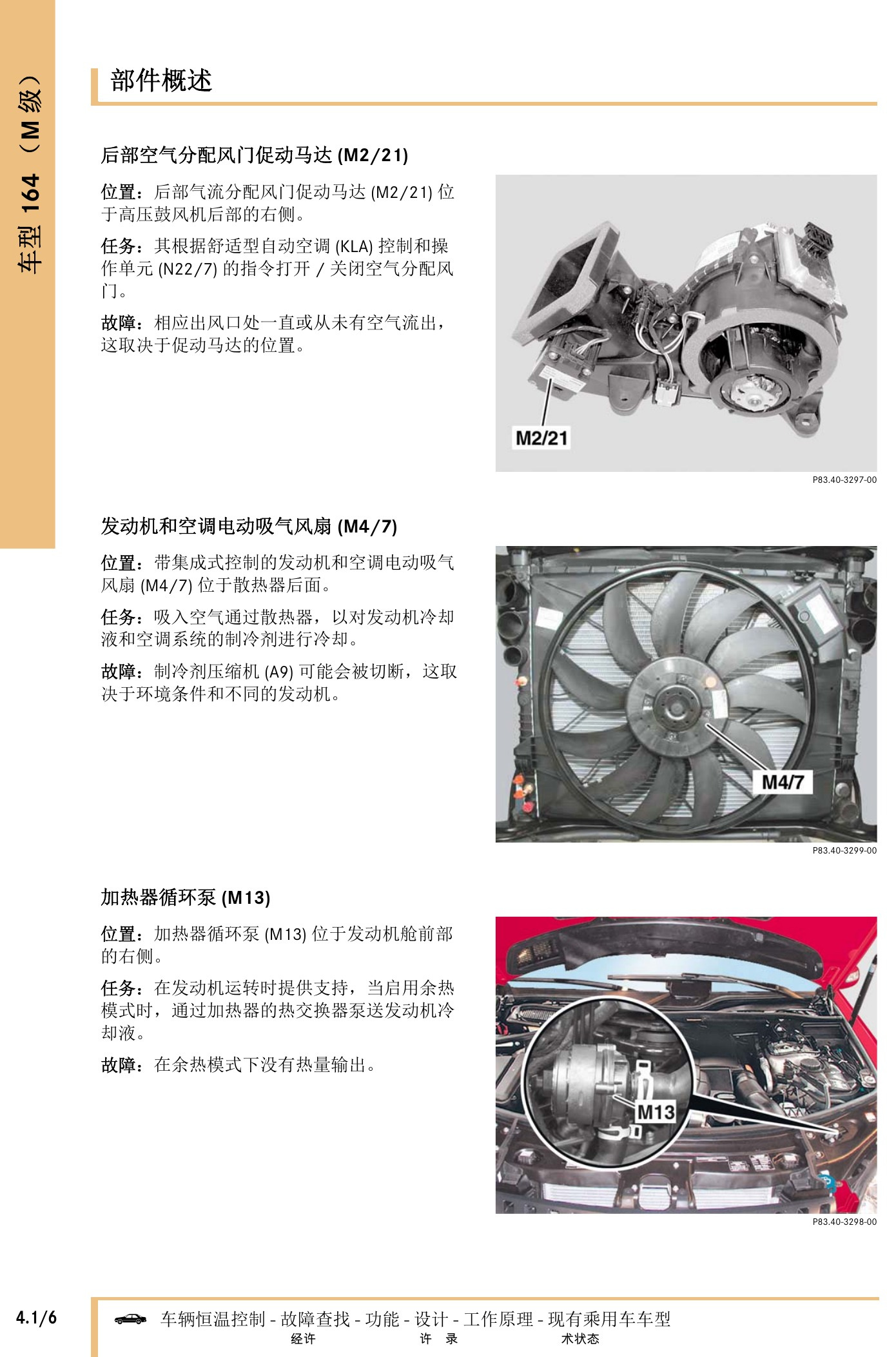

奔驰车辆恒温控制技术指南原第168页。

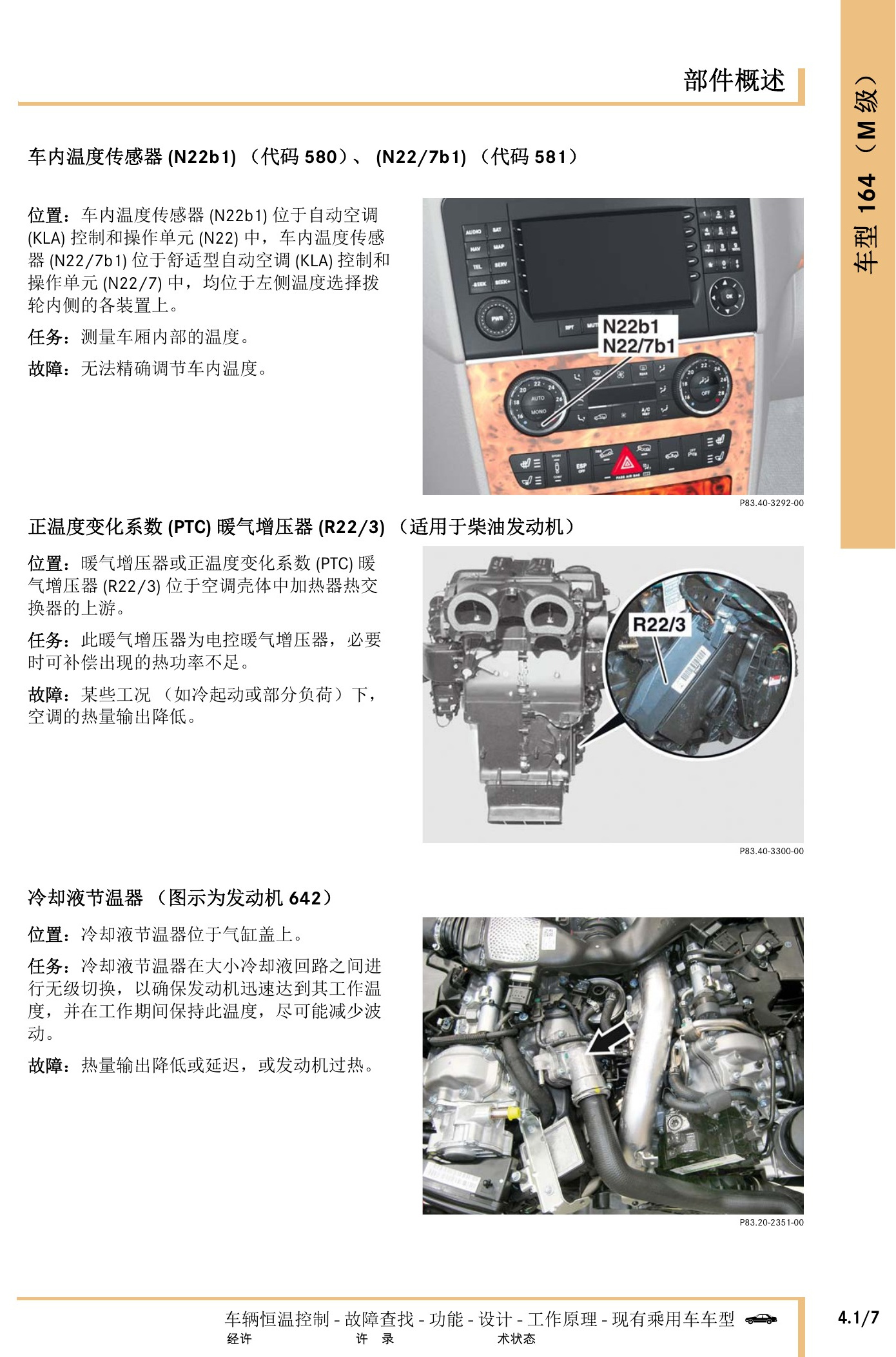

奔驰车辆恒温控制技术指南原第169页。
奔驰车辆恒温控制技术指南原第170页。
奔驰车辆恒温控制技术指南原第171页。
奔驰车辆恒温控制技术指南原第172页。

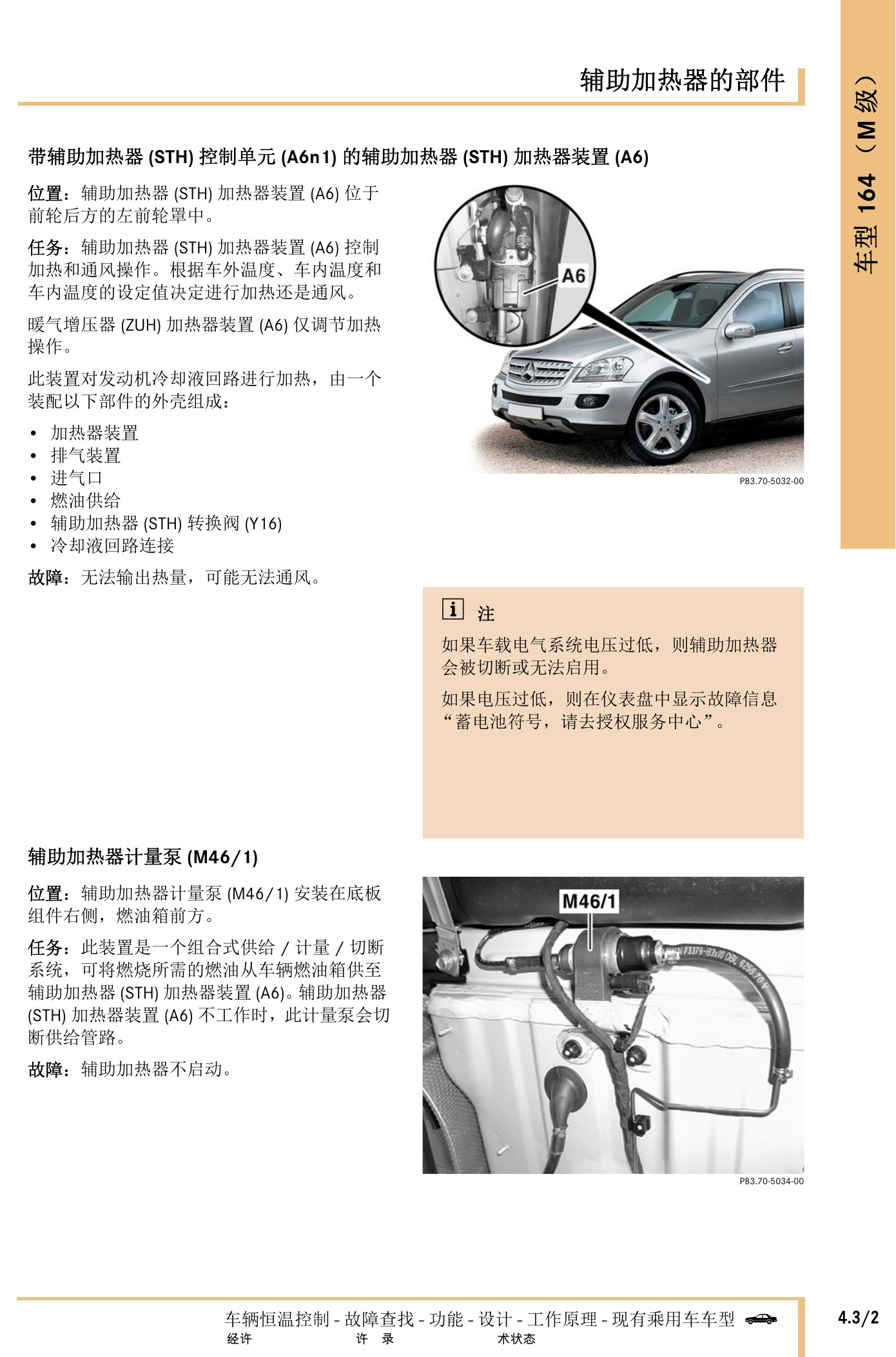

奔驰车辆恒温控制技术指南原第173页。

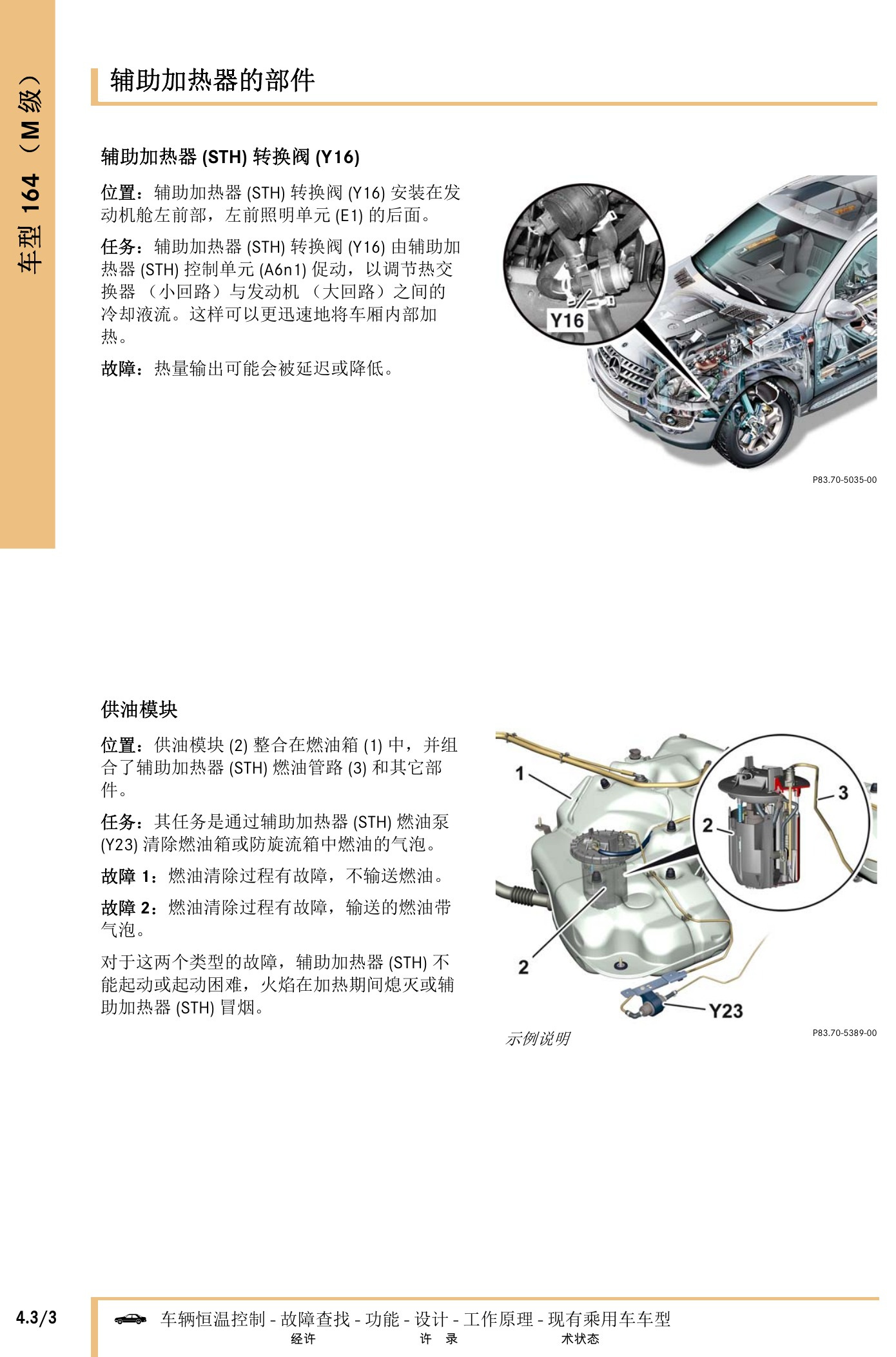

奔驰车辆恒温控制技术指南原第174页。

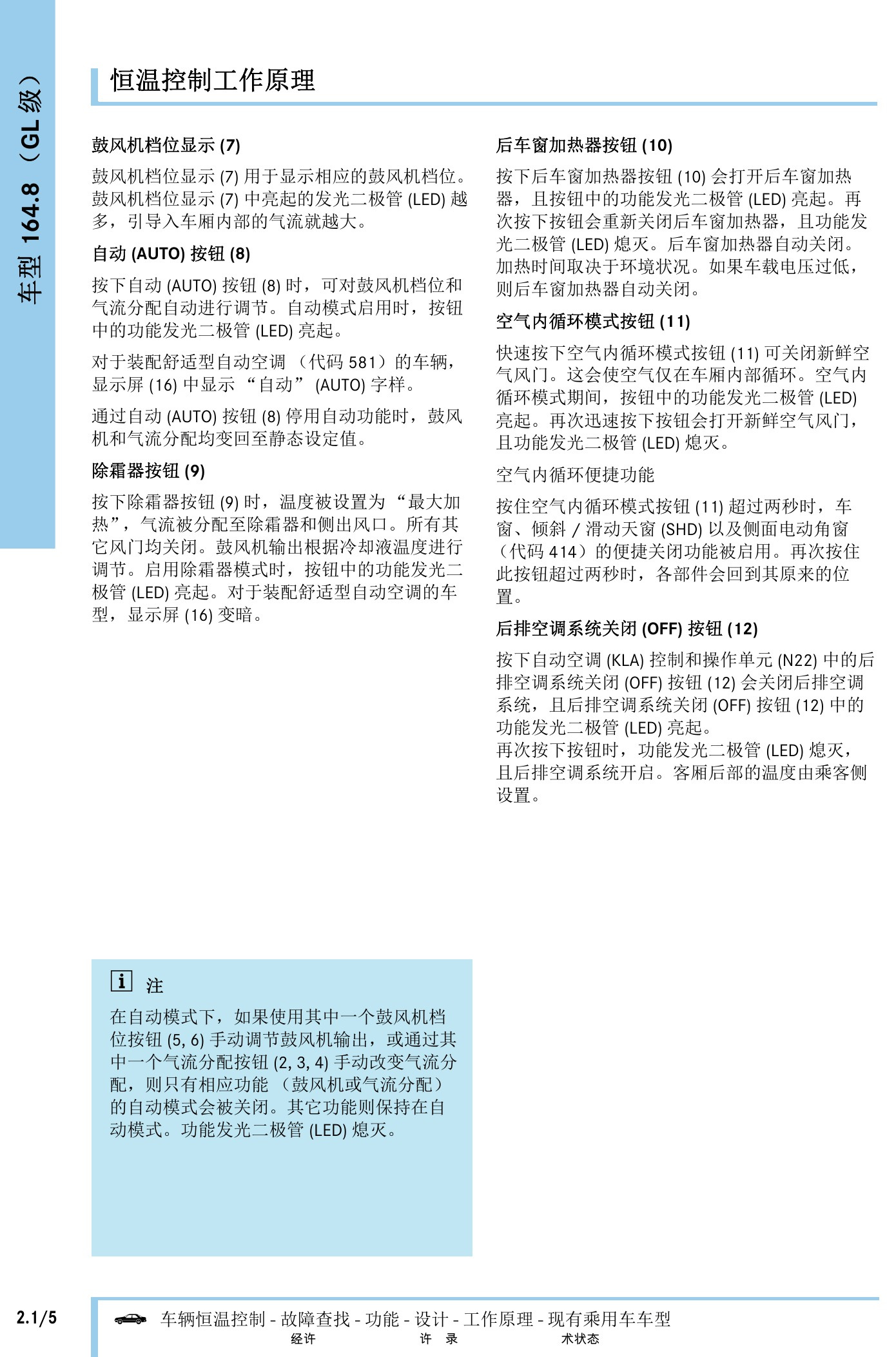

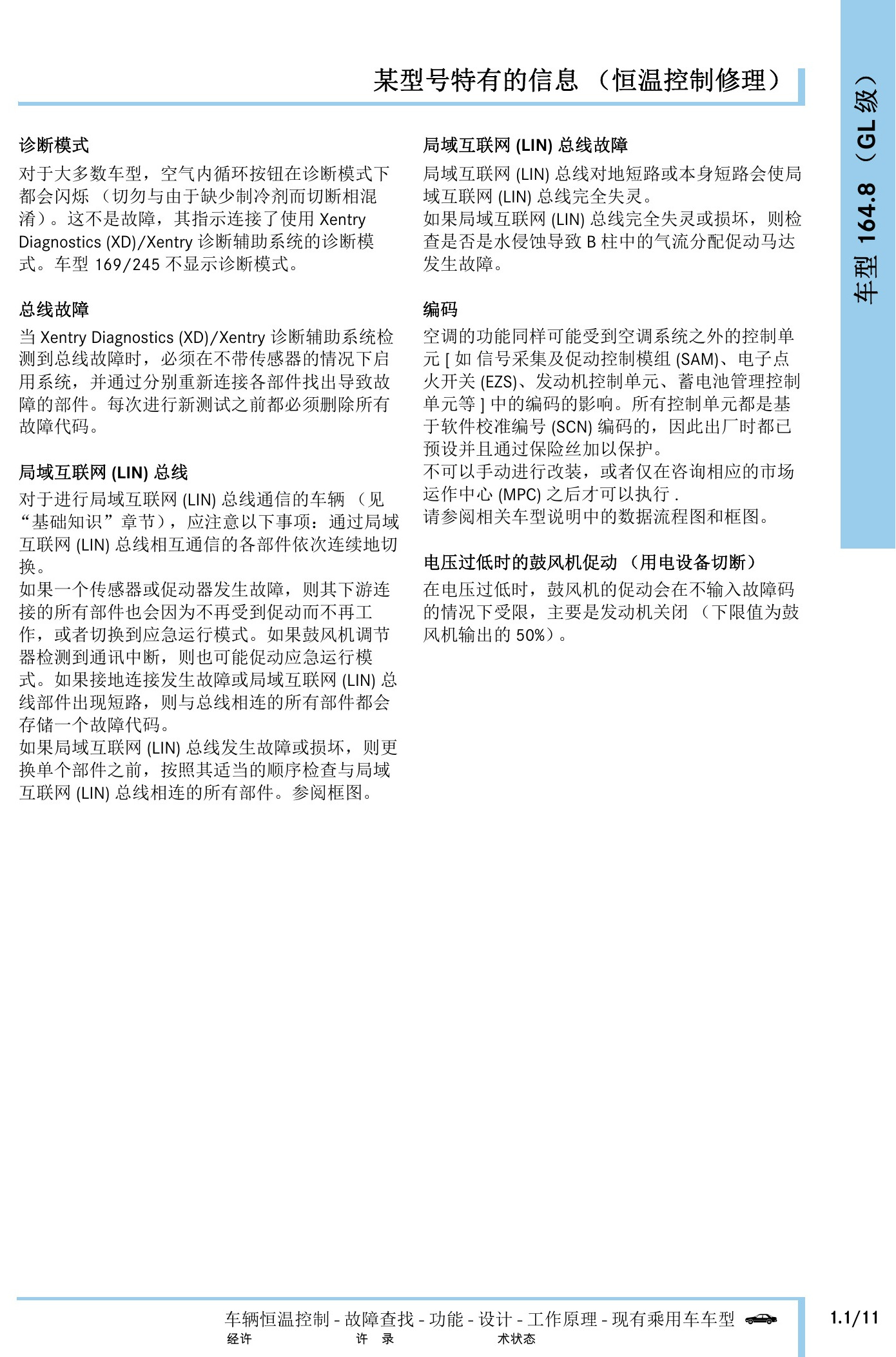

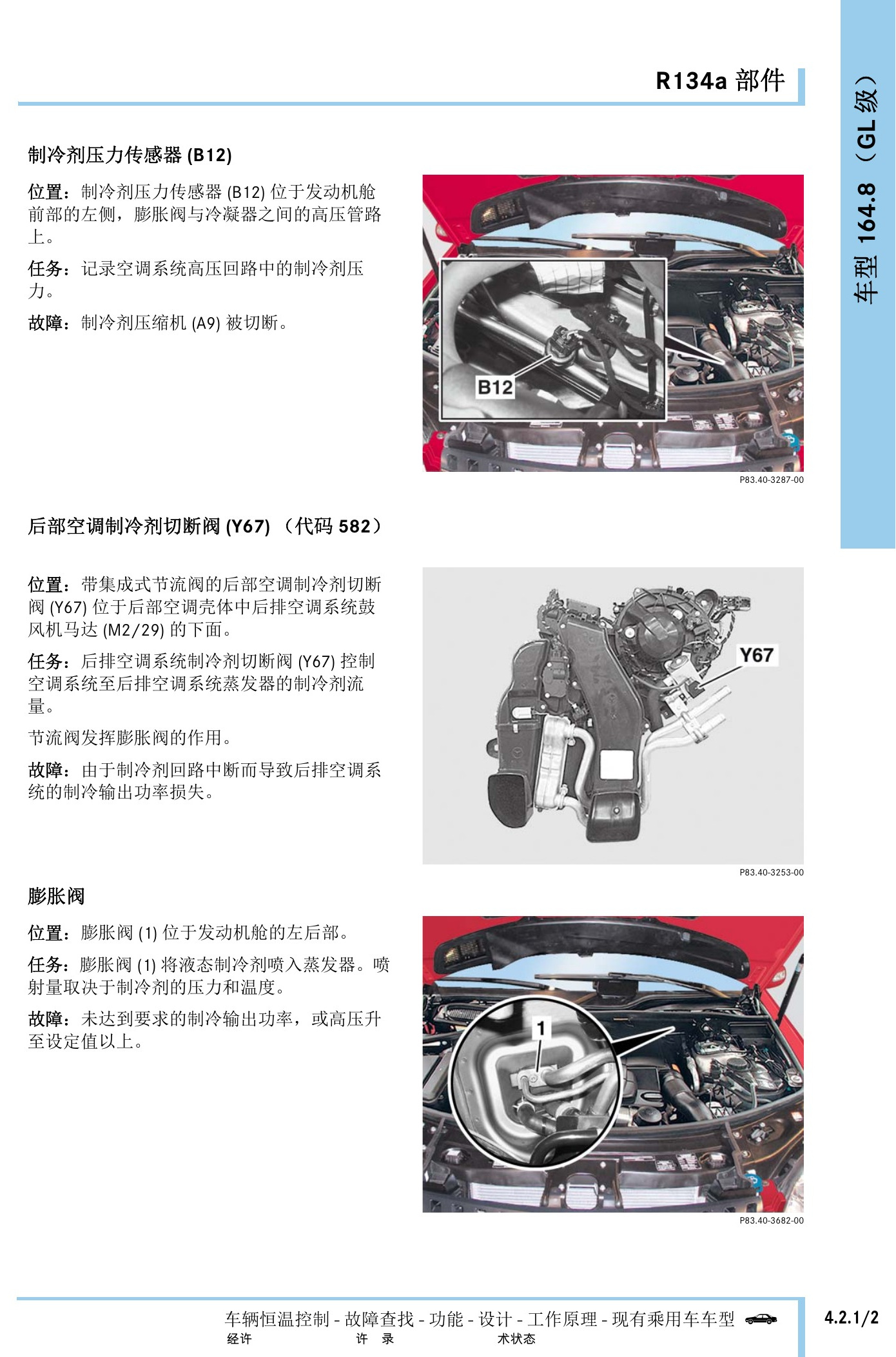

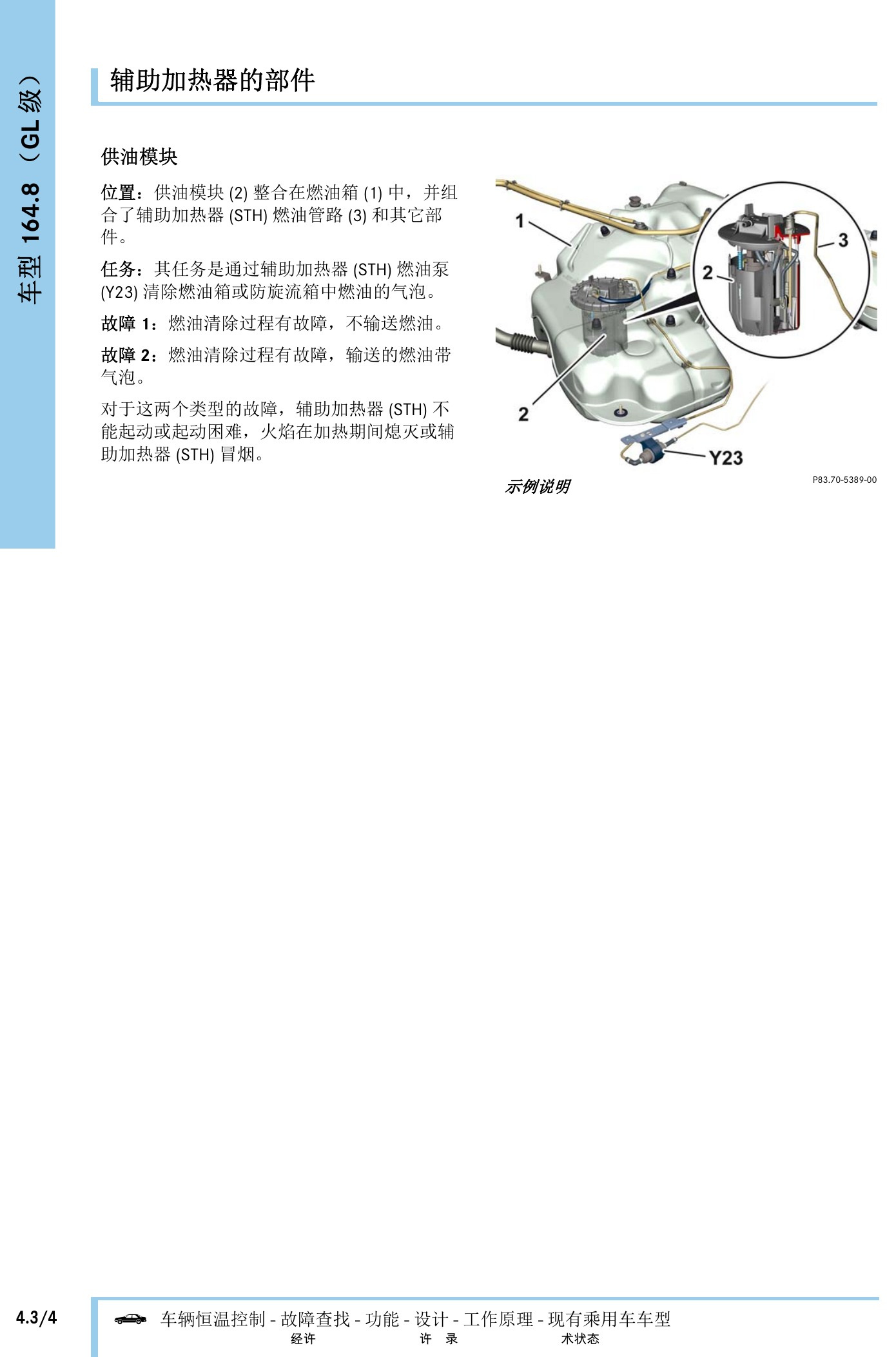

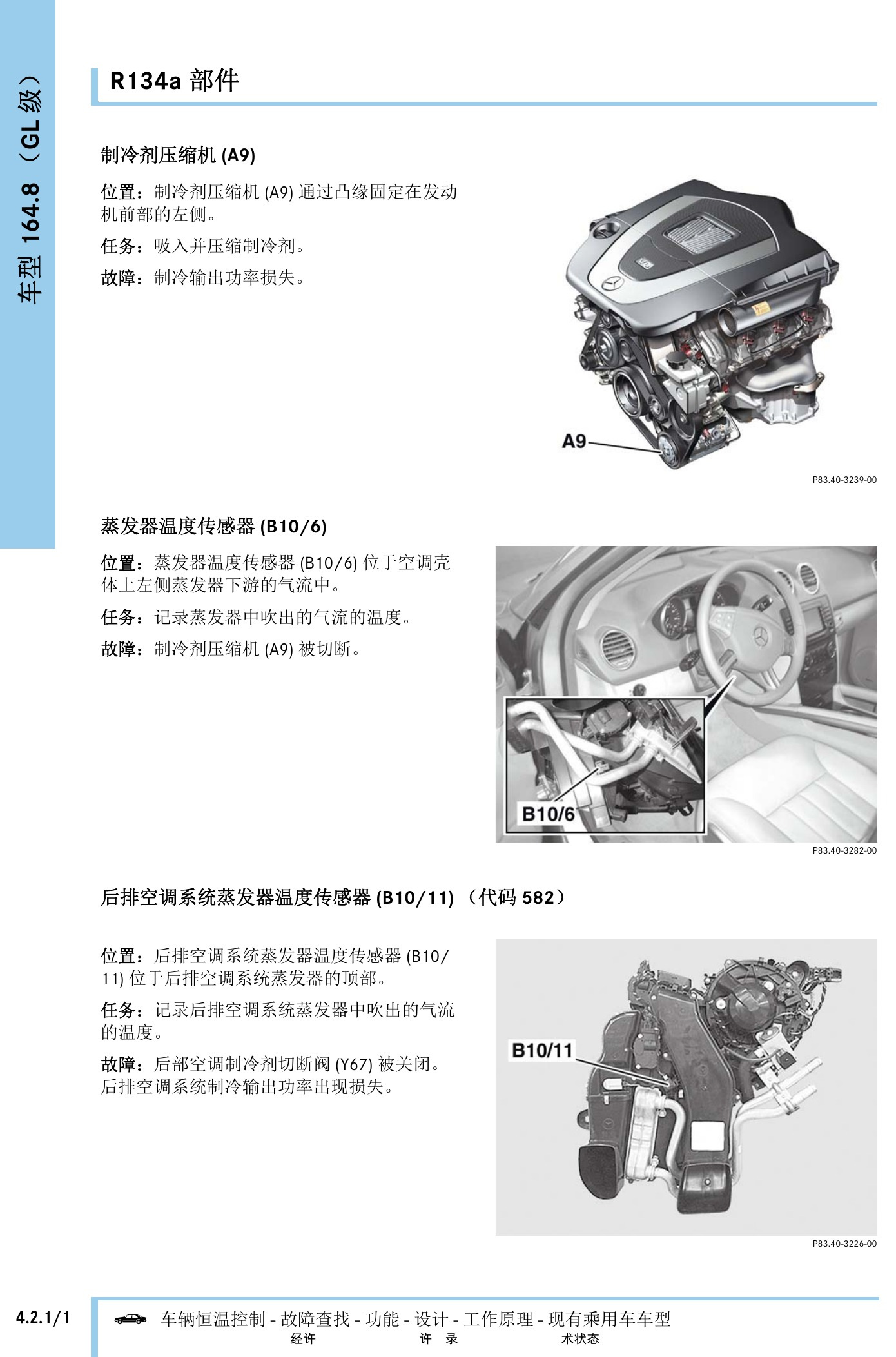

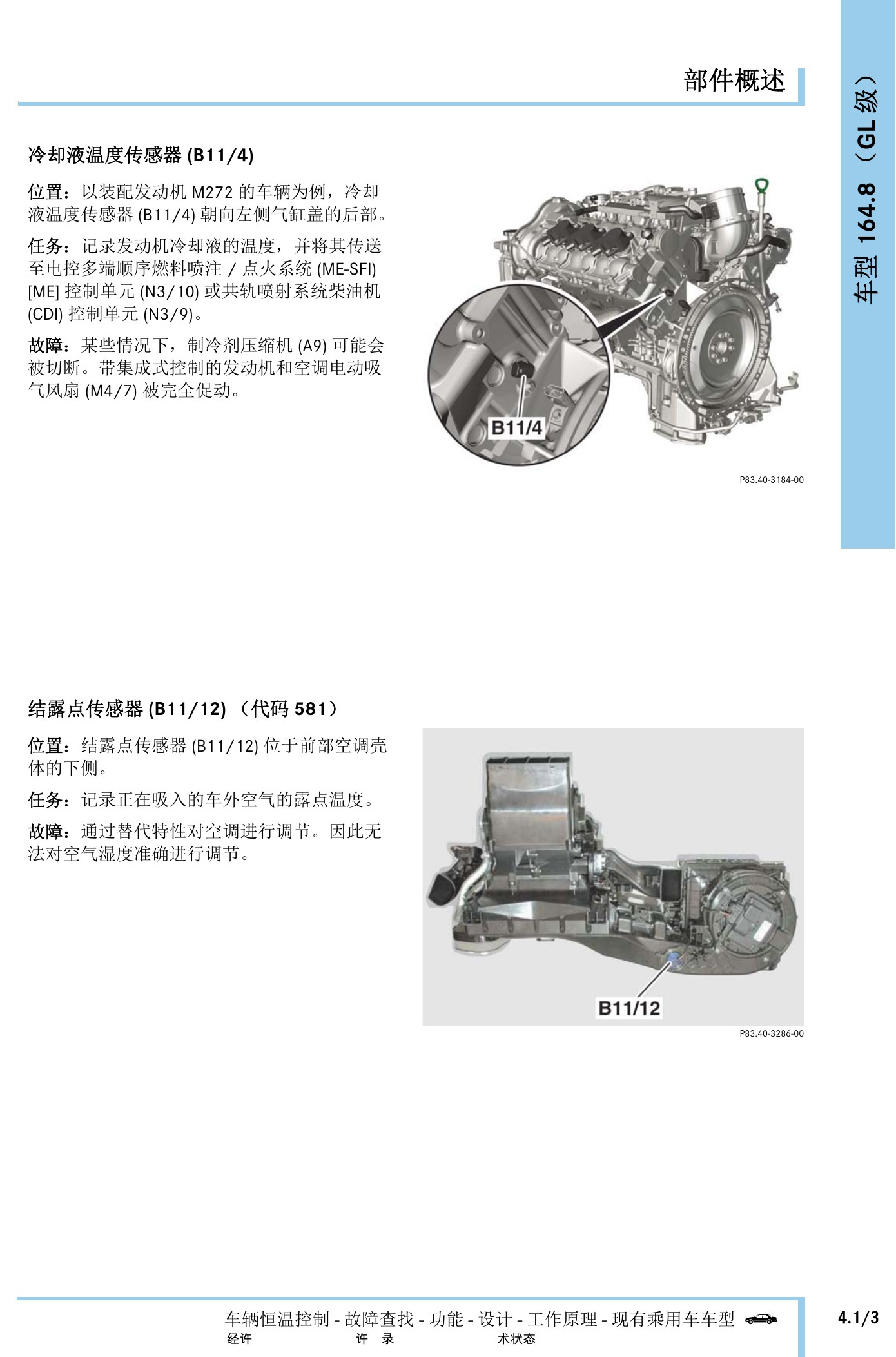

二、X164 GL级恒温控制资料

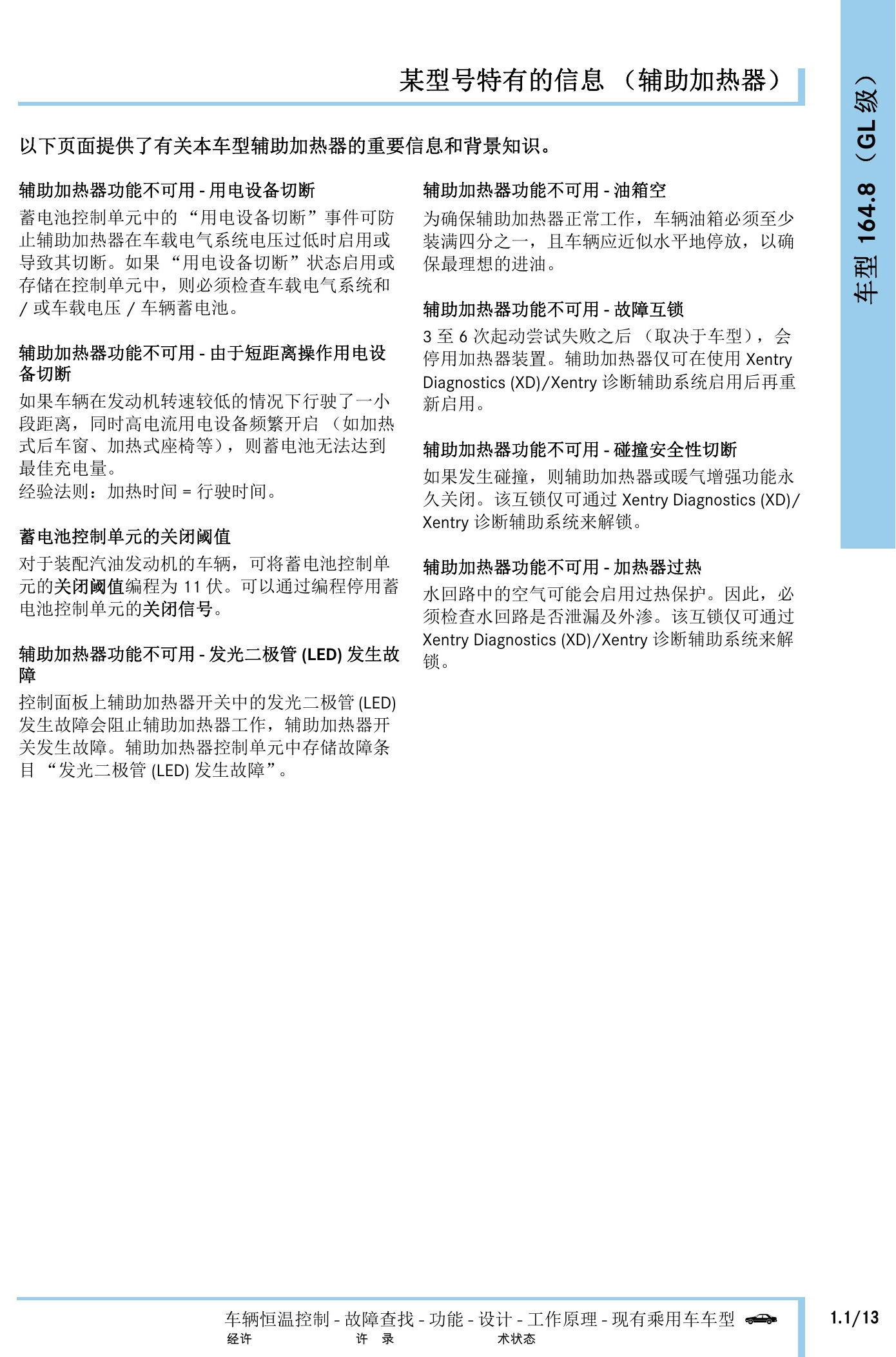

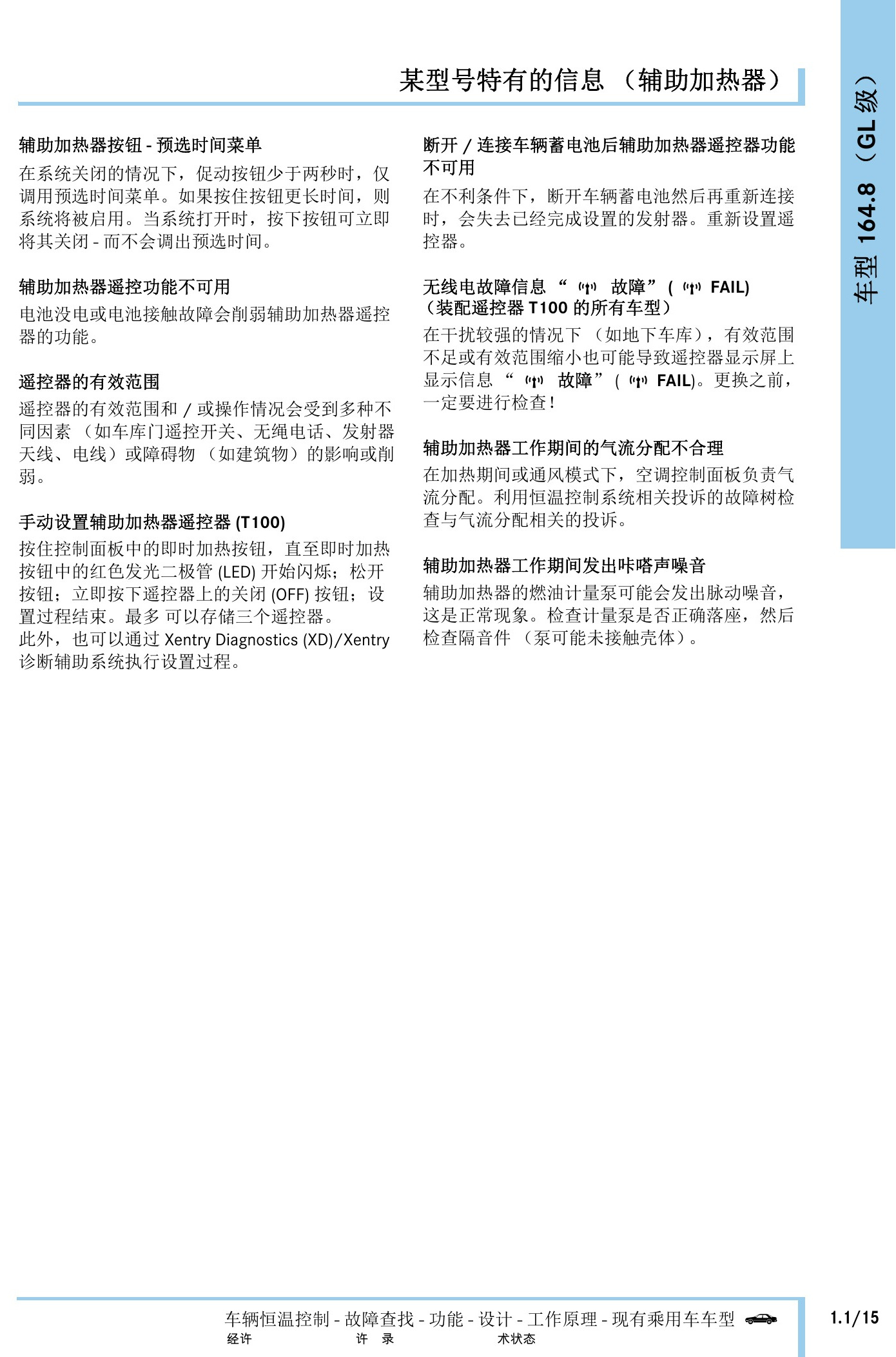

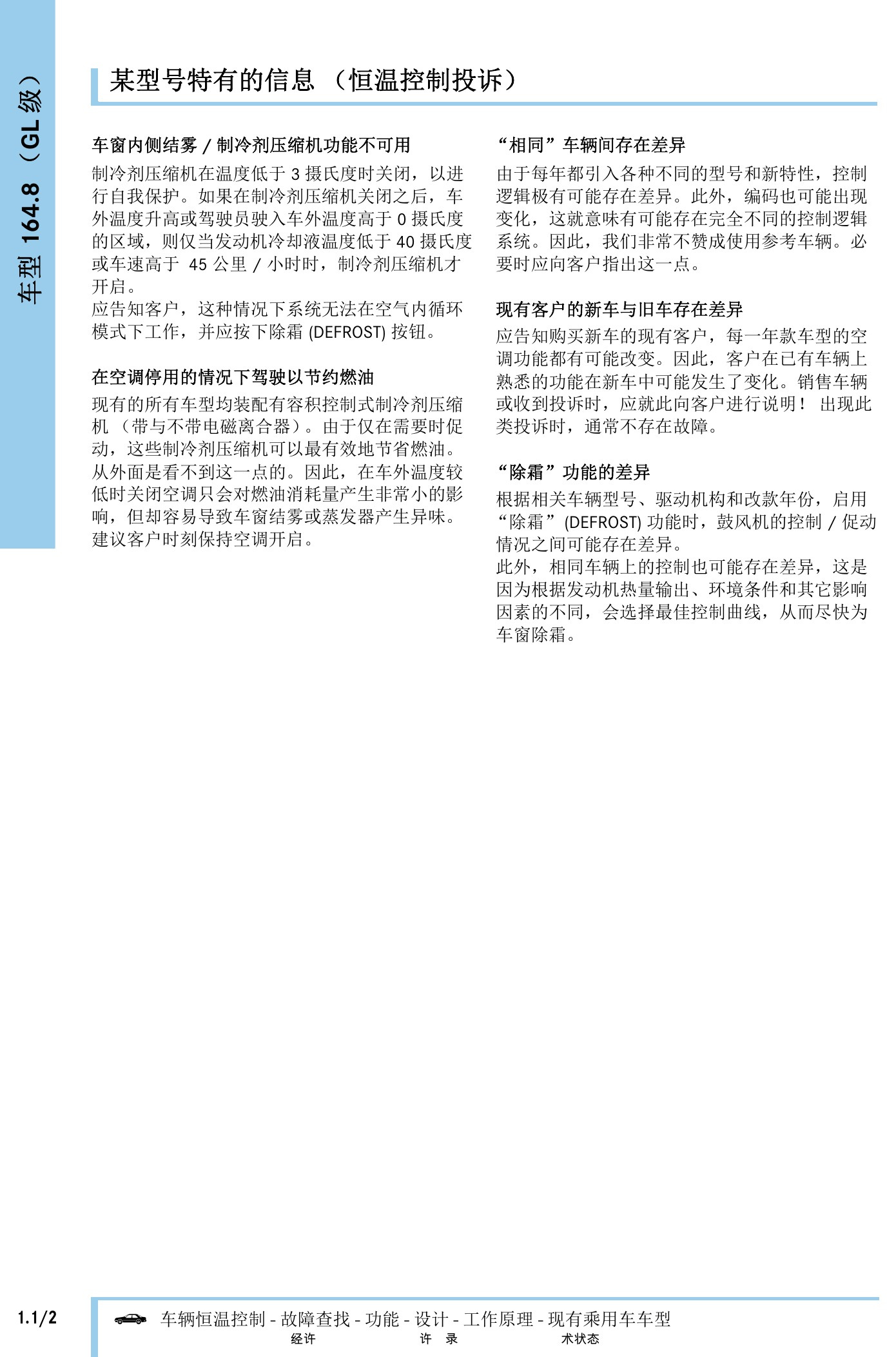

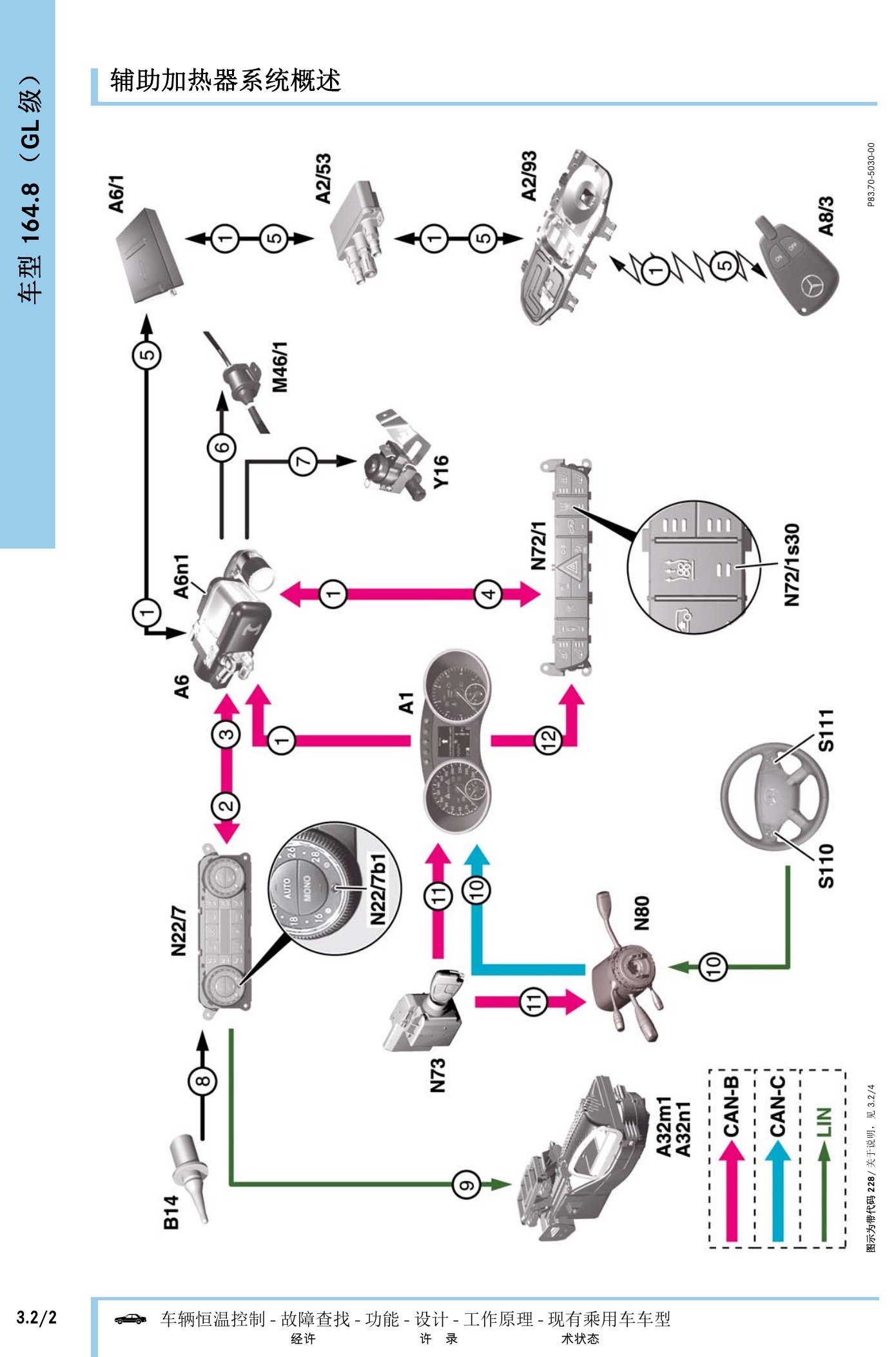

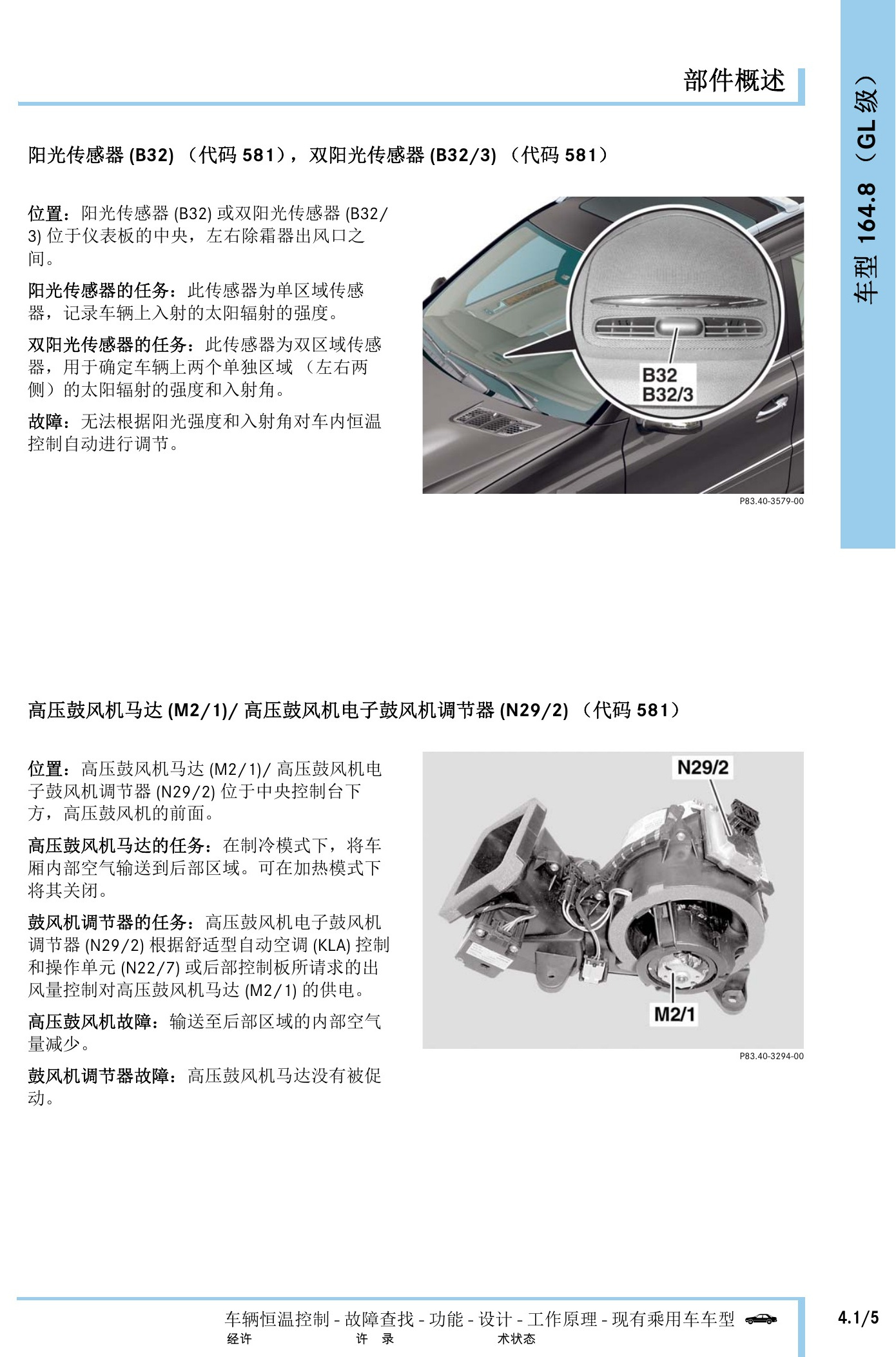

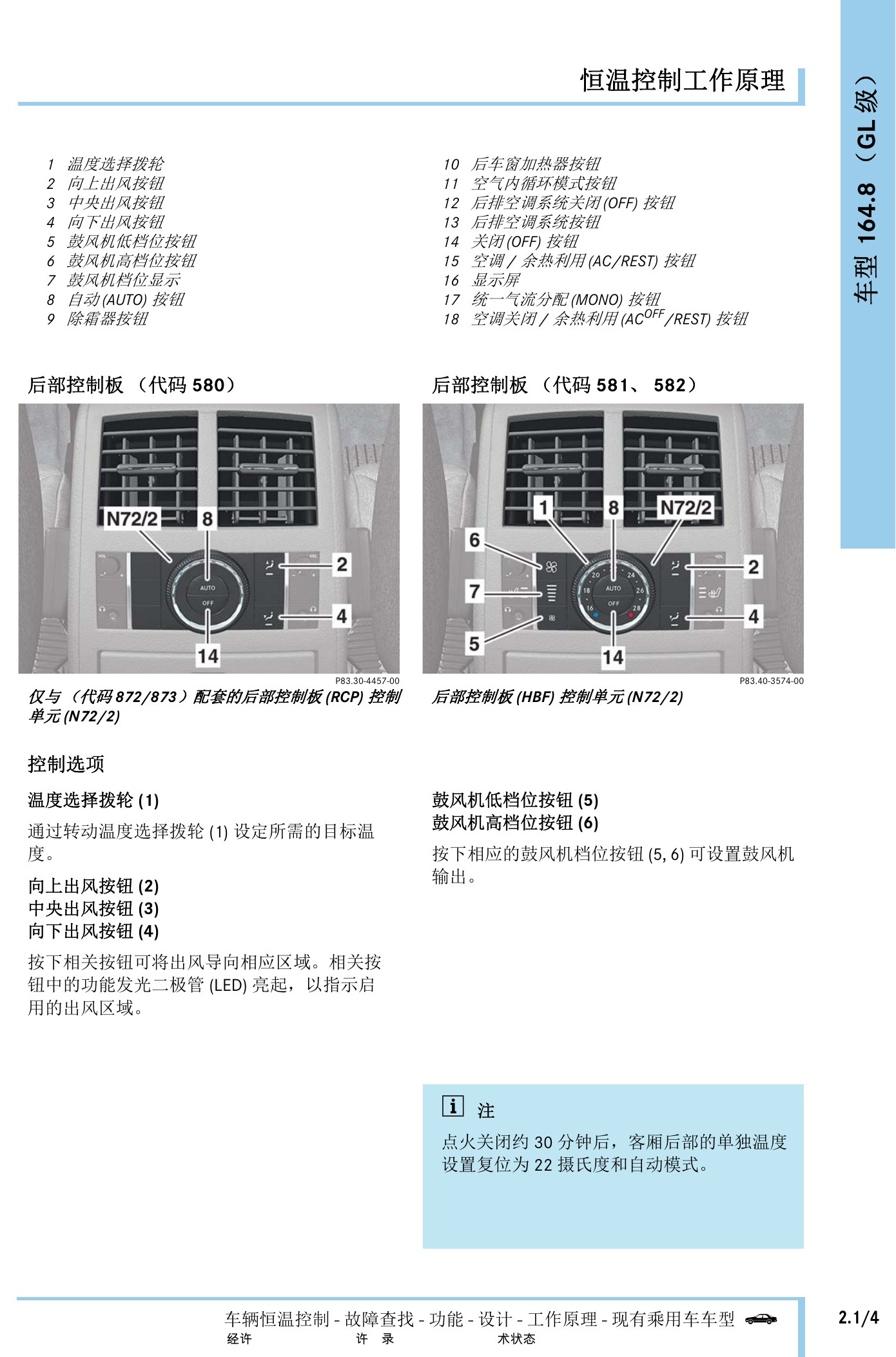

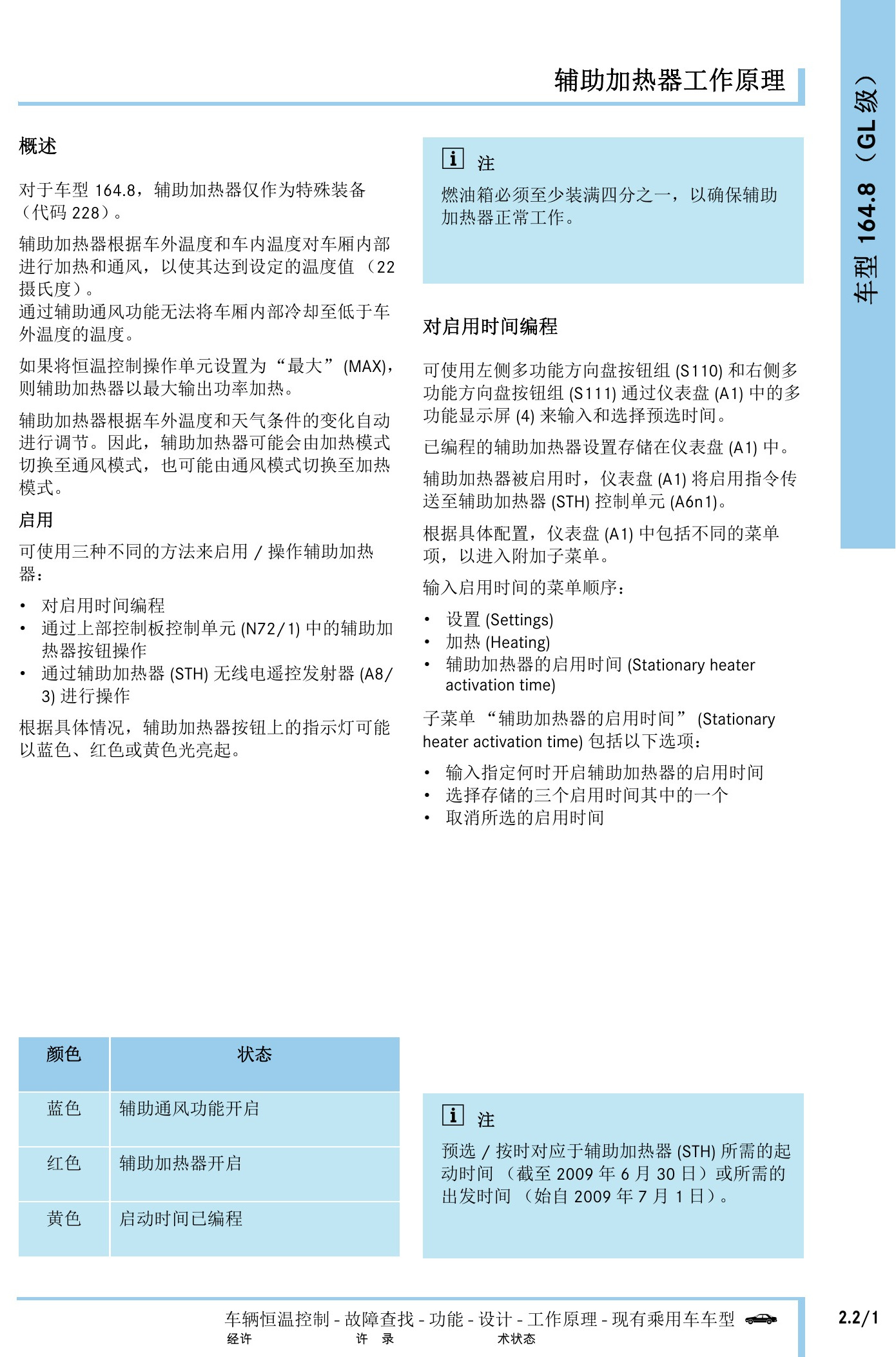

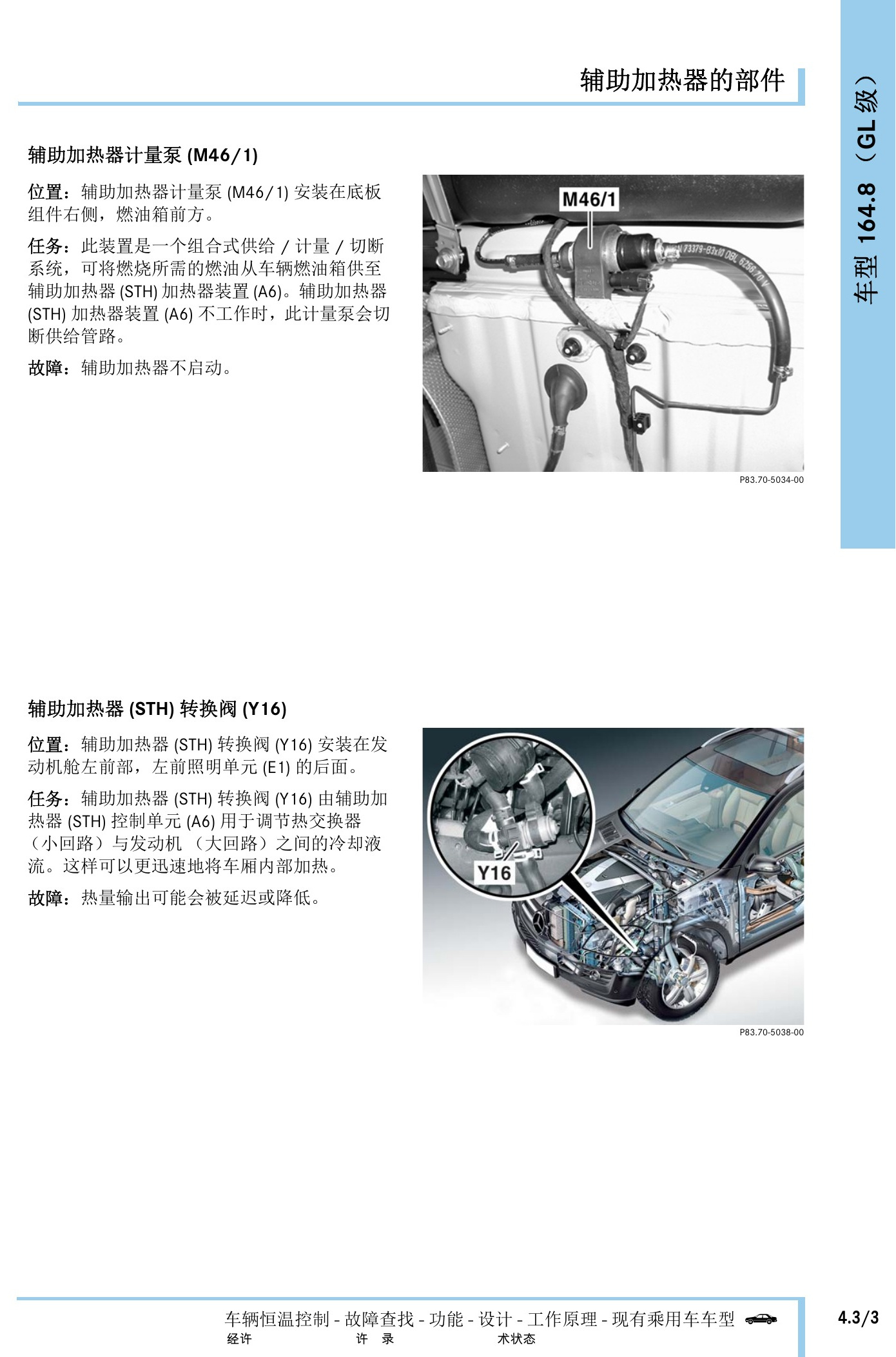

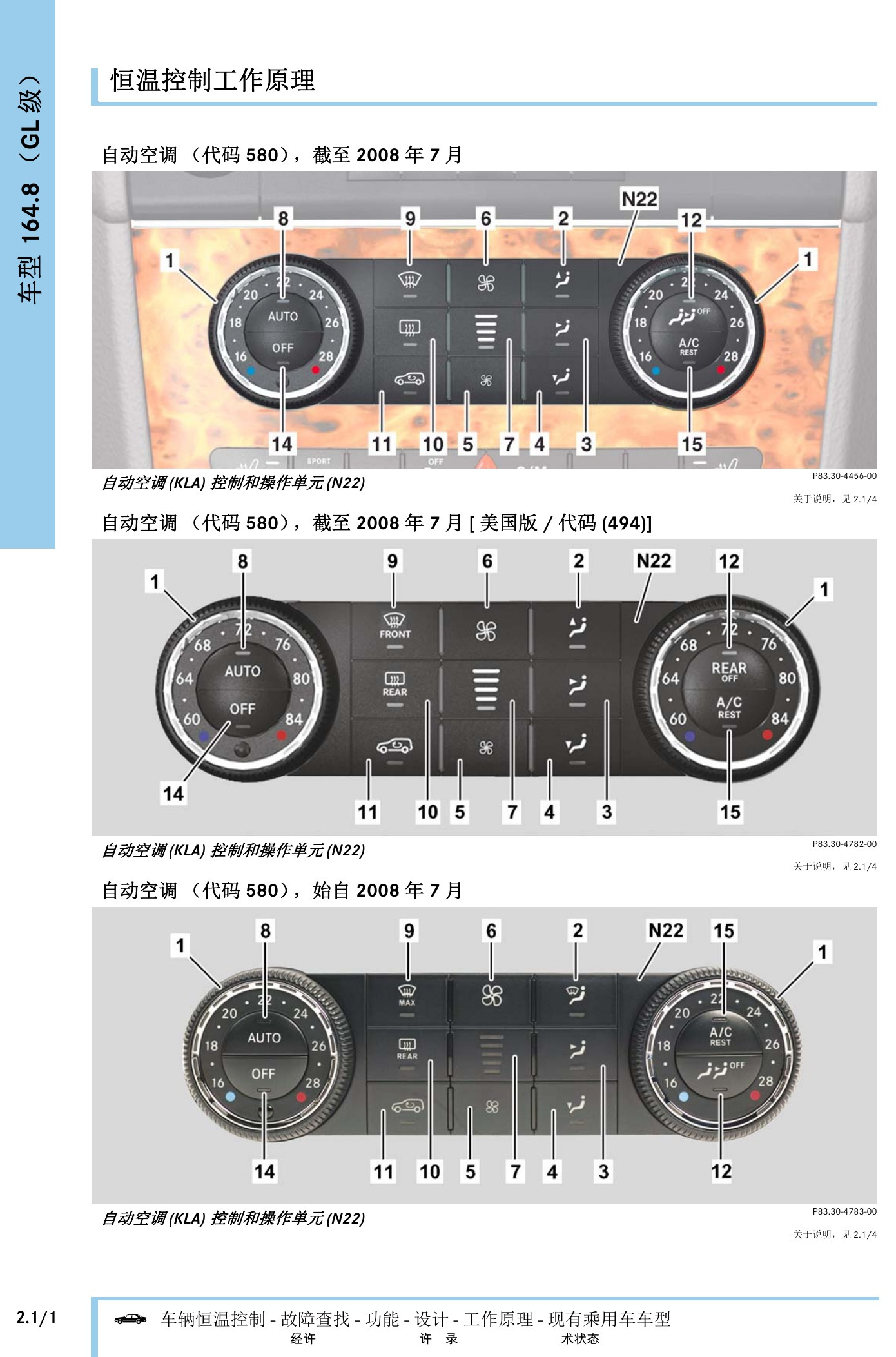

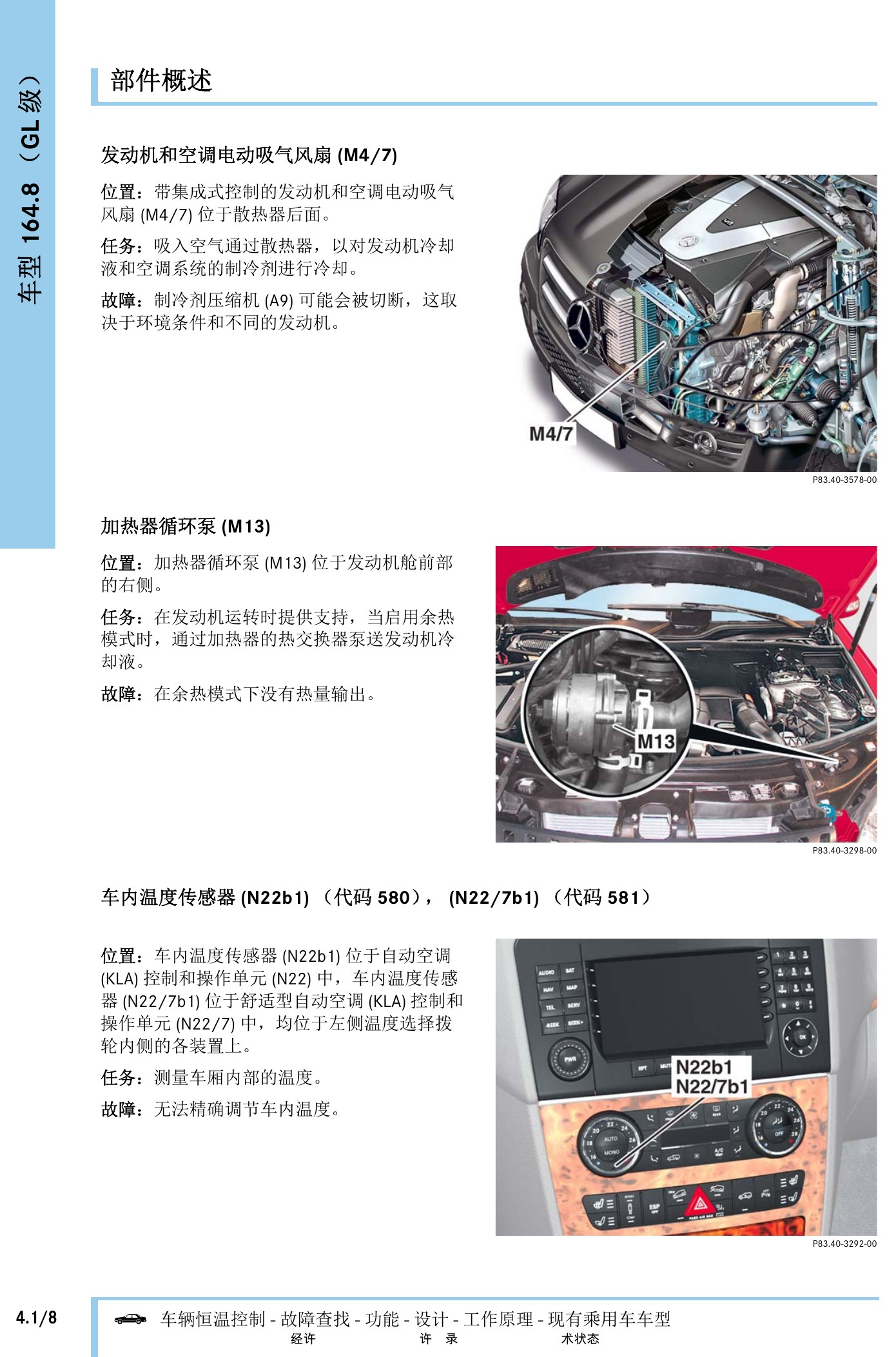

保留GL级空调投诉、控制功能、修理与辅助加热器信息，以及系统图和主要部件说明。

奔驰车辆恒温控制技术指南原第175页。
奔驰车辆恒温控制技术指南原第176页。

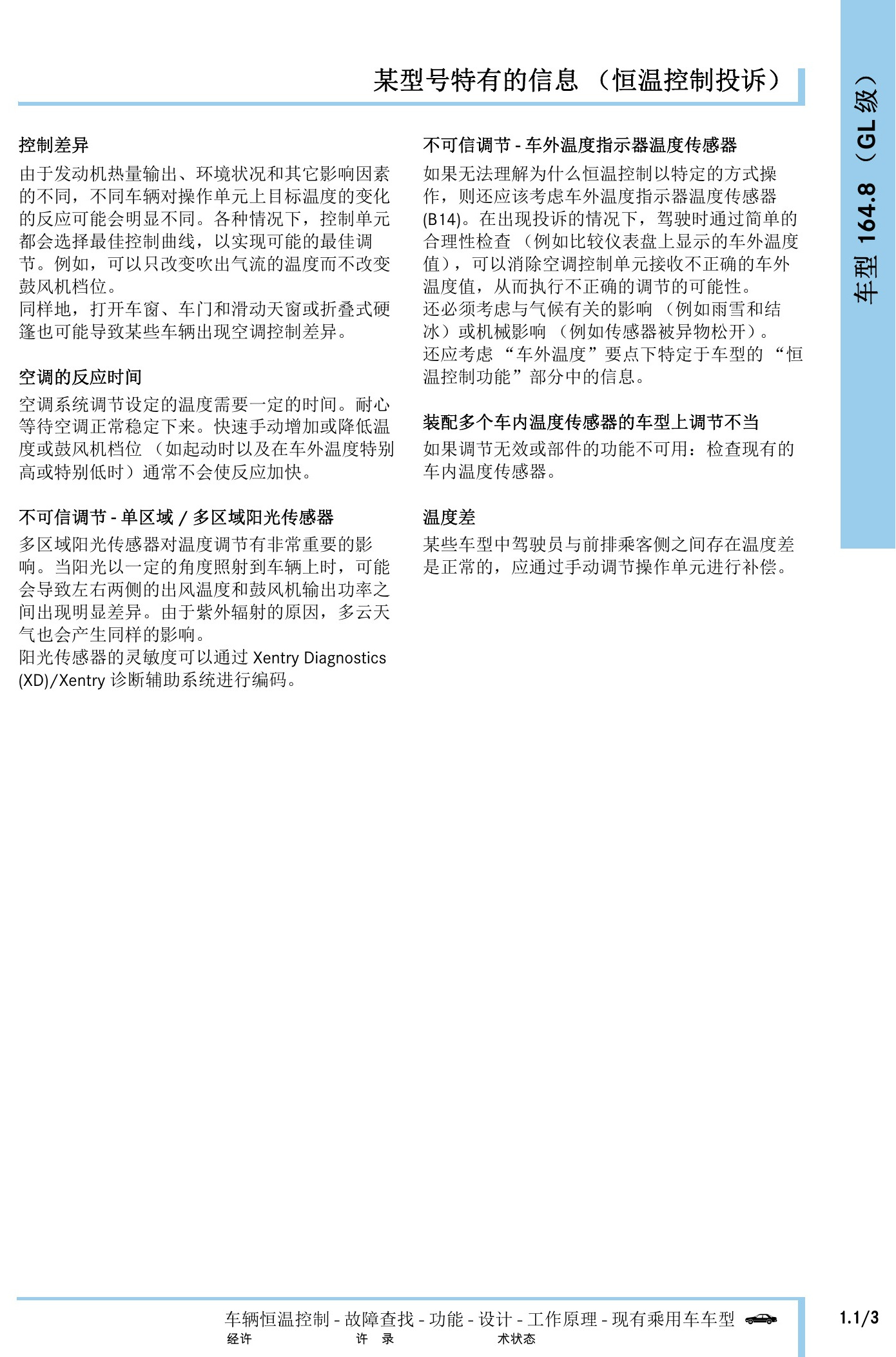

奔驰车辆恒温控制技术指南原第177页。
奔驰车辆恒温控制技术指南原第178页。

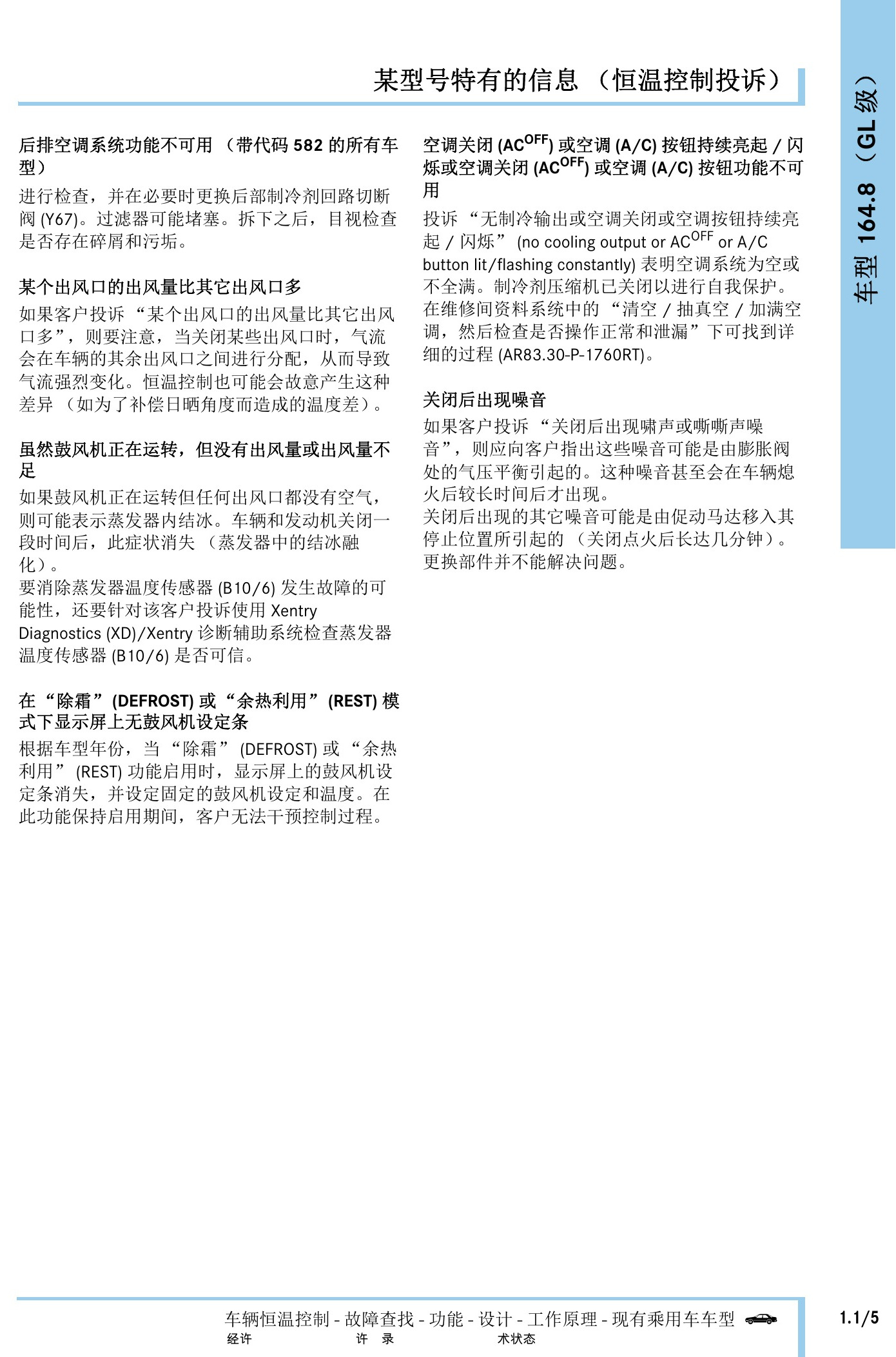

奔驰车辆恒温控制技术指南原第179页。
奔驰车辆恒温控制技术指南原第180页。

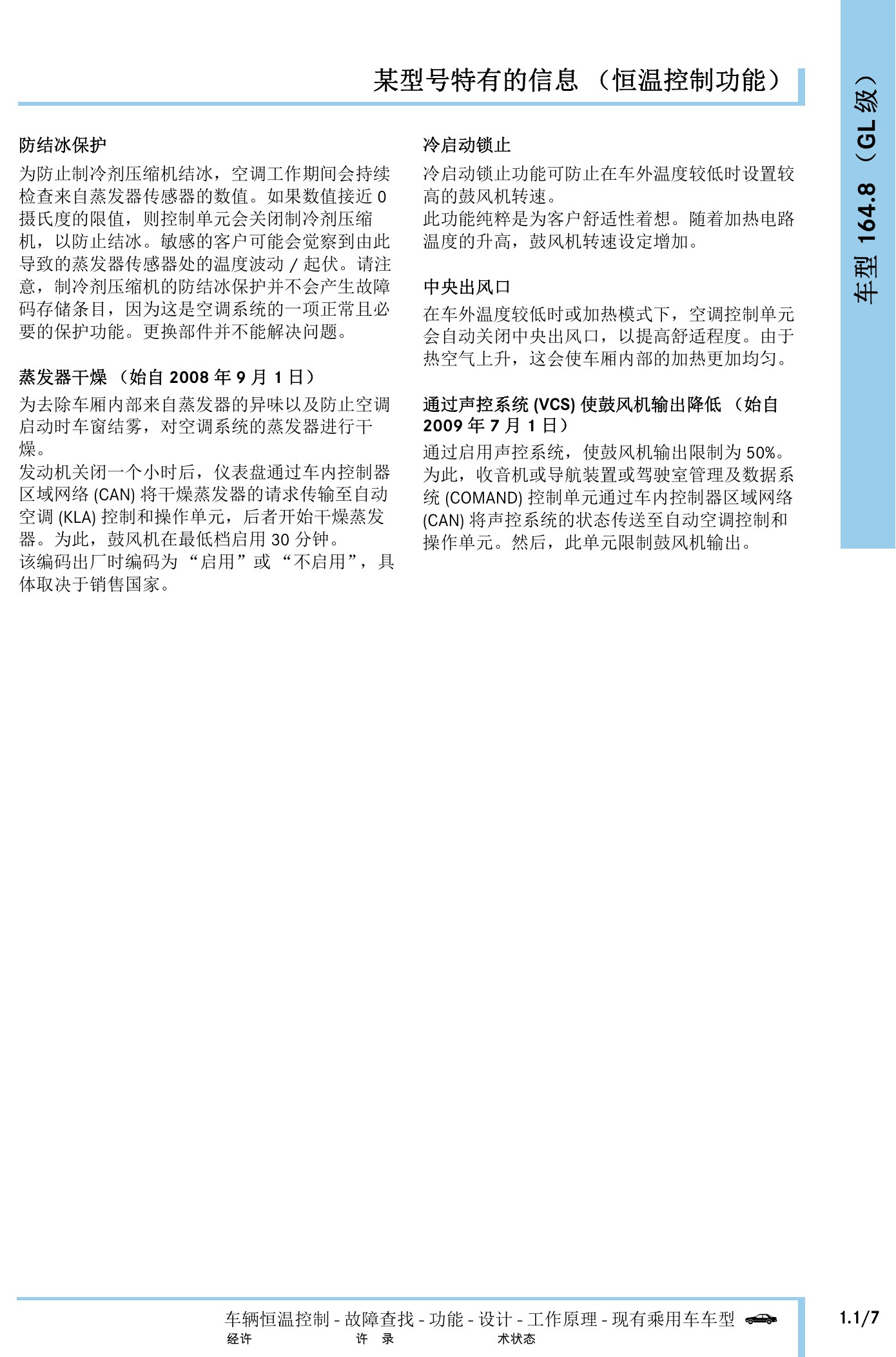

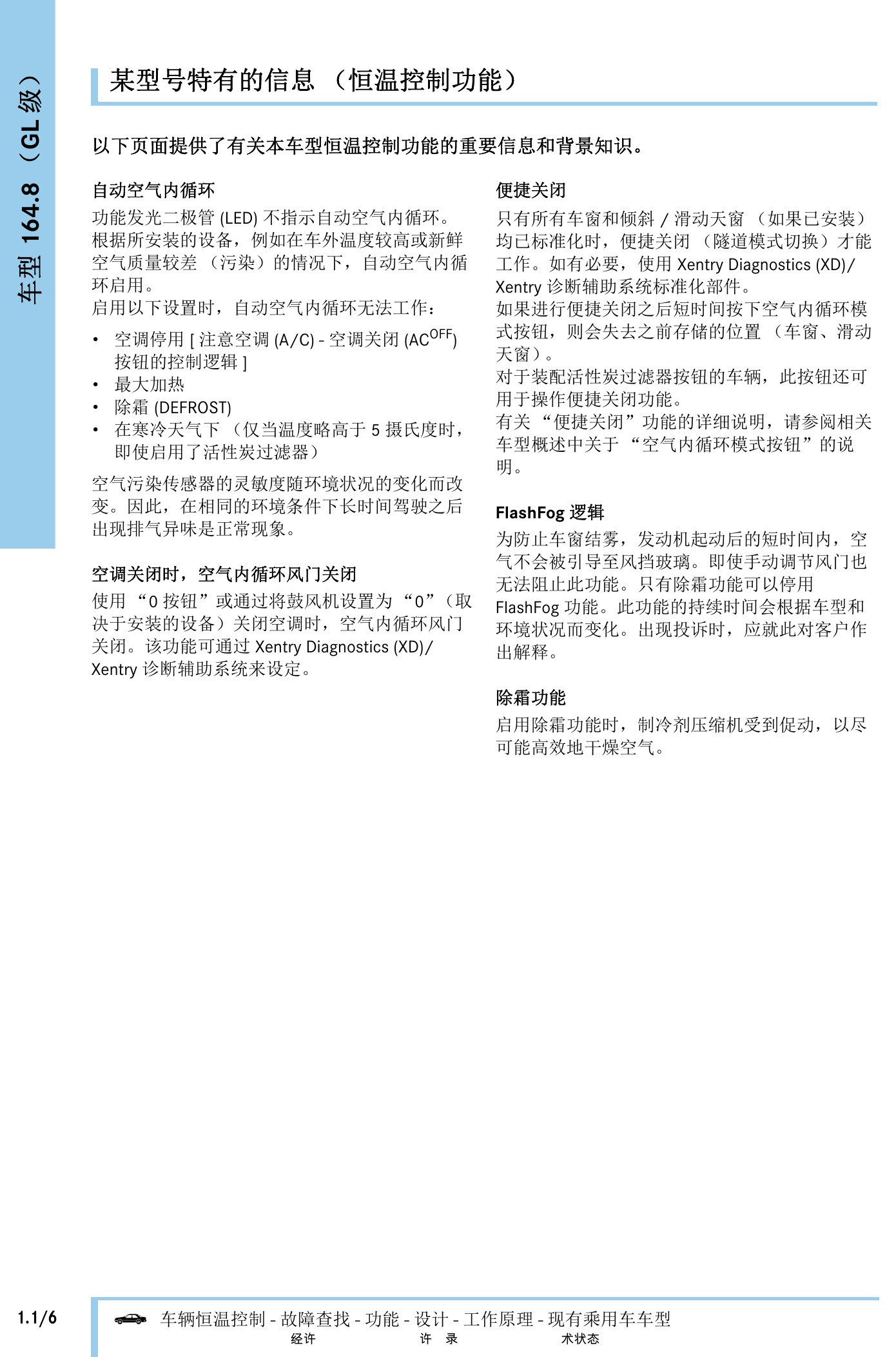

奔驰车辆恒温控制技术指南原第181页。

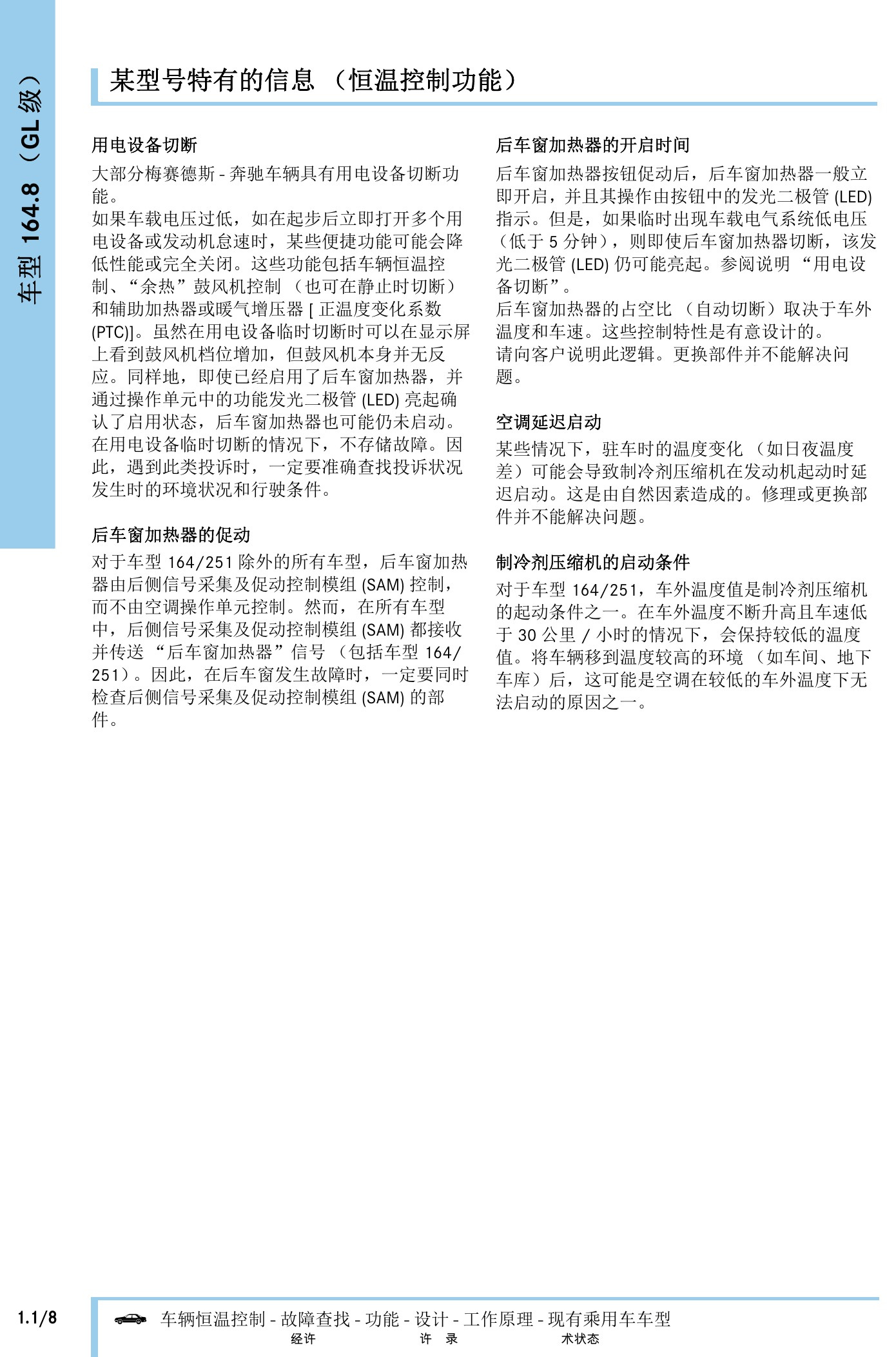

奔驰车辆恒温控制技术指南原第182页。

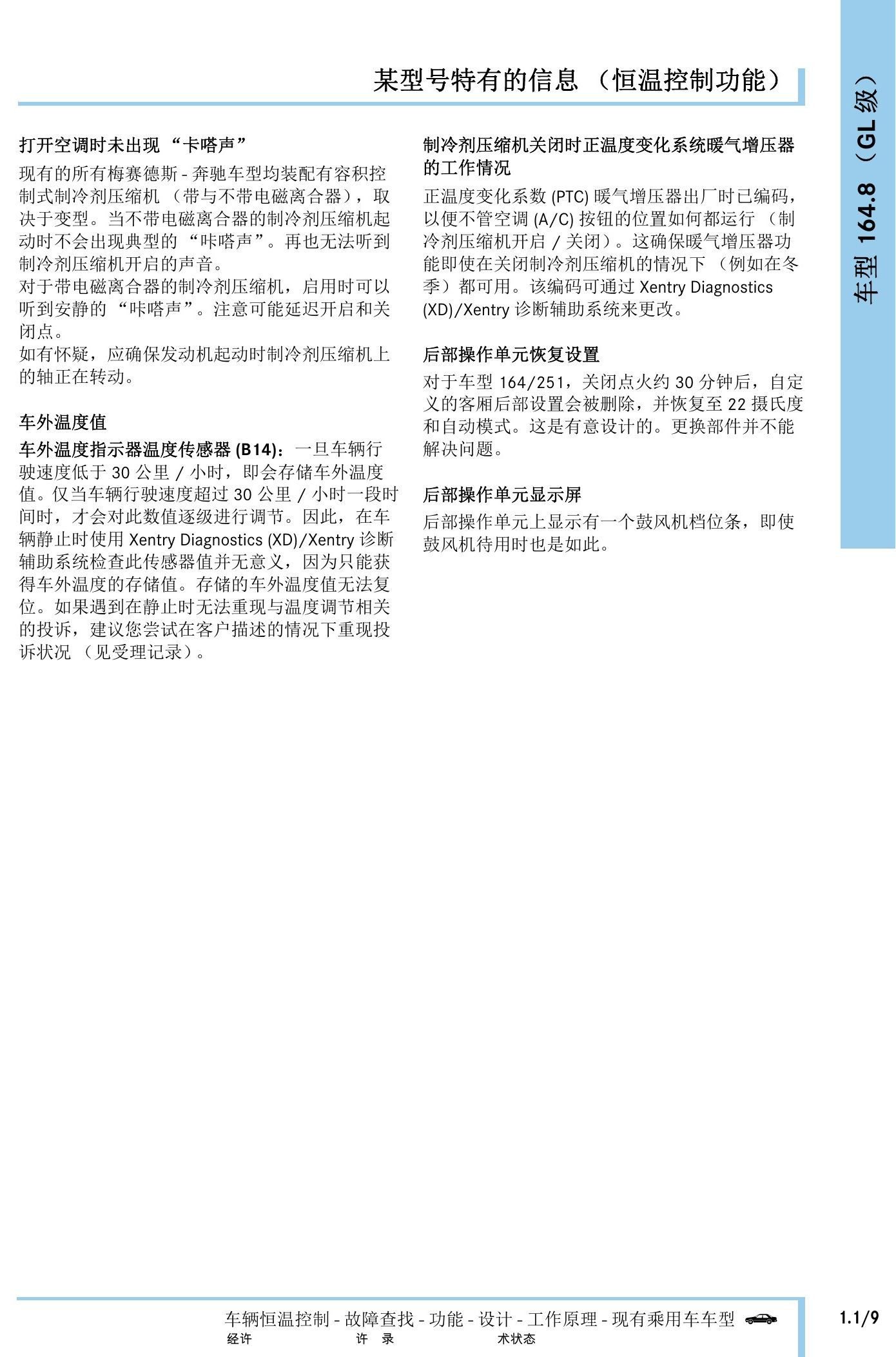

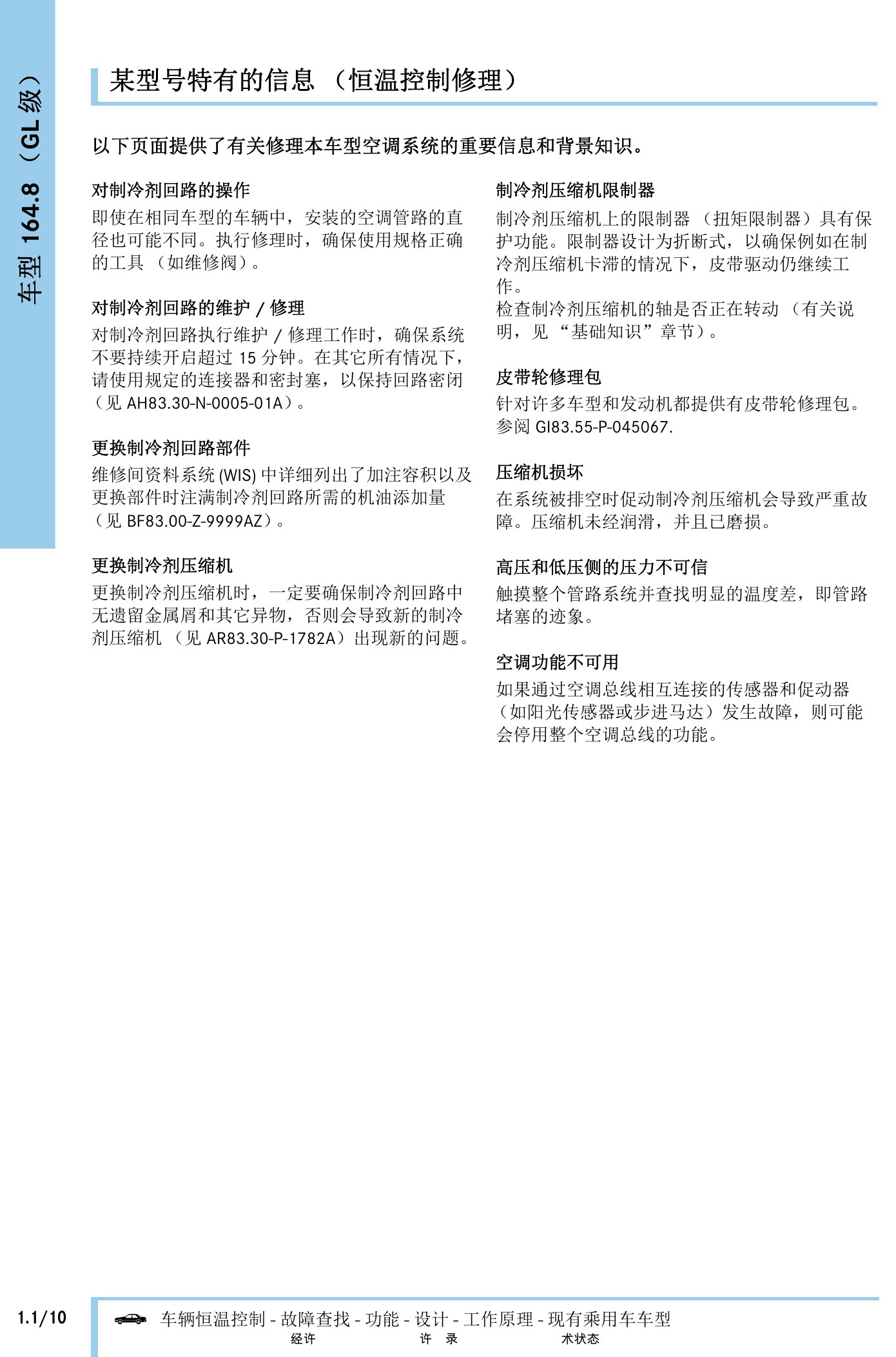

奔驰车辆恒温控制技术指南原第183页。
奔驰车辆恒温控制技术指南原第184页。
奔驰车辆恒温控制技术指南原第185页。
奔驰车辆恒温控制技术指南原第186页。
奔驰车辆恒温控制技术指南原第187页。
奔驰车辆恒温控制技术指南原第188页。

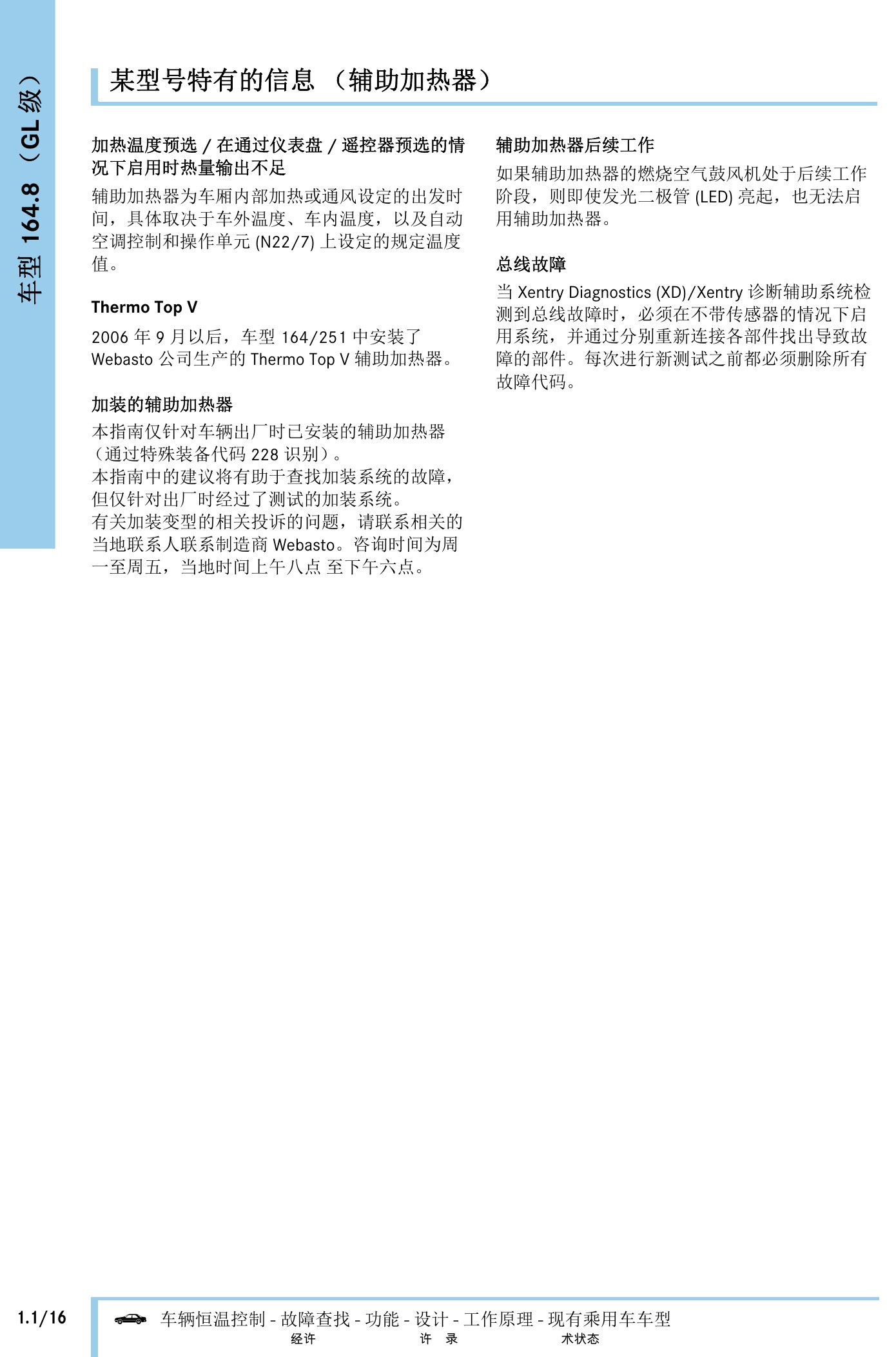

奔驰车辆恒温控制技术指南原第189页。

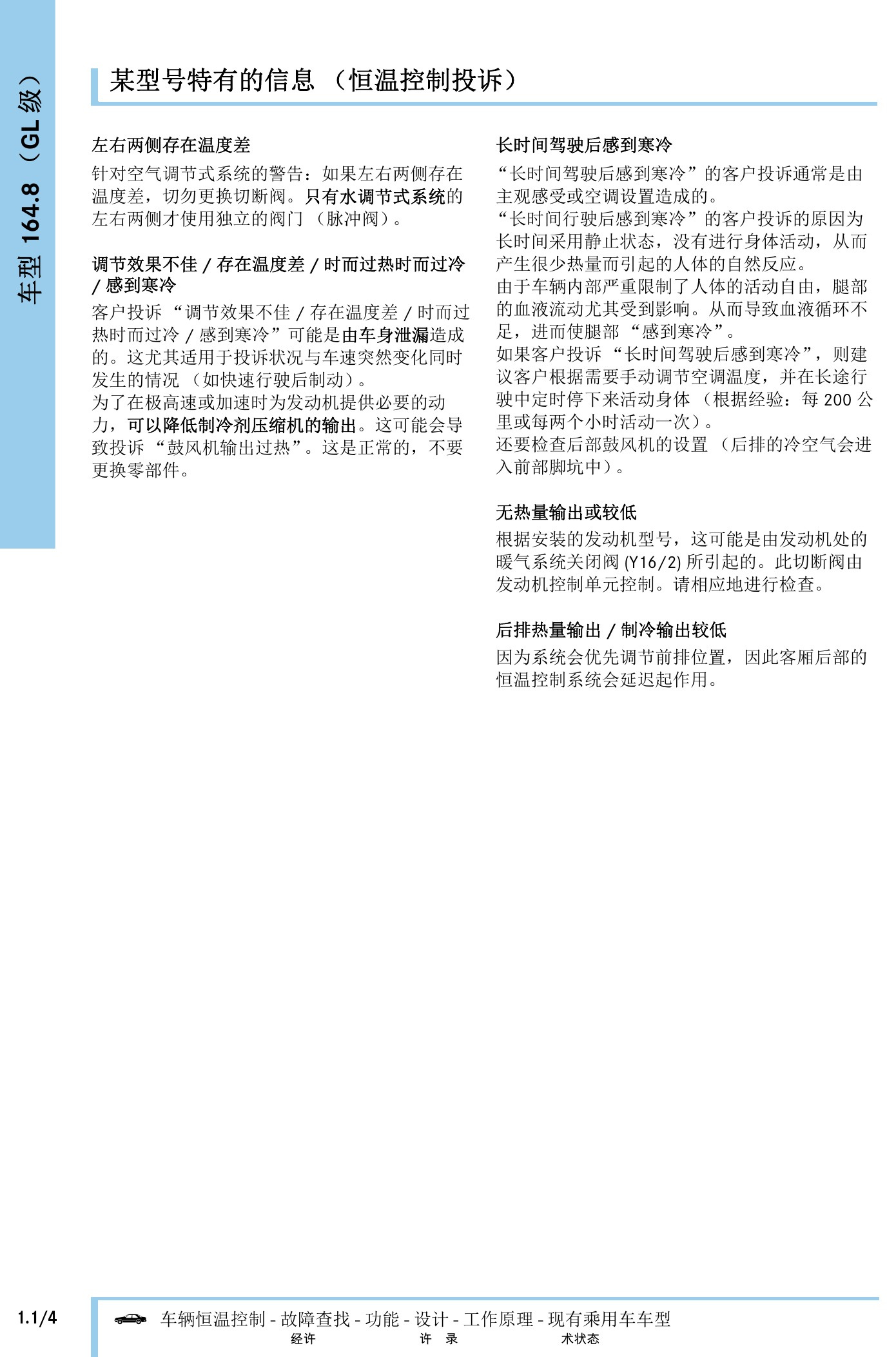

奔驰车辆恒温控制技术指南原第190页。
奔驰车辆恒温控制技术指南原第191页。

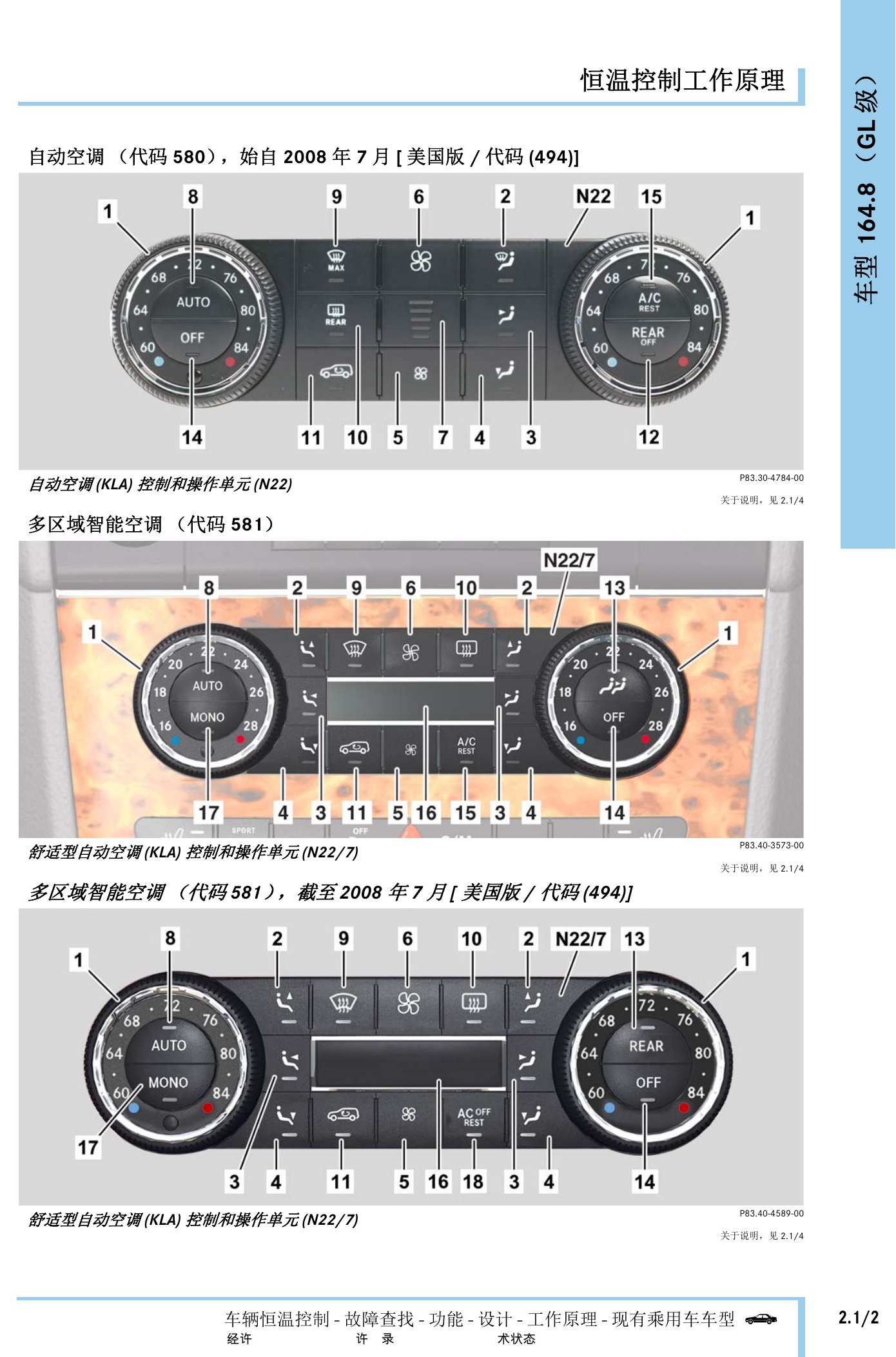

奔驰车辆恒温控制技术指南原第192页。
奔驰车辆恒温控制技术指南原第193页。

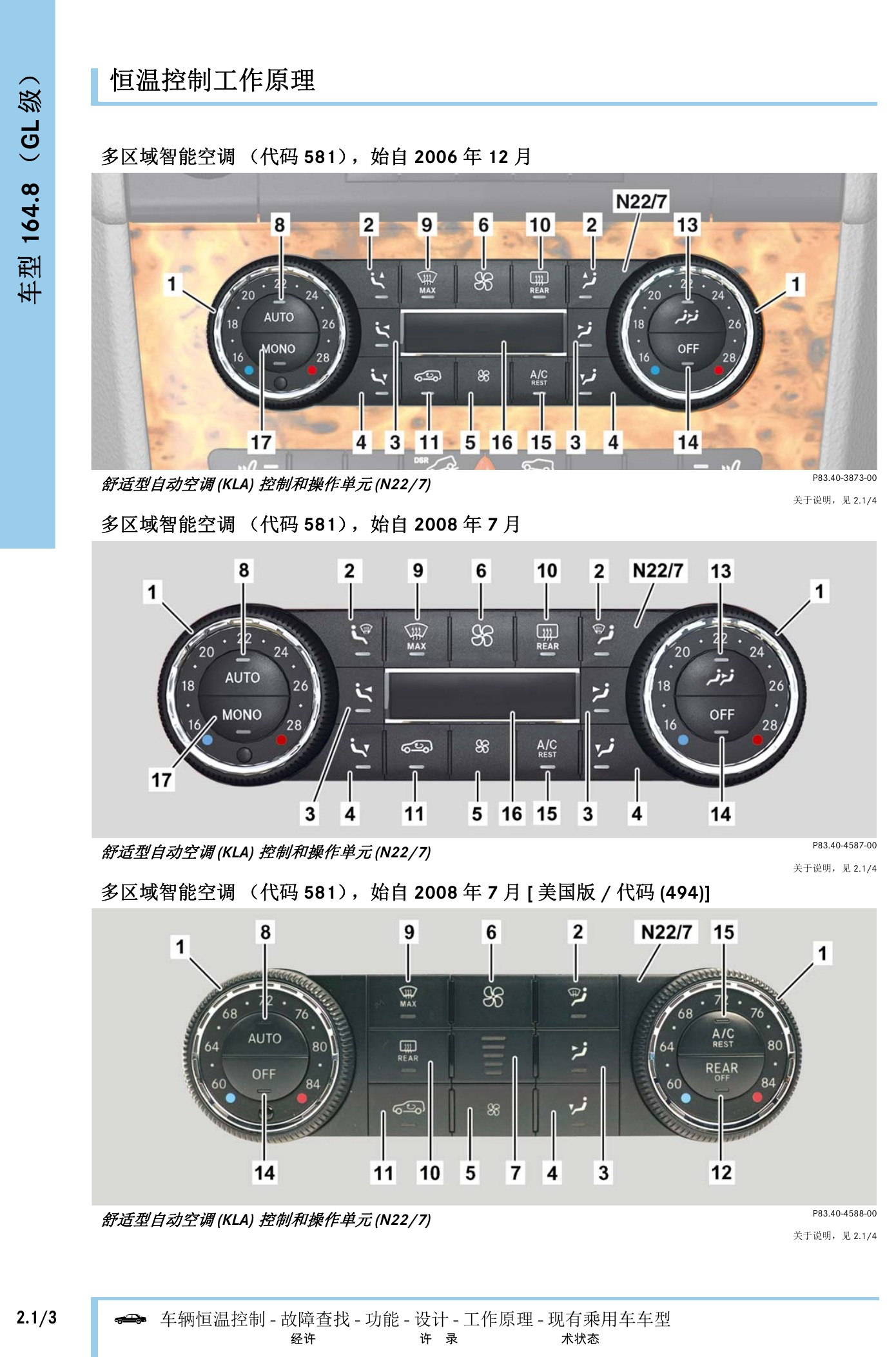

奔驰车辆恒温控制技术指南原第194页。
奔驰车辆恒温控制技术指南原第195页。
奔驰车辆恒温控制技术指南原第196页。

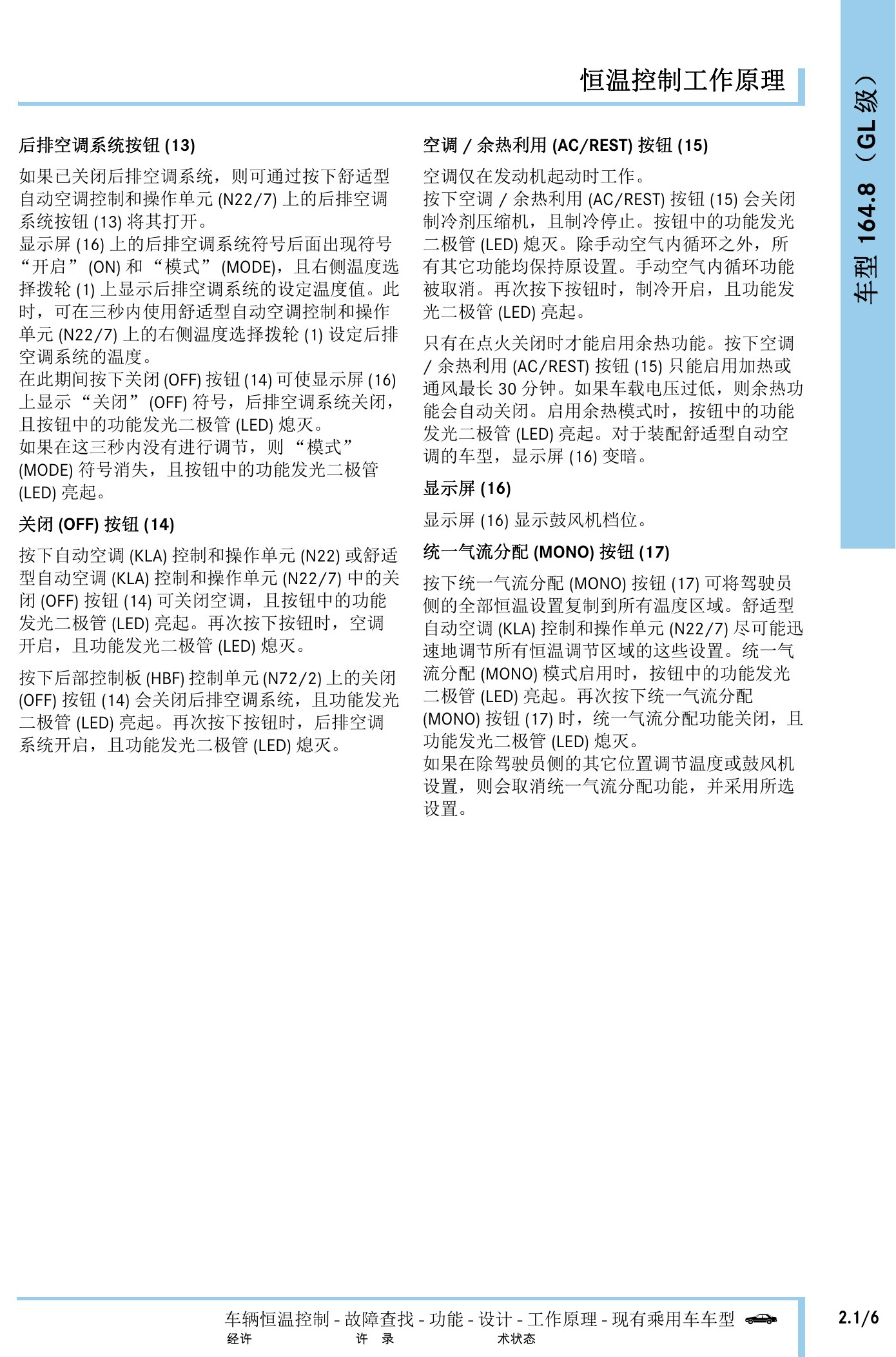

奔驰车辆恒温控制技术指南原第197页。

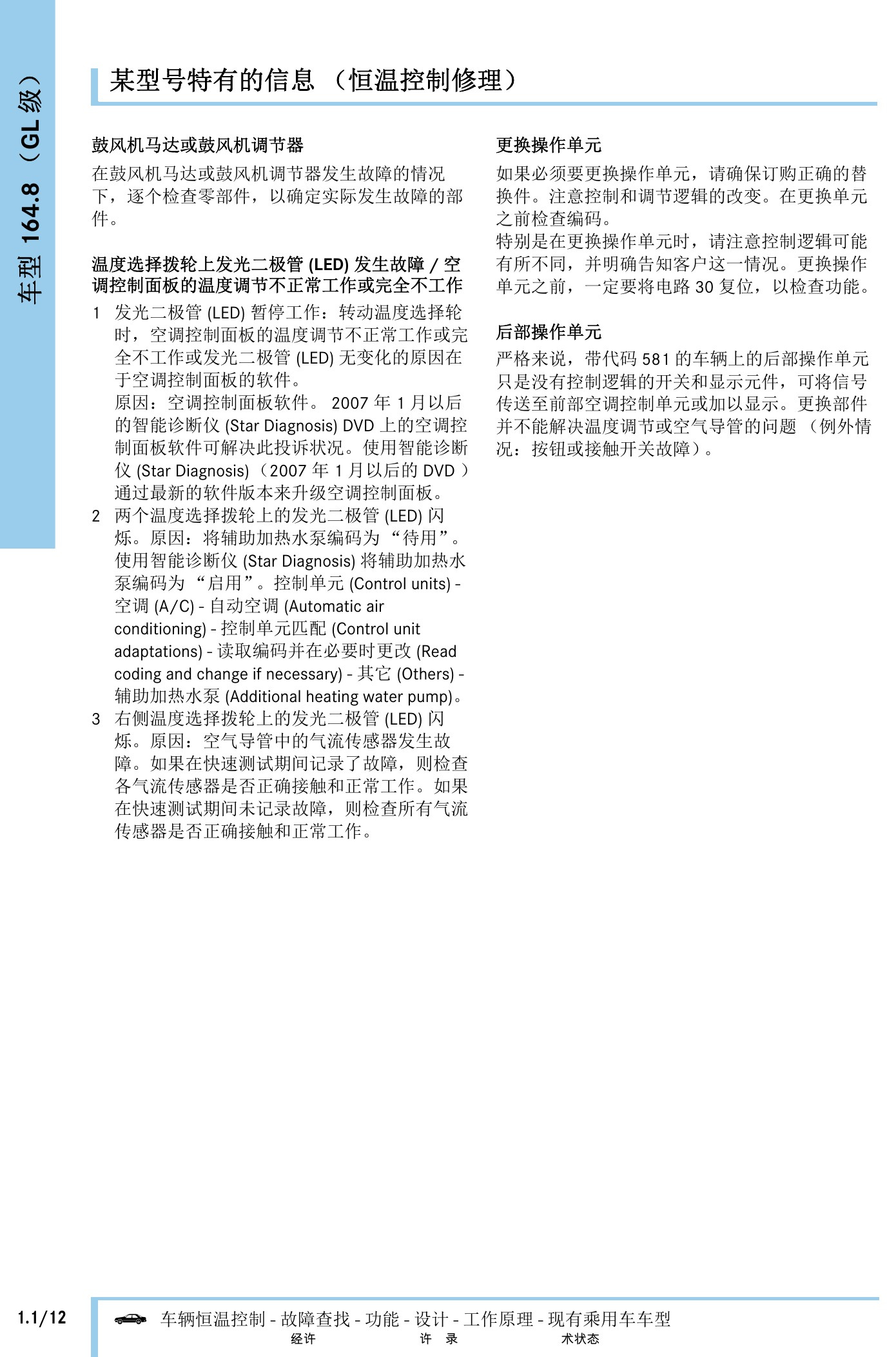

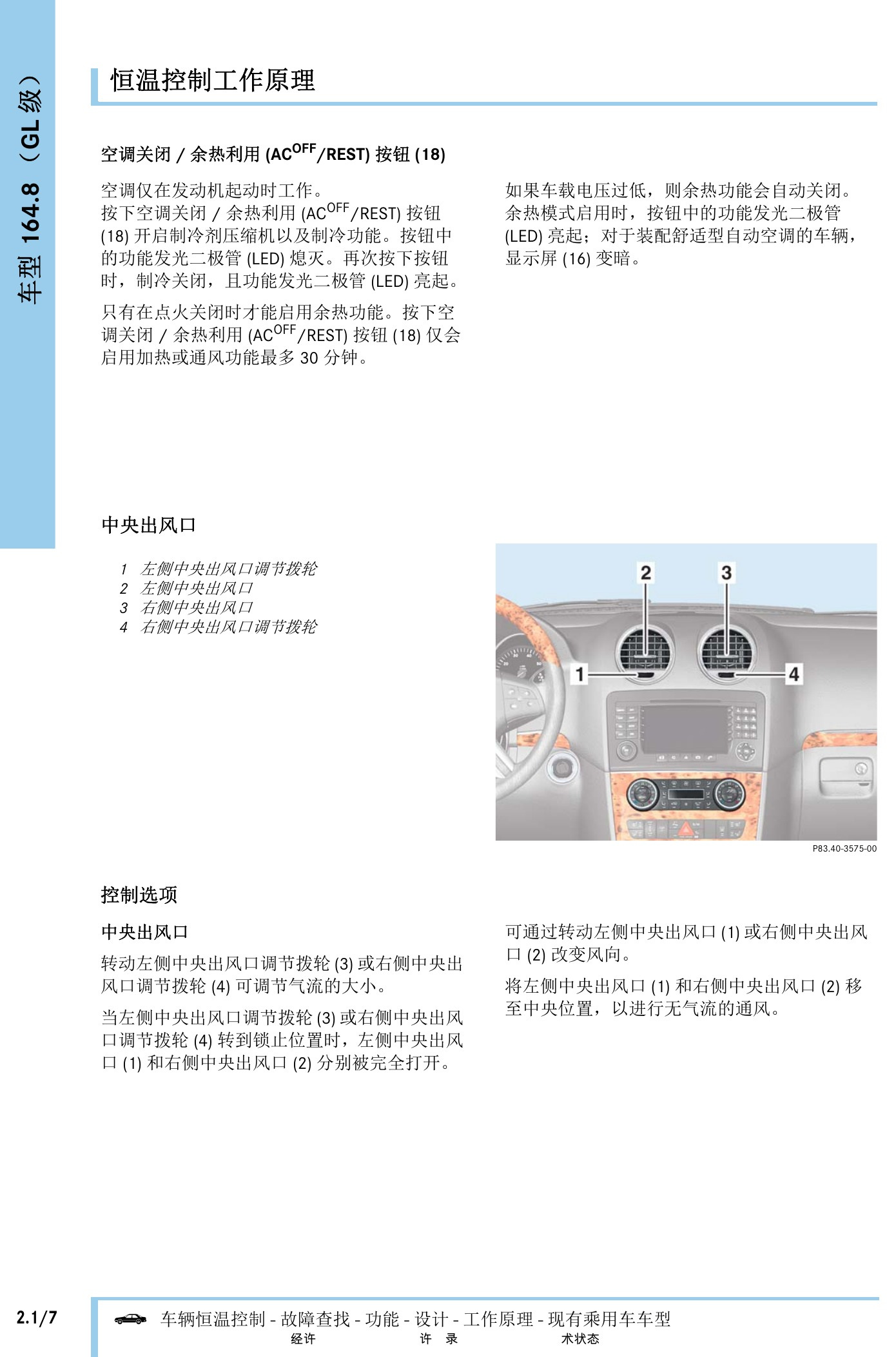

奔驰车辆恒温控制技术指南原第198页。
奔驰车辆恒温控制技术指南原第199页。

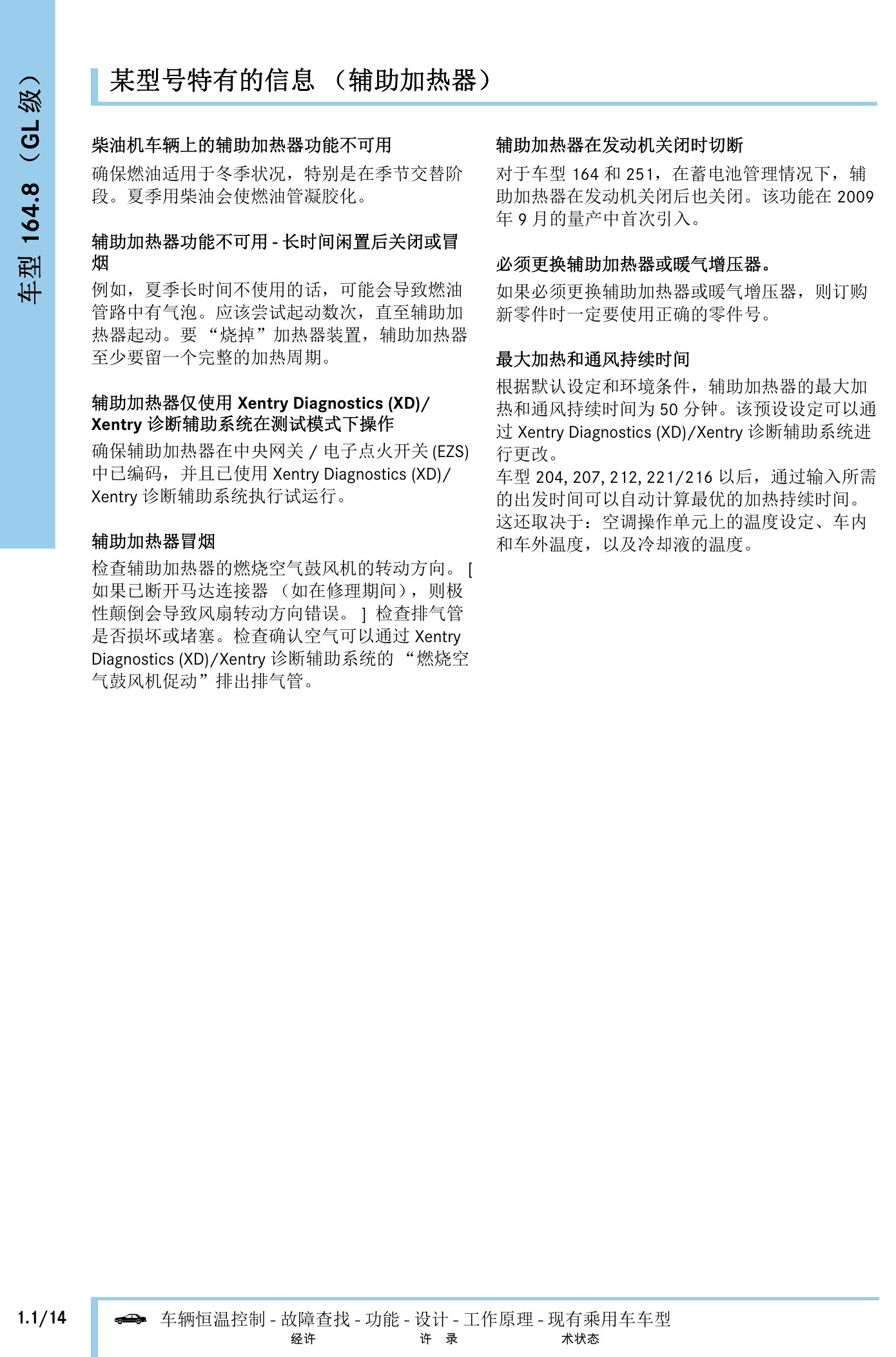

奔驰车辆恒温控制技术指南原第200页。

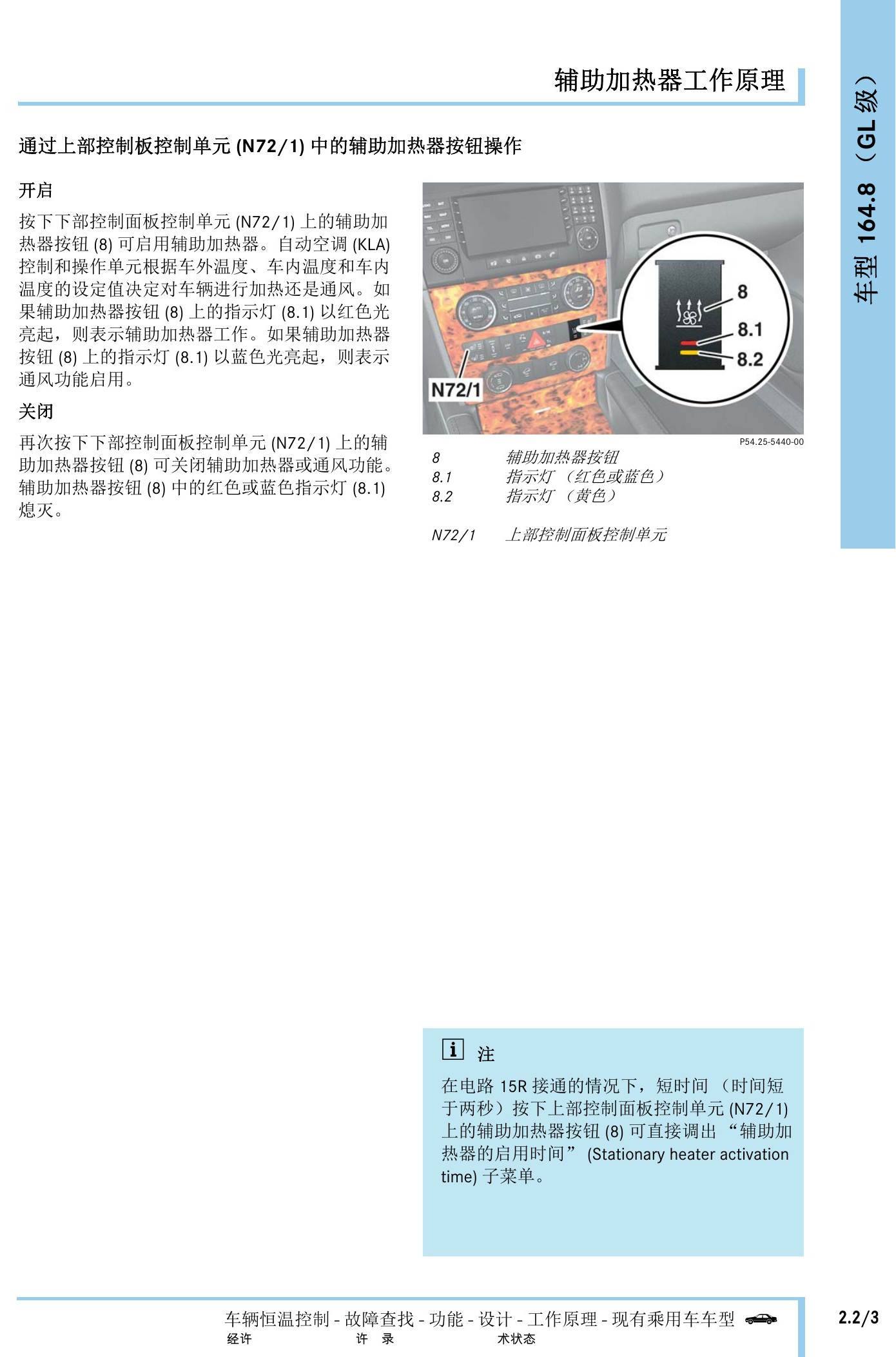

奔驰车辆恒温控制技术指南原第201页。

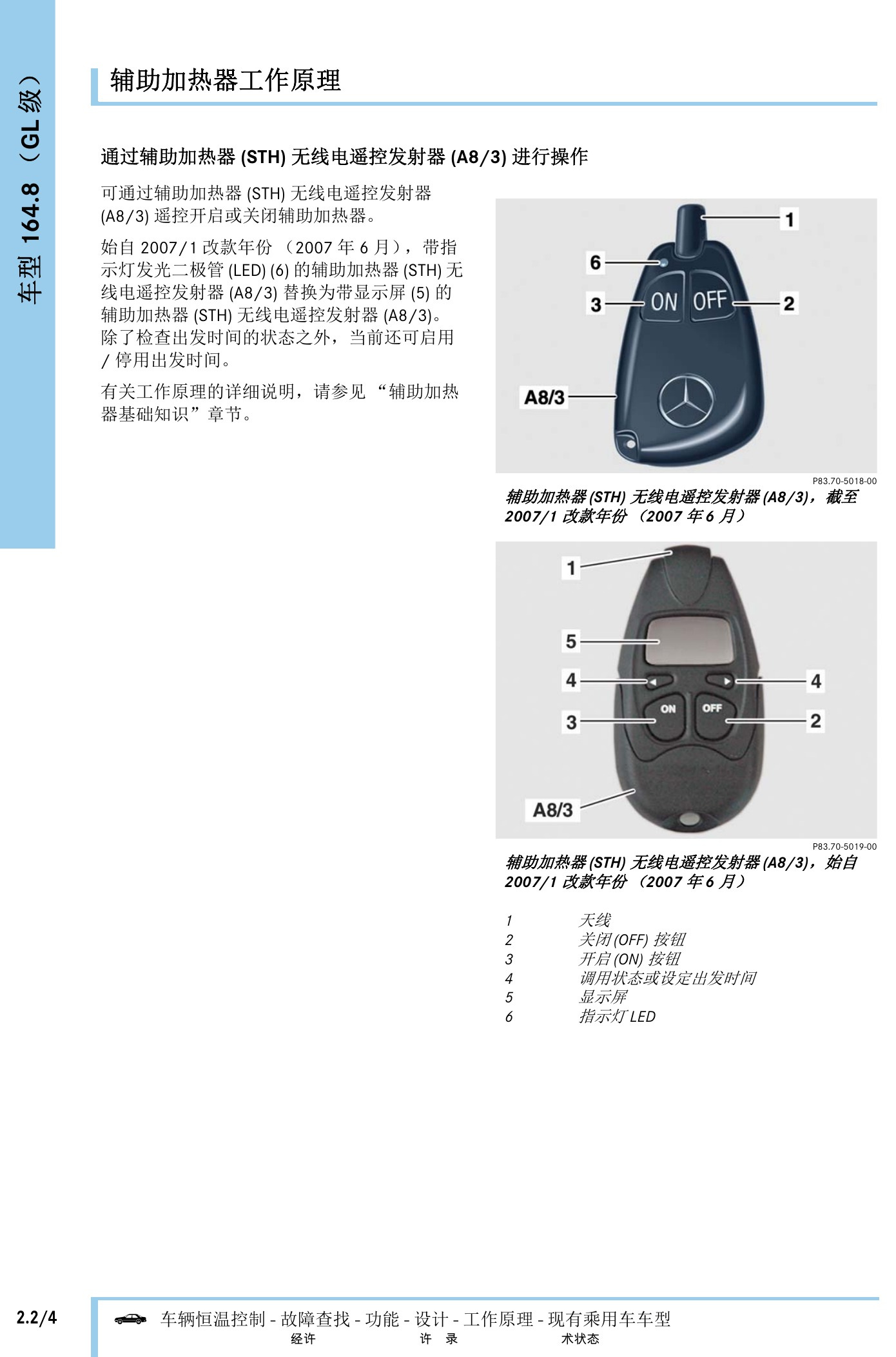

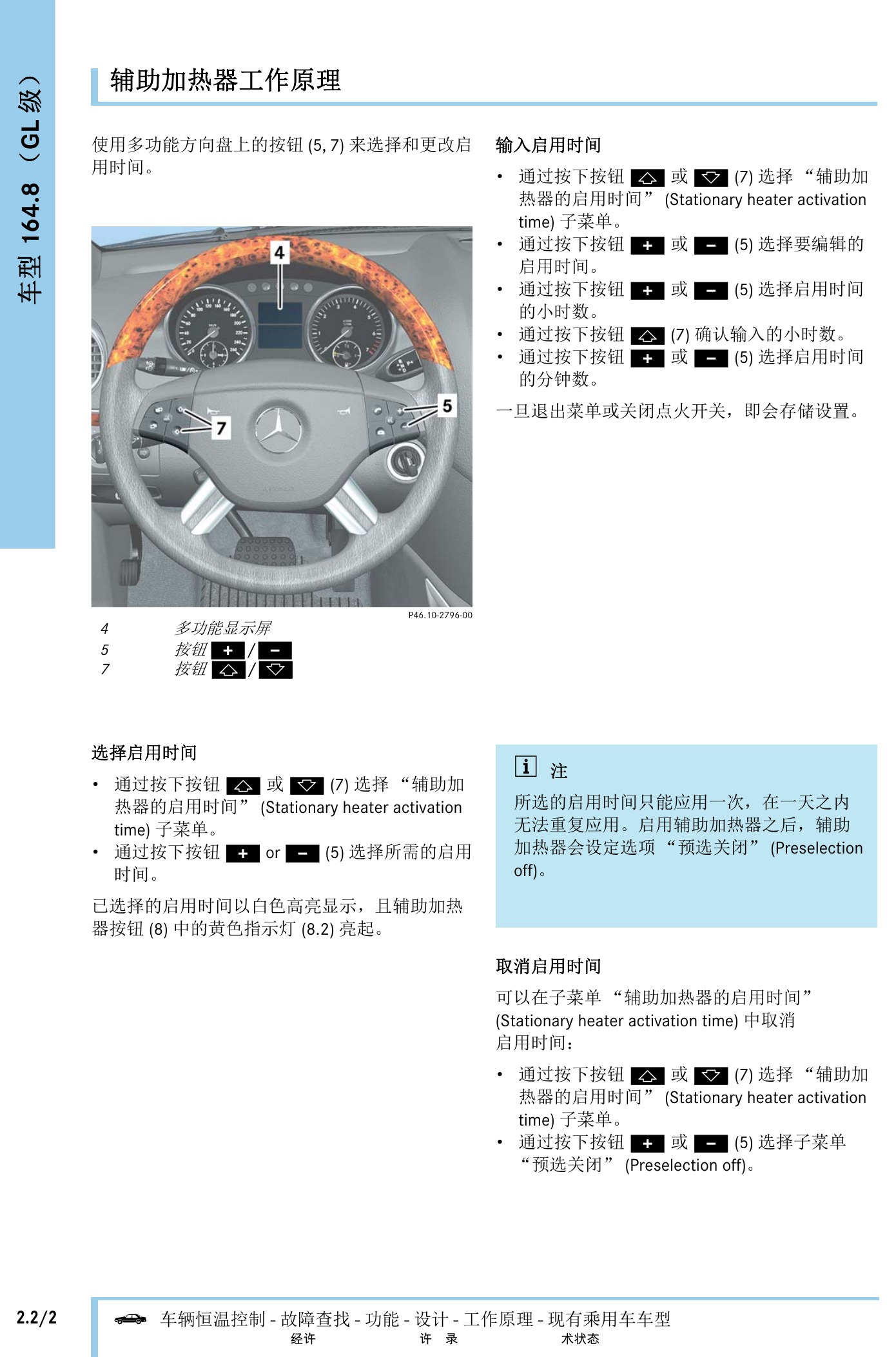

奔驰车辆恒温控制技术指南原第202页。
奔驰车辆恒温控制技术指南原第203页。

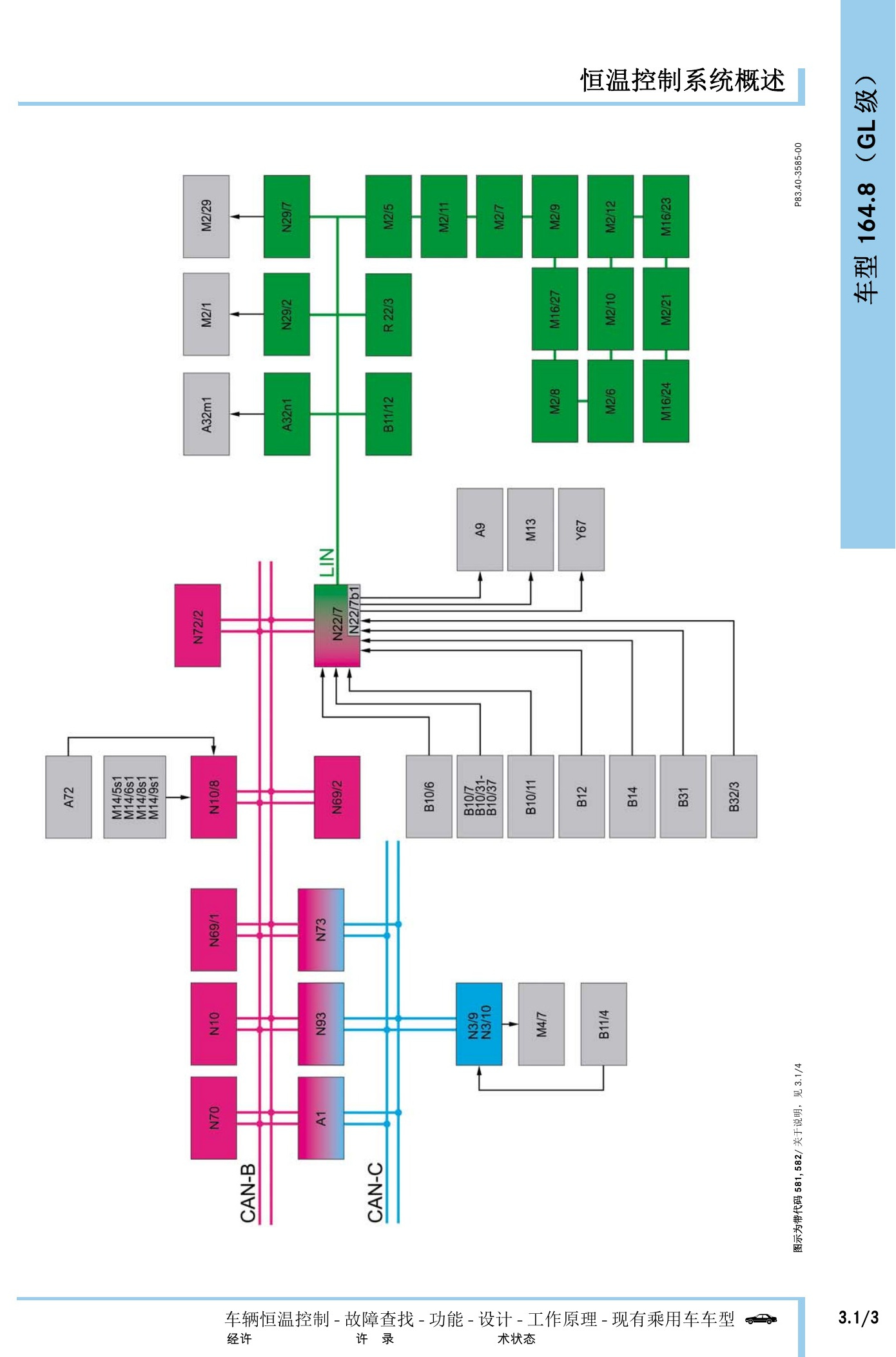

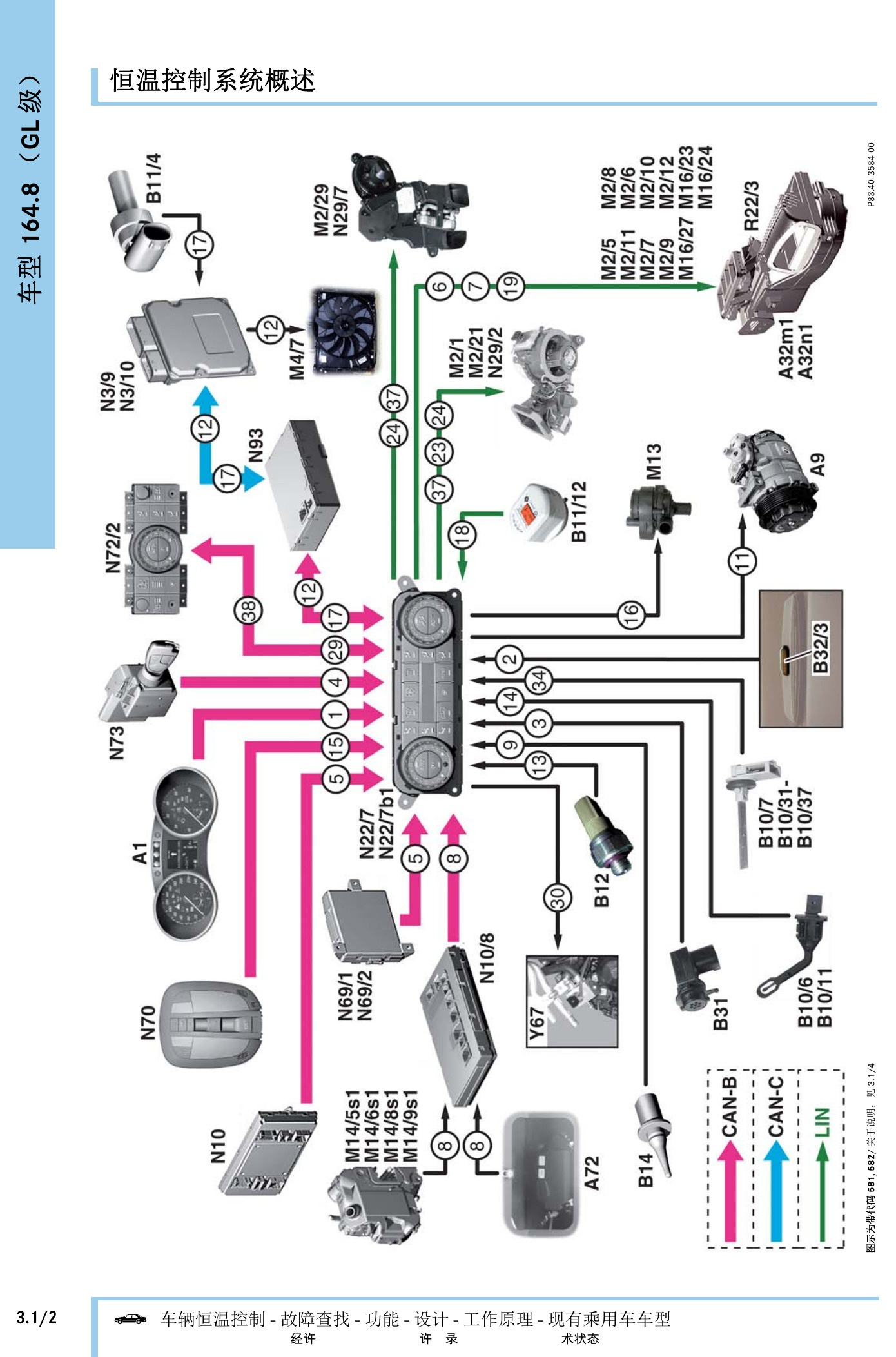

奔驰车辆恒温控制技术指南原第204页。

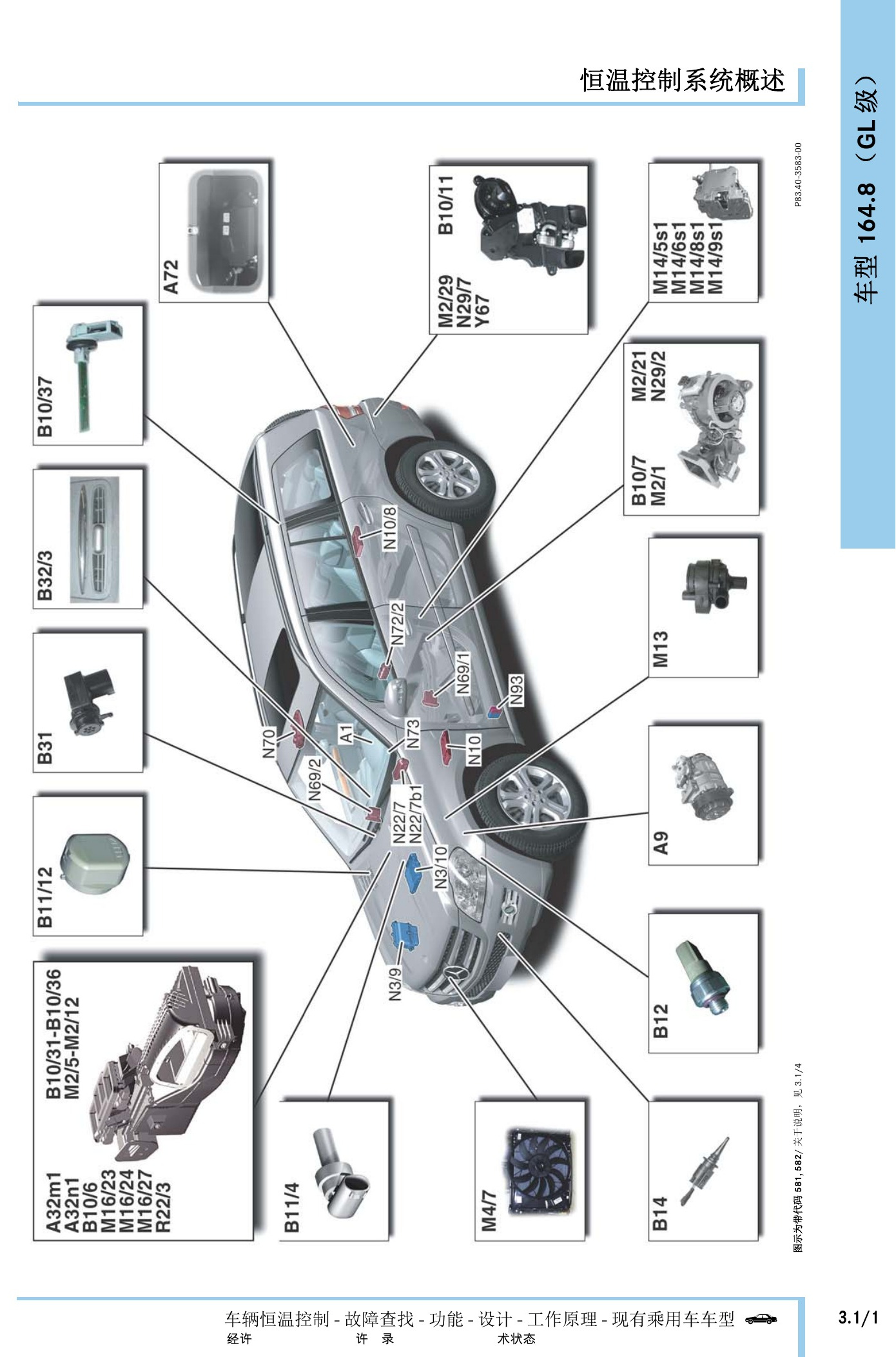

奔驰车辆恒温控制技术指南原第205页。

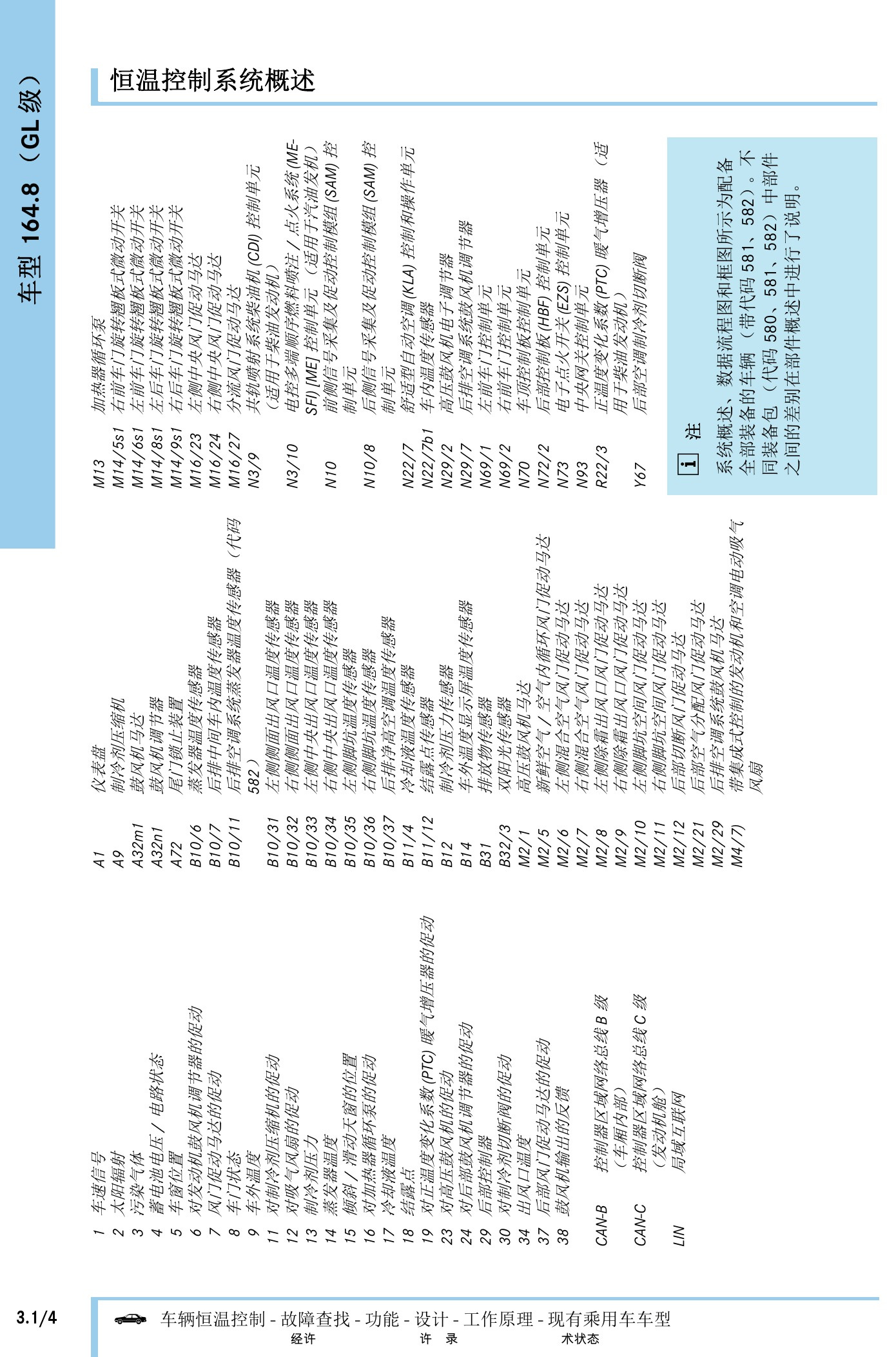

奔驰车辆恒温控制技术指南原第206页。

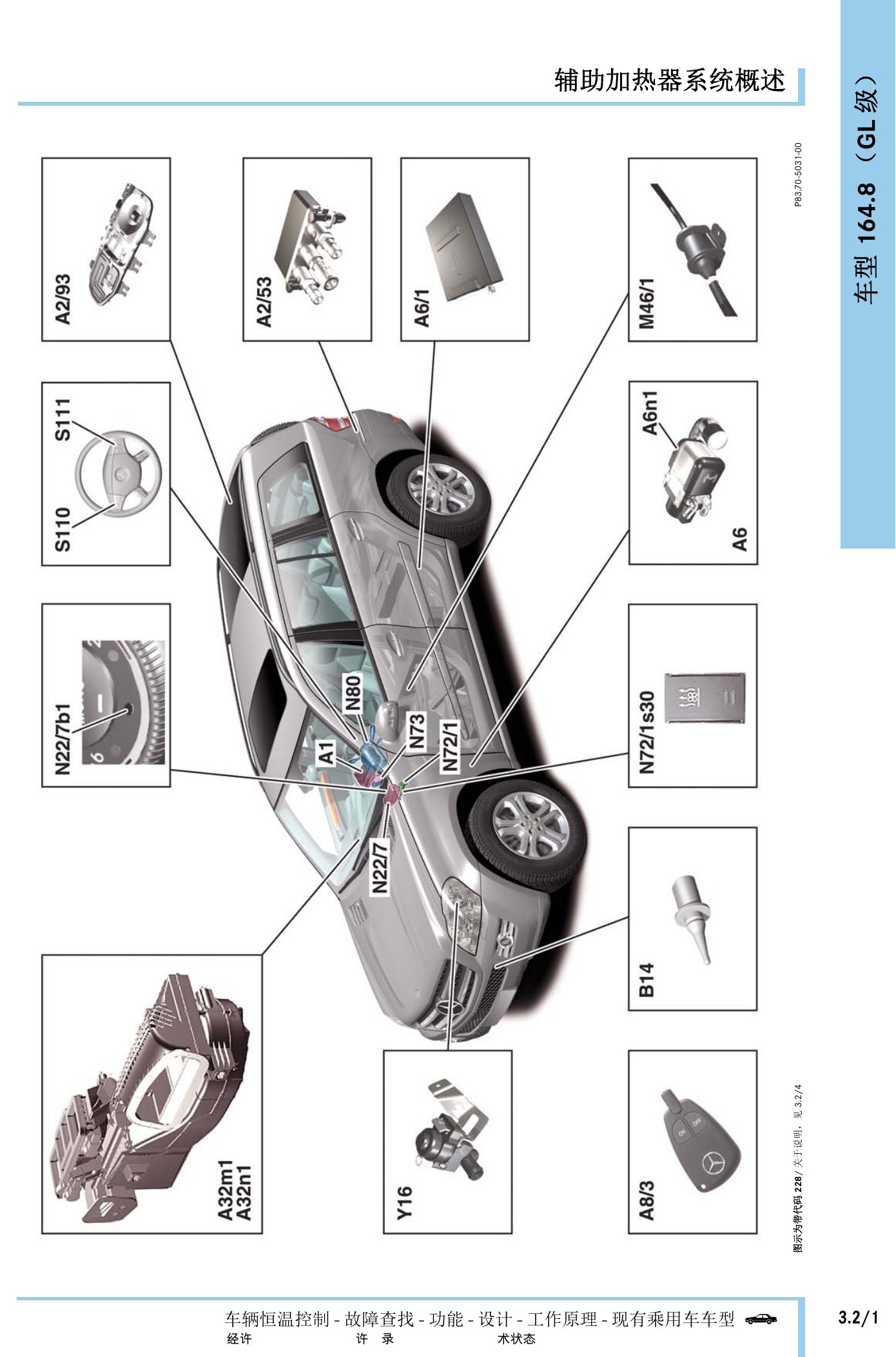

奔驰车辆恒温控制技术指南原第207页。
奔驰车辆恒温控制技术指南原第208页。

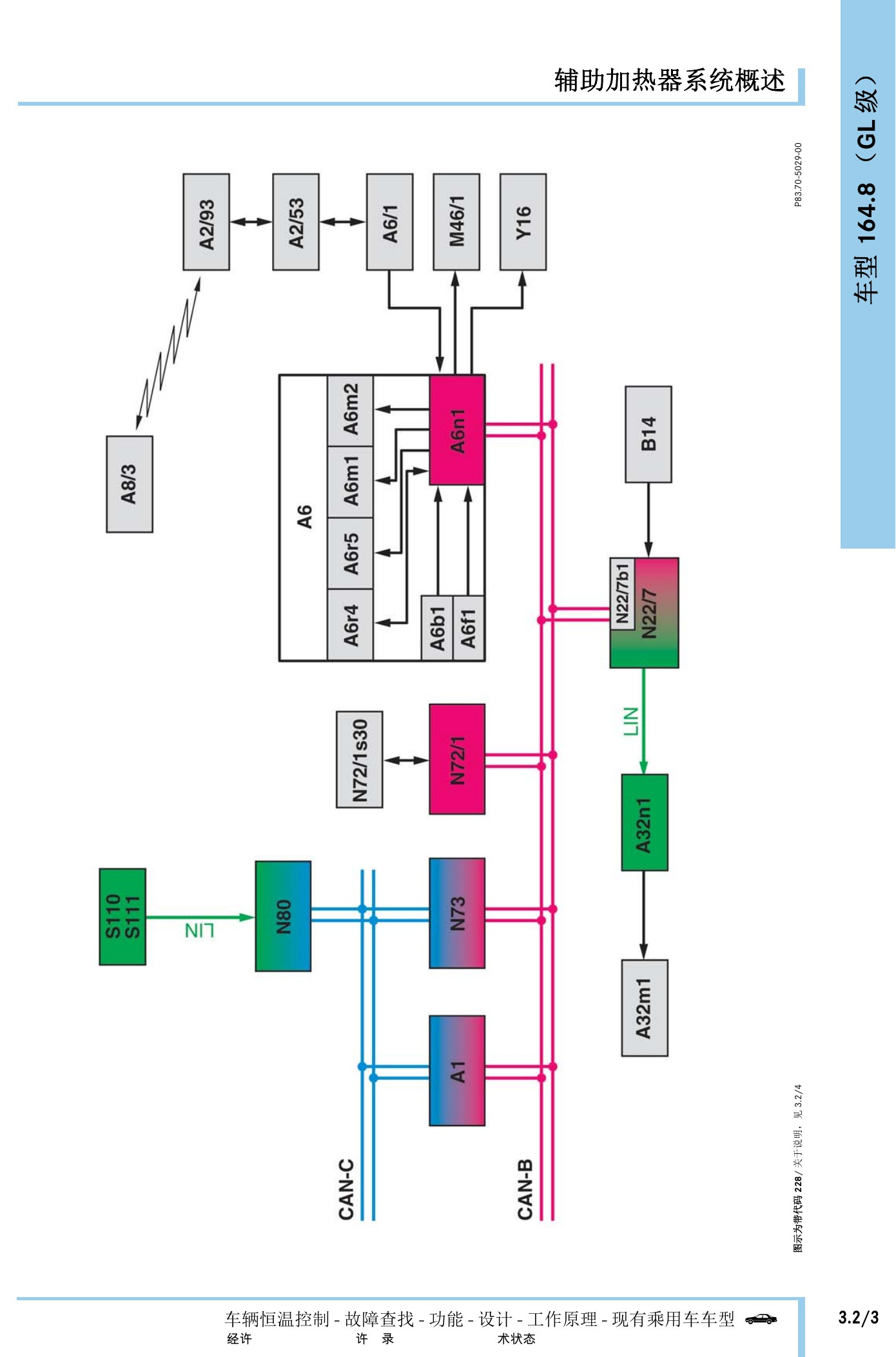

奔驰车辆恒温控制技术指南原第209页。

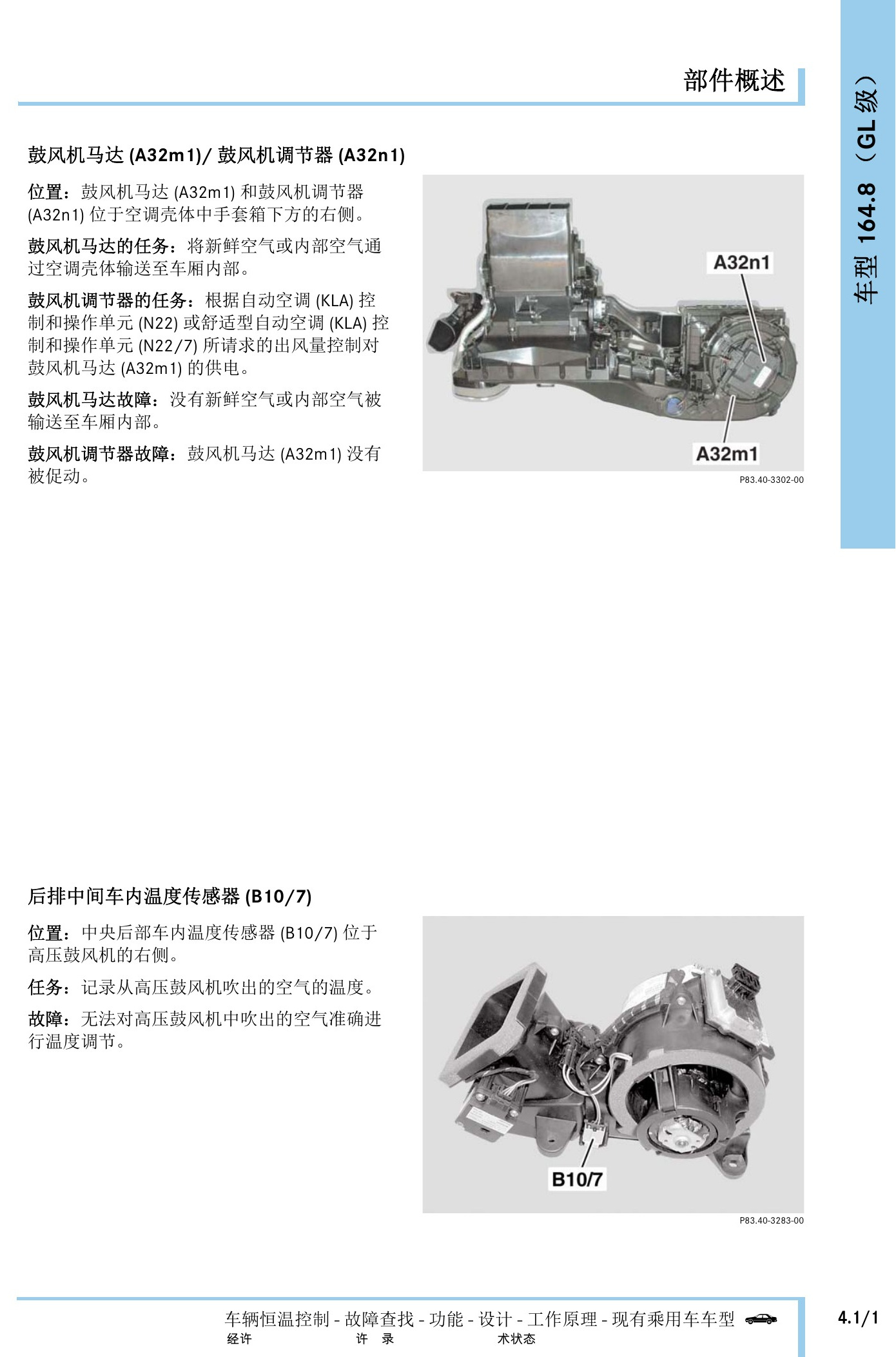

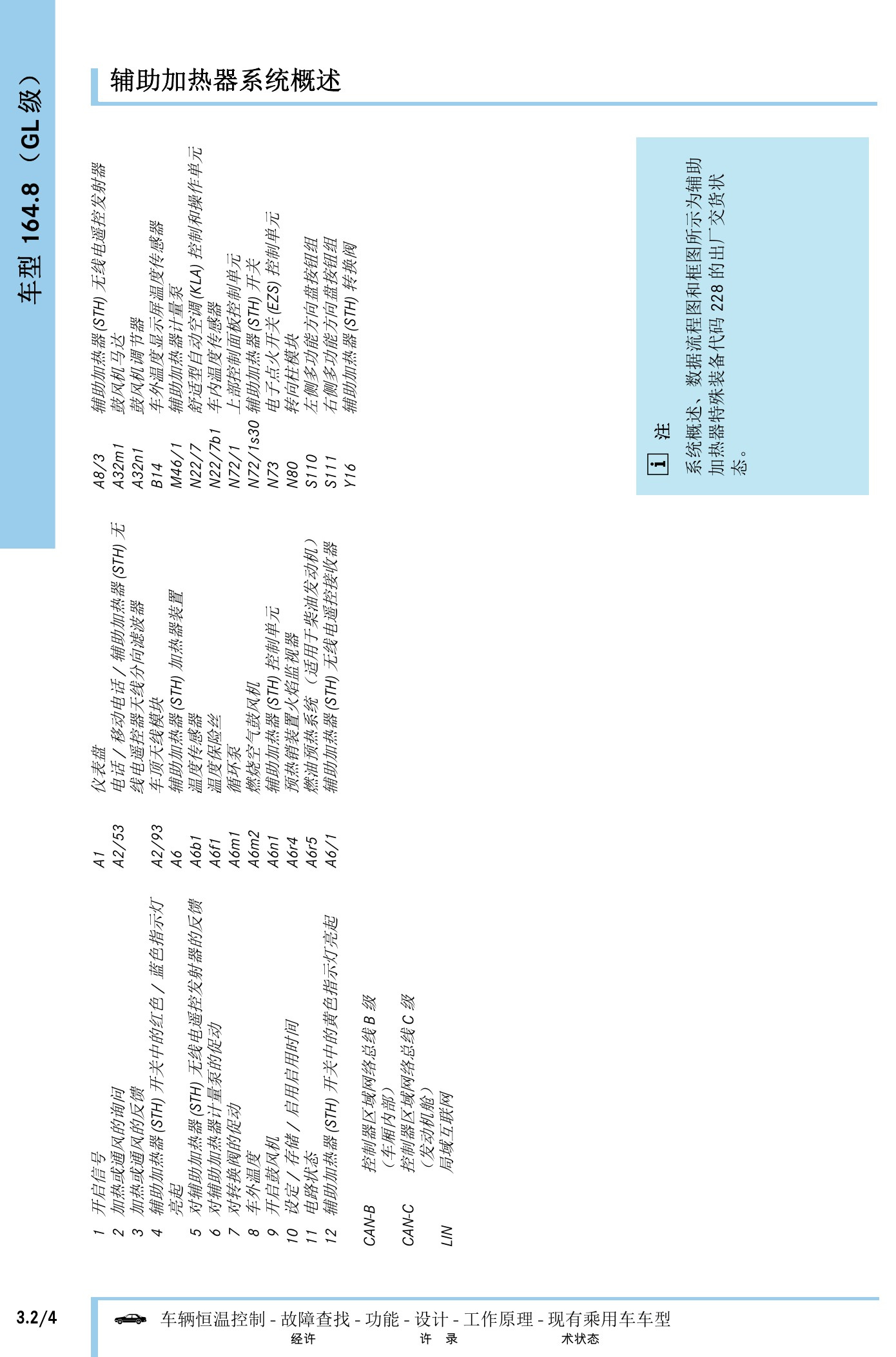

奔驰车辆恒温控制技术指南原第210页。
奔驰车辆恒温控制技术指南原第211页。

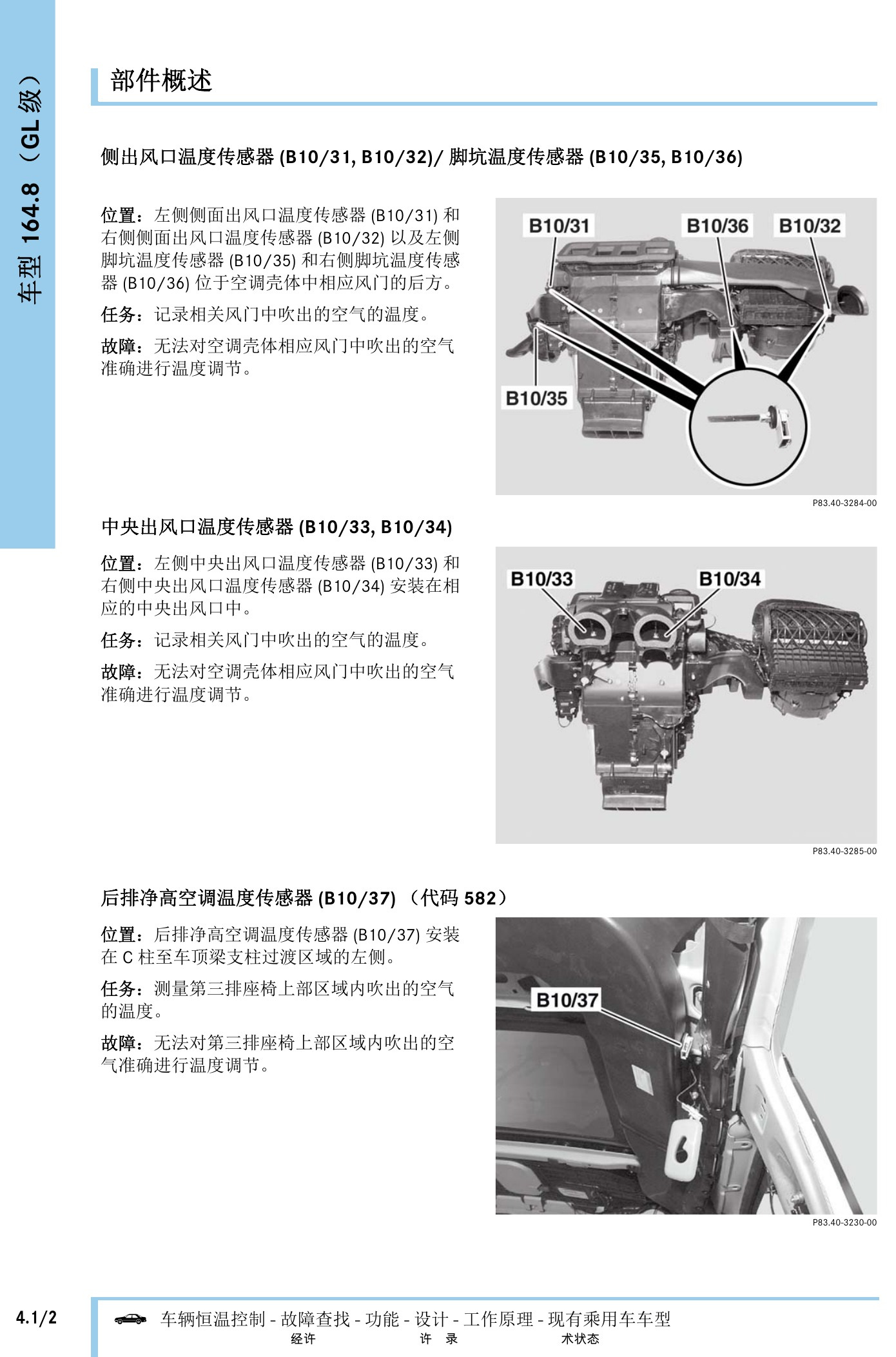

奔驰车辆恒温控制技术指南原第212页。
奔驰车辆恒温控制技术指南原第213页。

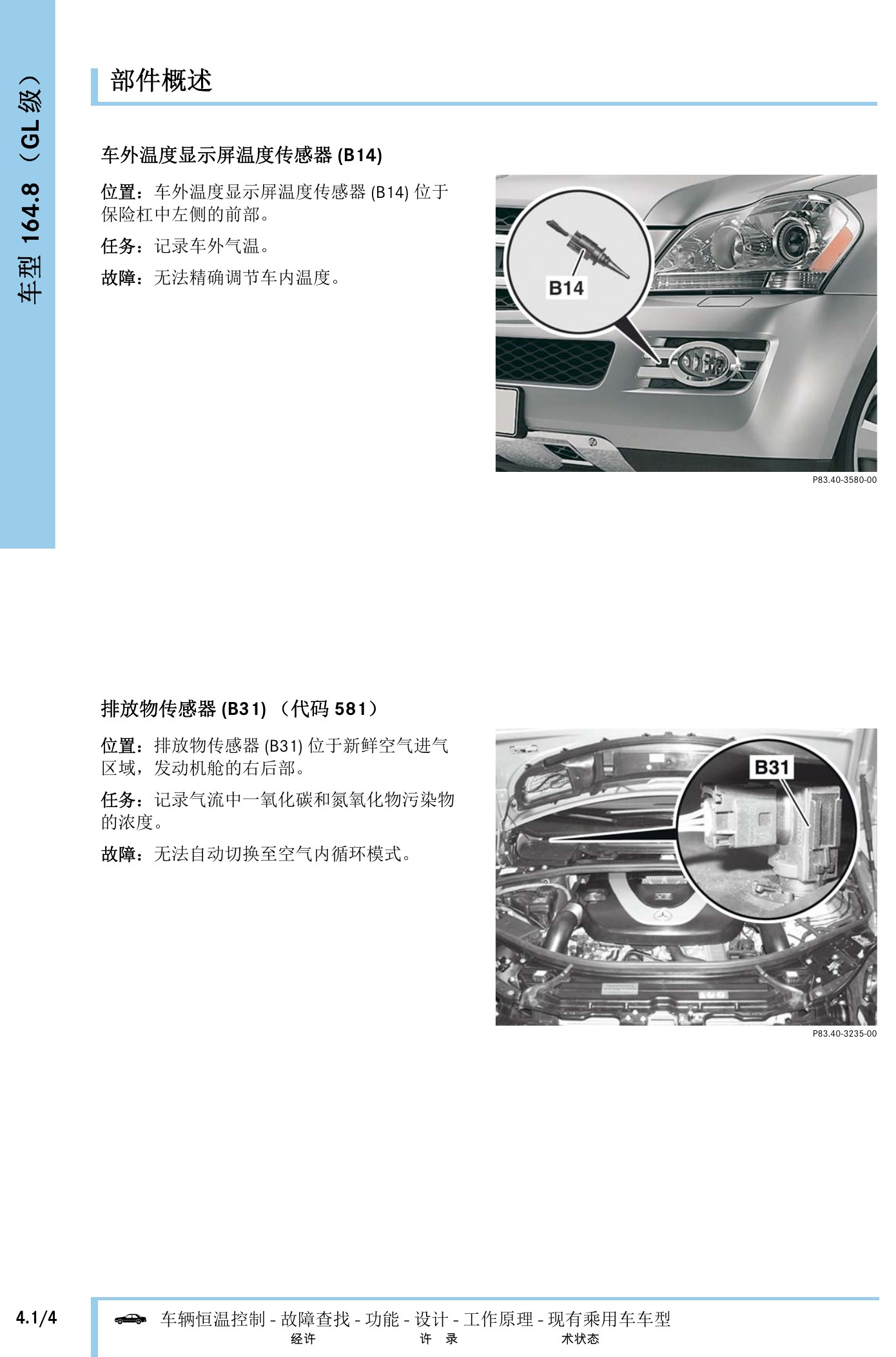

奔驰车辆恒温控制技术指南原第214页。
奔驰车辆恒温控制技术指南原第215页。
奔驰车辆恒温控制技术指南原第216页。

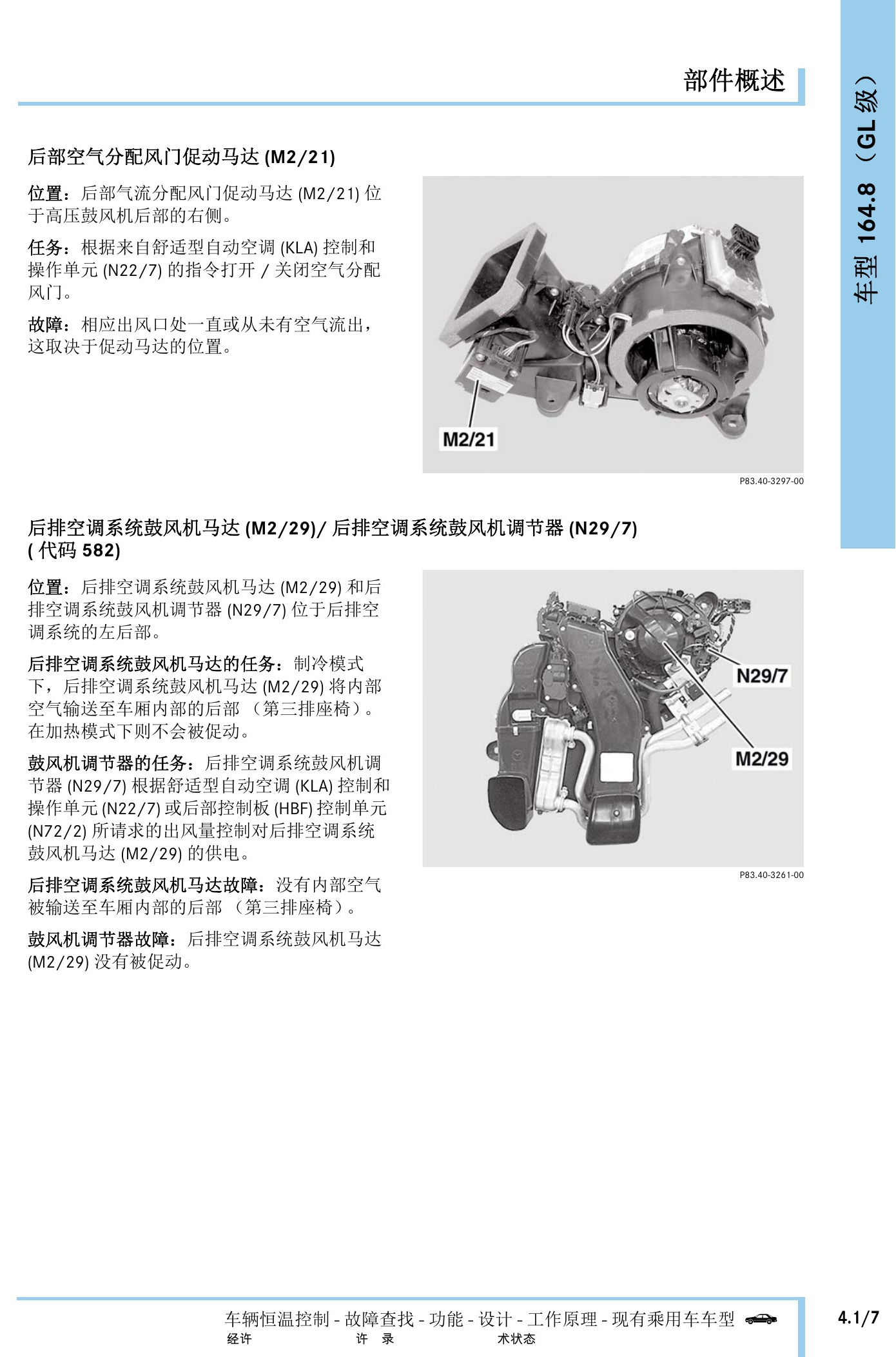

奔驰车辆恒温控制技术指南原第217页。

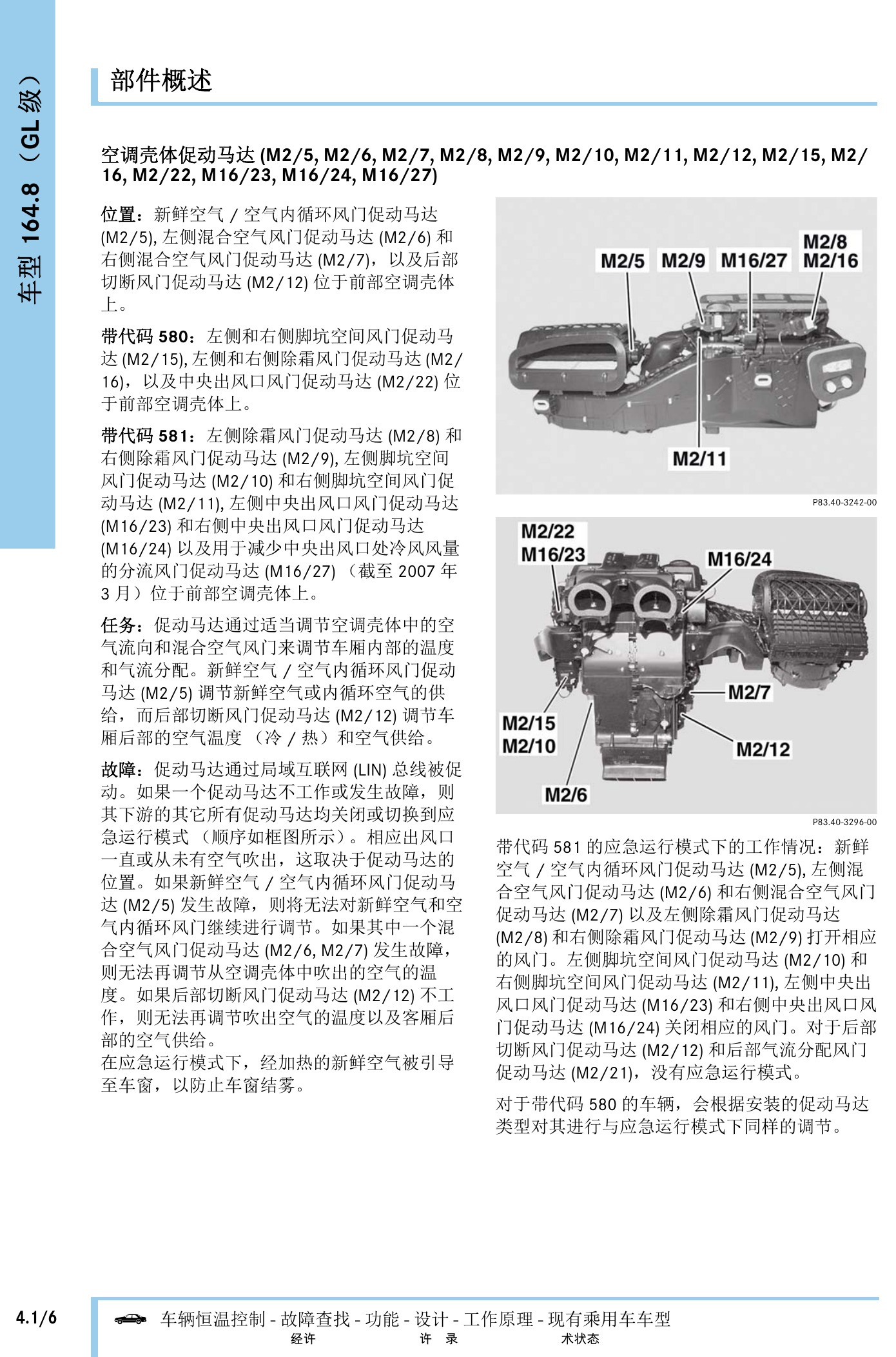

奔驰车辆恒温控制技术指南原第218页。

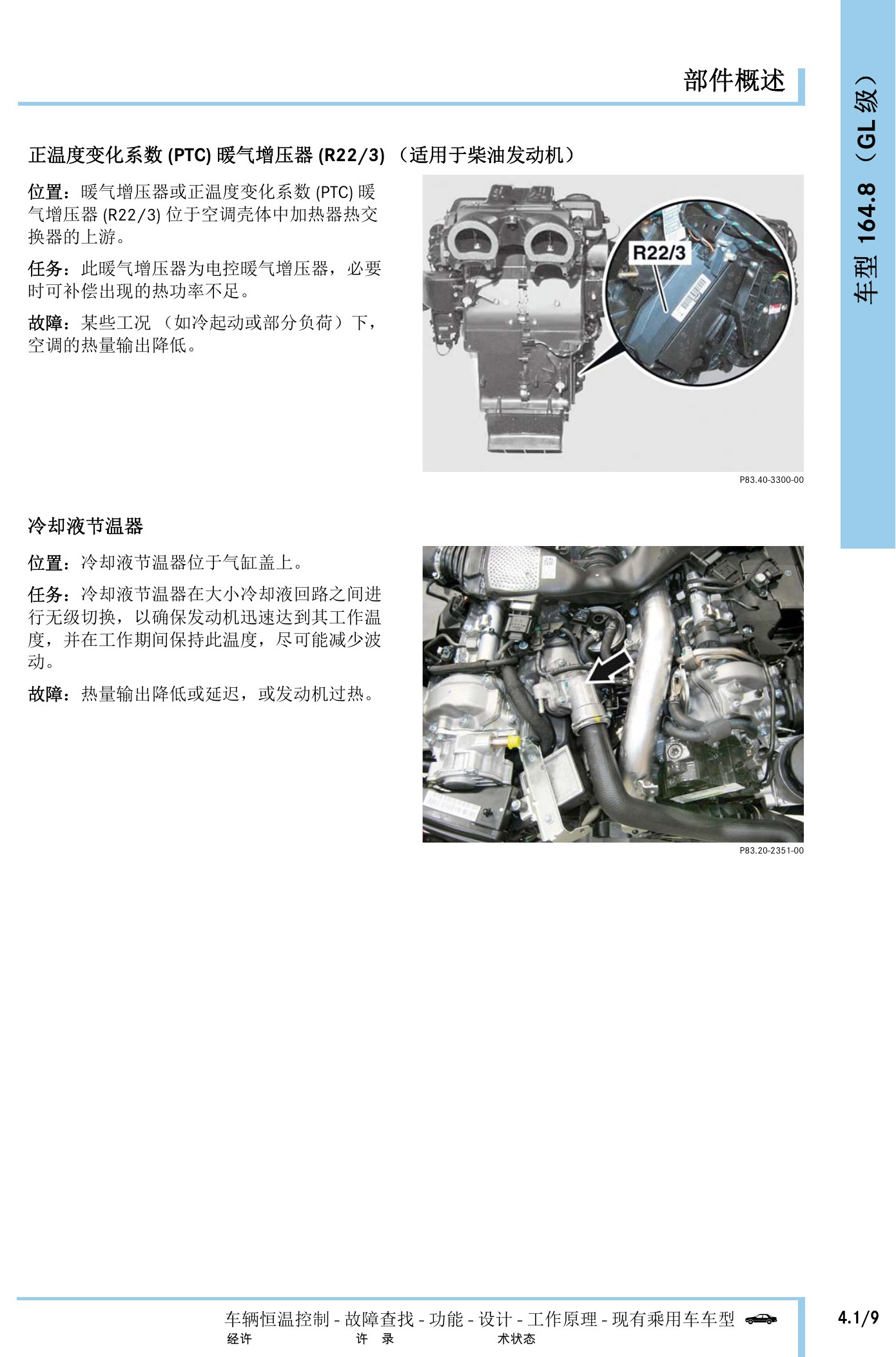

奔驰车辆恒温控制技术指南原第219页。
奔驰车辆恒温控制技术指南原第220页。
奔驰车辆恒温控制技术指南原第221页。

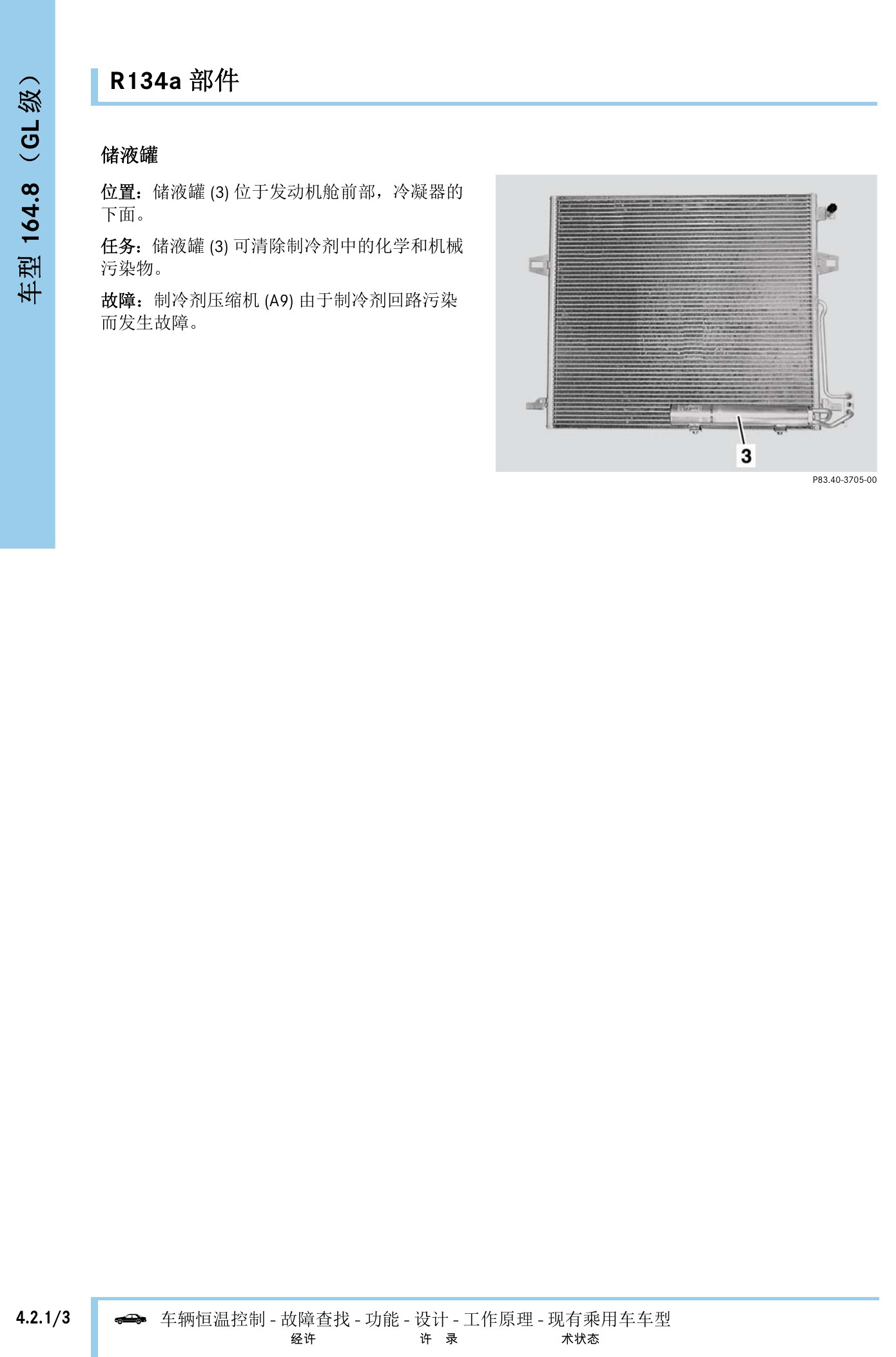

奔驰车辆恒温控制技术指南原第222页。

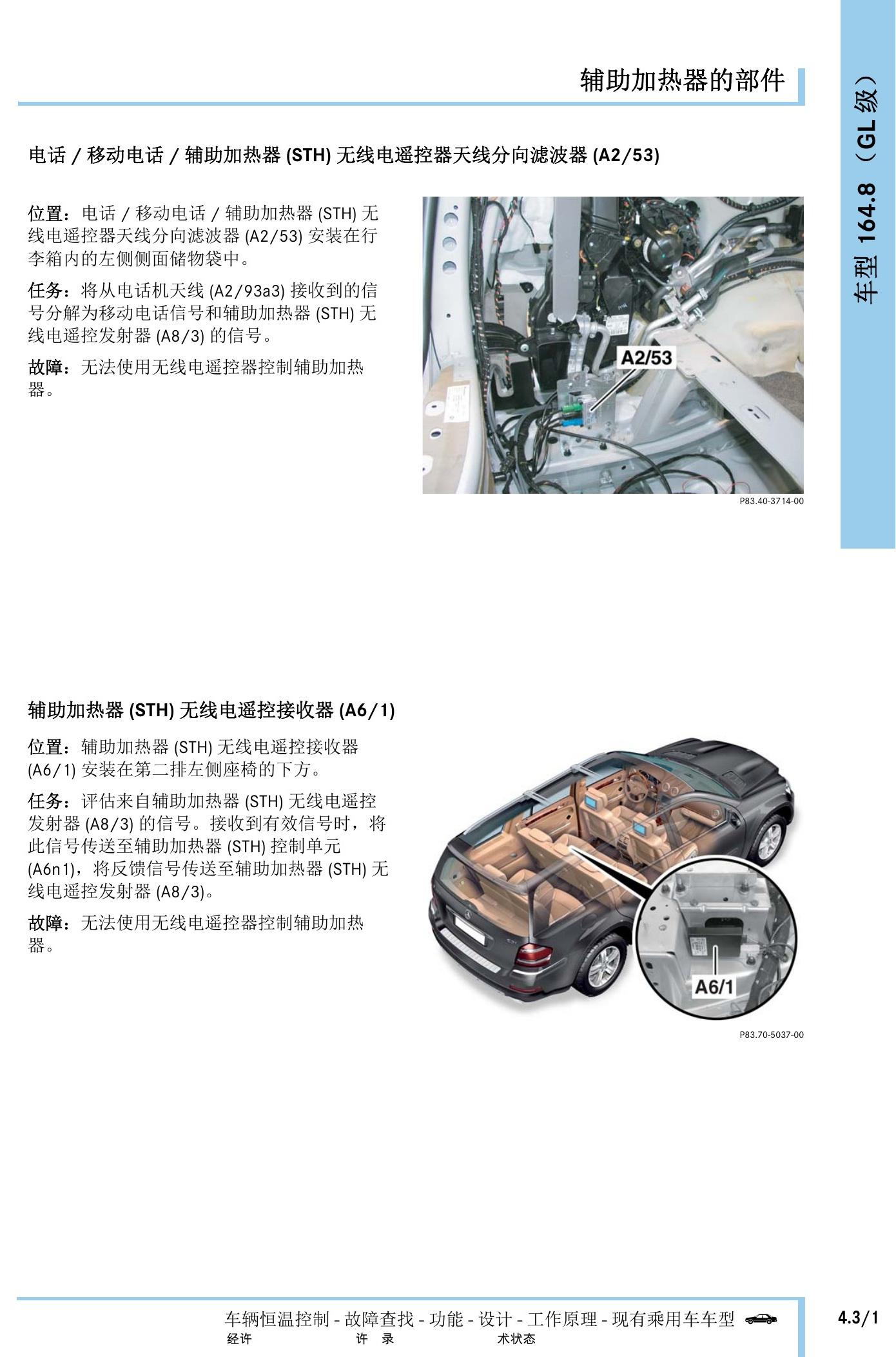

奔驰车辆恒温控制技术指南原第223页。
奔驰车辆恒温控制技术指南原第224页。

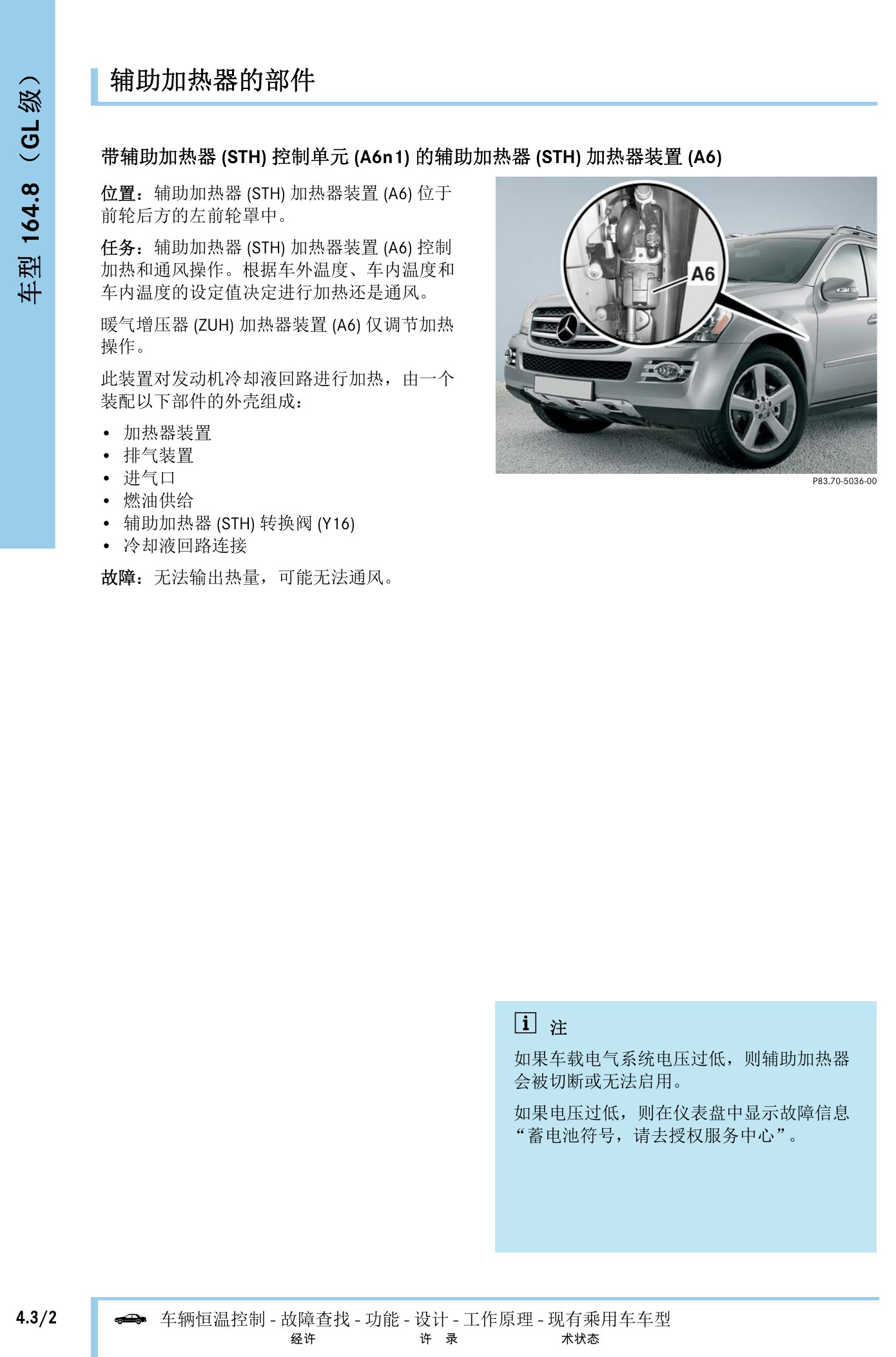

奔驰车辆恒温控制技术指南原第225页。
奔驰车辆恒温控制技术指南原第226页。

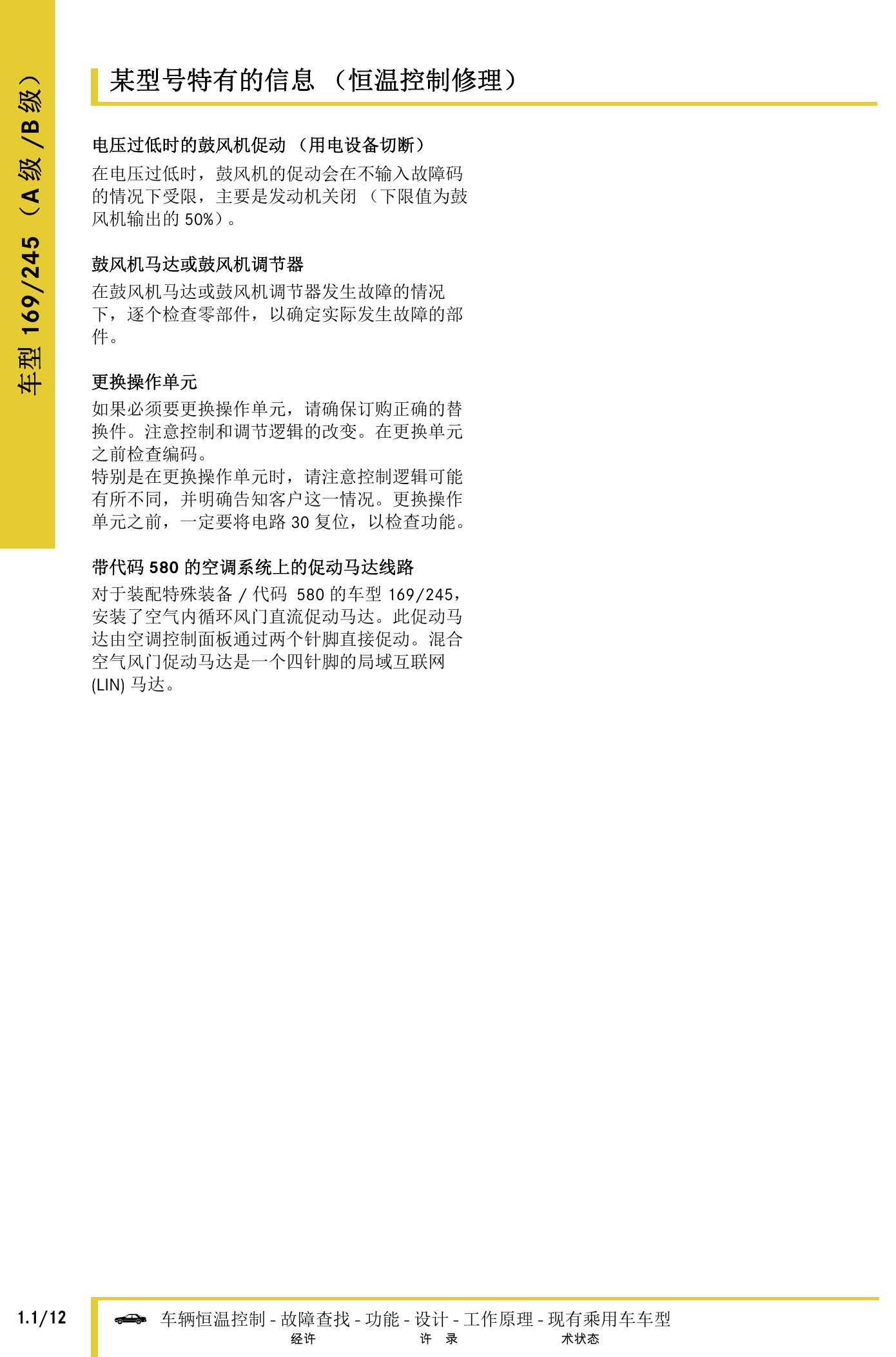

三、W169 A级与W245 B级恒温控制资料

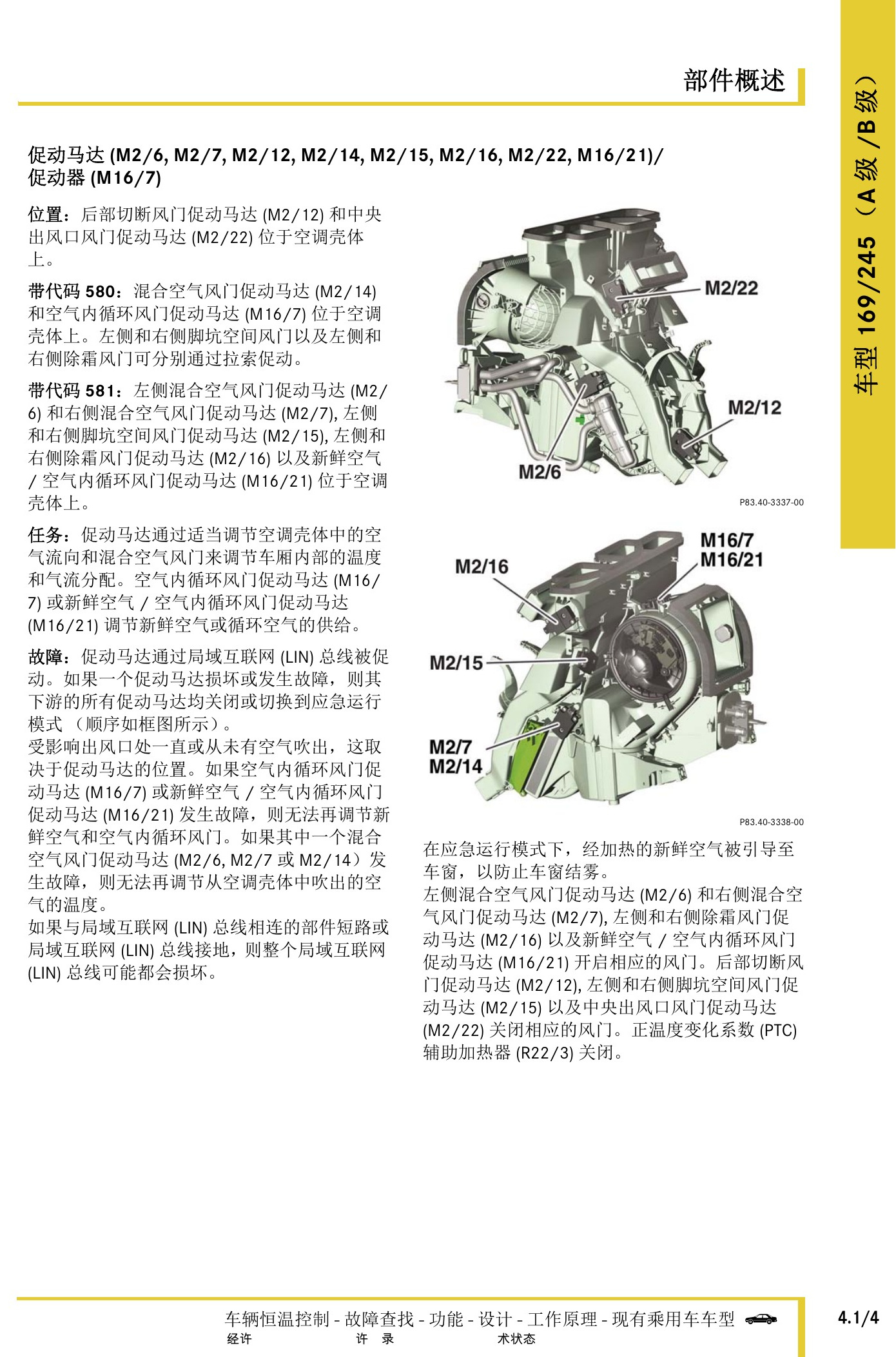

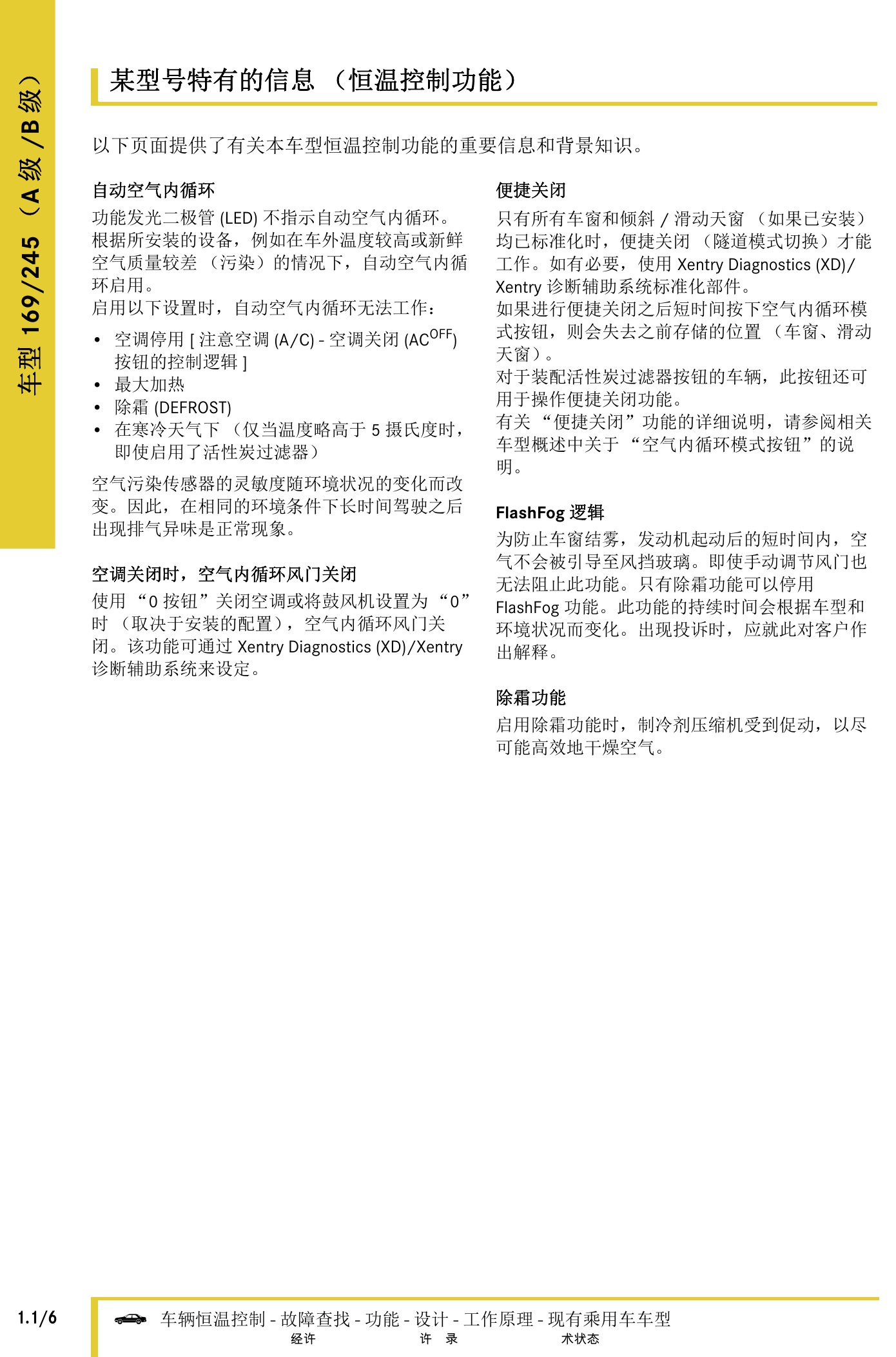

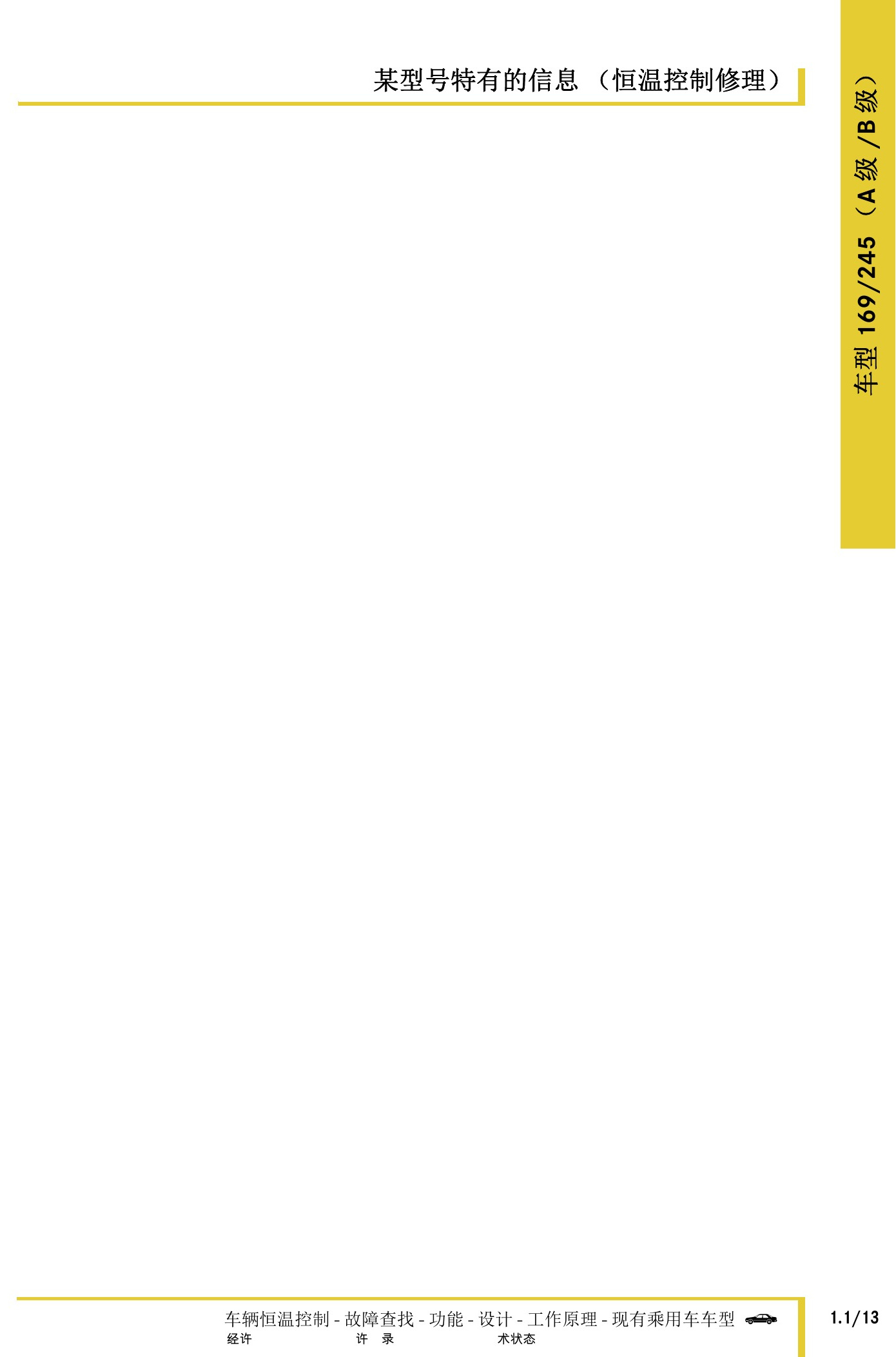

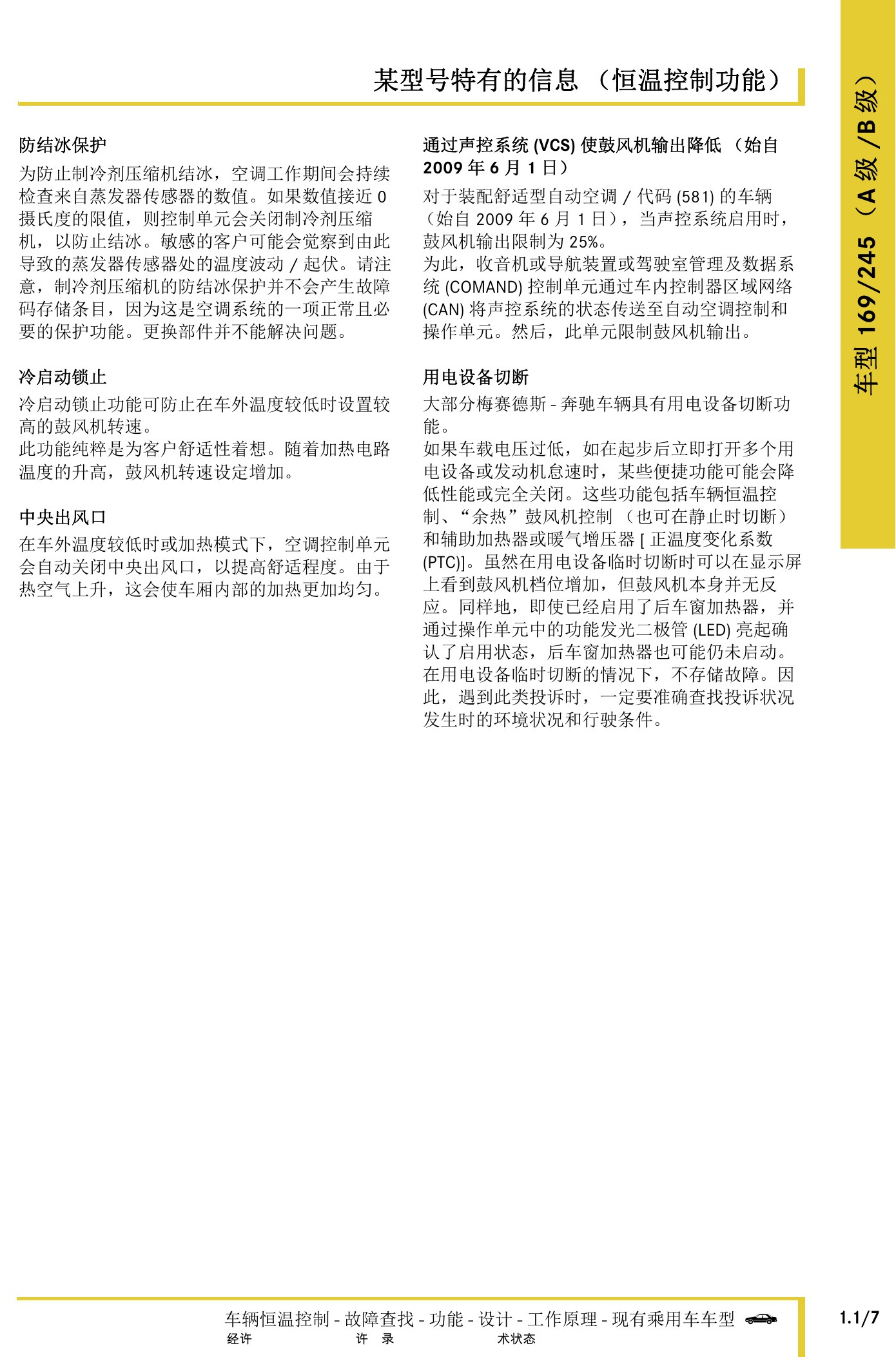

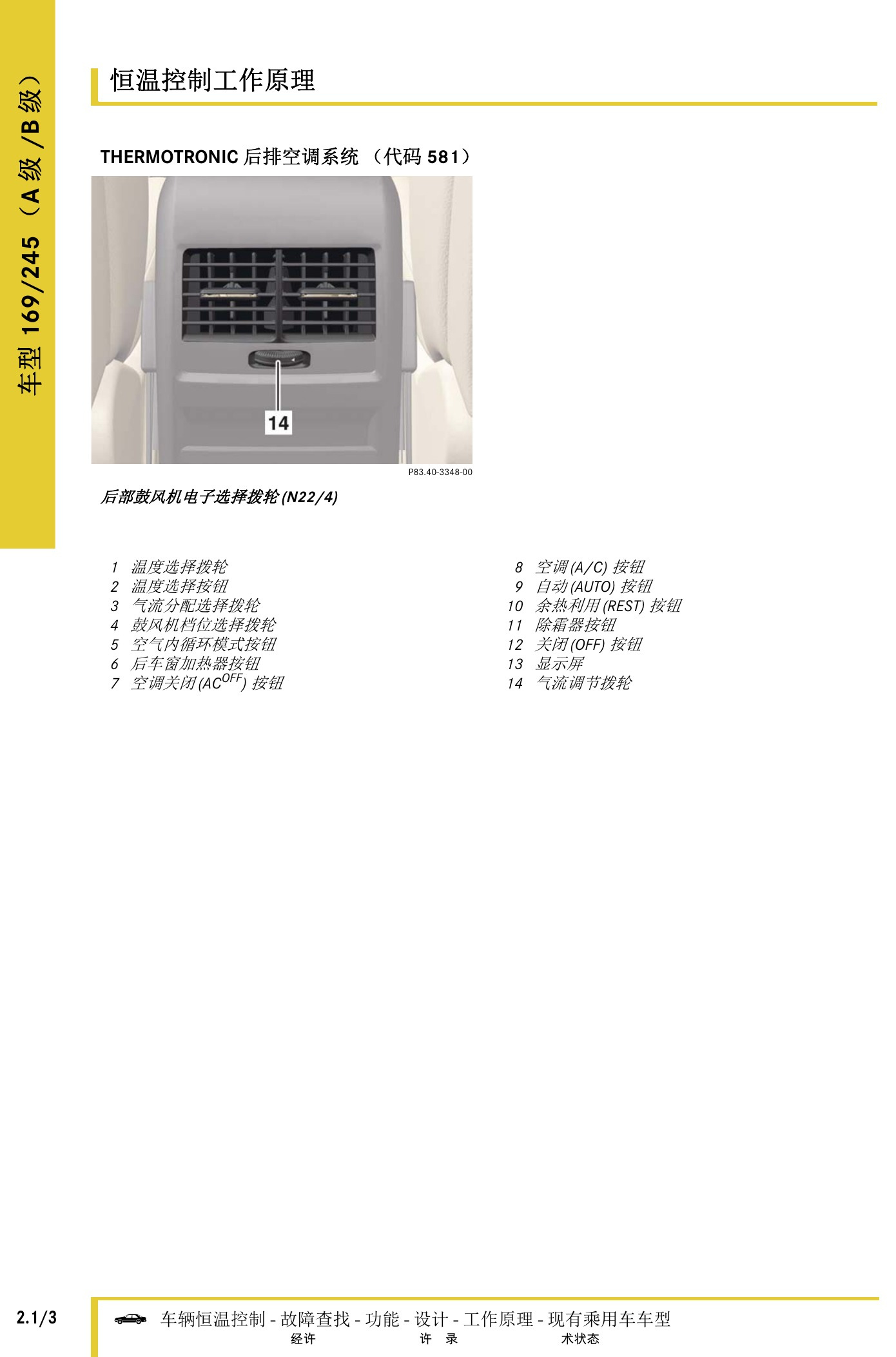

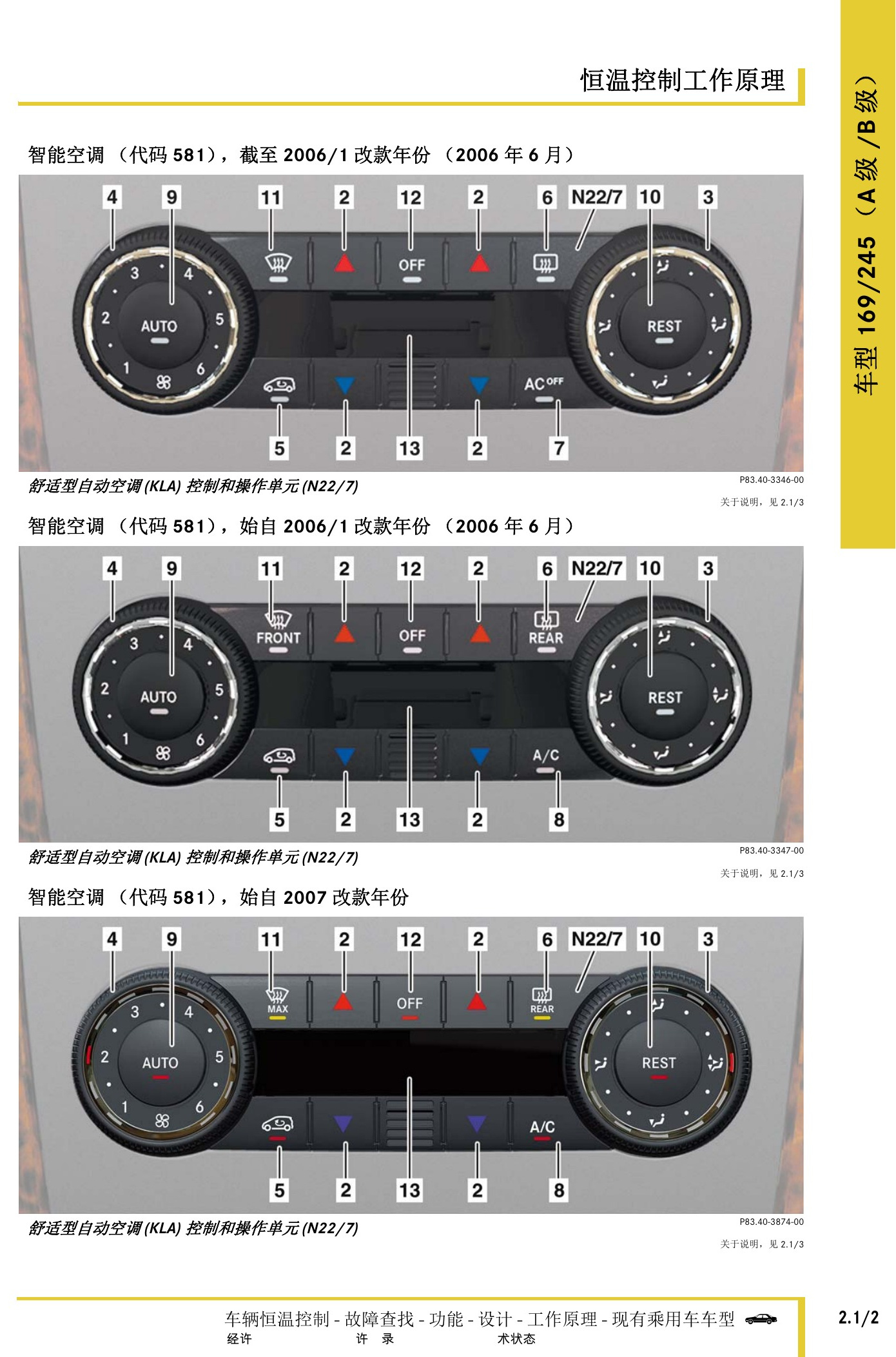

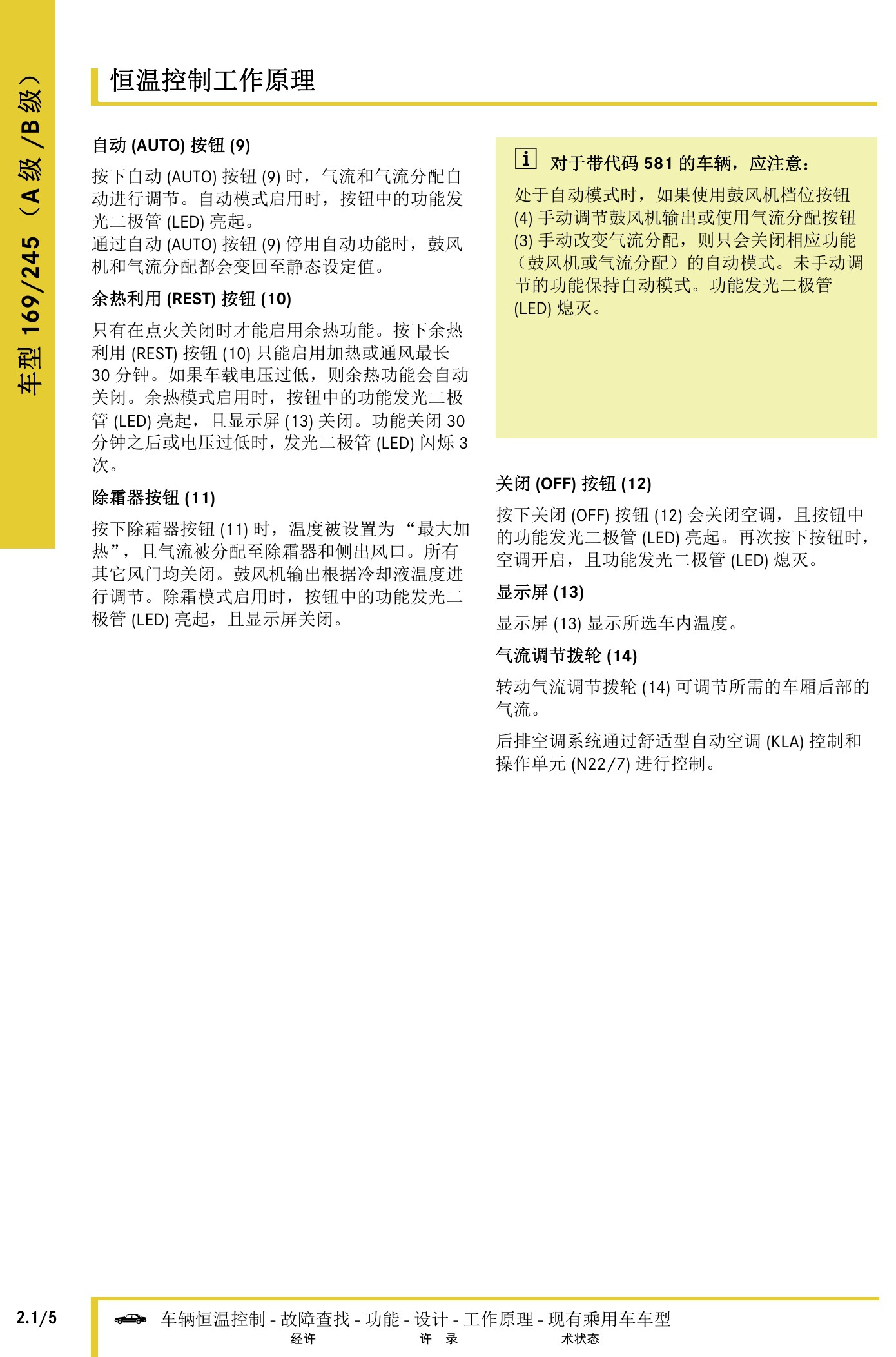

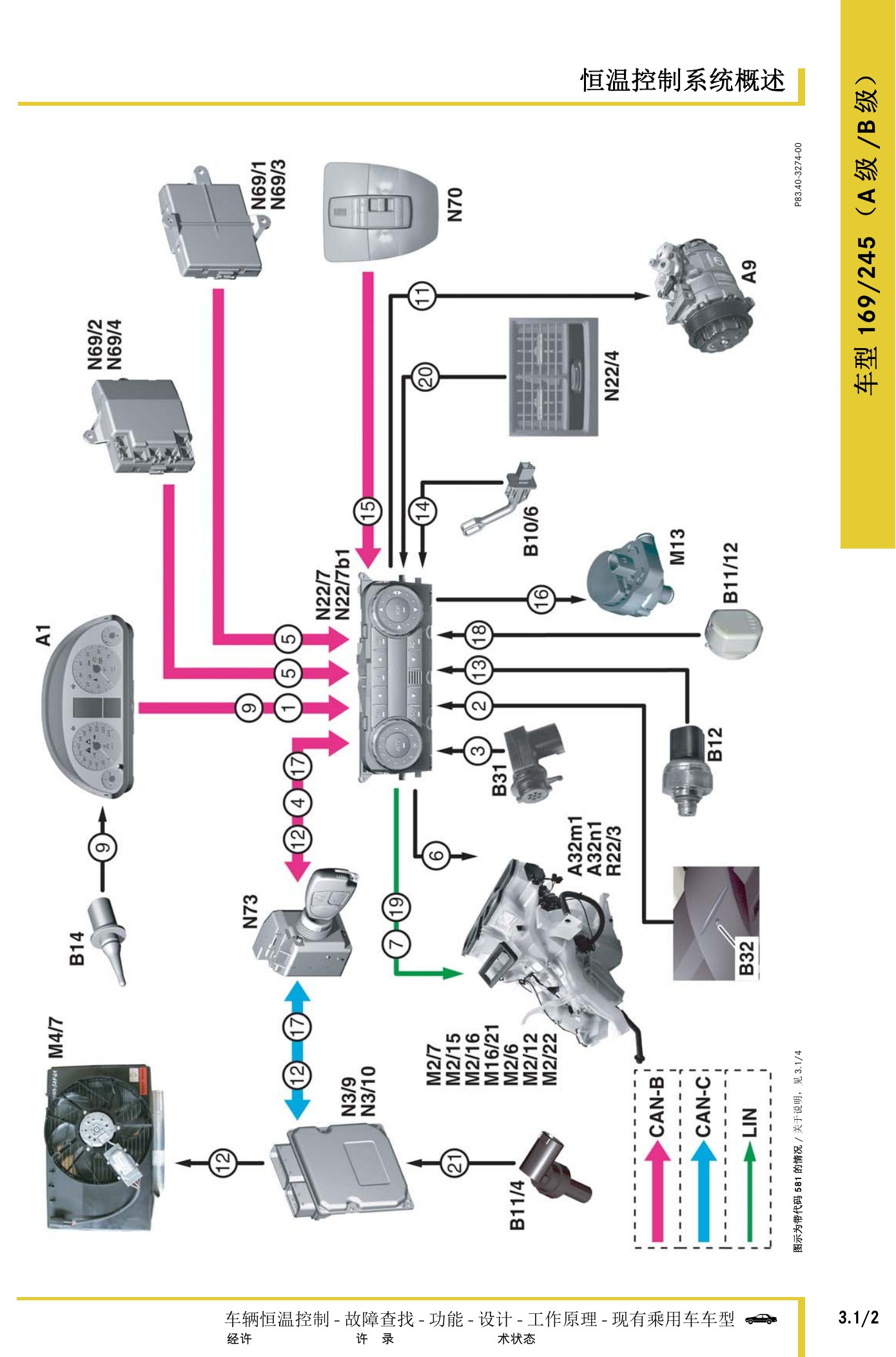

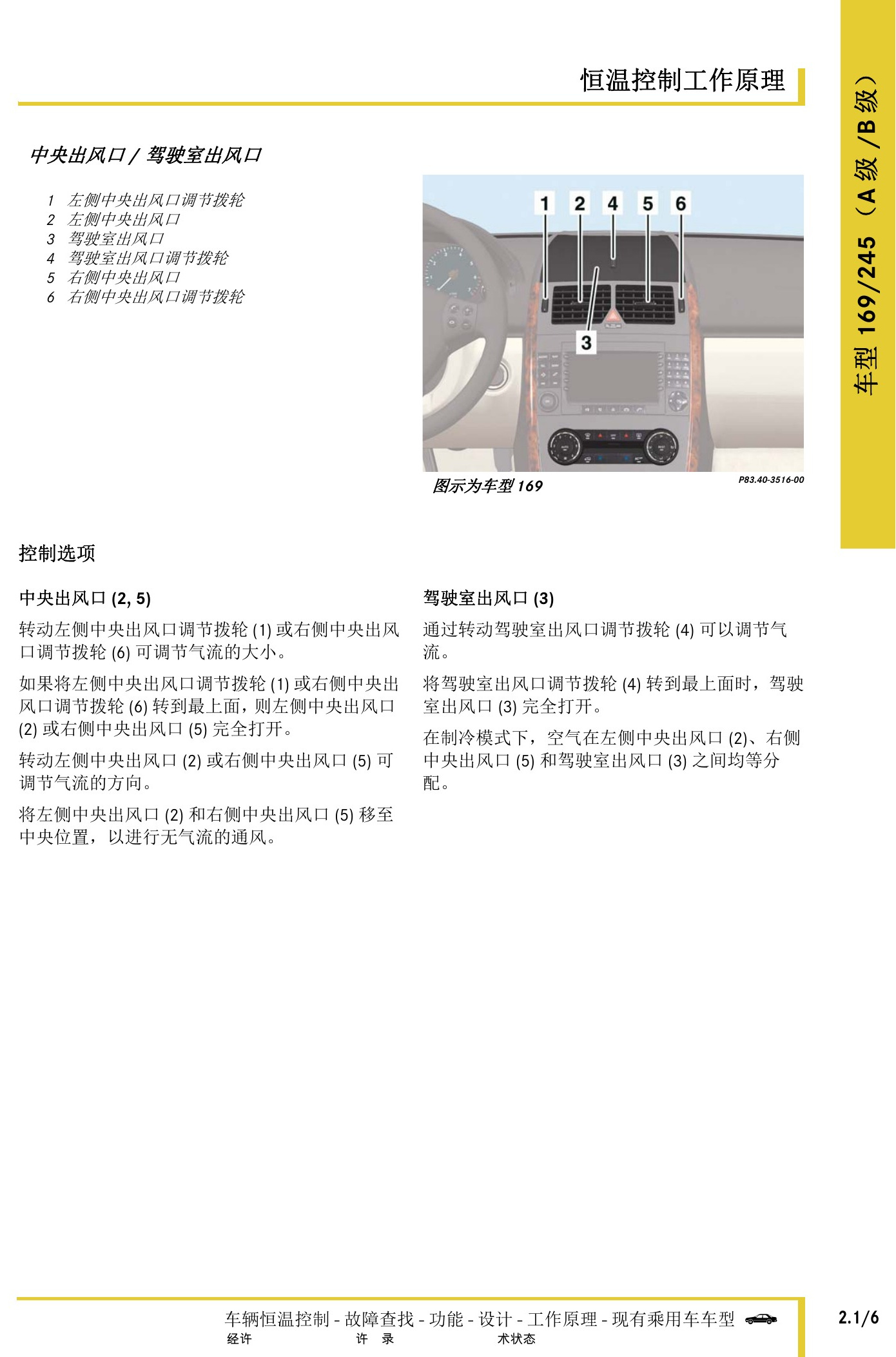

本组资料覆盖A/B级的车型特有信息、控制逻辑、空调系统概述和部件位置。

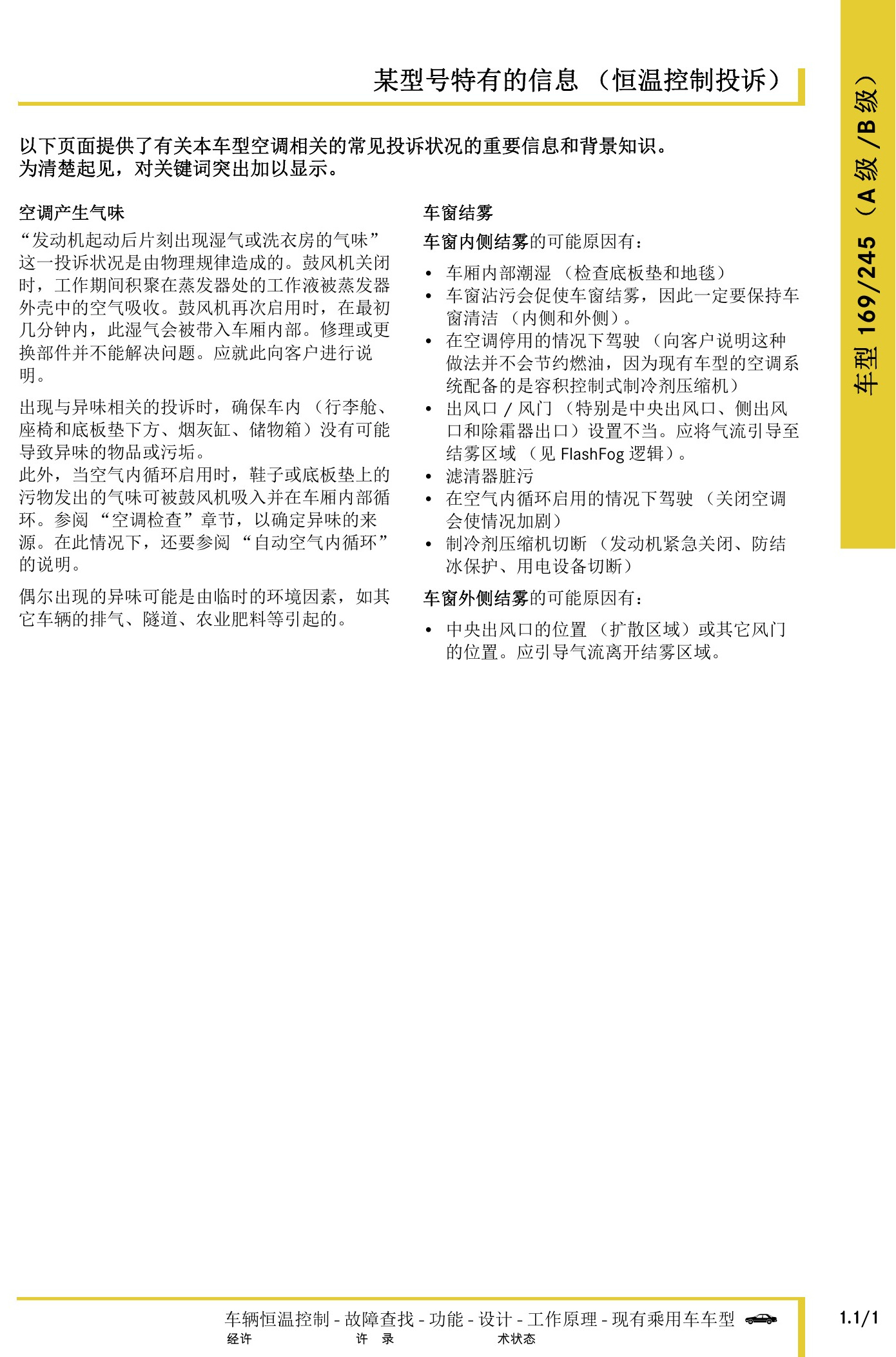

奔驰车辆恒温控制技术指南原第227页。

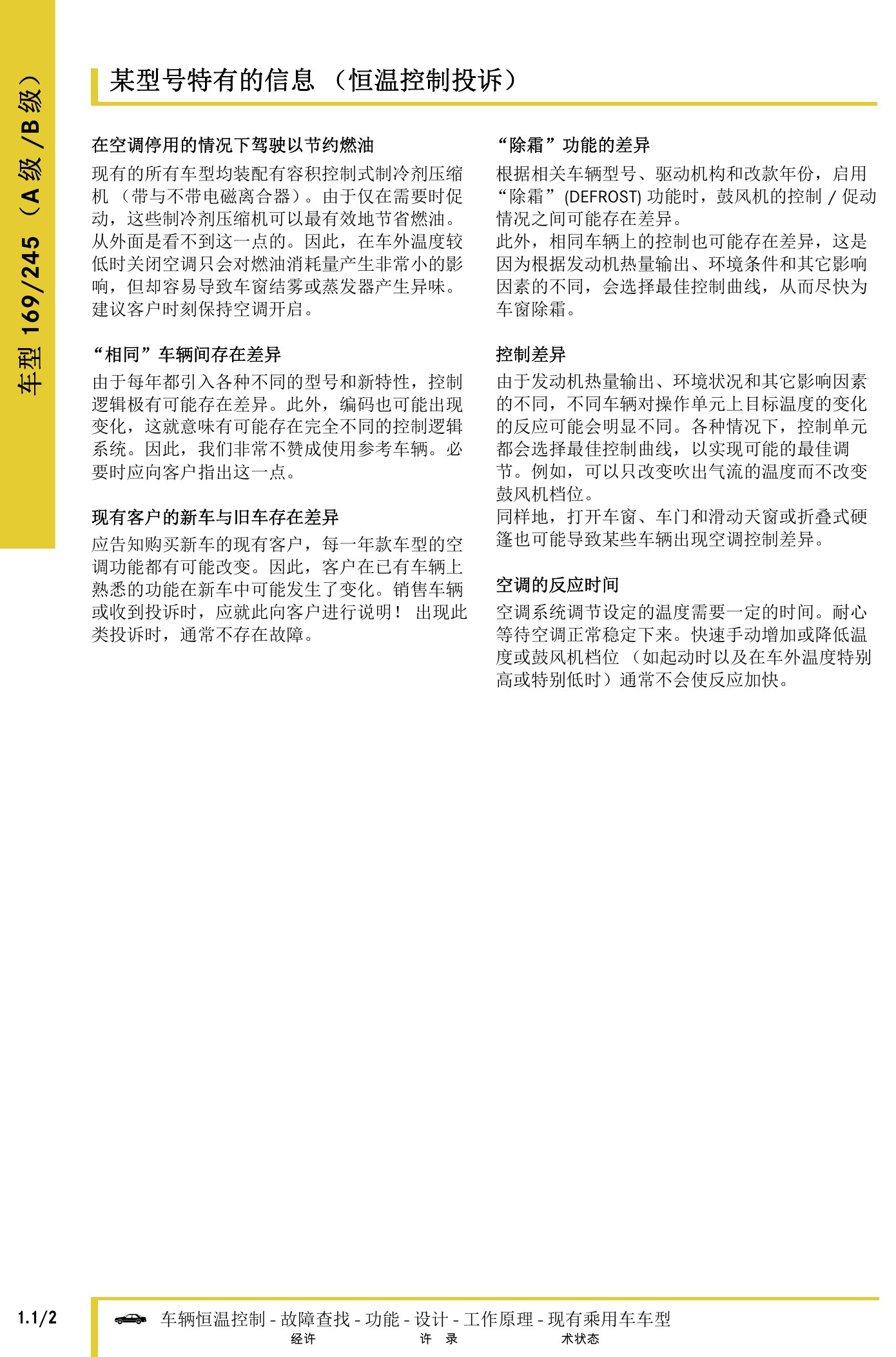

奔驰车辆恒温控制技术指南原第228页。

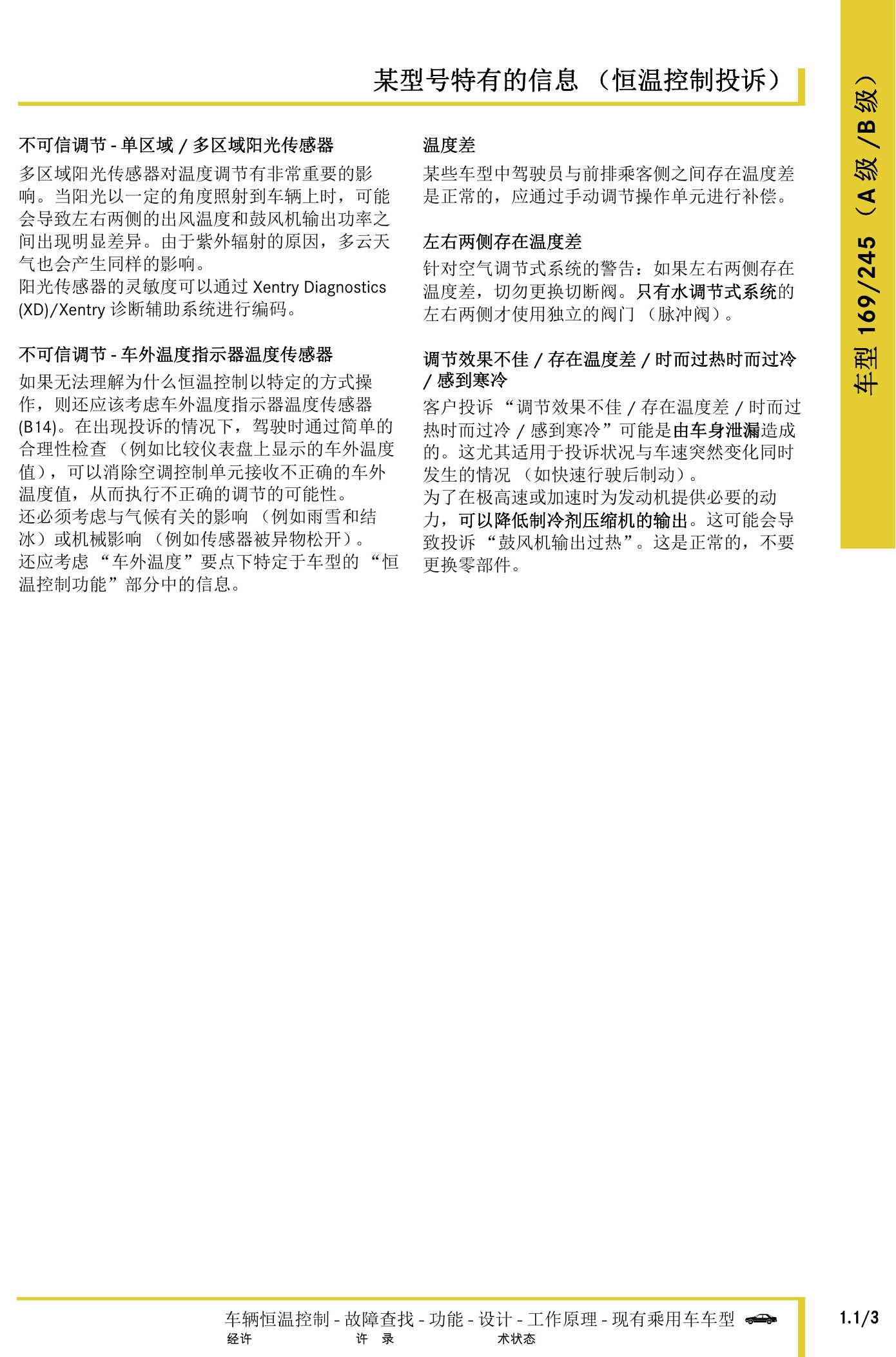

奔驰车辆恒温控制技术指南原第229页。

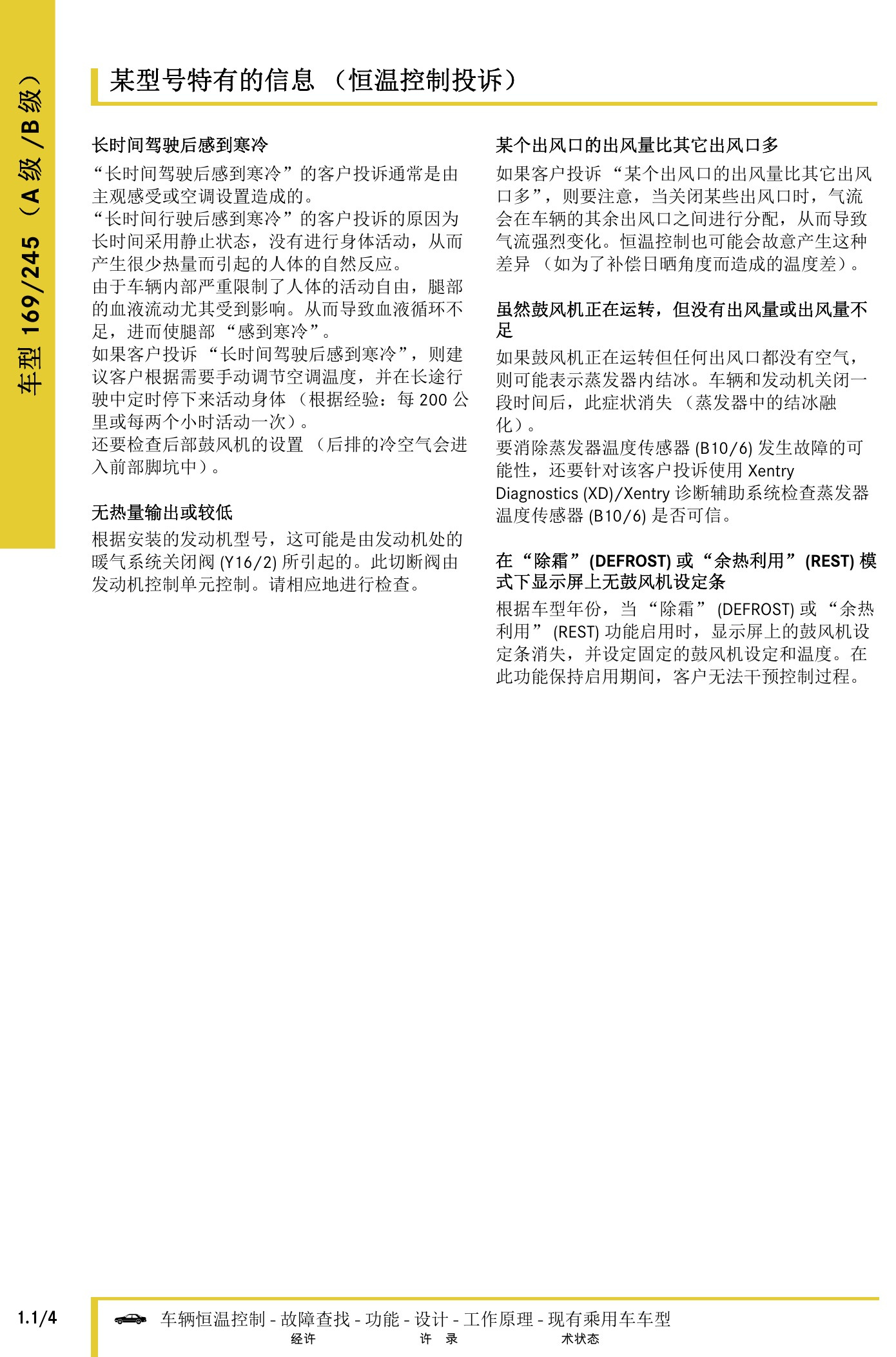

奔驰车辆恒温控制技术指南原第230页。

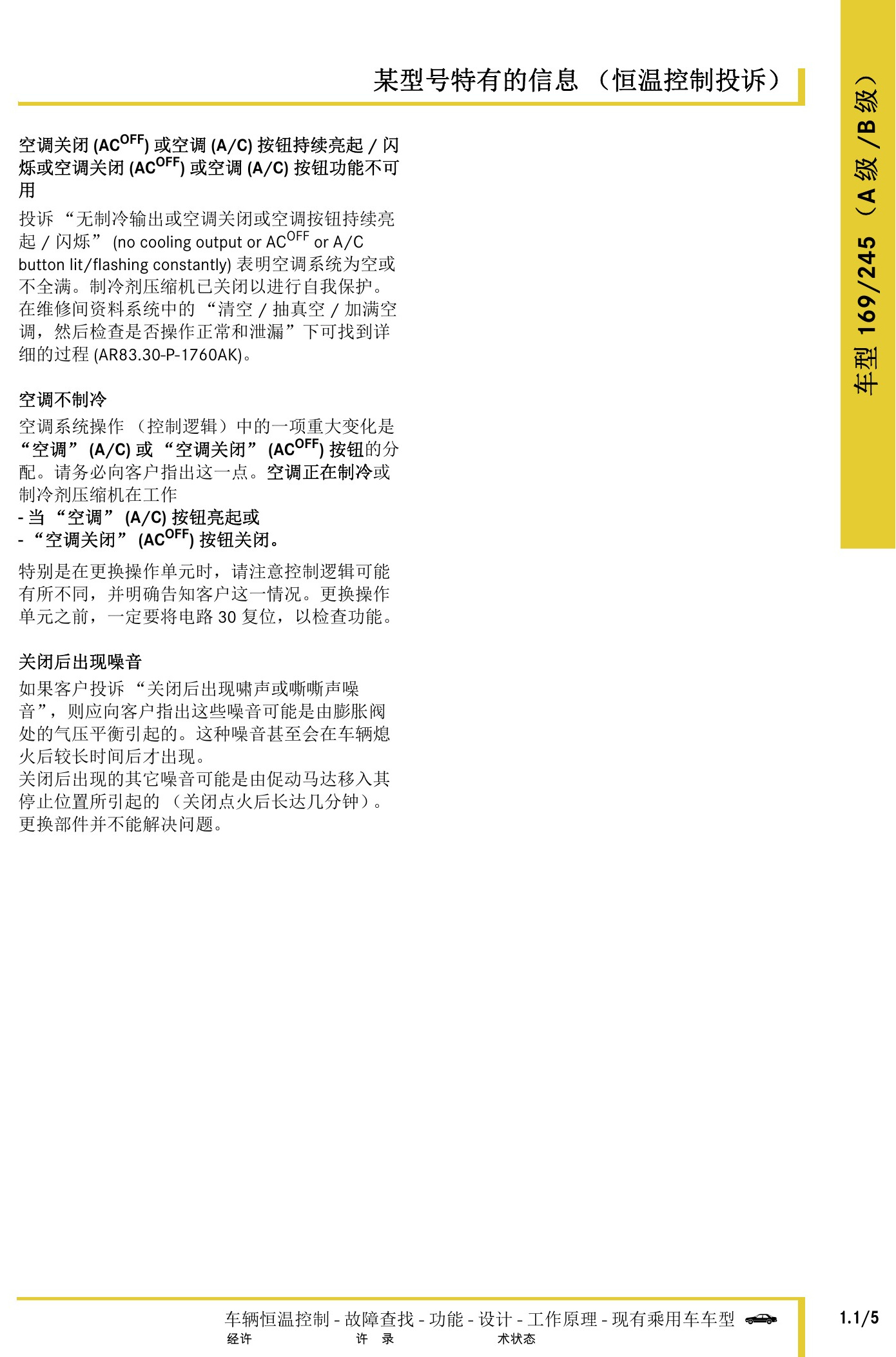

奔驰车辆恒温控制技术指南原第231页。
奔驰车辆恒温控制技术指南原第232页。
奔驰车辆恒温控制技术指南原第233页。

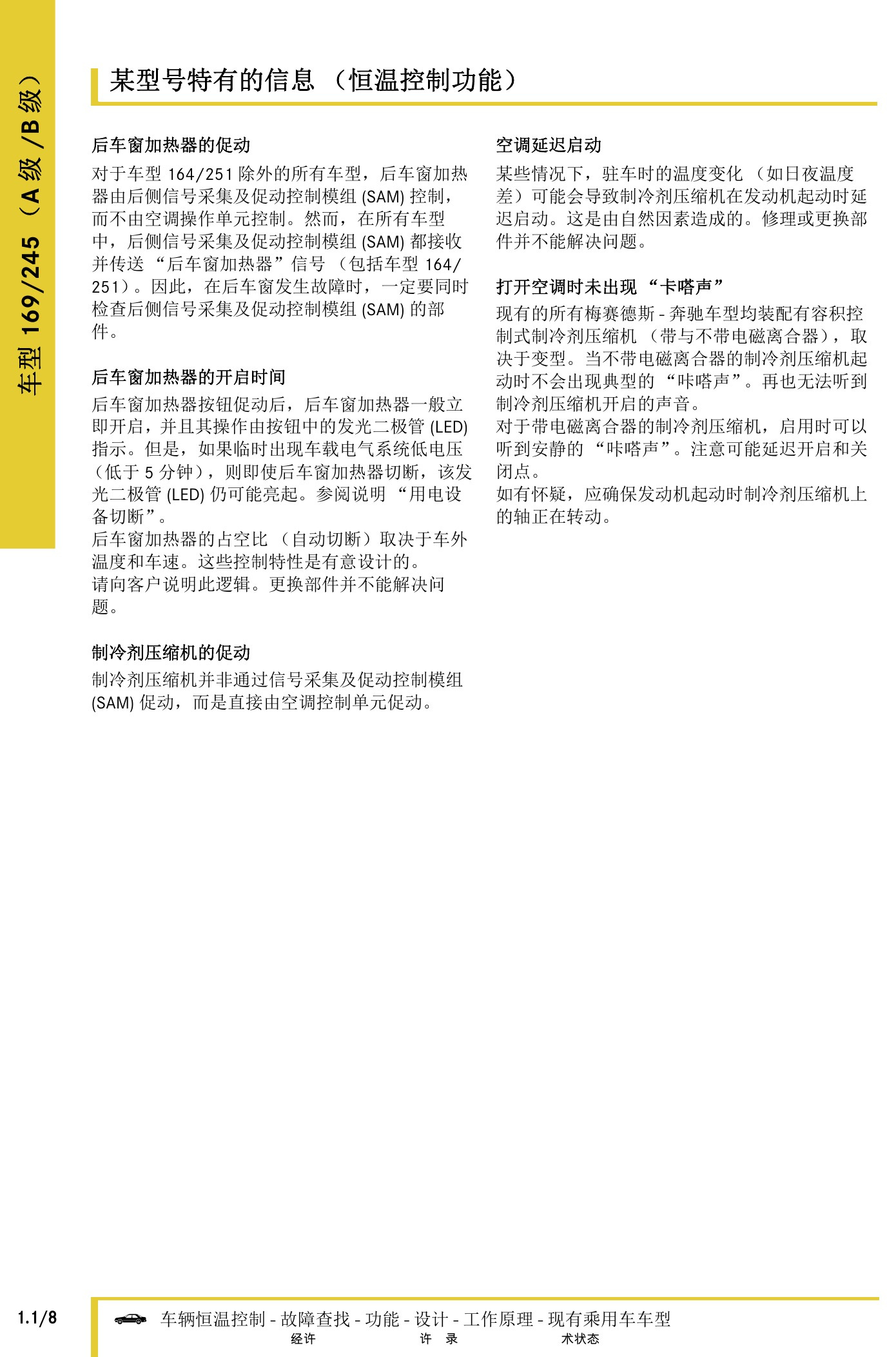

奔驰车辆恒温控制技术指南原第234页。

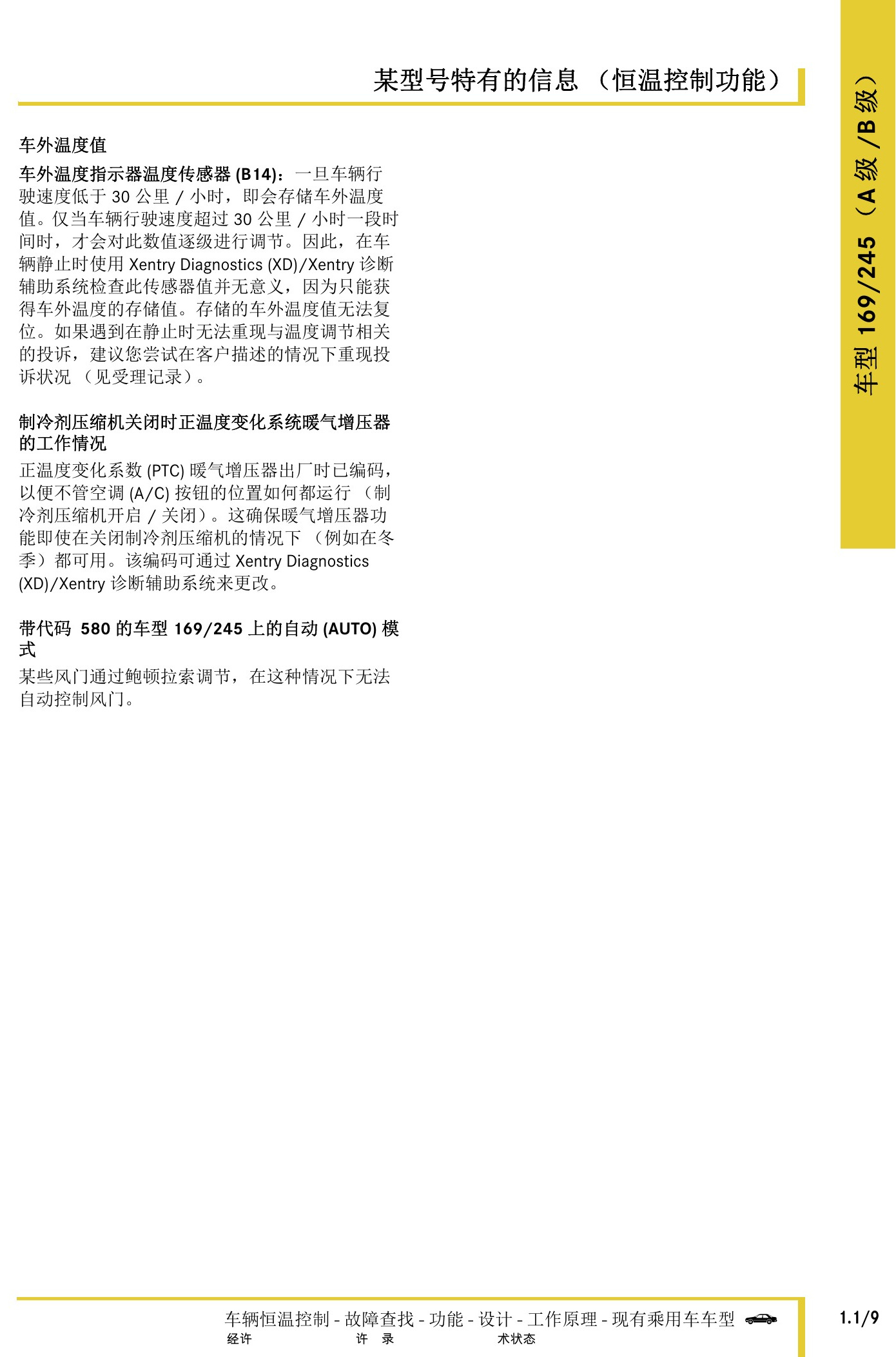

奔驰车辆恒温控制技术指南原第235页。

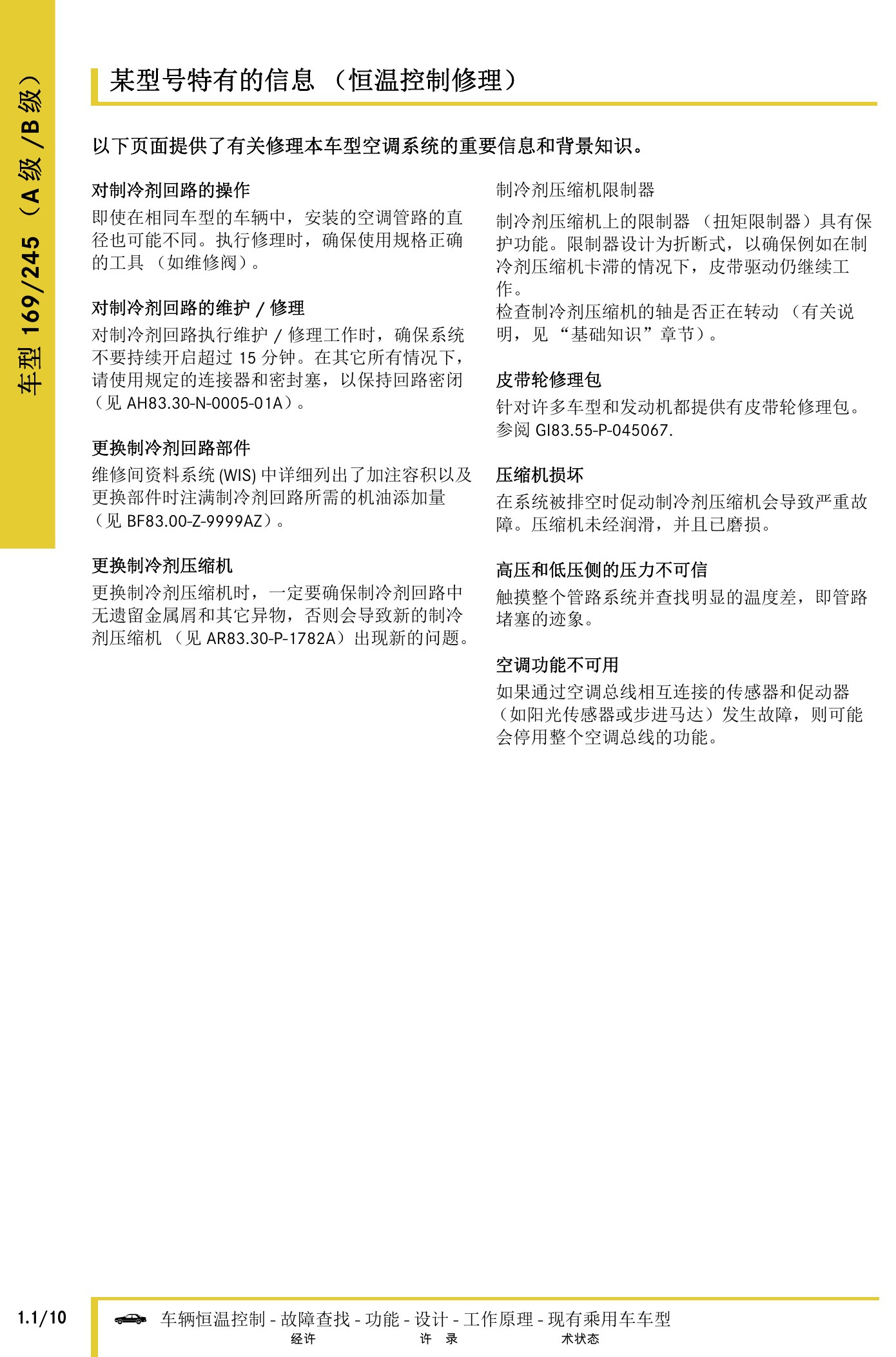

奔驰车辆恒温控制技术指南原第236页。

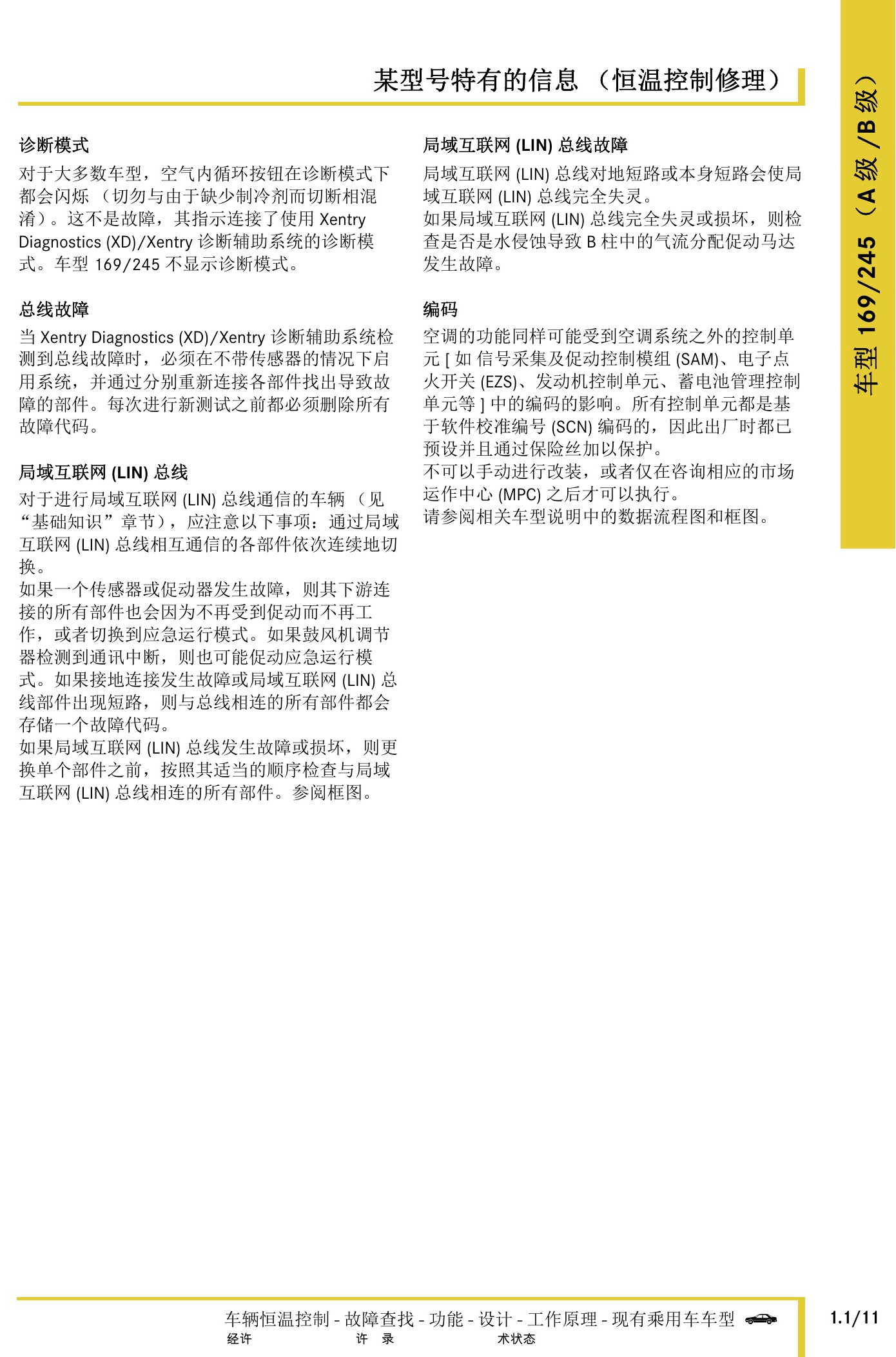

奔驰车辆恒温控制技术指南原第237页。
奔驰车辆恒温控制技术指南原第238页。
奔驰车辆恒温控制技术指南原第239页。

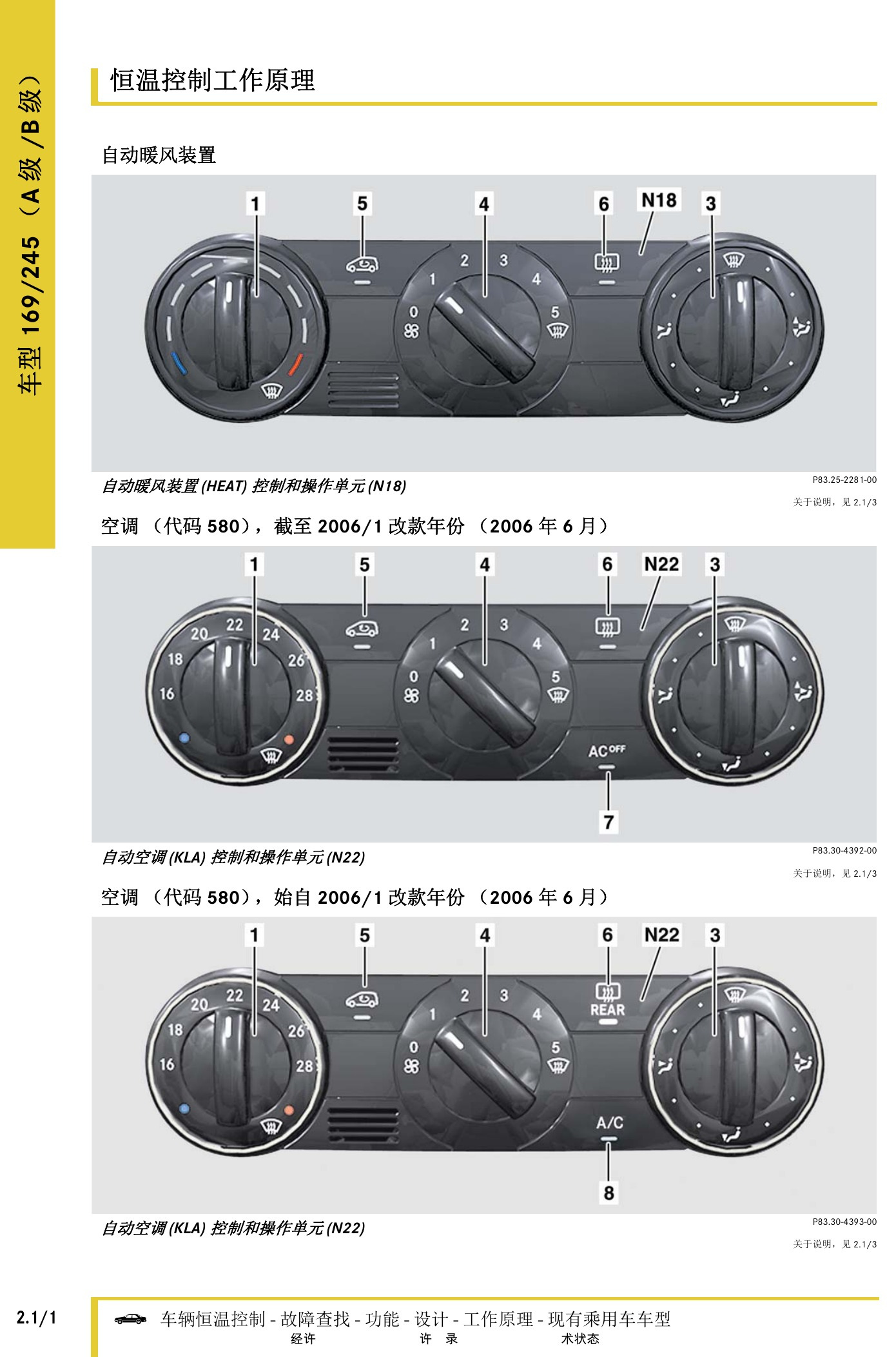

奔驰车辆恒温控制技术指南原第240页。
奔驰车辆恒温控制技术指南原第241页。
奔驰车辆恒温控制技术指南原第242页。

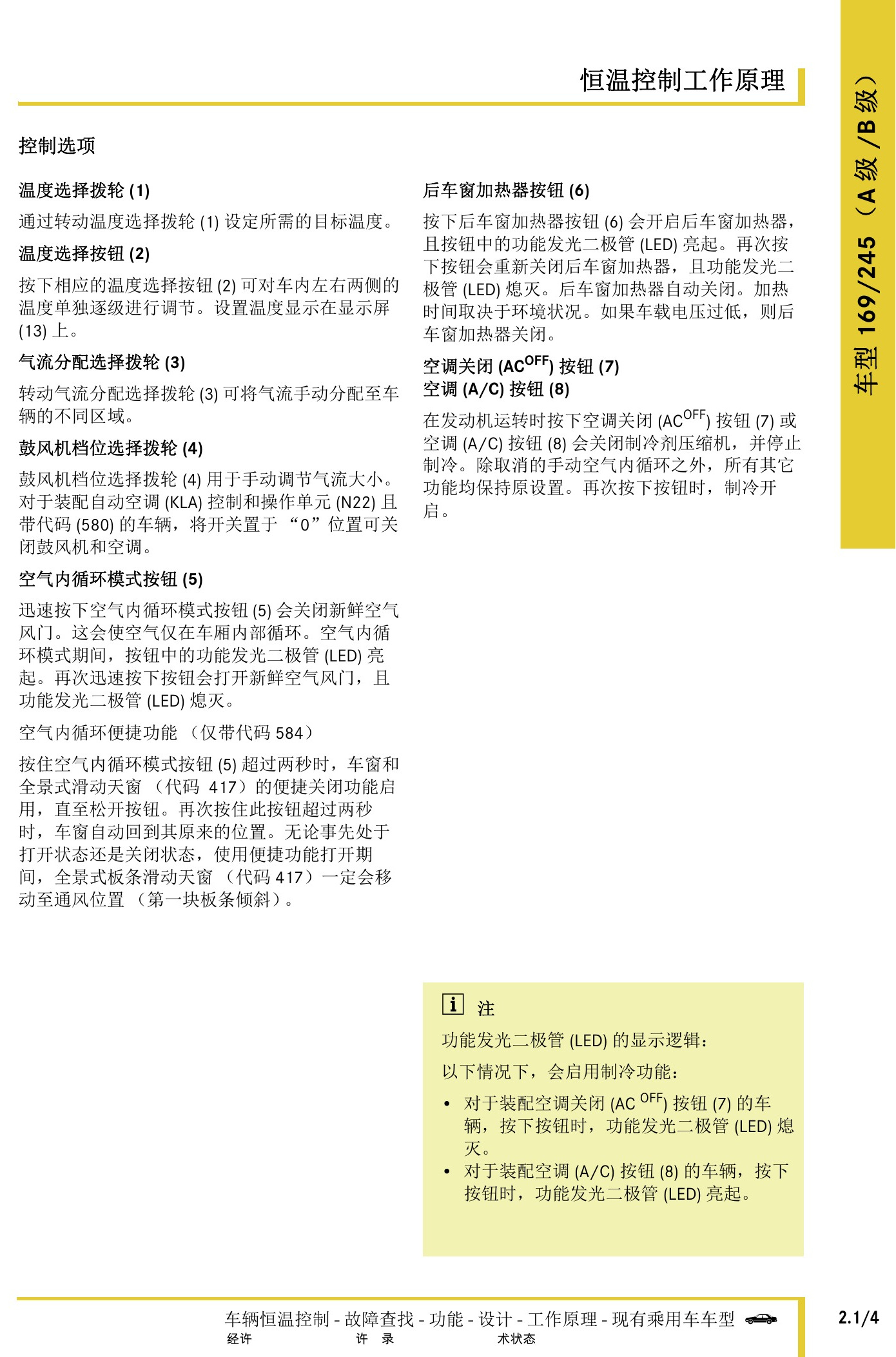

奔驰车辆恒温控制技术指南原第243页。
奔驰车辆恒温控制技术指南原第244页。
奔驰车辆恒温控制技术指南原第245页。

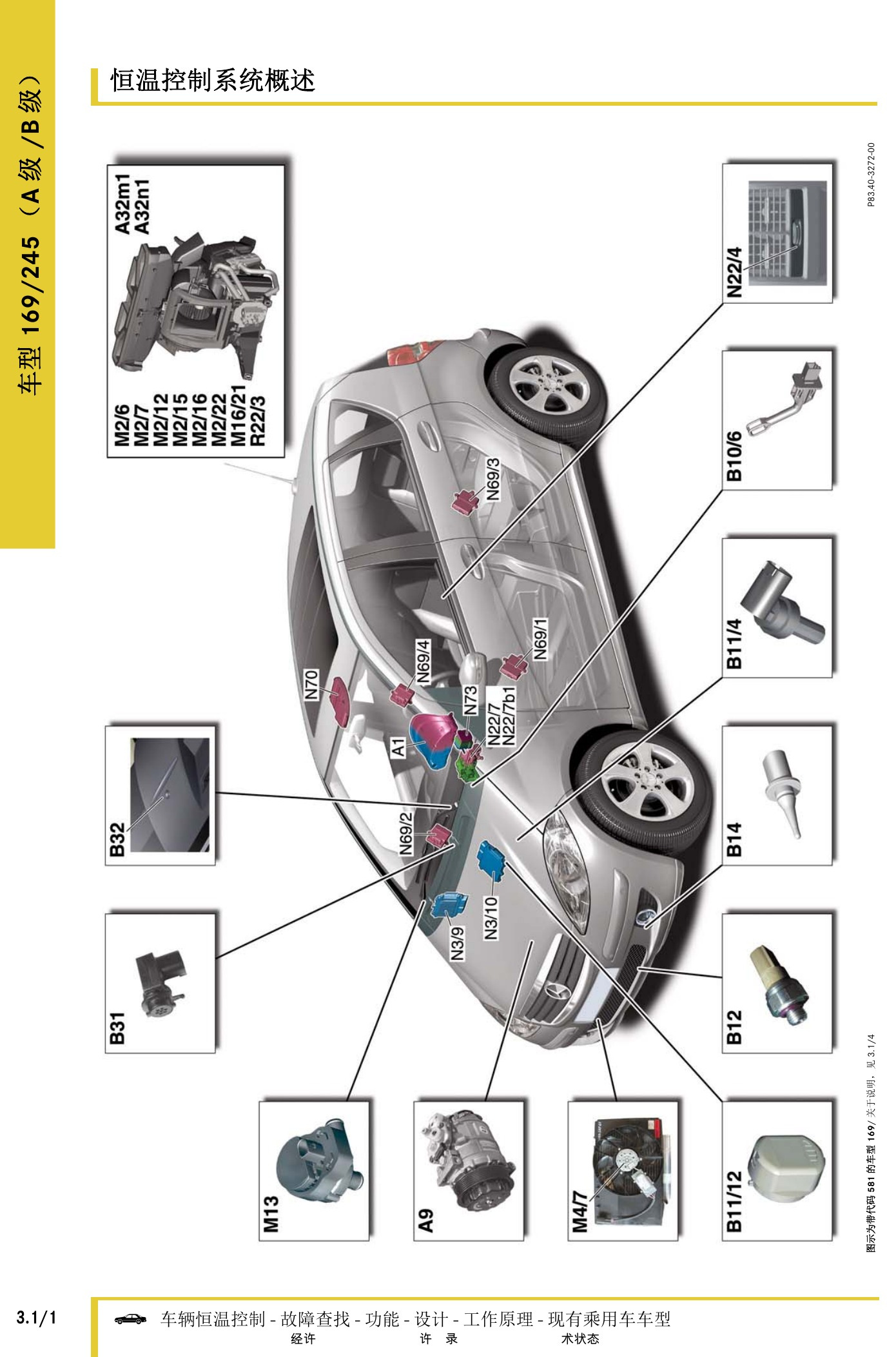

奔驰车辆恒温控制技术指南原第246页。
奔驰车辆恒温控制技术指南原第247页。

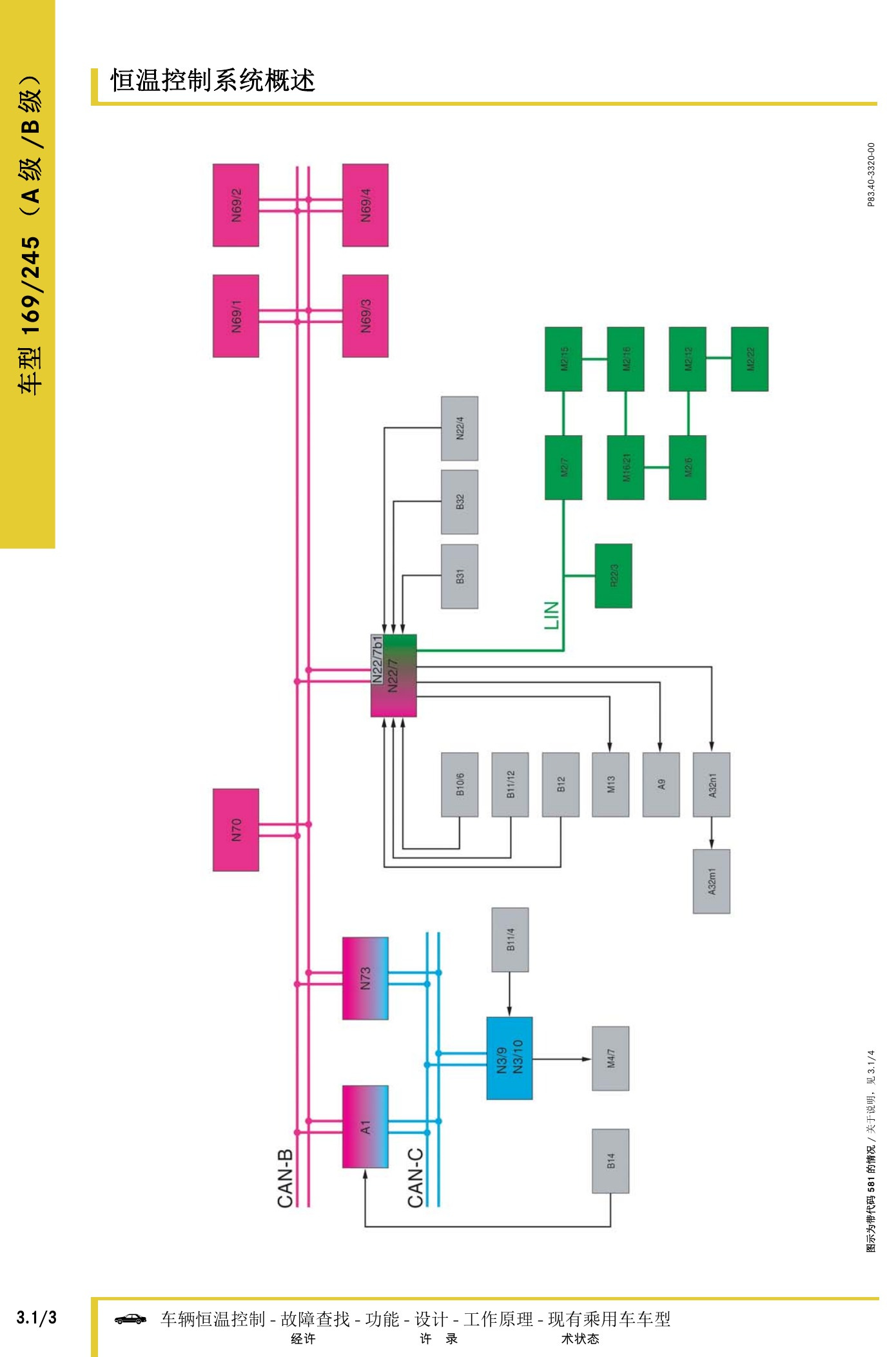

奔驰车辆恒温控制技术指南原第248页。

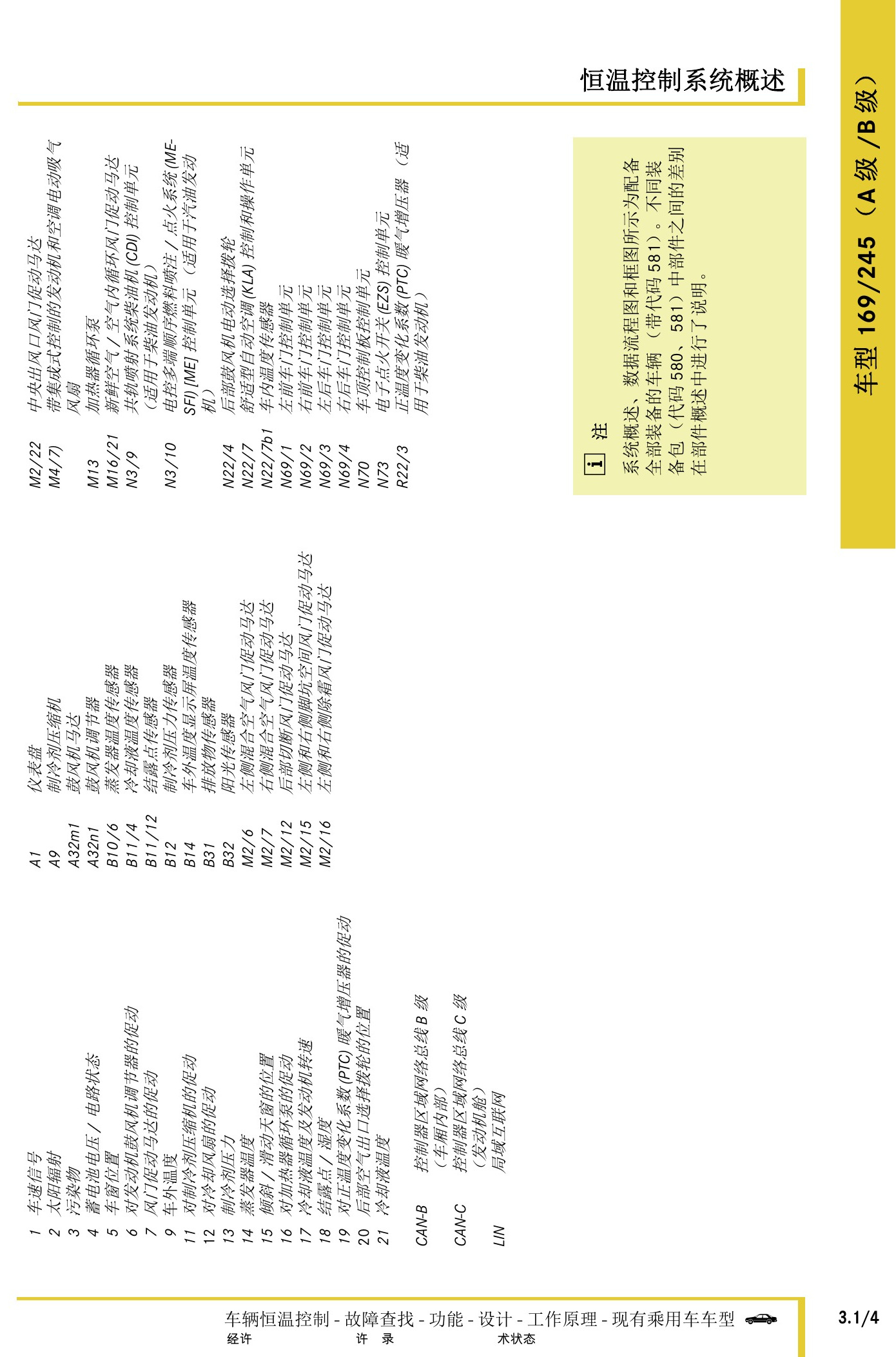

奔驰车辆恒温控制技术指南原第249页。

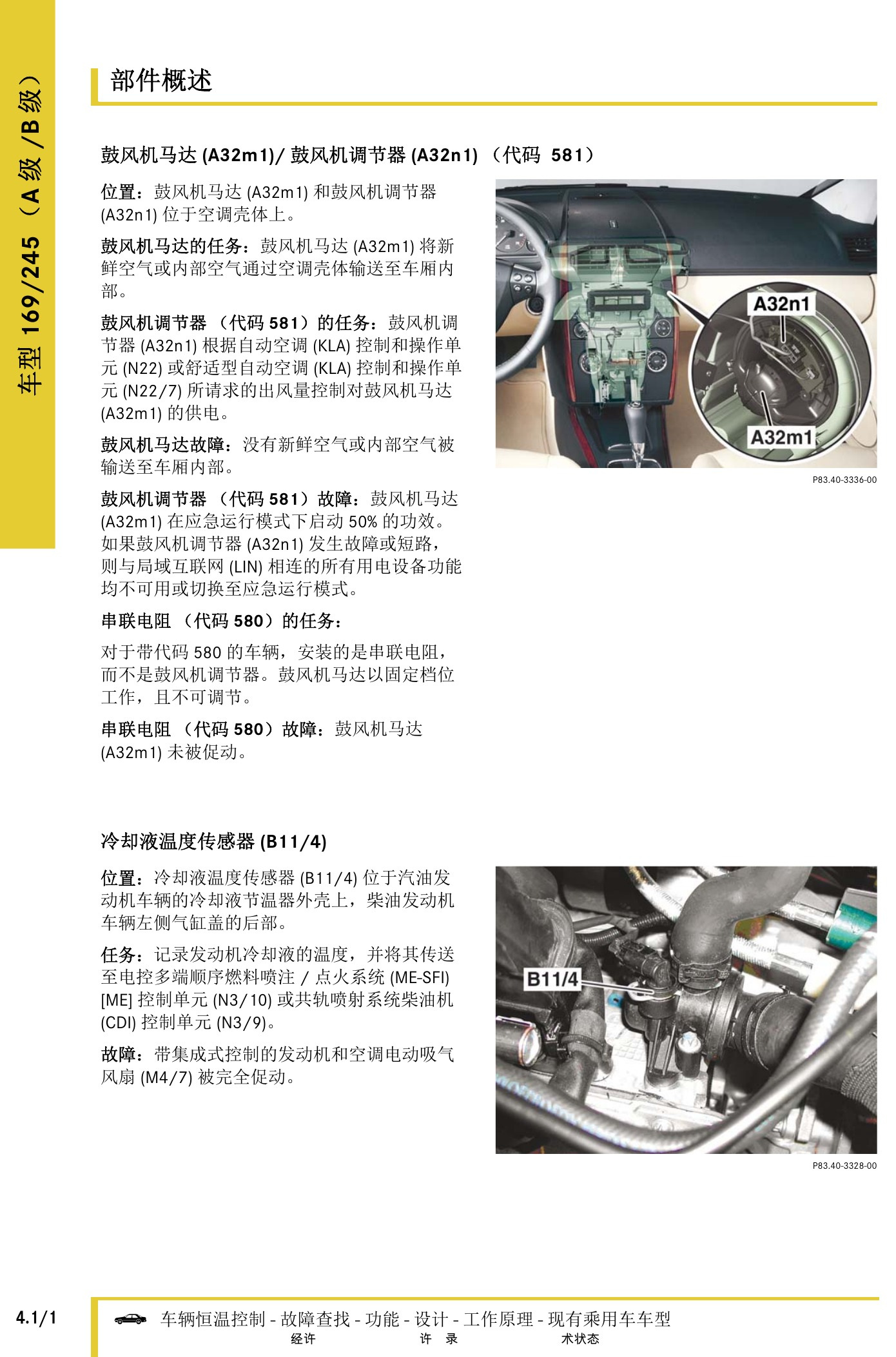

奔驰车辆恒温控制技术指南原第250页。

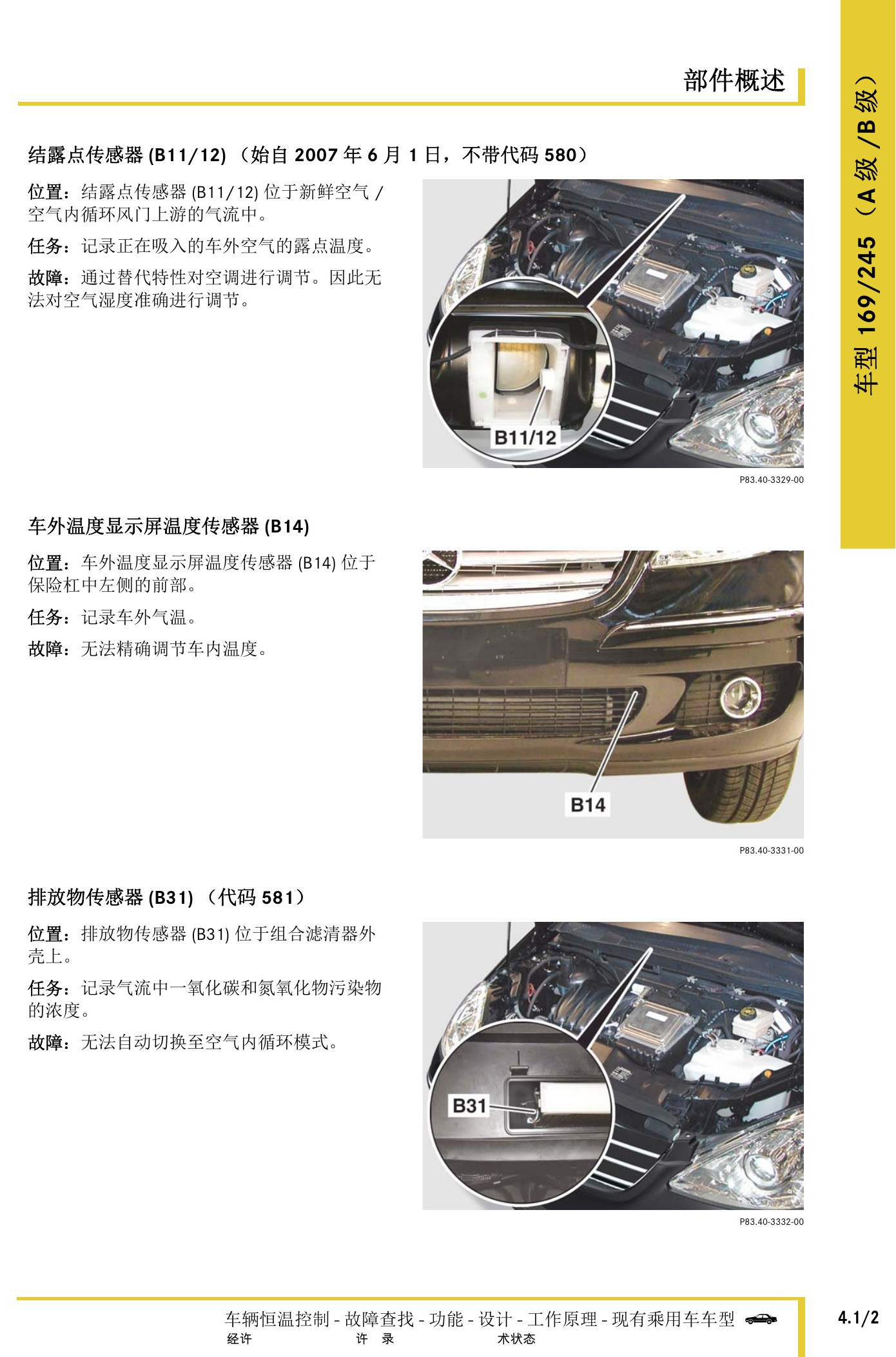

奔驰车辆恒温控制技术指南原第251页。

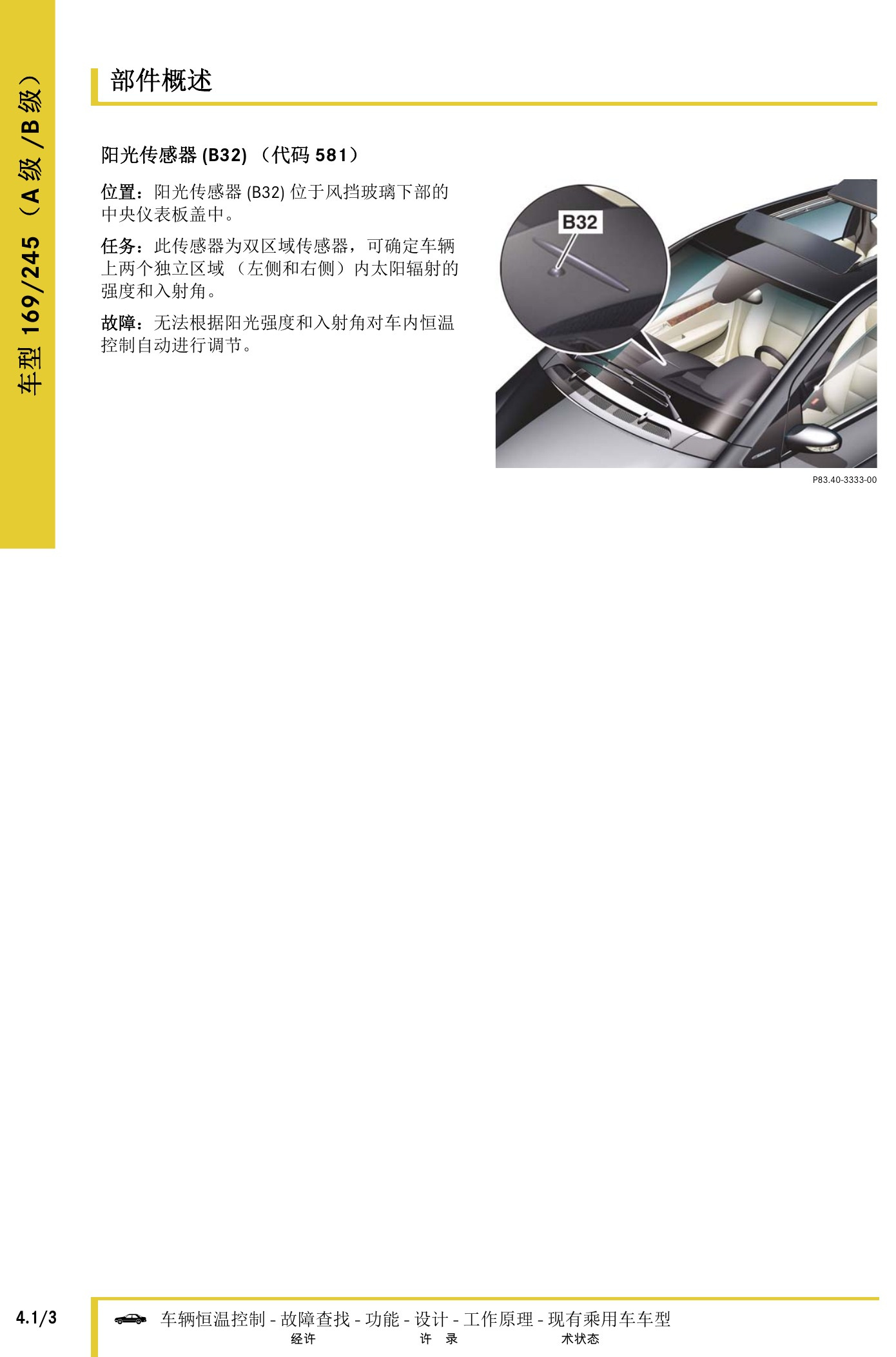

奔驰车辆恒温控制技术指南原第252页。
奔驰车辆恒温控制技术指南原第253页。

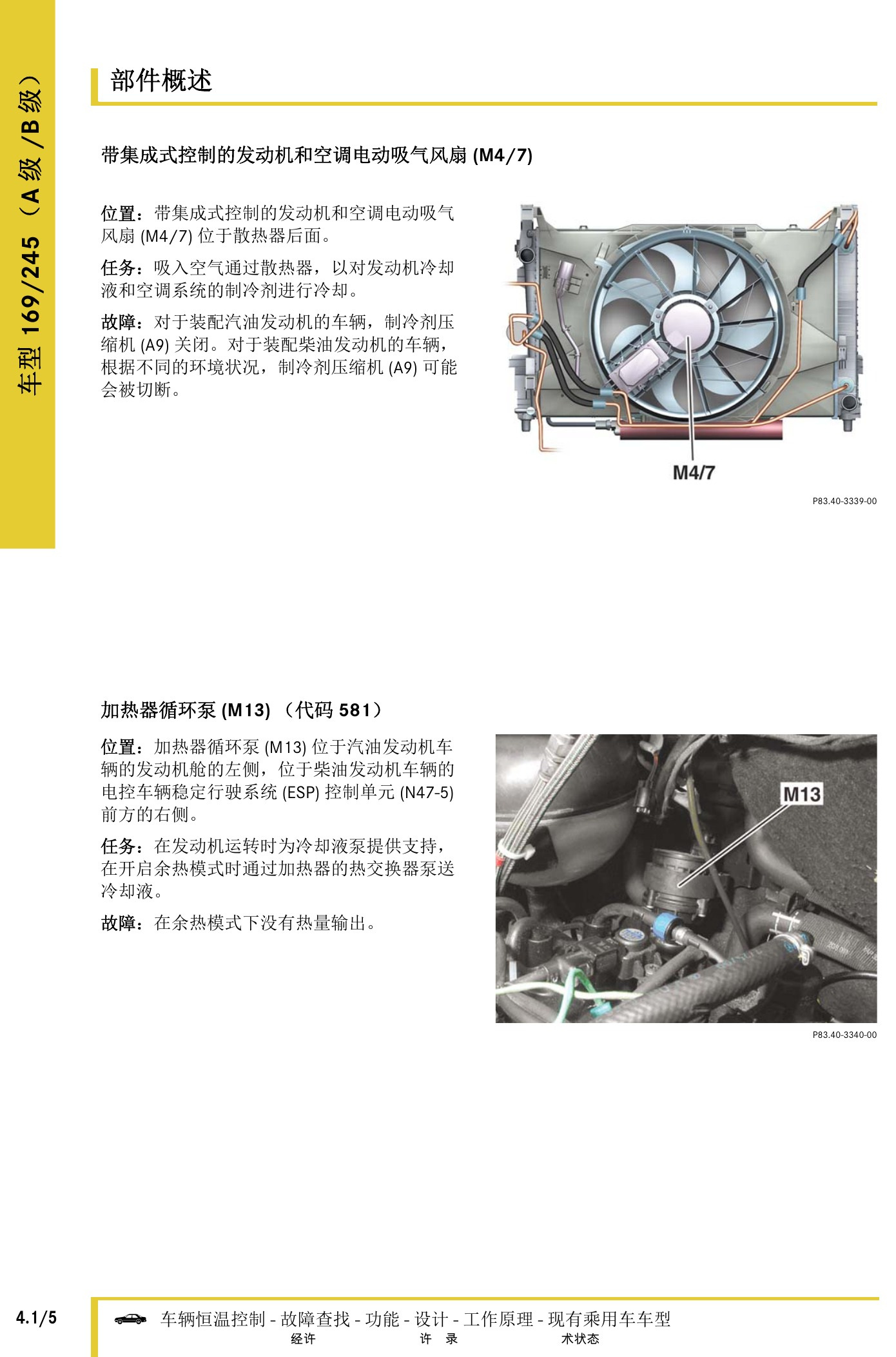

奔驰车辆恒温控制技术指南原第254页。

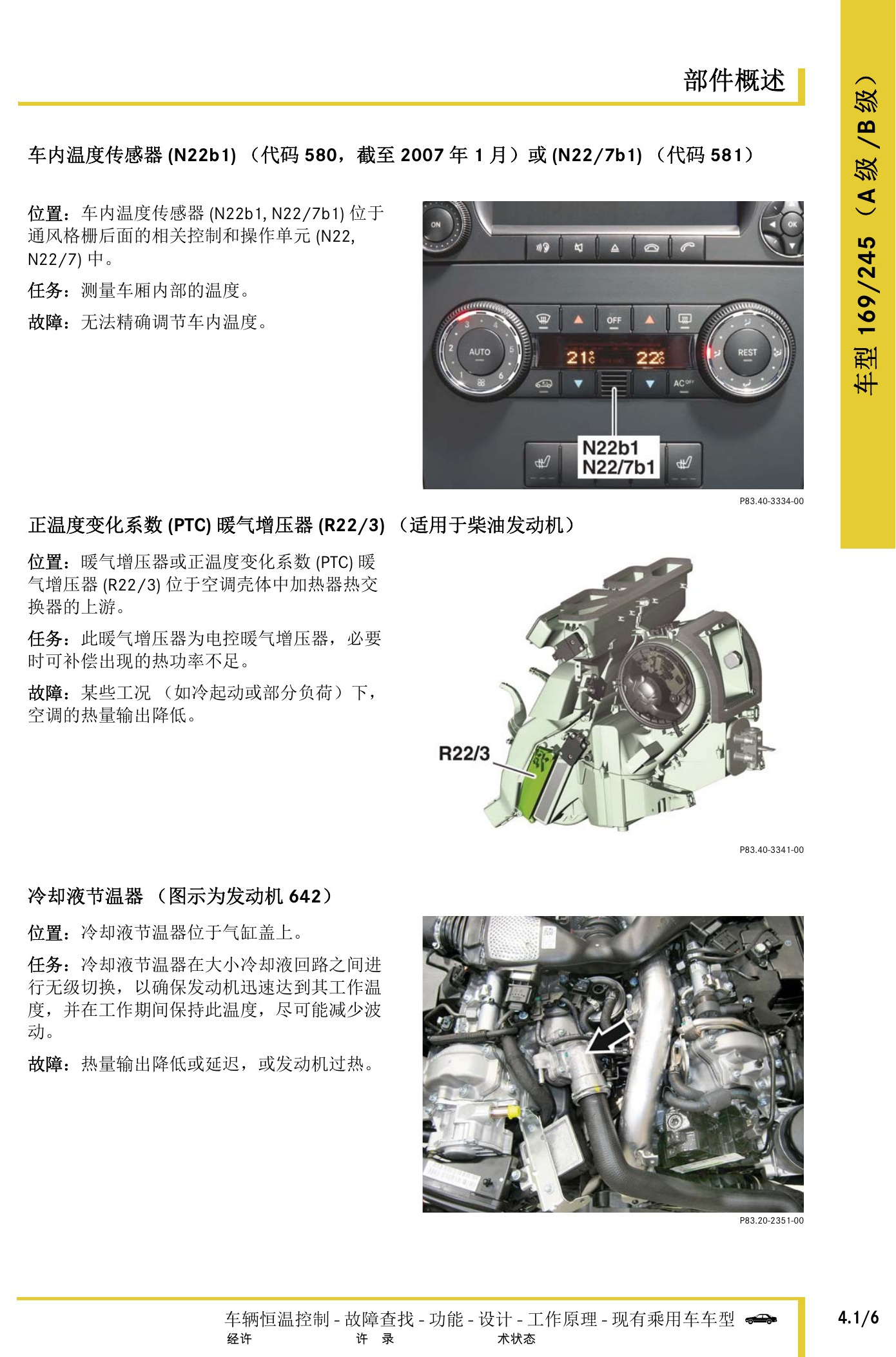

奔驰车辆恒温控制技术指南原第255页。

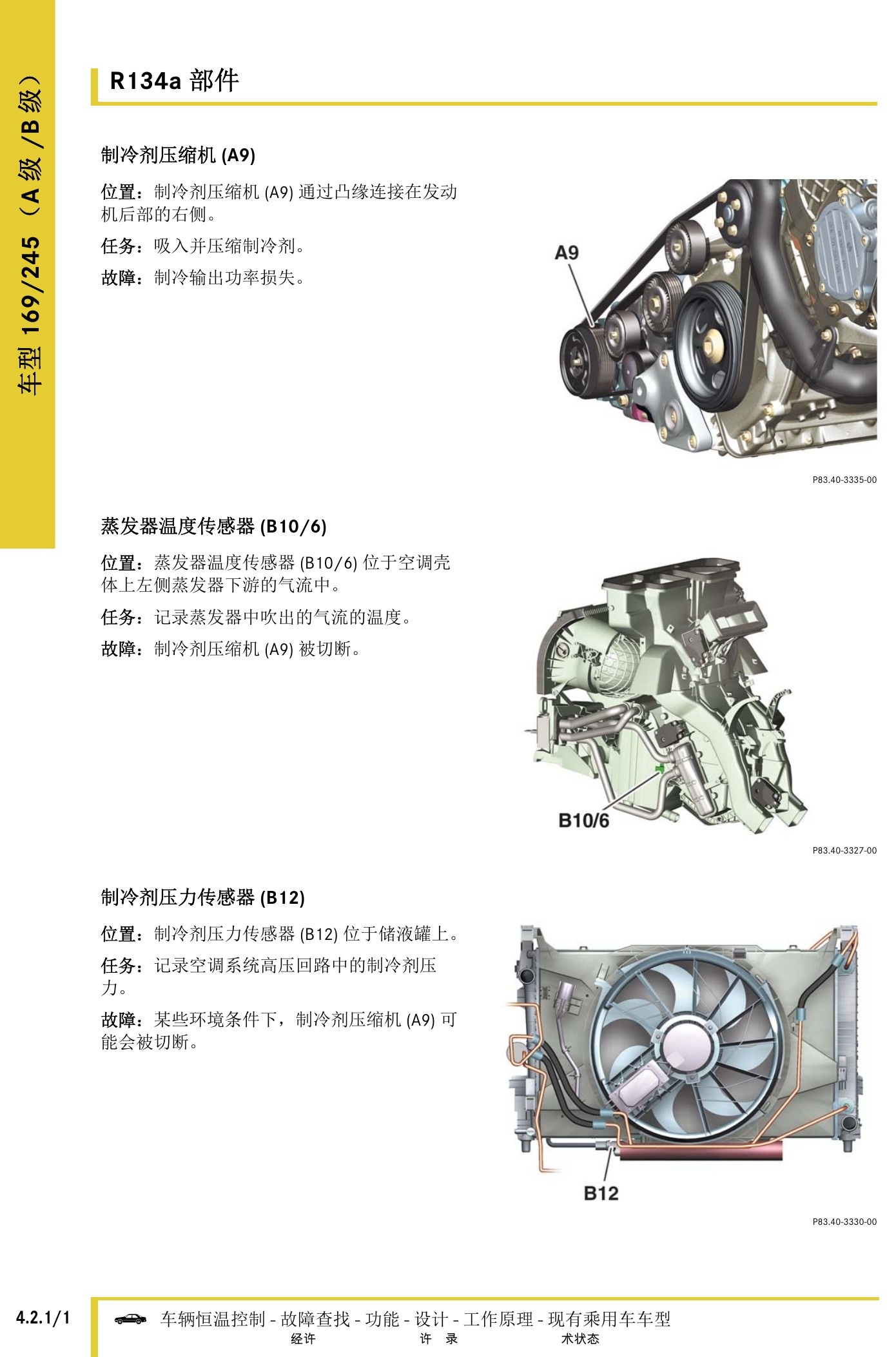

奔驰车辆恒温控制技术指南原第256页。

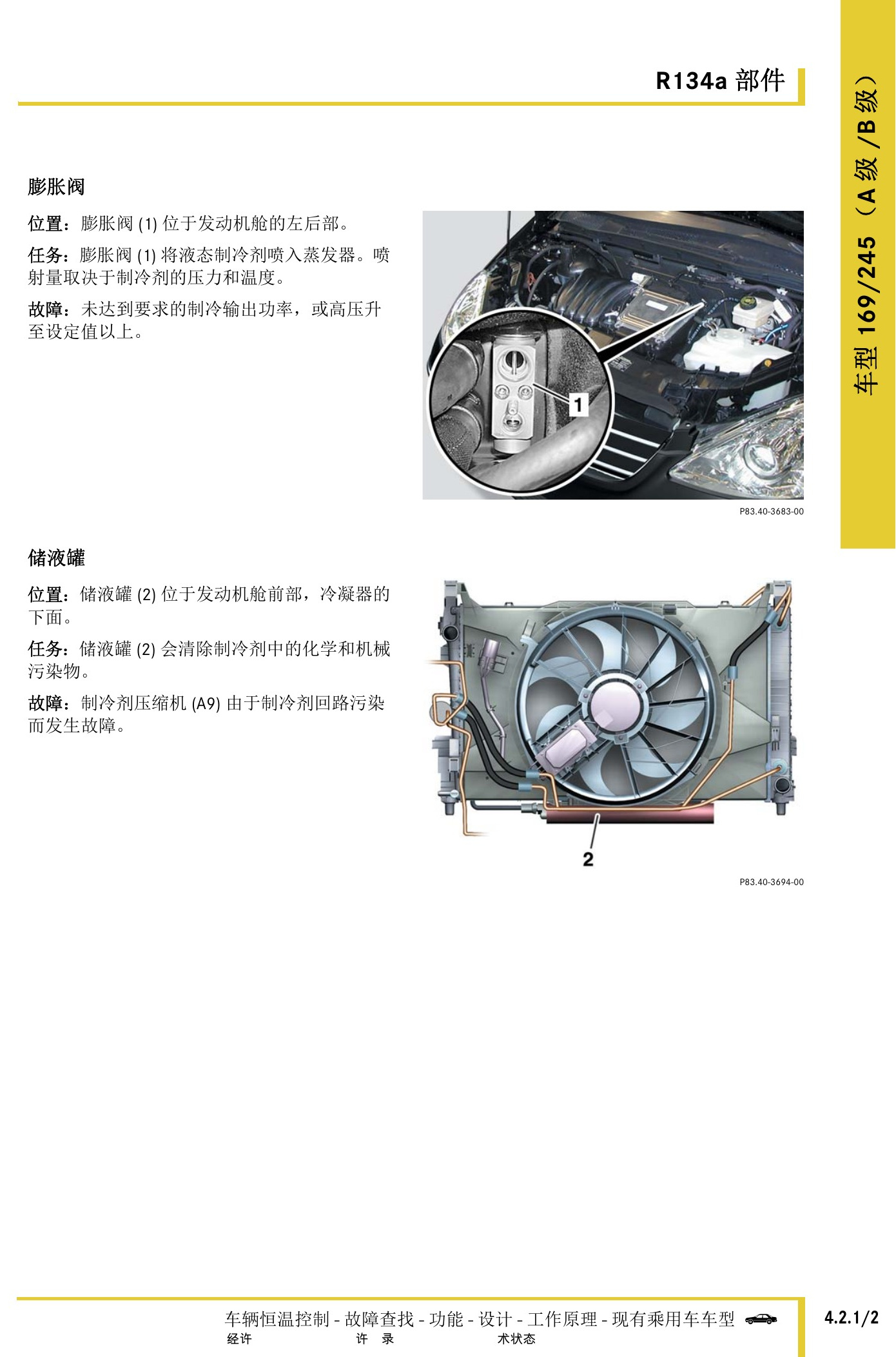

奔驰车辆恒温控制技术指南原第257页。
奔驰车辆恒温控制技术指南原第258页。

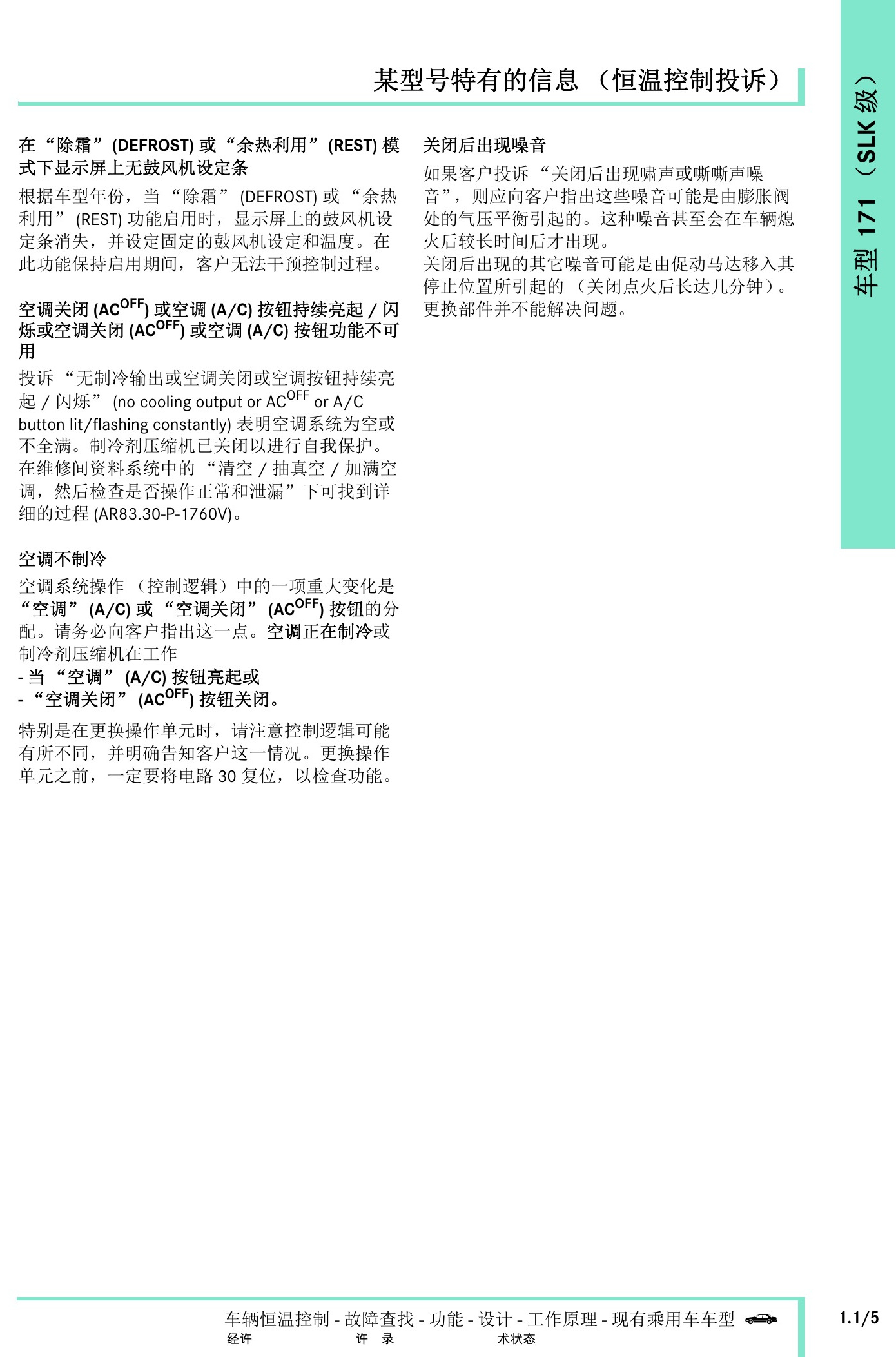

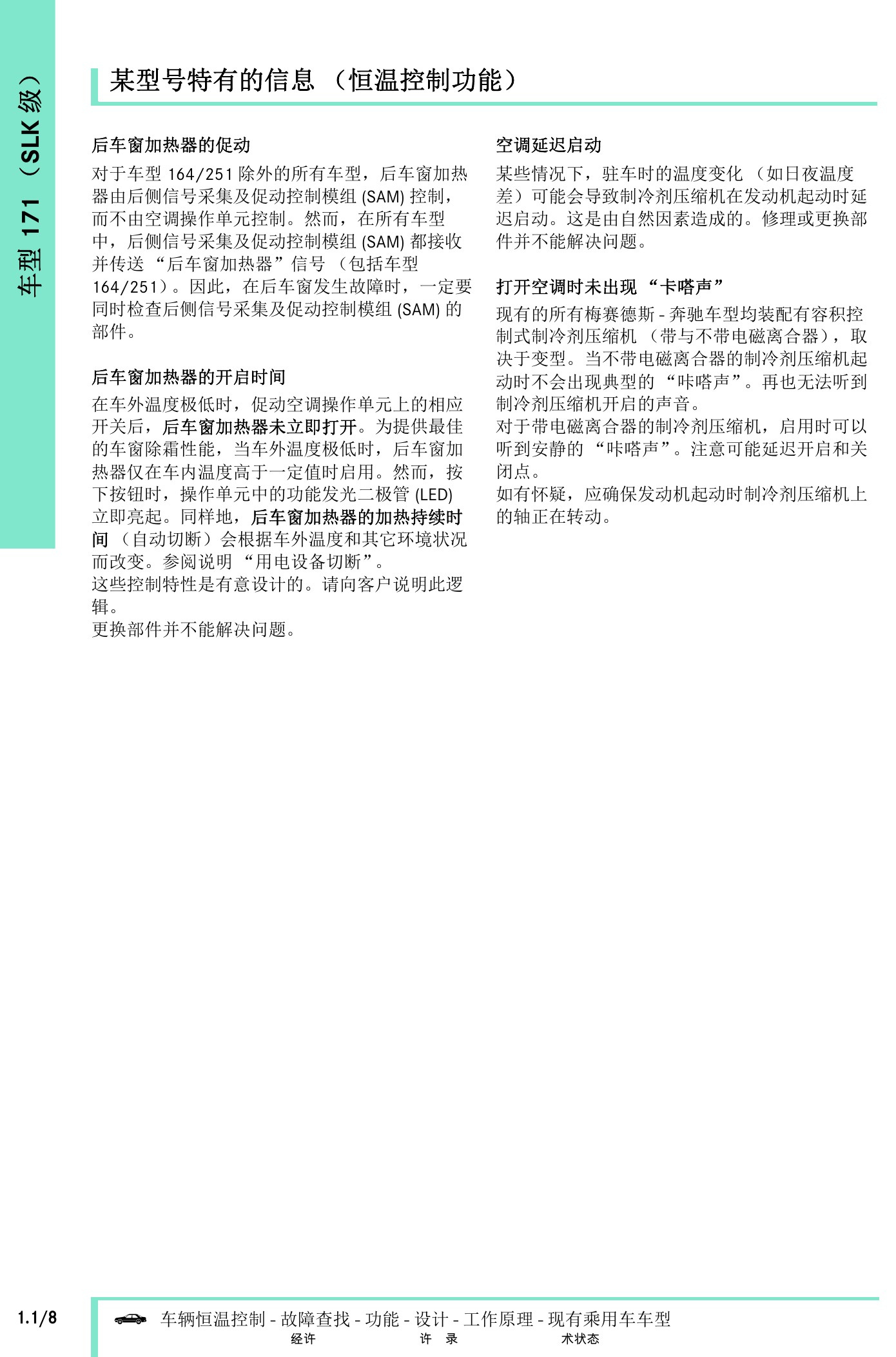

四、R171 SLK级恒温控制资料

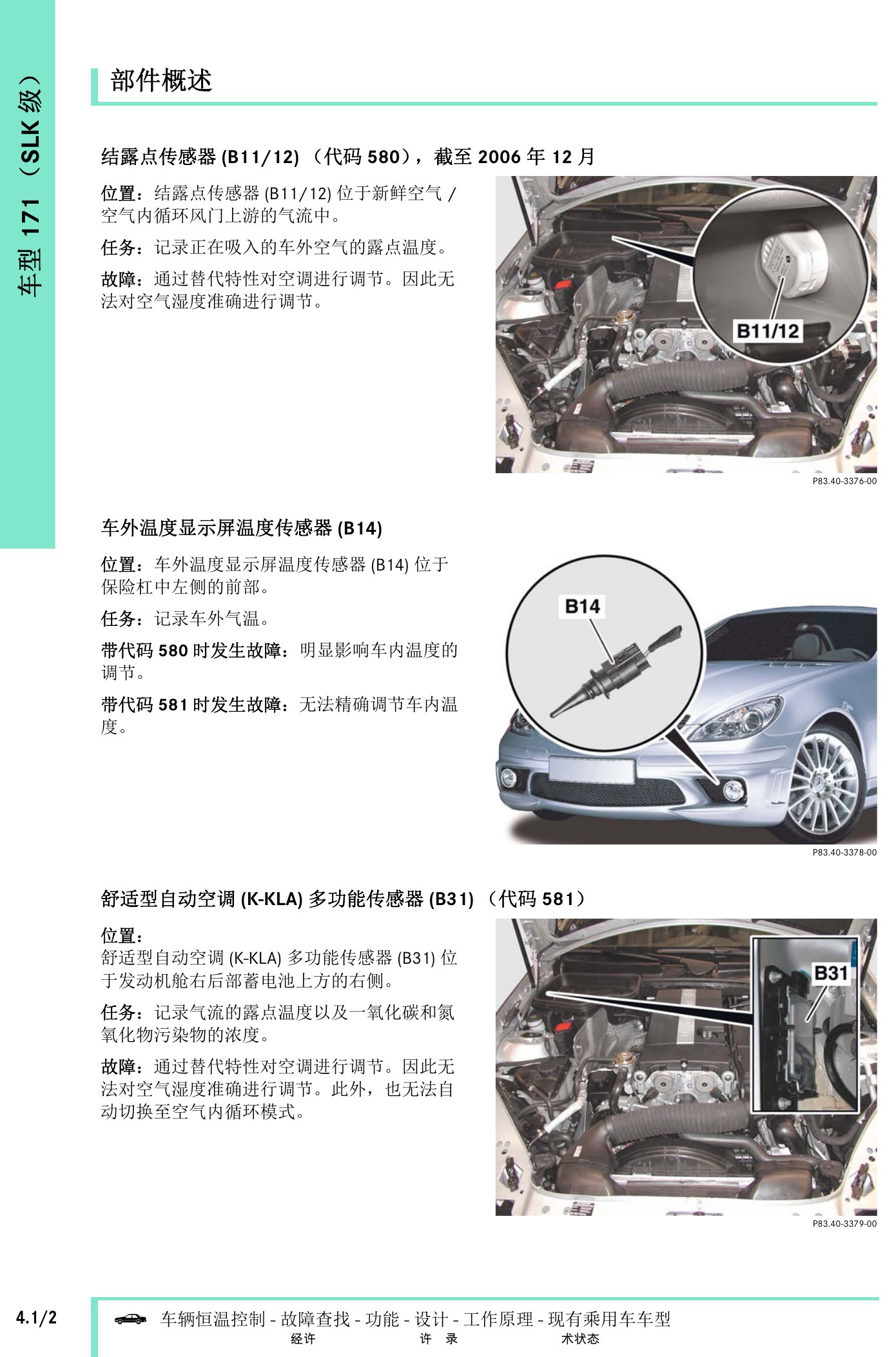

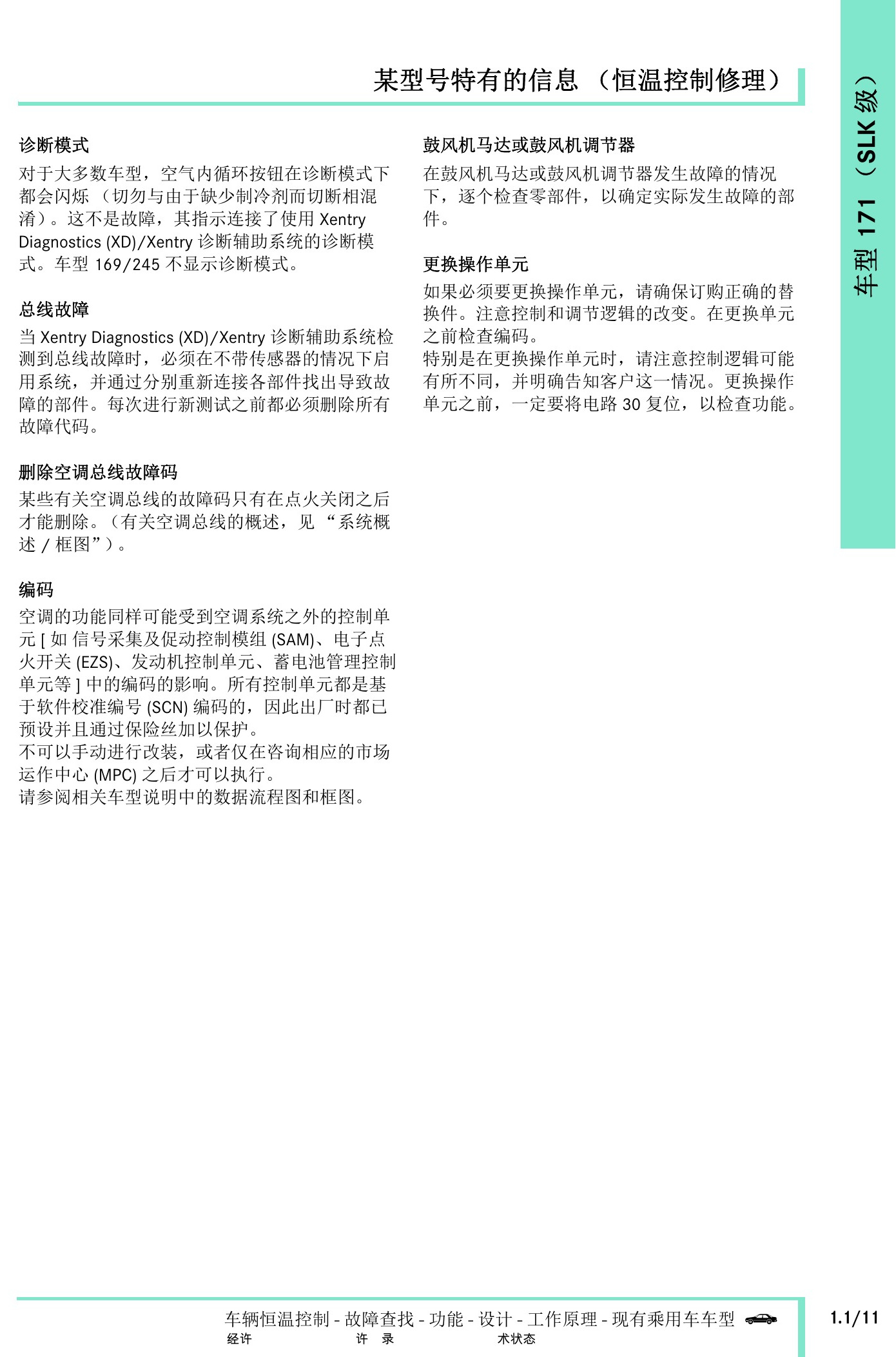

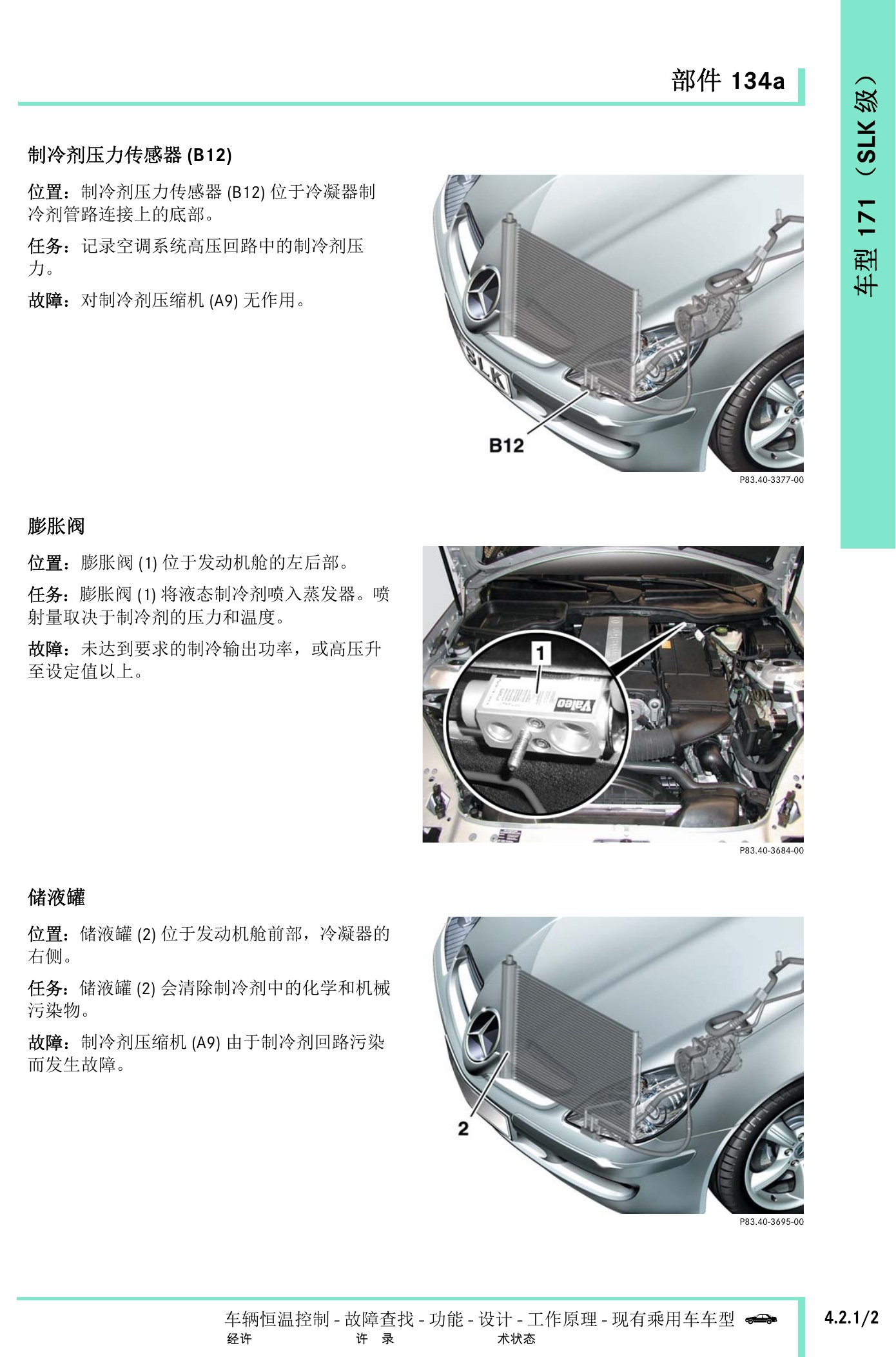

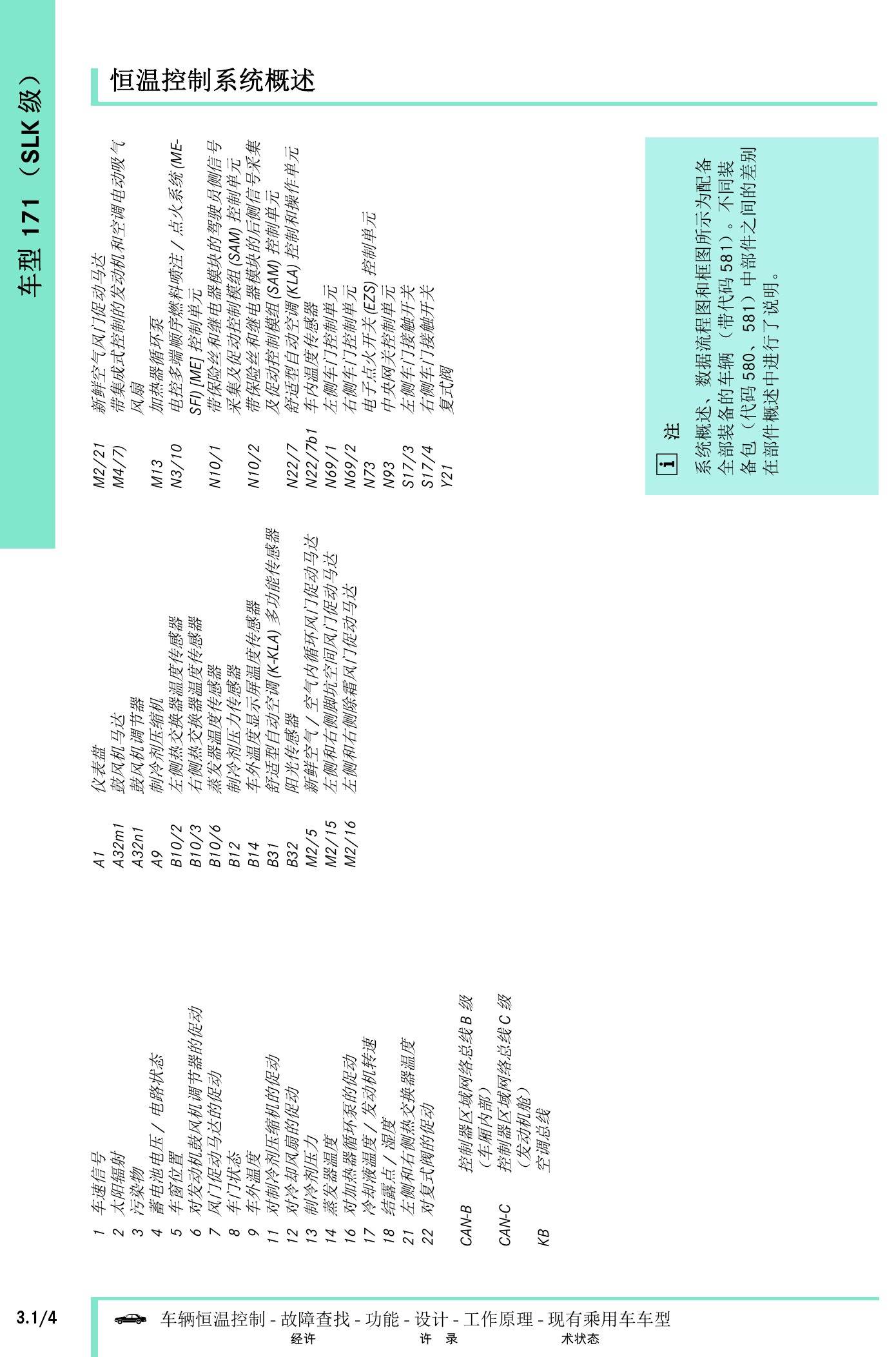

SLK级部分包括投诉与功能说明、空调工作原理、系统图和相关部件概述。

奔驰车辆恒温控制技术指南原第259页。

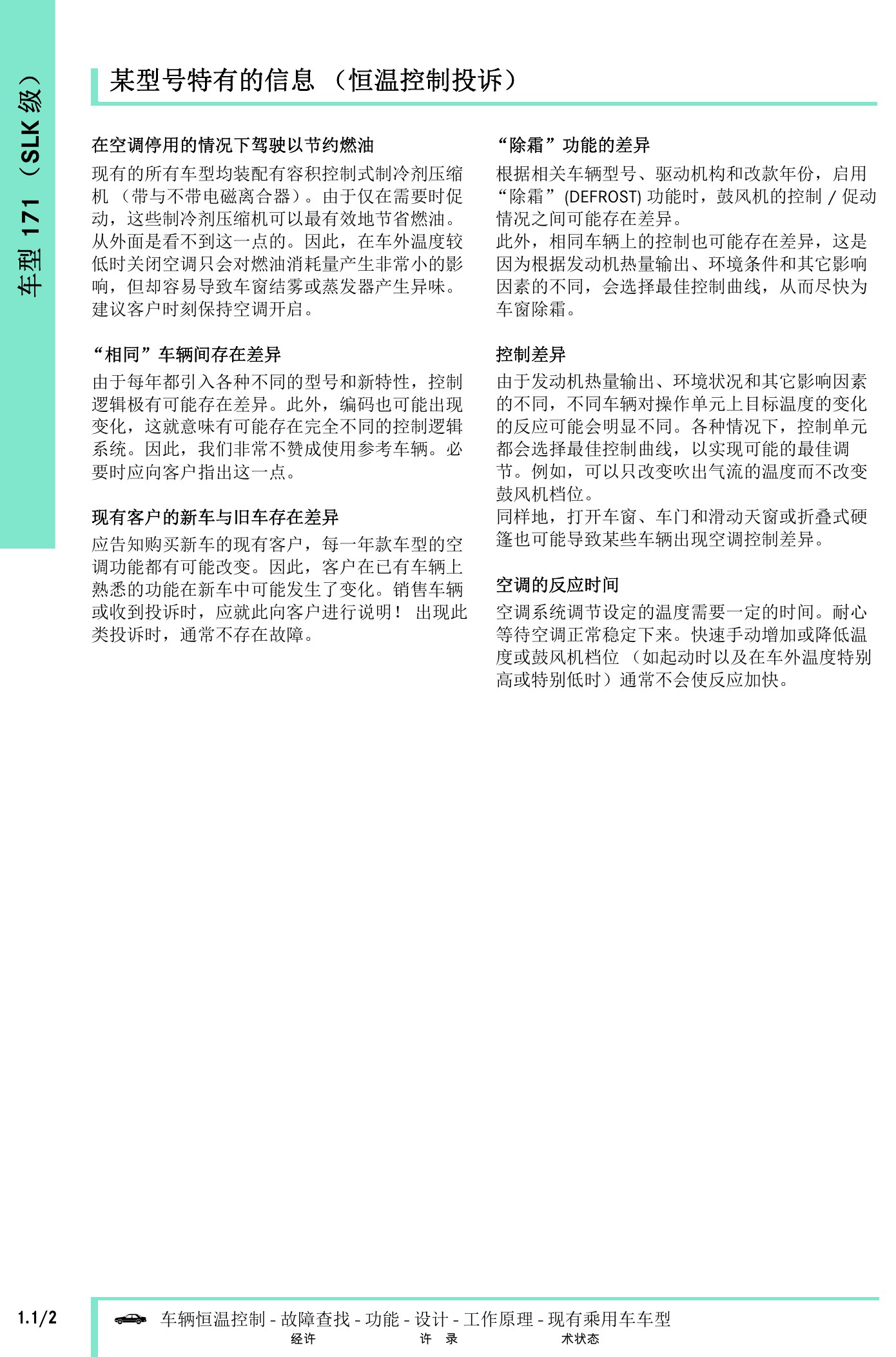

奔驰车辆恒温控制技术指南原第260页。

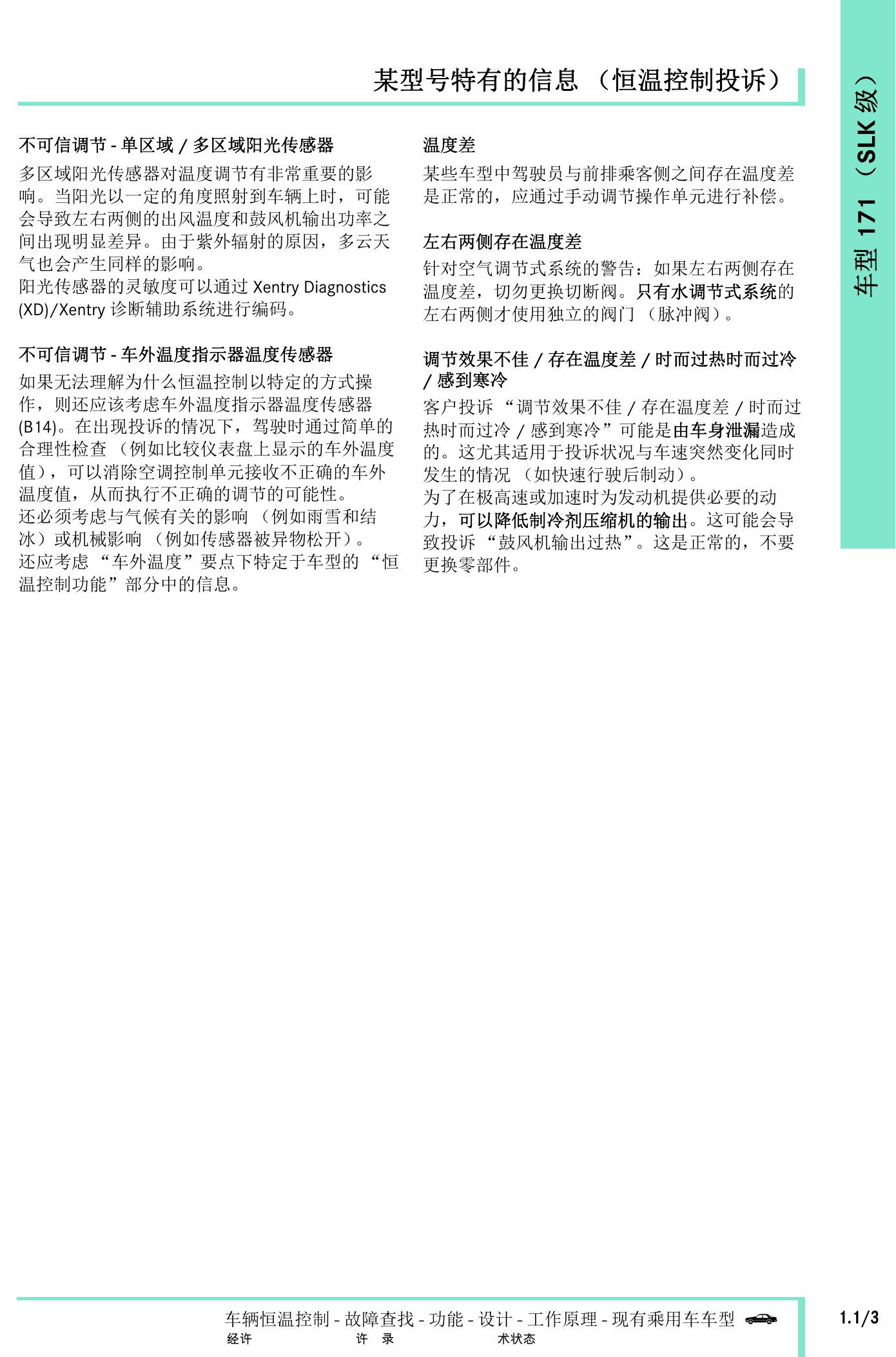

奔驰车辆恒温控制技术指南原第261页。

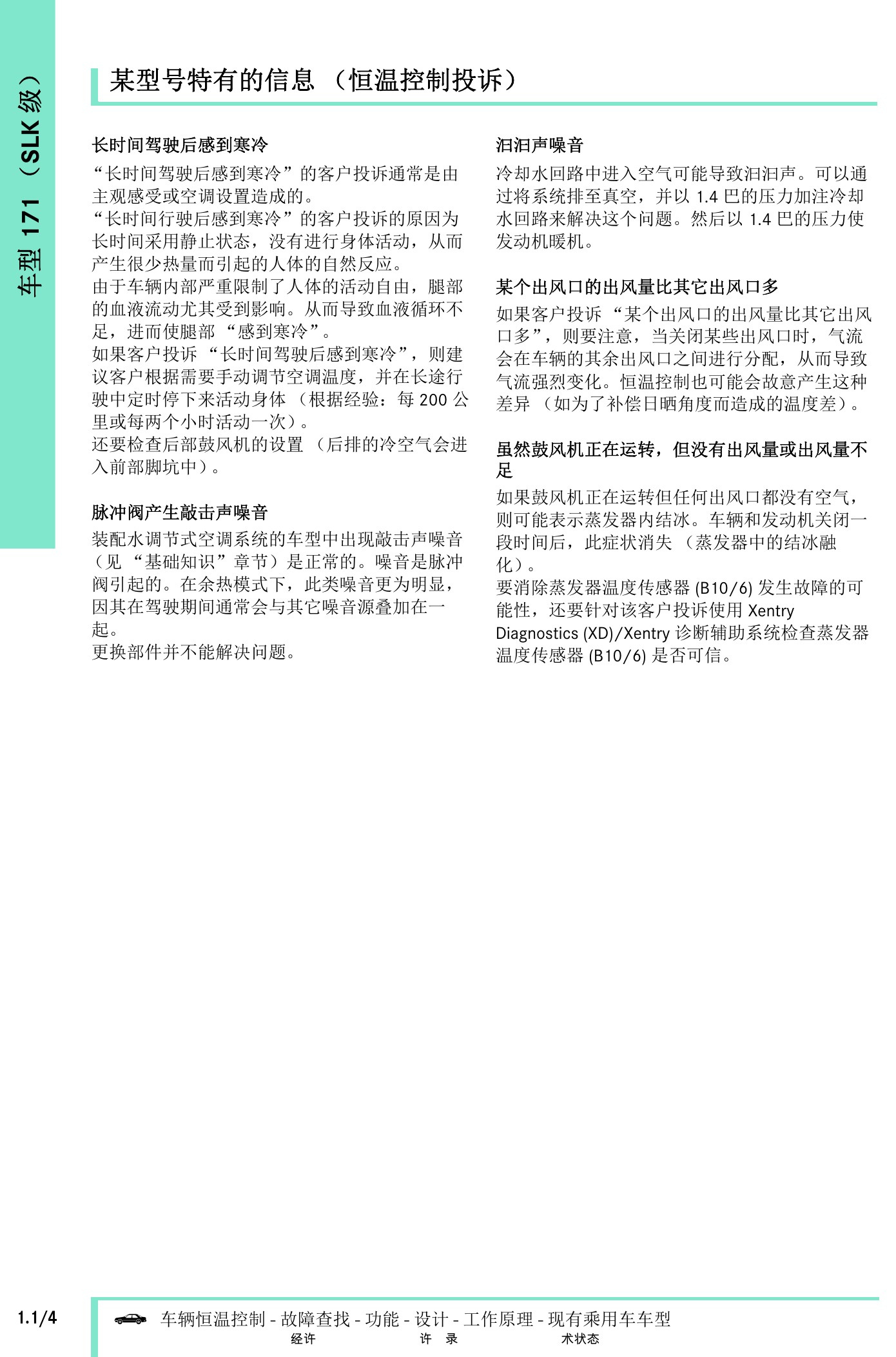

奔驰车辆恒温控制技术指南原第262页。
奔驰车辆恒温控制技术指南原第263页。

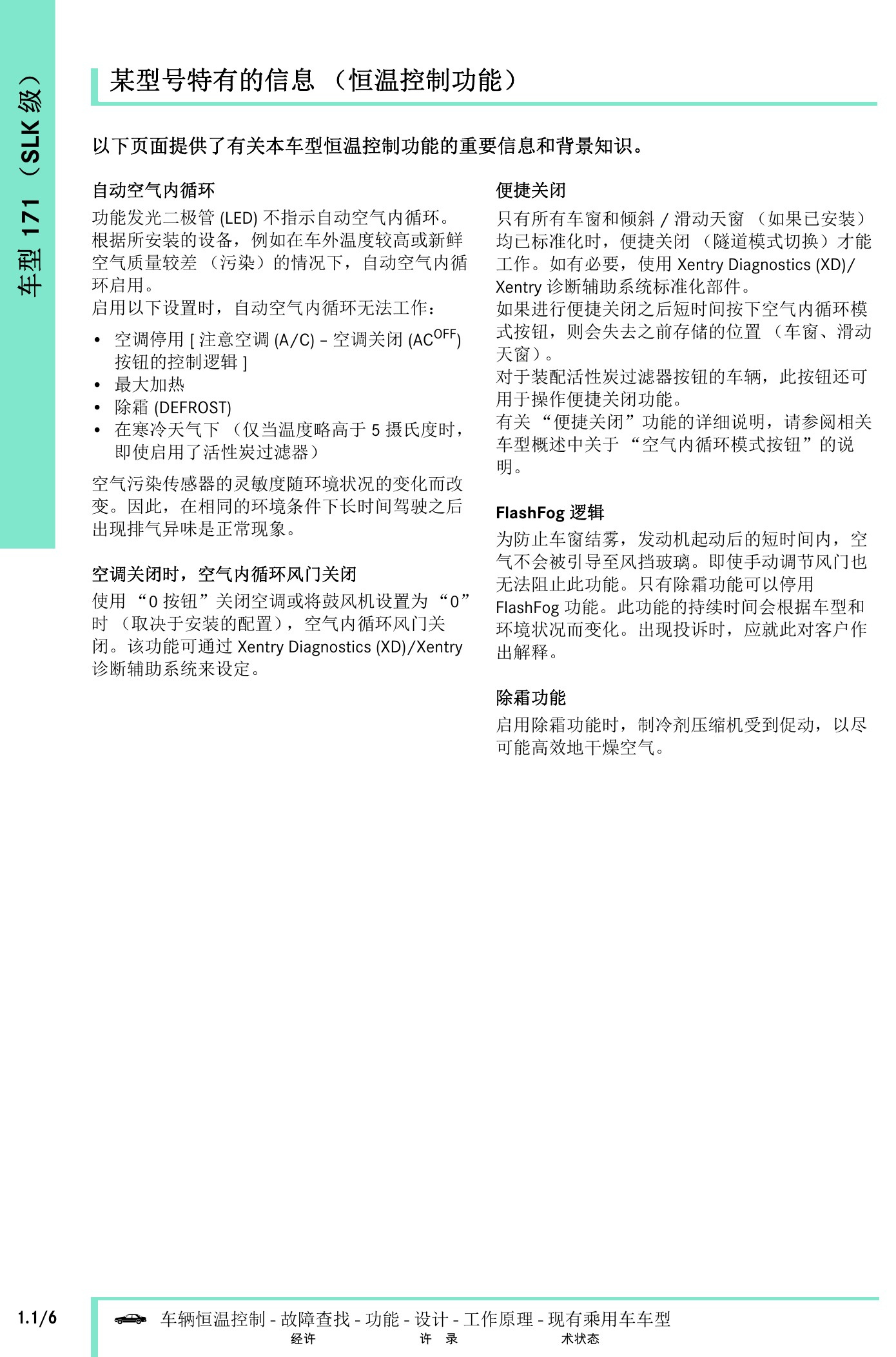

奔驰车辆恒温控制技术指南原第264页。

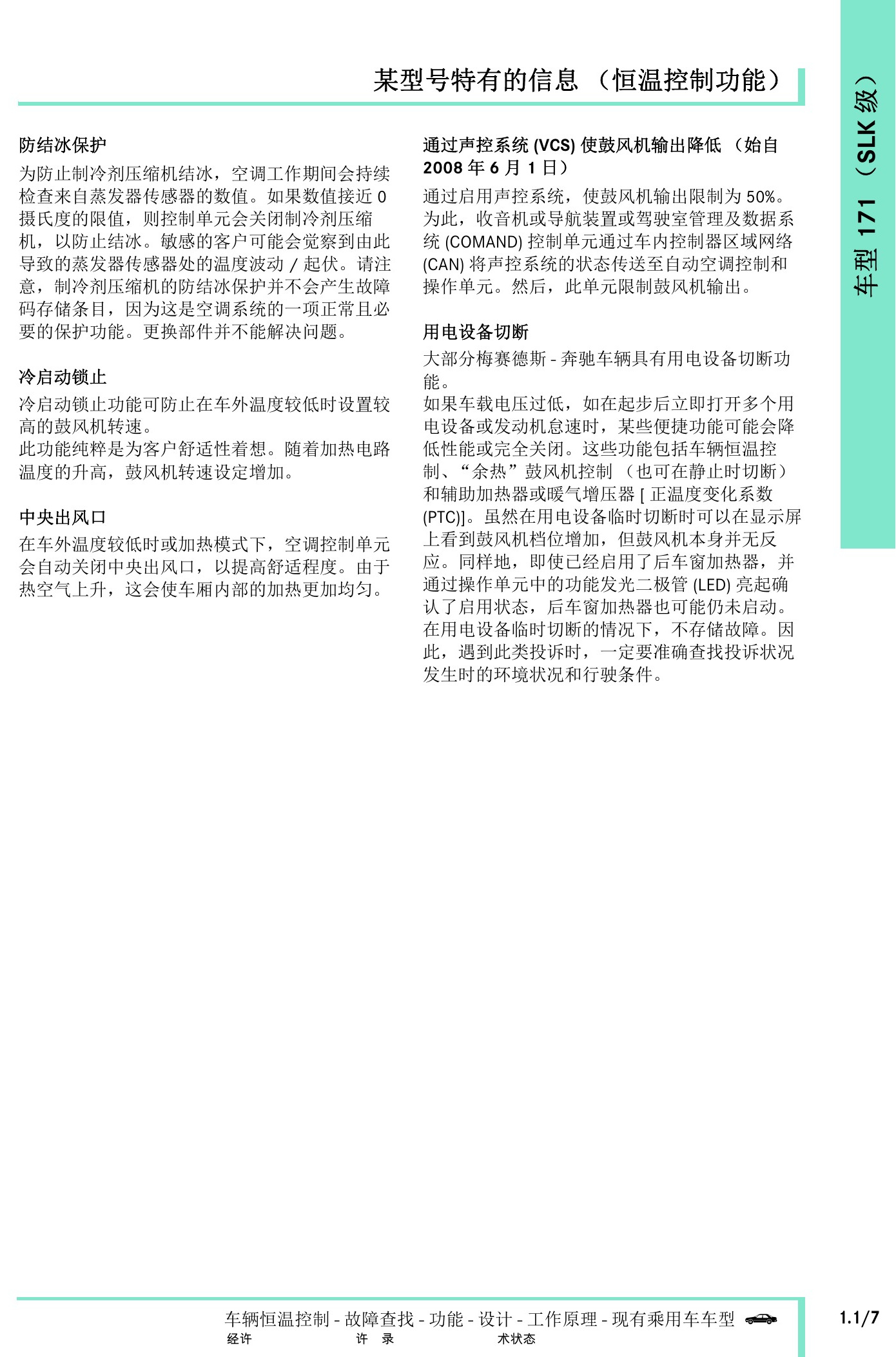

奔驰车辆恒温控制技术指南原第265页。
奔驰车辆恒温控制技术指南原第266页。

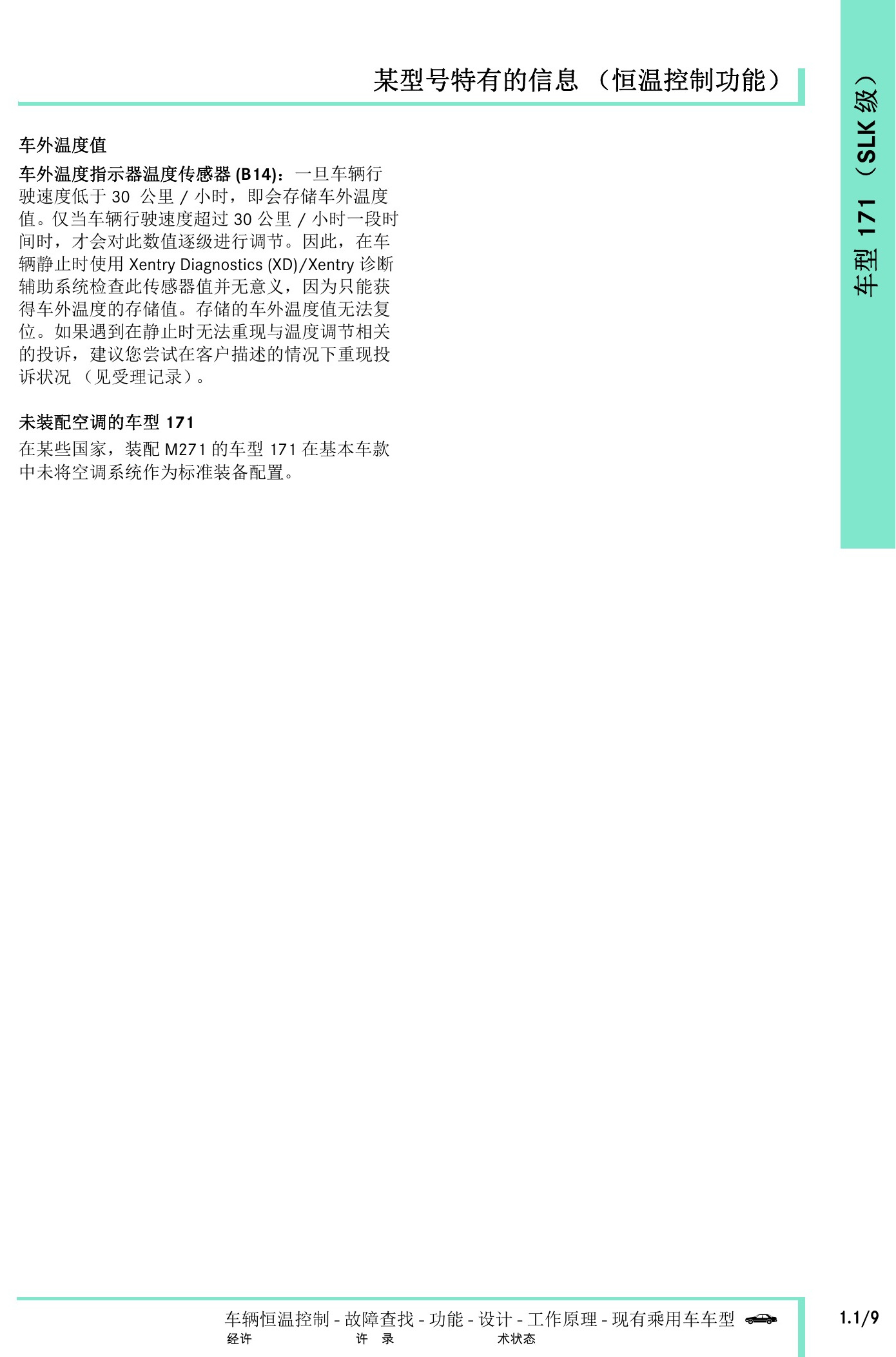

奔驰车辆恒温控制技术指南原第267页。

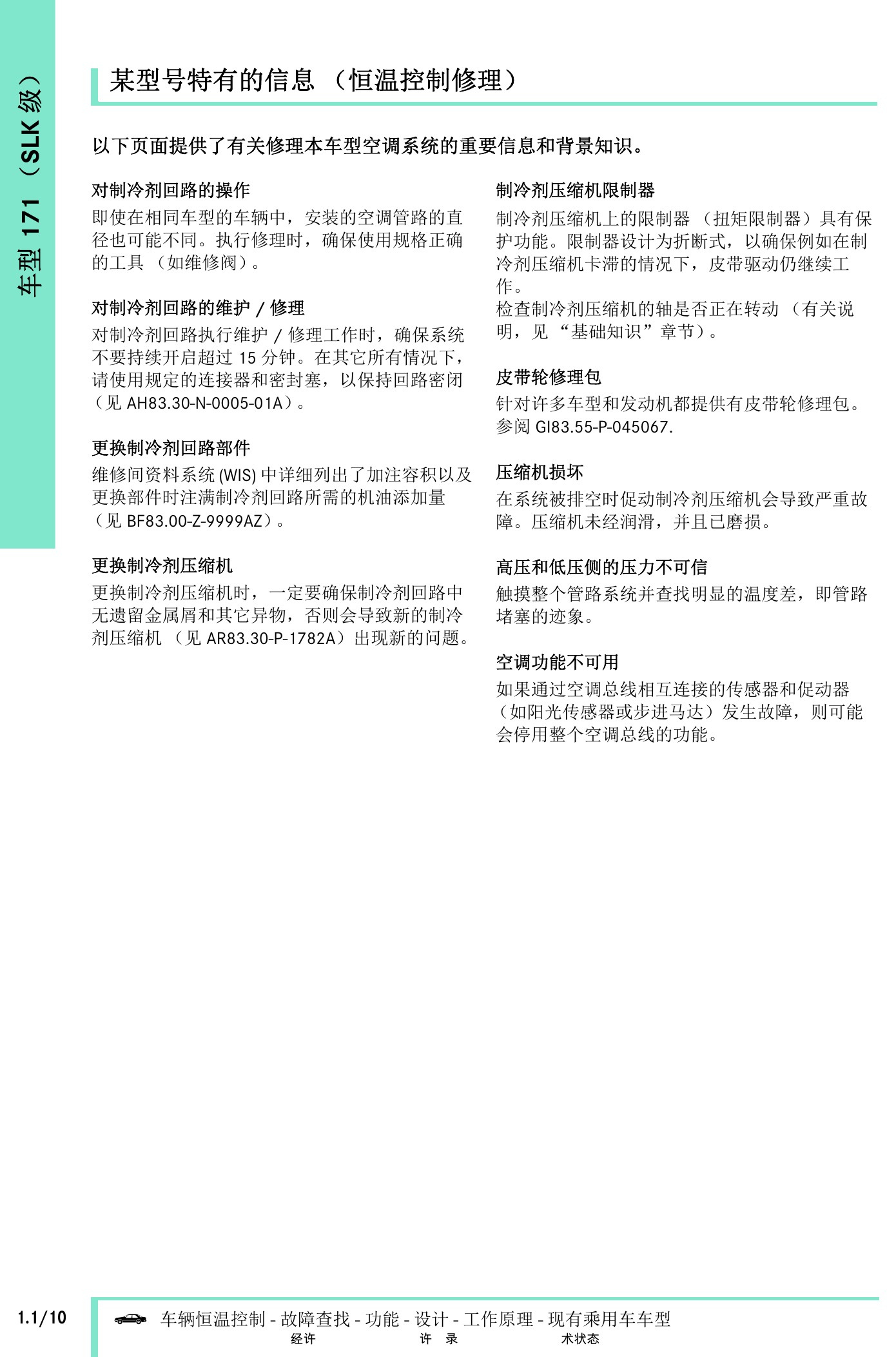

奔驰车辆恒温控制技术指南原第268页。
奔驰车辆恒温控制技术指南原第269页。

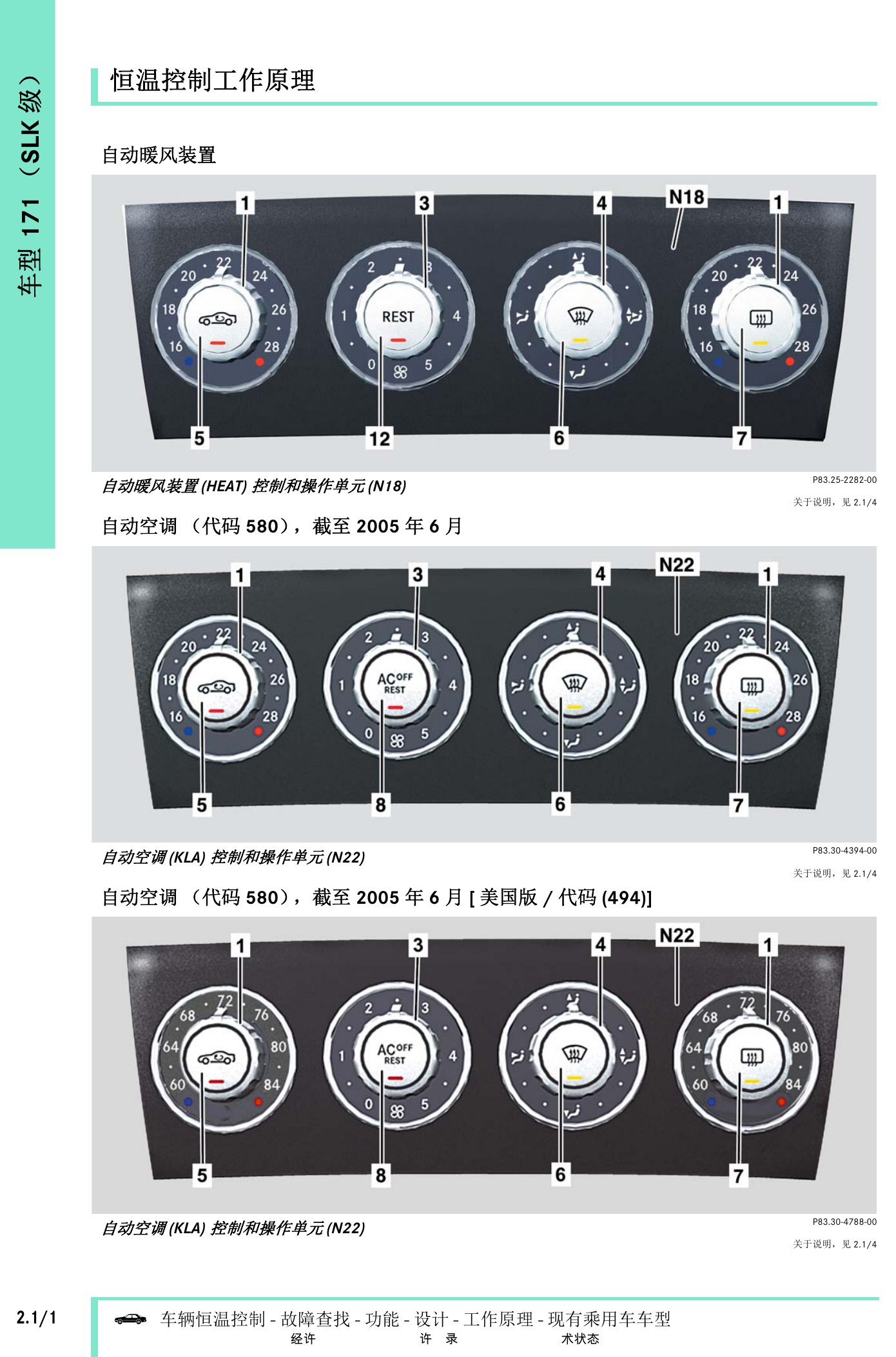

奔驰车辆恒温控制技术指南原第270页。

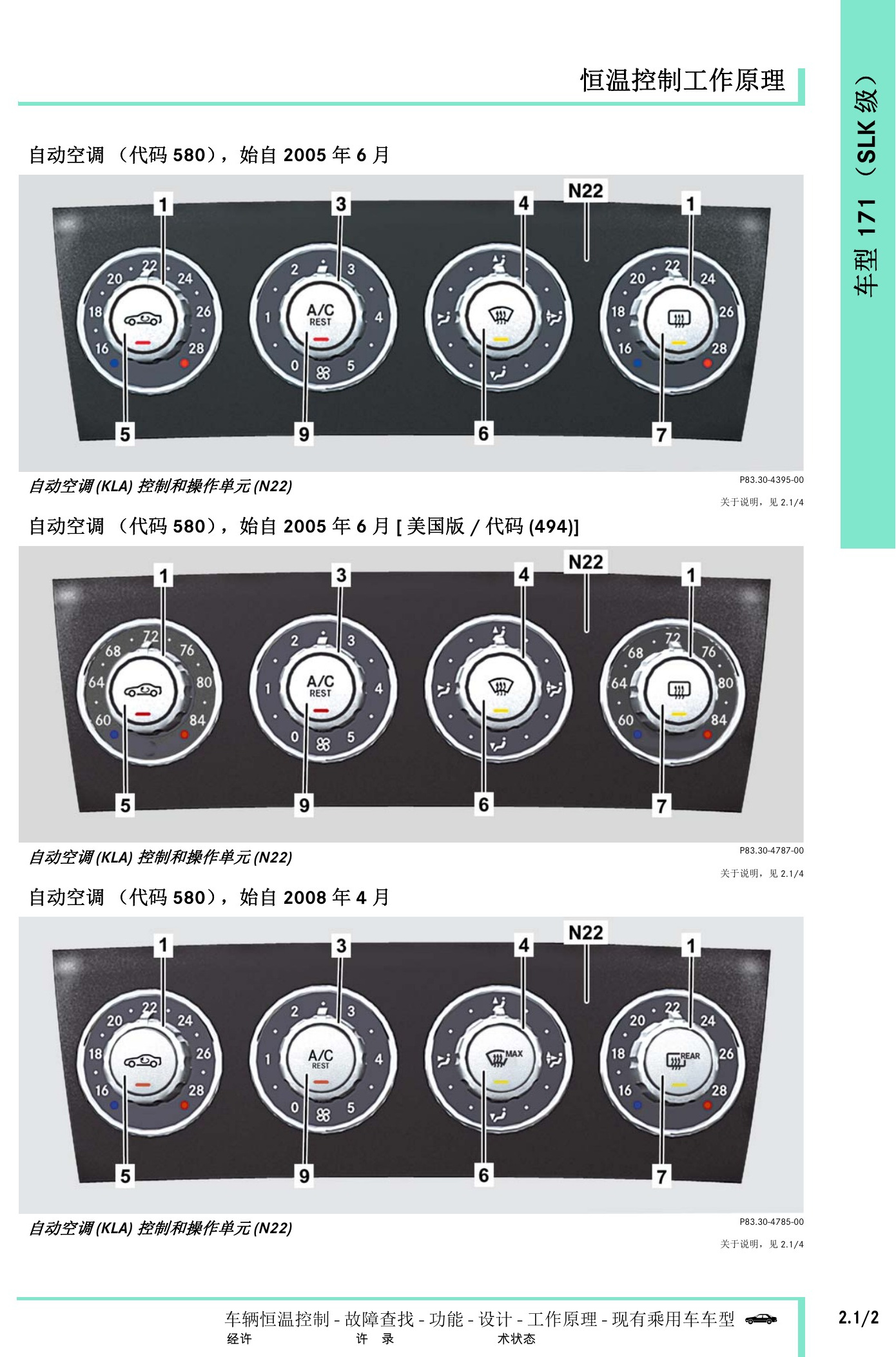

奔驰车辆恒温控制技术指南原第271页。

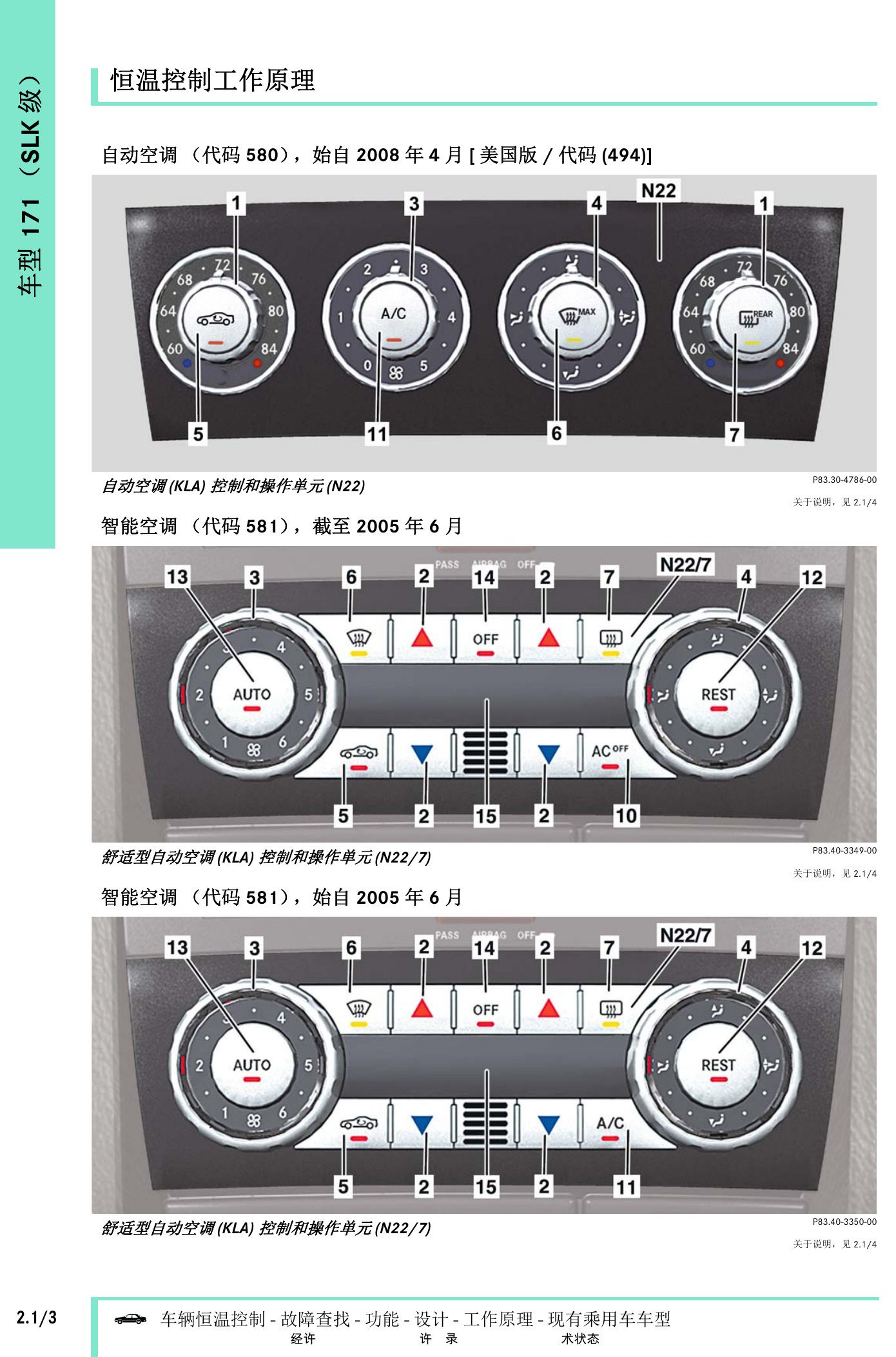

奔驰车辆恒温控制技术指南原第272页。

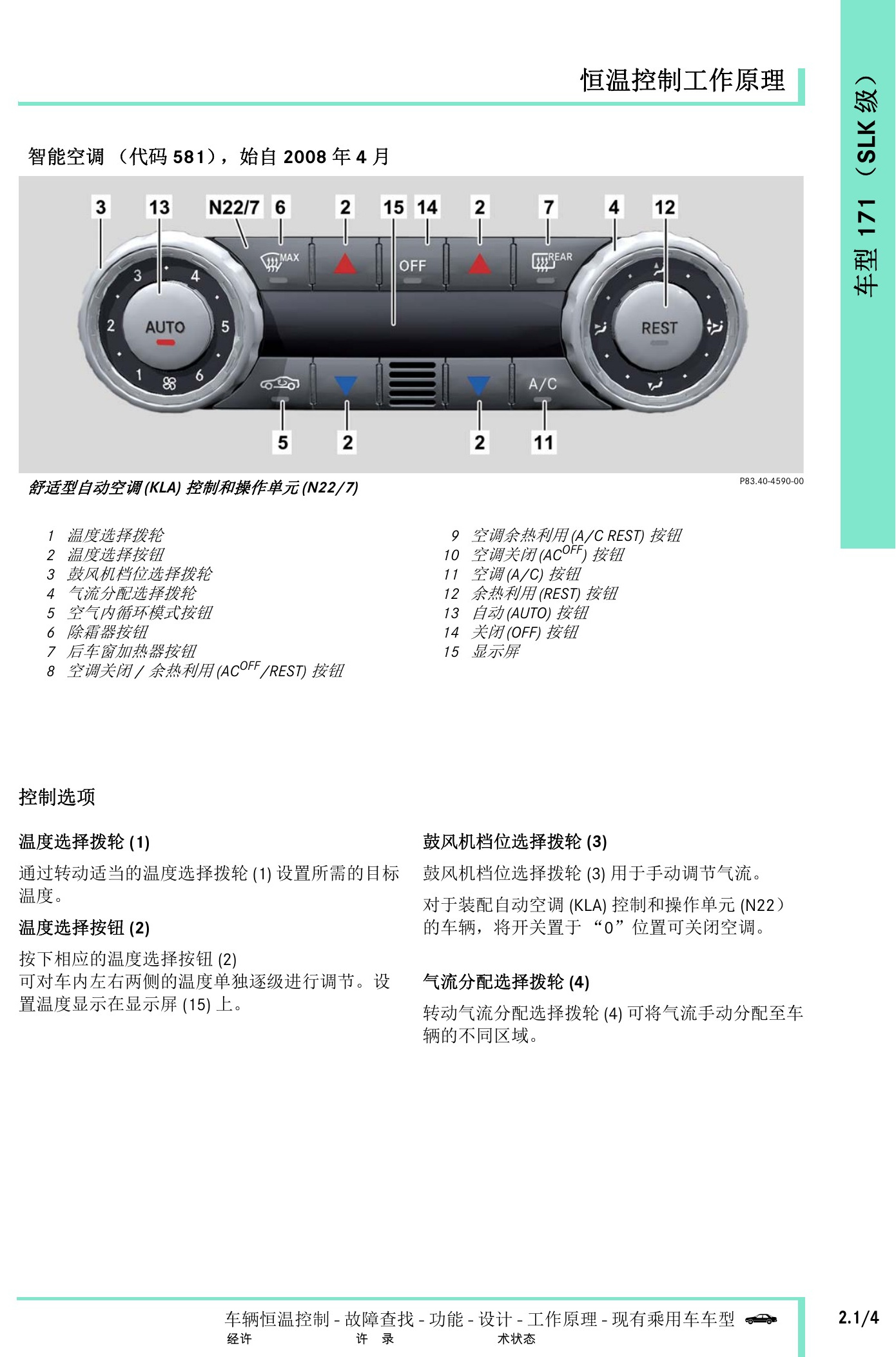

奔驰车辆恒温控制技术指南原第273页。

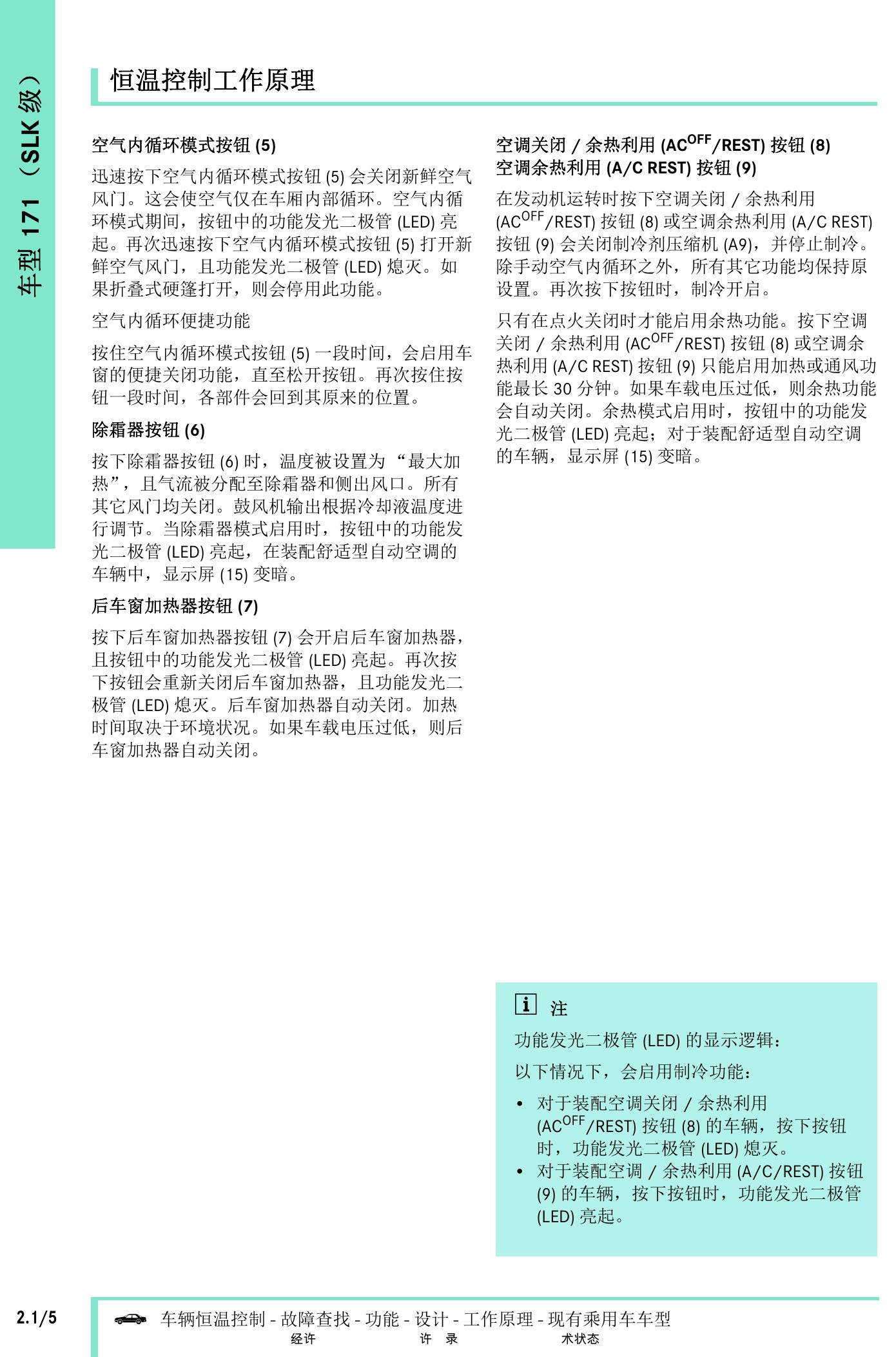

奔驰车辆恒温控制技术指南原第274页。
奔驰车辆恒温控制技术指南原第275页。

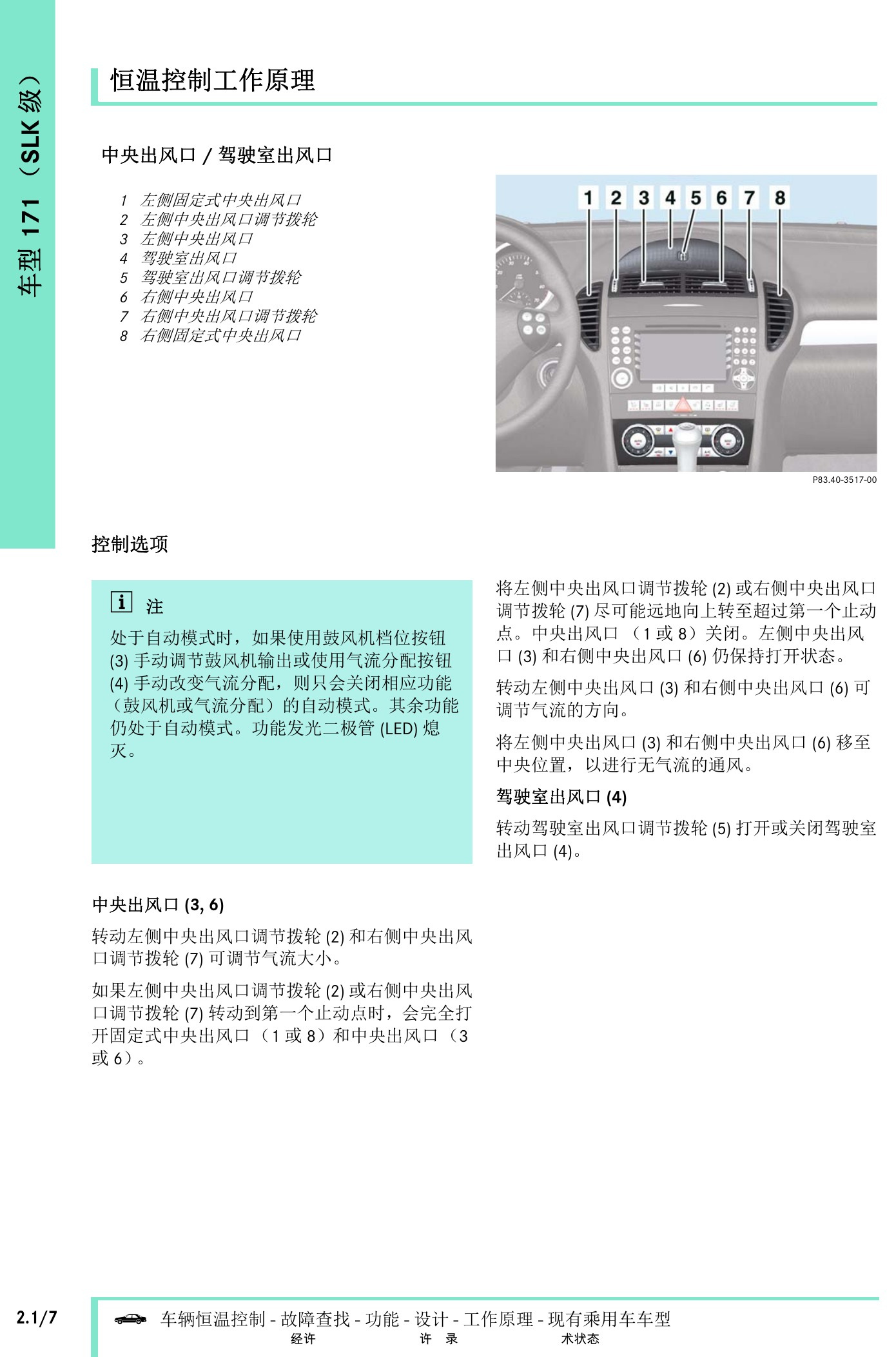

奔驰车辆恒温控制技术指南原第276页。

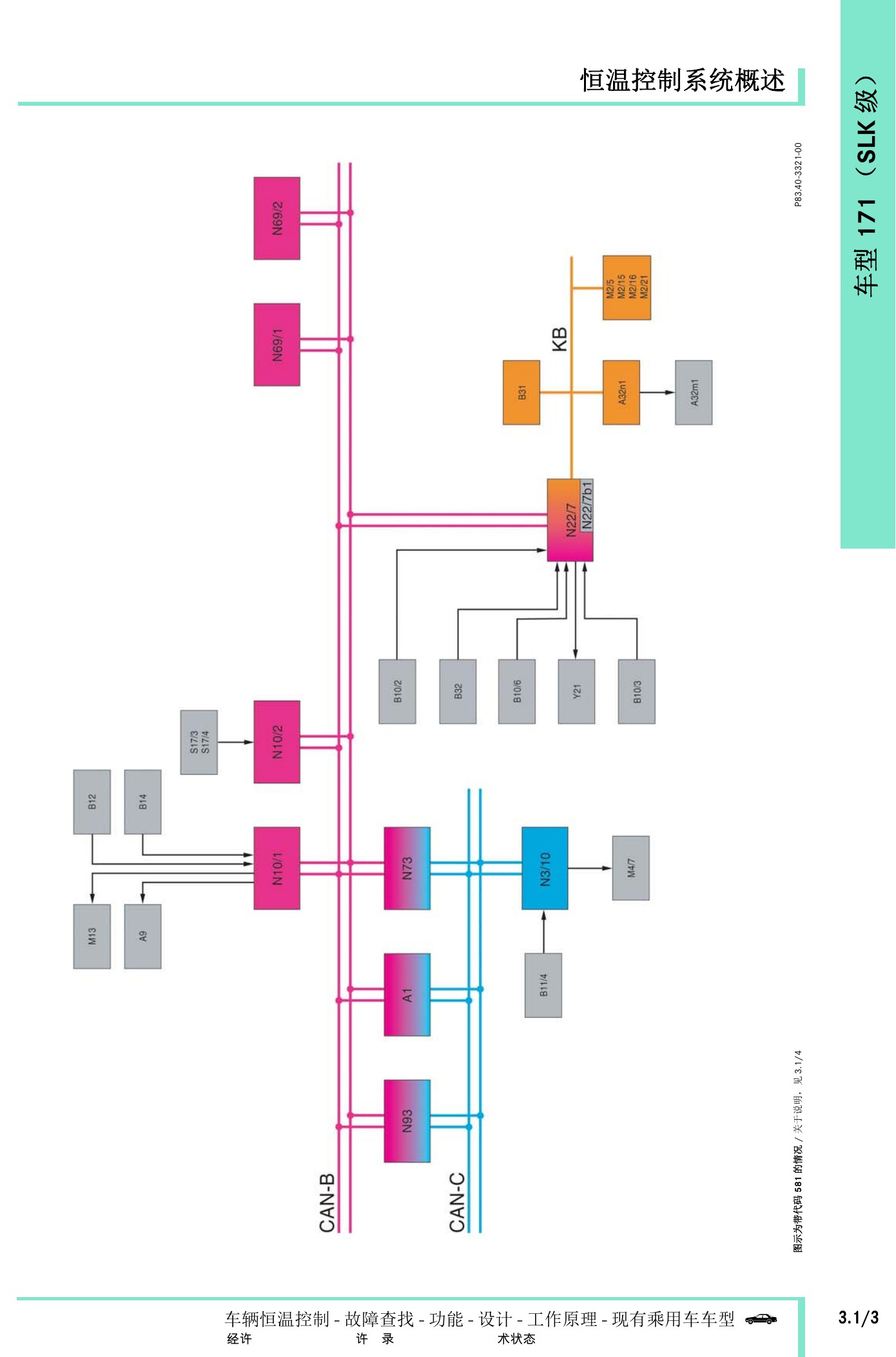

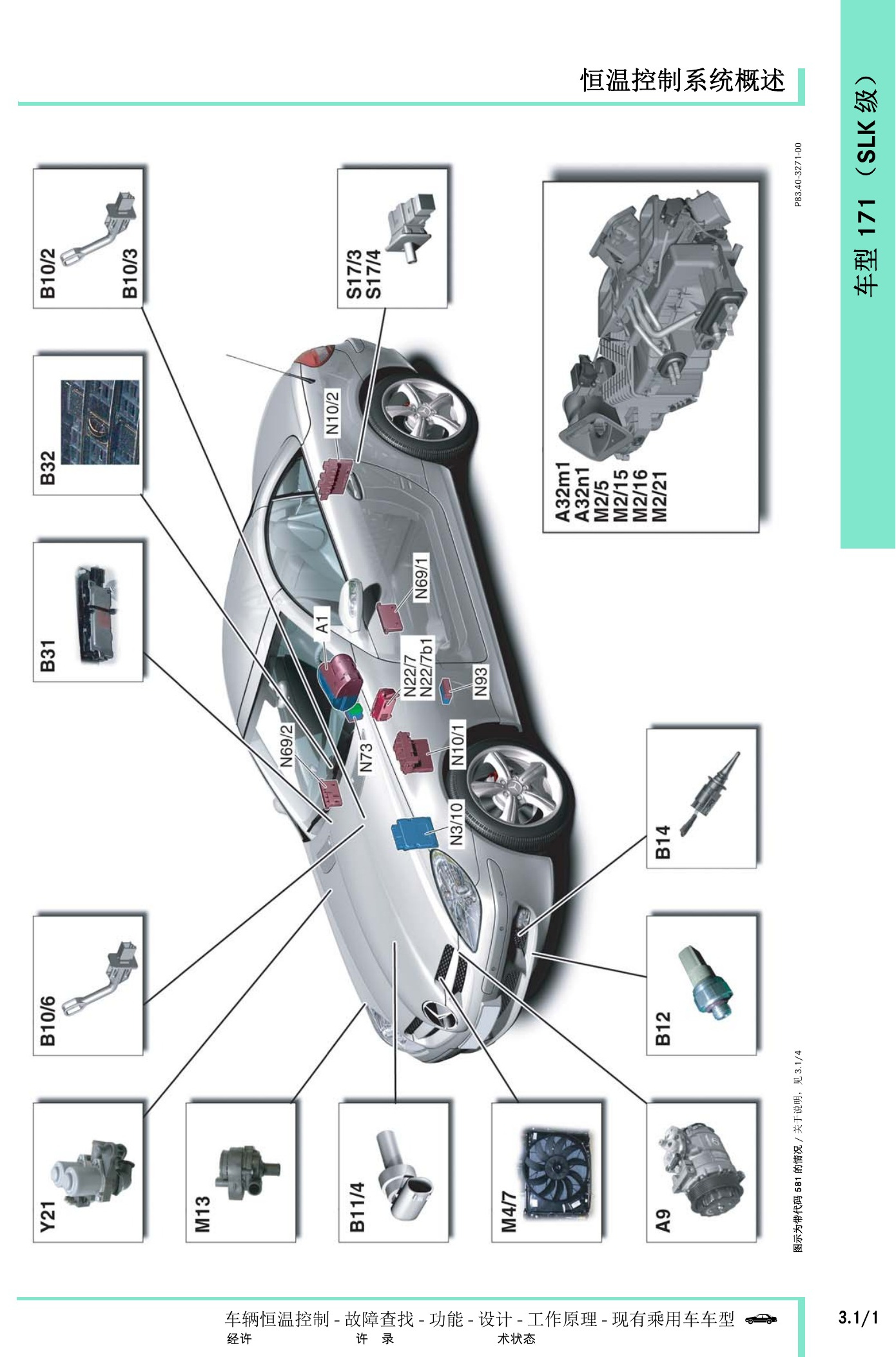

奔驰车辆恒温控制技术指南原第277页。

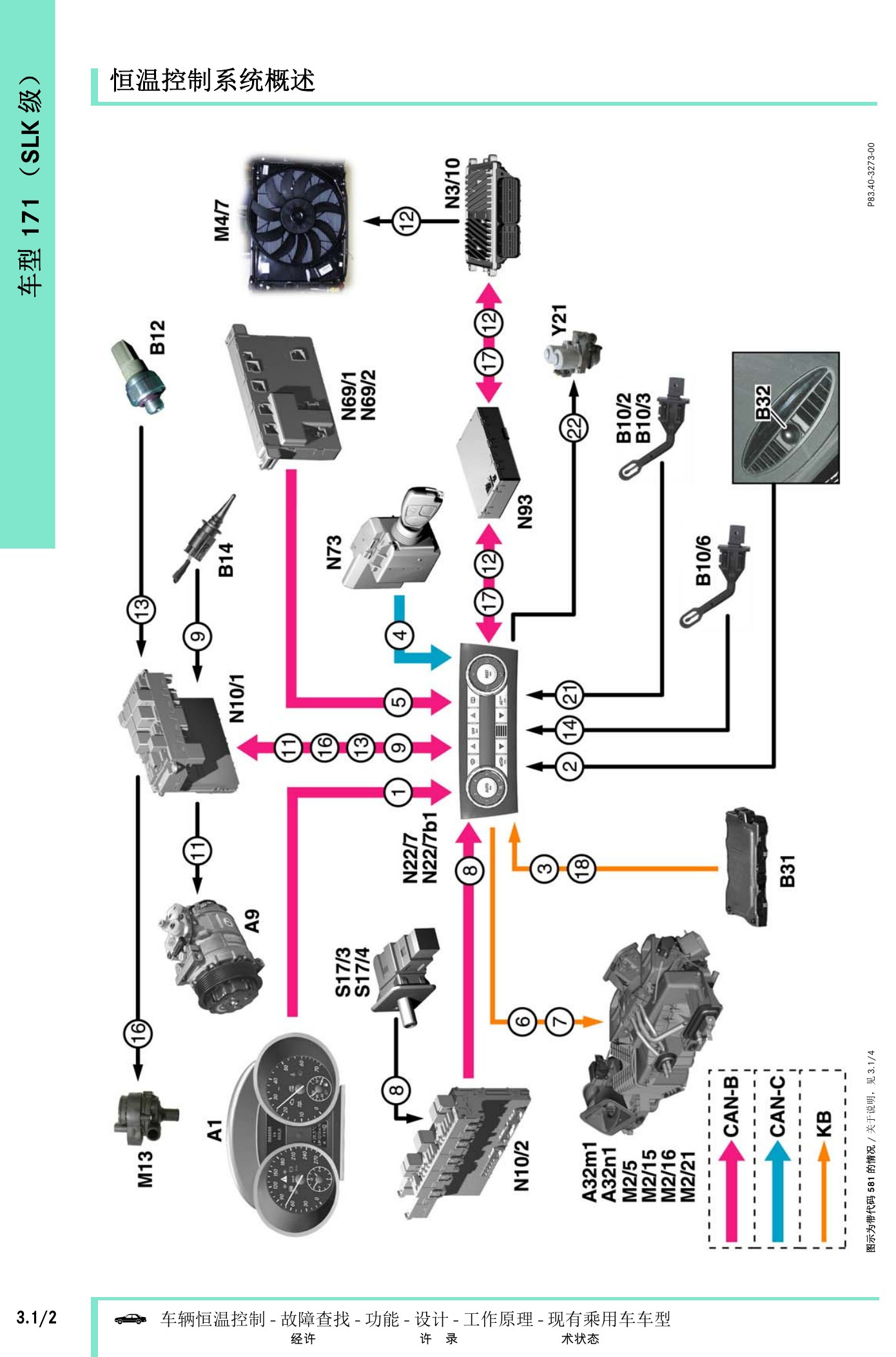

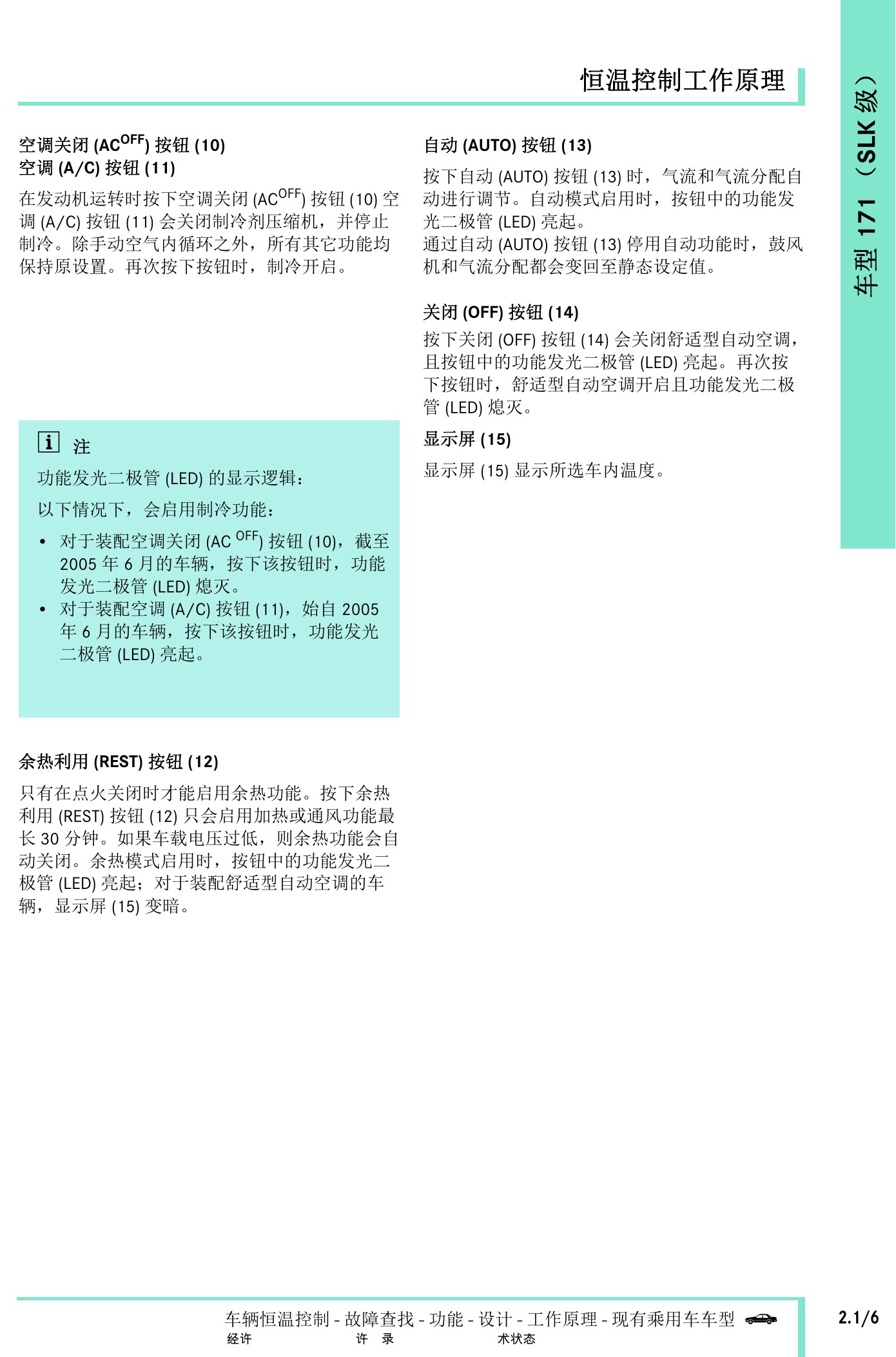

奔驰车辆恒温控制技术指南原第278页。
奔驰车辆恒温控制技术指南原第279页。
奔驰车辆恒温控制技术指南原第280页。

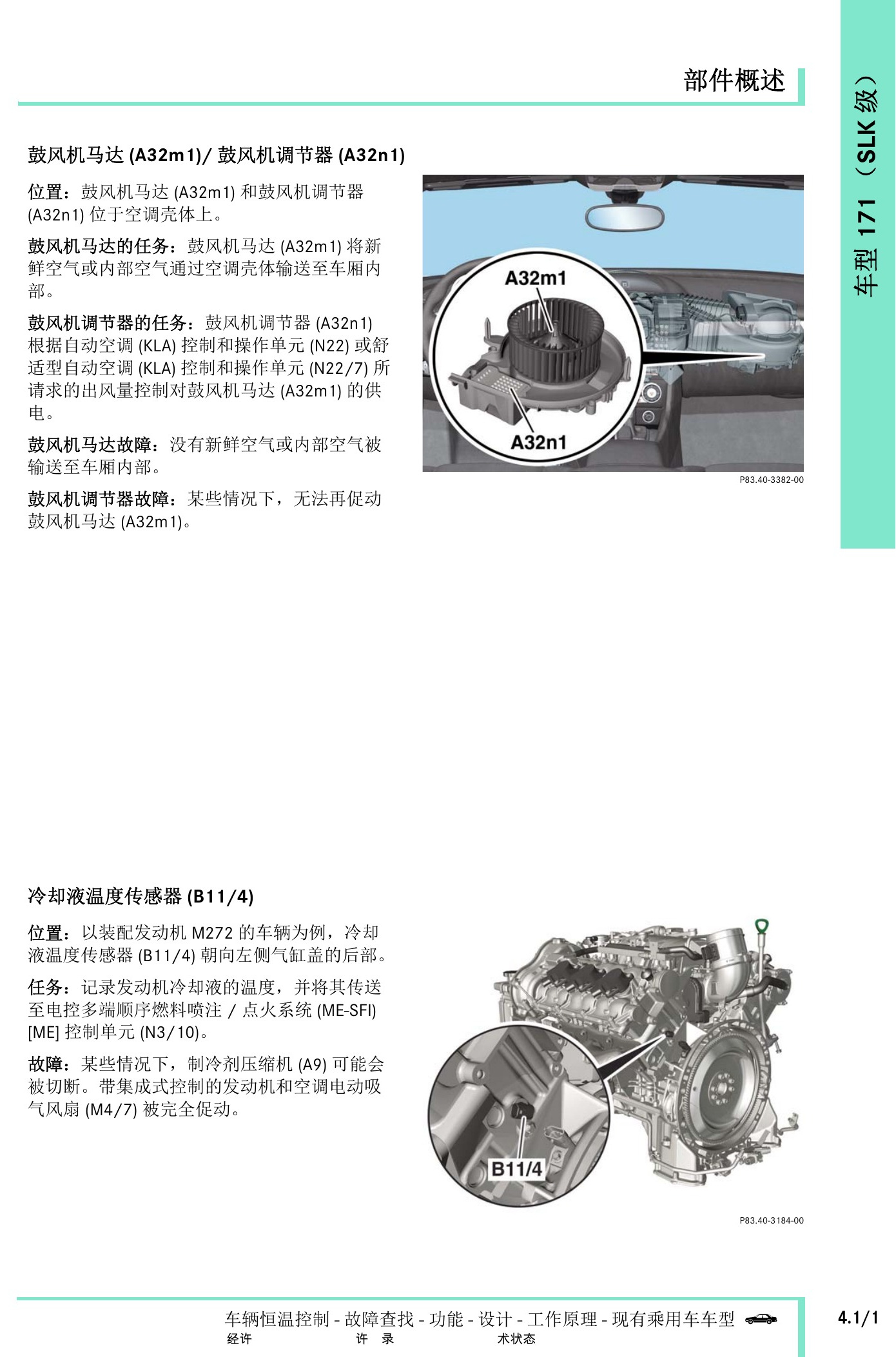

奔驰车辆恒温控制技术指南原第281页。
奔驰车辆恒温控制技术指南原第282页。
奔驰车辆恒温控制技术指南原第283页。

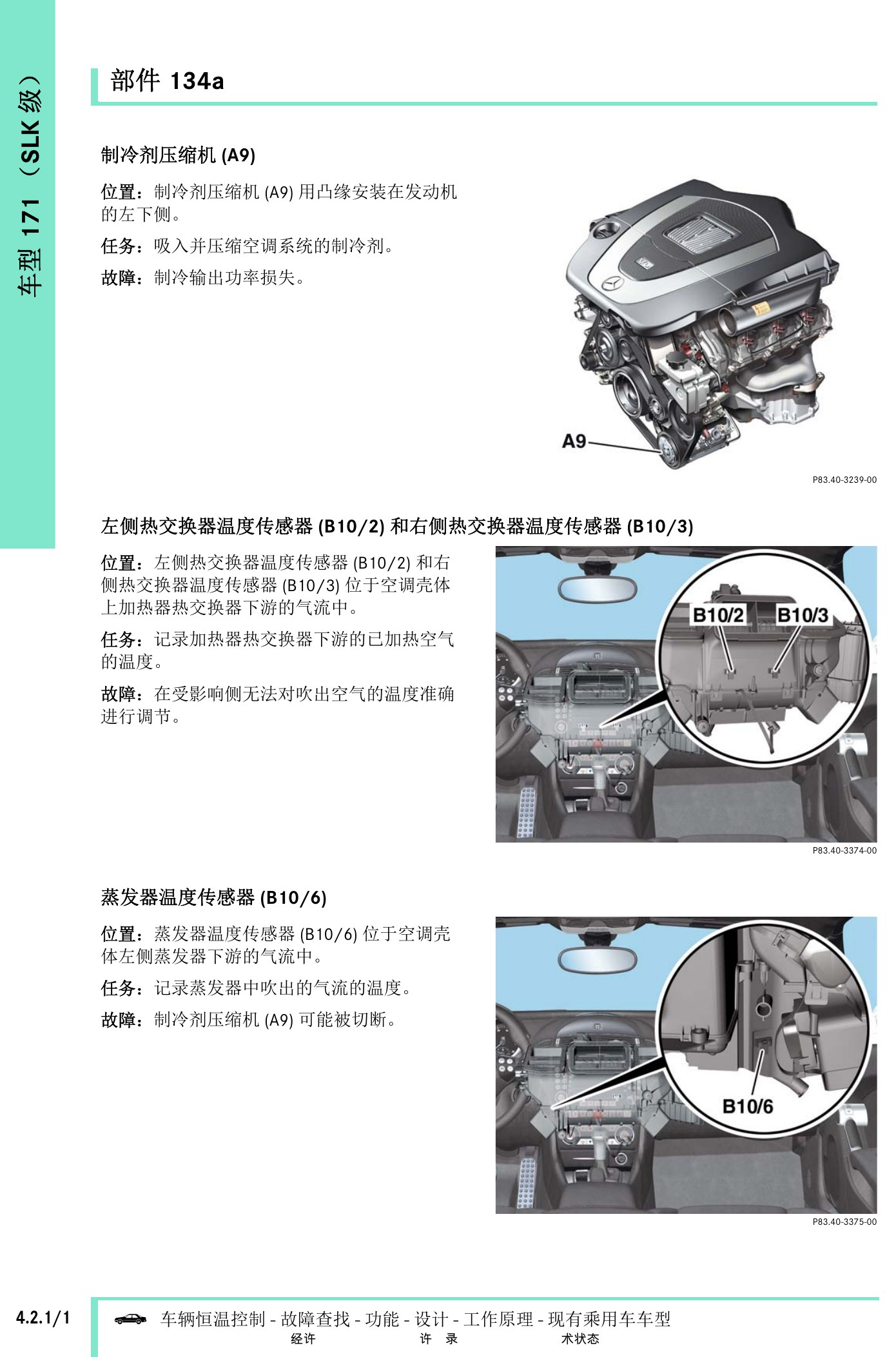

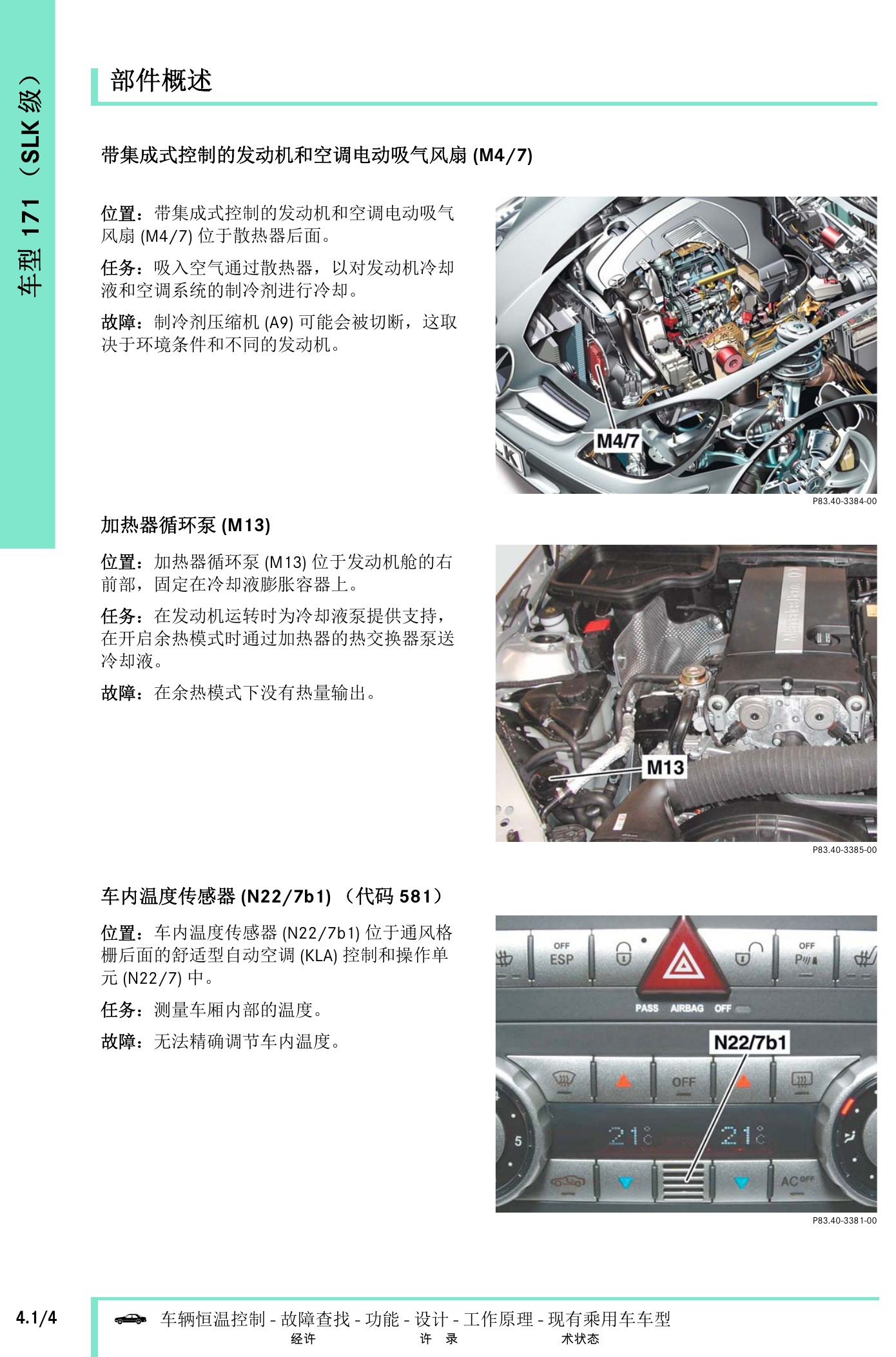

奔驰车辆恒温控制技术指南原第284页。

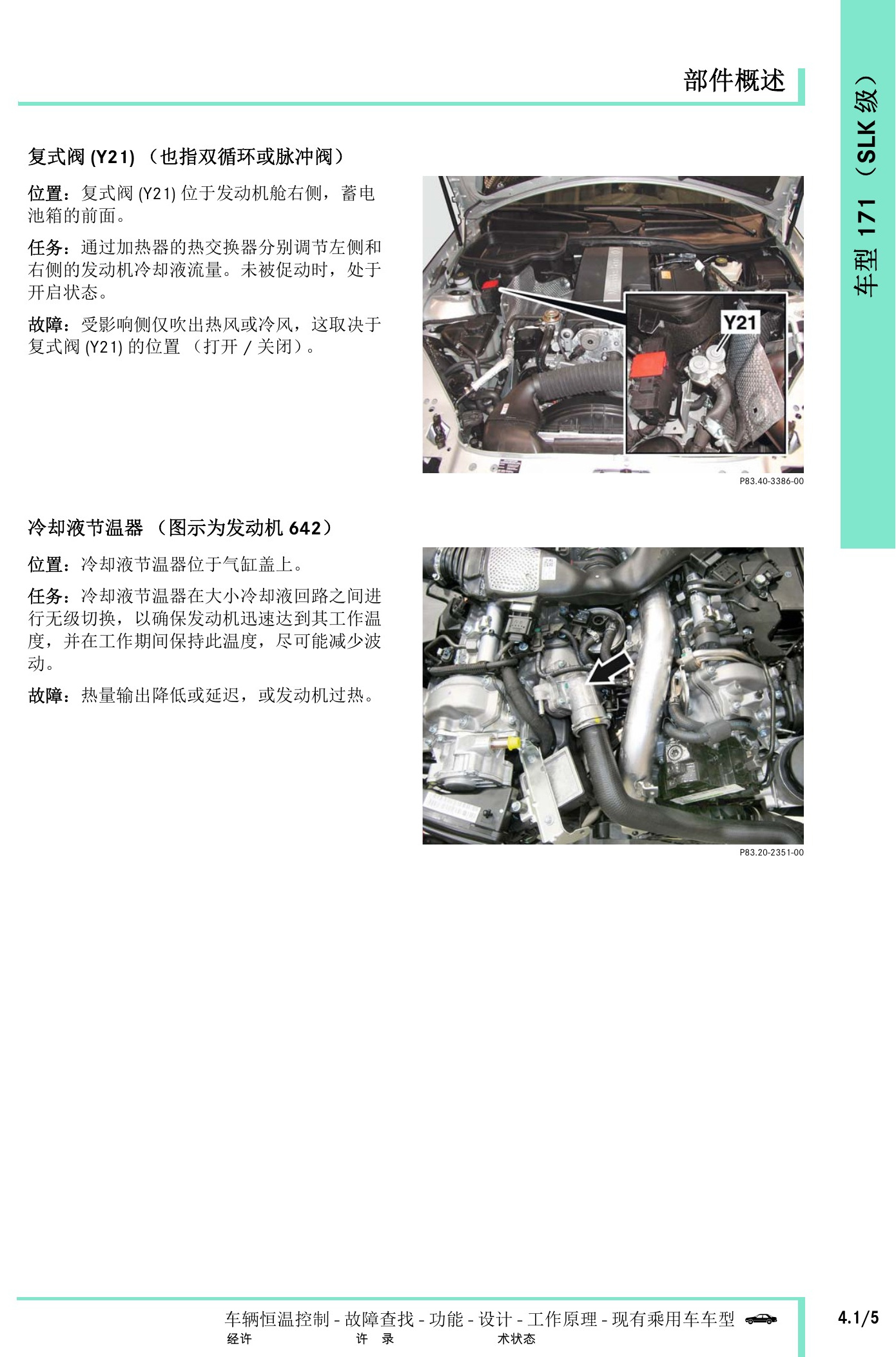

奔驰车辆恒温控制技术指南原第285页。

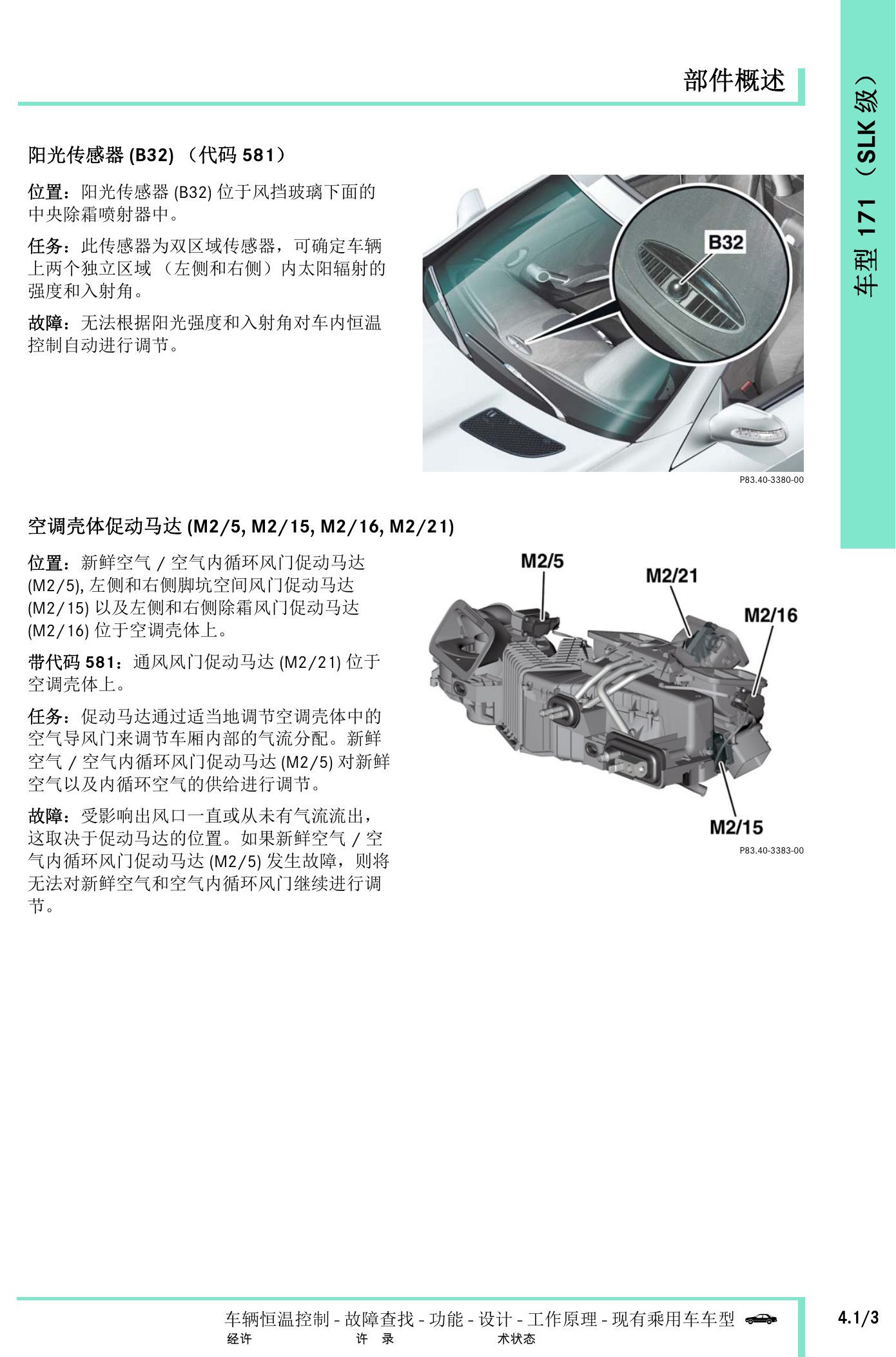

奔驰车辆恒温控制技术指南原第286页。
奔驰车辆恒温控制技术指南原第287页。
奔驰车辆恒温控制技术指南原第288页。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
