整理北汽1.3L 4A90M 发动机(81针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

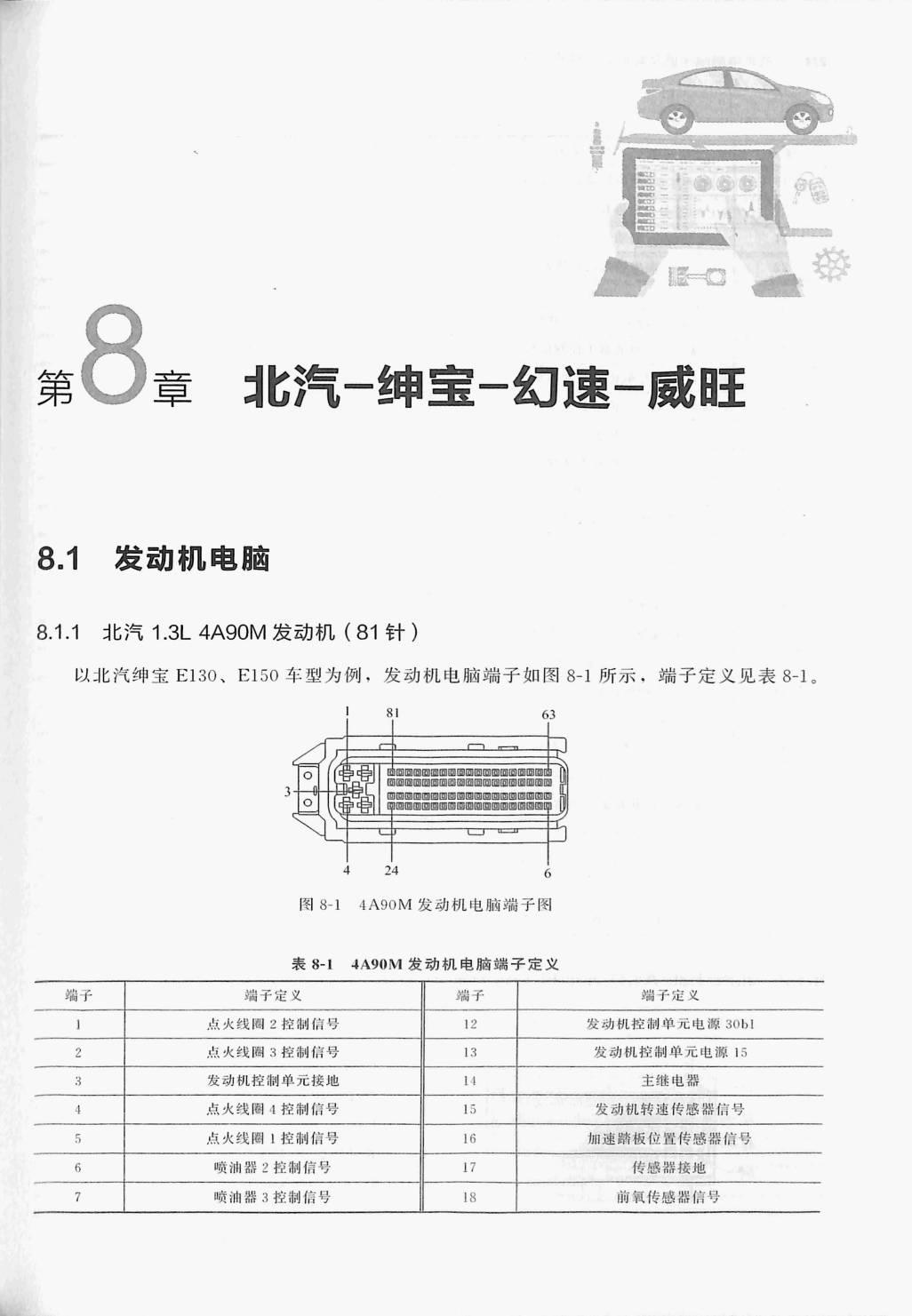

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表8-1 4A90M 发动机电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 1 | 点火线圈2控制信号 | 12 | 发动机控制单元电源30b1 |
| 点火线圈3控制信号 | 13 | 发动机控制单元电源15 | |
| 3 | 发动机控制单元接地 | 14 | 主继电器 |
| 点火线圈4控制信号 | 15 | 发动机转速传感器信号 | |
| 5 | 点火线圈1控制信号 | 16 | 加速踏板位置传感器信号 |
| 6 | 喷油器2控制信号 | 17 | 传感器接地 |
| 7 | 喷油器3控制信号 | 18 | 前氧传感器信号 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
