奔驰动画启动时，仪表盘中出现伪装后的散热器格栅：LI54.30-P-068416

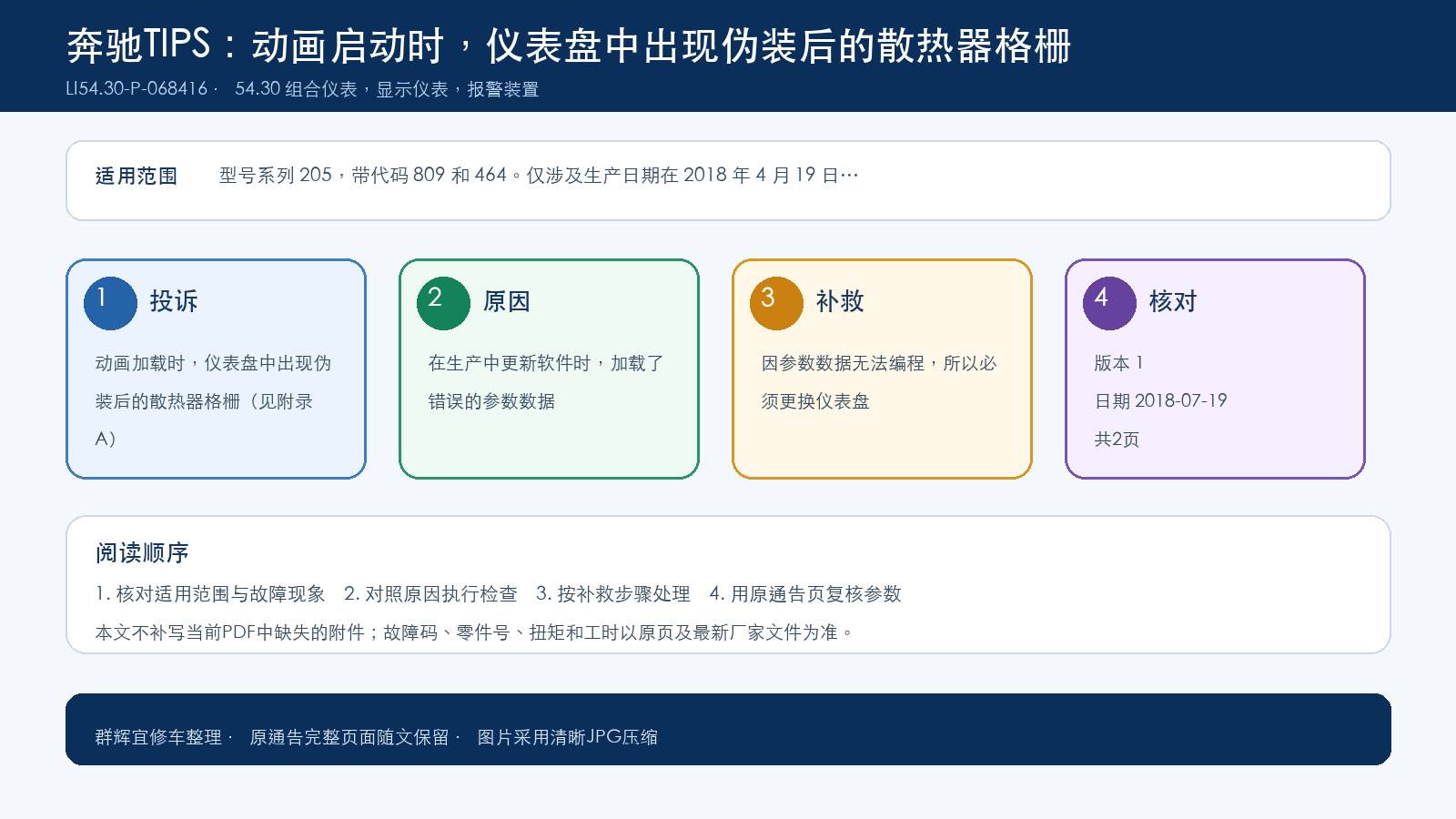

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

（见附录 A）。此外，车辆侧面黑影像的动画与车辆的也不一致，始终

是 W205 的外观（见附录 B）。

附件

文件 描述

A.jpg A

B.JPG 诊断

二、原通告列出的可能原因

在生产中更新软件时，加载了错误的参数数据。

三、检查与补救步骤

须更换仪表盘。

四、控制单元与故障代码

障文本

A1 - 仪表盘 (KI) (IC213) - -

五、零件、操作与WIS参考

操作号与损坏代码

容 时间 损坏代码 提示

54-6025 更换仪表盘 0.4Hrs 5422A 50 多功能显示屏功能显示不正确

54-0991 编程和设码 0.3Hrs

54-1011 快速测试 0.2Hrs

WIS参考

仪表盘 补救

GF54.30-P-0997RF 仪表盘 (KI) 功能描述目录 补救

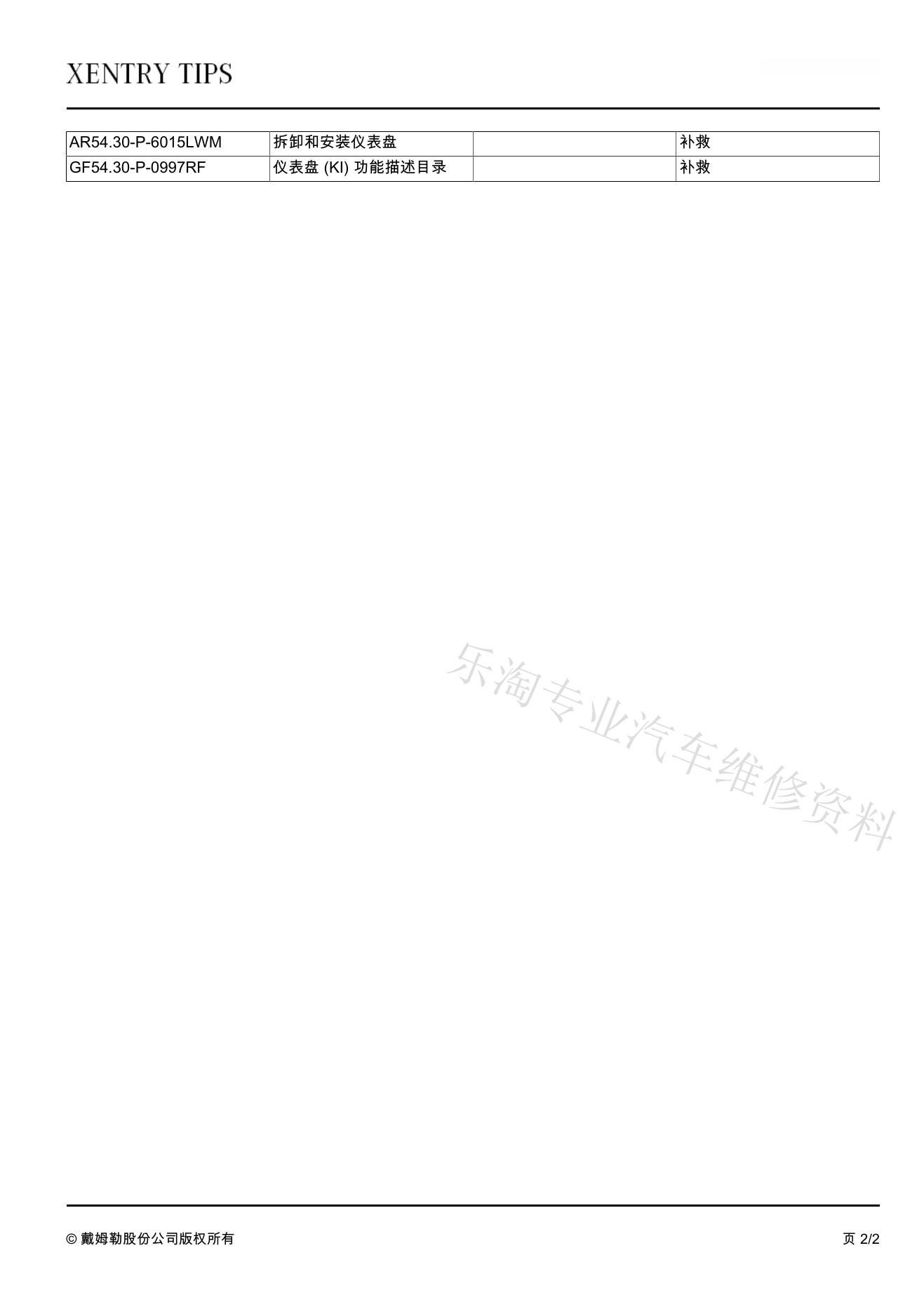

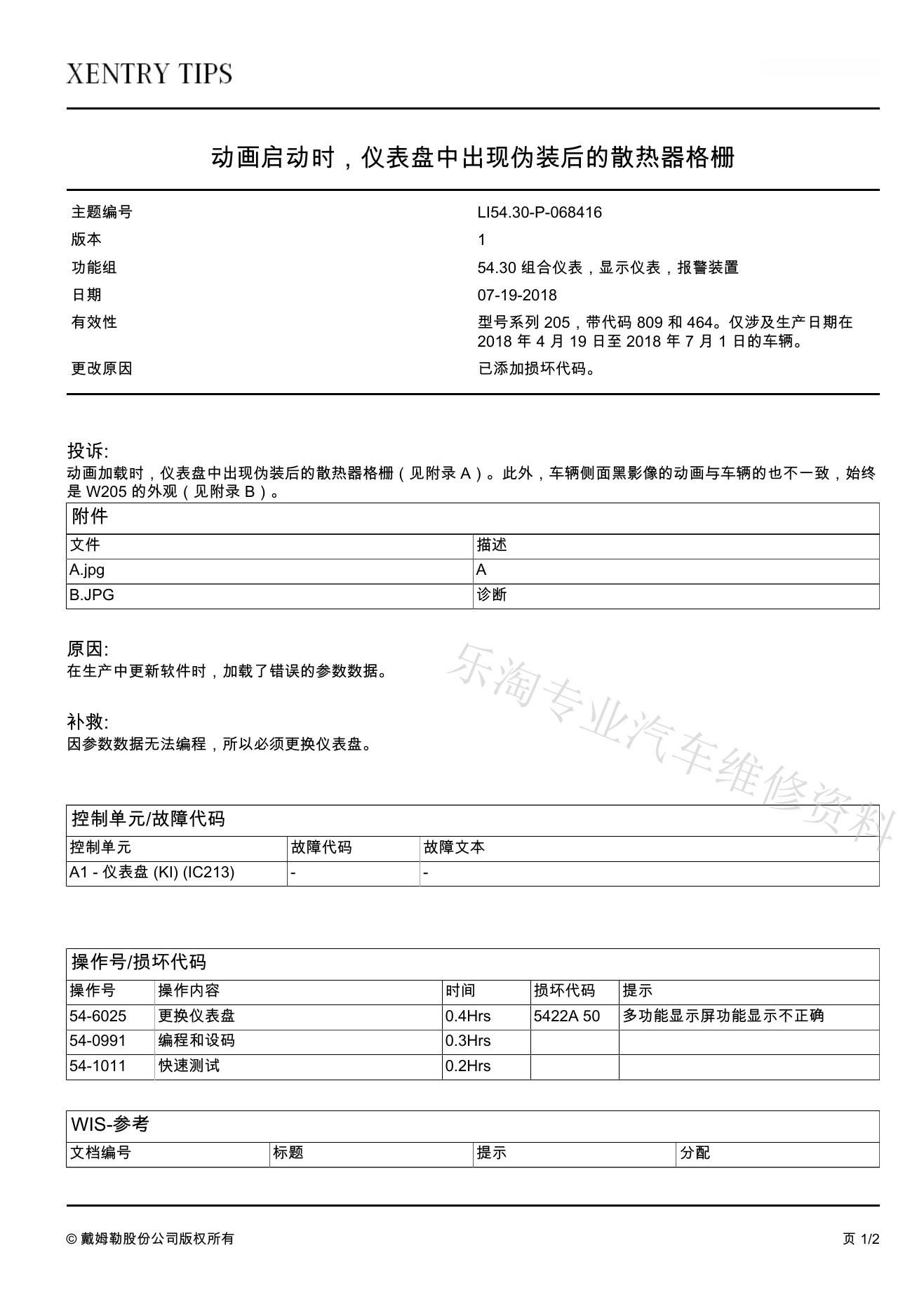

6、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

7、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
