奔驰水平高度控制系统功能受限或者多功能显示中显示“空气悬挂系统 (AIR- MATIC)，去特许服务中心修理”信息 (Refer to GI32.22-P-053582, V1)：LI32.22-P-053697

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

水平高度控制系统功能受限（在操作水平高度控制按钮之后，车辆没有升高或降低），或多功能显示中显示“空气悬挂

系统 (AIRMATIC)，去特许服务中心修理”信息

障代码：

气时，恢复时间过长。

5508 -> 压力管路系统不密封。

气时，恢复时间过长。

二、原通告列出的可能原因

水平高度控制。

三、检查与补救步骤

更换水平高度连杆。

提示：

在用 XENTRY 促动增压器时可能也会无法通过增压器测试，因为没有相应的反馈（水平高度变化）送至空气悬挂系统

况中不要更换增压器！

四、控制单元与故障代码

障文本

AIRmatic (LF2) 5505 Recovery times during filling of air suspension strut is too long.

AIRmatic (LF2) 5508 The pressure line system leaks.

AIRmatic (LF2) 5503 Recovery time during filling of central reservoir is too long.

五、零件、操作与WIS参考

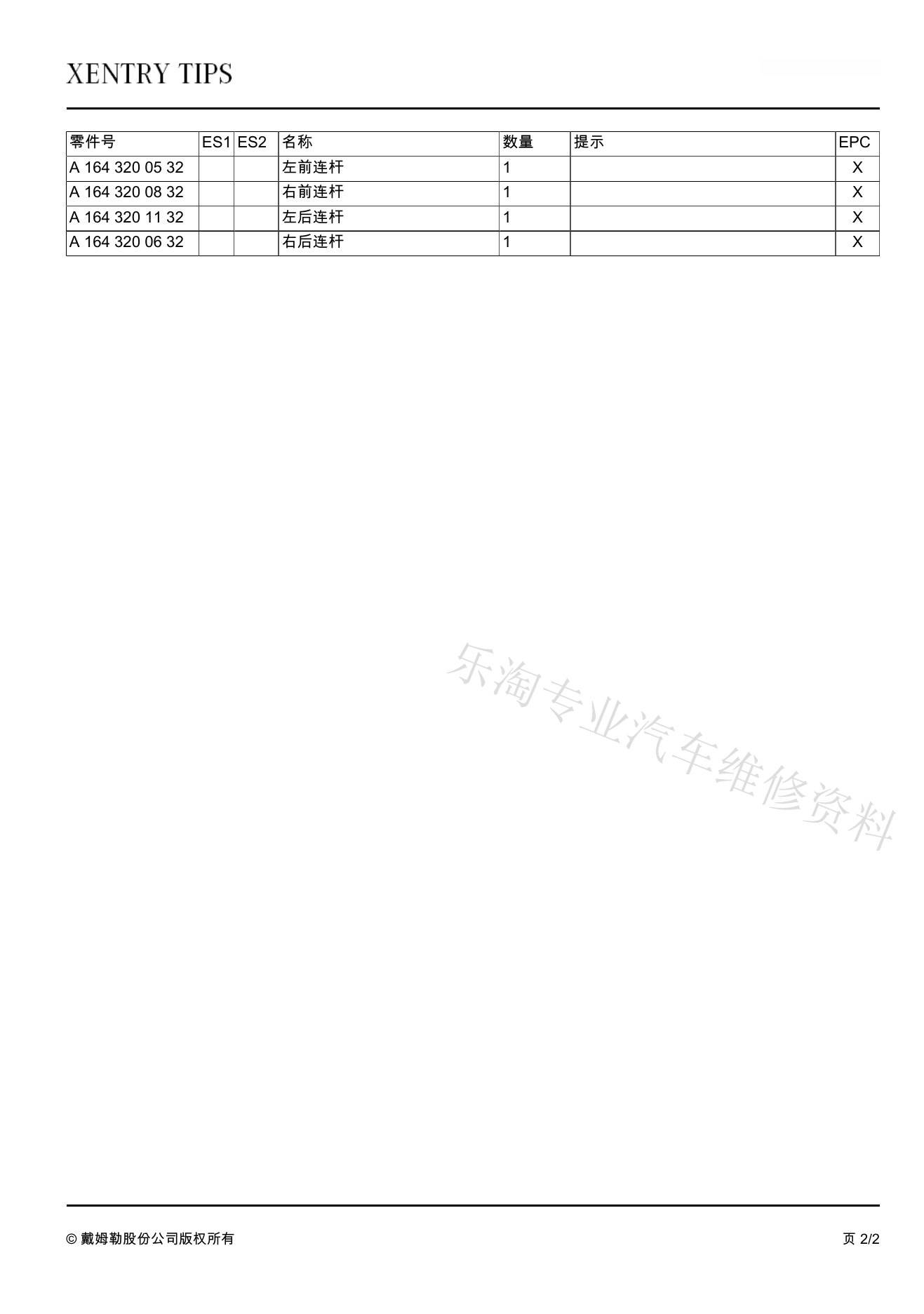

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

A 164 320 05 32 左前连杆 1 X

A 164 320 08 32 右前连杆 1 X

A 164 320 11 32 左后连杆 1 X

A 164 320 06 32 右后连杆 1 X

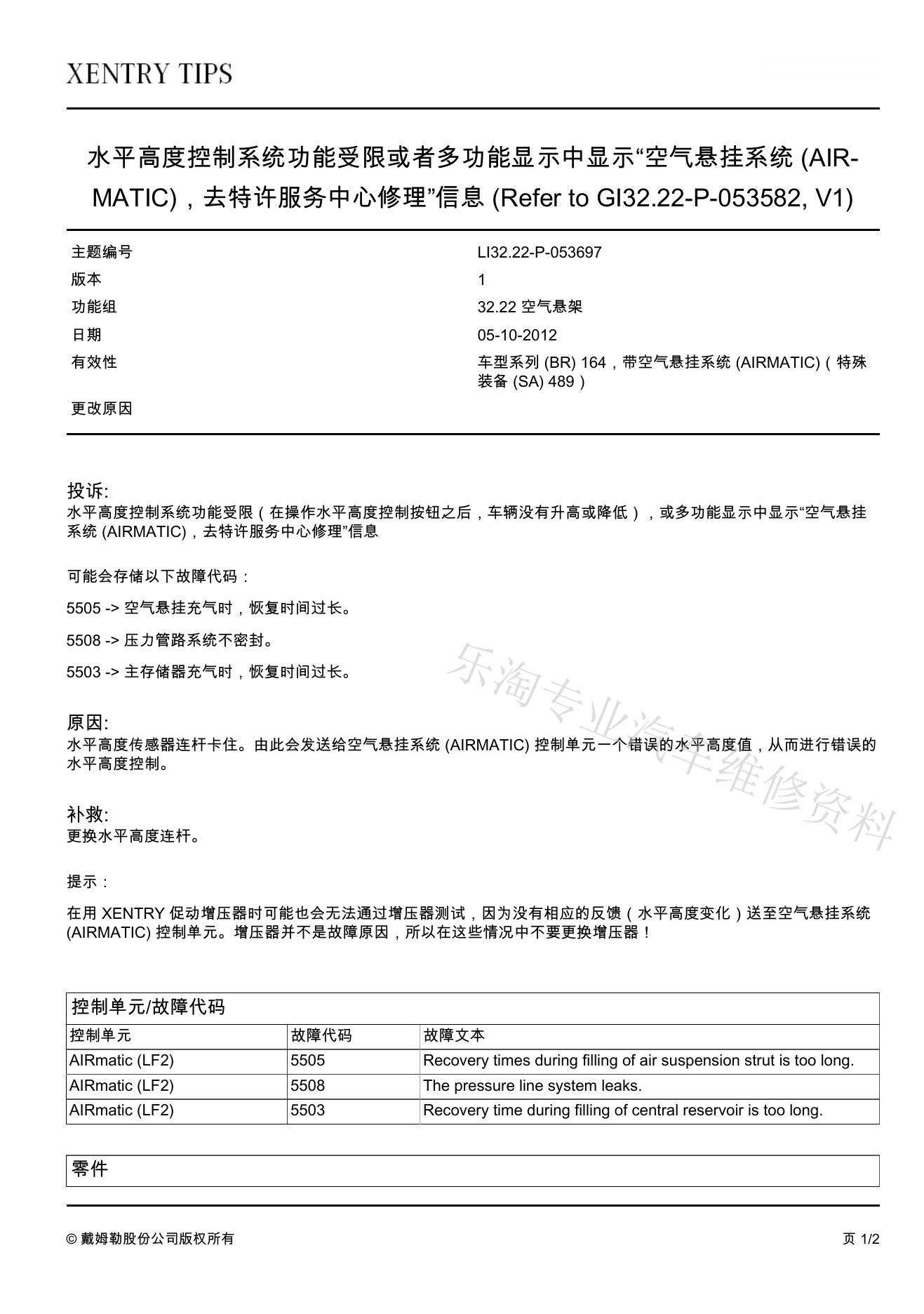

6、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

7、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
