奔驰X204 制动摩擦片磨损传感器有故障信息 (Refer to GI42.10-P-054152, V1)：LI42.10-P-054466

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

障信息而亮起。

二、原通告列出的可能原因

由于摩擦片背板和磨损传感器插头之间的间距过小（参见图_1），

这意味着当制动片的磨损增大时，可能会导致磨损传感器的插头连接

被摩擦片背板撬出，从而致使连接中断。

附件

文件 描述

Bild_1.JPG 插头和摩擦片背板之间的间距过小

三、检查与补救步骤

除插头后部边缘（参见图 2）。

提示：

请勿损坏导线！

附件

文件 描述

Bild_2.JPG 插头边缘磨平

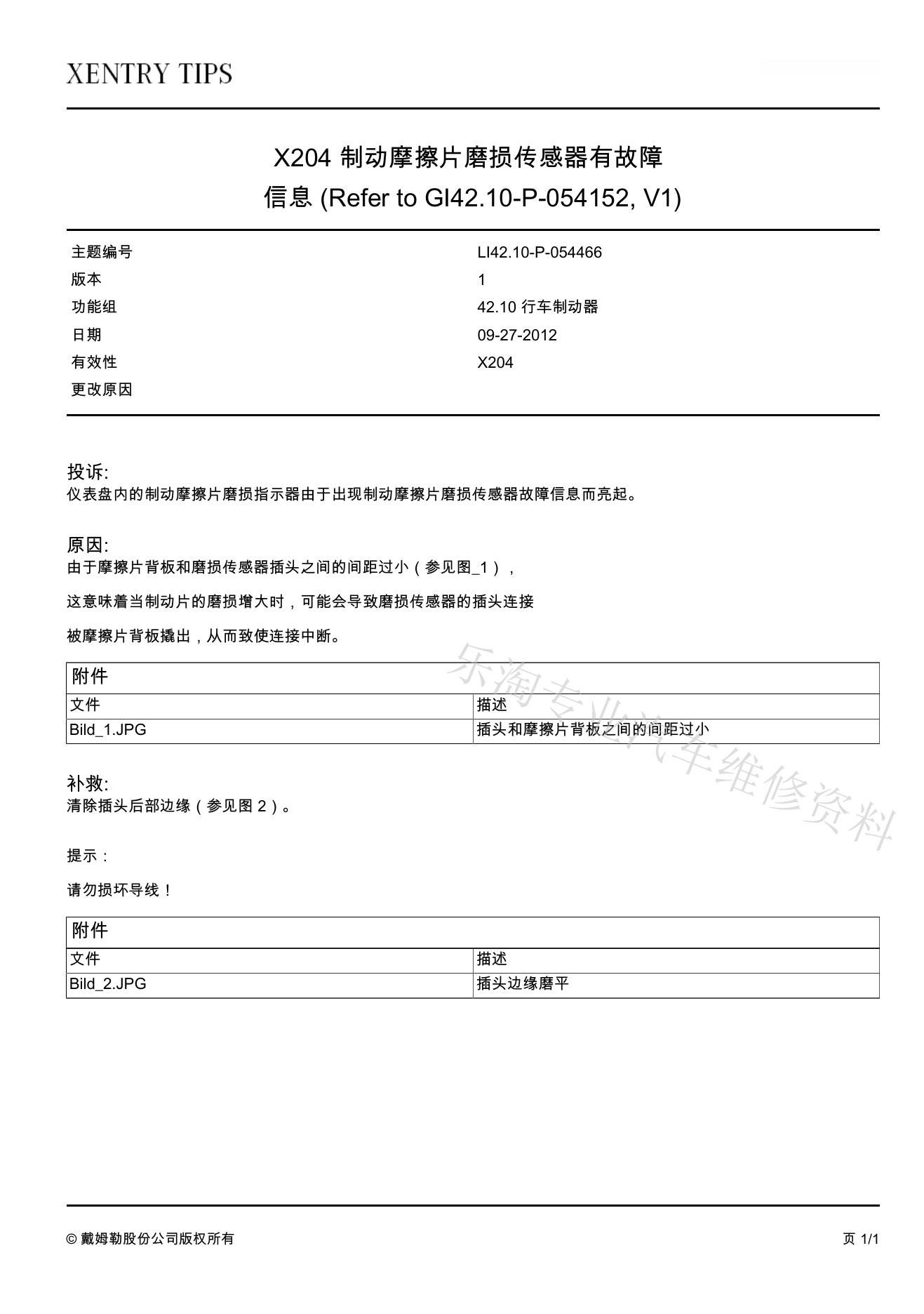

5、原始TIPS通告页面

以下完整保留1页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
