奔驰发动机诊断警告灯亮起，故障存储器中存储了燃烧断火。(Refer to GI07.70-P-054369, V2)：LI07.70-P-055697

肖师傅
肖师傅
肖师傅
管理员, Keymaster
11691
文章
1
粉丝
技术公告评论2阅读模式
摘要适用范围：发动机 M274。投诉：仪表盘中的发动机诊断警告灯亮起。发动机电控系统控制单元的故障存储器中 存储了下列故障。 故障代码 P030085、P030185、P030285、...
群辉宜修车依据LI07.70-P-055697重新编排的阅读图：按适用范围、投诉、原因和补救顺序核对，原通告完整页面随文保留。

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

通告编号LI07.70-P-055697，版本1
功能组07.70 直喷式汽油喷射和点火系统
日期2013-03-05
适用范围发动机 M274

一、故障现象与投诉条件

障存储器中

障。

障代码 P030085、P030185、P030285、P030385、P030485

二、原通告列出的可能原因

发动机软件有错误。

三、检查与补救步骤

11/2012 版 DVD 插件 2589

01/2013 版或更高版本的 DVD

四、控制单元与故障代码

障文本

燃机'M274'的发动机

电子设备'MED40' (ME（发动

机电子设备）)

燃机'M274'的发动机

电子设备'MED40' (ME（发动

机电子设备）)

燃机'M274'的发动机

电子设备'MED40' (ME（发动

机电子设备）)

燃机'M274'的发动机

电子设备'MED40' (ME（发动

机电子设备）)

燃机'M274'的发动机

电子设备'MED40' (ME（发动

机电子设备）)

五、零件、操作与WIS参考

操作号与损坏代码

容 时间 损坏代码 提示

54-1011 进行快速测试

6、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

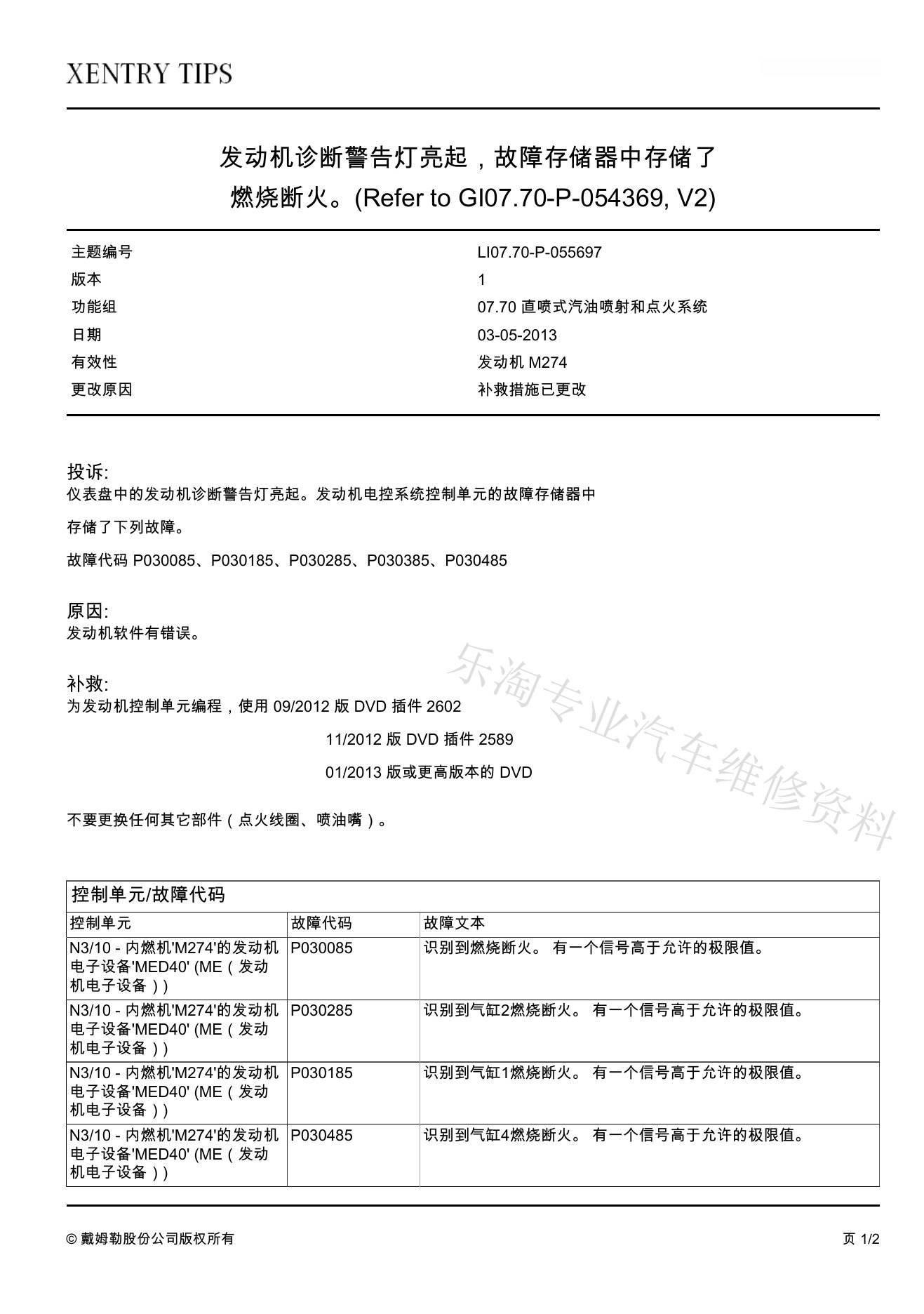

LI07.70-P-055697原通告第1页：投诉与适用范围、可能原因、补救步骤、故障代码。

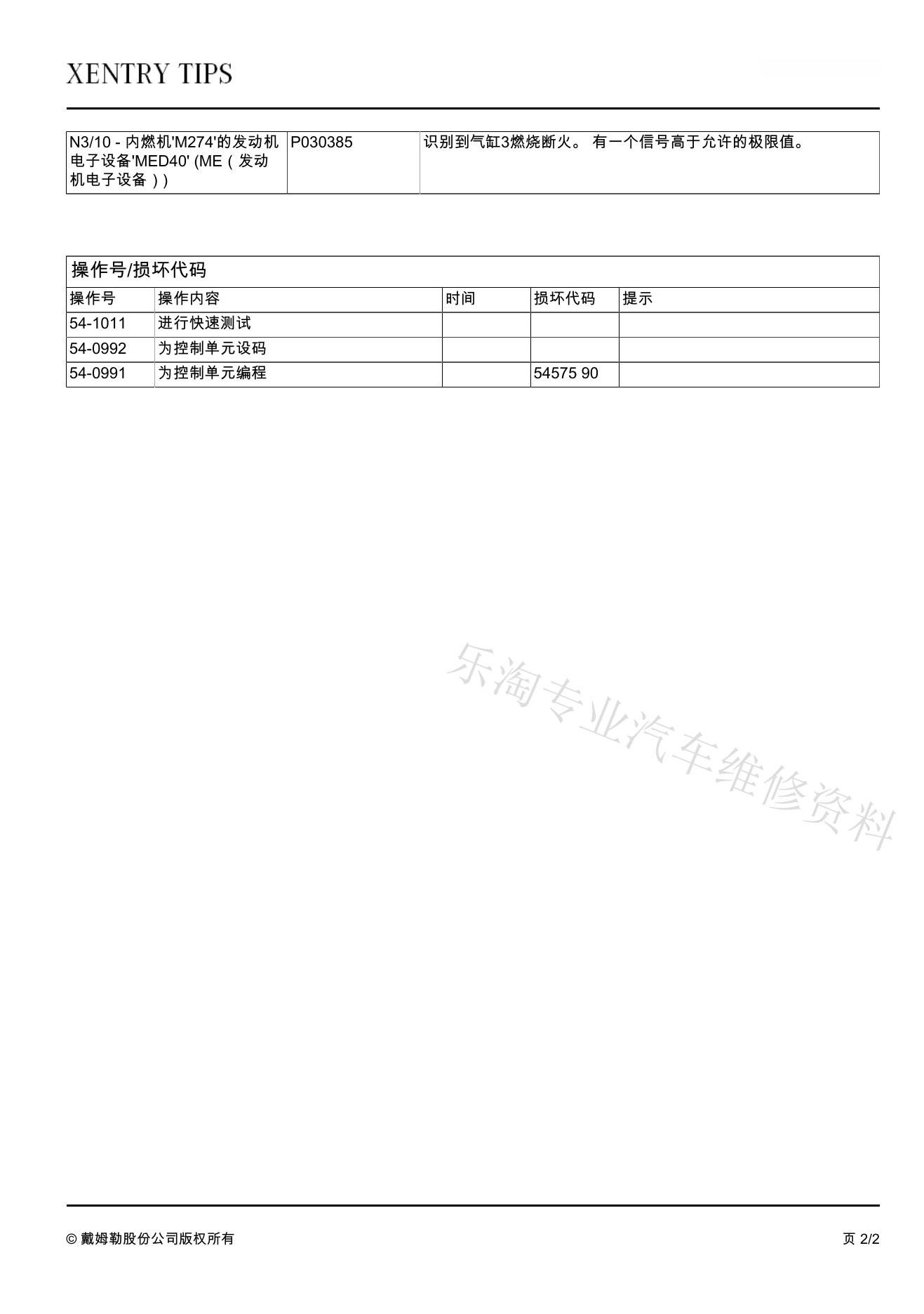

LI07.70-P-055697原通告第2页：操作与损坏代码。

7、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
