奔驰W204座舱电子维修：横摆传感器、仪表板、控制单元与收音机

一、电子部件拆装前要确认断电、配置和诊断要求

四段视频分别涉及底盘传感器、仪表板、中央控制和操作单元以及收音机。它们位置都在座舱，但系统功能不同。开始前应按VIN确认车辆装备，读取故障存储，并查明是否需要断开蓄电池、保护安全气囊区域、保存用户设置或在复装后执行基本设置和编码。

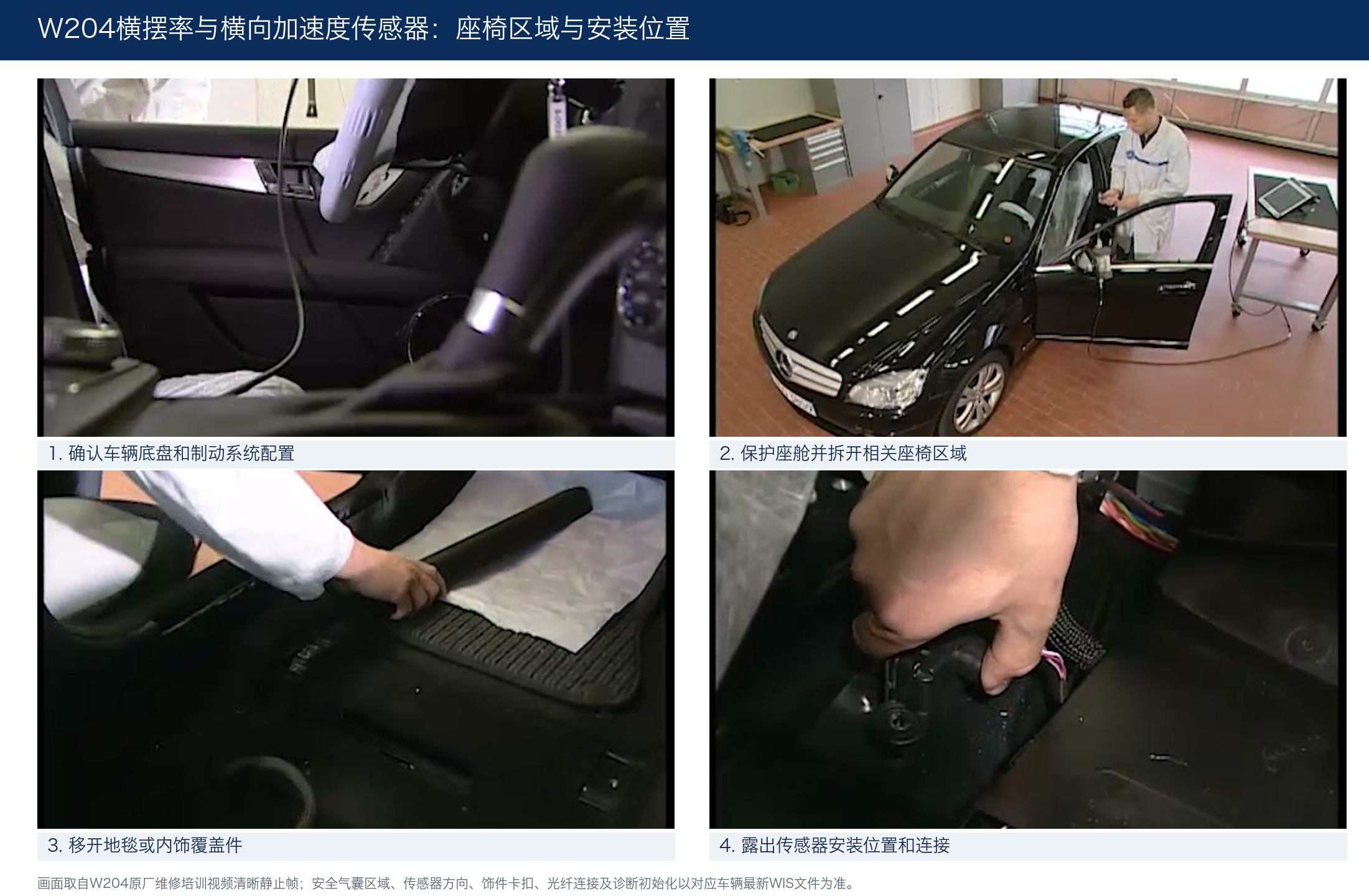

二、横摆率与横向加速度传感器安装方向不能改变

视频从座椅区域和内饰覆盖件开始，逐步露出传感器安装位置与连接。该传感器参与车身稳定和制动系统计算，安装面、朝向和固定状态非常重要。拆卸前记录位置，避免撞击传感器，断开插接器时检查线束和锁止结构。

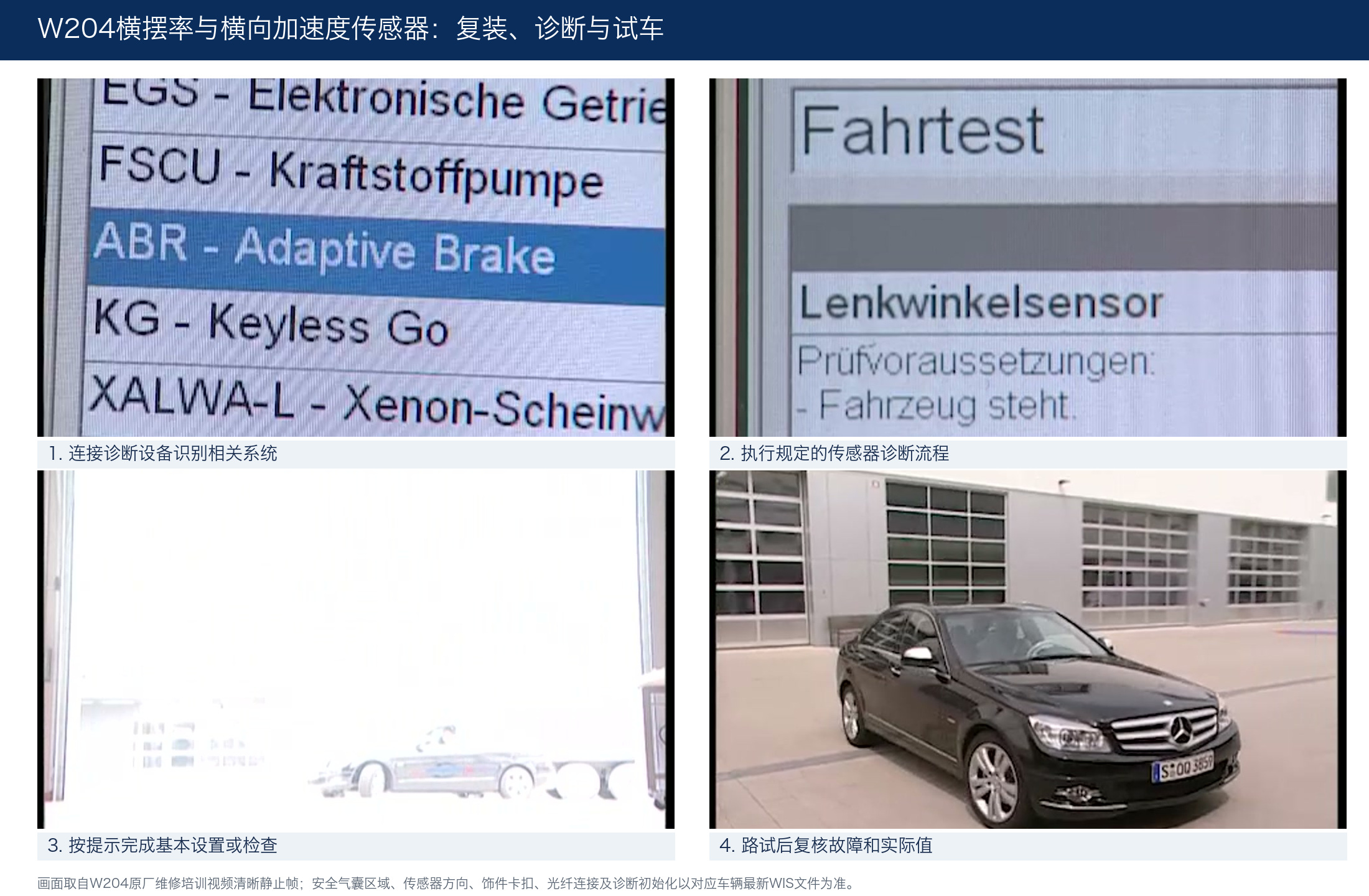

三、复装传感器后按诊断引导完成检查和试车

部件复装后连接诊断设备，识别相关制动或稳定系统并执行规定流程。不同版本可能要求基本设置、零点检查或其他前提。视频还展示路试和结果复核；试车应在安全环境按诊断提示进行，结束后再次读取故障存储和实际值，确认方向、横摆及横向加速度信号合理。

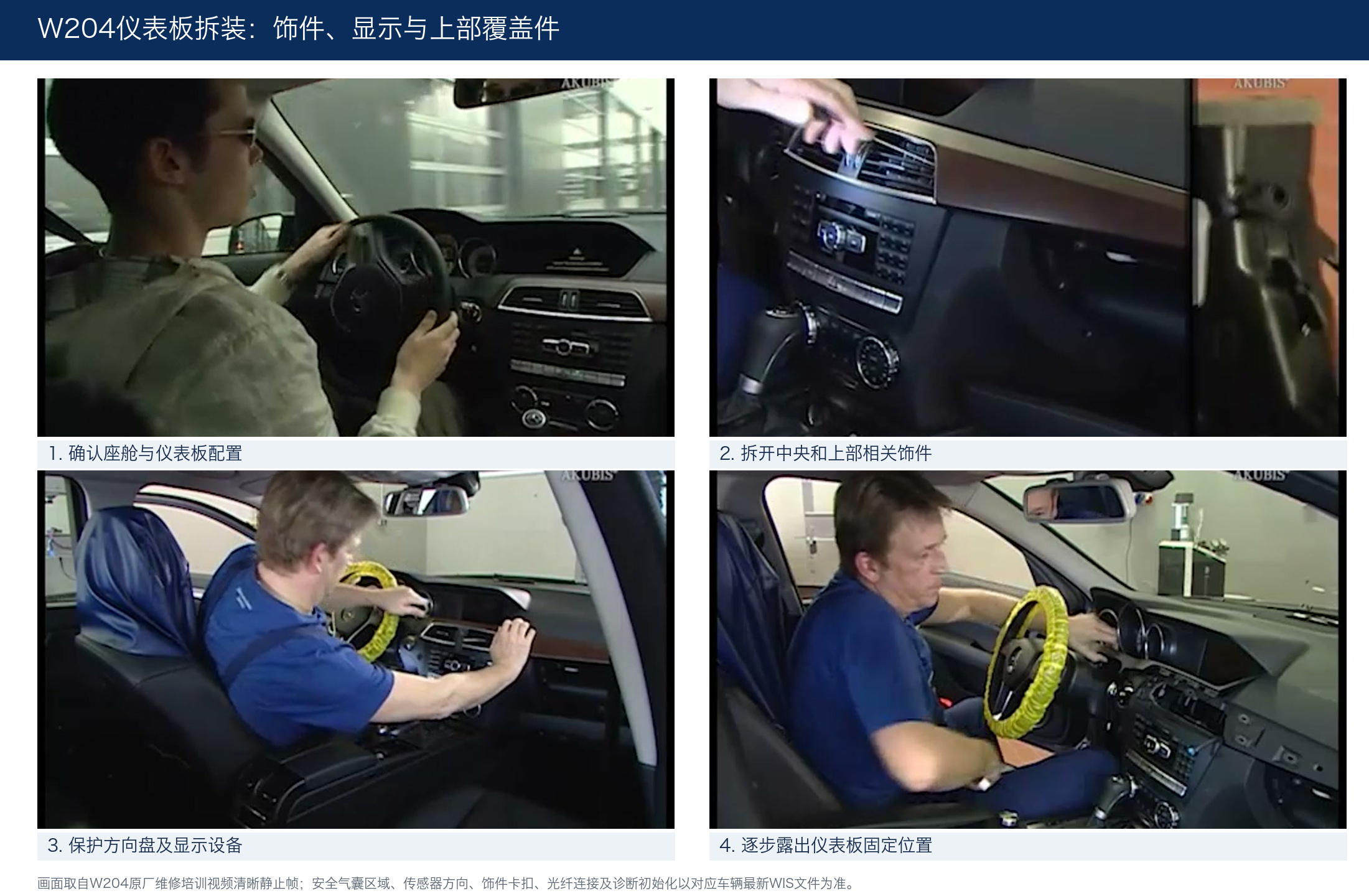

四、仪表板拆卸从中央和上部饰件逐层展开

仪表板视频先确认座舱配置，再拆开中央和上部相关饰件，保护方向盘与显示设备并逐步露出固定位置。仪表板附近包含组合仪表、通风部件、安全气囊和多组线束，工具插入点及拆装顺序必须按WIS执行，不能强行撬动覆盖件。

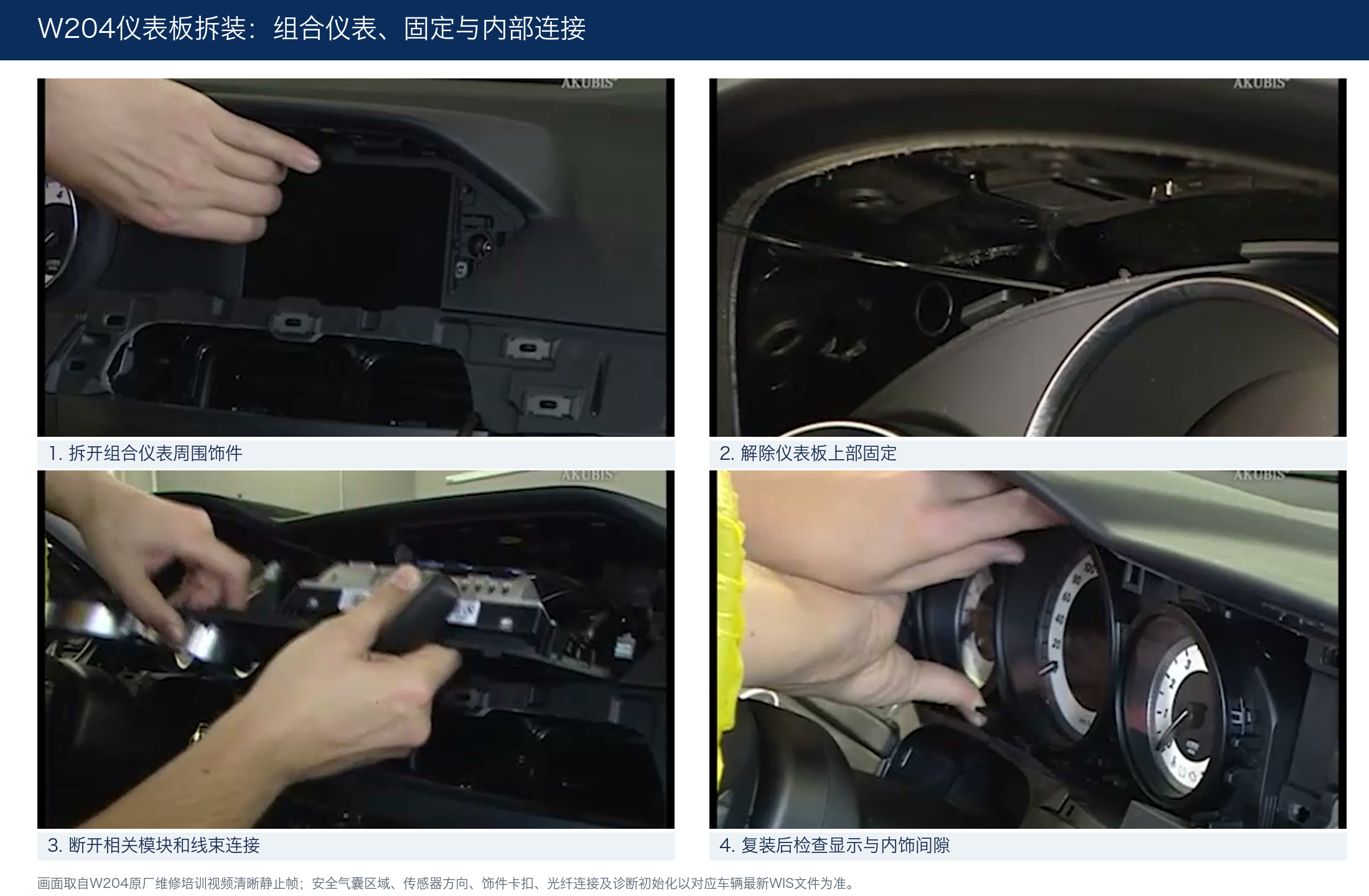

五、组合仪表和内部连接应分别解除并妥善保护

视频继续拆开组合仪表周围饰件和上部固定，随后处理模块及线束连接。移动仪表板前确认所有连接和紧固已解除，避免拉扯线束或碰伤内饰表面。复装后检查组合仪表显示、警告灯、通风出风口、饰件间隙和异响。

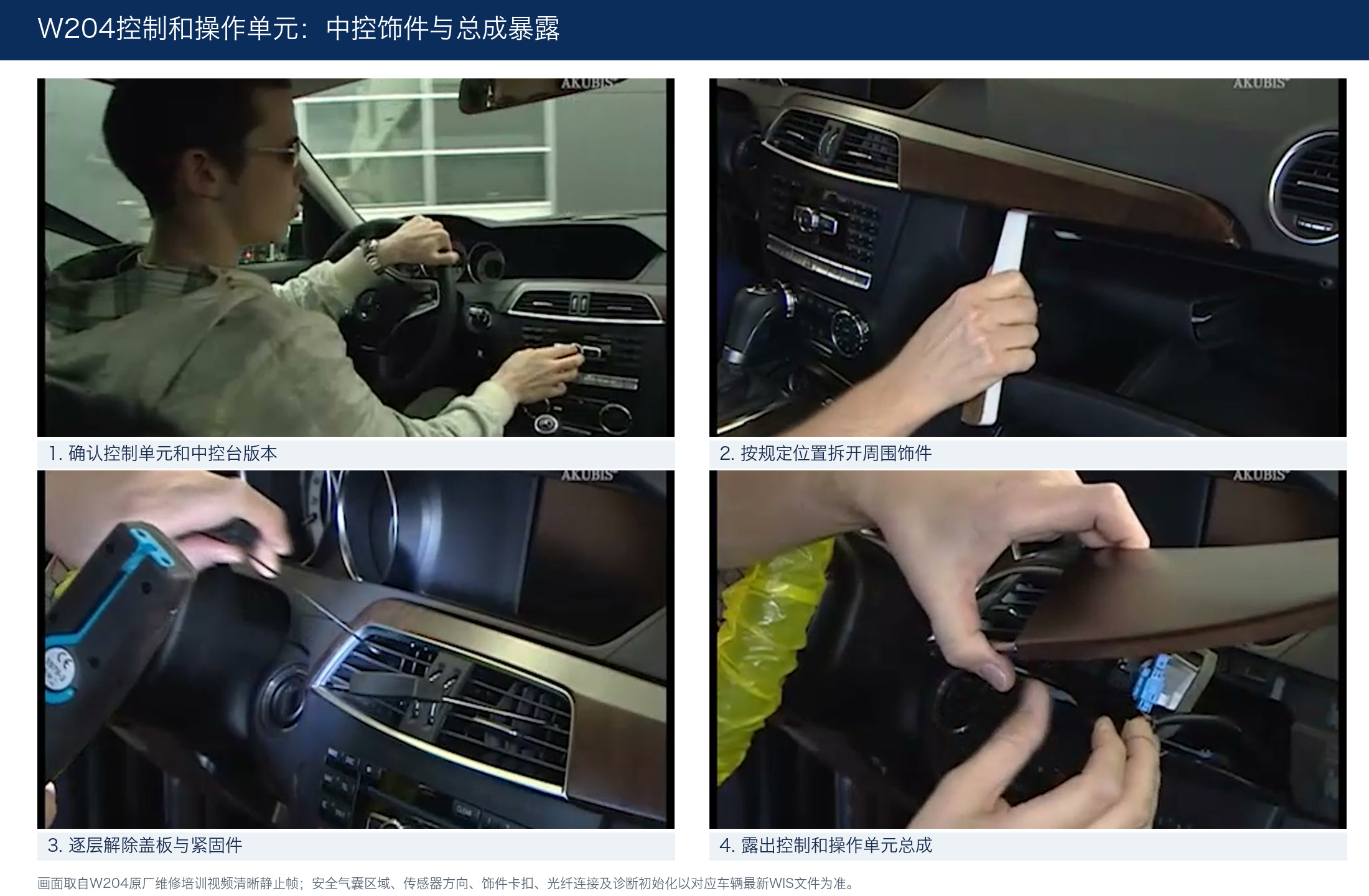

六、控制和操作单元要先拆周围饰件再取出总成

控制单元视频从中控台版本识别开始，按规定位置拆开饰件、盖板和紧固件，露出控制和操作单元。总成松动后先支撑再断开背部插接器，避免面板重量作用在线束上。接口和外观面应放在防划伤位置。

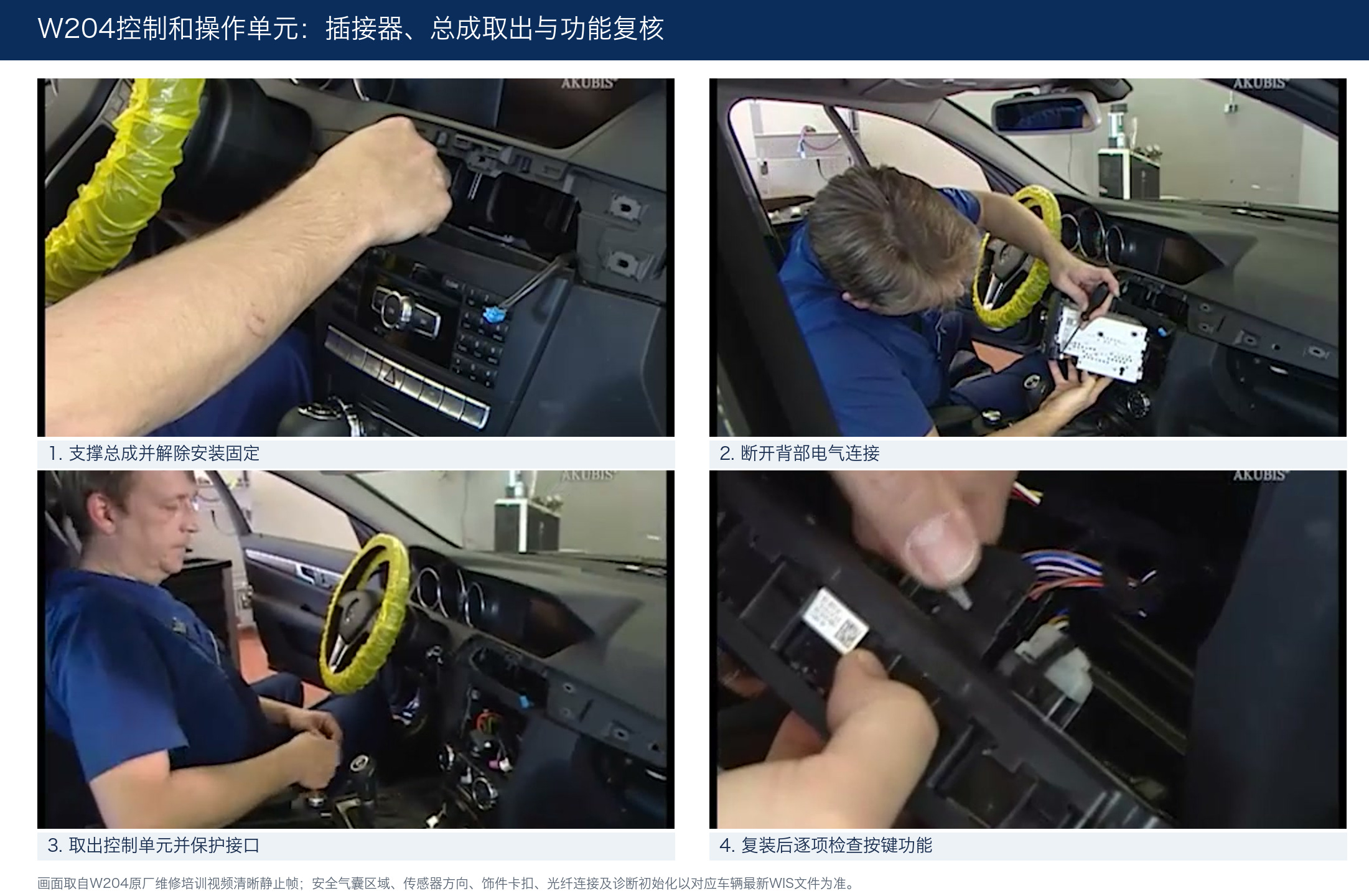

七、控制单元复装后逐项验证按键与显示响应

断开连接并取出总成后，检查插接器锁止、端子和线束走向。复装时确认面板与周围饰件平齐，所有卡扣就位。随后逐项测试旋钮、按键、指示灯以及相关空调或车辆功能；如更换电子部件，再按诊断设备完成必要的控制单元处理。

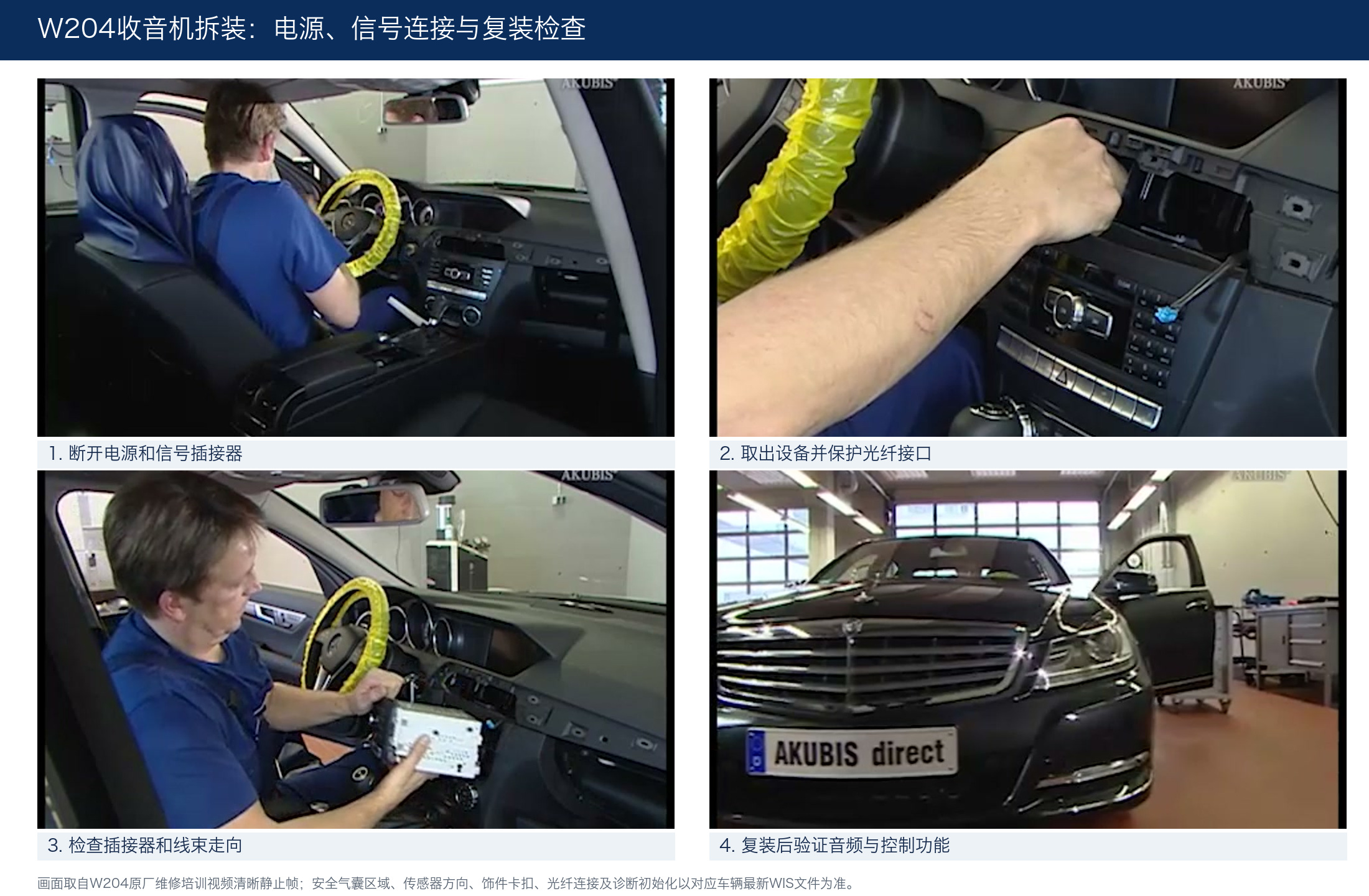

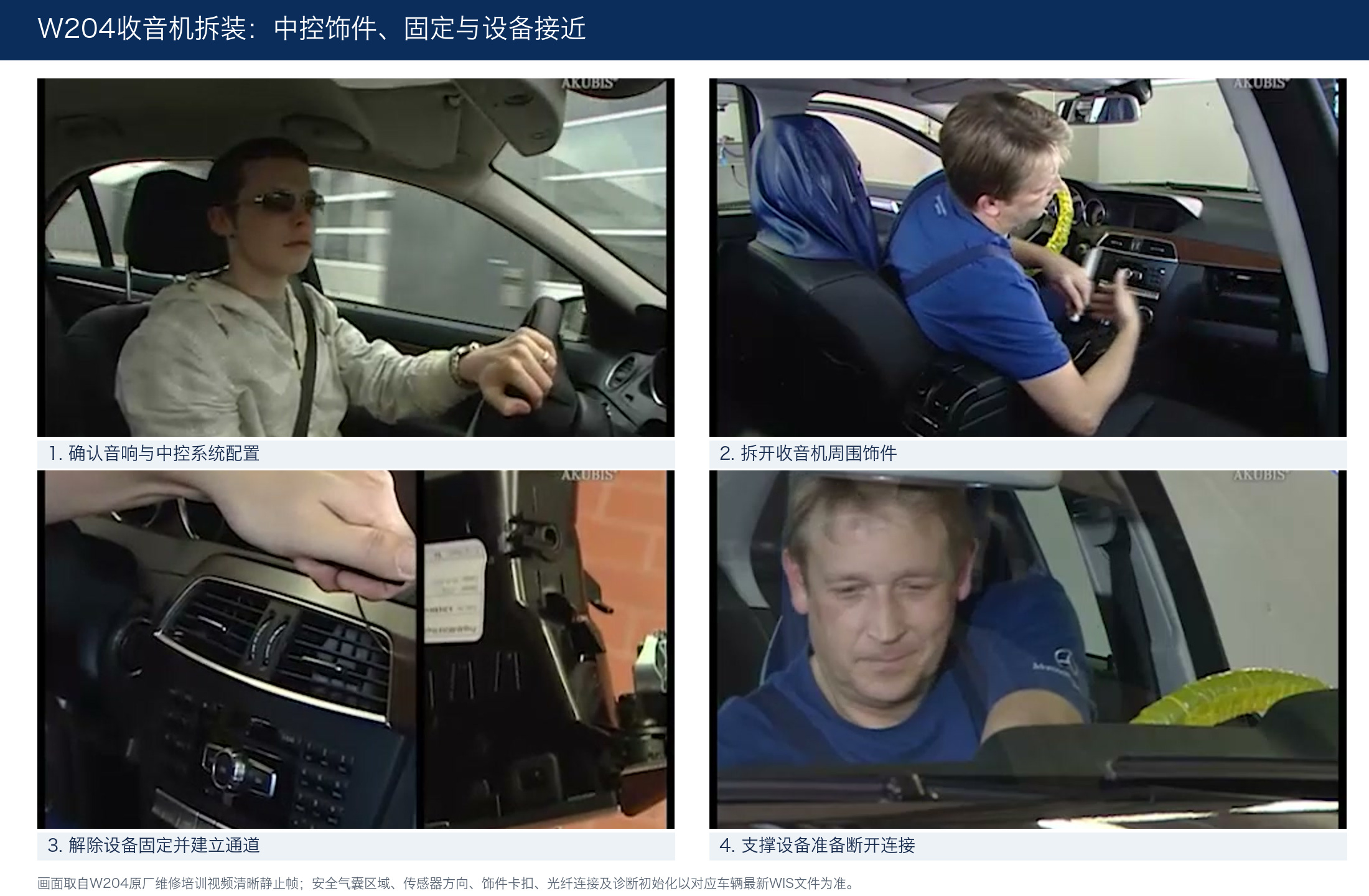

八、收音机拆装还要保护信号和光纤接口

收音机视频先拆开周围饰件和设备固定，在总成受支撑的状态下断开电源、天线、信号及可能存在的光纤连接。光纤端面不能污染、弯折或长时间暴露，插接器应按锁止结构操作。复装后检查收音、音频、显示、方向盘控制及整车音响网络状态。
