奔驰自动变速箱拆装实训：阀体、离合器、齿轮组与间隙测量

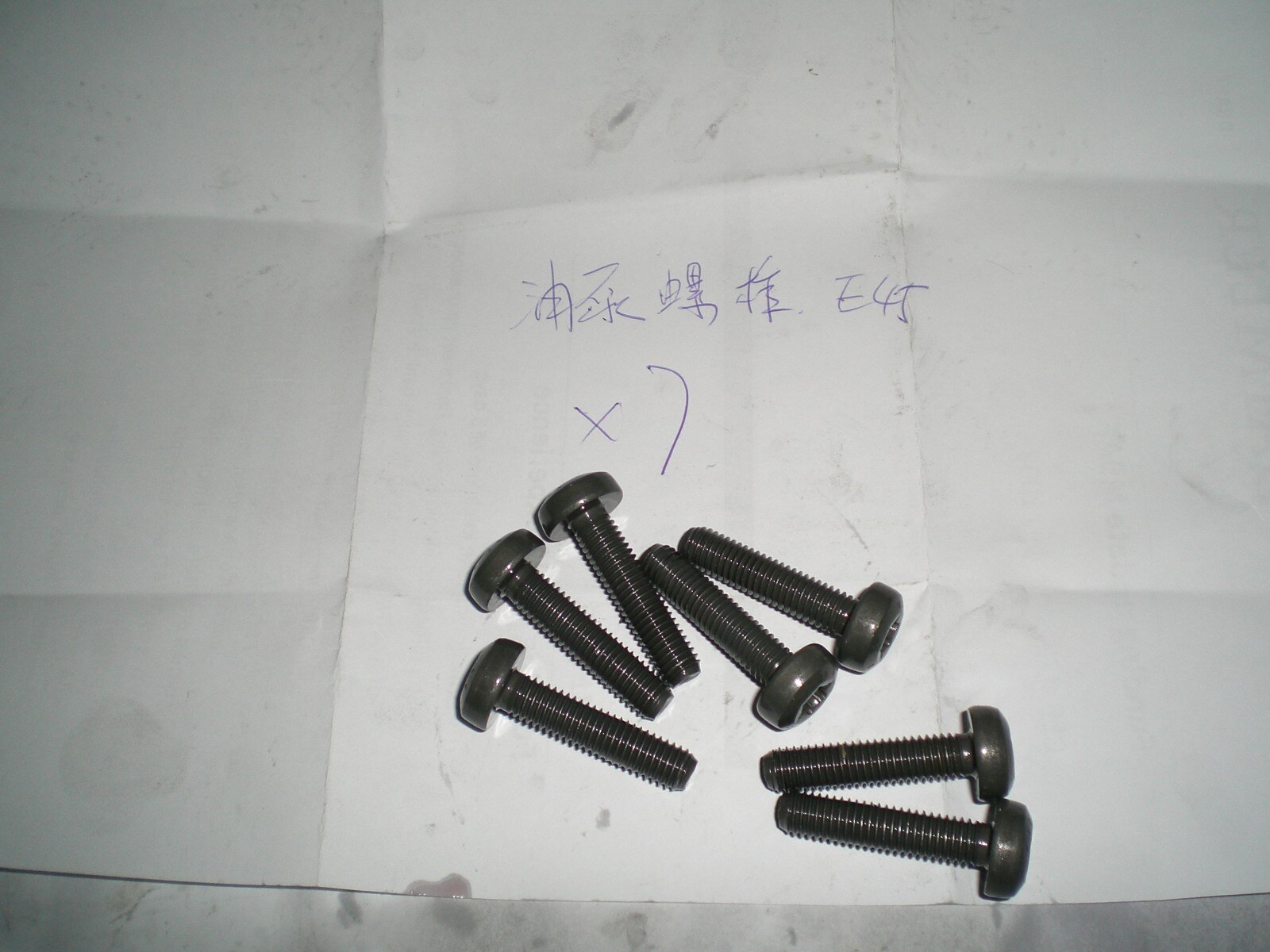

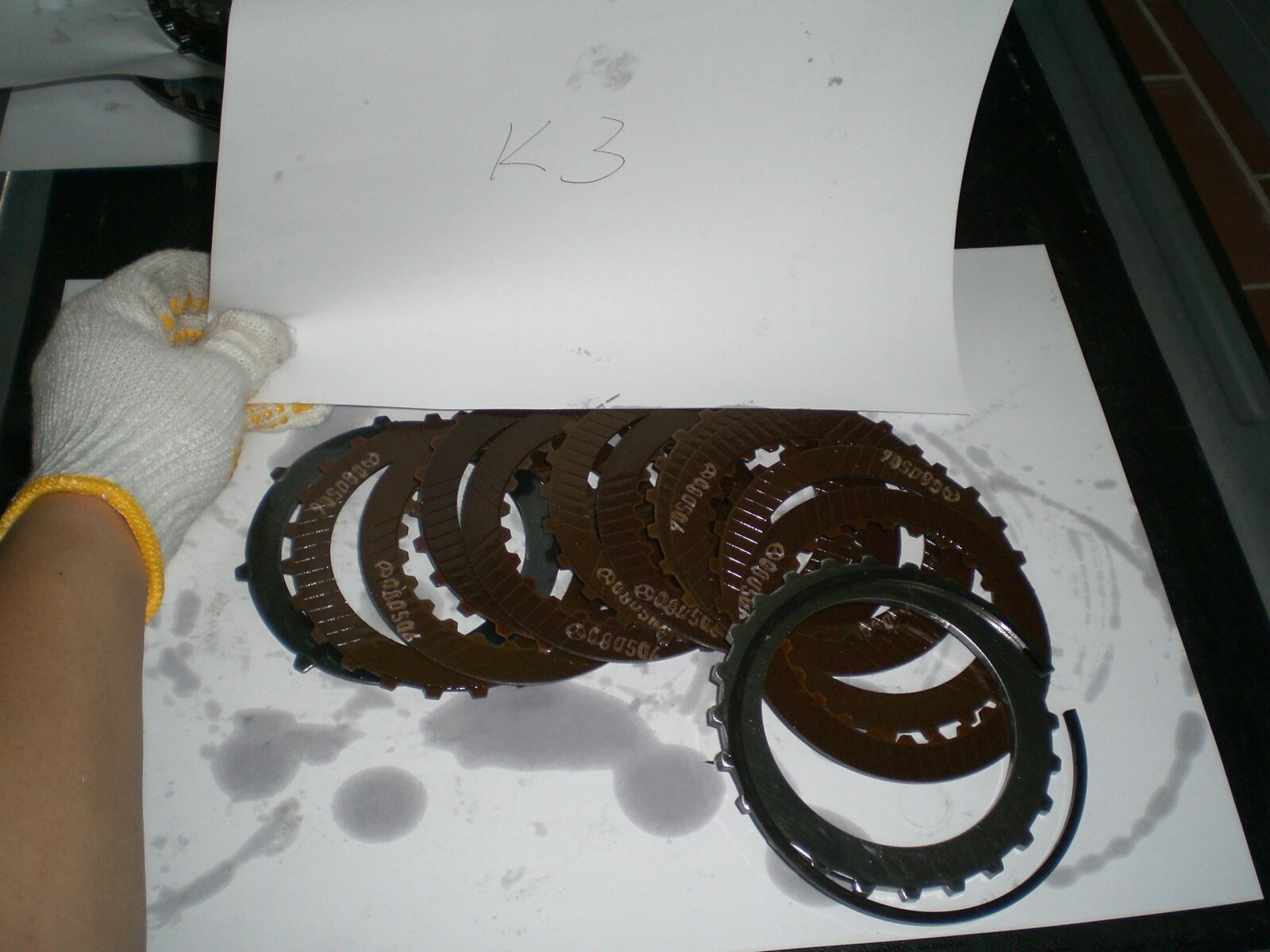

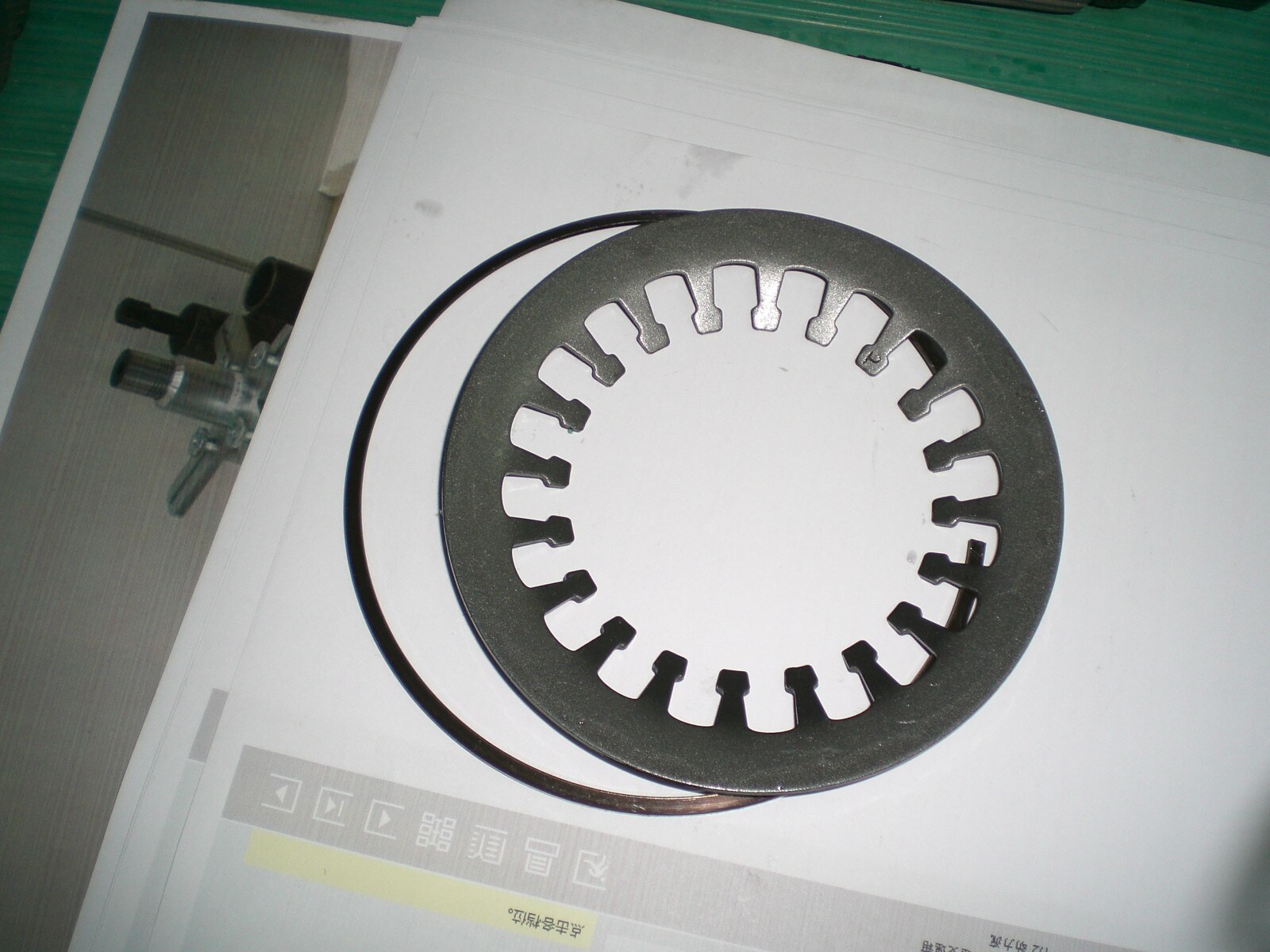

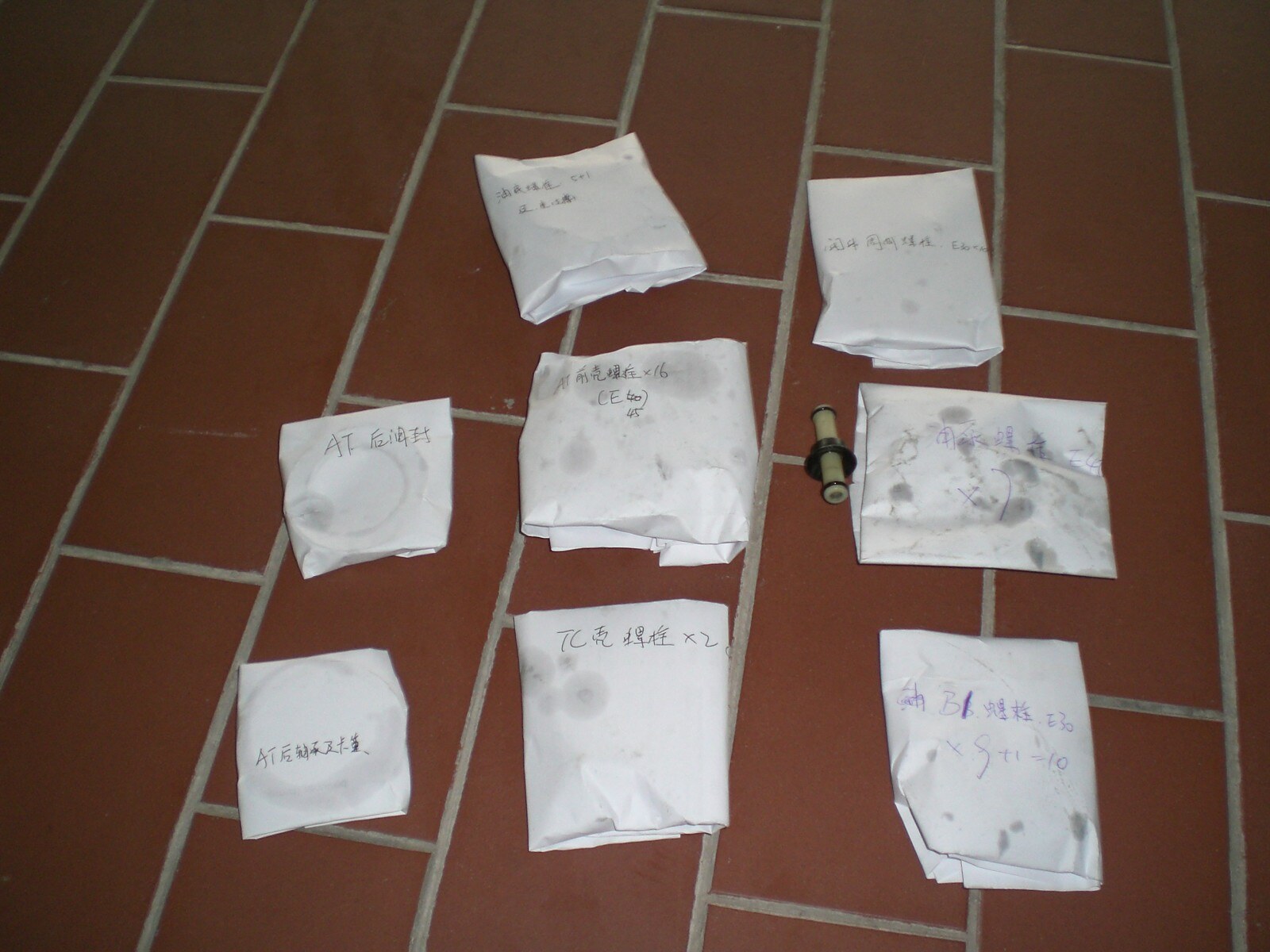

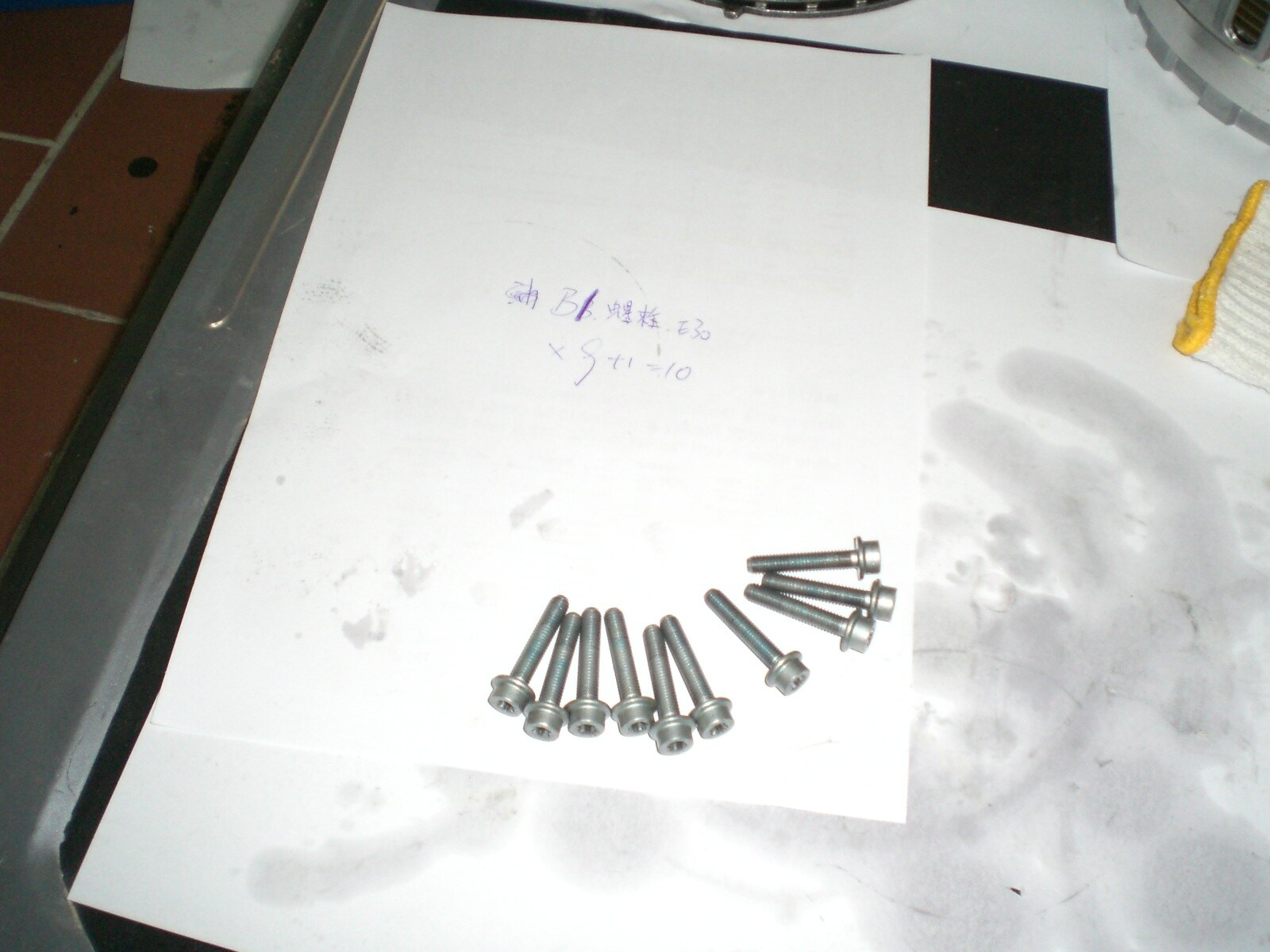

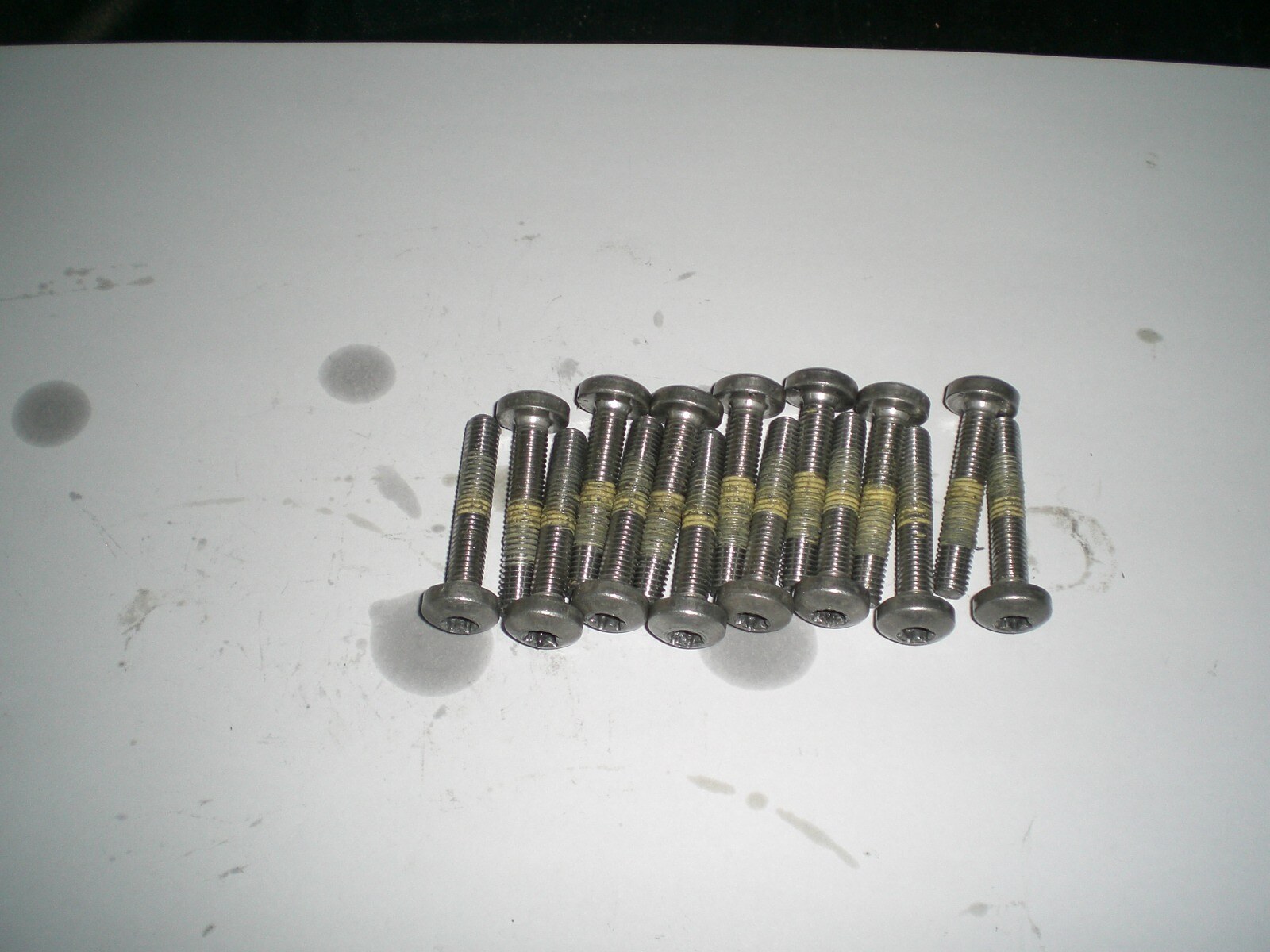

自动变速箱拆装必须保持零件顺序、方向和清洁度。拆下的摩擦片、钢片、止推件、卡簧、垫片和阀体螺栓需要按位置分类，不能混装。

实操照片用于识别结构和工序。具体螺栓扭矩、间隙、专用工具和一次性零件要求，必须按对应变速箱型号的维修文件执行。

一、外部检查、放油与阀体拆卸

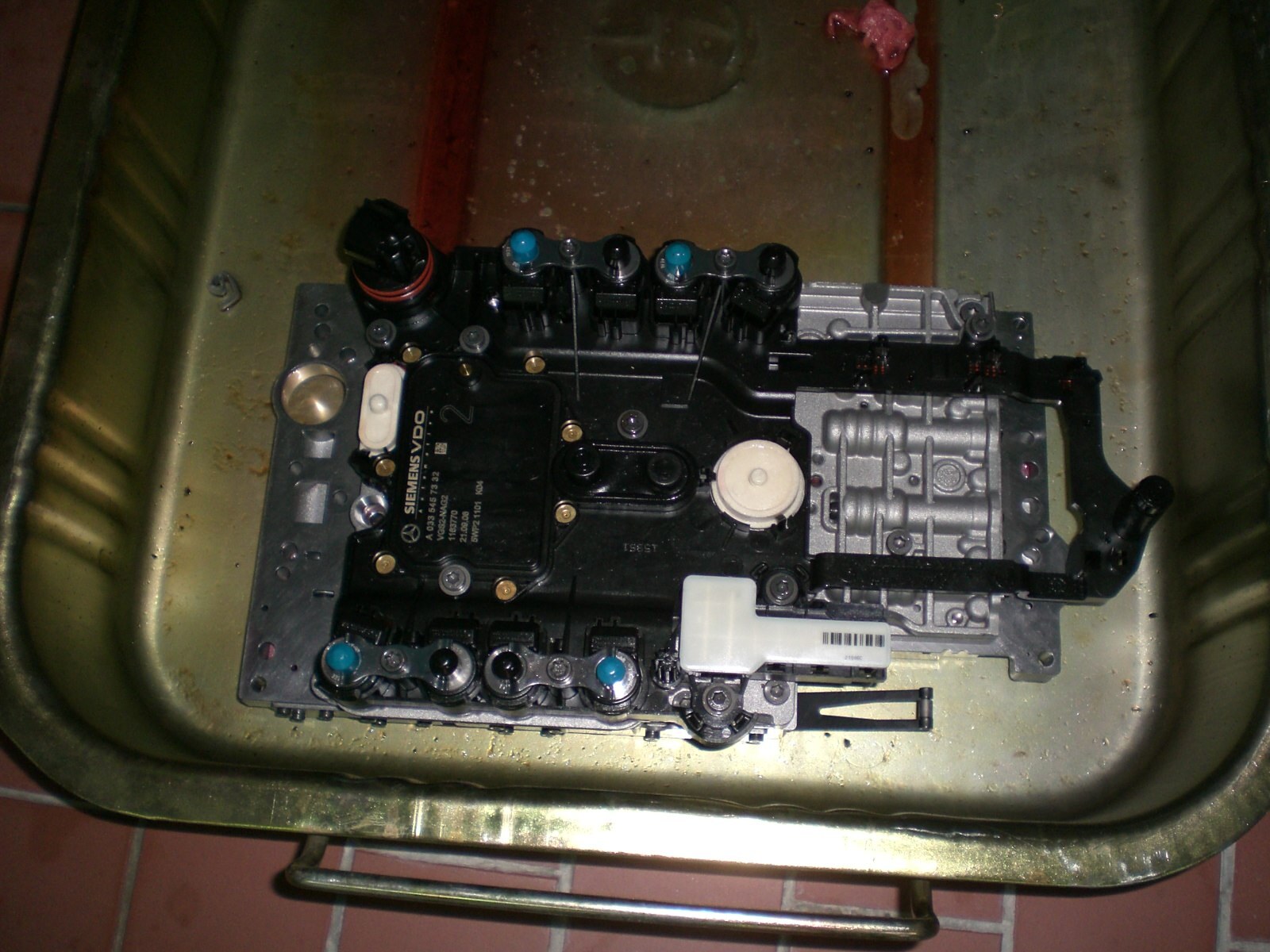

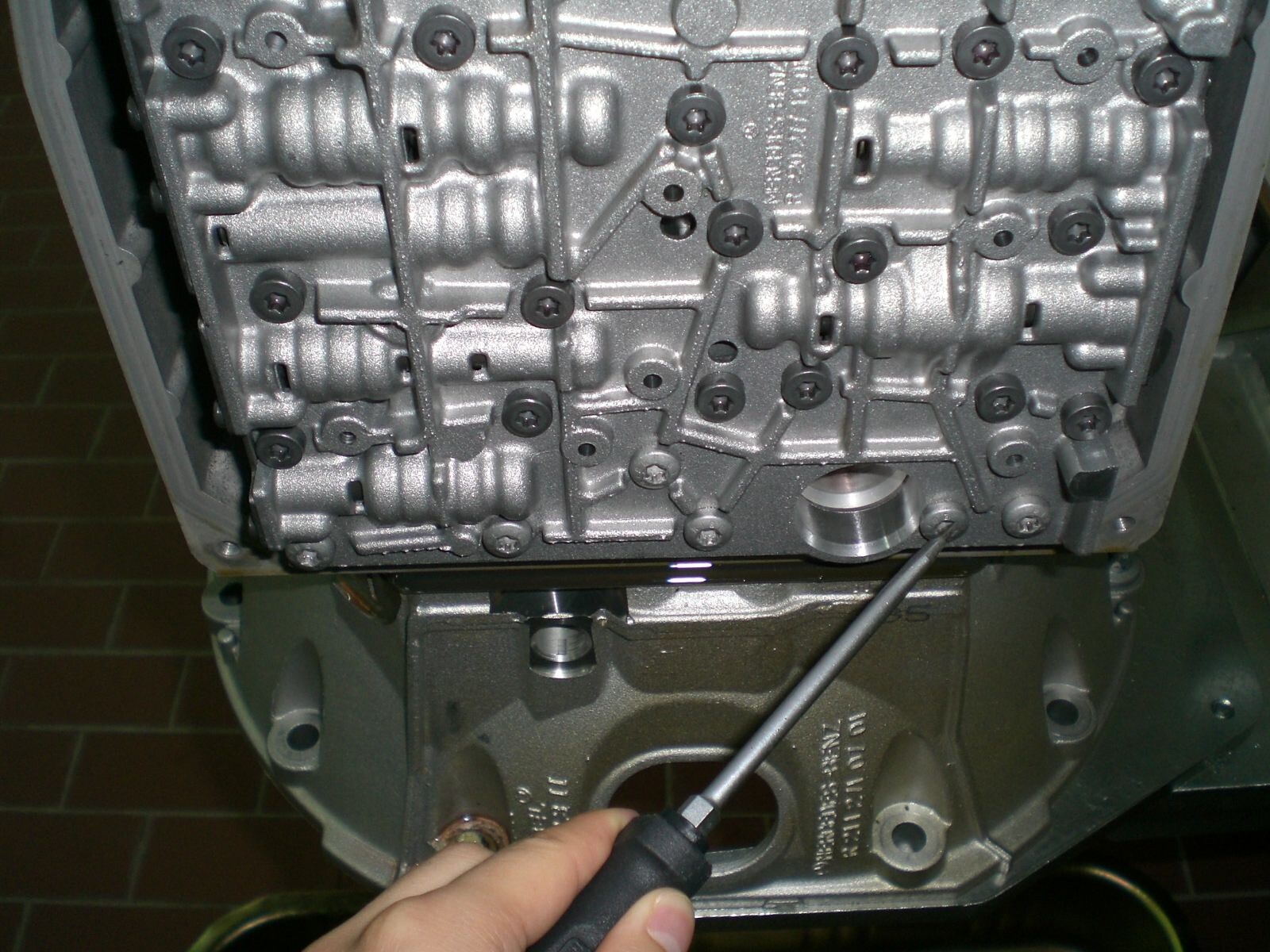

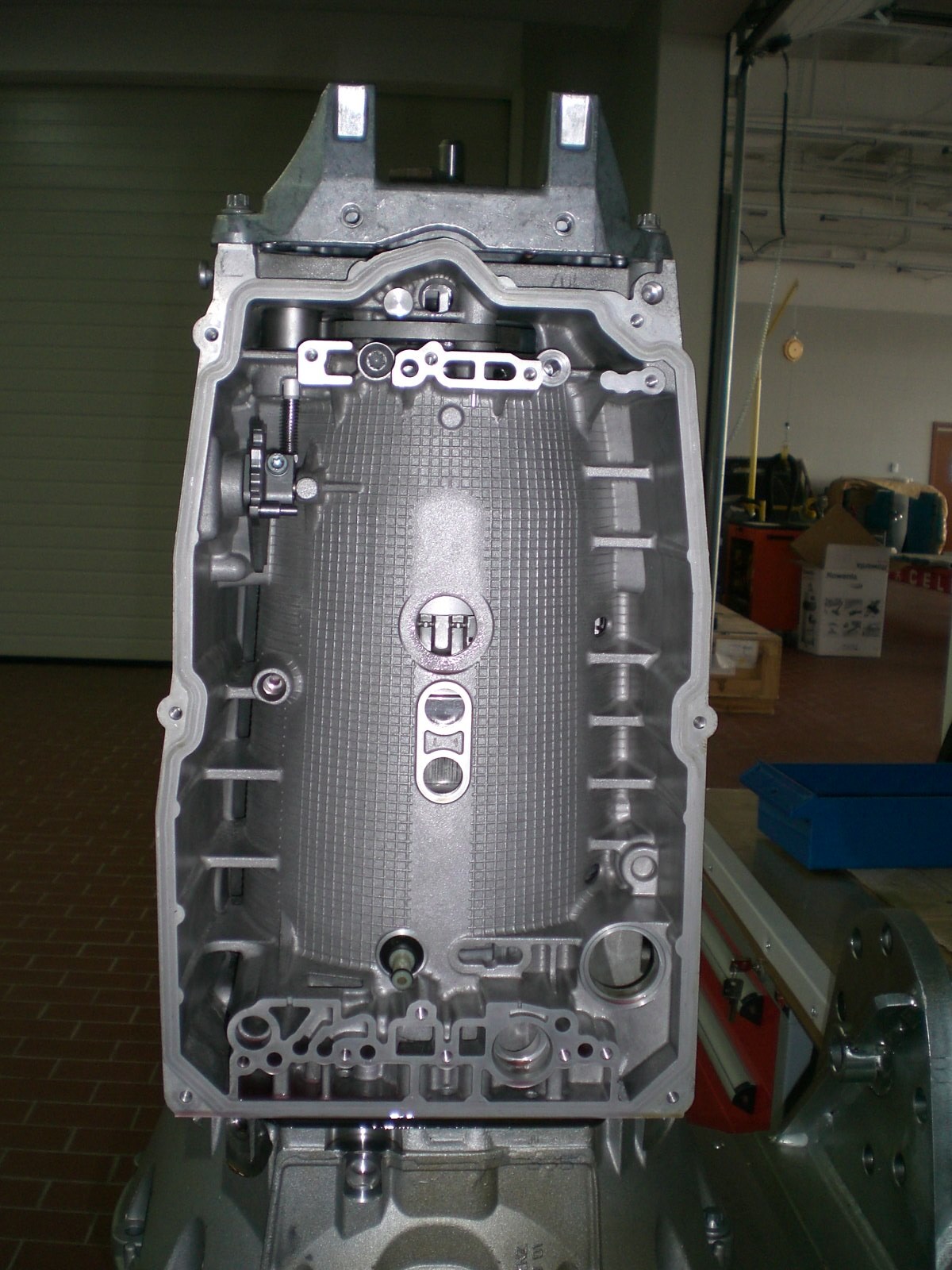

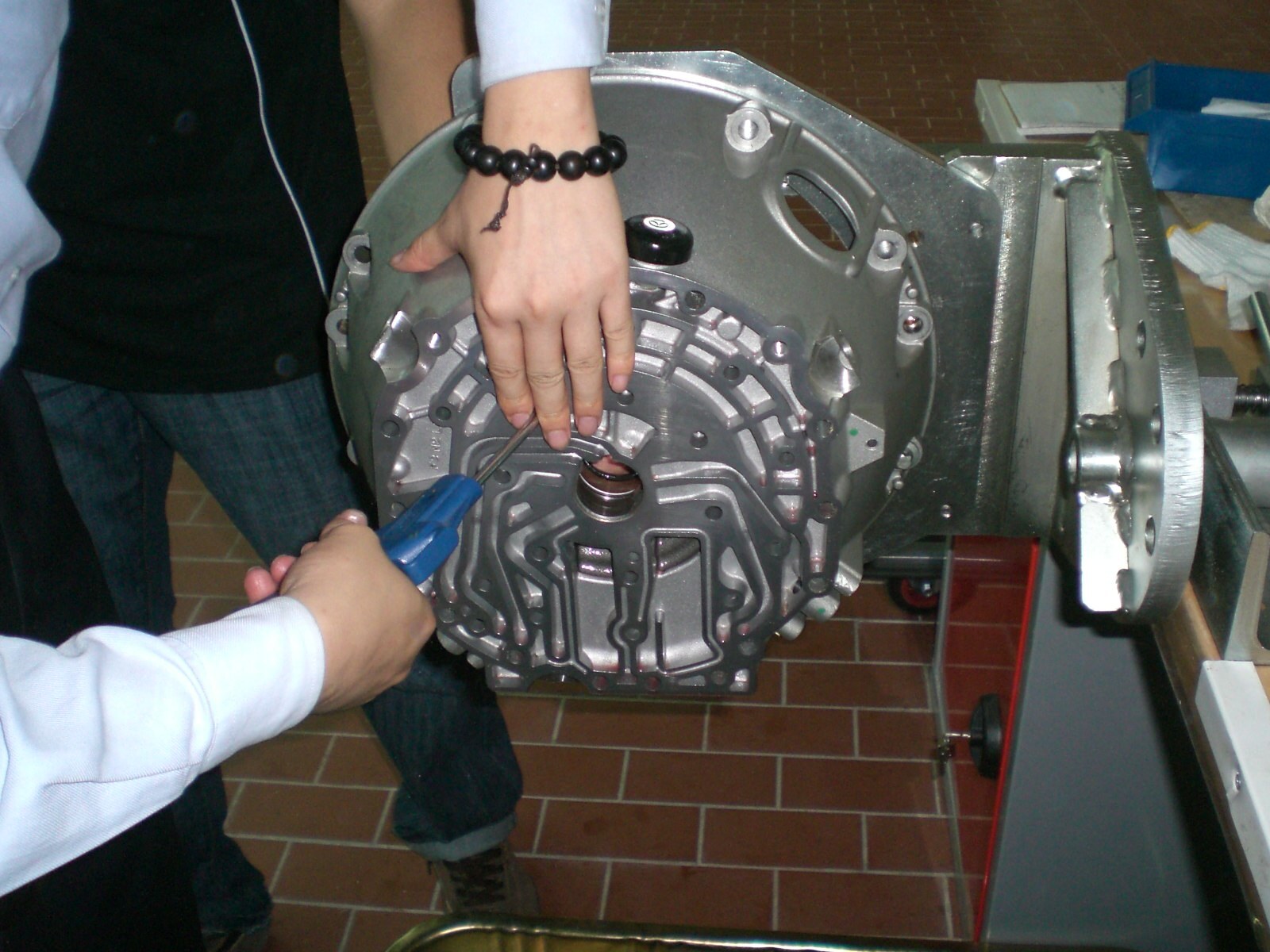

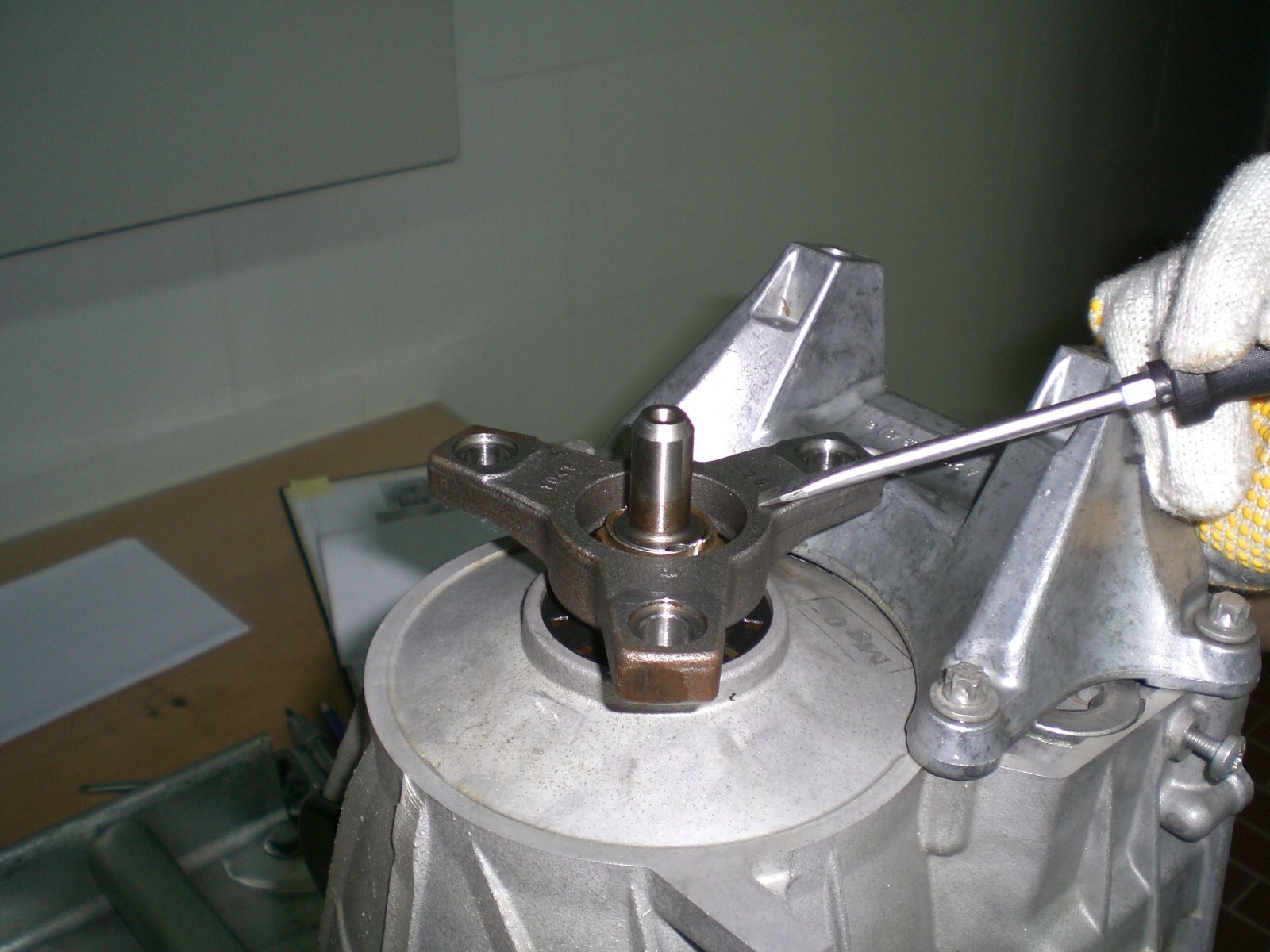

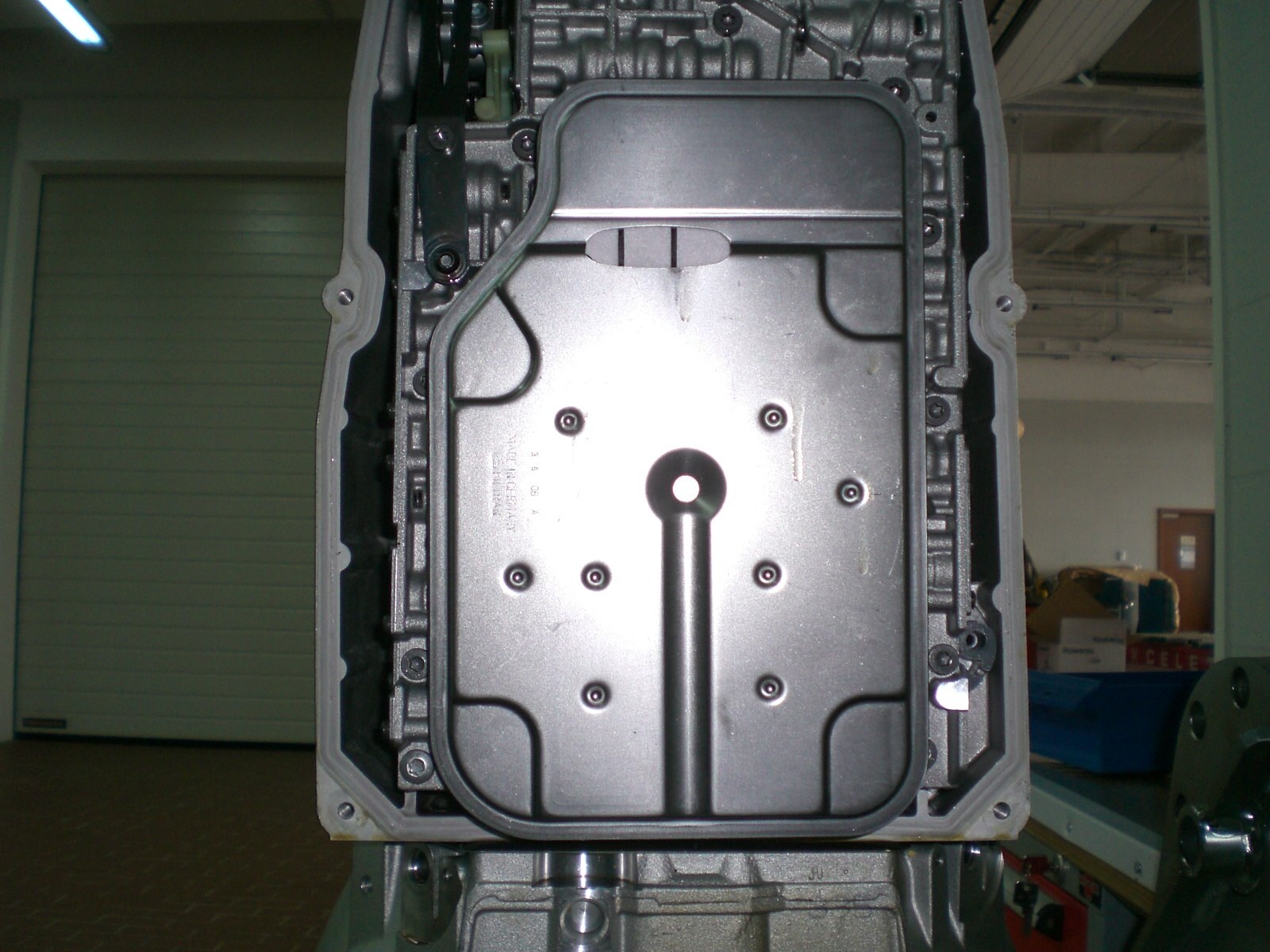

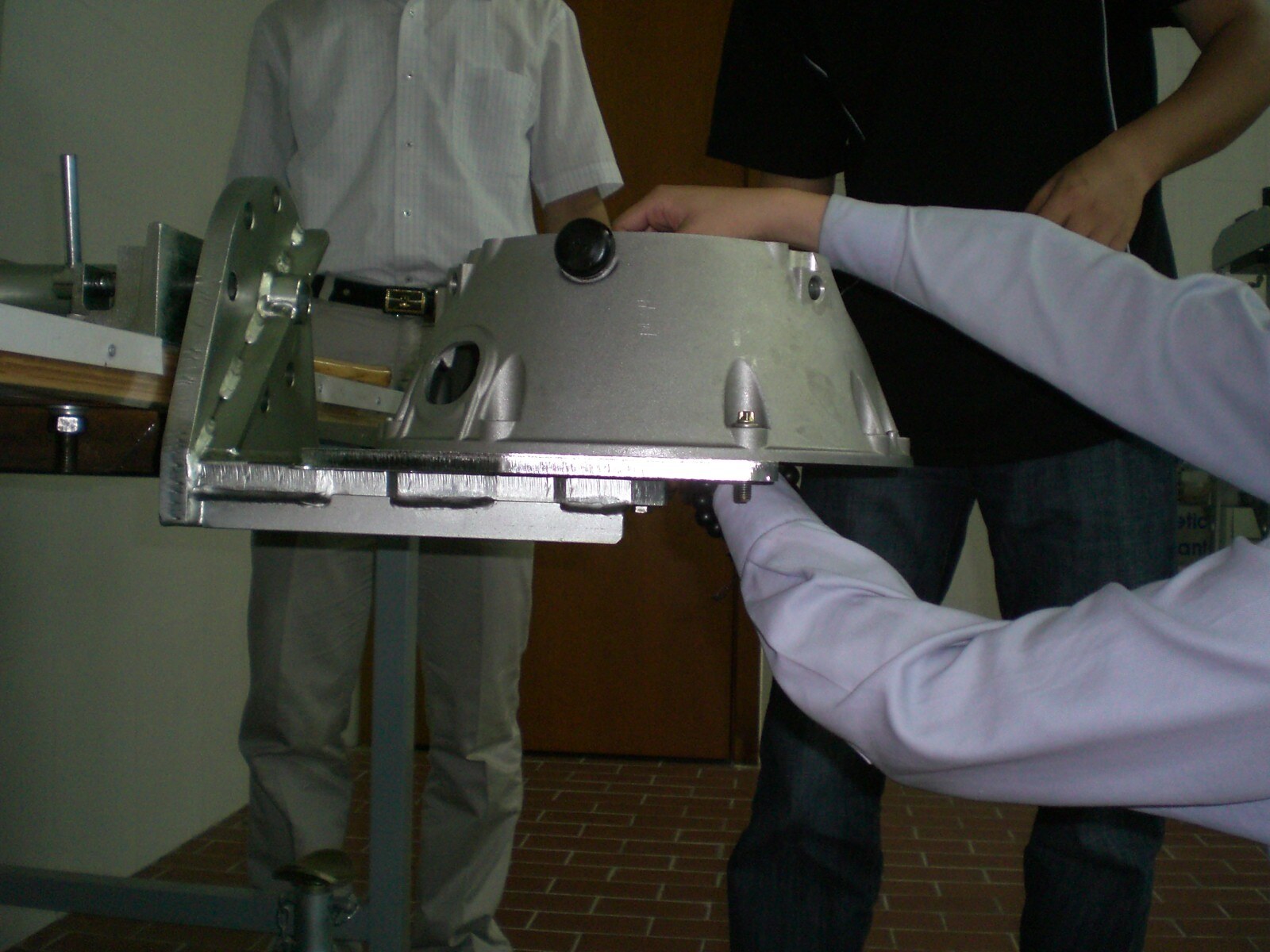

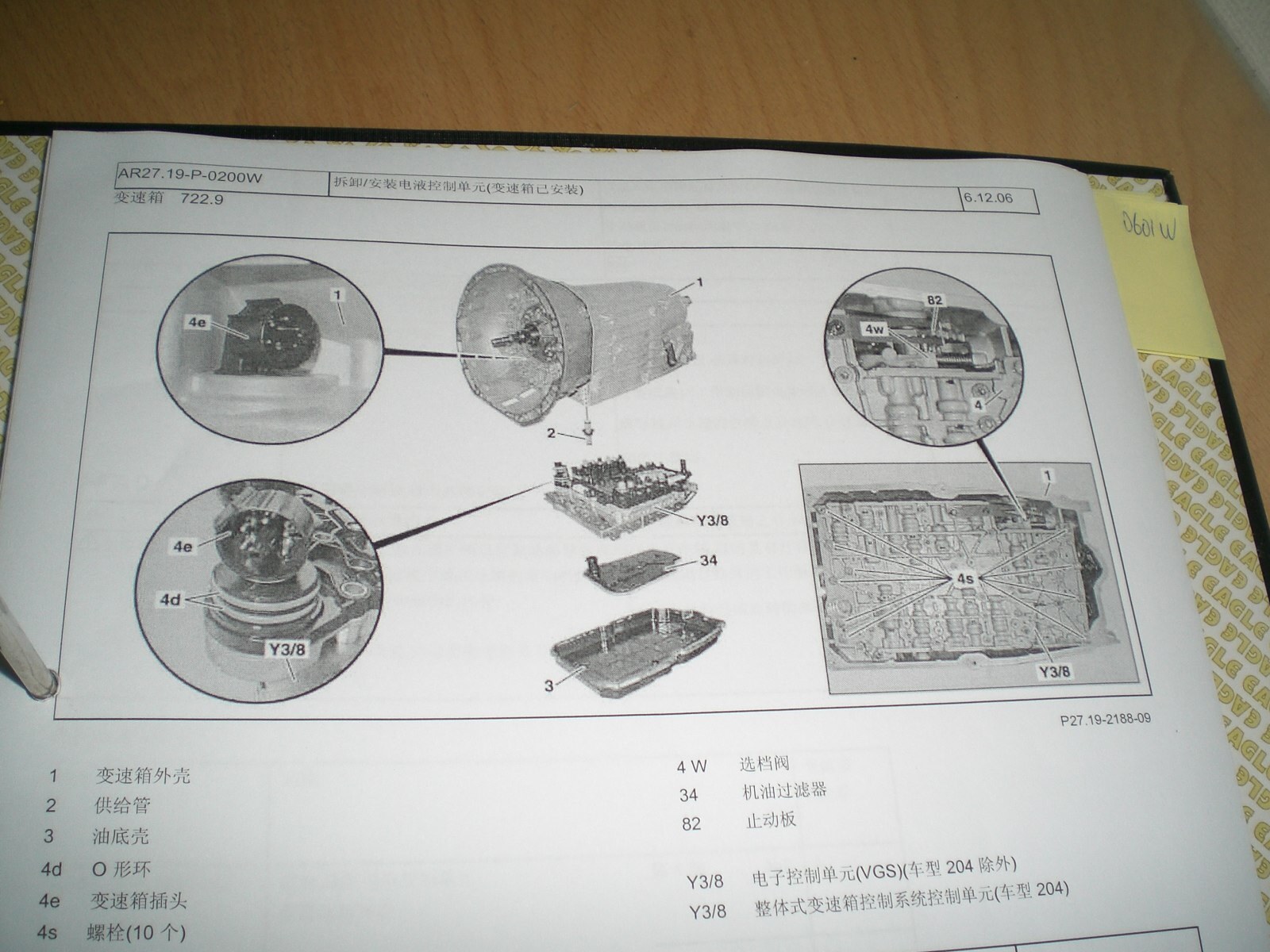

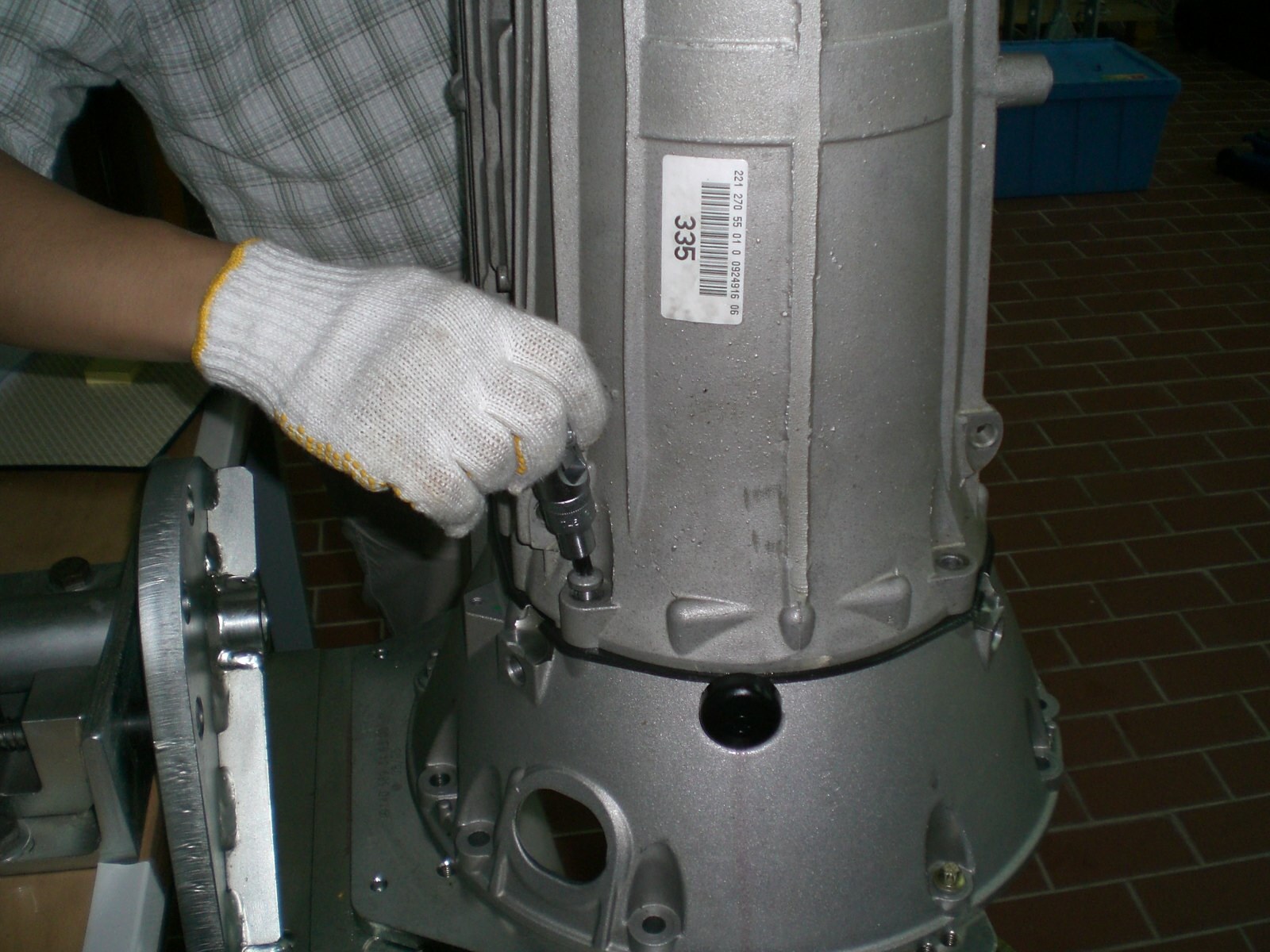

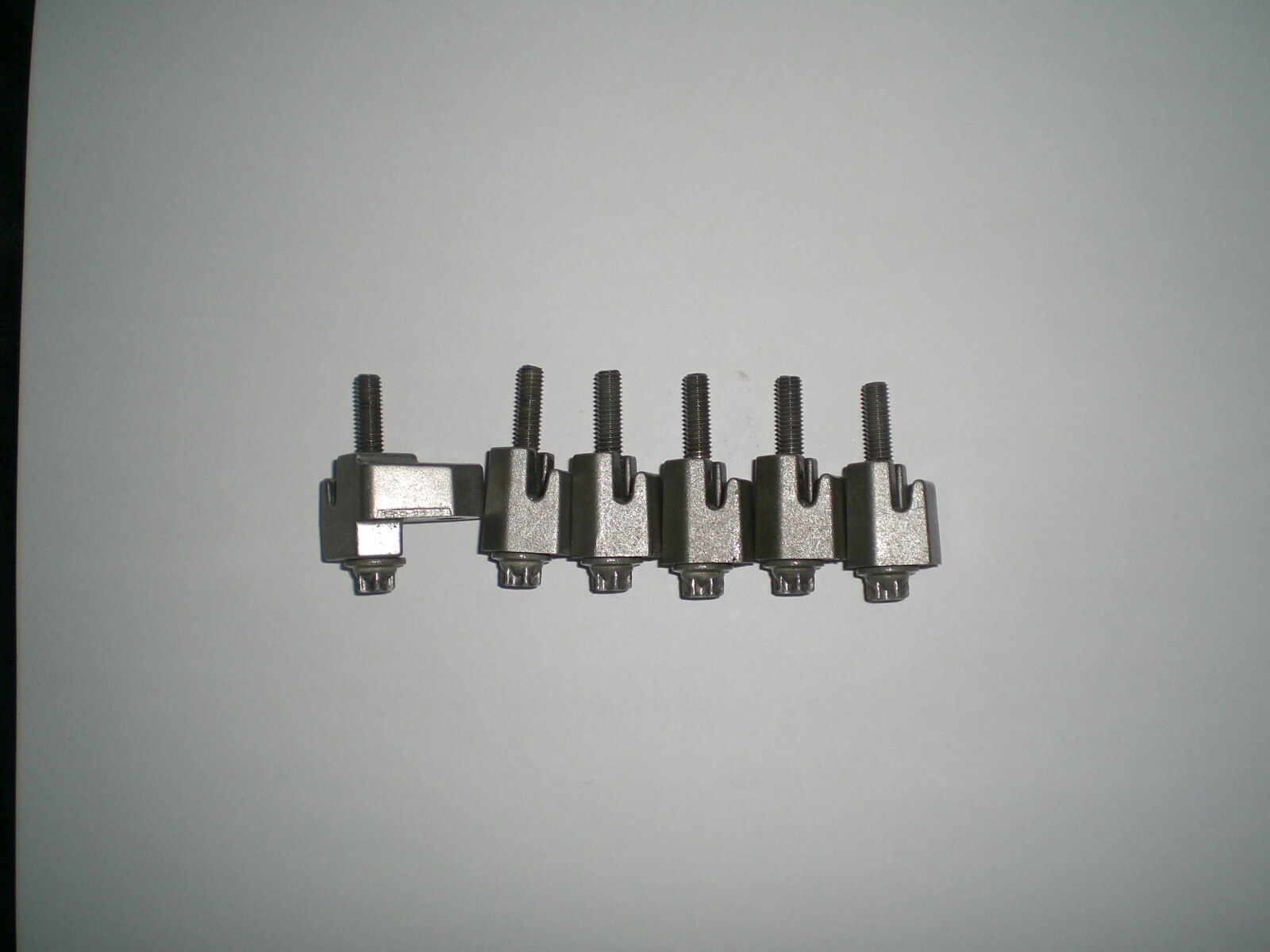

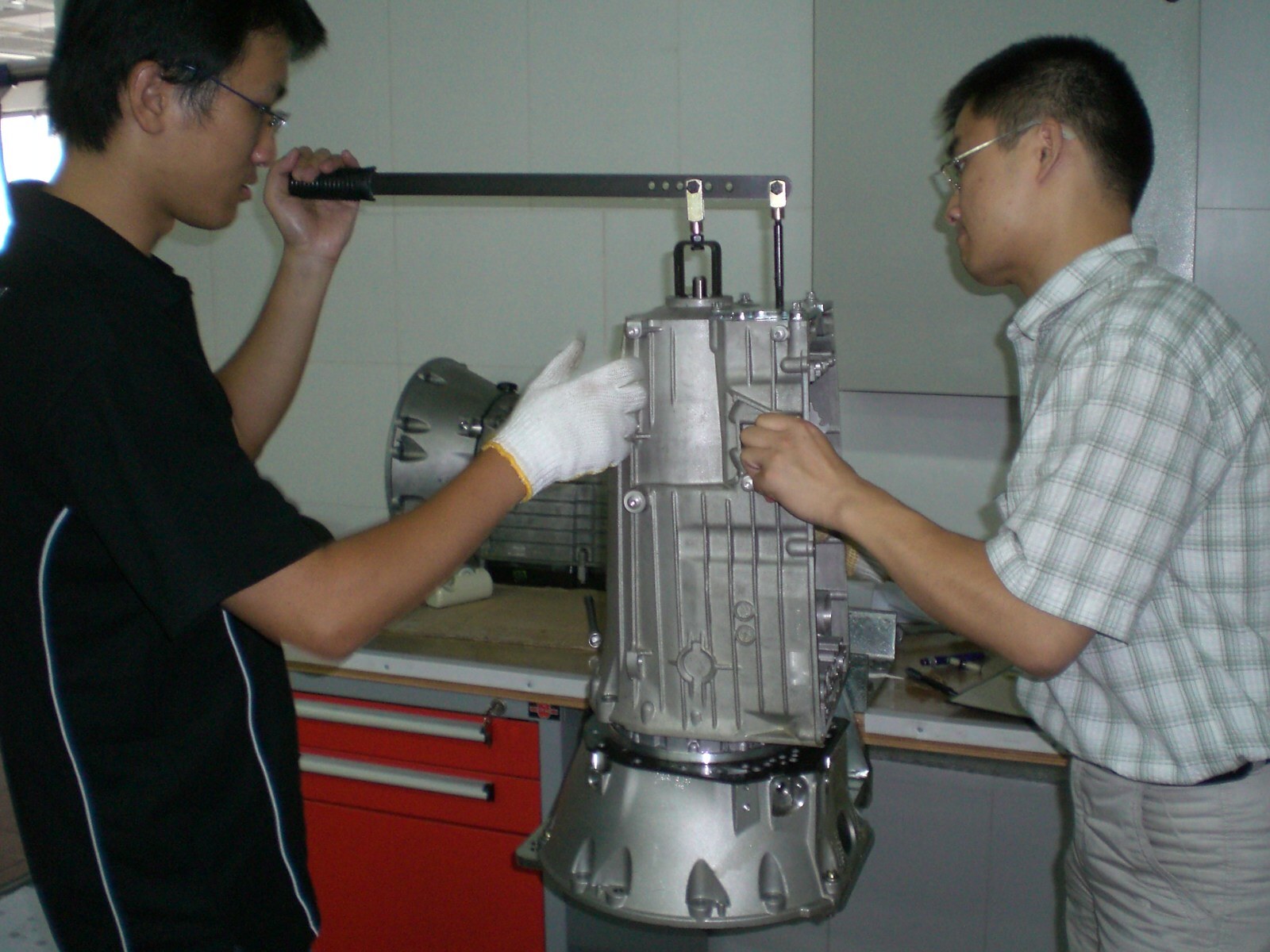

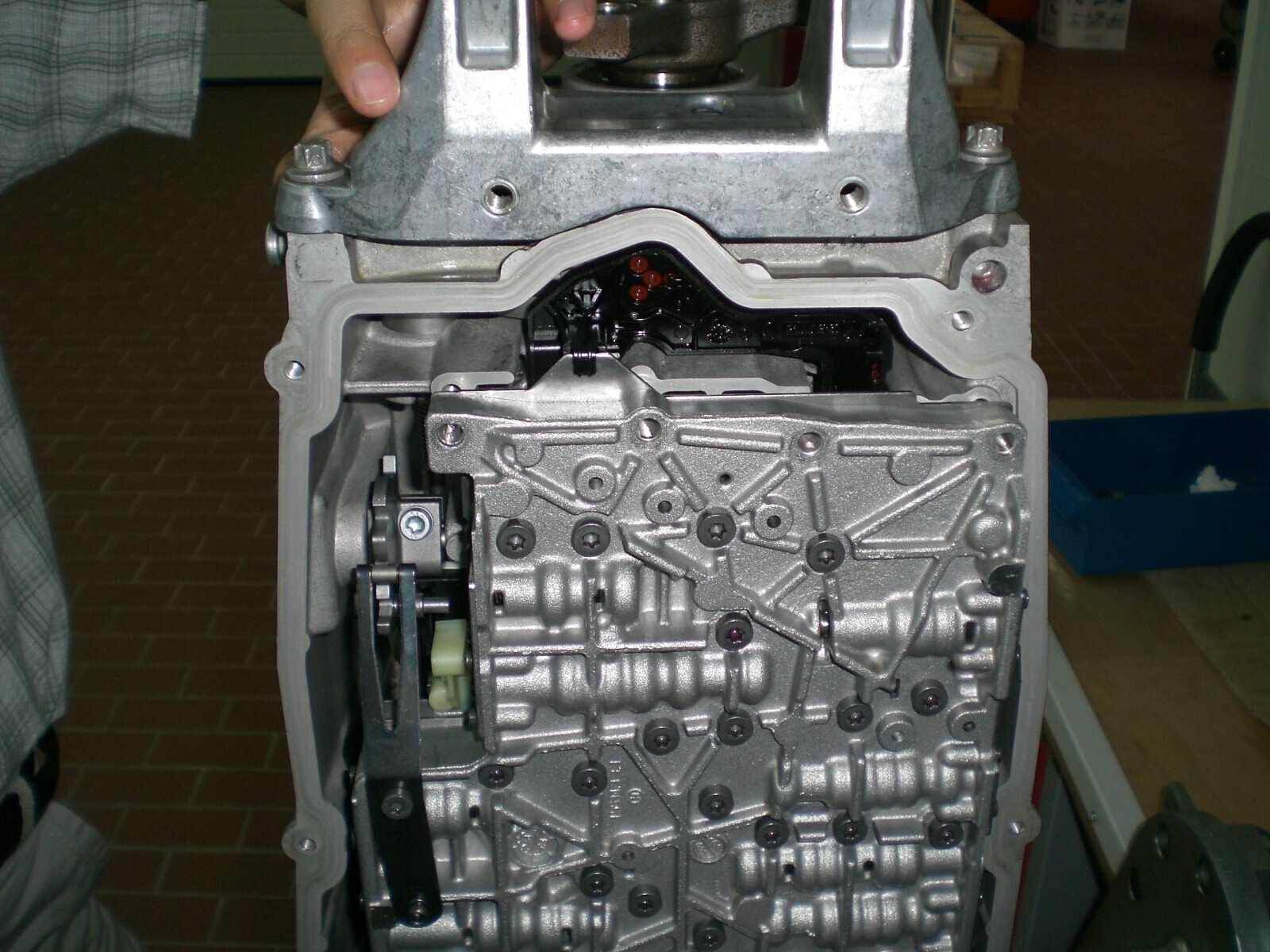

拆卸前记录变速箱型号、油液颜色和磨屑情况，清洁外部后依次拆下油底壳、滤清器、插接件和阀体，并保护密封面。

二、齿轮组、离合器与制动器分解

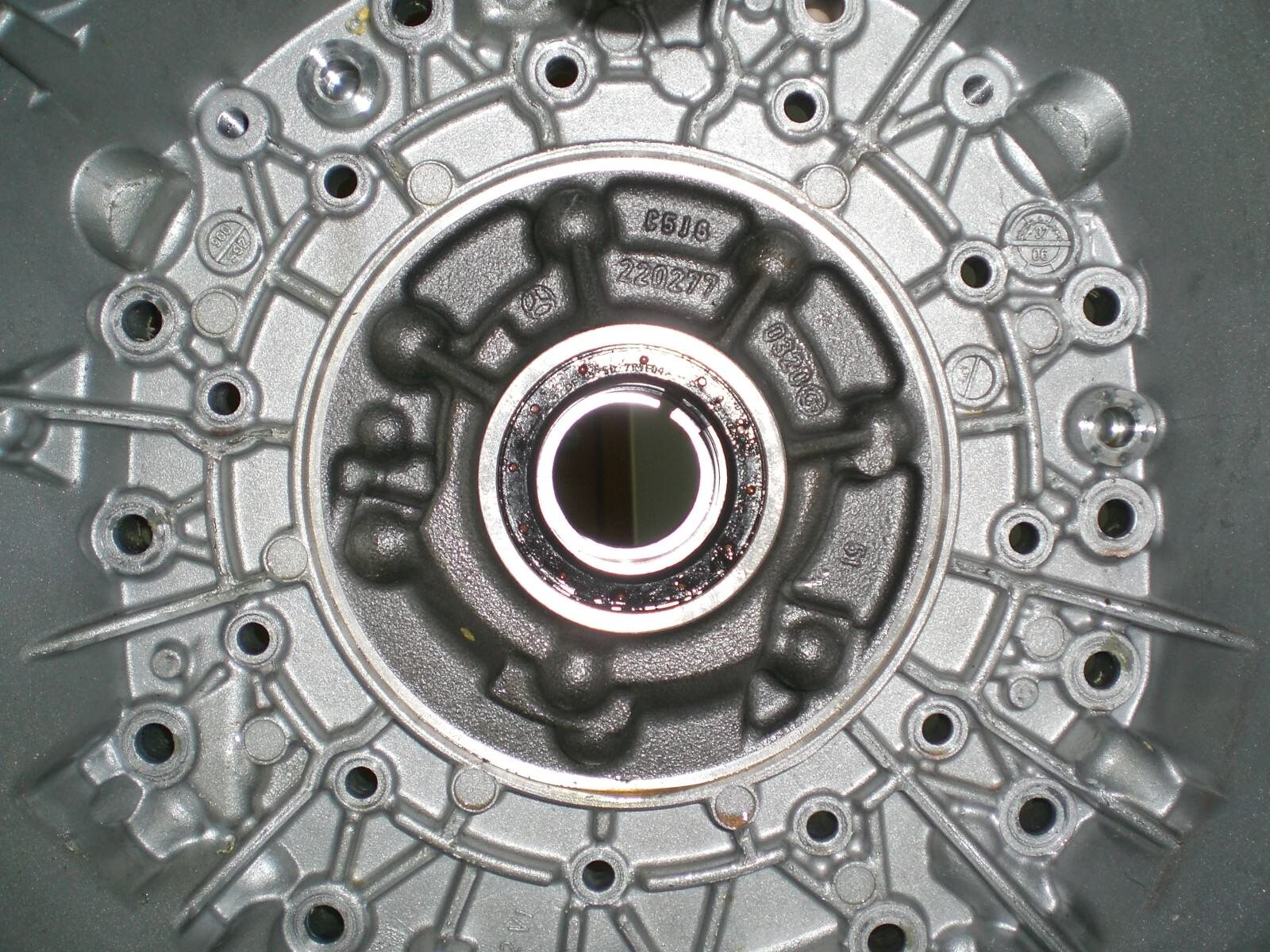

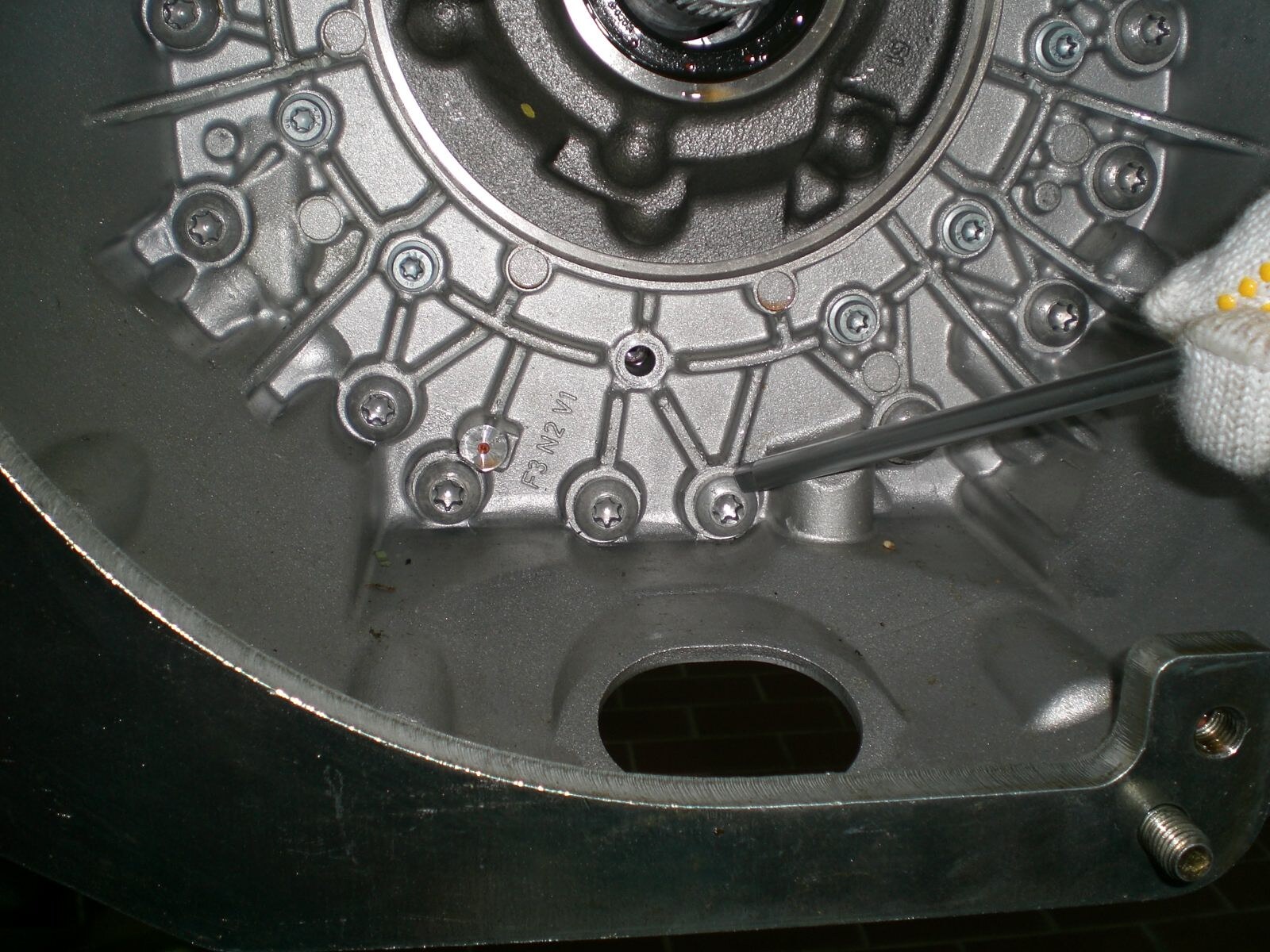

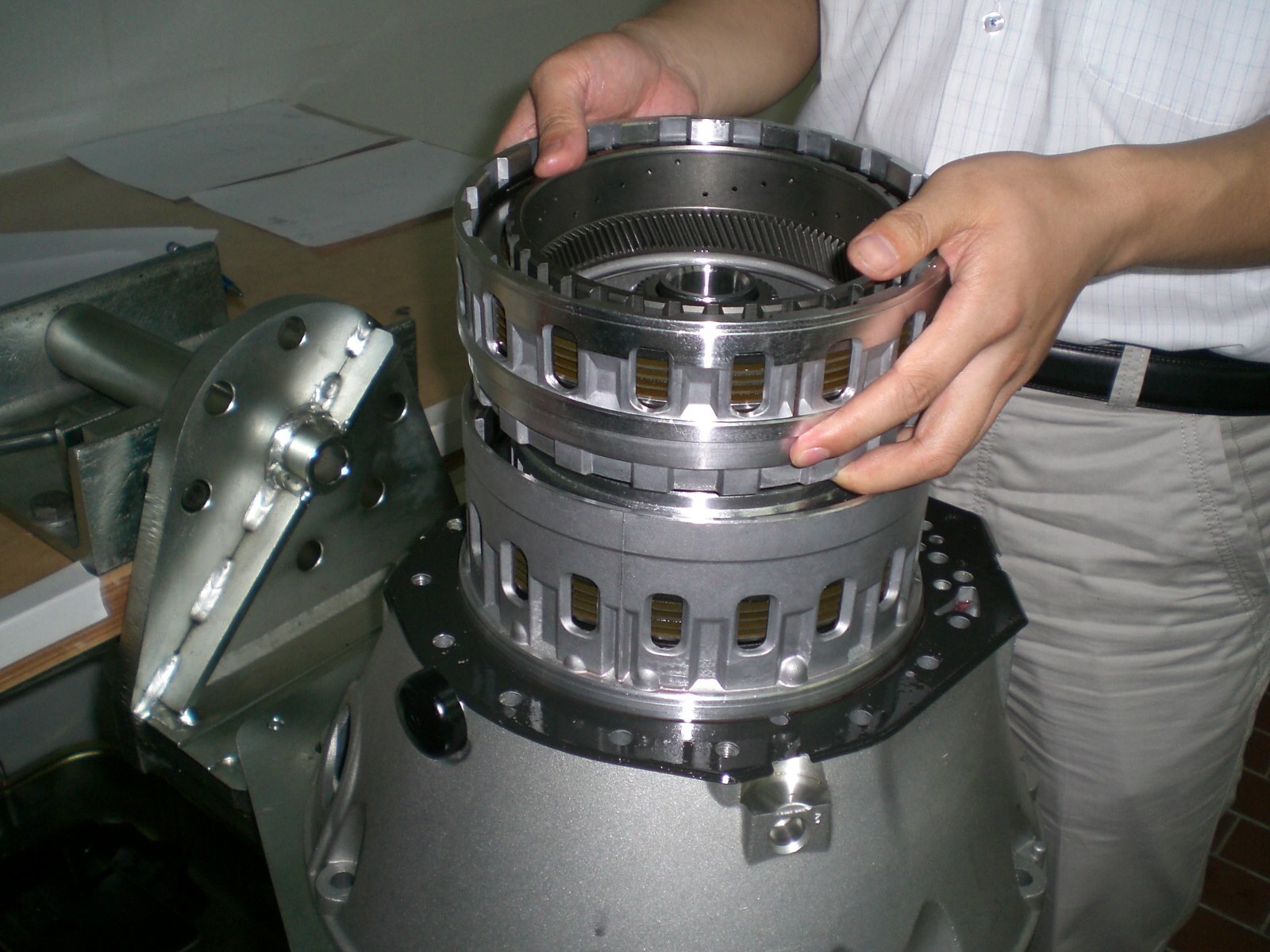

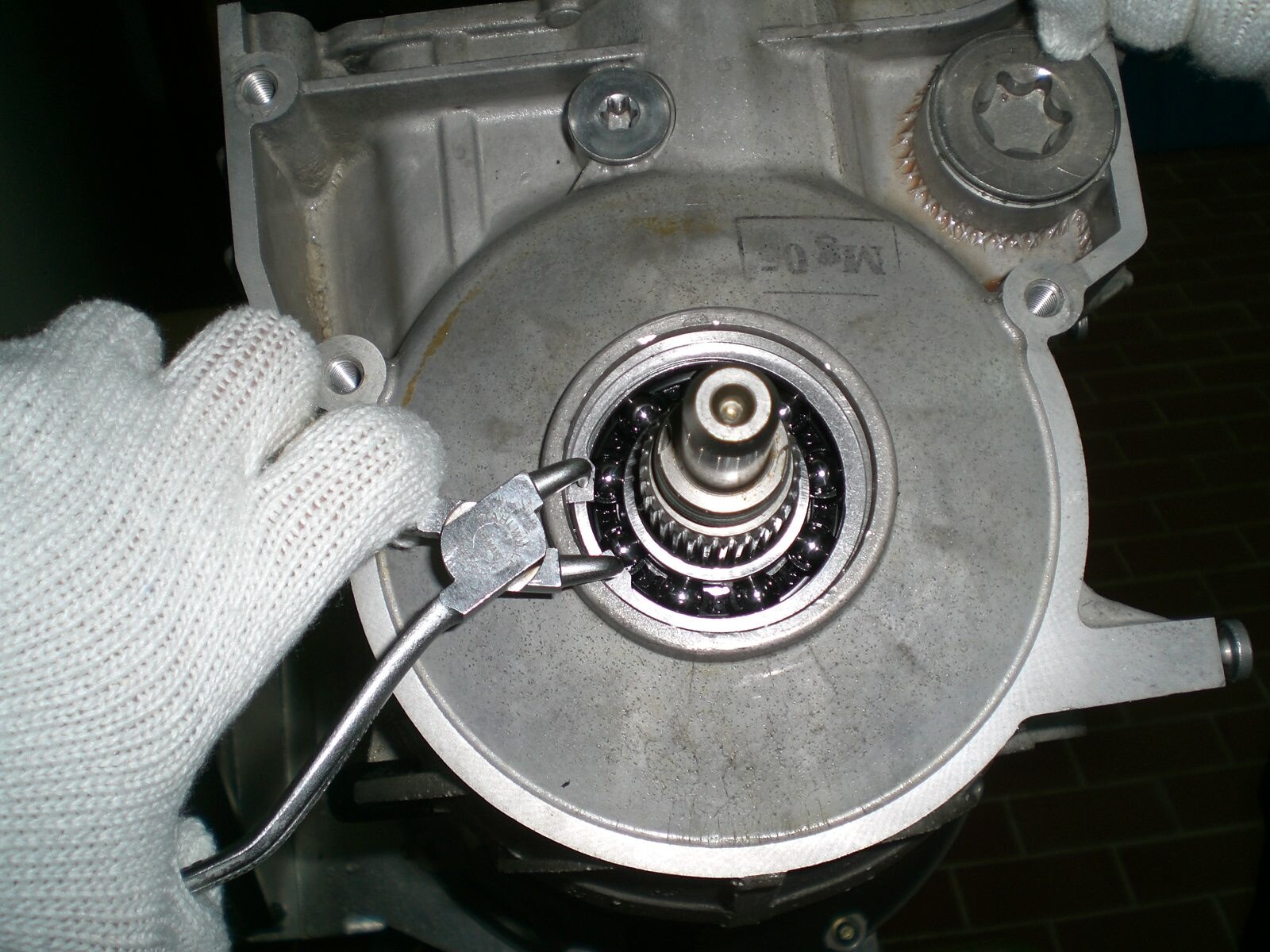

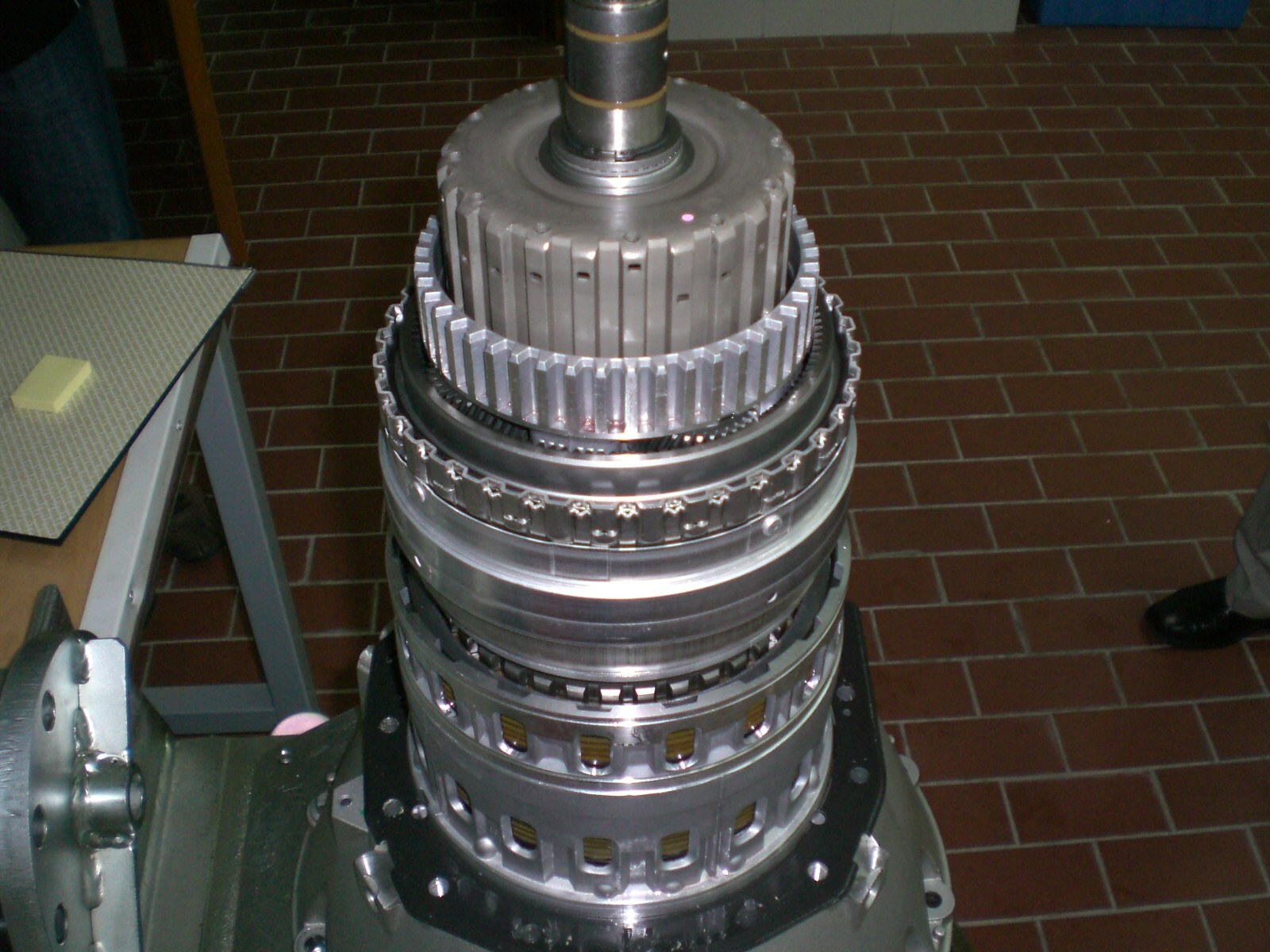

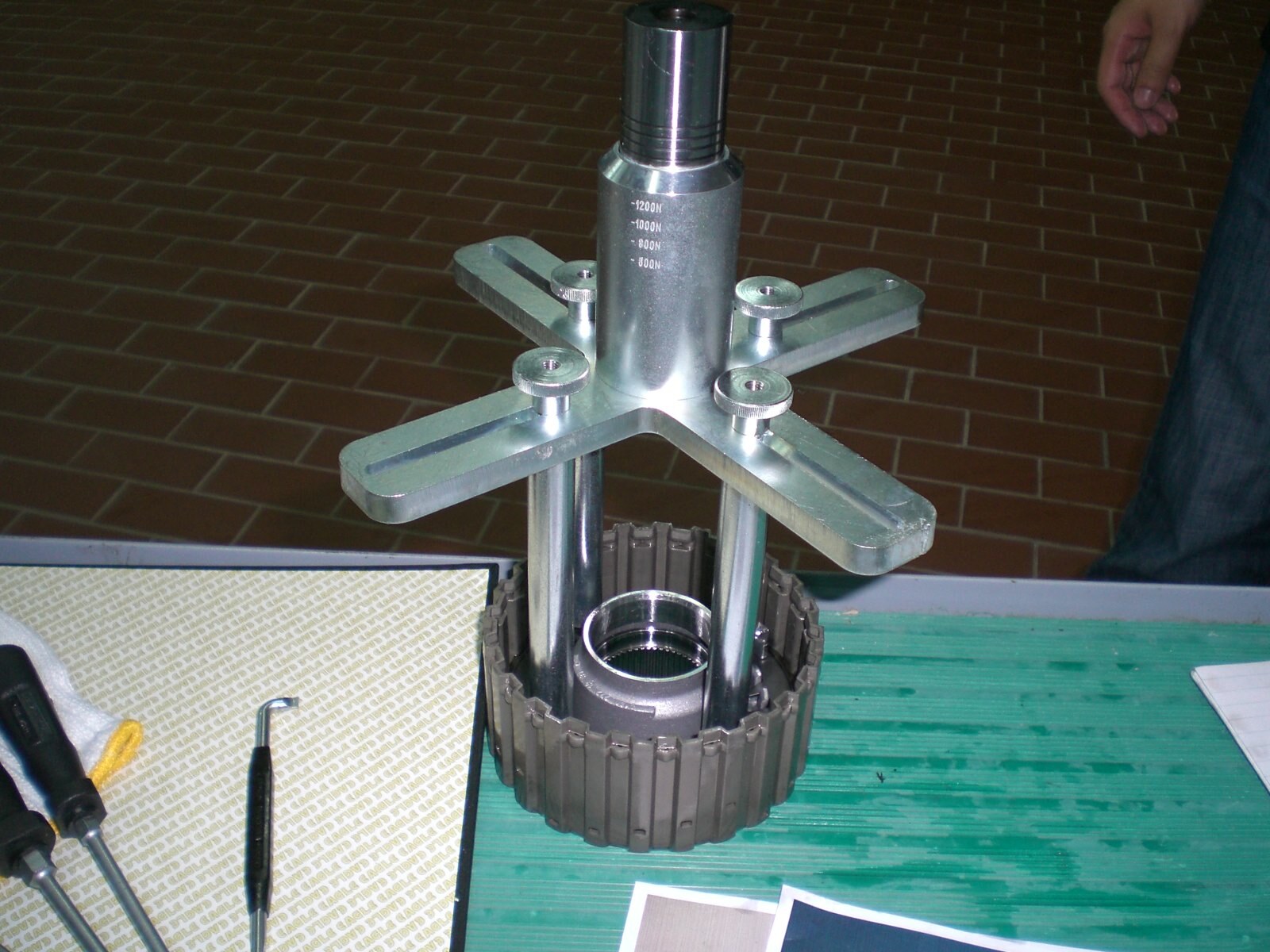

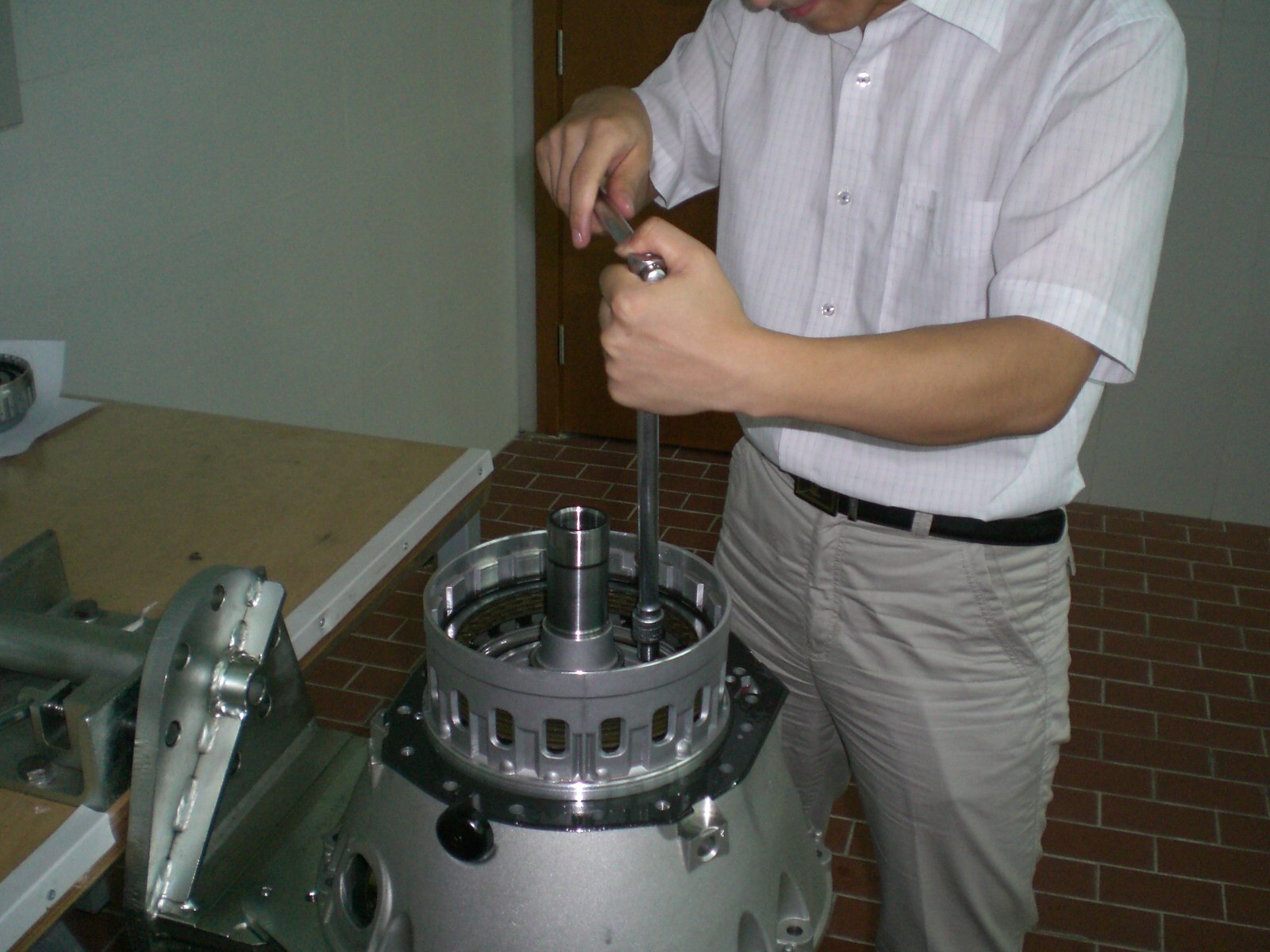

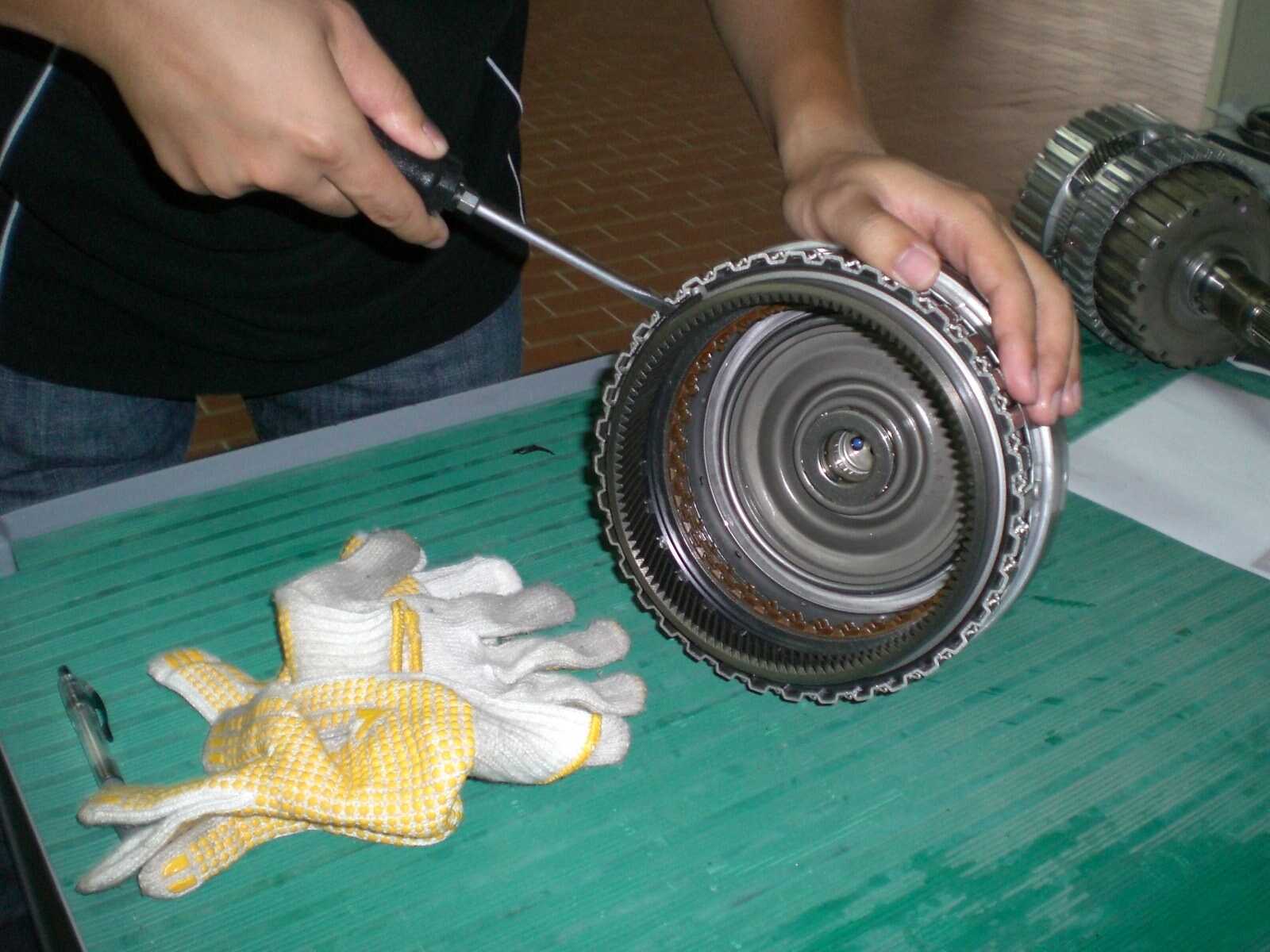

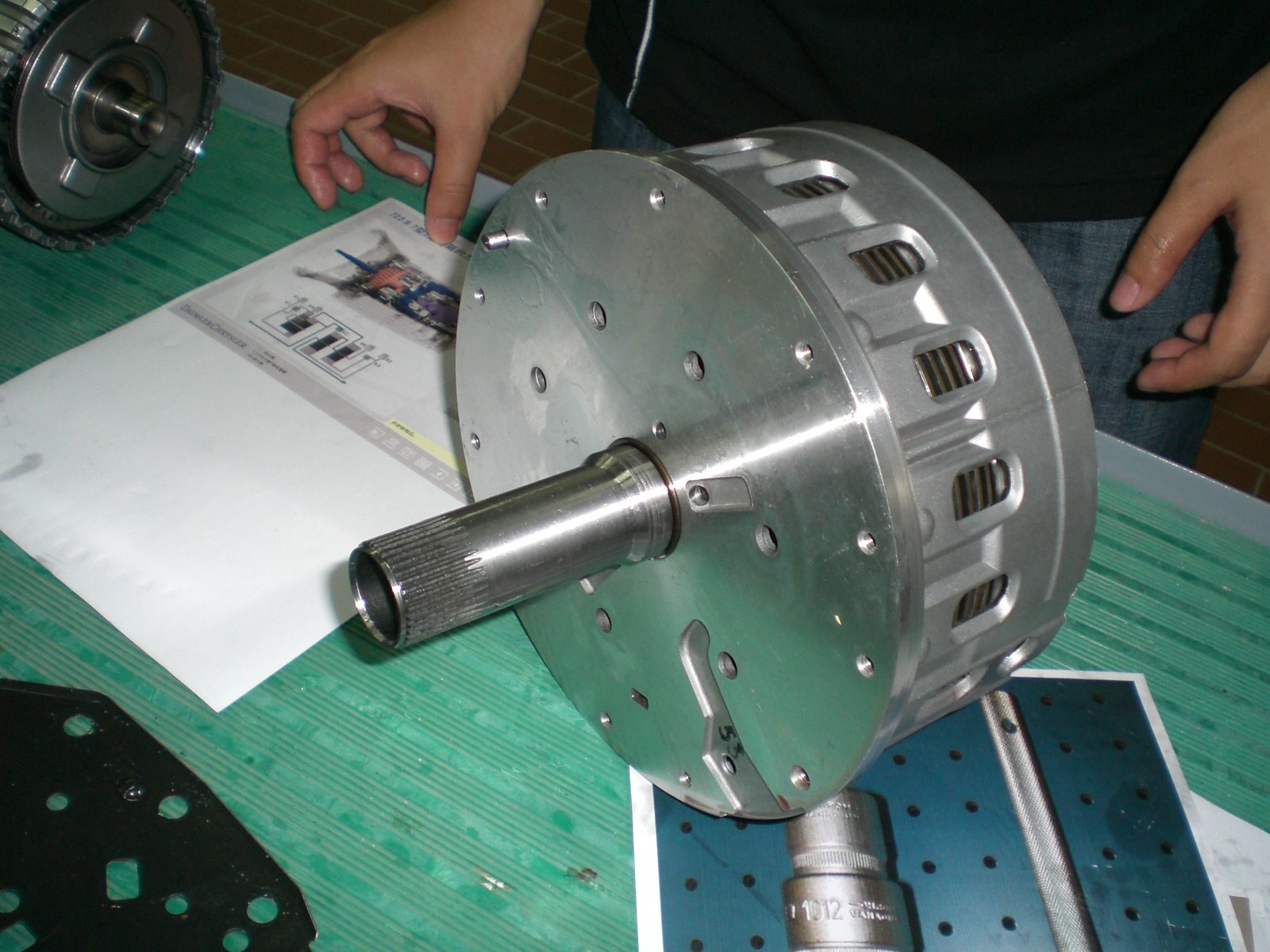

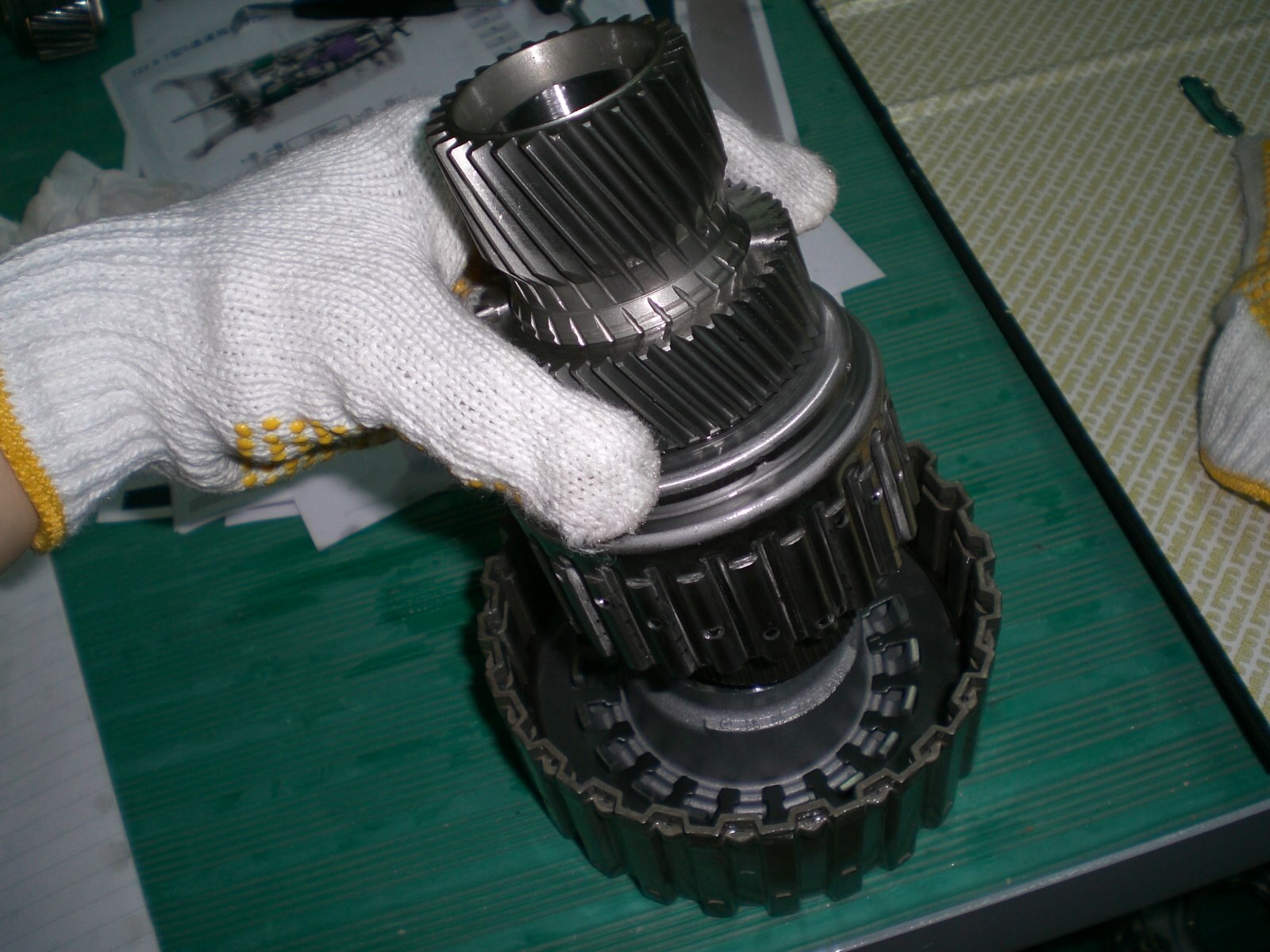

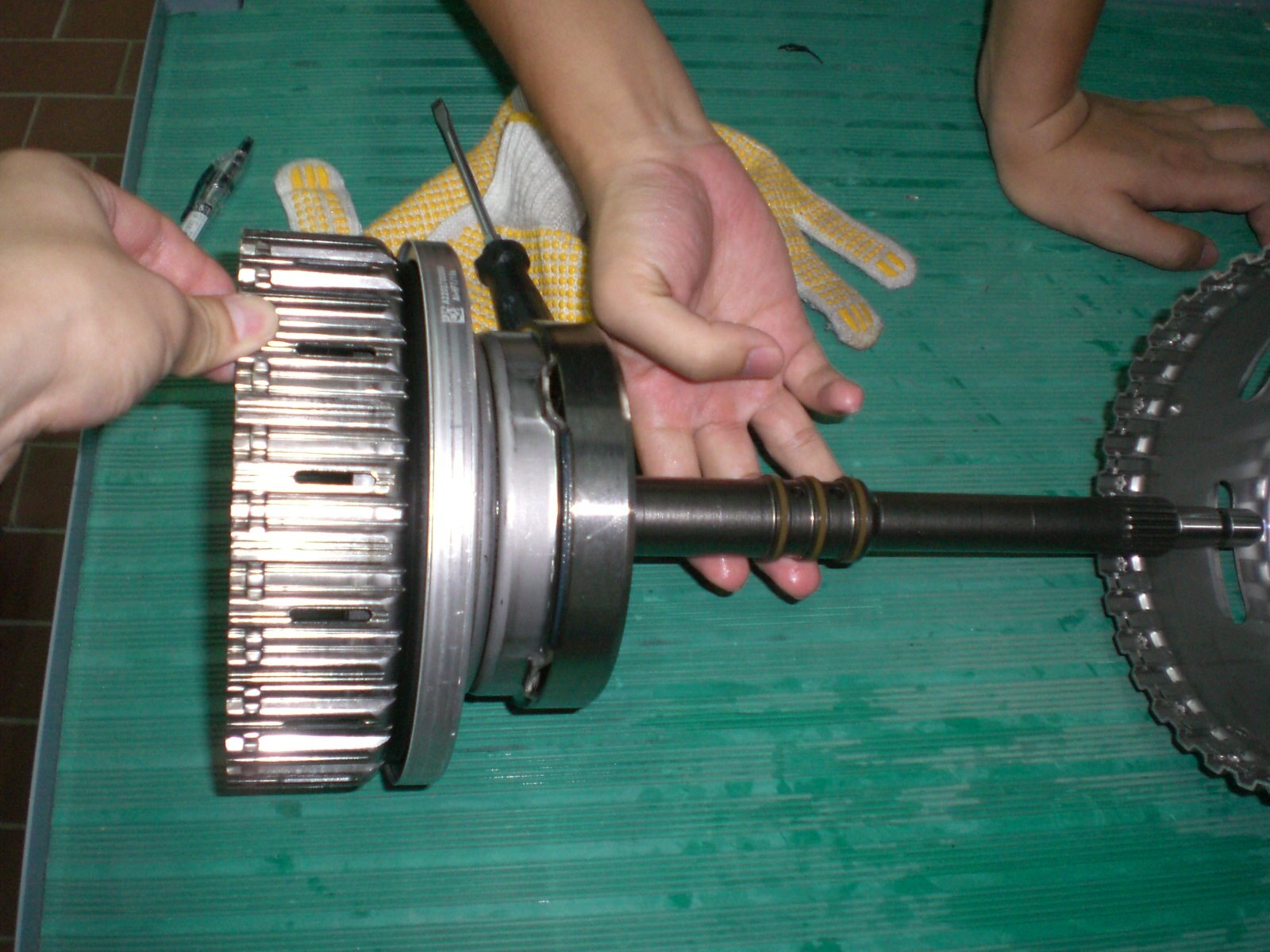

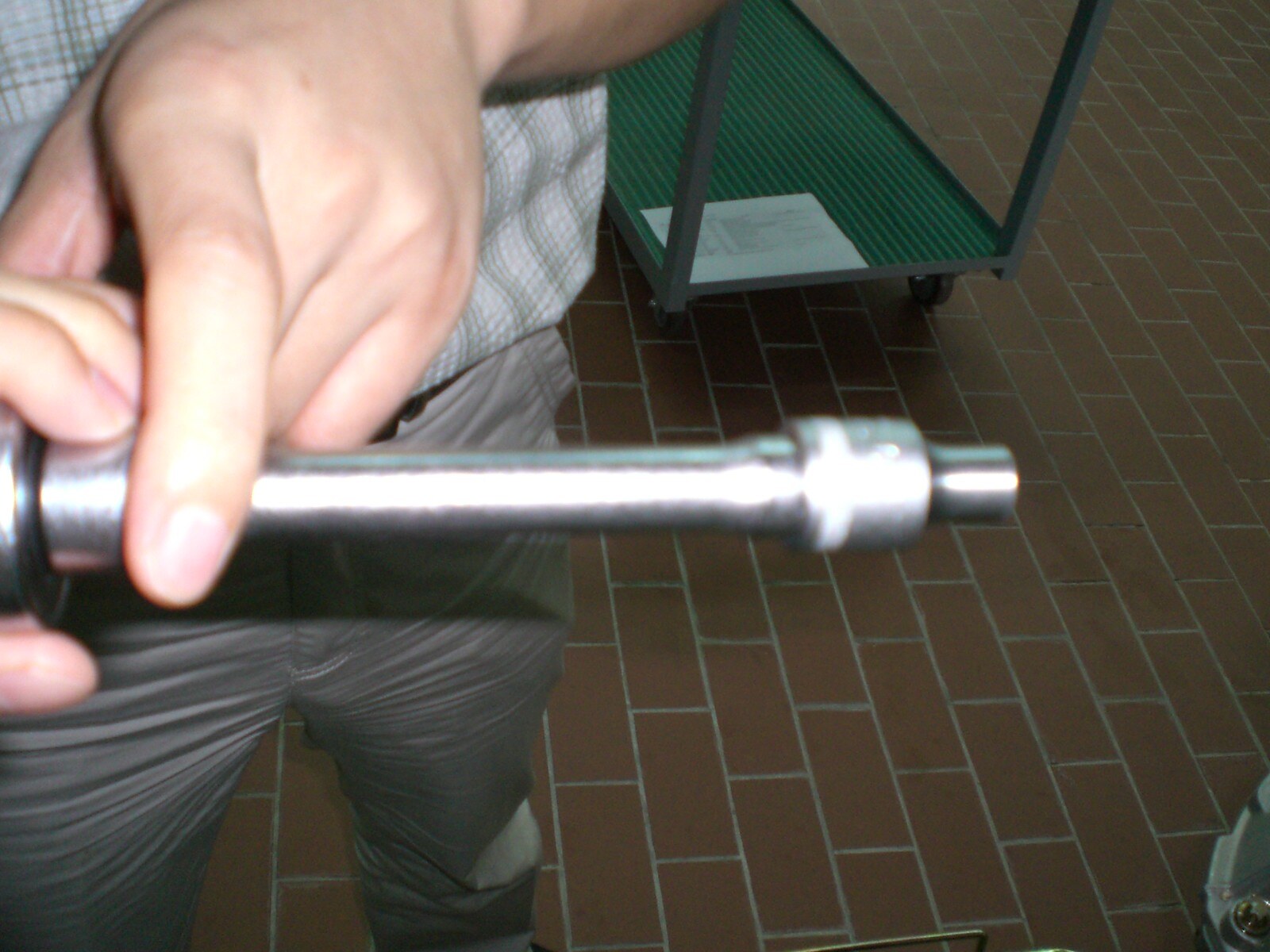

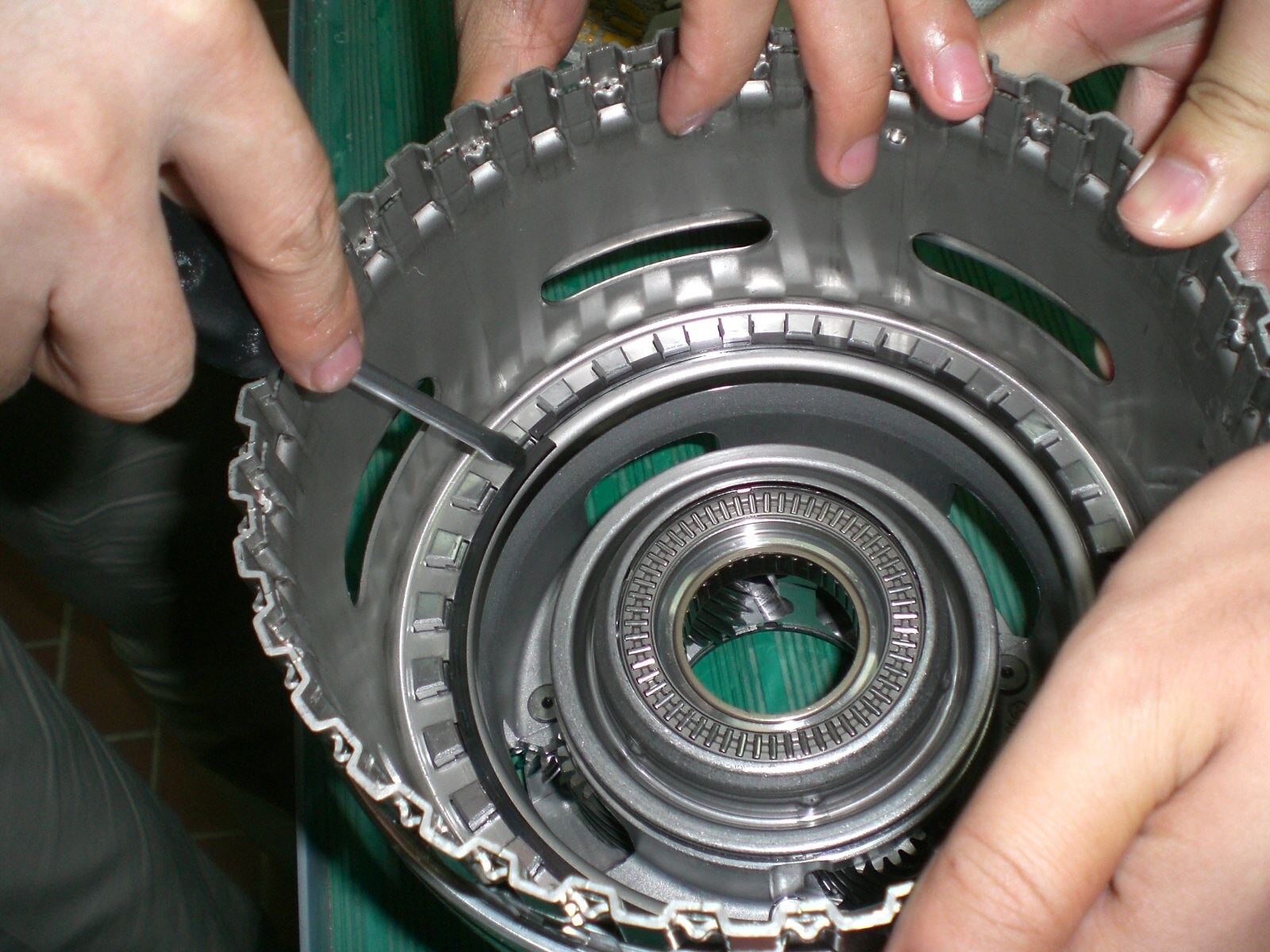

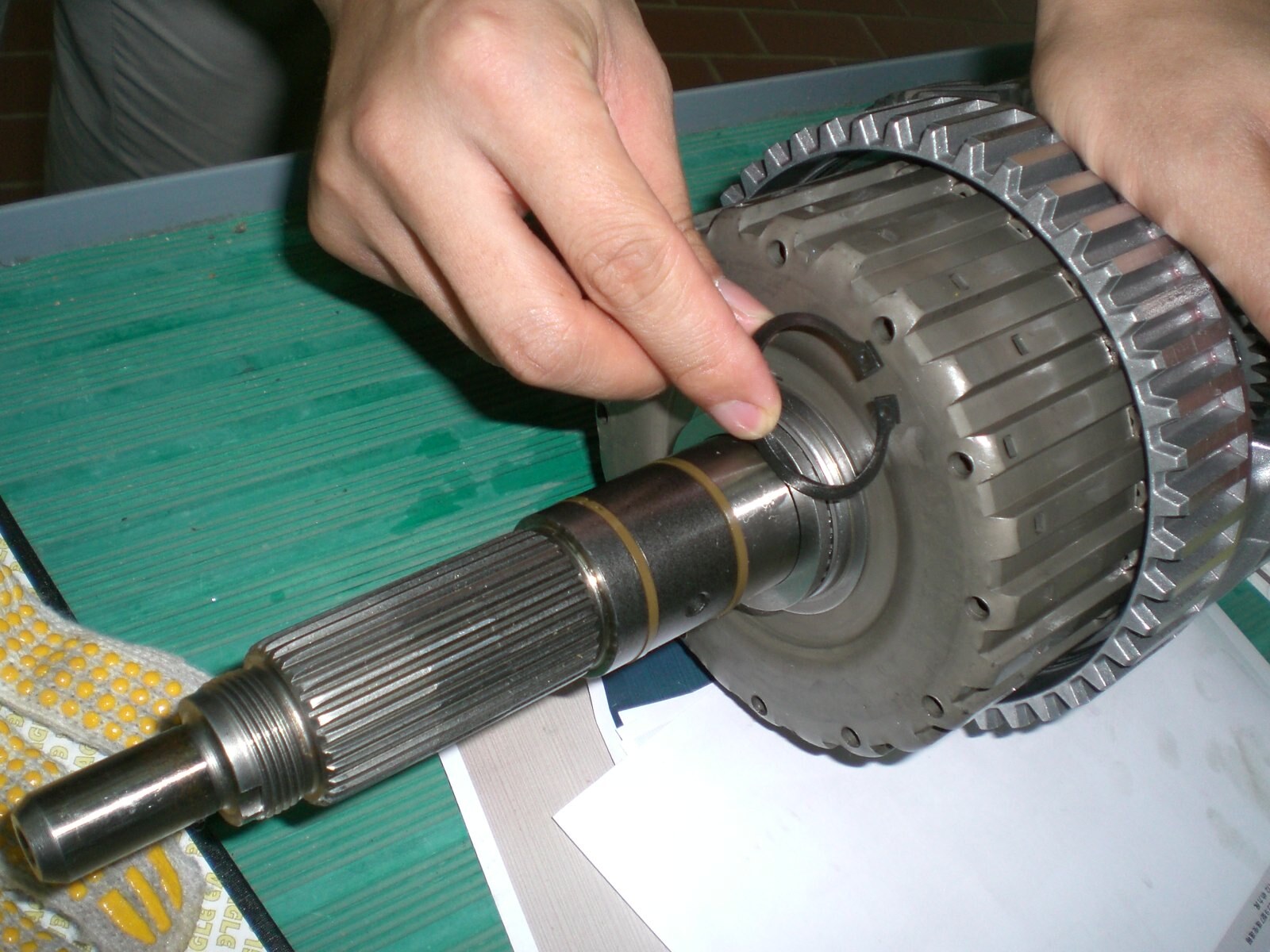

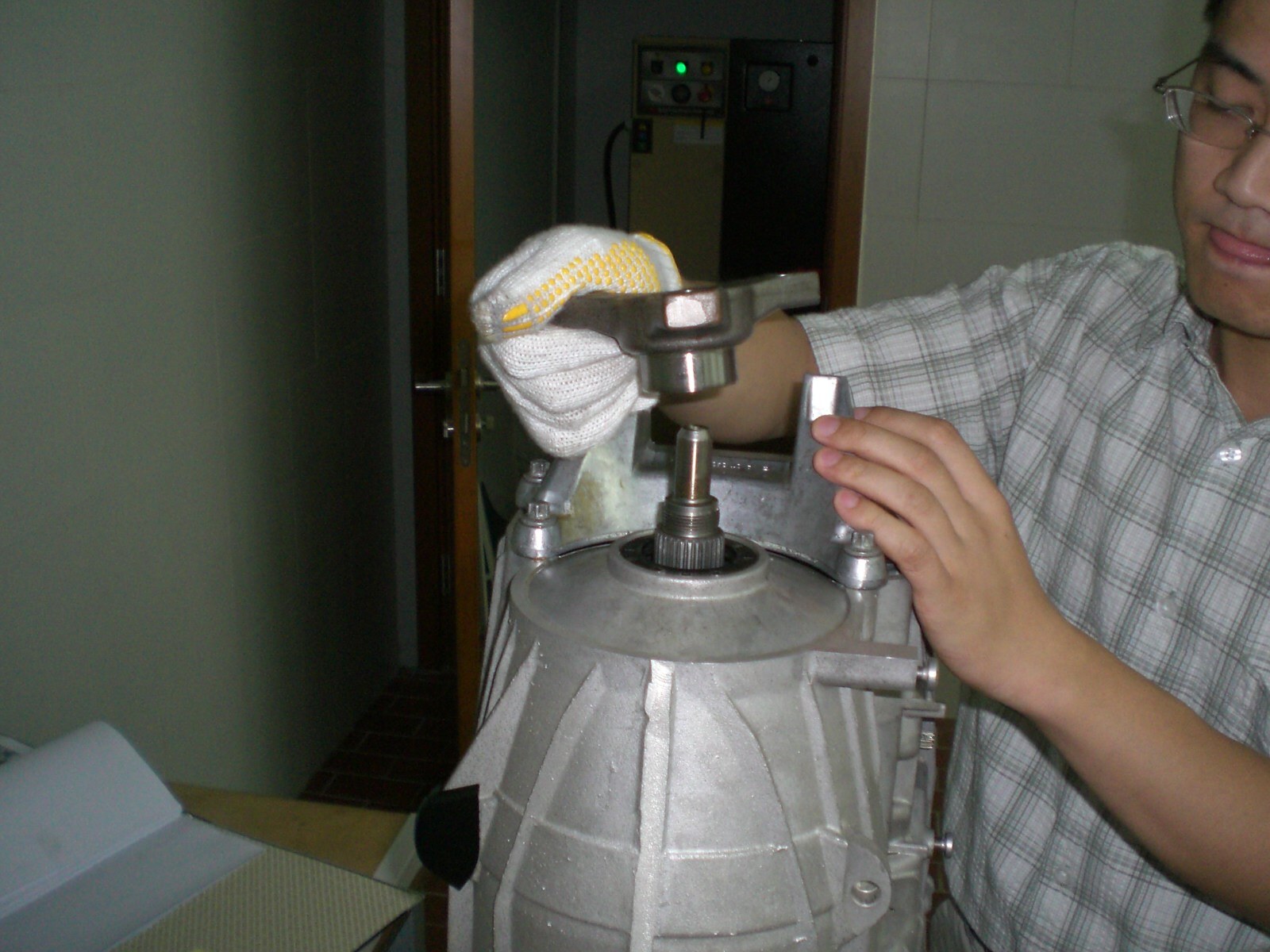

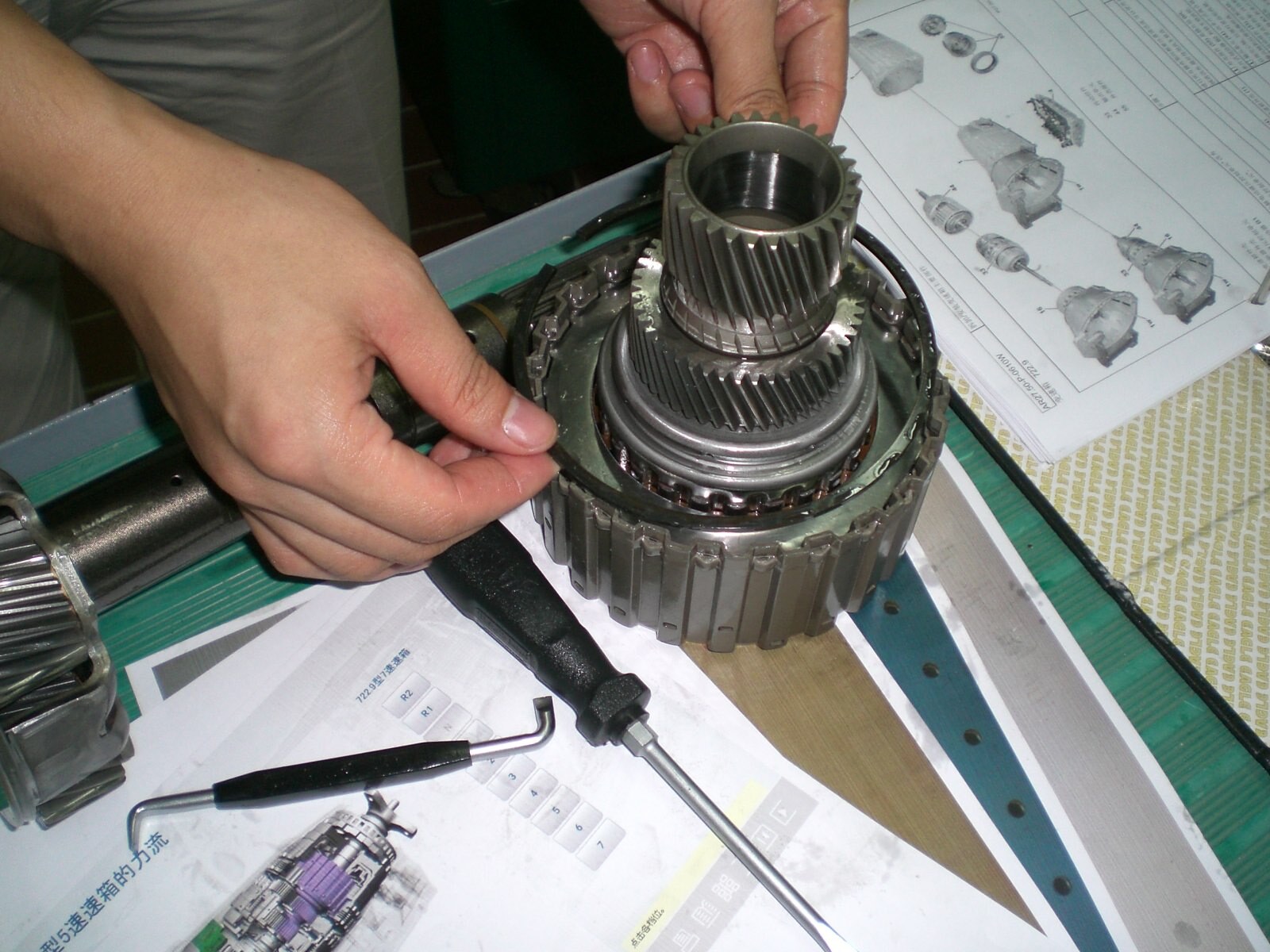

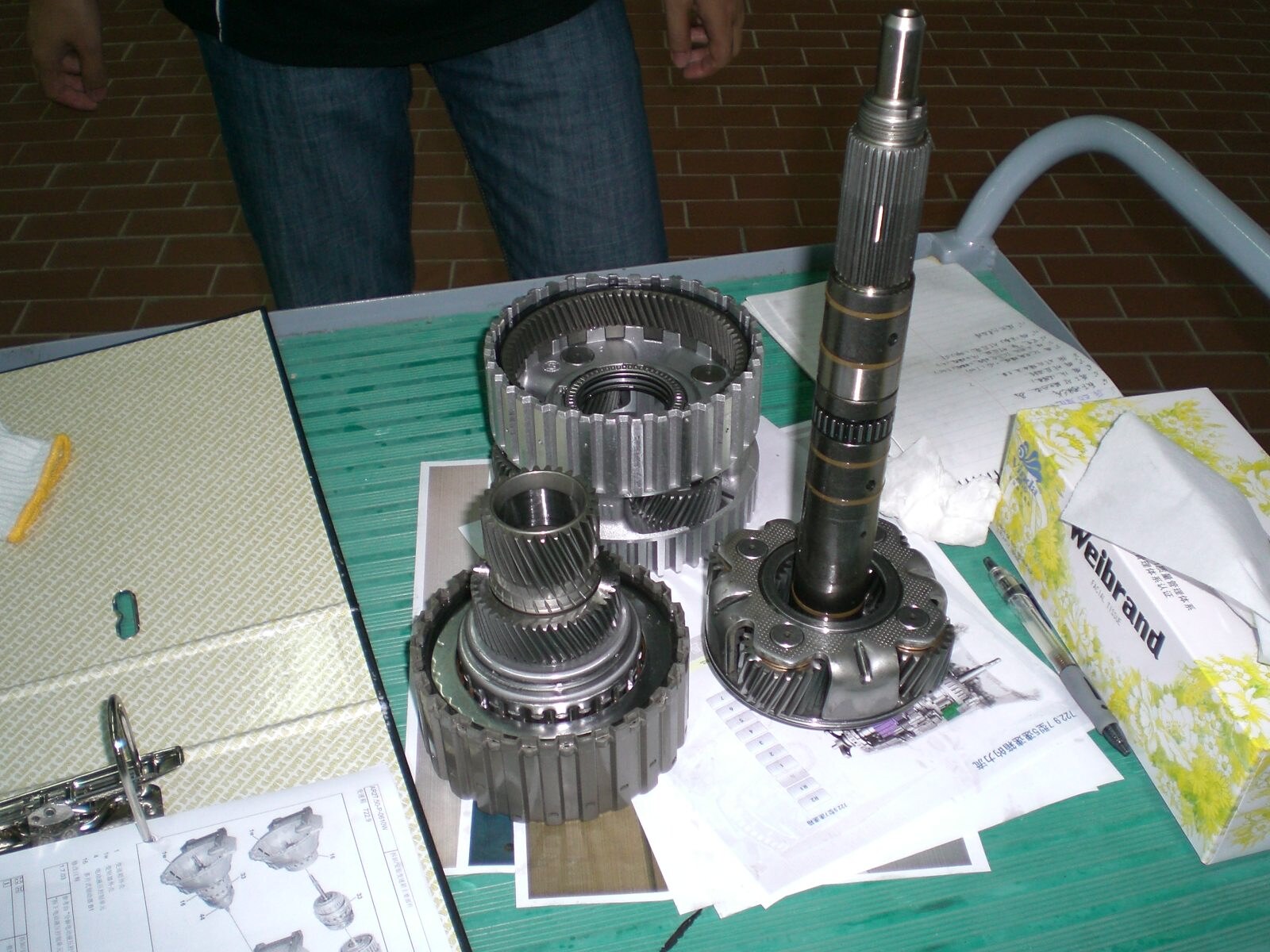

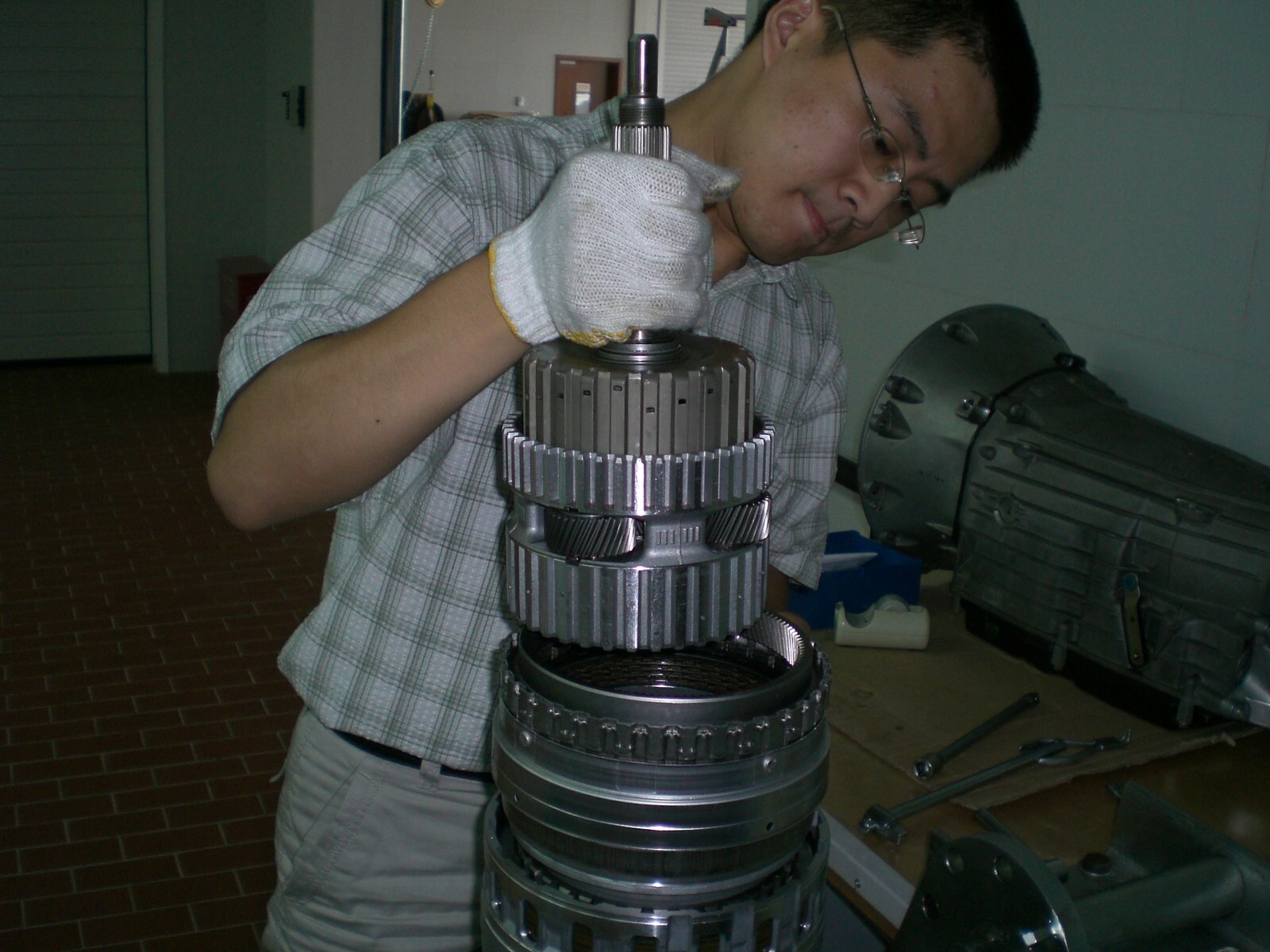

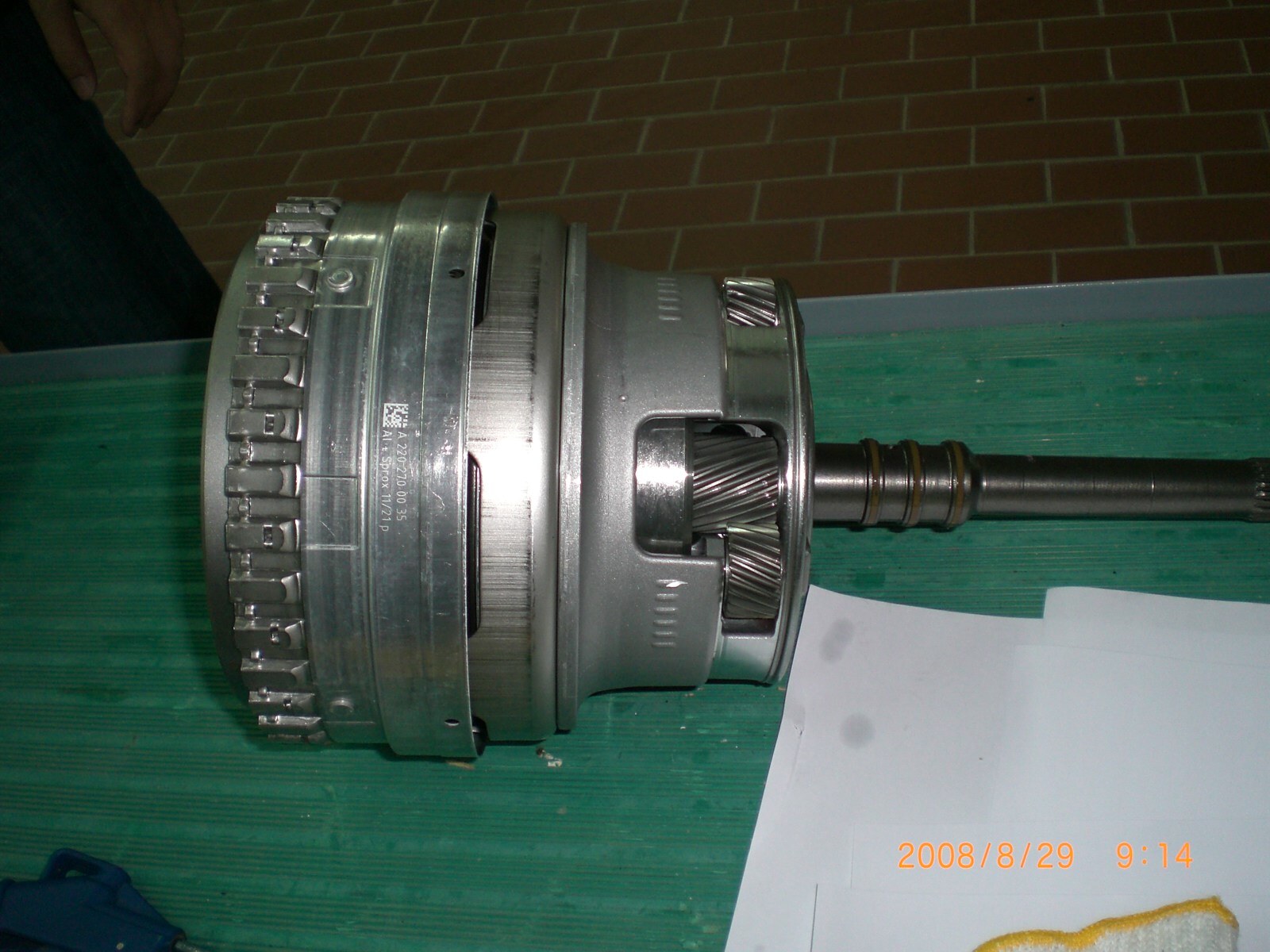

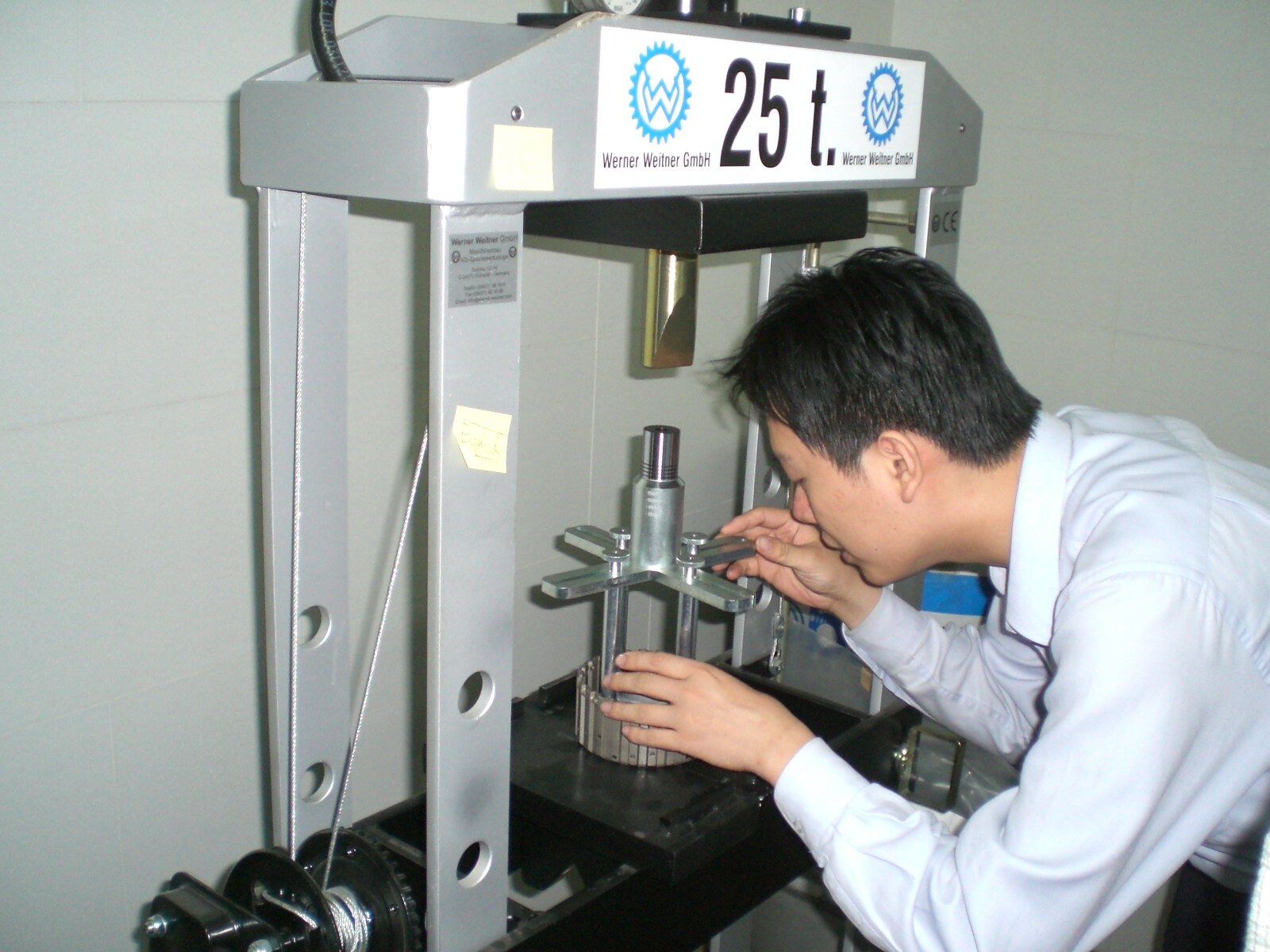

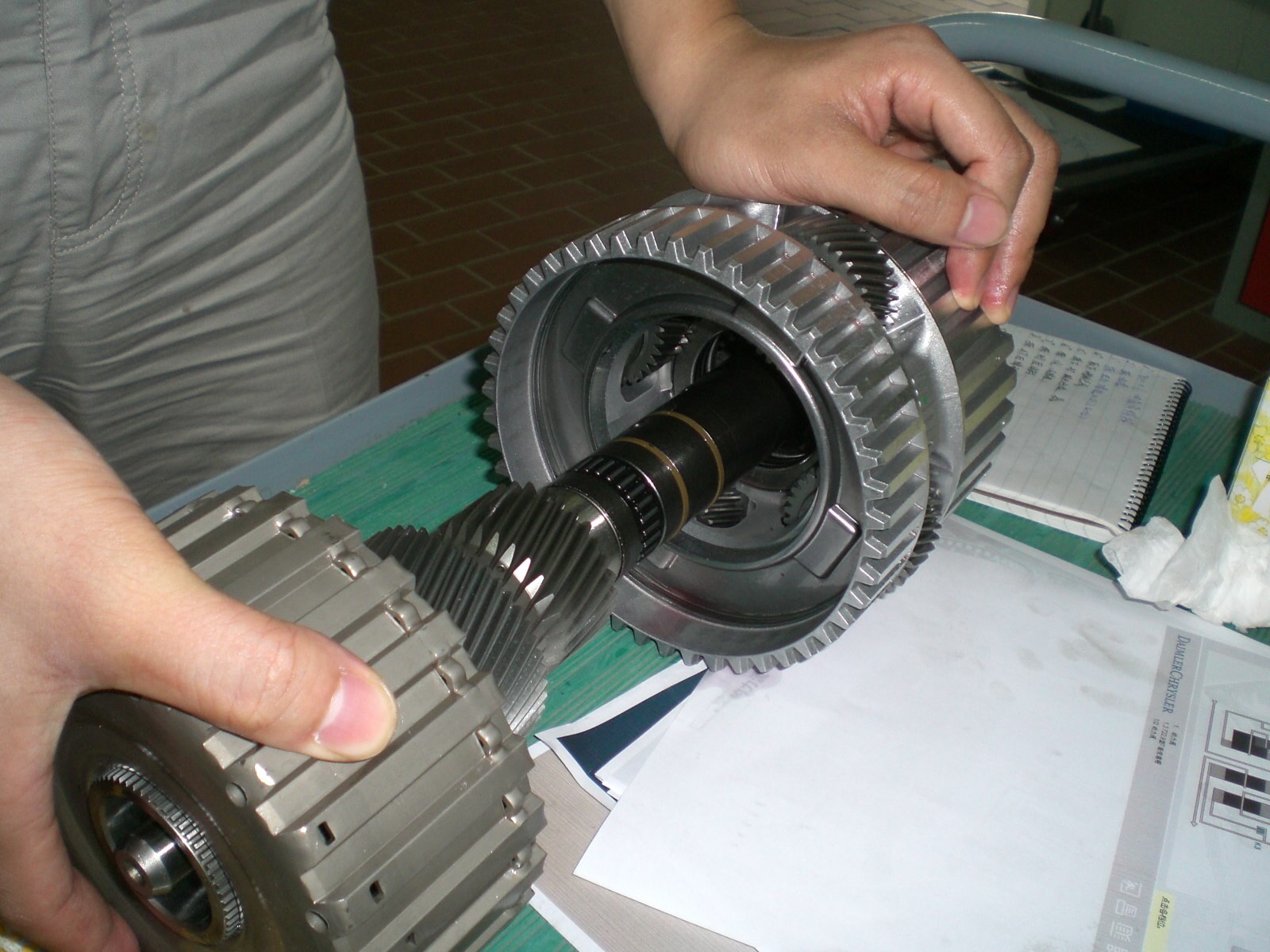

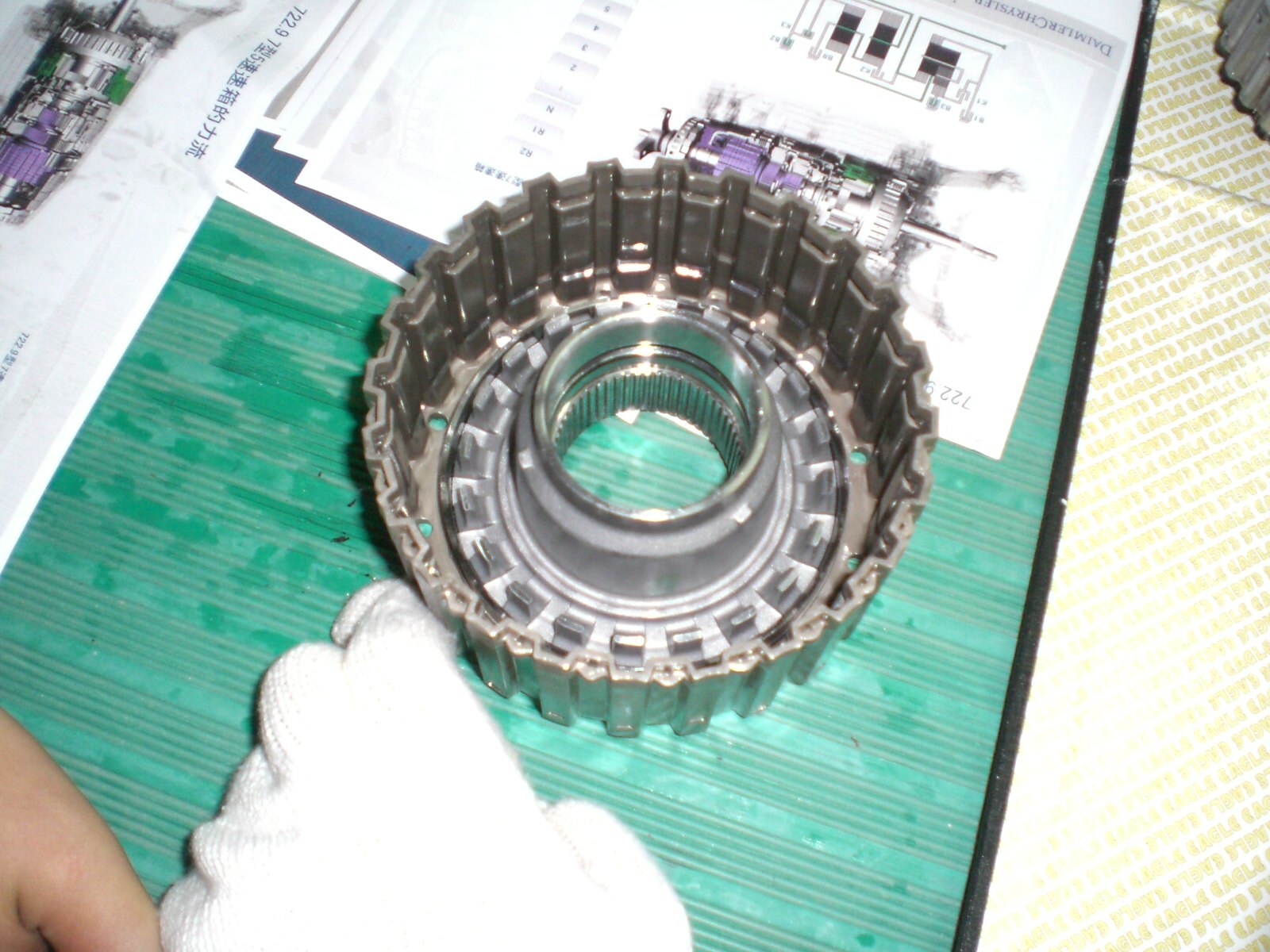

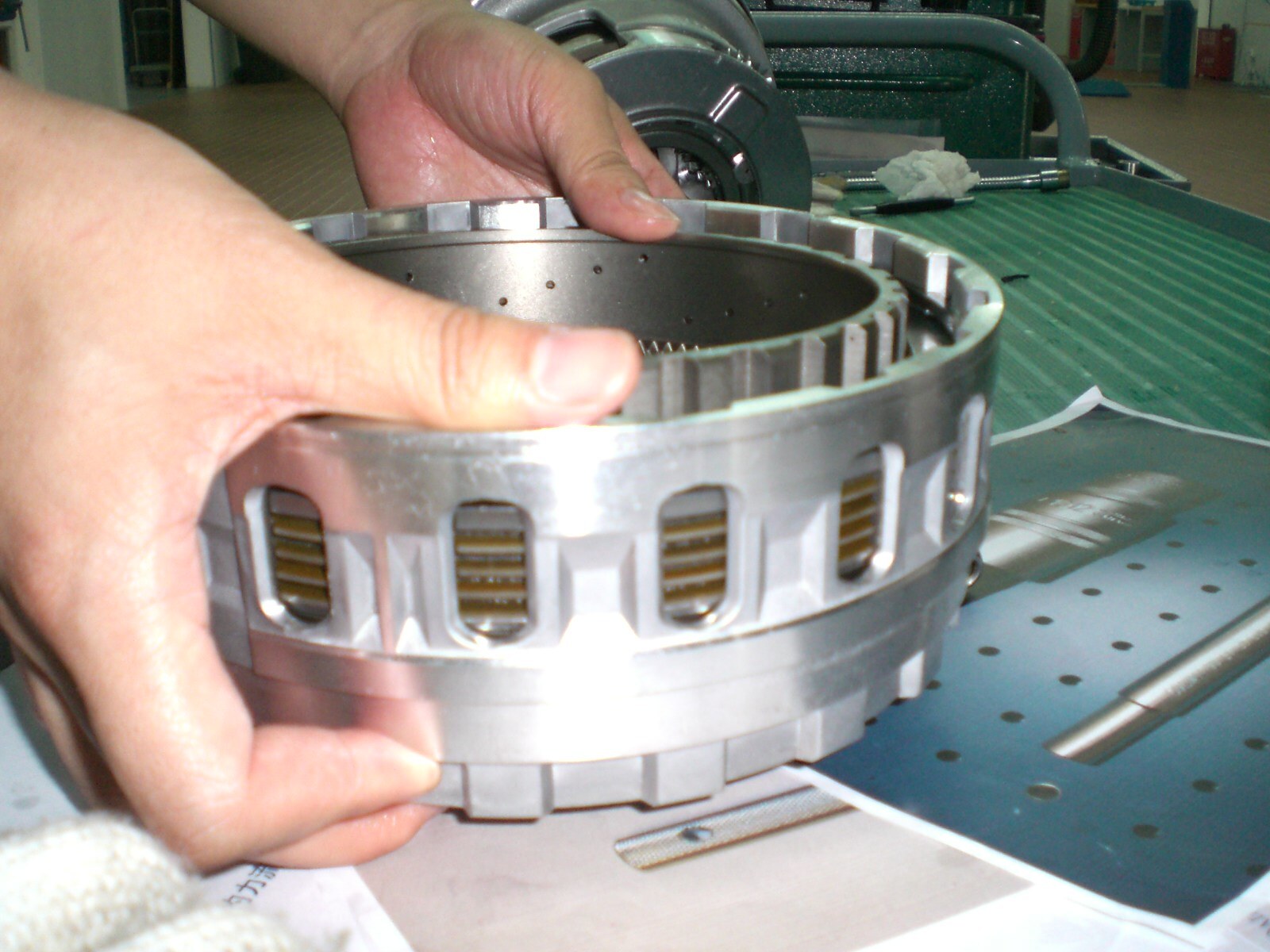

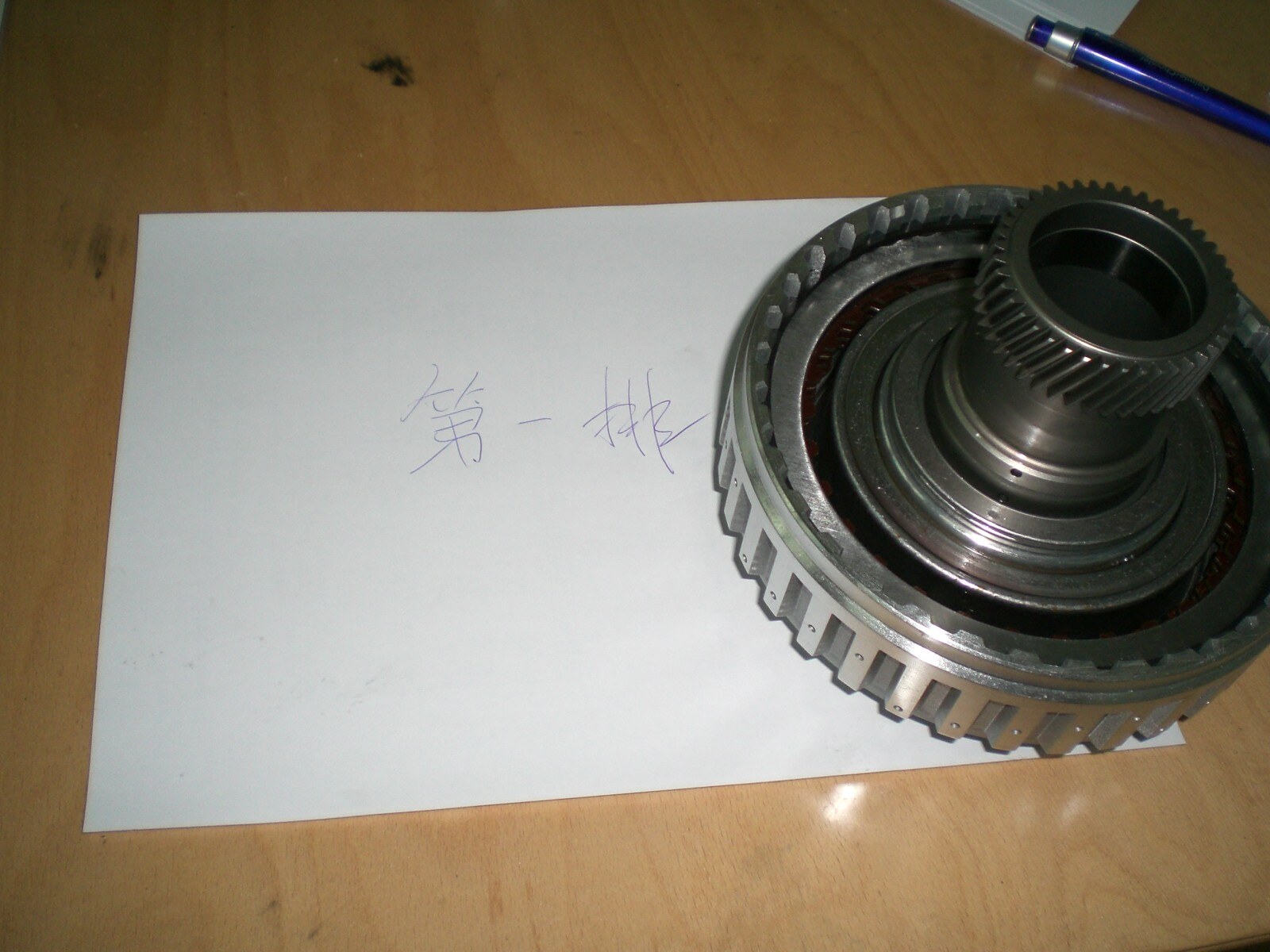

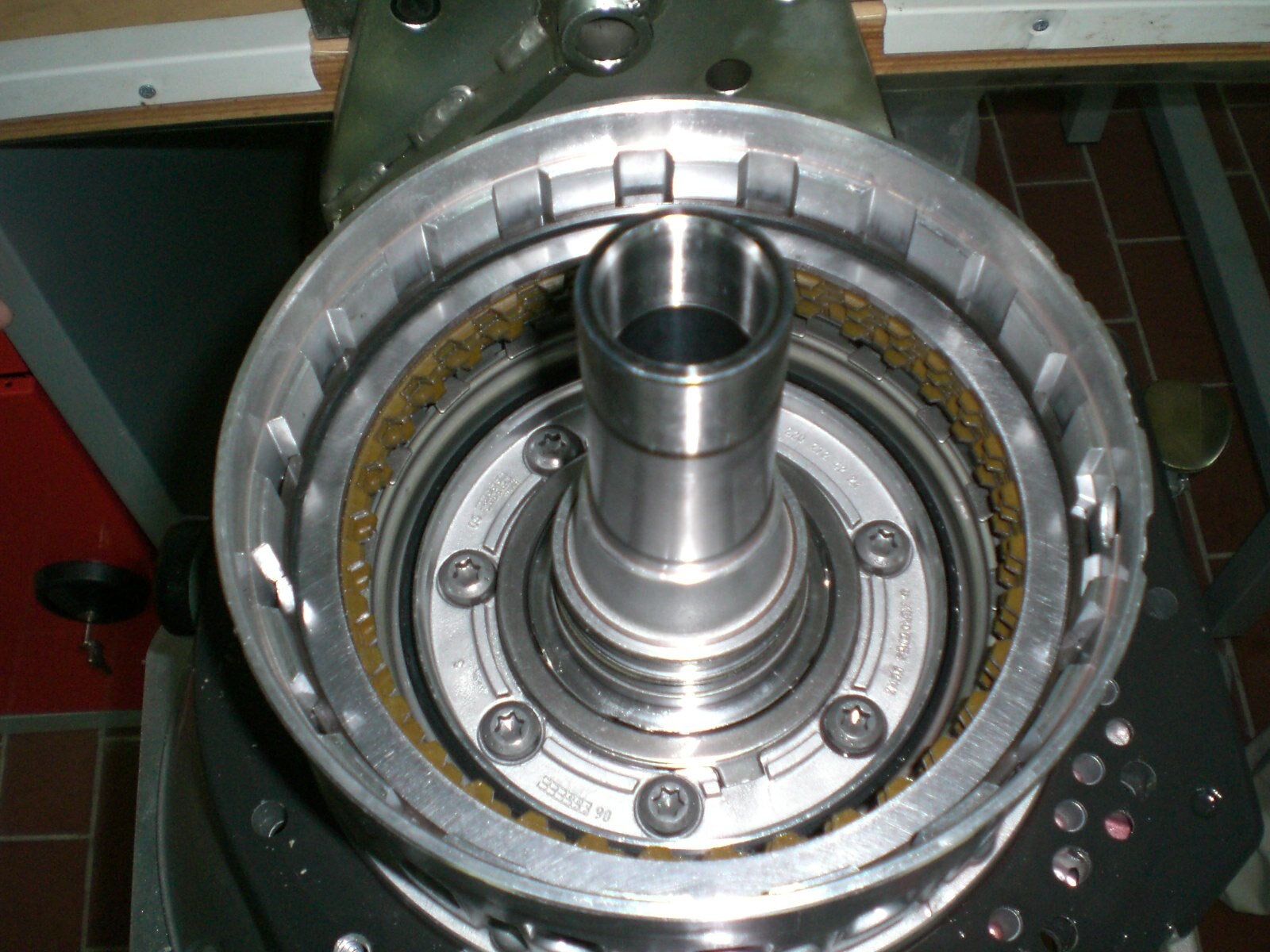

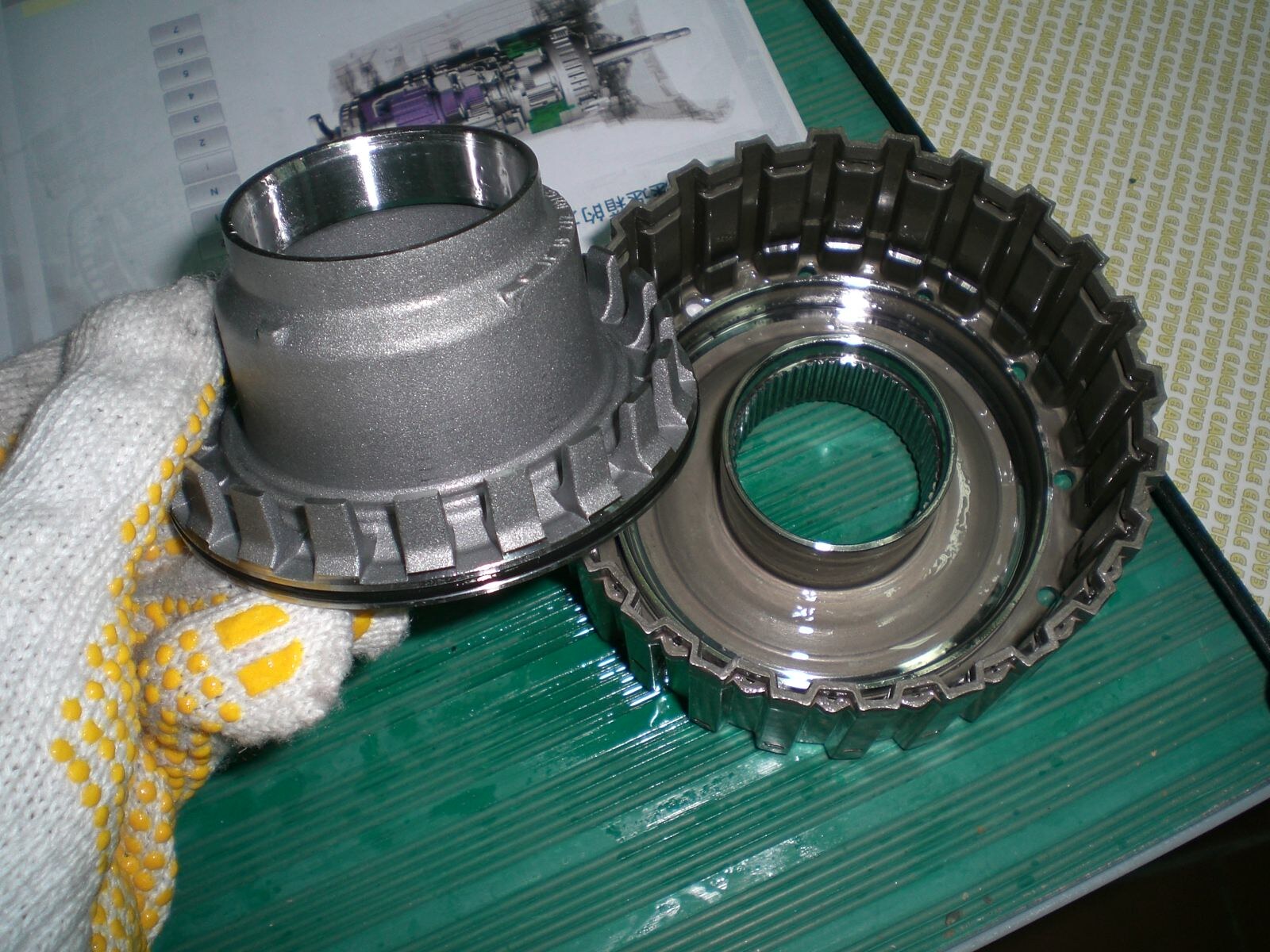

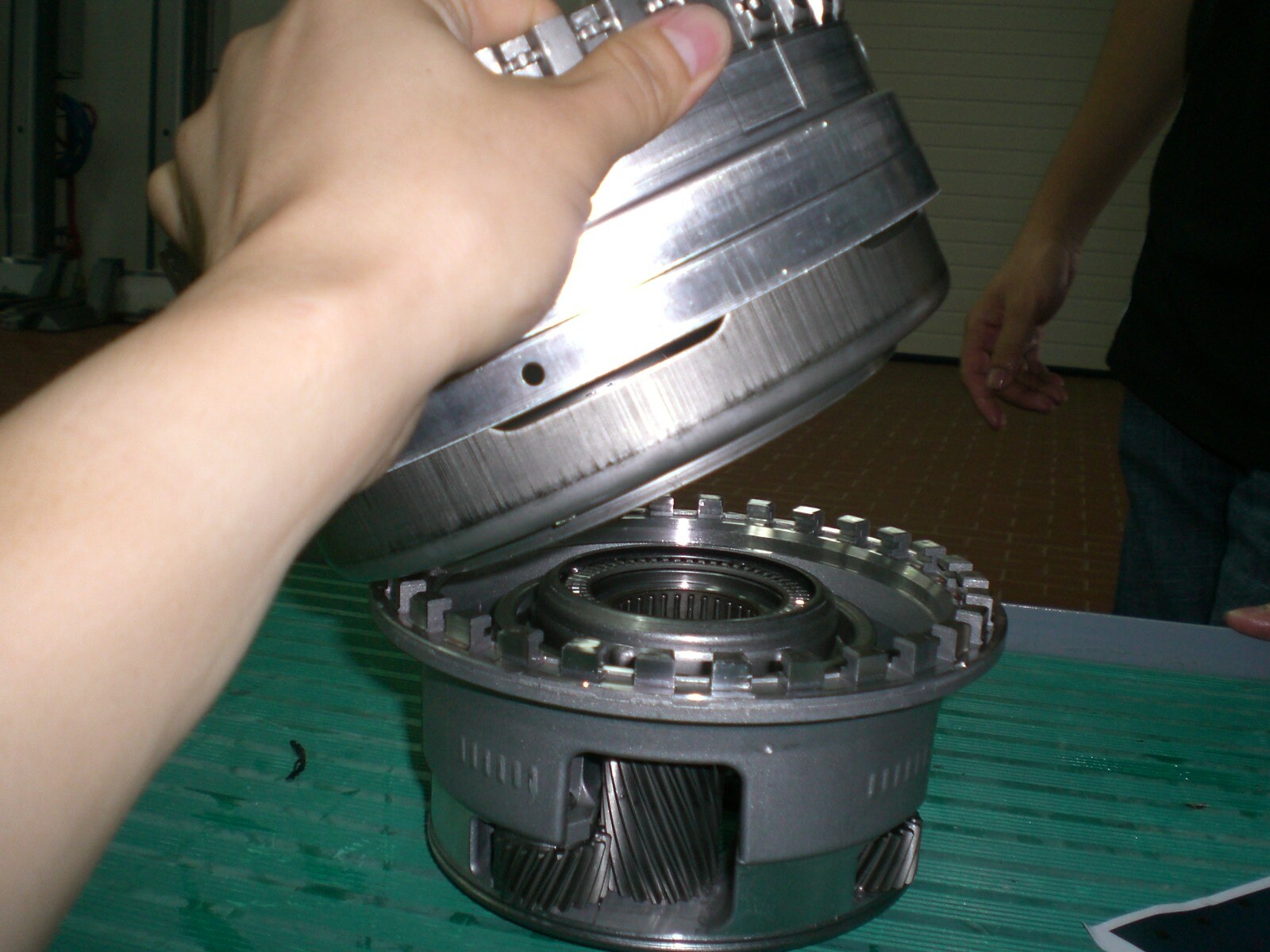

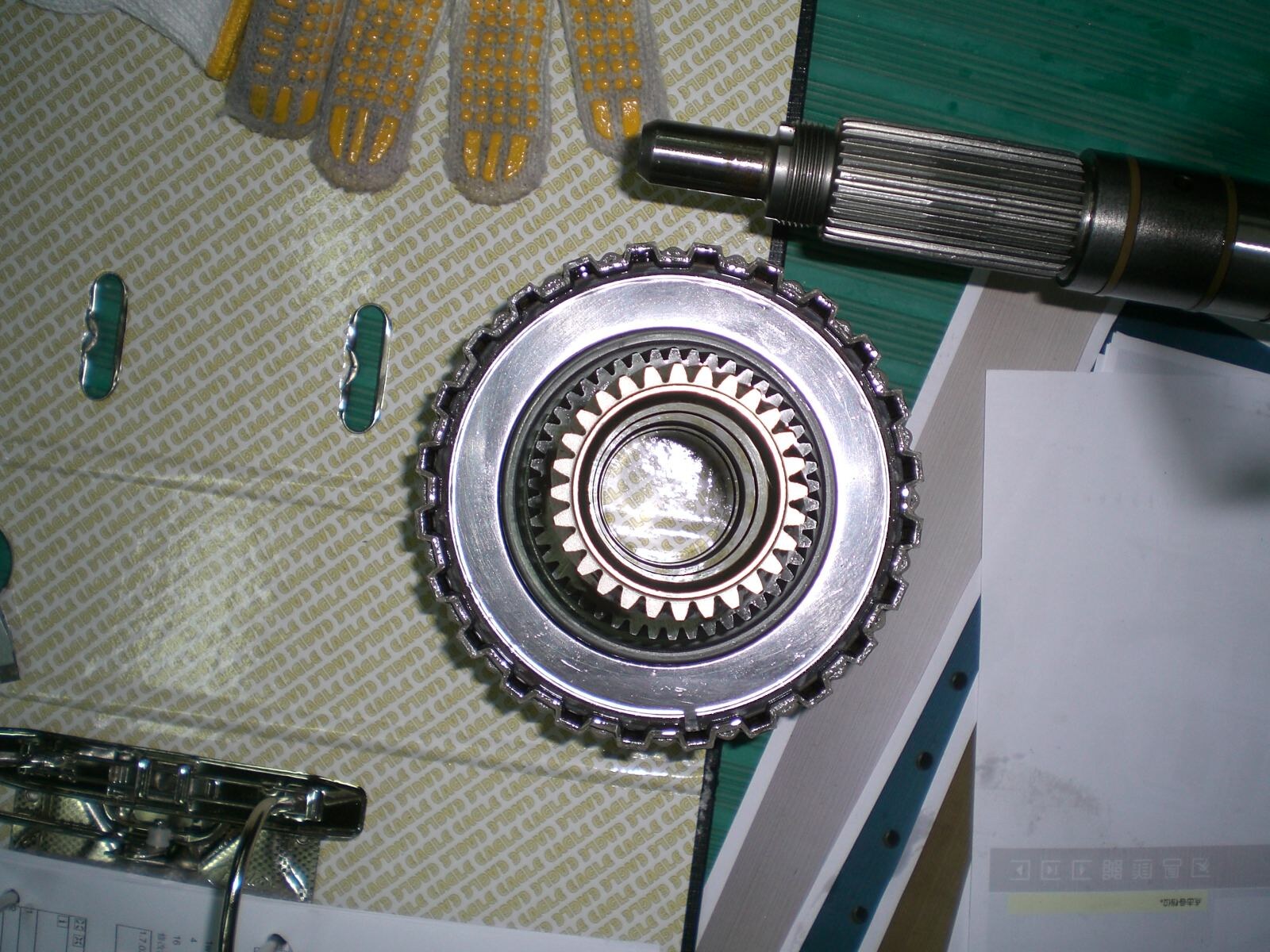

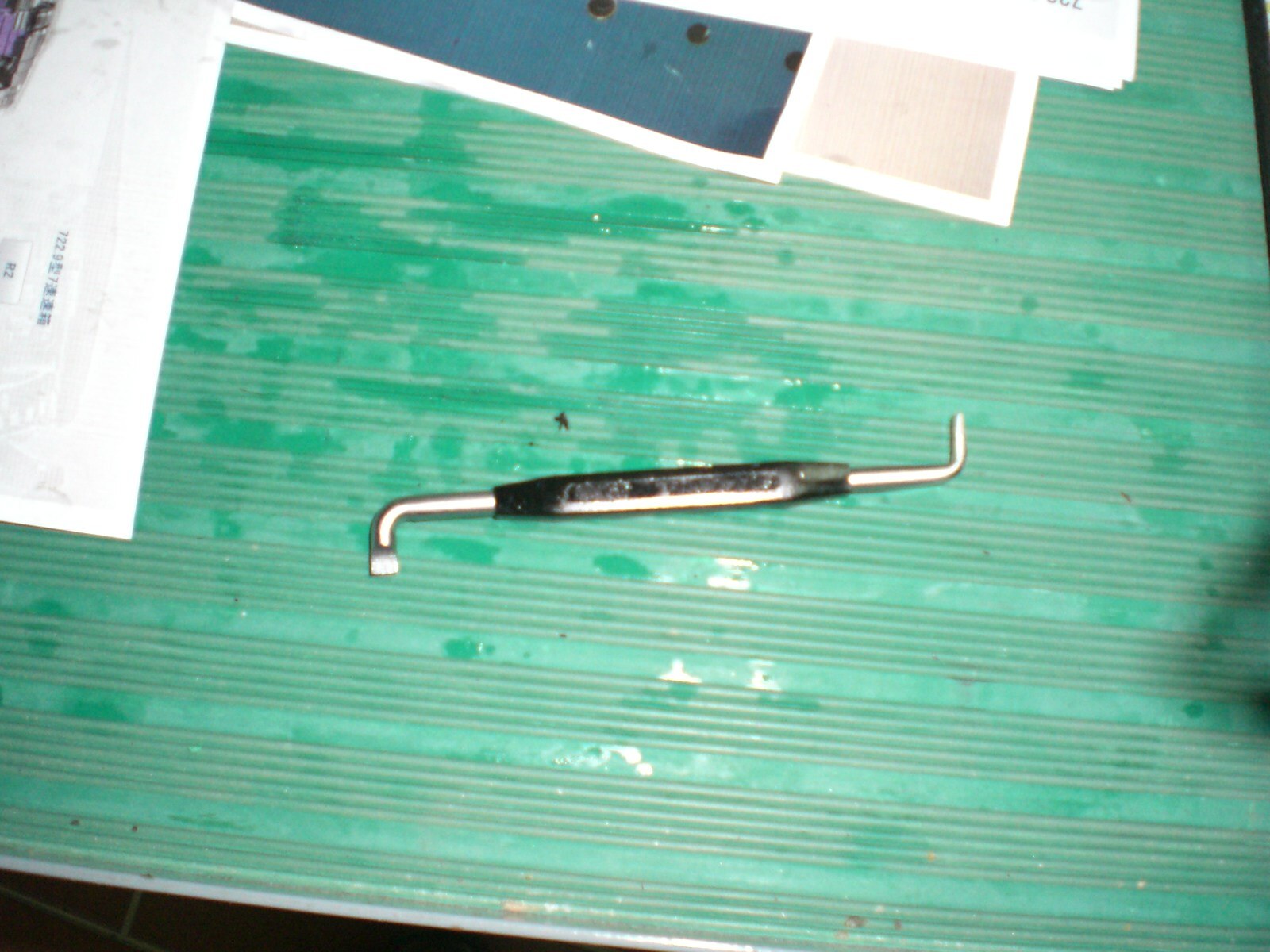

按顺序取出轴、行星齿轮、离合器鼓和制动元件，记录止推件、垫片与卡簧位置。压装件应使用合适支承和专用工具。

三、检查测量与装复

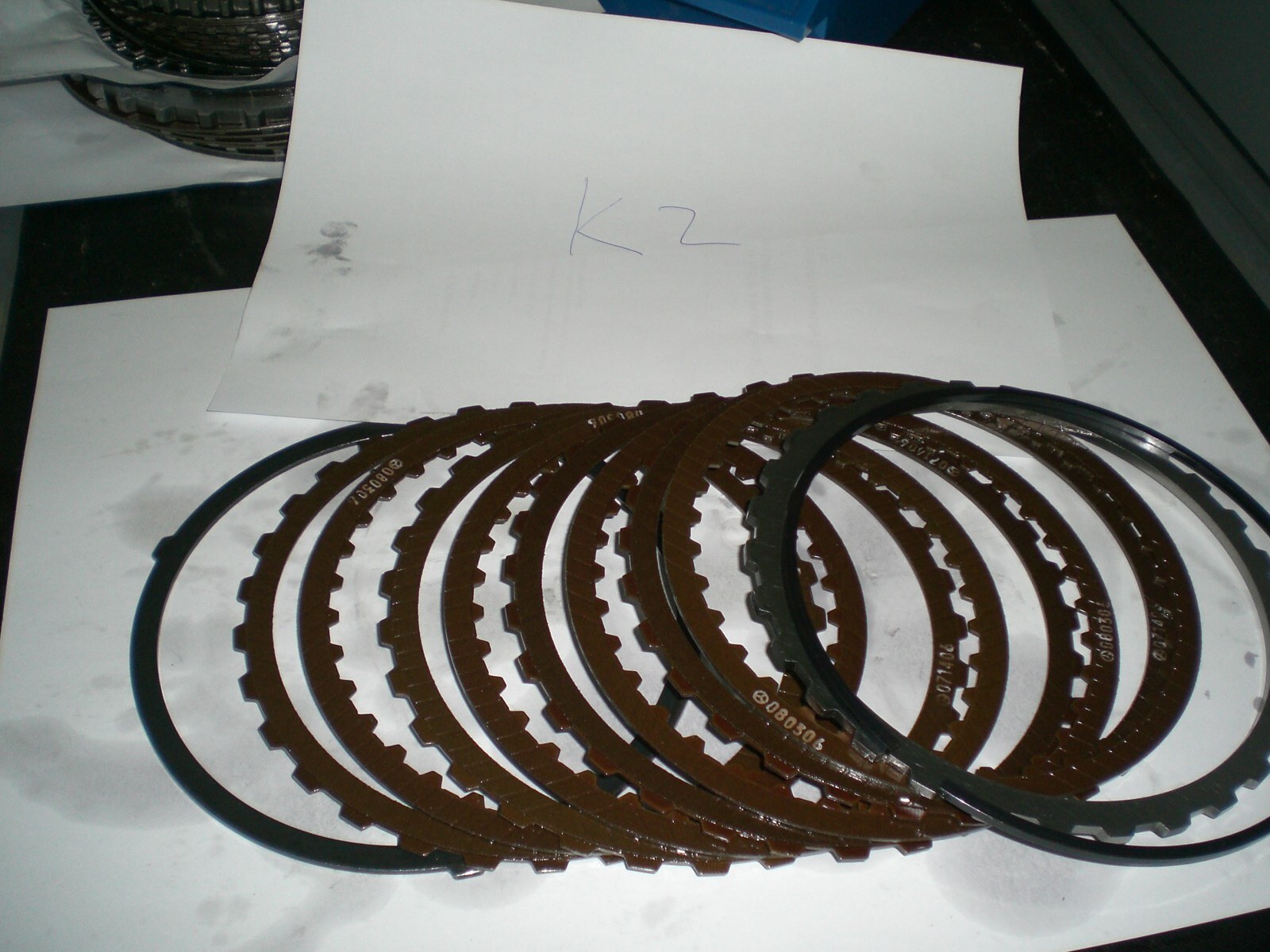

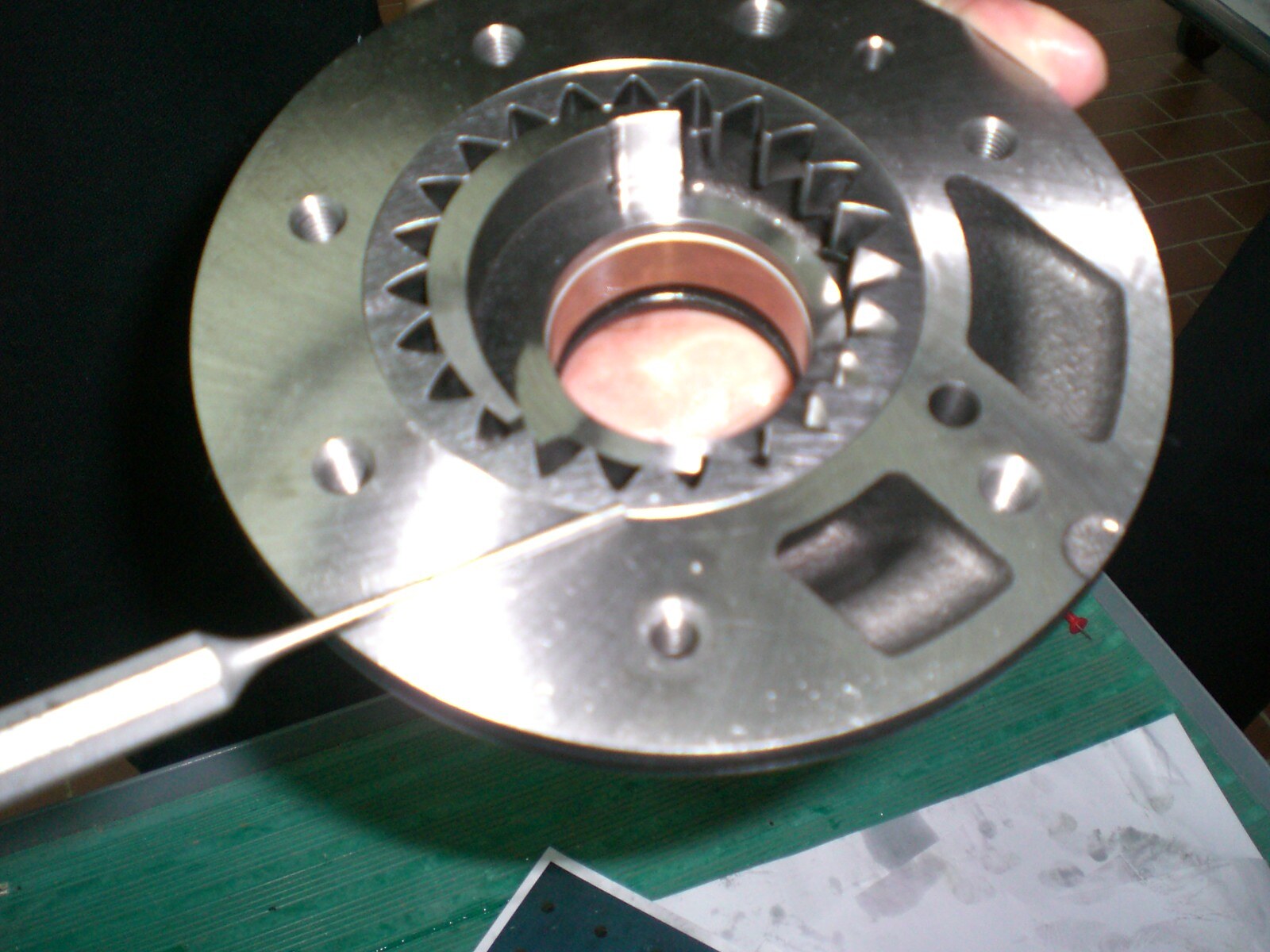

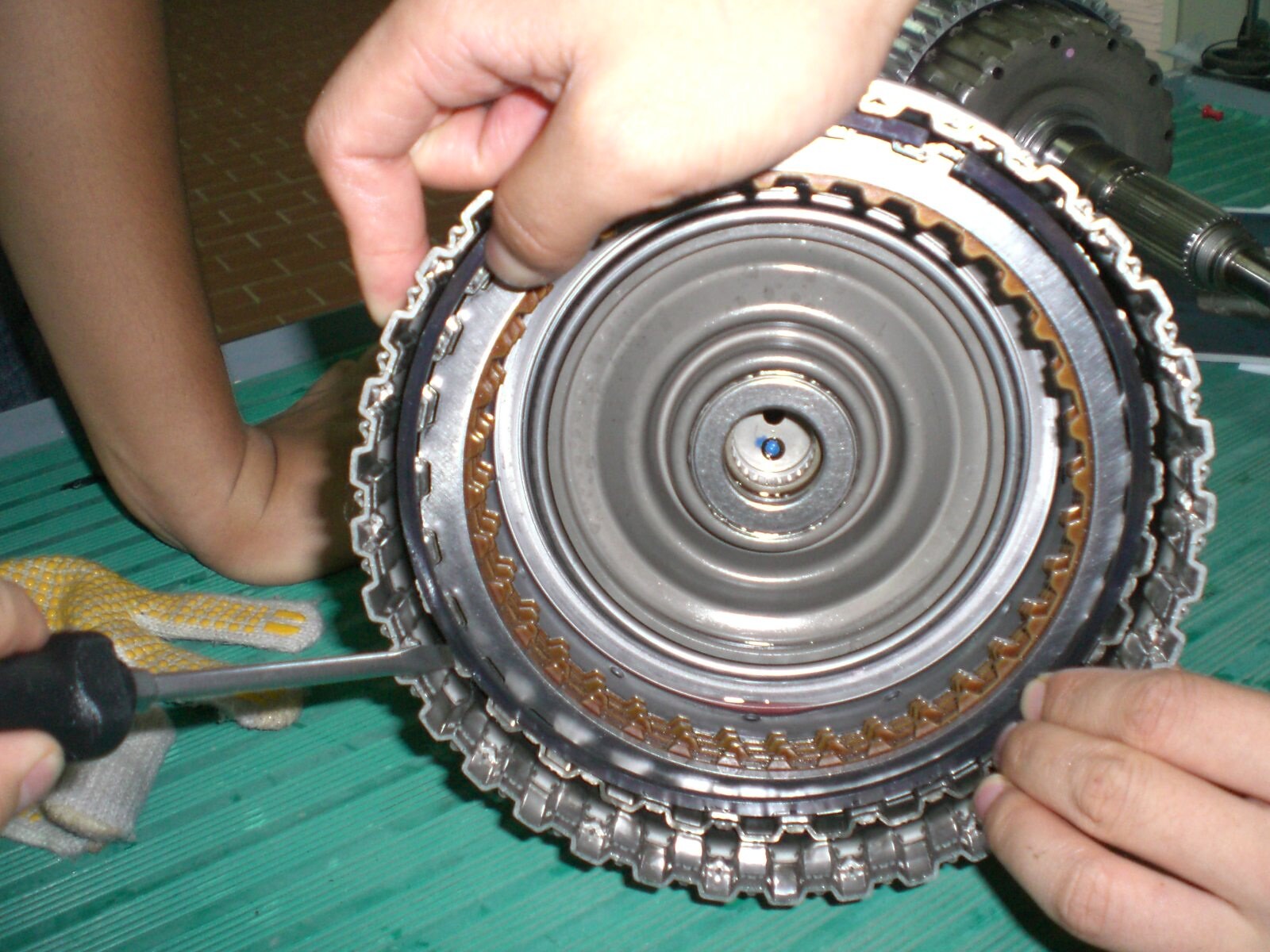

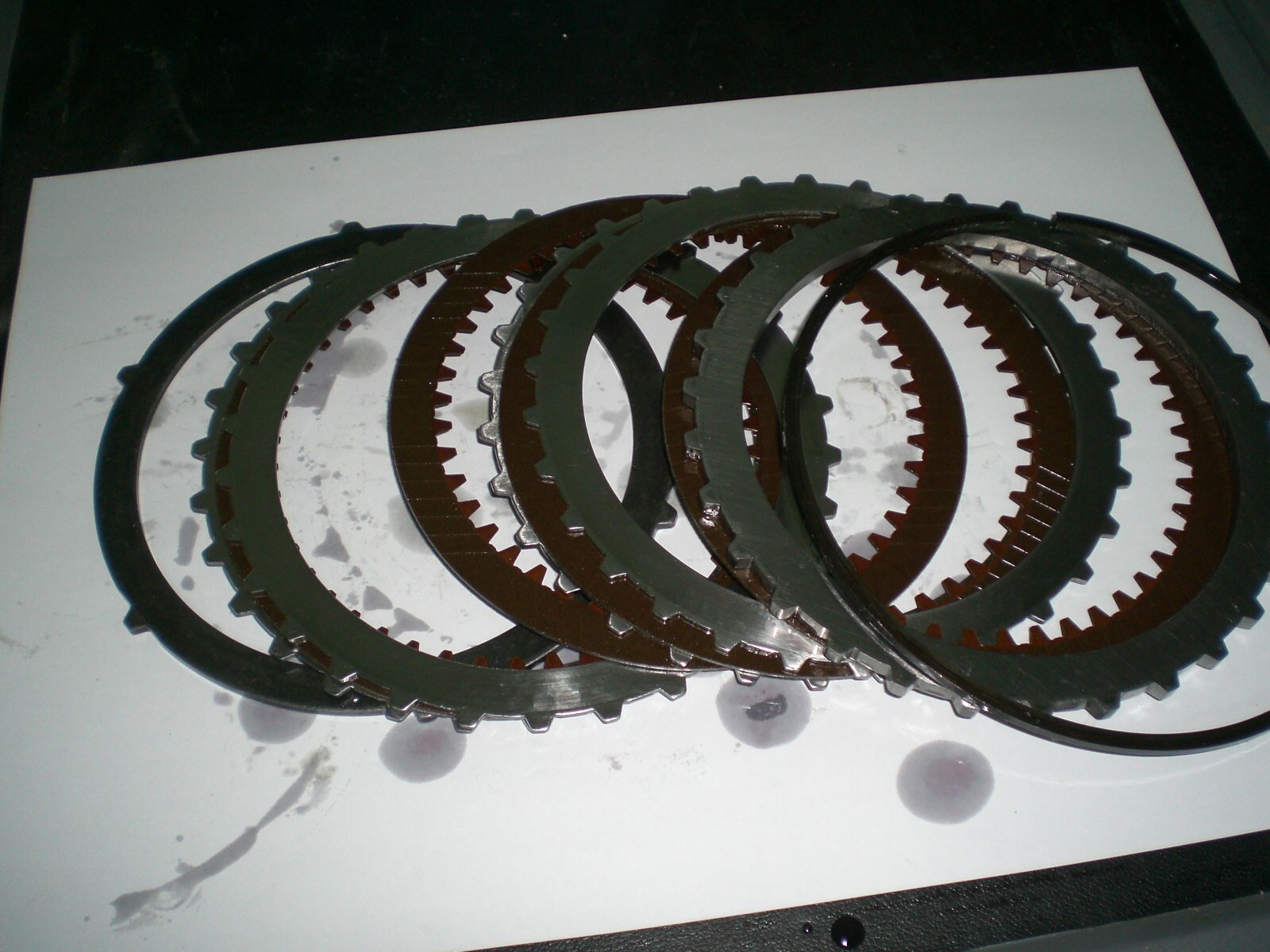

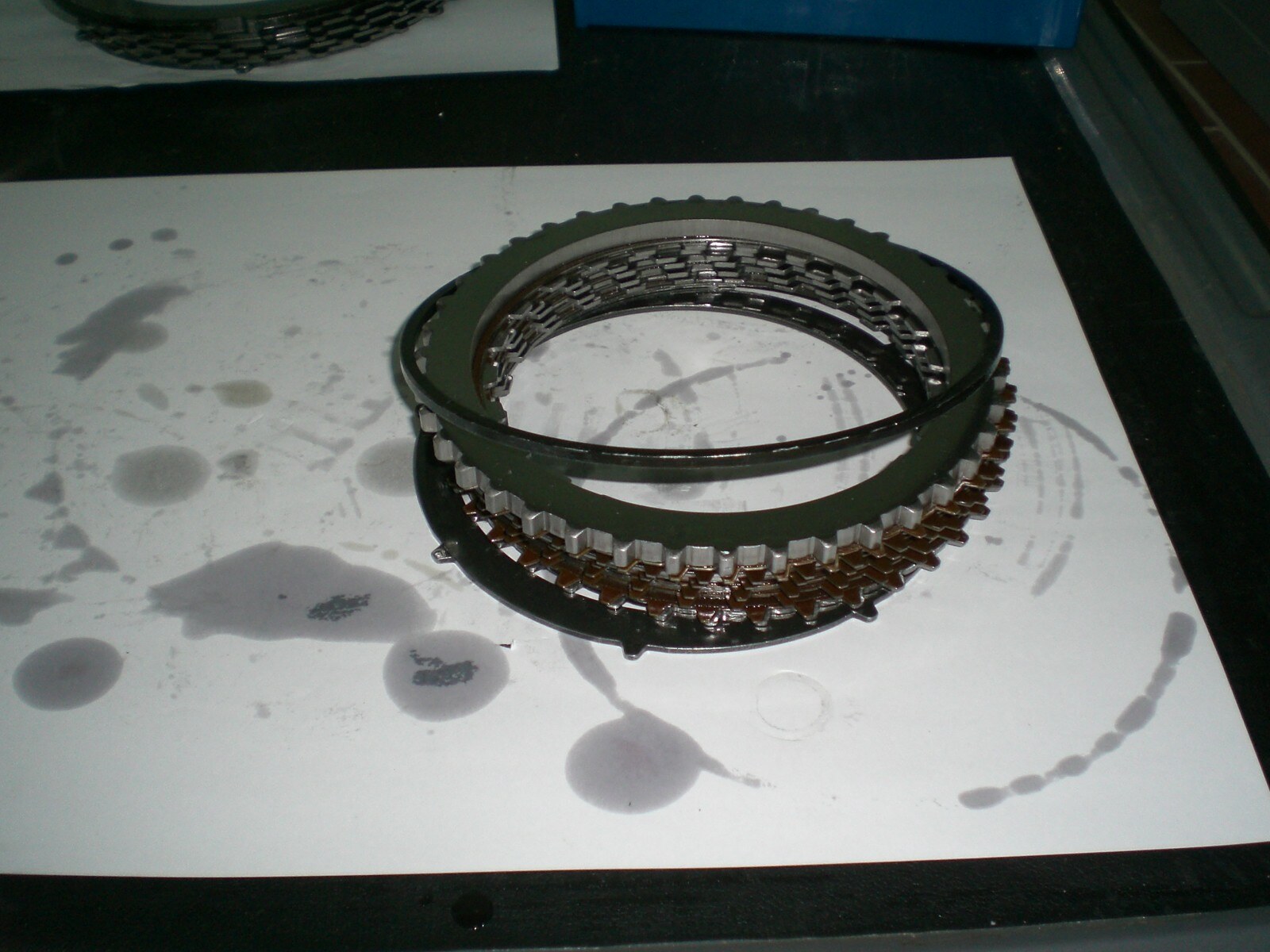

检查摩擦片烧蚀、钢片变色、齿面损伤、轴套间隙和密封圈状态。装复时更换规定的一次性件，按标准调整间隙并复查转动。

维修诊断使用要点

• 先核对VIN、车型代码、变速箱型号、生产日期和车辆装备。
• 拆装或清除数据前，保存故障码、冻结帧、适配值和关键实际值。
• 检查油液时使用规定型号，并严格执行对应的油温与液位流程。
• 把机械动力流、液压压力和电子控制结果相互对照，不能仅凭单一报码换件。
• 维修后完成规定的初始化、学习、路试和泄漏复查。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
