摘要依据奔驰《车辆恒温控制：故障诊断、功能、设计、工作原理》通用部分整理，保留126张原资料，覆盖客户投诉受理、空调与辅助加热器检查、诊断树、制冷剂和加热回路基础。

一、资料目录、序言与使用方法

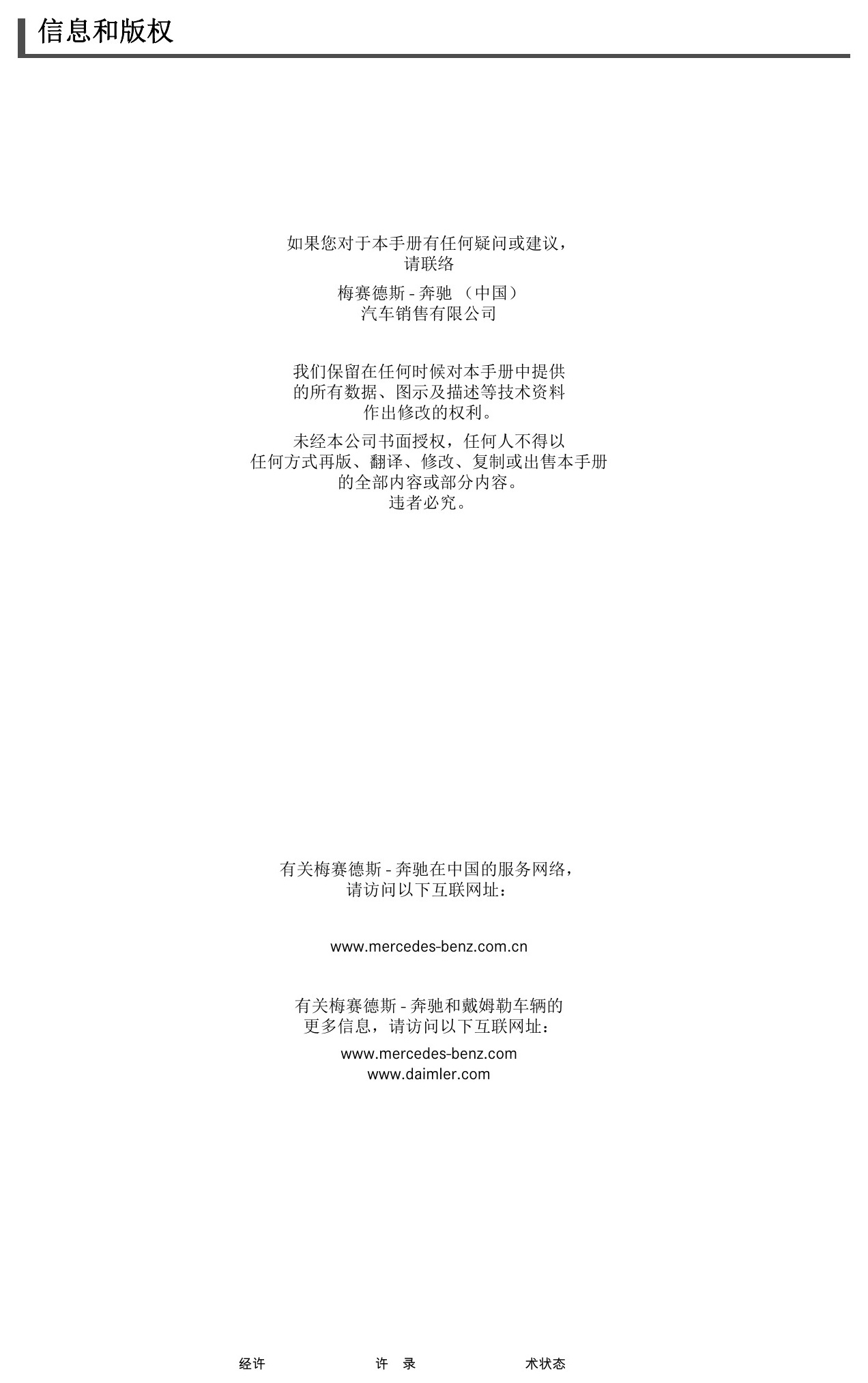

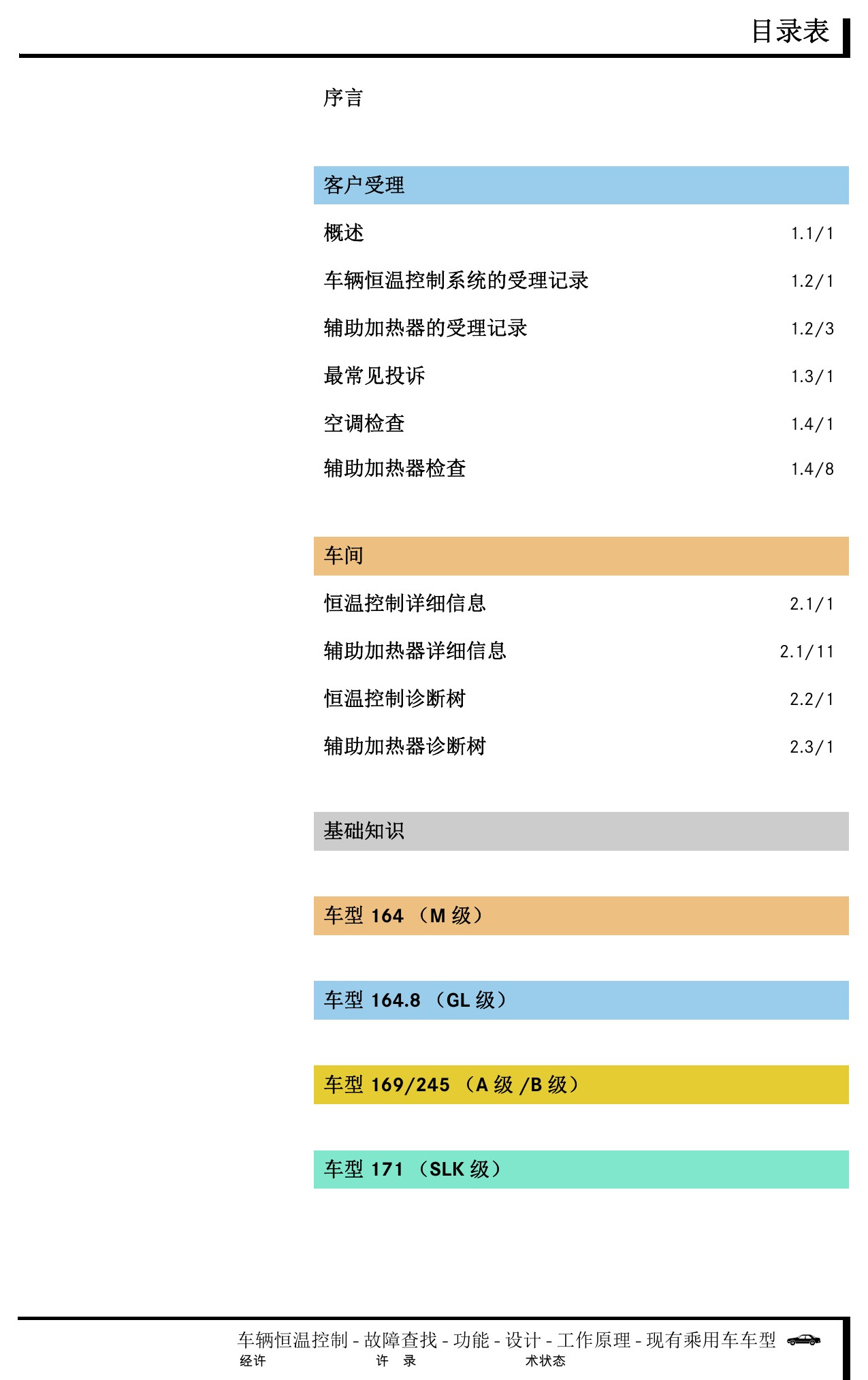

开篇保留原指南封面、版权信息、目录、序言及维修顾问与车间人员的使用说明。

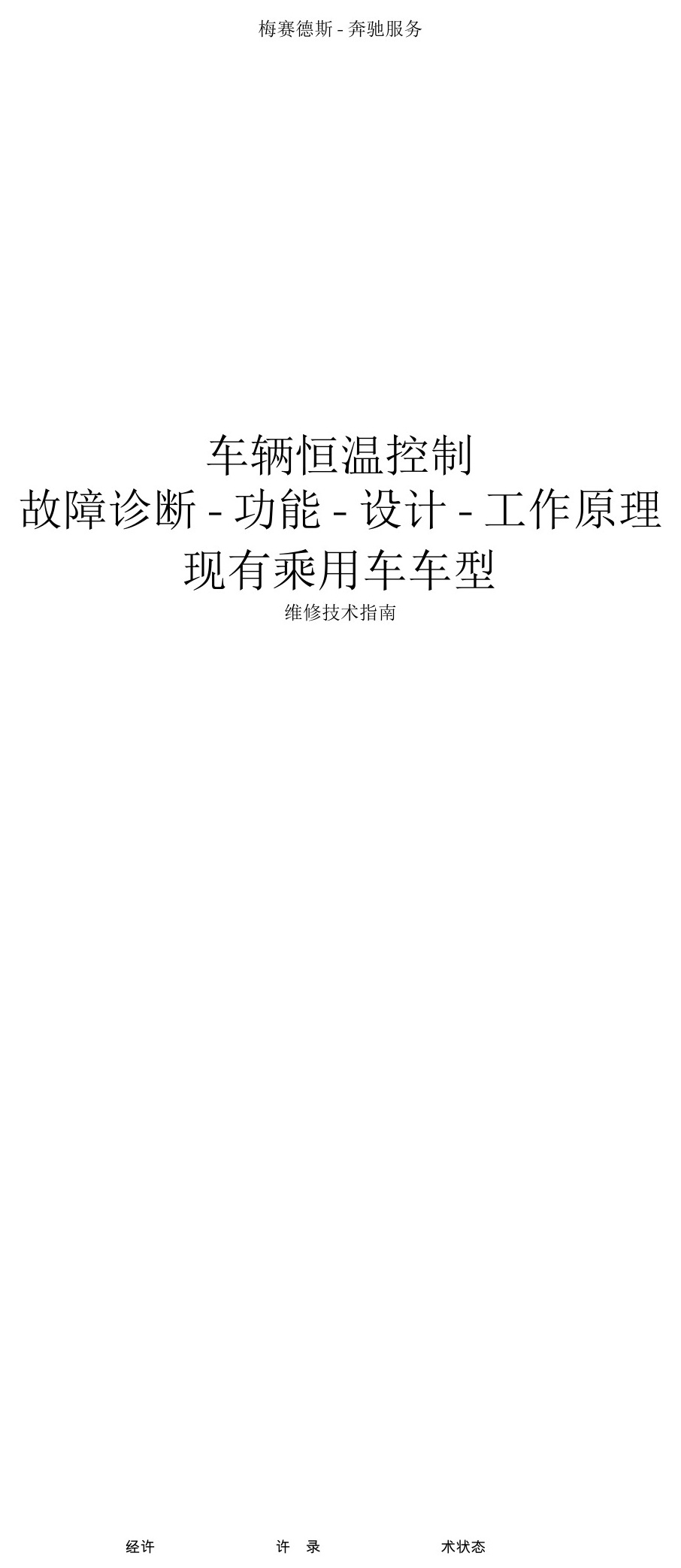

奔驰车辆恒温控制技术指南原第1页。
奔驰车辆恒温控制技术指南原第2页。
奔驰车辆恒温控制技术指南原第3页。

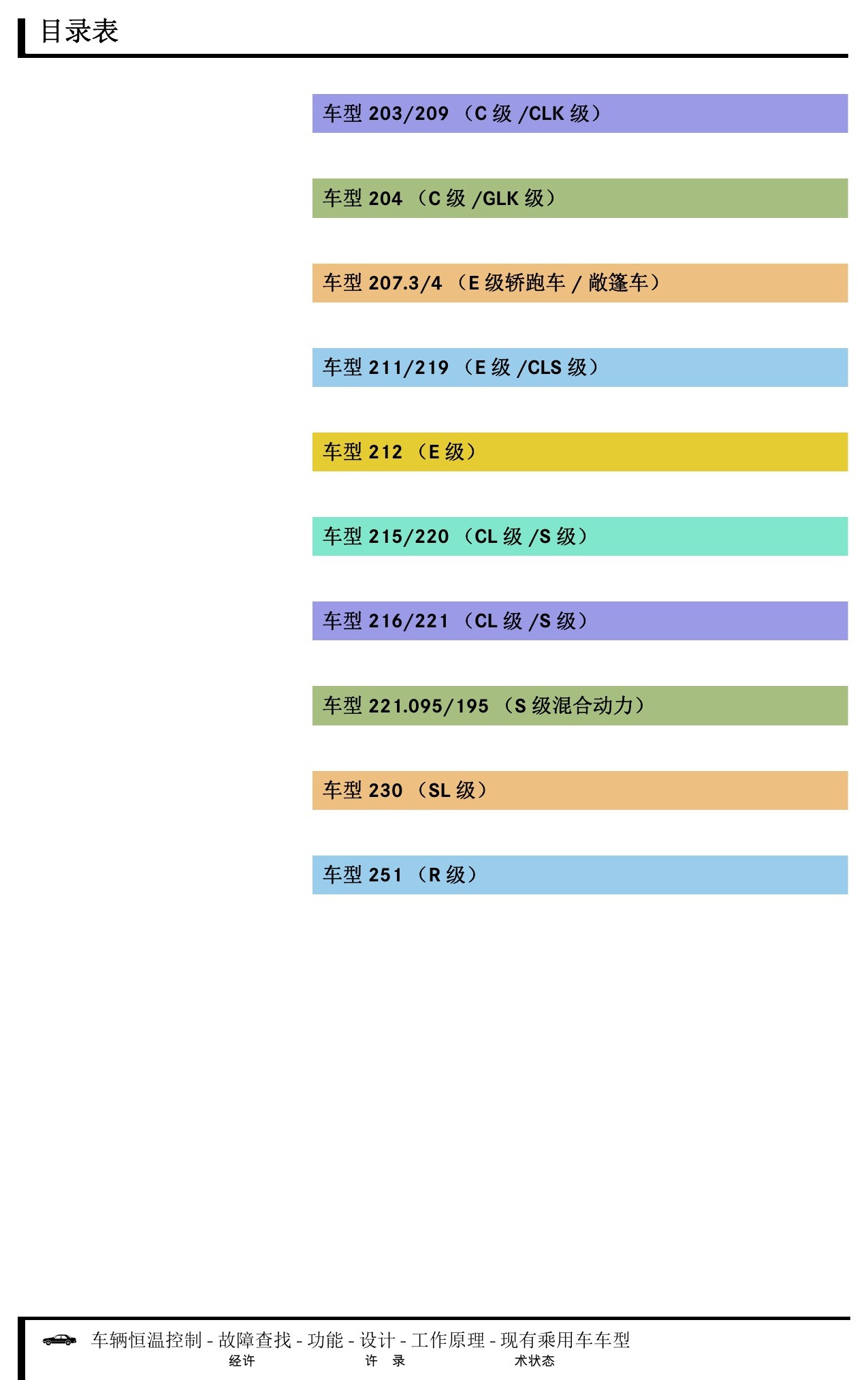

奔驰车辆恒温控制技术指南原第4页。

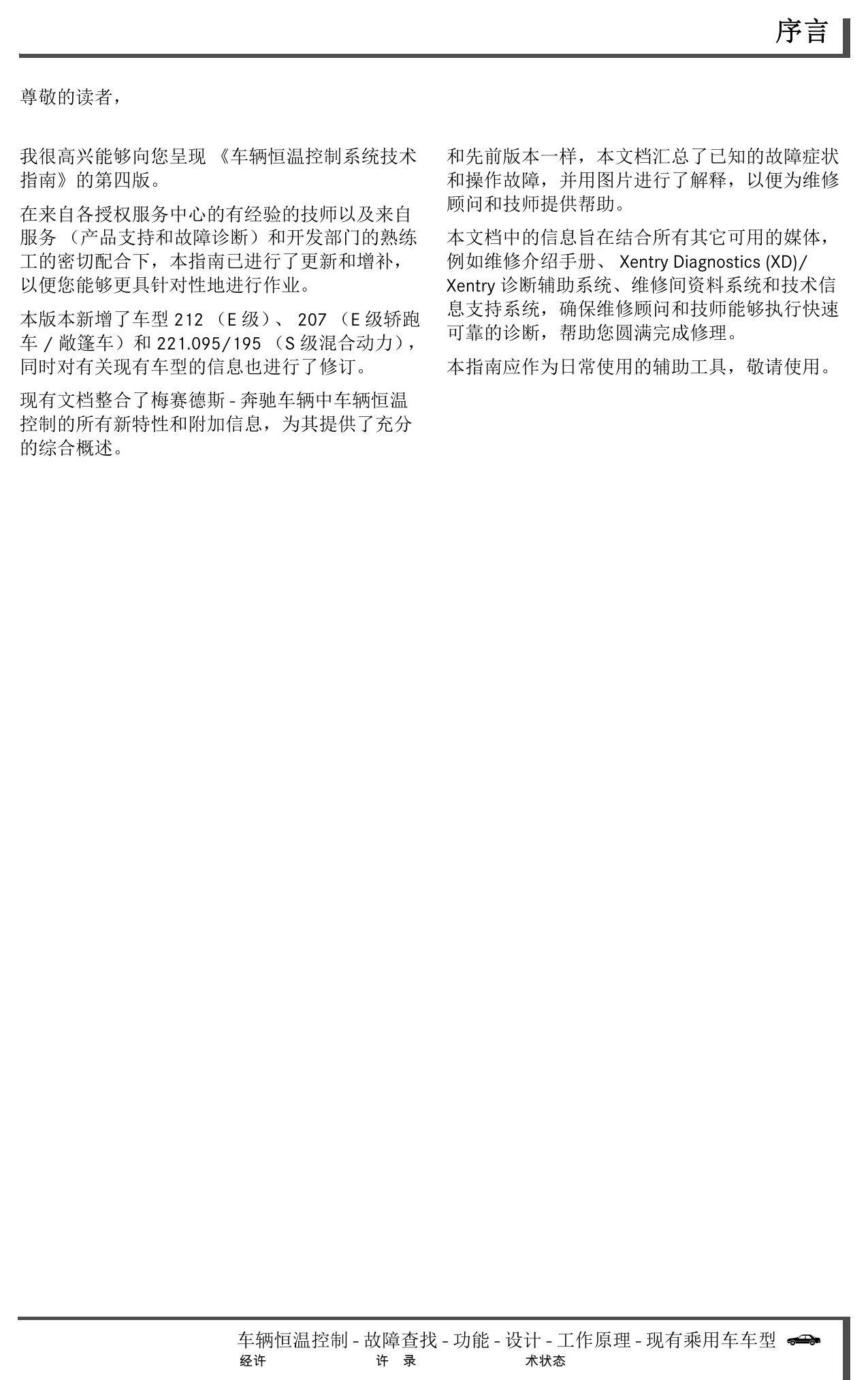

奔驰车辆恒温控制技术指南原第5页。

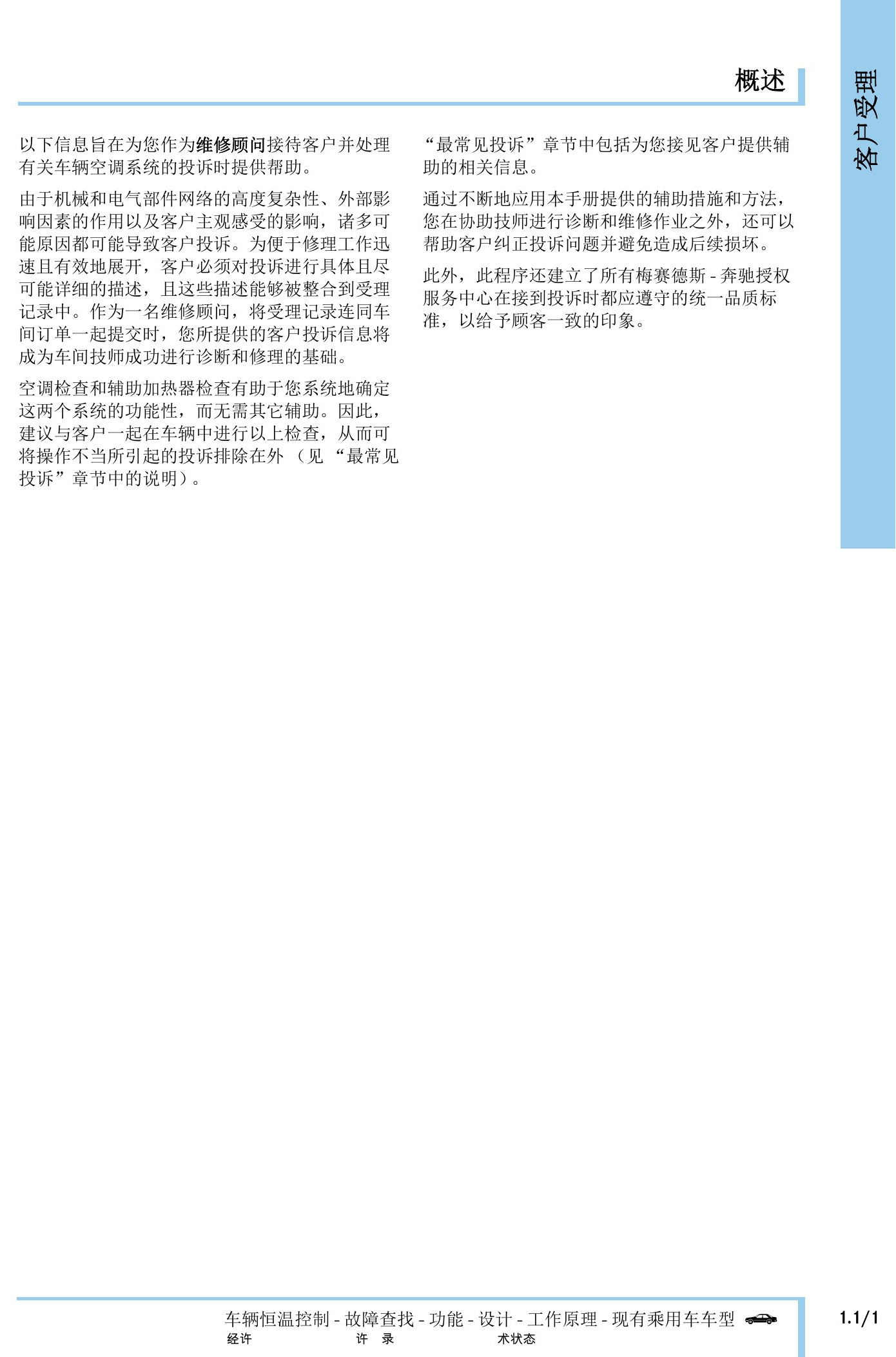

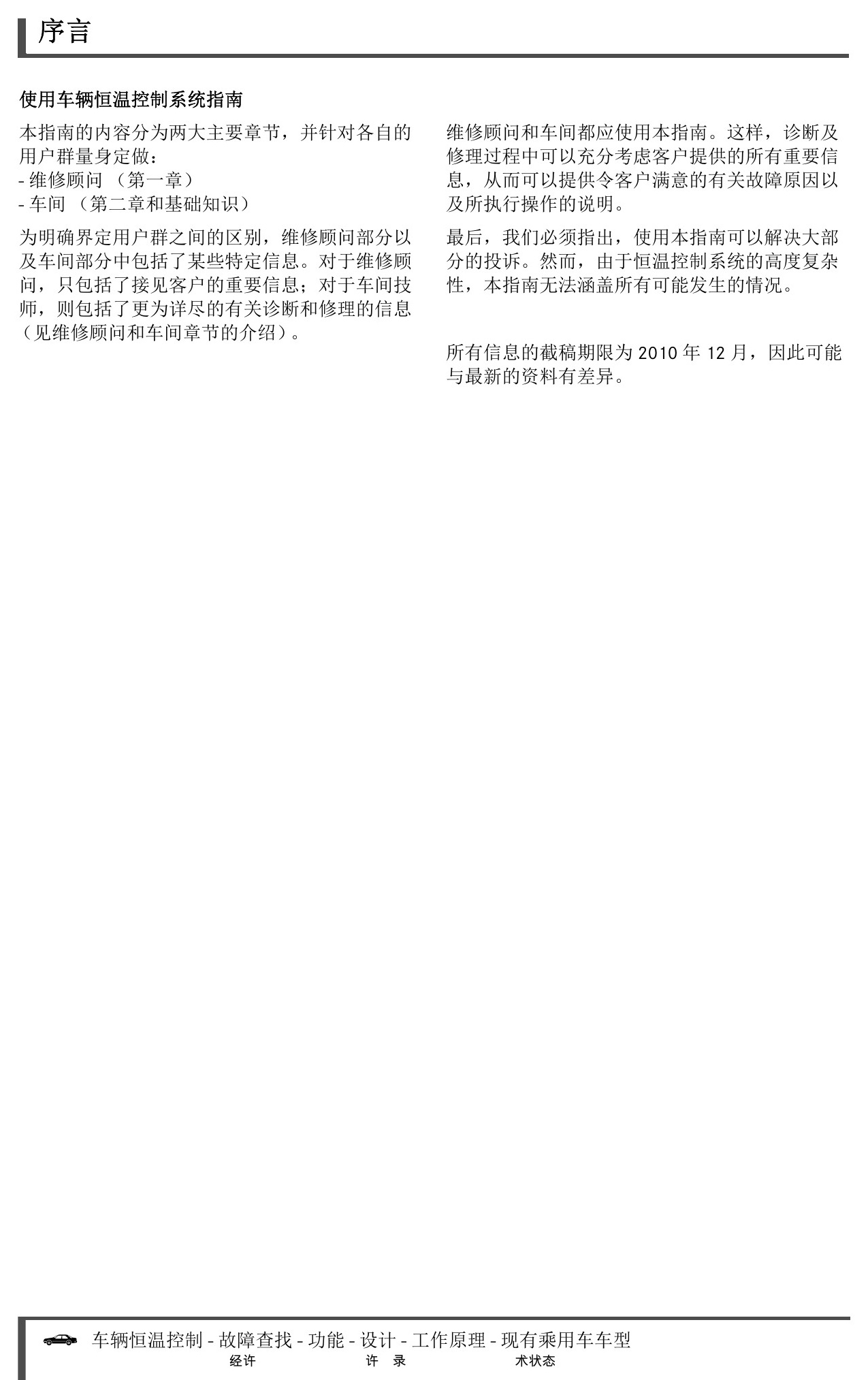

奔驰车辆恒温控制技术指南原第6页。

二、客户受理、常见投诉与现场检查

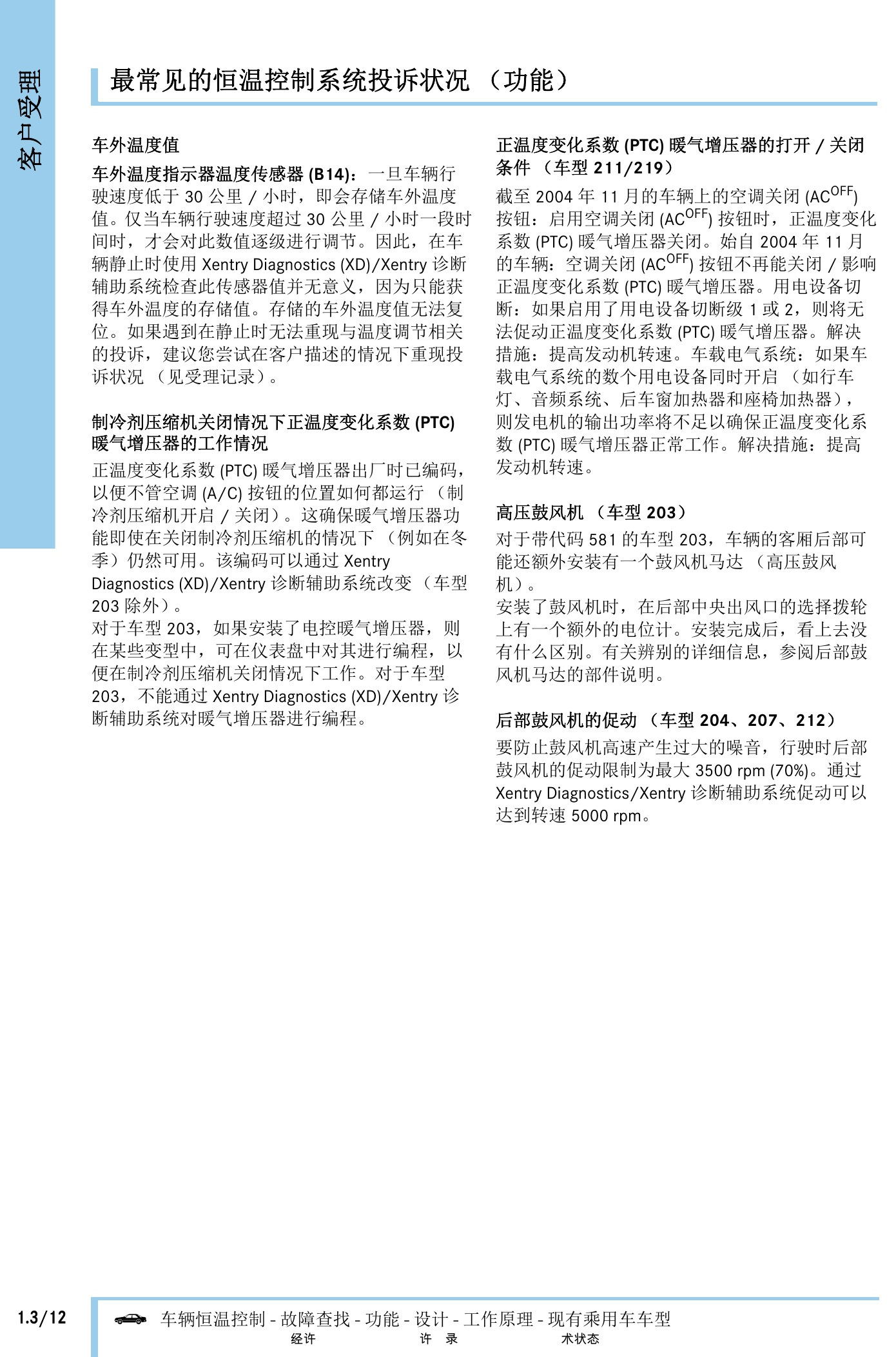

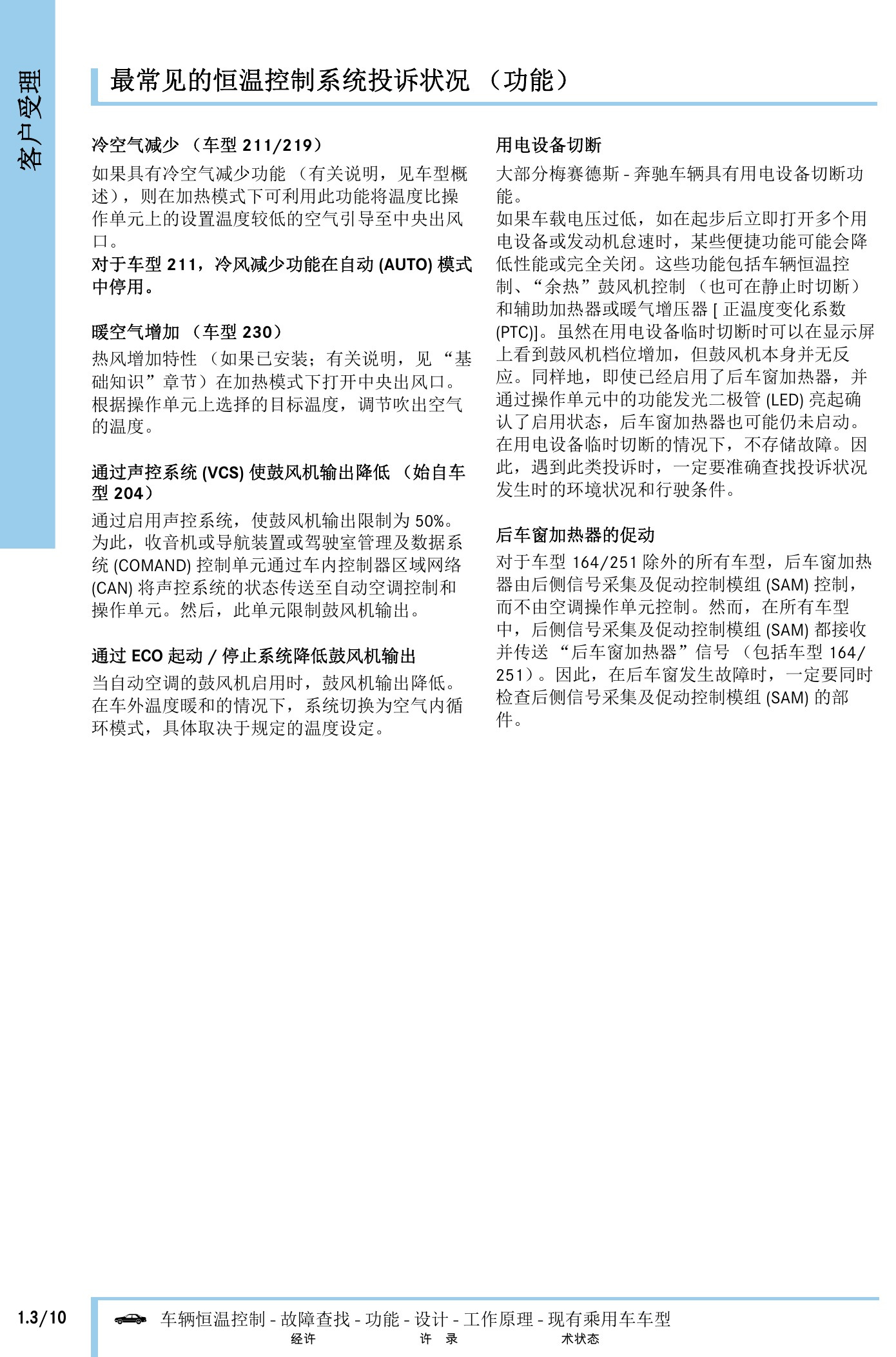

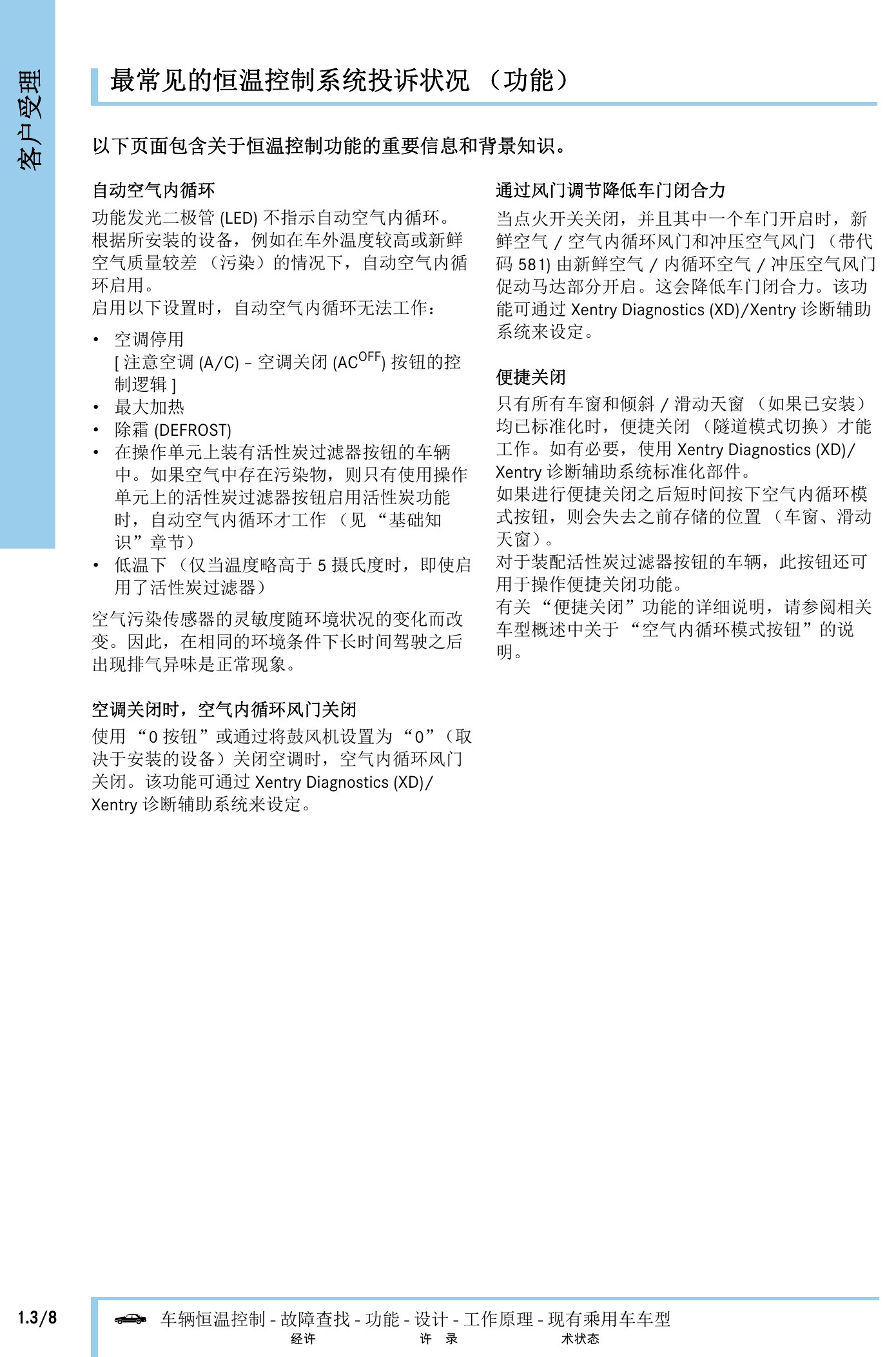

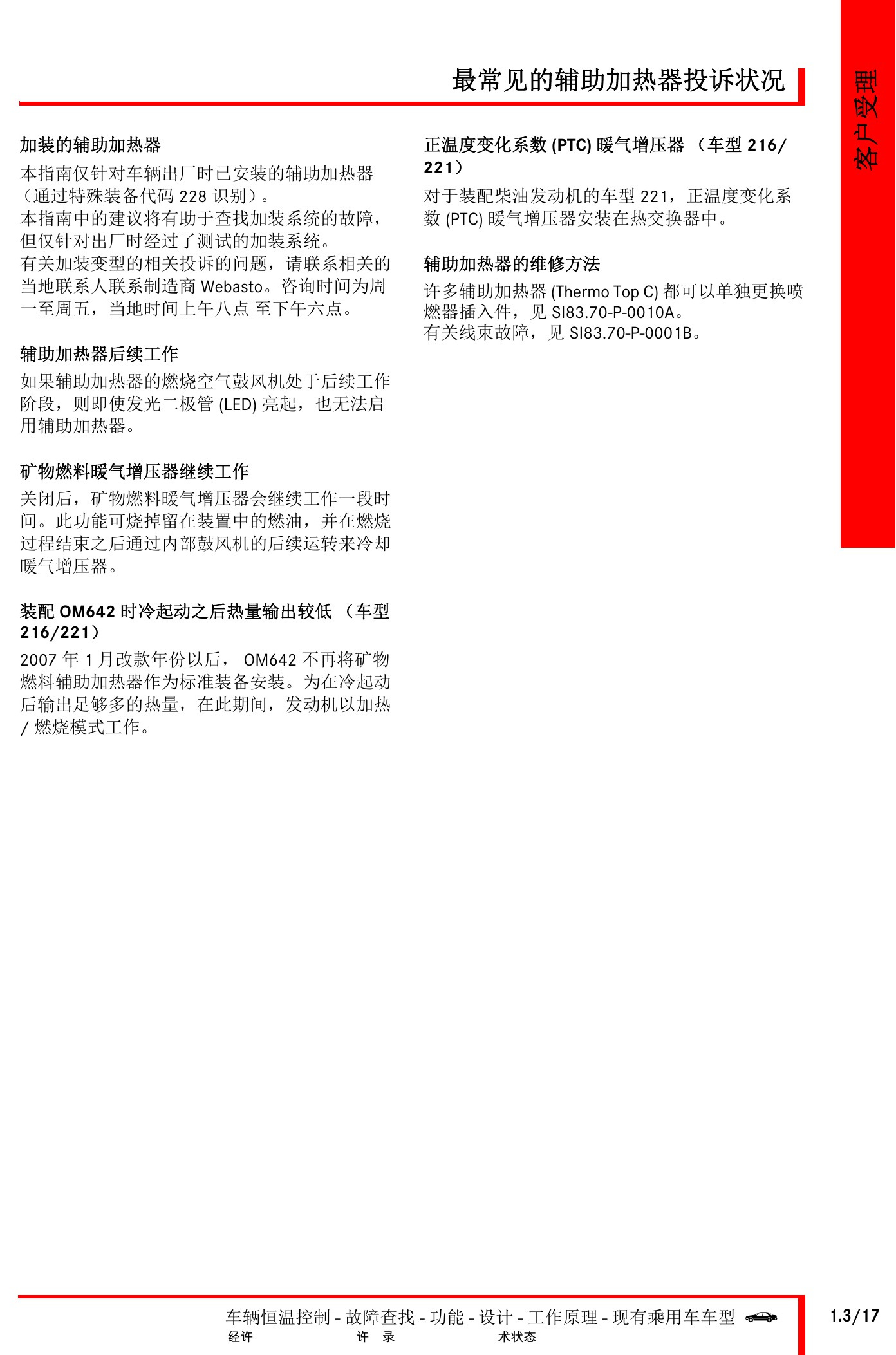

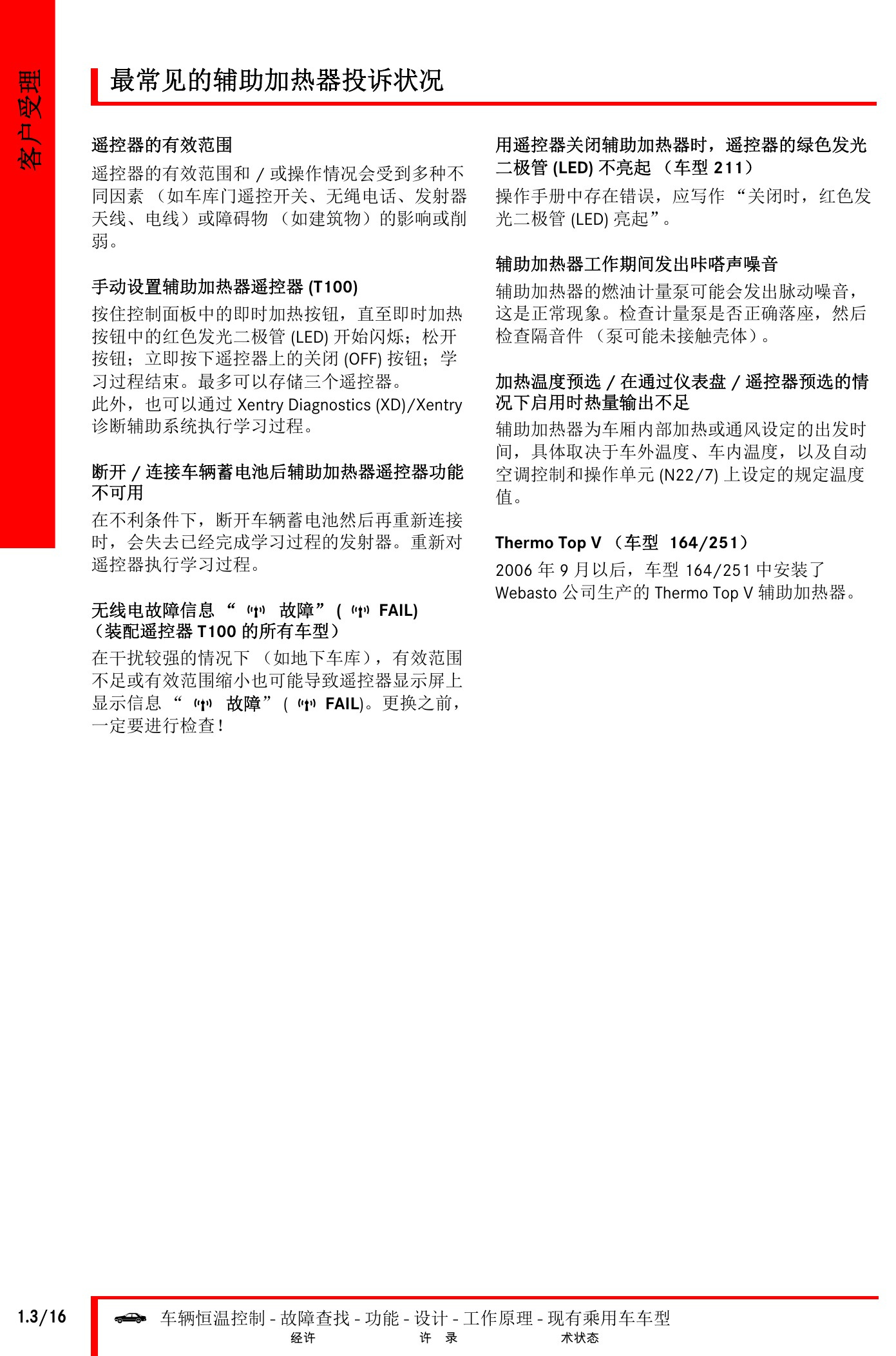

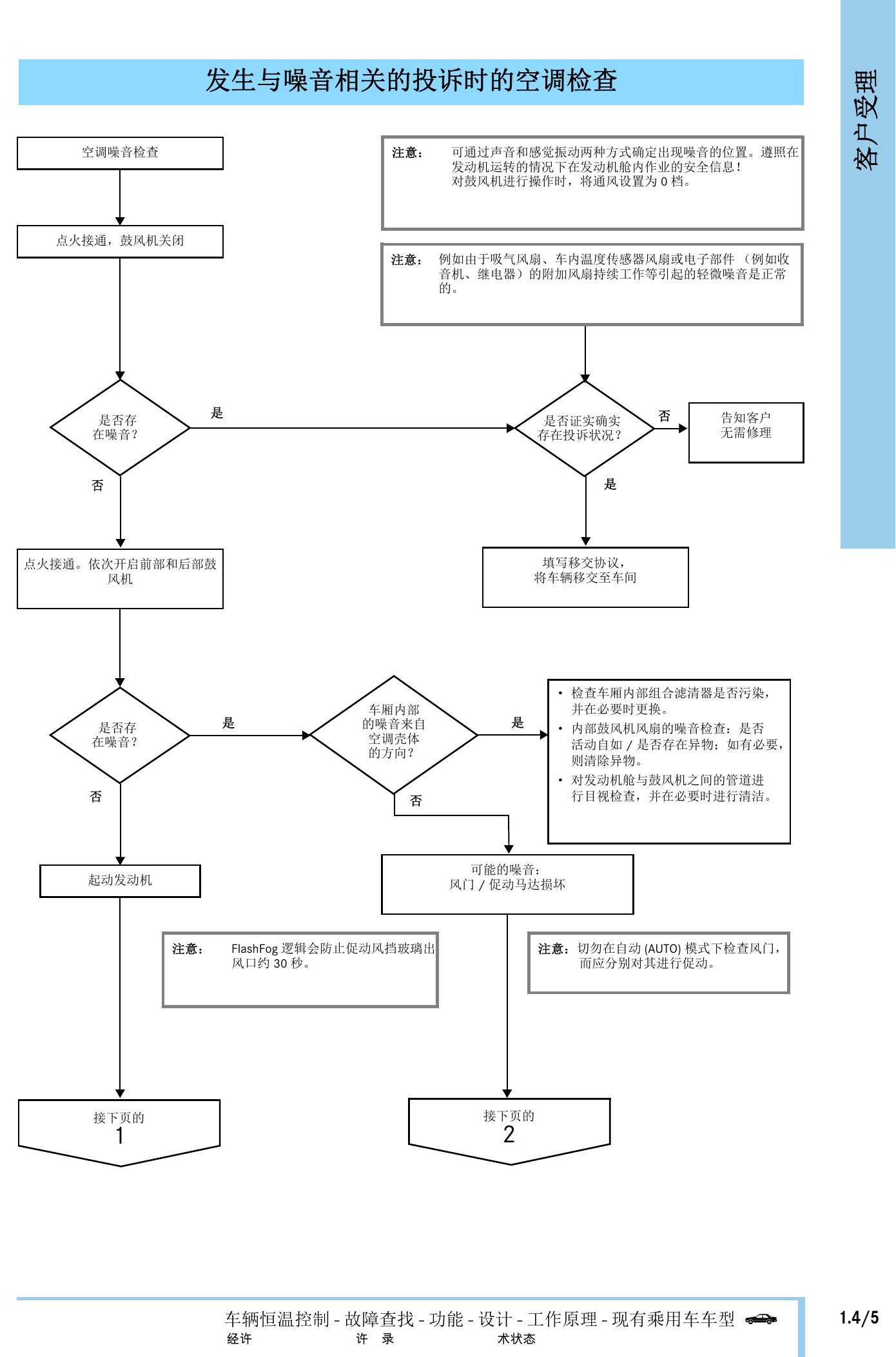

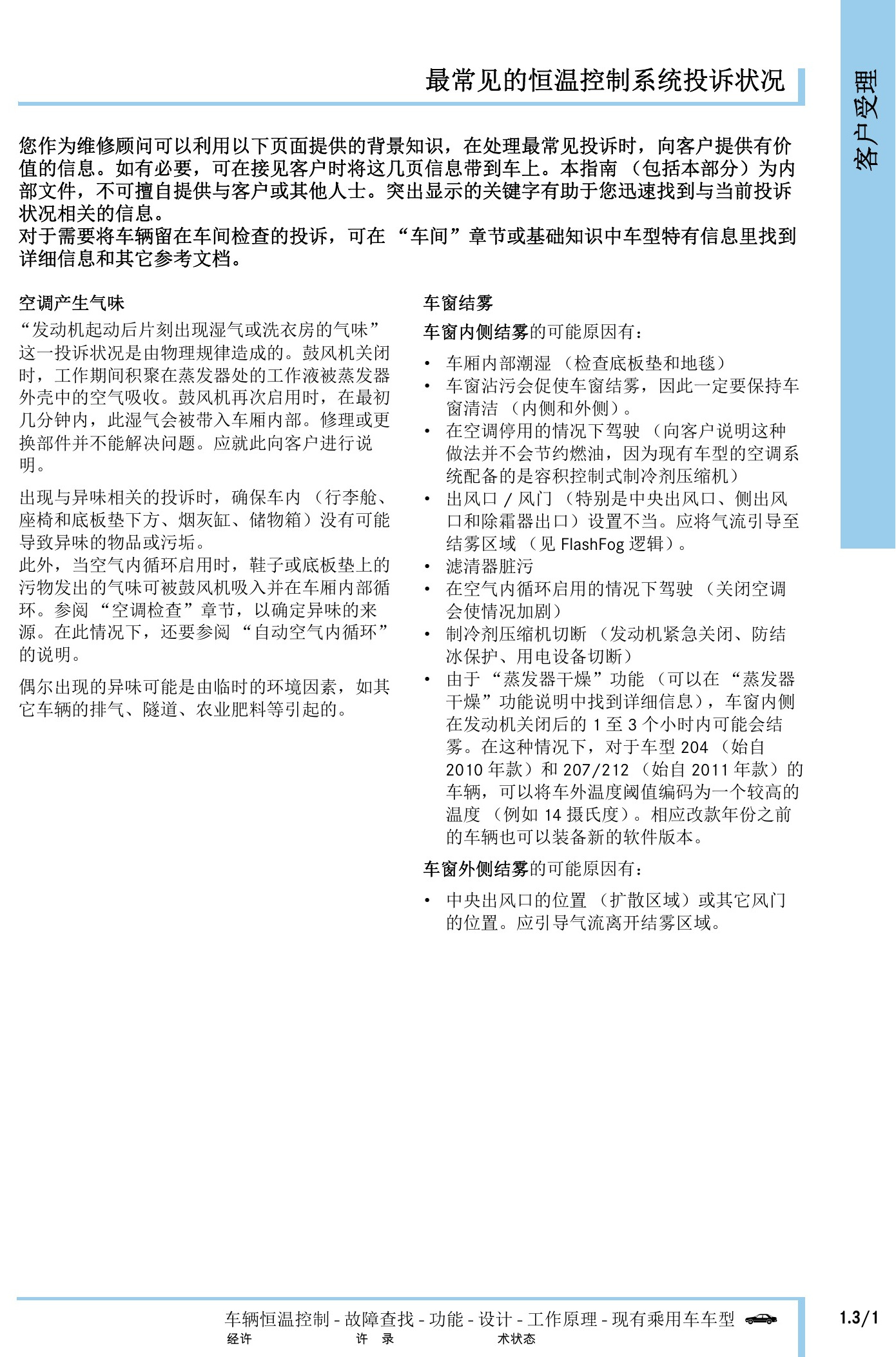

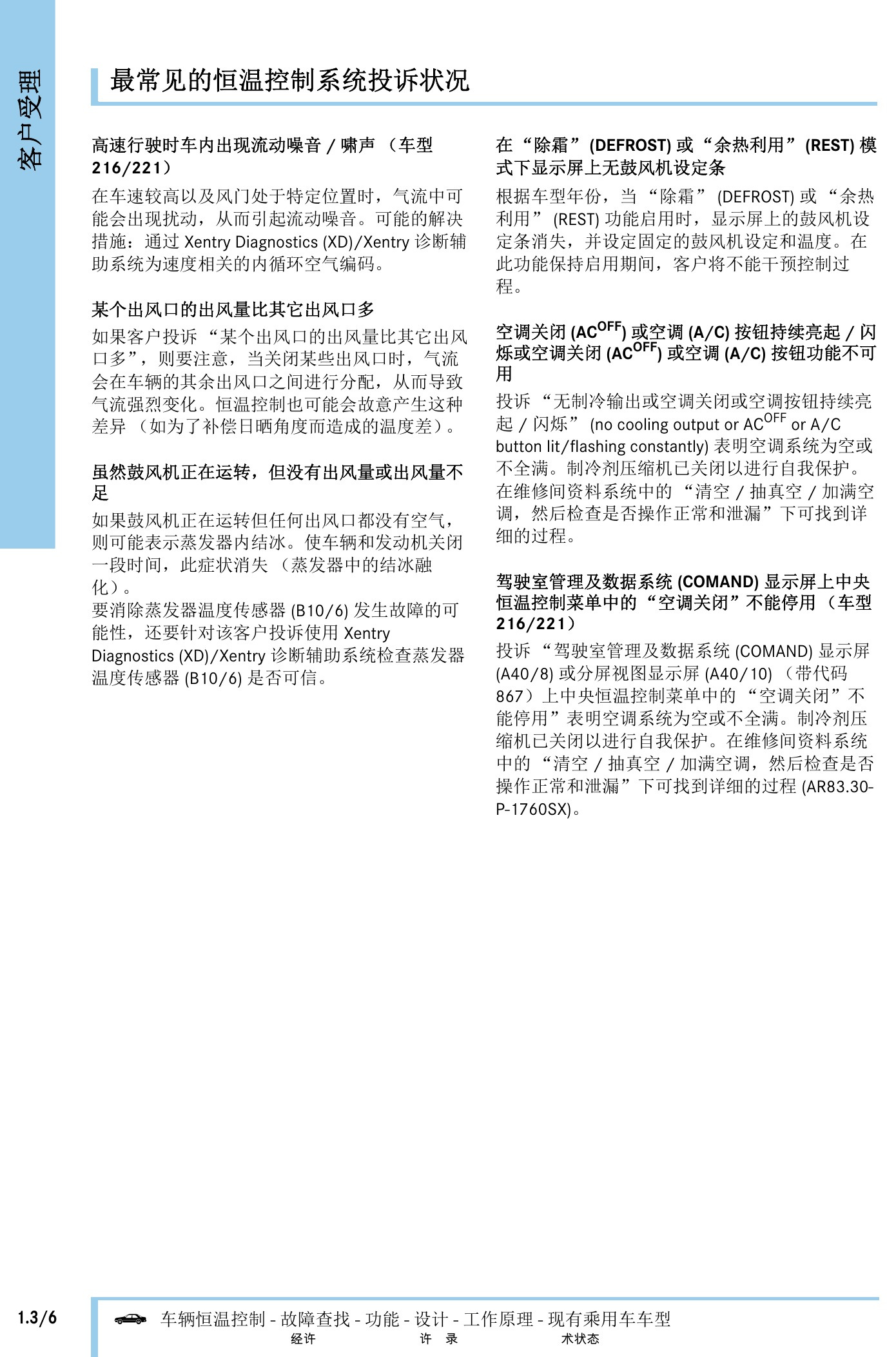

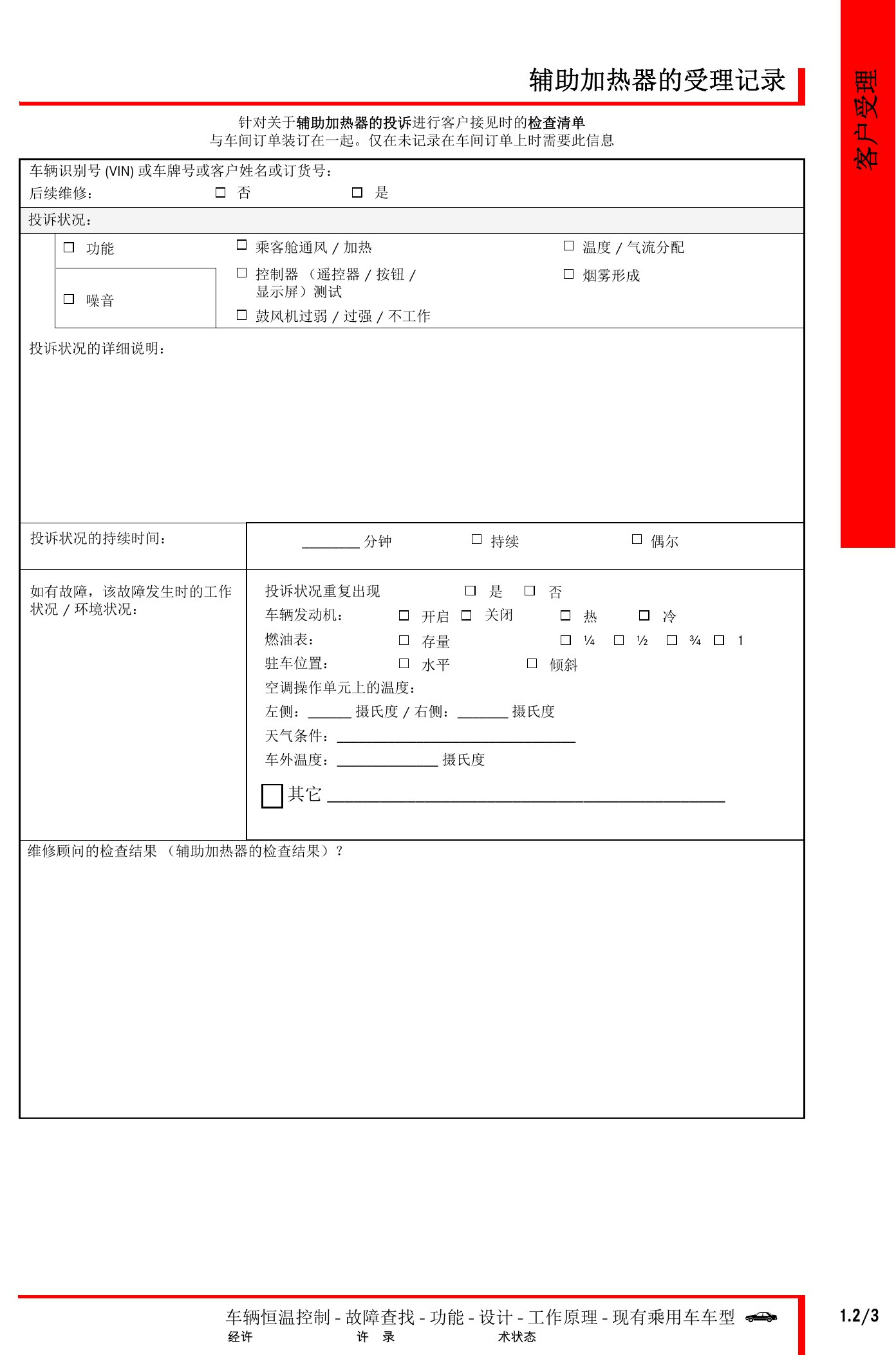

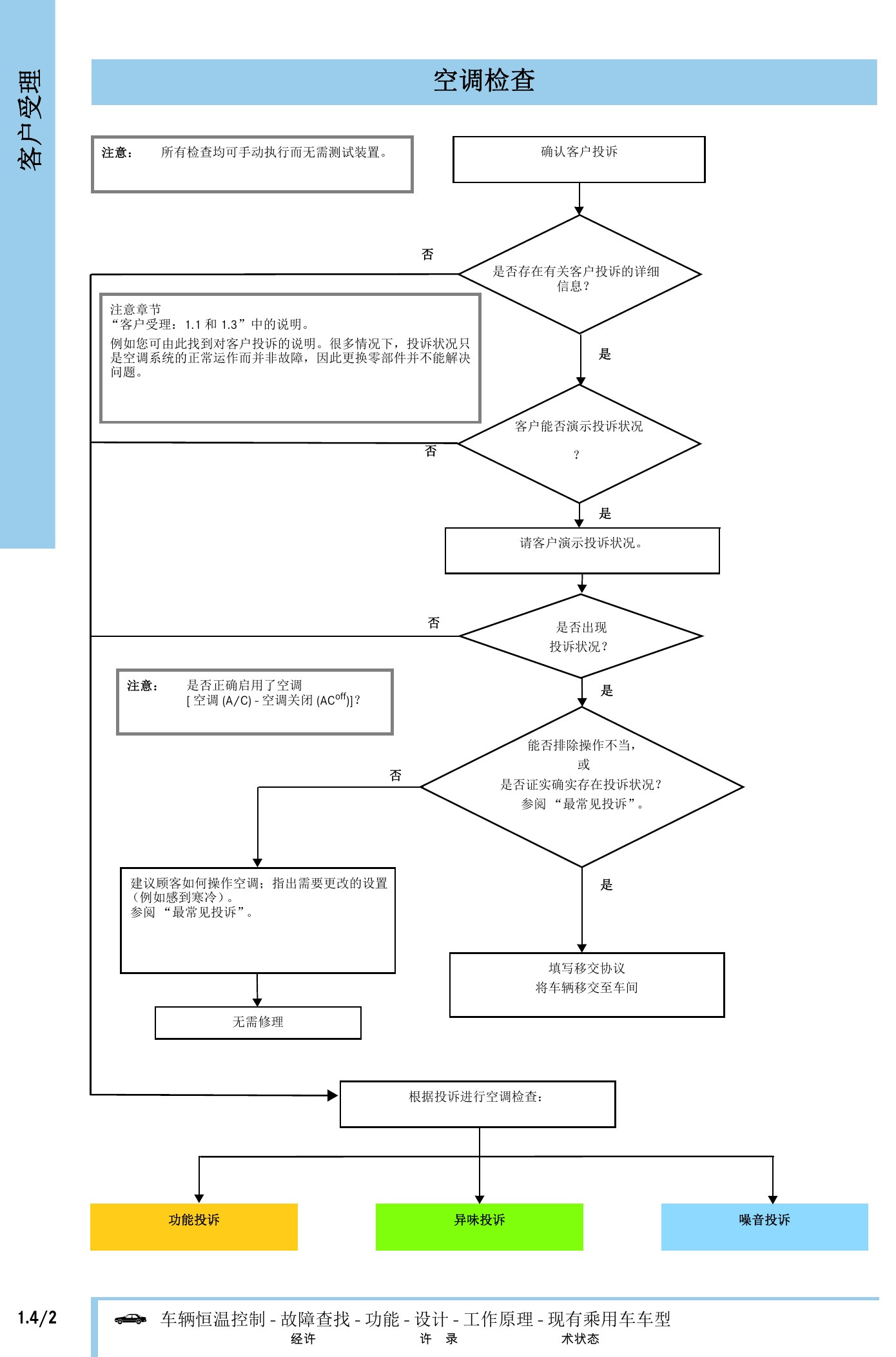

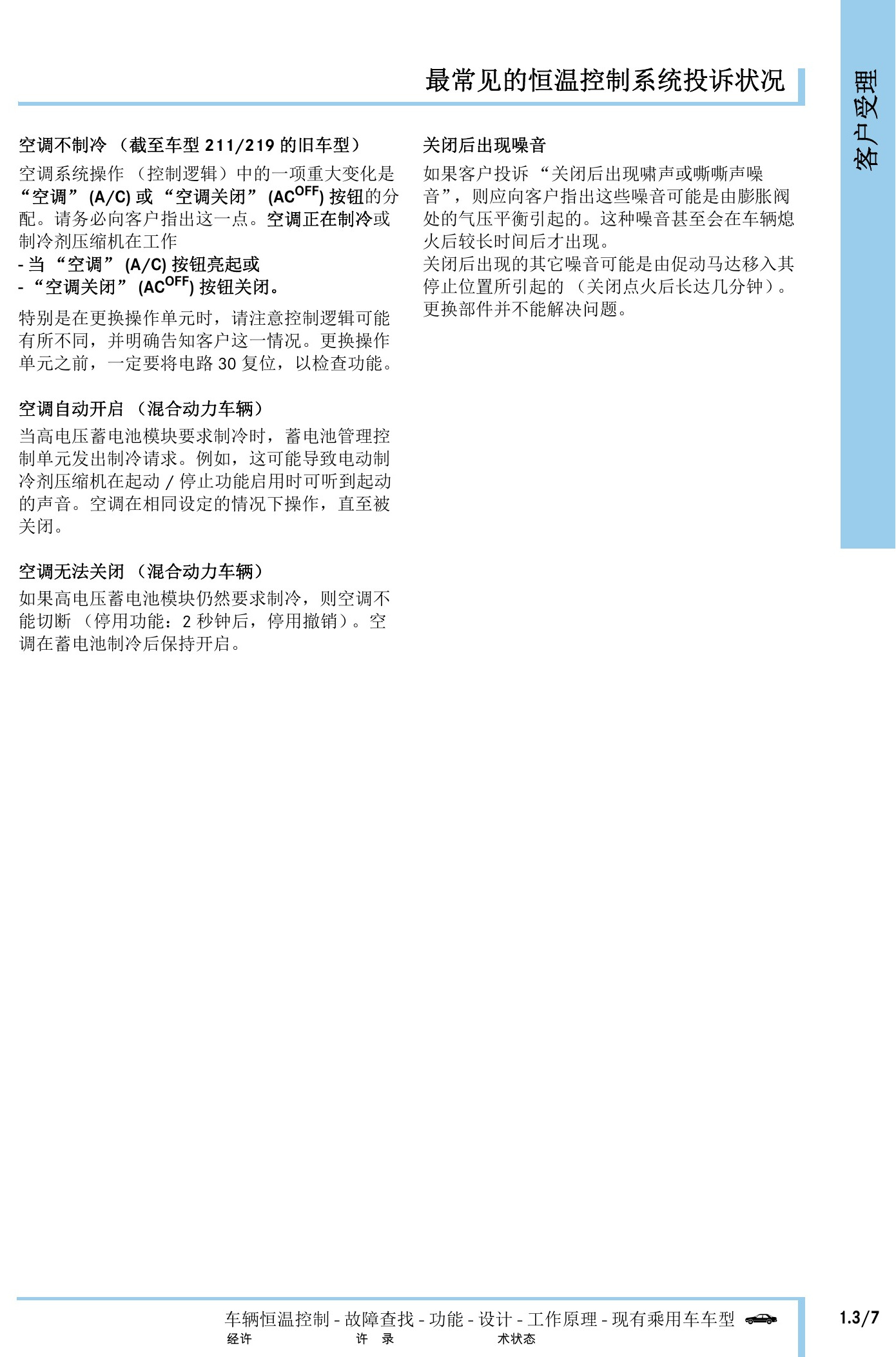

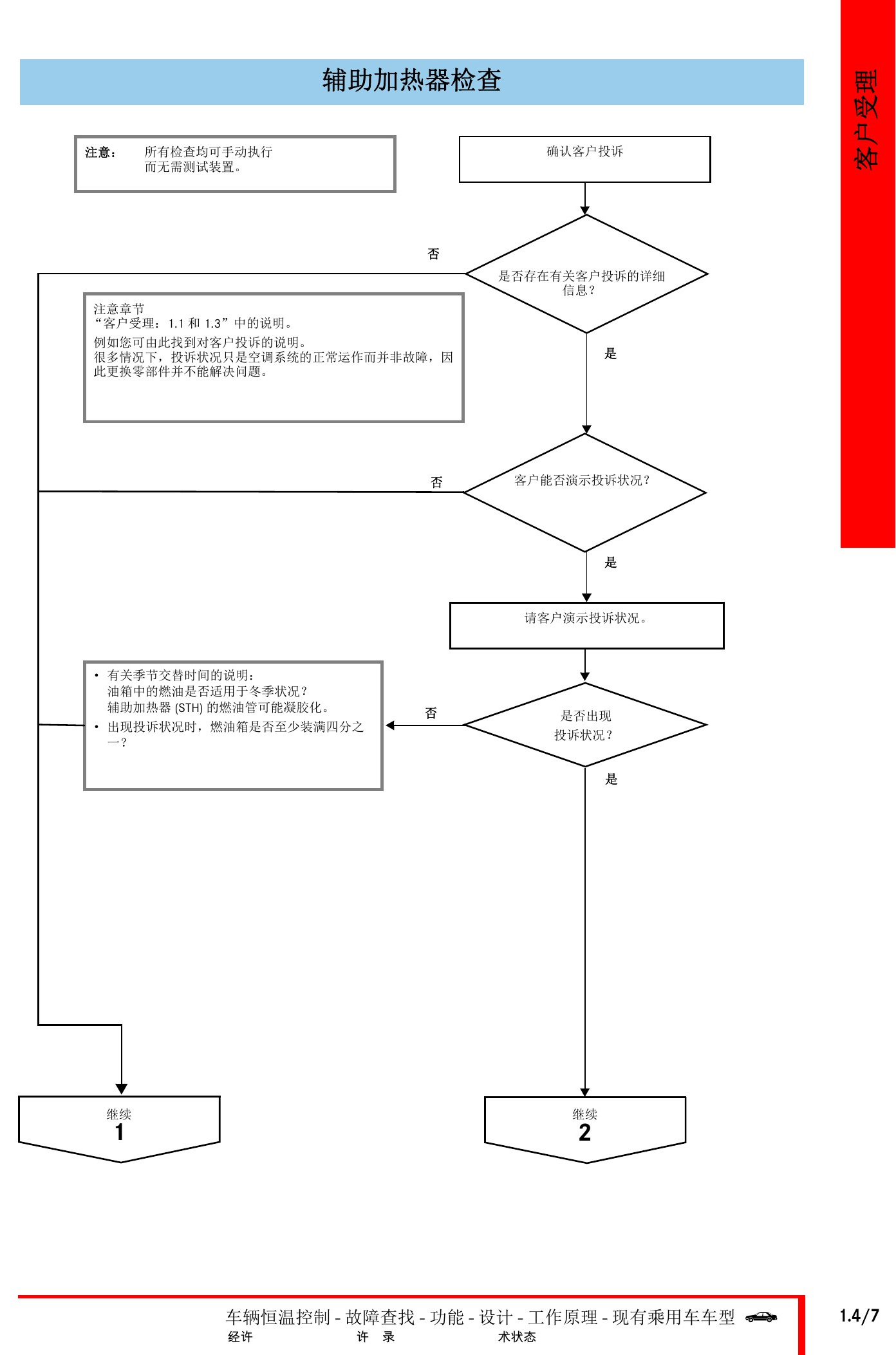

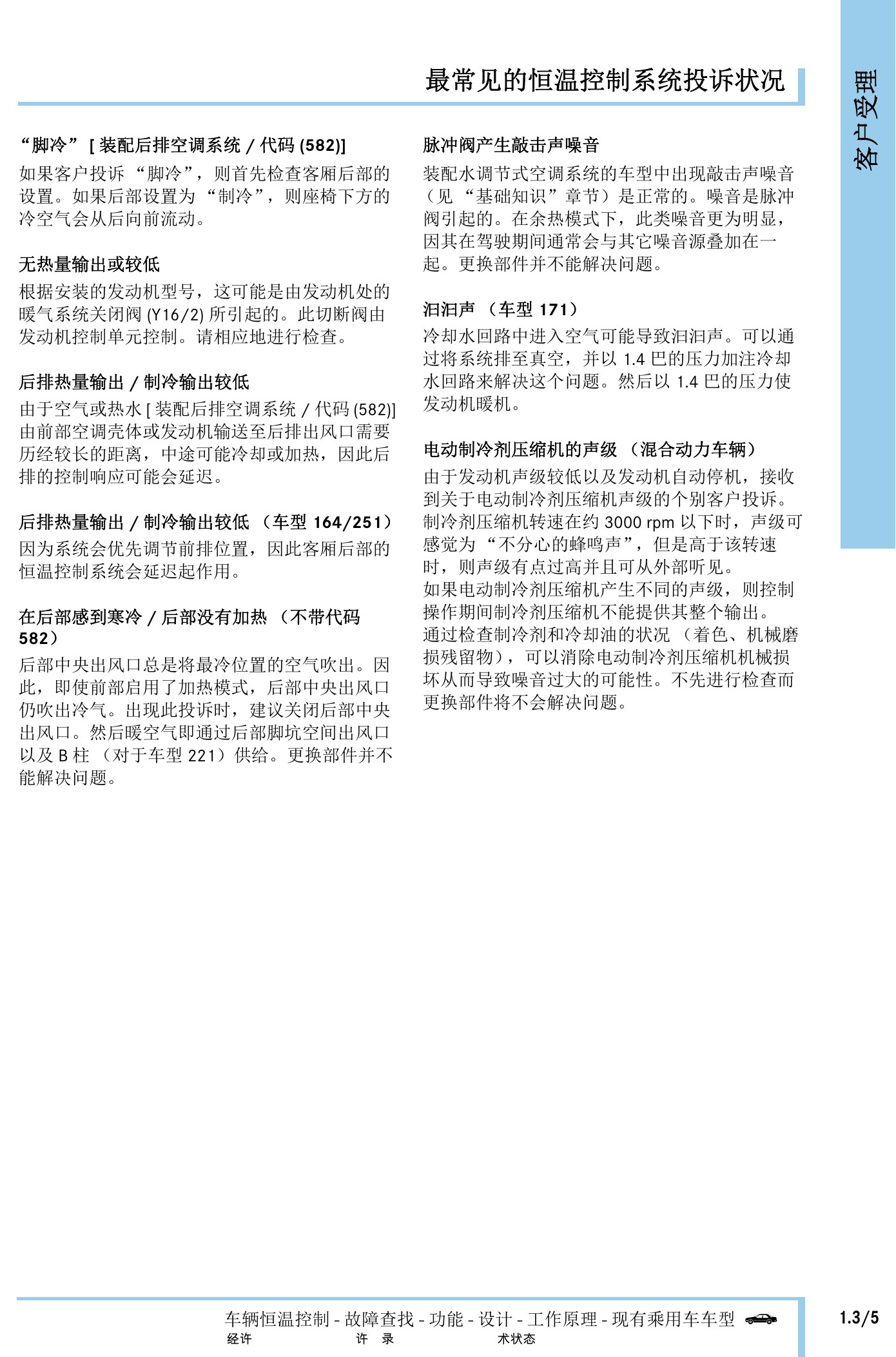

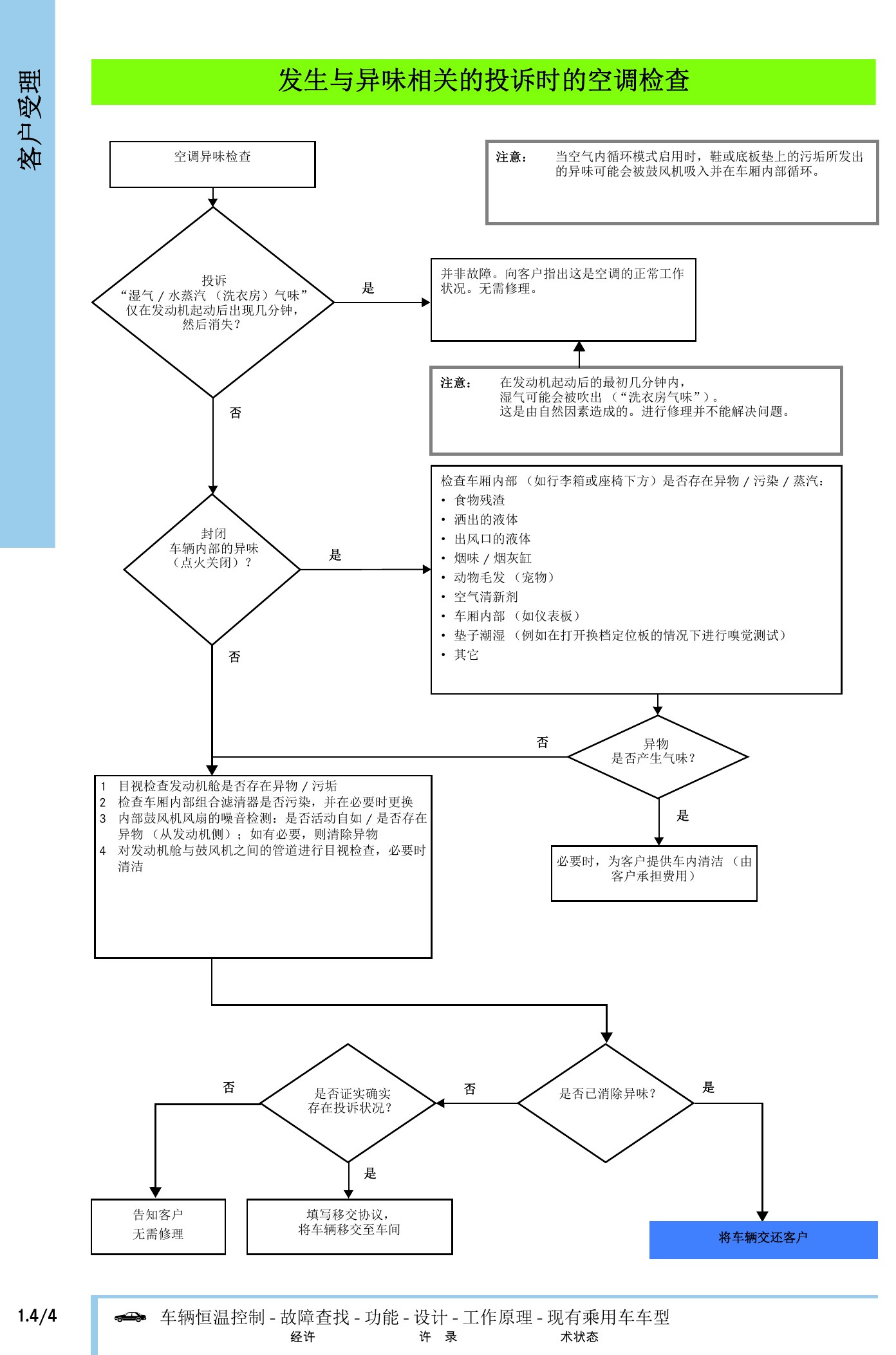

本部分包含车辆恒温控制和辅助加热器受理记录，结雾、异味、噪音、温差及功能投诉背景，并给出空调与辅助加热器的受理检查表。

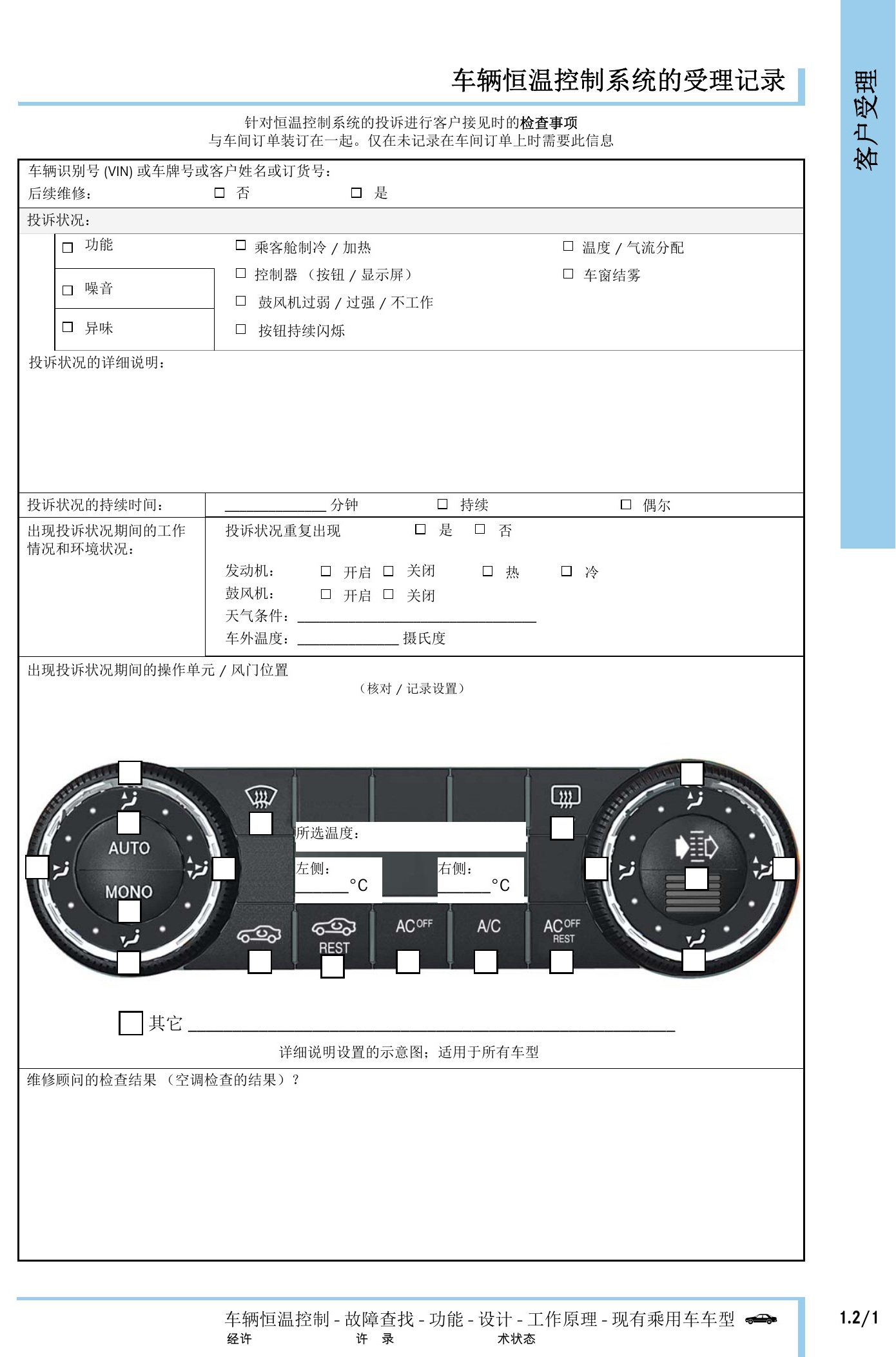

奔驰车辆恒温控制技术指南原第7页。
奔驰车辆恒温控制技术指南原第8页。
奔驰车辆恒温控制技术指南原第9页。
奔驰车辆恒温控制技术指南原第10页。
奔驰车辆恒温控制技术指南原第11页。

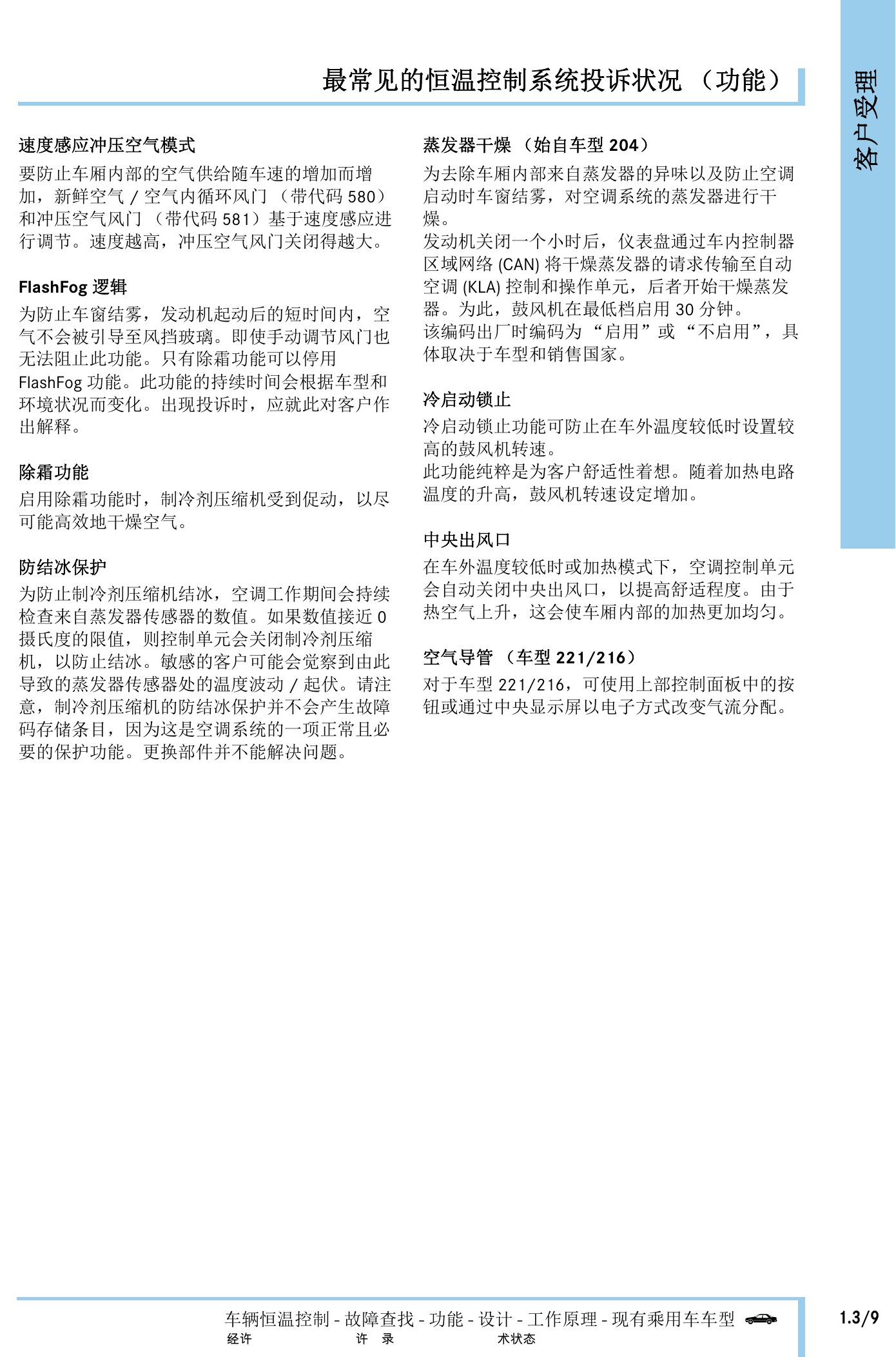

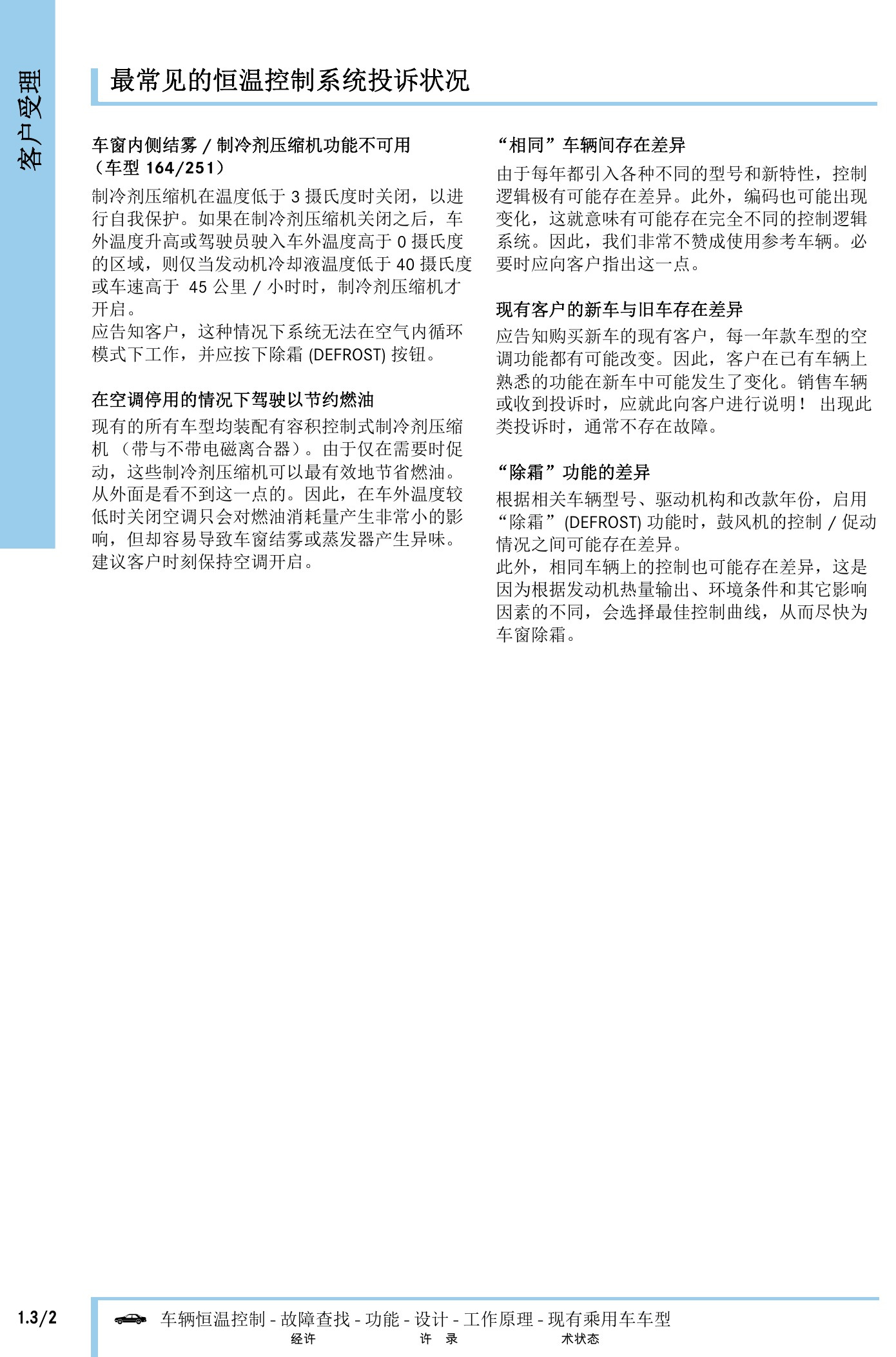

奔驰车辆恒温控制技术指南原第12页。
奔驰车辆恒温控制技术指南原第13页。
奔驰车辆恒温控制技术指南原第14页。

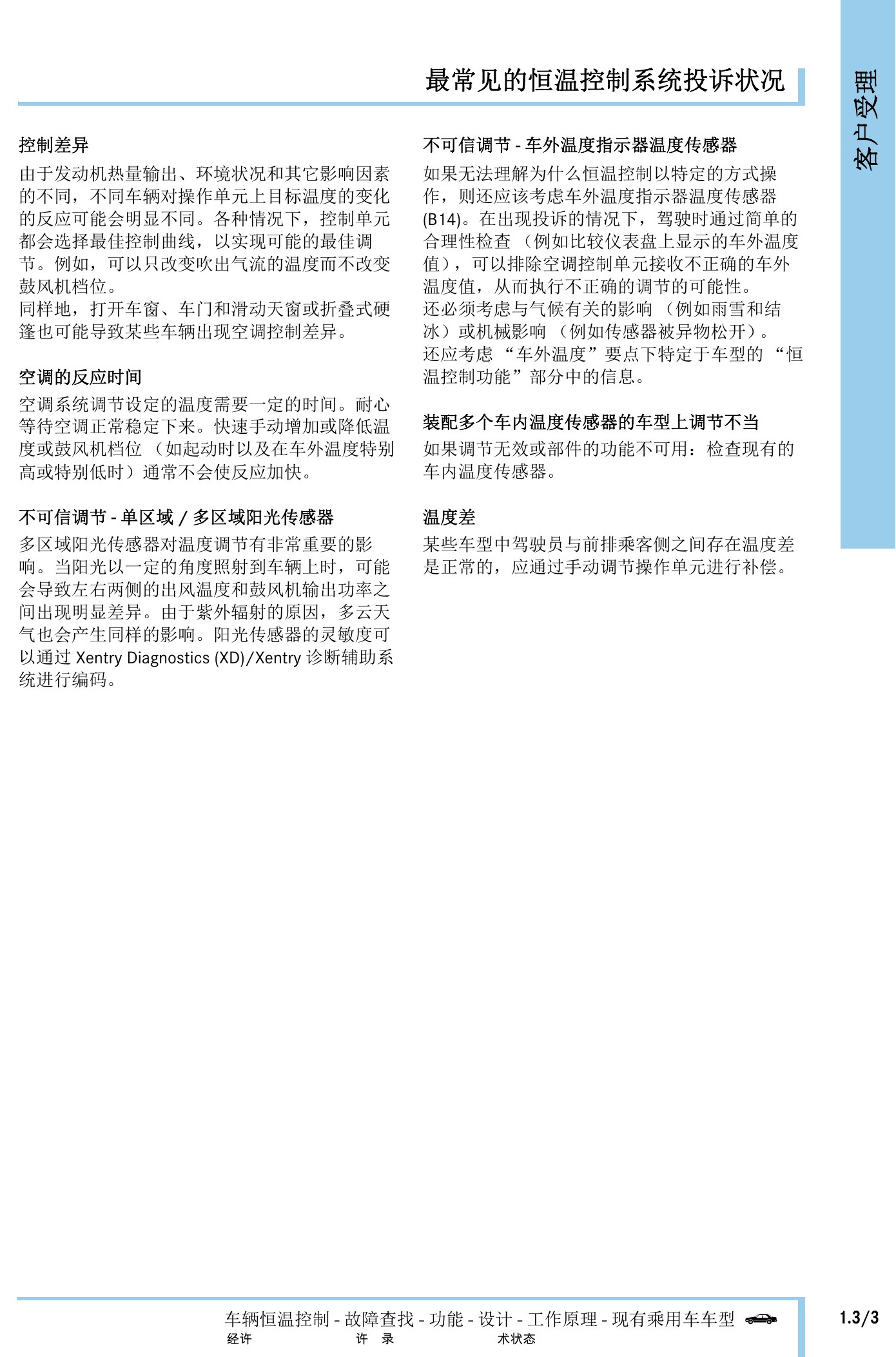

奔驰车辆恒温控制技术指南原第15页。

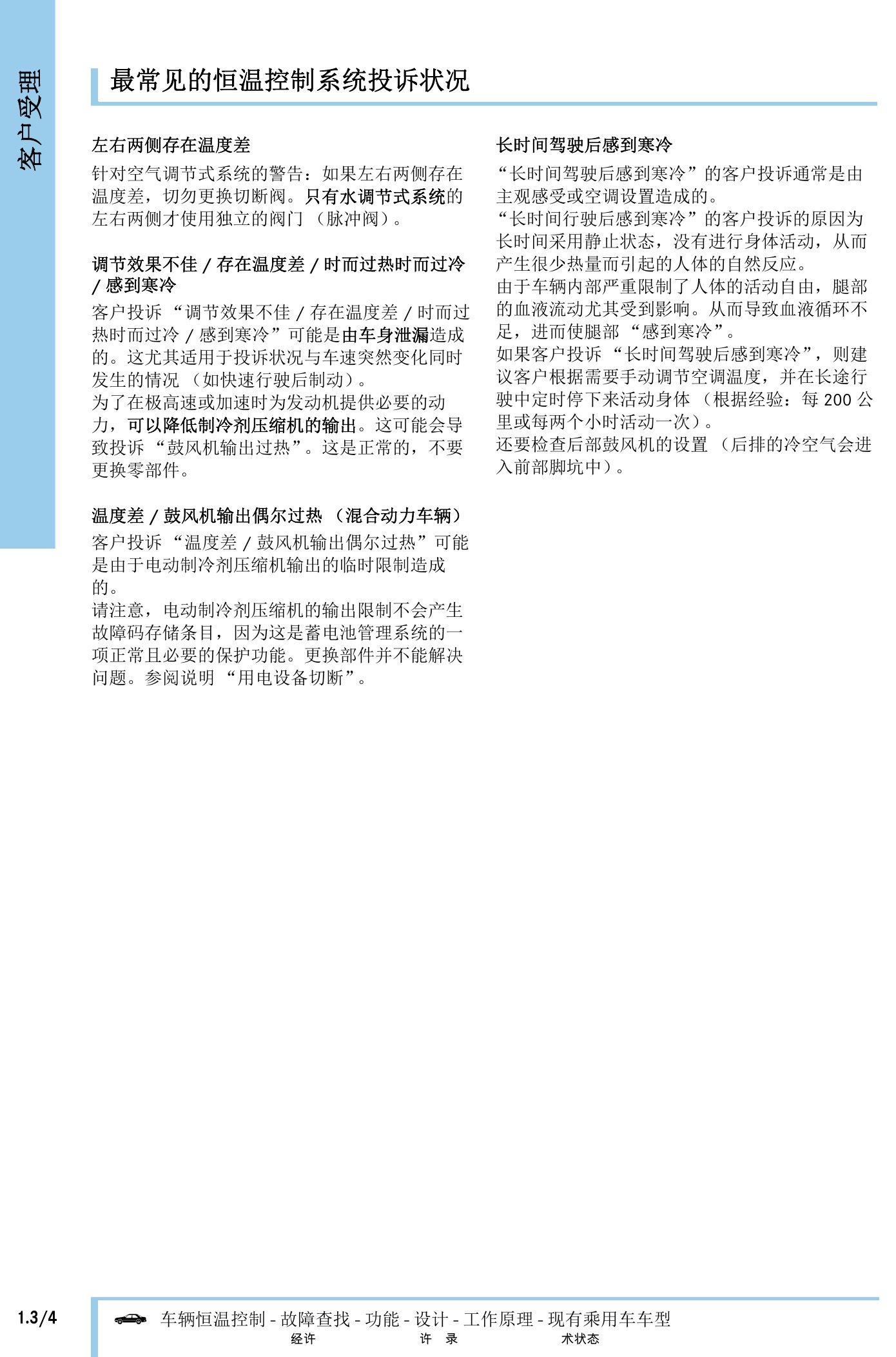

奔驰车辆恒温控制技术指南原第16页。
奔驰车辆恒温控制技术指南原第17页。
奔驰车辆恒温控制技术指南原第18页。
奔驰车辆恒温控制技术指南原第19页。
奔驰车辆恒温控制技术指南原第20页。
奔驰车辆恒温控制技术指南原第21页。
奔驰车辆恒温控制技术指南原第22页。
奔驰车辆恒温控制技术指南原第23页。
奔驰车辆恒温控制技术指南原第24页。

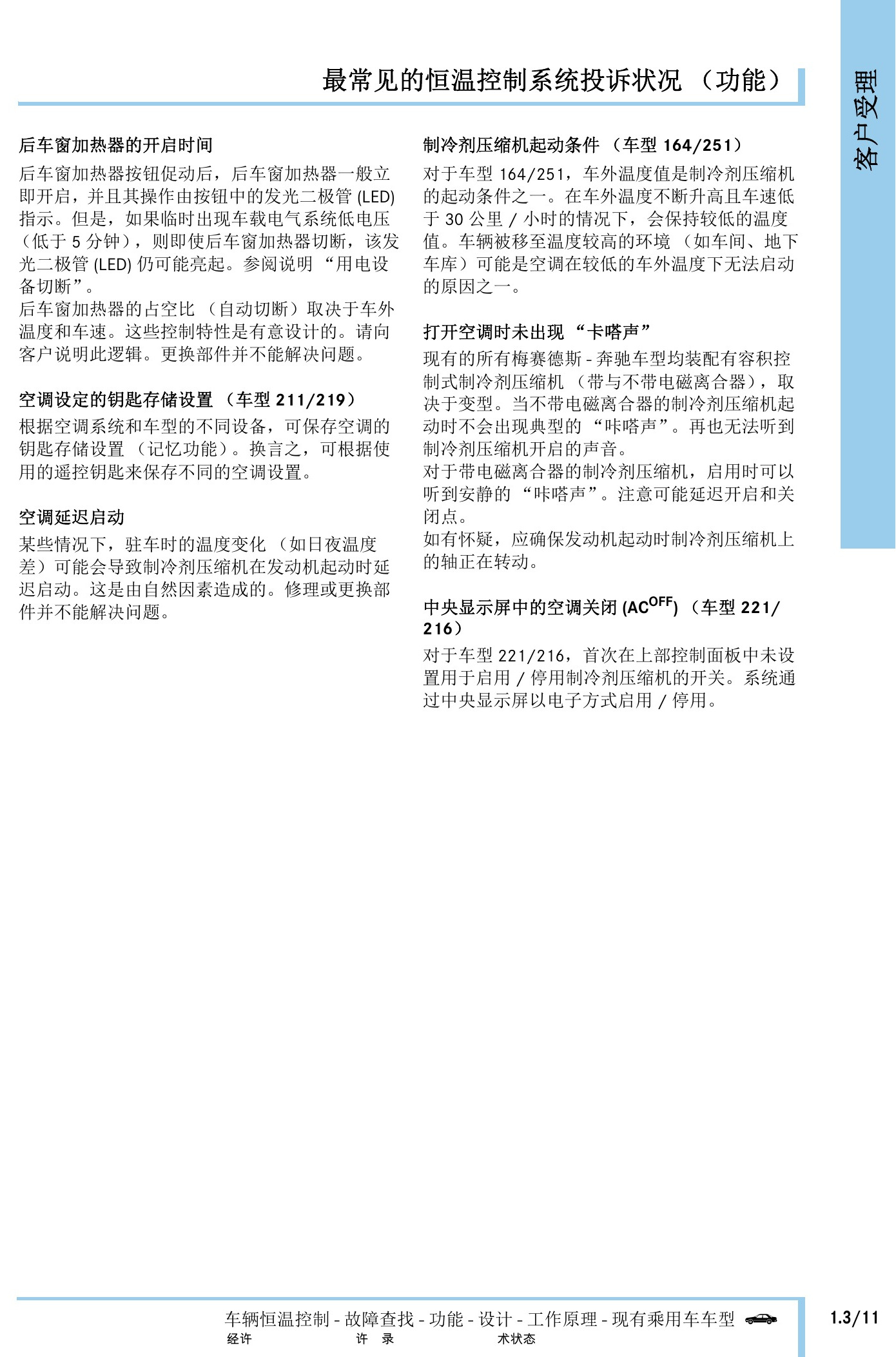

奔驰车辆恒温控制技术指南原第25页。
奔驰车辆恒温控制技术指南原第26页。

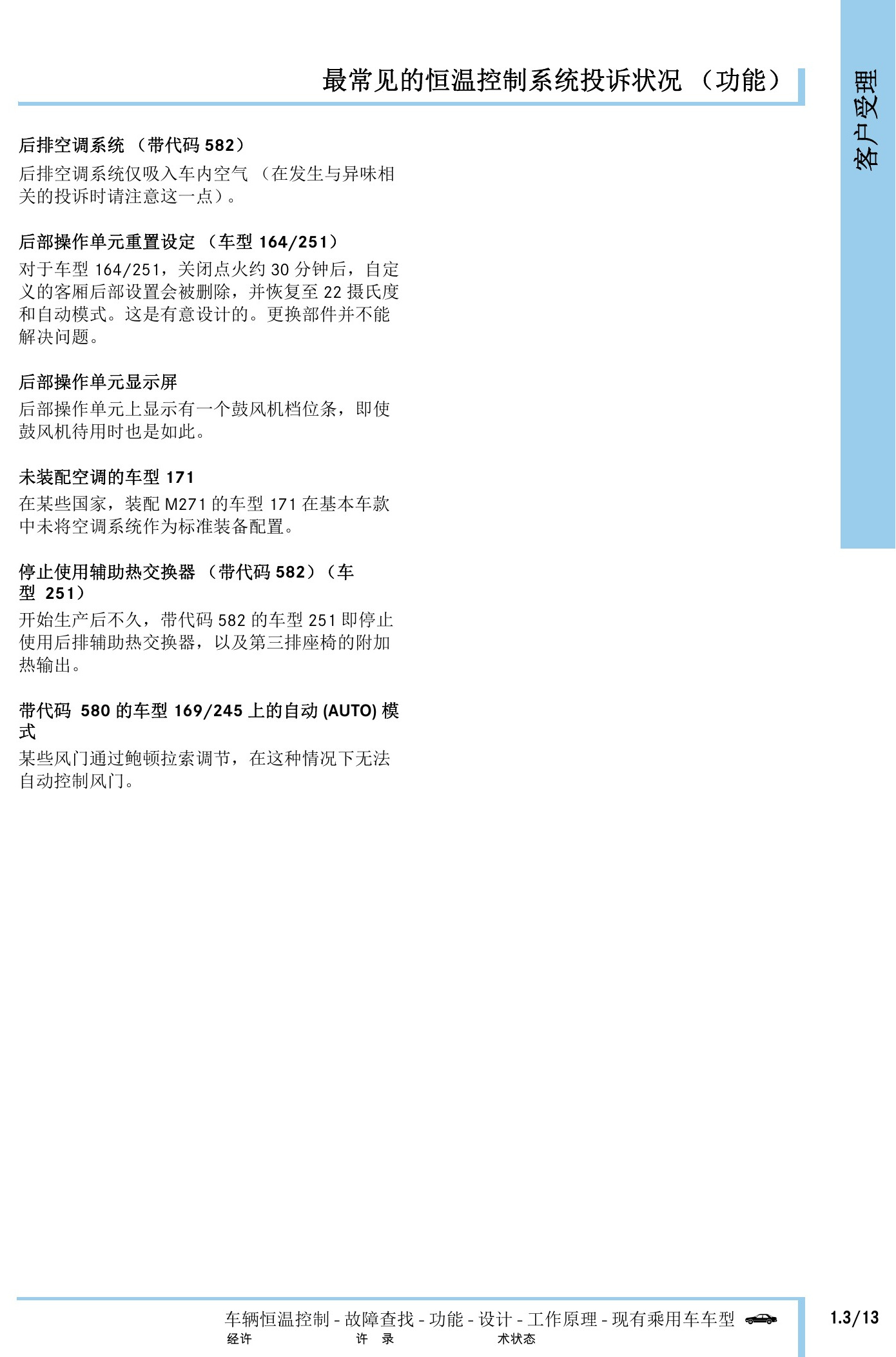

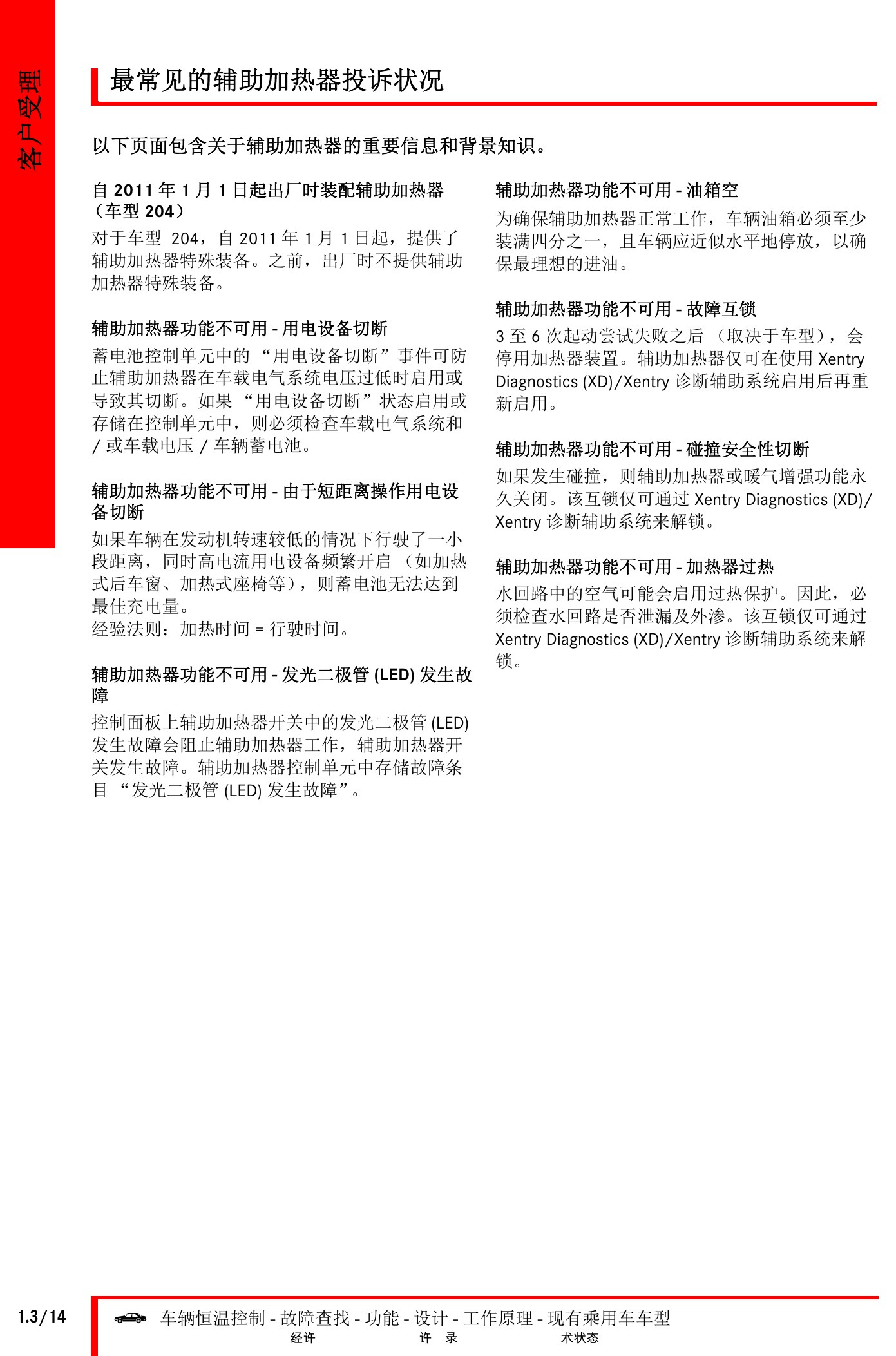

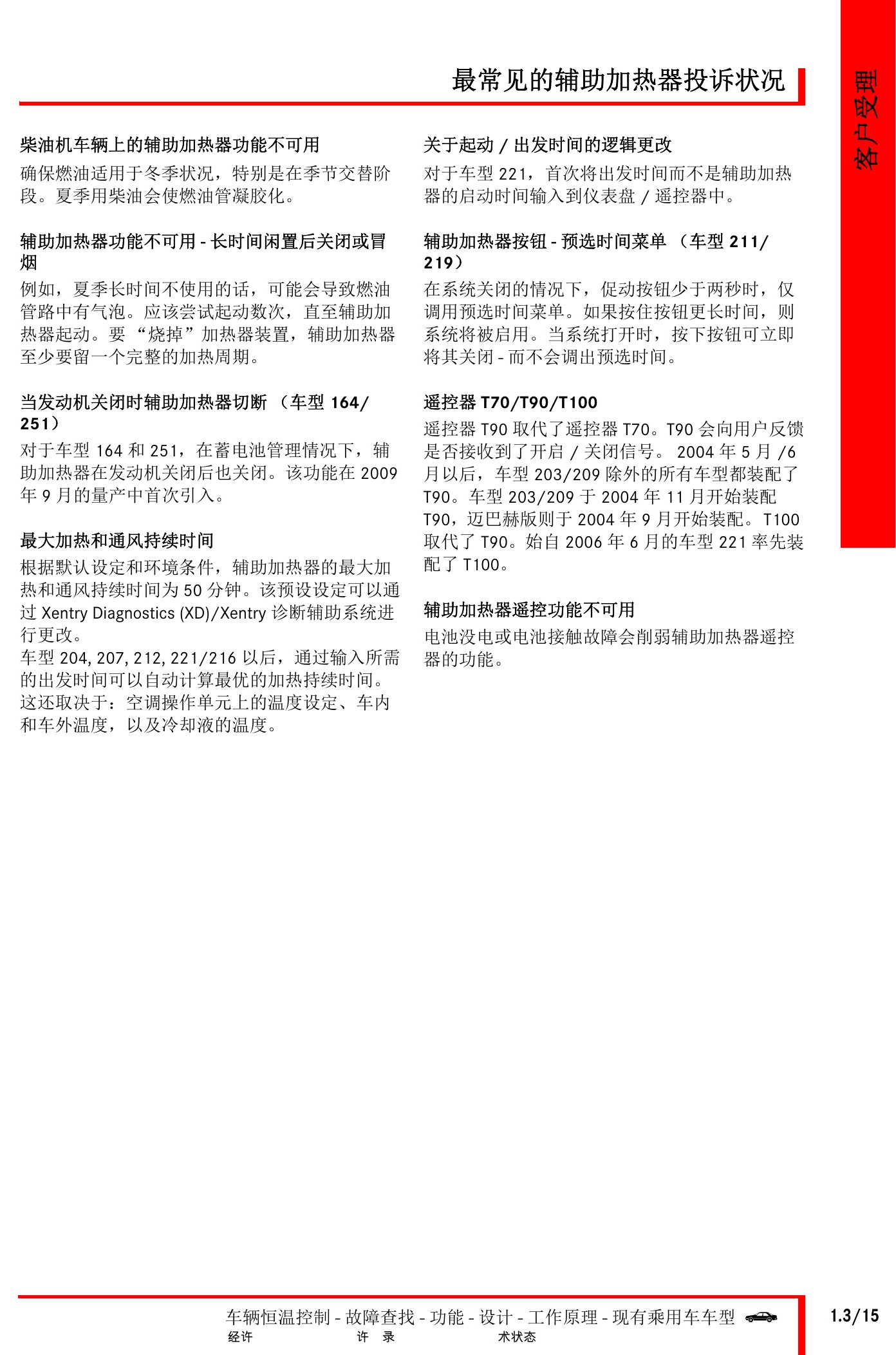

奔驰车辆恒温控制技术指南原第27页。
奔驰车辆恒温控制技术指南原第28页。
奔驰车辆恒温控制技术指南原第29页。

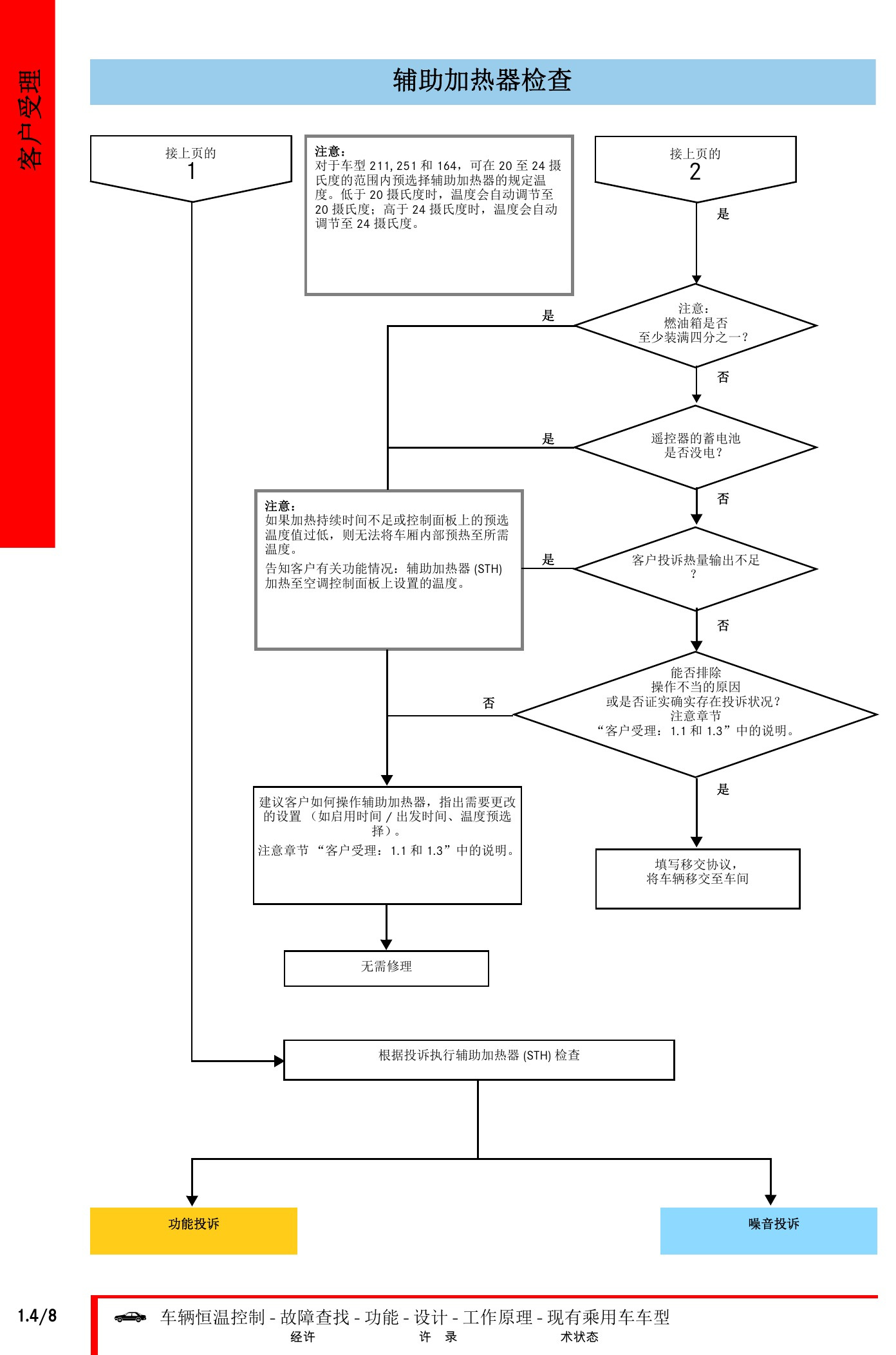

奔驰车辆恒温控制技术指南原第30页。
奔驰车辆恒温控制技术指南原第31页。

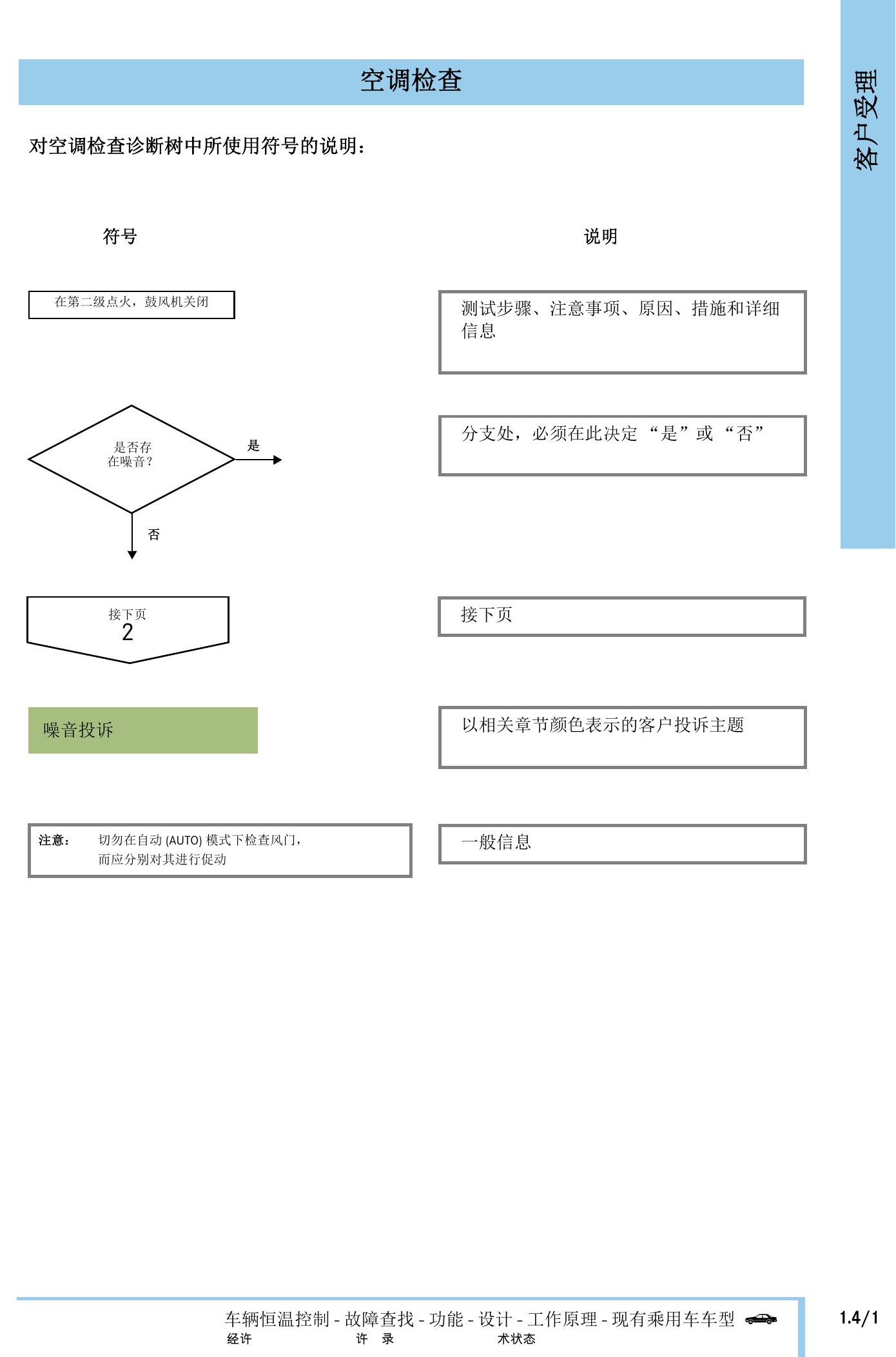

奔驰车辆恒温控制技术指南原第32页。

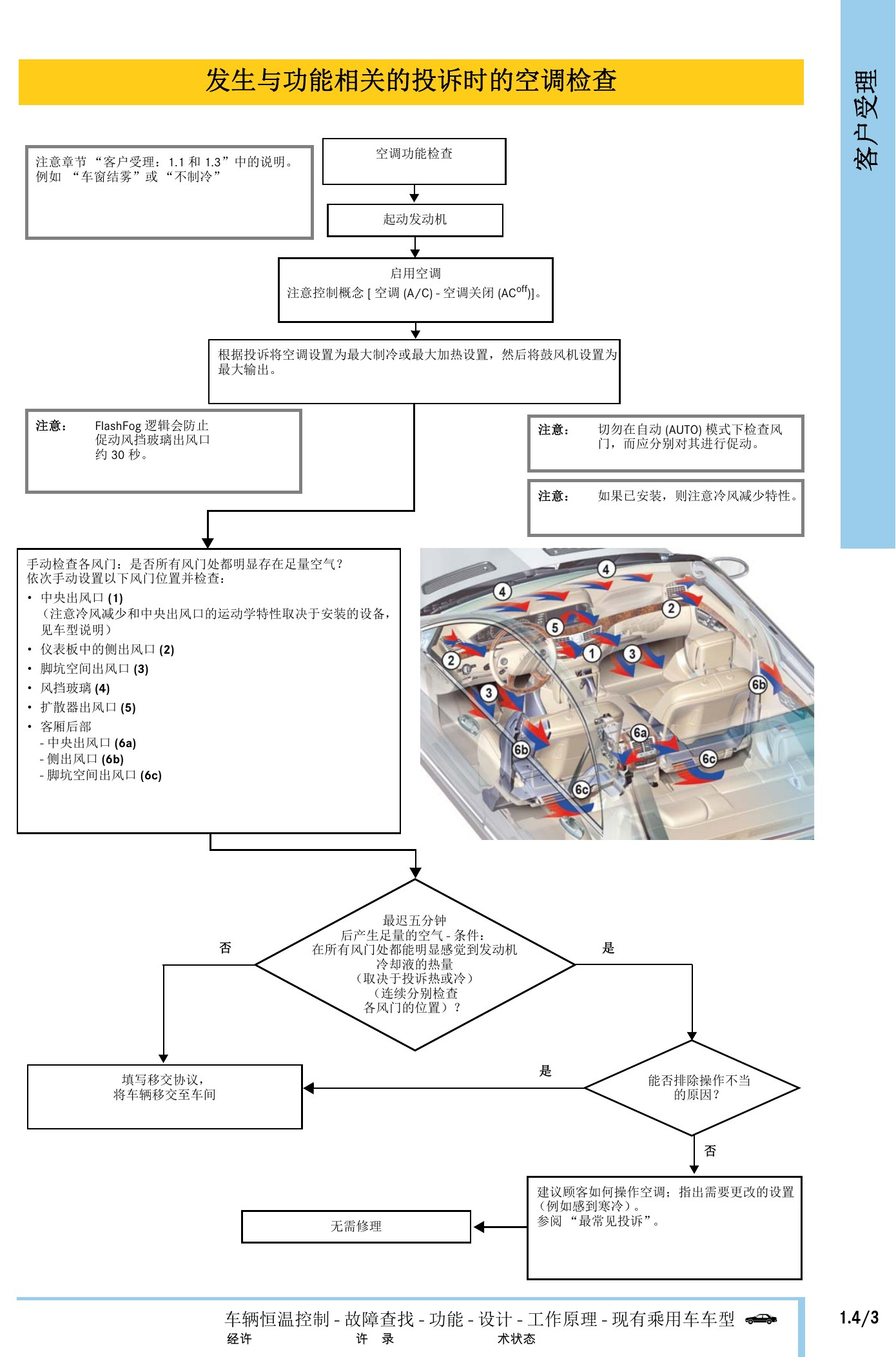

奔驰车辆恒温控制技术指南原第33页。
奔驰车辆恒温控制技术指南原第34页。
奔驰车辆恒温控制技术指南原第35页。
奔驰车辆恒温控制技术指南原第36页。

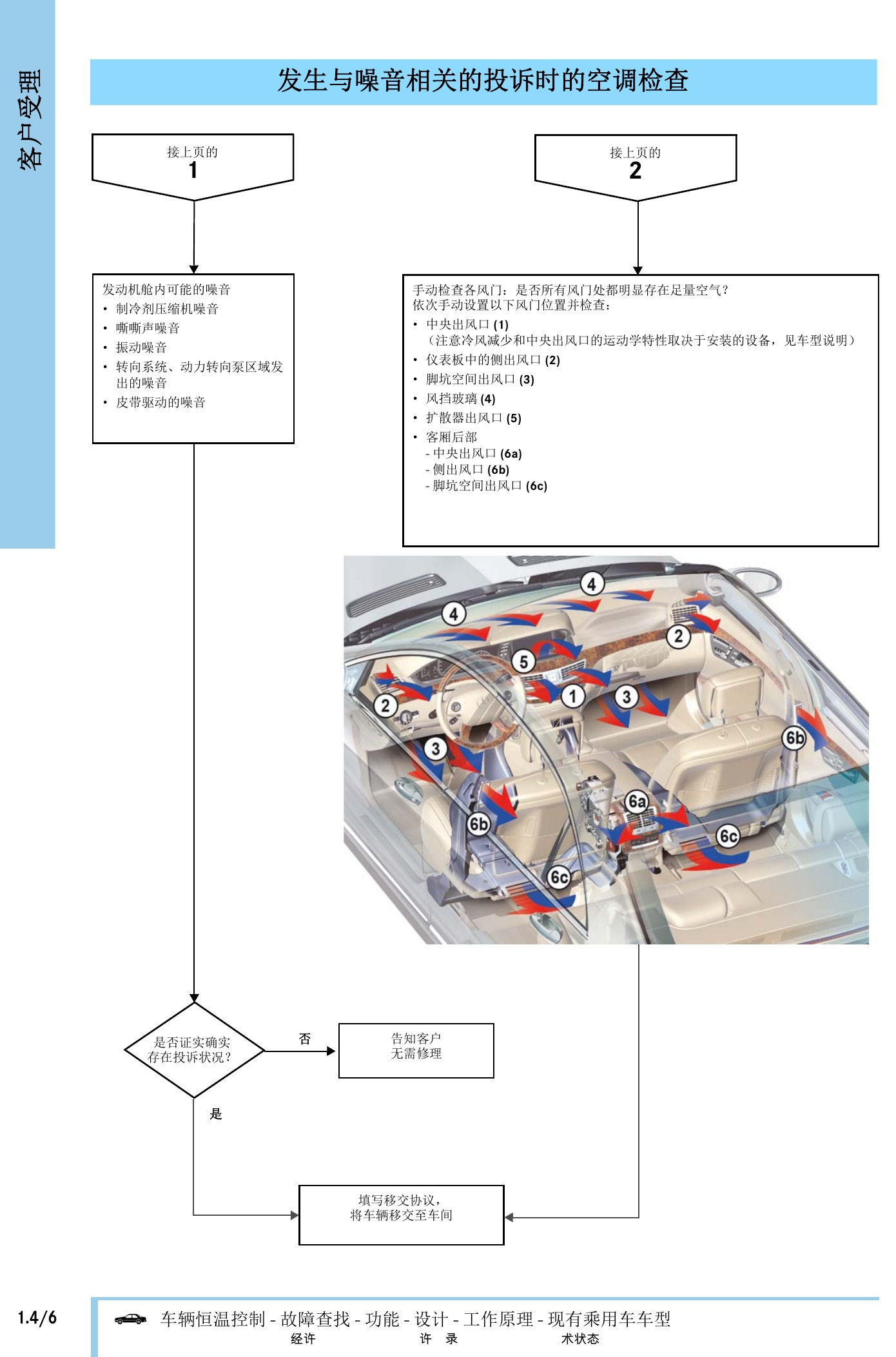

奔驰车辆恒温控制技术指南原第37页。

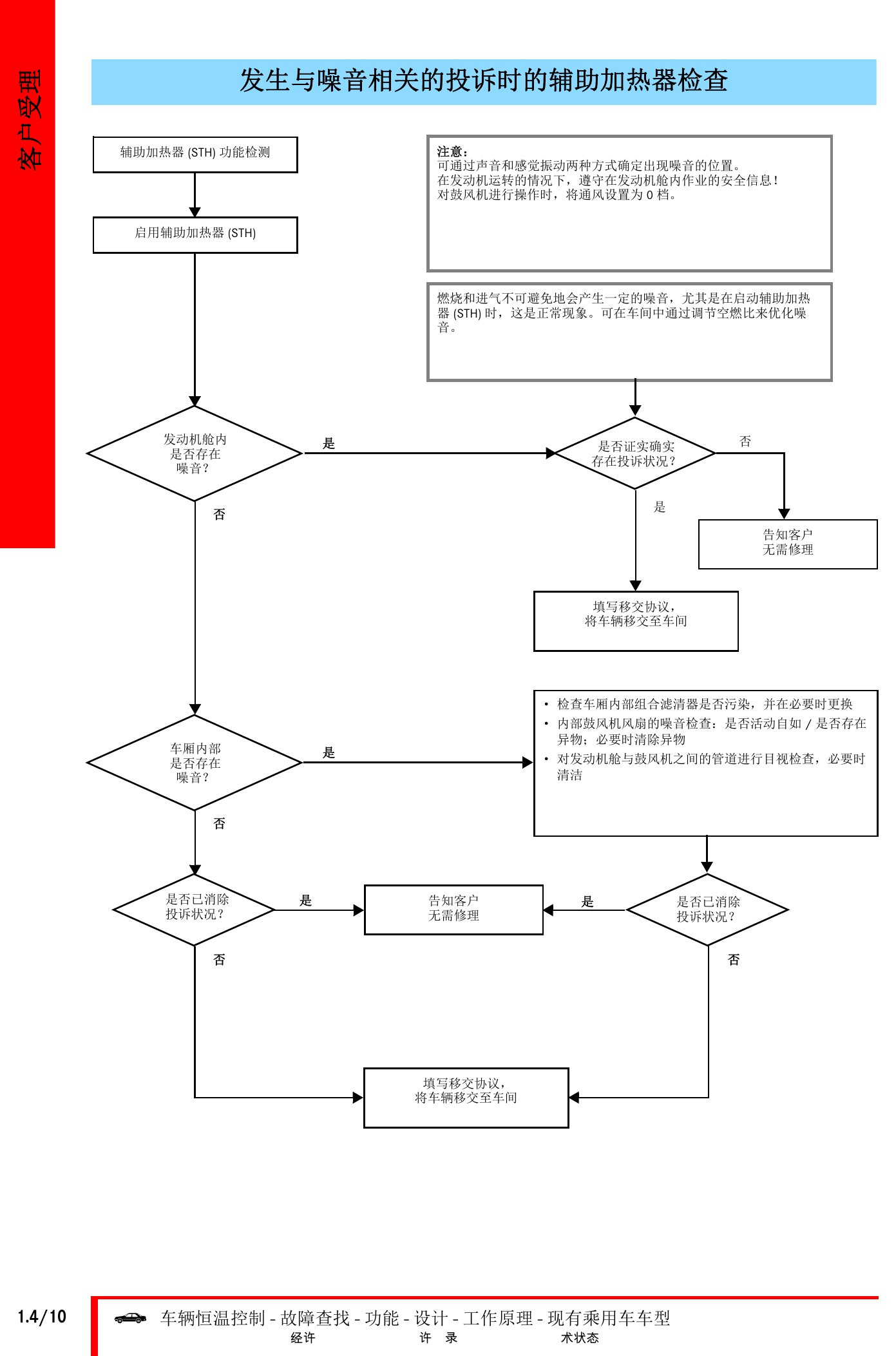

奔驰车辆恒温控制技术指南原第38页。

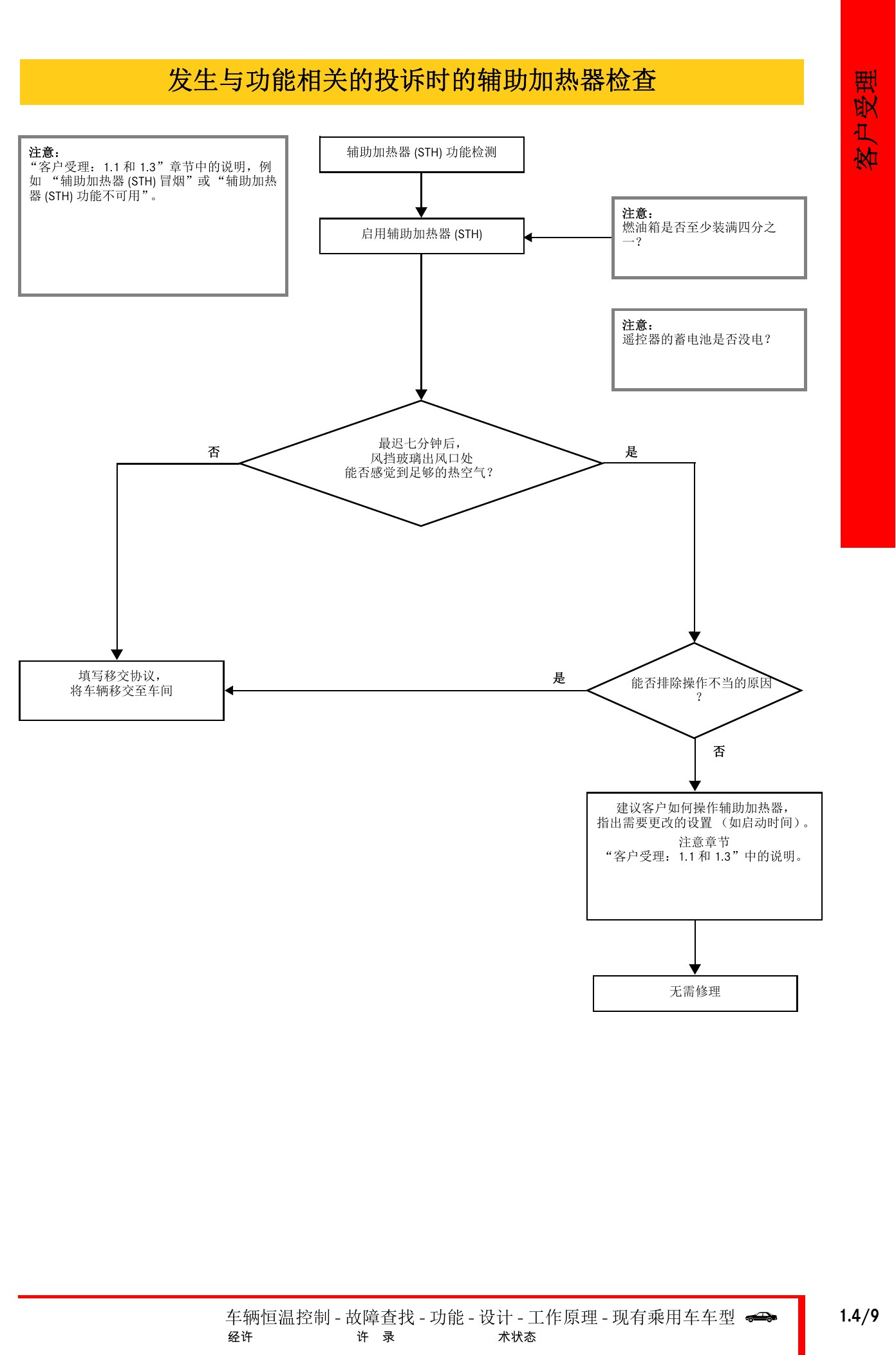

奔驰车辆恒温控制技术指南原第39页。
奔驰车辆恒温控制技术指南原第40页。

三、车间详细信息与修理提示

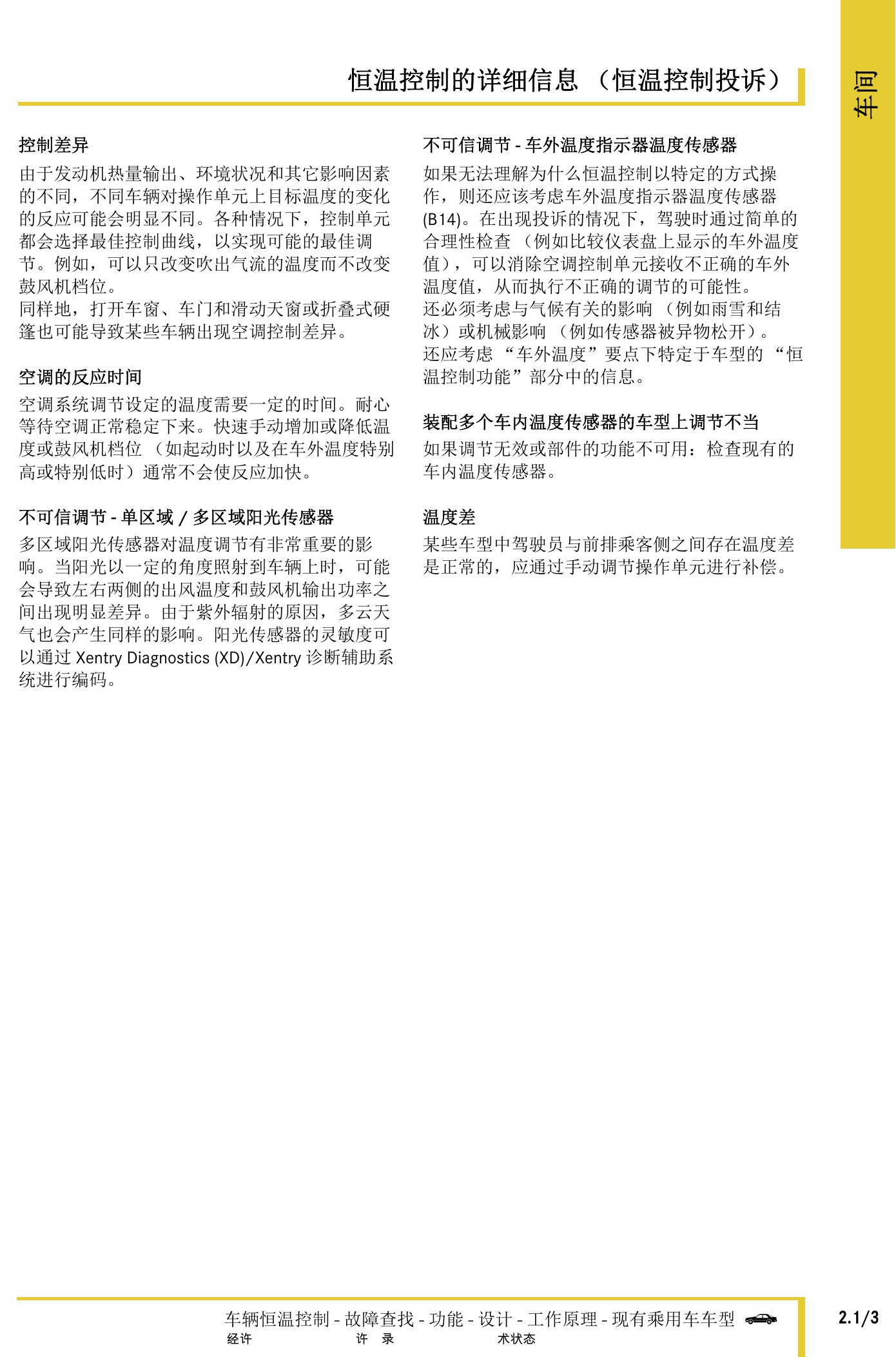

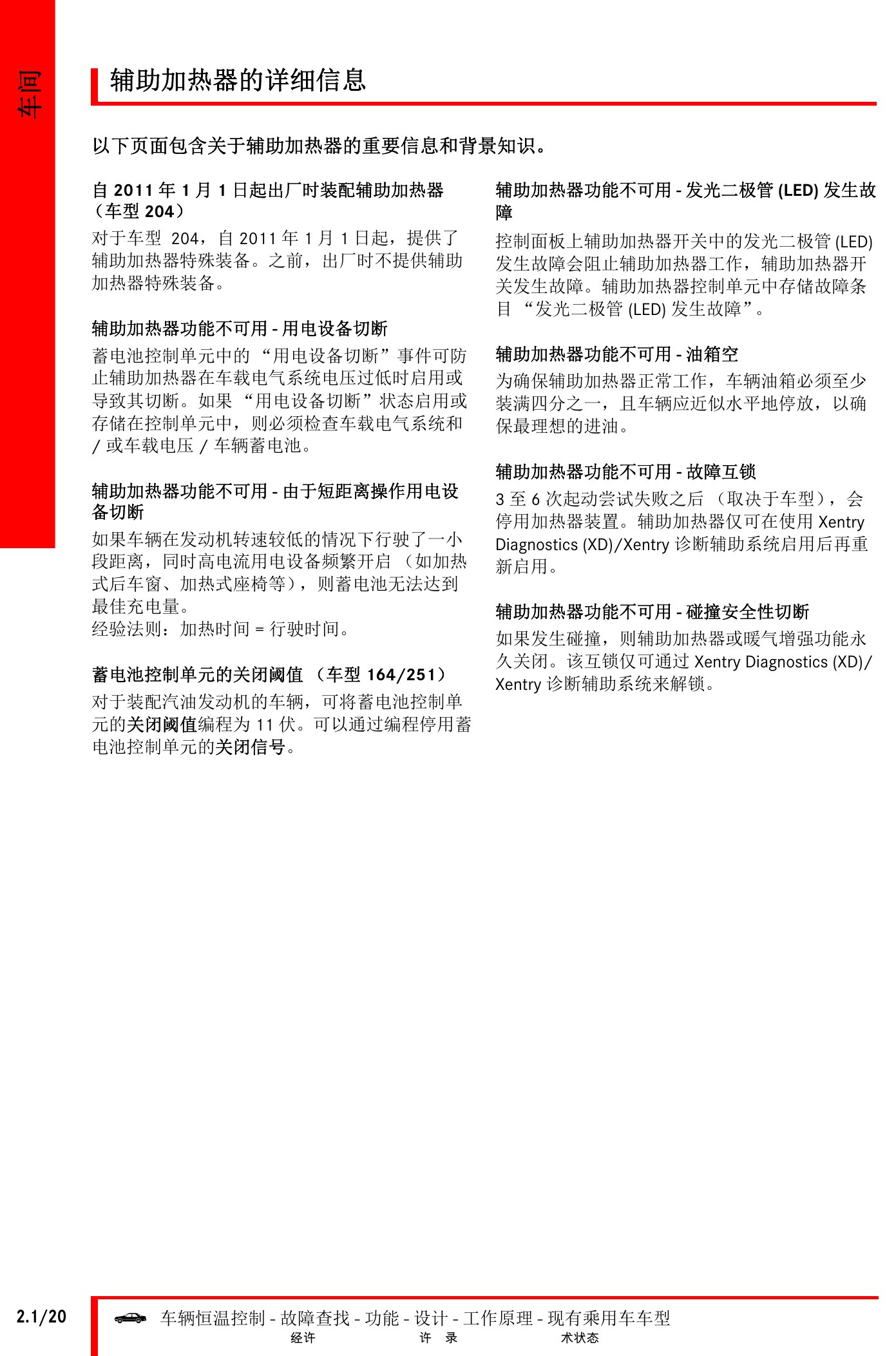

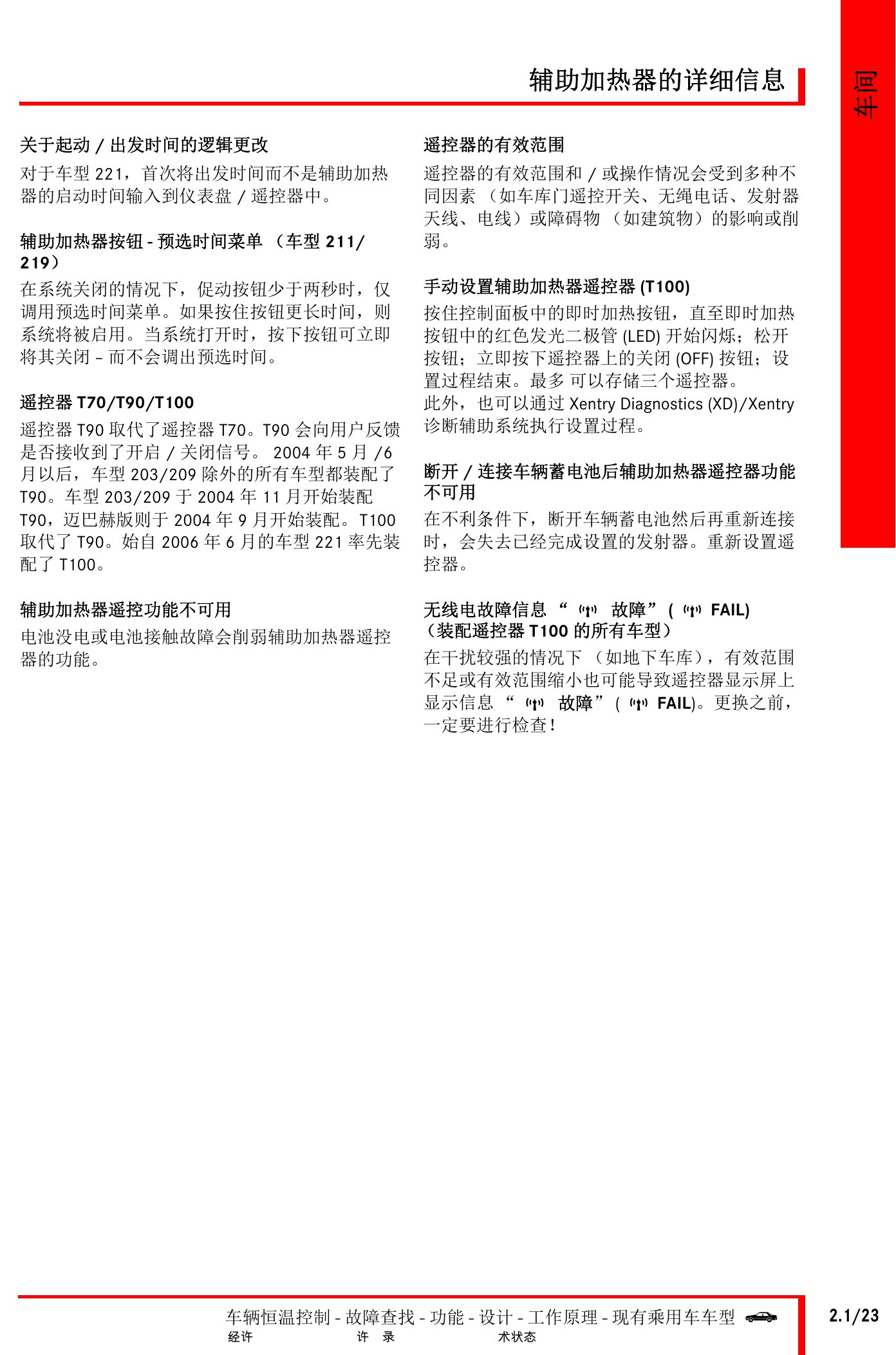

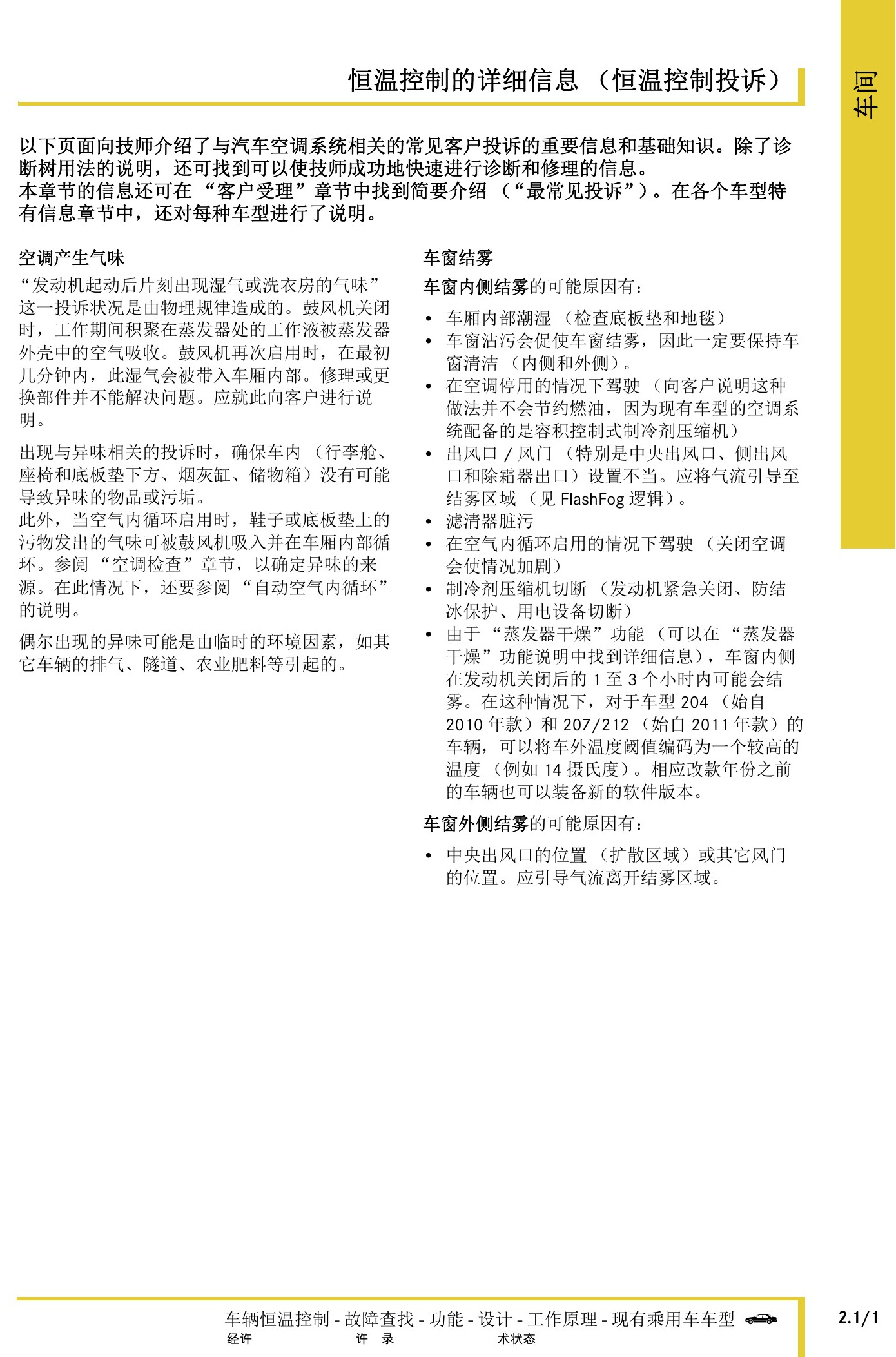

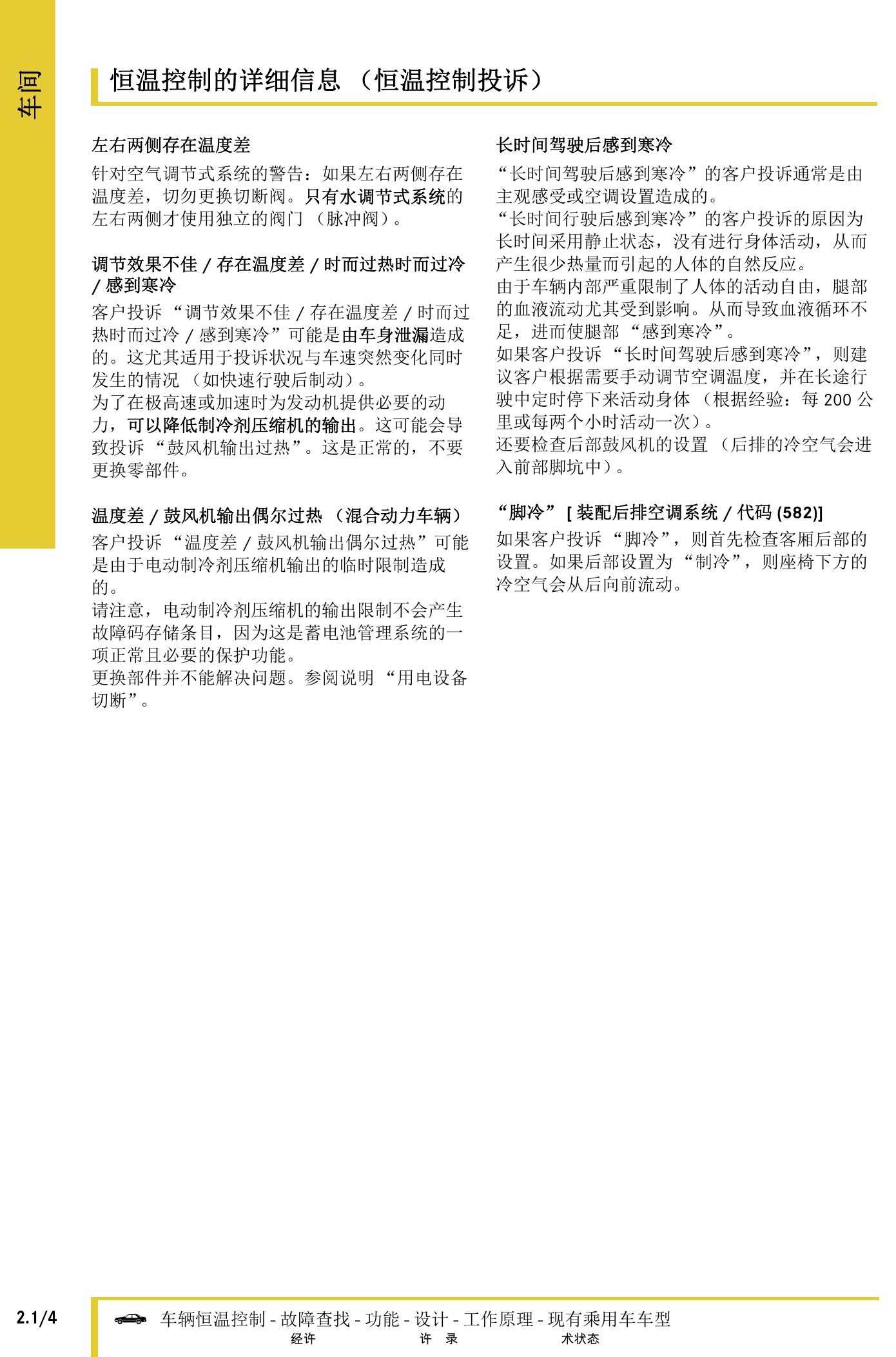

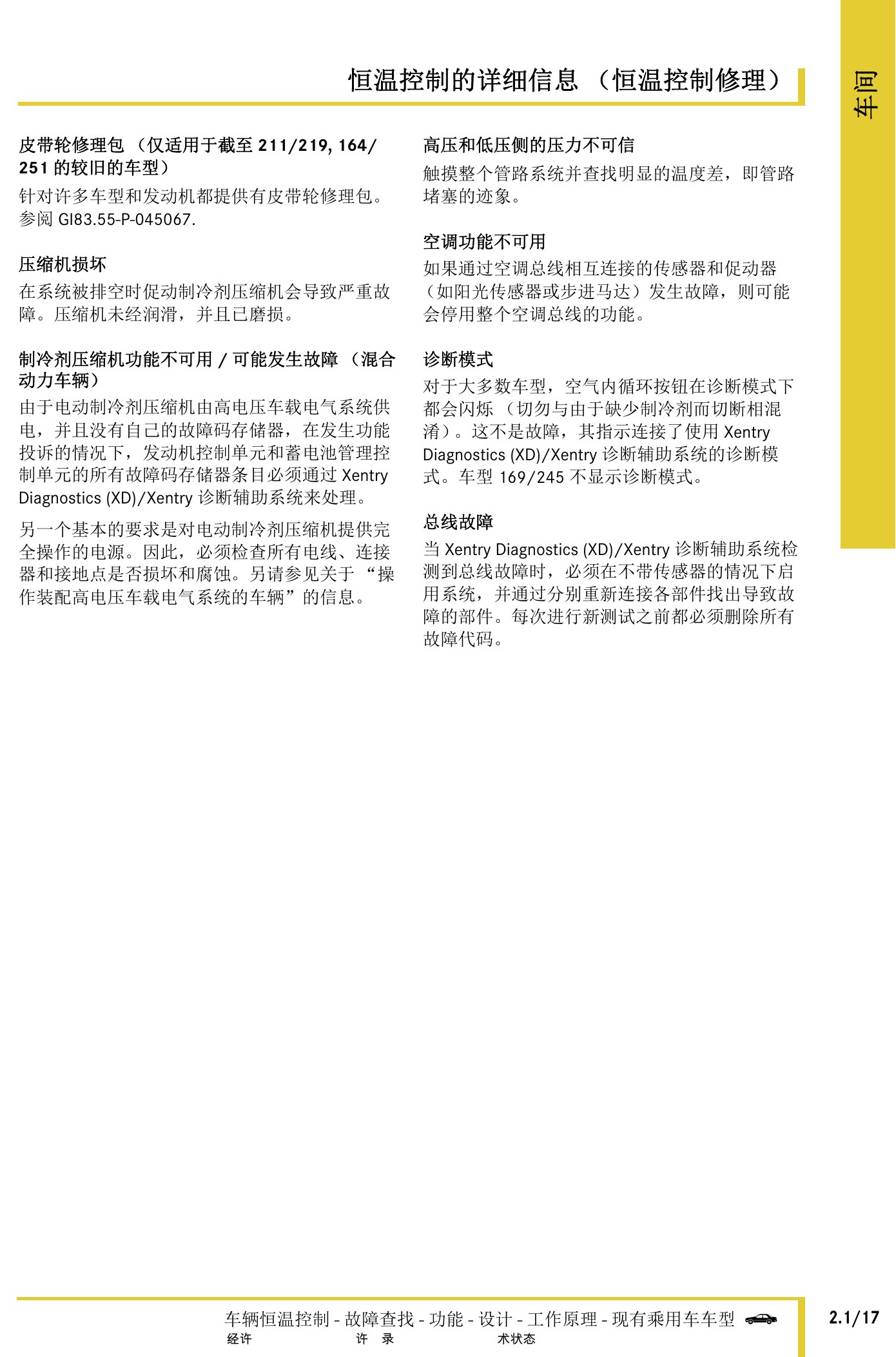

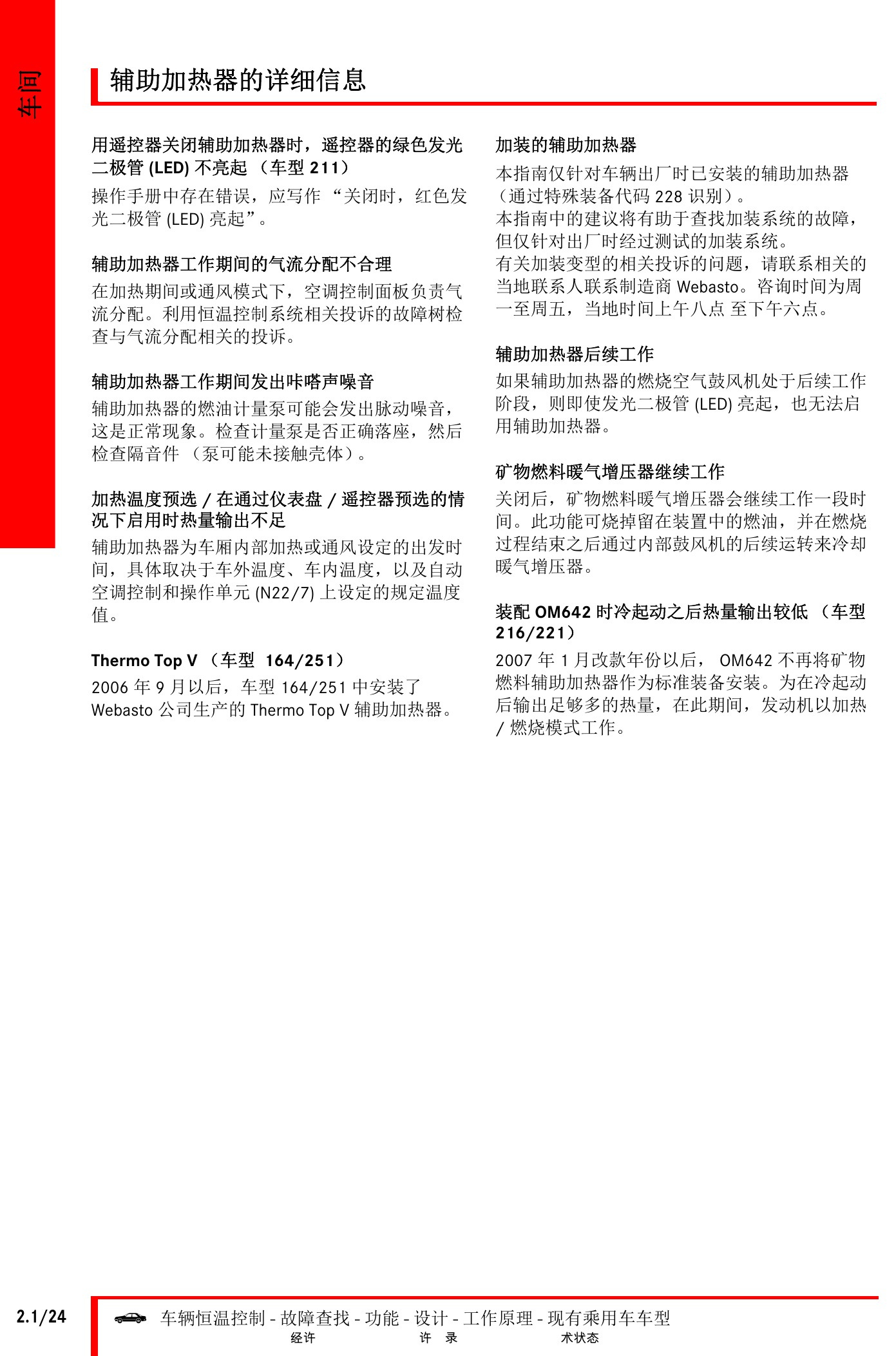

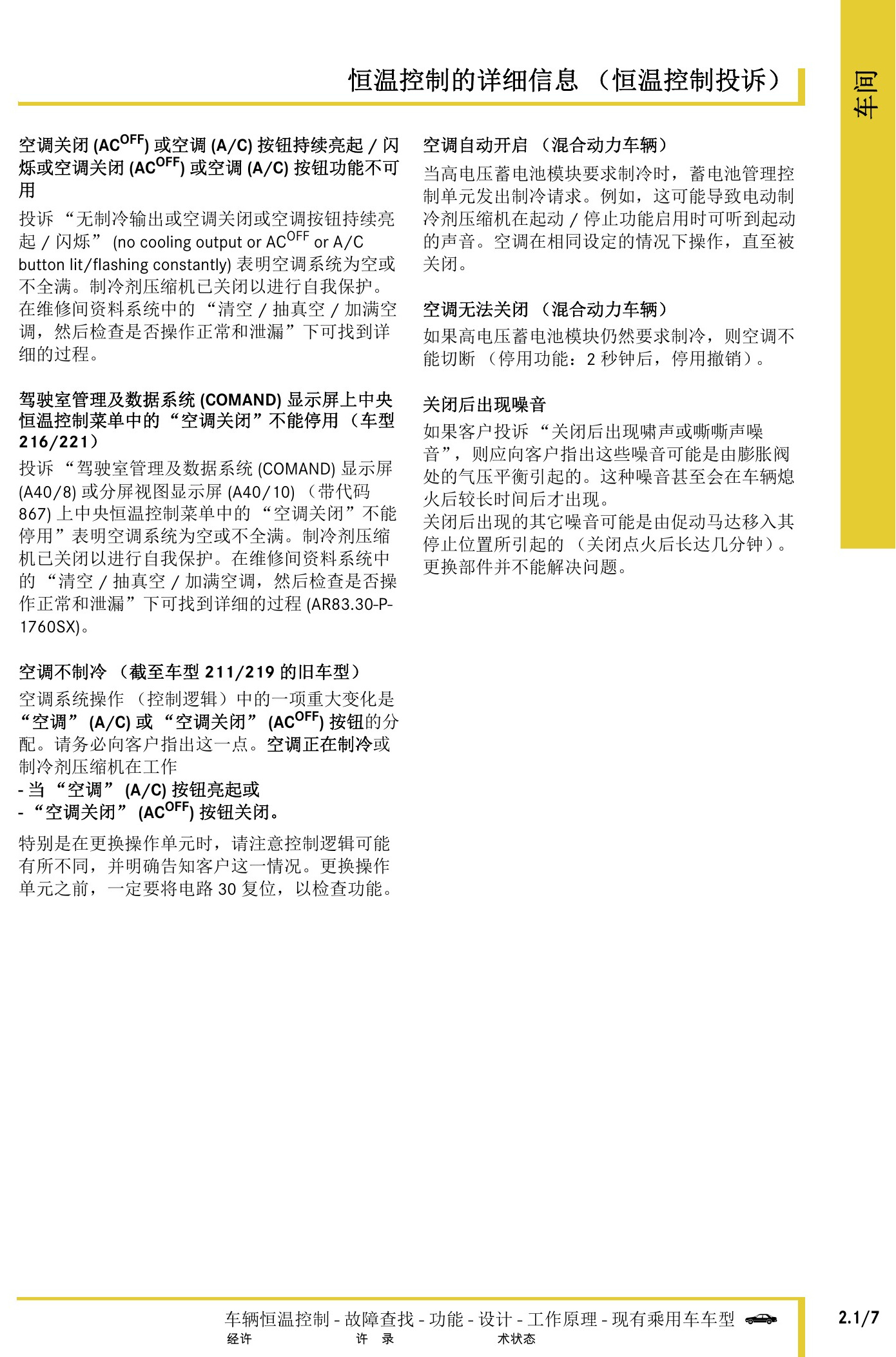

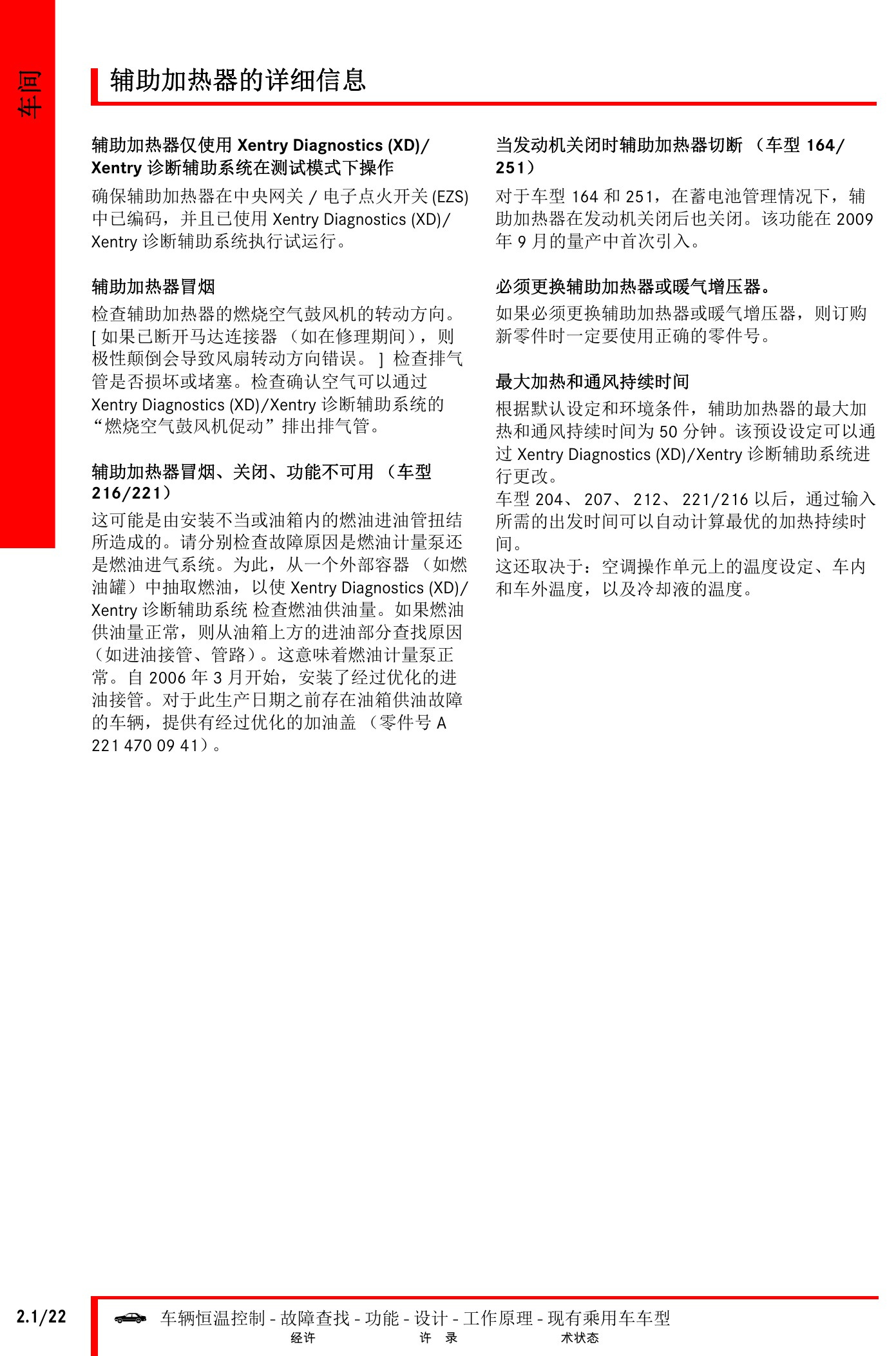

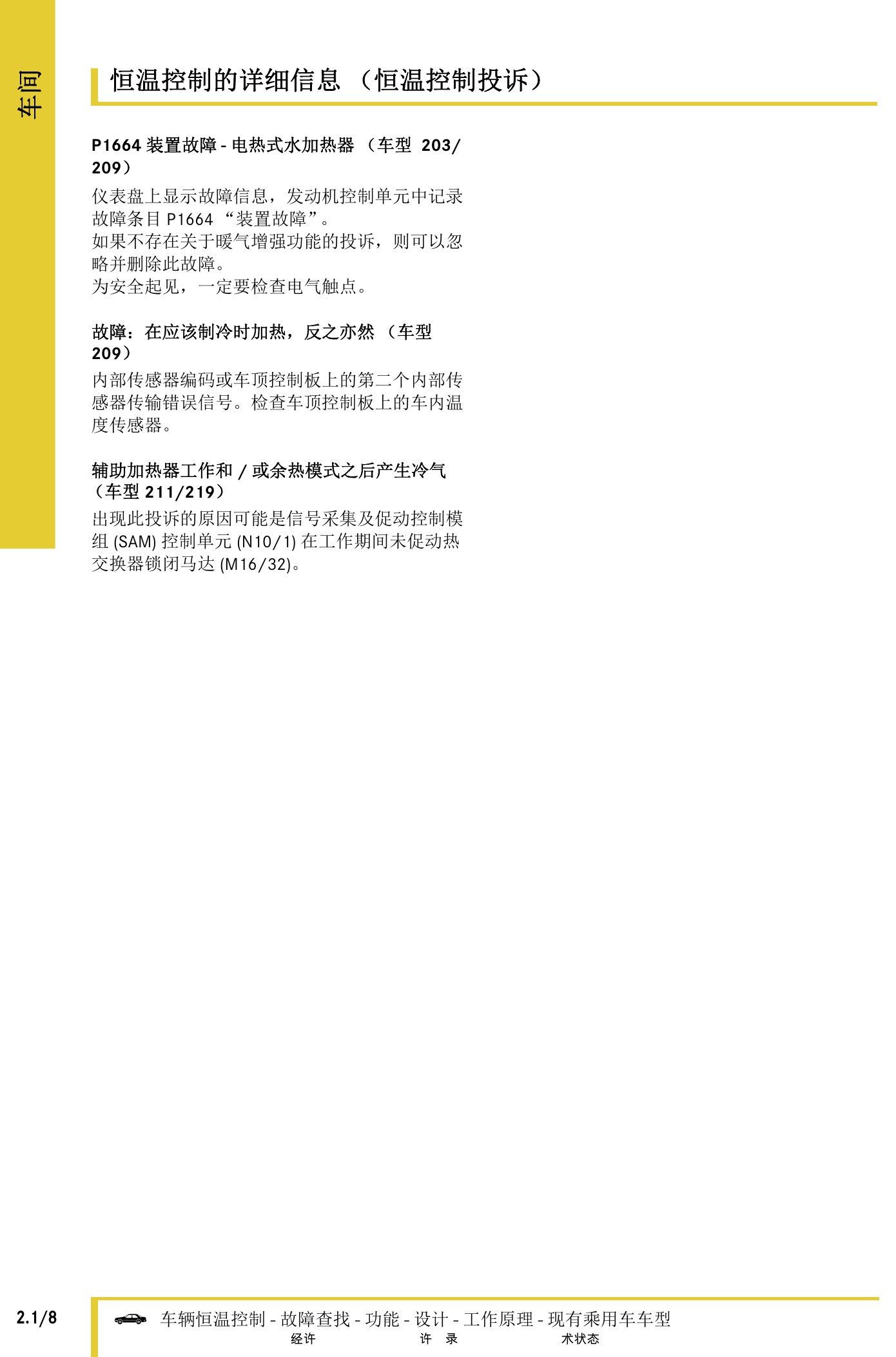

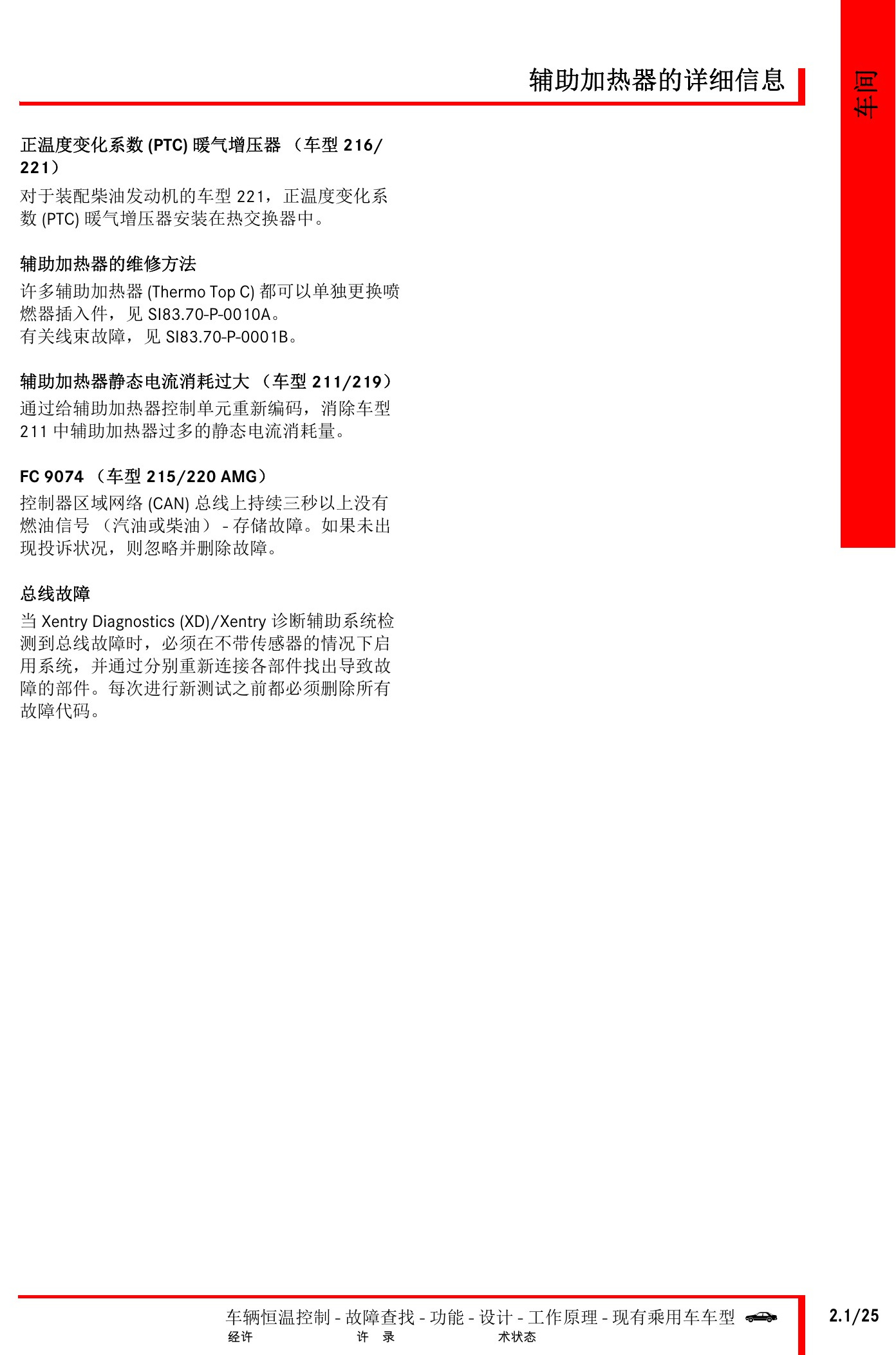

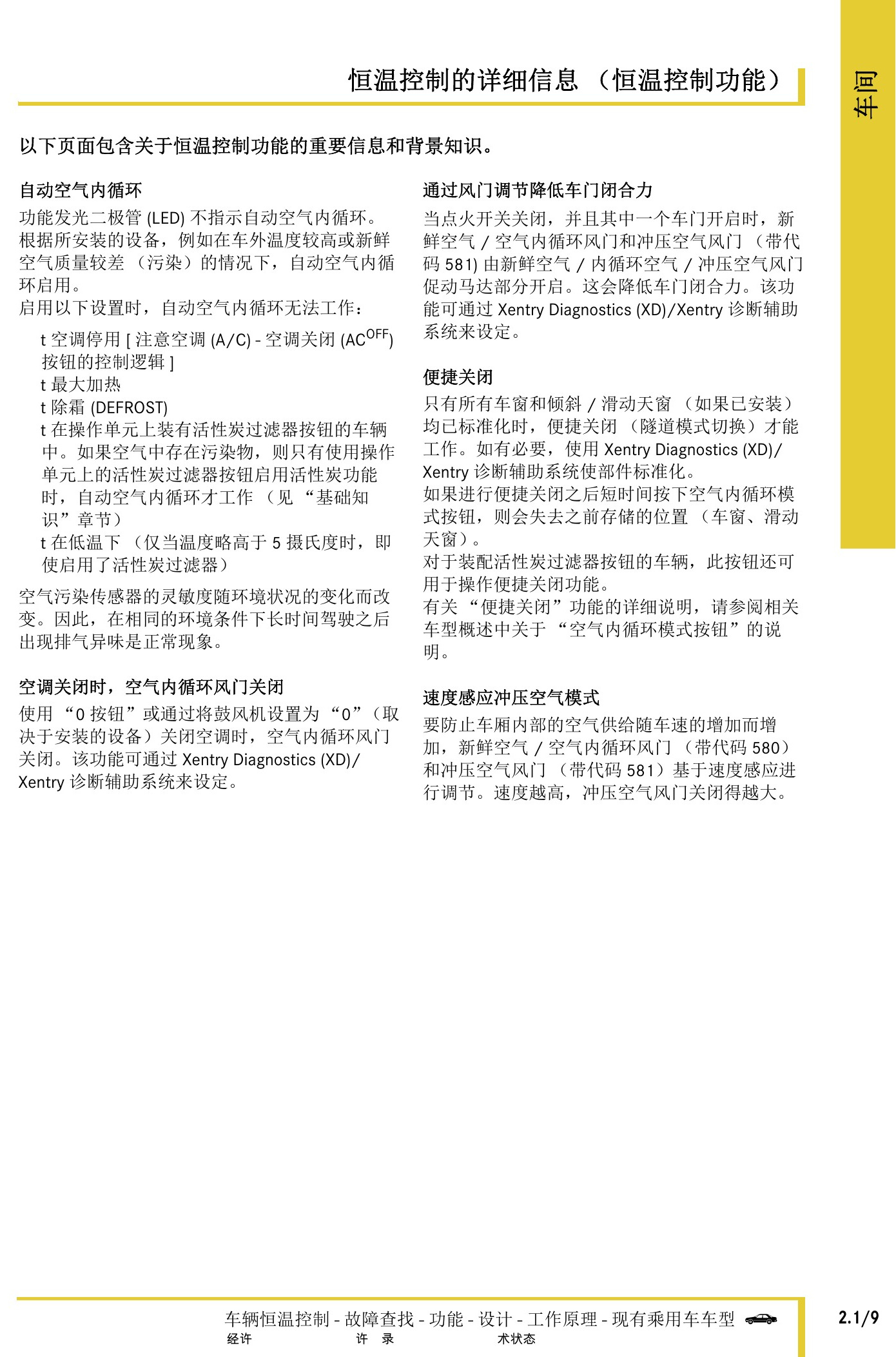

车间资料集中说明恒温控制投诉、控制功能、修理注意事项，以及辅助加热器常见故障和操作条件。

奔驰车辆恒温控制技术指南原第41页。

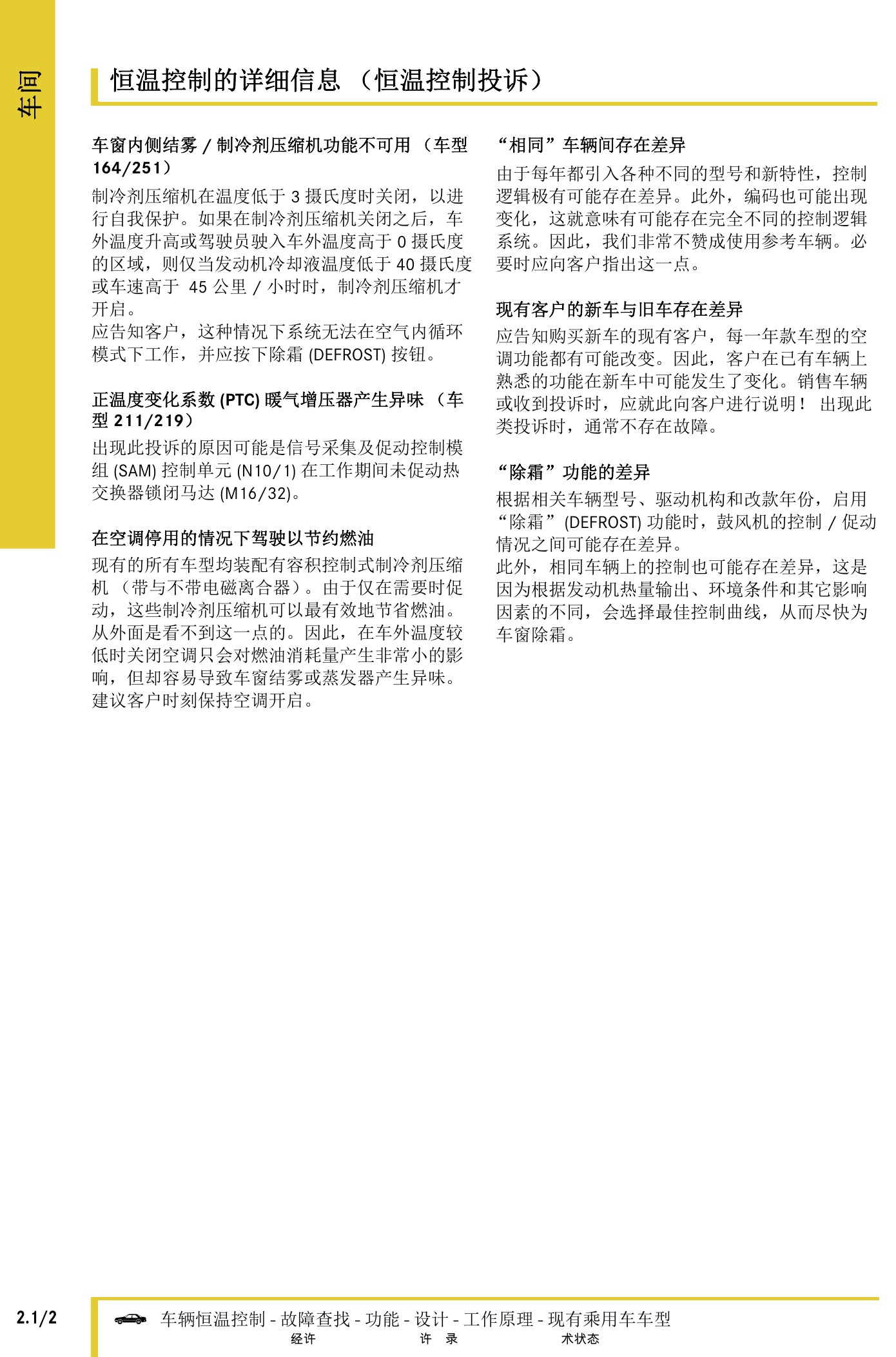

奔驰车辆恒温控制技术指南原第42页。
奔驰车辆恒温控制技术指南原第43页。
奔驰车辆恒温控制技术指南原第44页。

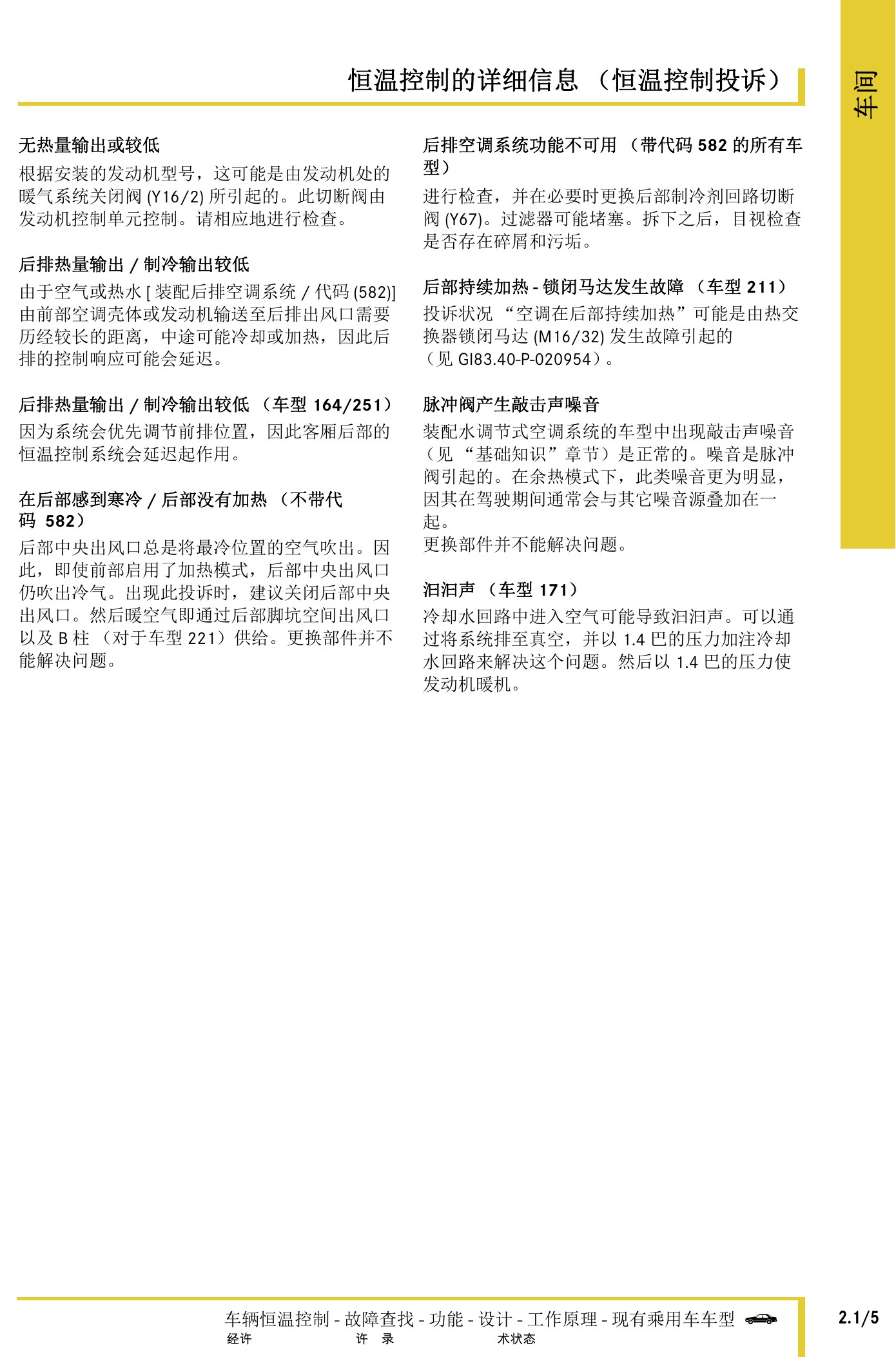

奔驰车辆恒温控制技术指南原第45页。

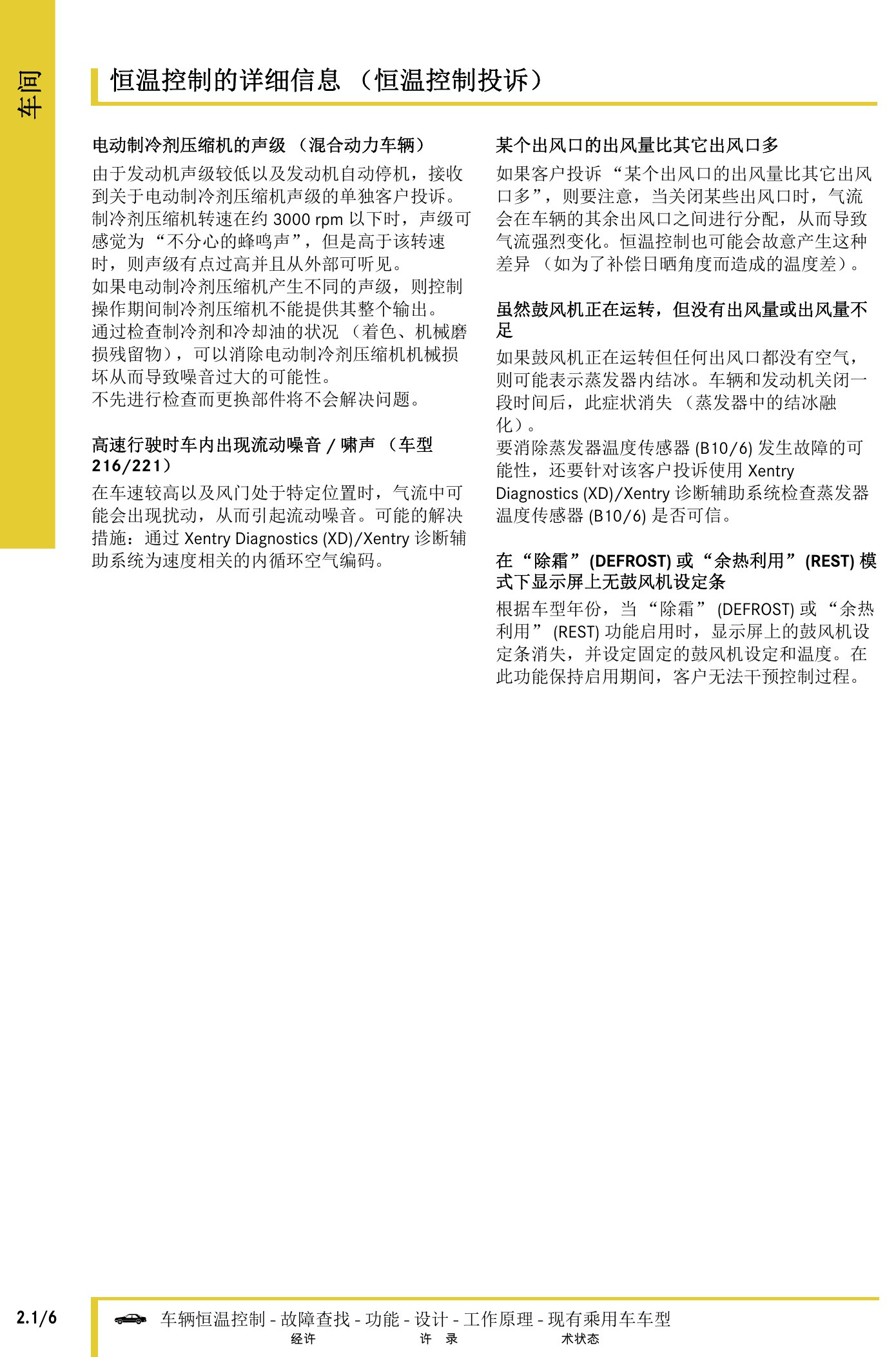

奔驰车辆恒温控制技术指南原第46页。
奔驰车辆恒温控制技术指南原第47页。
奔驰车辆恒温控制技术指南原第48页。
奔驰车辆恒温控制技术指南原第49页。

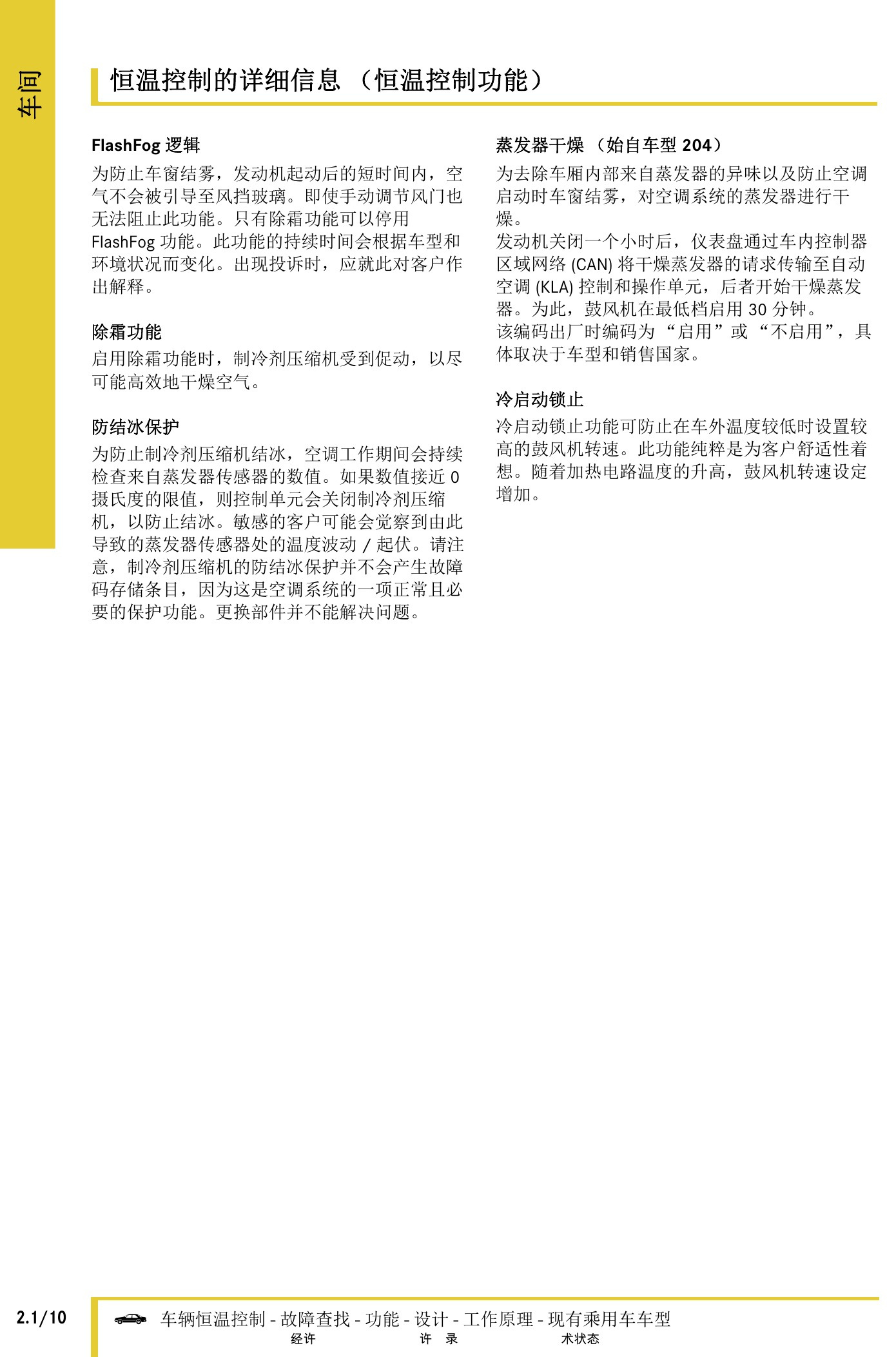

奔驰车辆恒温控制技术指南原第50页。

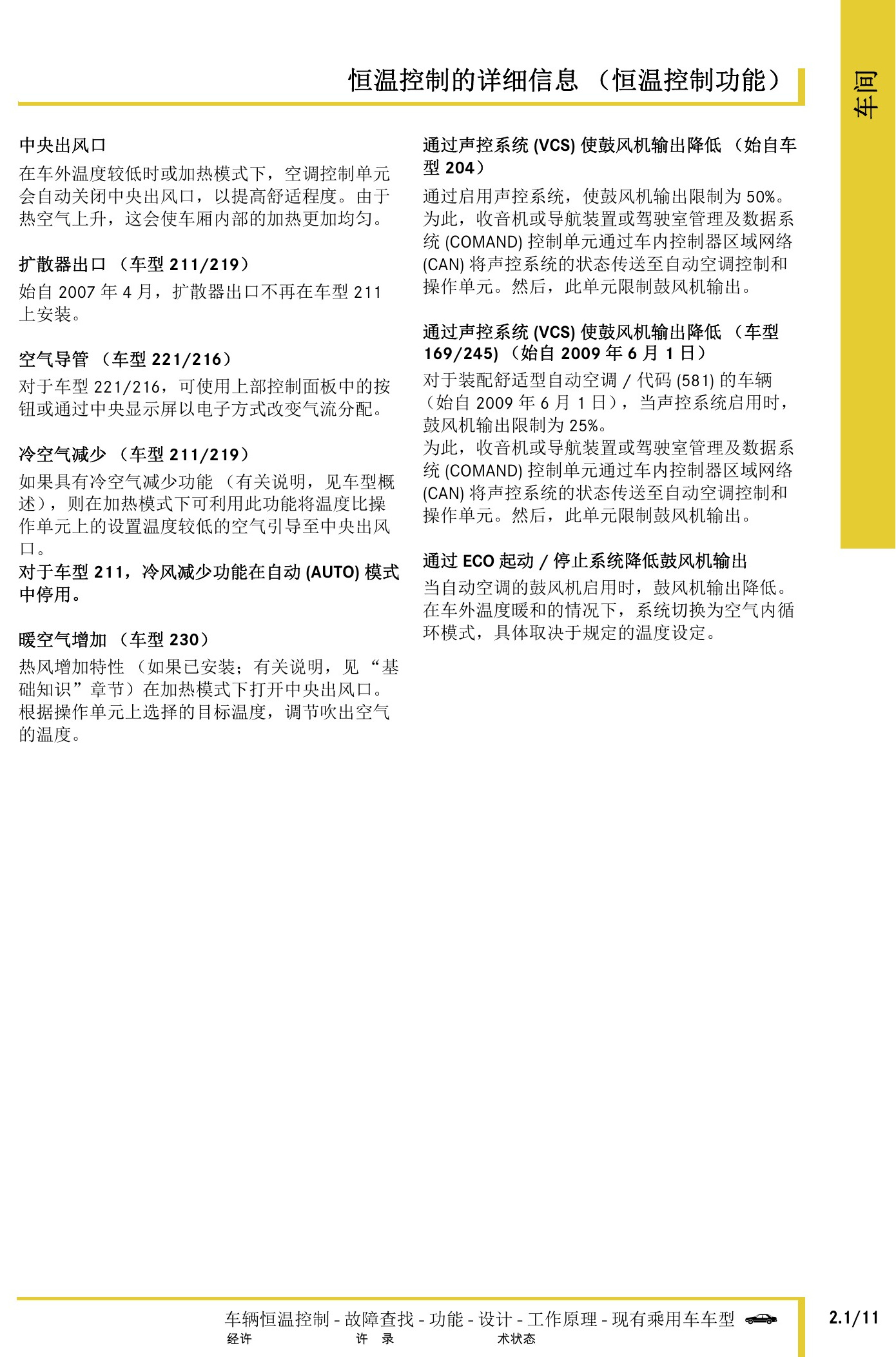

奔驰车辆恒温控制技术指南原第51页。

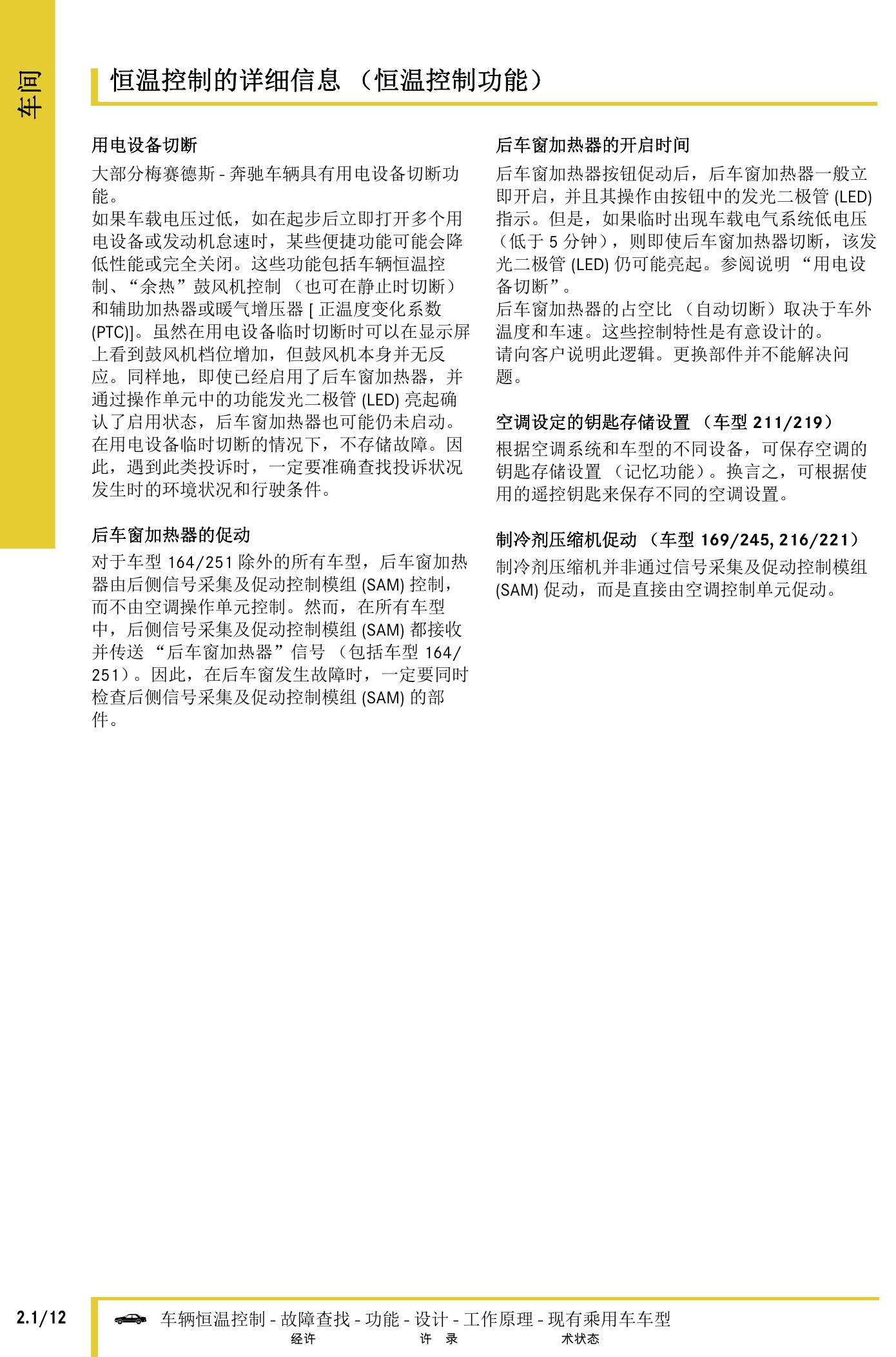

奔驰车辆恒温控制技术指南原第52页。

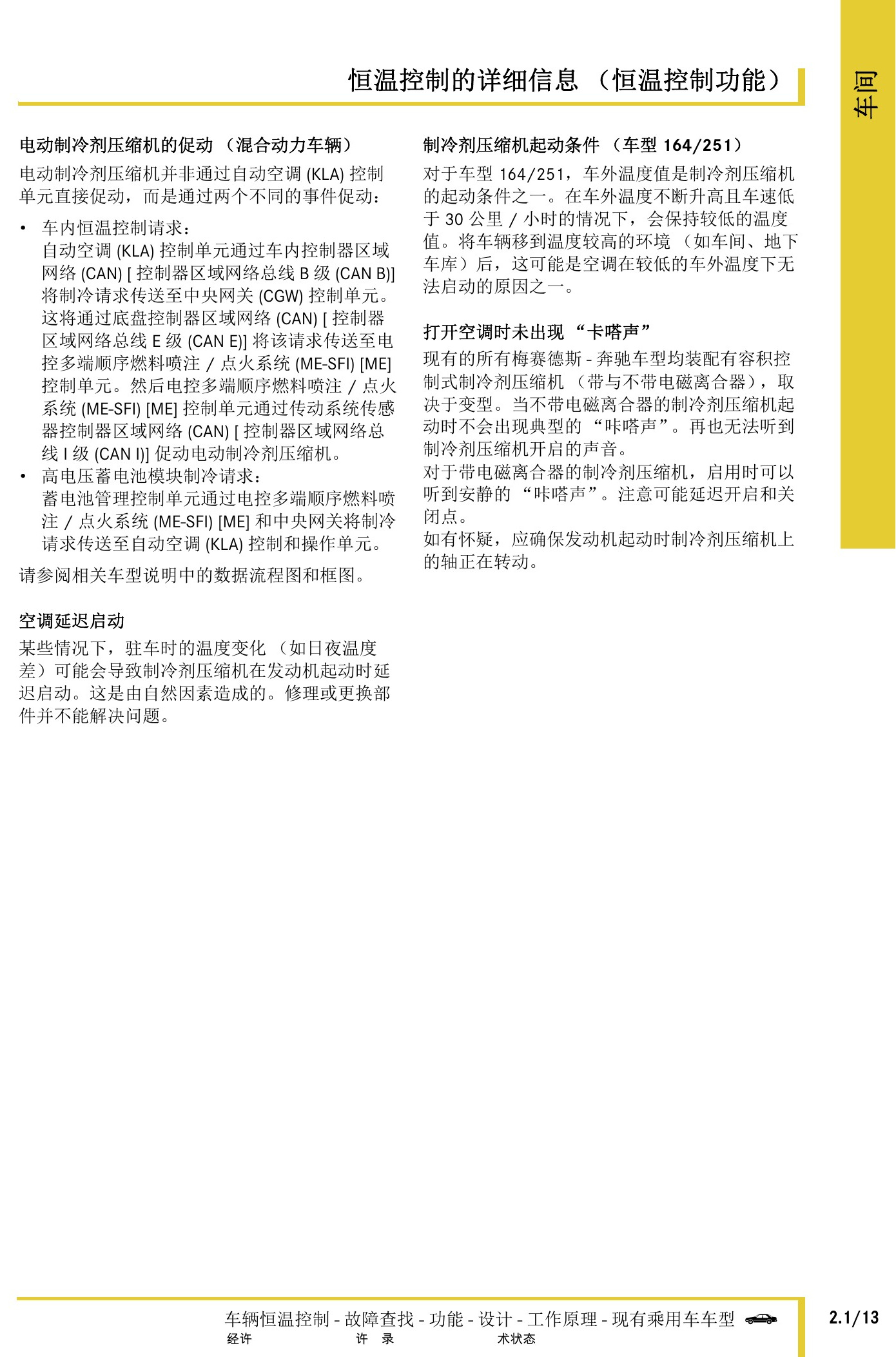

奔驰车辆恒温控制技术指南原第53页。

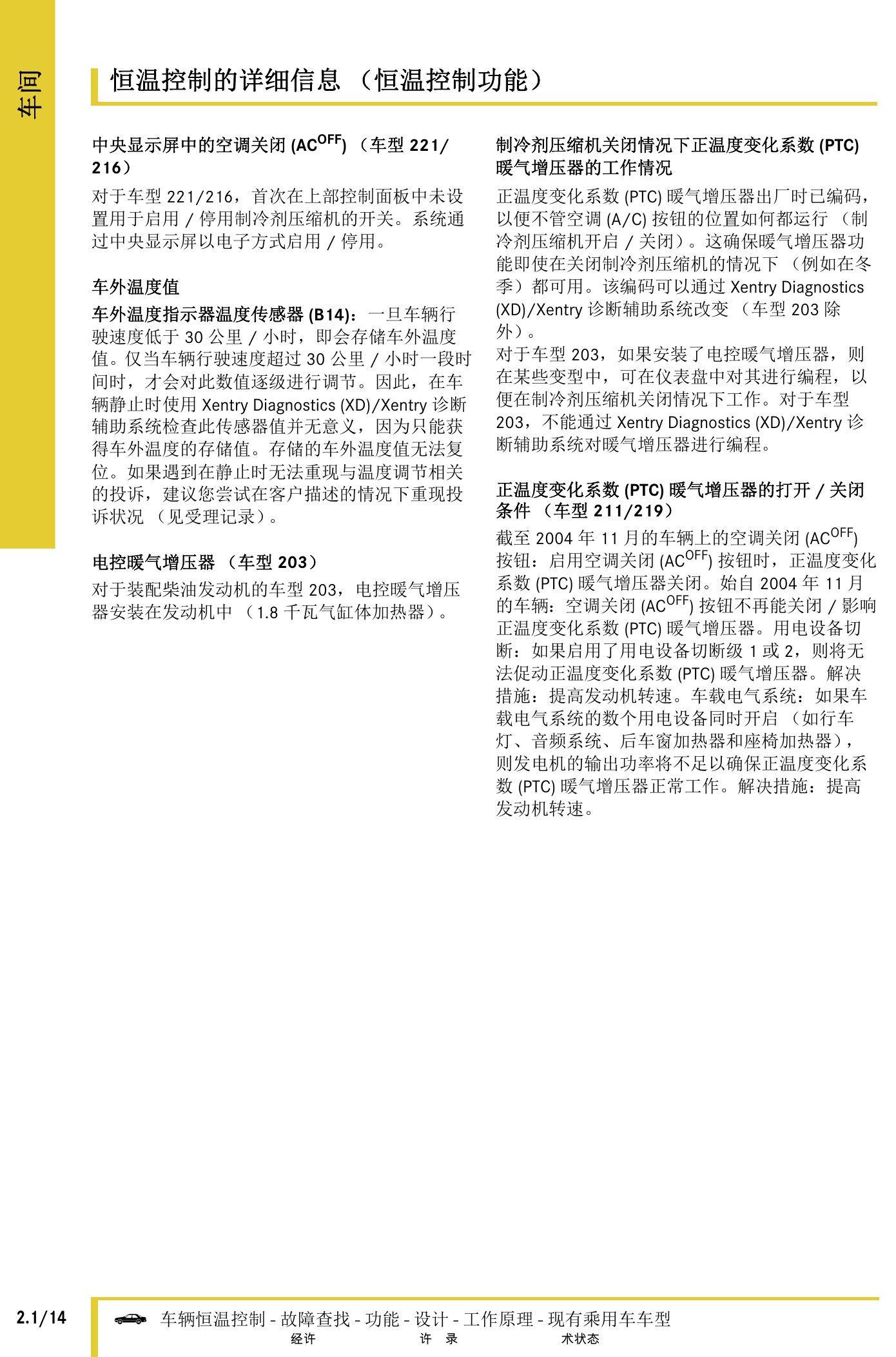

奔驰车辆恒温控制技术指南原第54页。

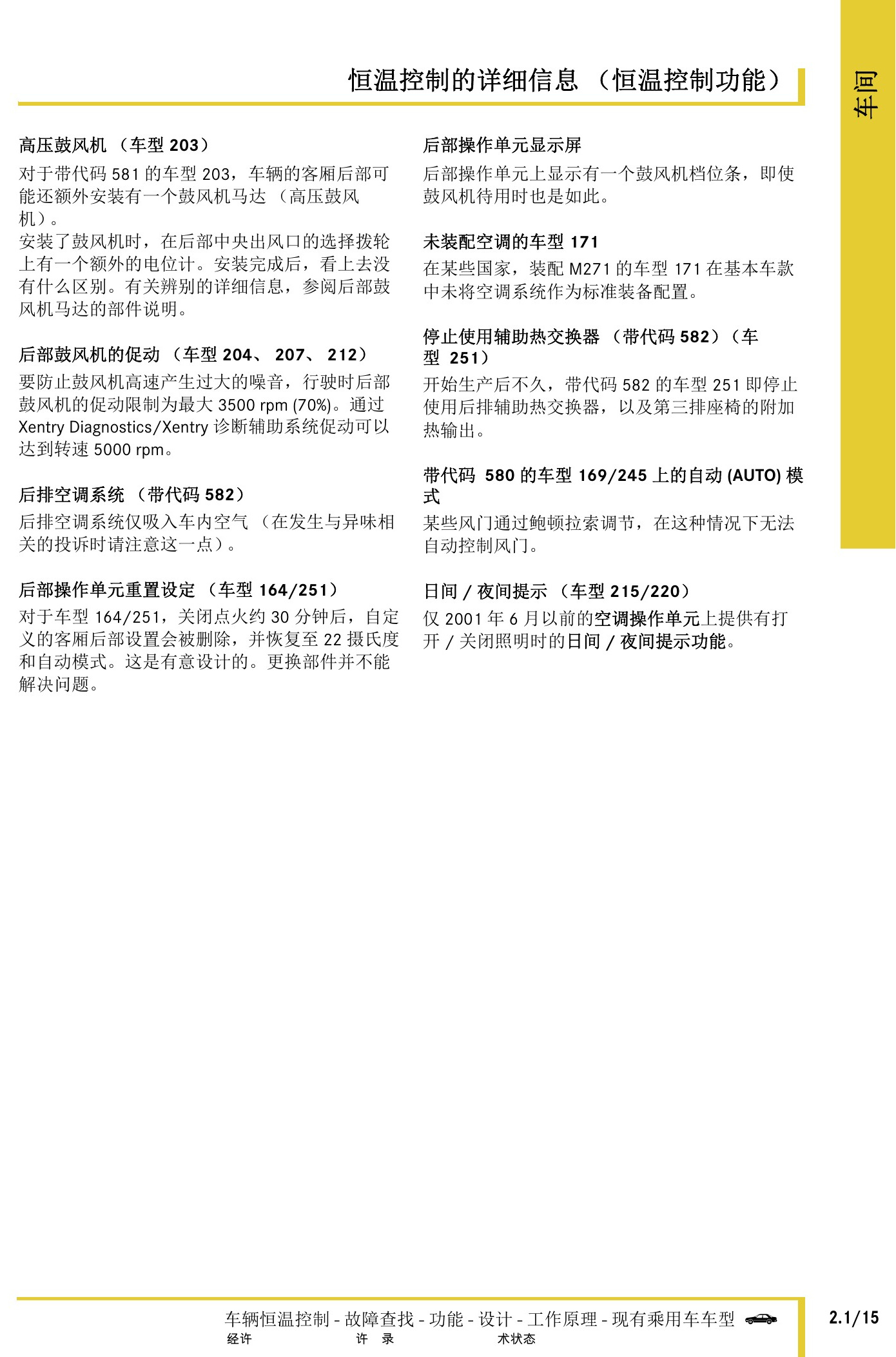

奔驰车辆恒温控制技术指南原第55页。

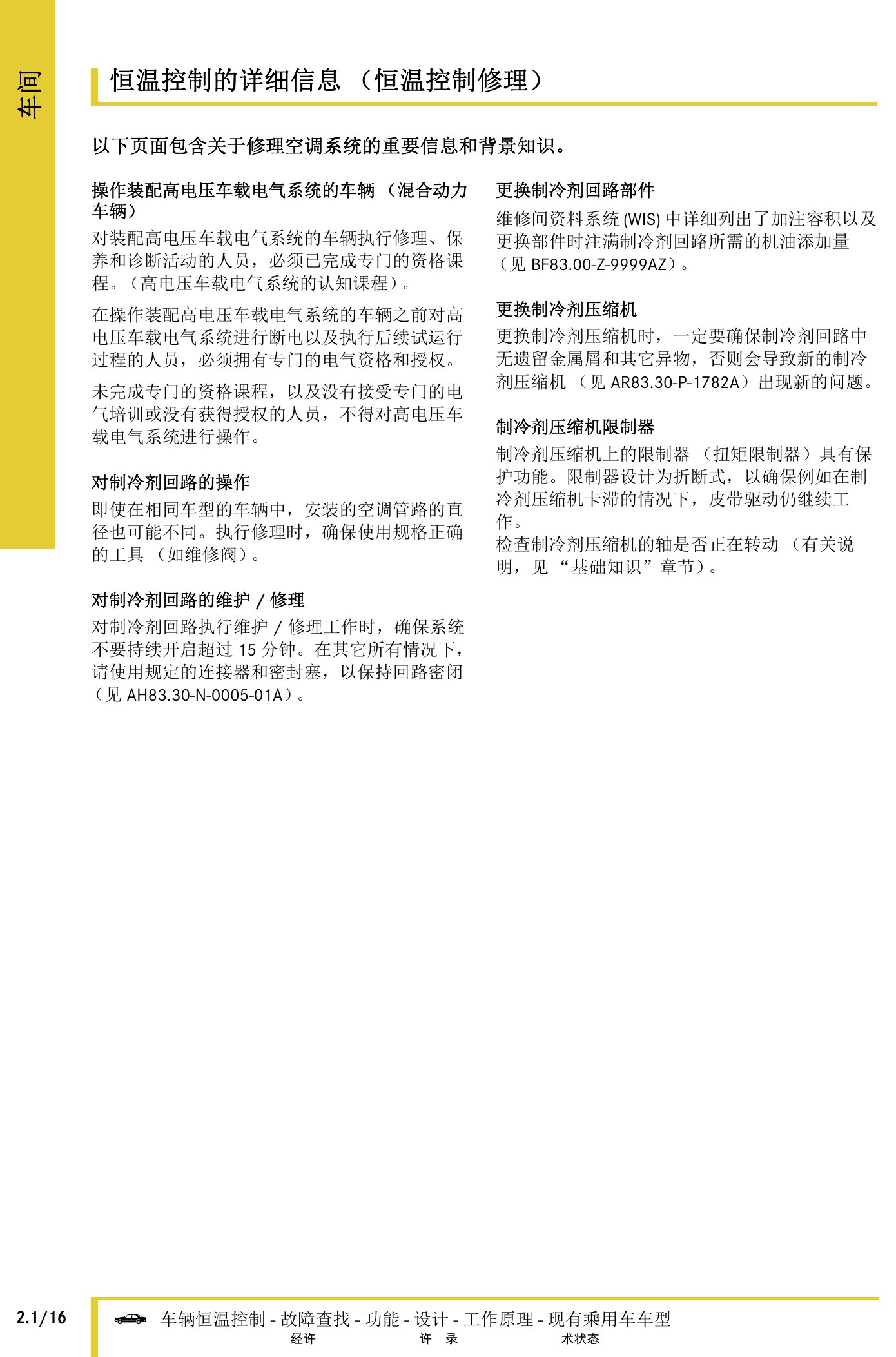

奔驰车辆恒温控制技术指南原第56页。
奔驰车辆恒温控制技术指南原第57页。

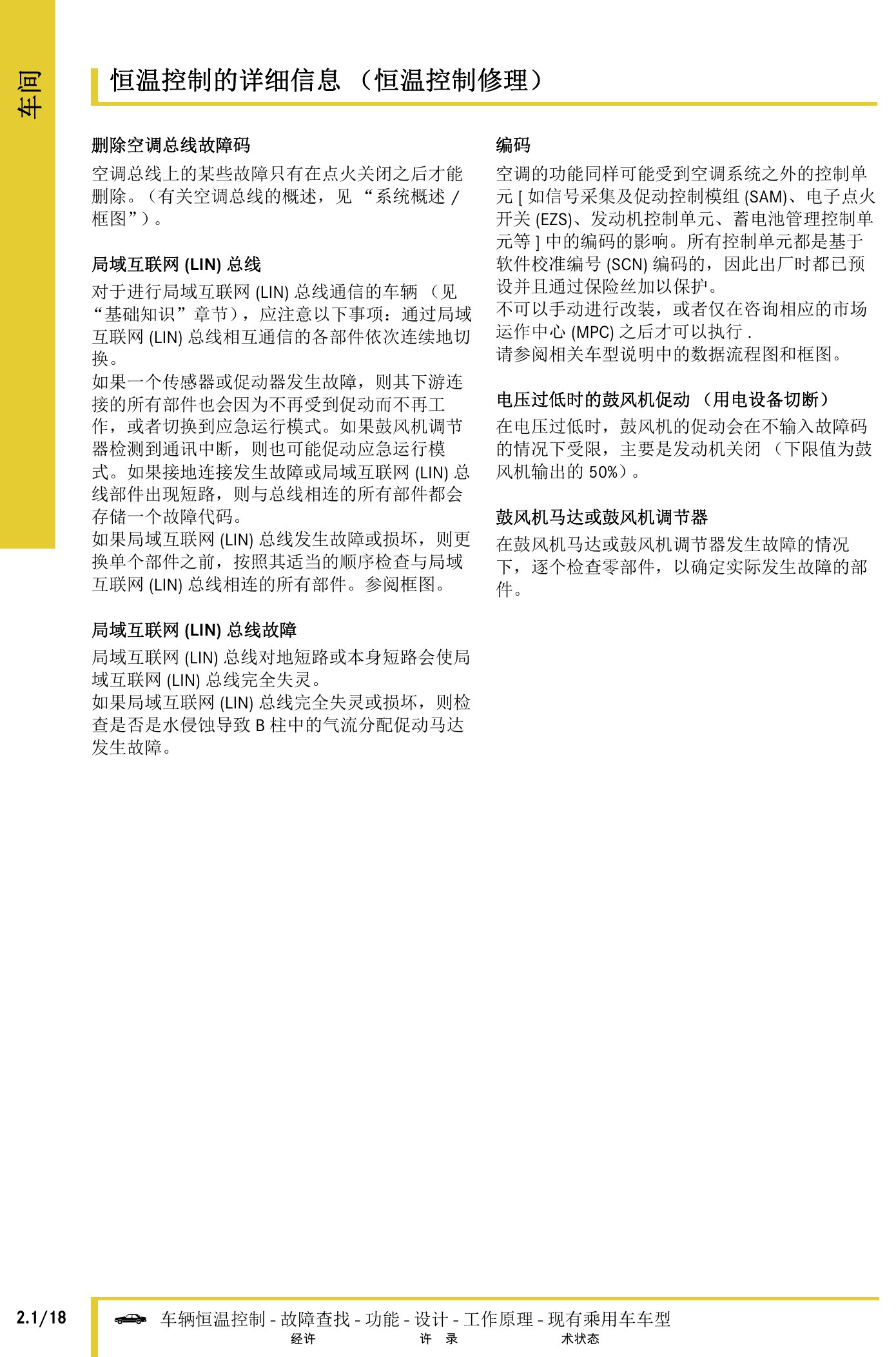

奔驰车辆恒温控制技术指南原第58页。

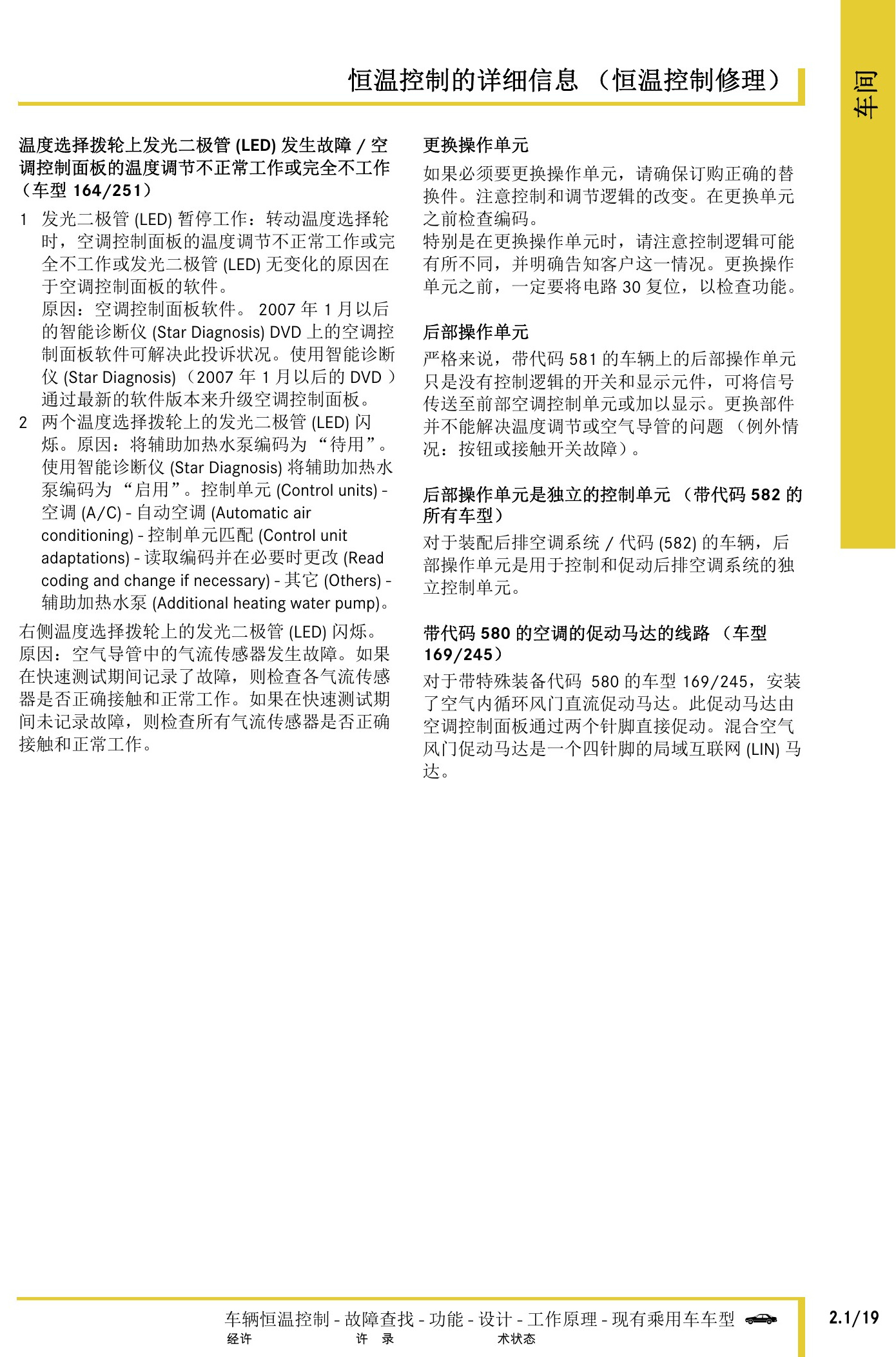

奔驰车辆恒温控制技术指南原第59页。
奔驰车辆恒温控制技术指南原第60页。

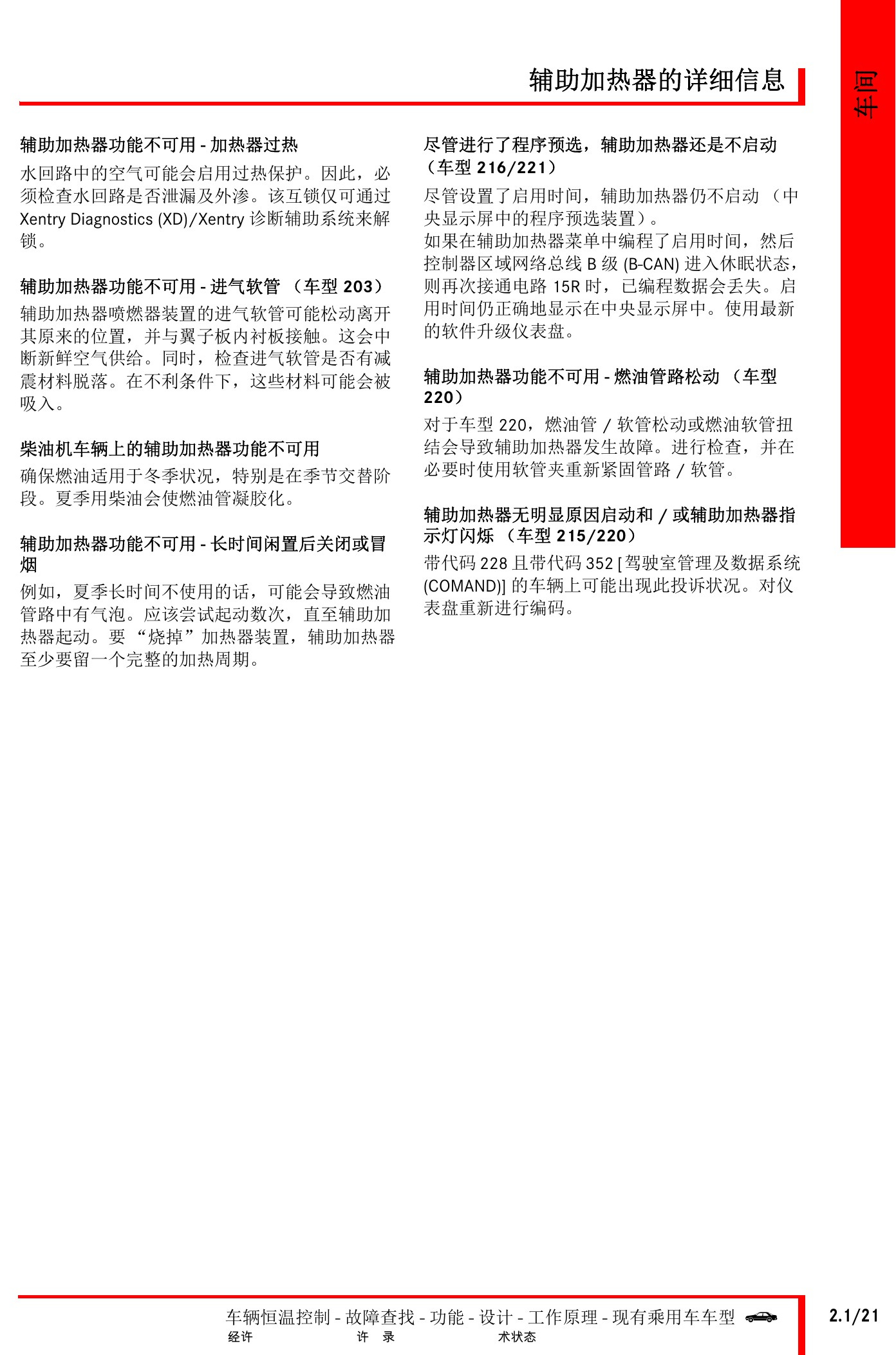

奔驰车辆恒温控制技术指南原第61页。
奔驰车辆恒温控制技术指南原第62页。
奔驰车辆恒温控制技术指南原第63页。
奔驰车辆恒温控制技术指南原第64页。
奔驰车辆恒温控制技术指南原第65页。

四、空调投诉基本检测与诊断树

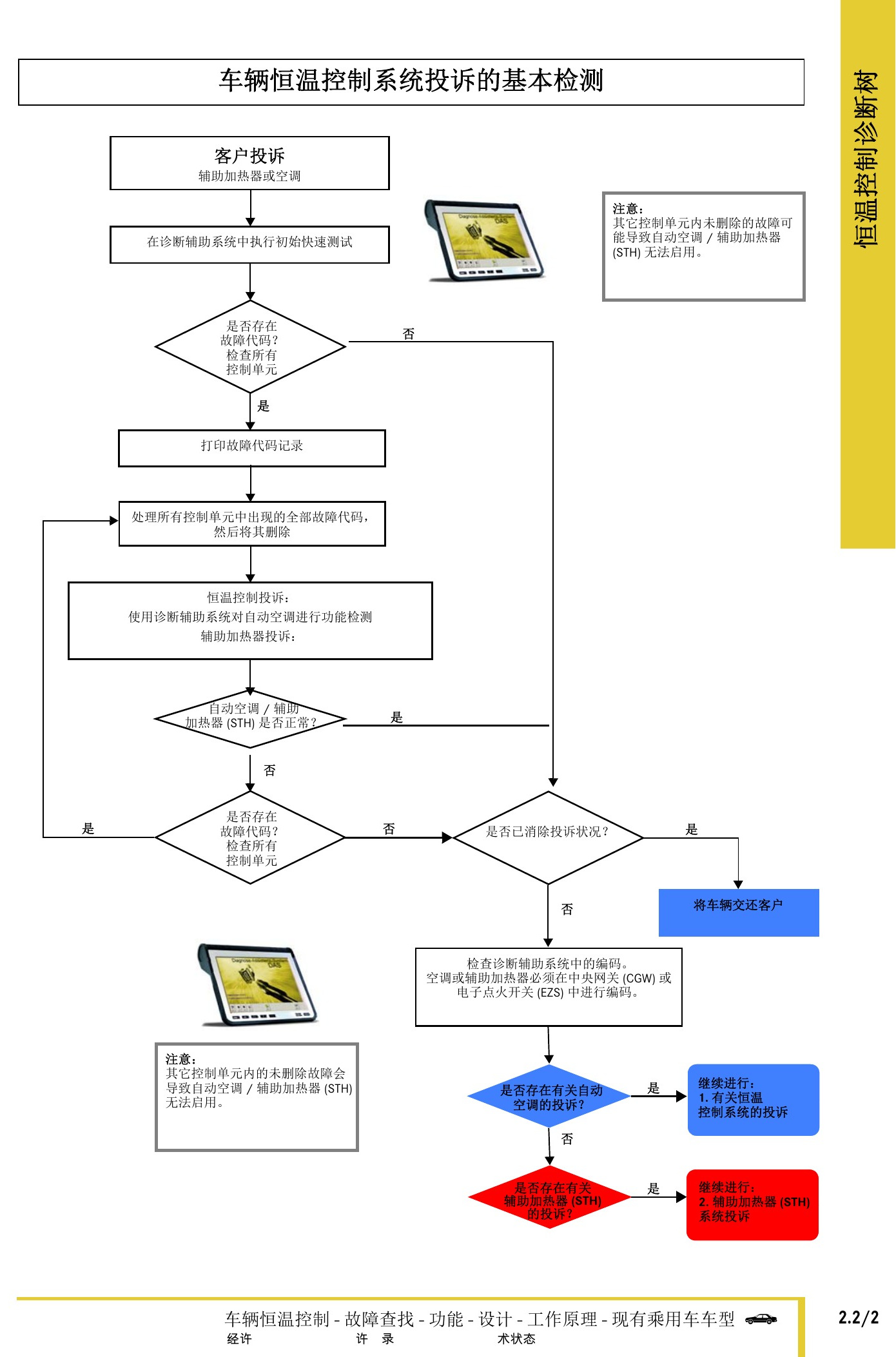

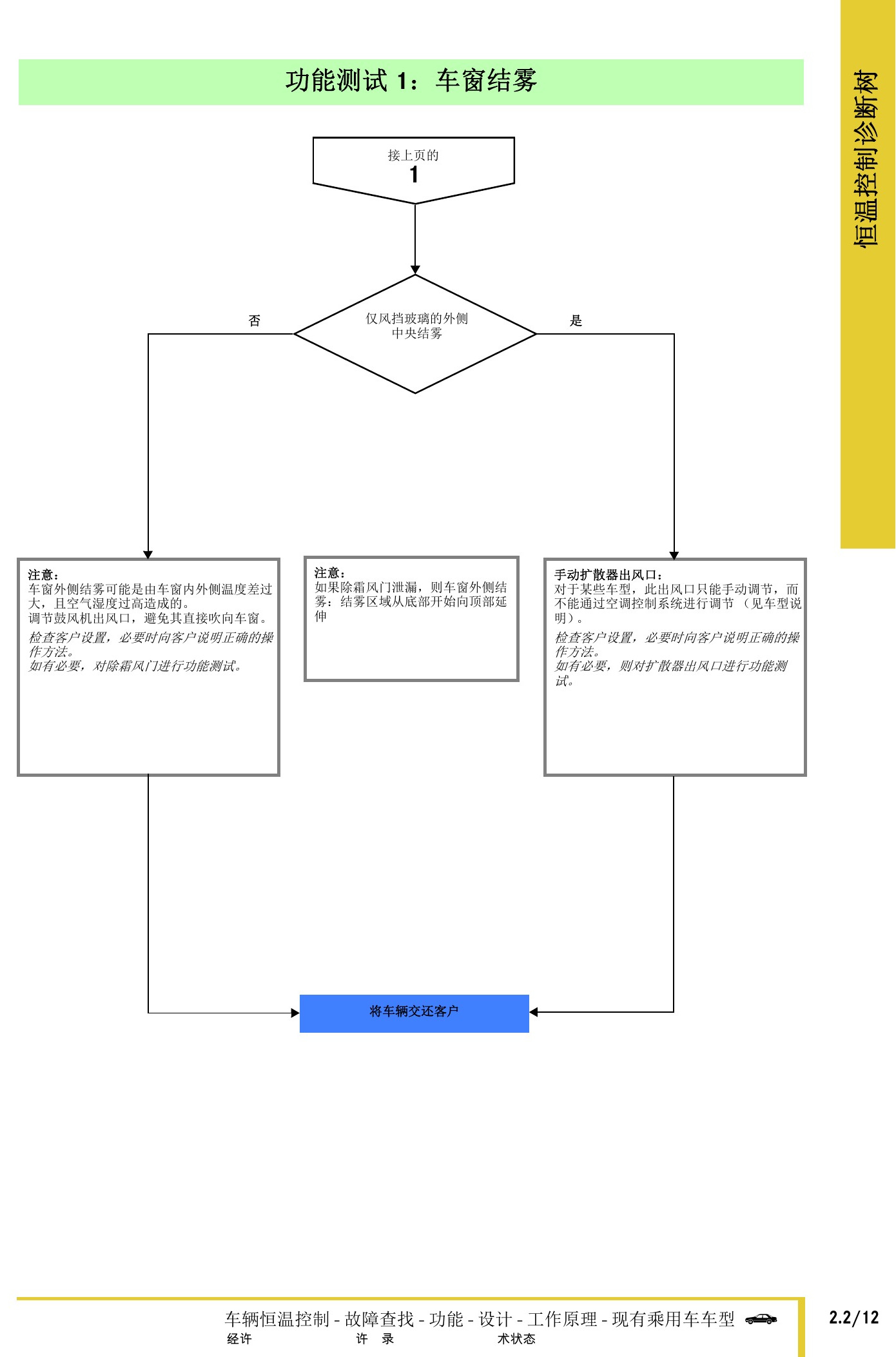

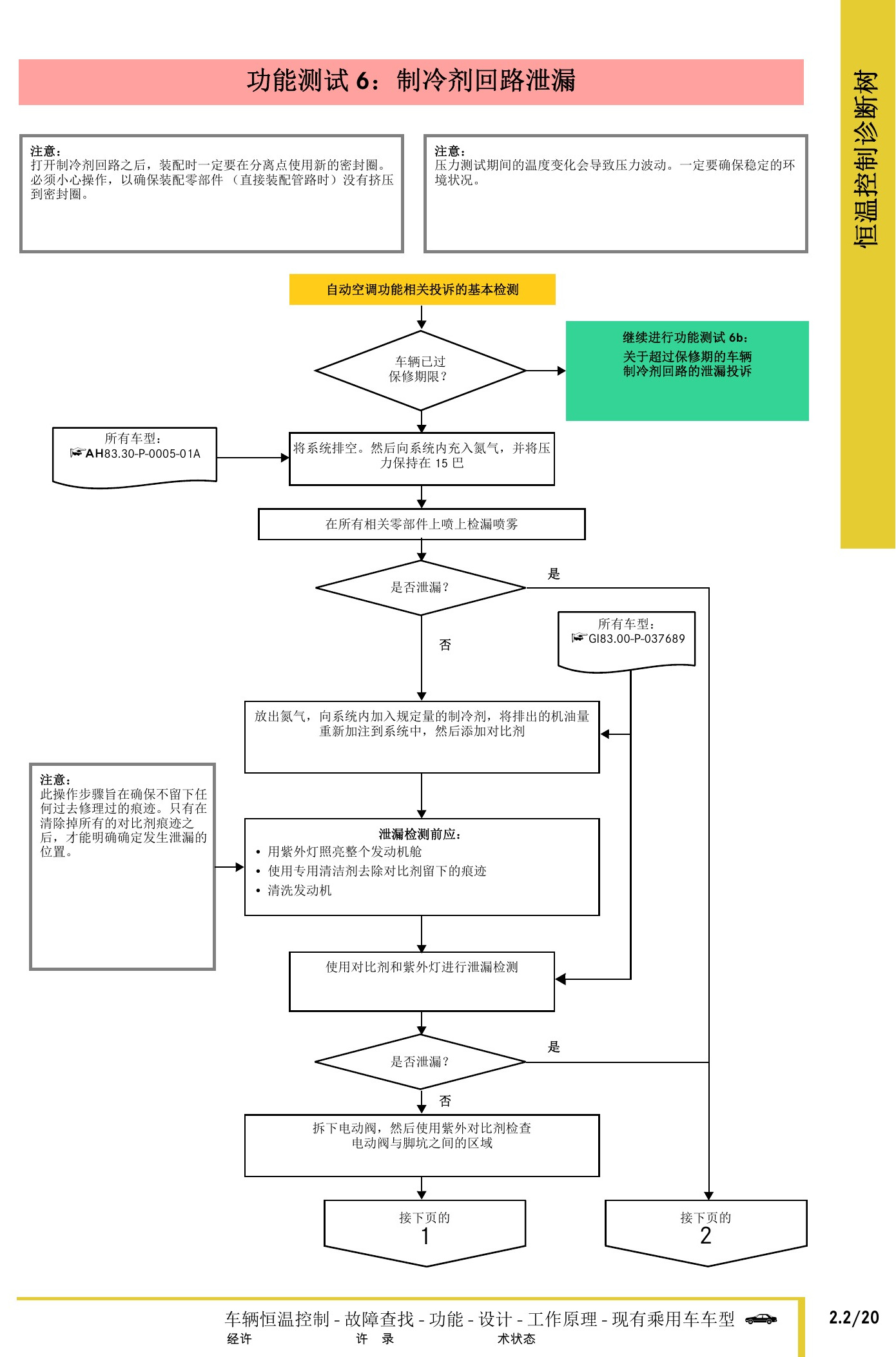

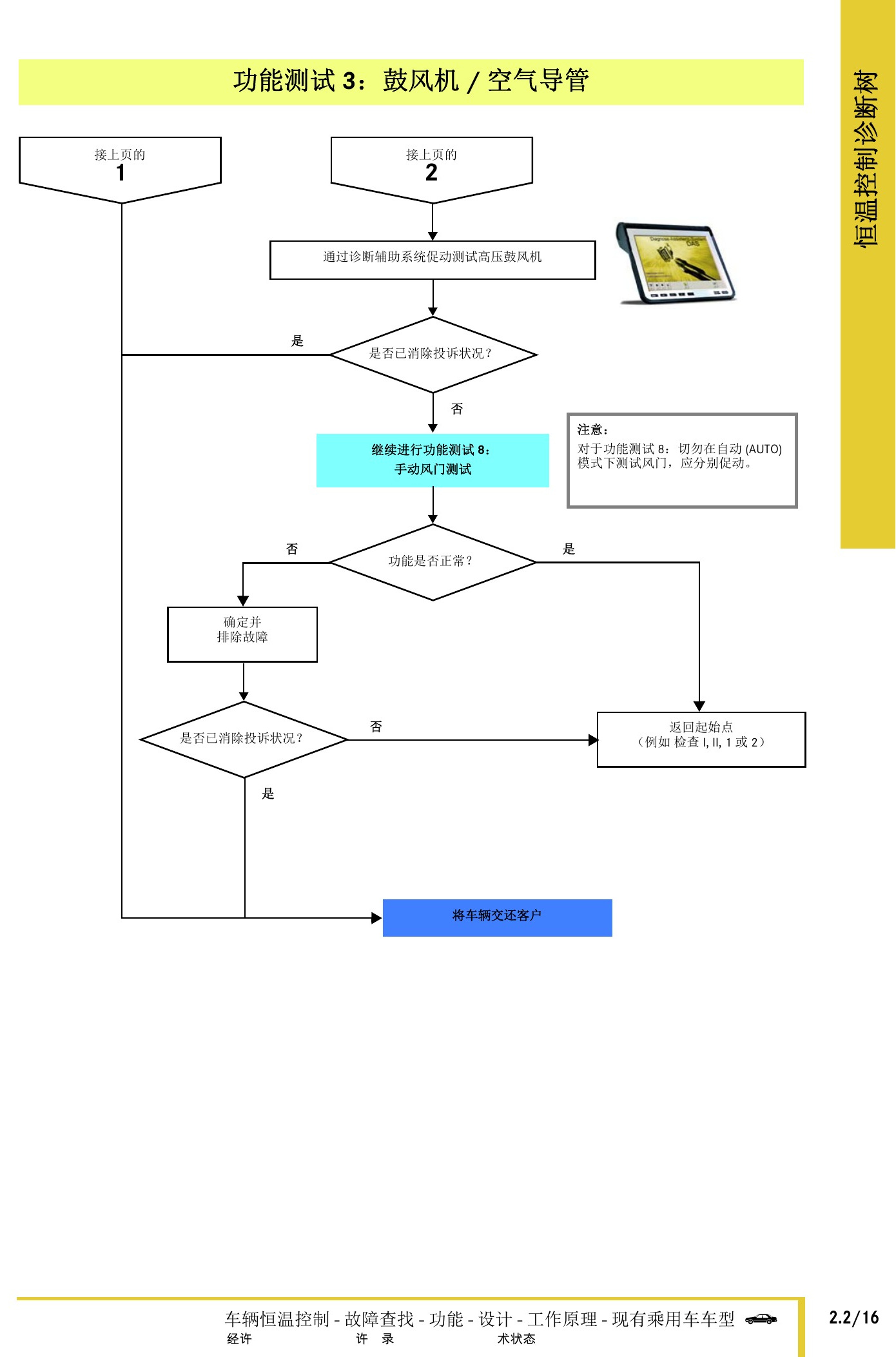

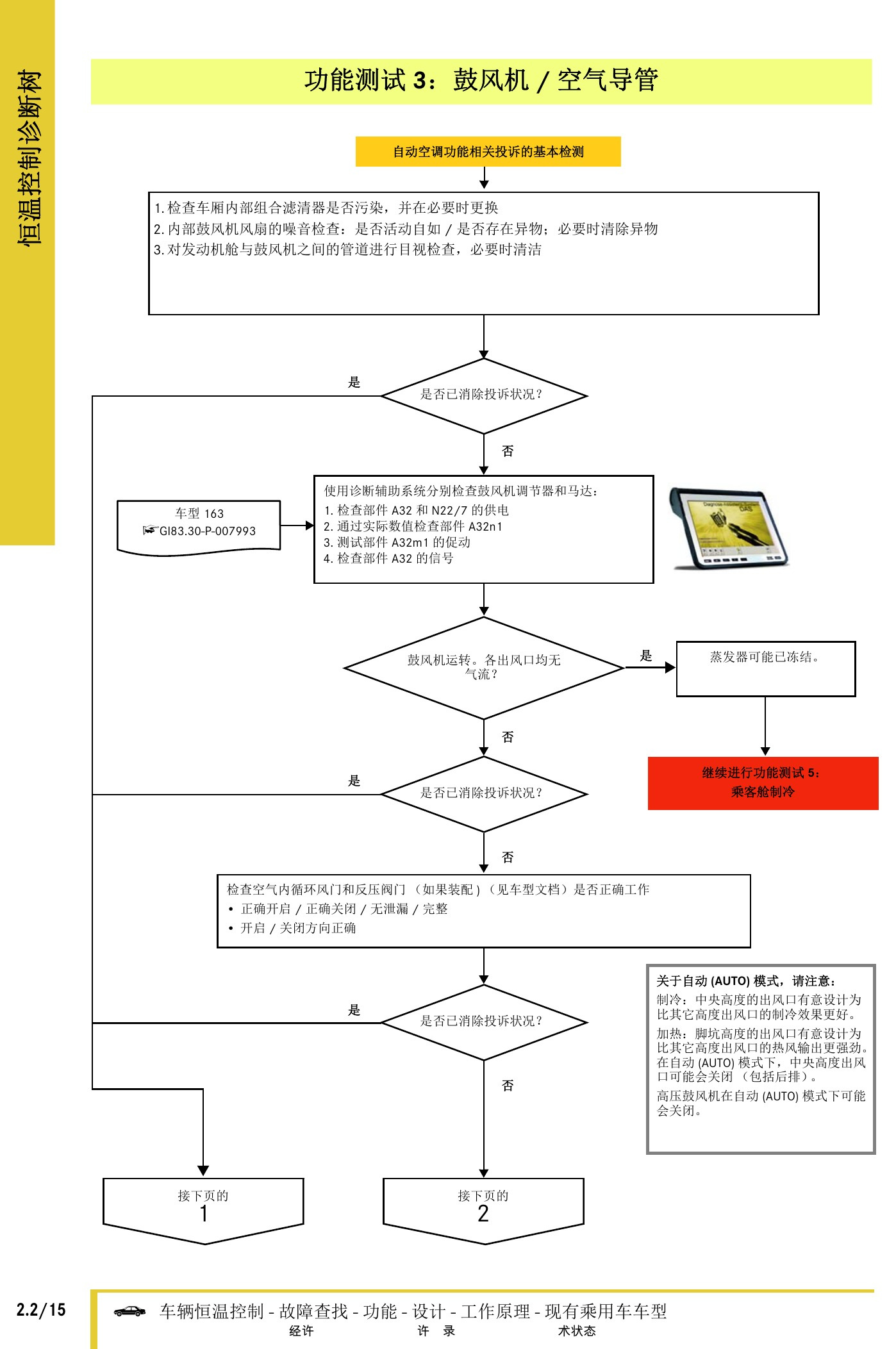

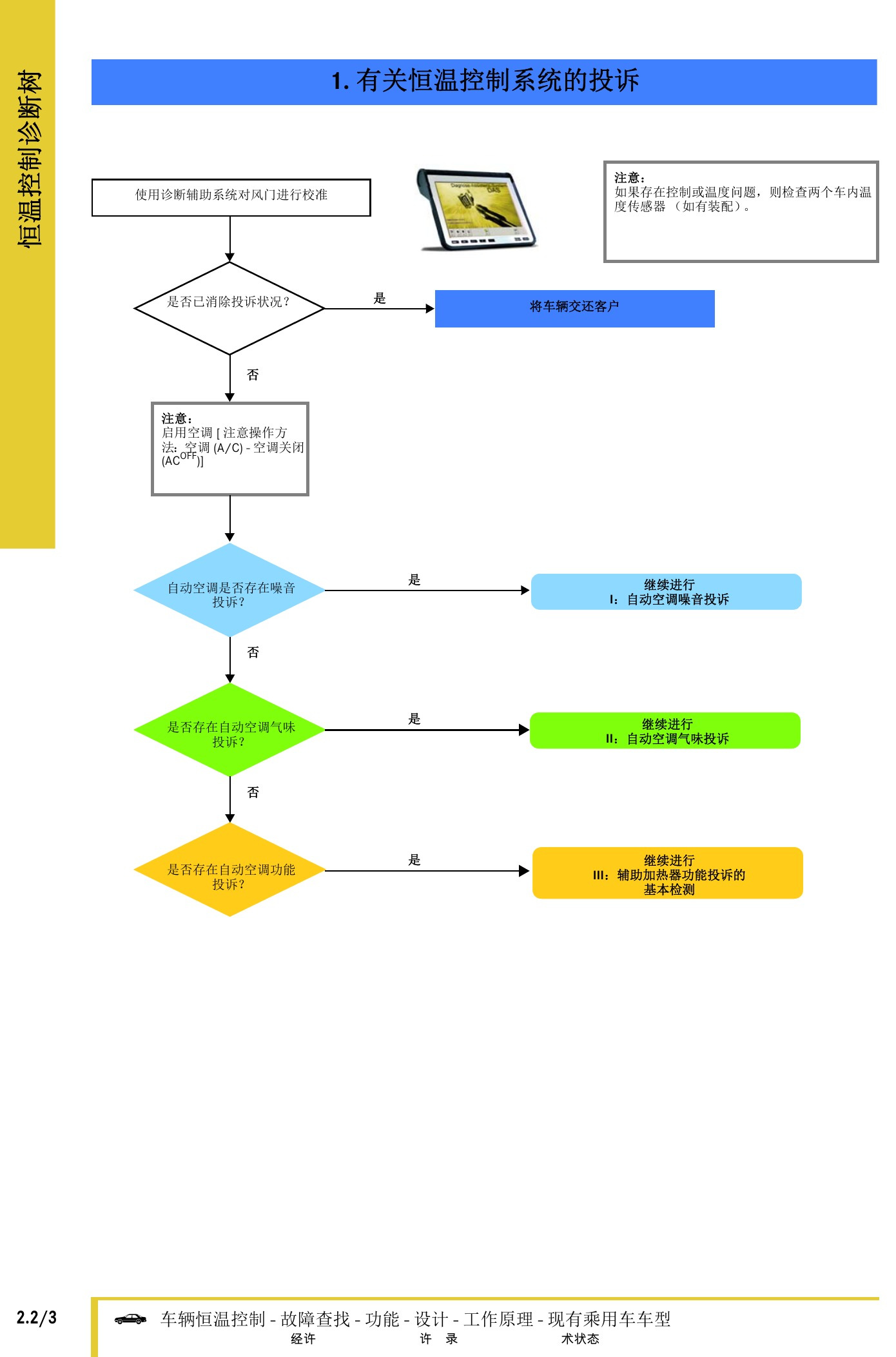

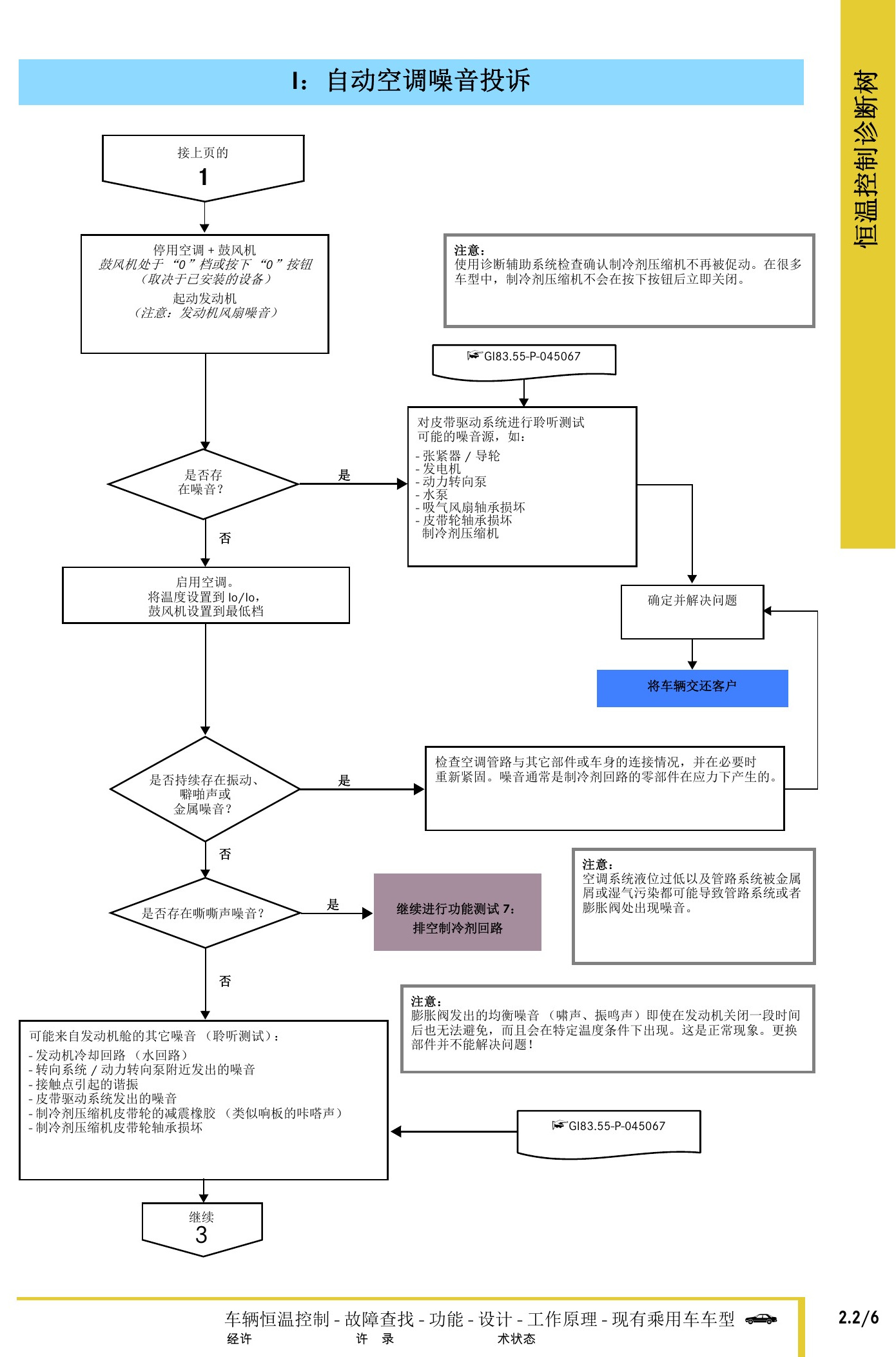

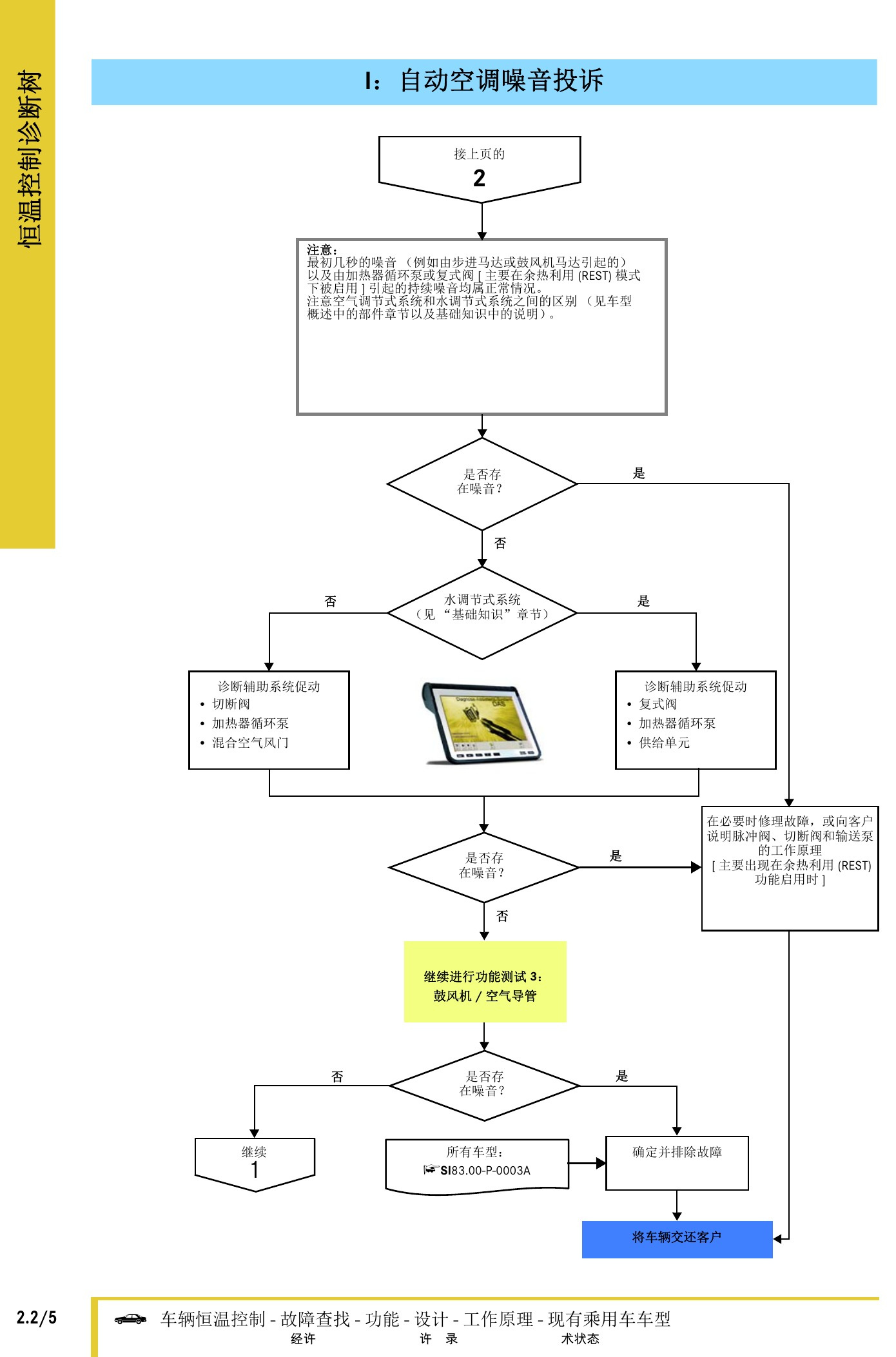

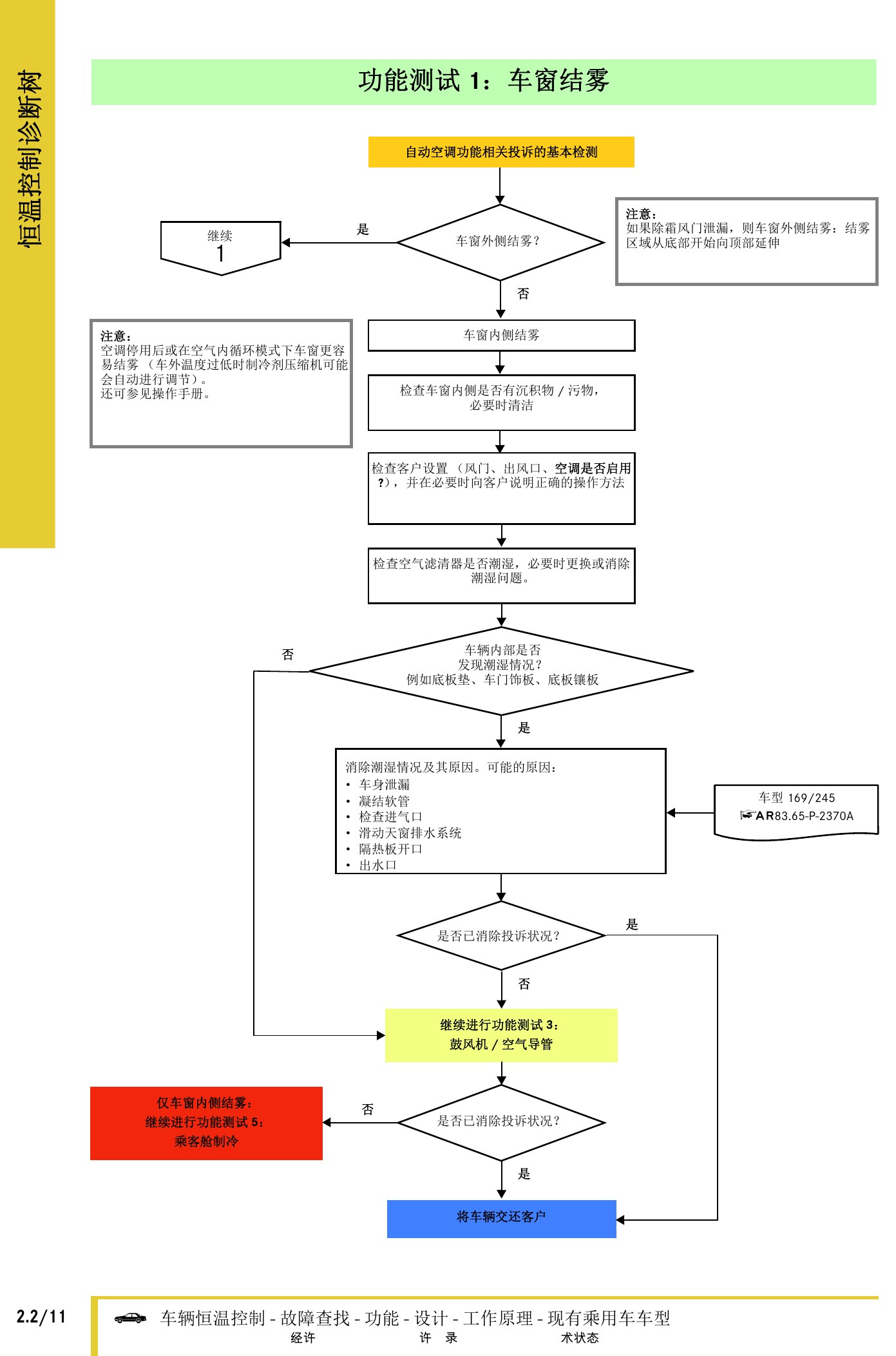

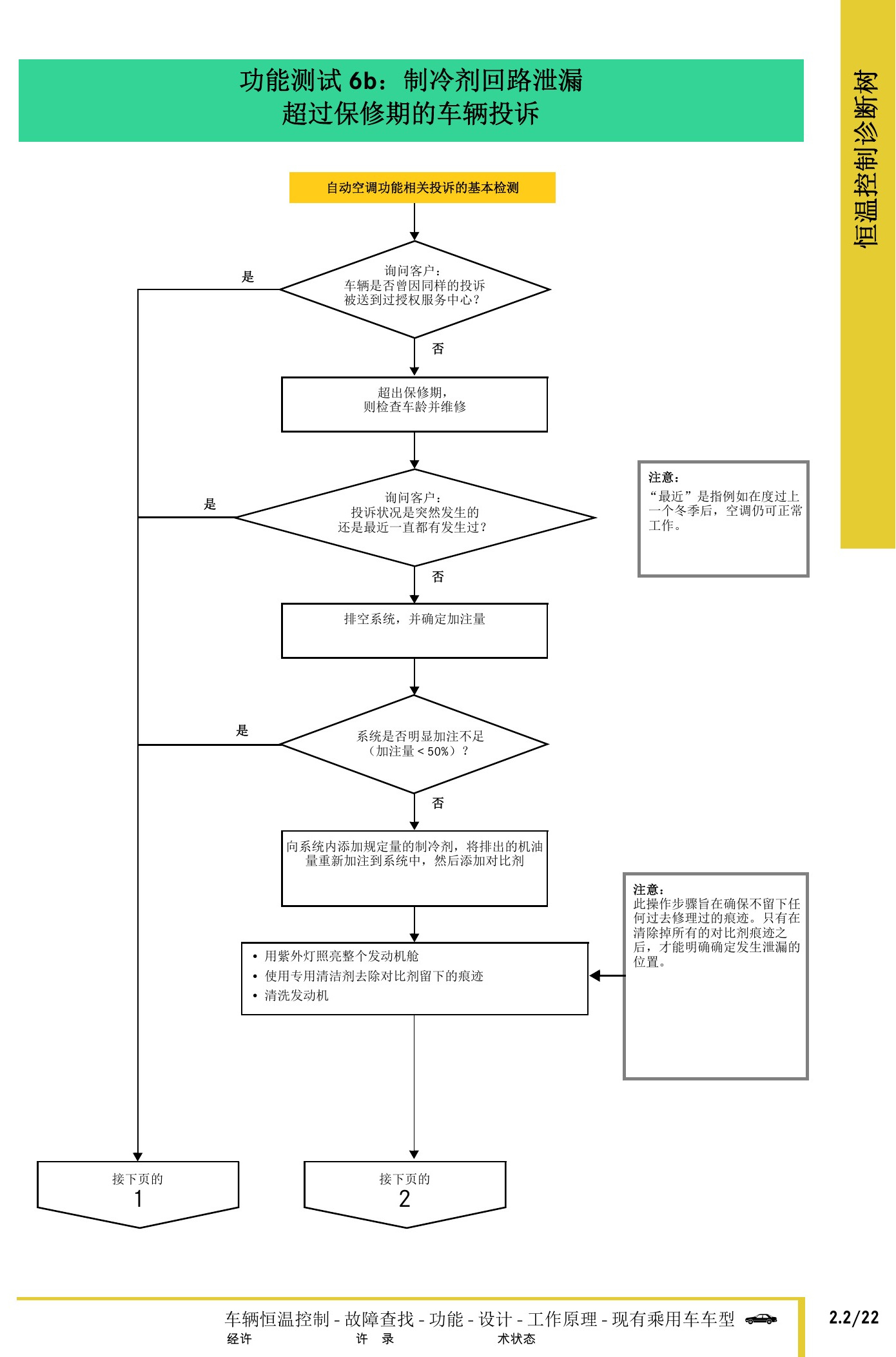

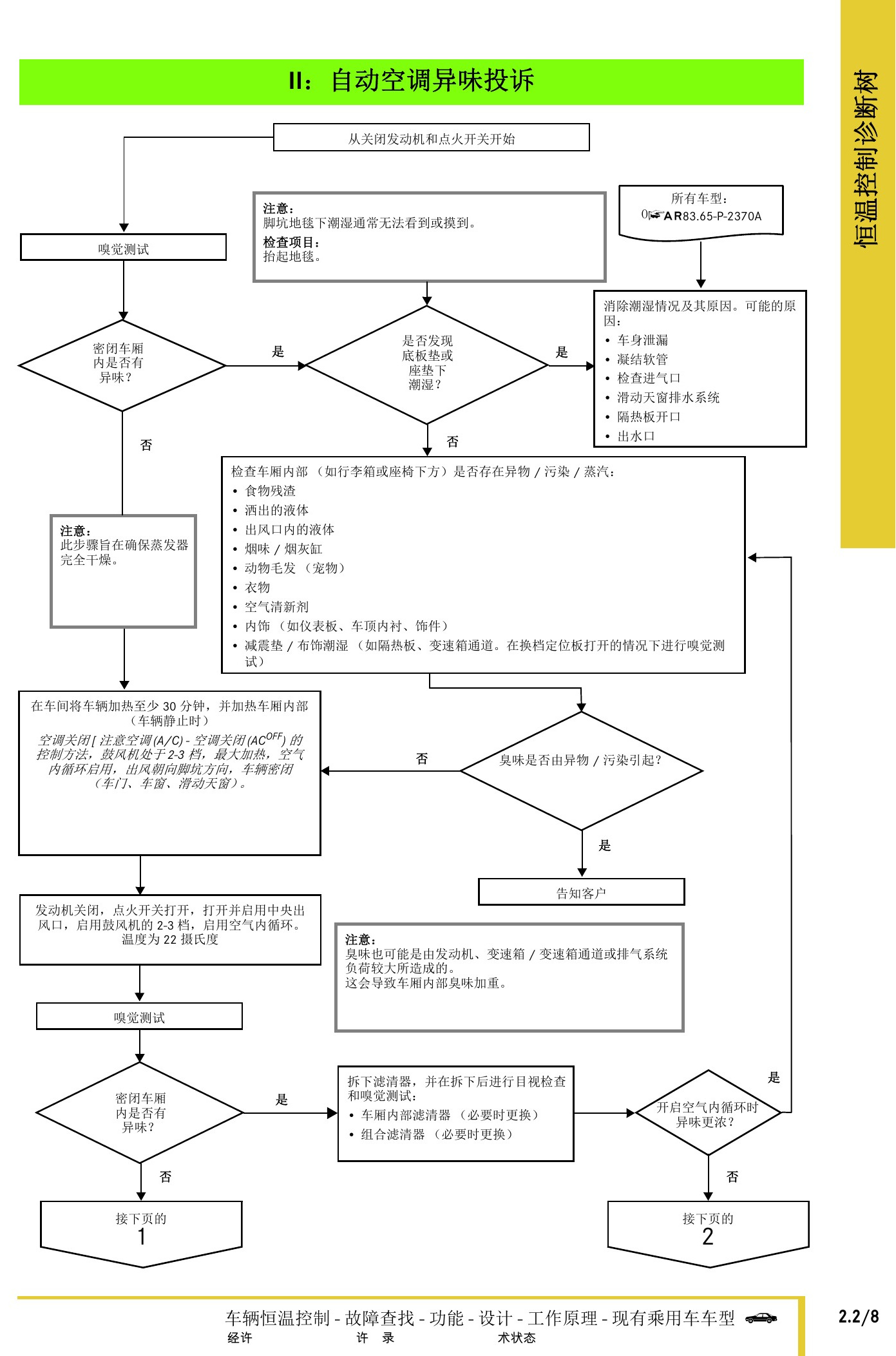

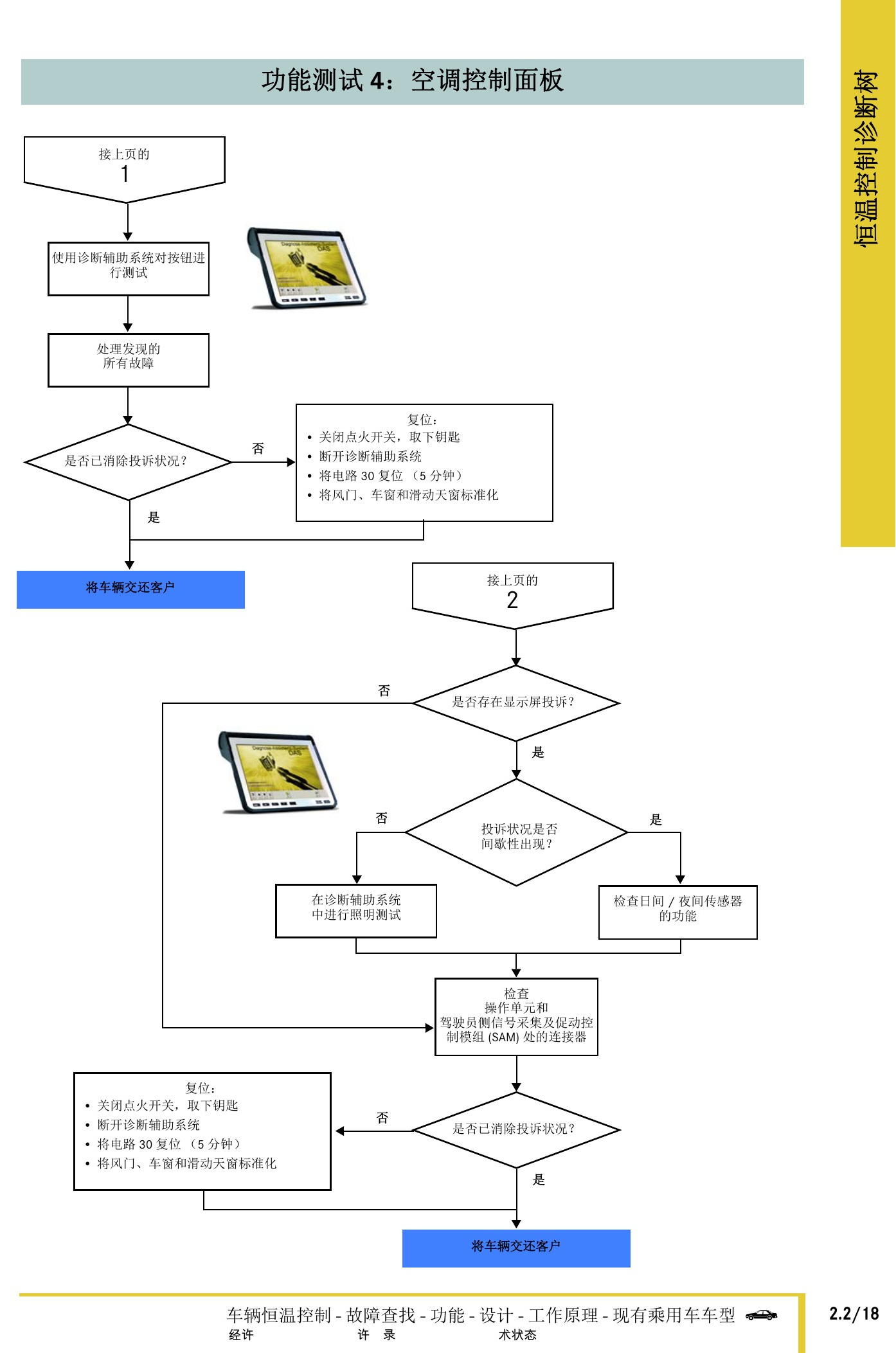

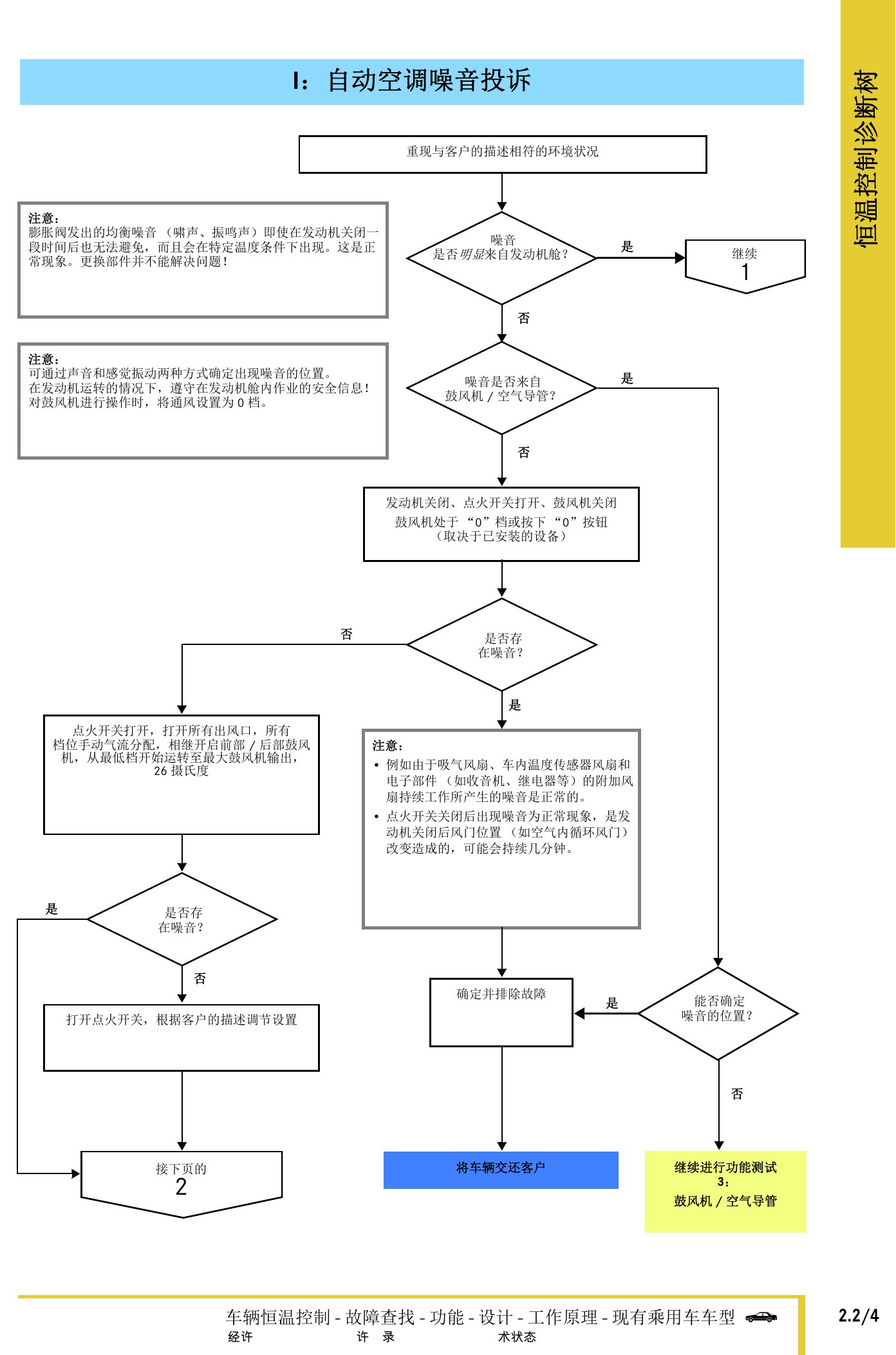

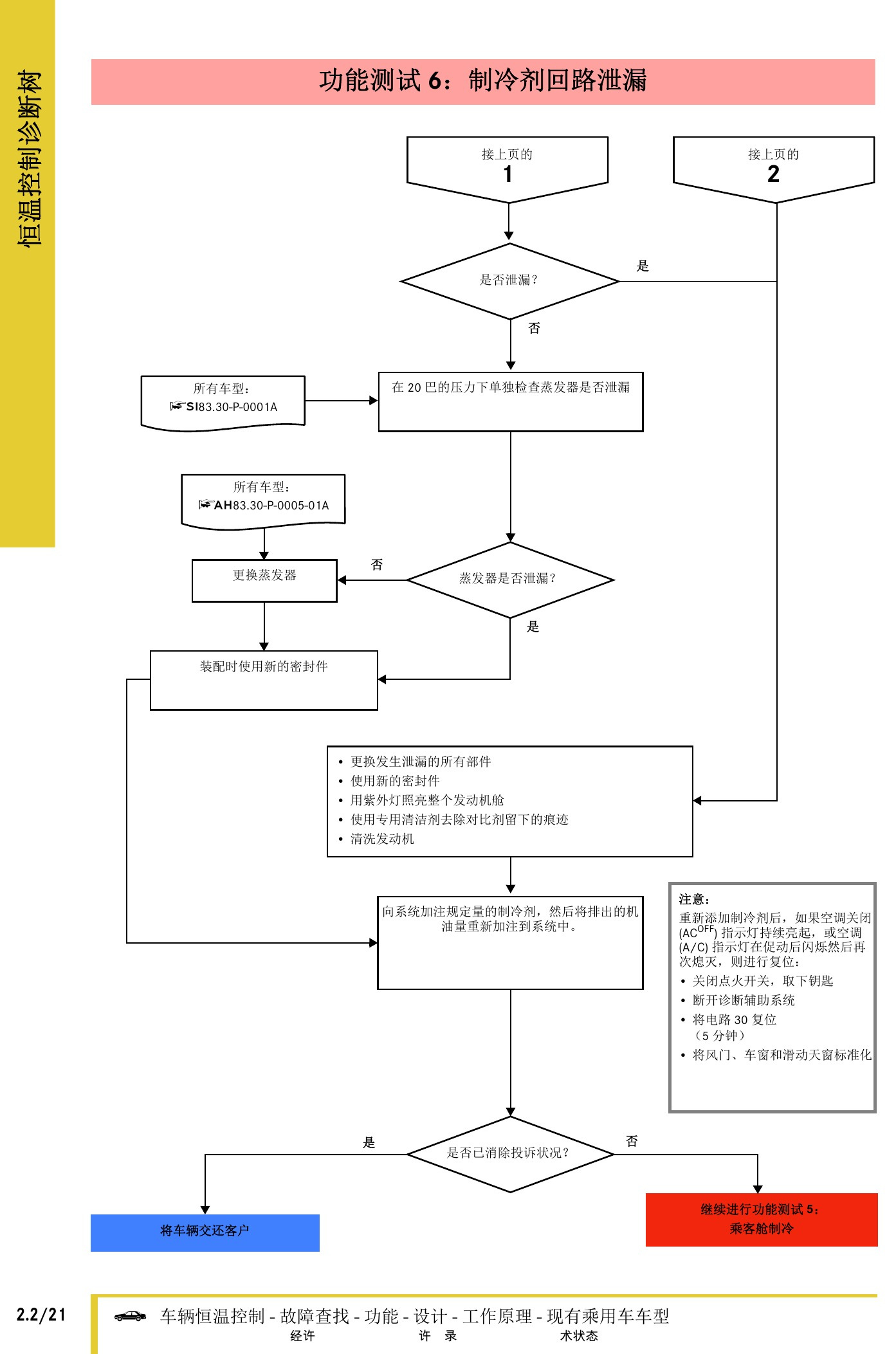

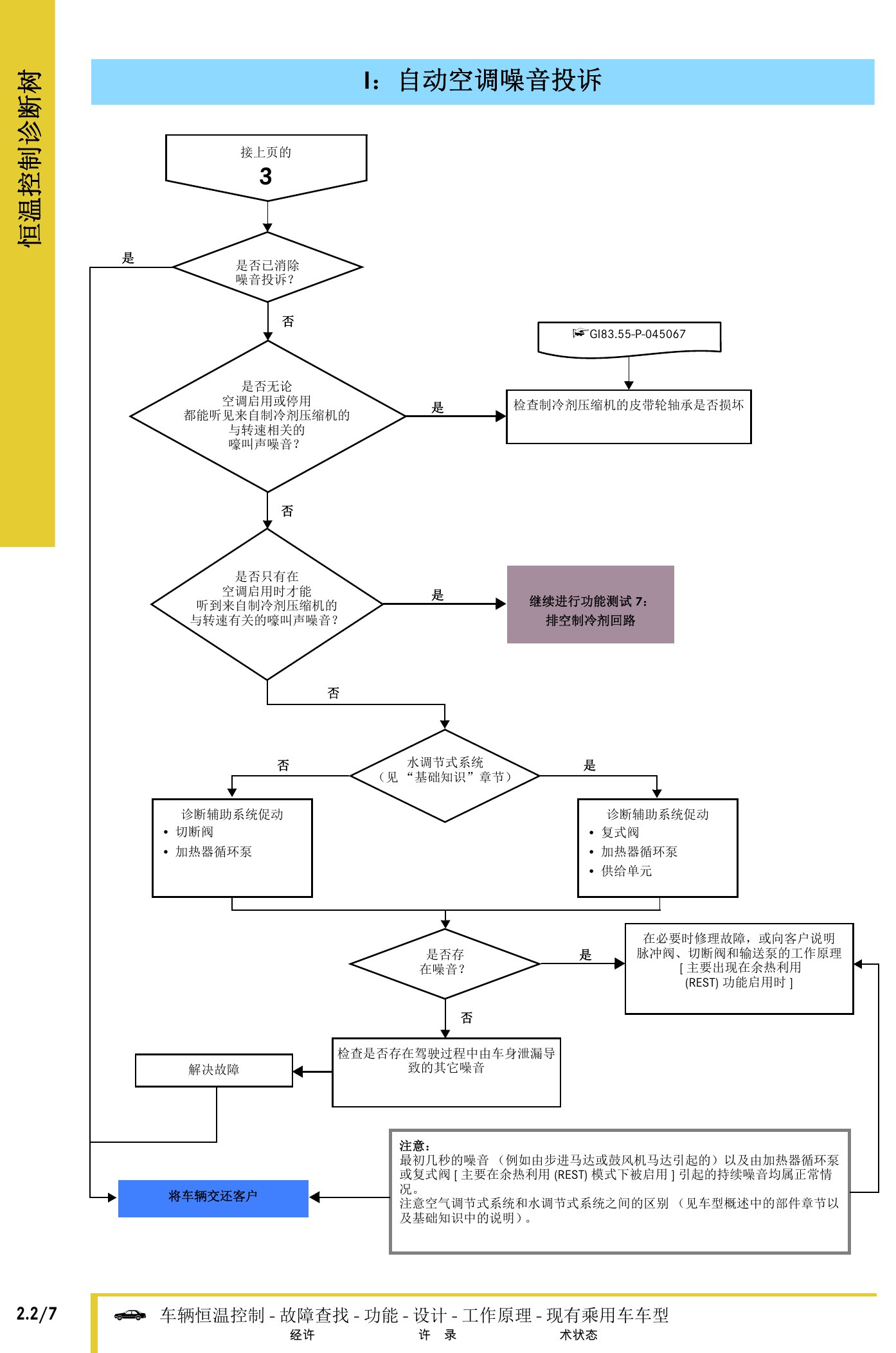

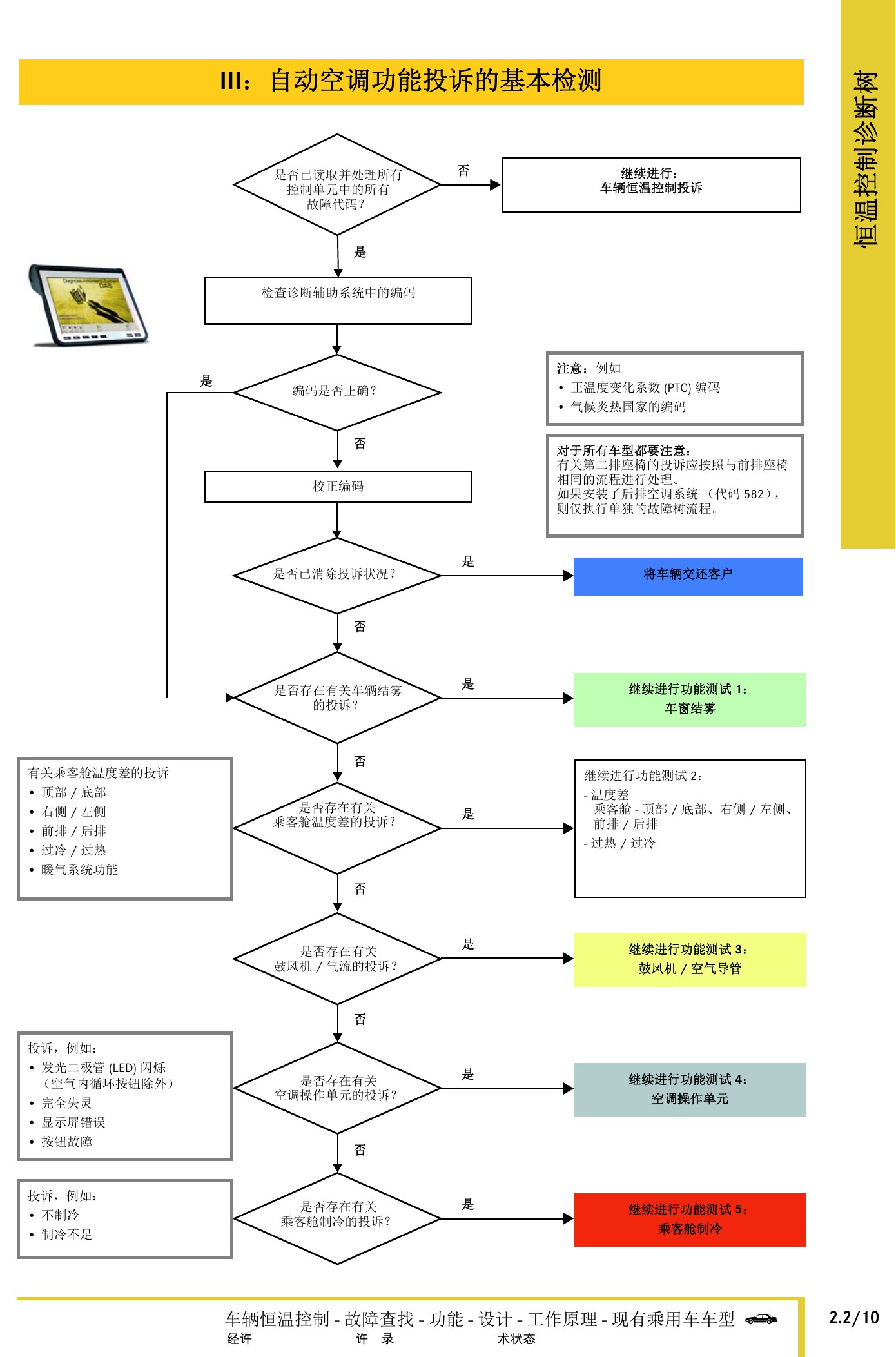

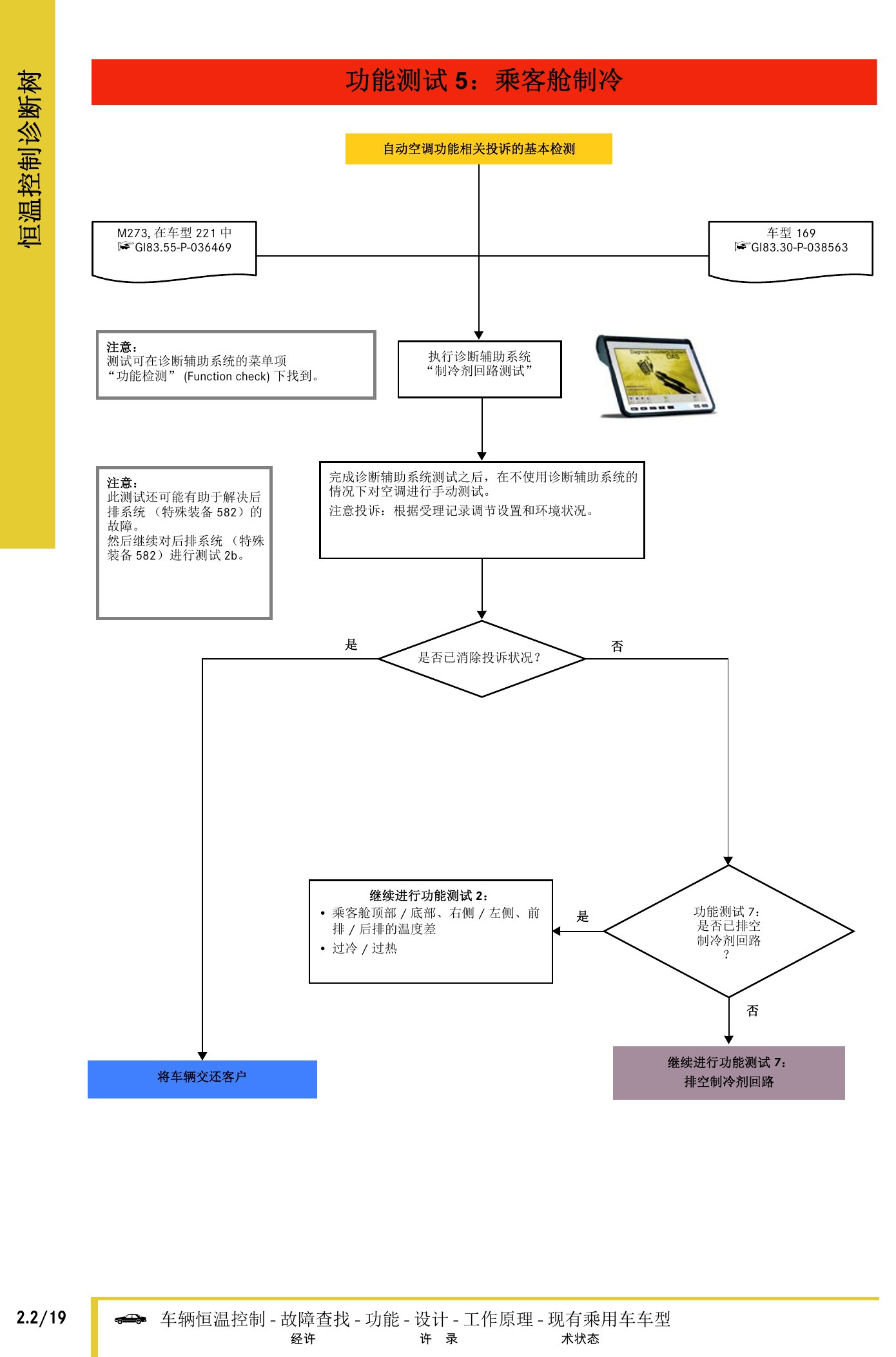

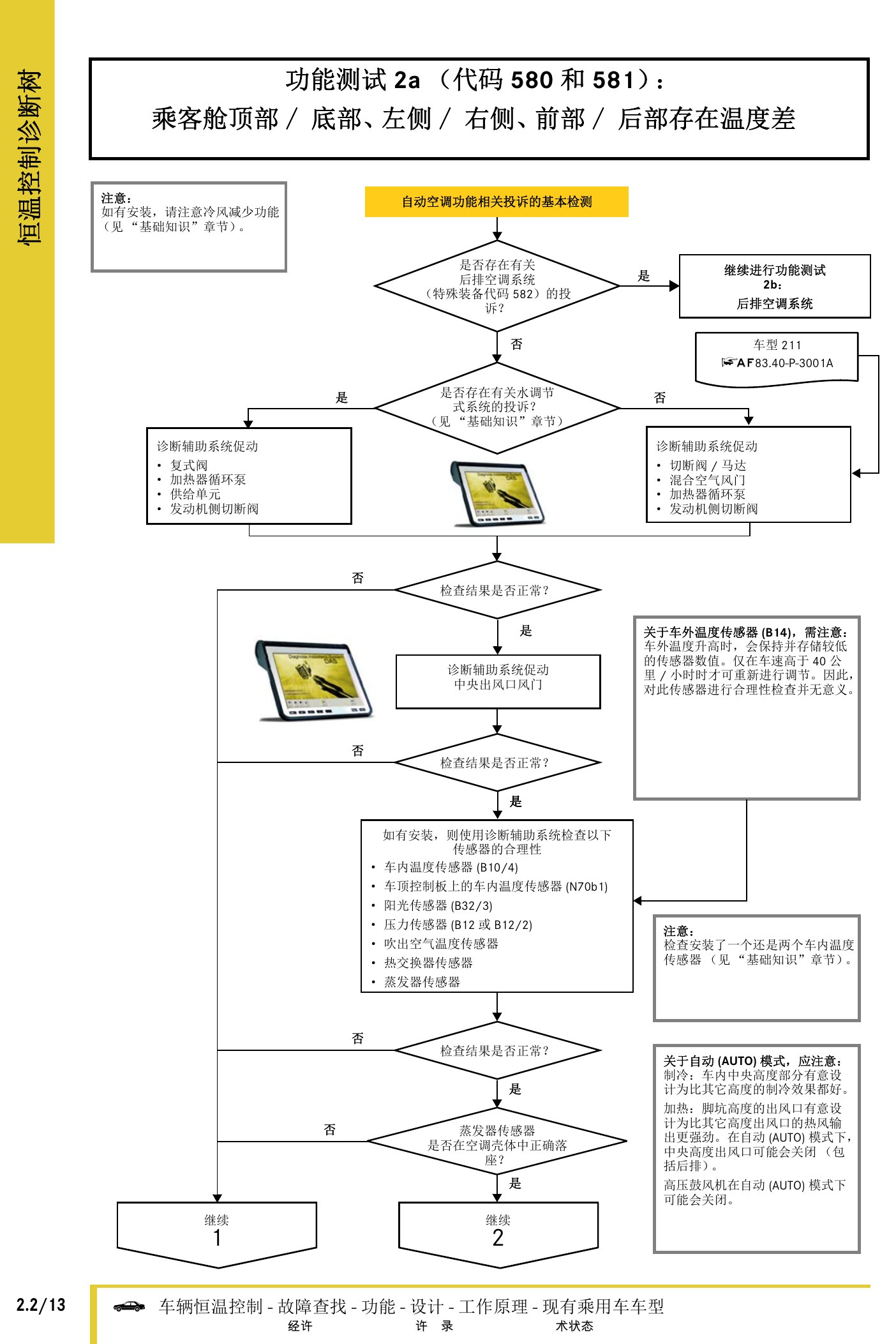

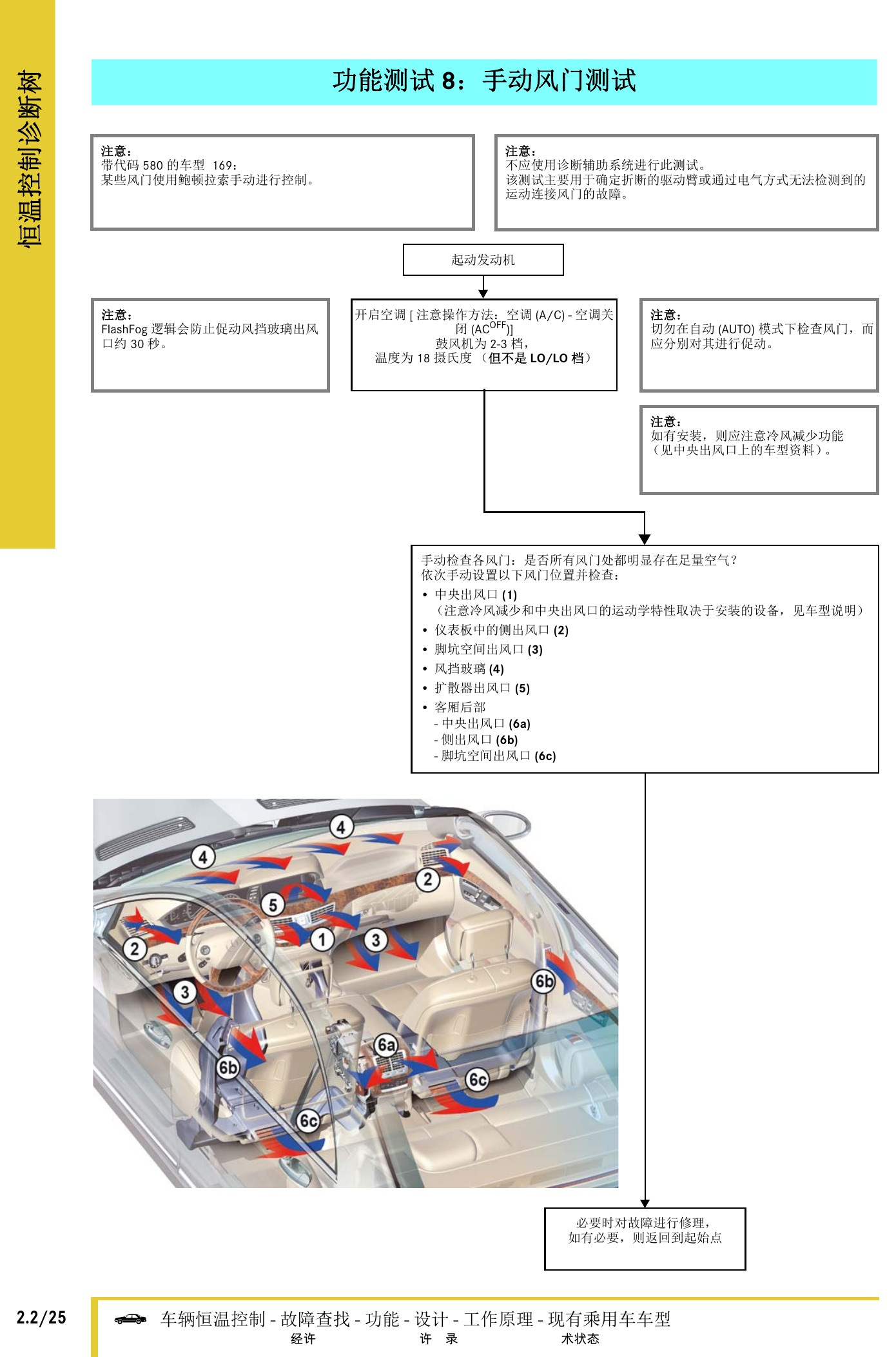

原诊断树依次覆盖车窗结雾、温度差、鼓风机和风道、控制面板、乘客舱制冷、制冷剂泄漏、回路排空与手动风门测试。

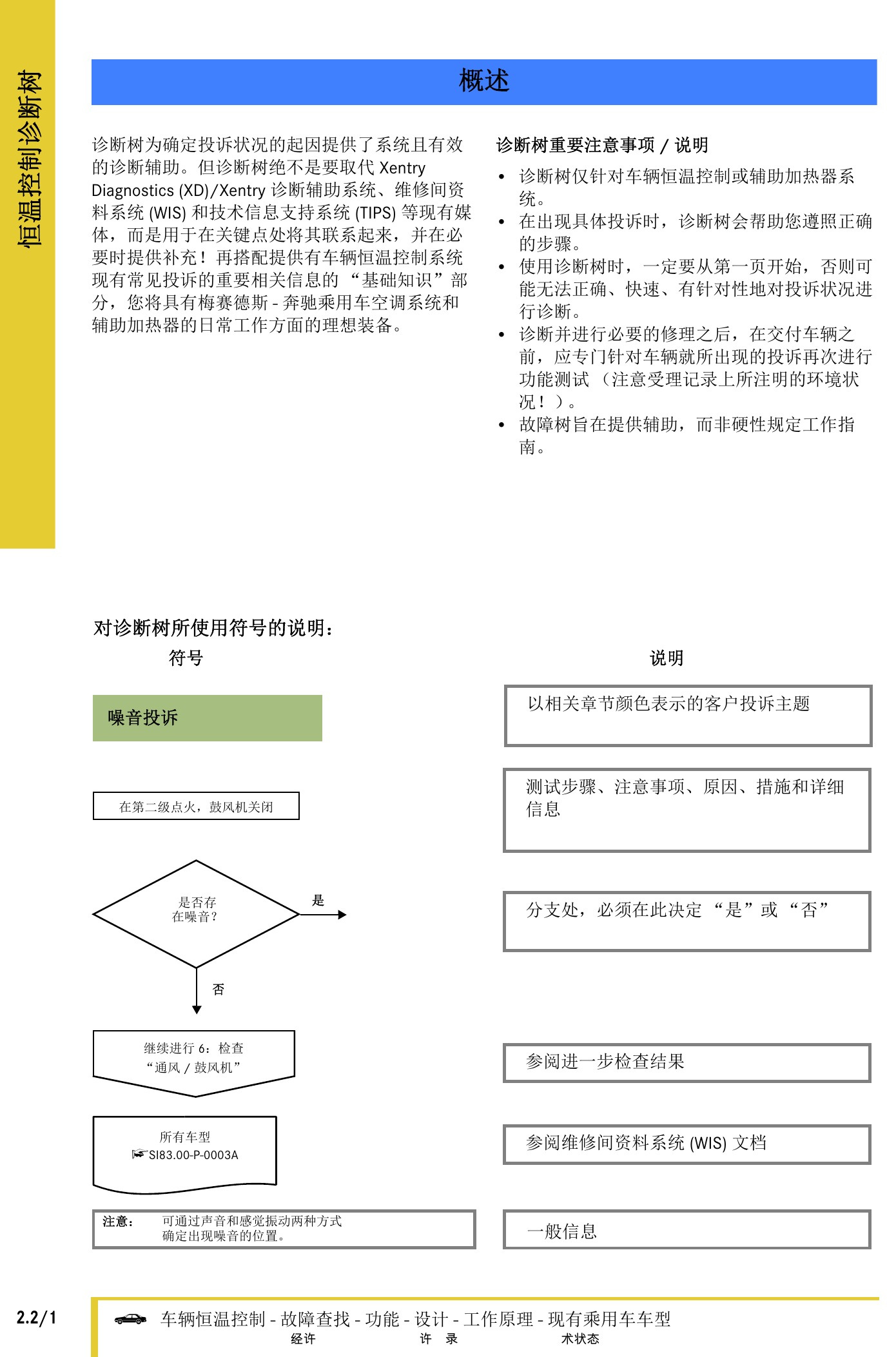

奔驰车辆恒温控制技术指南原第66页。
奔驰车辆恒温控制技术指南原第67页。
奔驰车辆恒温控制技术指南原第68页。
奔驰车辆恒温控制技术指南原第69页。

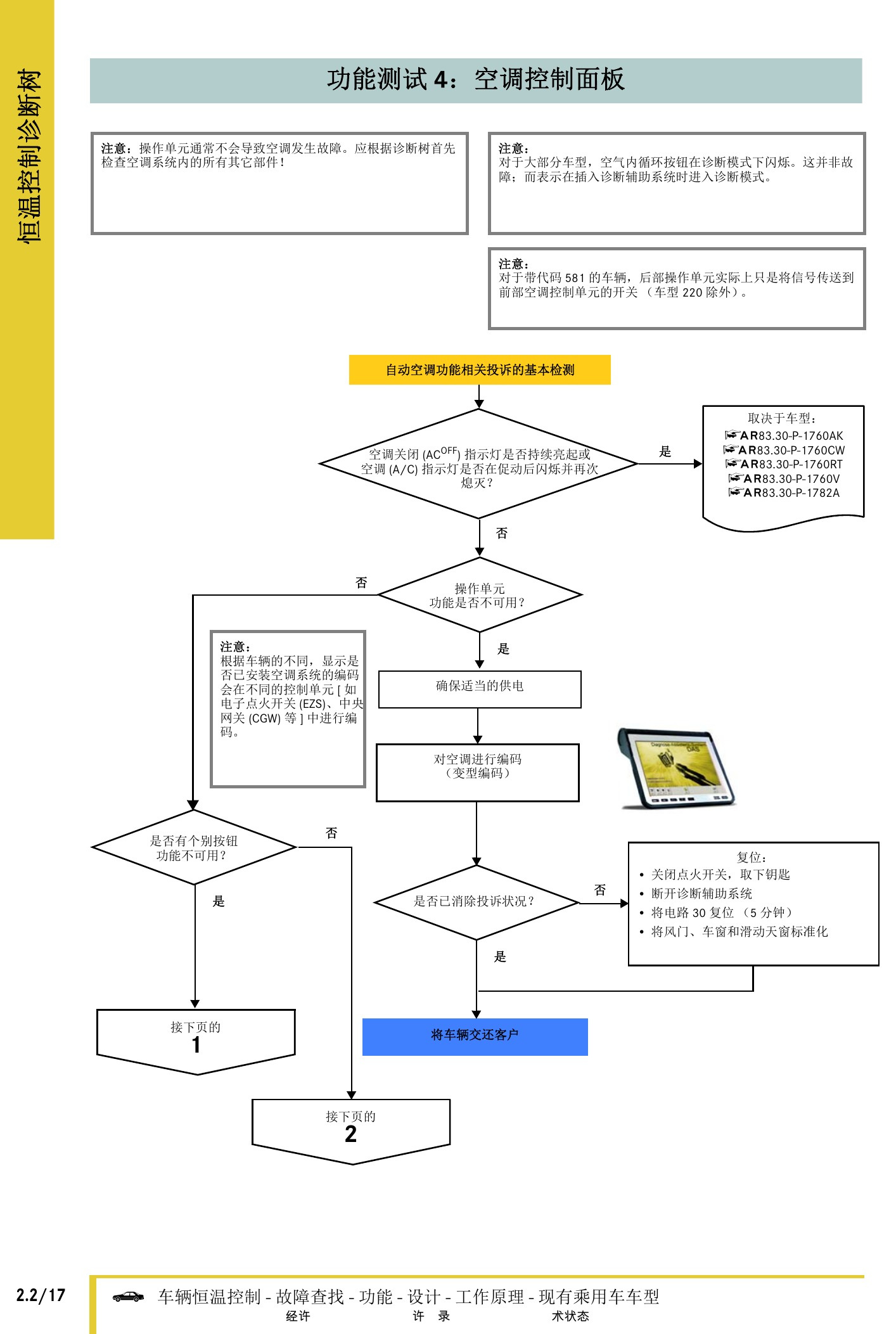

奔驰车辆恒温控制技术指南原第70页。
奔驰车辆恒温控制技术指南原第71页。
奔驰车辆恒温控制技术指南原第72页。
奔驰车辆恒温控制技术指南原第73页。

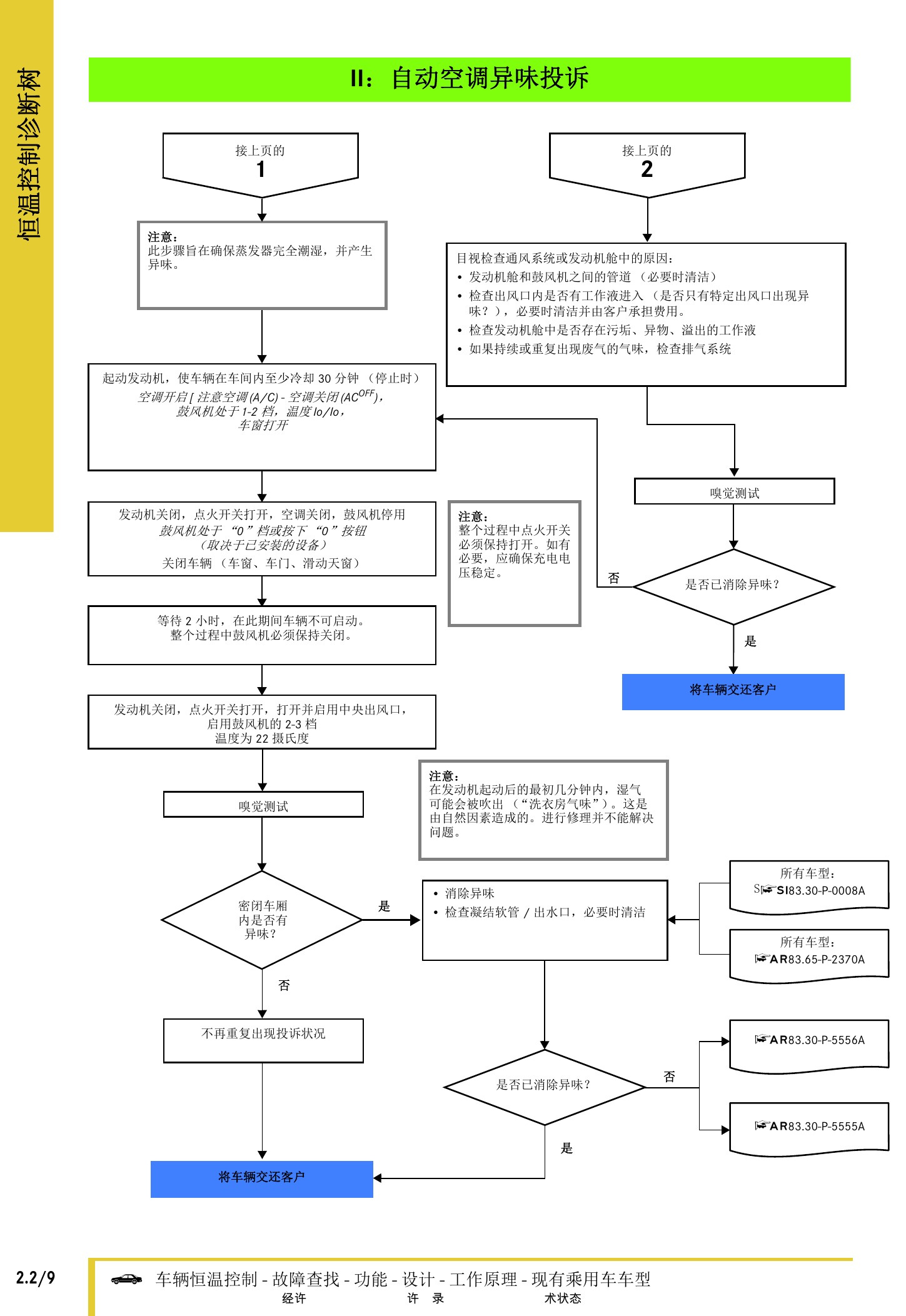

奔驰车辆恒温控制技术指南原第74页。
奔驰车辆恒温控制技术指南原第75页。

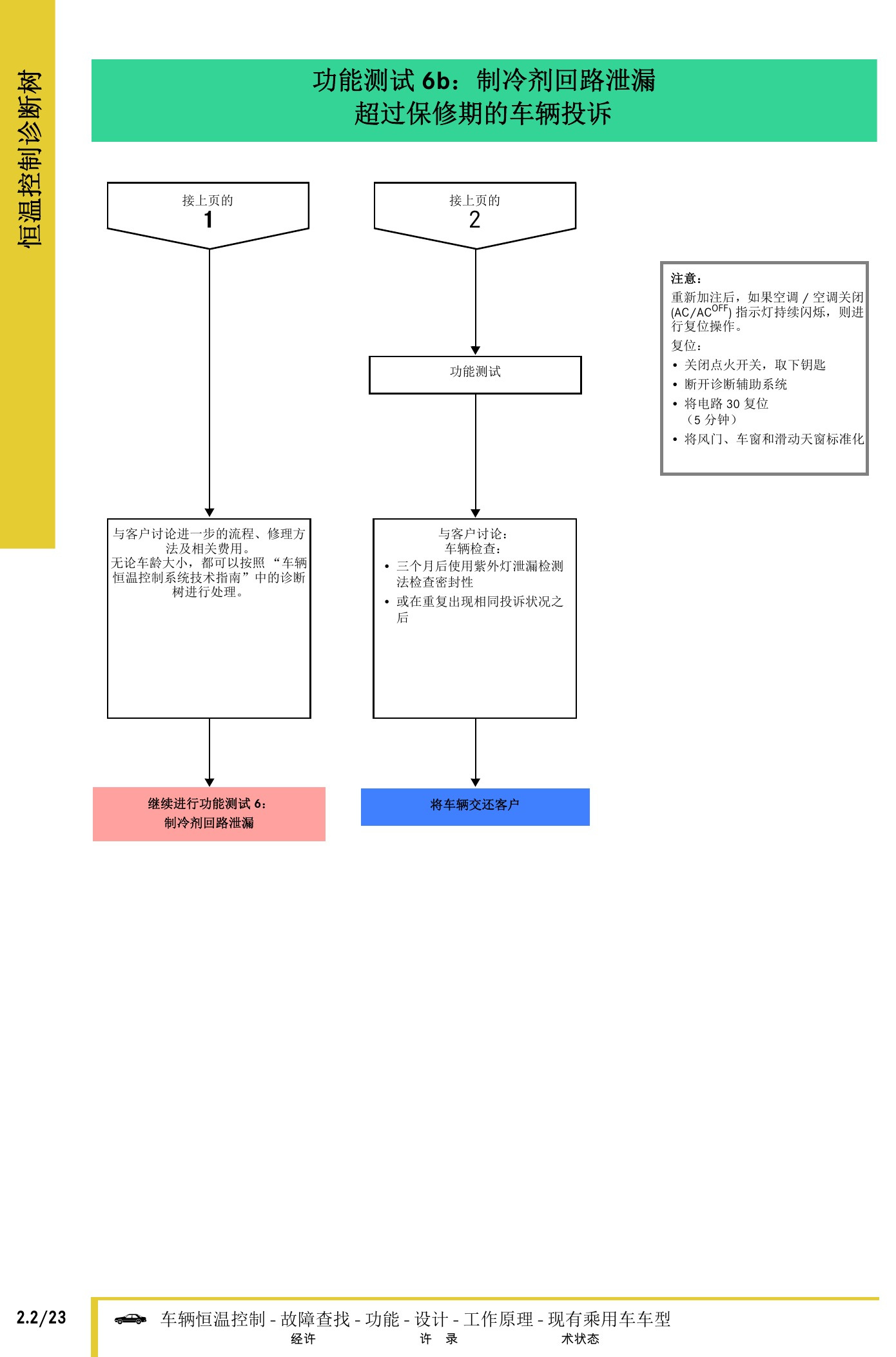

奔驰车辆恒温控制技术指南原第76页。

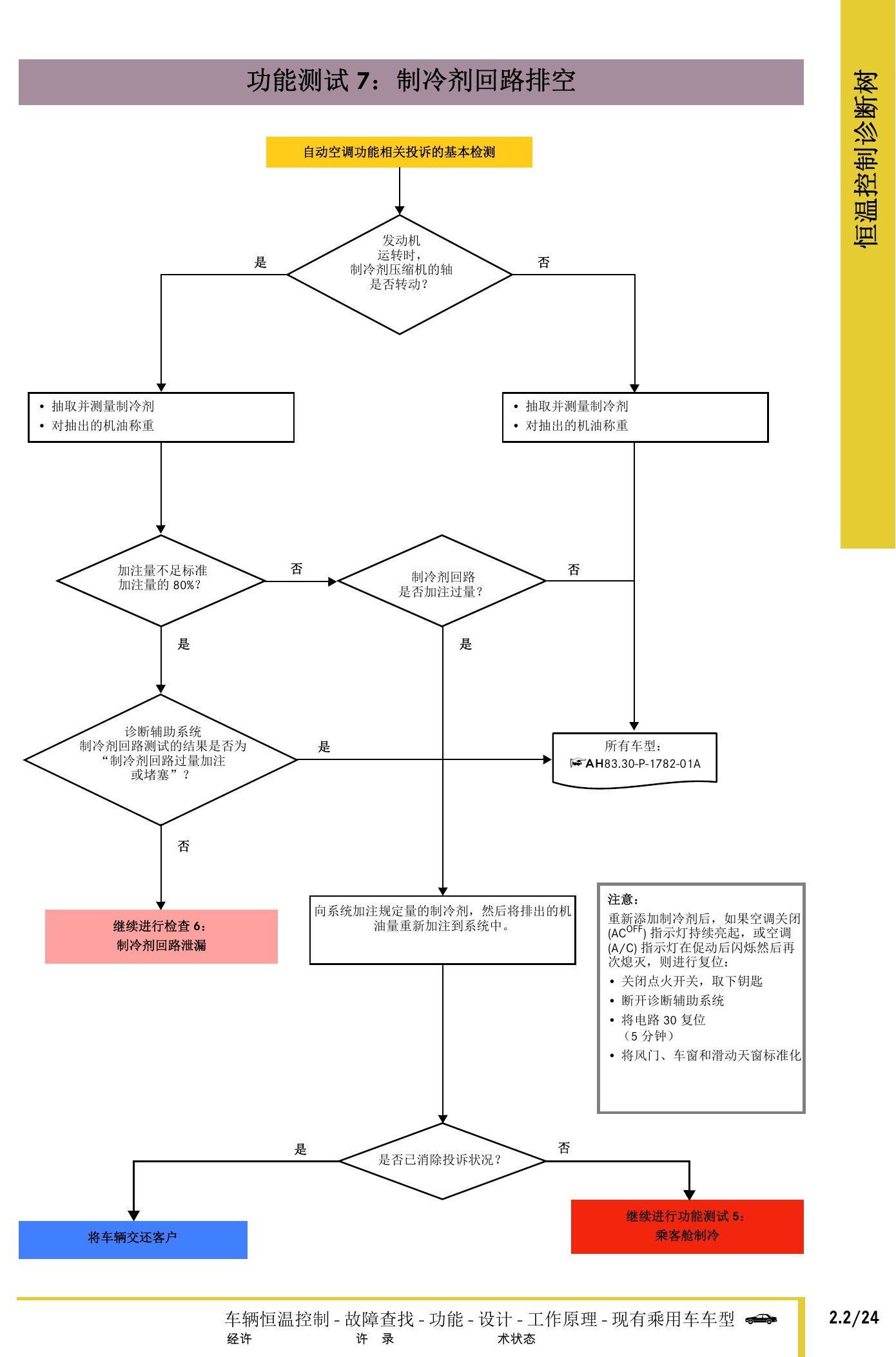

奔驰车辆恒温控制技术指南原第77页。
奔驰车辆恒温控制技术指南原第78页。
奔驰车辆恒温控制技术指南原第79页。

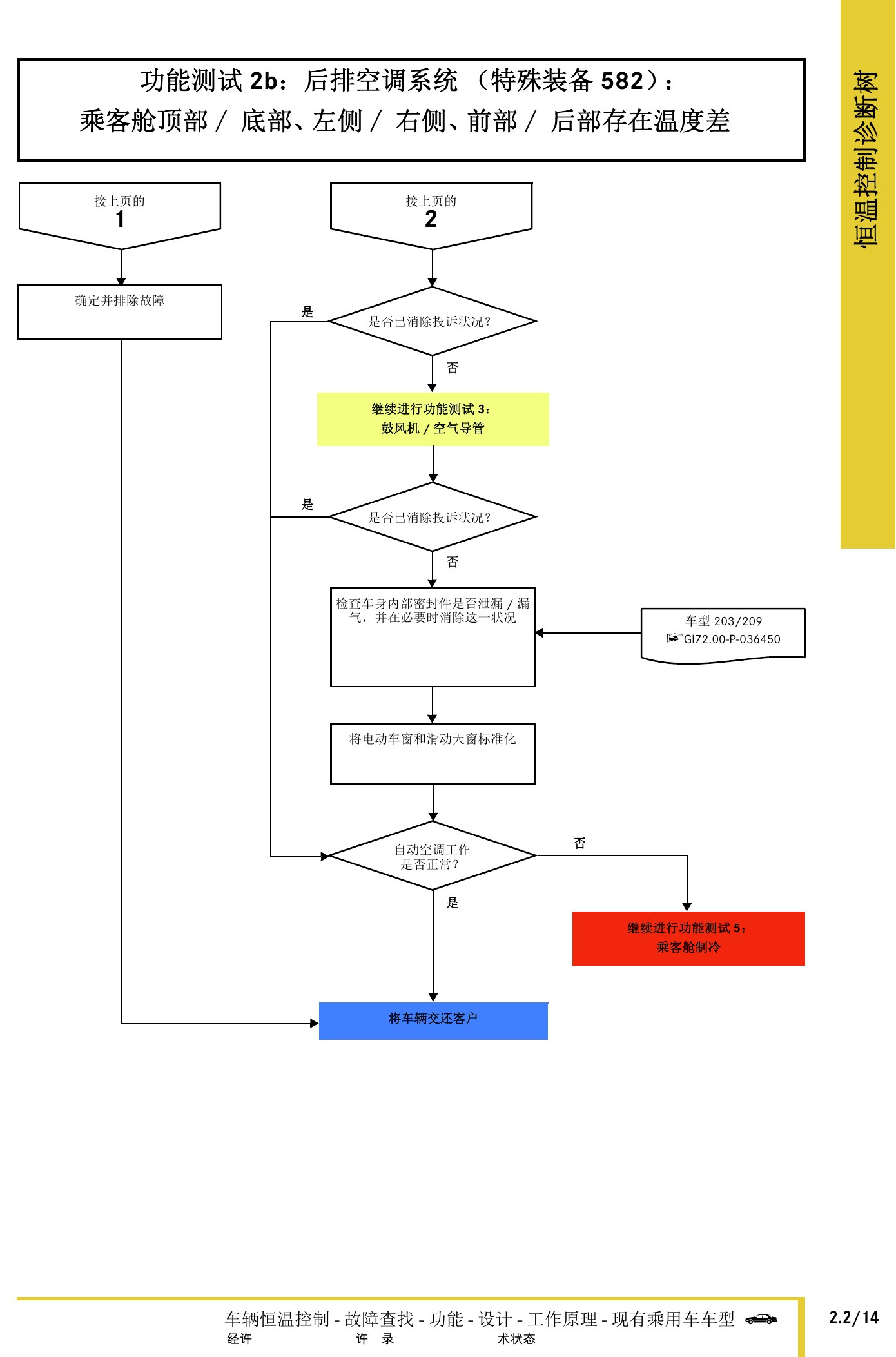

奔驰车辆恒温控制技术指南原第80页。
奔驰车辆恒温控制技术指南原第81页。
奔驰车辆恒温控制技术指南原第82页。
奔驰车辆恒温控制技术指南原第83页。
奔驰车辆恒温控制技术指南原第84页。
奔驰车辆恒温控制技术指南原第85页。
奔驰车辆恒温控制技术指南原第86页。
奔驰车辆恒温控制技术指南原第87页。
奔驰车辆恒温控制技术指南原第88页。
奔驰车辆恒温控制技术指南原第89页。
奔驰车辆恒温控制技术指南原第90页。

五、辅助加热器诊断树

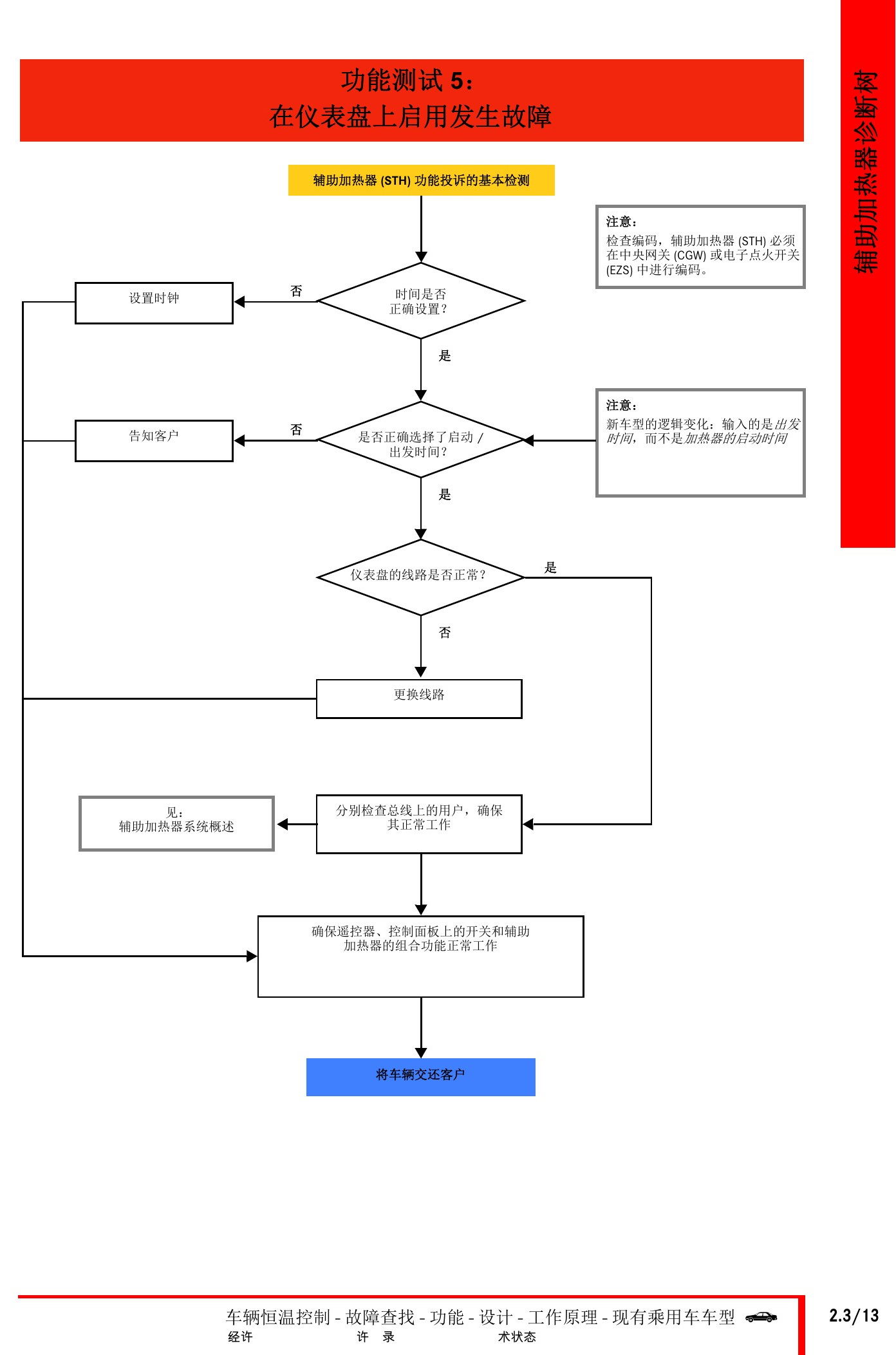

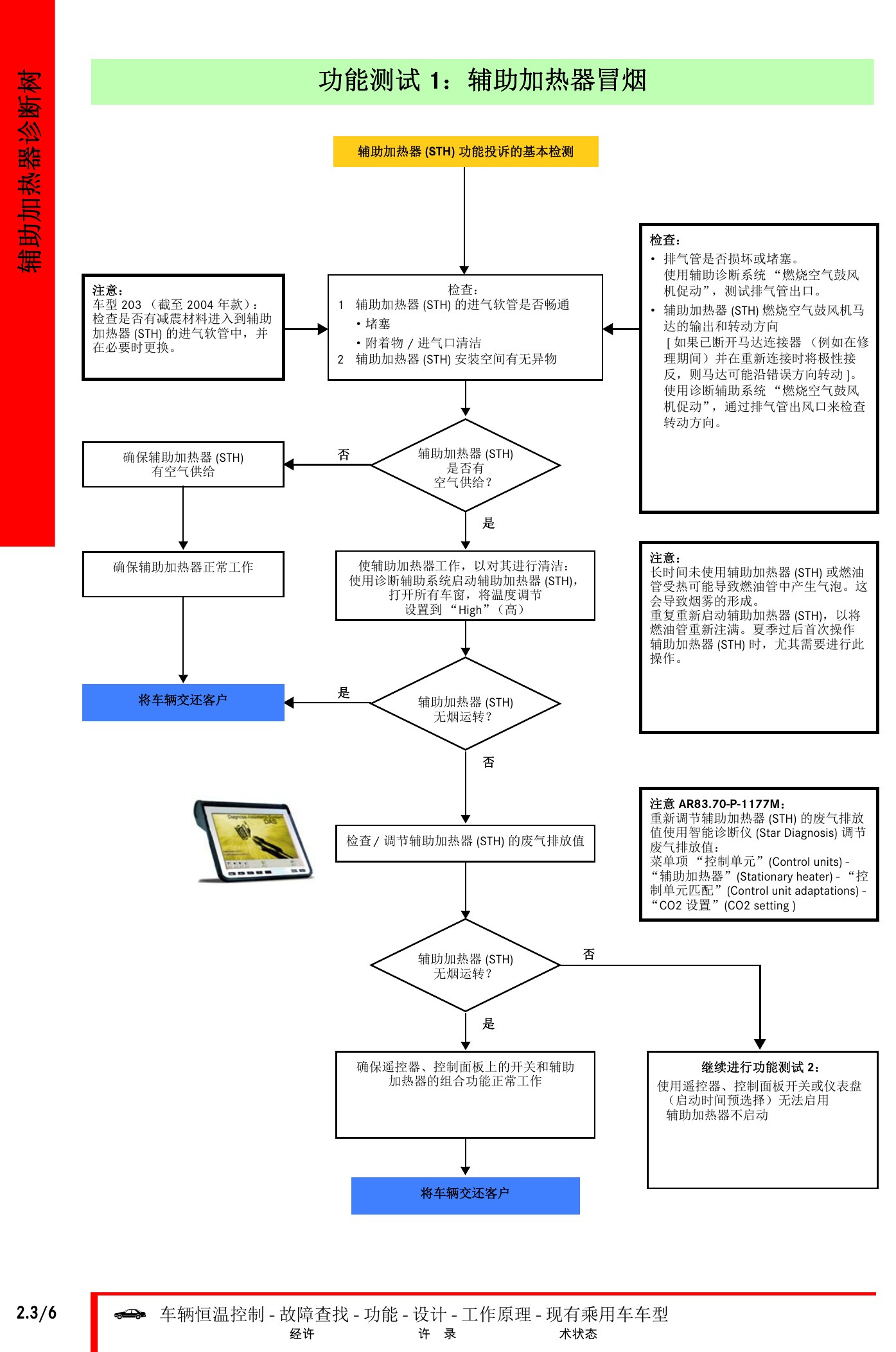

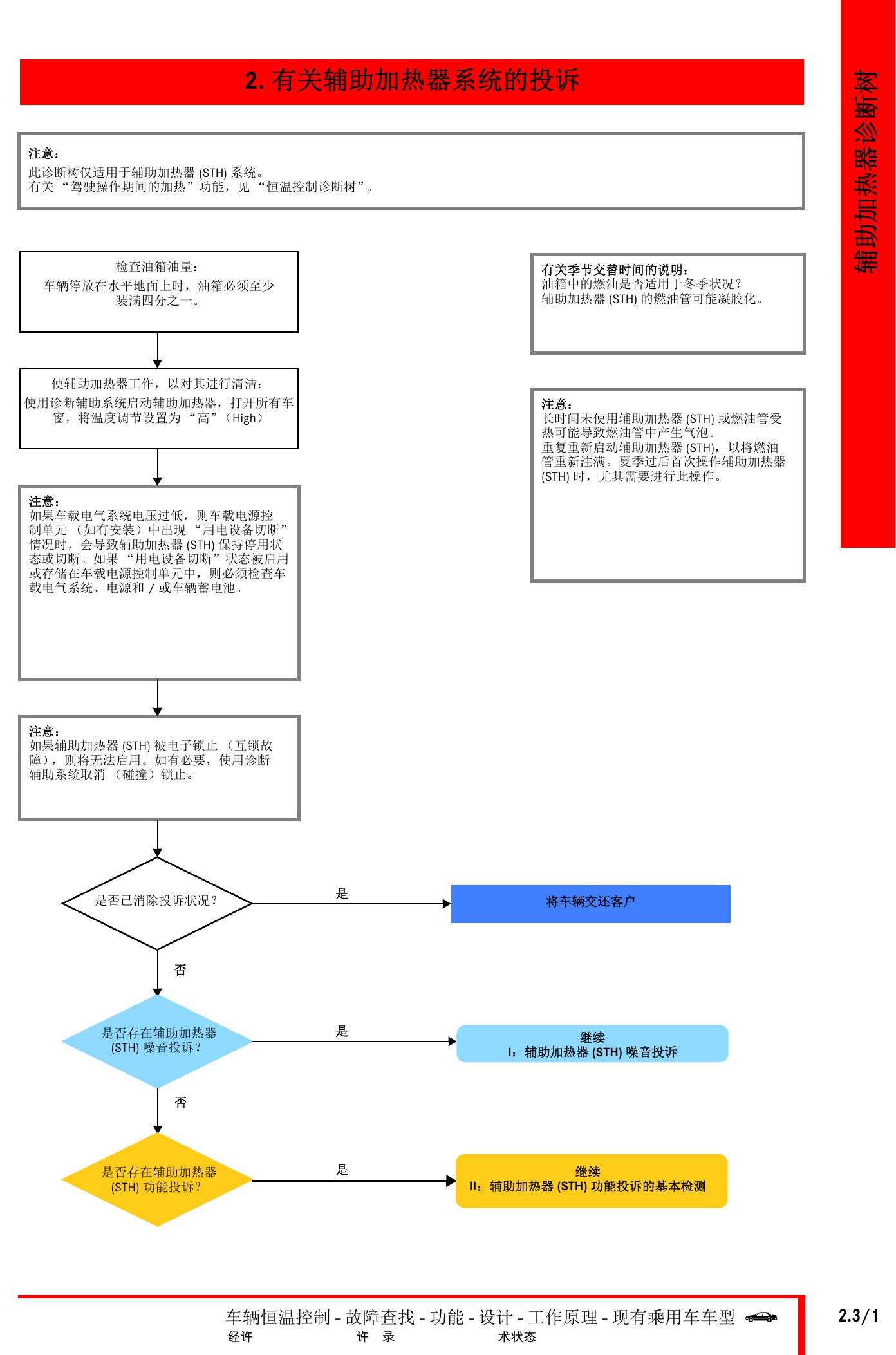

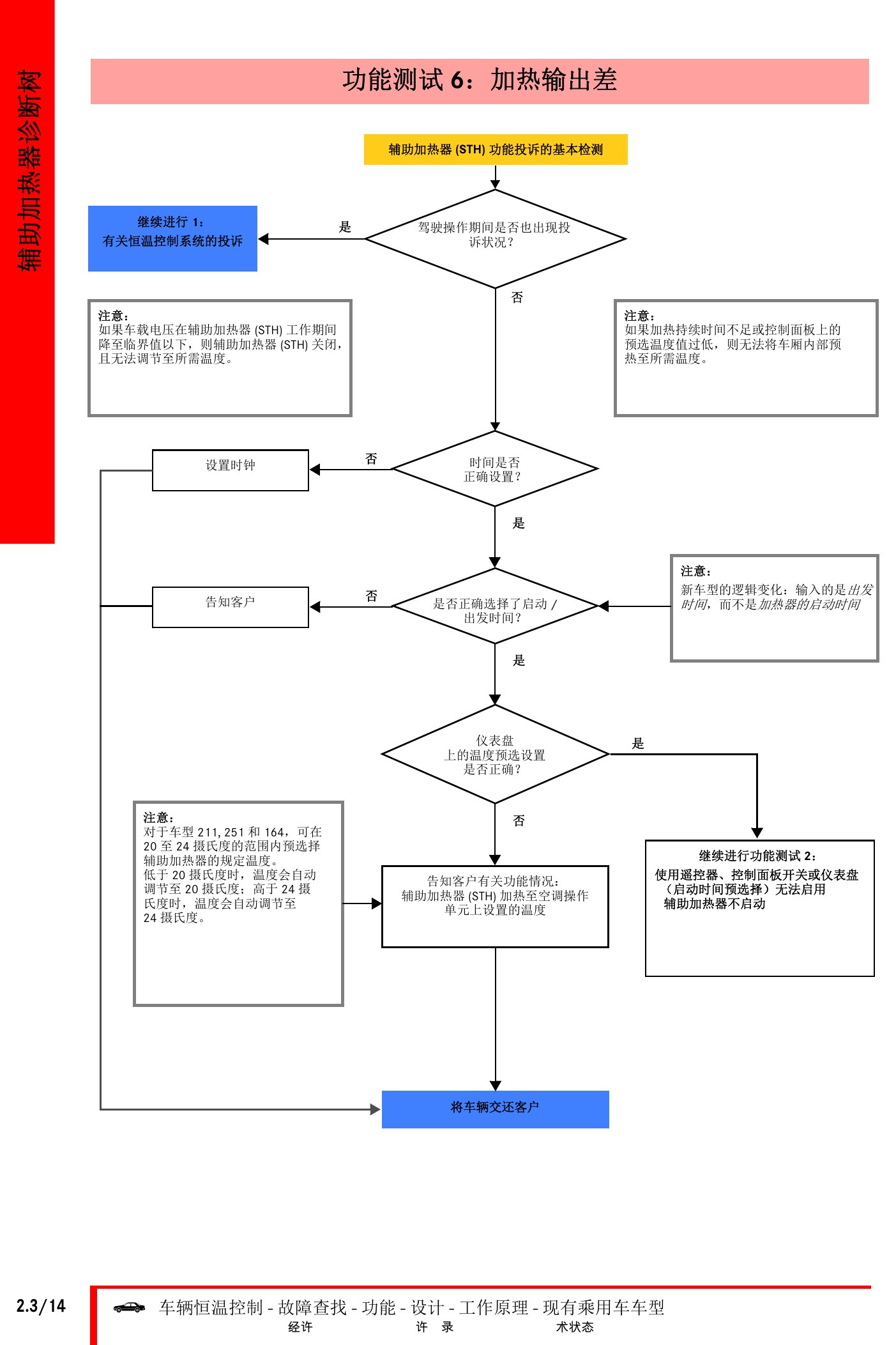

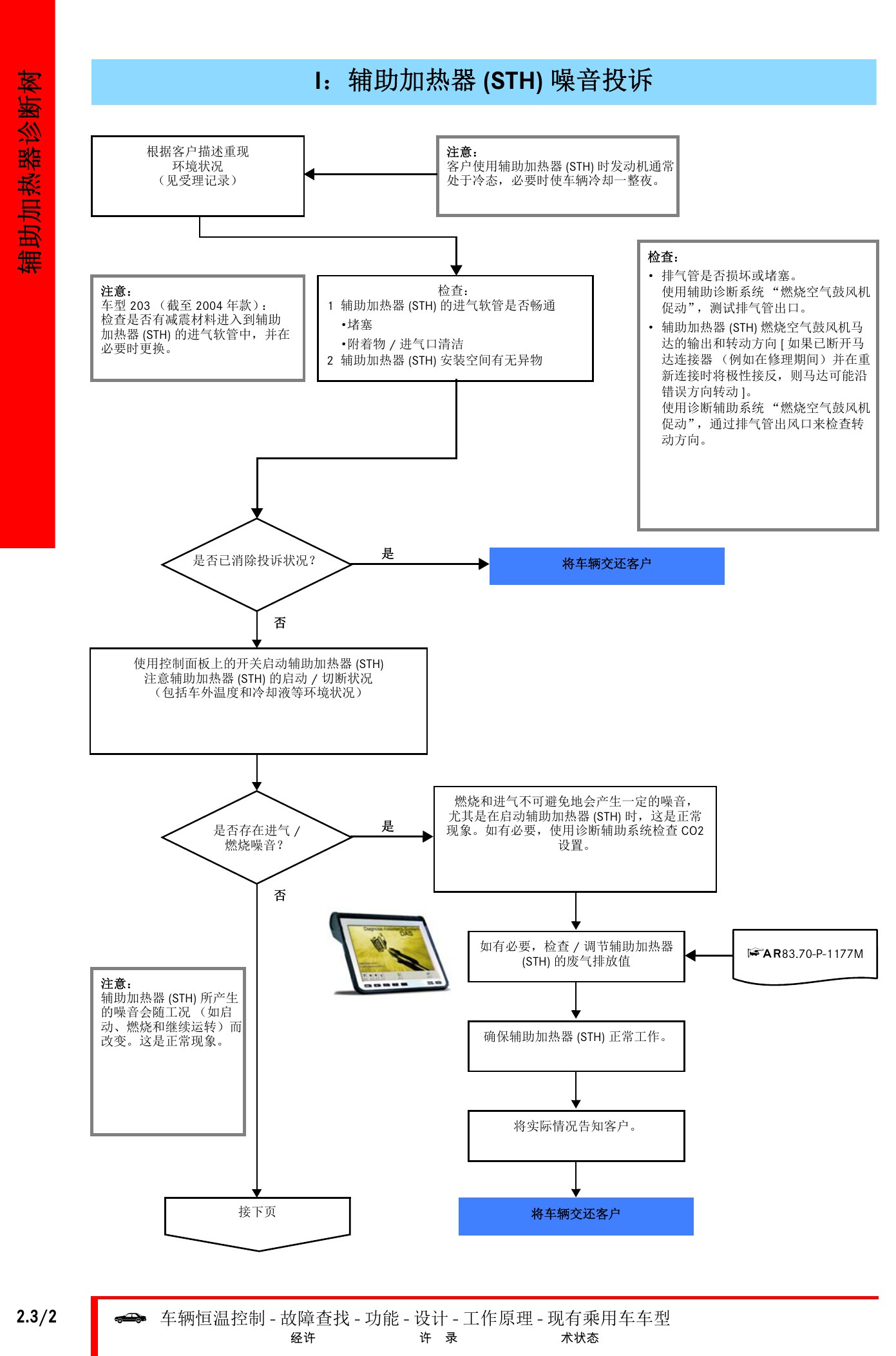

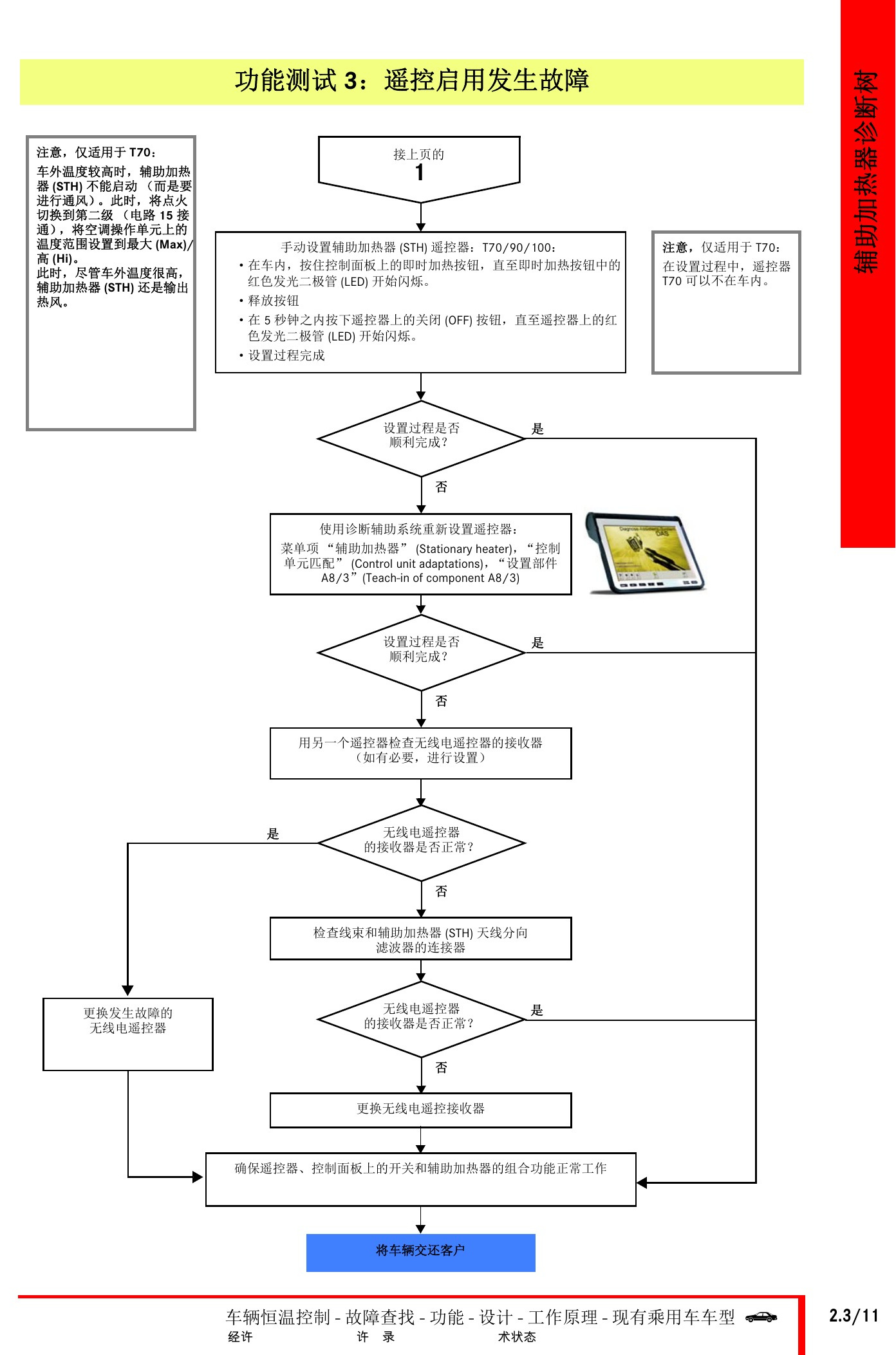

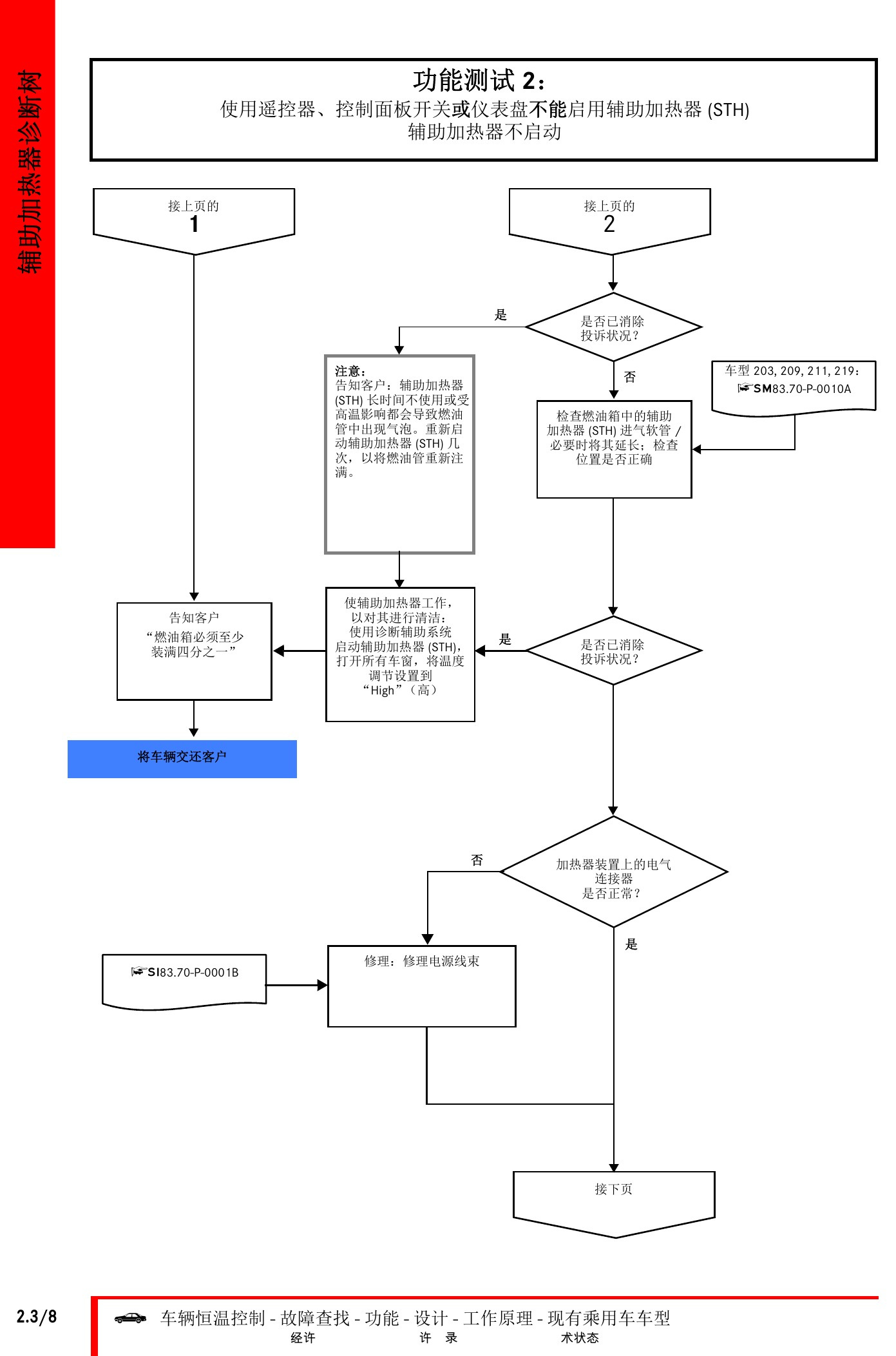

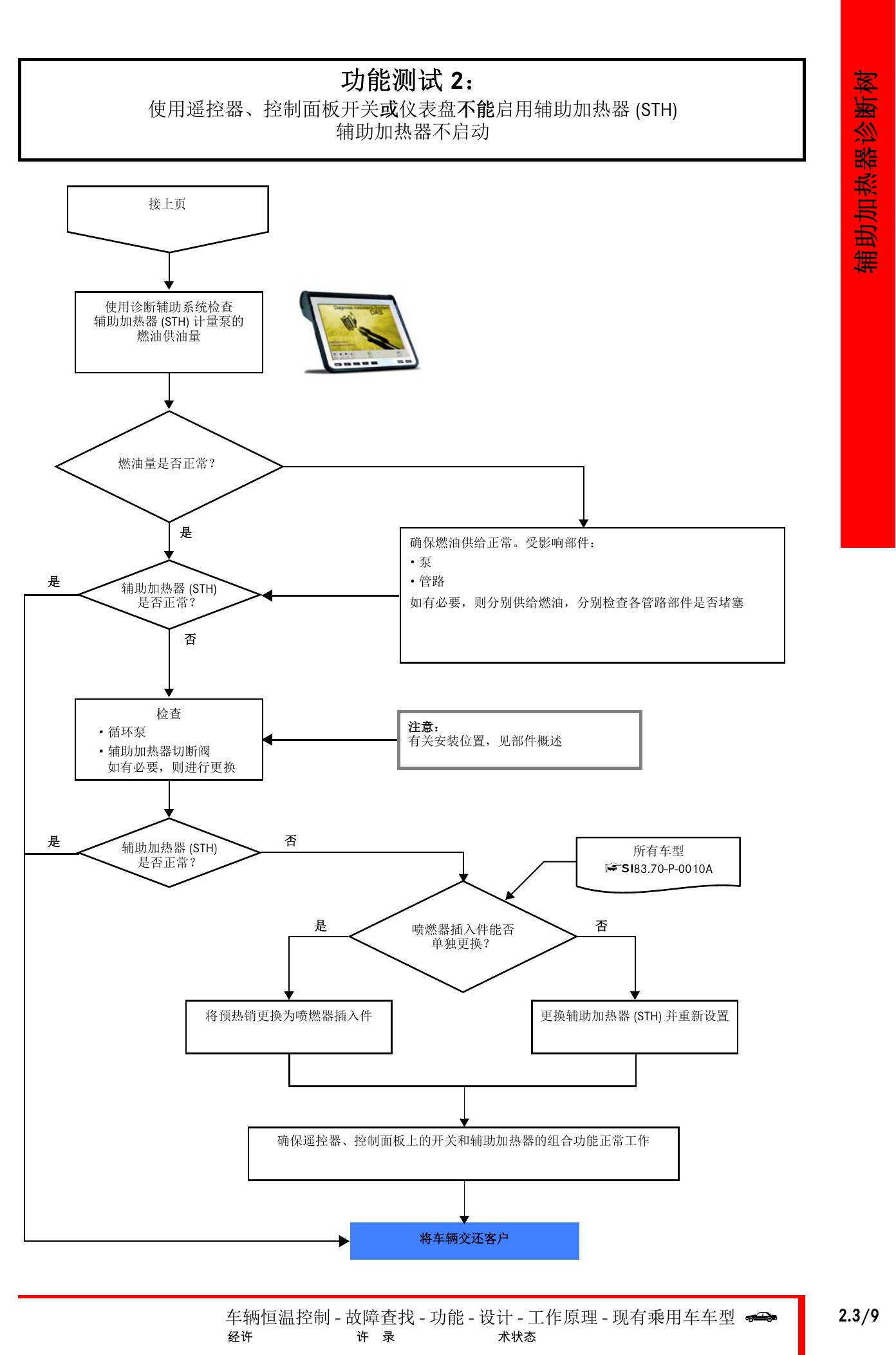

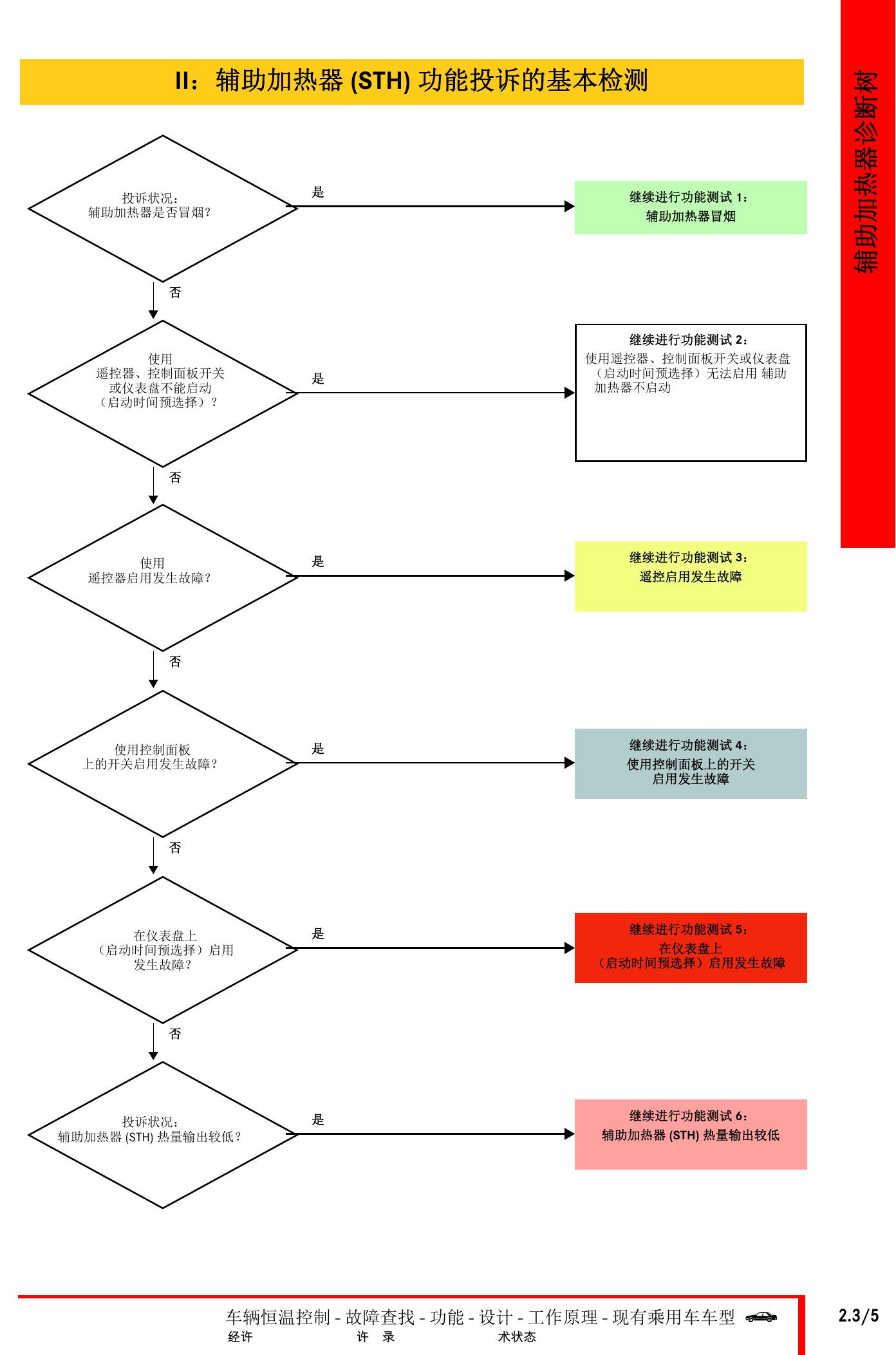

辅助加热器诊断部分包括噪音、冒烟、功能异常、遥控启用及相关基本检测流程。

奔驰车辆恒温控制技术指南原第91页。
奔驰车辆恒温控制技术指南原第92页。

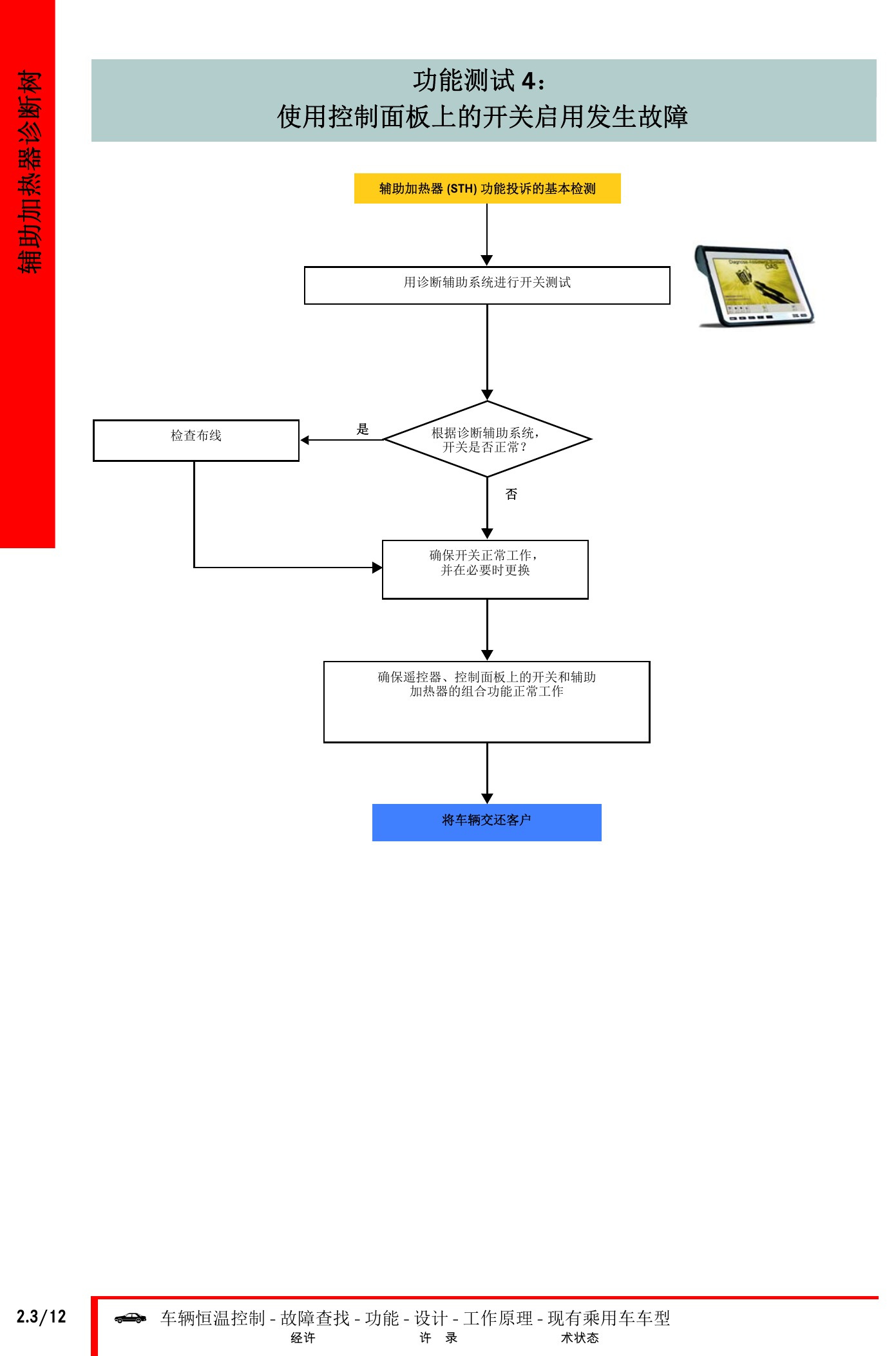

奔驰车辆恒温控制技术指南原第93页。
奔驰车辆恒温控制技术指南原第94页。
奔驰车辆恒温控制技术指南原第95页。

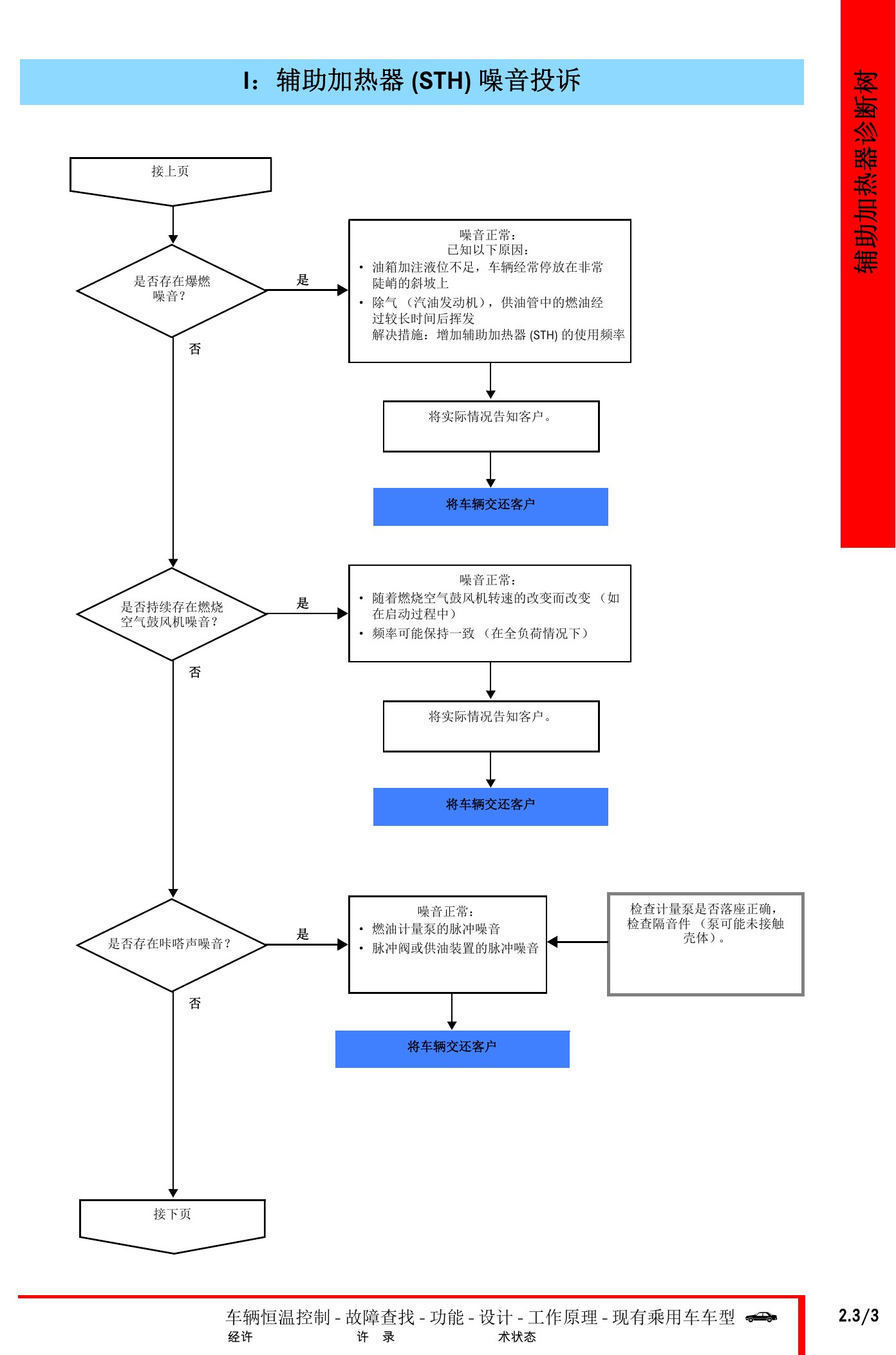

奔驰车辆恒温控制技术指南原第96页。

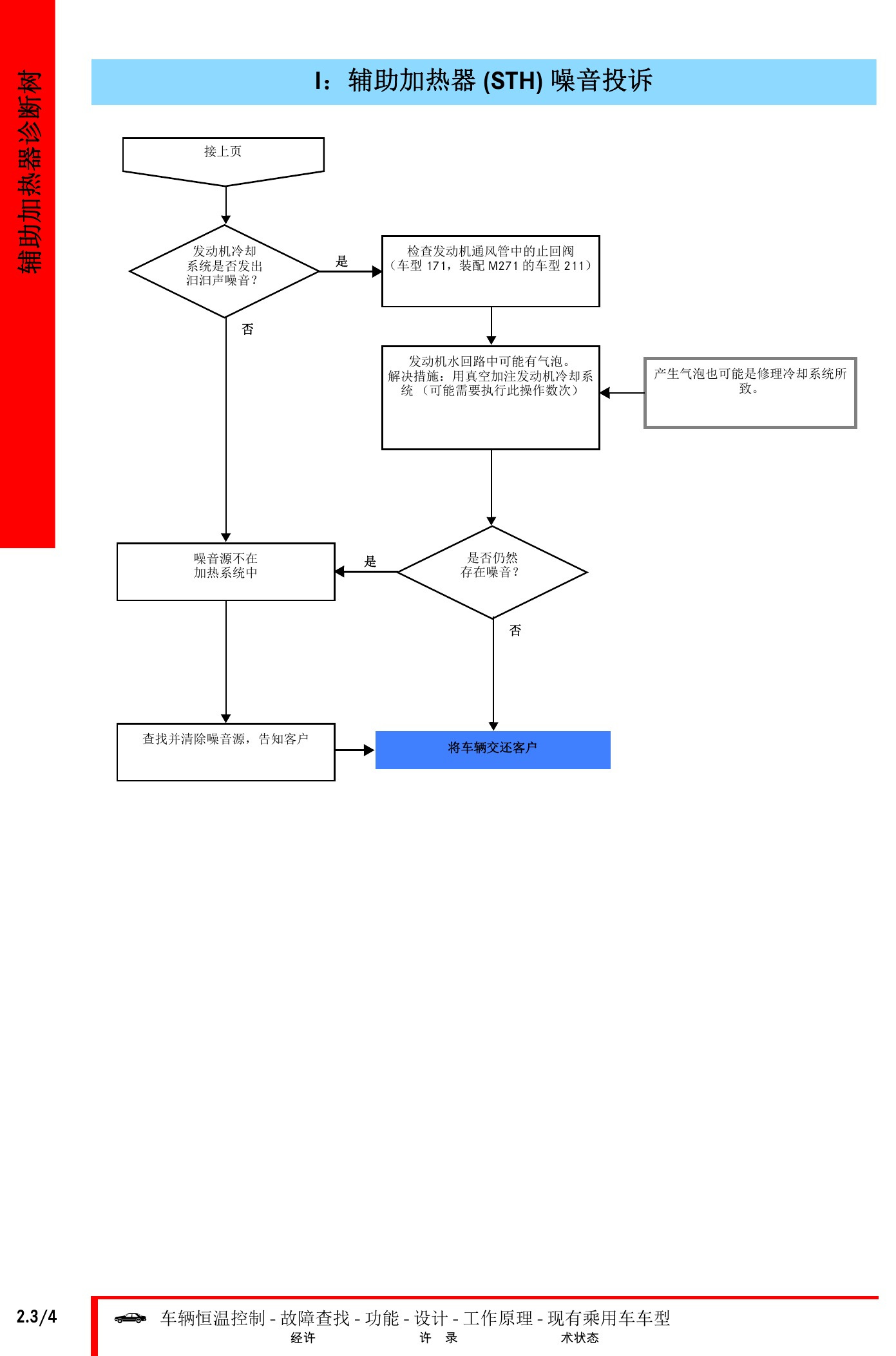

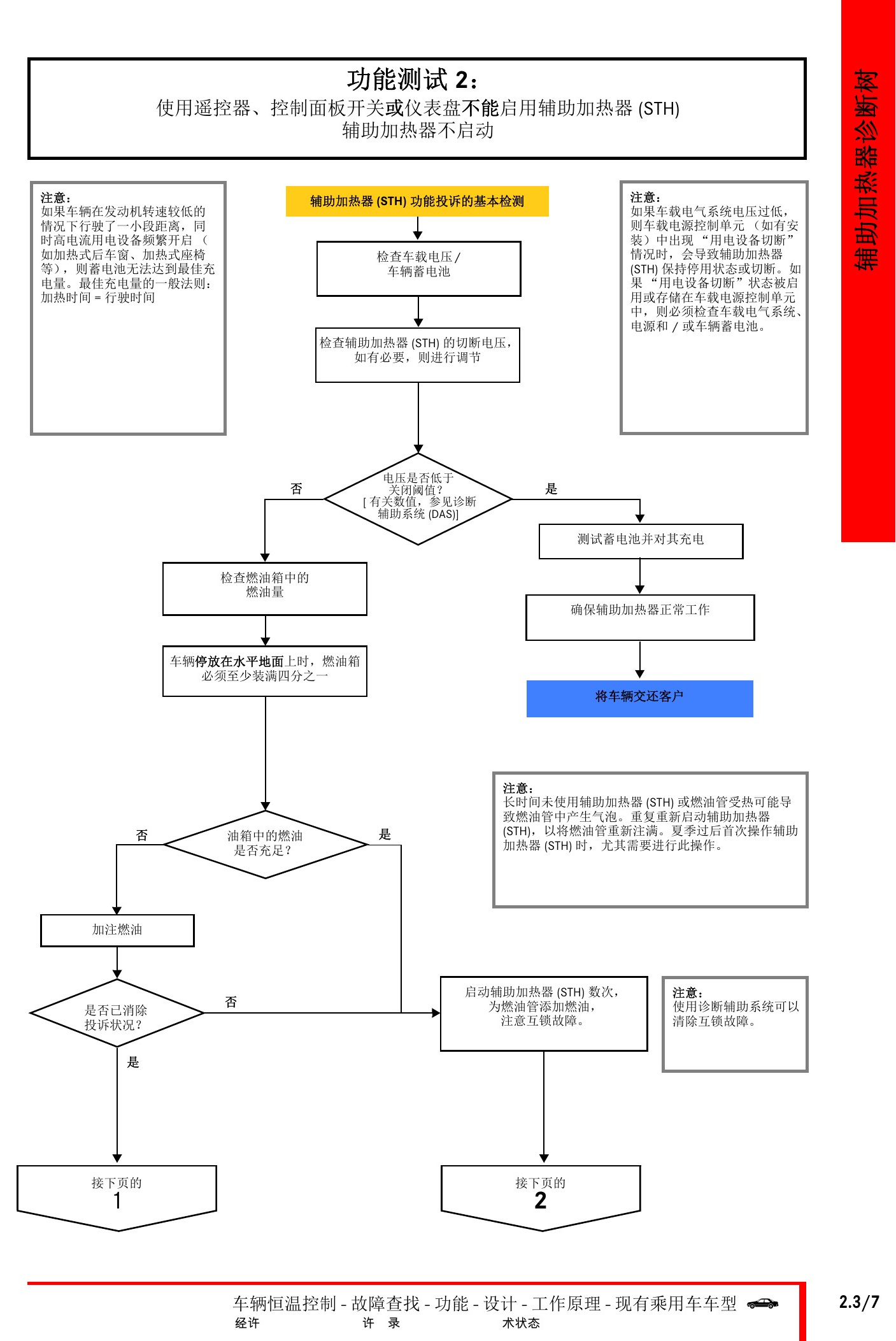

奔驰车辆恒温控制技术指南原第97页。
奔驰车辆恒温控制技术指南原第98页。
奔驰车辆恒温控制技术指南原第99页。

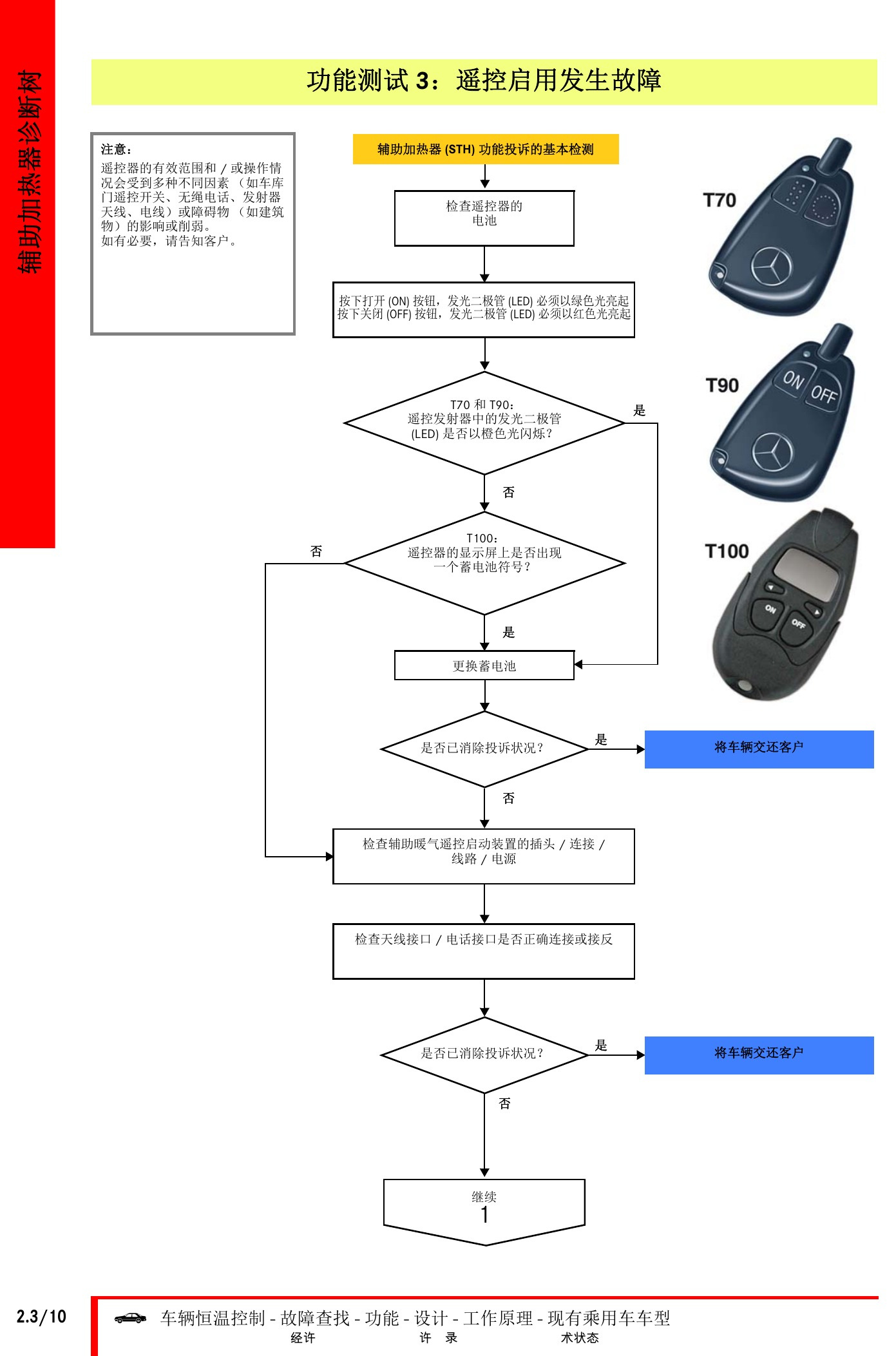

奔驰车辆恒温控制技术指南原第100页。
奔驰车辆恒温控制技术指南原第101页。
奔驰车辆恒温控制技术指南原第102页。
奔驰车辆恒温控制技术指南原第103页。
奔驰车辆恒温控制技术指南原第104页。

六、恒温控制基础、回路与遥控器

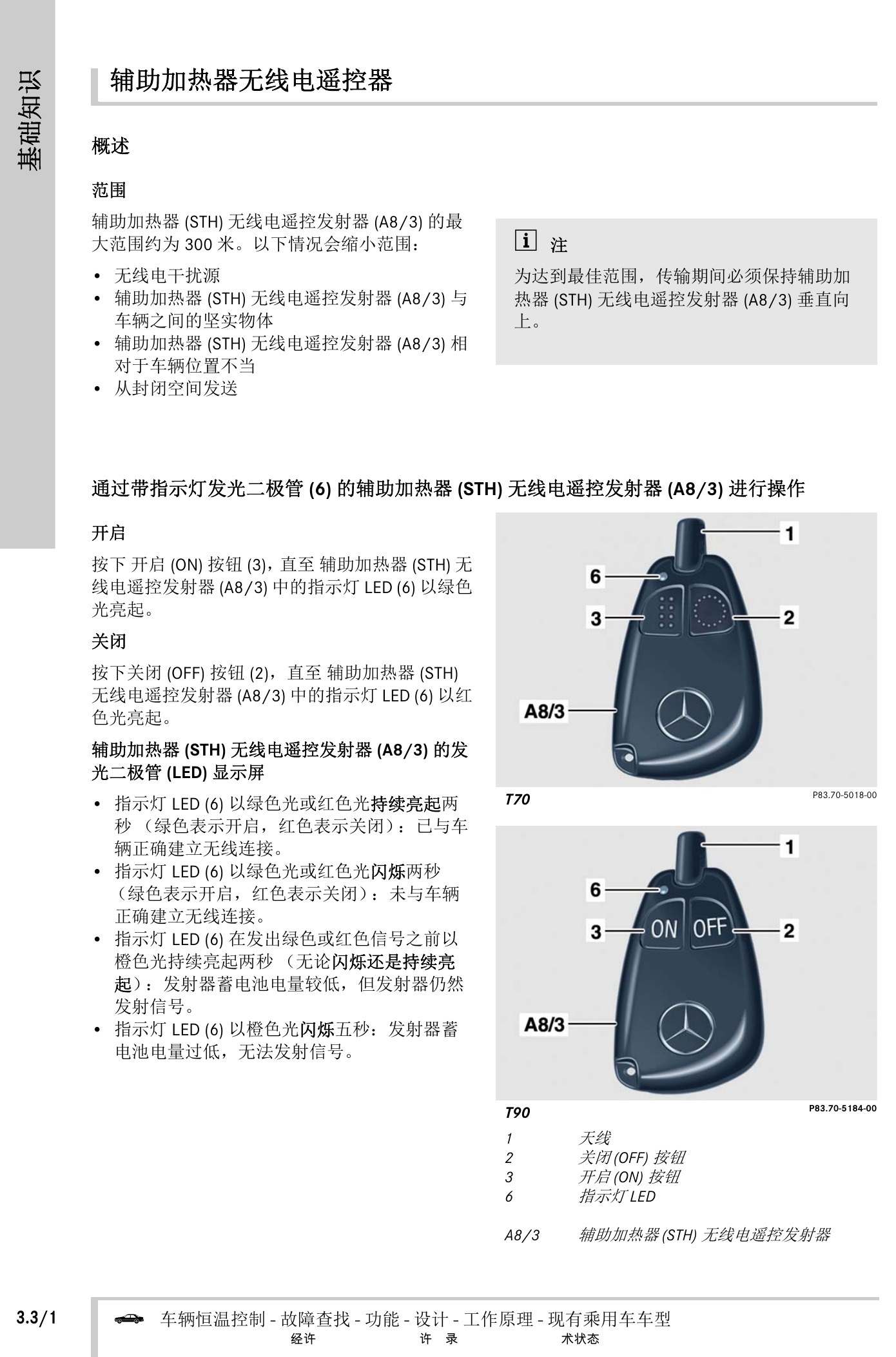

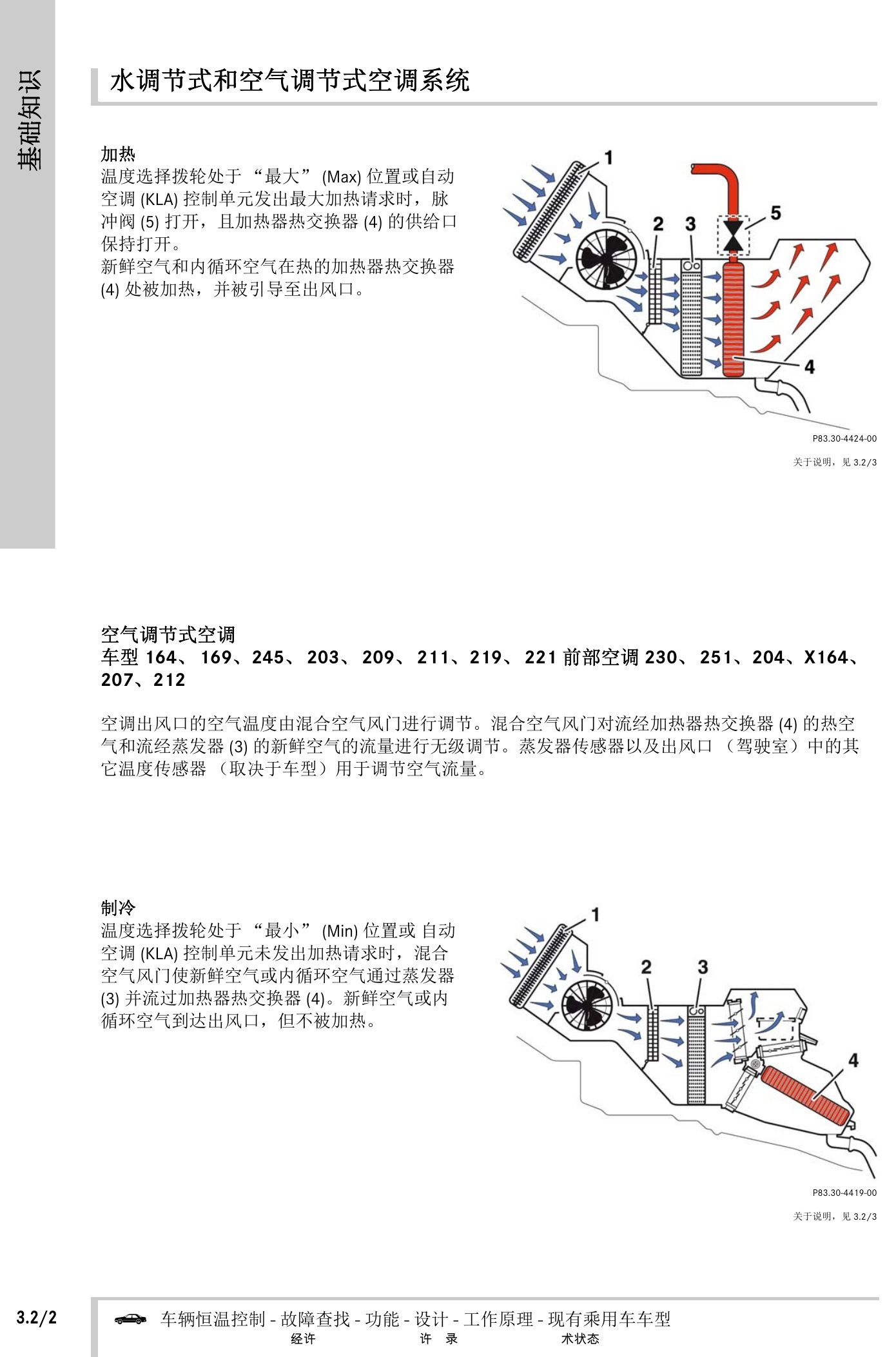

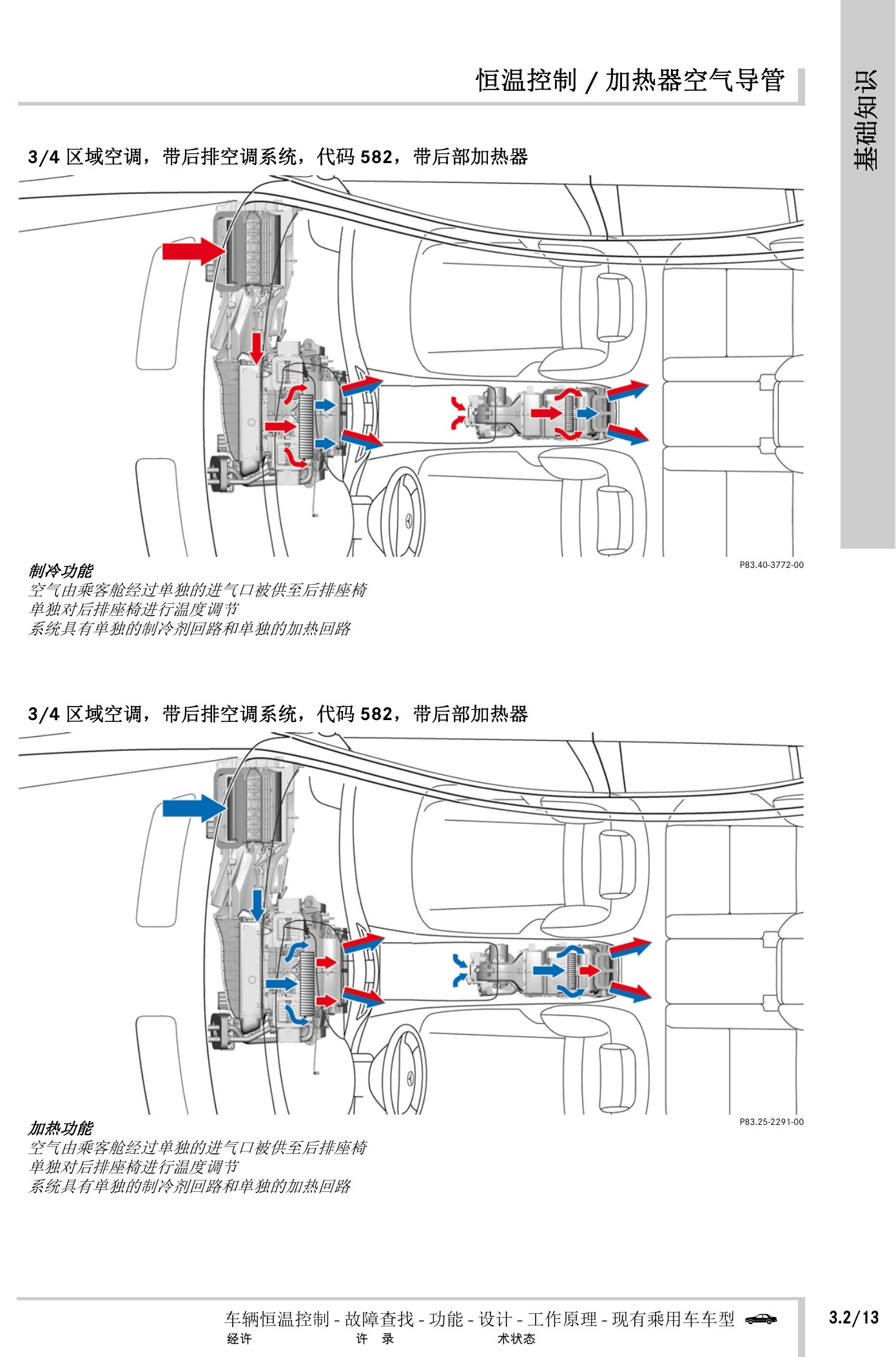

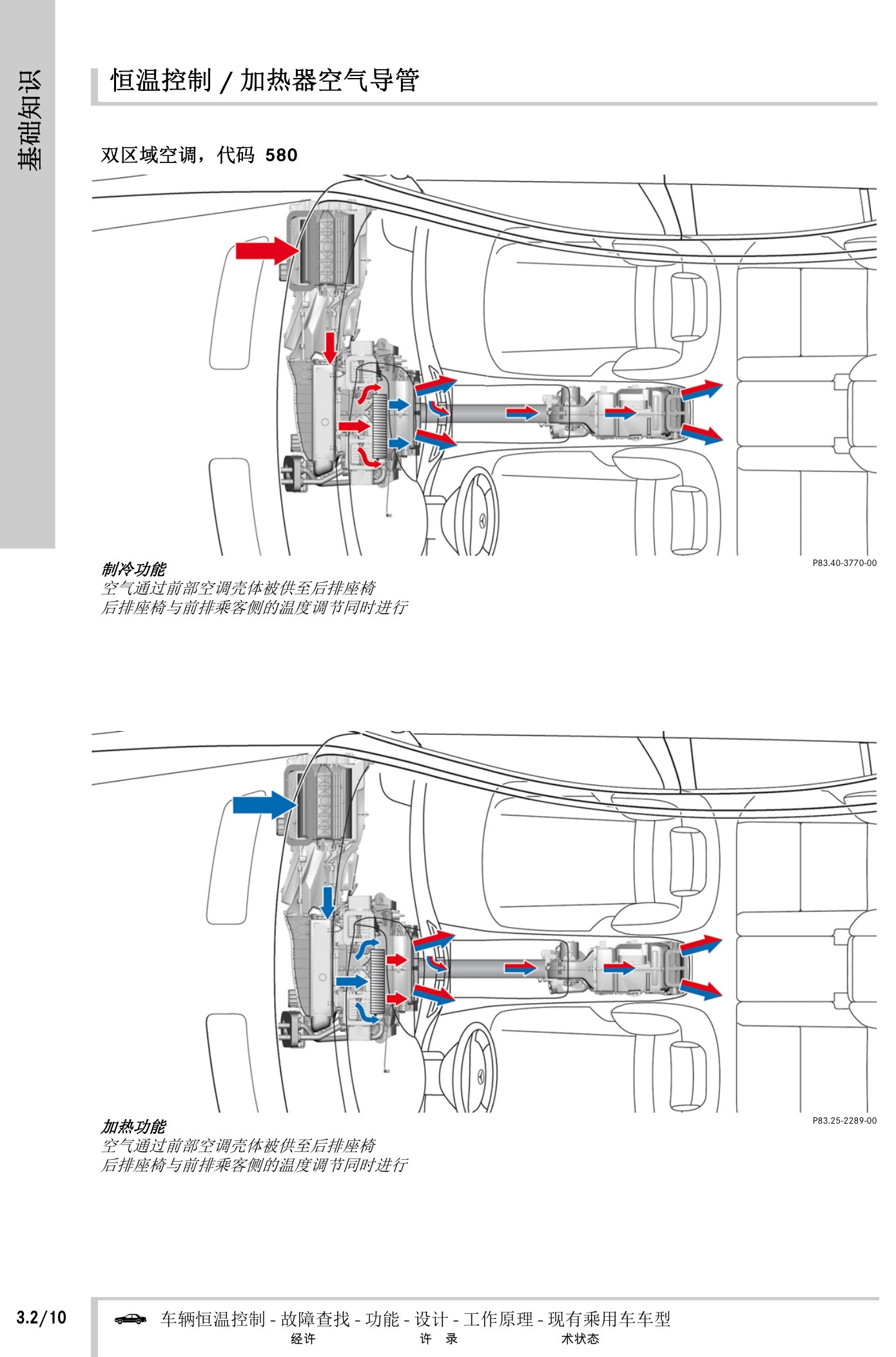

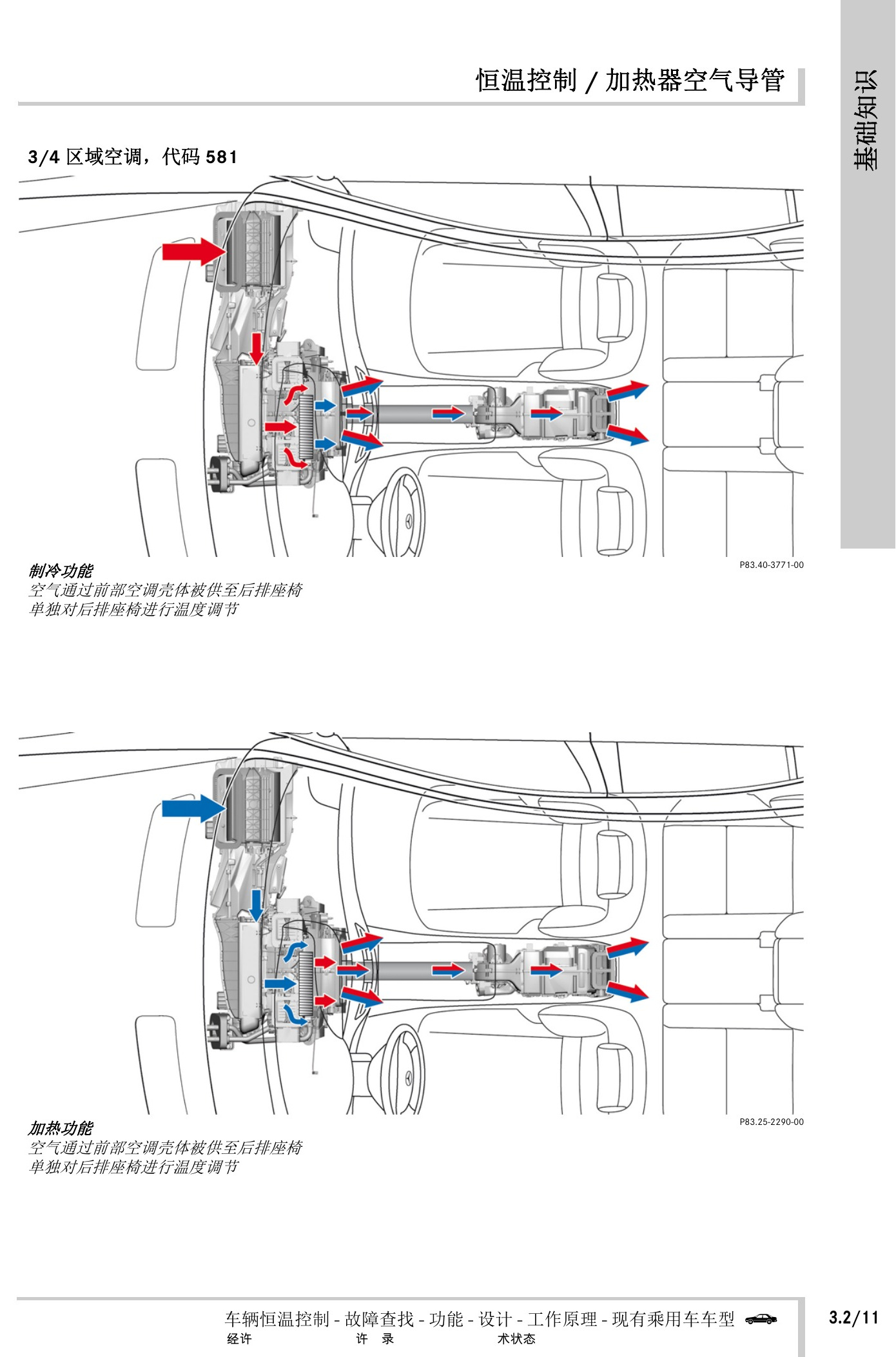

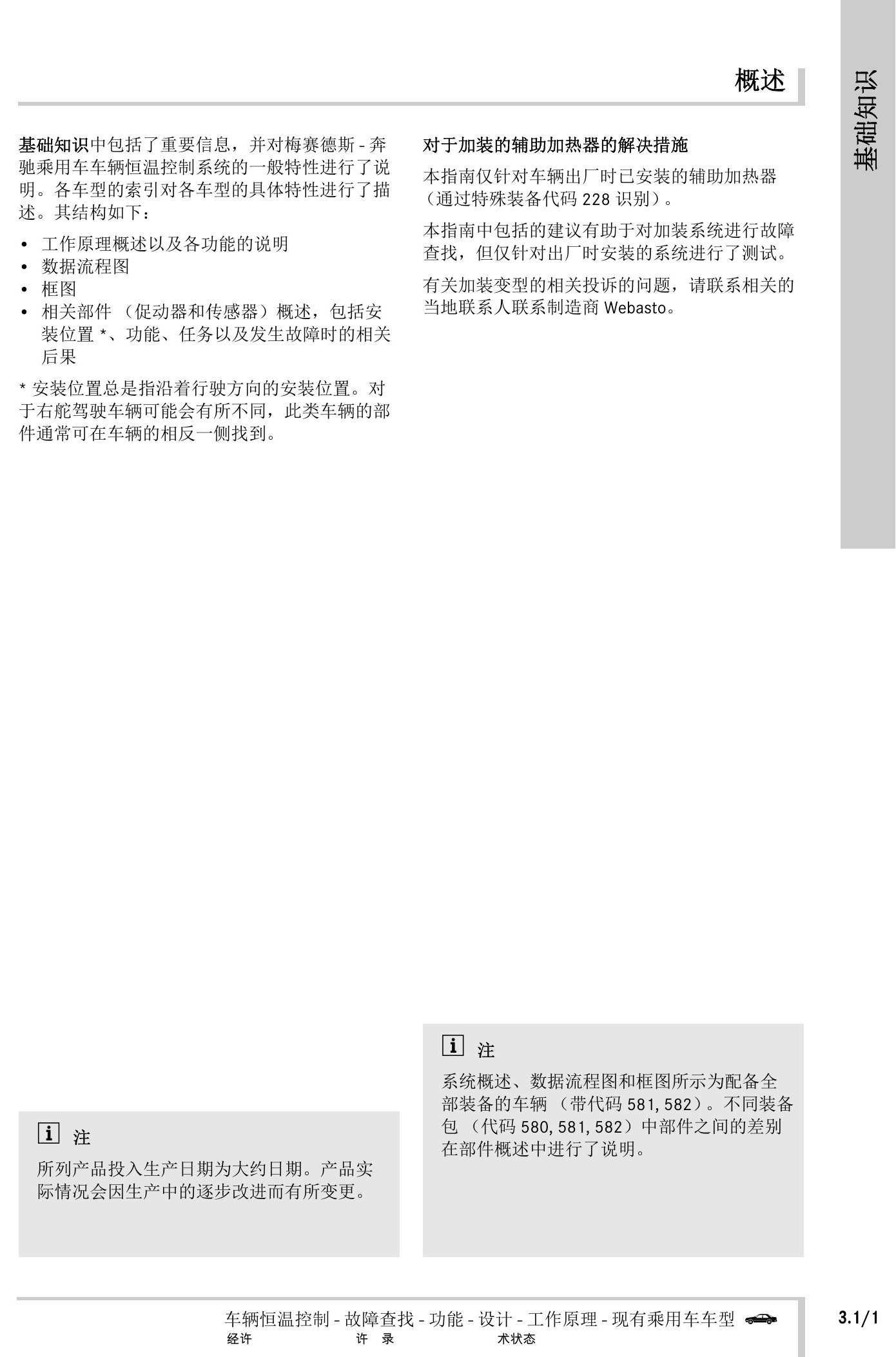

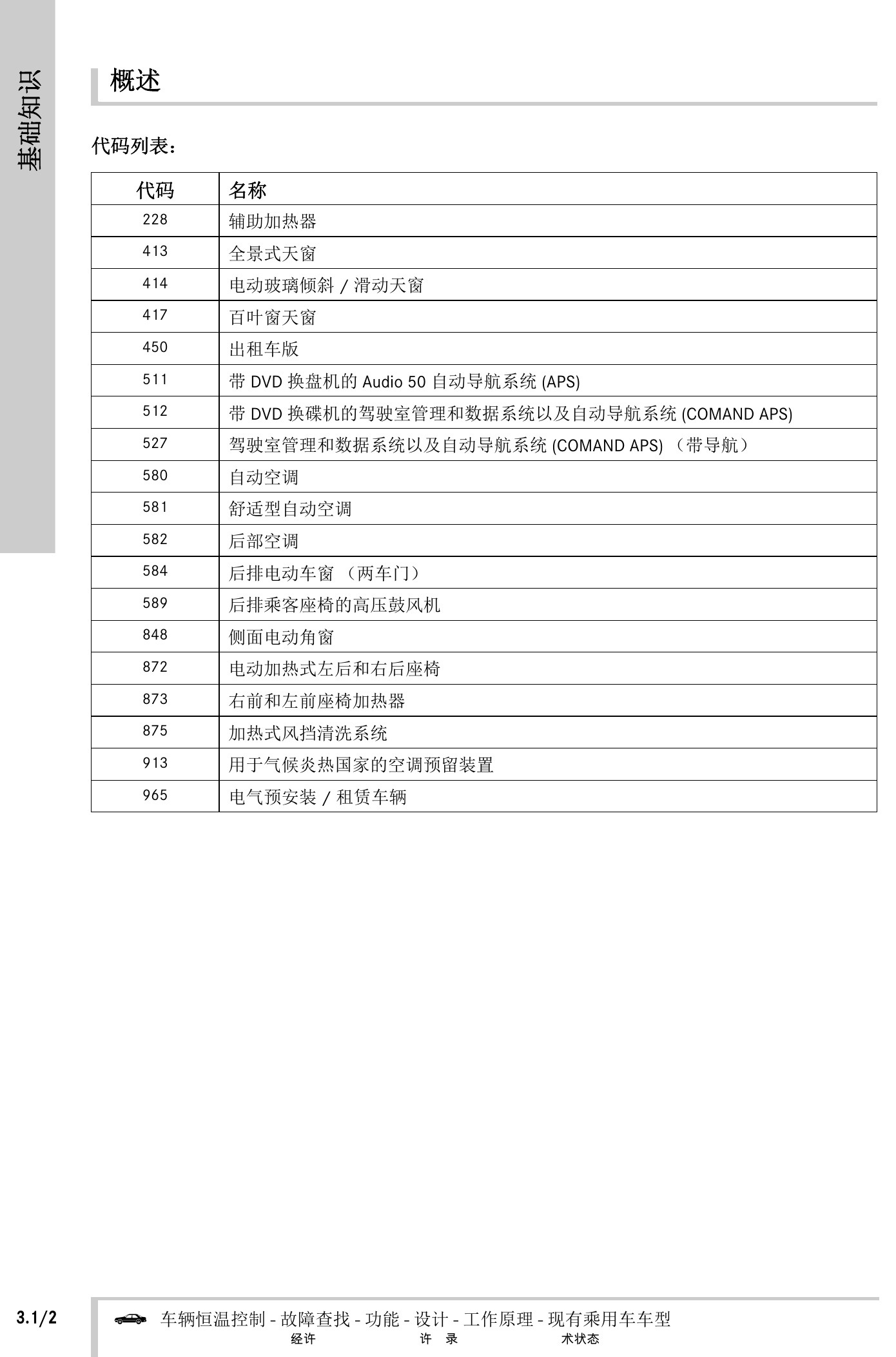

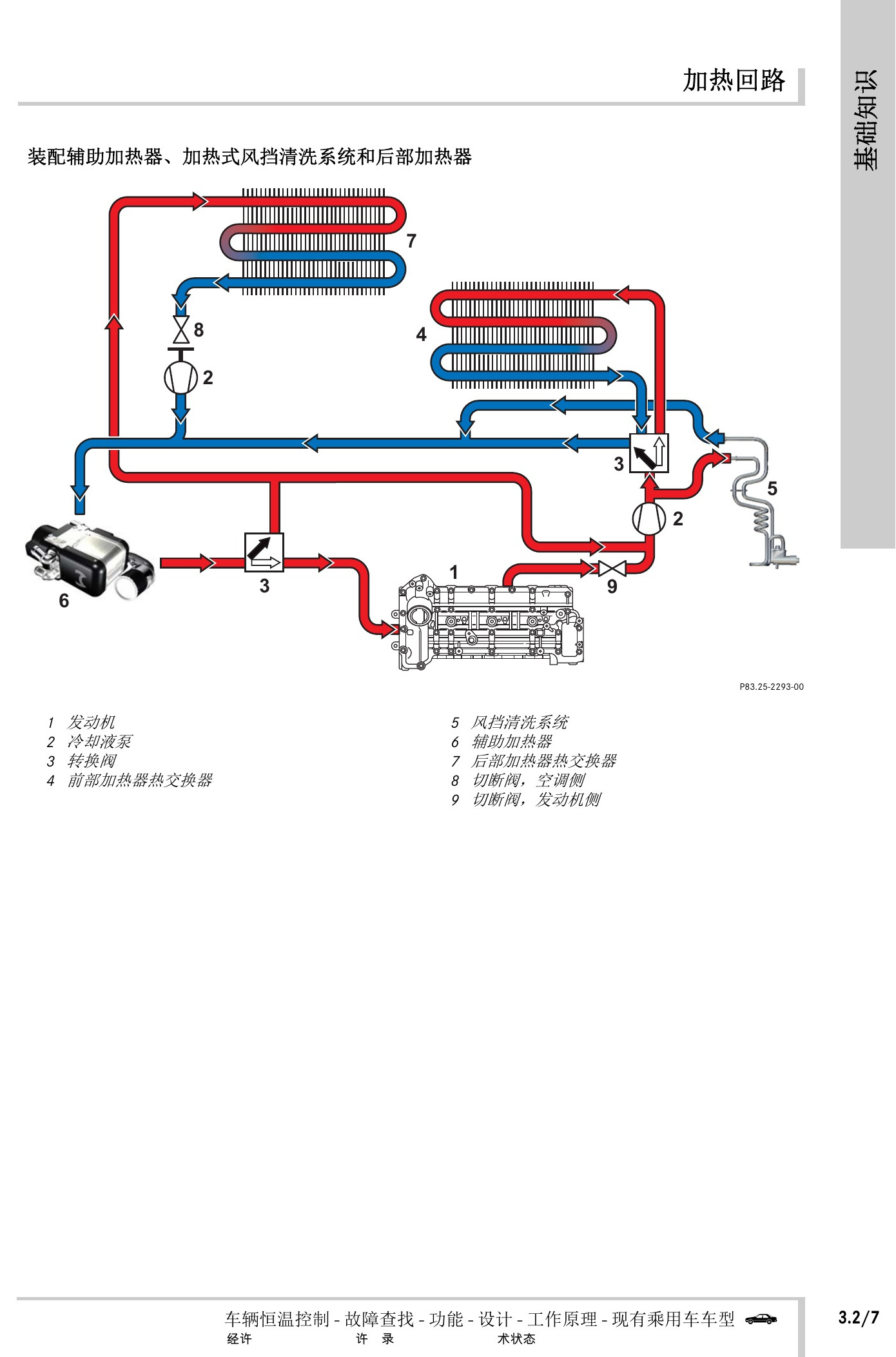

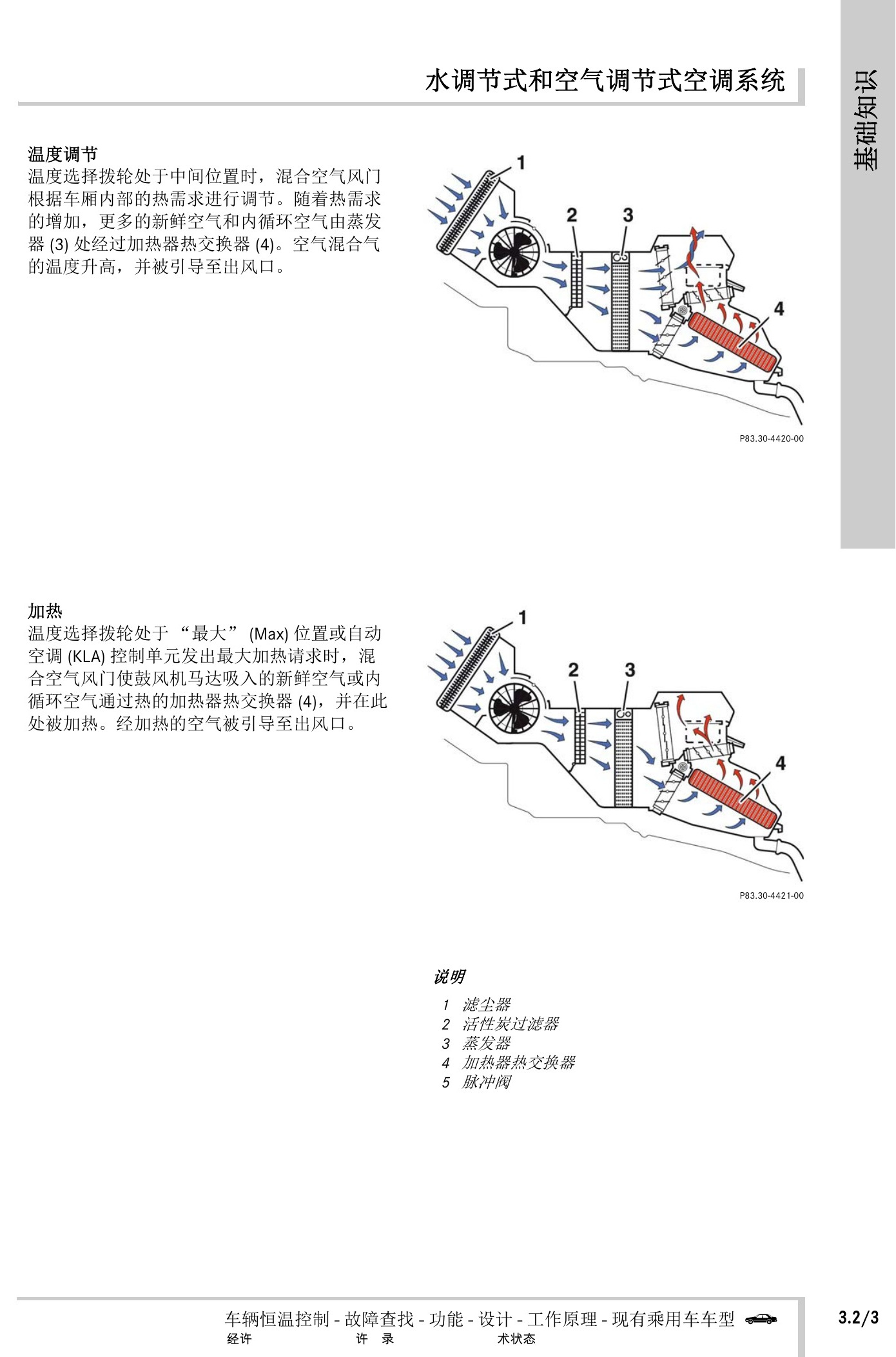

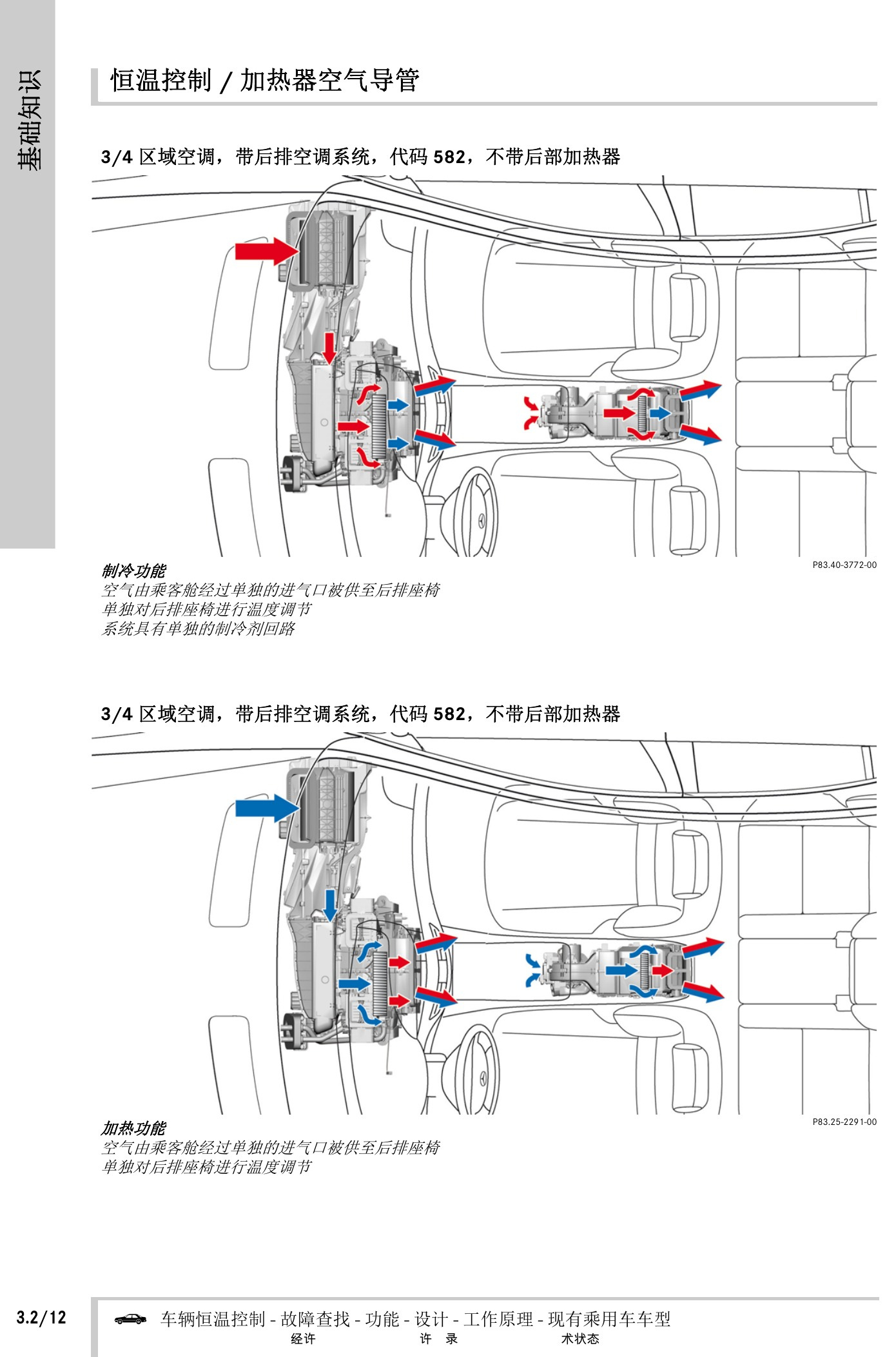

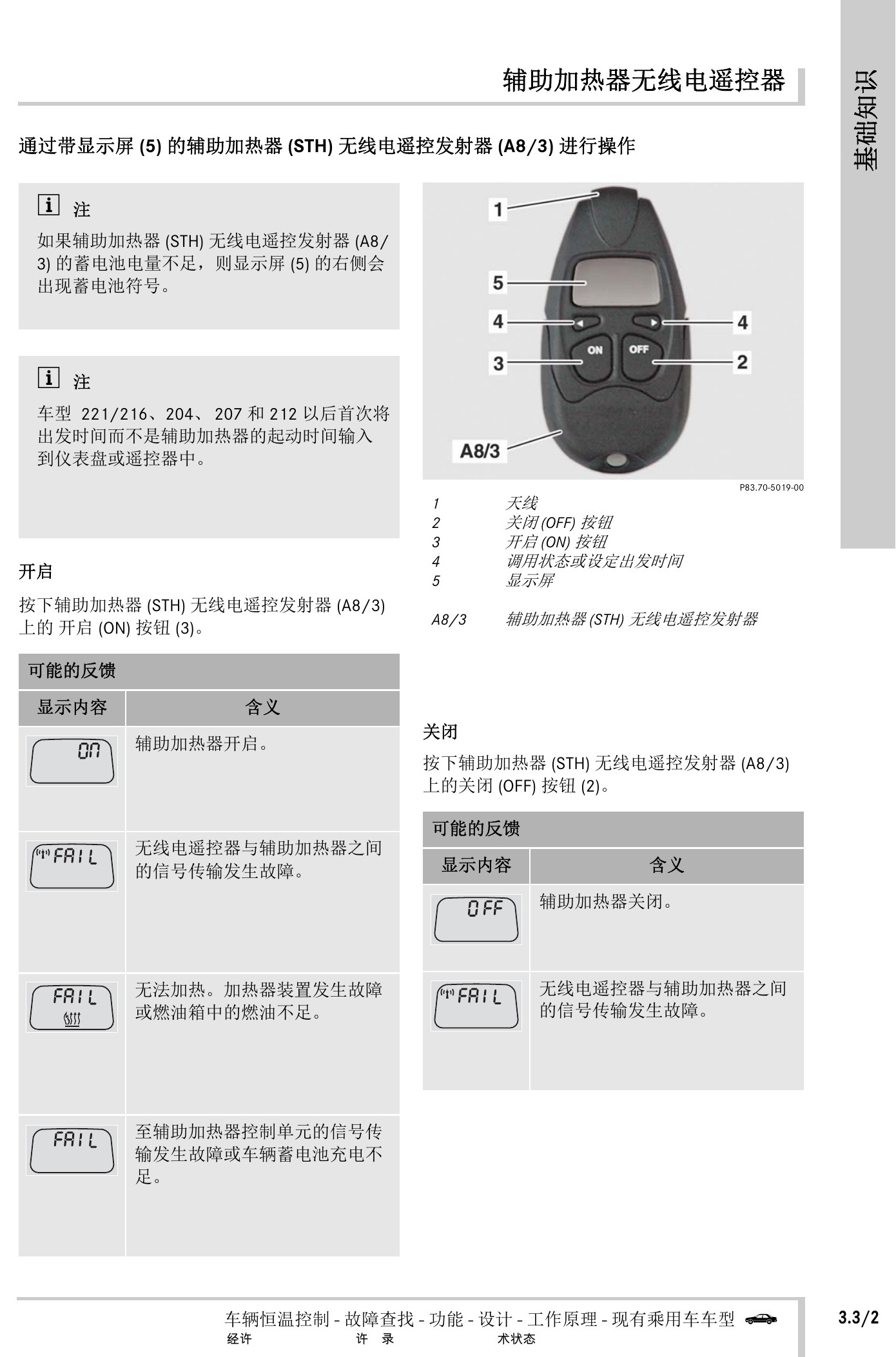

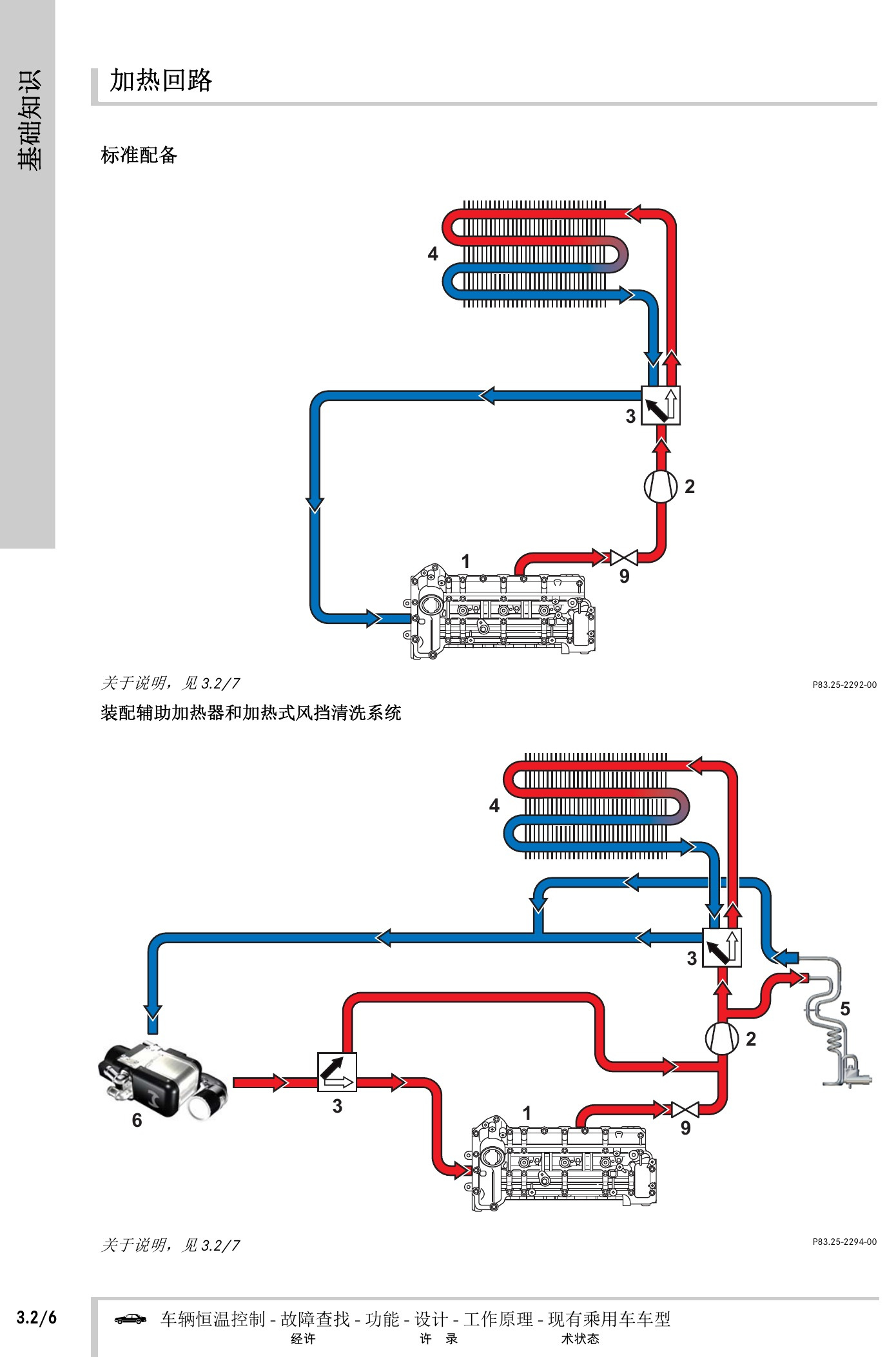

基础知识部分保留水调节式与空气调节式系统、制冷剂回路、加热回路、空气导管、传感器和辅助加热器无线电遥控器说明。

奔驰车辆恒温控制技术指南原第105页。
奔驰车辆恒温控制技术指南原第106页。
奔驰车辆恒温控制技术指南原第107页。
奔驰车辆恒温控制技术指南原第108页。
奔驰车辆恒温控制技术指南原第109页。

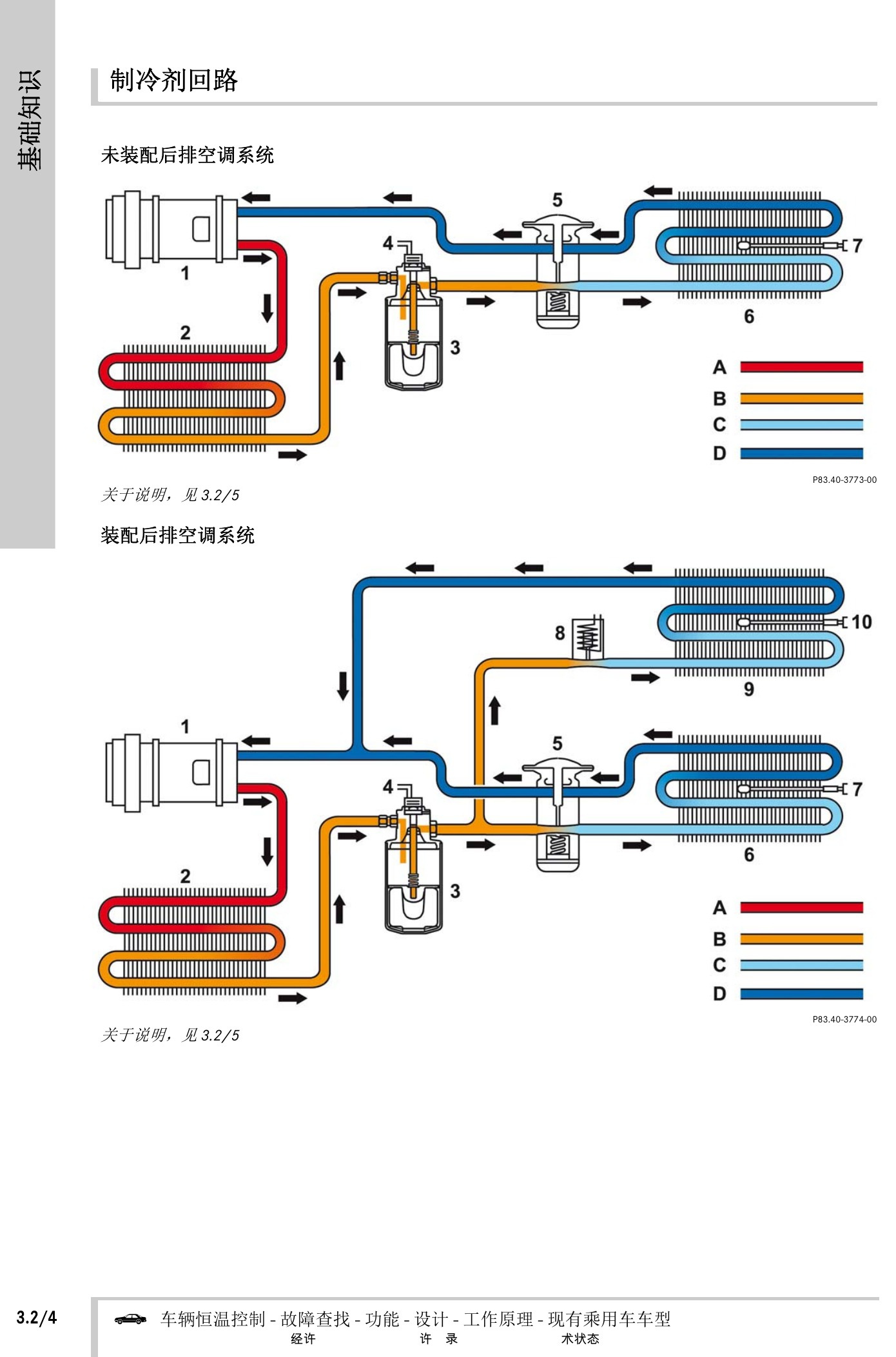

奔驰车辆恒温控制技术指南原第110页。

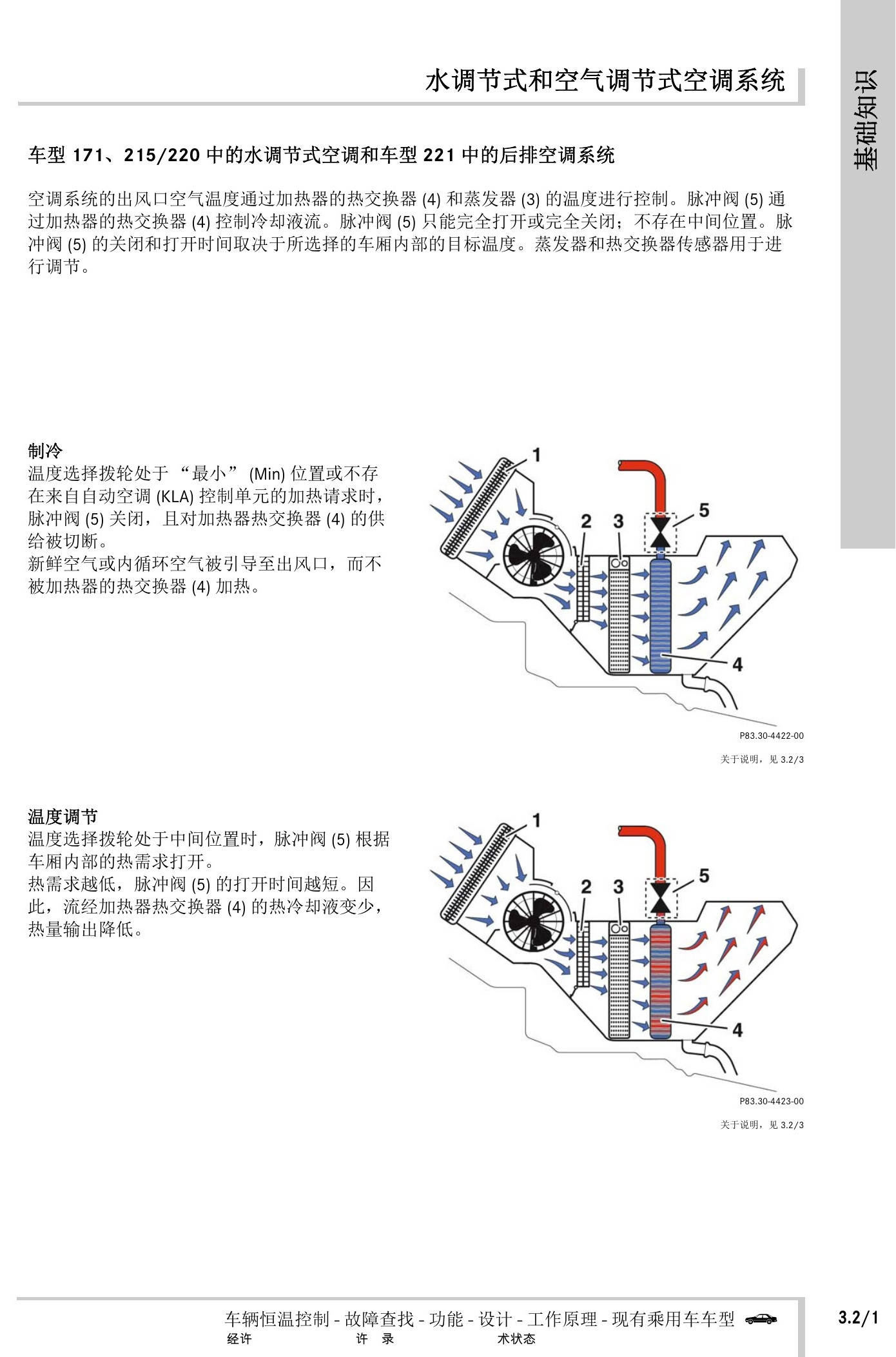

奔驰车辆恒温控制技术指南原第111页。
奔驰车辆恒温控制技术指南原第112页。

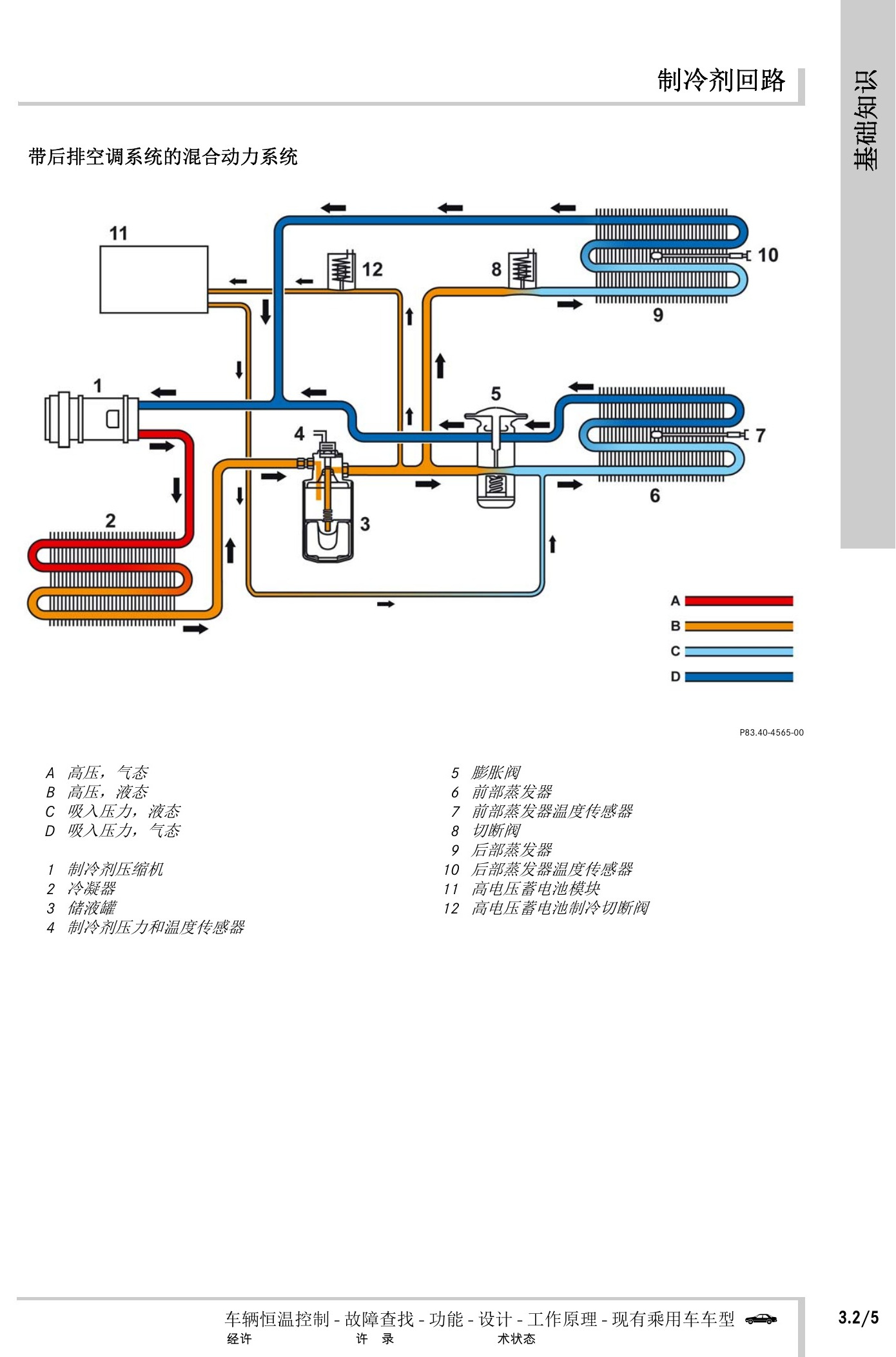

奔驰车辆恒温控制技术指南原第113页。
奔驰车辆恒温控制技术指南原第114页。

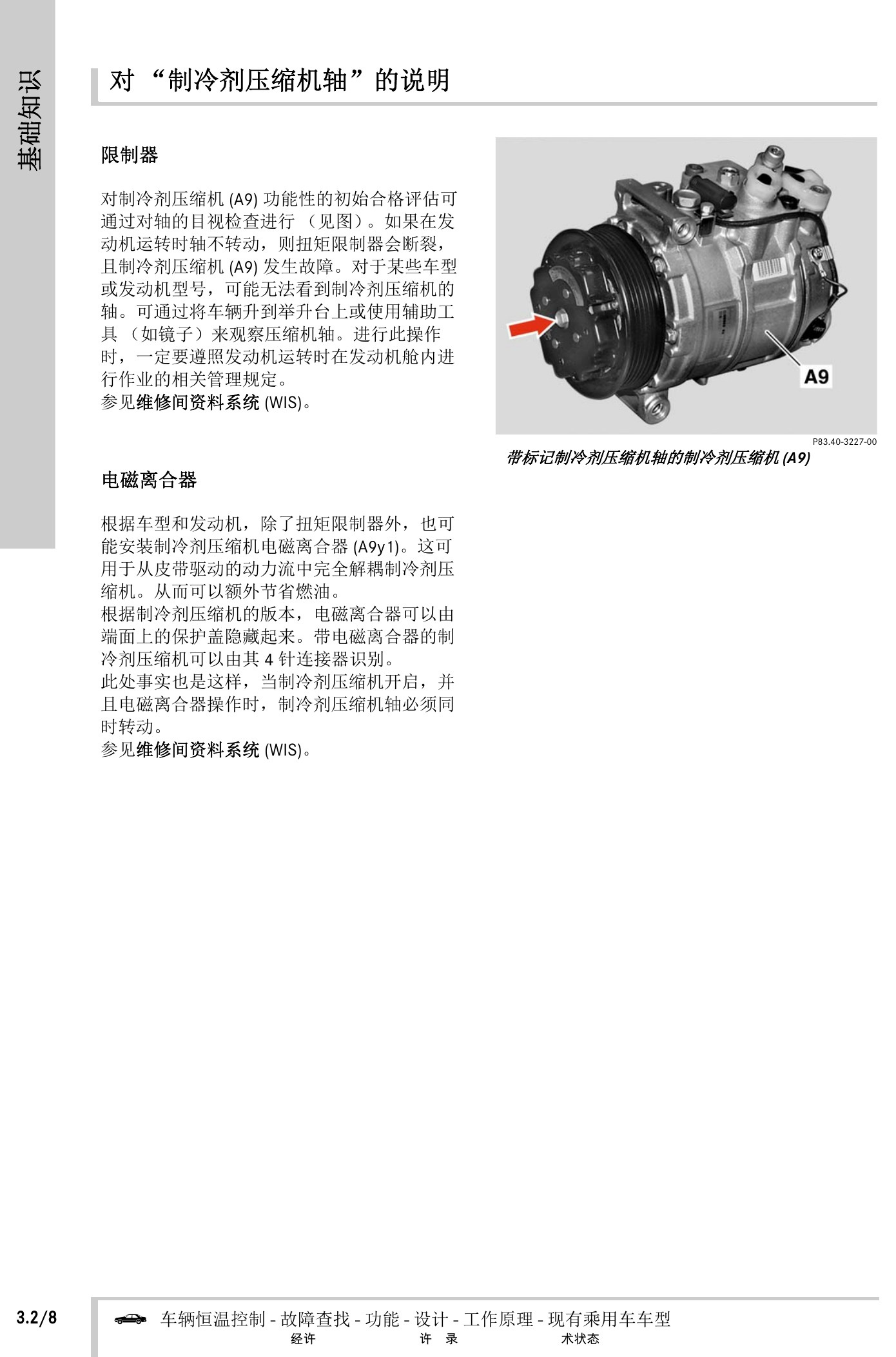

奔驰车辆恒温控制技术指南原第115页。
奔驰车辆恒温控制技术指南原第116页。
奔驰车辆恒温控制技术指南原第117页。
奔驰车辆恒温控制技术指南原第118页。
奔驰车辆恒温控制技术指南原第119页。
奔驰车辆恒温控制技术指南原第120页。
奔驰车辆恒温控制技术指南原第121页。
奔驰车辆恒温控制技术指南原第122页。
奔驰车辆恒温控制技术指南原第123页。

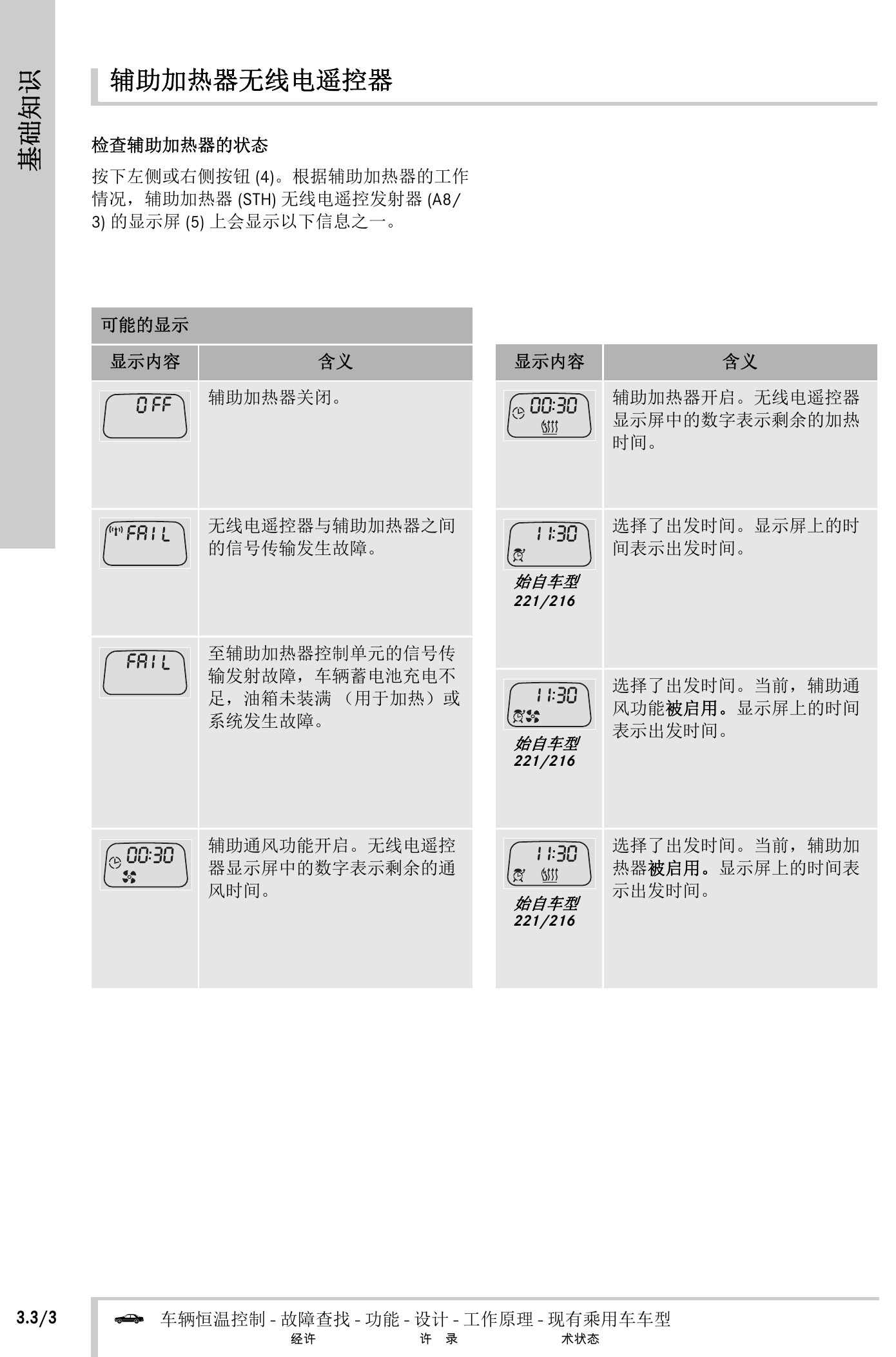

奔驰车辆恒温控制技术指南原第124页。

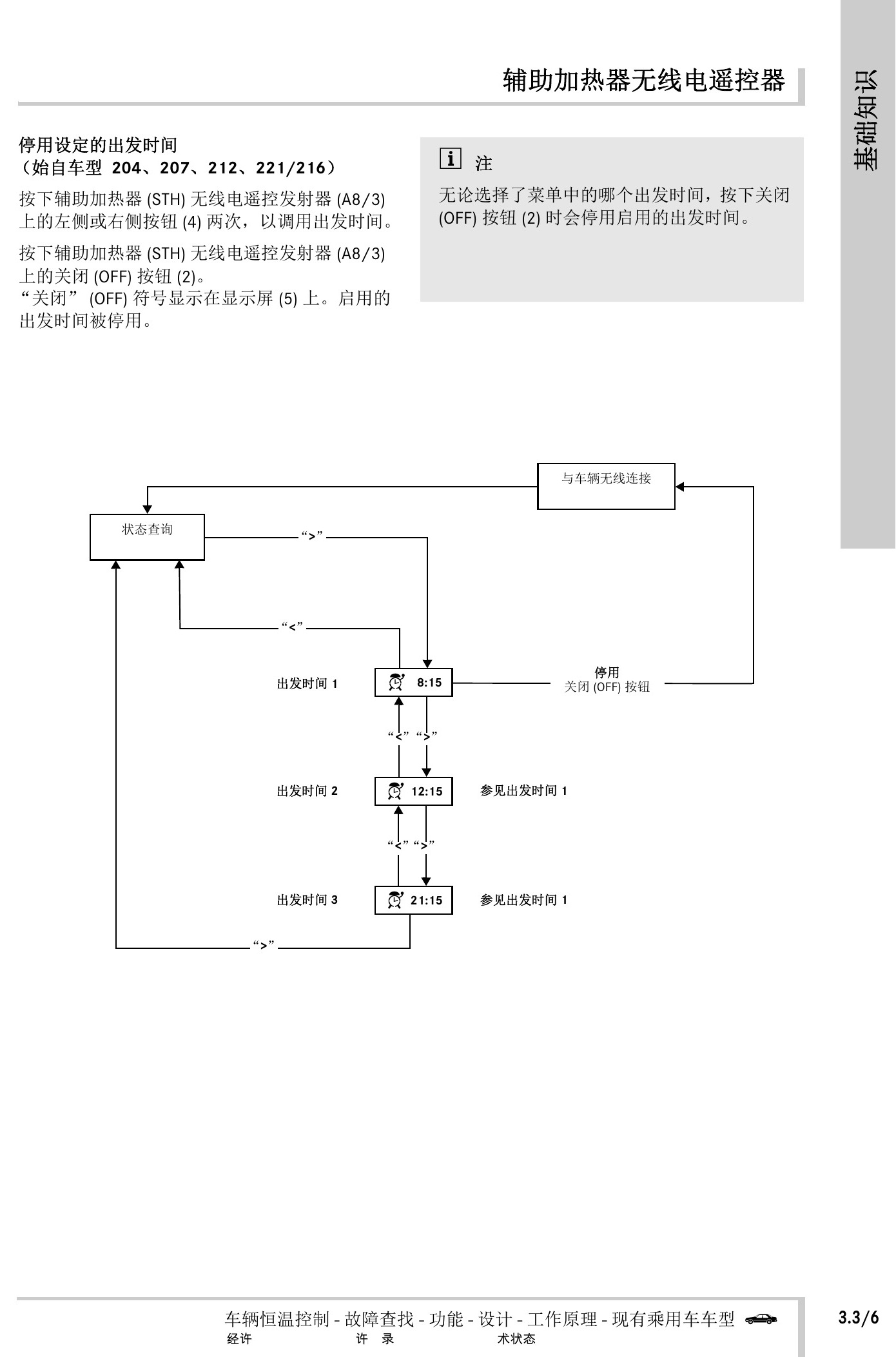

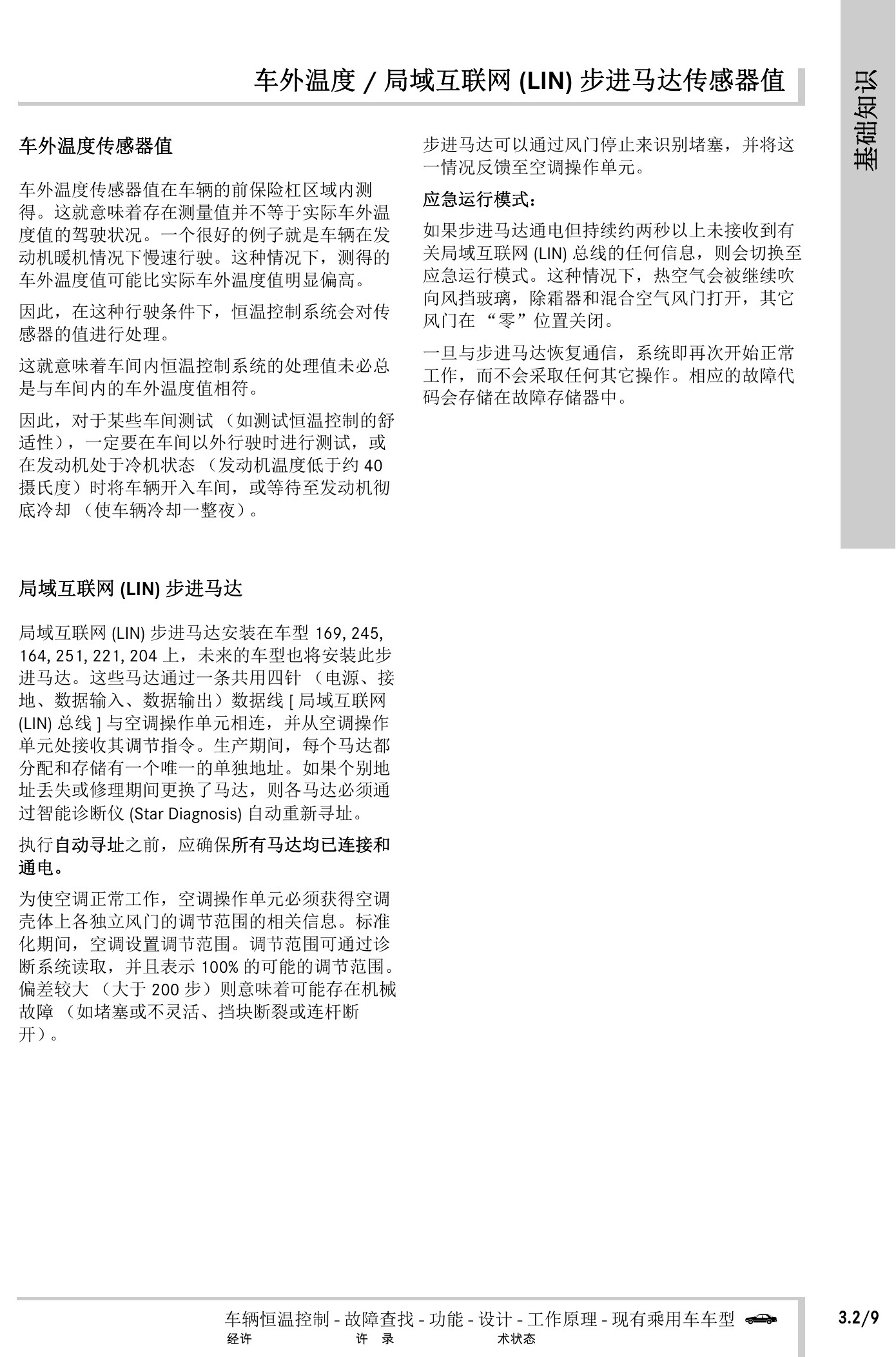

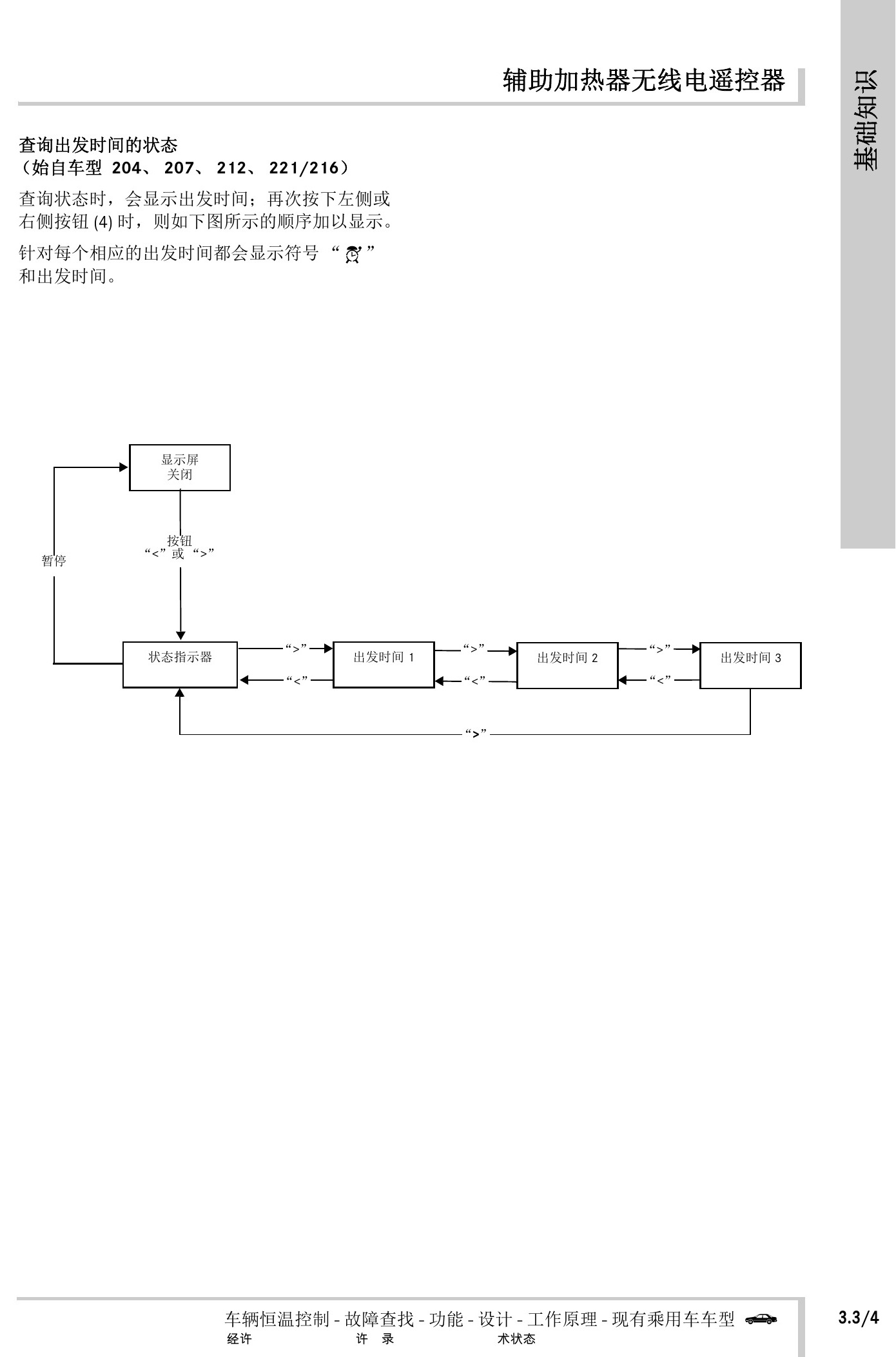

奔驰车辆恒温控制技术指南原第125页。

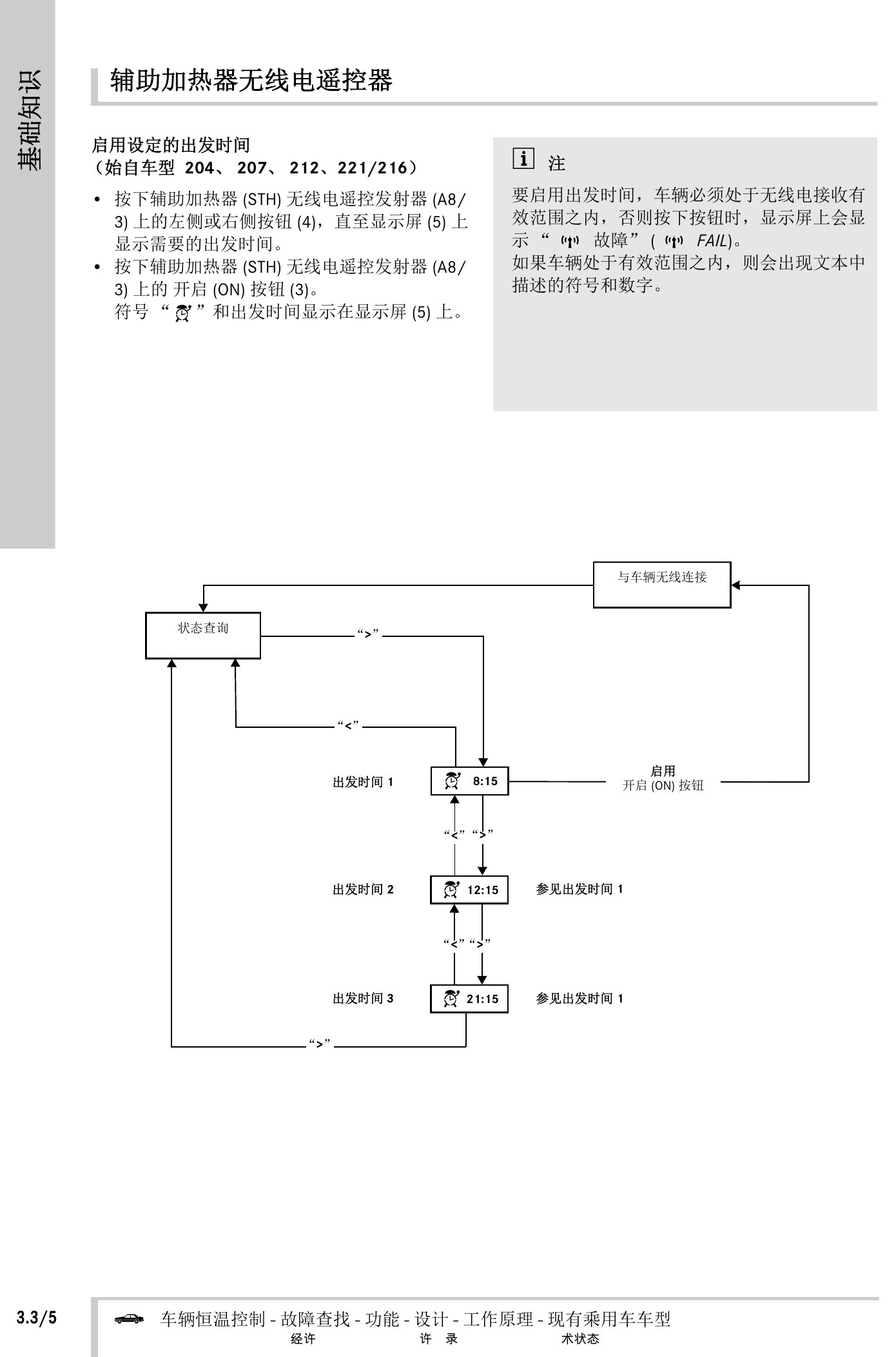

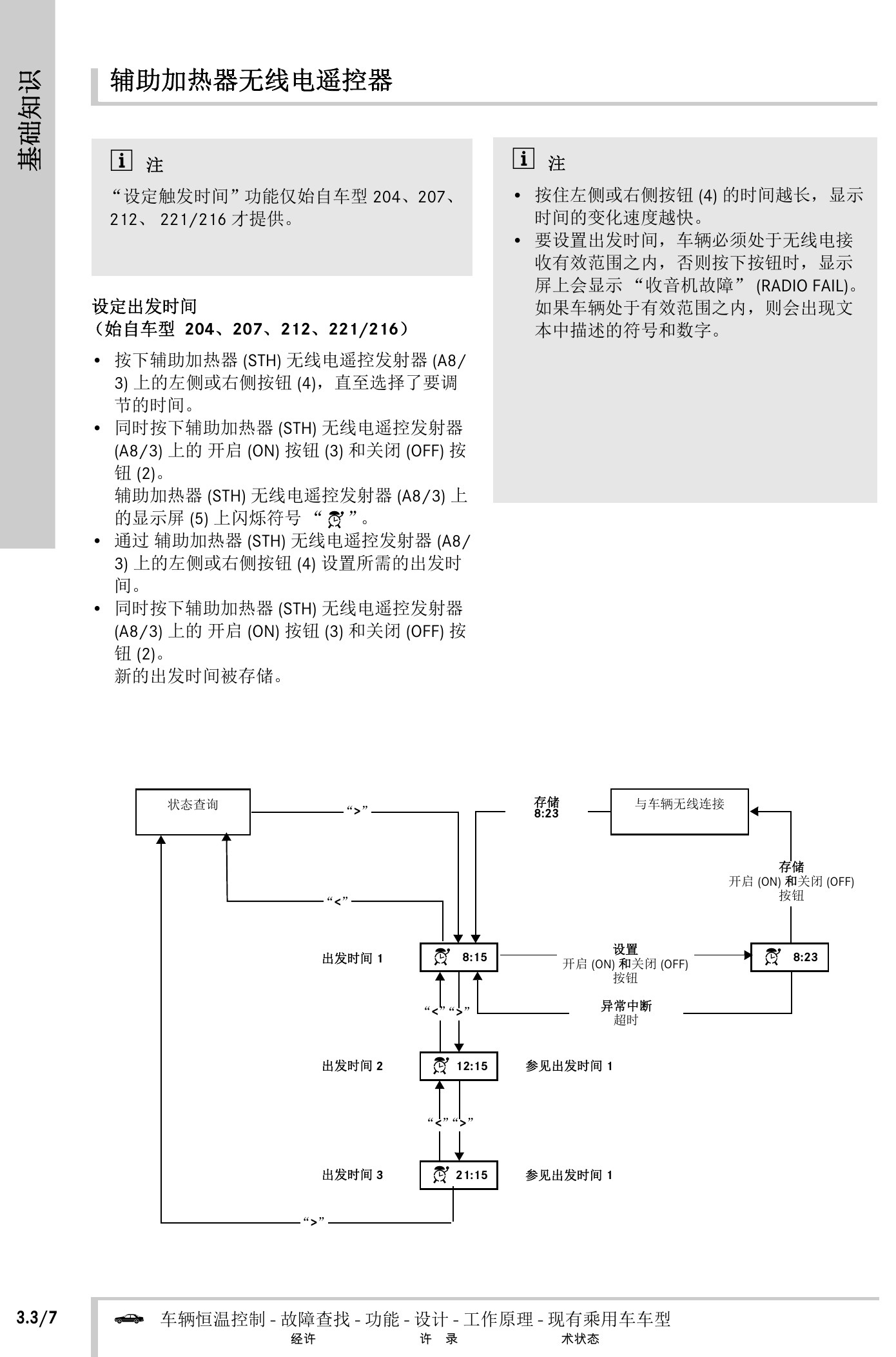

奔驰车辆恒温控制技术指南原第126页。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
