奔驰C级W205/GLC X253的驾驶辅助系统利用雷达、摄像头和驻车传感器识别车辆周围环境，并结合车速、转向和制动信息进行提示或干预。传感器遮挡、支架变形、环境限制和校准状态都会影响功能。

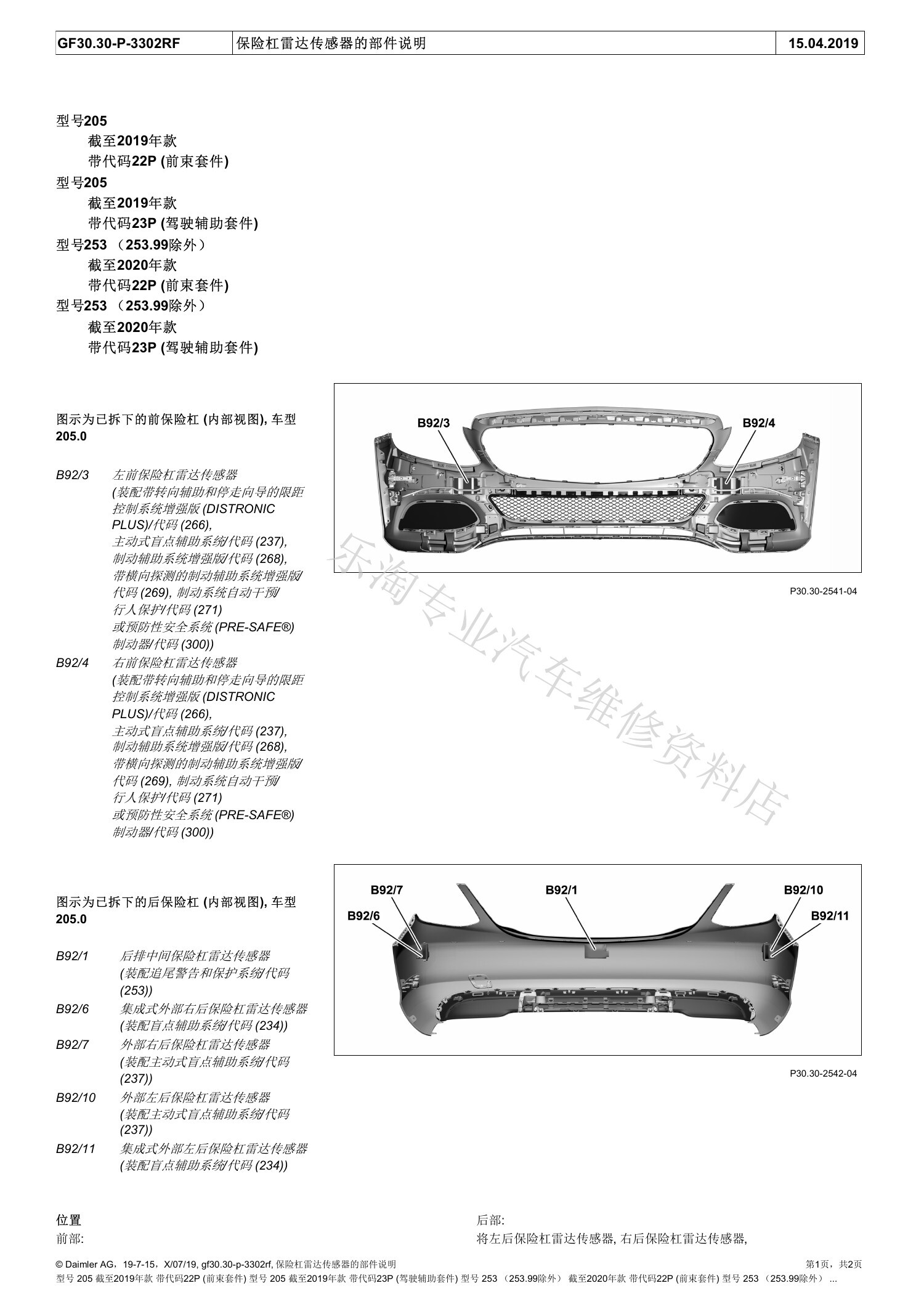

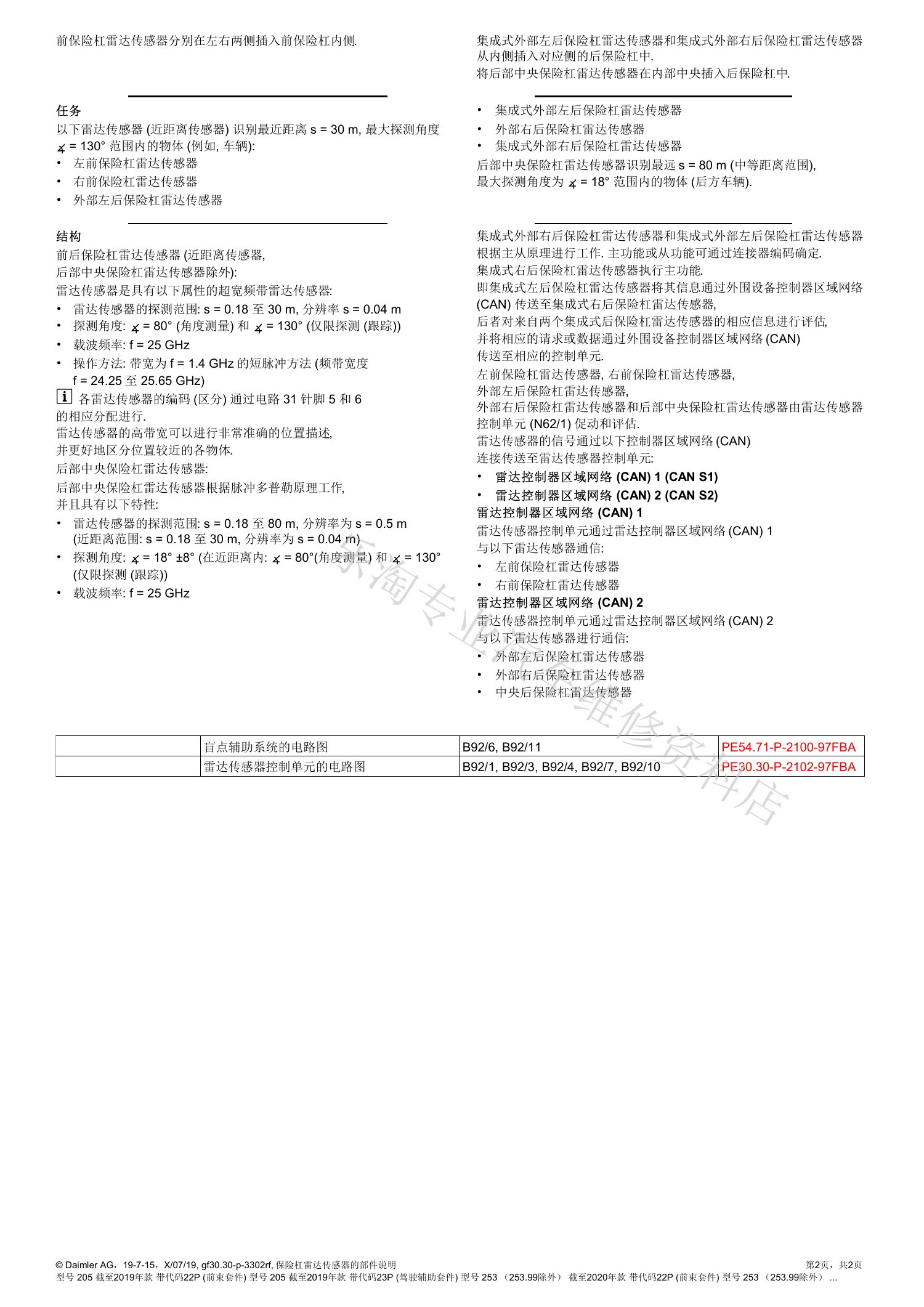

一、保险杠雷达传感器 部件说明
该部分列出了主要部件、安装位置、连接关系和适用配置，可用于部件识别与线路检查。

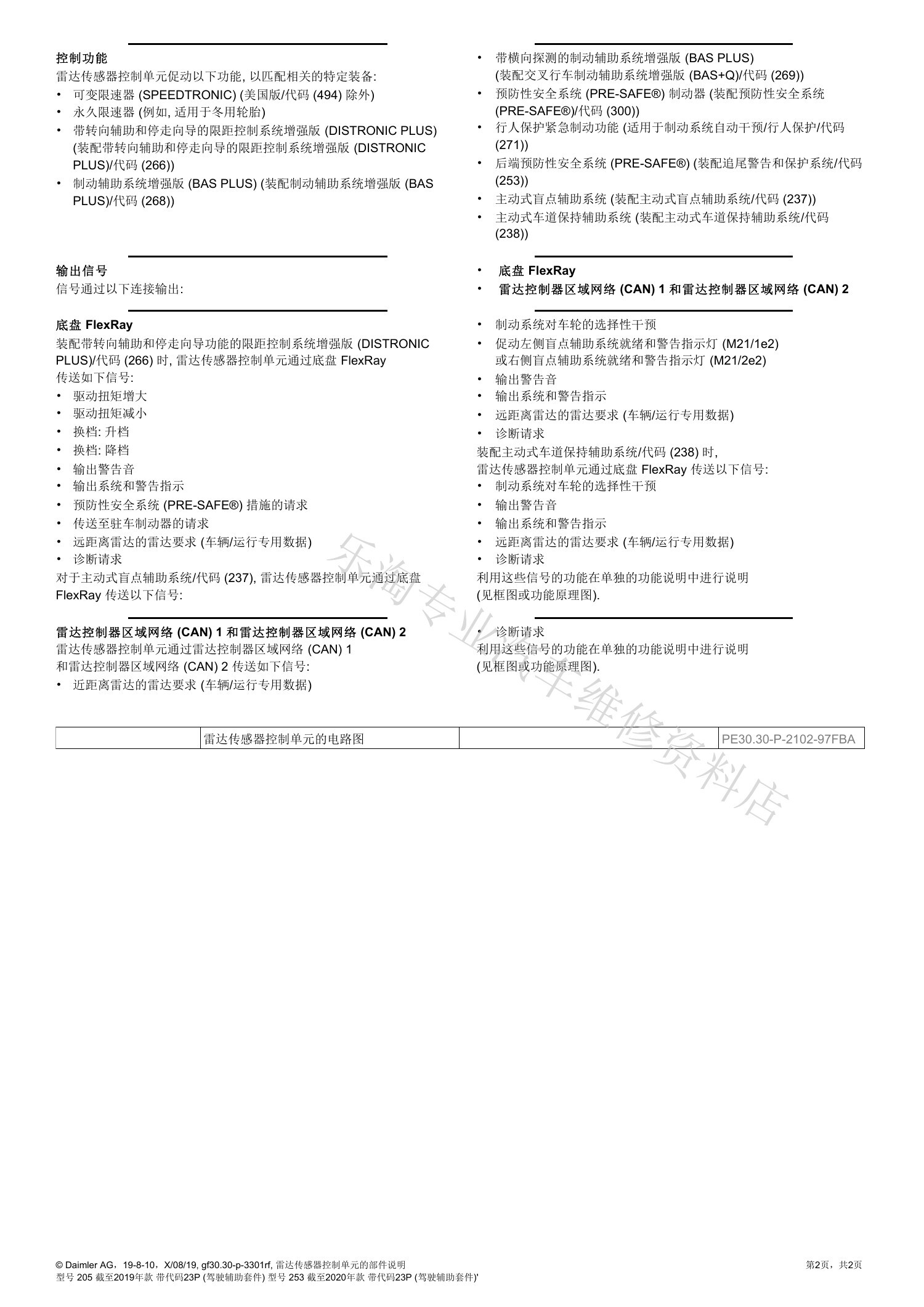

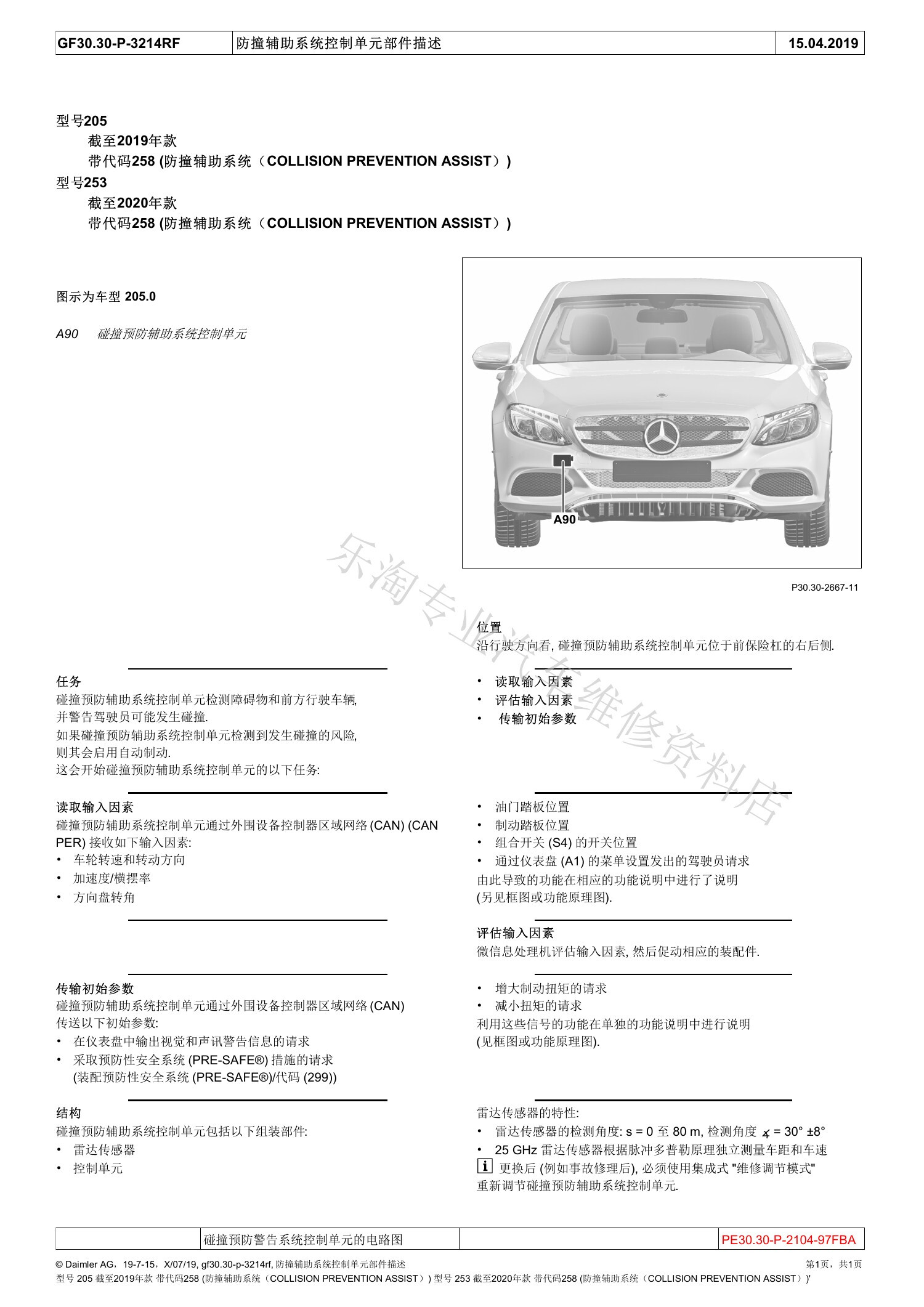

二、防撞辅助系统控制单元 部件描述
该部分列出了主要部件、安装位置、连接关系和适用配置，可用于部件识别与线路检查。

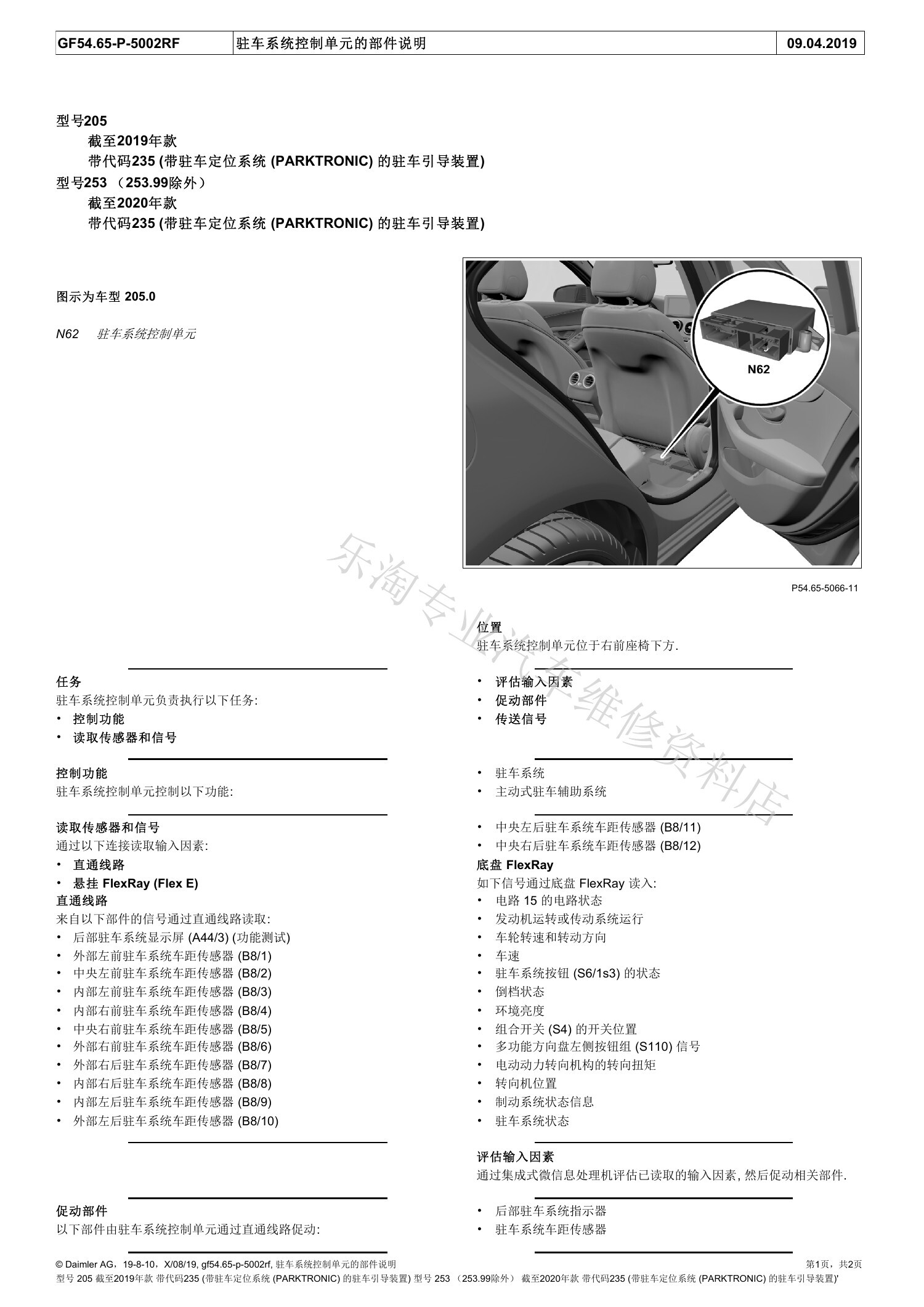

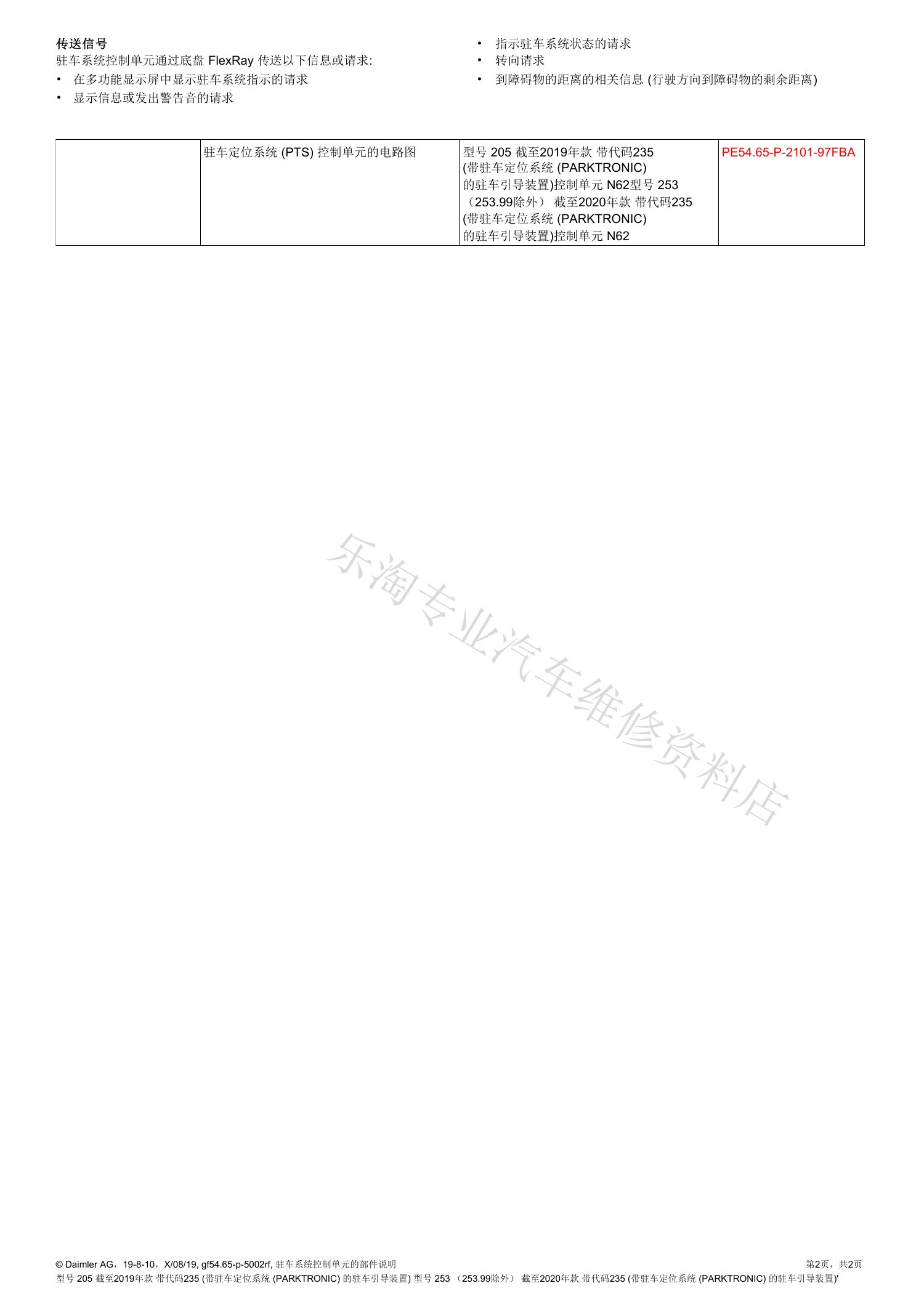

三、驻车系统控制单元的部件说明
该部分列出了主要部件、安装位置、连接关系和适用配置，可用于部件识别与线路检查。
四、诊断使用要点
- 先核对VIN、车型代码、生产日期和车辆装备。
- 先阅读系统功能与允许条件，再查部件位置和线路关系。
- 结合故障码、冻结帧、规定值、实际值和实车测量判断。
- 涉及安全、高压、燃油、制动或转向系统时遵守厂家安全流程。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
