2024+ 特斯拉 Model 3 空调压缩机结构识读：前舱位置、两组支架与隔音毯

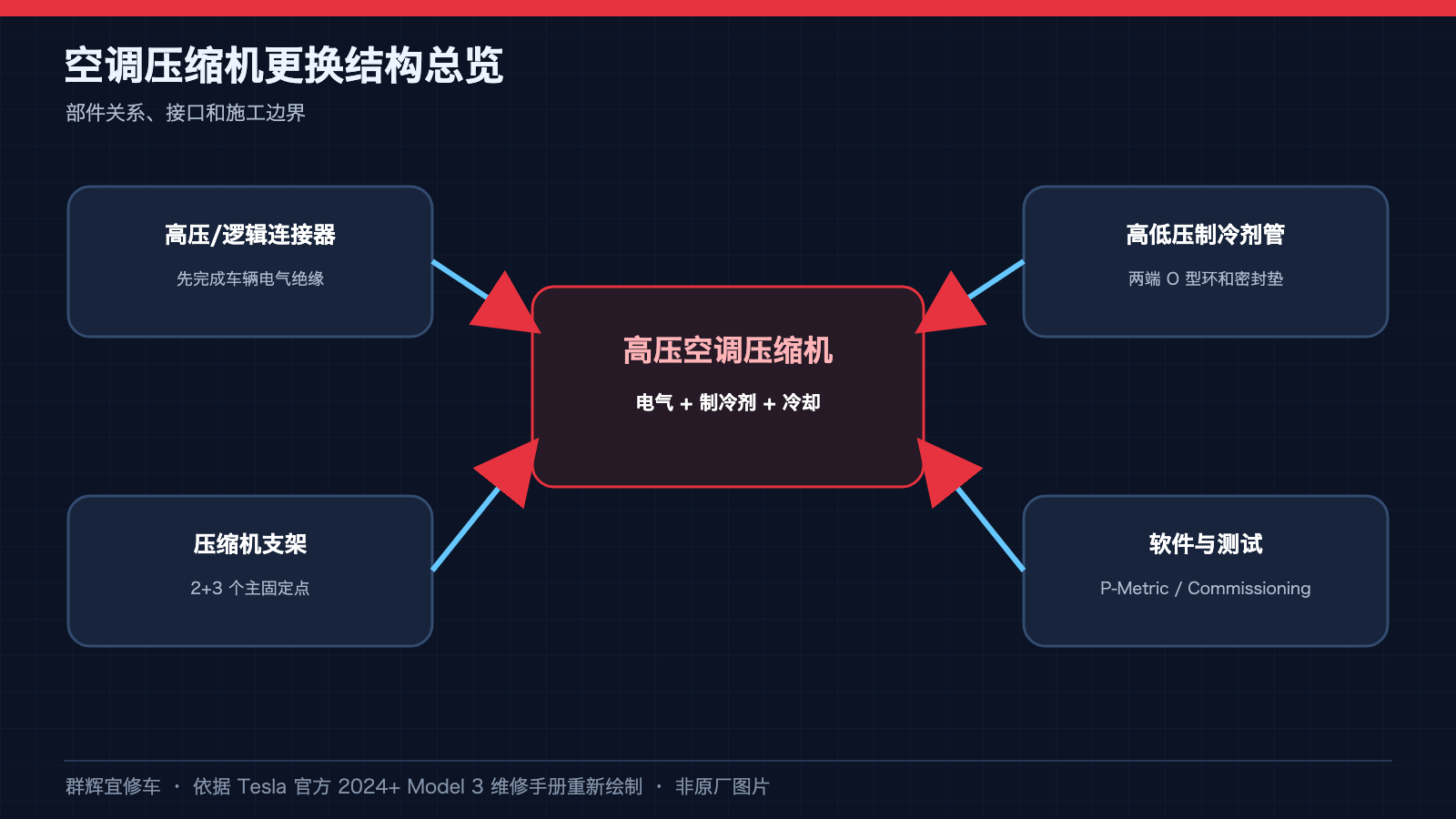

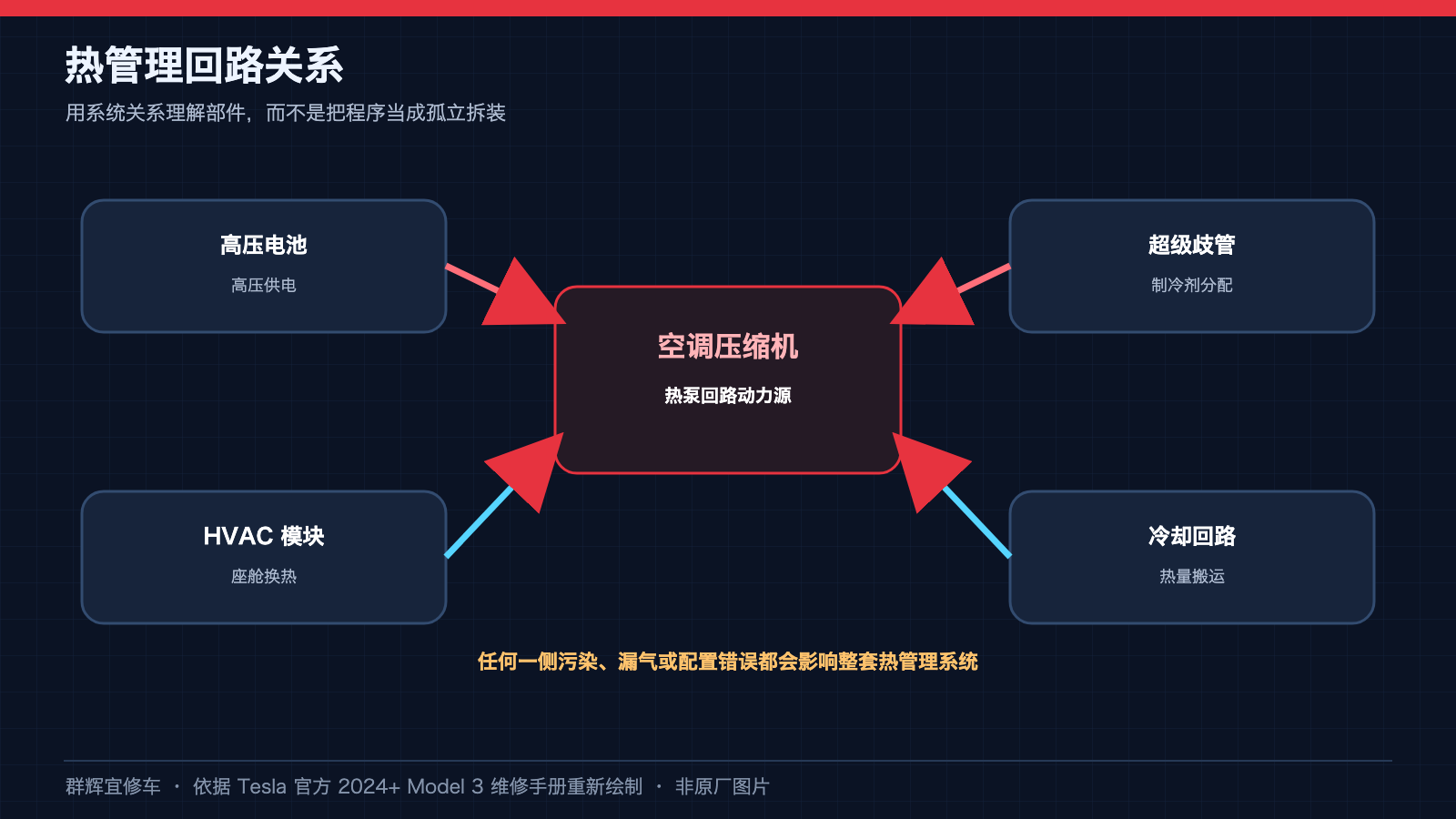

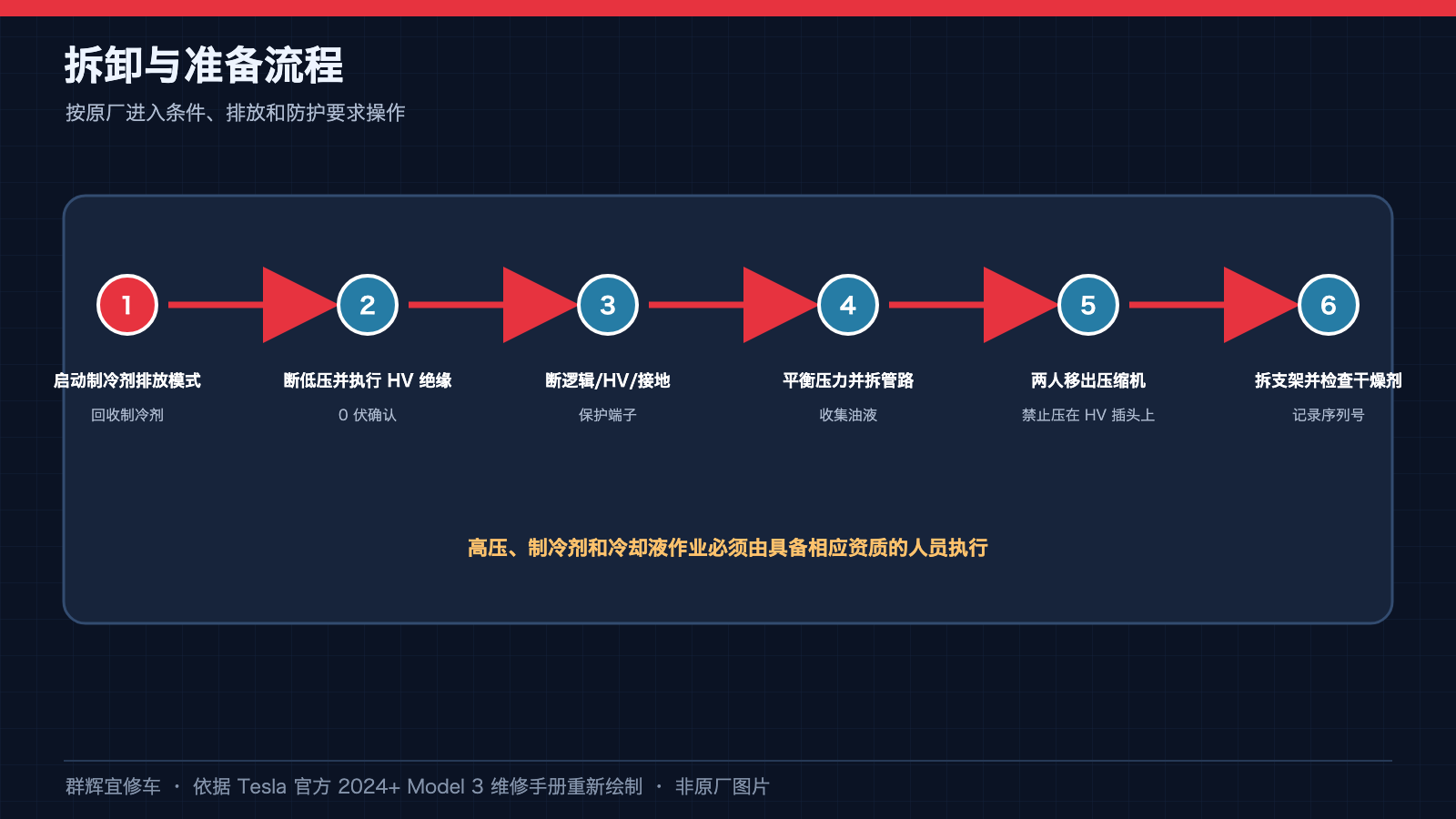

本页用于压缩机结构识读培训，帮助认识部件和连接对象，不再作为从断电到调试的连续更换教程。压缩机同时涉及电气连接和制冷剂管路，两类系统的风险与确认方法不同。

一、前舱位置与周围管线

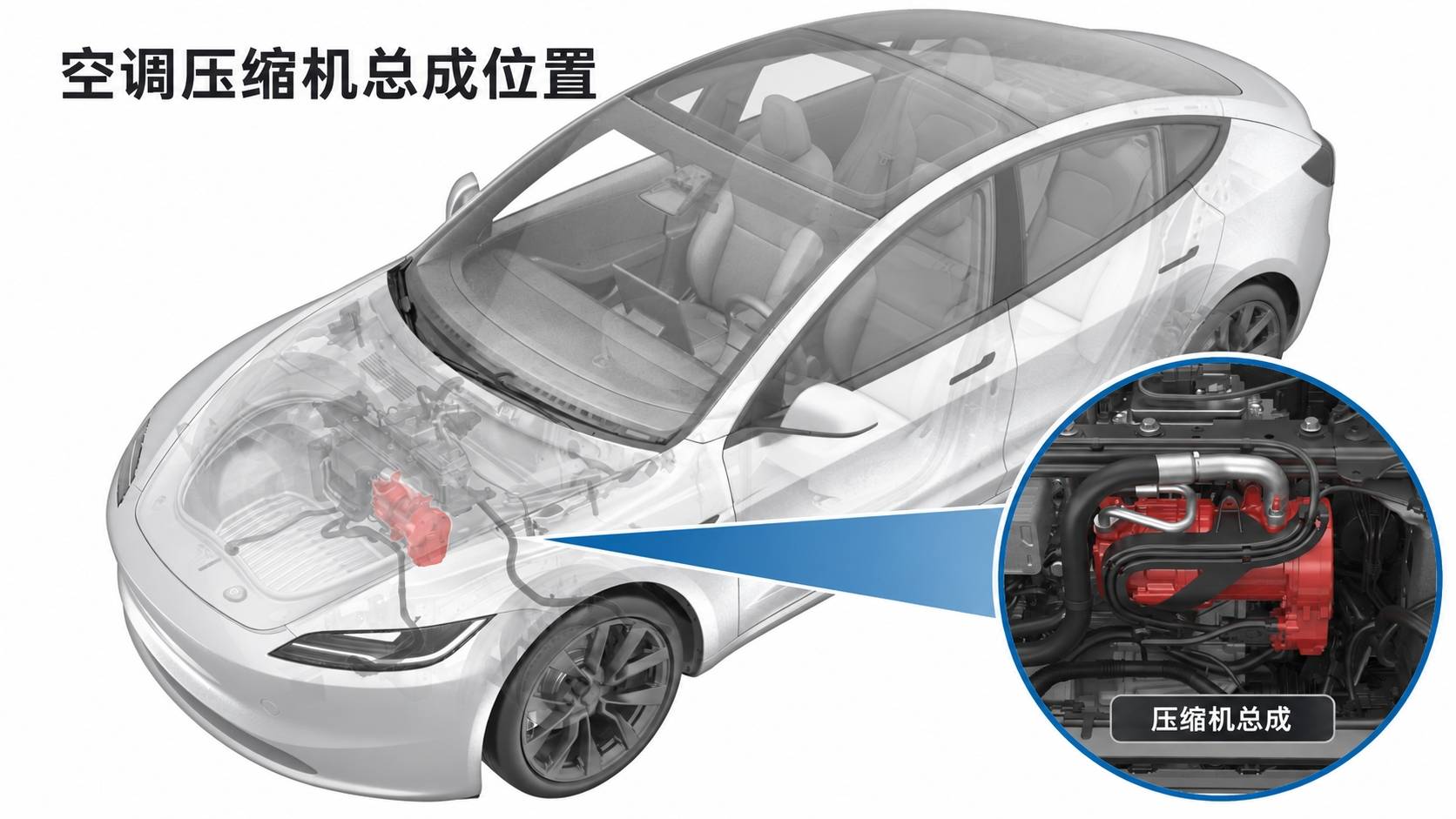

总成位于前舱，红色高亮用于识别压缩机本体。透视图不代表进入部件的拆卸路径，也不反映车辆已经断电、卸压或具备作业条件。

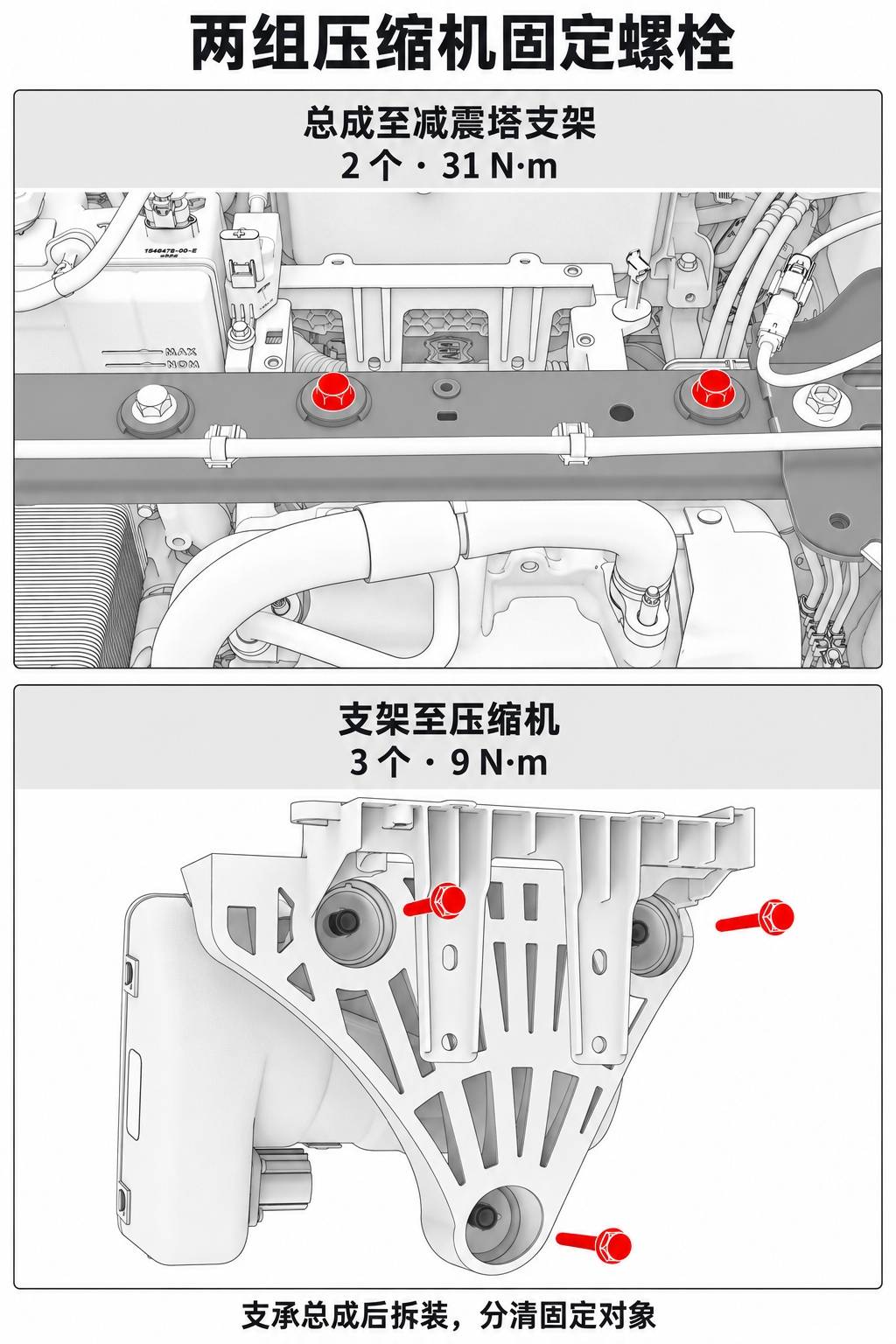

二、两组支架固定对象不同

上图对应总成与减震塔支架，下图对应支架与压缩机。两组分别有两个和三个固定位置，不能把它们合并理解为同规格的五只紧固件。

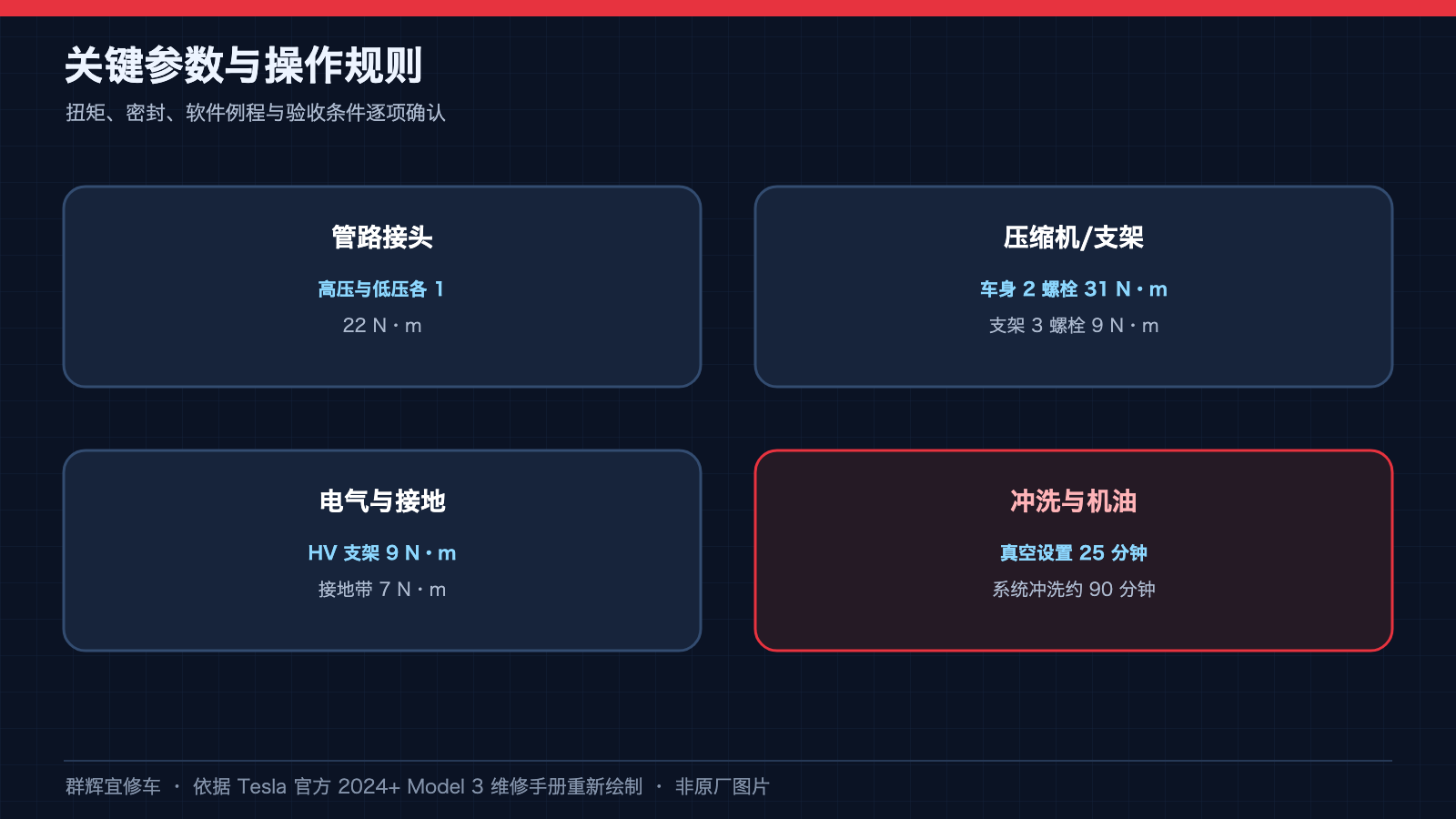

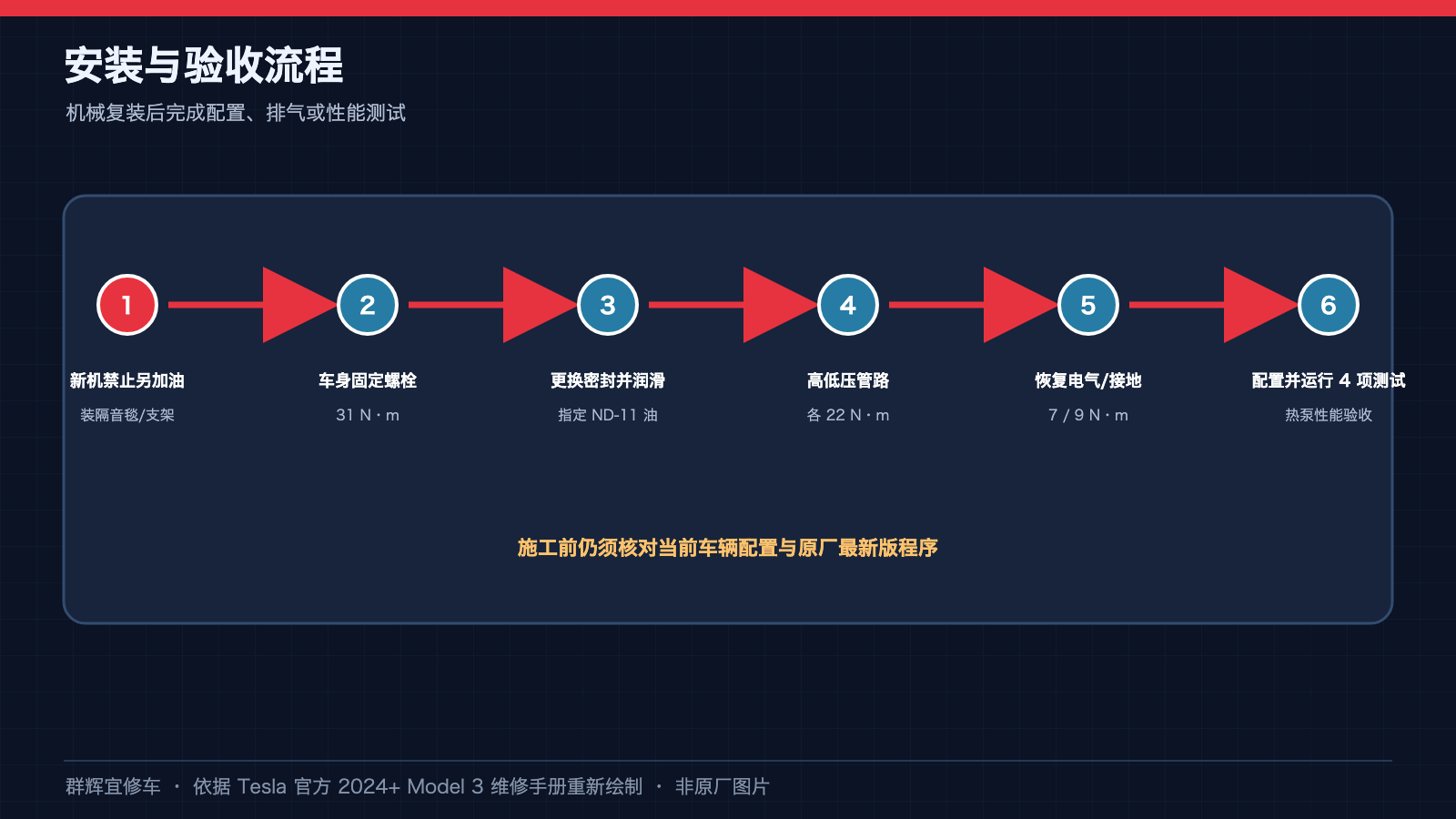

图中的31 N·m和9 N·m是所引版本针对这两组对象的标注，并非本页提供的紧固操作。本文不提供支承、移动、松开或紧固顺序；相邻线束支架和管路接头也不能套用这组数值。

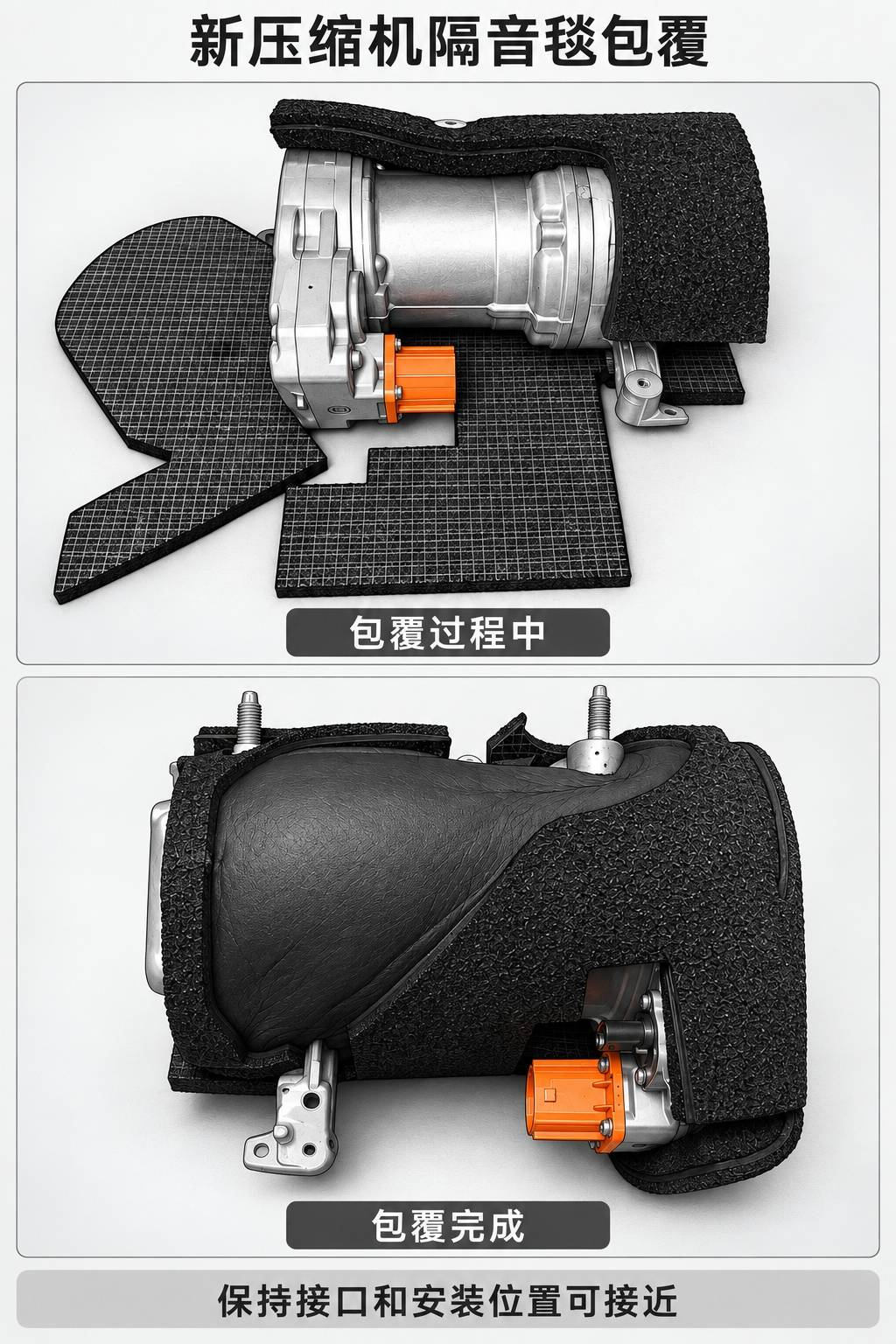

三、隔音毯与压缩机外壳

下面通过包覆前后两个观察状态认识隔音毯，不是补全的安装教程。可见的电气接口和安装位置与外部柔性包覆层属于不同结构。

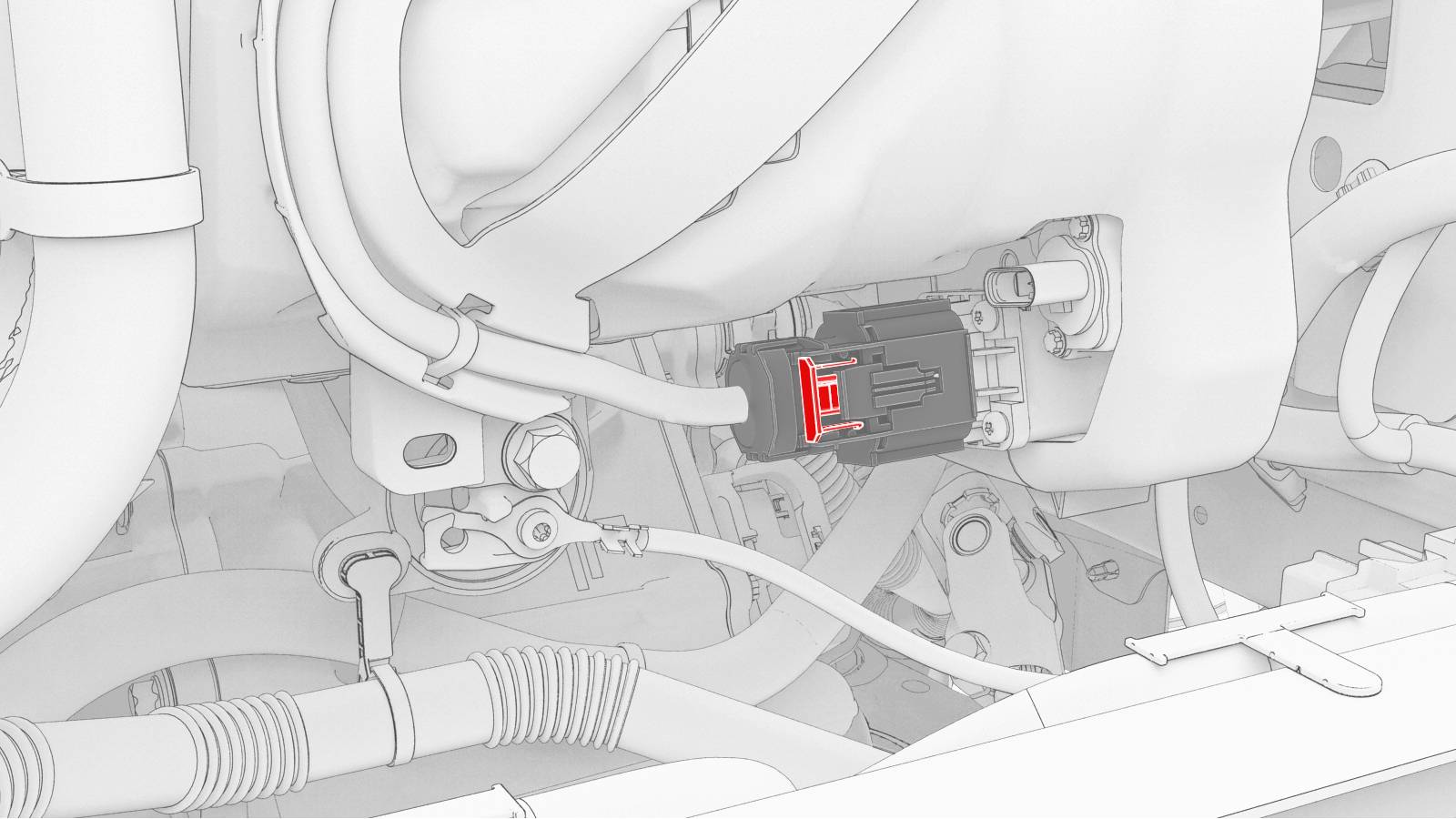

四、“高压”在这里有两种含义

高压电气连接器的“高压”指电气系统；制冷剂高、低压侧的“压力”指流体系统。完成其中一种系统的处理，并不自动消除另一种风险。普通手套、工具绝缘或接口外观均不能证明安全。

五、油量与配置不采用简化算法

压缩机更换程序、关联回收加注程序及不同部件维修所涉及的油量条件不能直接合并。油量处理、冲洗、接口解锁和连续调试均需核对各自适用的原厂程序；本文不推导新的油量公式，也不提供软件配置选择。实际维修须核对适用VIN、零件号和当前有效程序，并澄清关联程序的适用边界。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《空调压缩机总成 ((拆卸和更换))》及英文版《A/C Compressor (Remove and Replace)》；主 GUID：GUID-F7B4947B-1663-4AAA-90BC-E8509568DDC1。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

本题的资料边界：压缩机电气高压与制冷剂压力是两类风险；不同维修项目的冷冻油、冲洗和配置条件不能合并为统一公式。本文只识别压缩机、两组支架和隔音毯。

原厂主程序直接引用且与本页边界相关的入口：空调制冷剂（回收和再充注） (Restore)——制冷剂作业应按独立程序及适用配置核对；低压电源 - 锂离子（断开和连接）——电源状态需另行确认。它们是独立程序，不能把本页局部图片拼成完整作业流程。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
