奔驰X470多功能摄像头标定：标靶布置、车辆测量与诊断执行

X470多功能摄像头拆装、风挡更换或底盘几何变化后，需要在规定场地条件下重新标定。

标靶与车辆的距离、高度和中心线偏差会直接影响标定结果，所有尺寸应按诊断引导实测。

一、确认车辆状态和标定场地

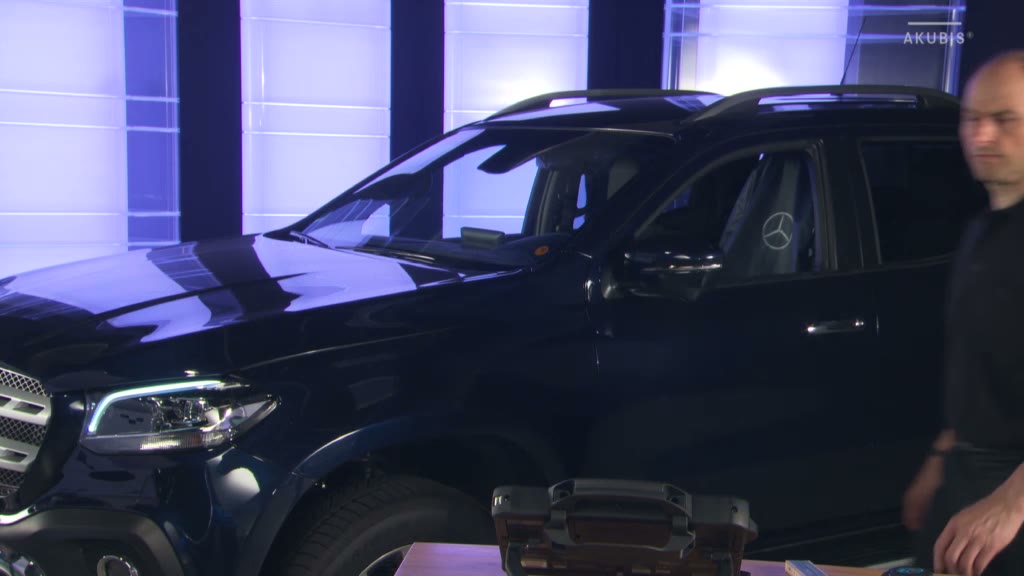

检查轮胎压力、车辆载荷、车身高度和风挡摄像区域，选择平整且光照适合的标定位置。

二、建立中心线并布置标靶架

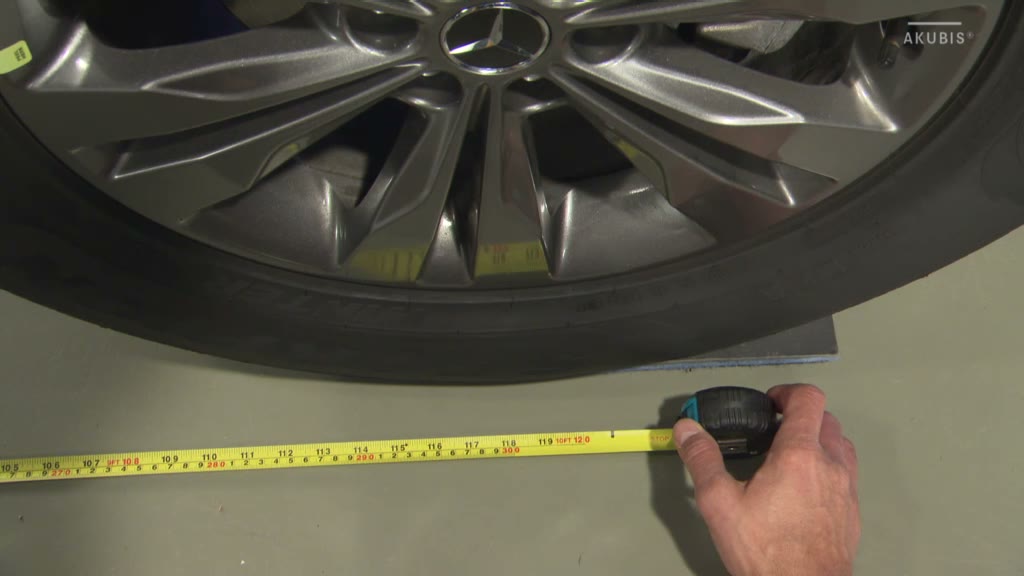

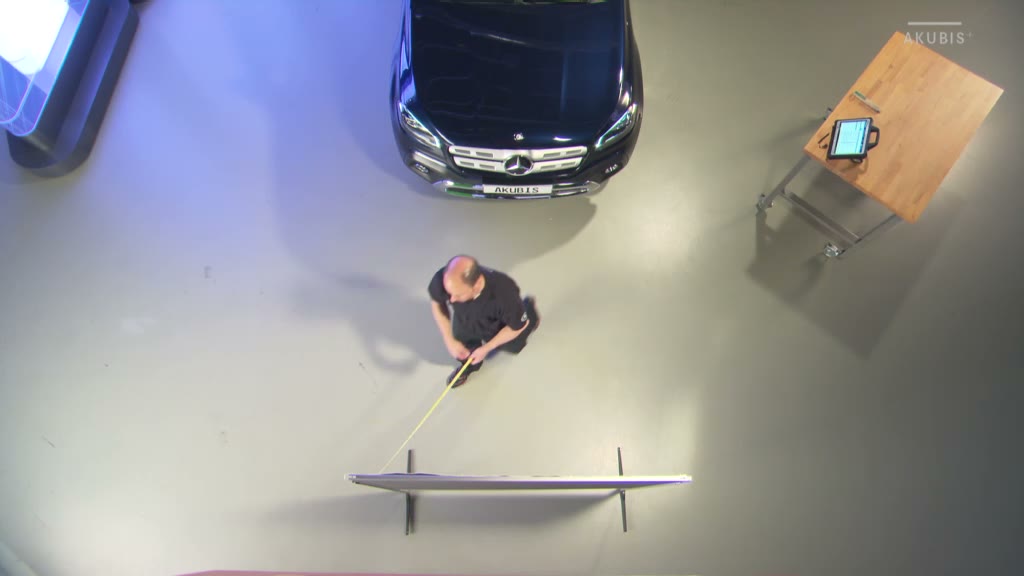

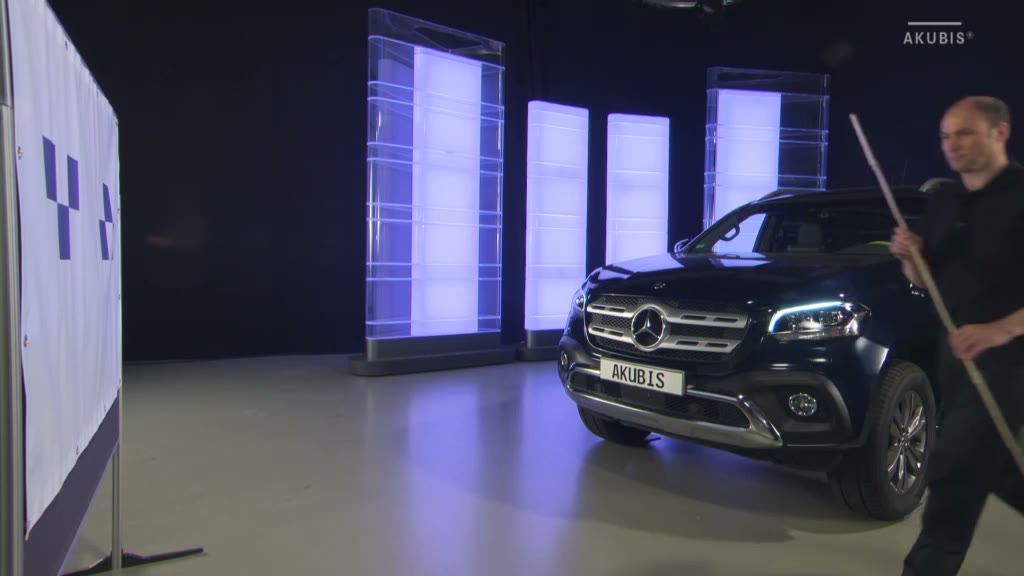

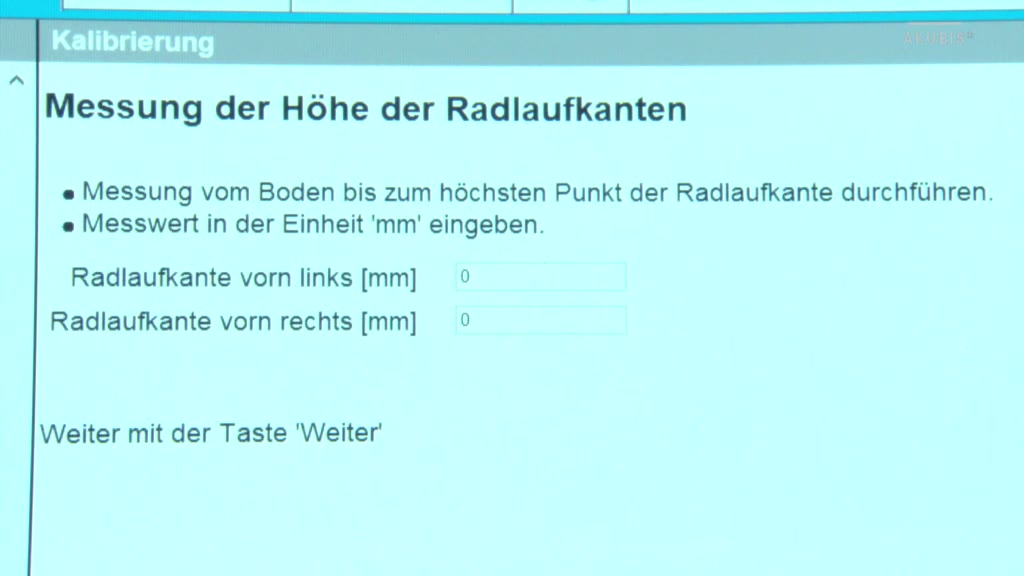

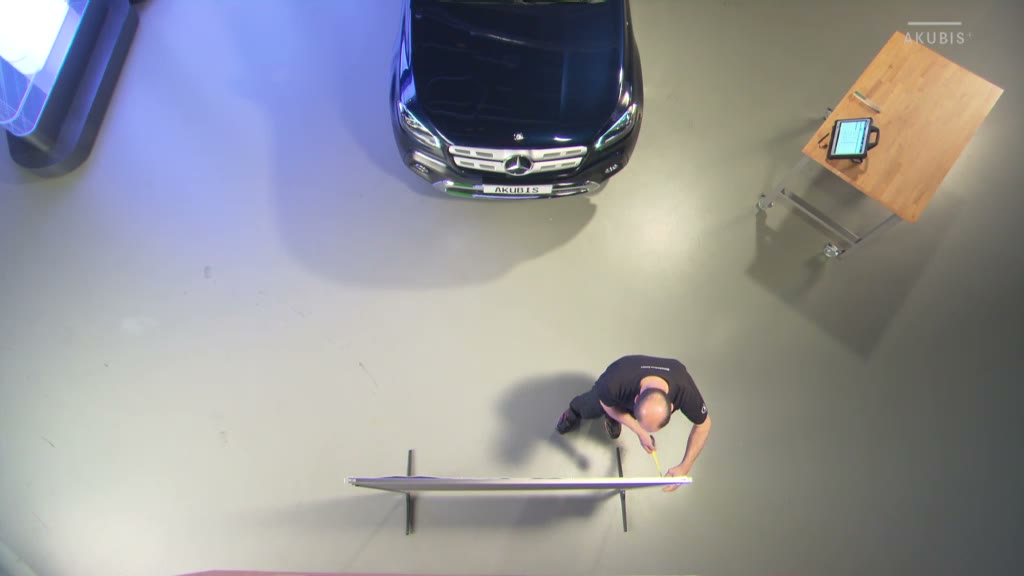

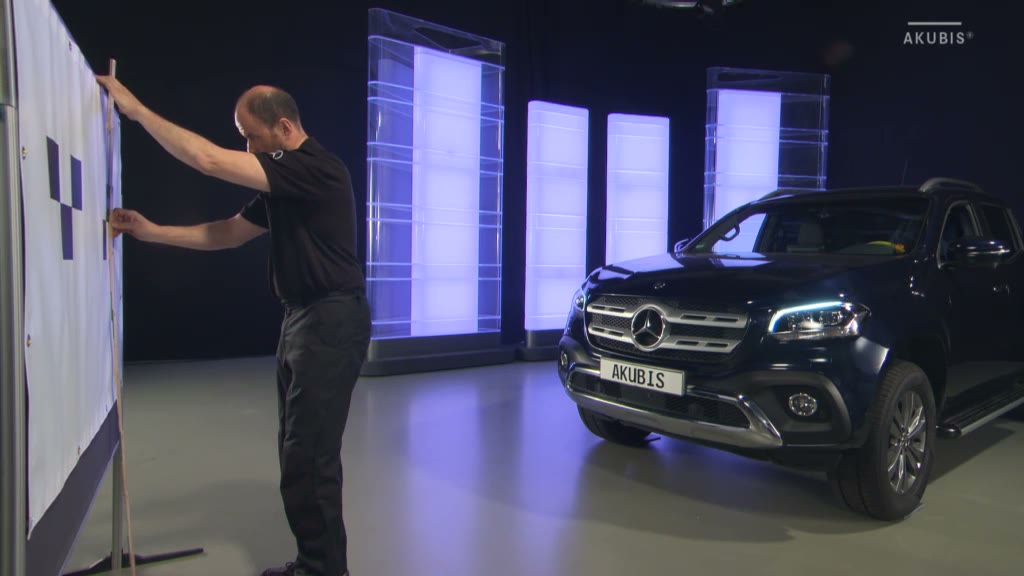

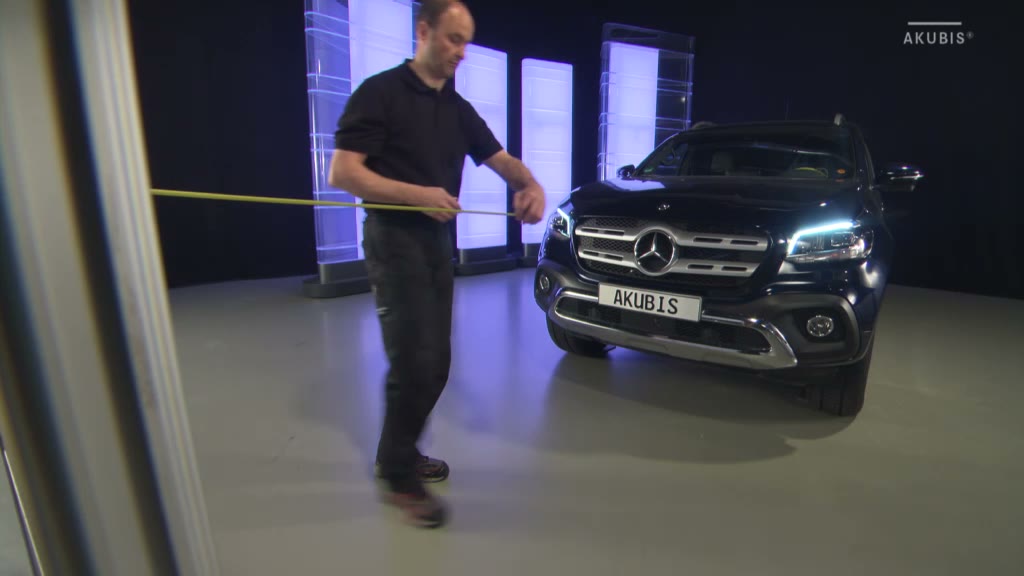

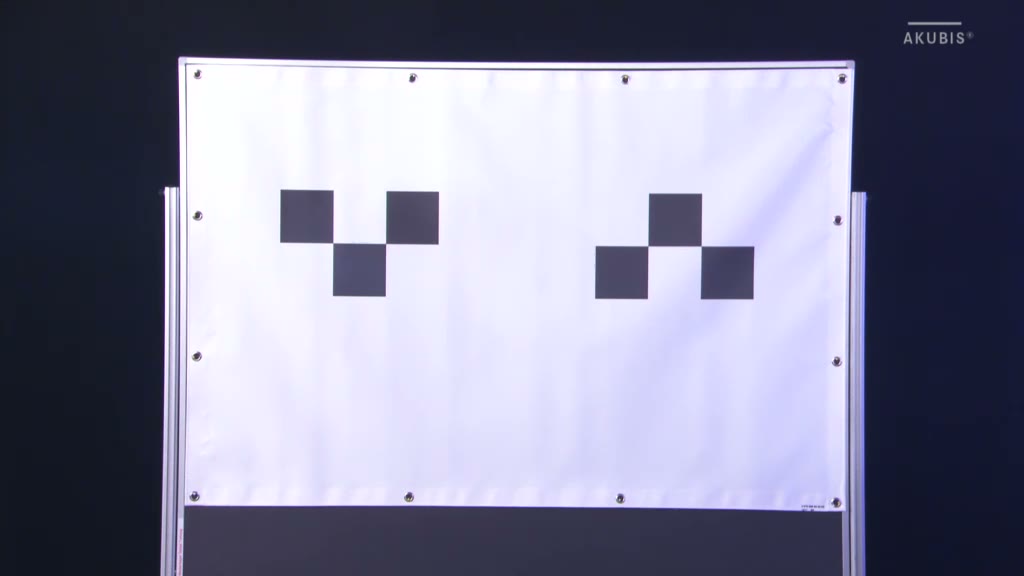

测量车辆几何基准和中心线，按规定距离、高度及横向位置放置标靶，确保支架水平稳定。

三、输入测量值并执行诊断标定

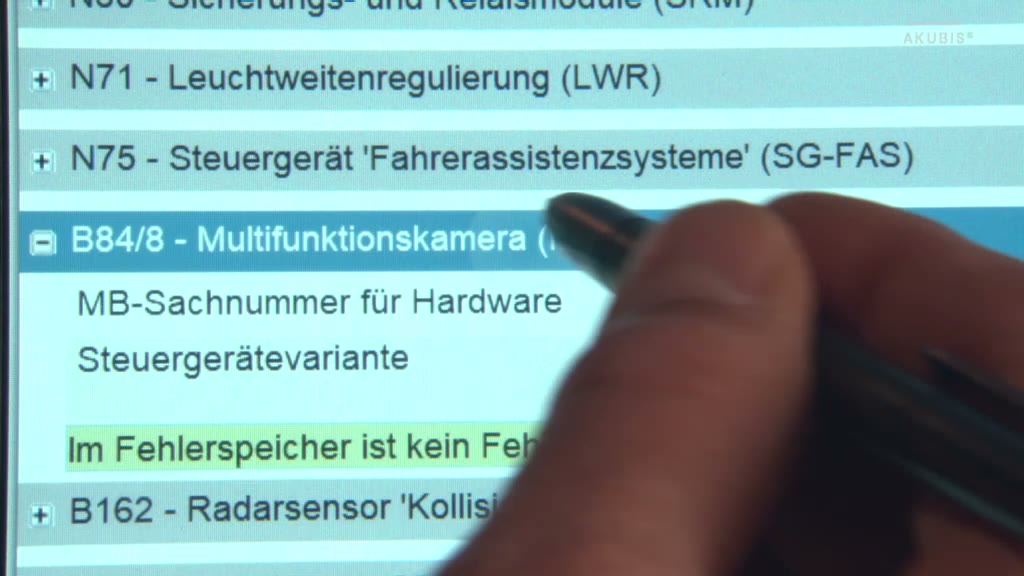

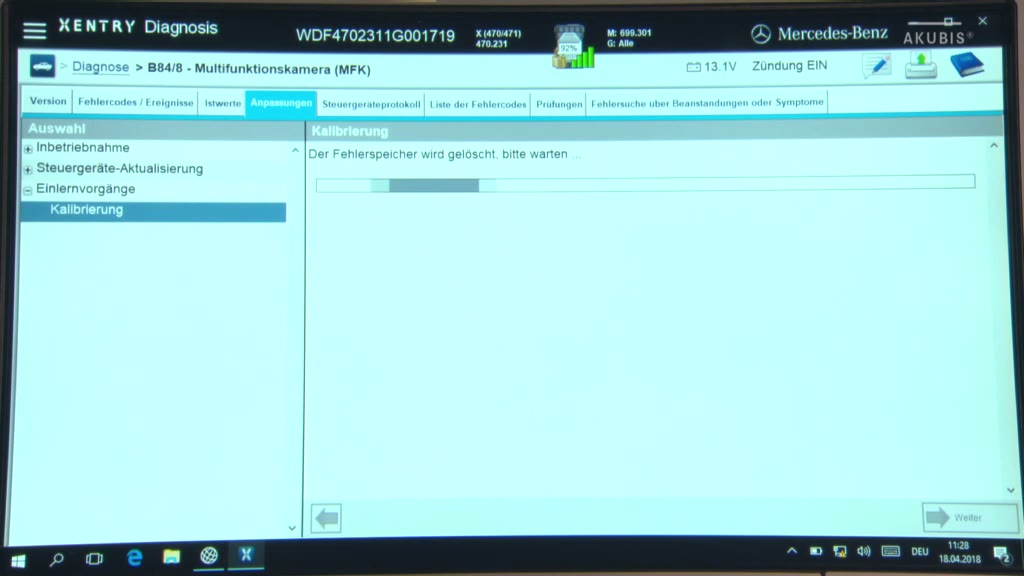

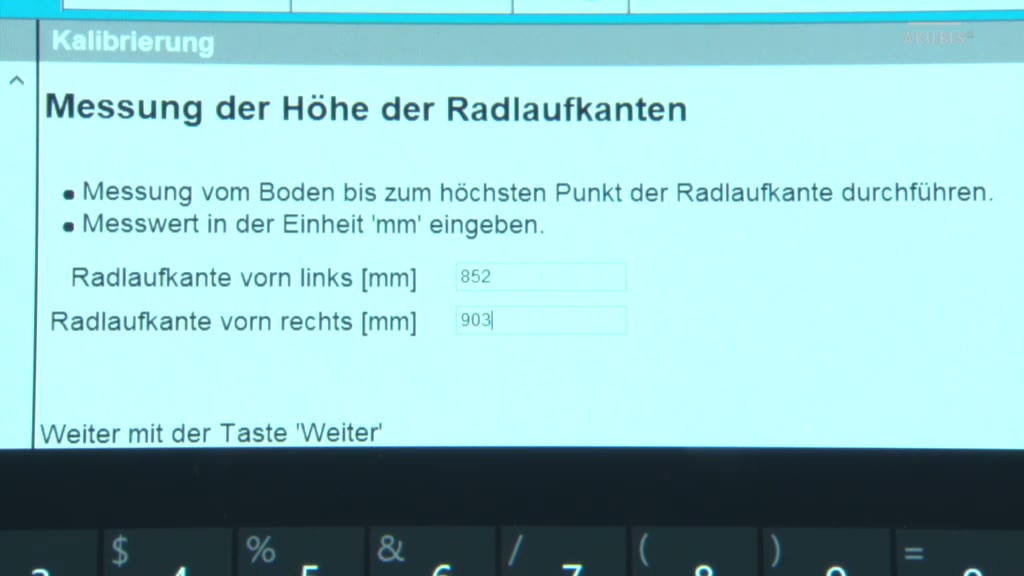

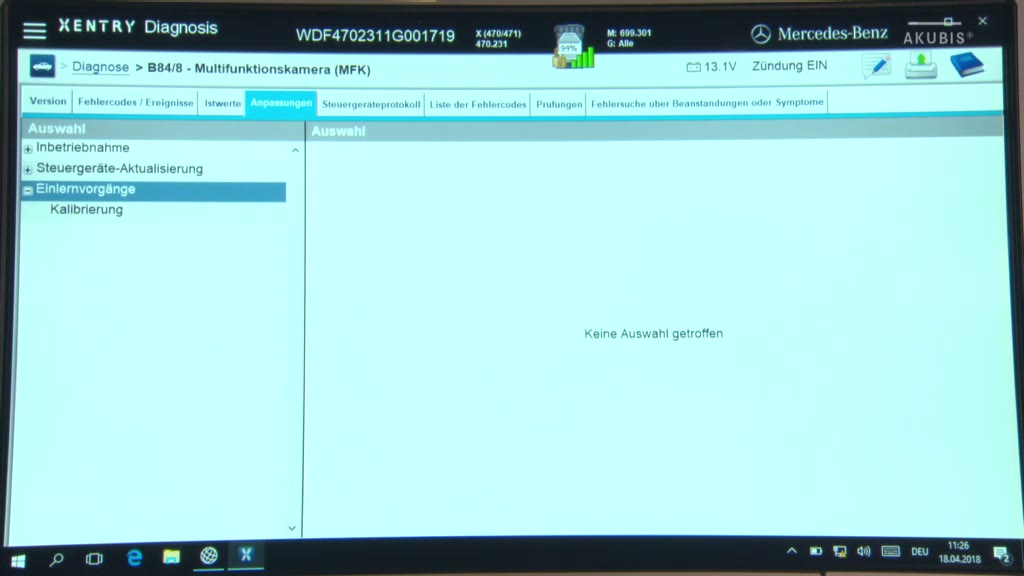

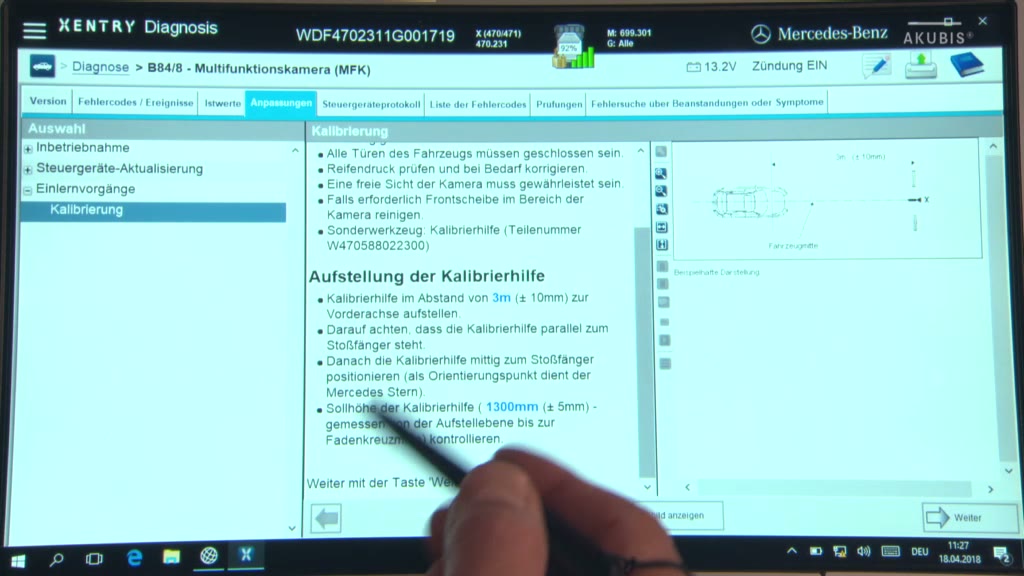

连接诊断仪选择对应控制单元，将实测尺寸输入引导程序并启动摄像头标定。

四、确认结果并检查辅助系统功能

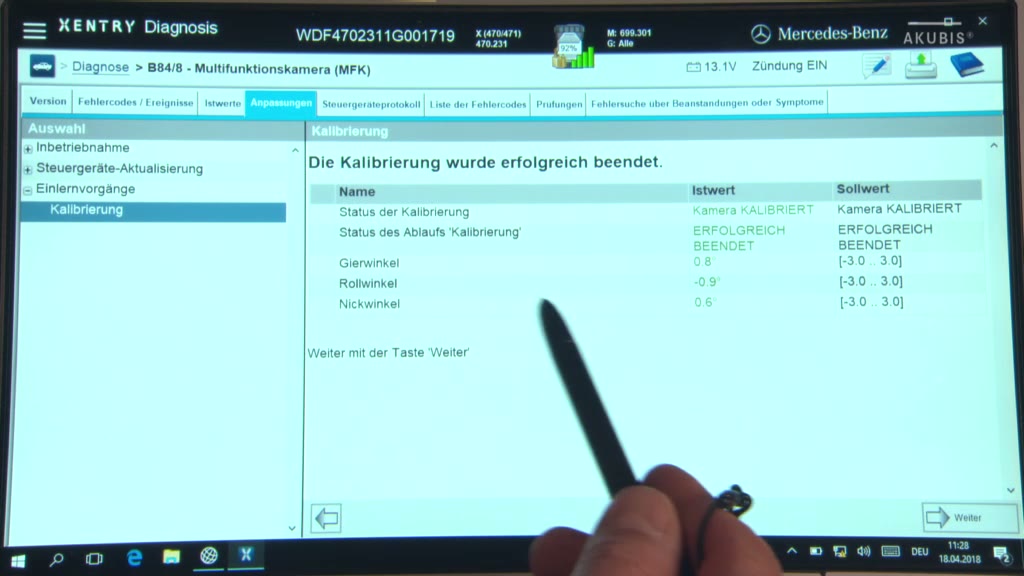

保存标定结果，读取故障存储和实际值，按要求路试检查车道、标志或相关驾驶辅助功能。

五、完工检查要点

• 轮胎、载荷和车身高度符合条件。
• 标靶距离、高度和中心线准确。
• 诊断标定正常完成并保存。
• 故障存储和辅助功能已复查。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
