摘要2018—2020年奥迪 A8L(D5) 3.0T CZSE 发动机电脑端子资料。

2018—2020年奥迪 A8L(D5) 3.0T CZSE 发动机电脑端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

2018—2020年奥迪 A8L(D5) 3.0T CZSE 发动机电脑端子

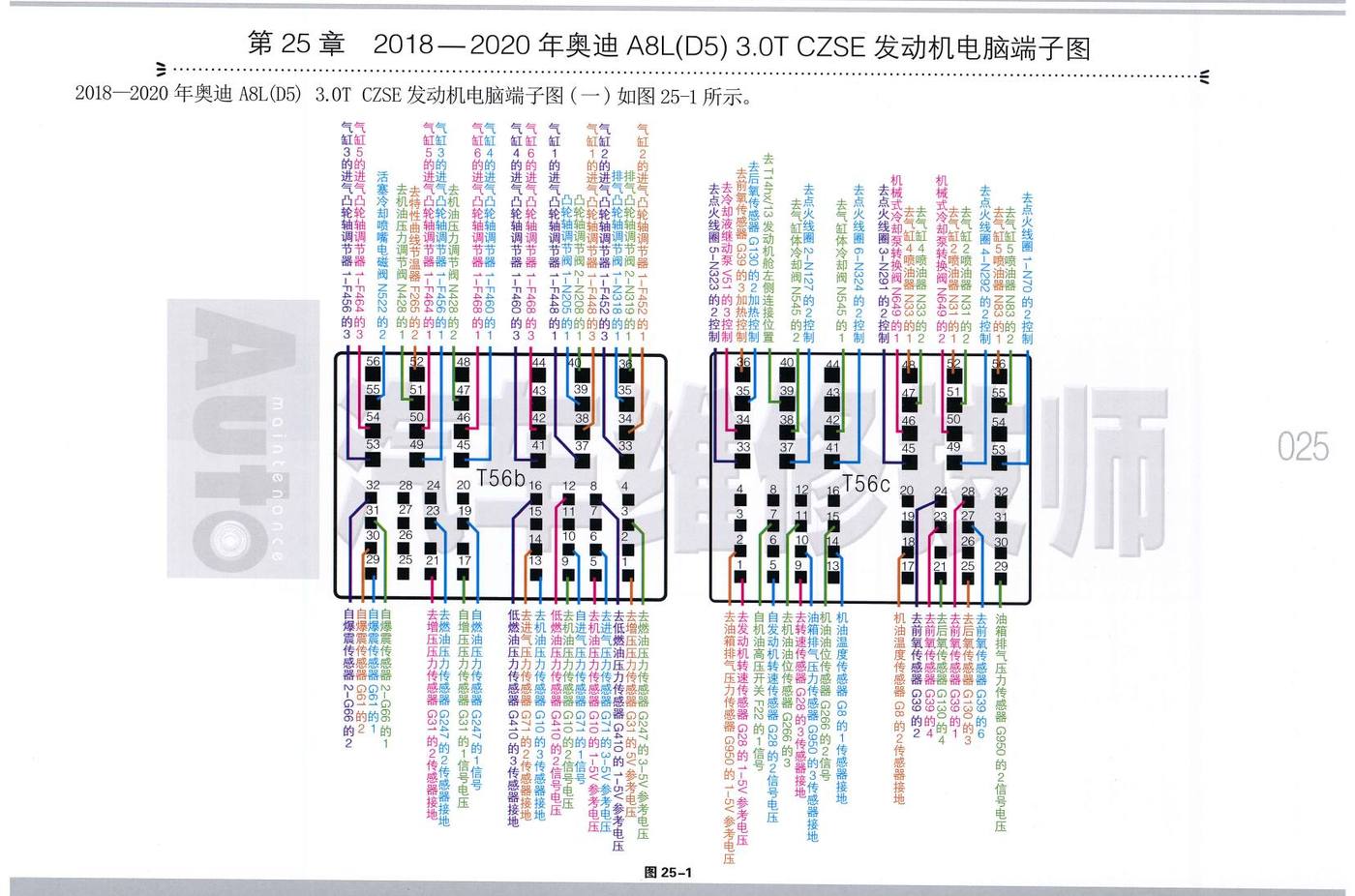

2018—2020年奥迪 A8L(D5) 3.0T CZSE 发动机电脑端子图 原始资料第25页
2018—2020年奥迪 A8L(D5) 3.0T CZSE 发动机电脑端子

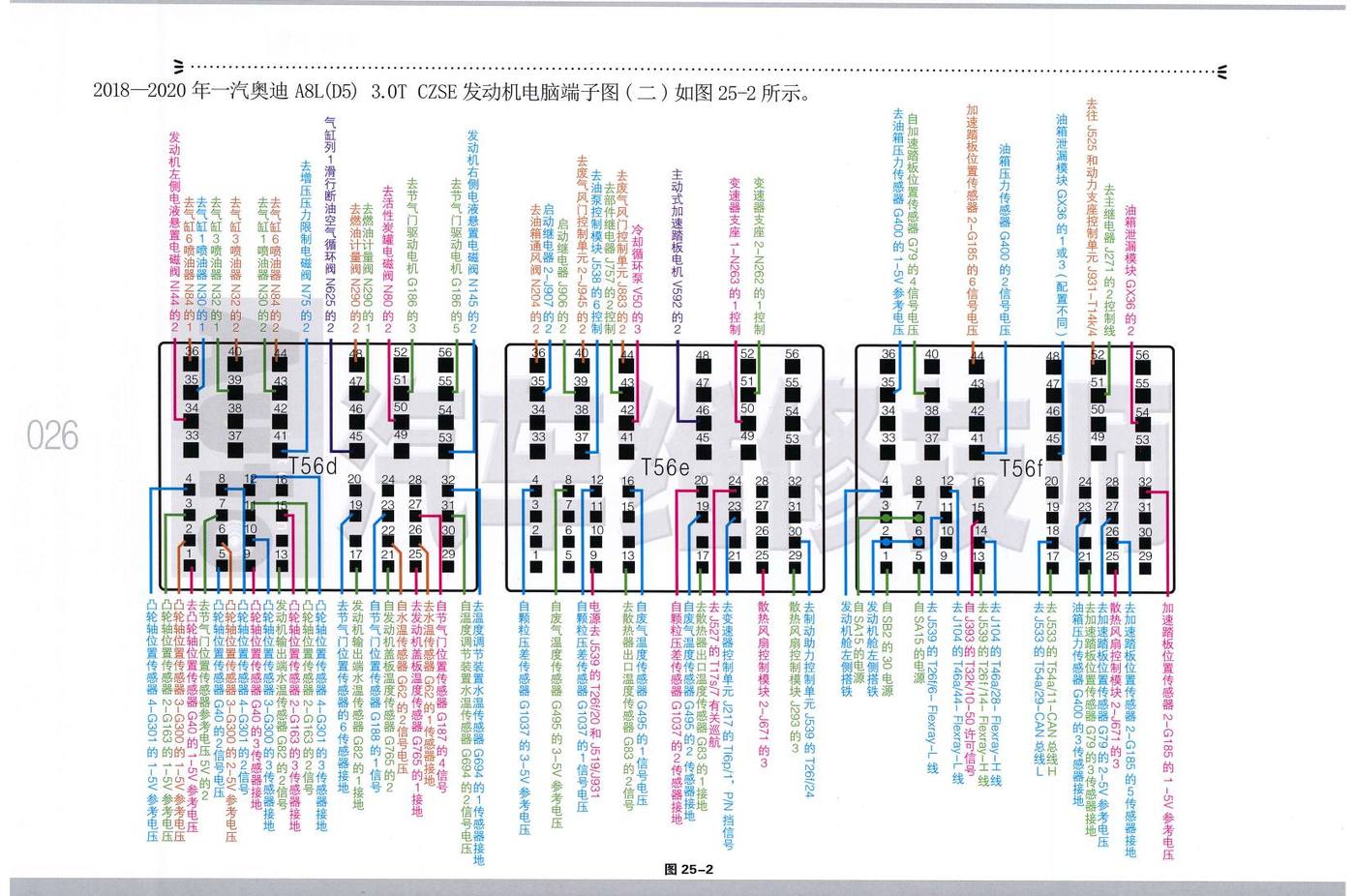

2018—2020年奥迪 A8L(D5) 3.0T CZSE 发动机电脑端子图 原始资料第26页

端子参考值

本页以原始资料图为准，端子号、测试条件和参考值请按上方资料图核对。

说明：同一车系可能包含发动机、变速器、车身及其他控制模块；涉及系统电压、传感器信号和执行器输出时，应以原车配置和实测结果为准。

资料说明：本页内容由维修资料整理转换，主要用于维修技师检修、线路核对和学习参考。不同年款、配置和市场版本可能存在差异，实际维修请以车辆实物、诊断结果和原厂最新资料为准。如相关权利方认为内容不宜展示，可联系我们处理。
