整理长城风骏 6车身电脑(48针+8针+48针+8针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

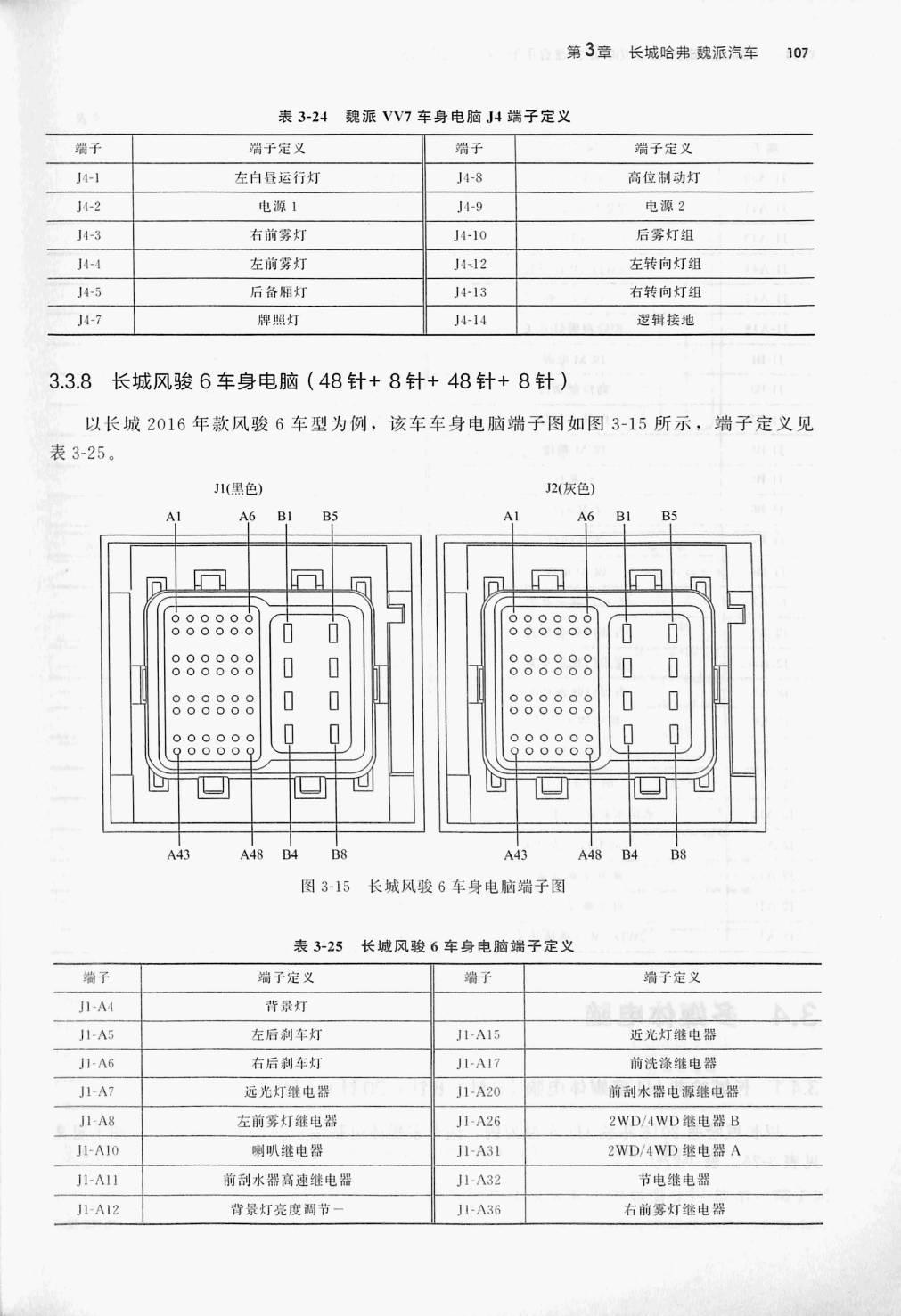

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表3-24 魏派 VV7 车身电脑J+端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 左白昼运行灯 | J4-8 | 高位制动灯 | |
| 11-2 | 电源1 | J4-9 | 电源2 |
| J1-3 | 右前雾灯 | J4-10 | 后雾灯组 |
| J4-4 | 左前雾灯 | J4-12 | 左转向灯组 |
| 14-5 | 后备厢灯 | J4-13 | 右转向灯组 |
| J4-7 | 牌照灯 | J4-14 | 逻辑接地 |
表3-25。
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 | 信息7 | 信息8 |
|---|---|---|---|---|---|---|---|
| JI(黑色) | J2(灰色) | ||||||
| A6 | BI | BS | A1 | A6 | BI | BS | |
| A43 | A48 | B4 | B8 | A43 | A48 | B4 | B8 |
表3-25 长城风骏6车身电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 11-44| | 背景灯 | ||
| 11-A5 | 左后刹车灯 | J1-A15 | 近光灯继电器 |
| J1-A6 | 右后刹车灯 | J1-A17 | 前洗涤维电器 |
| J1-A7 | 远光灯继电器 | 11-A20 | 前刮水器电源继电器 |
| 11-A8 | 左前雾灯维电器 | J1-A26 | 2WD/4WD继电器 B |
| J1-AIO | 喇叭继电器 | J1-A31 | 2WD/4WD 继电器 A |
| J1-A11 | 前刮水器高速维电器 | J1-A32 | 节电继电器 |
| J1-A12 | 背景灯亮度调节一 | J1-A36 | 右前雾灯继电器 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
