整理北汽绅宝 X35多媒体电脑(20针+8针+8针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

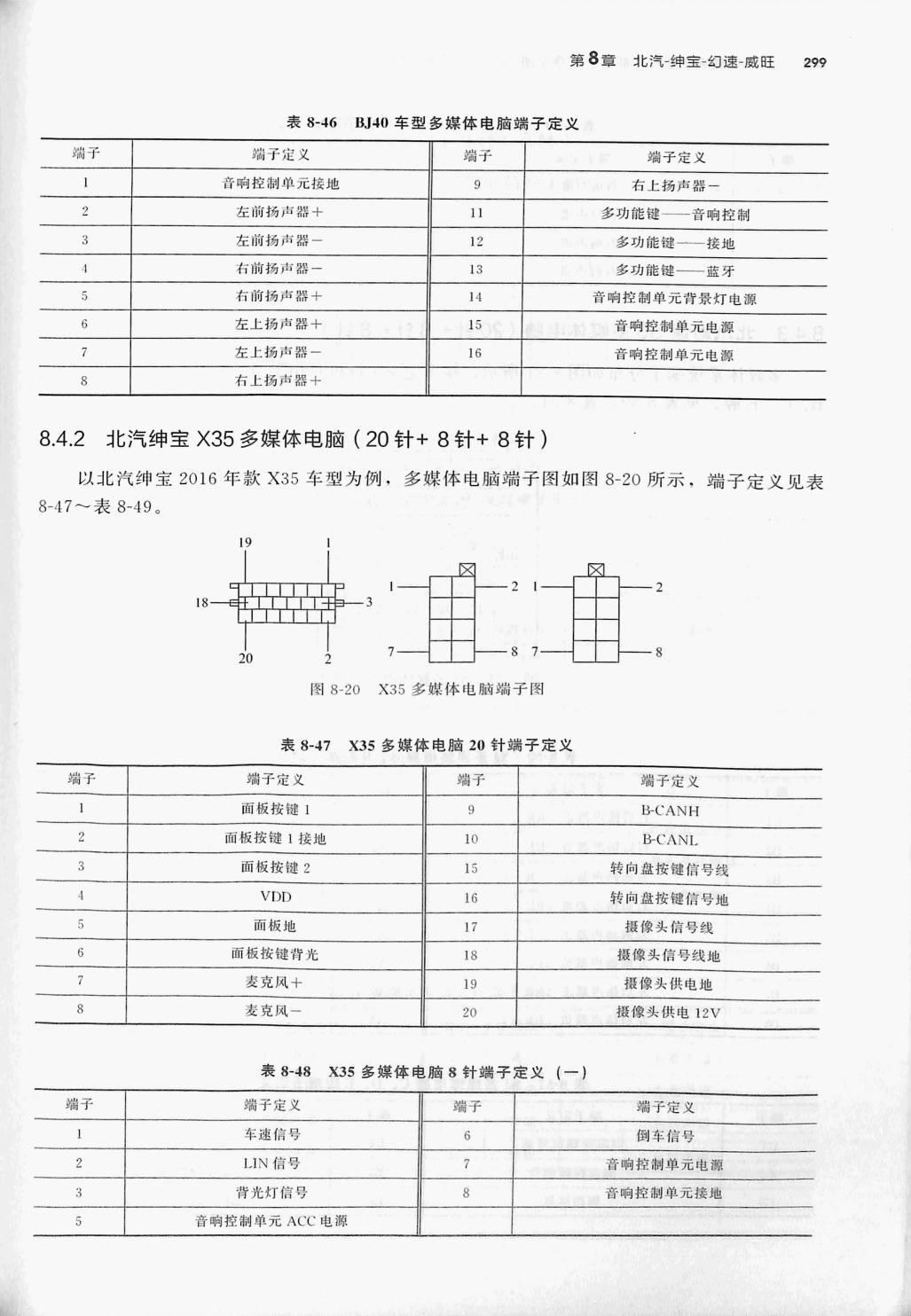

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表8-46 BJ40 车型多媒体电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| I | 音响控制单元接地 | 9 | 右上扬声器一 |
| 2 | 左前扬声器+ | 11 | 多功能键——音响控制 |
| 3 | 左前扬声器一 | 12 | 多功能键一—接地 |
| 右前扬声器一 | 13 | 多功能键—蓝牙 | |
| 5 | 右前扬声器+ | 14 | 音响控制单元背景灯电源 |
| 6 | 左上扬声器+ | 15 | 音响控制单元电源 |
| 左上扬声器一 | 16 | 音响控制单元电源 | |
| 8 | 右上扬声器+ |
表8-47 X35 多媒体电脑 20针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 面板按键1 | 9 | B-CANH | |
| 2 | 面板按键1接地 | 10 | B-CANL |
| 3 | 面板按键2 | 15 | 转向盘按键信号线 |
| 4 | VDD | 16 | 转向盘按键信号地 |
| 5 | 面板地 | 17 | 摄像头信号线 |
| 6 | 面板按键背光 | 18 | 摄像头信号线地 |
| 麦克风十 | 19 | 摄像头供电地 | |
| 8 | 麦克风一 | 20 | 摄像美供电 12V |
表8-48 X35 多媒体电脑8针端子定义(一)
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 1 | 车速信号 | 6 | 倒车信号 |
| LIN信号 | 音响控制单元电源 | ||
| 3 | 背光灯信号 | 8 | 音响控制单元接地 |
| 5 | 音响控制单元 ACC 电源 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
