整理北汽幻速 S3 多媒体电脑(20针+8针+8针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

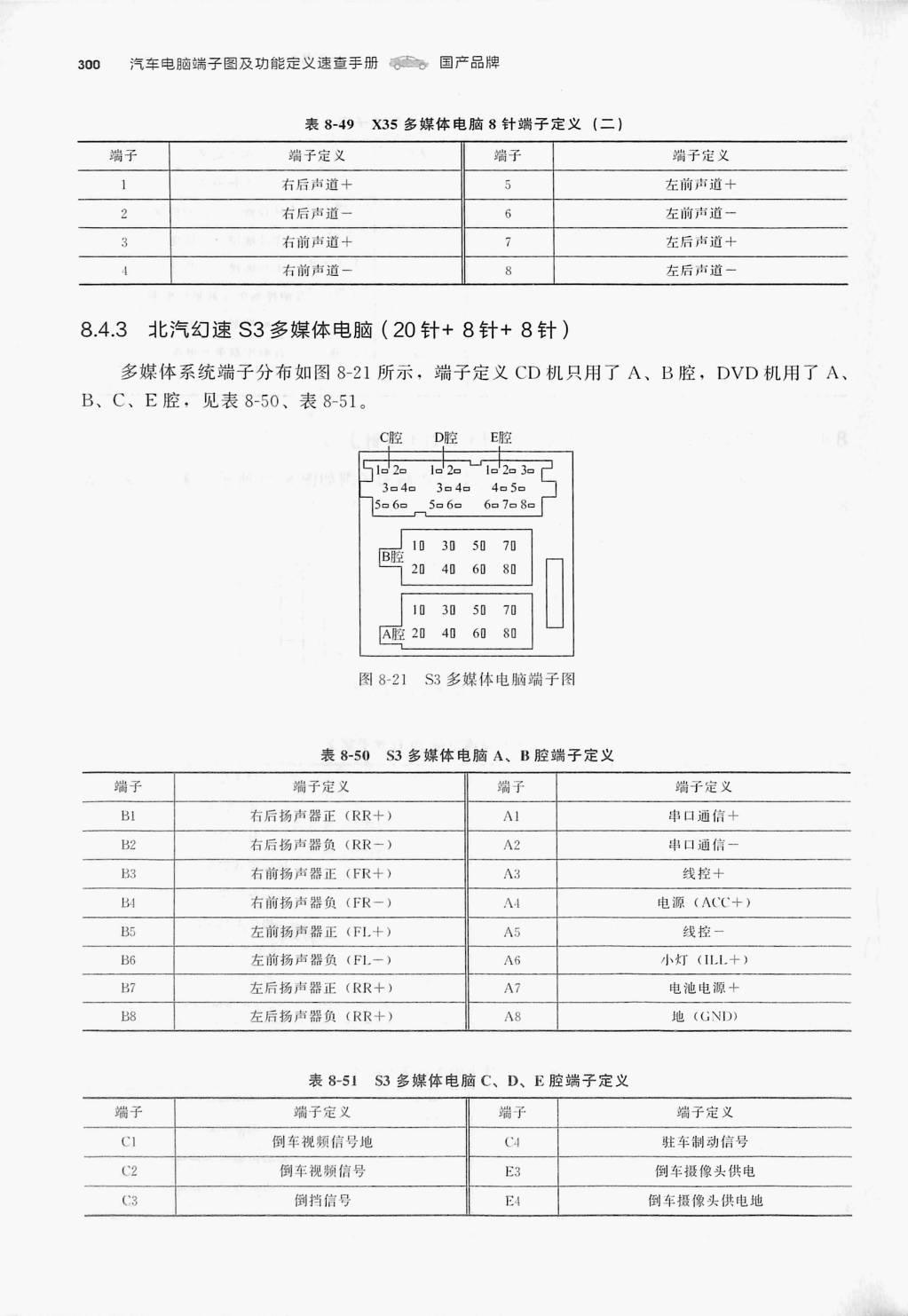

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表8-49 X35多媒体电脑8针端子定义(二)
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 端子 | 淄子定义 | 端子 | 端子定义 |
| 右后声道十 | 5 | 左前声道+ | |
| 2 | 右后声道一 | 6 | 左前声道一 |
| 右前声道+ | 7 | 左后高道+ | |
| 4 | 有前声道一 | 8 | 左后声道一 |
表 8-50 S3 多媒体电脑 A、B 腔端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 缢子 | 淌子定义 | 端子 | 端子定义 |
| BI | 有后扬声器正(RR+) | AI | 串口通信+ |
| B2 | 右后扬声器负(RR ) | A2 | 串口通信一 |
| B3 | 右前扬声器正(FR+) | A3 | 线控+ |
| B4 | 右前扬声器负(FR一) | A4 | 电源(ACC+) |
| B5 | 左前扬声器正(FL.+) | A5 | 线控一 |
| B6 | 左前扬声器负(FL.-) | A6 | 小灯(ILL+) |
| B7 | 左后扬声器正(RR+) | A7 | 电池电源士 |
| B8 | 左后扬声器负(RR+) | A8 | 地(GND) |
表8-51 S3 多媒体电脑C、D、E腔端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 端千 | 端子定义 | 端子 | 端子定义 |
| C1 | 倒车视頻信号地 | C4 | 驻车制动信号 |
| C2 | 倒车视頻信号 | E3 | 倒车摄像头供电 |
| C3 | 倒挡信号 | E4 | 倒车摄像头供电地 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
