整理北汽威旺 M50F 多媒体电脑(20针+8针+8针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

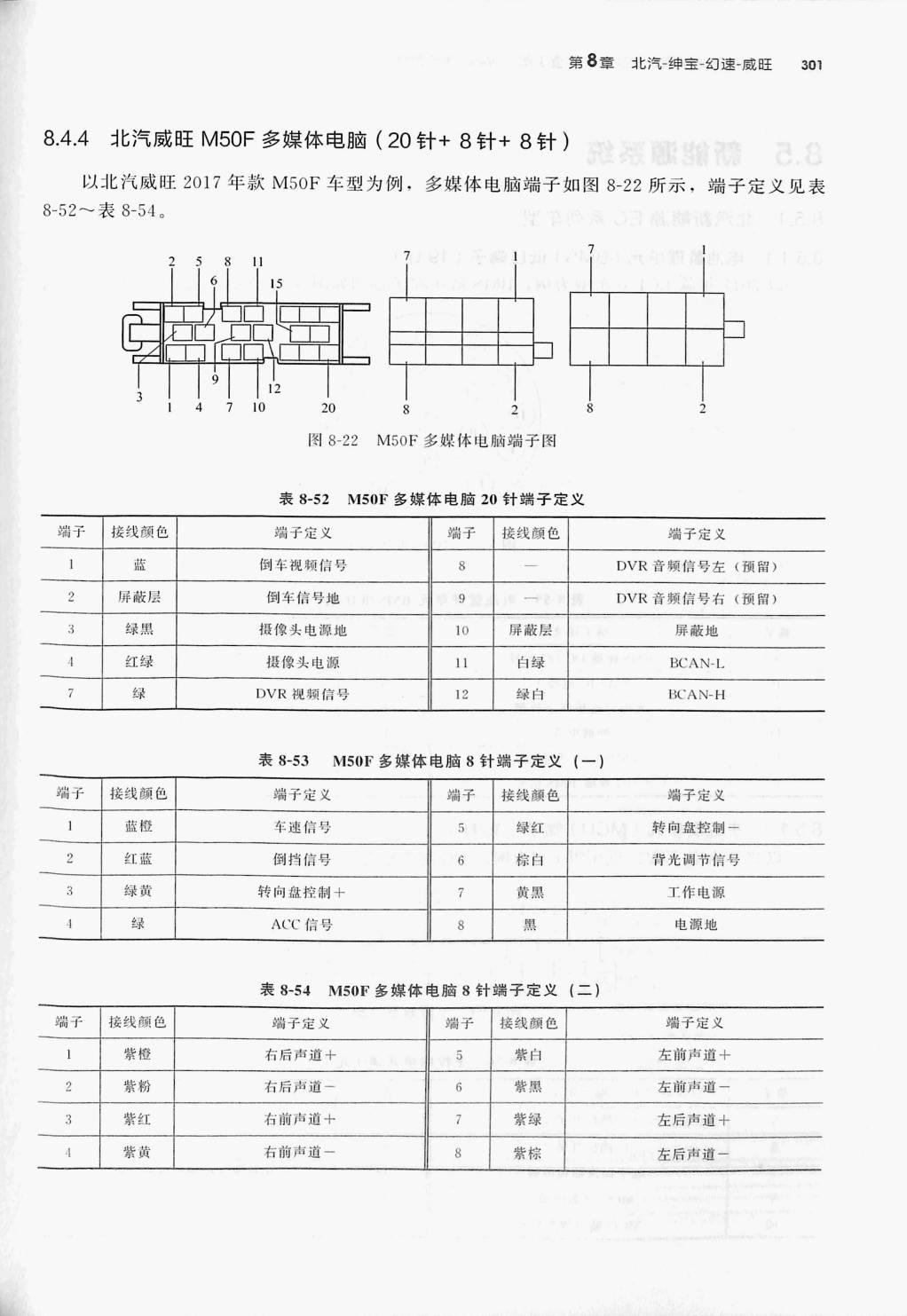

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表 8-52 M50F 多媒体电脑20针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 1 | 倒车视频信号 | 8 | DVR 音频信号左(預留) | ||
| 2 | 屏蔽层 | 倒车信号地 | 9 | DVR 音频信号右(預留) | |
| 3 | 绿黑 | 摄像头电源地 | 10 | 屏蔽层 | 屏蔽地 |
| 红绿 | 摄像头电源 | 11 | 白绿 | BCAN-L | |
| DVR 祝频信号 | 绿白 | BCAN-H |
表 8-53 M50F 多媒体电脑8针端子定义(一)
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 1 | 蓝橙 | 车速信号 | 5 | 绿红 | 转向盘控制一 |
| 2 | 红蓝 | 倒挡信号 | 6 | 棕白 | 背光调节信号 |
| 绿赏 | 转向盘控制+ | 7 | 黄黑 | 工作电源 | |
| 绿 | ACC信号 | 8 | 电源地 |
表8-54 M50F多媒体电脑8针端子定义(二)
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 𧍒子 | 接线颜色 | 端子定义 | 端子 | 接线颜色 | 端子定义 |
| 1 | 紫橙 | 右后声道十 | 5 | 紫白 | 左前声道+ |
| 2 | 紫粉 | 右后声道一 | 6 | 紫黑 | 左前声道一 |
| 3 | 紫红 | 右前声道+ | 7 | 紫绿 | 左后声道十 |
| 紫黃 | 右前声道一 | 紫棕 | 左后声道一 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
