摘要整理比亚迪元车型车身电脑端子资料。

整理比亚迪元车型车身电脑端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图与表图

下方为压缩后的原始资料图,便于核对插头形状、针脚编号、线色、测试条件和标准值。

比亚迪元车型车身电脑端子

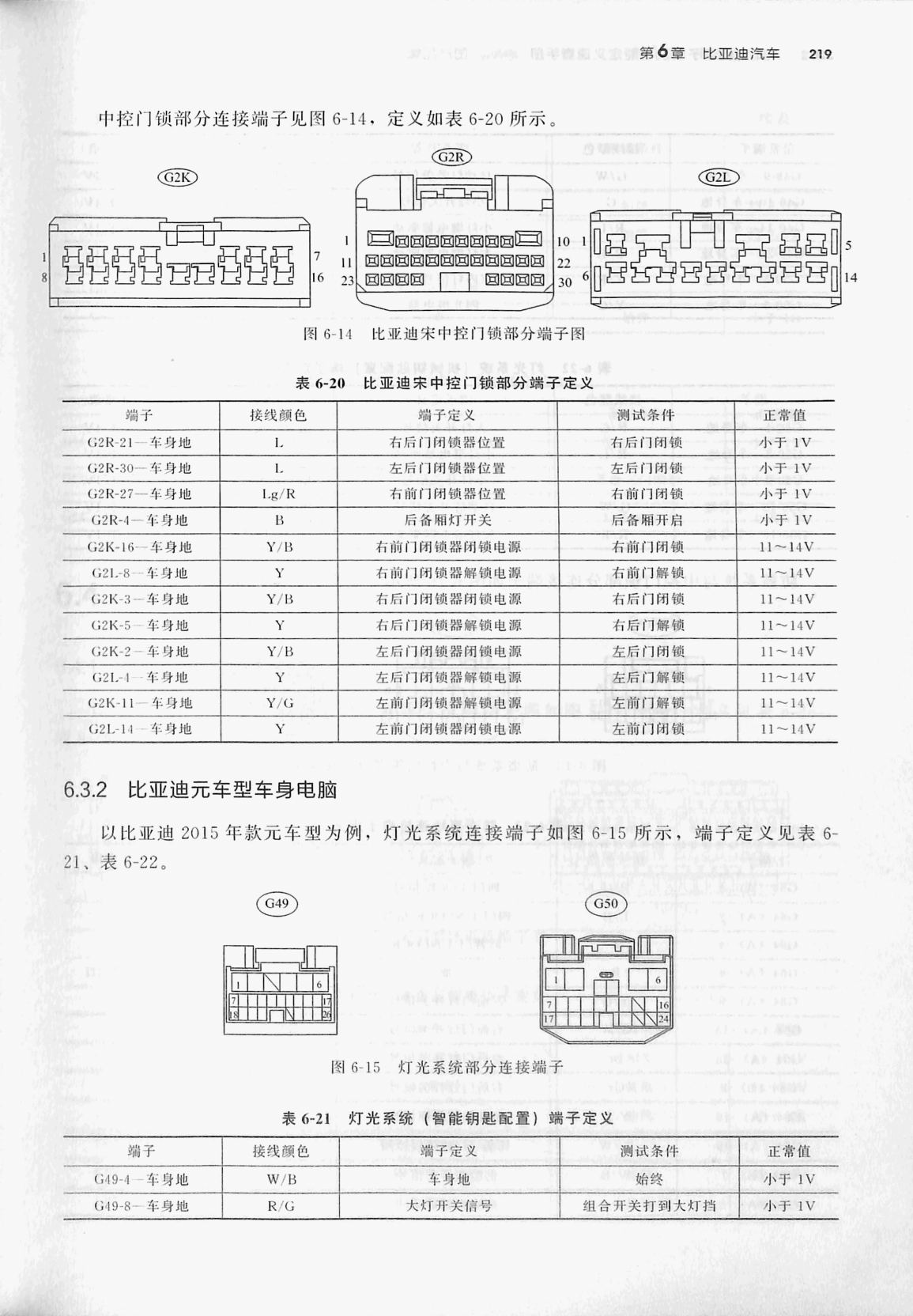

比亚迪元车型车身电脑端子 原始资料第228页
比亚迪元车型车身电脑端子

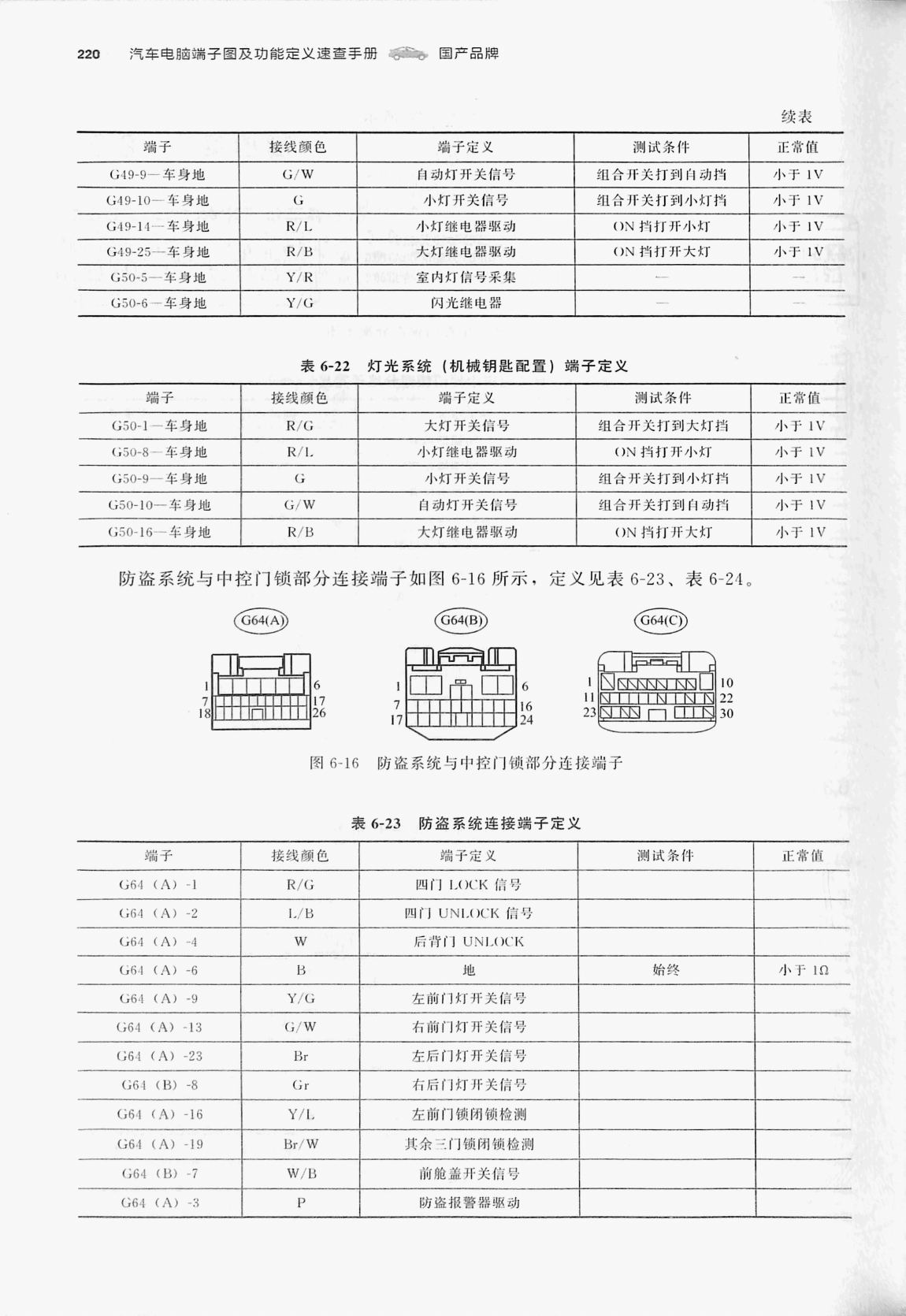

比亚迪元车型车身电脑端子 原始资料第229页
比亚迪元车型车身电脑端子

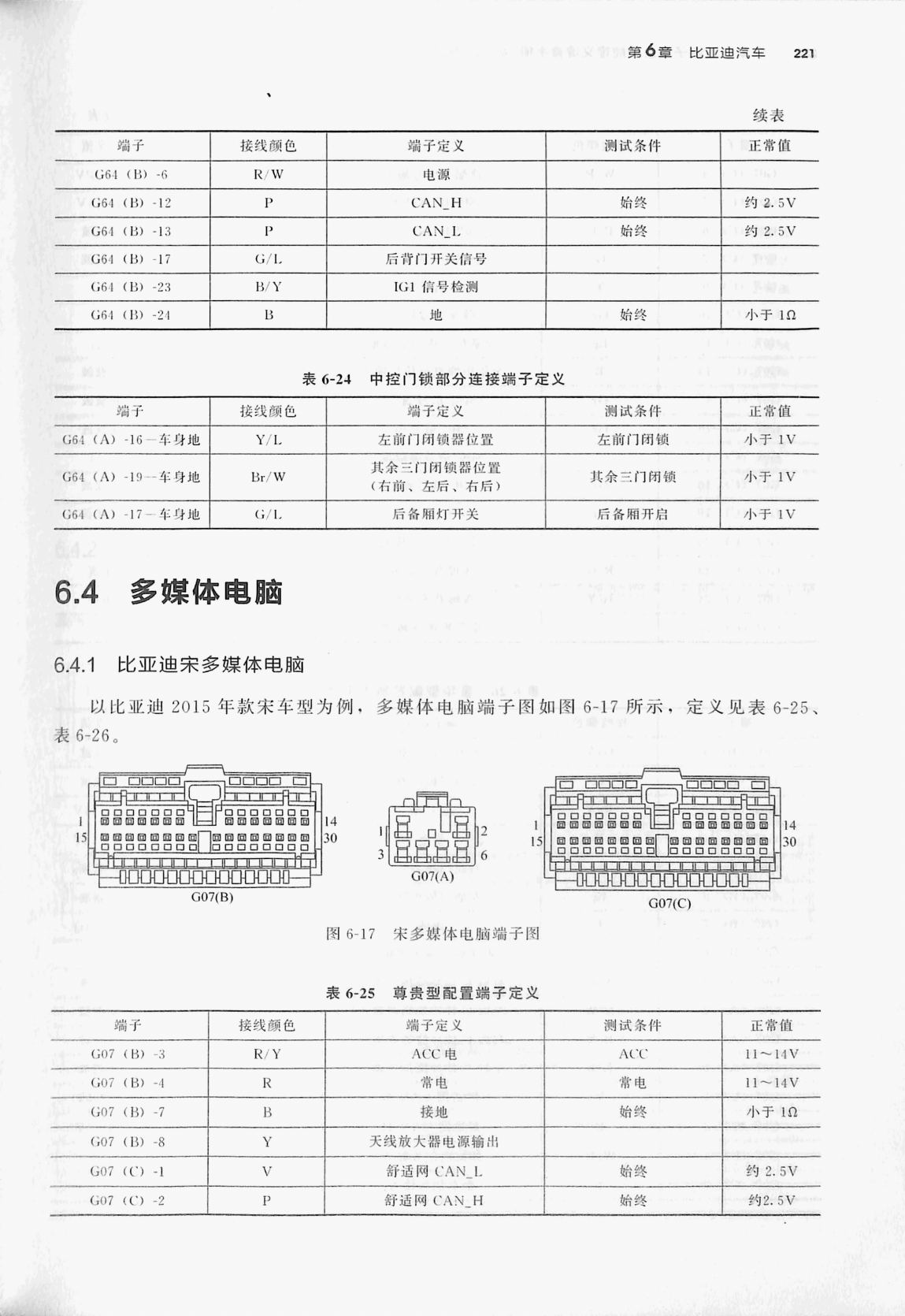

比亚迪元车型车身电脑端子 原始资料第230页

端子定义整理表

以下内容按原始扫描表图和OCR坐标重新整理,便于站内搜索和手机端快速查看;现场检测仍以原始表图和实车线束为准。

表6-21 灯光系统(智能钥匙配置)端子定义

端子 接线颜色 / 端子定义 / 测试条件 / 正常值 信息3 信息4 信息5
G49-4-车身地 W/B 车身地 始终 小于1V
G49-8-车身地 R/G 大灯开关信号 组合开关打到大灯挡 小于1V

表 6-22 灯光系统(机械钥匙配置)端子定义

端子 接线颜色 / 端子定义 / 测试条件 / 正常值 信息3 信息4 信息5
G50-1-车身地 R/G 大灯开关信号 组合开关打到大灯挡 小于1V
G50-8-车身地 R/1. 小灯继电器驱动 ON挡打开小灯 小于1V
G50-9--车身地 G 小灯开关信号 组合开关打到小灯挡 小于1V
G50-10-车身地 G/W 自动灯开关信号 组合开关打到自动挡 小于1V
G50-16-车身地 R/B 大灯继电器驱动 ON挡打开大灯 小于1V
防盗系统与中控门锁部分连接端子如图6-16所示,定义见表6-23、表6-24。
G64(A) G64(B) G64(C)
6 10
16 22
126 24 23 30
图 6-16 防盗系统与中控门锁部分连接端子

表6-23 防盗系统连接端子定义

端子 接线颜色 / 端子定义 / 测试条件 / 正常值 信息3 信息4 信息5
G64 (A)-1 R/G 四门 LOCK 信号
G:64 (A)-2 L./B 四门 UNLOCK 信号
G64(A)-4 W 后背门 UNLOCK
G64(A)-6 B 始终 小于 12
G64(A)-9 Y/G 左前门灯开关信号
G64 (A)-13 G/W 右前门灯开关信号
G64 (A)-23 Br 左后门灯开关信号
G64 (B)-8 Gr 右后门灯开关信号
G64(A)-16 Y/L 左前门锁闭锁检测
G64 (A)-19 Br/W 其余三门锁闭锁检测
G64(B)-7 W/B 前舱盖开关信号
G64(A)-3 P 防盗报警器驱动

表6-24 中控门锁部分连接端子定义

端子 接线颜色 / 端子定义 / 测试条件 / 正常值 信息3 信息4 信息5
G64(A)-16-车身地 Y/L 左前门闭锁器位置 左前门闭锁 小于 1V
G64(A)-19--车身地 Br/W 其余三门闭锁器位置 其余三门闭锁 小于 1V
(右前、左后、右后)
G64 (A)-17-车身地 G/L. 后备厢灯开关 后备厢开启 小于1V

说明:扫描资料中未列出的端子号保持空缺;涉及车身网络、防盗、动力电池、高压系统和多媒体通信时,应以原车配置和实测结果为准。
