整理五菱1.0LLJ46503-E2发动机(64针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

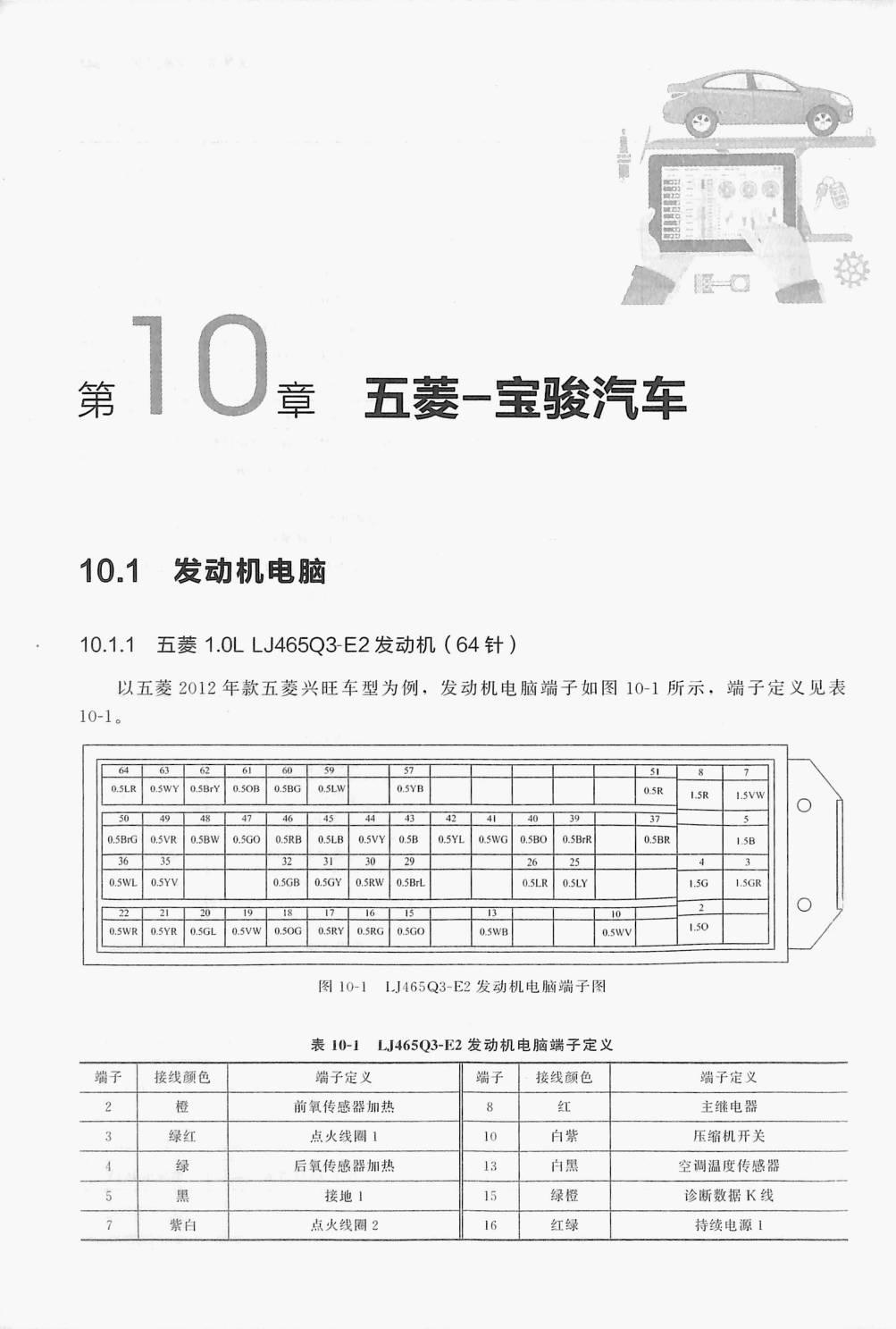

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表10-1 L.J46503-E2 发动机电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 2 | 橙 | 前氧传感器加热 | 8 | 红 | 主继电器 |
| 3 | 绿红 | 点火线圈1 | 10 | 白紫 | 压缩机开关 |
| 4. | 绿 | 后氧传感器加热 | 13 | 白黑 | 空调温度传感器 |
| 5 | 黑 | 接地！ | 15 | 绿橙 | 诊断数据K线 |
| 7 | 紫白 | 点火线圈2 | 16 | 红绿 | 持续电源1 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
