摘要整理广汽 1.8T 4B18M1发动机(64针+48针)相关端子资料。

整理广汽 1.8T 4B18M1发动机(64针+48针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图与表图

下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。

广汽 1.8T 4B18M1发动机(64针+48针)端子

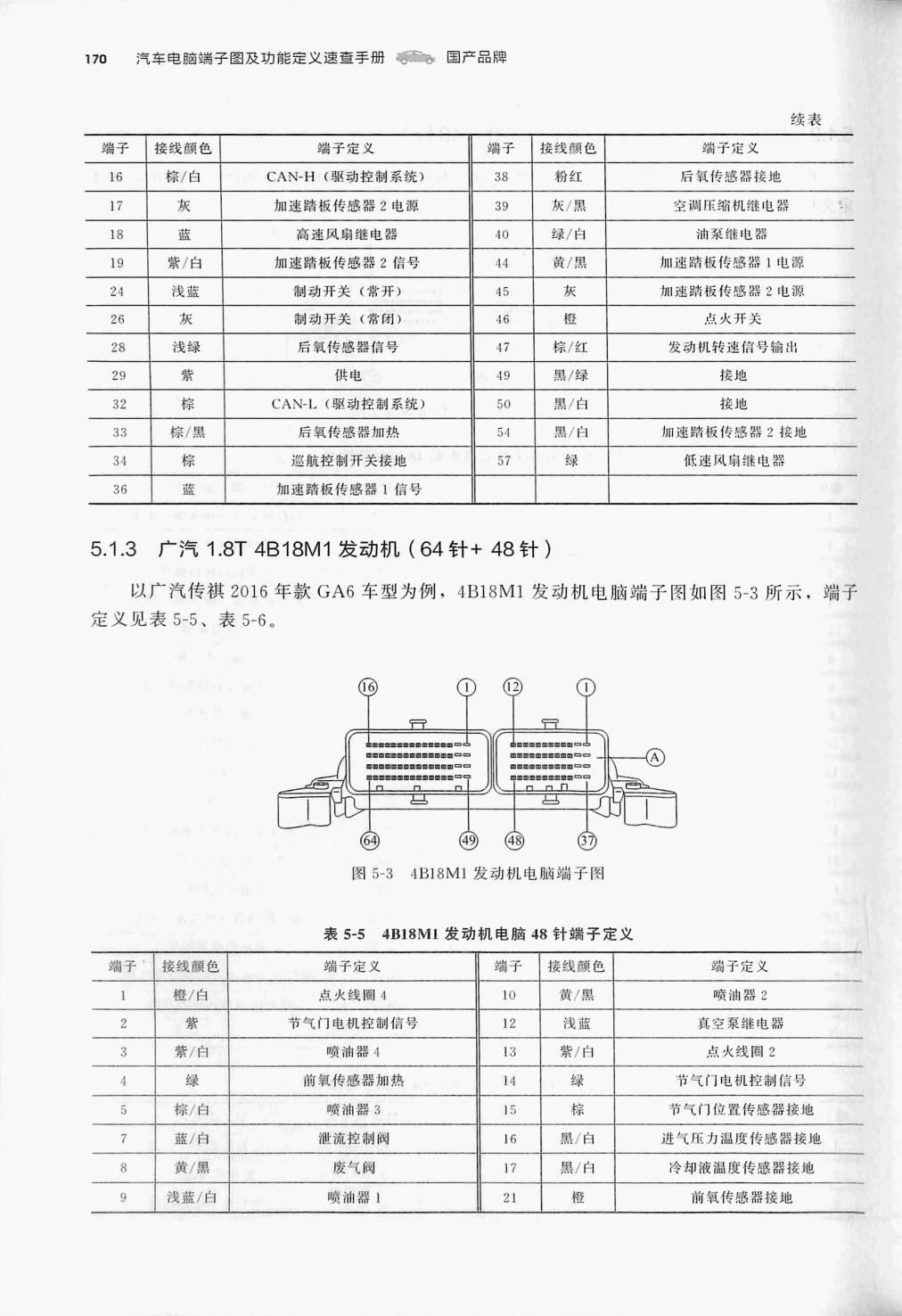

广汽 1.8T 4B18M1发动机(64针+48针) 原始资料第170页
广汽 1.8T 4B18M1发动机(64针+48针)端子
广汽 1.8T 4B18M1发动机(64针+48针) 原始资料第170页

端子定义整理表

以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

表5-5 4B18MI 发动机电脑48 针端子定义

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4 信息5 信息6
橙/白 点火线園4 10 黃/黑 喷油器 2
2 紫 节气门电机控制信号 12 浅蓝 真空泵继电器
3 紫/白 喷油器4 13 紫/ 点火线圈2
4 绿 前氧传感器加热 14 绿 节气门电机控制信号
棕/白 喷油器3 15 棕 节气门位置传感器接地
蓝/白 泄流控制阀 16 黑/白 进气压力温度传感器接地
8 黃/黑 废气阀 17 黑/白 冷却液温度传感器接地
9 浅蓝/白 喷油器1 21 橙 前氧传感器接地

表5-6 4B18MI发动机电脑64针端子定义

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4 信息5 信息6
红 供电 30 红/黄 传感器5V电源
2 紅 供电 32 棕 CAN L
粉红/白 启动反馈信号 33 棕/黑 后氧传慼器加热
5 白/黑 制动真空传感器信号 34 黑/白 传感器接地
6 灰 高合器位置传感器信号 35 黃/黑 真空泵传感器压力信号
紫 智能传感器控制单元 36 蓝 加速踏板位置信号
白 巡航控制开关电源 38 橙 后氧传感器接地
粉红 发动机启停开关 39 灰/白 压缩机维电器控制信号
10 橙 加速踏板位置传感器接地 40 红 燃油泵继电器控制信号
12 棕 主维电器控制信号 41 紫 发动机启停开关指示灯
15 灰/黑 LIN总线 44 黃/黒 加速踏板位置传感器5V电源
16 棕/白 CAN-H 45 灰 加速踏板位置传感器5V电源
17 灰 防盜线圈5V电源 46 紅 IG1电源
18 绿 风扇高速继电器控制信号 47 棕红 发动机转速痛号
19 紫/白 加速踏板位置信号 49 黑/白 接地
20 粉红 供电 50 黒/白 按地
22 紫 离合器位置传感器信号 52 灰 真空泵传感器温度信号
24 浅蓝 制动信号 54 黒/白 加速踏板位置传感器接地
26 灰 制动信号 55 棕 发动机启停继电器控制信号
28 浅绿 后氧传感器信号 57 绿 风扇低速控制信号
29 紫 供电

说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
