2024+ 特斯拉 Model 3 制冷剂系统识读：检修端口、设备功能与油量边界

本页用于制冷剂系统结构识读与术语培训。检修端口、制冷剂管路和电气高压接口不是同一对象；设备菜单截图也不是可以直接照选的作业指导。

一、检修端口与设备功能分开理解

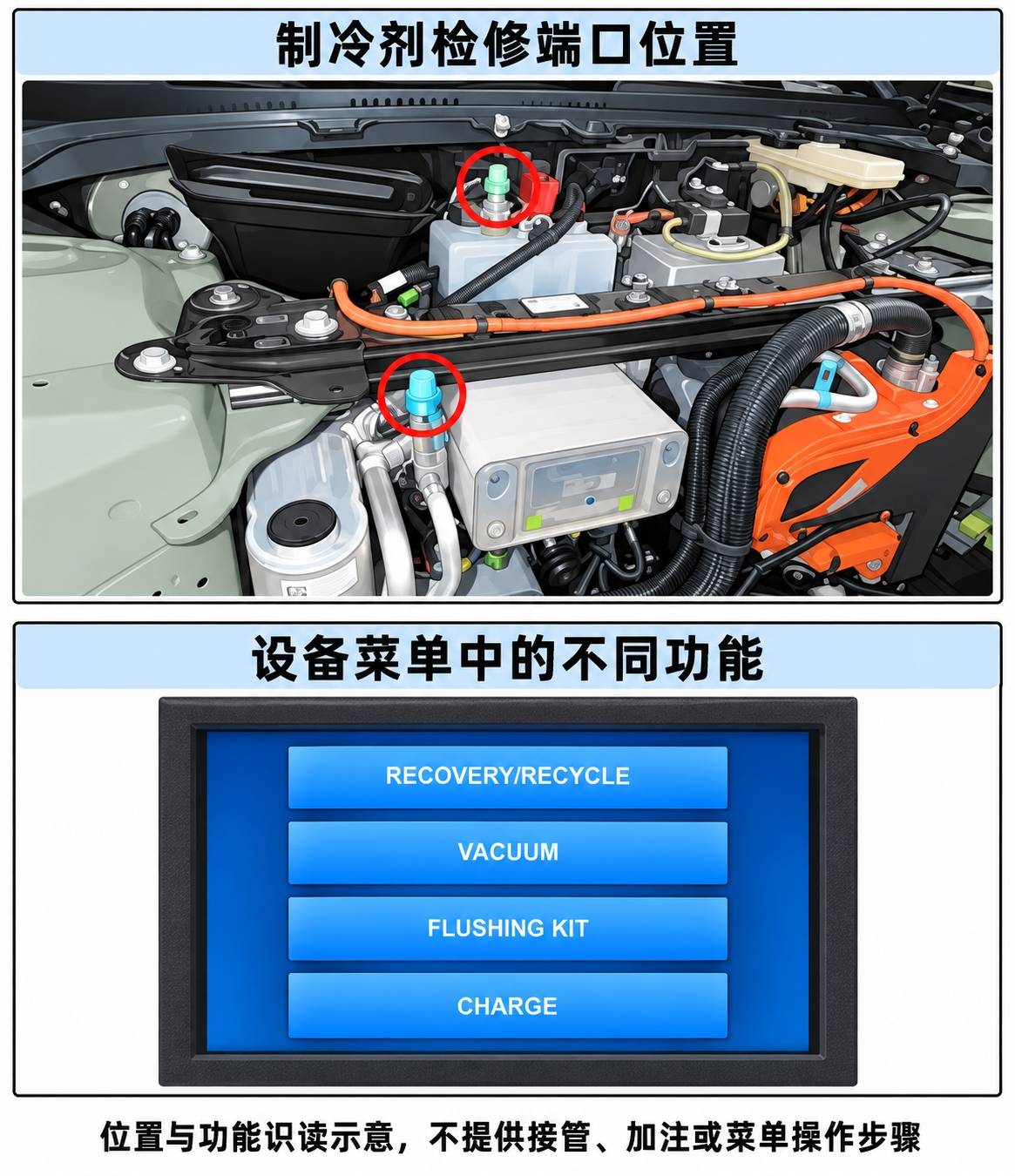

上图保留原厂实物图中两处检修端口的圈示位置，不按颜色推定车辆配置、制冷剂型号或接管方式。下图依据所引设备画面重绘，仅保留功能名称，取消选中框和步骤编号。

二、四个功能名称不是四步通用流程

RECOVERY/RECYCLE对应回收相关功能，VACUUM对应真空功能，FLUSHING KIT对应冲洗套件功能，CHARGE对应加注功能。名称不同意味着任务不同，不代表每次维修都需要依次执行。界面来自特定设备版本，不表示所有空调机具有相同菜单或支持同一种制冷剂。

三、回收量、标定容量和冷冻油量不能混为一项

回收记录描述本次从系统取出的量，车辆信息标签涉及适用车辆的容量，冷冻油又是另一种介质。不能拿某次回收结果替代所有车辆的容量，也不能把质量与体积单位不加核对地混用。

四、油量数据的适用边界

所引原厂警告要求加注油量与提取量一致，但后文的部分表格行给出不同数值；制冷剂加注依据也同时涉及信息标签和回收记录。本文不替原厂选择其中一种说法，也不以“取较大值”或“直接相等”编造统一算法。旧油量换算图、固定真空时长及连续加注测试流程不在本文中作为操作依据。

本页不提供加注质量、油量、压力、测试限值或阀门操作。识别到泄漏或不明介质时，不应依据本文自行加注；应由具备适用资质的人员依据明确有效的原厂与设备程序处理。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《空调制冷剂（回收和再充注） (Restore)》及英文版《A/C Refrigerant (Recovery and Recharge) (Restore)》；主 GUID：GUID-7D067002-F1B0-4B9D-A2FF-71FD22AD4E83。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

本题的资料边界：检修端口、回收/真空/冲洗/加注菜单和冷冻油记录属于不同对象；原厂部分油量表与警告文字存在差异。本文不提供固定时长或油量换算式。

原厂主程序未给出可直接替代上述争议的独立施工入口；本文不补造关联程序。涉及更多拆装、安全隔离或功能验收时，应从适用 VIN 的有效原厂目录另行确认。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
