2024+ 特斯拉 Model 3 后行人警示扬声器连接器更换：锁盖、双卡销与线束夹复位

本文对应 2024+ Model 3 后行人警示扬声器连接器更换。英文原厂标题明确标注 CN，应按中国市场适用配置及 VIN 核对，不能直接套用到所有地区或前部扬声器。后扬声器连接器更换应先拆锁盖、释放两处卡销，复装锁盖后确认端子可靠锁止。

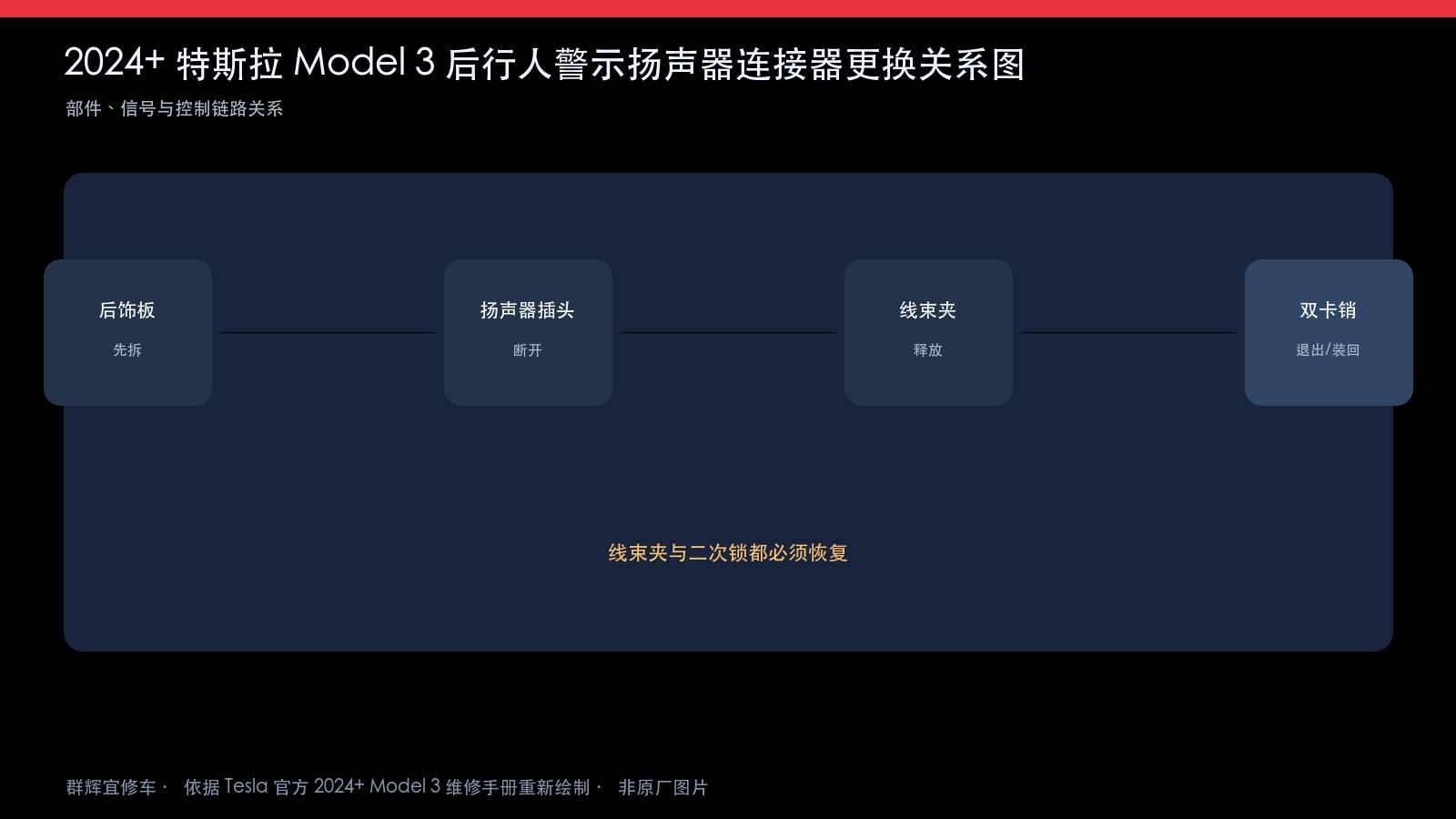

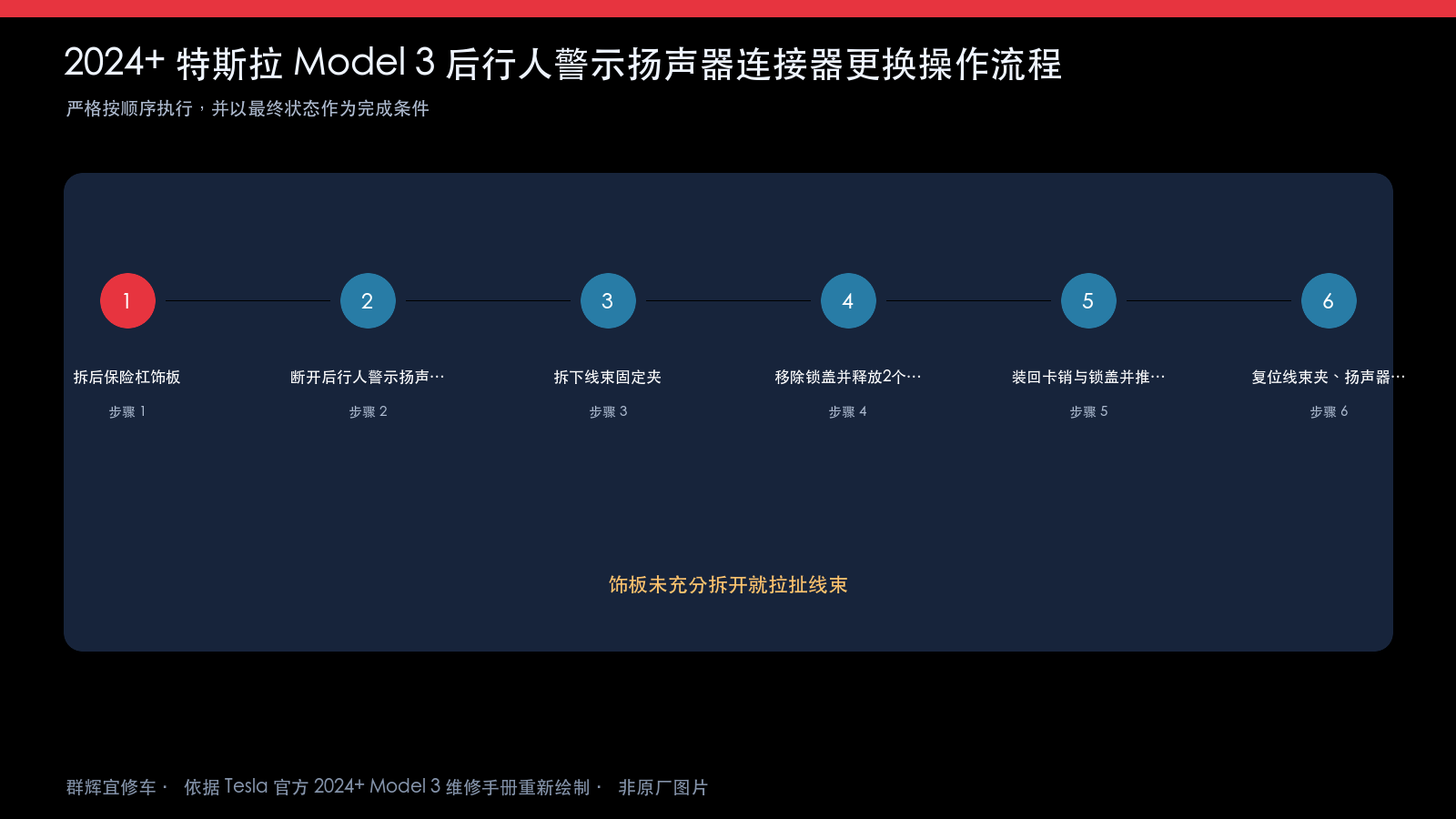

一、拆下后饰板并释放线束

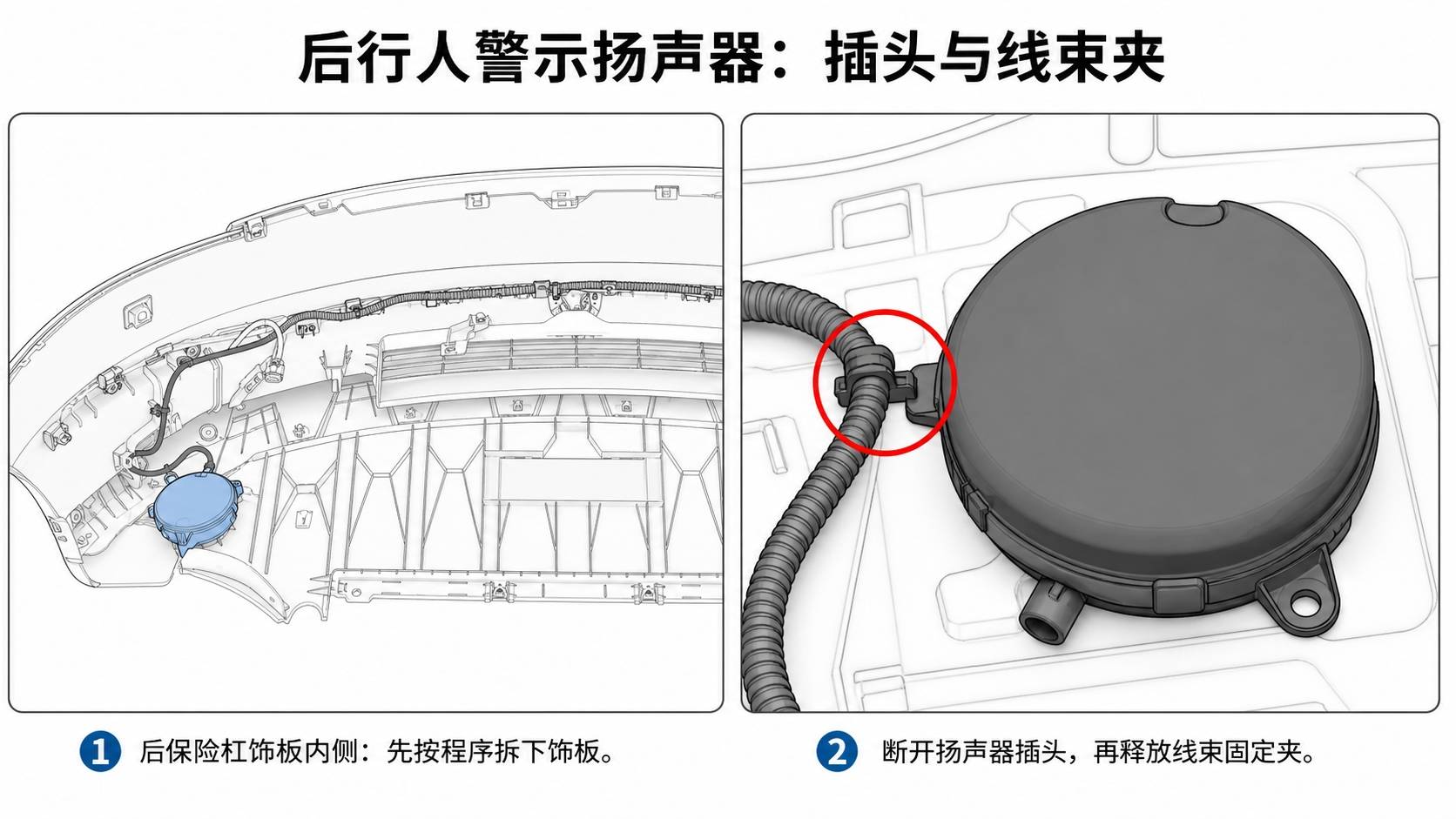

1. 按原厂“后保险杠饰板总成（拆卸和安装）”关联程序完整拆下后饰板，并遵守关联拆件的供电、支撑、保护和防护要求，不通过强拉饰板来获得操作空间。
2. 将电气连接器从后行人警示扬声器断开。
3. 释放将线束固定到扬声器上的夹子。该线束夹与扬声器本体固定螺栓不同，本程序不要求为了换插头而自行拆散扬声器。

二、拆锁盖、释放两处卡销

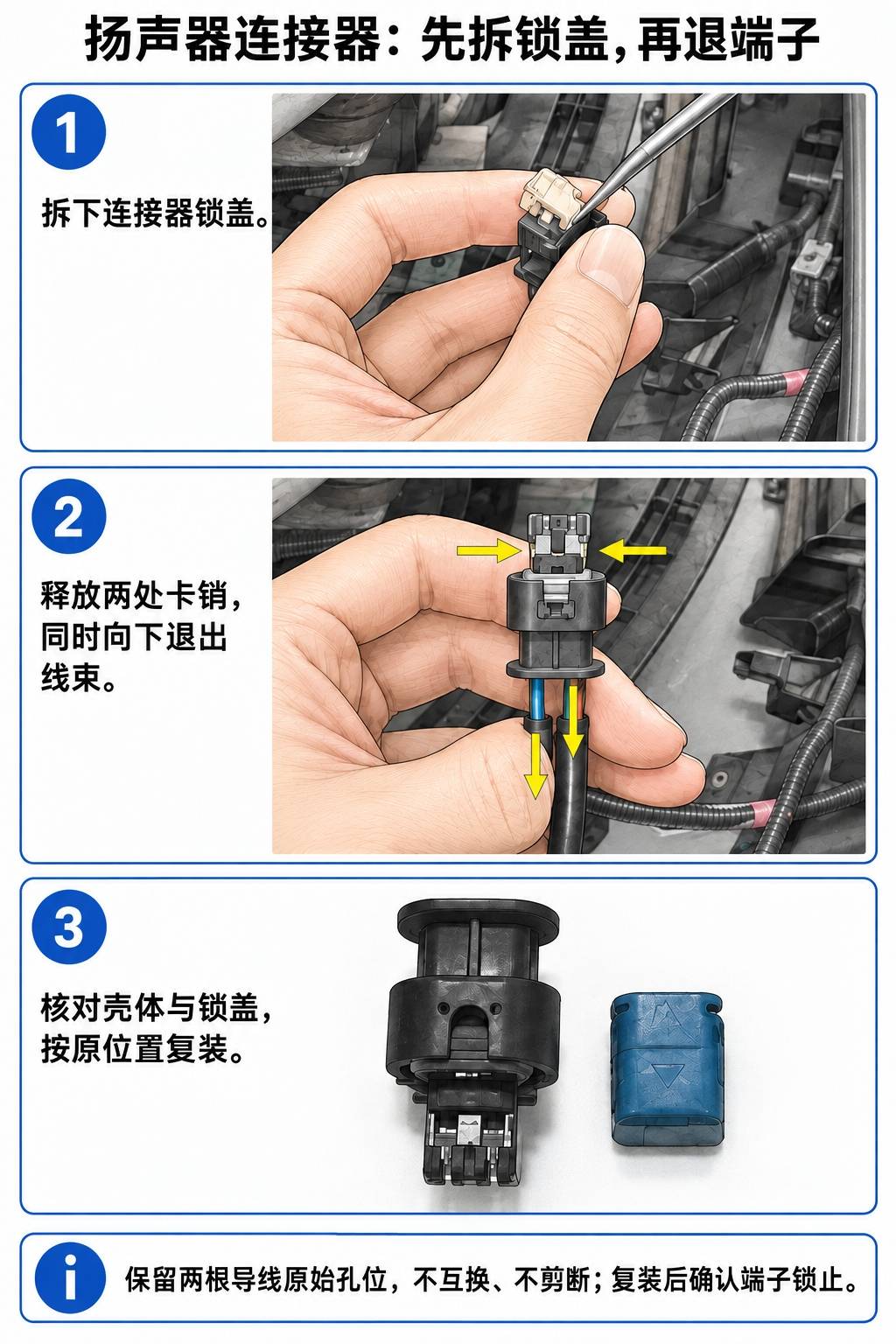

1. 先拆下连接器锁盖，再处理内部卡销；锁盖未释放时不要强拉导线。
2. 按原厂所示位置下压两处卡销，同时向下拉动线束，将导线端子从连接器壳体退出，取下旧连接器。
3. 保留两根导线原始孔位和走向，复装时逐一核对。本页不是针脚定义图，重绘中的颜色不作为实车孔位依据；该程序不包含剪线、对调端子、焊接或编造新线序。

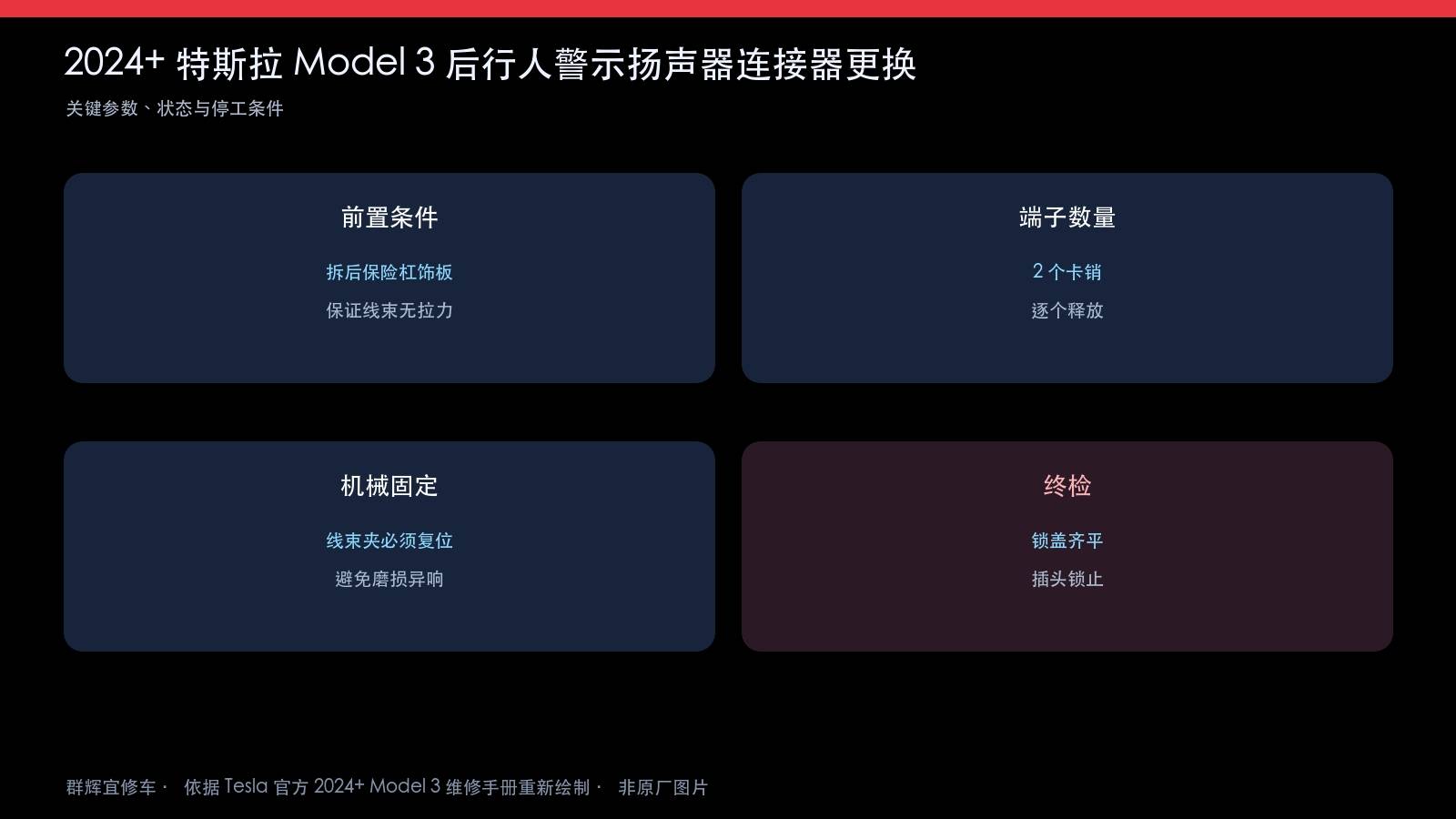

三、复装与锁止检查

1. 将两处卡销/端子插回对应连接器孔位，再安装连接器锁盖。原厂是连接器更换程序，不意味着无条件更换所有导线端子。
2. 检查端子完全就位。英文同版明确要求 pull-push-pull（拉—推—拉）测试；中文版写作推—拉—推。这里按英文顺序检查锁止，重点是端子不退出、锁盖可靠就位，不能仅看外观后跳过检查。
3. 装回将线束固定到扬声器的夹子，恢复线束原走向。
4. 将电气连接器接回后行人警示扬声器，确认接合牢靠、导线不夹在饰板和支架之间。
5. 按原厂关联程序完整装回后保险杠饰板。该连接器程序未列独立扭矩、Toolbox 编码或扬声器更换例程，不自行添加为必做步骤。

资料来源与适用说明

全文、中英文及8个不同原厂图像资源复核日期为2026-09-12。依据 Tesla 官方 中文版及英文 CN 版后扬声器连接器更换程序（2026-08-09）整理，校正代码 1710083602，FRT 0.35；未明确要求时不叠加关联工时。

插图依据该程序的后饰板、线束夹和连接器拆装原图重绘，不是尺寸图或针脚表。拆装前核对 VIN、市场配置、连接器版本、人员防护及最新版原厂资料。
