2024+ 特斯拉 Model 3 充电口母排固定支架更换：双锁片、Penetrox、9 N·m 与 50–270 μΩ

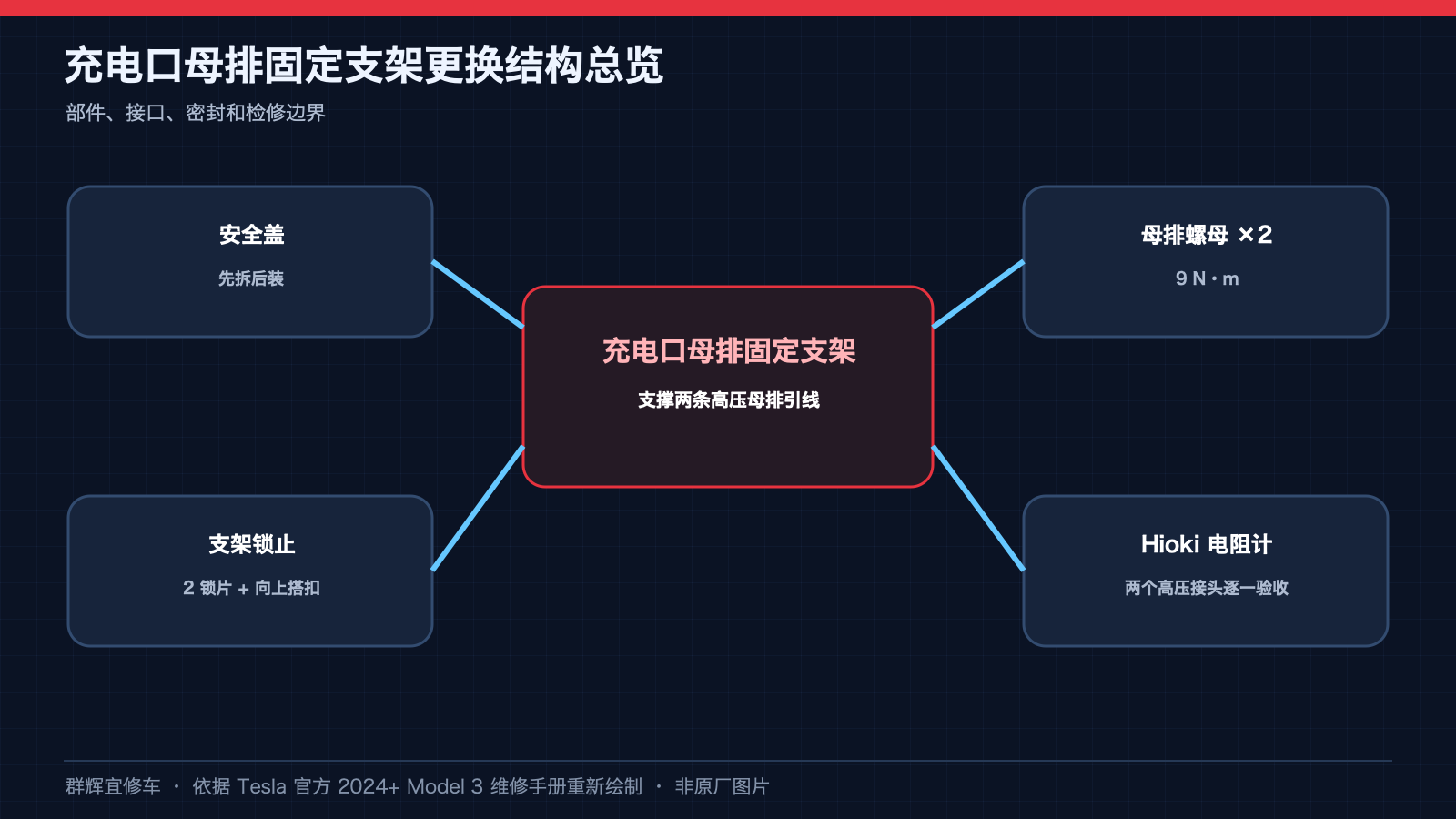

这项作业更换的是充电口母排固定支架，不是高压电池端连接器。支架虽靠两个锁片和搭扣固定，拆装却需要分离两个高压母排接头，因此不能只换塑料件、拧回螺母就交车。本文按 Tesla 2024+ Model 3 原厂程序（页面日期 2026-08-09）整理，需先按 VIN 和充电口配置核对适用性。

高压安全：仅供完成相应高压培训的维修人员使用。作业前移除首饰和口袋散物，按原厂程序检查绝缘手套、皮革护套、护目镜及电气防护鞋；操作高压连接件时使用符合要求且检验合格的 Class 0（1000 V）绝缘手套。按关联安全盖程序检查两只手套，任一不合格则整副停用；按实际作业地区核对定期检验，中国大陆按 GB/T 17622 每 6 个月测试。低压断电不等于已经验明高压断开，必须先完成充电口验电。图示用于识别结构，不代替实际测点和车辆版本核对。

一、先完成安全盖程序的前置作业

按三相充电口母排安全盖拆装程序执行：拆前舱后裙板、断开低压电源、拆第二排下坐垫，并完成充电口电压检查。验电必须使用规定仪表和测点，先按关联程序在低压辅助电池端子确认仪表可靠，低于 14 V 或高于 18 V 的读数不满足该仪表可靠性检查。任何规定的充电口测点读数大于 10 V 时停止并联系技术支持，不得进入母排拆装；只有全部规定读数均小于 10 V 才可返回主程序，等于 10 V 不能自行当作通过。两种电压范围的用途不同。不能把电阻计当电压表使用。

在关联验电程序判定合格并要求返回主程序处，返回继续维修，不能提前执行独立验电作业末尾的低压复电收尾。随后拆行李厢左侧载物地板、装饰条、门槛饰板及左侧地板支架，断开左侧照明灯插头，释放左侧饰板卡夹并移开饰板，避免压出折痕。

国标 GB/T 配置还需按安全盖程序断开 DC 逻辑插头；释放安全盖的 3 个锁片并取下安全盖。国标和欧标 CCS 的安全盖形状不同，应按原厂对应图片识别，不套用 NACS 或其他年份结构。

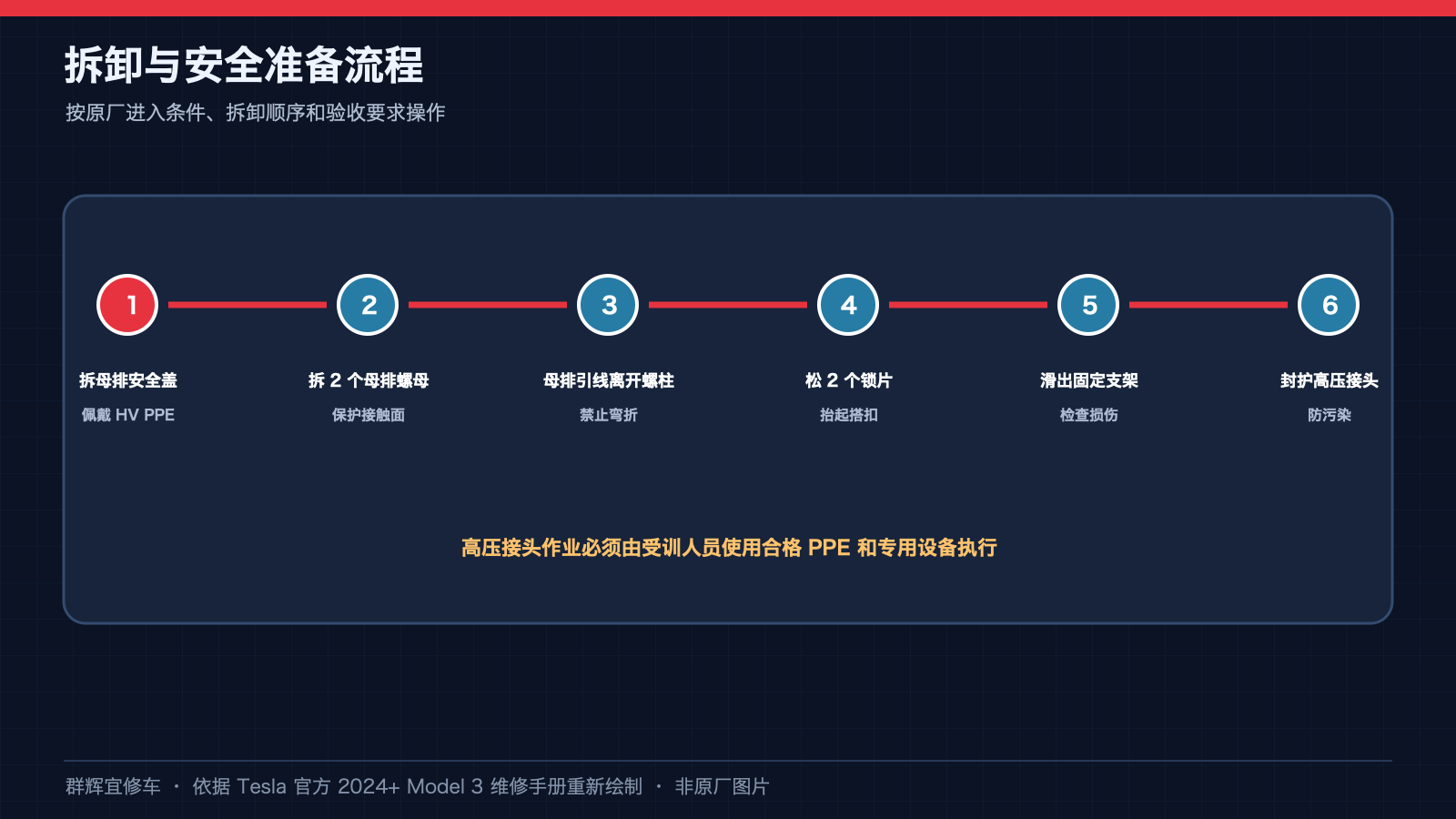

二、分离引线，再释放支架

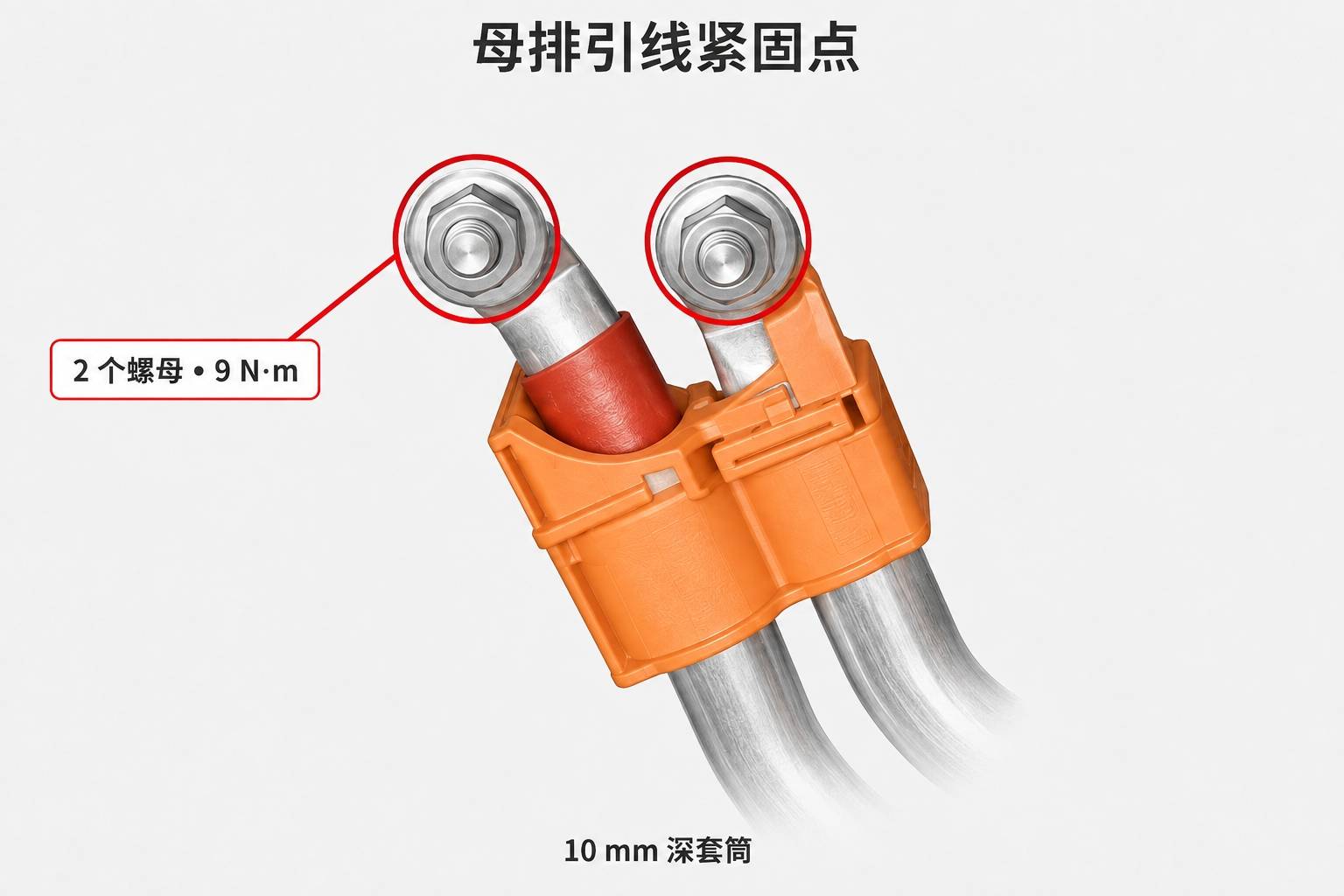

• 拆下固定两条母排引线的 2 个螺母，将引线从充电口螺柱上移开。推荐使用 10 mm 深套筒、合适的回旋头棘轮及扭矩扳手，佩戴电气防护手套；这两个螺母原厂标为可重复使用。

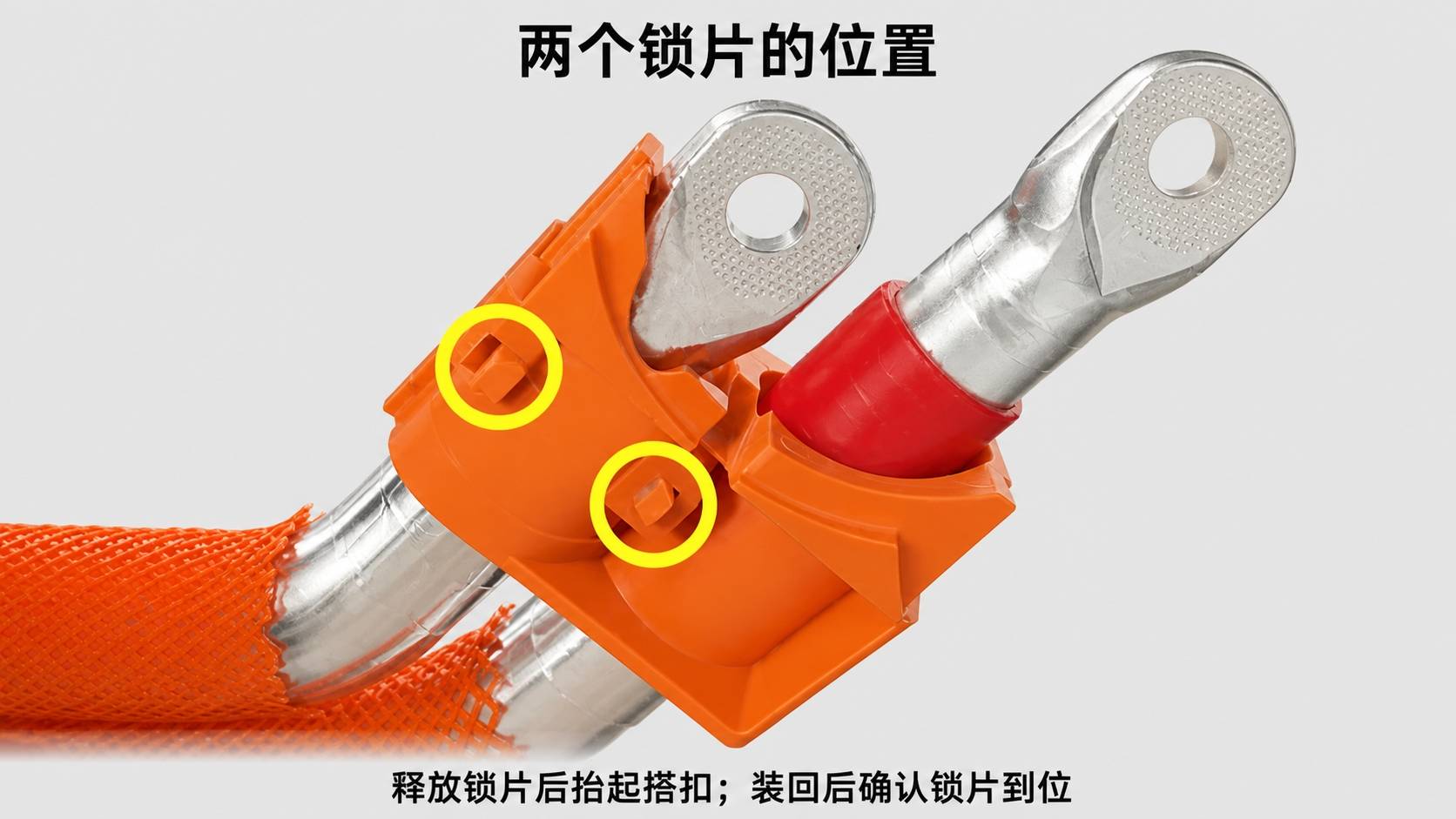

• 确认两个锁片的位置，释放锁片后向上抬起搭扣，再将固定支架滑出。不要把支架撬开动作变成对金属引线的弯折。

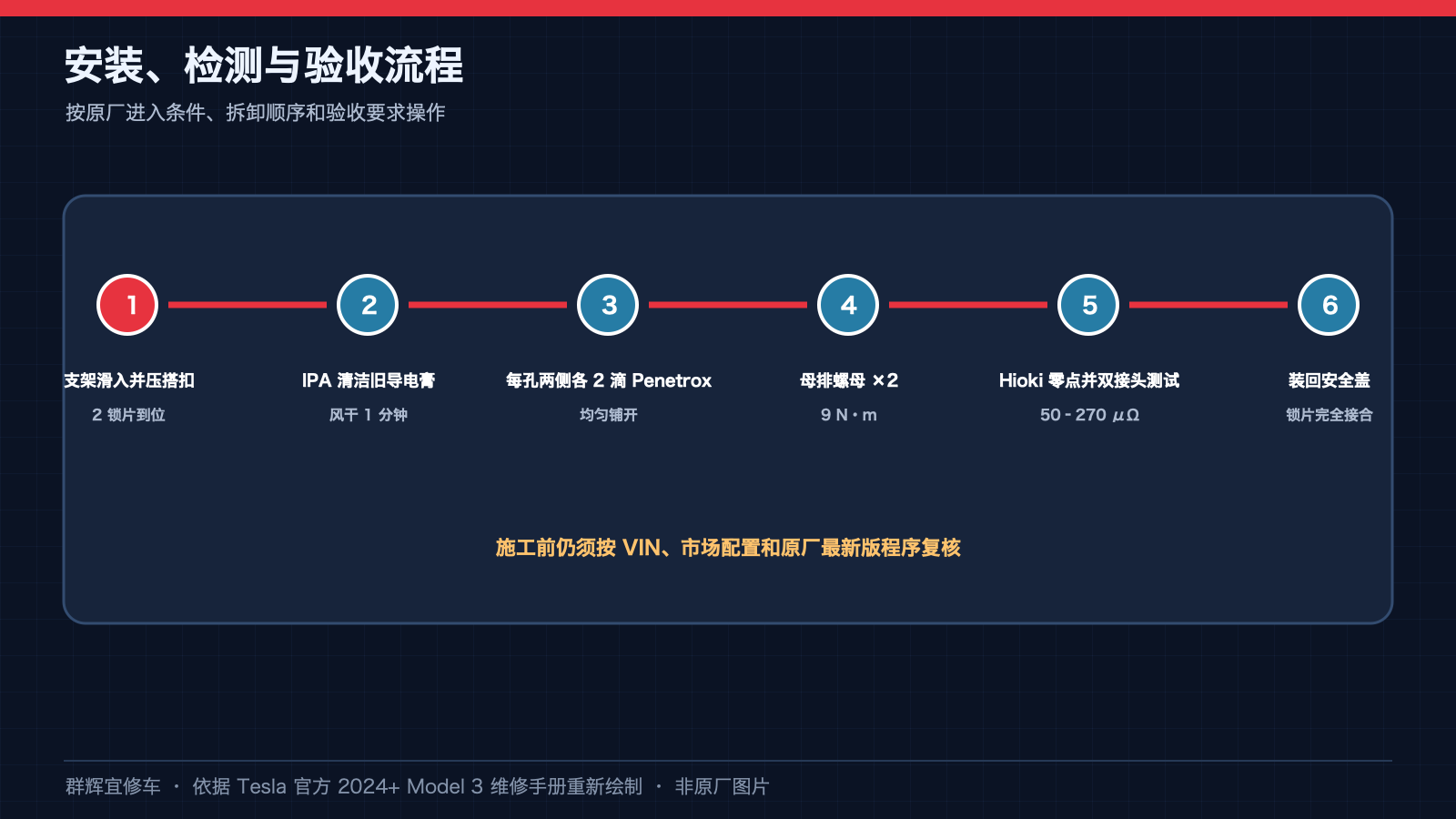

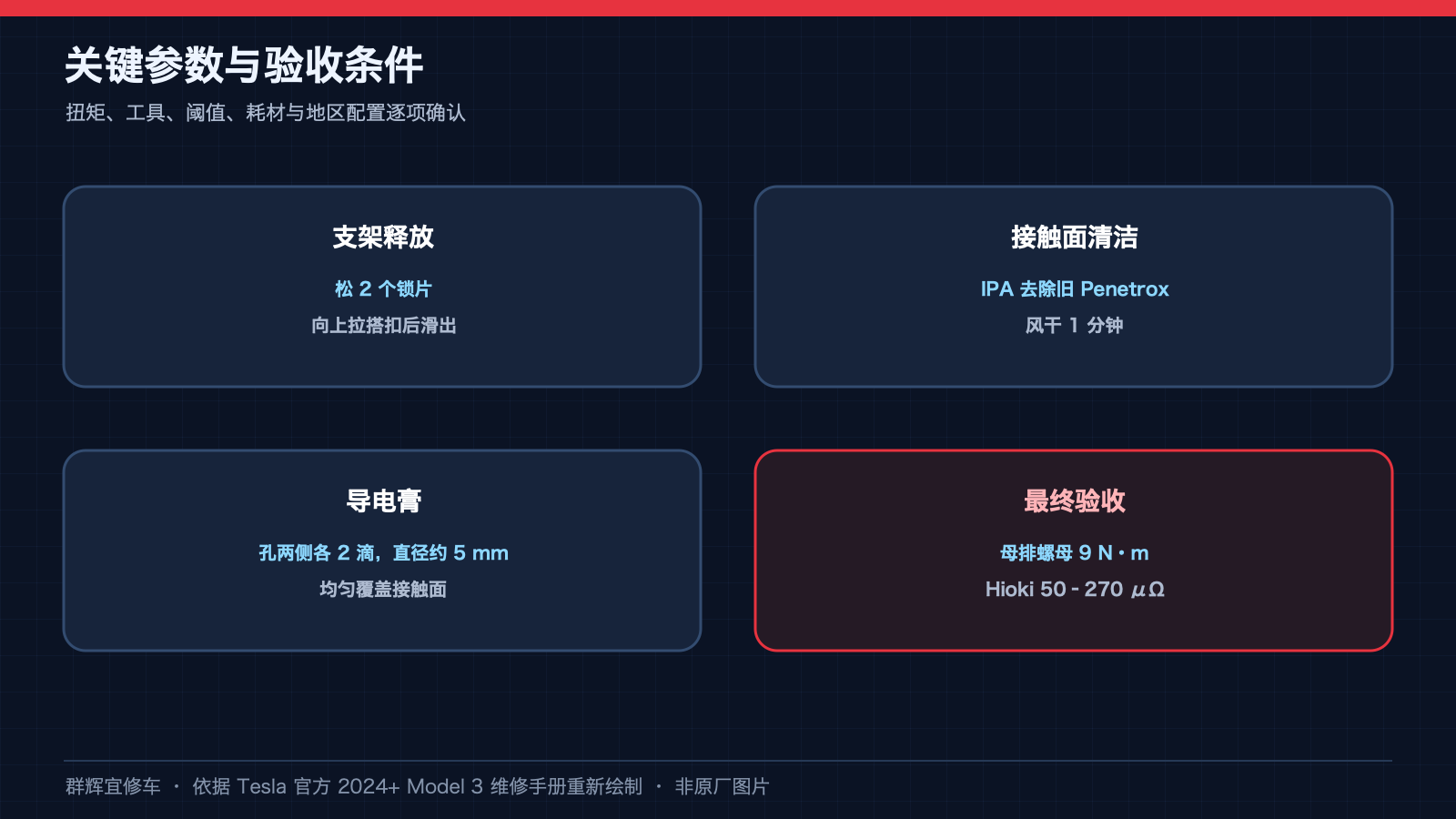

三、支架复位与接触面处理

• 将支架滑入原位，向下压好搭扣，确认两个锁片都已接合。

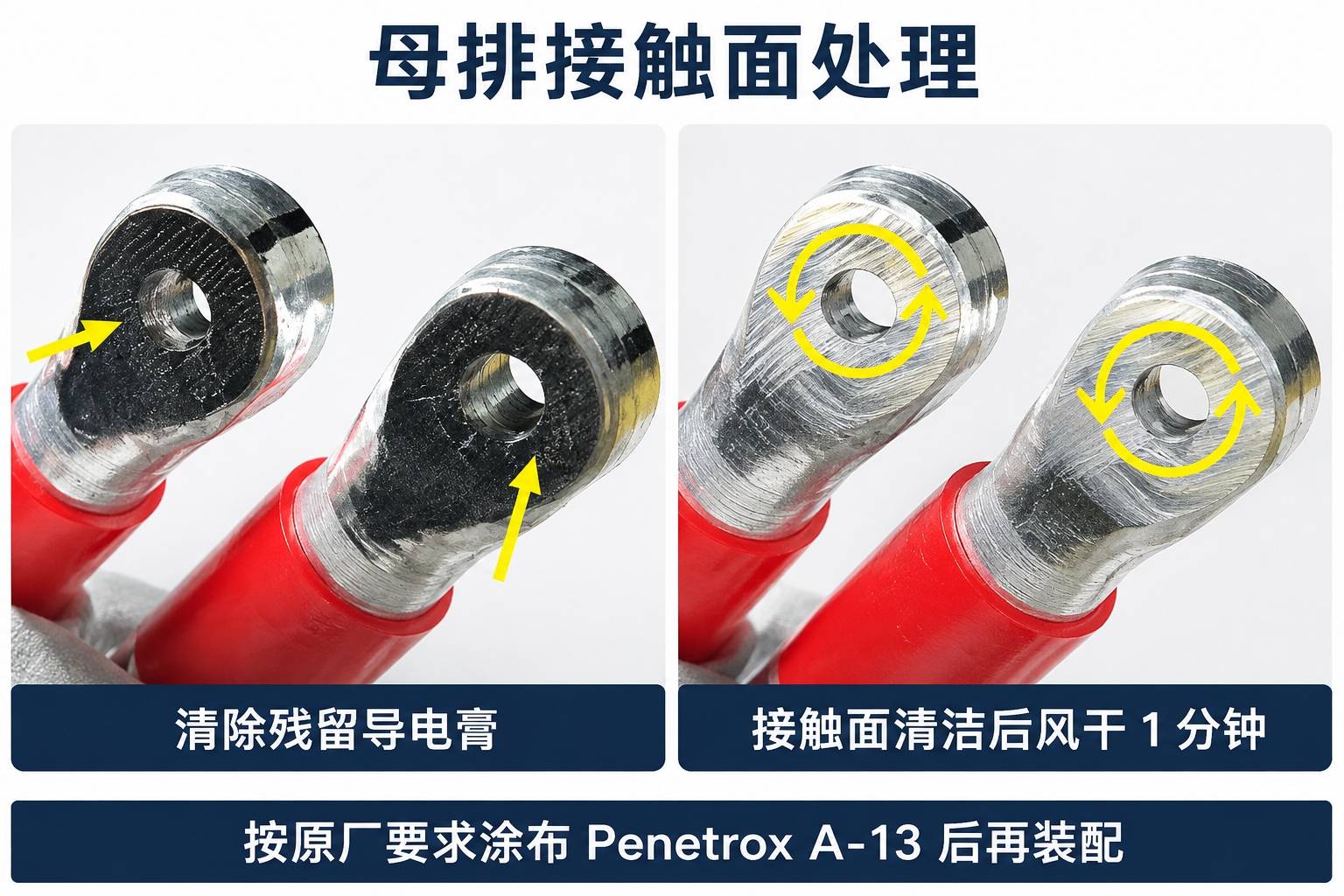

• 用 IPA 湿巾清除充电口母排接触面残留的 Penetrox，待各接触面风干 1 分钟；不是用砂纸磨削。
• 原厂要求在两条高压接头引线的孔两侧布置直径约 5 mm 的 2 滴 Penetrox A-13，然后均匀铺开，使接触面完全覆盖。不要把“2 滴”自行扩大成每一侧各 2 滴，也不要换成普通润滑脂。下方图片仅说明残留物清洁与接触面，不画定加膏剂量；图中表面纹理不代表允许打磨。施工时按原厂对应步骤及视频核对实际布置。
• 将引线自然落到螺柱上，装回 2 个螺母，各按 9 N·m 紧固。若需要很大外力才能就位，先检查母排是否弯曲、损坏，必要时更换，不允许靠紧固件硬拉就位。

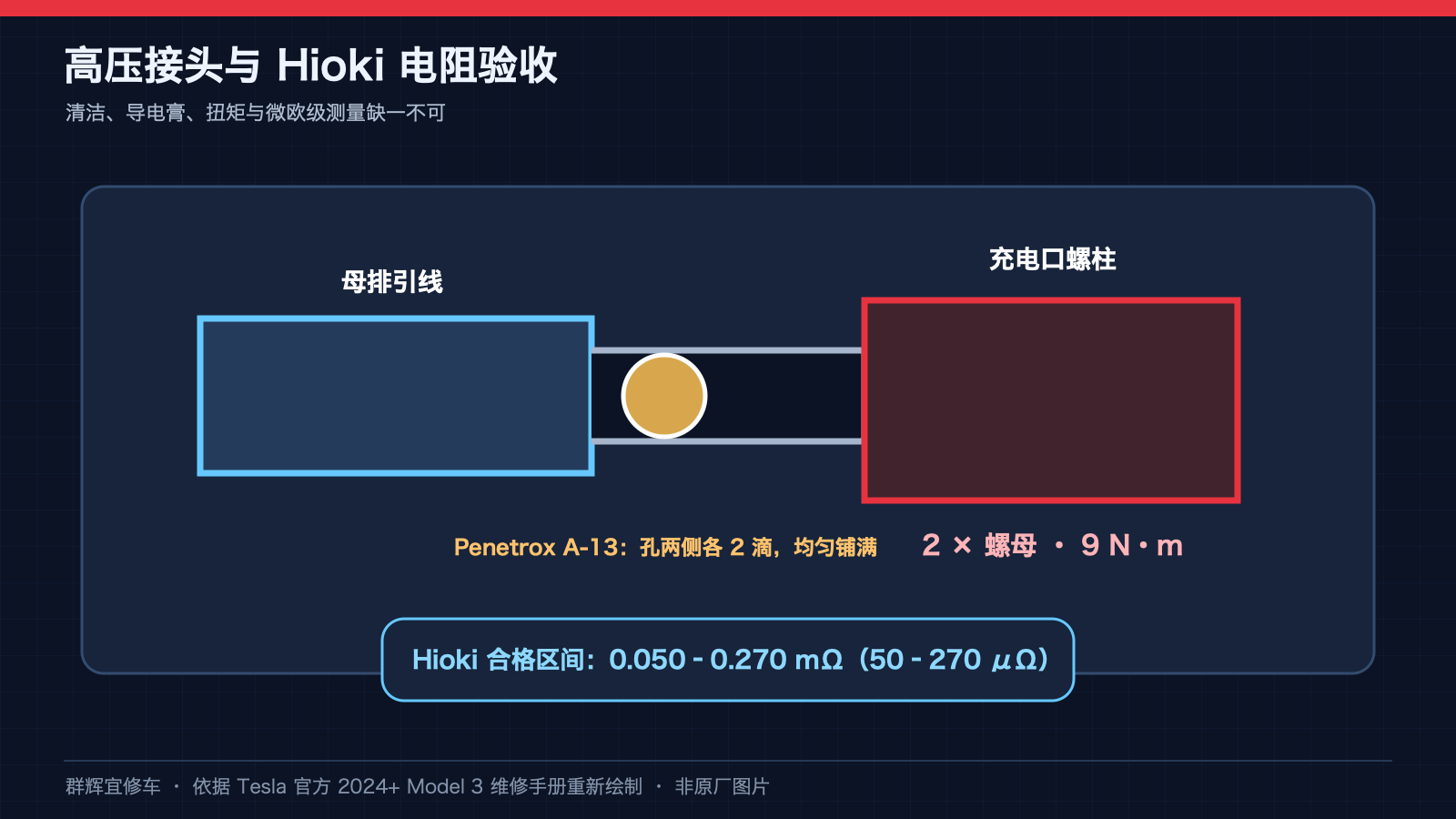

四、先做 Hioki 零点调节，再逐个验收接头

按原厂电阻计零点调节程序使用 Hioki RM3548、9461 探针和规定电阻块。连接测试线及温度传感器，开机待热稳定，选 3 mΩ 量程，长按 0ADJ；将探针垂直接触电阻块中央紧固件旁的凹点，确认显示读数并完成蜂鸣/0 ADJ 常亮。若无读数或显示 FAiL，按原程序检查测试线与接触后重做。移开探针后不要更改量程，按该程序断开温度传感器，再返回测量。

对每个高压接头分别测量：从母排引线到充电口螺柱。两个接头都必须记录结果，不以一次测量代表另一侧。实际探针接触位置和接触方式按原厂图示核对，本页不提供自行推定的探针位置。

• 常规可接受范围：0.050–0.270 mΩ，即 50–270 μΩ。注意这不是 50–270 mΩ。
• 高于 270 μΩ：拆开对应紧固件，用 IPA 清洁接触区域，重新安装并按要求紧固，再测量。
• 低于 50 μΩ：重新放置探针后复测。该支架程序明确写明，若反复测得 0.00–0.050 mΩ，则 Hioki 测试通过并进入下一步骤。不要擅自套用其他程序的固定复测次数。

五、复装与完工检查

两处接头验收后，按安全盖安装程序装回安全盖；国标配置接回 DC 逻辑插头。接回左侧照明灯，复位侧饰板卡夹、地板支架、门槛饰板、装饰条和左侧载物地板，装回第二排坐垫，再按低压连接程序复电，最后复装前舱后裙板。不得遗漏因前置作业拆下的饰板和连接器。

支架锁止、接触面处理、两个接头的紧固与微欧测量，必须作为同一次维修的连续验收项目。

• 两个支架锁片到位，搭扣完全闭合。
• 两个母排螺母均为 9 N·m，接触面按规定处理。
• 两个接头均完成零点调节后的 Hioki 测量并记录结果。
• 安全盖、逻辑插头、行李厢照明和全部前置拆卸件恢复，无夹线或异常受力。

资料来源与配图说明

依据Tesla 原厂充电口母排固定支架程序（英文）及中文对应页，并结合上文列出的安全盖、充电口验电、电阻计零点调节程序。全文及配图核对日期：2026-09-12。支架主程序为 2026-08-09，关联验电页为 2026-09-10；维修代码 4401010092、FRT 0.72 已包含关联作业，除非明确要求不叠加。英文与中文对导电膏的表述均应结合原图理解，不按“每侧各 2 滴”扩大用量。

配图参考原厂实拍和补充视频重新绘制，用于辨认螺母、锁片与接触面；并非原厂原图，不作为接插件针脚、电压探针位置或尺寸依据。施工以实车配置和最新版原厂完整程序为准。
