2024+ 特斯拉 Model 3 北美充电口外盖结构识读：背面、胶套与控制接口

充电口外盖不仅包含车外可见的盖板，还涉及执行机构和电气连接。本页针对所引北美车型条目做结构识读，不将其他市场接口或外盖默认视为相同结构。

一、背面加强筋与执行机构

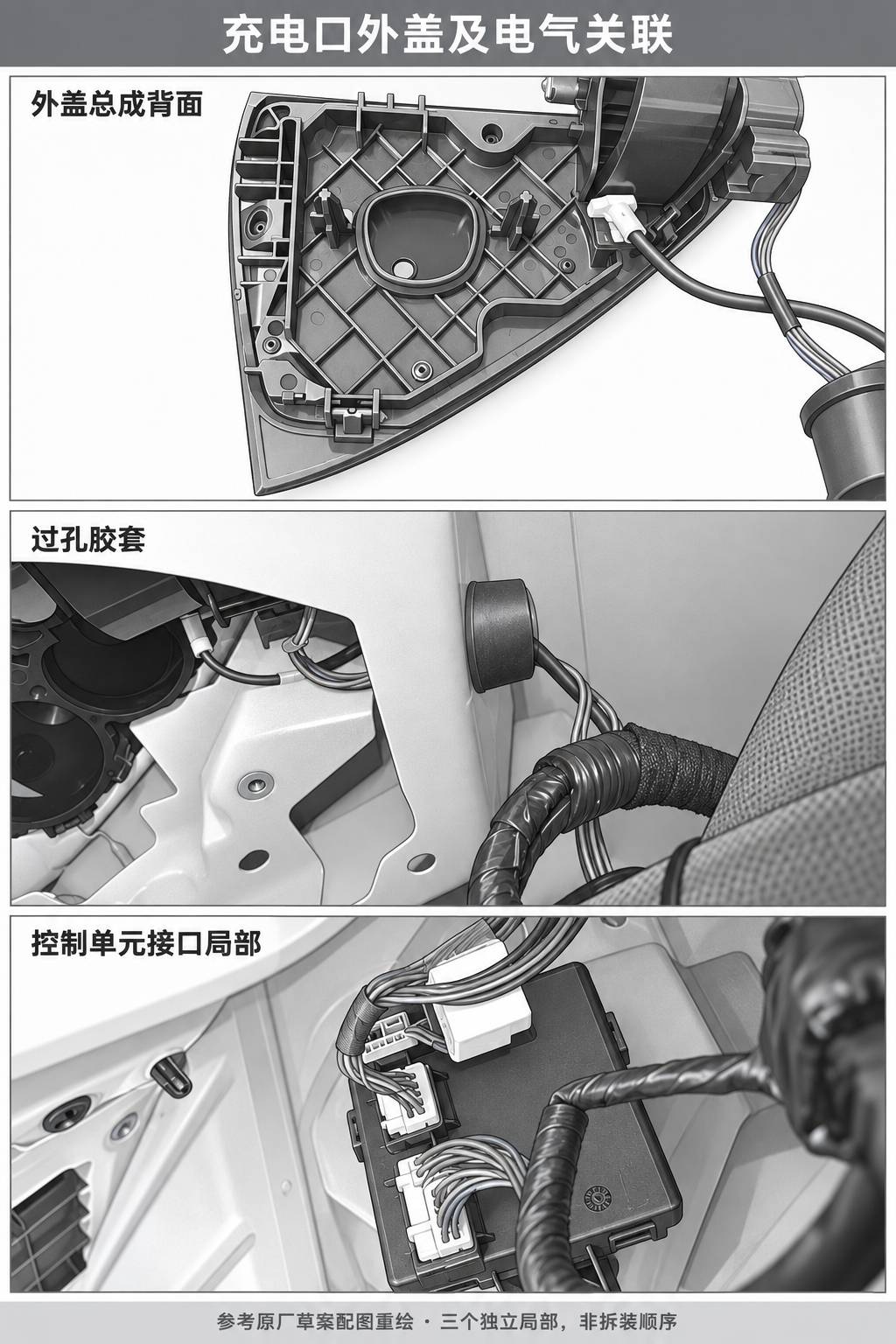

第一幅保留外盖总成背面几何和执行机构局部。塑料加强筋、固定卡接部位和定位结构不能仅凭外形互换称呼，也不能从图片推导撬动点或施力方向。

二、过孔胶套与线束保护

第二幅展示线束穿过车身开孔的胶套。开孔边缘、胶套和线束的相对位置可用于认识结构，但静态图不提供密封验收、安装手法或线束余量标准。

三、控制单元接口与机械盖板分开看

第三幅是控制单元的电气接口局部，不是盖板表面。外盖执行机构与线束有关联，因此不能把它当作完全独立、可以强行拆下的装饰件。接口数量和颜色也不能替代适用电路图。

四、外盖与高压安全盖不同

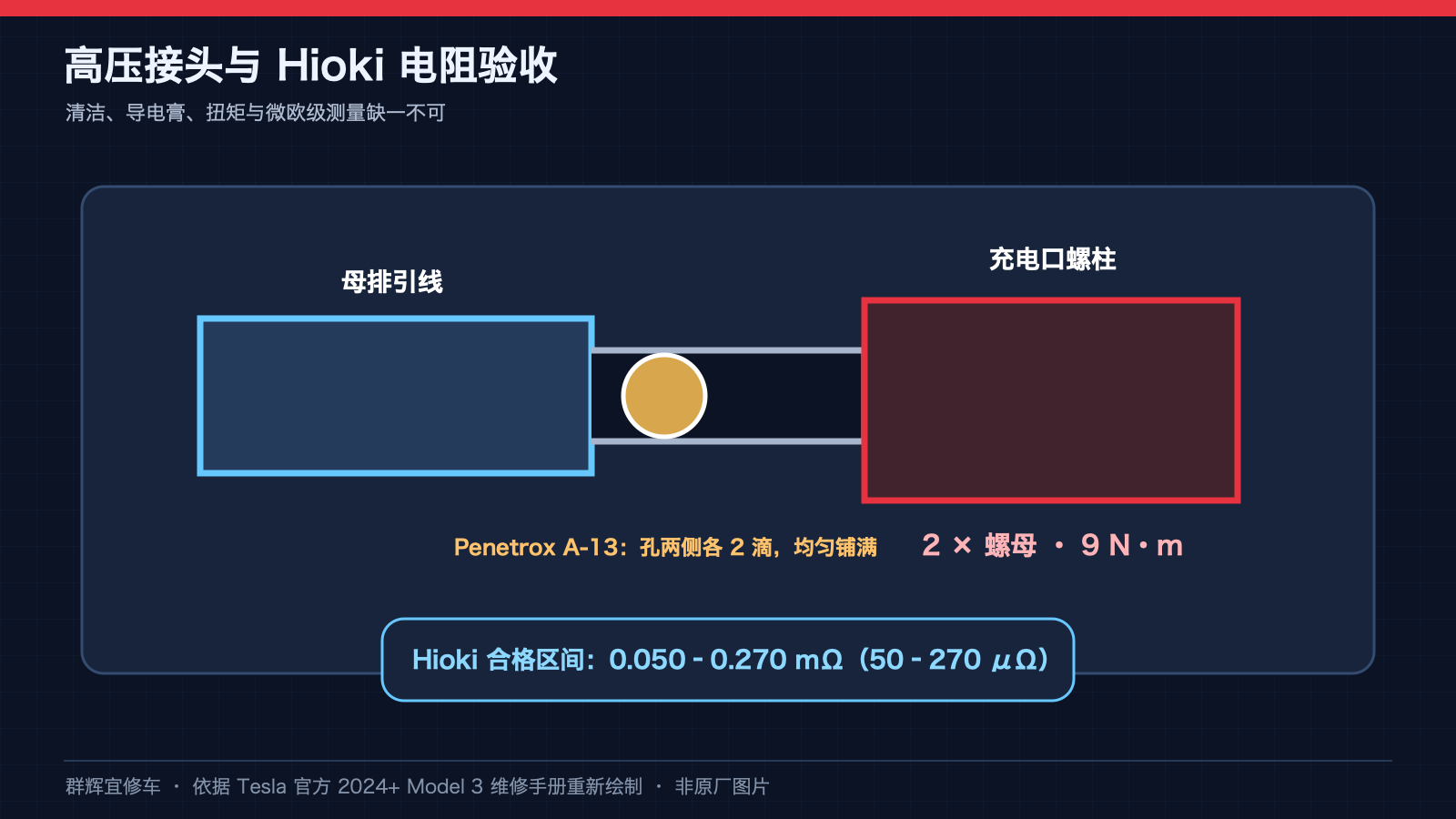

车外充电口外盖与内部橙色高压安全盖属于不同部件。参考条目为草案，关联操作包含高压连接及电阻测试；本页不把草案拼成完整施工指南，不在本文中作为操作依据母排处理、紧固数值、Hioki验收及电源恢复步骤。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《充电端口盖板 - 充电端口 - NA ((拆卸和更换))》及英文版《Door Assembly - Charge Port (NA) (Remove and Replace)》；主 GUID：GUID-894B0FF3-D91E-4BA6-A674-1405725C7CB3。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

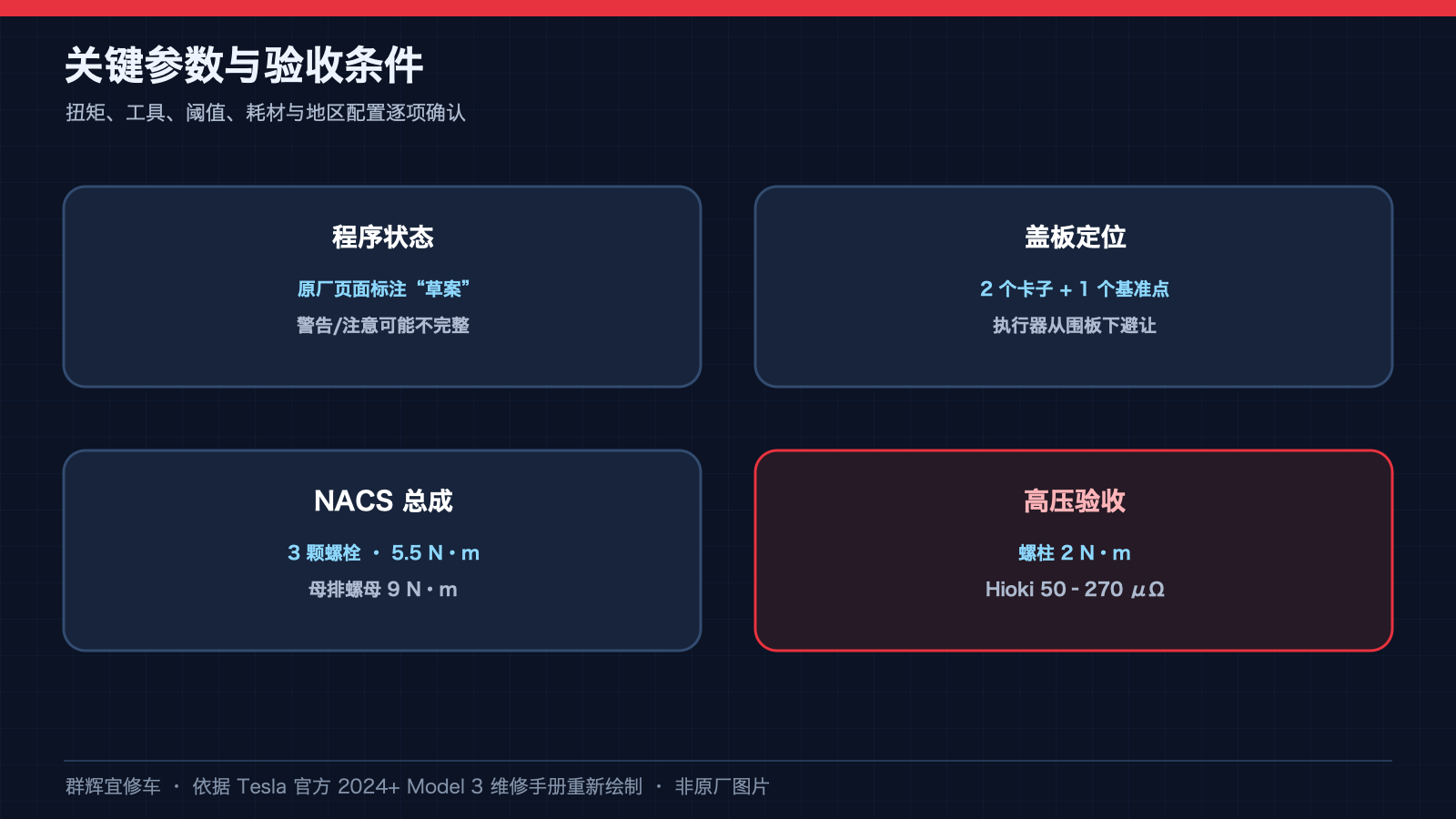

本题的资料边界：北美外盖与内部高压安全盖是不同零件；所引原厂外盖程序标为草案，涉及高压连接与电阻测试时不能只凭外盖背面图决定安全状态。

原厂主程序直接引用且与本页边界相关的入口：电阻表（零点调节）——相关电阻测量需核对独立仪表程序。它们是独立程序，不能把本页局部图片拼成完整作业流程。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
