2024+ 特斯拉 Model 3 欧规 CCS 充电口盖板更换：2 卡子 2 锁片与执行器避让

欧规 CCS 充电口盖板不能套用国标盖板的固定件数量：本程序规定 2 个卡子、2 个锁片。拆卸先释放下部卡子，再从底部推出；移出及装入过程中还要调整执行器与围板的相对位置。本文适用于 2024+ Model 3 欧规盖板总成。

一、安全前提：先按 CCS 程序拆下充电口

原厂要求由完成所需认证的技术人员执行，第三方维修人员应接受同等培训。涉及高压线缆、母排或接头时，持续使用规定 PPE 和至少 0 级（1000 V）高压绝缘手套。暴露高压的操作前，取下全部首饰并清空口袋。不能因为待更换的是盖板，就跳过关联充电口程序的断电及验电。

配备高压绝缘手套、皮革保护罩、手套测试器、护目镜及电气绝缘保护安全鞋。手套充气机是原厂唯一推荐的手套测试方式，两只均须合格；一只不合格，整副弃用。盖板旧版页面仍列出测试日期后 12 个月、首次使用后 6 个月的通用期限，但不能把它当作所有地区通用的现行规则。关联的充电口电压检查页面已按地区区分手套要求：欧洲条款强调使用前评估和定期检验；亚太条款要求遵守制造商有效期，并特别注明中国每 6 个月按 GB/T 17622 测试。应按实际作业地区核对最新要求，不能单凭车辆为欧规就套用欧洲防护条款。盖板页列用 Fluke 1587（1076921-00-A），关联充电口程序还需要其规定的专用测量设备。

1. 在充电口区域周边粘贴遮蔽胶带。
2. 按完整的CCS 充电口拆卸和更换程序拆下充电口。该程序包含低压断开、充电口电压检查与安全盖拆卸等必要步骤；不能只拆外侧固定螺栓就开始处理盖板。

二、分清电气连接器和线束索环

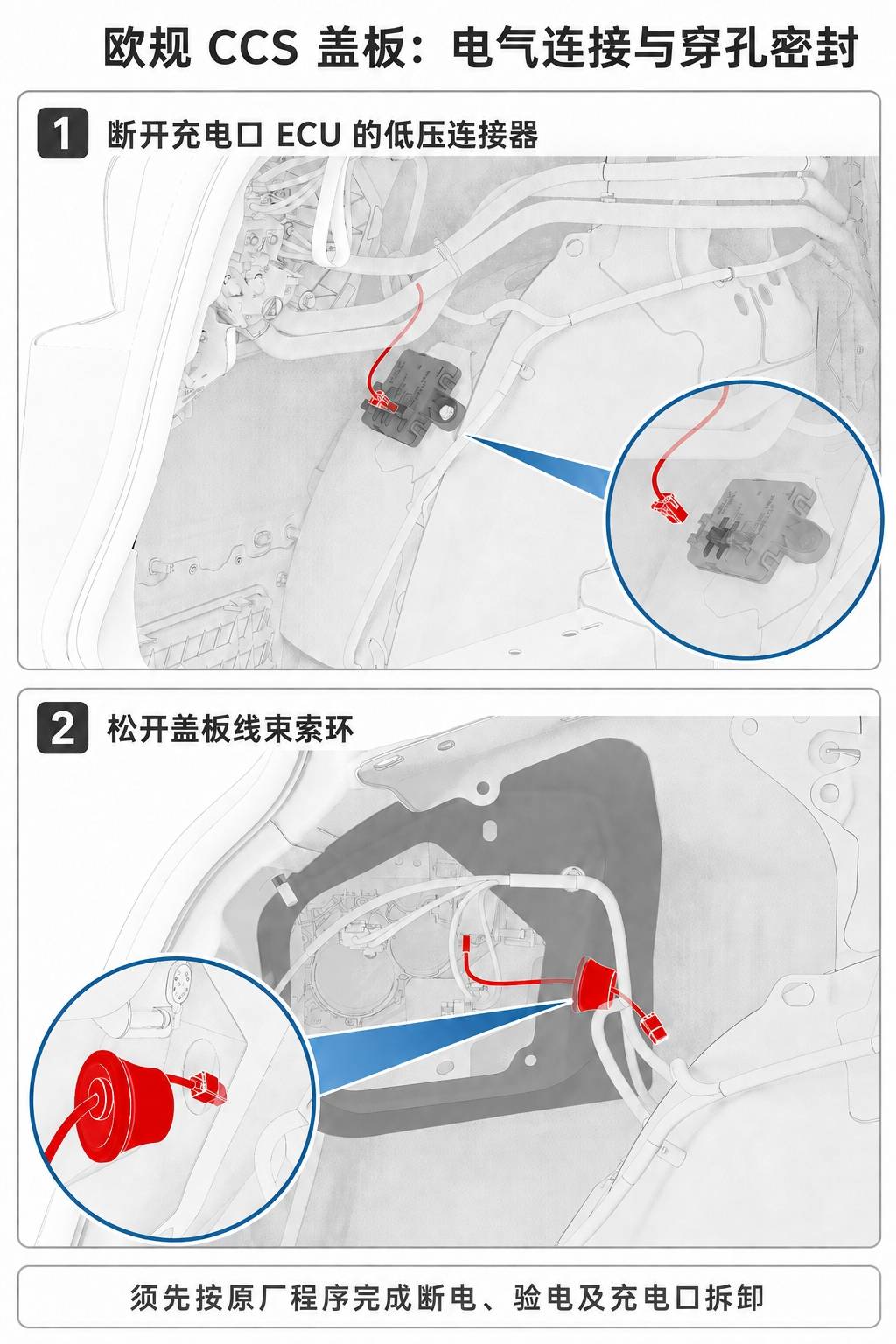

1. 从充电口 ECU 上断开盖板的低压电气连接器。
2. 将盖板线束索环从车身上松开。下图分别展示连接器与穿孔密封件的位置；它们不是盖板固定卡子。

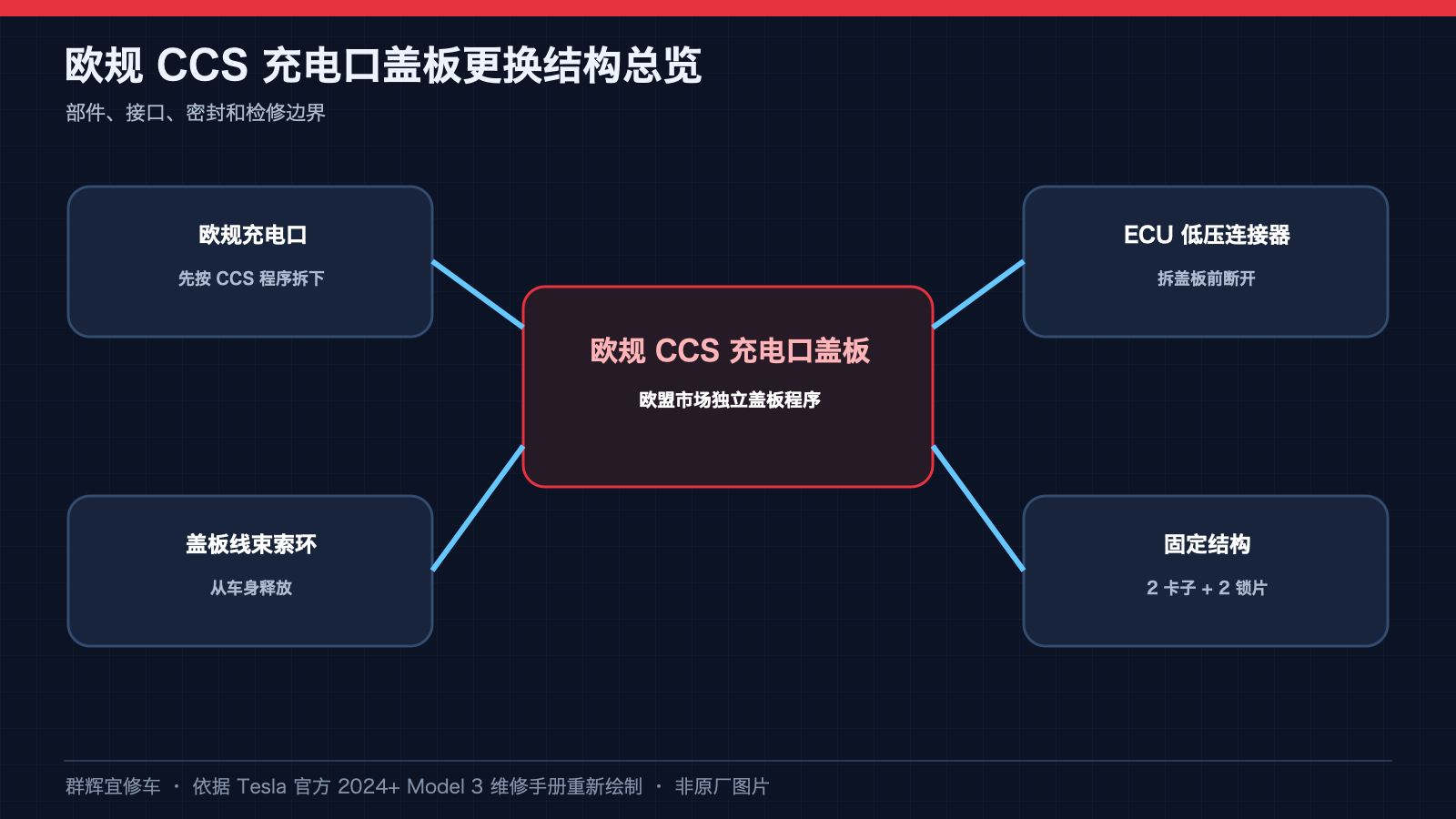

三、两个卡子、两个锁片分别在哪里

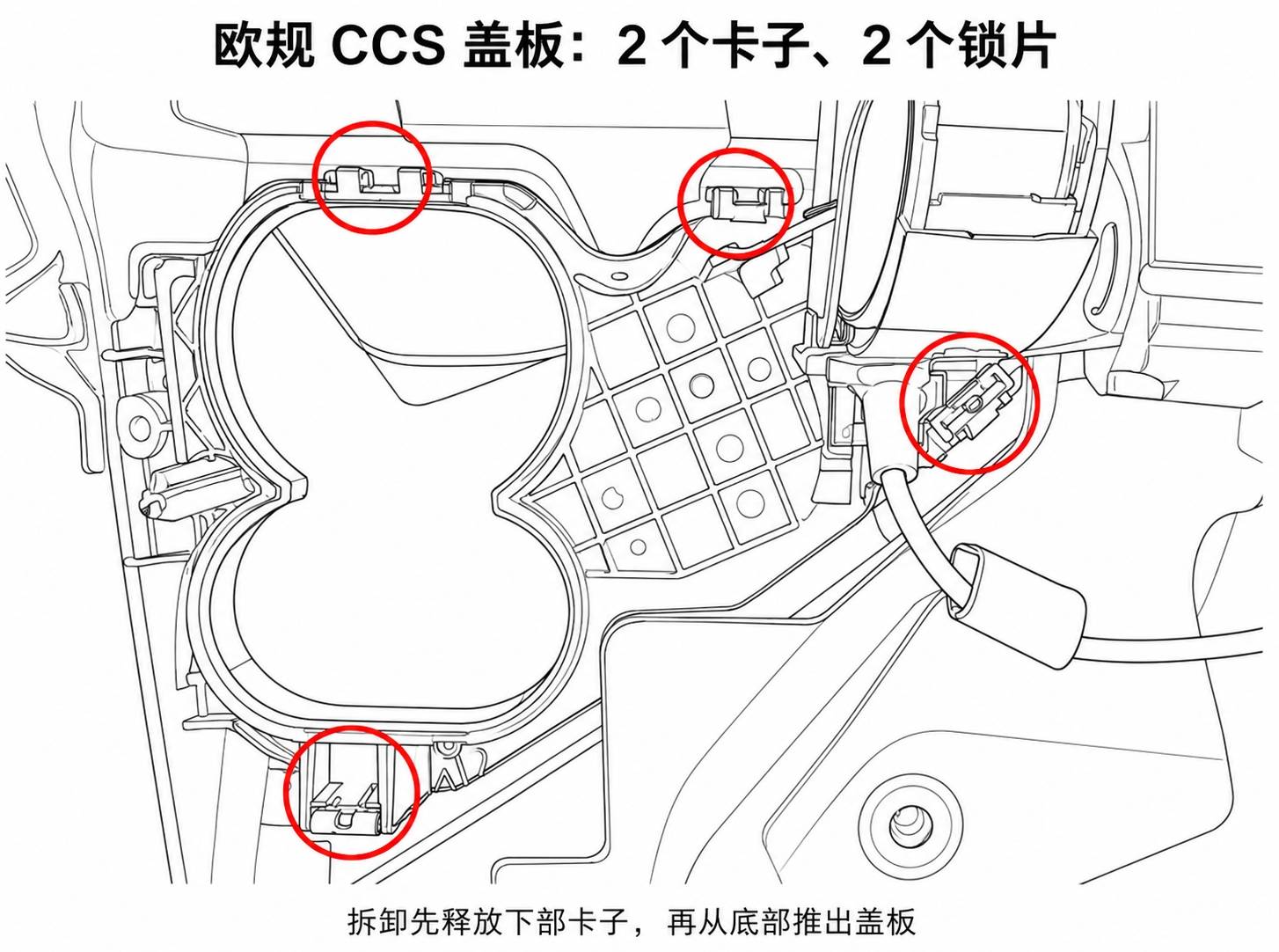

下图沿用原厂实物照片视角重绘，四个圈对应盖板固定结构。先释放下部两个卡子，再从底部将盖板推出；安装时还必须核对上方两个锁片。不要把欧规数量改成国标的“2 卡子、1 锁片”。

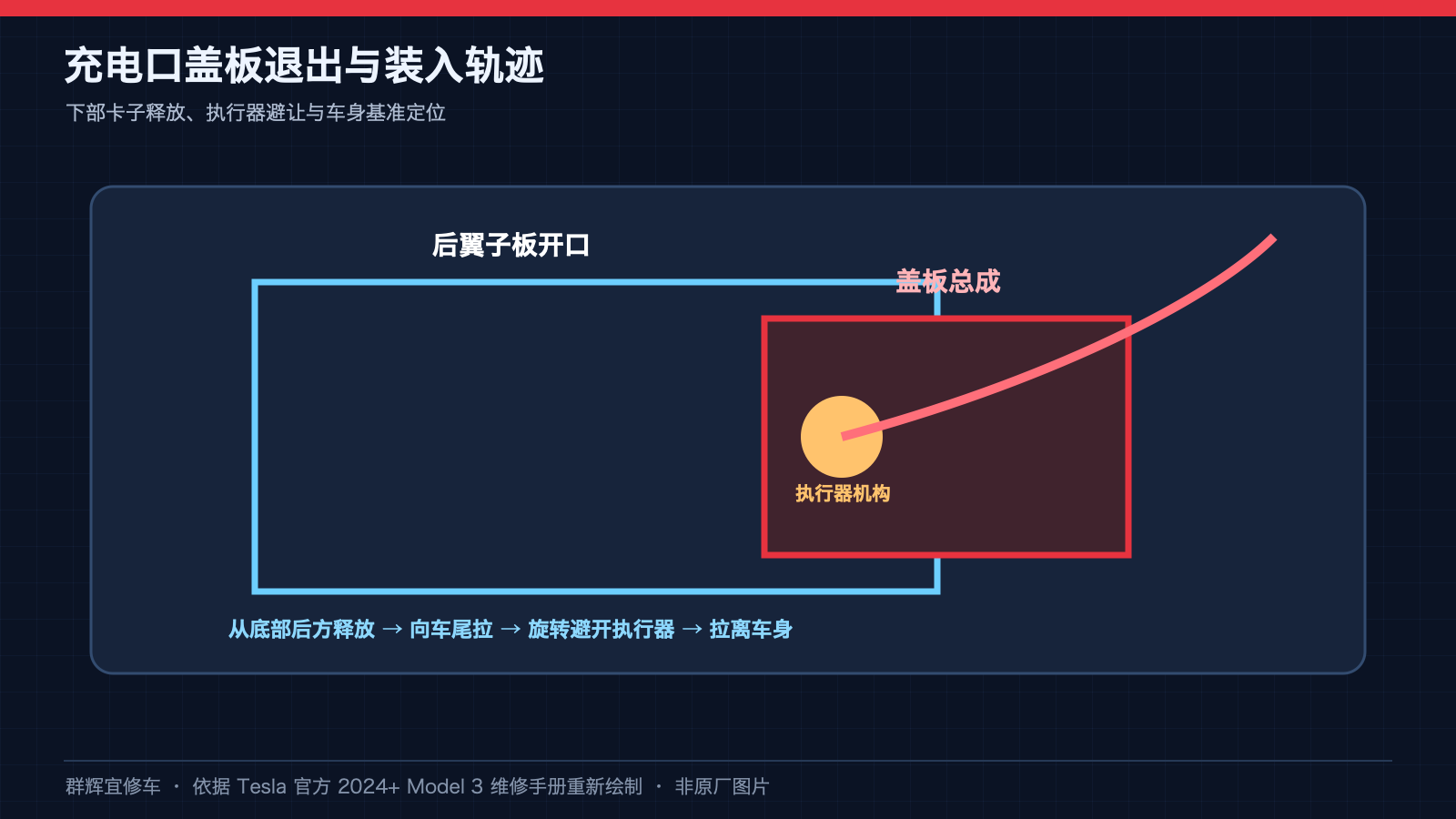

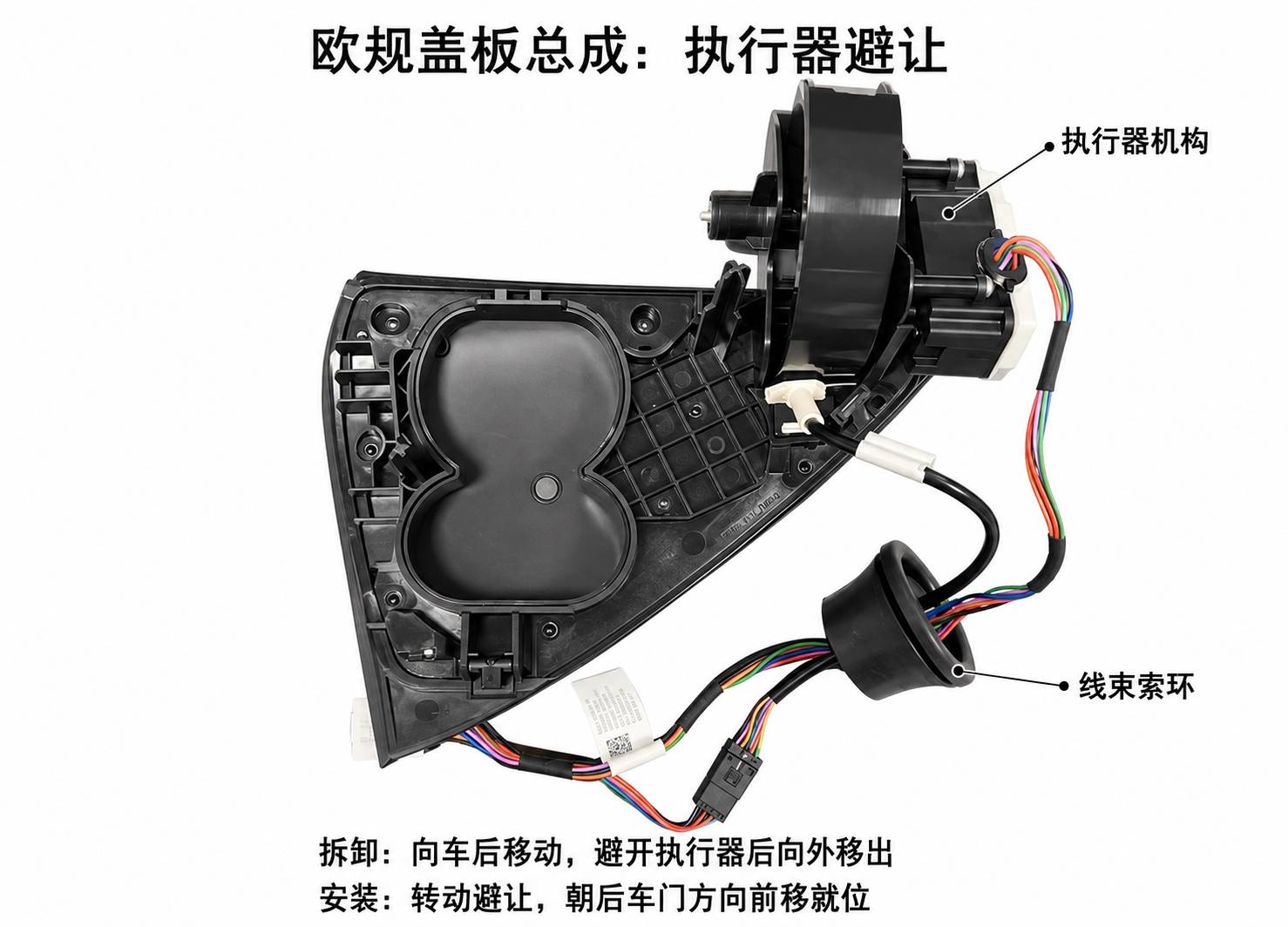

轻轻把总成拉离车身，并向车辆后方移动。当总成到达围板后部时，调整姿态，让执行器机构能够避开围板，再向外取出。为完全移出总成，可能需要反复微调姿态，而不是沿一个方向强行拉出。

四、复装顺序与密封恢复

1. 转动盖板总成，使执行器从围板下方避让，再朝后车门方向向前滑入。
2. 调整总成与车身的对齐状态，核对 2 个卡子、2 个锁片均正确就位。
3. 将盖板线束索环重新固定到车身，连接充电口 ECU 的低压电气连接器。
4. 按CCS 充电口关联程序完整装回充电口。该程序区分原件复装与新件安装，包含电气接触面处理、规定紧固、Hioki 微欧计归零后接触电阻检测与安全盖恢复，不能省略或用外观检查替代。

五、关联程序的恢复与验收不能漏

CCS 充电口关联程序还规定恢复连接器和锁片、连接低压电源、装回前备箱后部挡板、重新安装车辆固件，并恢复后备箱工作灯连接和各饰板、支架、负重底板。执行时应逐项按关联程序完成；本文三张识别图不包含高压测量针脚图，不应据此推测测量位置。

1. 轻推充电口盖板下角，确认打开后关闭盖板。
2. 按充电手柄按钮，确认盖板能够打开；关闭后再次开启可能有短暂等待。
3. 连接充电手柄，确认车辆正在充电。
4. 拔下充电手柄，确认盖板关闭。原厂警告：不要尝试手动强行关闭盖板。

资料依据

依据特斯拉 2024+ Model 3 维修手册欧规充电口盖板总成拆卸和更换及其 CCS 充电口关联程序整理（页面日期 2026-08-09）。验电关联页为 2026-09-10 版本，须分别核对关联程序的更新，不能用盖板主页日期代替全部版本。结构图参考原厂图片重绘，不能代替完整原厂维修文件。原厂 ECU 和索环局部图为共用视图；卡子、锁片及盖板总成以本篇欧规实物结构图为准。

校正代码 4401010222，FRT 0.66。该代码和工时已包含关联程序；除非明确要求，不叠加校正代码。
