2024+ 特斯拉 Model 3 国标充电口盖板更换：2 个下卡子、执行器避让与充电验收

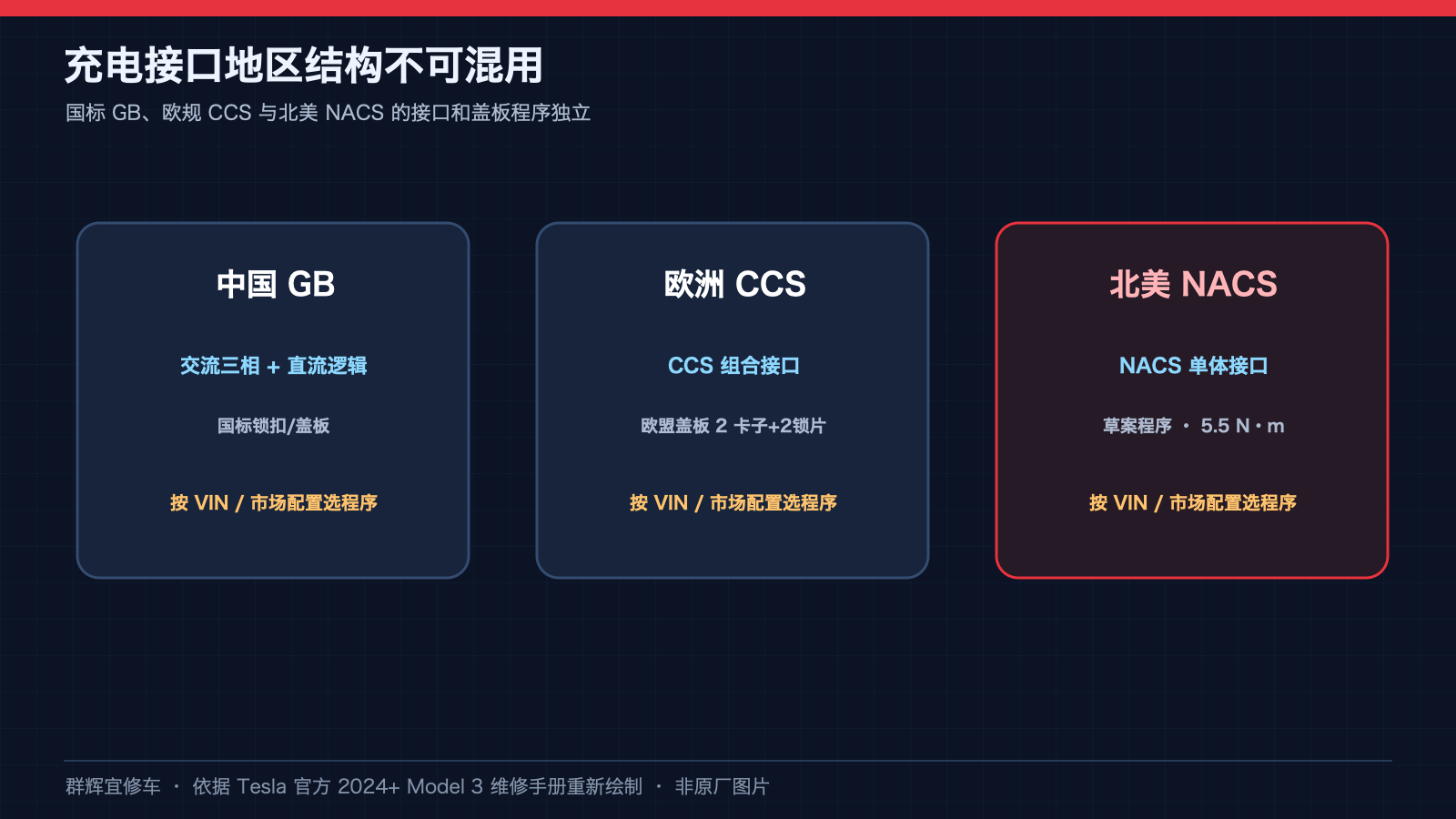

本文适用于 2024+ Model 3 国标充电口盖板总成，重点区分下部 2 个卡子、上部 1 个锁片，以及拆装时执行器的避让路线。它不是只拆一块外饰板的免断电作业：原厂程序要求先断开低压电源、完成充电口验电，并拆下国标充电口。

一、作业资格与安全准备

本作业只能由完成所需认证的技术人员执行；第三方维修人员应接受同等培训。处理高压线缆、母排或接头时，必须持续穿戴规定 PPE 和至少 0 级（1000 V）高压绝缘手套。任何可能暴露高压的操作前，取下全部首饰，并清空口袋中的物品。

原厂列出的防护用品包括：高压绝缘手套、皮革手套保护罩、手套测试器、护目镜及电气绝缘保护安全鞋。用手套充气机检查两只手套；任意一只不通过，整副弃用。盖板旧版程序仍列出测试日期后 12 个月、首次使用后 6 个月的通用期限；关联的充电口验电程序已按地区细分要求，不能把旧版期限直接当作中国适用规则。其亚太条款要求遵守制造商有效期，并特别注明中国须按 GB/T 17622 每 6 个月测试。开工前应核对当前适用的防护、定期测试与使用前检查要求；有疑问先停工确认。列用设备为 Fluke 1587 数字万用表（1076921-00-A）。

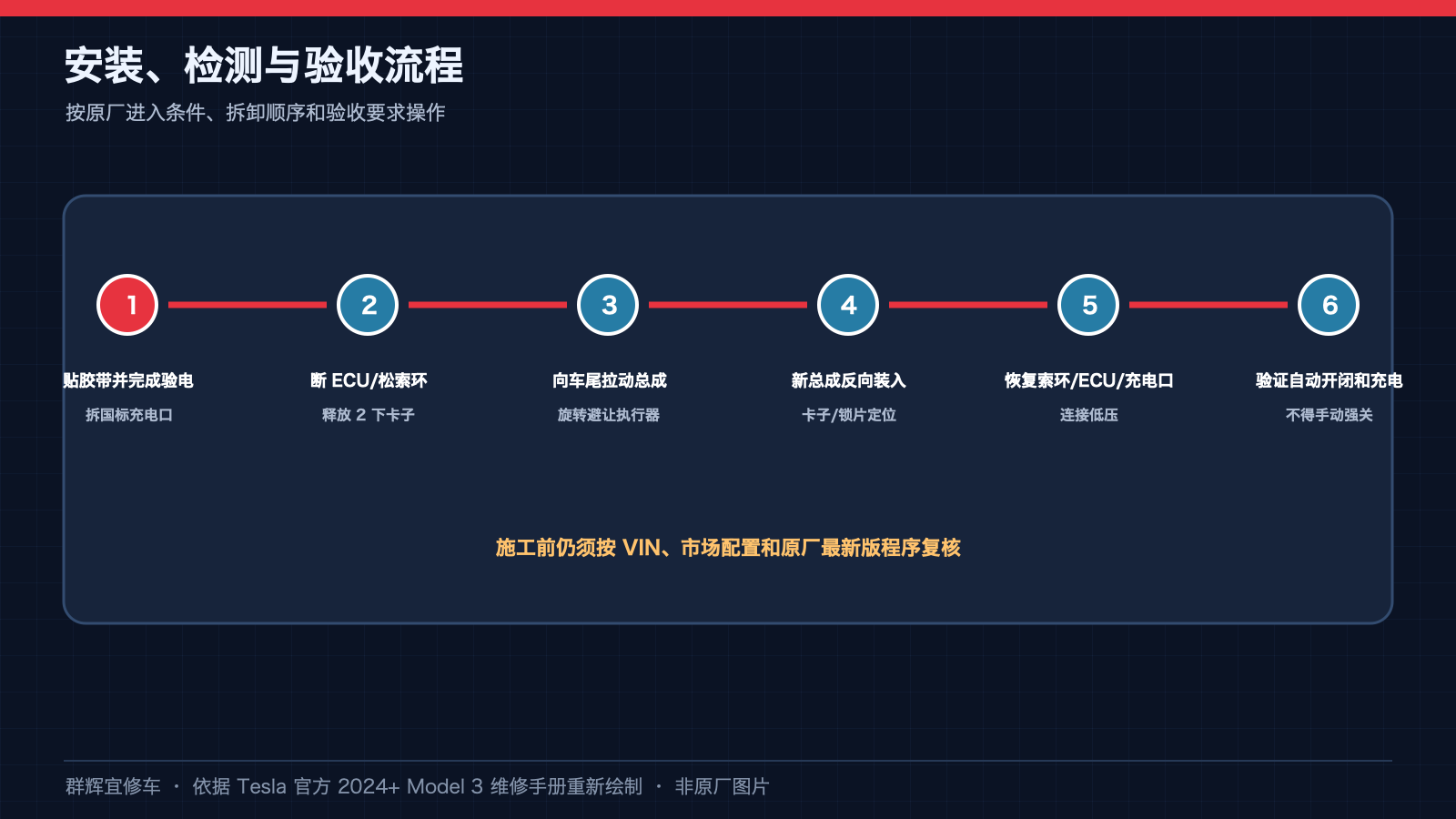

二、先完成通道拆卸、断电和验电

1. 打开左前车门并降下车窗，在充电口区域周边粘贴遮蔽胶带。
2. 通过外部开关打开后备箱，按原厂拆卸步骤手动打开充电口盖板。注意：这里的手动打开，不等于允许在复装时强行手动关闭。
3. 拆下前备箱后部挡板；按完整的低压电源断开程序断电。该程序要求先移除充电线缆、关闭空调并等待至少 30 秒，车窗最后一次动作后至少等待 1 分钟才能断开低压；连接器及 First Responder Loop 的操作顺序不能颠倒。具体步骤与恢复顺序以完整关联程序为准。
4. 完成充电口电压检查。不能以车辆熄屏、已经断开低压或万用表外观正常替代原厂验电程序。
5. 依次拆下后备箱负重底板、后备箱饰板、门槛饰板和左侧负重底板支架。
6. 按国标充电口拆装程序拆下充电口。相关程序的测量位置、紧固参数和恢复步骤必须完整执行，本文不以简图替代这些程序。

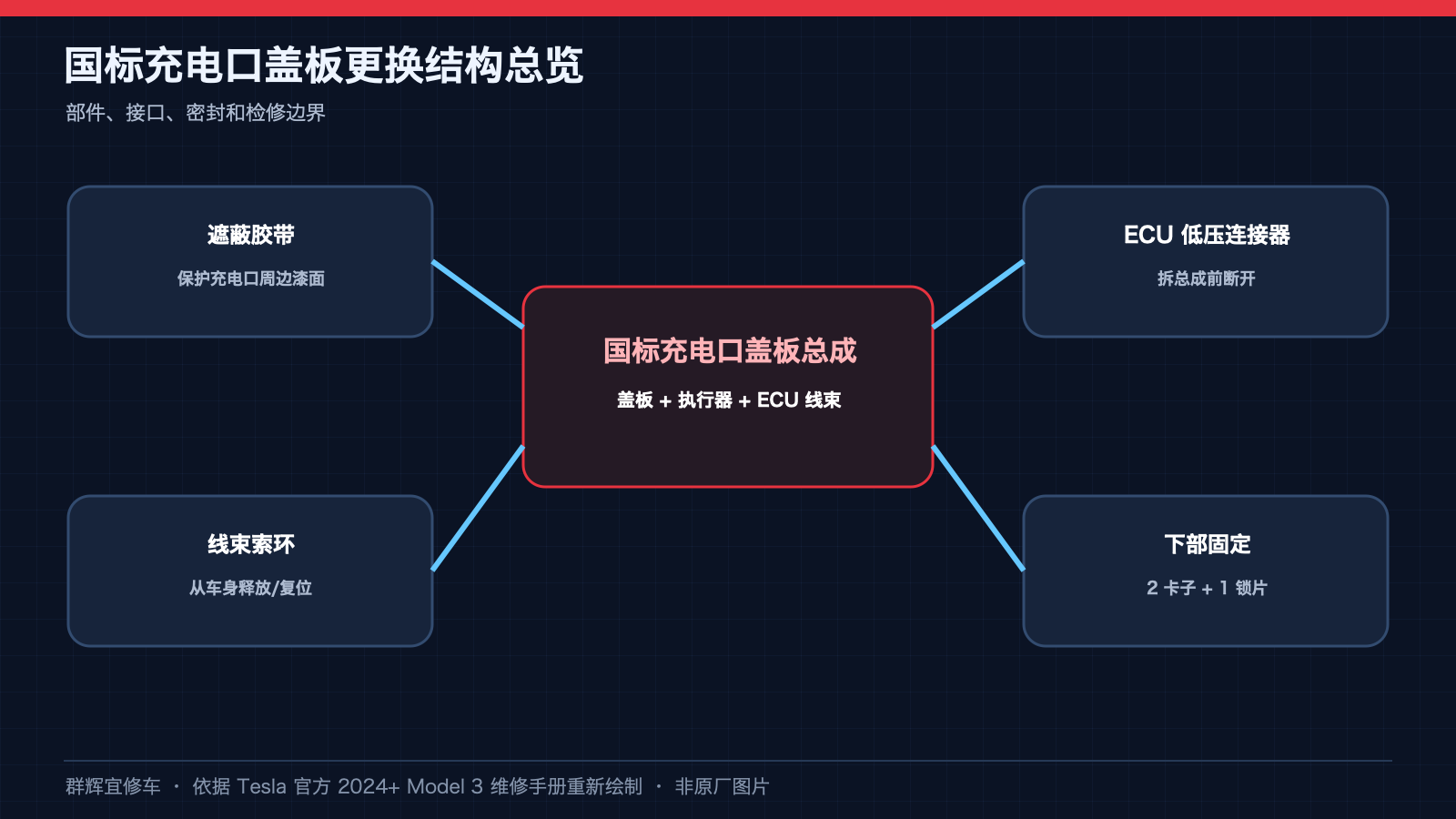

三、断开电气连接并释放盖板

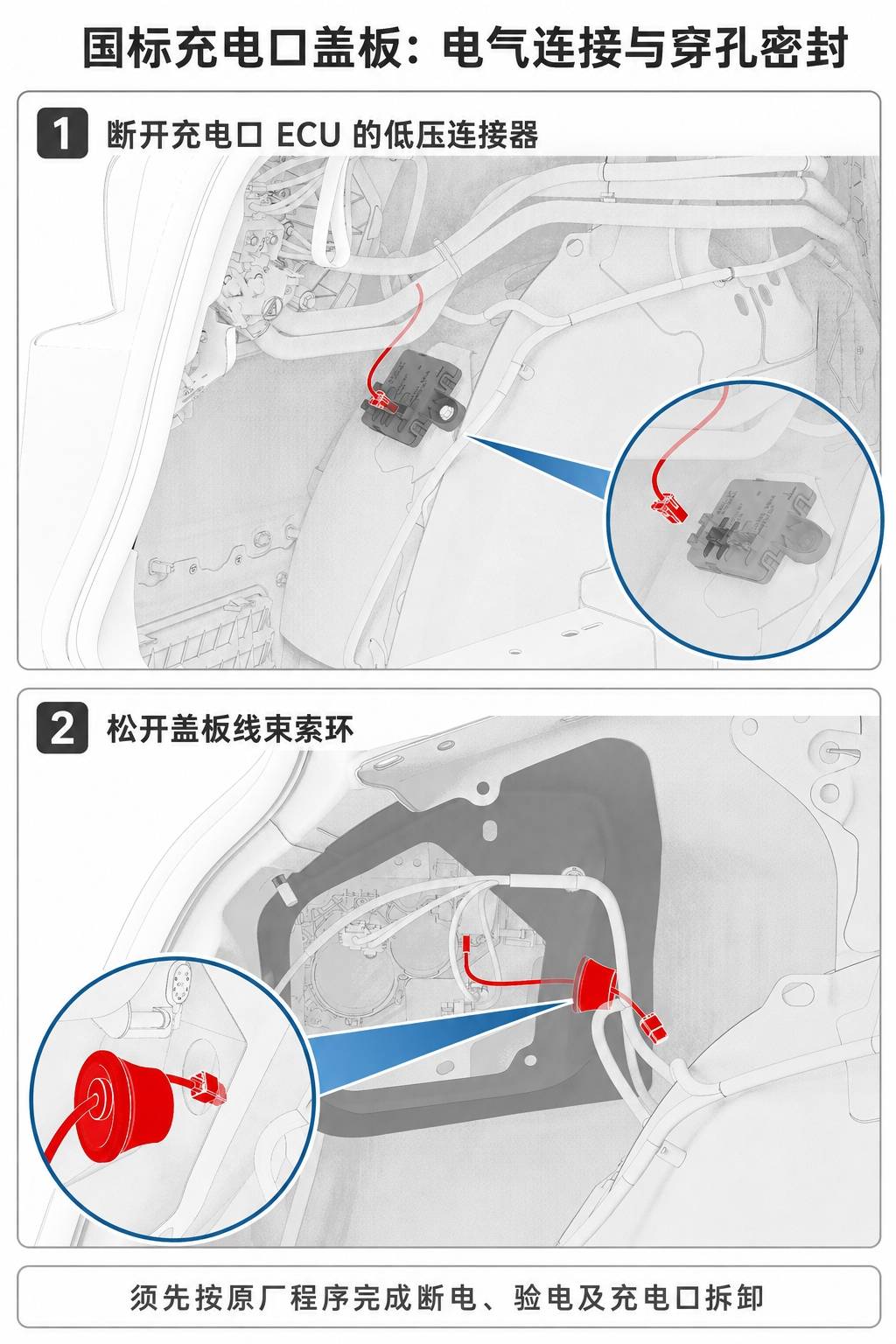

1. 从充电口 ECU 上断开盖板的低压电气连接器。
2. 将盖板线束索环从车身上松开。识别的是线束穿孔密封件，不是拉扯线束来带出盖板。

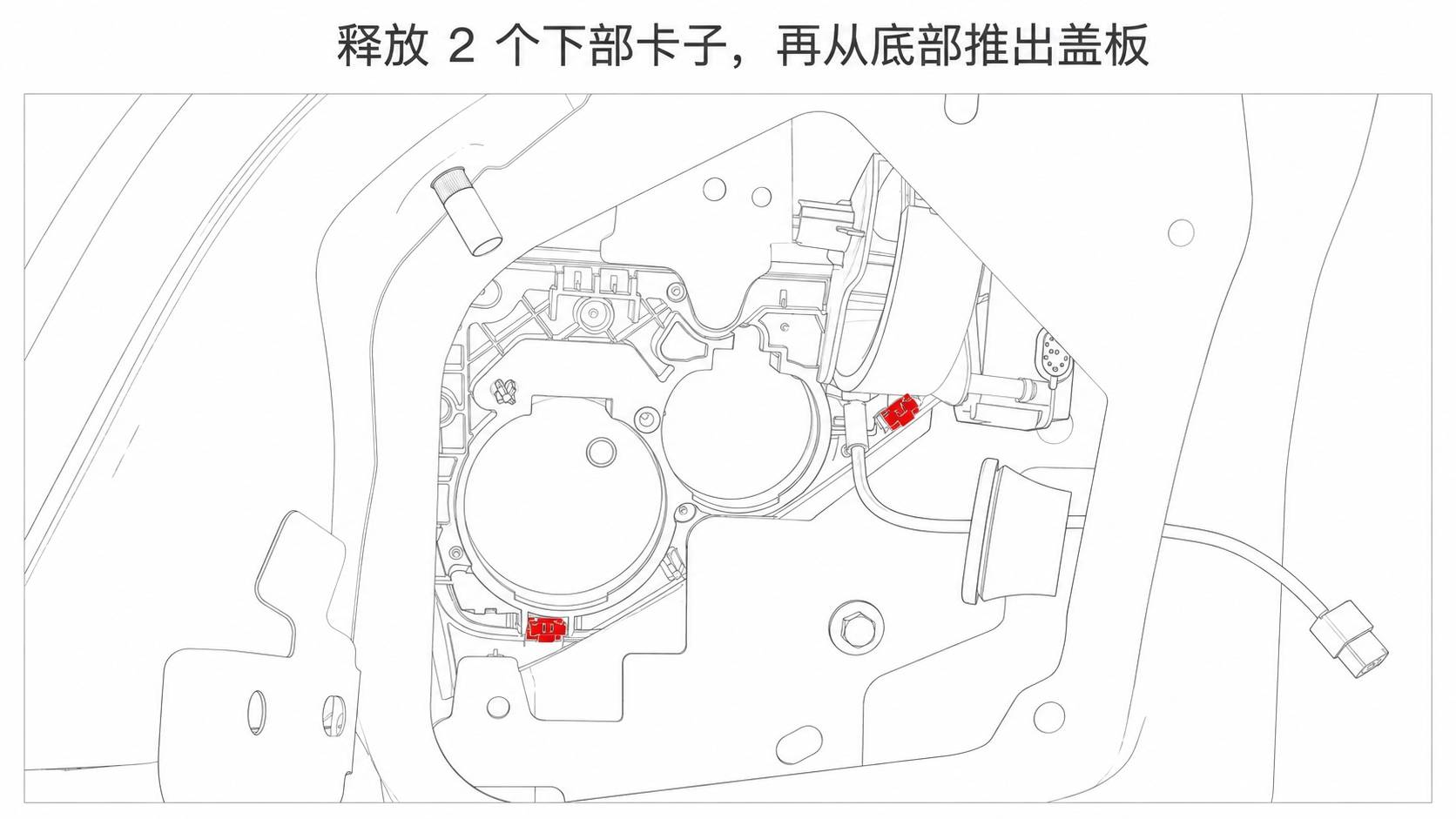

随后释放下图标红的 2 个下部卡子，再从底部将盖板推出。两个卡子并非围绕大圆开口左右对称分布；应按原厂视角识别位置，不能把上部叉形锁片当作第三个下部卡子。

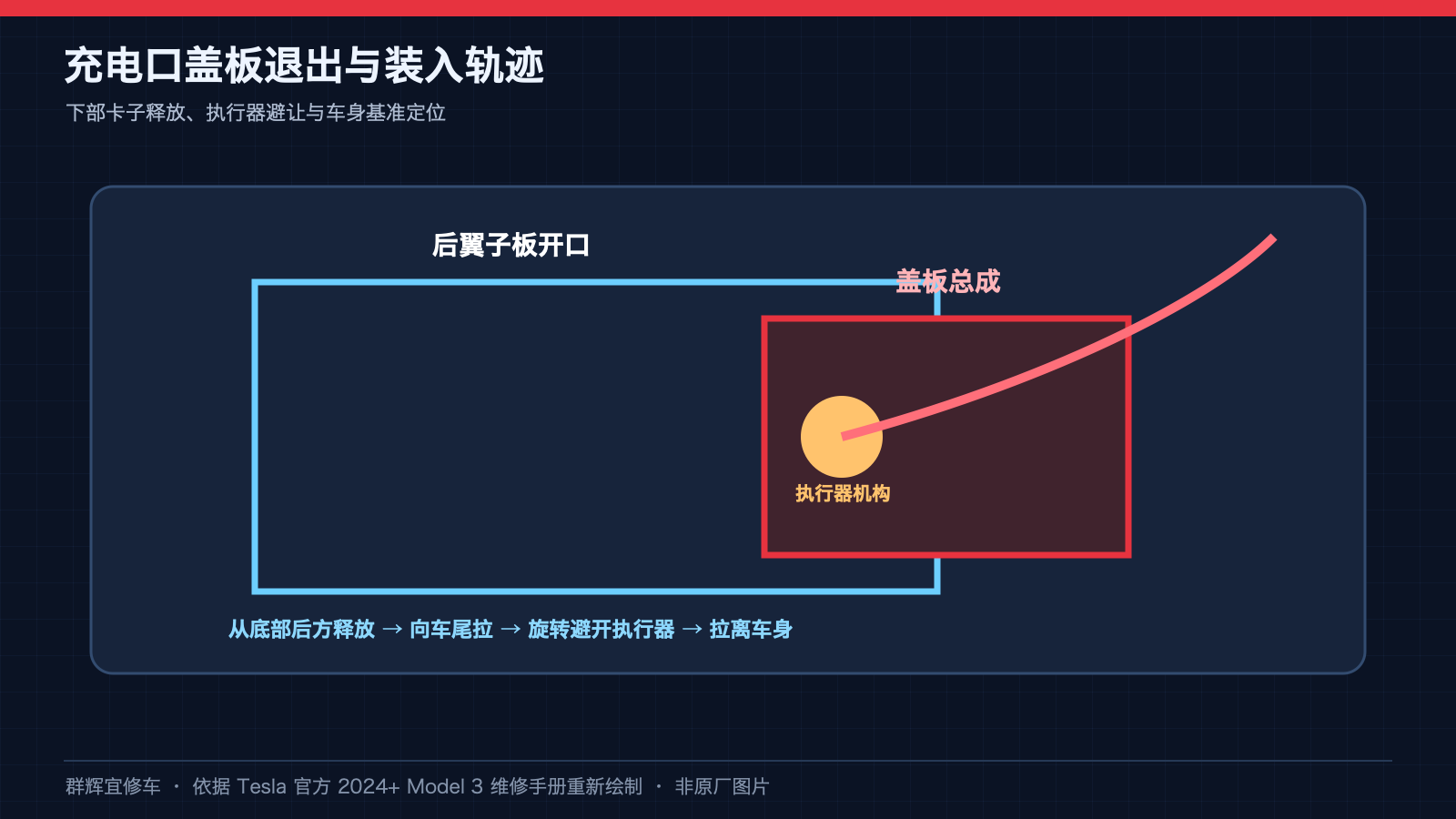

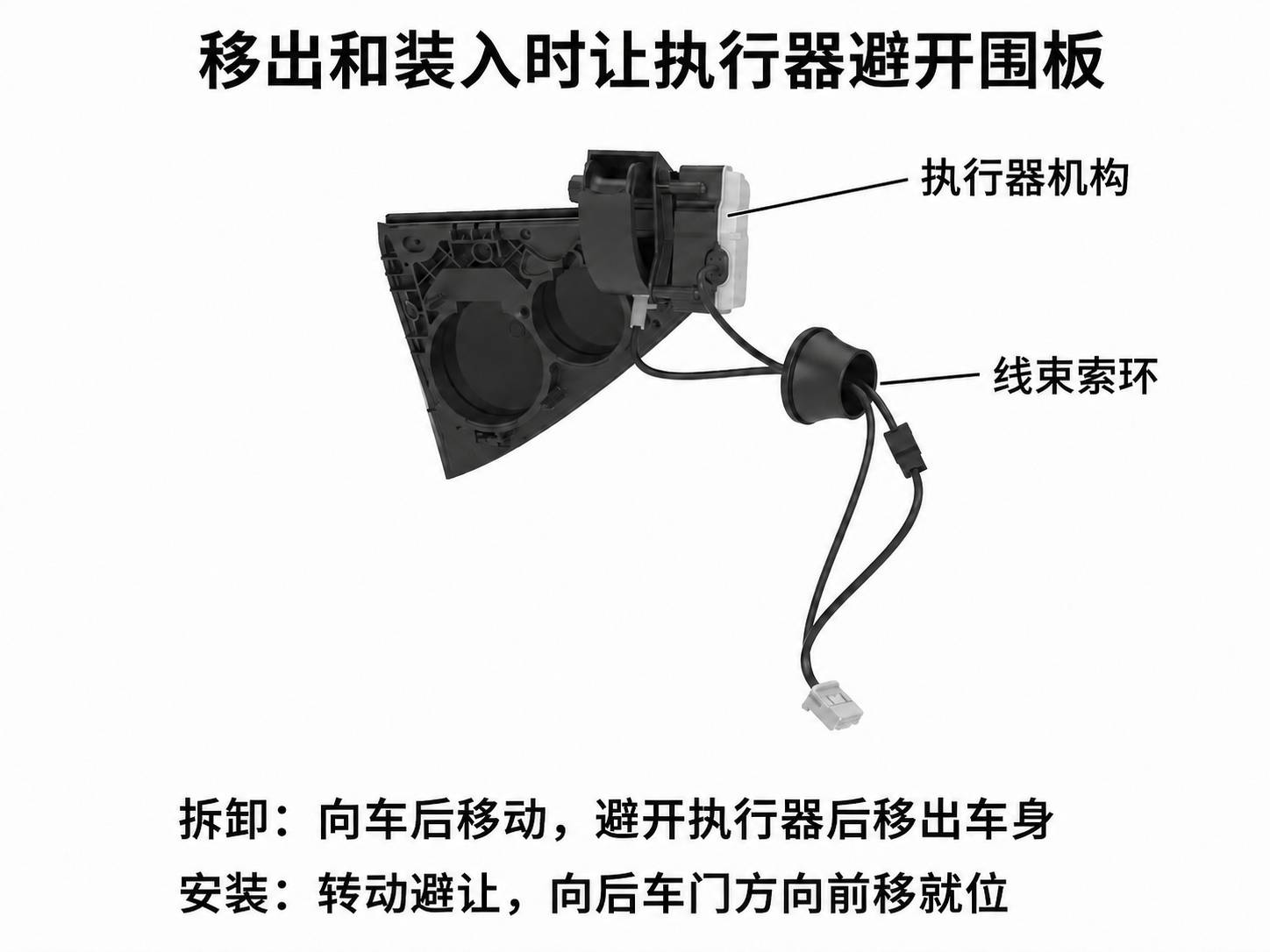

轻轻将盖板总成拉离车身。先向车辆后方移动；到达围板后部时调整总成，让执行器机构避开围板，再向外移出。必要时改变总成姿态，不能强拉执行器或线束。

四、复装时核对 2 个卡子和 1 个锁片

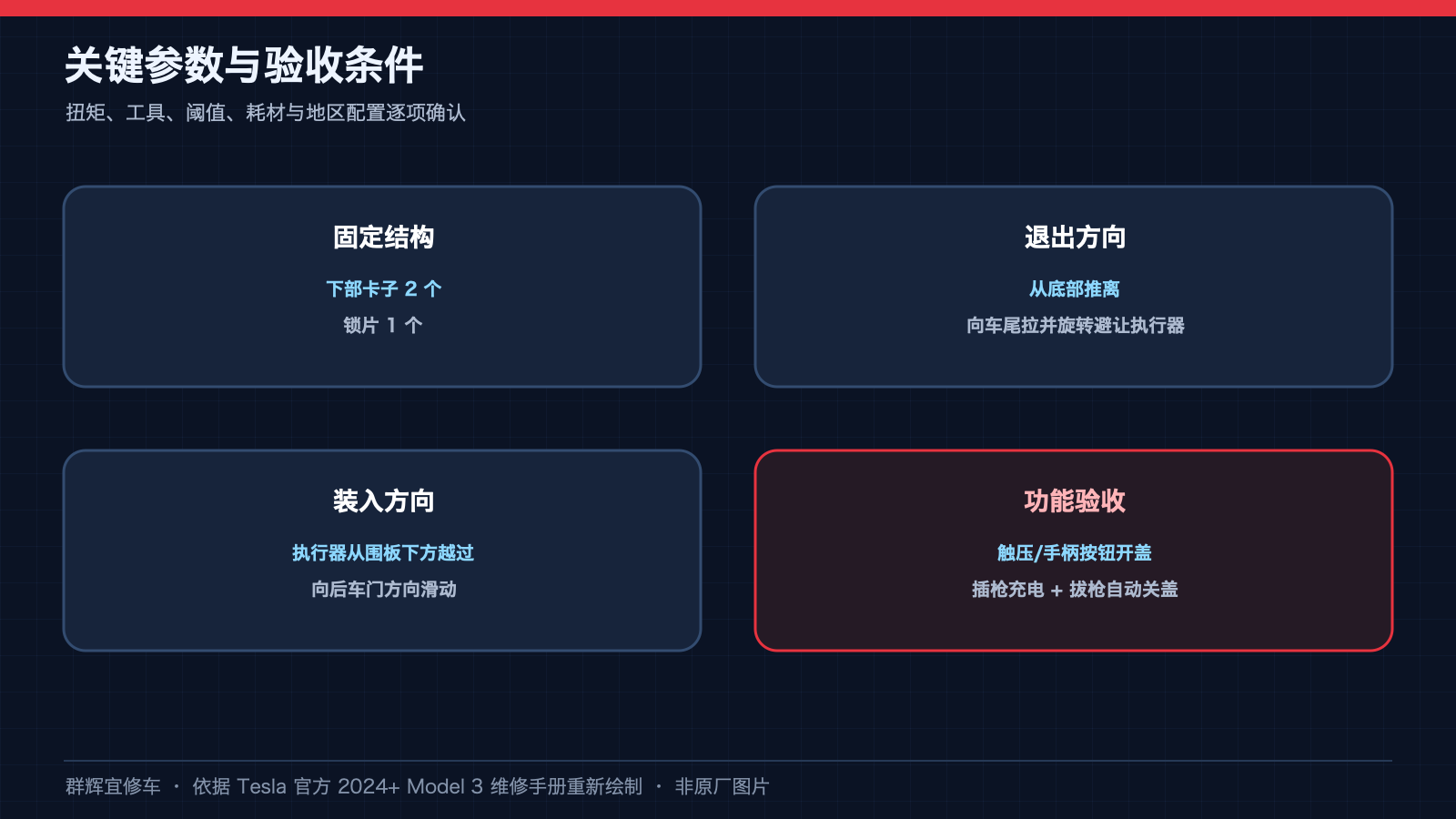

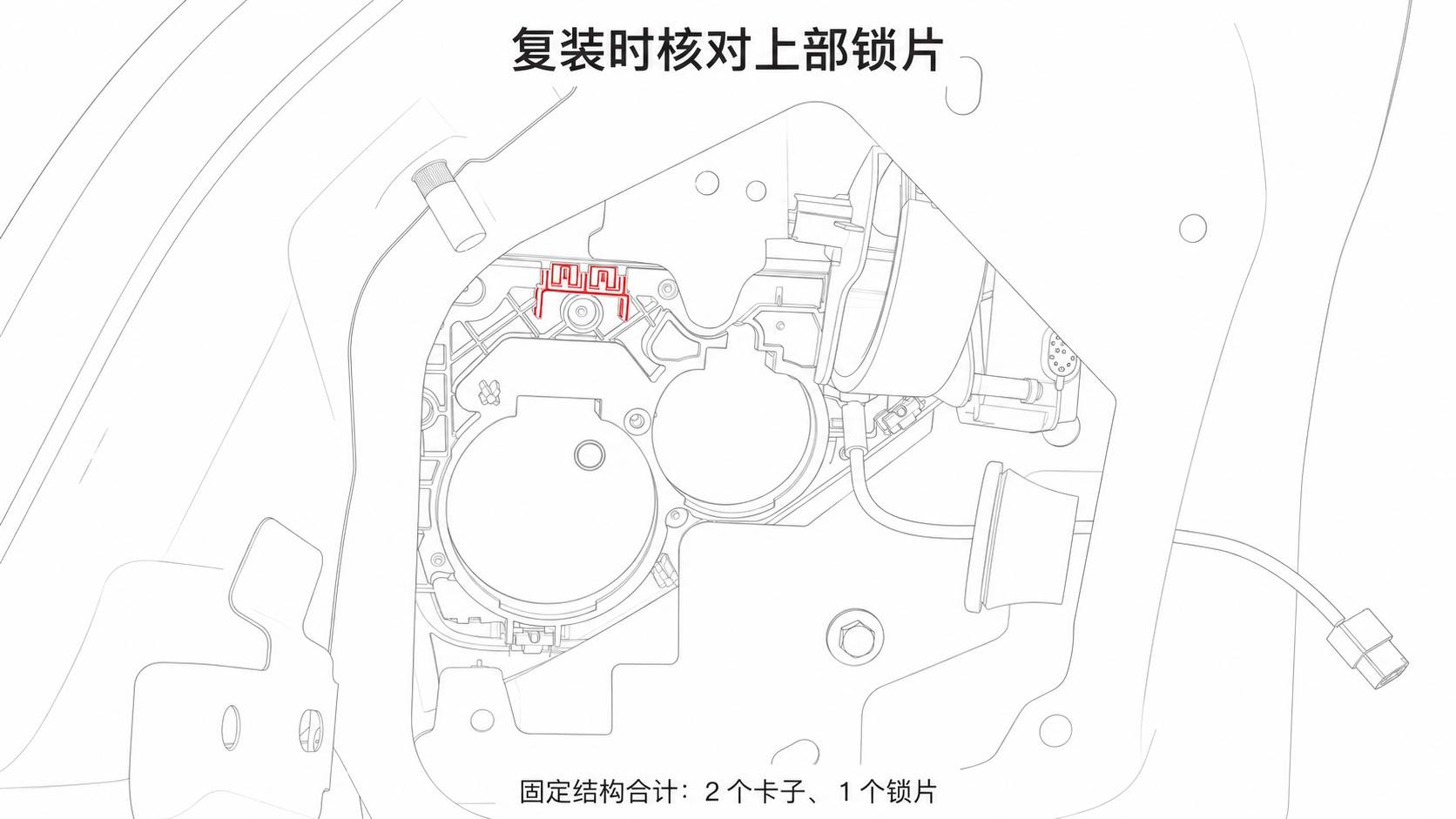

安装时转动总成，使执行器能从围板下方避让，再朝后车门方向向前滑入并与车身对齐。固定结构合计为 2 个卡子、1 个锁片；下图标红的上部叉形结构计为一个锁片，而不是两个独立卡子。

1. 将线束索环重新固定到车身，连接充电口 ECU 的低压电气连接器。
2. 按关联程序安装国标充电口，完成其规定的接触面处理、紧固与 Hioki 微欧计归零及接合处电阻检查；涉及的恢复供电、软件重装和充电验证也须执行。关联程序中已完成的恢复操作应与本页后续复装衔接，不能把步骤列表机械重复执行。
3. 依次安装后备箱饰板、左侧负重底板支架、门槛饰板、负重底板。
4. 按完整程序连接低压电源，装回前备箱后部挡板。
5. 通过内部开关关闭后备箱，关闭充电口盖板并揭去周边遮蔽胶带。不要尝试用手强行压闭盖板。

五、不能只检查盖板外观：完成充电验收

有客户充电设备时优先使用该设备进行功能核对。原厂特别警告：不要尝试手动关闭充电口盖板。

1. 轻推盖板右下角，确认能够打开，再关闭盖板。
2. 按 UMC 或壁挂式连接器手柄上的按钮，确认盖板能够打开。关闭后到再次允许打开之间可能有短暂等待，不应立即判定故障。
3. 连接充电手柄，确认车辆实际进入充电状态。
4. 断开充电手柄，确认充电口盖板关闭。

资料依据

依据特斯拉 2024+ Model 3 维修手册“充电端口盖板—国标”中英文页面及关联的低压断电、充电口验电、国标充电口程序核对。验电关联页已更新至 2026-09-10；应分别核对各关联页，不能认为盖板主页日期代表全部关联程序版本。插图按原厂结构图重绘，用于部件识别与步骤理解，不代替完整作业文件。查看原厂程序。

校正代码 4401010212，FRT 0.66。原厂说明该代码和工时包含关联程序，除非明确要求，不应叠加校正代码。
