整理长安 CS35车身电脑(16针+20针+20针+20针+21针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

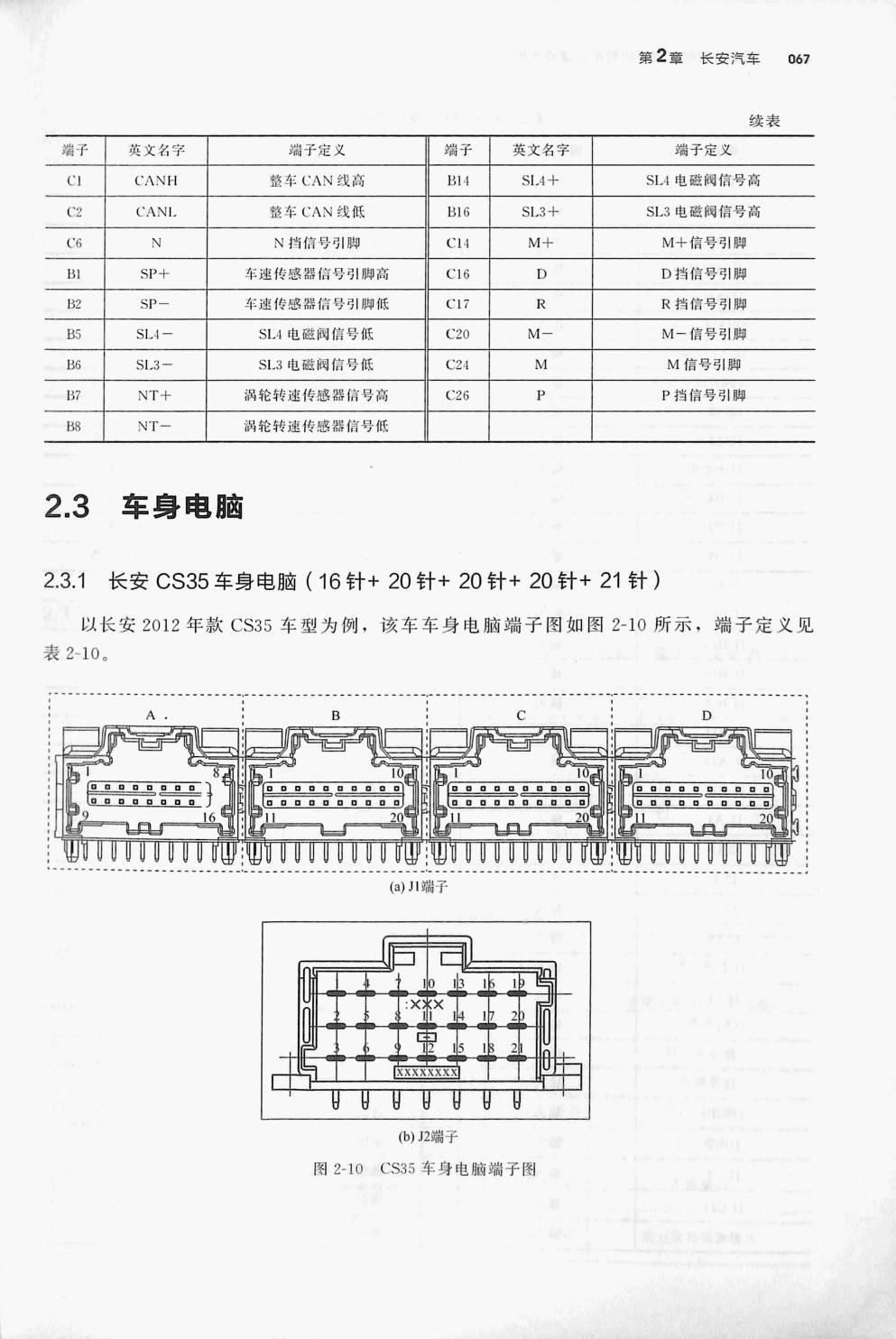

表2-10。
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 |
|---|---|
| 4 ET | |
| (a)川端子 | |
| KNXXXXXX | |
| (b) 12端子 |

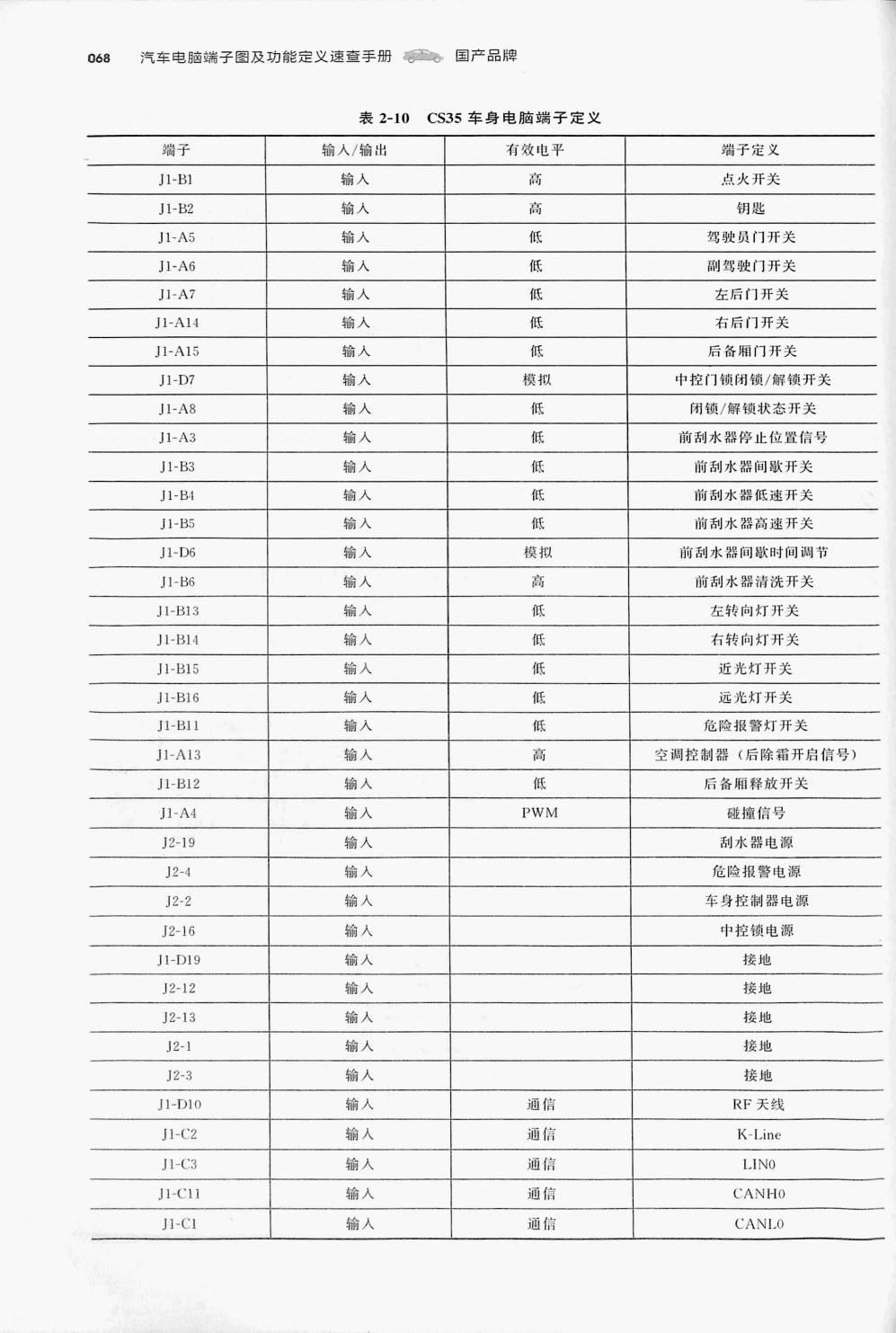

表2-10 CS35 车身电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 端子 | 输入/输出 | 有效电平 | 端子定义 |
| 11-B1 | 输入 | 高 | 点火开关 |
| J1-B2 | 输入 | 高 | 钥匙 |
| J1-A5 | 输入 | 低 | 驾驶员门开关 |
| J1-A6 | 输入 | 低 | 副驾驶门开关 |
| J1-A7 | 输入 | 低 | 左后门开关 |
| J1-A14 | 输入 | 低 | 右后门开关 |
| J1-A15 | 输入 | 低 | 后备厢门开关 |
| J1-D7 | 输入 | 模拟 | 中控门锁闭锁/解锁开关 |
| JI-A8 | 输入 | 低 | 闭锁/解锁状态开关 |
| J1-A3 | 输入 | 低 | 前刮水器停止位置信号 |
| J1-B3 | 输入 | 低 | 前刮水器间歇开关 |
| J1-B4 | 输入 | 低 | 前刮水器低速开关 |
| J1-B5 | 输入 | 低 | 前刮水器高速开关 |
| J1-D6 | 输入 | 模拟 | 前刮水器间歇时间调节 |
| J1-B6 | 输入 | 高 | 前刮水器清洗开关 |
| J1-B13 | 输入 | 低 | 左转向灯开关 |
| J1-B14 | 输入 | 低 | 右转向灯开关 |
| J1-B15 | 输入 | 低 | 近光灯开关 |
| J1-B16 | 输入 | 低 | 远光灯开关 |
| J1-B11 | 输入 | 低 | 危险报警灯开关 |
| J1-A13 | 输入 | 高 | 空调控制器(后除霜开启信号) |
| J1-B12 | 输入 | 低 | 后备厢释放开关 |
| 11-A4 | 输入 | PWM | 碰撞信号 |
| J2-19| | 输入 | 刮水器电源 | |
| J2-4 | 输入 | 危险报警电源 | |
| J2-2 | 输入 | 车身控制器电源 | |
| J2-16 | 输入 | 中控锁电源 | |
| J1-D19 | 输入 | 接地 | |
| J2-12 | 输入 | 接地 | |
| J2-13 | 输入 | 接地 | |
| J2-1 | 输入 | 接地 | |
| J2-3 | 输入 | 接地 | |
| J1-D10 | 输入 | 通信 | RF 天线 |
| J1-C2 | 输入 | 通信 | K-Line |
| 51-C3 | 输入 | 通信 | LINO |
| J1-CII | 输入 | 通信 | CANHO |
| J-C1 | 输入 | 通信 | CANLO |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
